Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

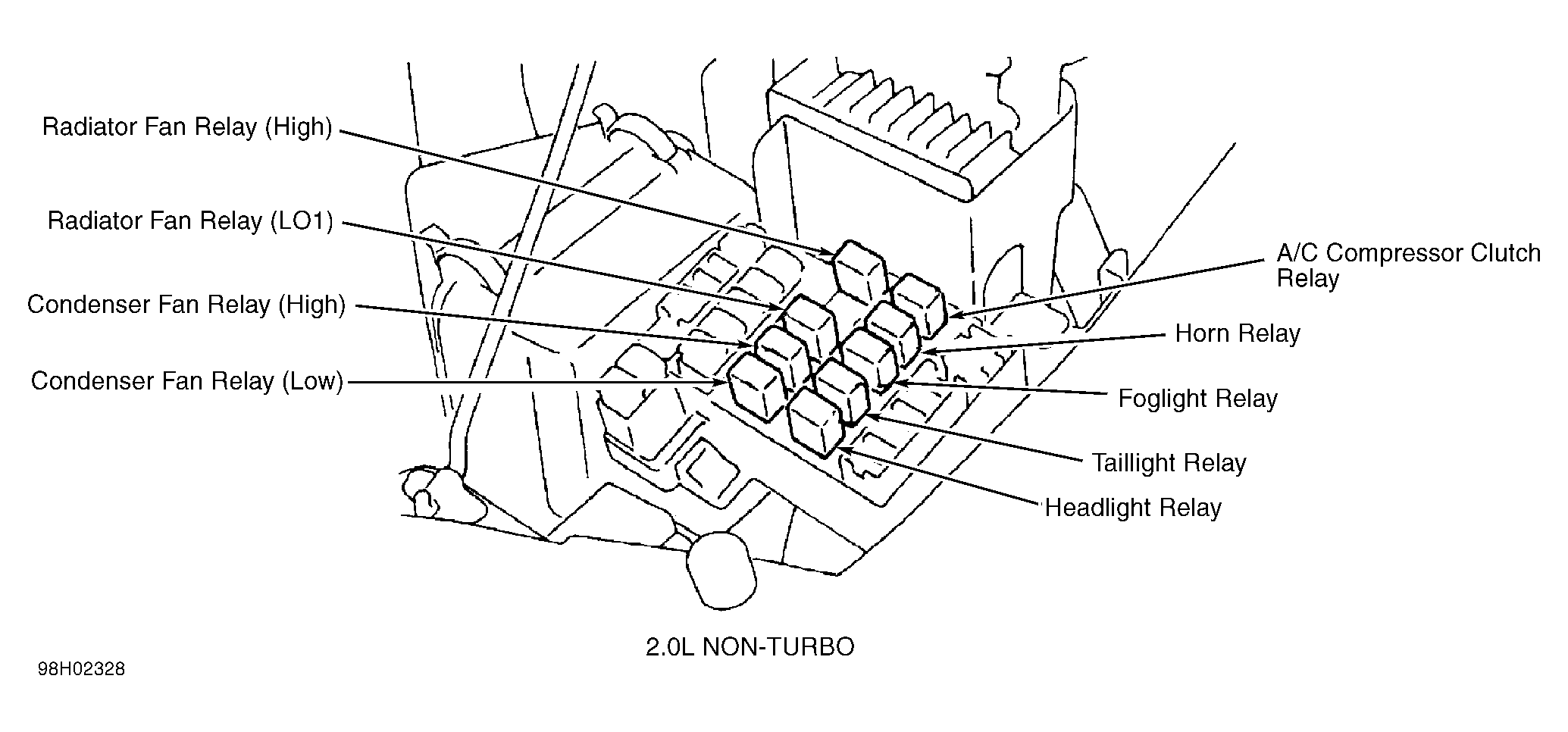

Fig 1: Left Side Of Engine Compartment (2.0L Non-Turbo)
Fig 2: Behind Glove Box (2.0L Non-Turbo)
Fig 3: Behind Center Of Dash (2.0L Turbo & 2.4L)
Fig 4: Behind Glove Box (2.0L Turbo & 2.4L)
Fig 5: Right Side Of Firewall (2.0L Turbo & 2.4L)
Fig 6: Top Right Side Of Engine (2.0L Turbo & 2.4L)

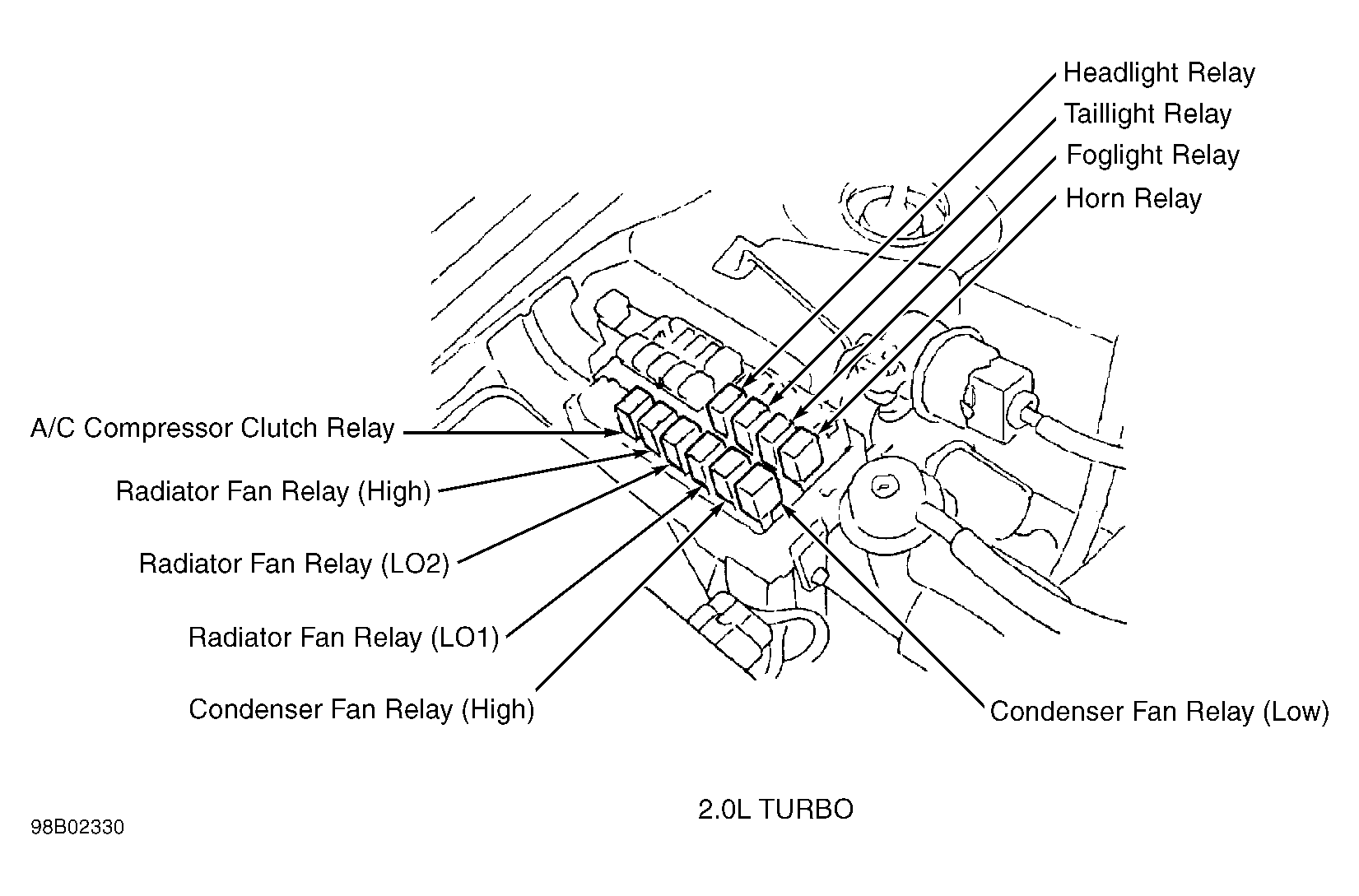

Fig 7: Right Side Of Engine Compartment (2.0L Turbo)

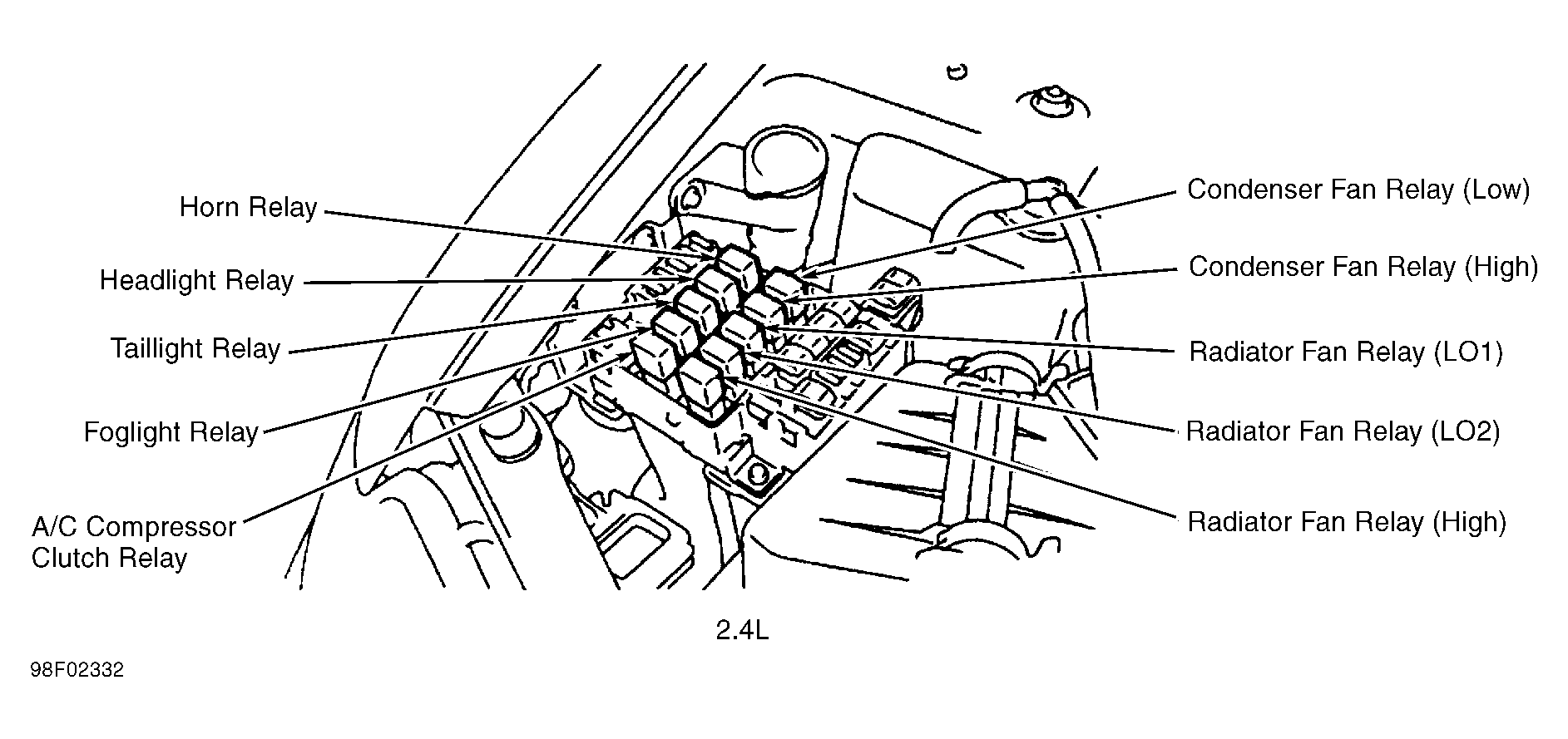

Fig 8: Left Side Of Engine Compartment (2.4L)
Fig 9: Behind Center Of Dash

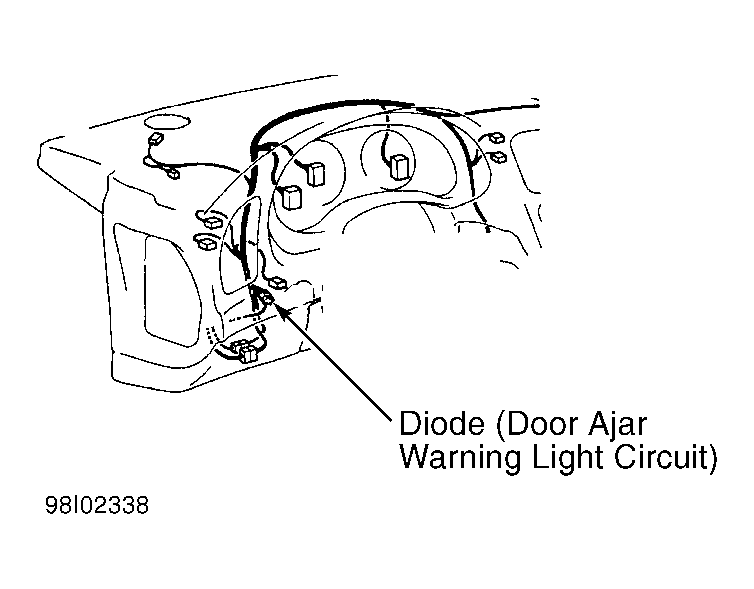

Fig 10: Behind Left Side Of Dash
Fig 11: Left Front Of Engine Compartment
Fig 12: Behind Center Of Dash
Fig 13: Below Center Console
Fig 14: Behind Glove Box
Fig 15: Left Side Of Dash
Fig 16: Behind Left Side Of Dash
Fig 17: Behind Left Side Of Dash
Fig 18: Behind Left Side Of Dash
Fig 19: Center Of Windshield Header
Fig 20: Front Of Luggage Compartment
Fig 21: Front Of Luggage Compartment (Convertible)
Fig 22: Left Quarterpanel (Coupe)
Fig 23: Top Of Steering Column
Fig 24: Center Of Dash
Fig 25: Behind Left Side Of Dash
Fig 26: Left Side Of Luggage Compartment
Fig 27: Behind Center Of Dash
Fig 28: Behind Left Side Of Dash
Fig 29: Right Rear Of Engine Compartment (2.0L Non-Turbo)
Fig 30: Left Rear Of Engine Compartment (2.0L Turbo)
Fig 31: Right Side Of Engine Compartment (2.0L Non-Turbo)
Fig 32: Behind Center Of Dash (2.0L Turbo & 2.4L)
Fig 33: Right Side OF Engine Compartment (2.0L Turbo)
Fig 34: Behind Center Of Dash (2.4L)
Fig 35: Right Side Of Engine Compartment (2.4L)
Fig 36: Locating Camshaft Position Sensor (2.0L Non-Turbo & Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 37: Locating Crankshaft Position Sensor (2.0L Non-Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
