Disassembly And Assembly: Notes

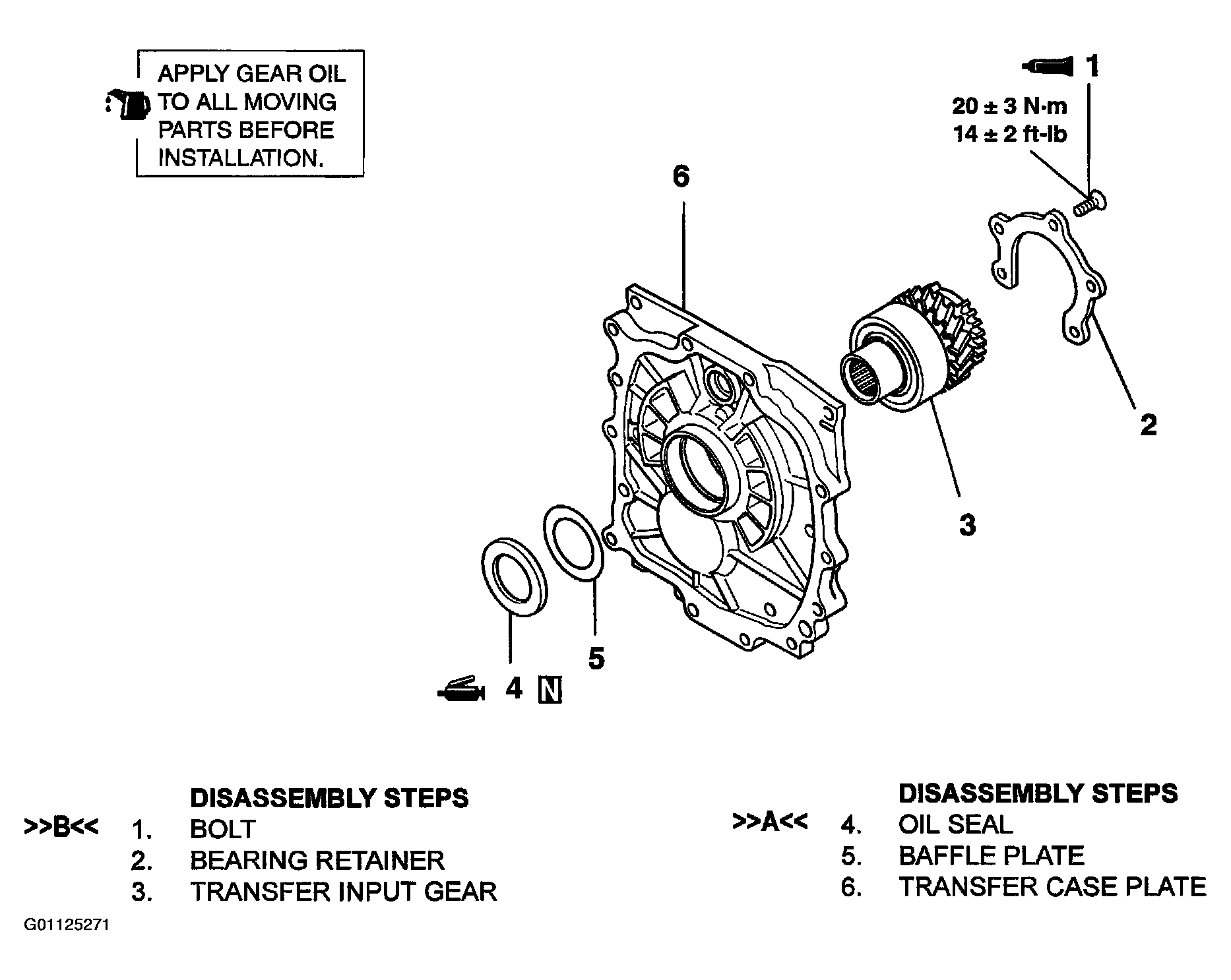

For transfer case plate disassembly procedures, follow numbered steps in illustration. See Fig 1. For transfer case plate assembly procedures, follow numbers steps in illustration in reverse order. Letters in illustration refer to service point to observe while disassembling and assembling transfer case plate. Letters with arrows pointing towards letter refer to service points to be observed while performing that step of the assembly procedure. See ASSEMBLY SERVICE POINTS .
Required Special Tools
- MB990938: Handle
- MB990936: Installer Adapter
