Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

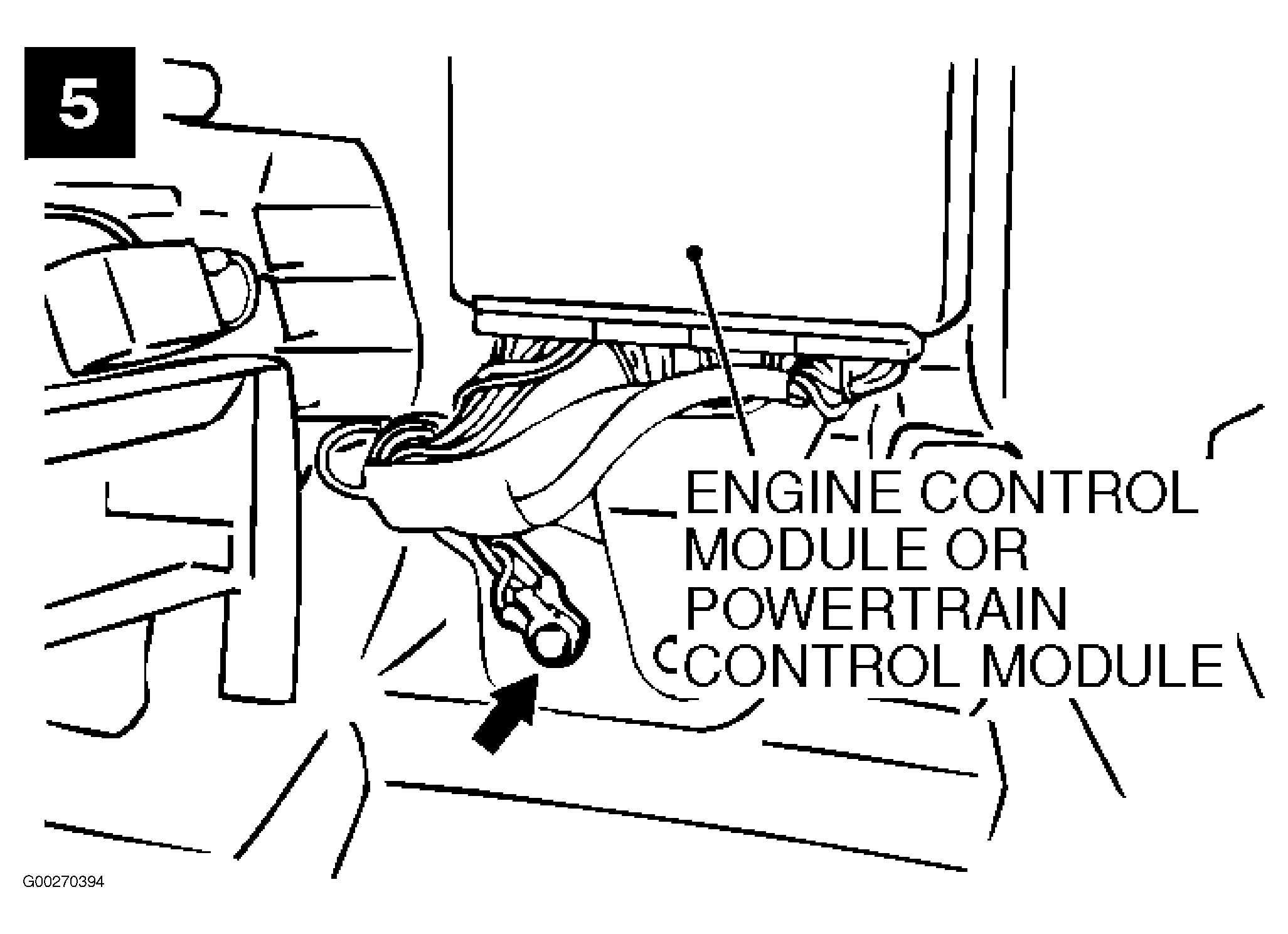

Fig 1: Control Units (1 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Control Units (2 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Control Units (3 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Control Units (4 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Control Units (5 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Control Units (6 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Control Units (7 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Control Units (8 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Control Units (9 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Control Units (10 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Control Units (11 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Control Units (12 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Control Units (13 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Control Units (14 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 15: Control Units (15 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Control Units (16 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

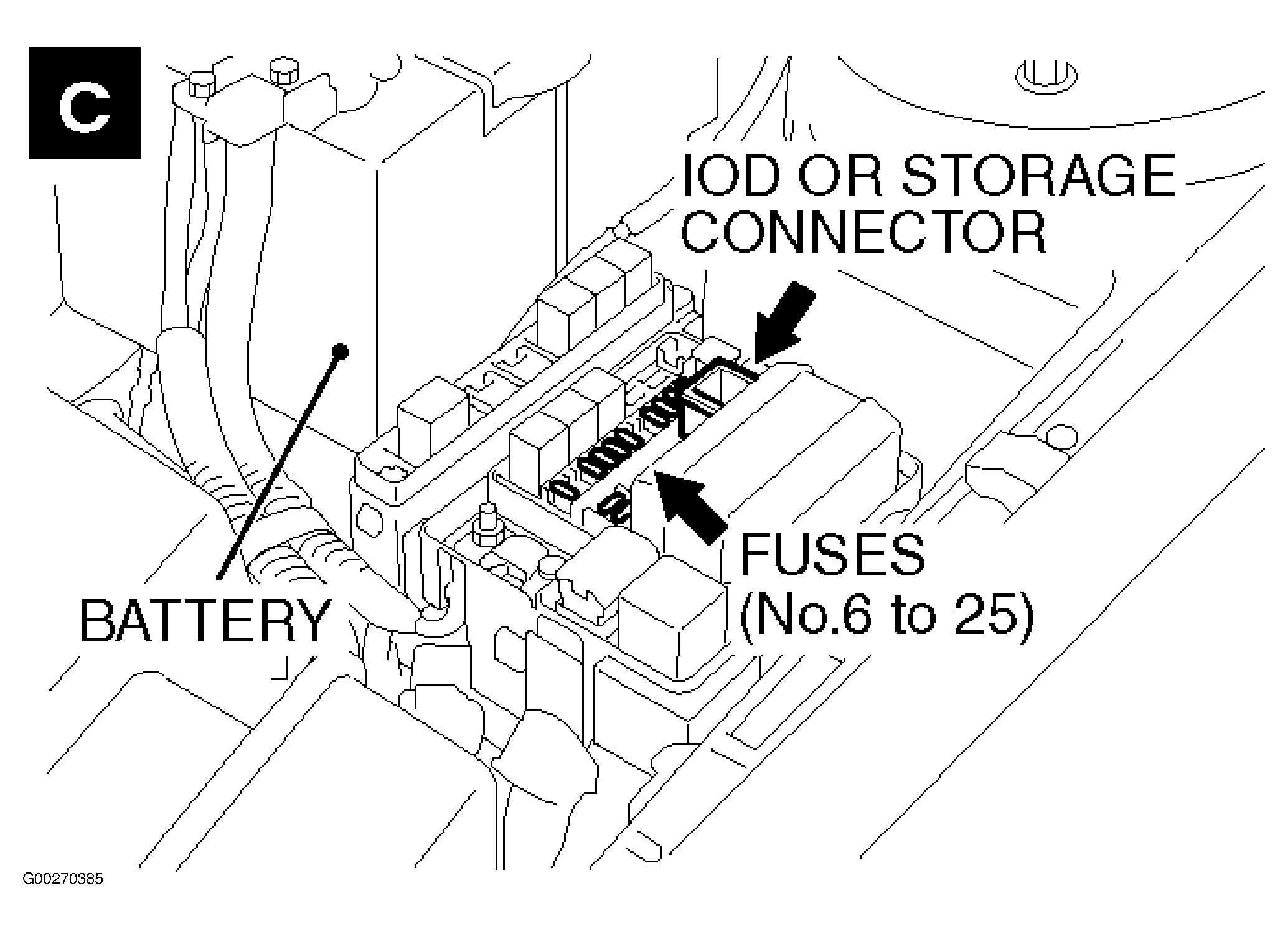

Fig 17: Fusible Link, IOD Or Storage Connector (1 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Fusible Link, IOD Or Storage Connector (2 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Fusible Link, IOD Or Storage Connector (3 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Fusible Link, IOD Or Storage Connector (4 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Fusible Link, IOD Or Storage Connector (5 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

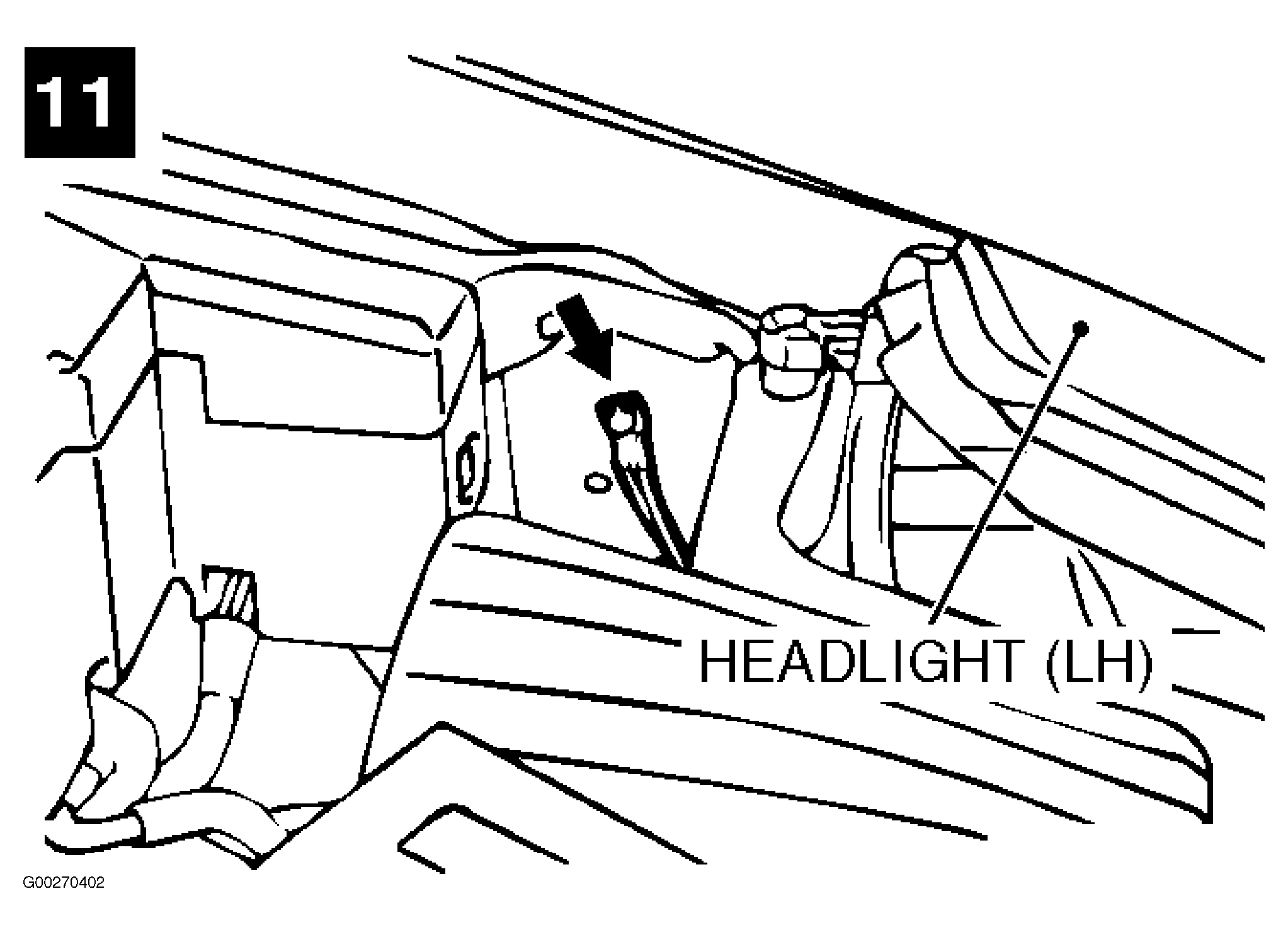

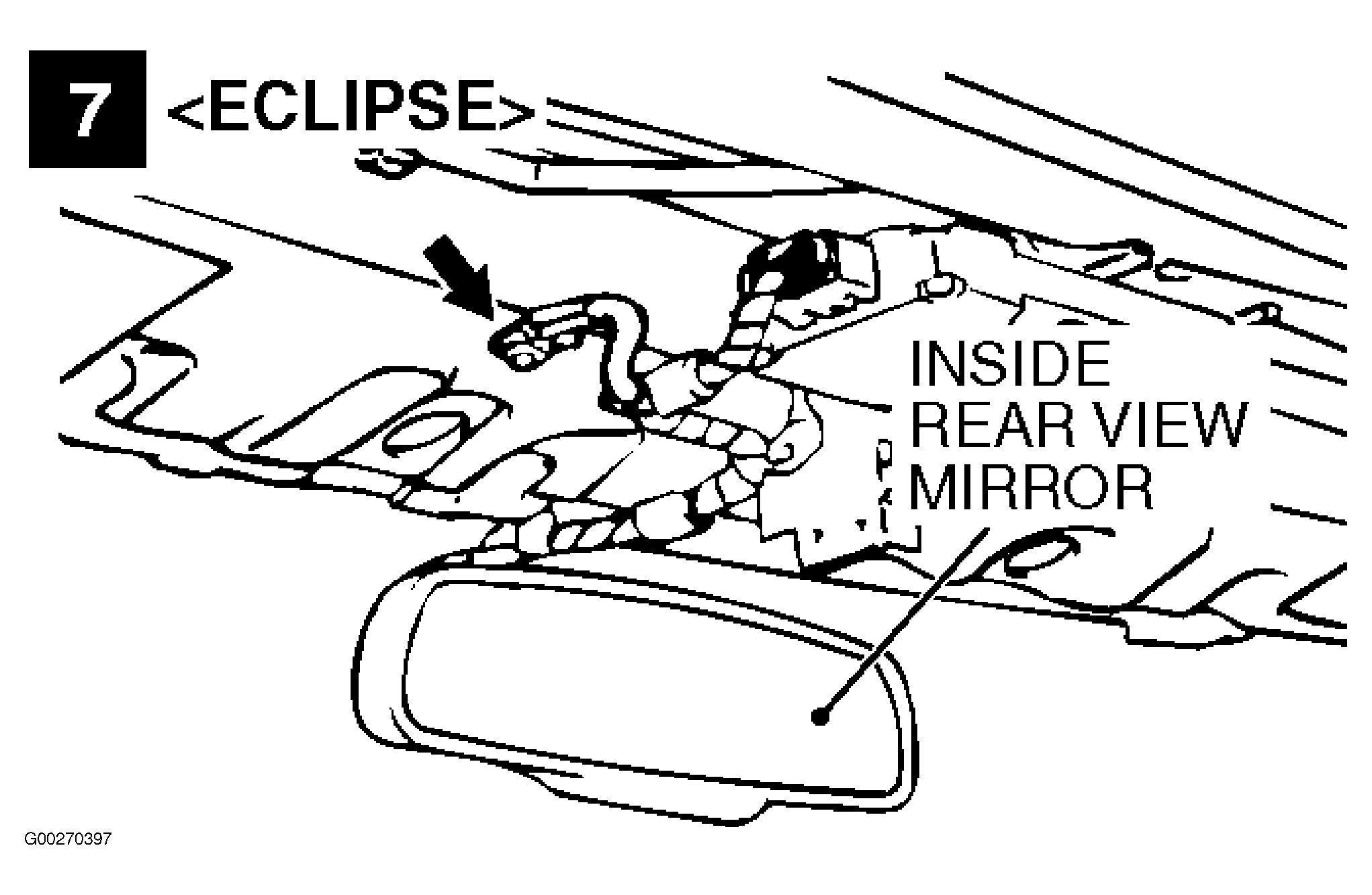

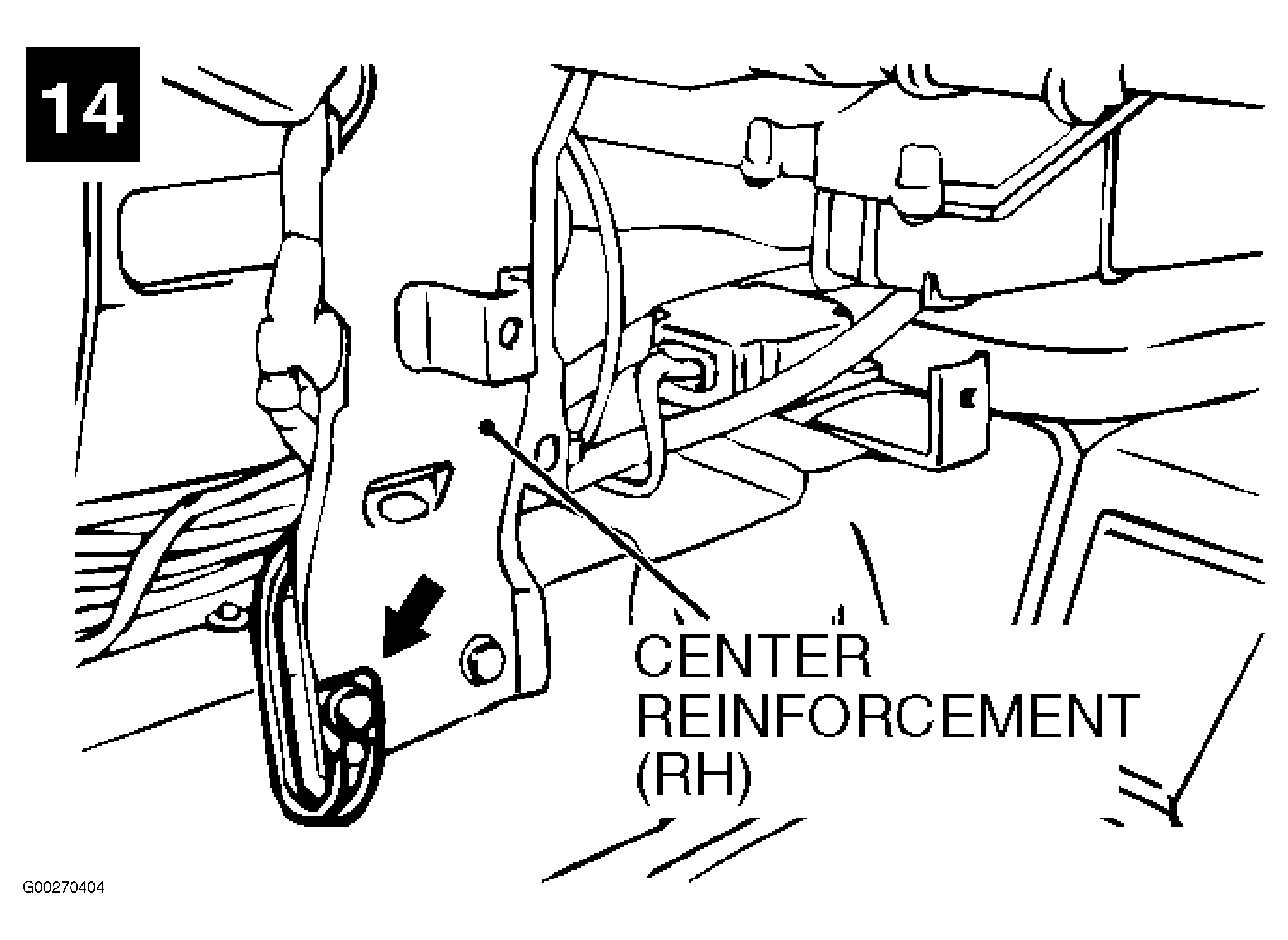

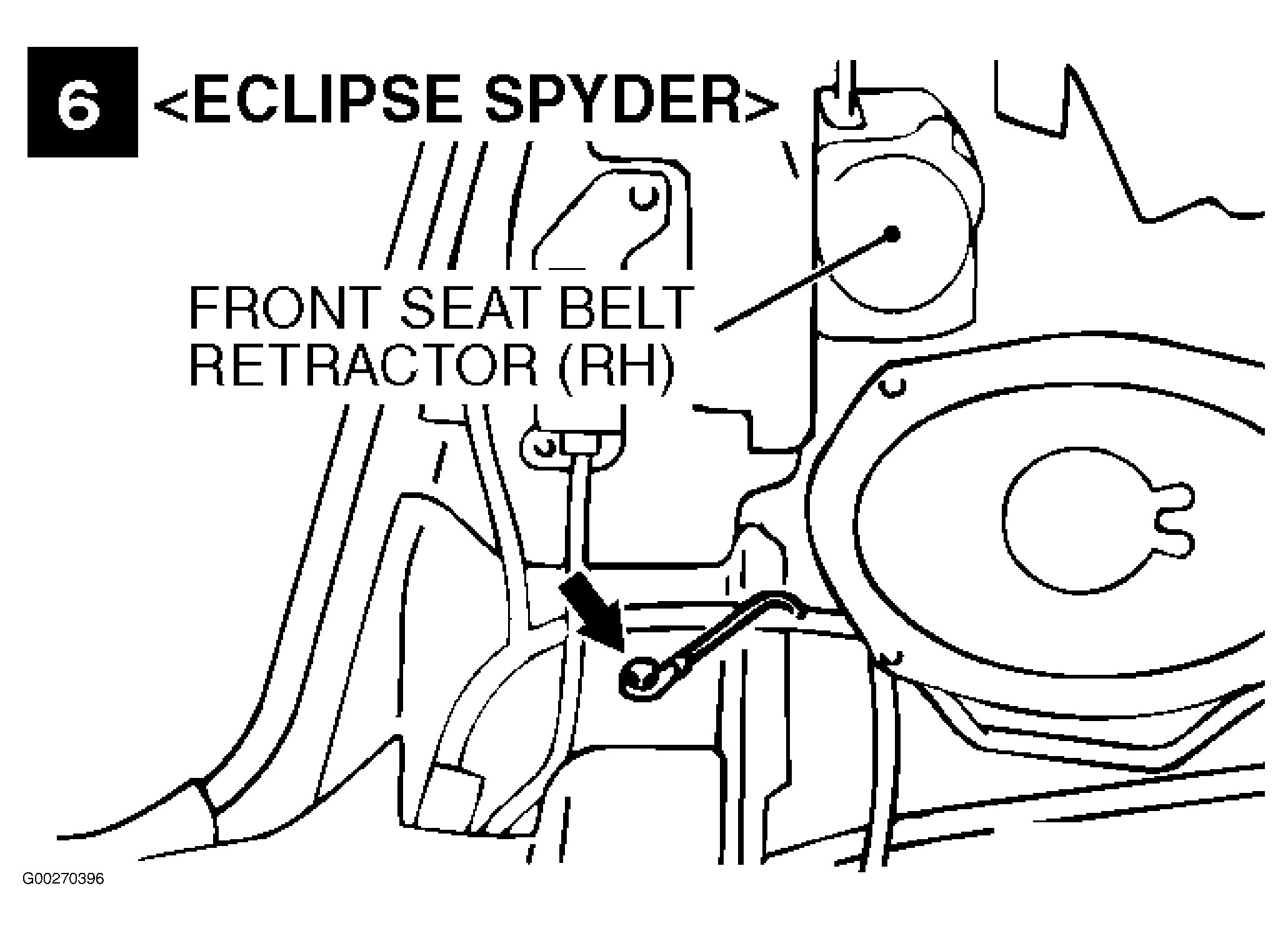

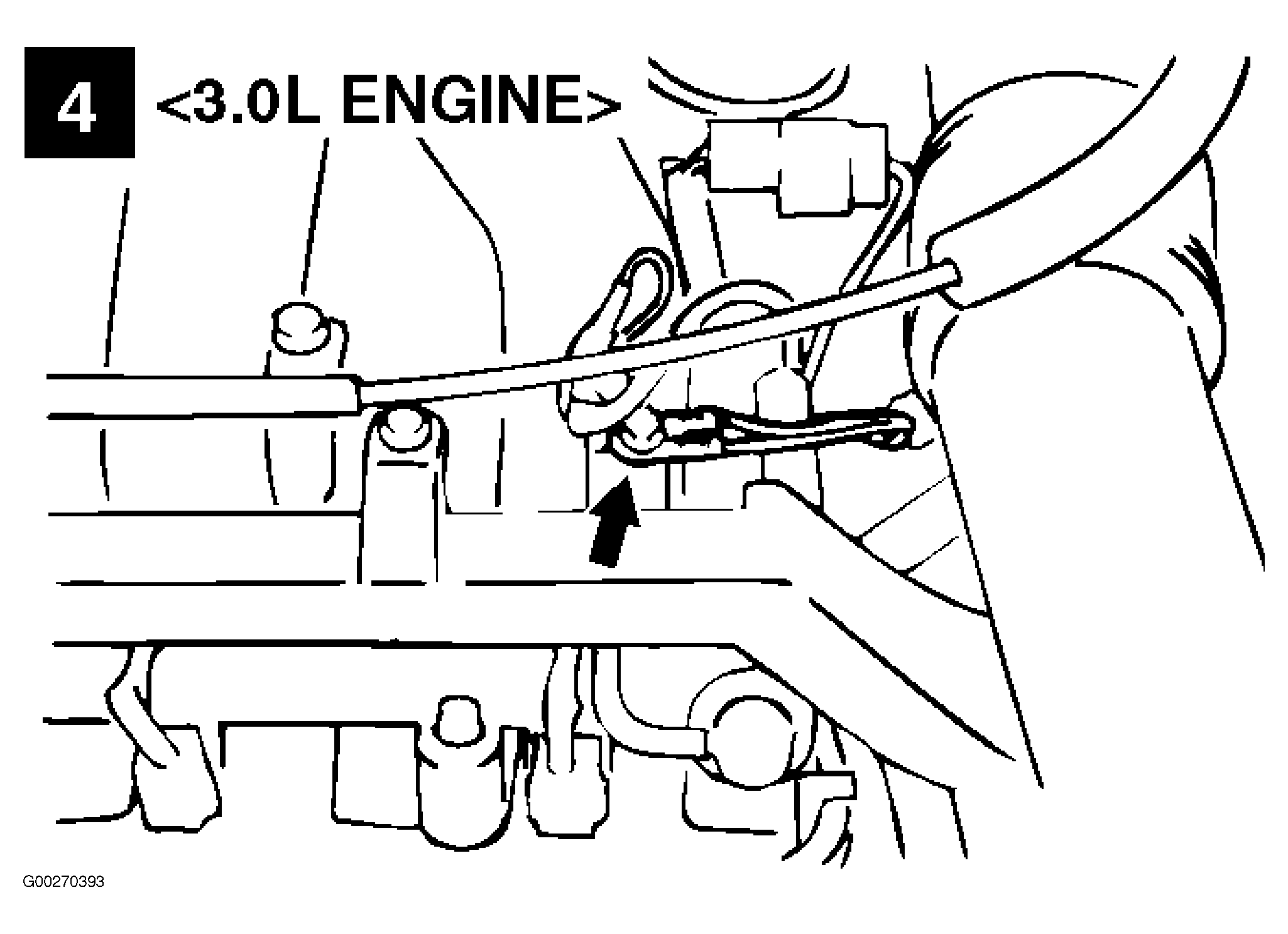

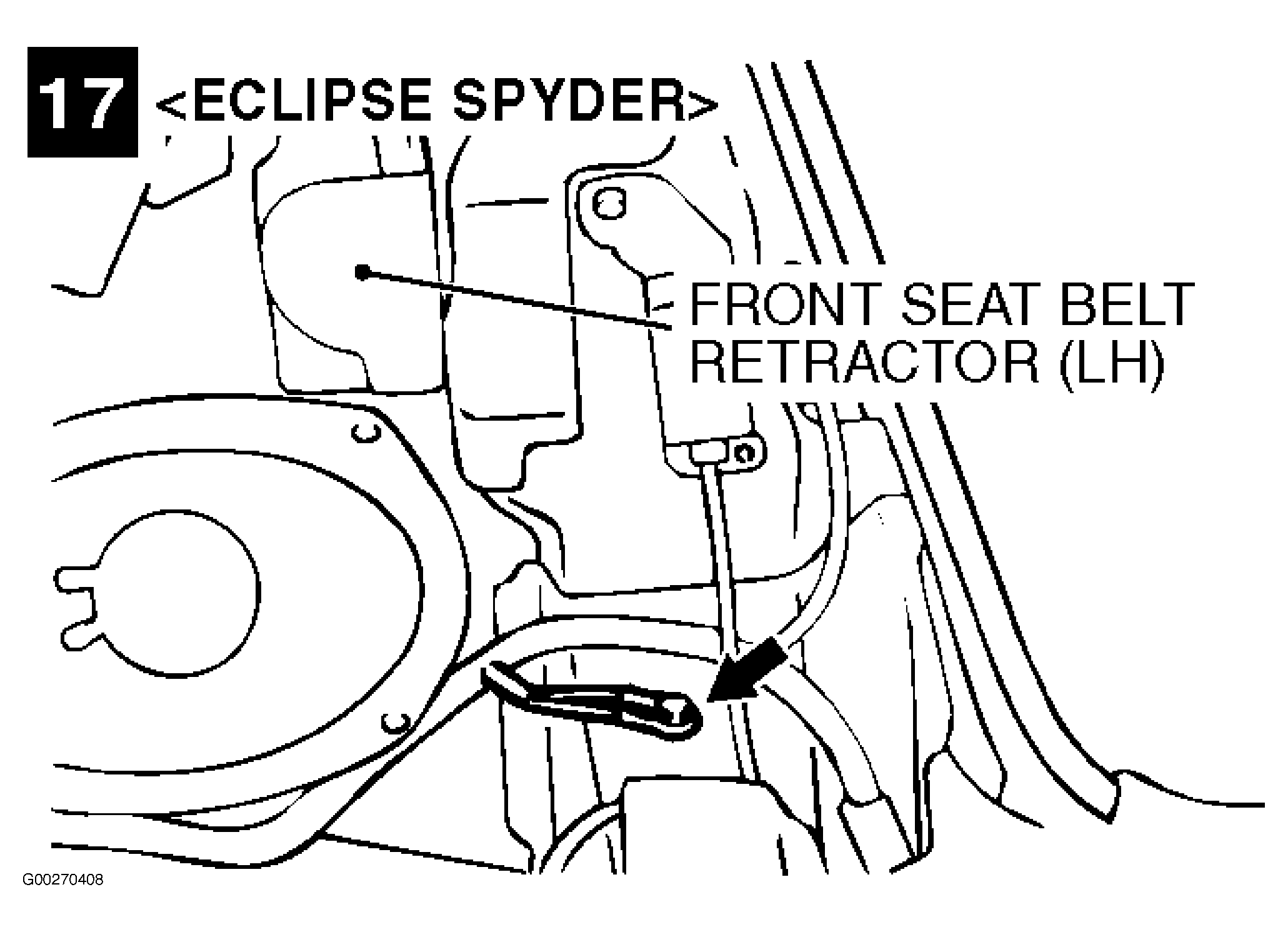

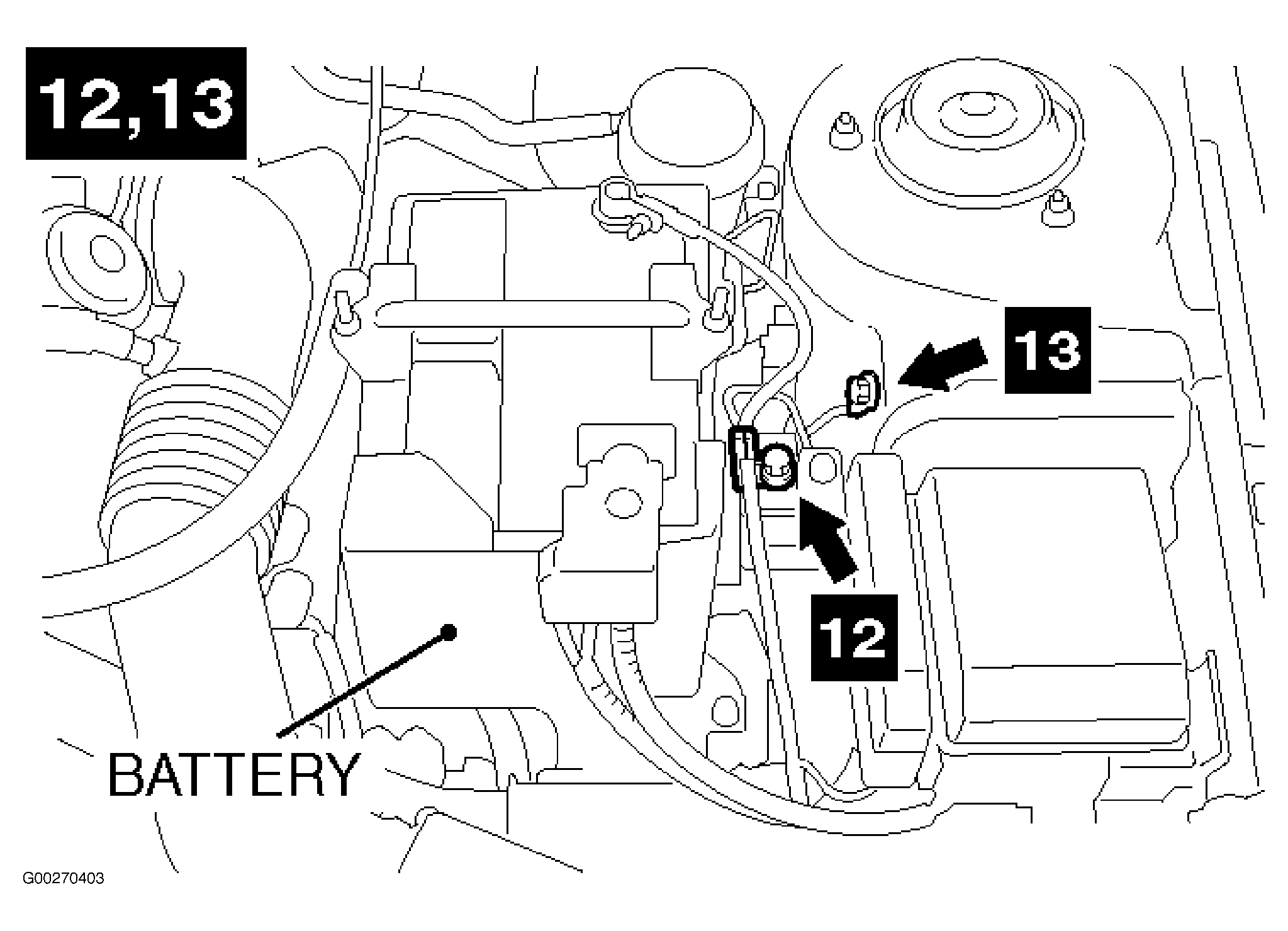

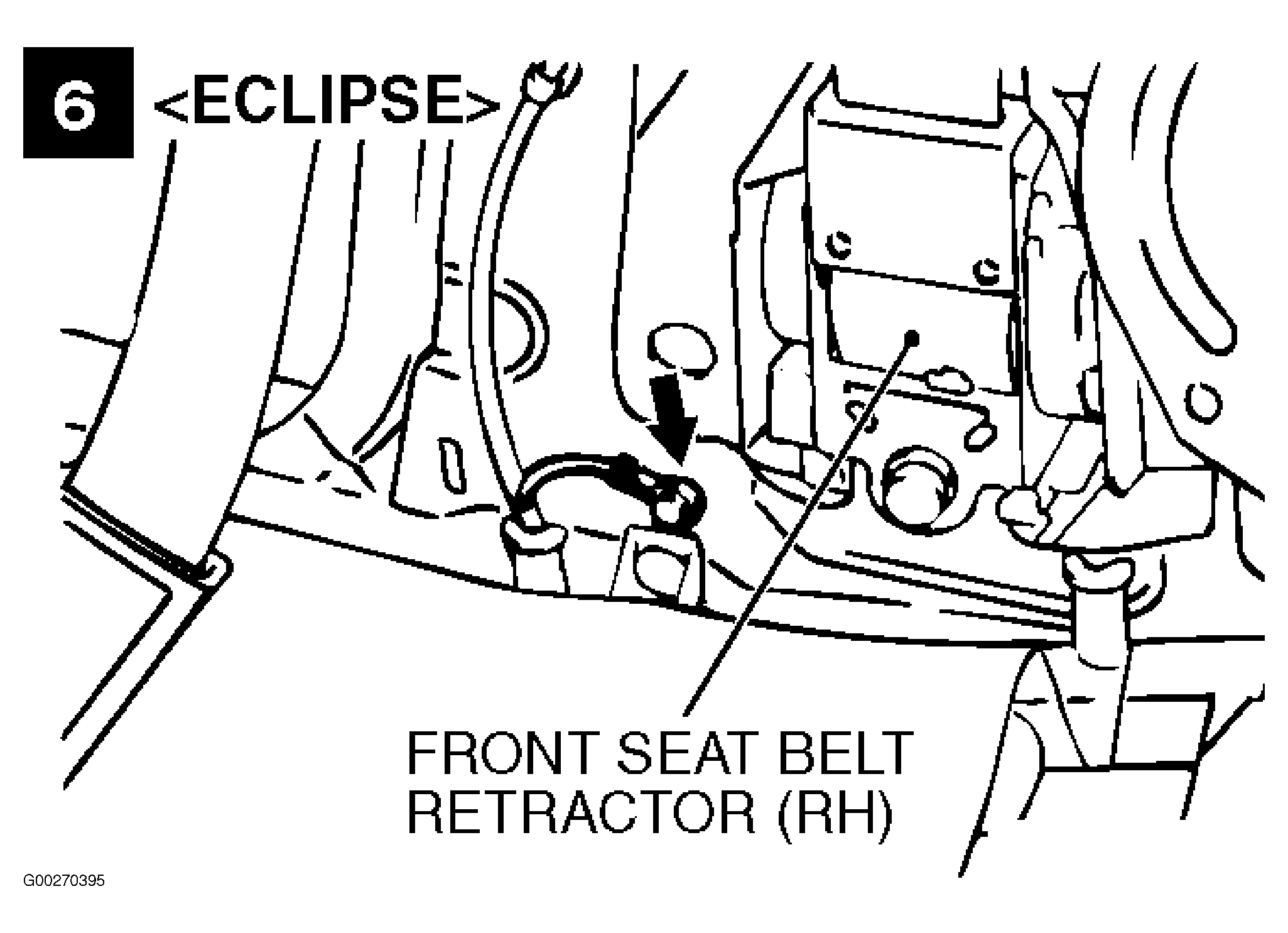

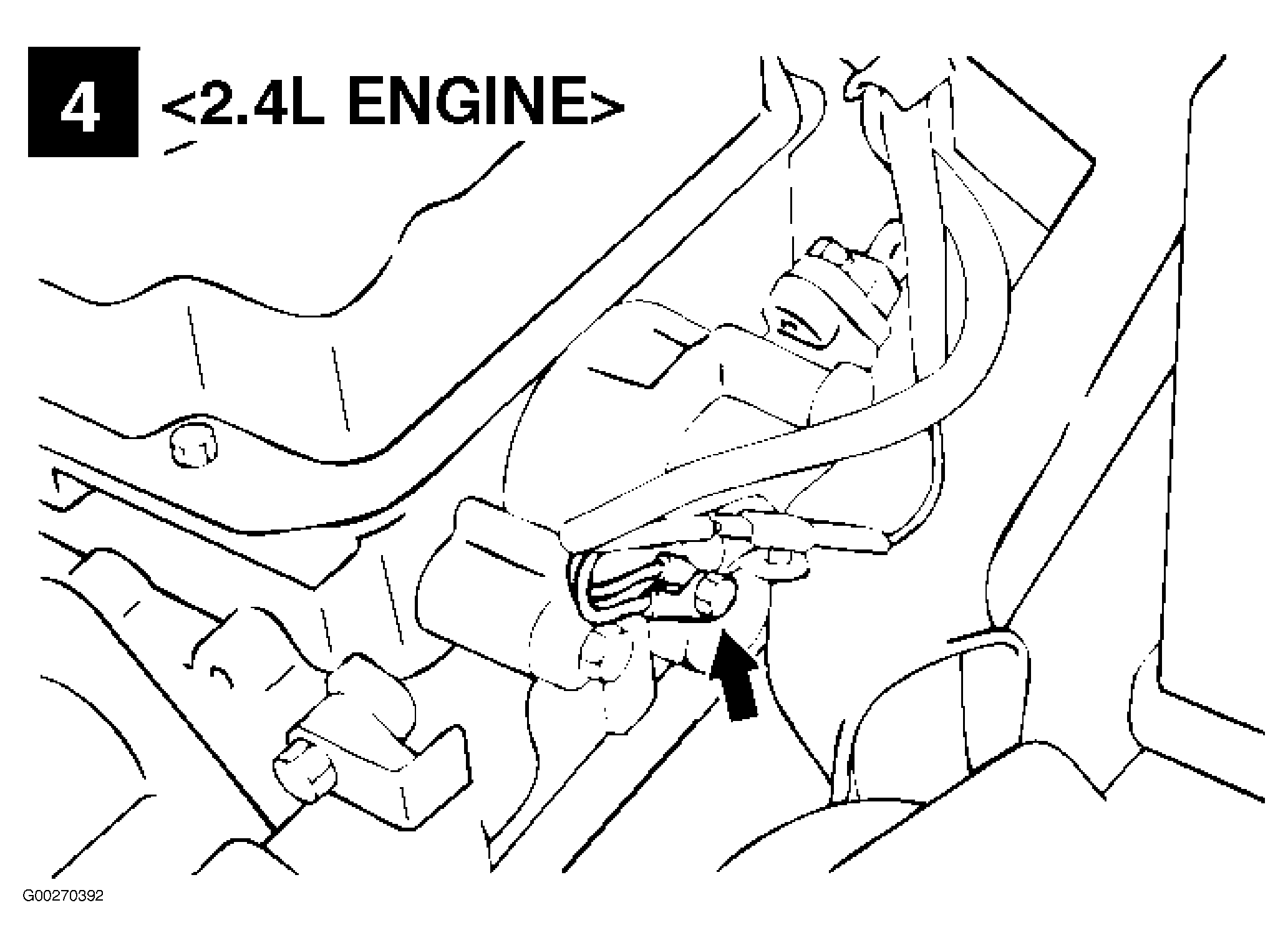

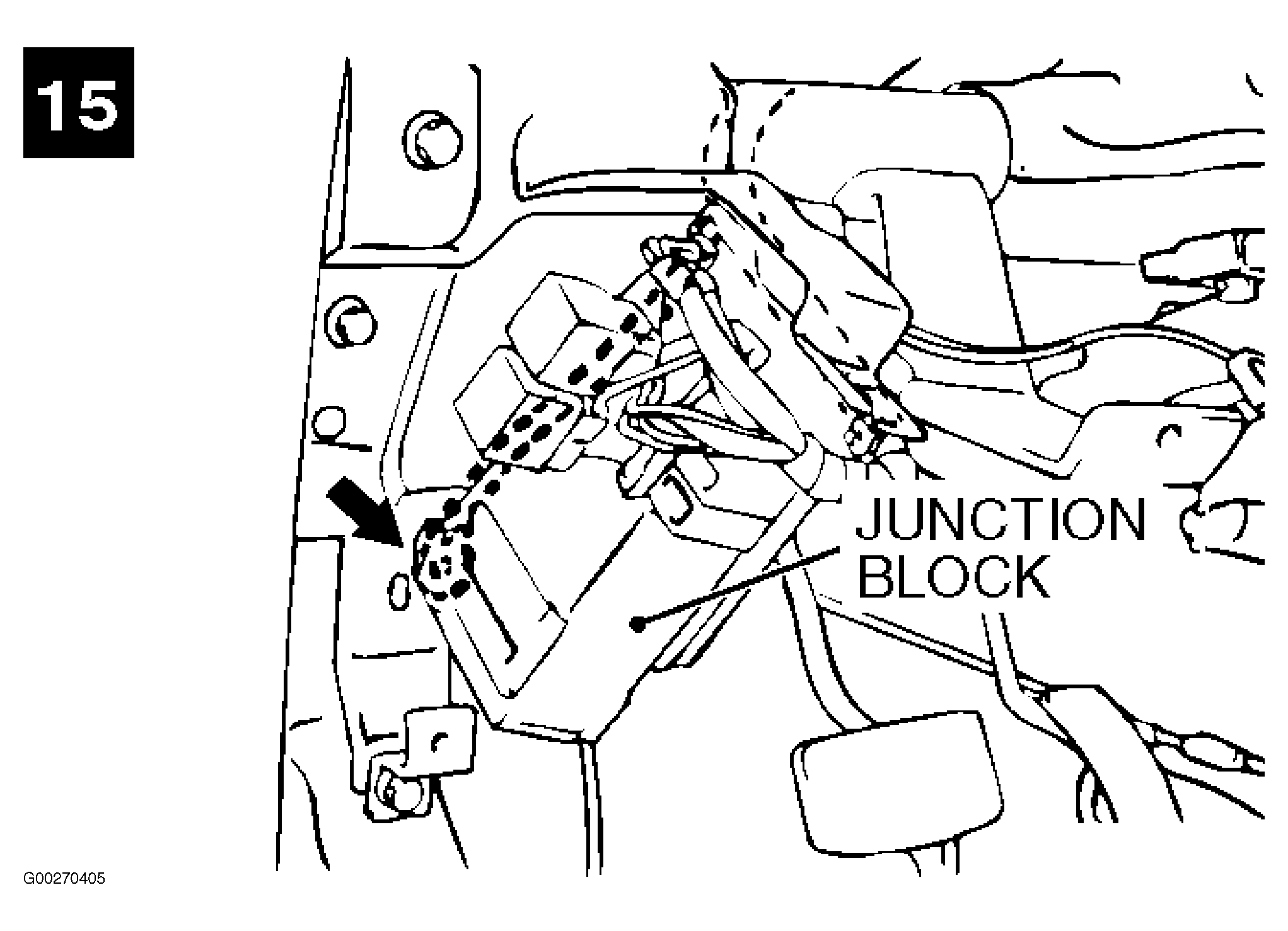

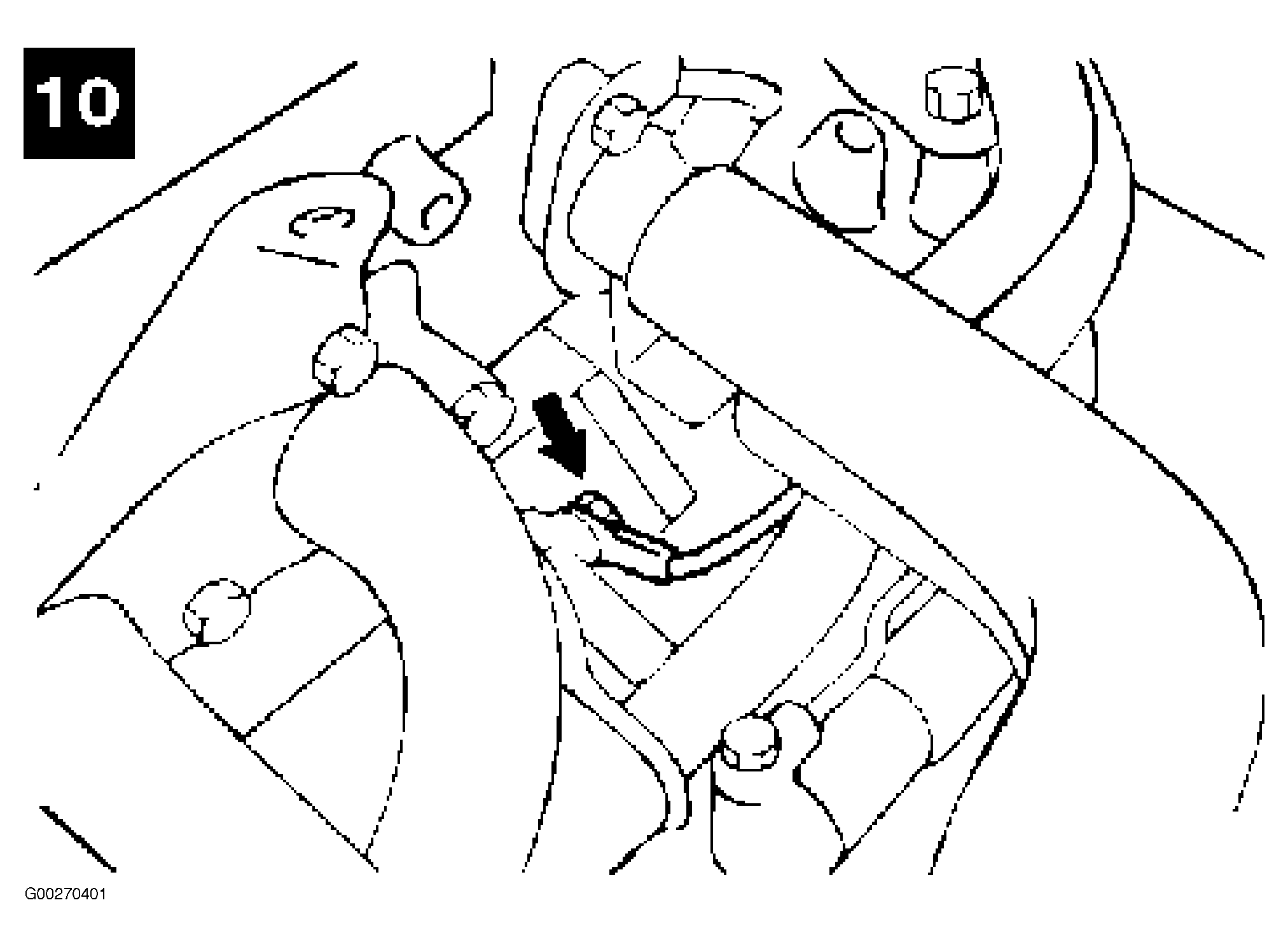

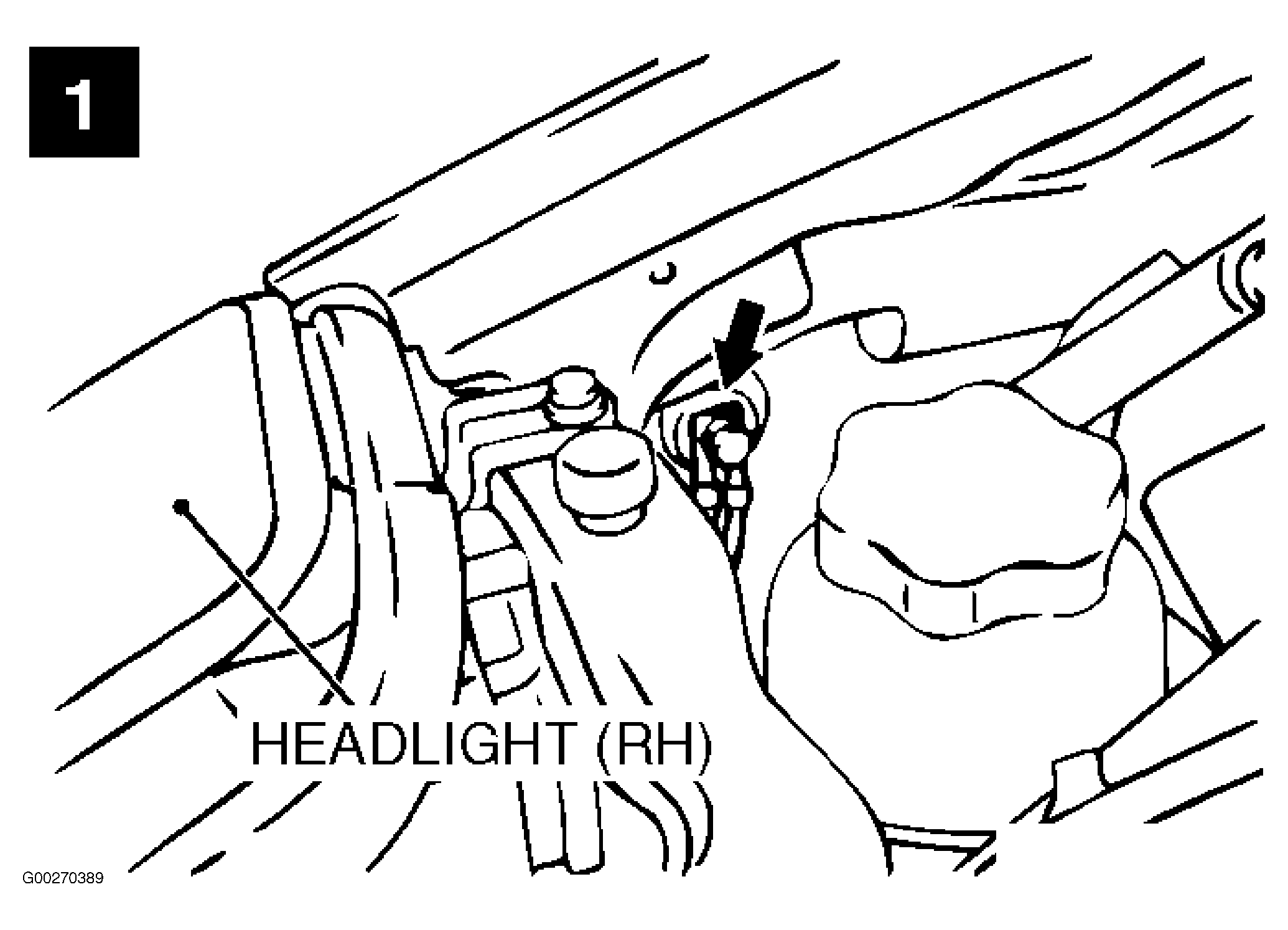

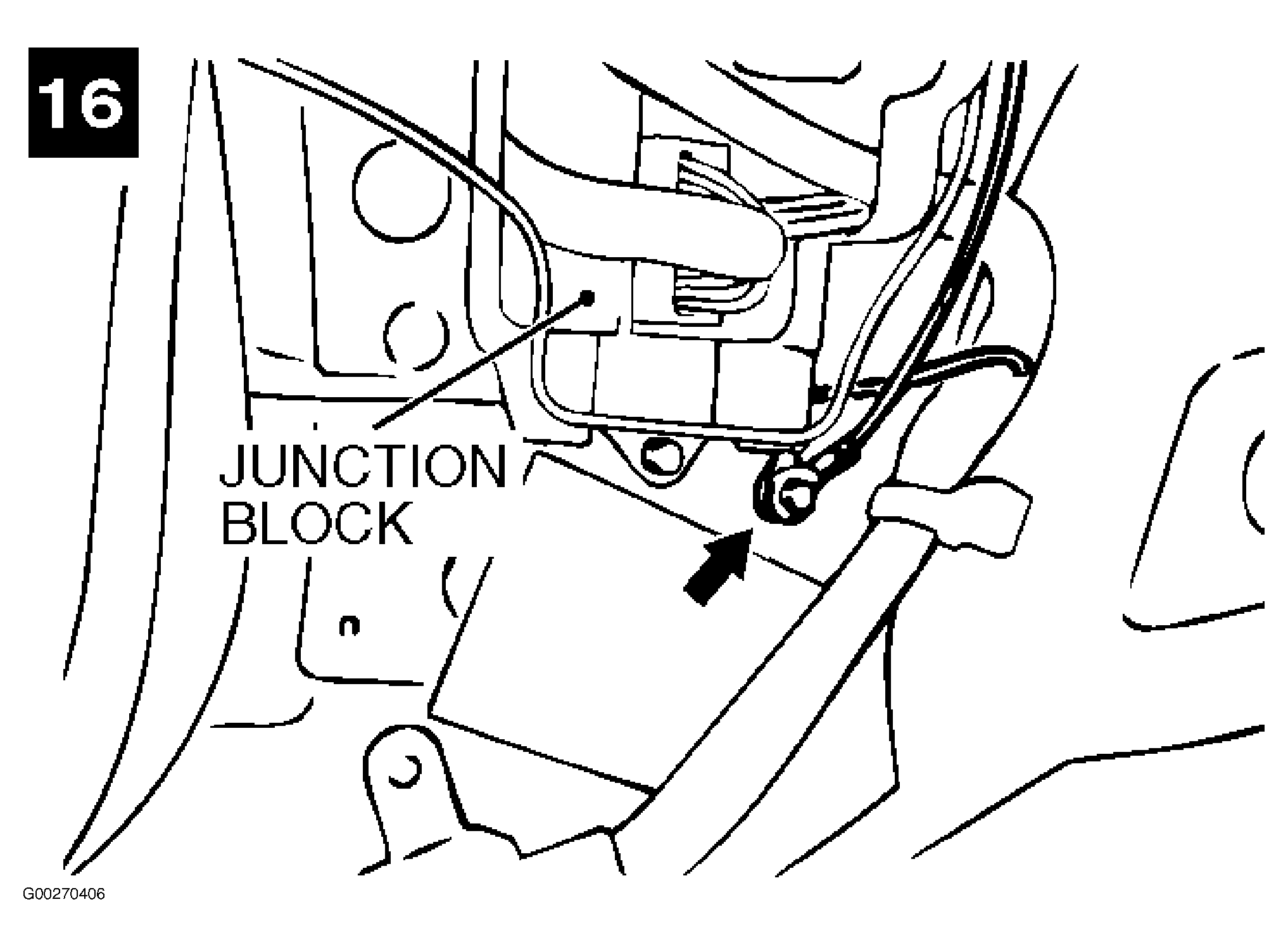

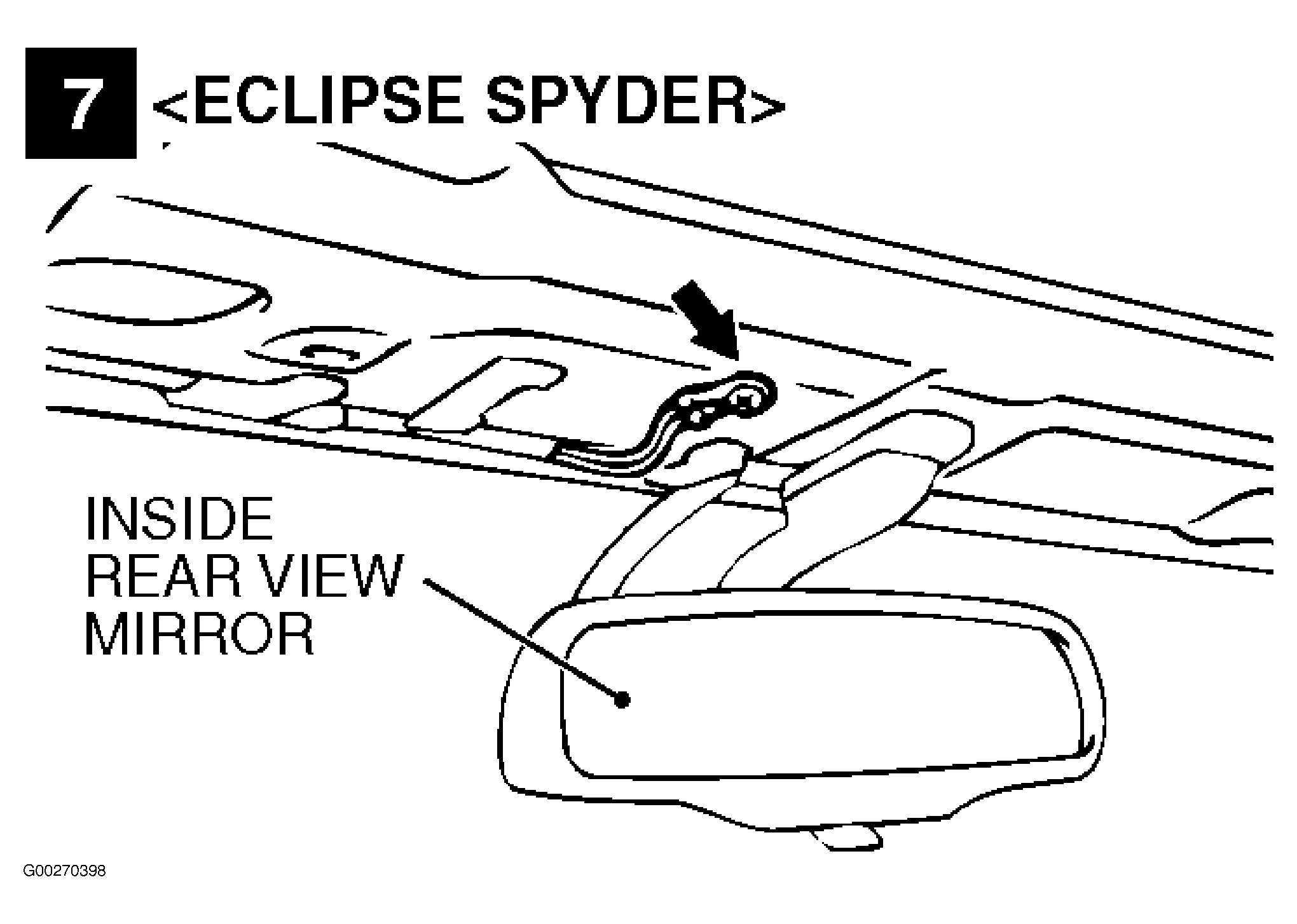

Fig 22: Grounds (1 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

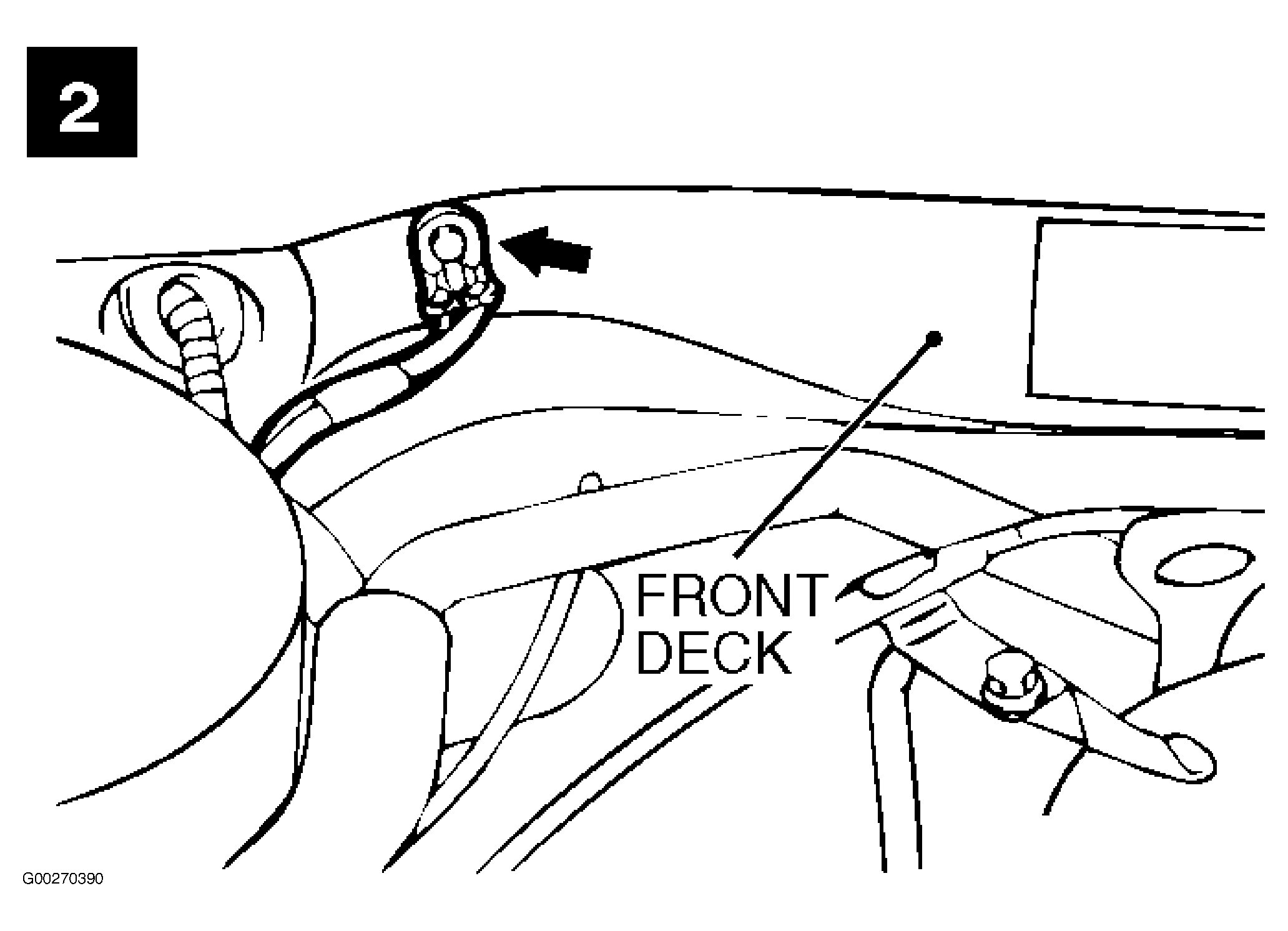

Fig 23: Grounds (2 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

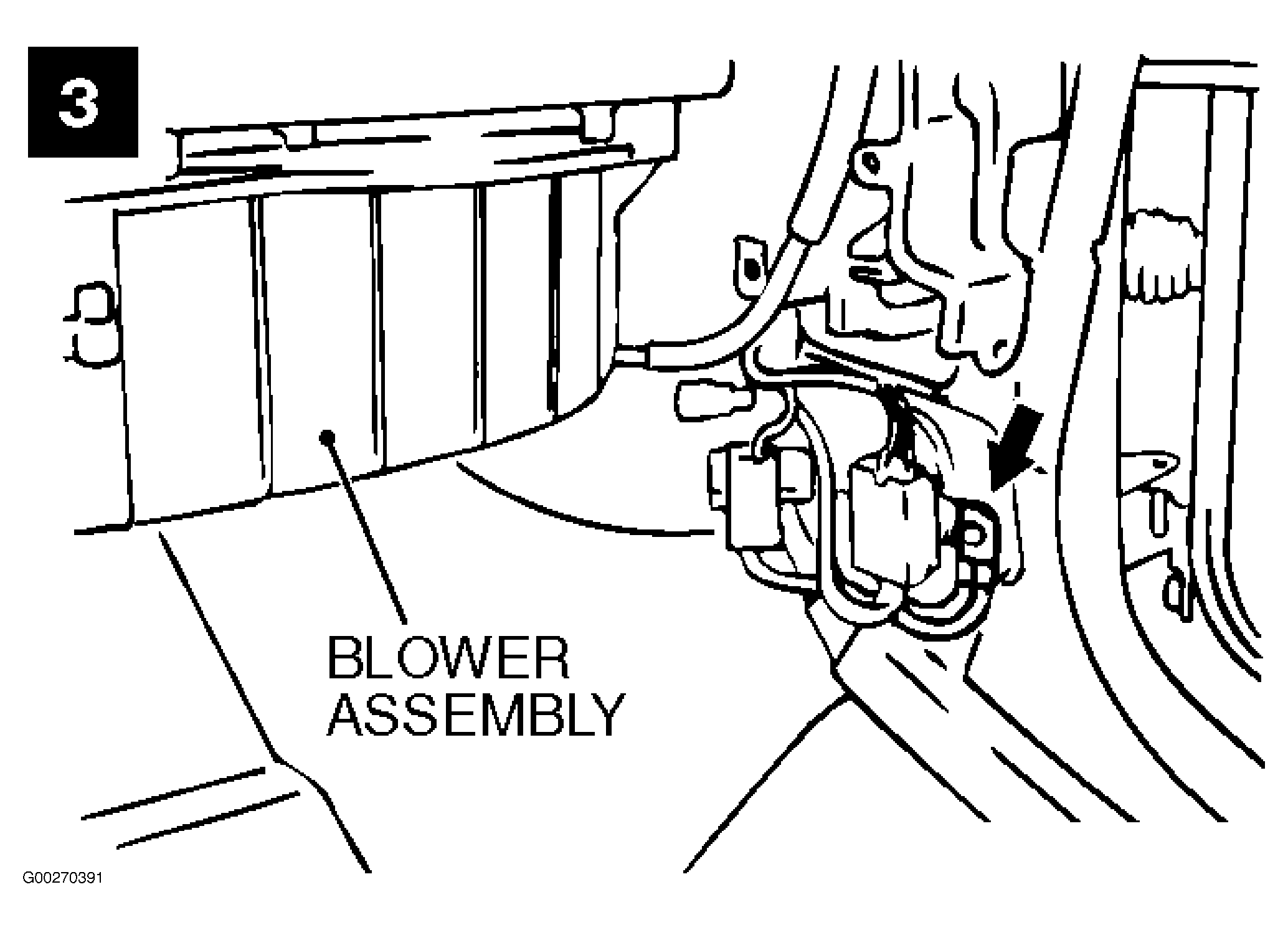

Fig 24: Grounds (3 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Grounds (4 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Grounds (5 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Grounds (6 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Grounds (7 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 29: Grounds (8 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

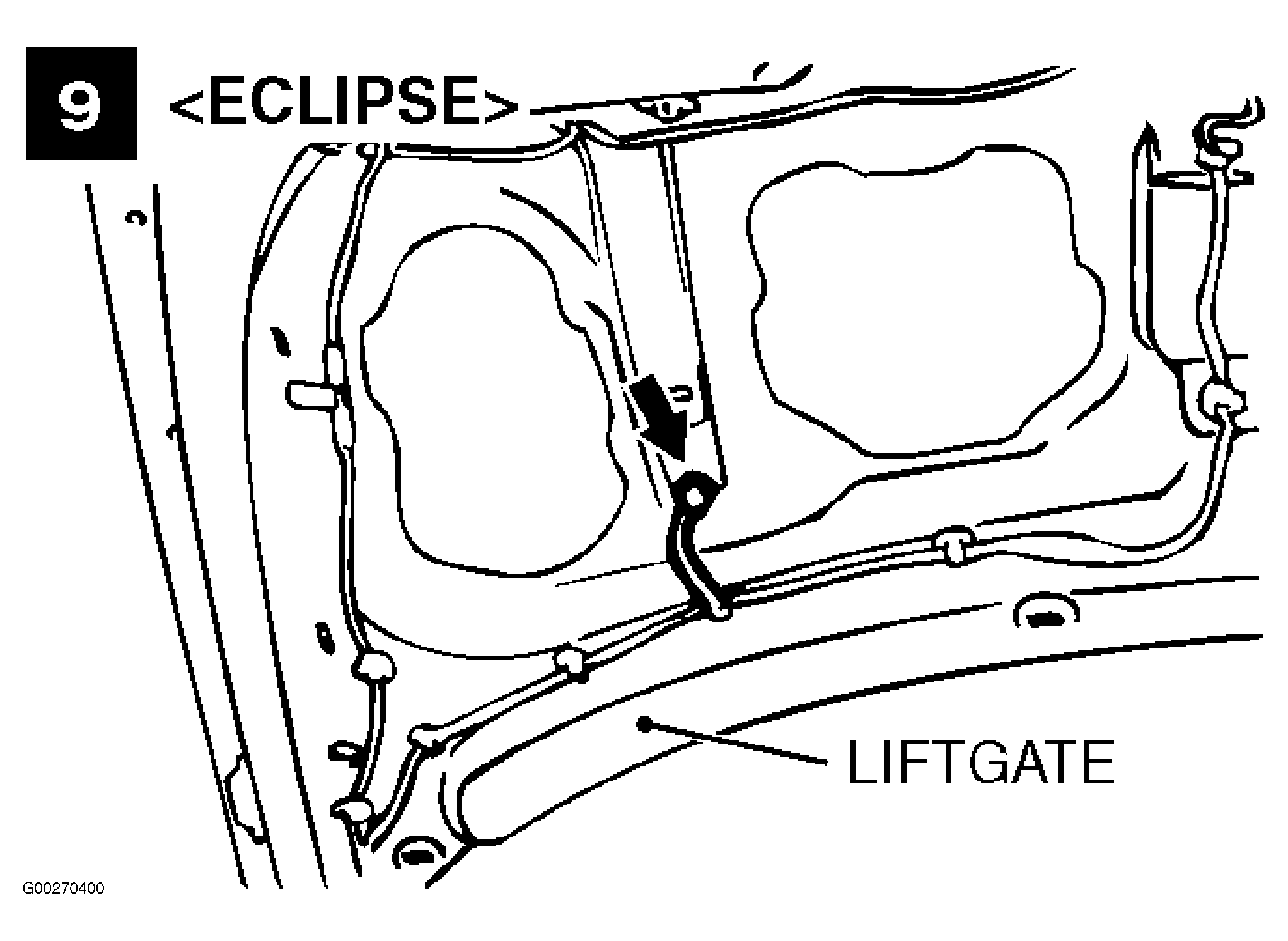

Fig 30: Grounds (9 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

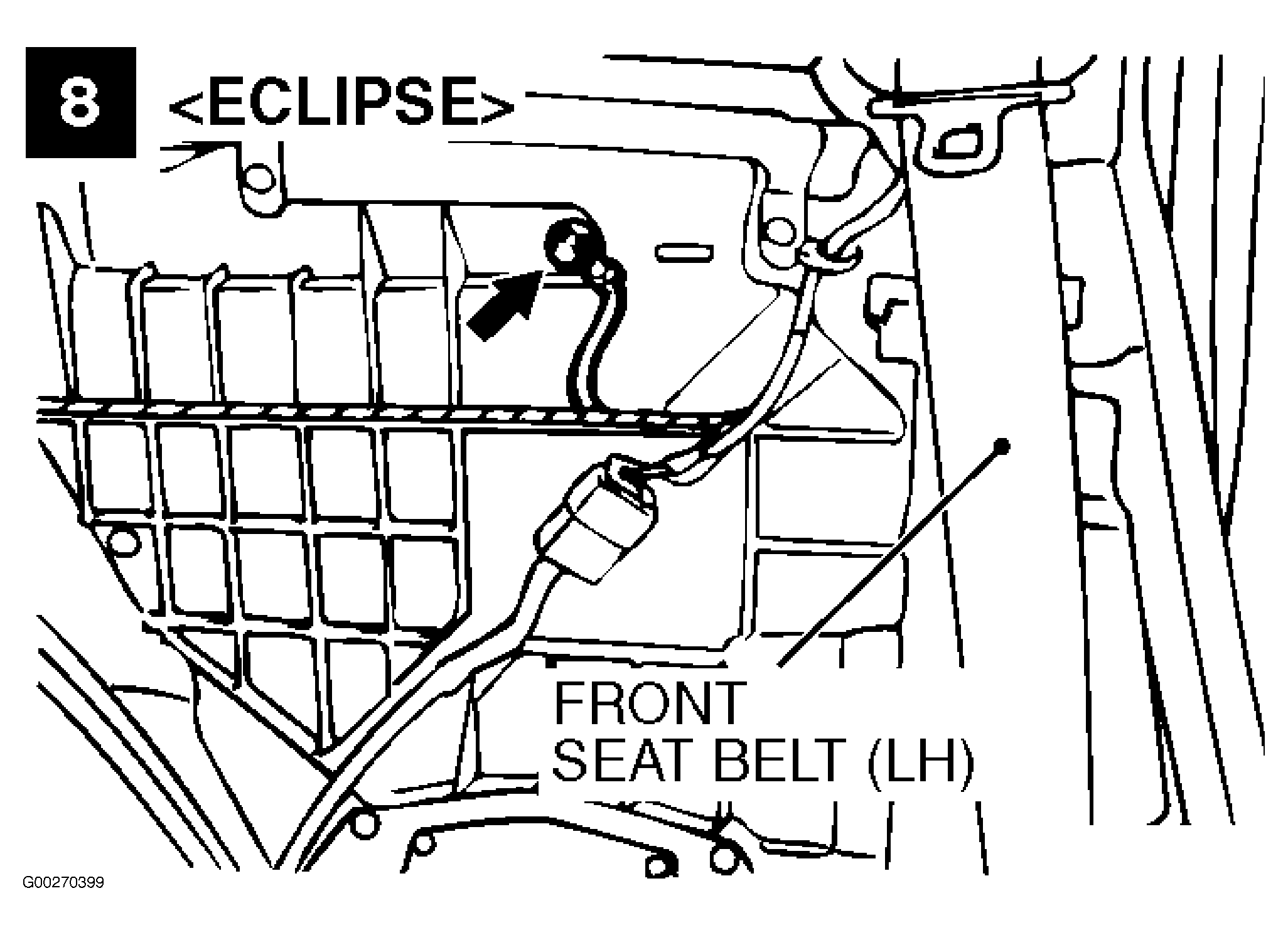

Fig 31: Grounds (10 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Grounds (11 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 33: Grounds (12 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Grounds (13 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Grounds (14 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Grounds (15 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 37: Grounds (16 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 38: Grounds (17 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 39: Grounds (18 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Grounds (19 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 41: Grounds (20 Of 20)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

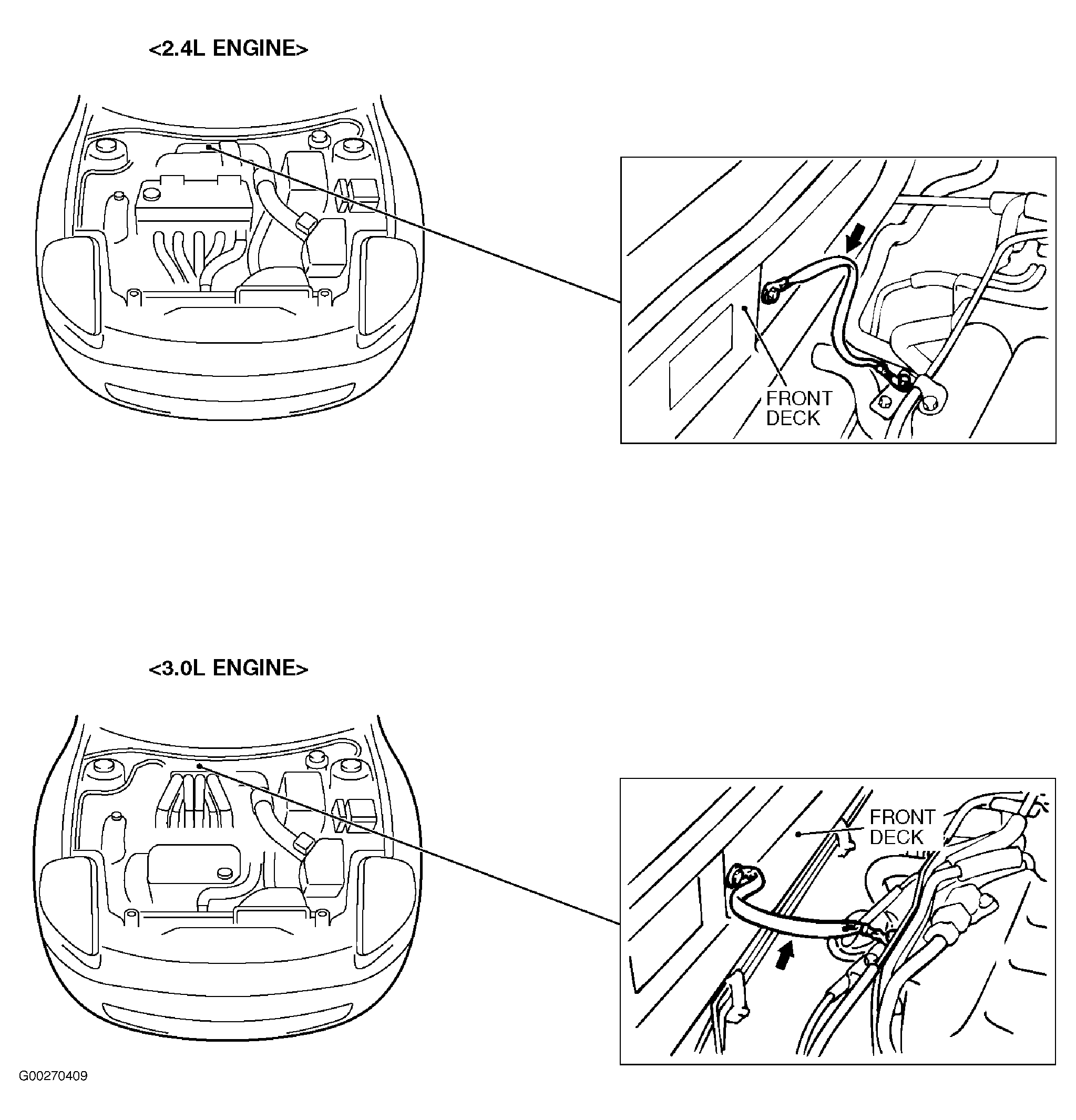

Fig 42: Grounding Cable
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

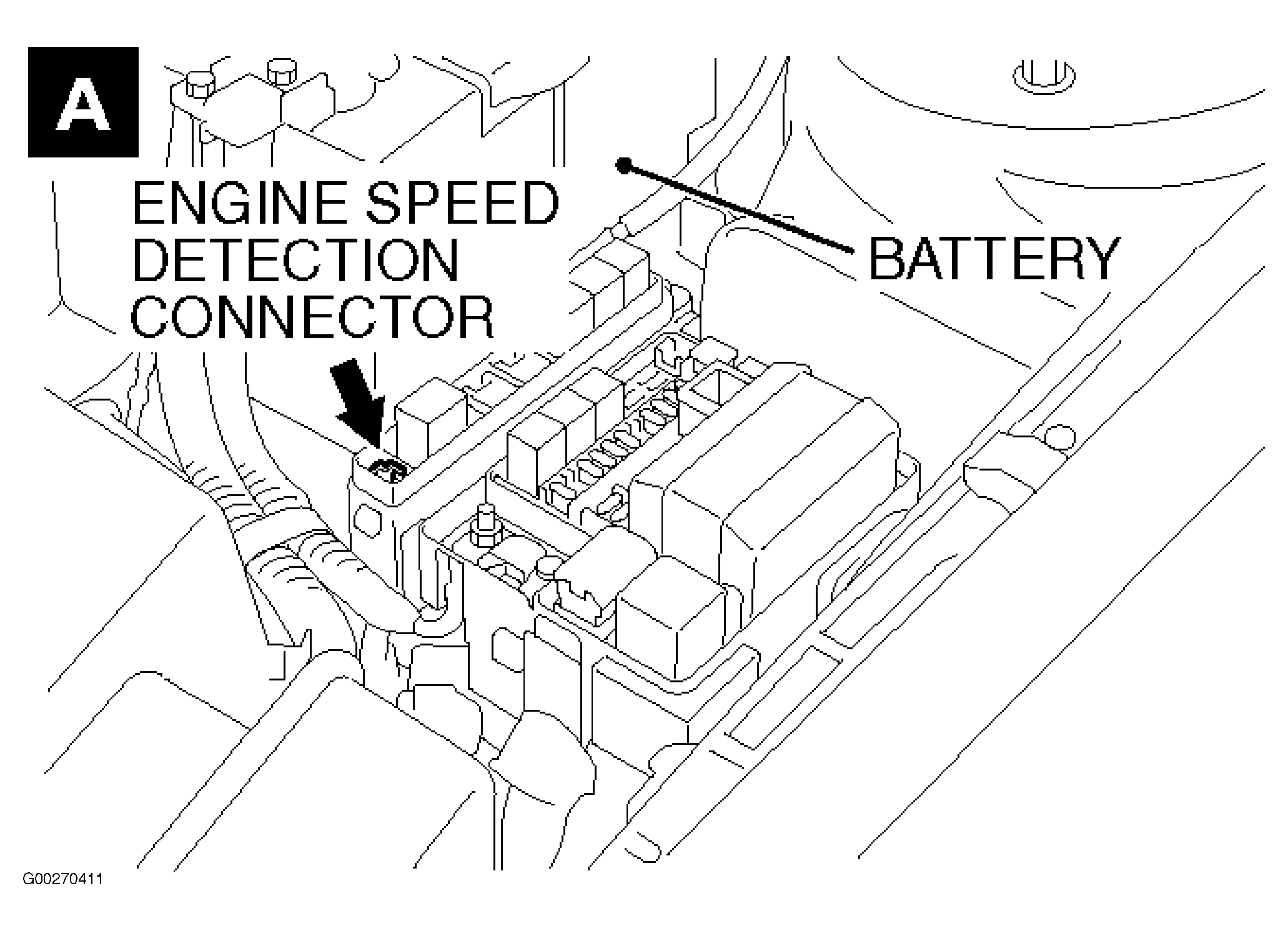

Fig 43: Inspection Terminal (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

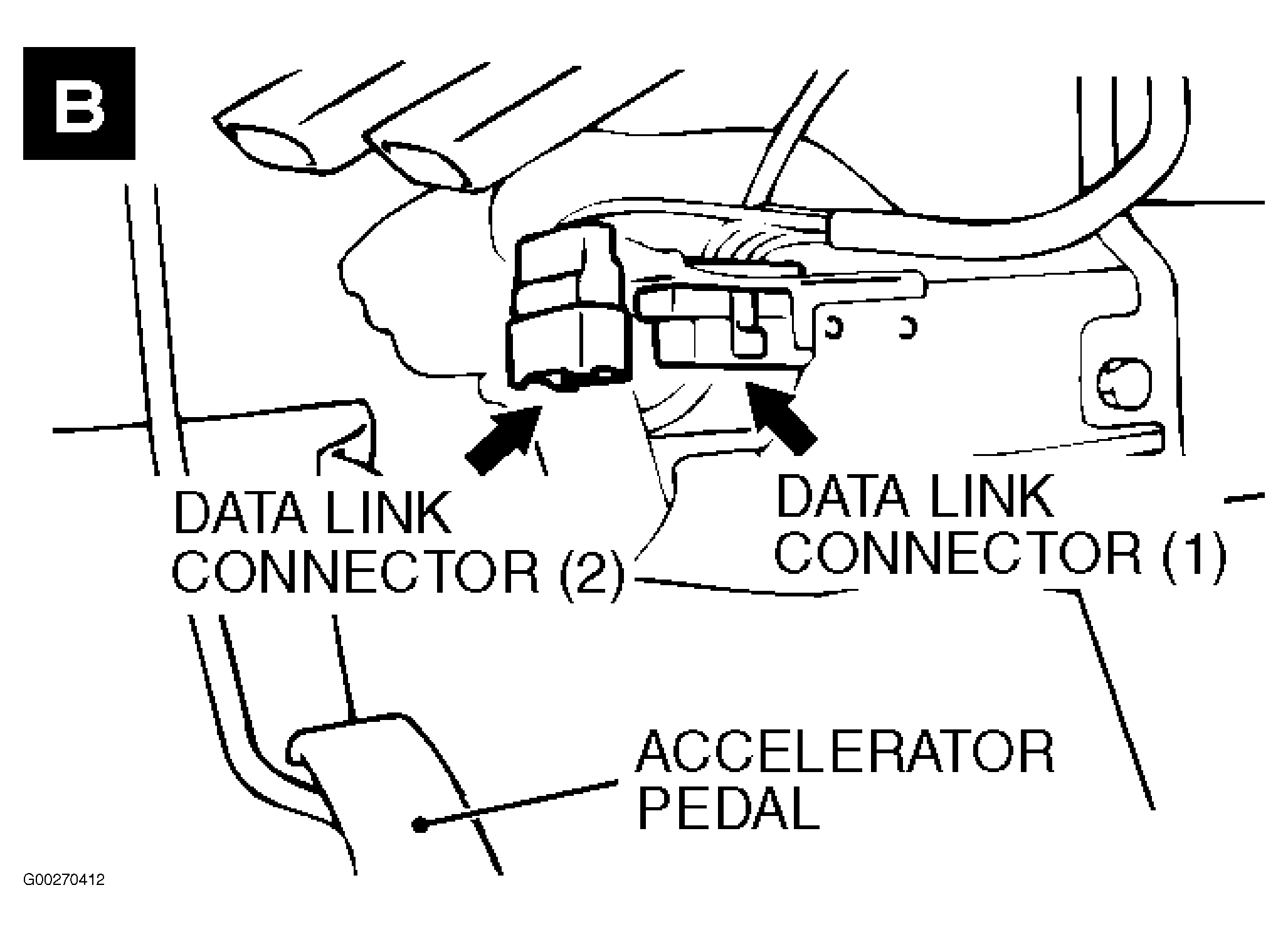

Fig 44: Inspection Terminal (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

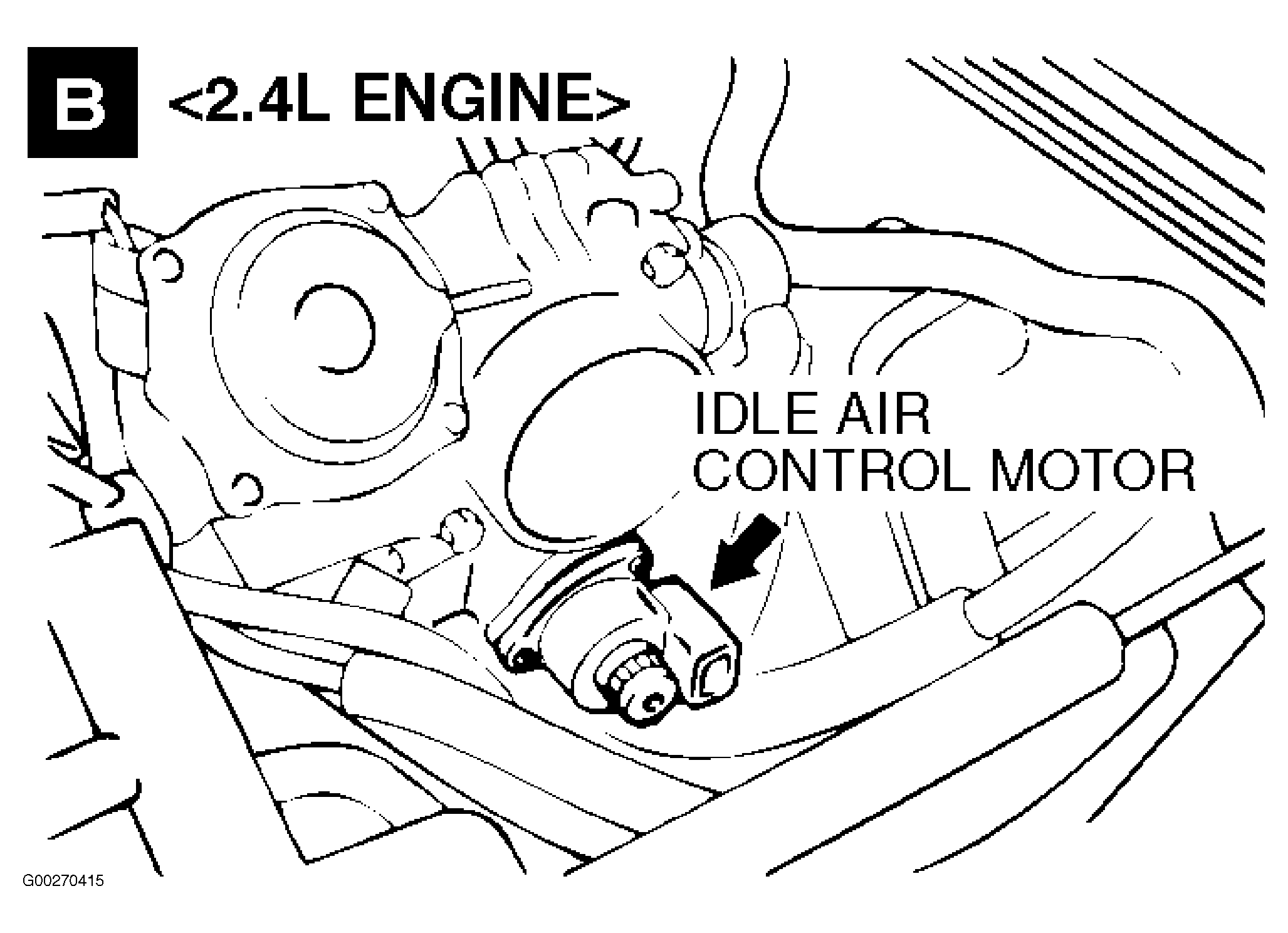

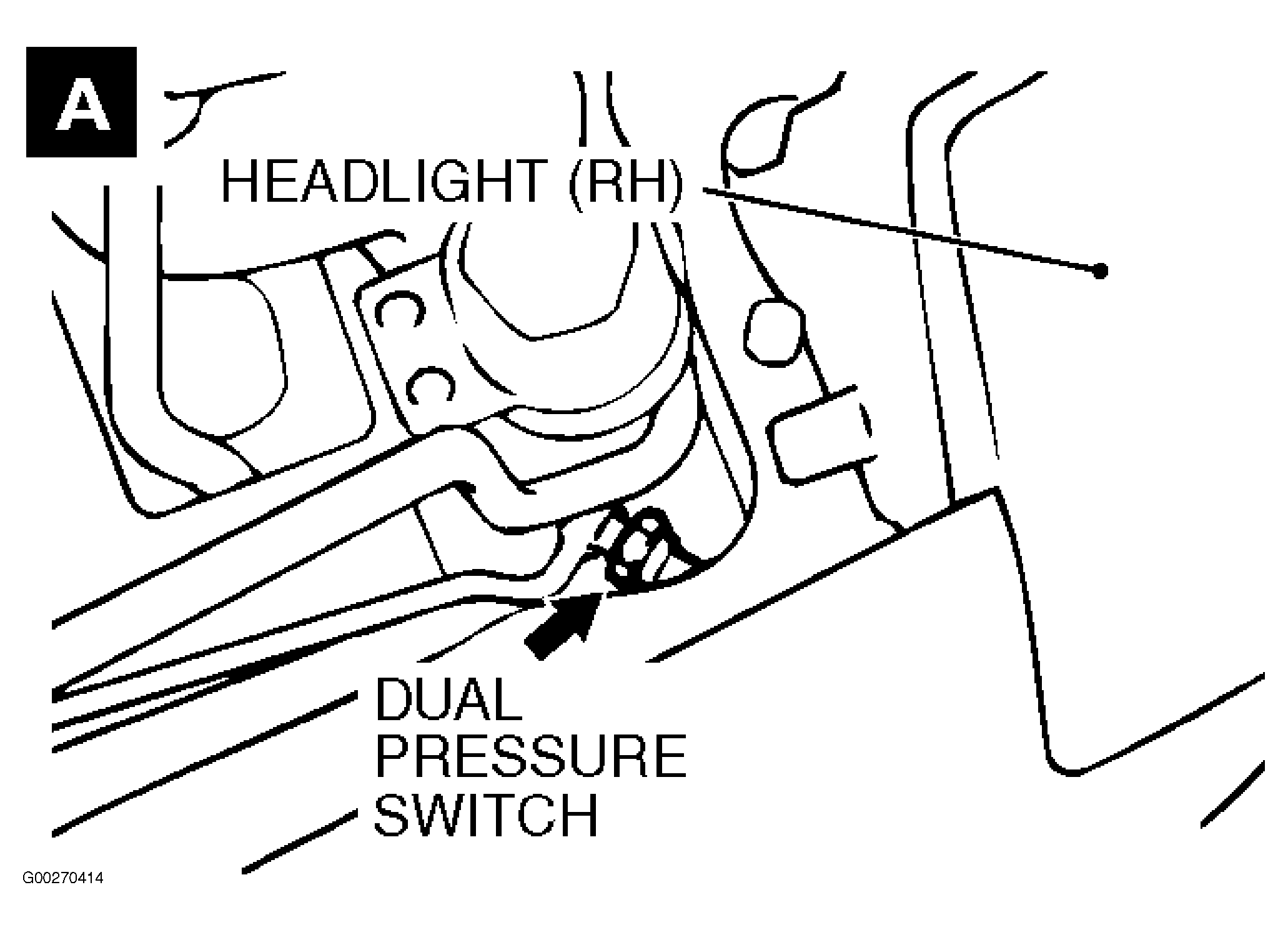

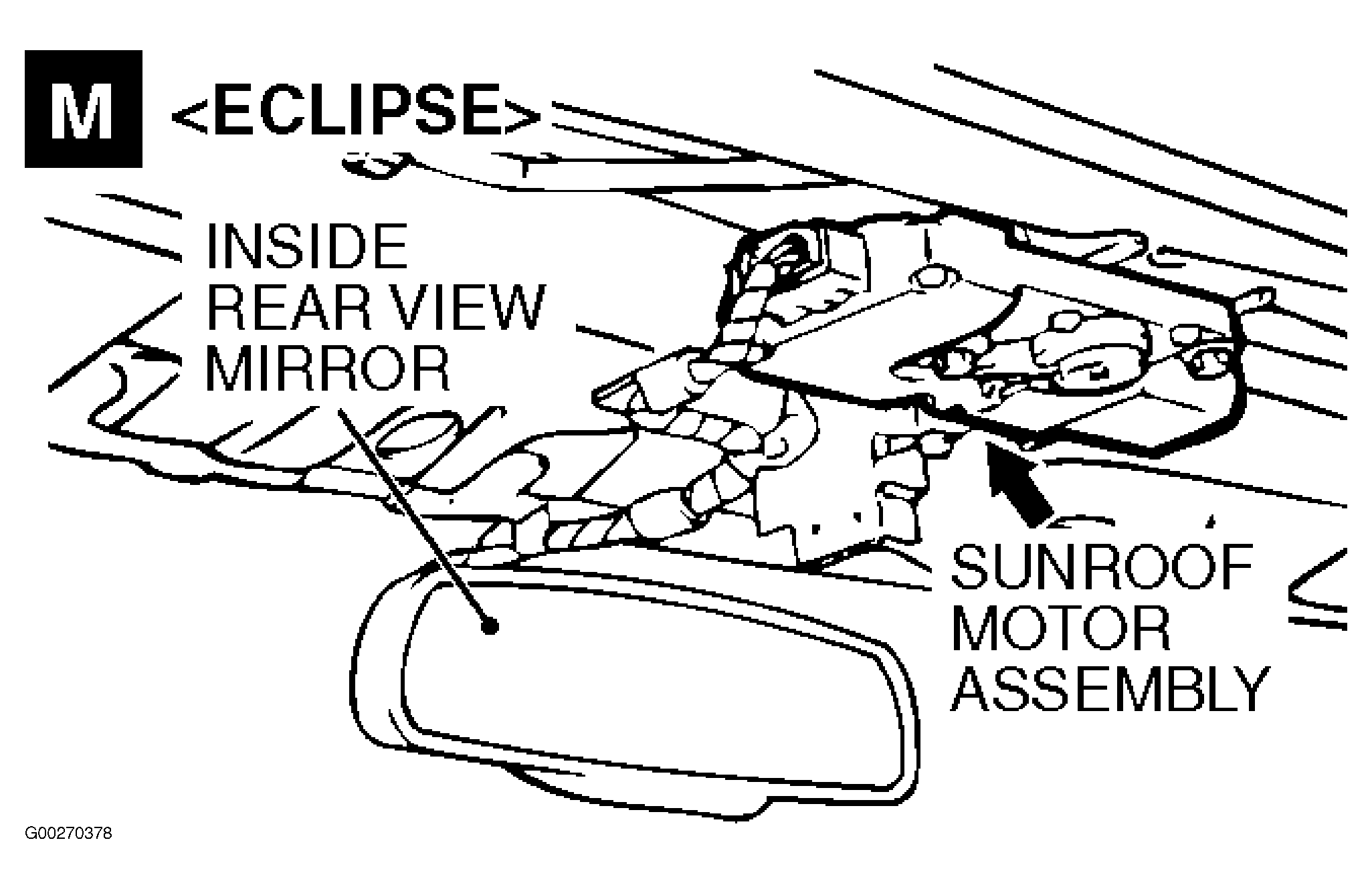

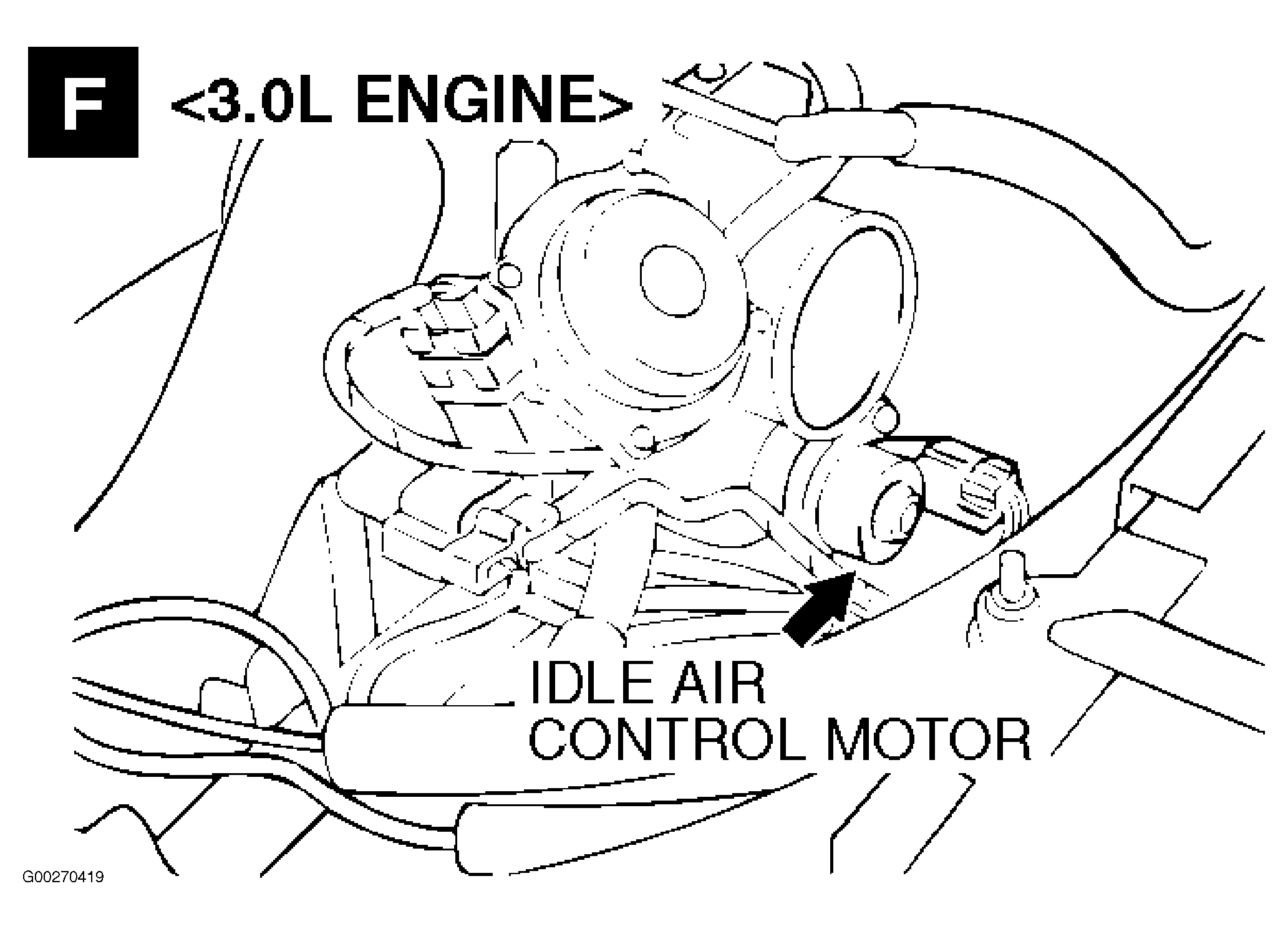

Fig 45: Other Devices (1 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 46: Other Devices (2 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 47: Other Devices (3 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Other Devices (4 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Other Devices (5 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 50: Other Devices (6 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 51: Other Devices (7 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

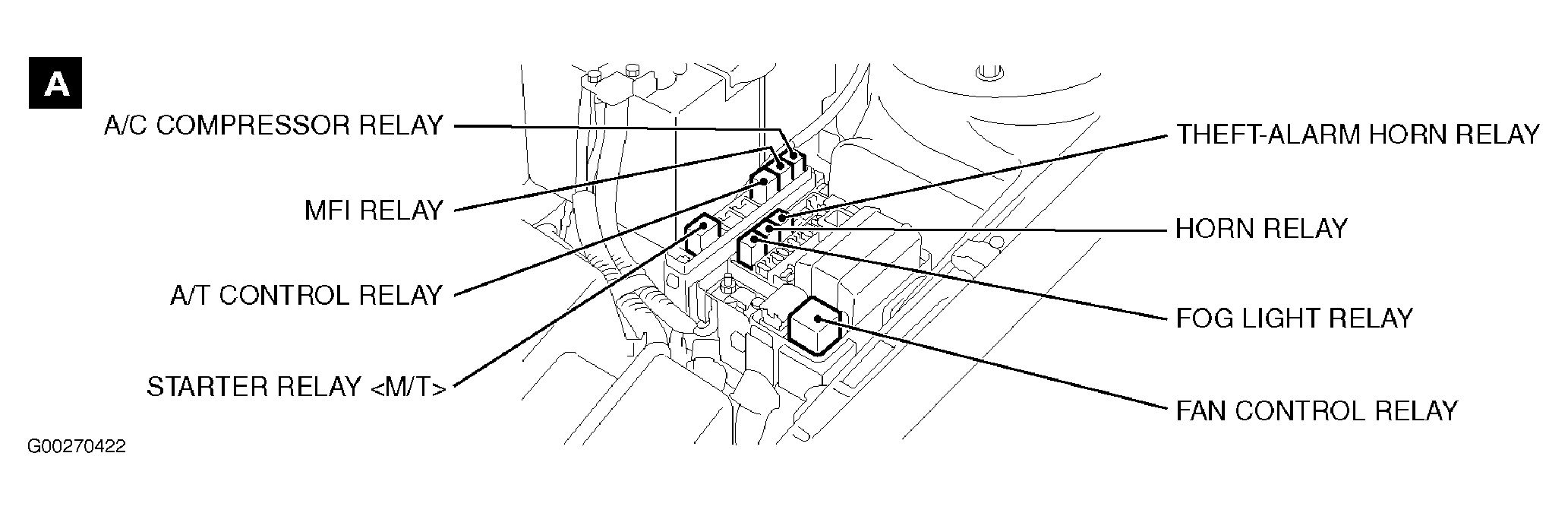

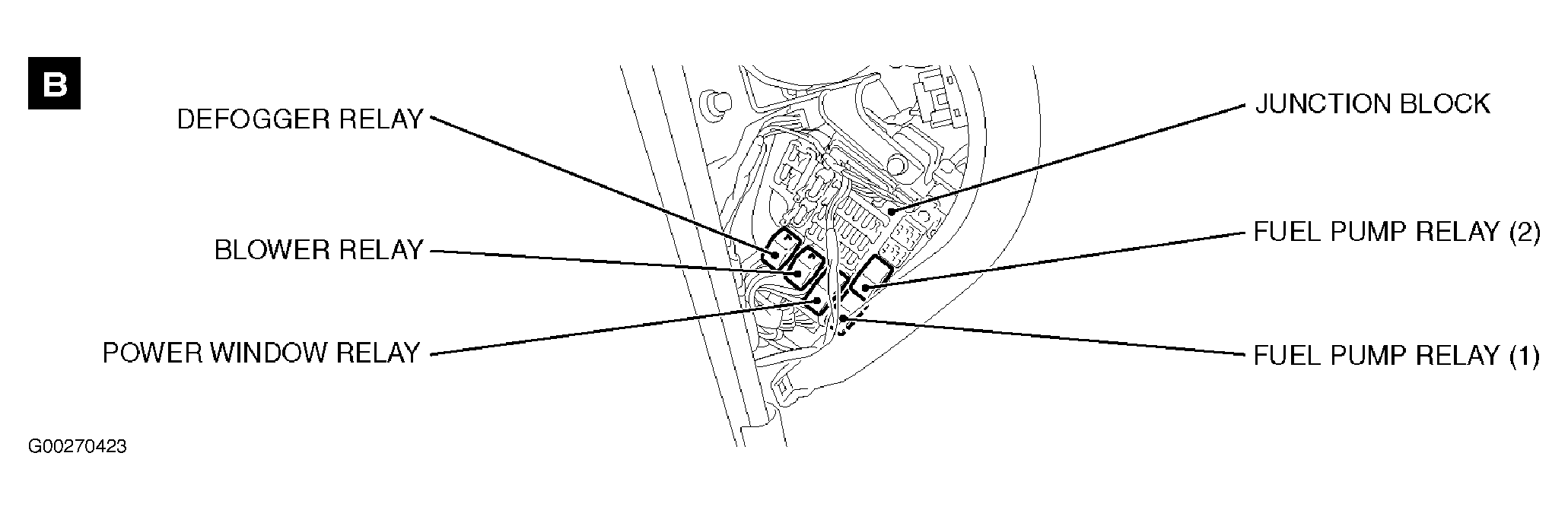

Fig 52: Relays (1 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 53: Relays (2 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Relays (3 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

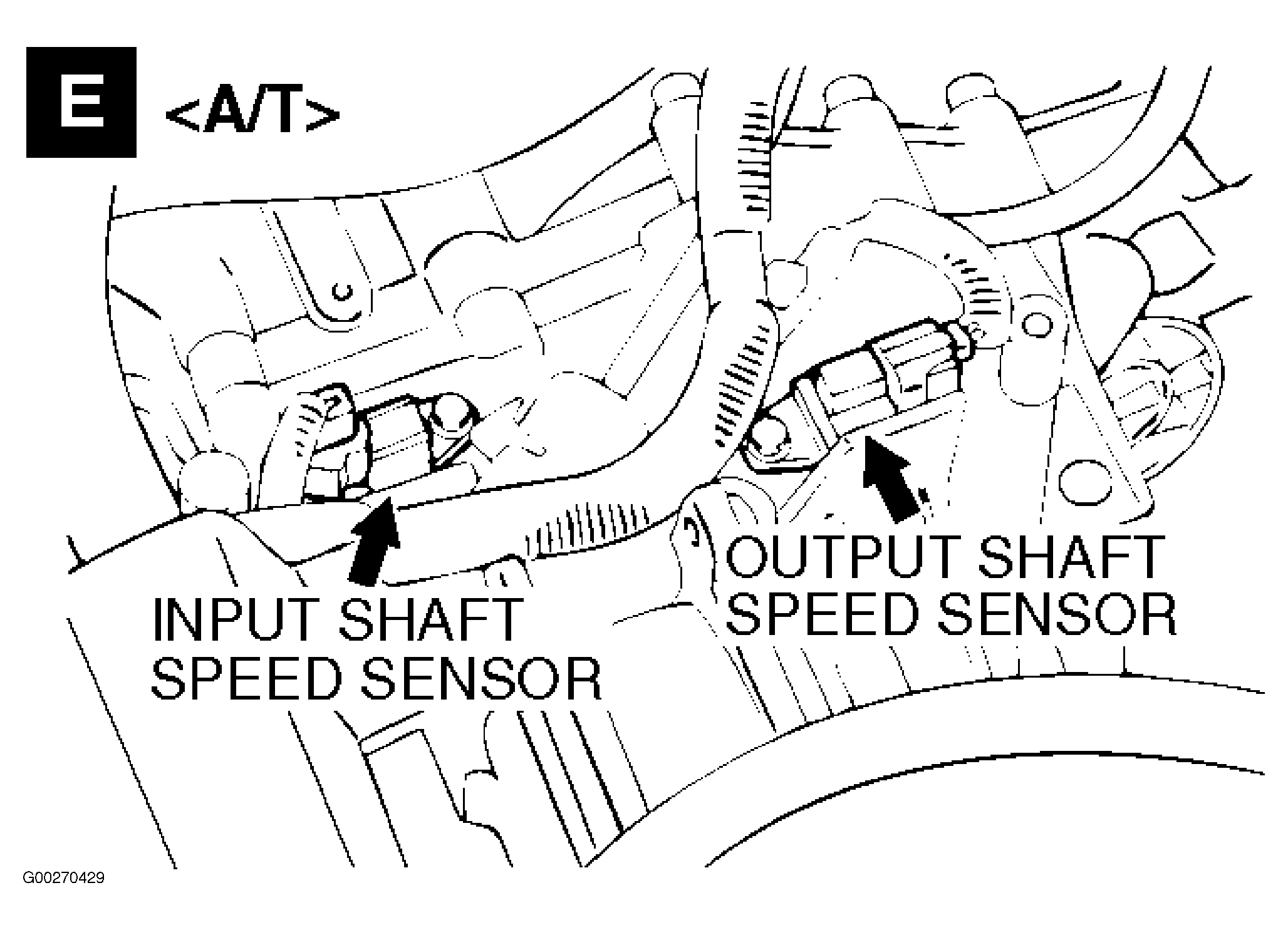

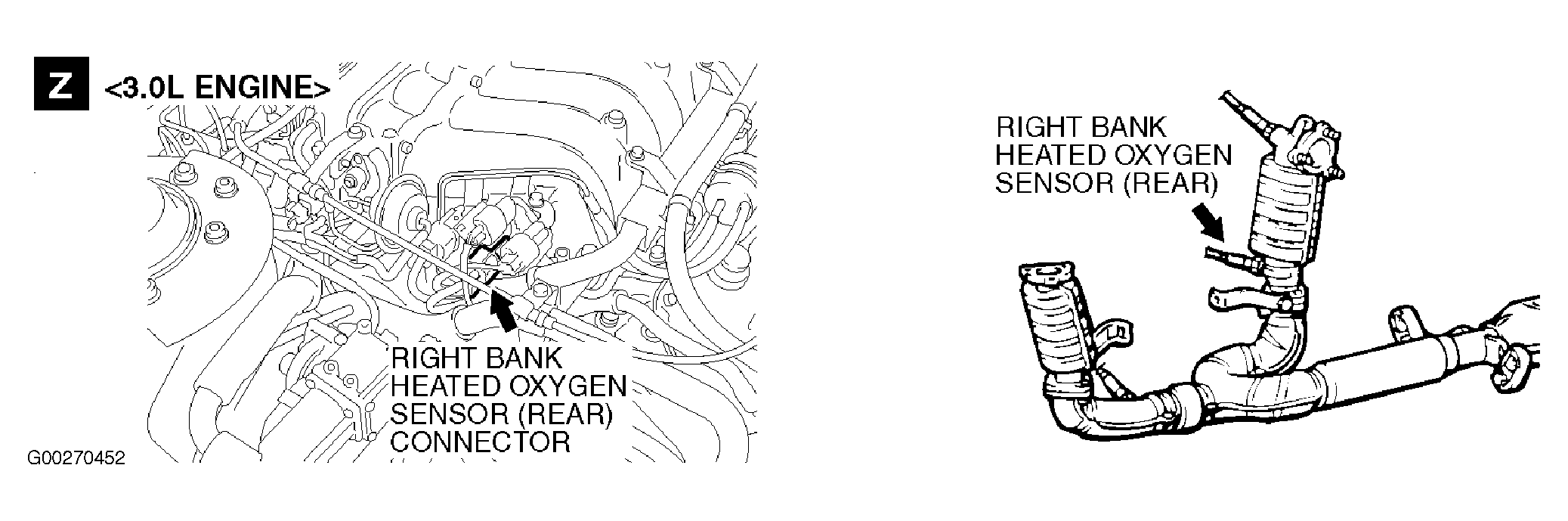

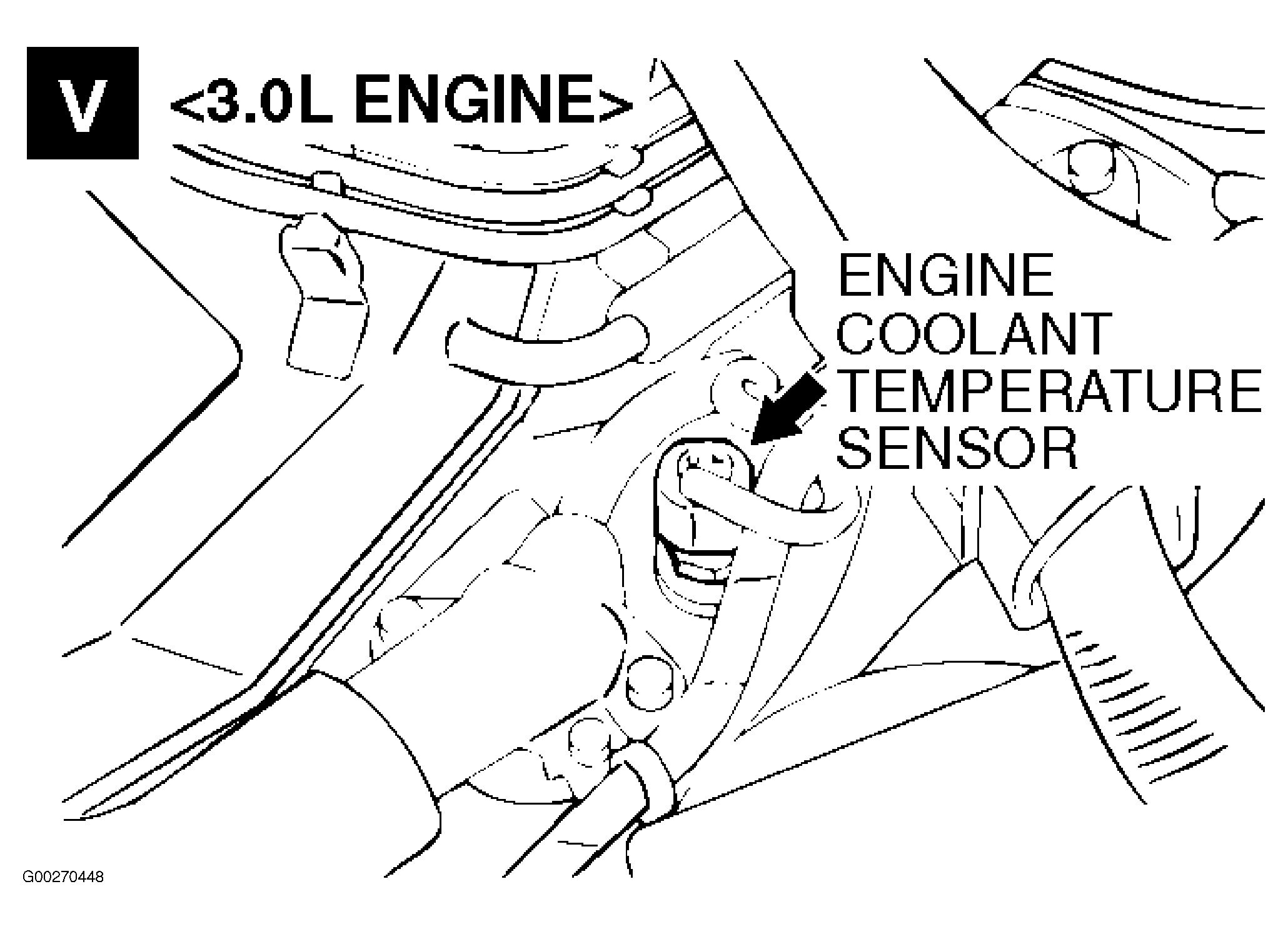

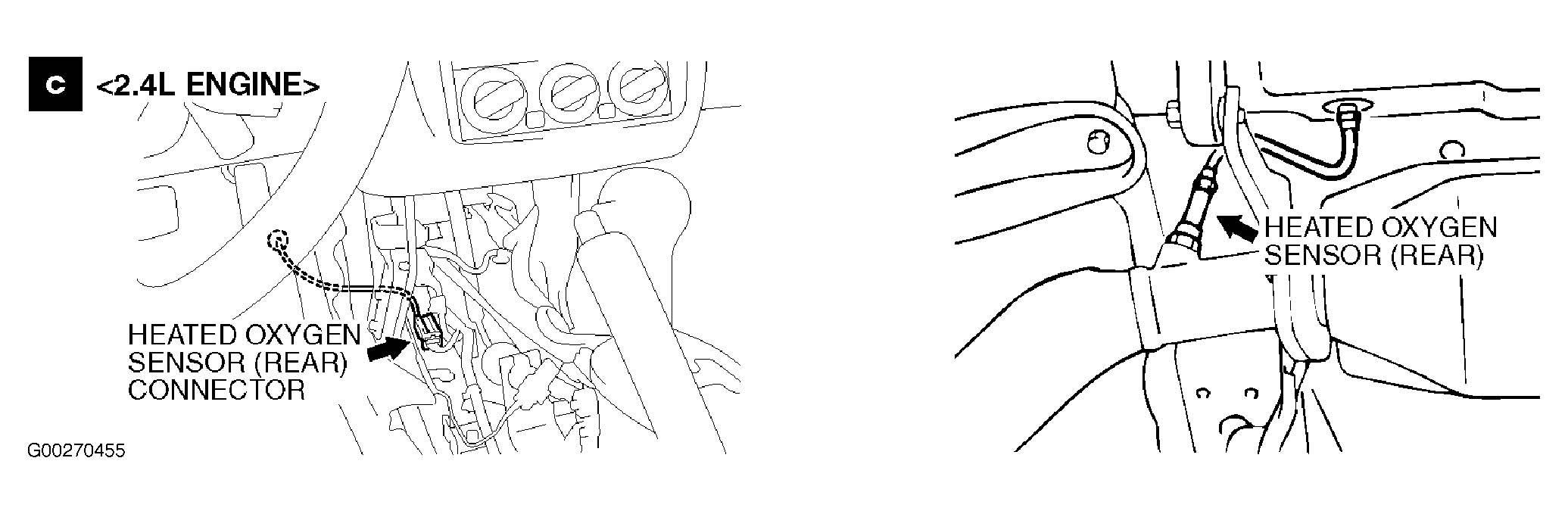

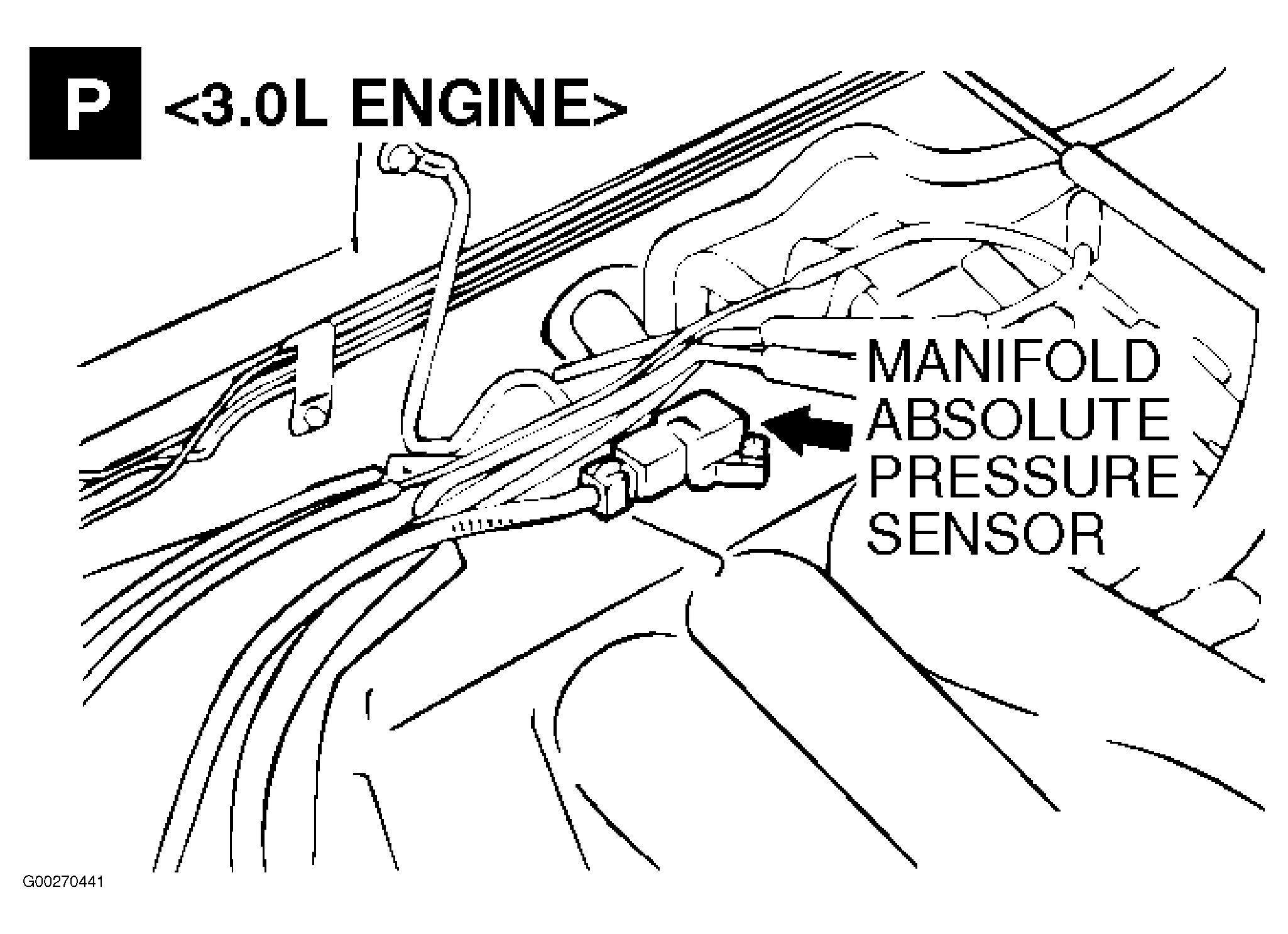

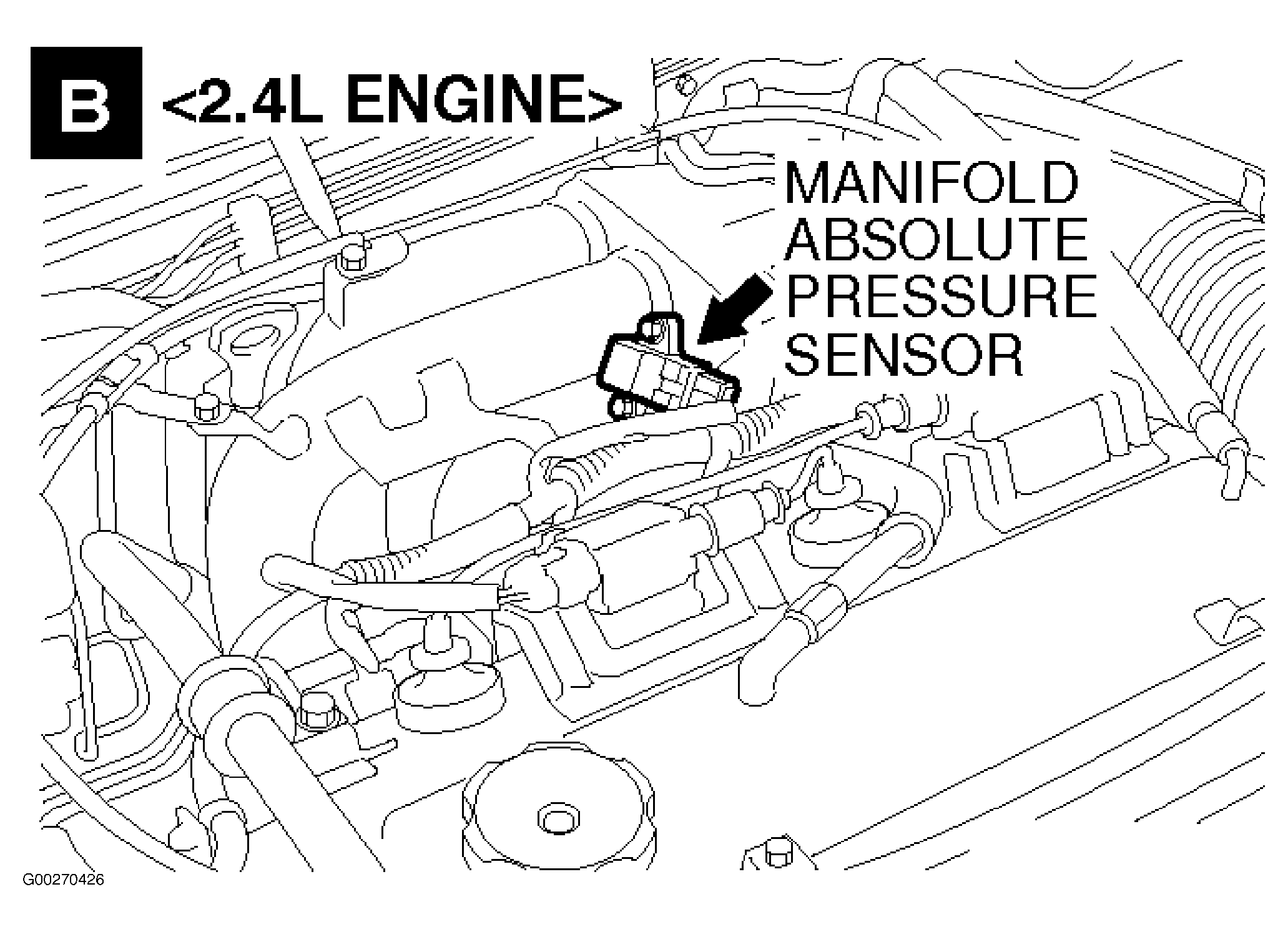

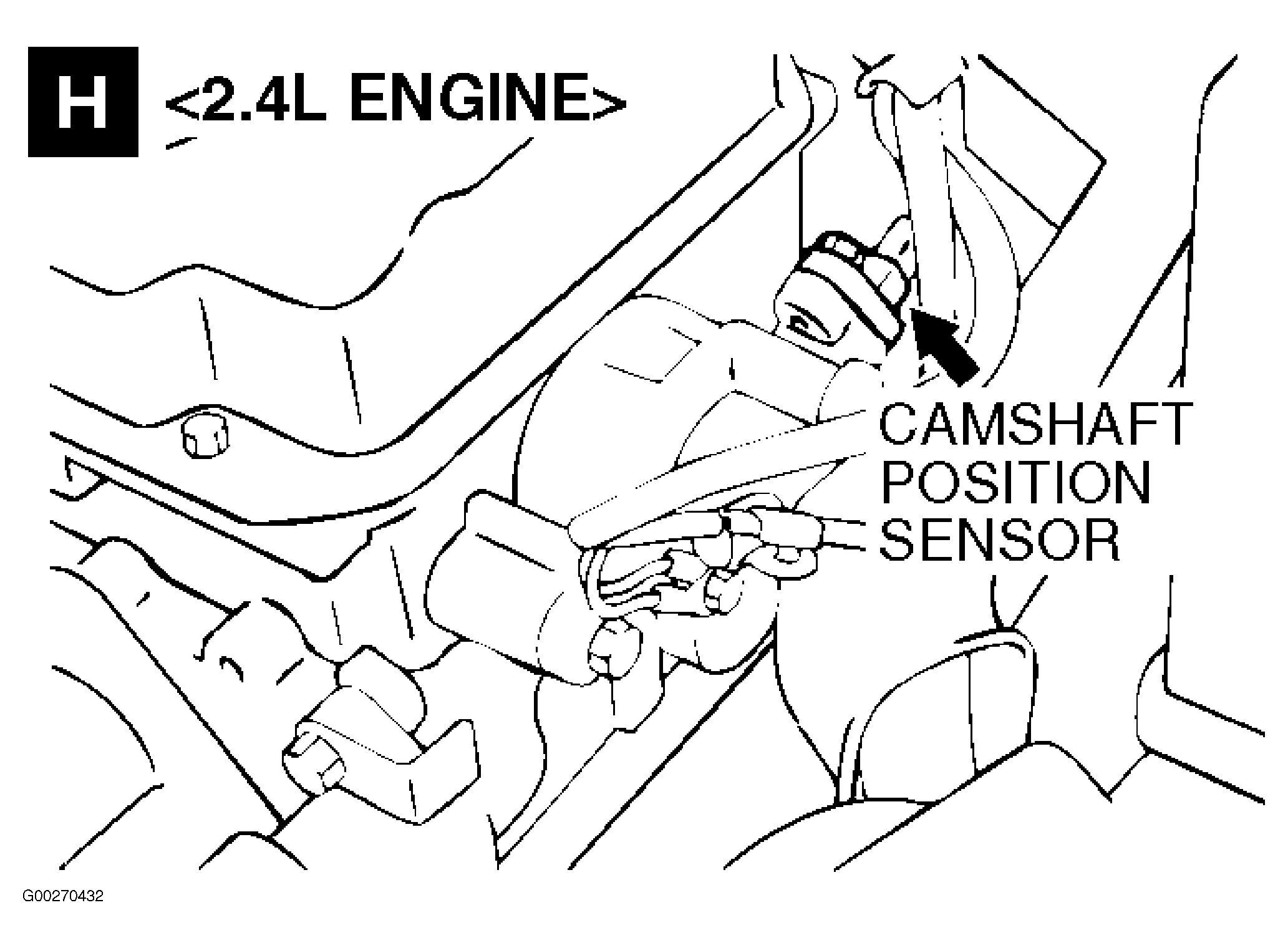

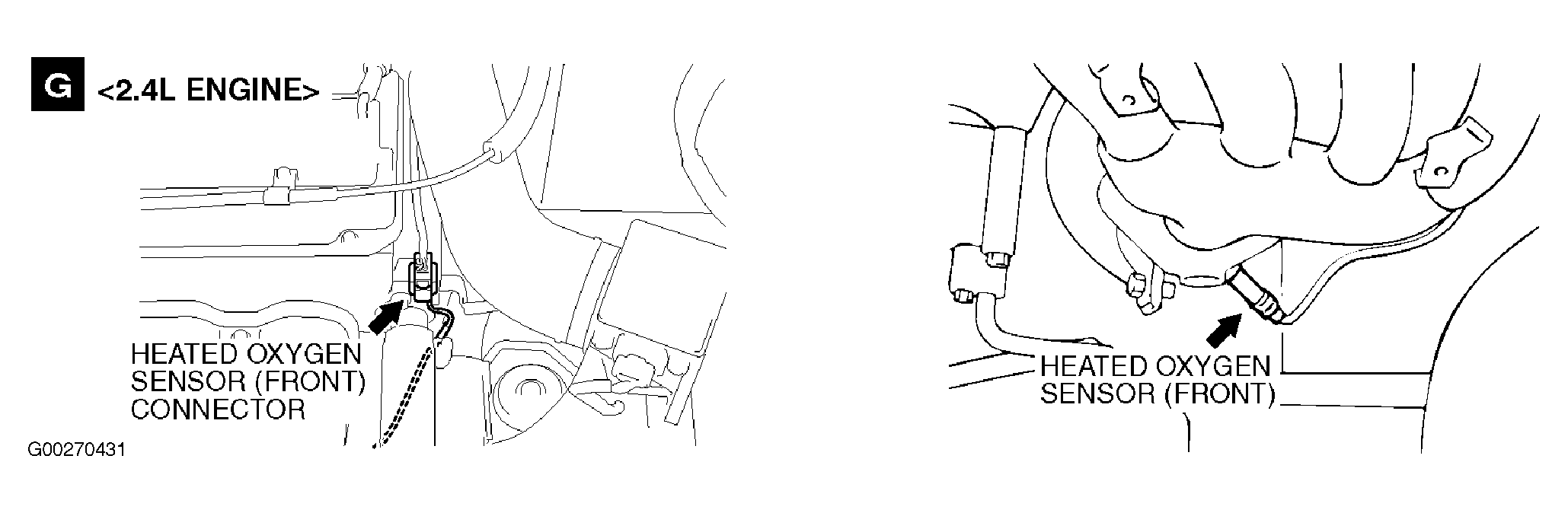

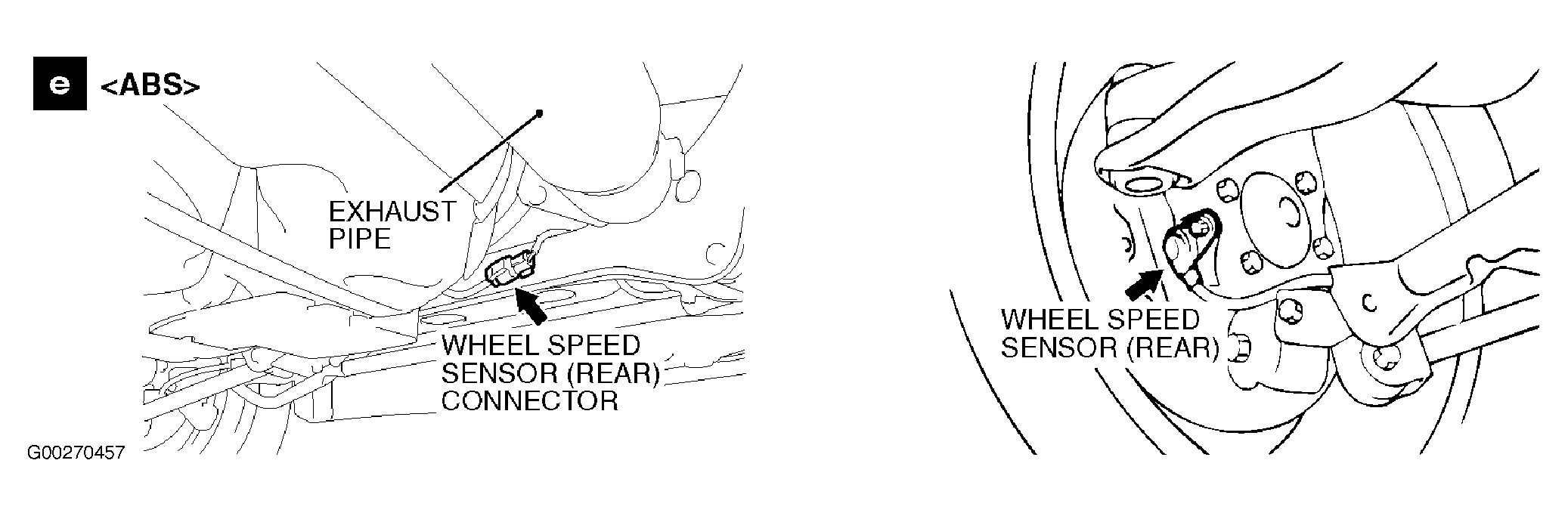

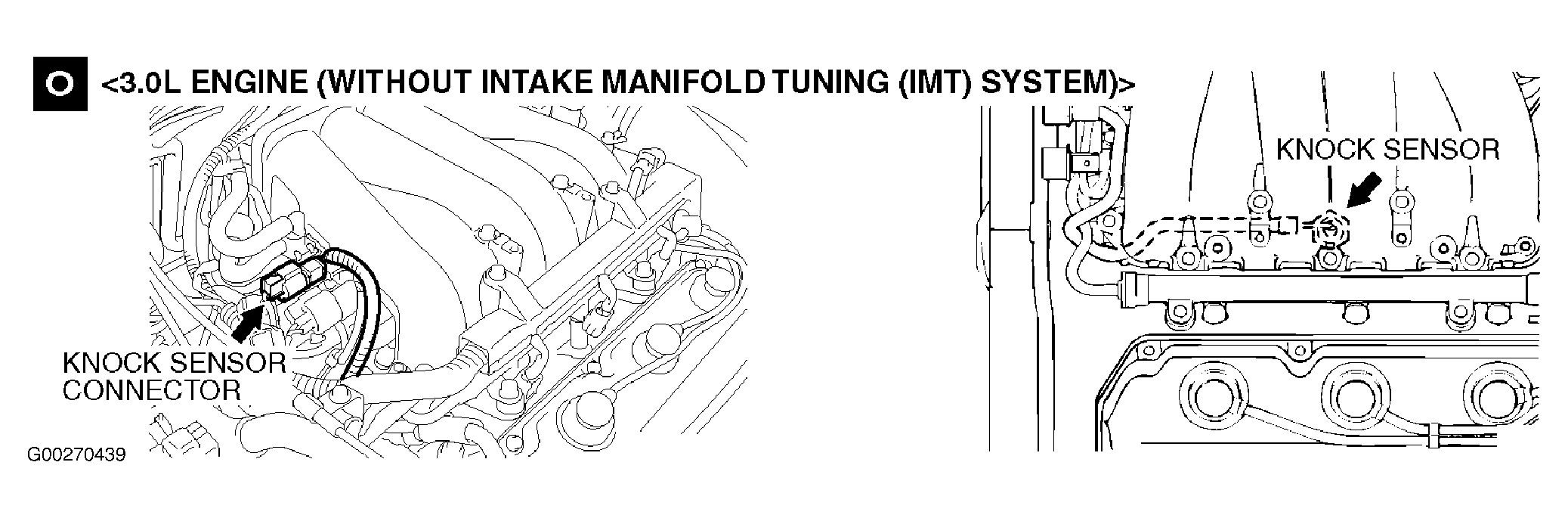

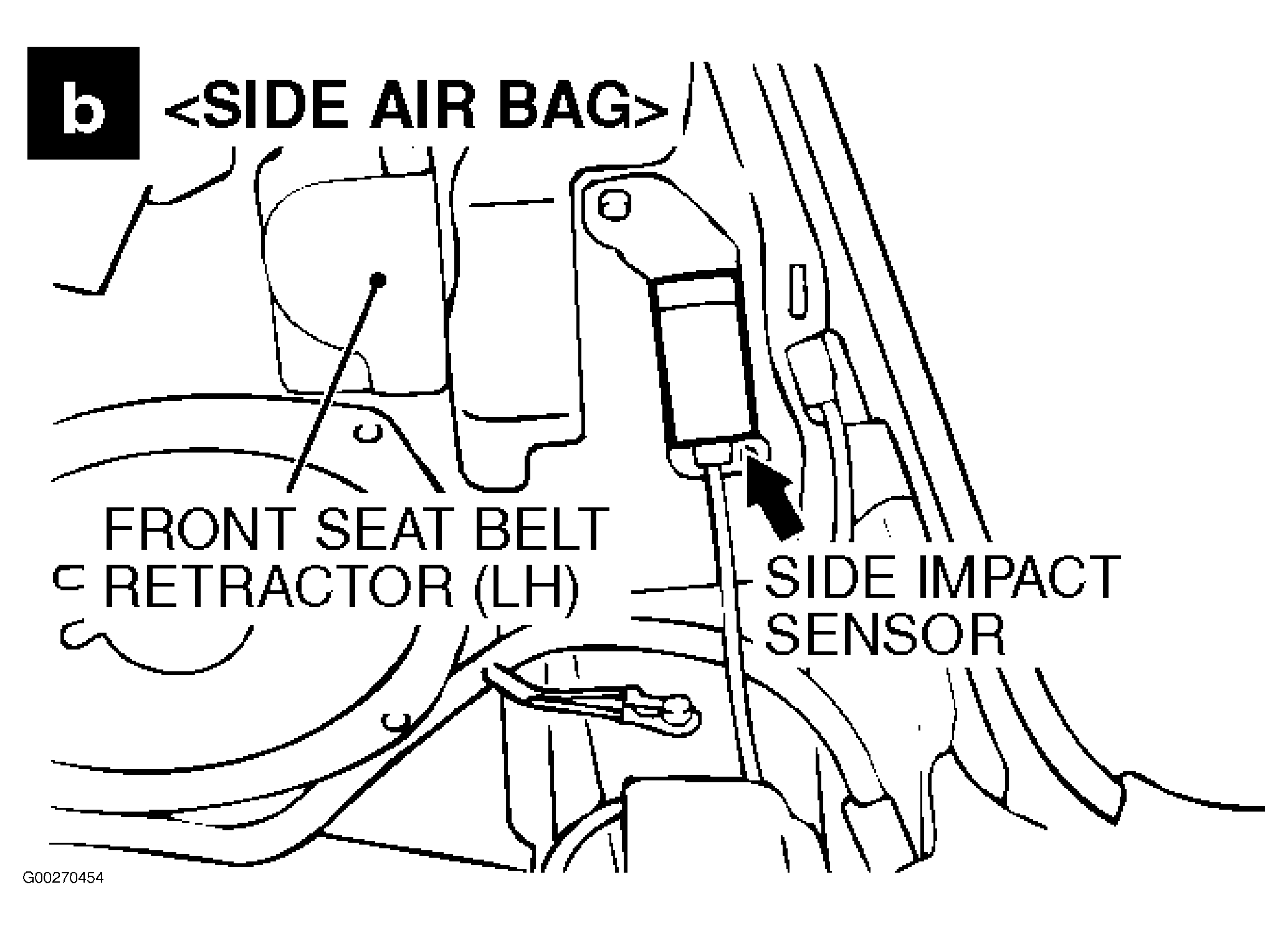

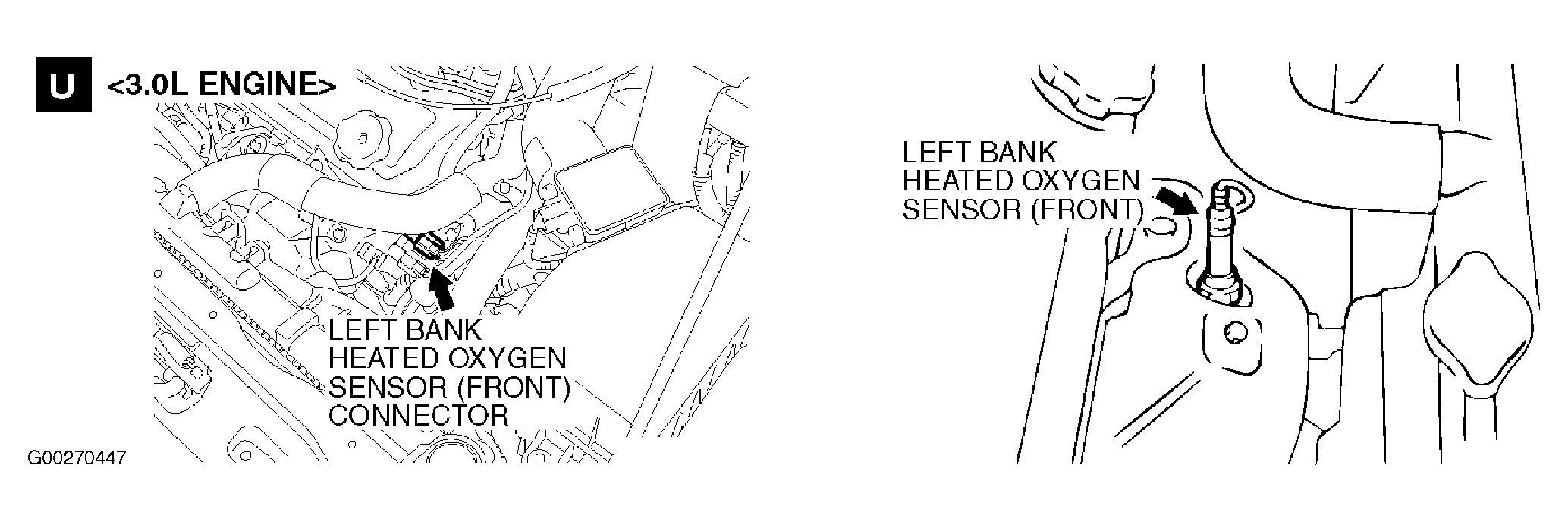

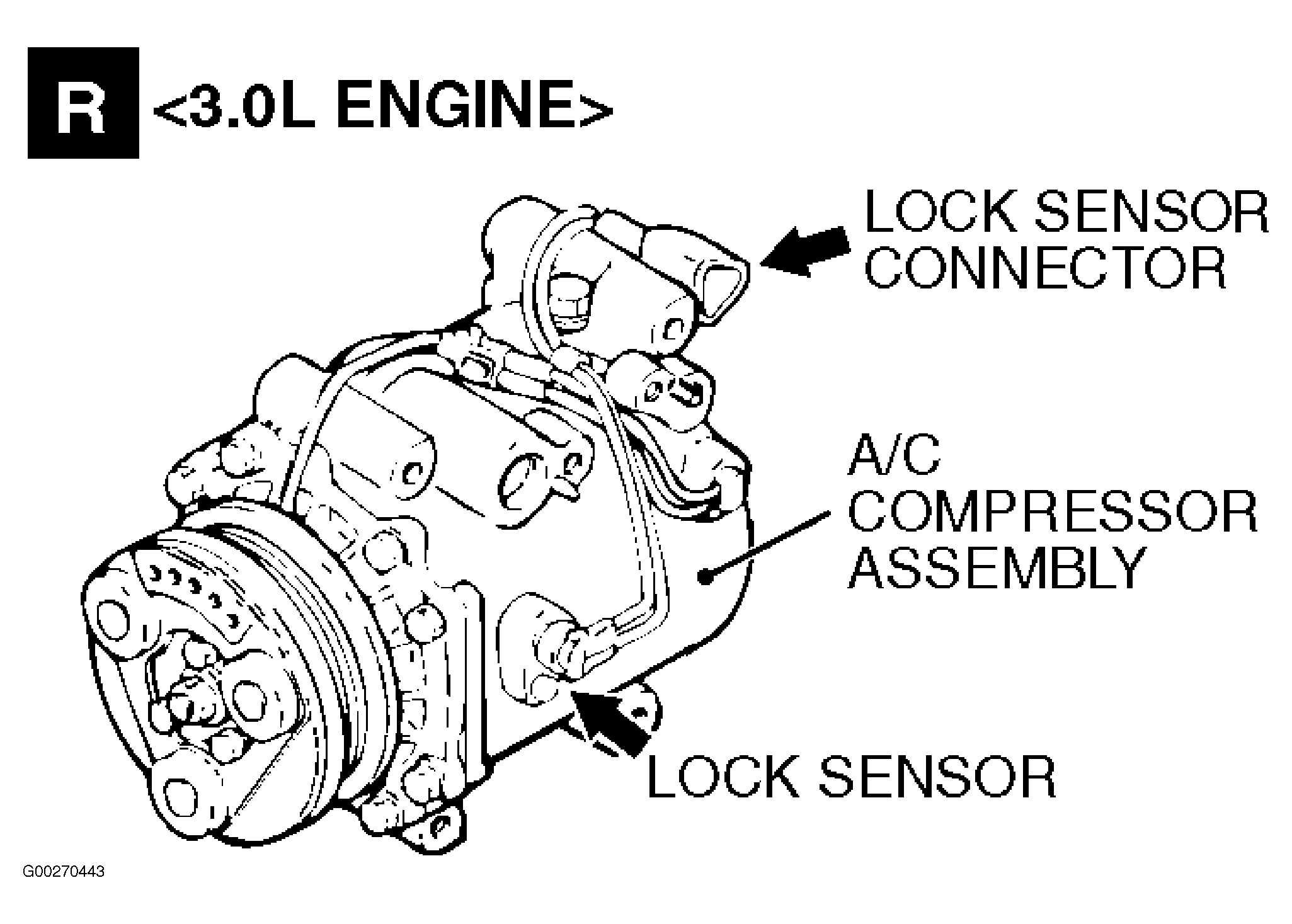

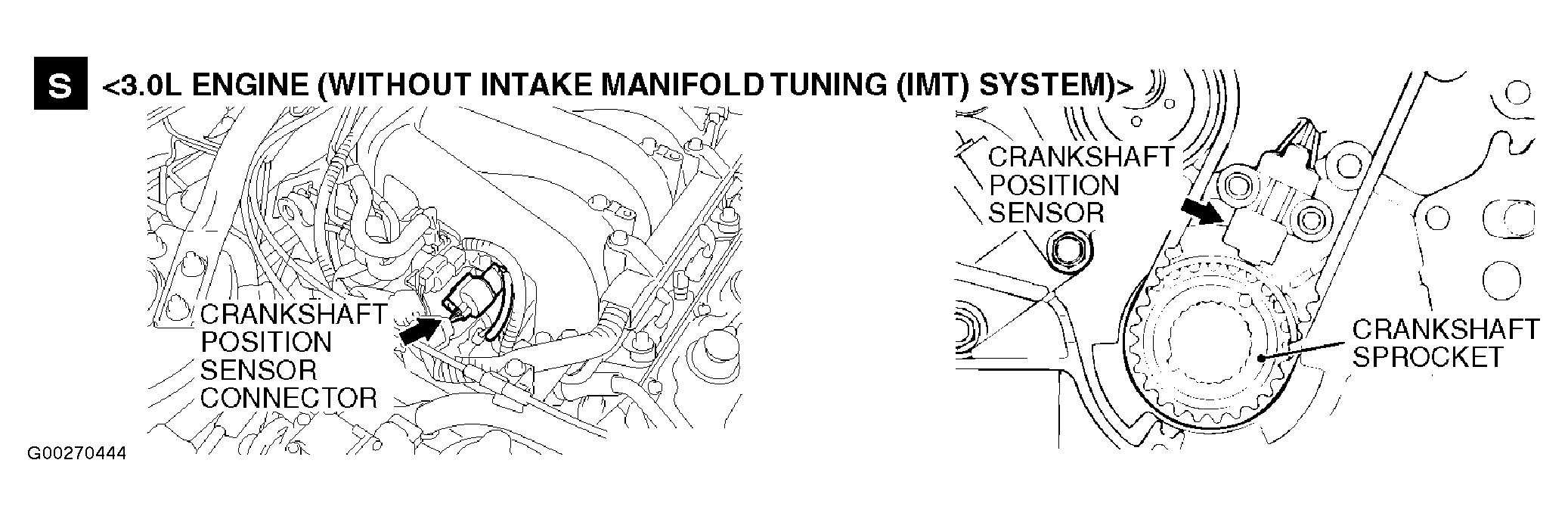

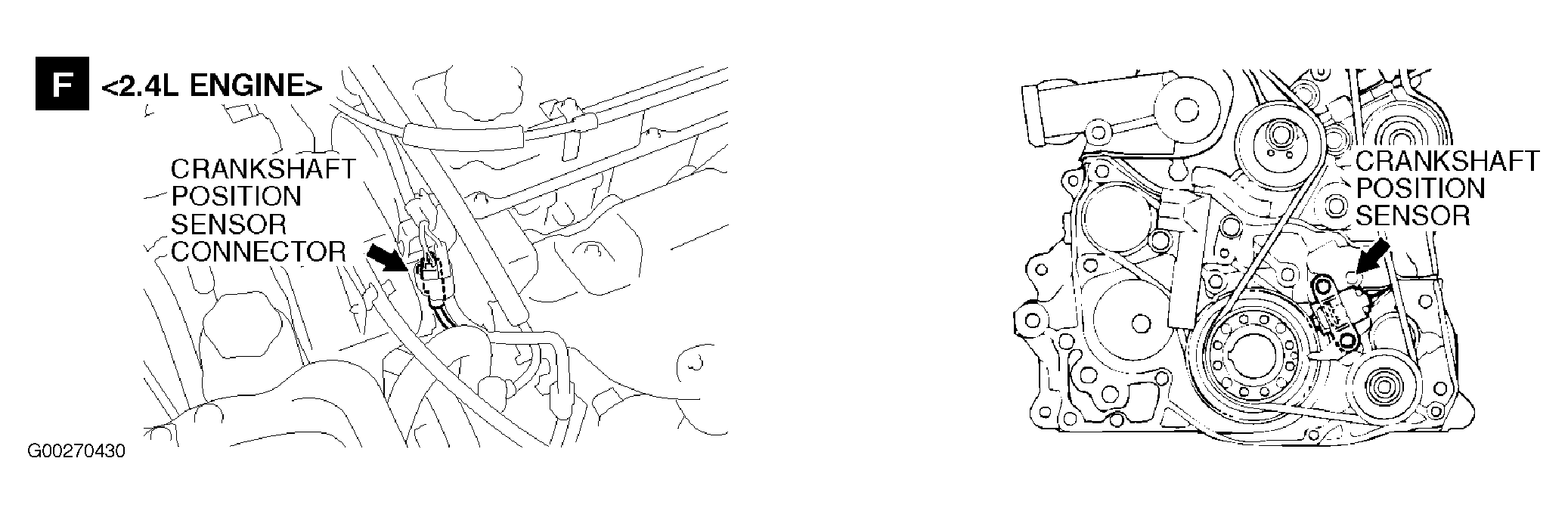

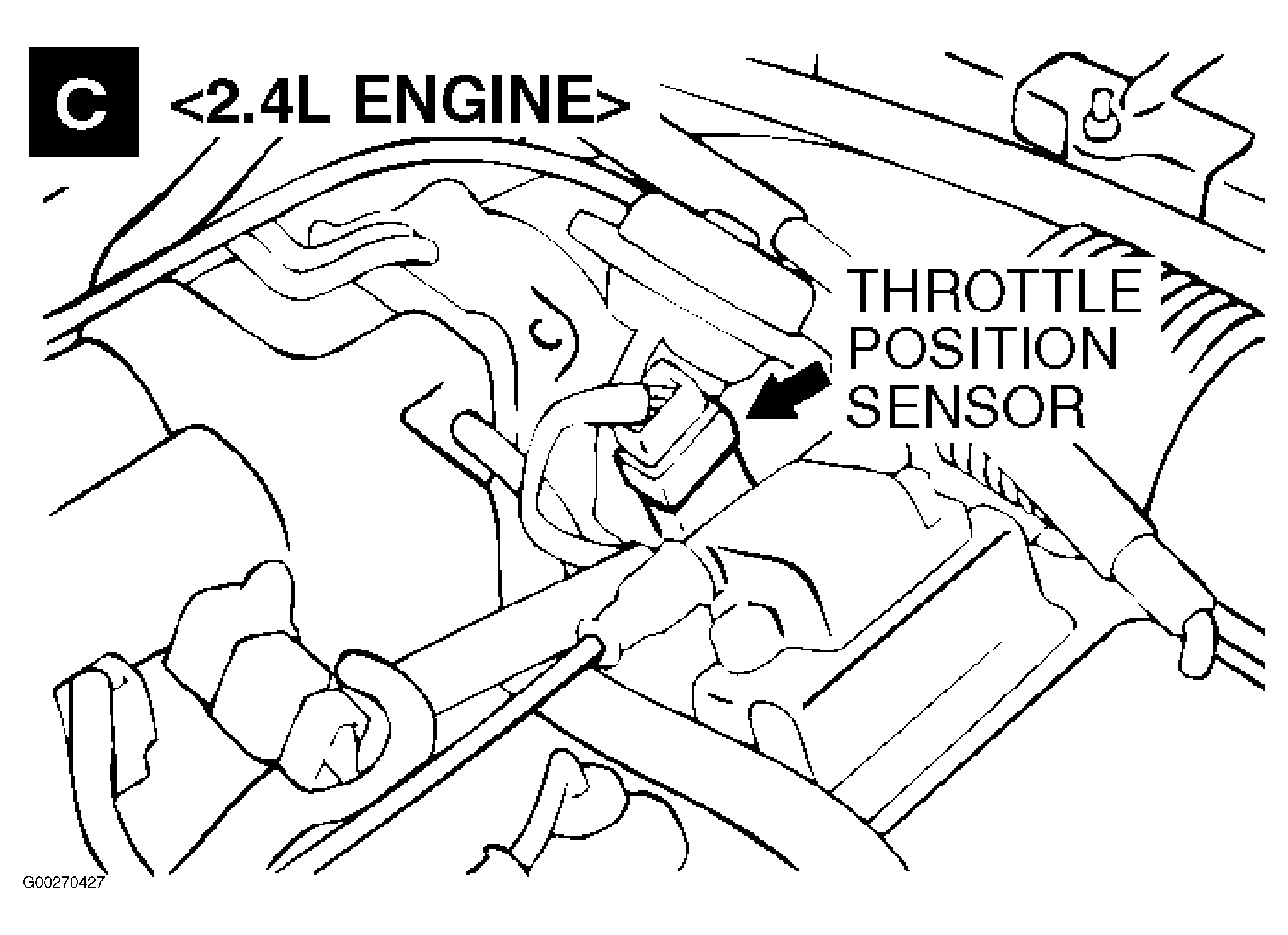

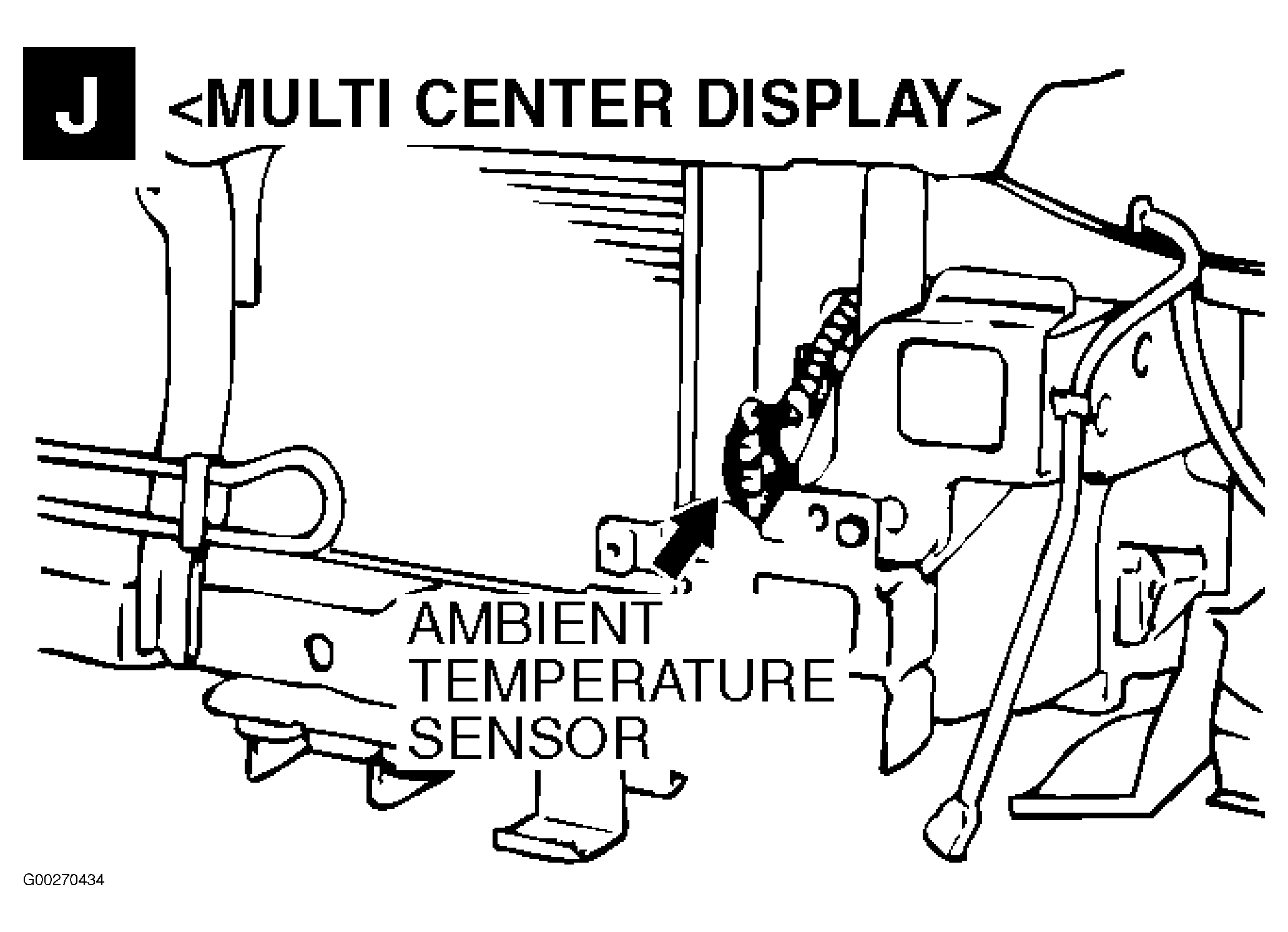

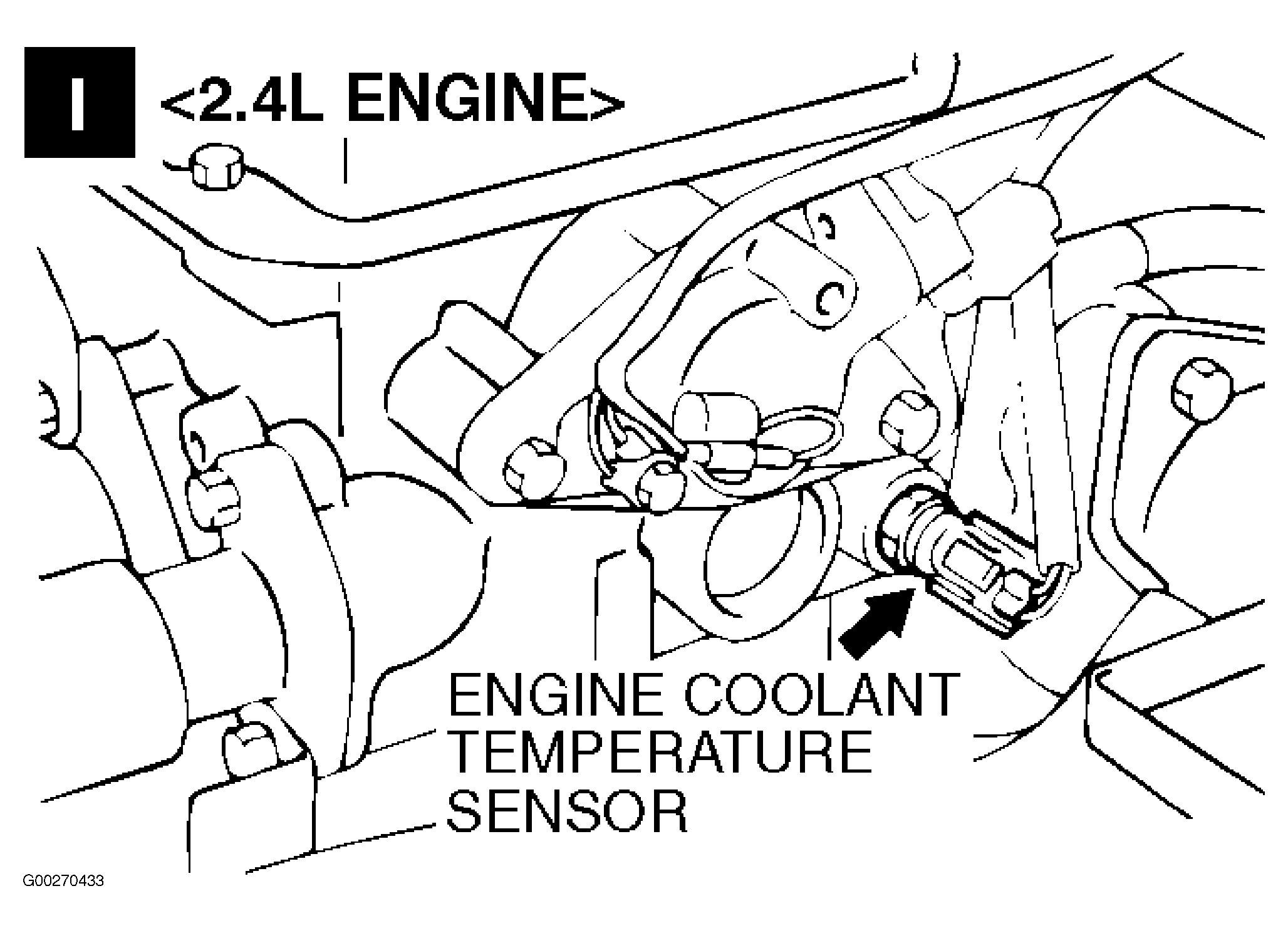

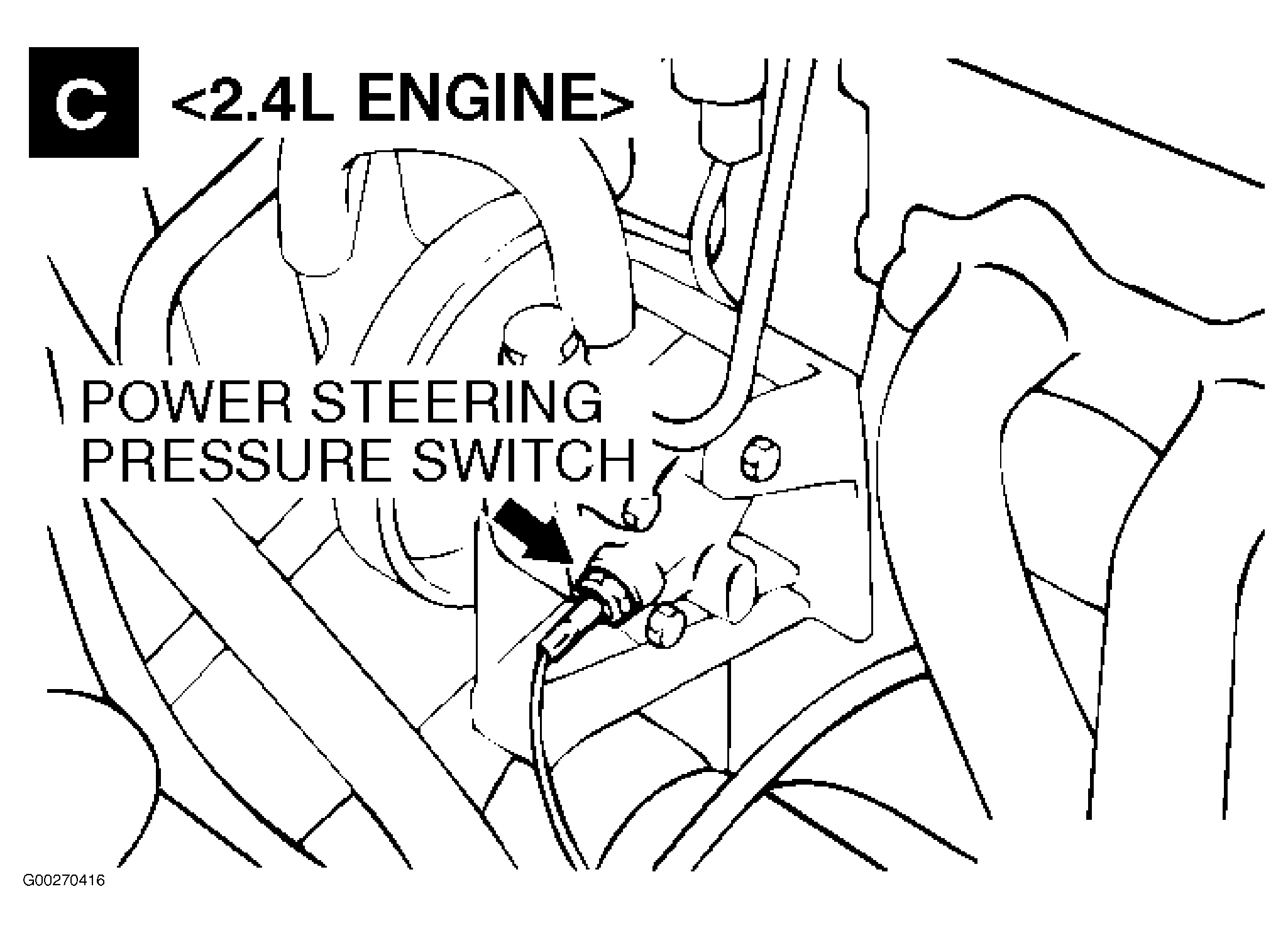

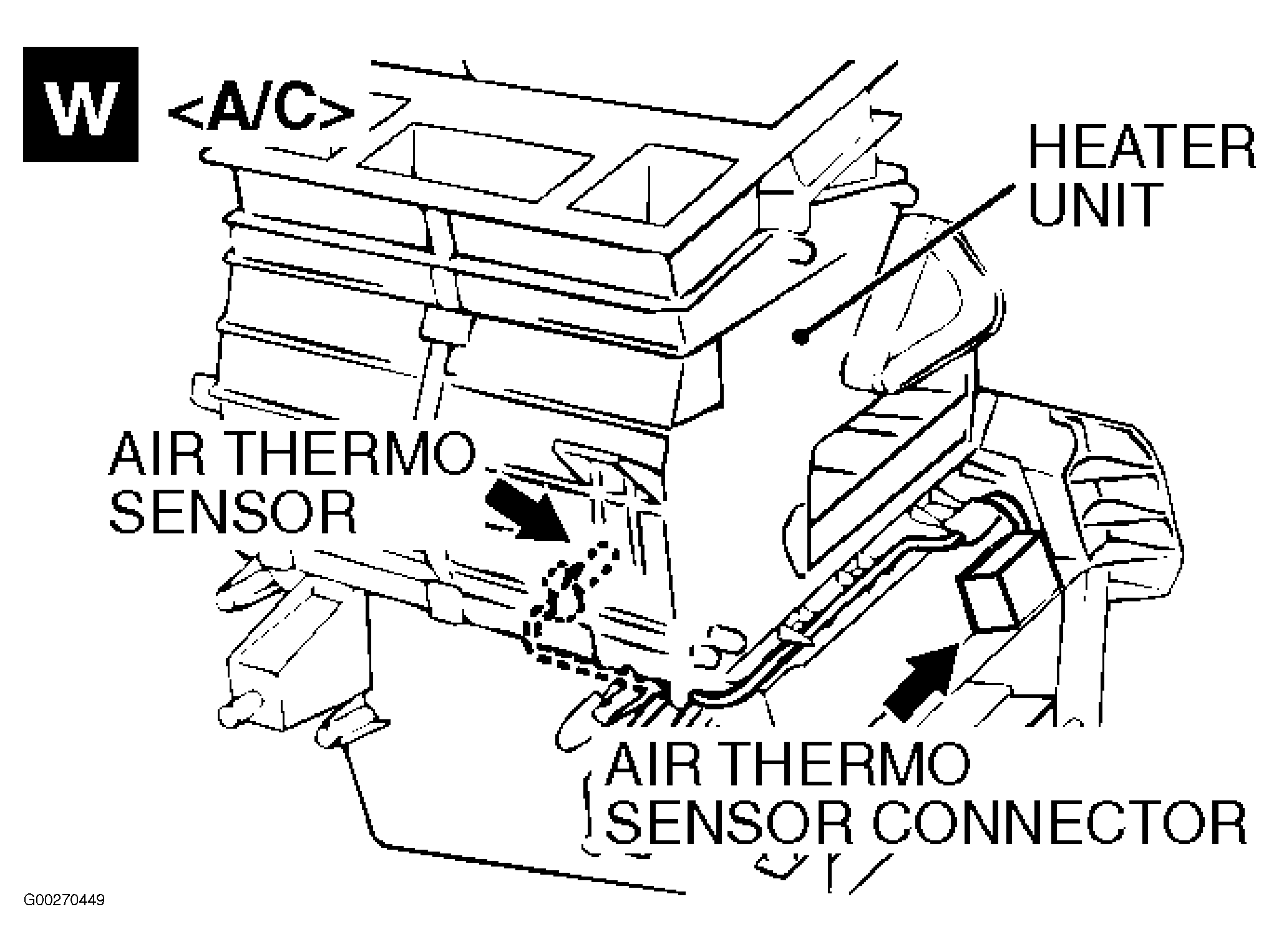

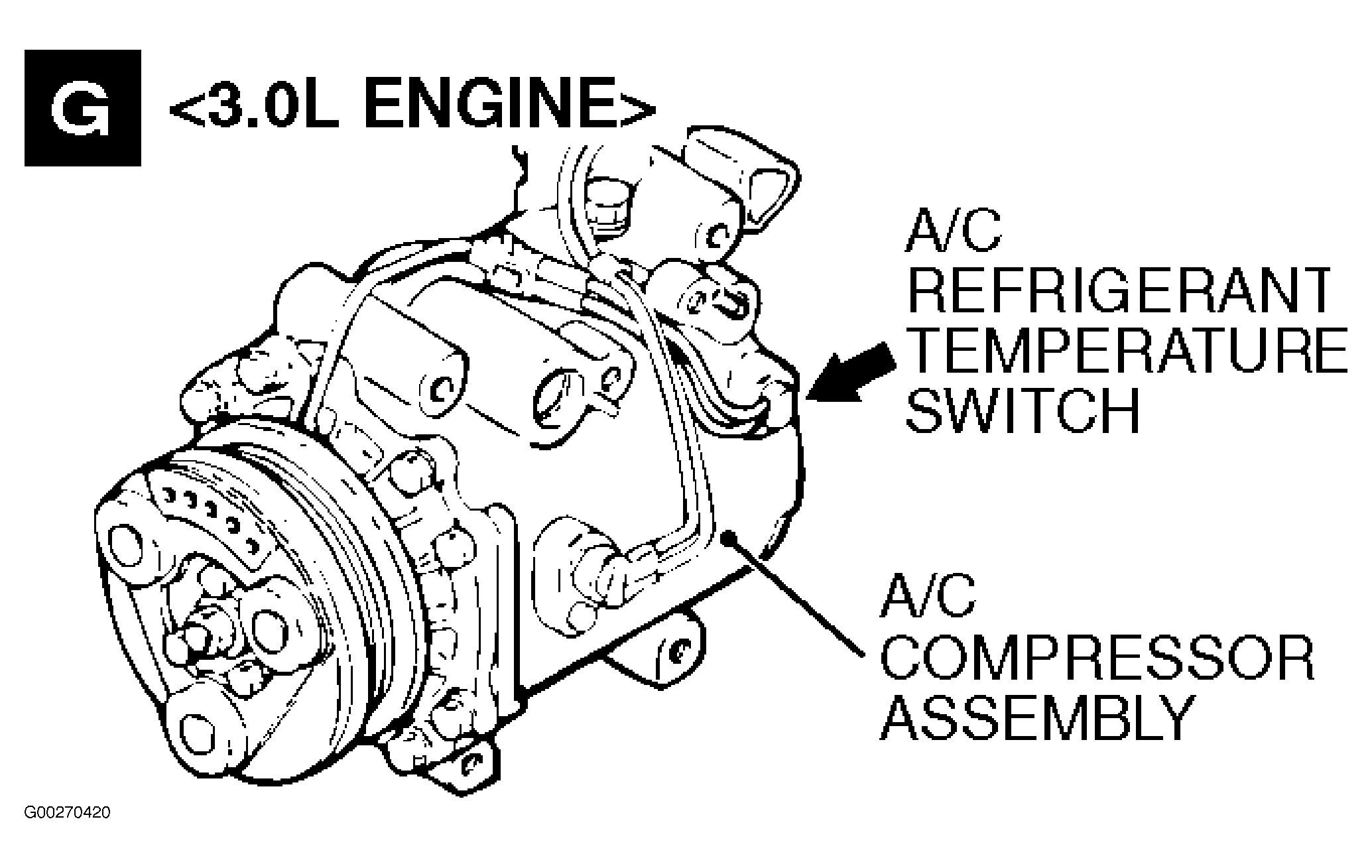

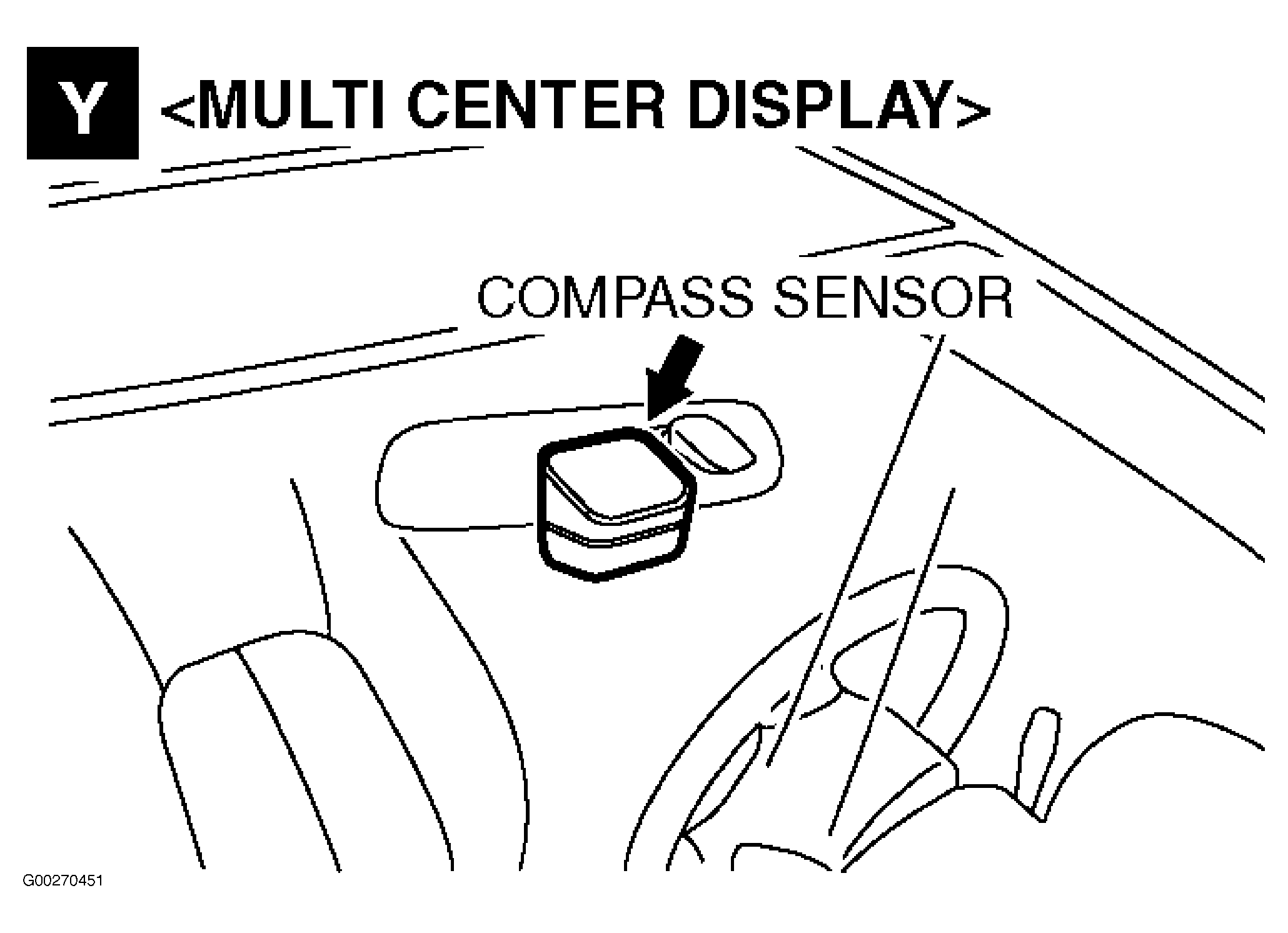

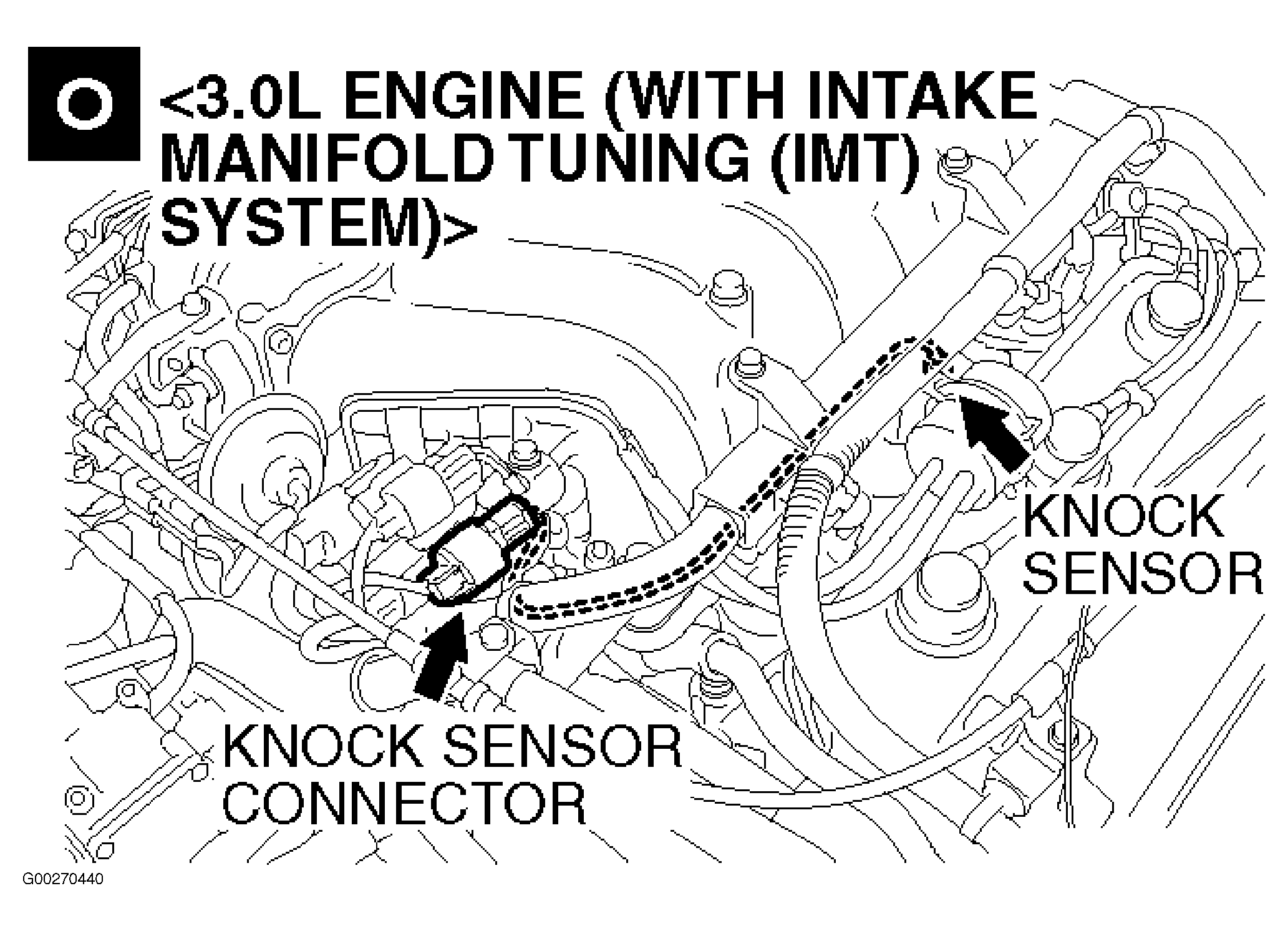

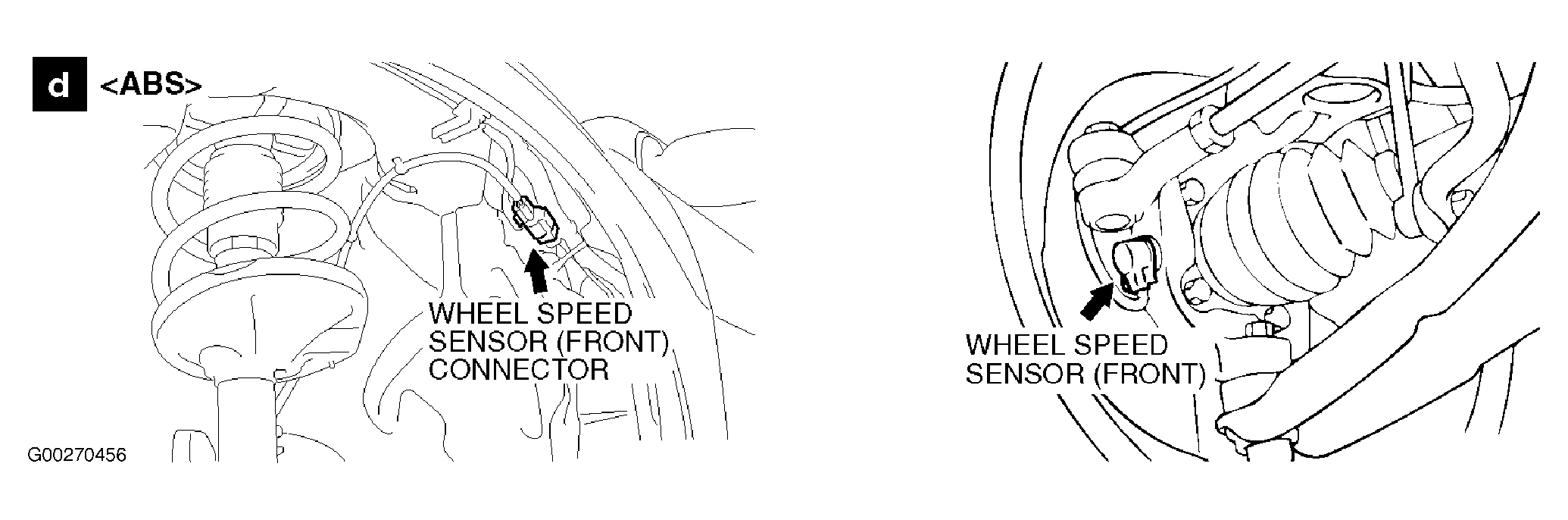

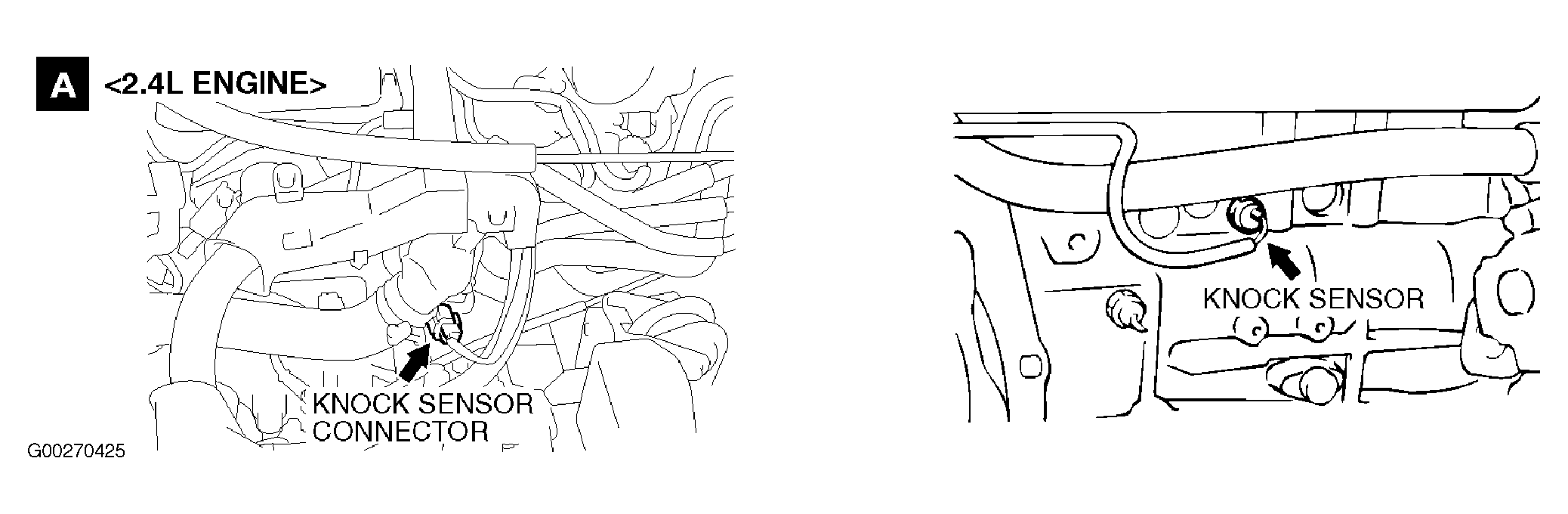

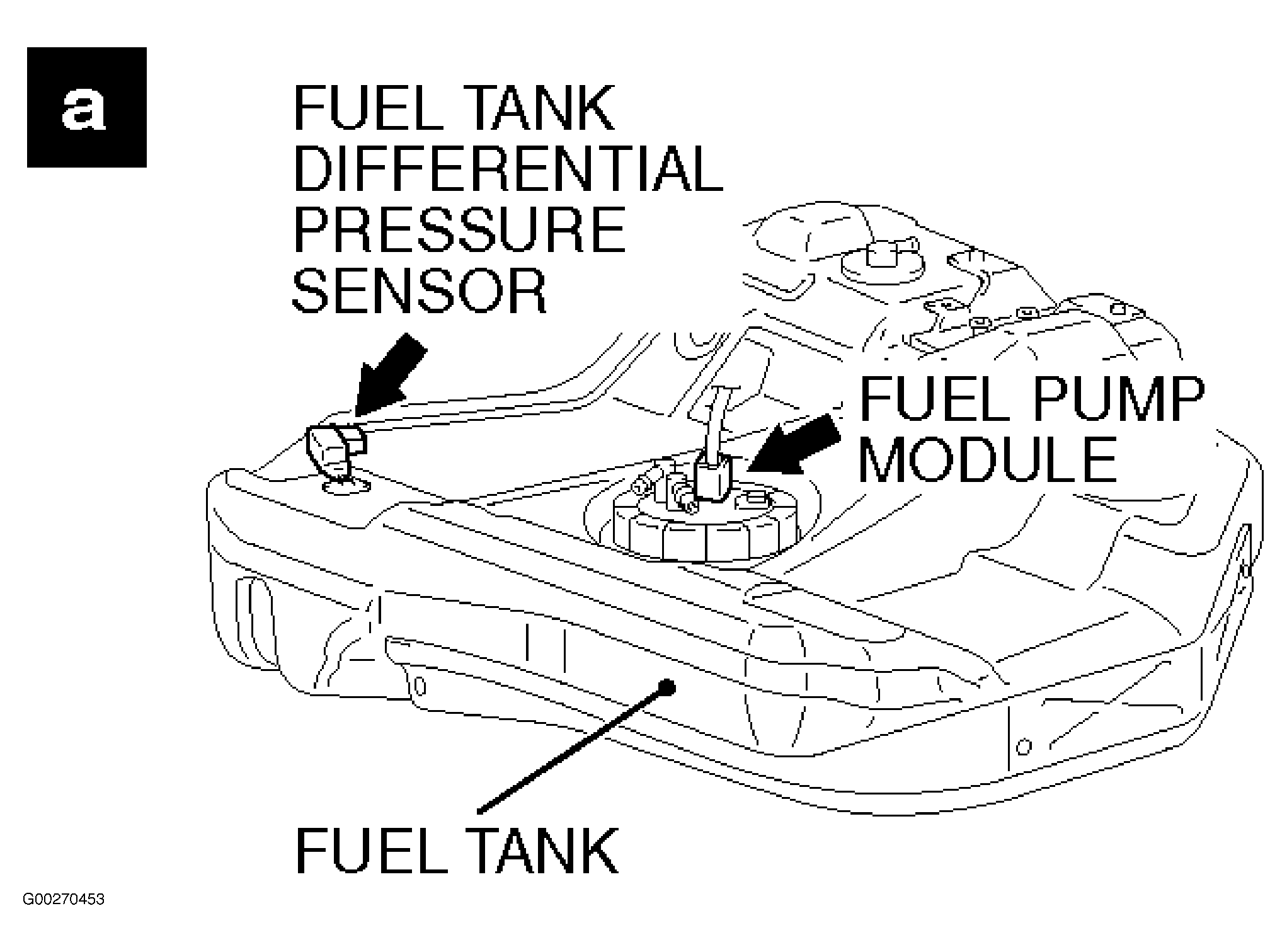

Fig 55: Sensors (1 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Sensors (2 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 57: Sensors (3 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

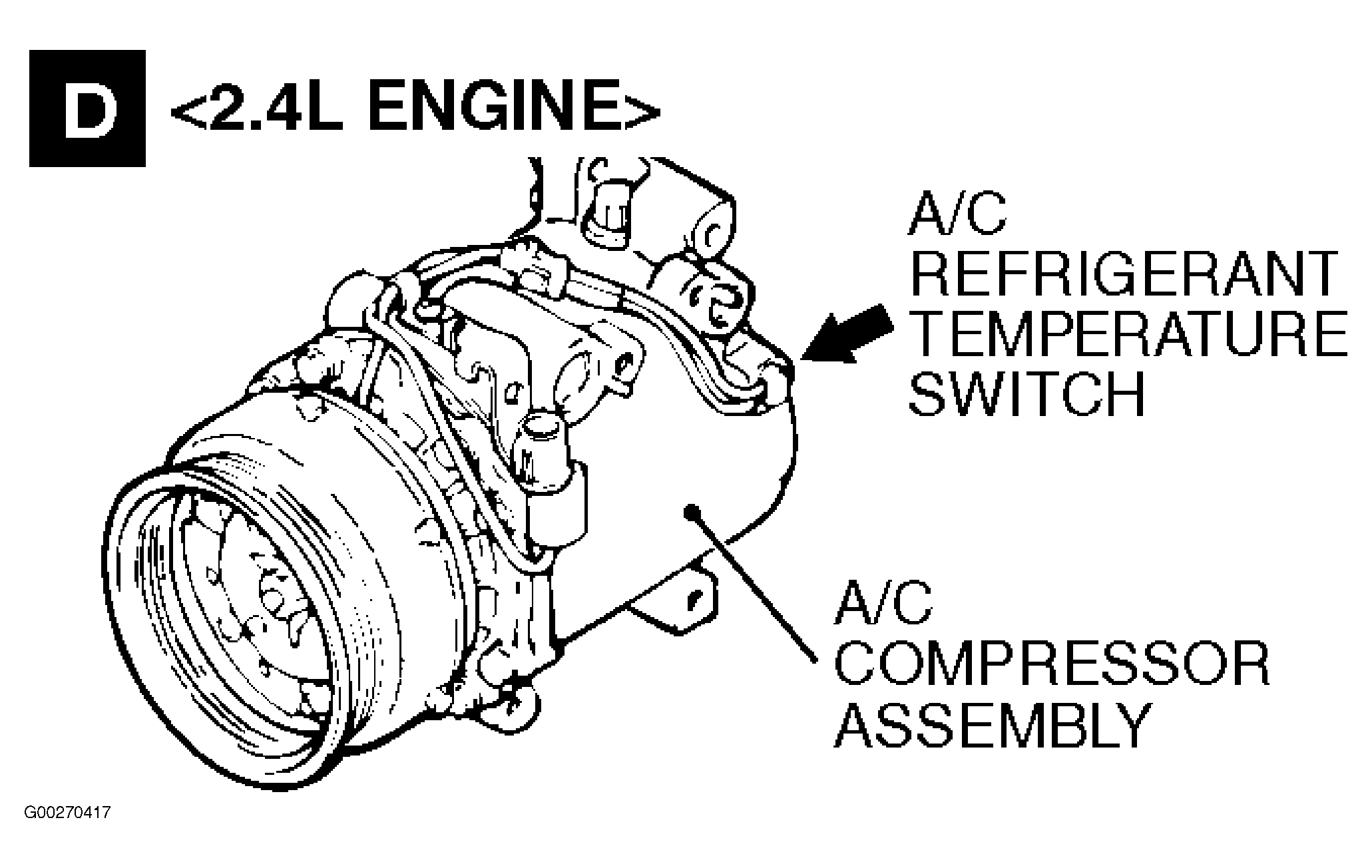

Fig 58: Sensors (4 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

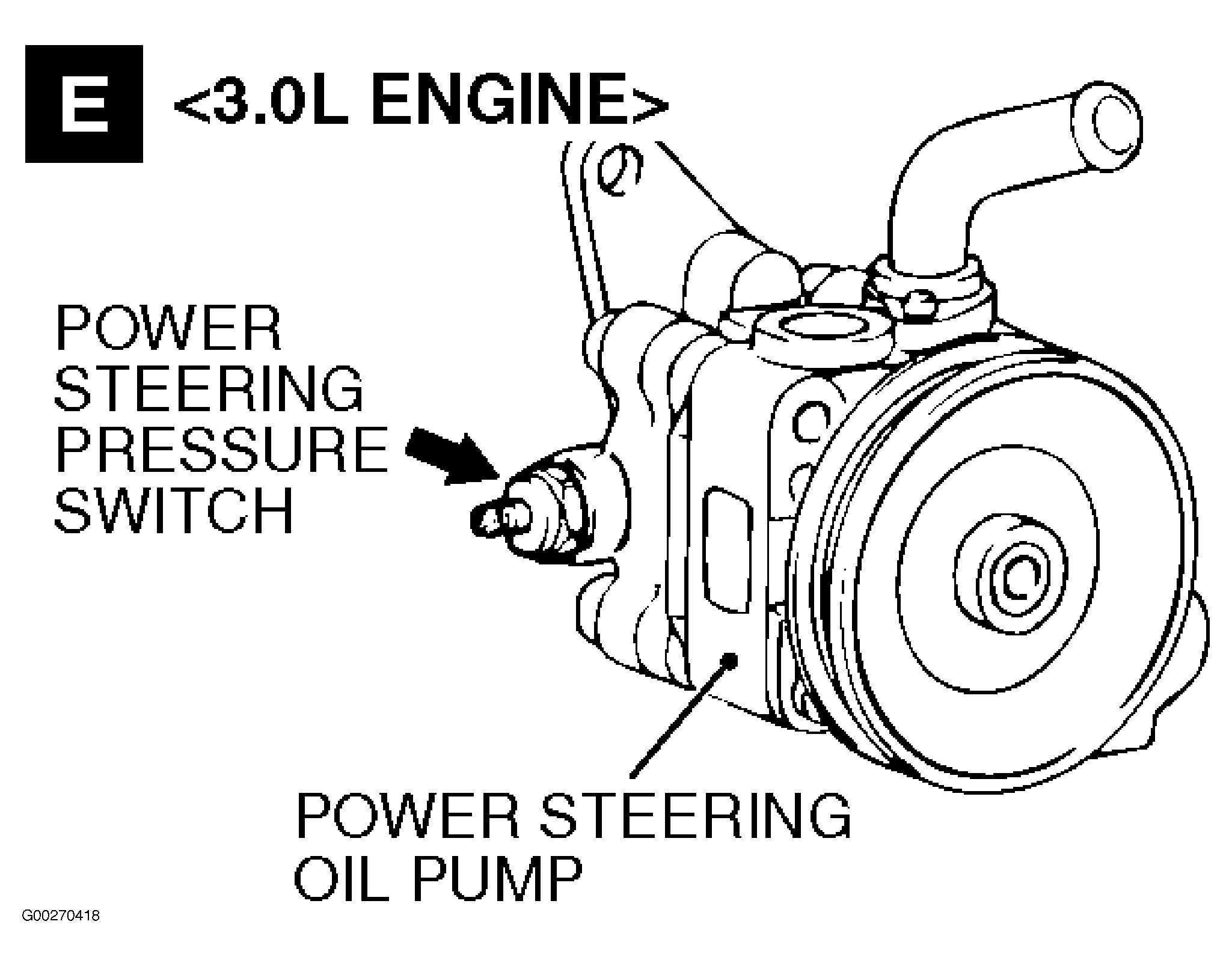

Fig 59: Sensors (5 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

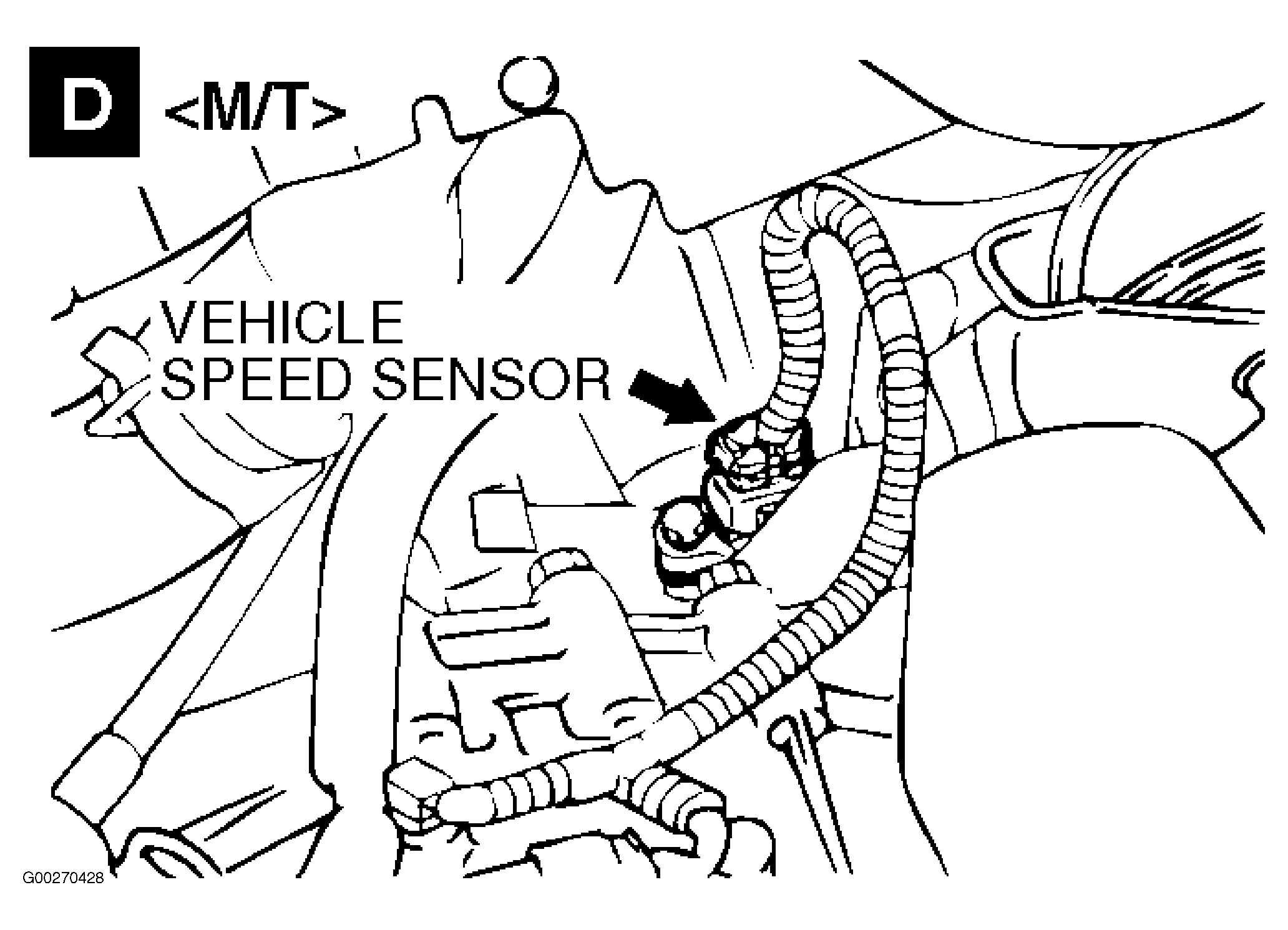

Fig 60: Sensors (6 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 61: Sensors (7 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 62: Sensors (8 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Sensors (9 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 64: Sensors (10 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Sensors (11 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

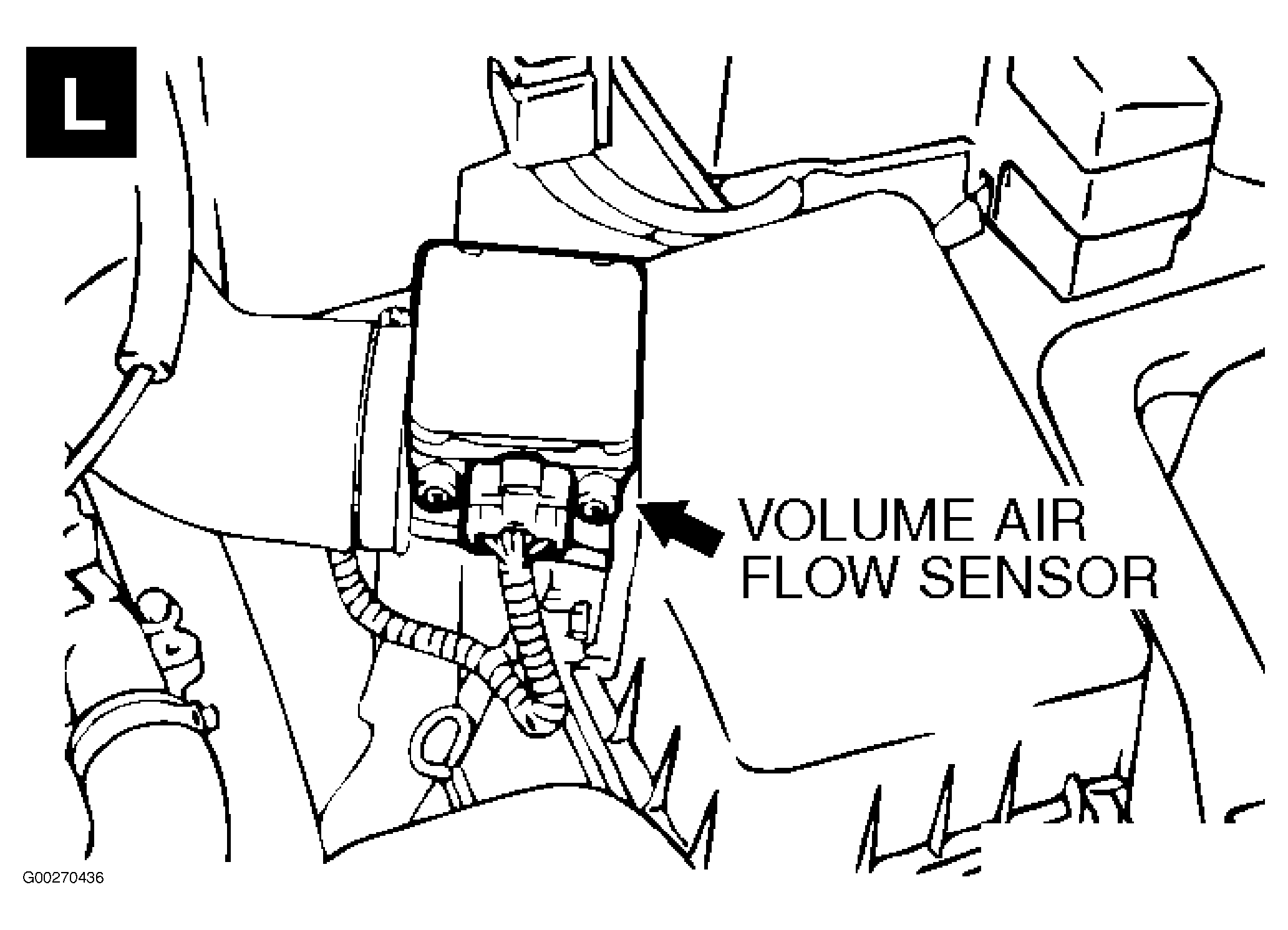

Fig 66: Sensors (12 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 67: Sensors (13 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

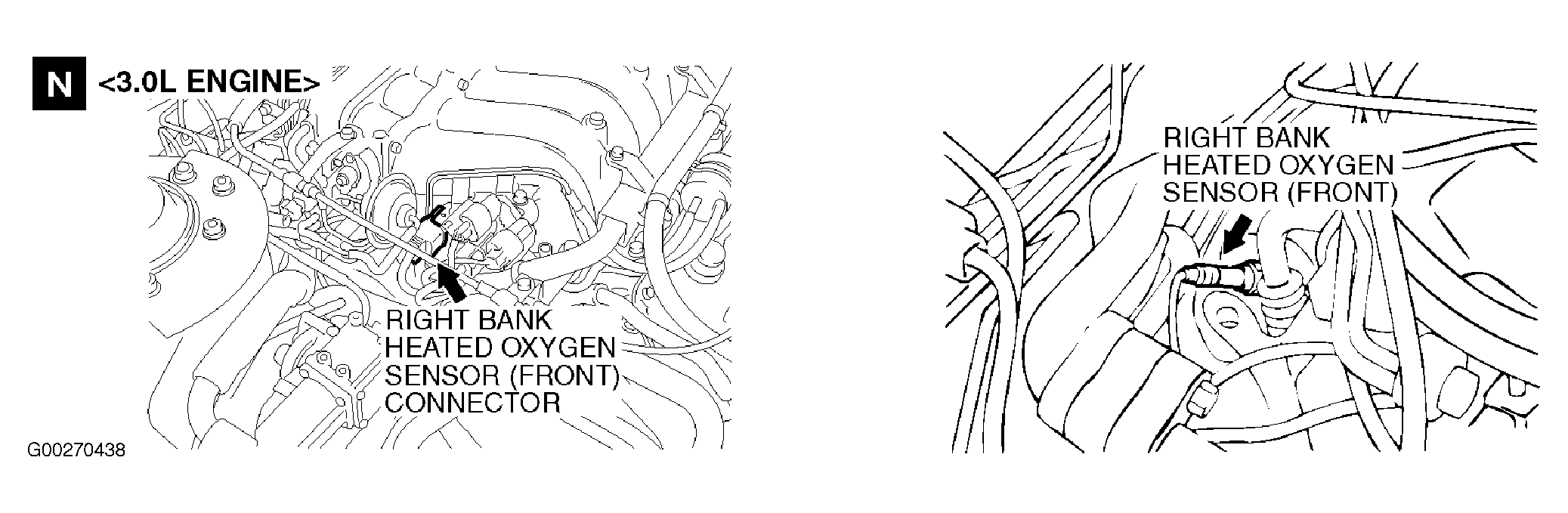

Fig 68: Sensors (14 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

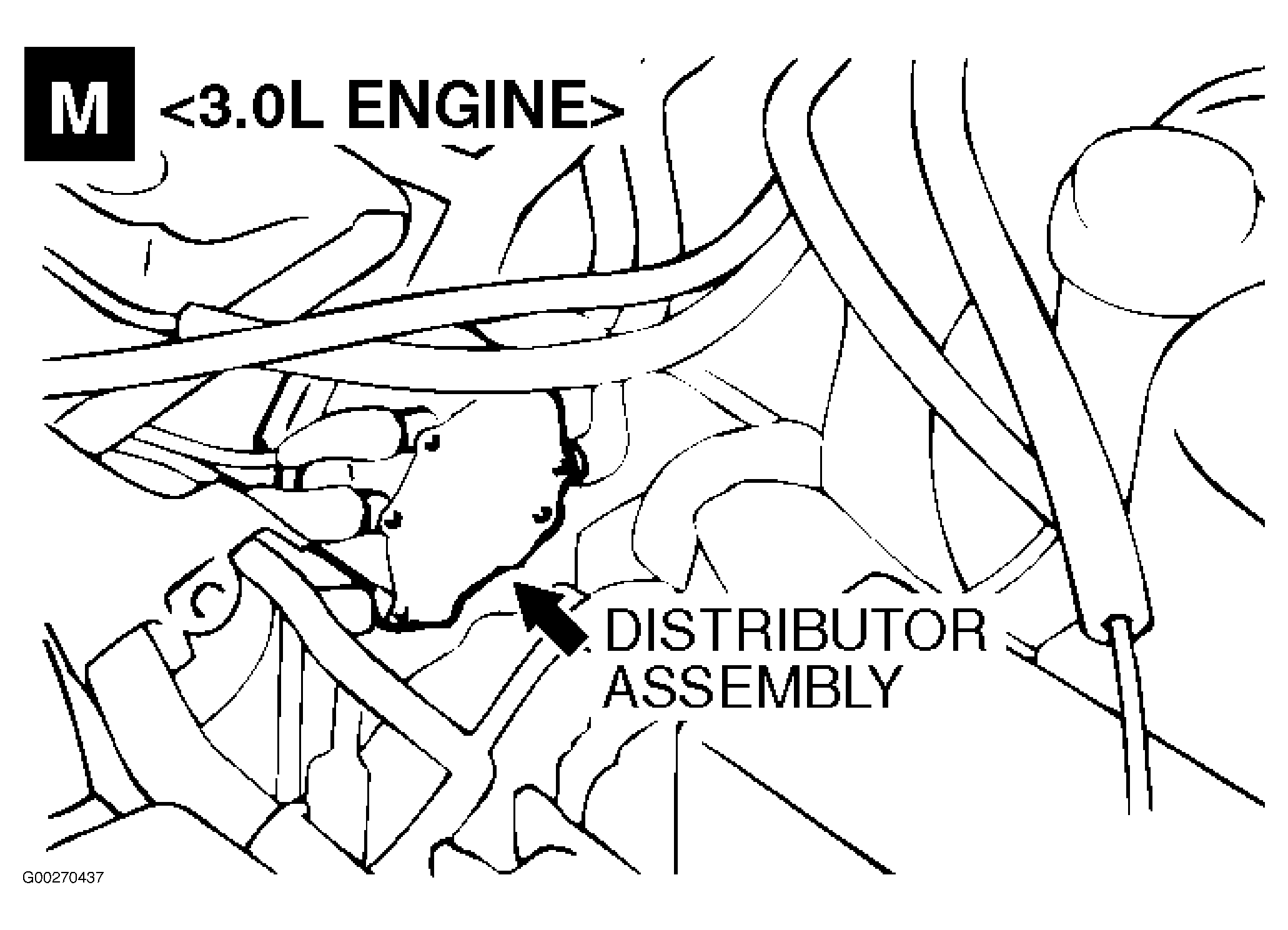

Fig 69: Sensors (15 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 70: Sensors (16 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 71: Sensors (17 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Sensors (18 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 73: Sensors (19 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

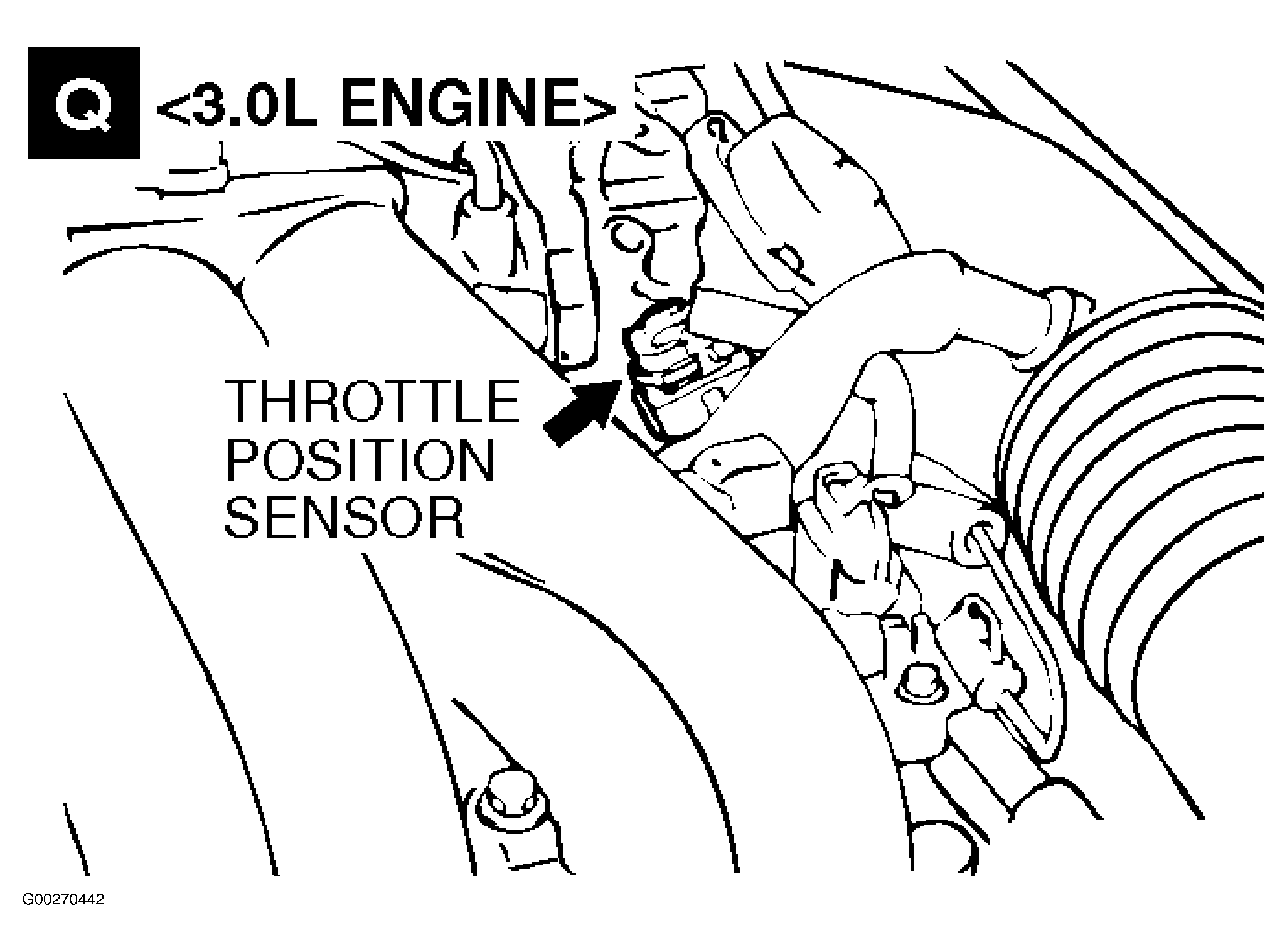

Fig 74: Sensors (20 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 75: Sensors (21 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 76: Sensors (22 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 77: Sensors (23 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 78: Sensors (24 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 79: Sensors (25 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 80: Sensors (26 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 81: Sensors (27 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

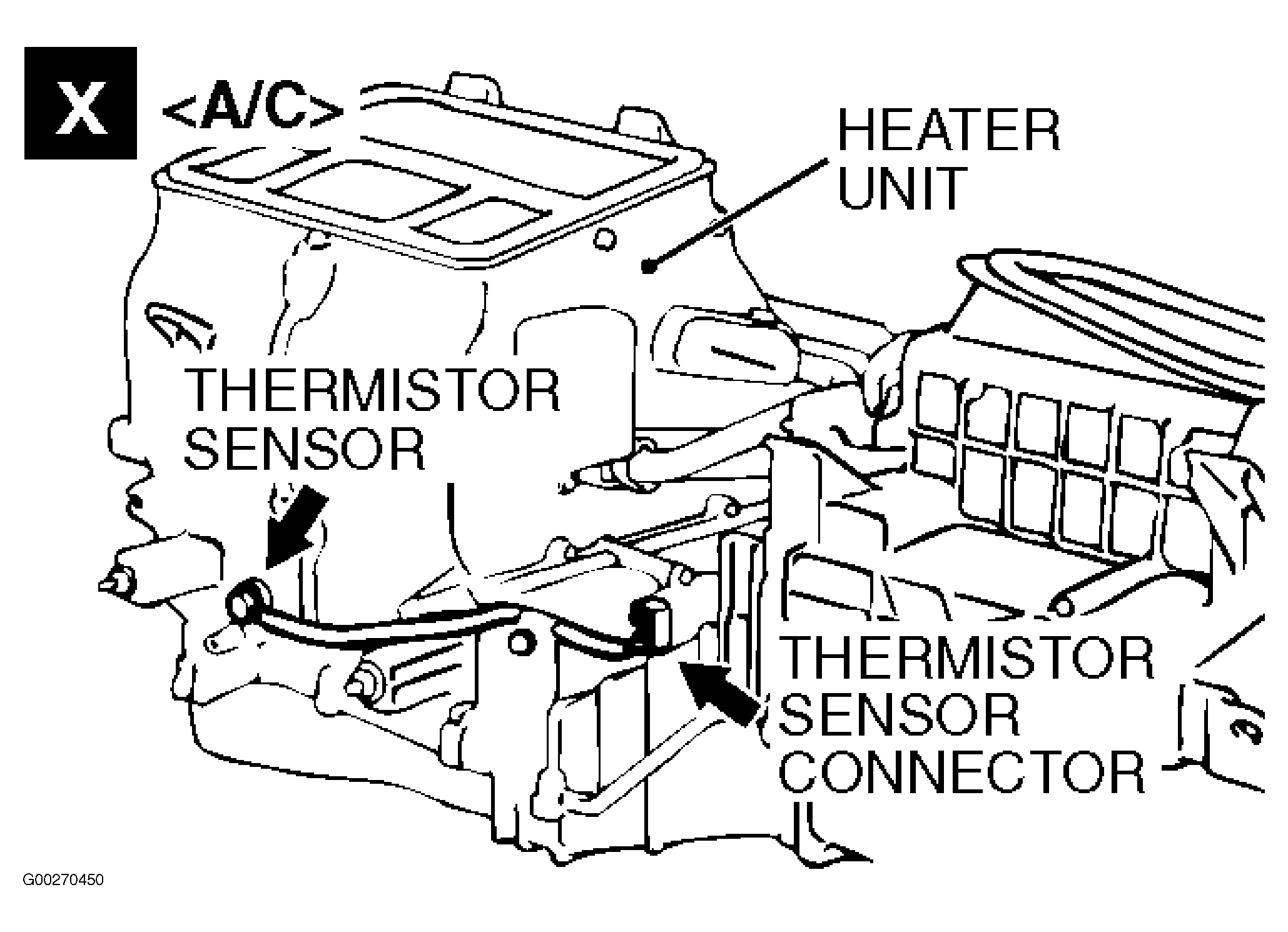

Fig 82: Sensors (28 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 83: Sensors (29 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 84: Sensors (30 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 85: Sensors (31 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 86: Sensors (32 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 87: Sensors (33 Of 33)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

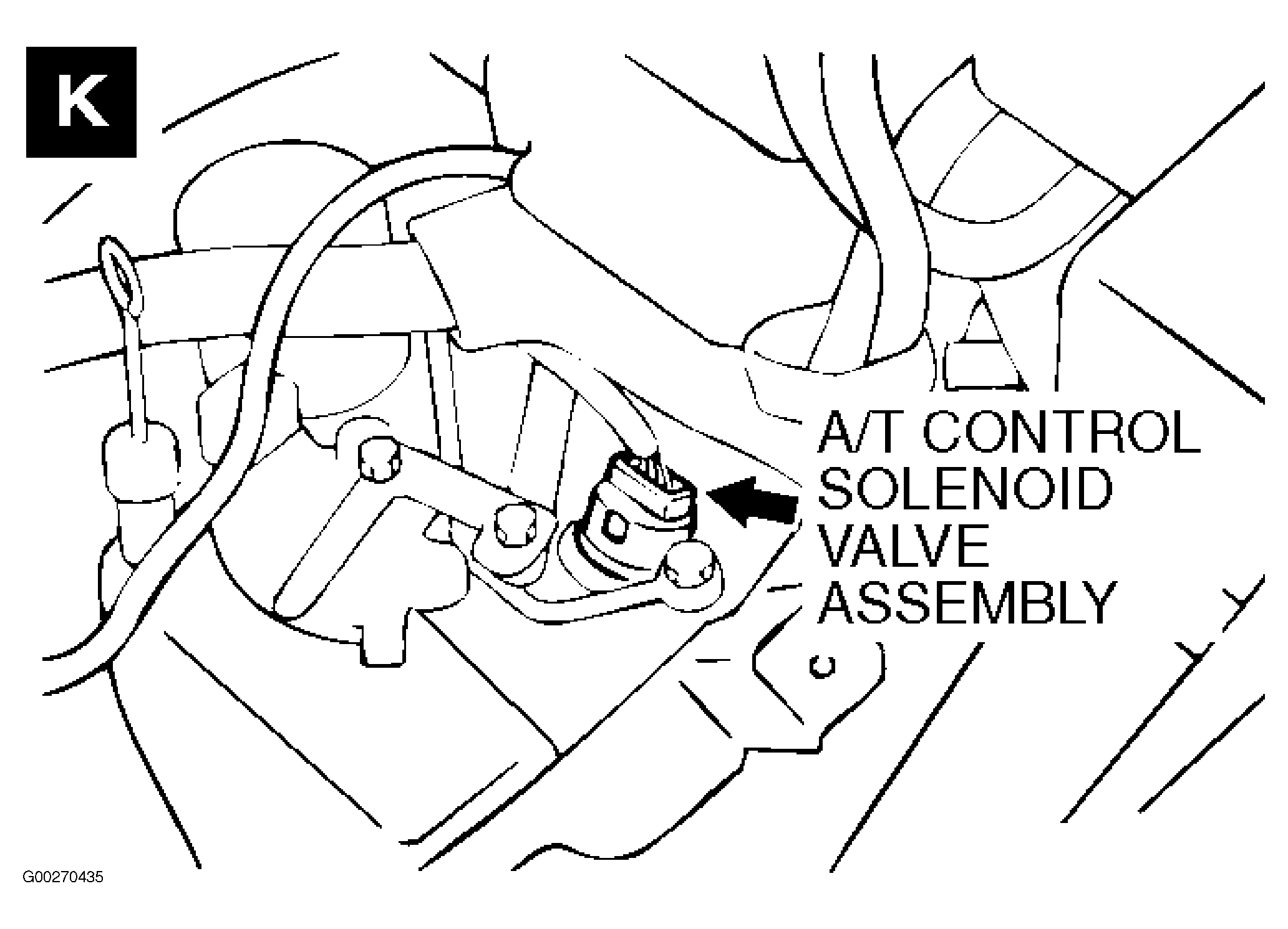

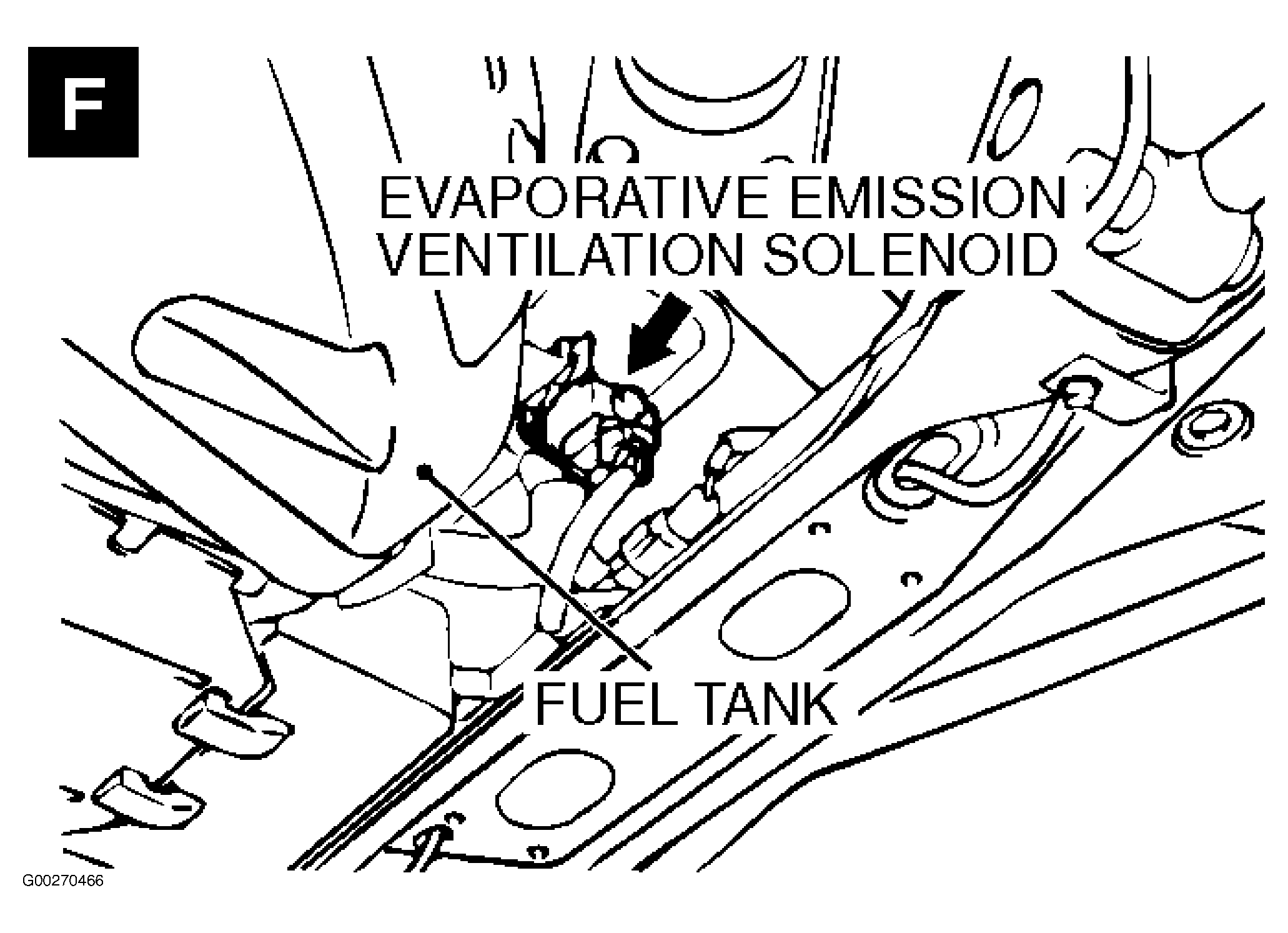

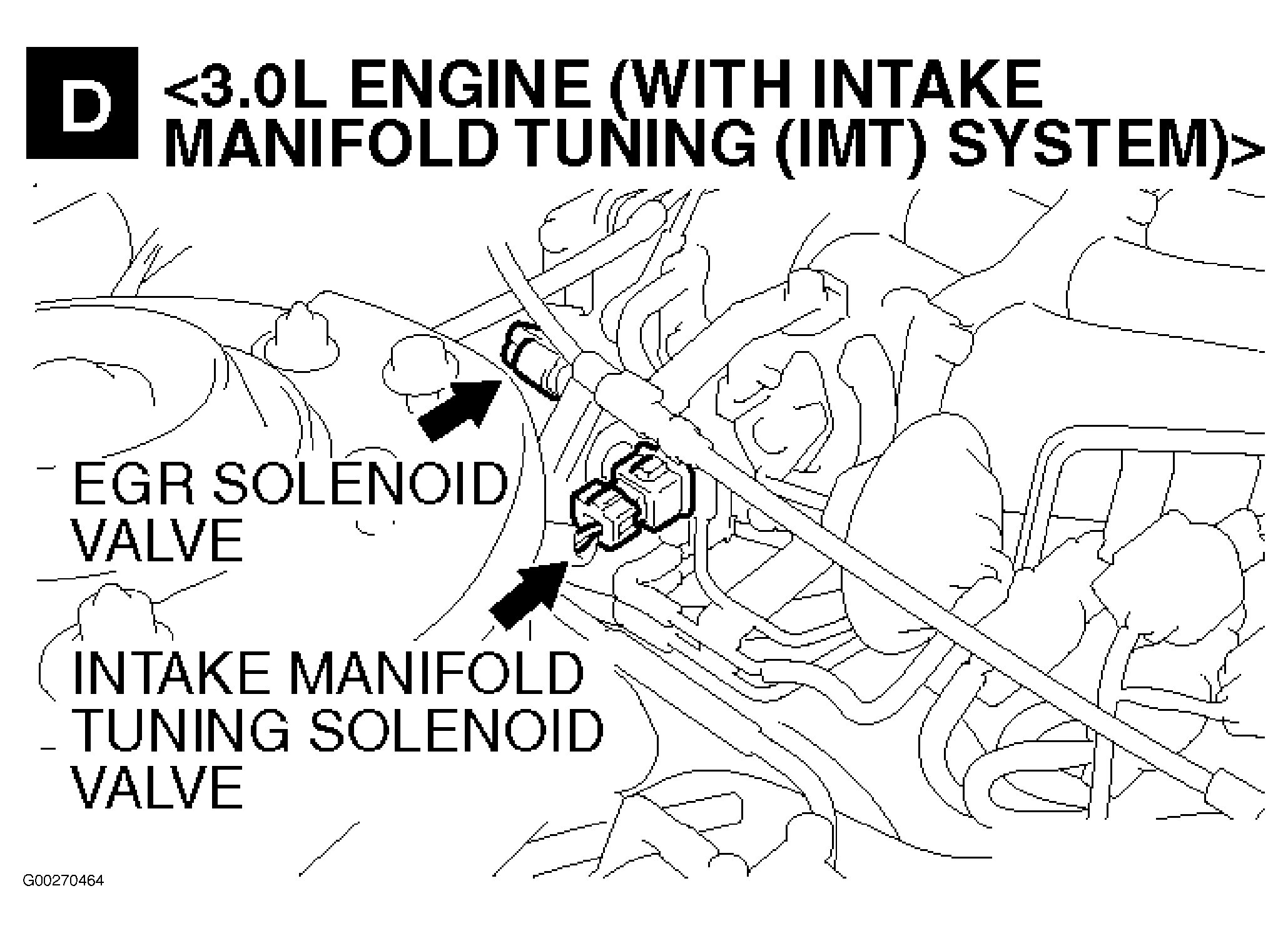

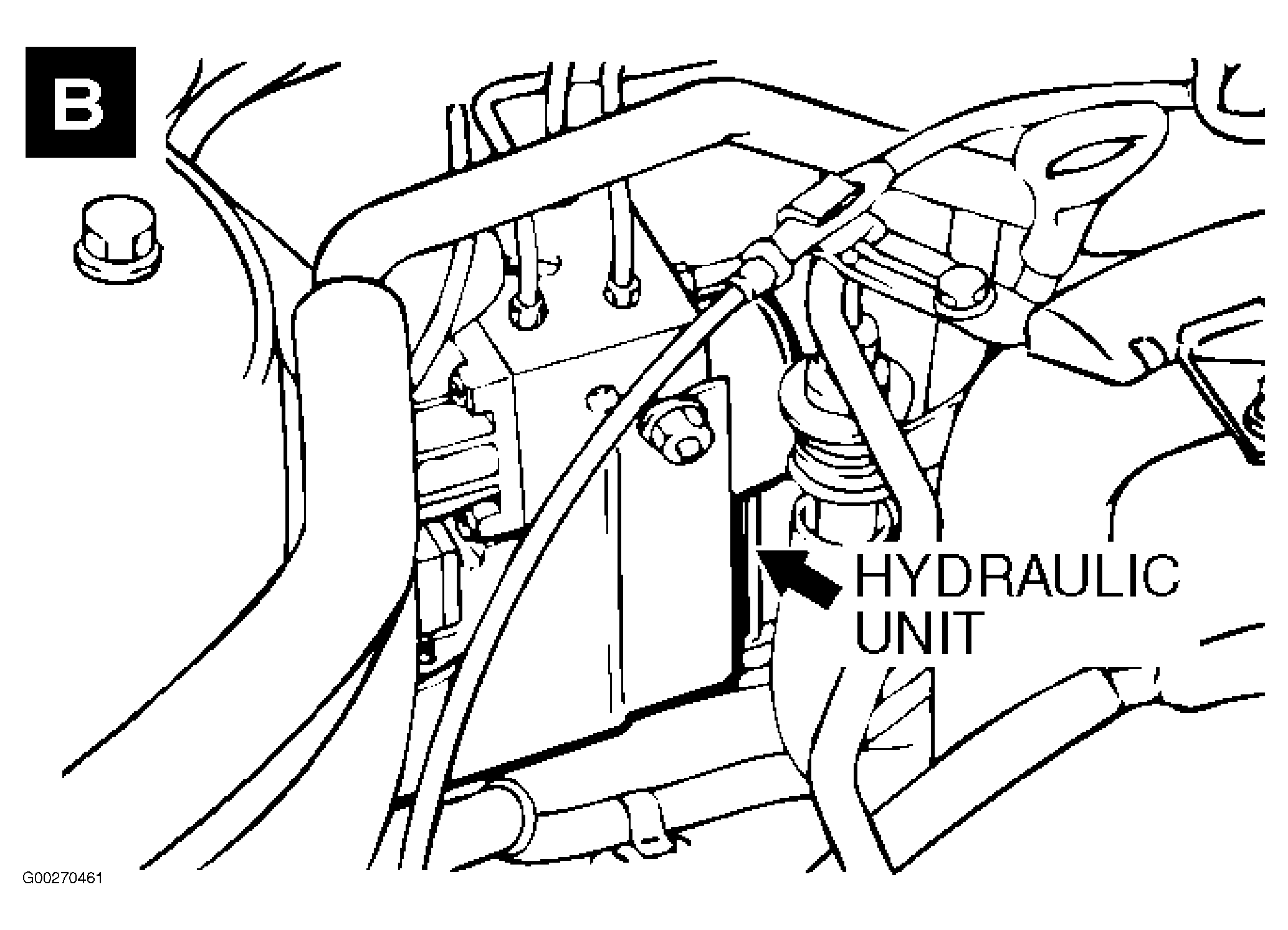

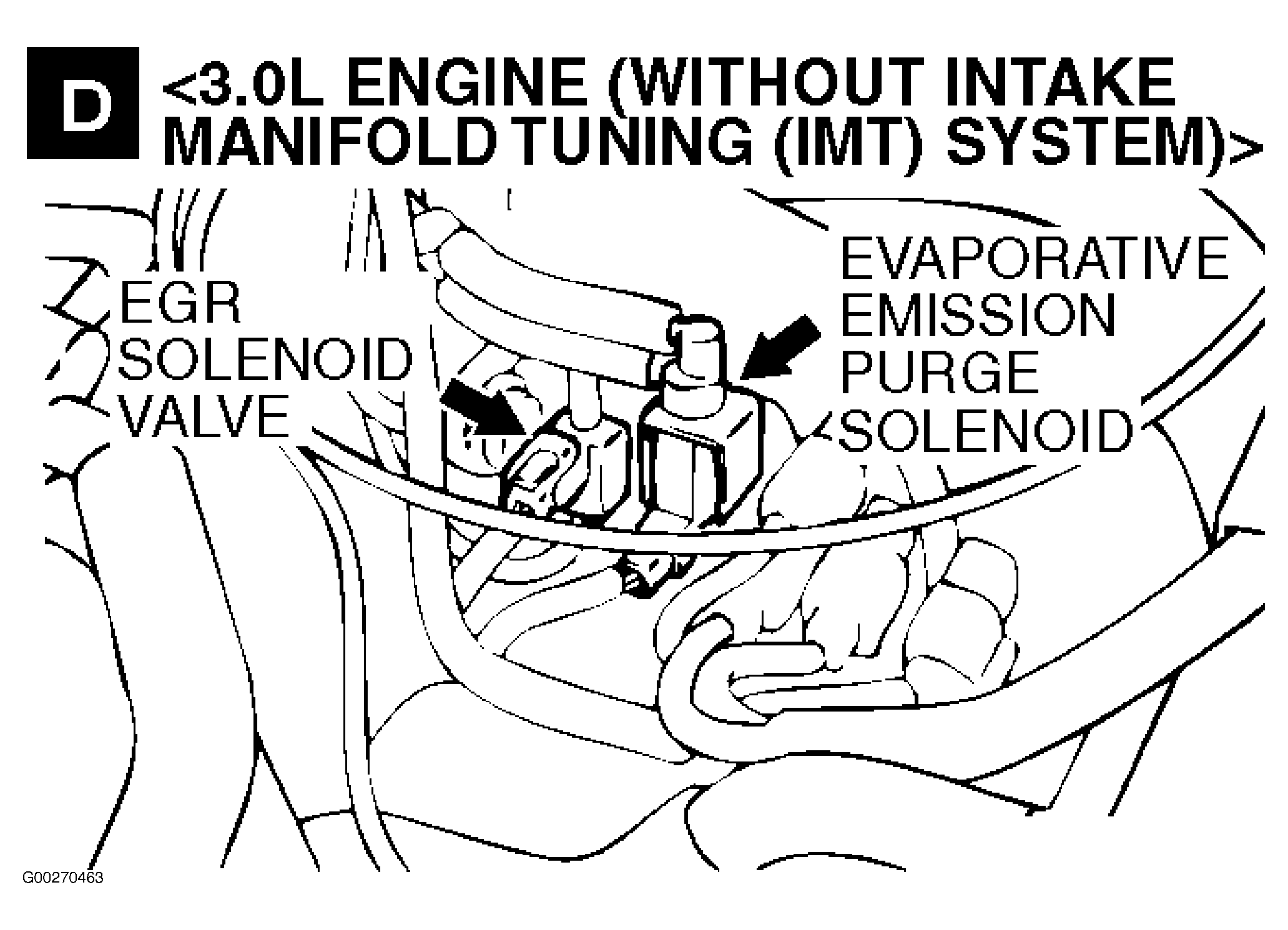

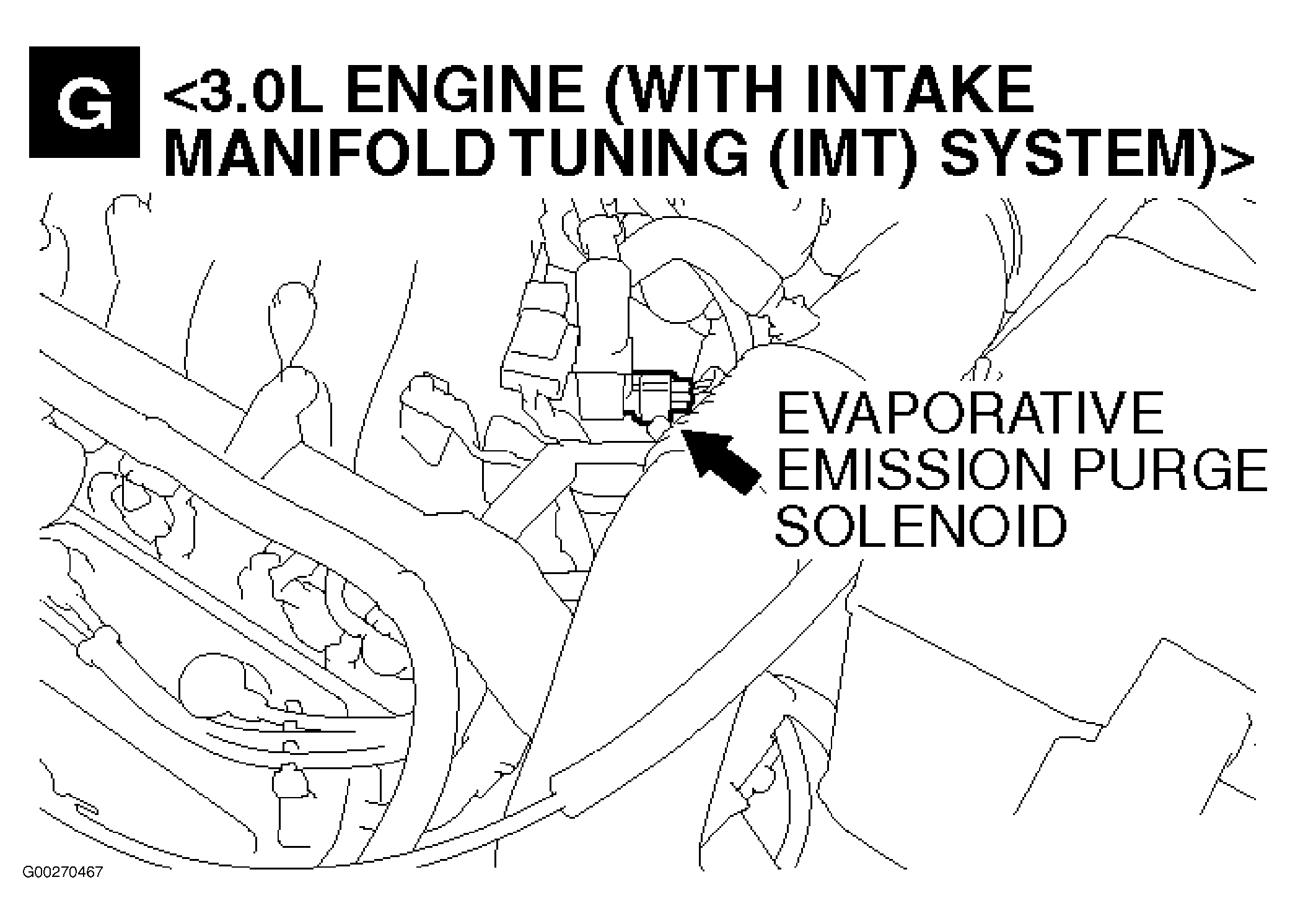

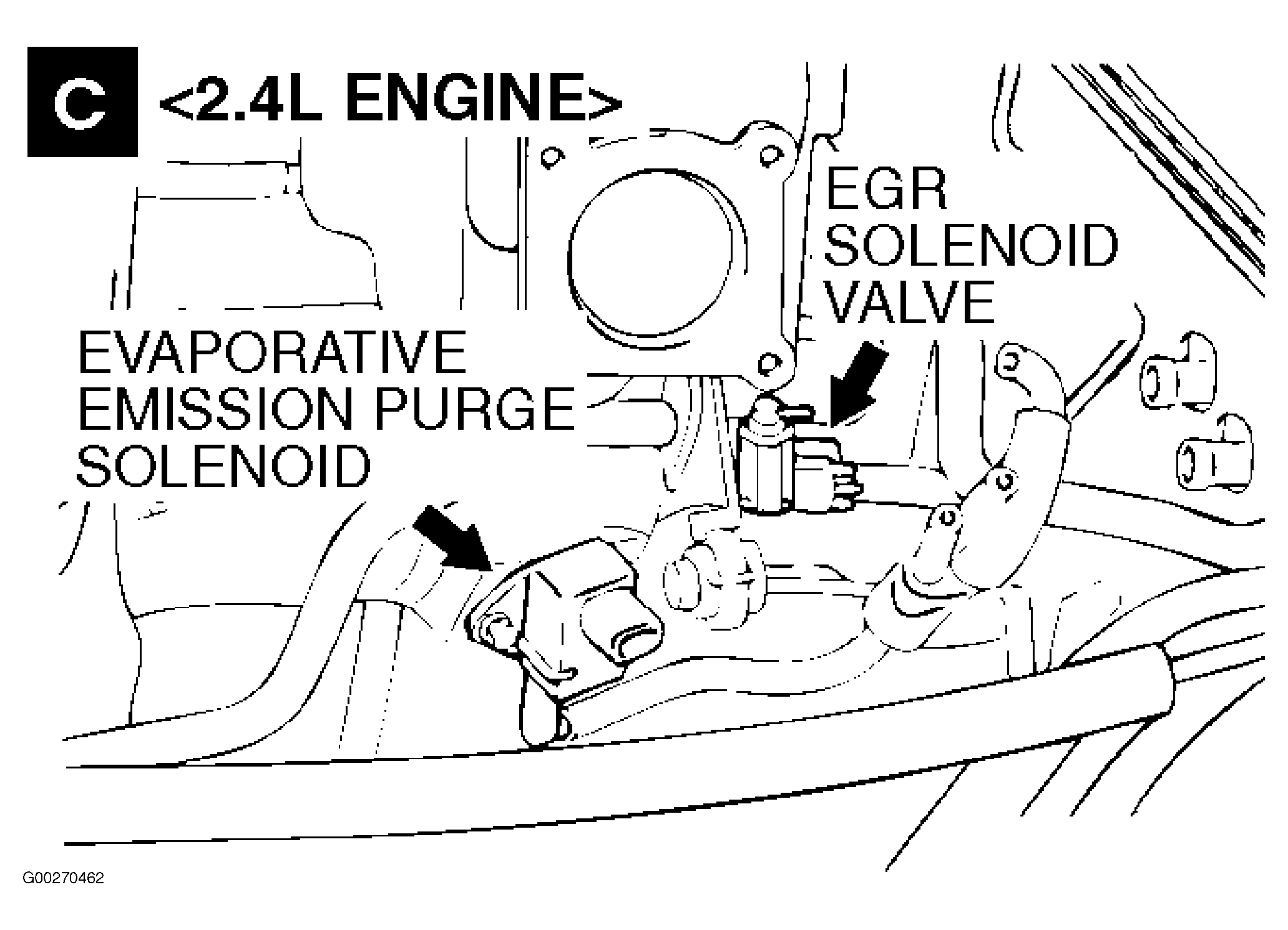

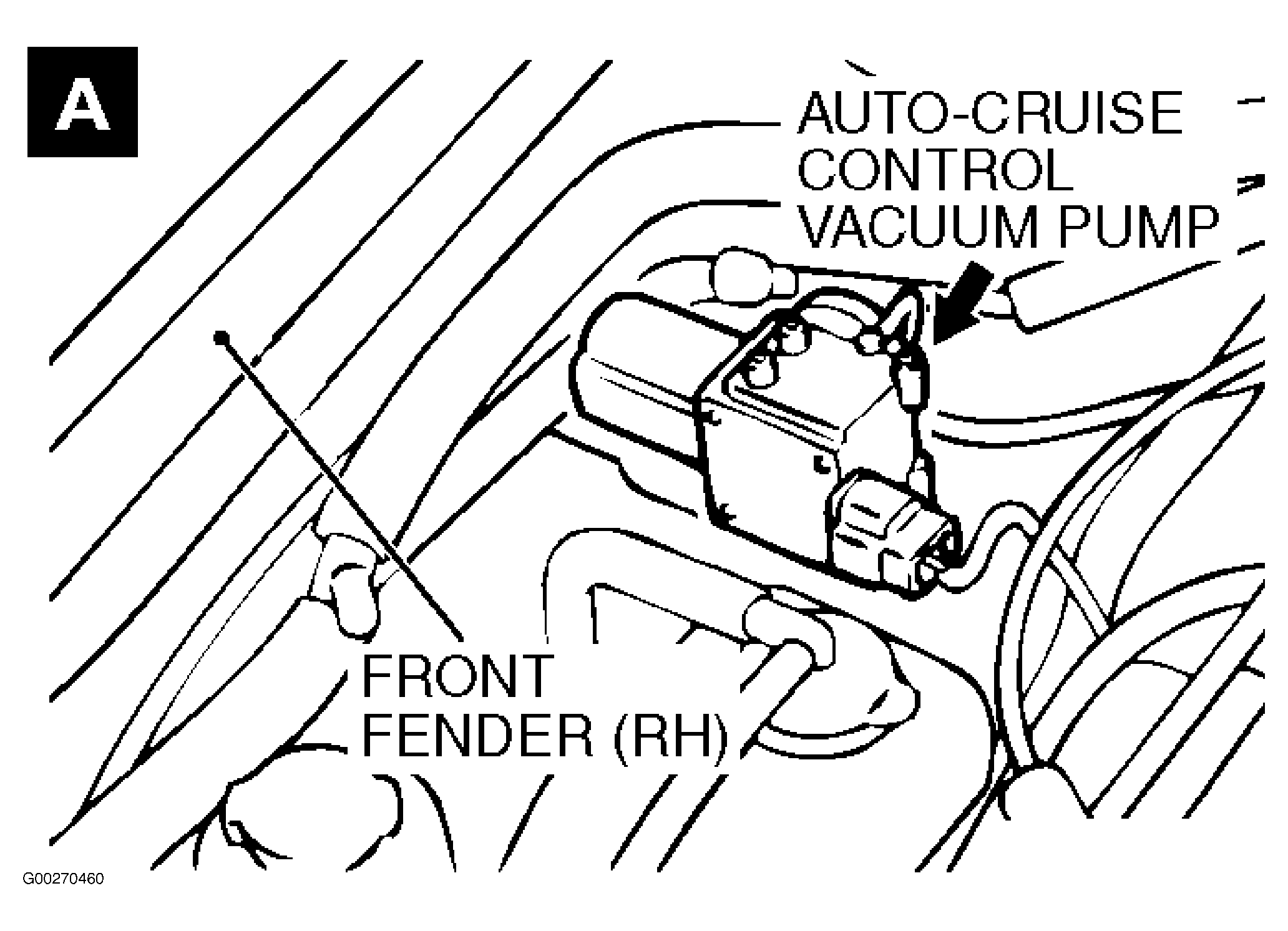

Fig 88: Solenoid & Solenoid Valve (1 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 89: Solenoid & Solenoid Valve (2 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 90: Solenoid & Solenoid Valve (3 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 91: Solenoid & Solenoid Valve (4 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 92: Solenoid & Solenoid Valve (5 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 93: Solenoid & Solenoid Valve (6 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 94: Solenoid & Solenoid Valve (7 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

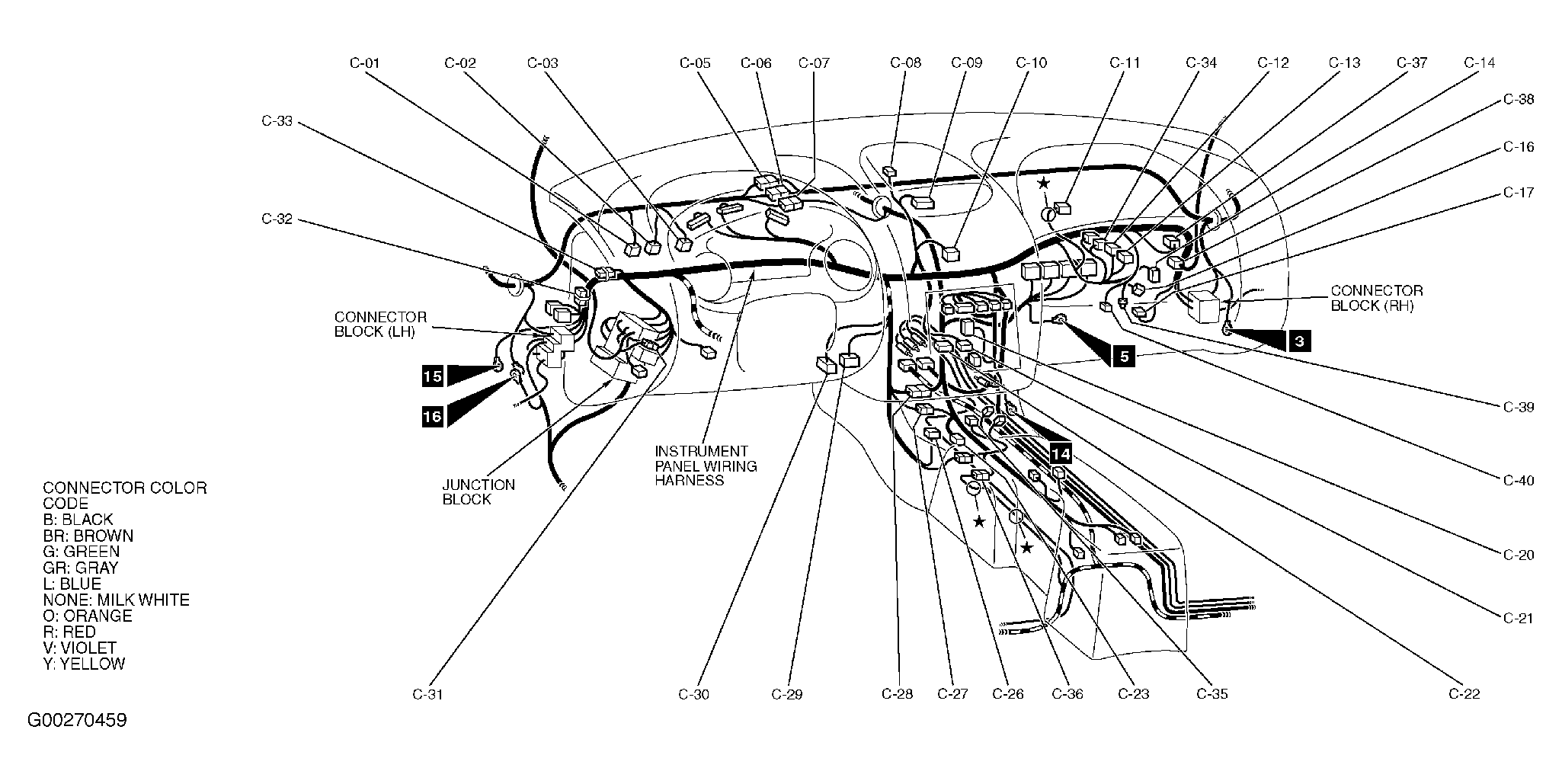

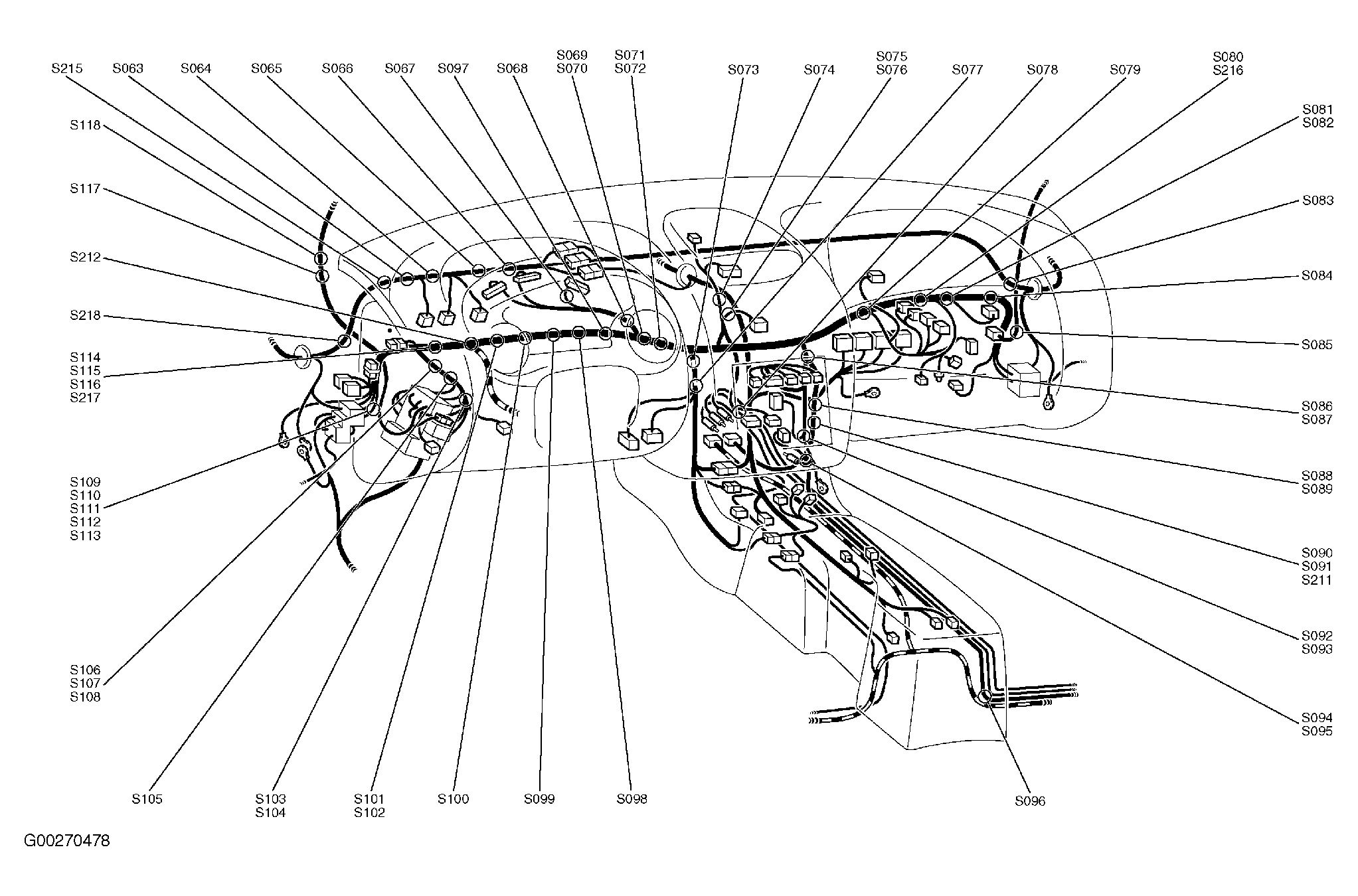

Fig 95: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

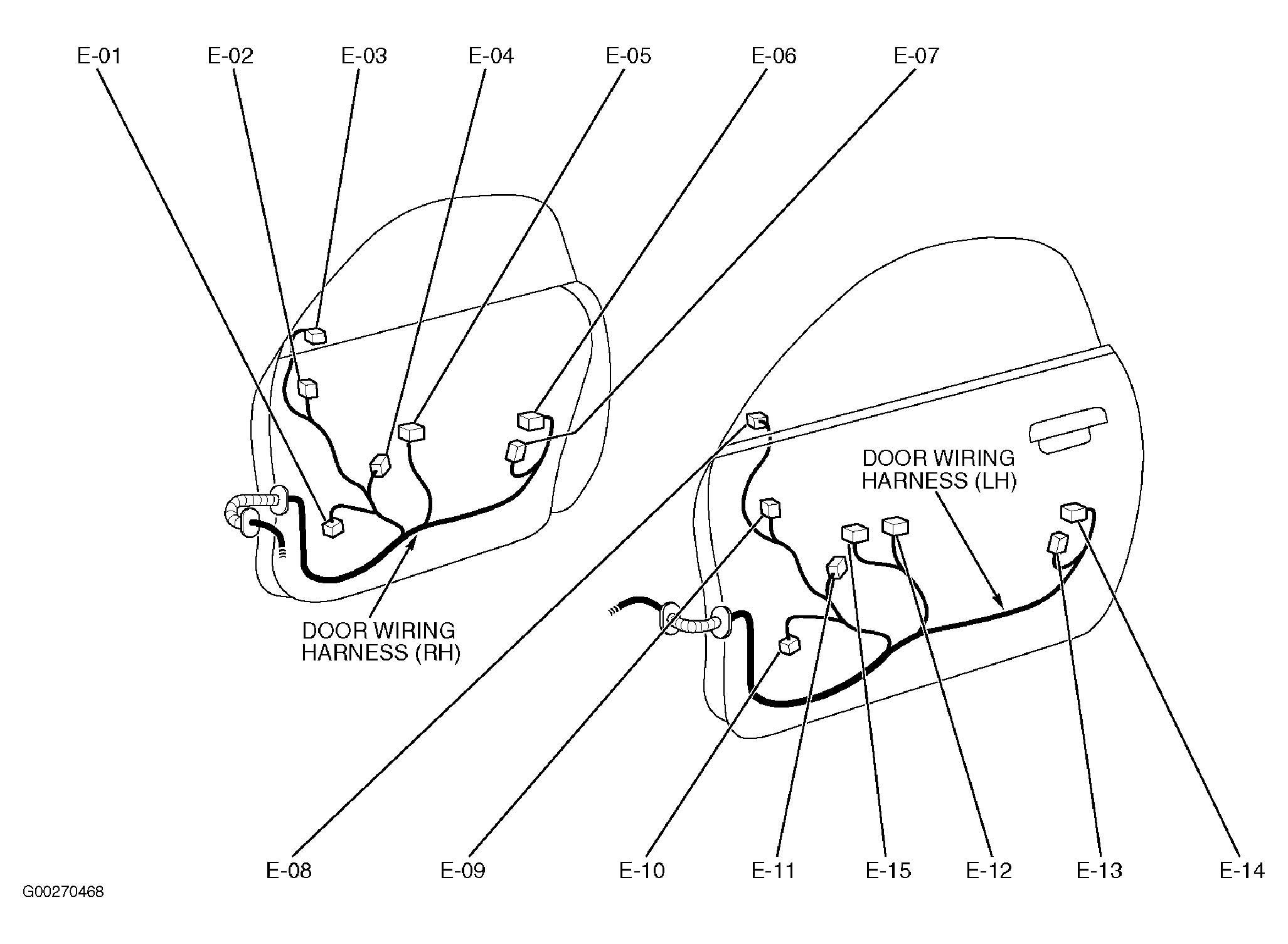

Fig 96: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 97: Engine & Transaxle (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 98: Engine & Transaxle (W/ IMT) (3.0L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 99: Engine & Transaxle (W/O IMT) (3.0L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

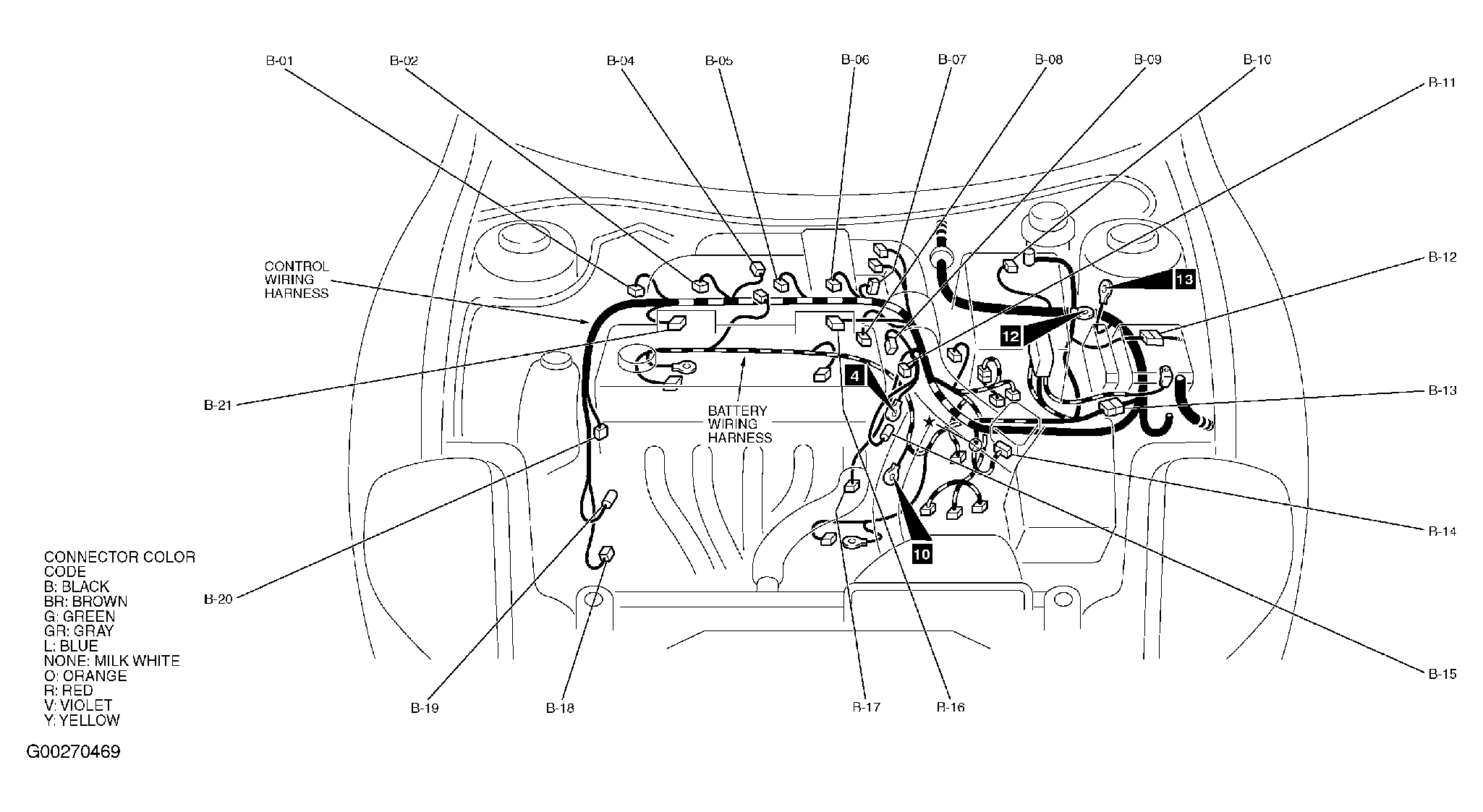

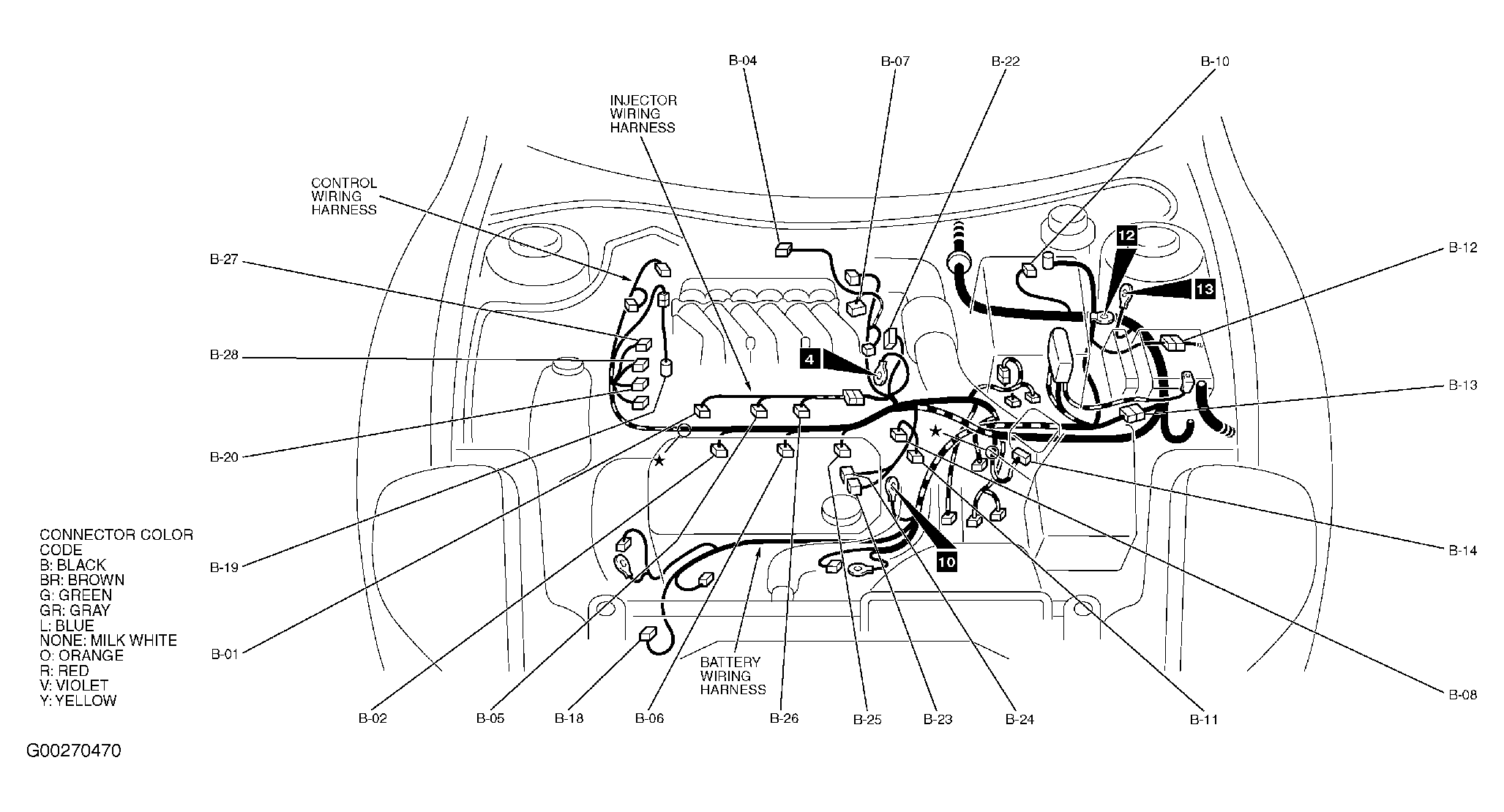

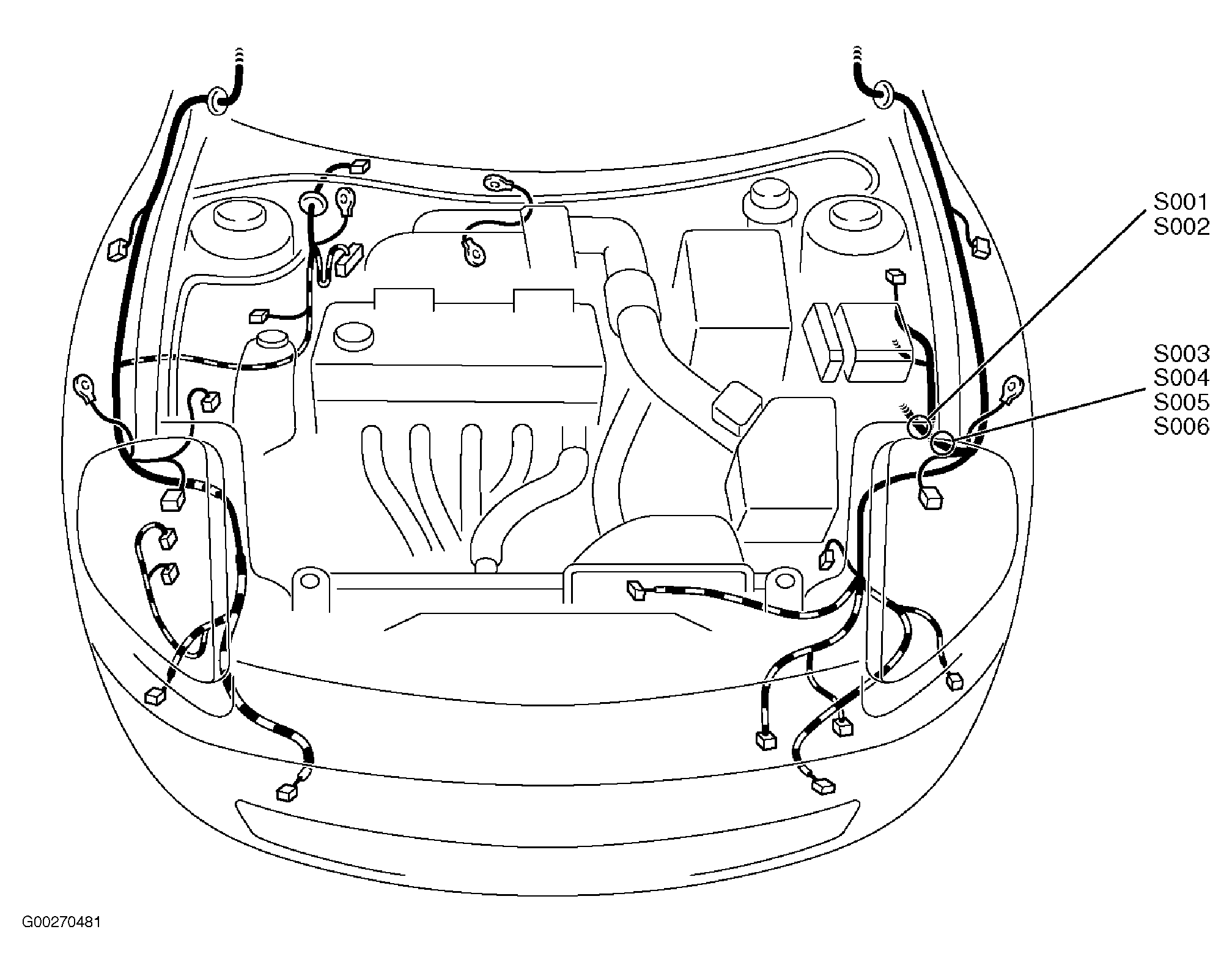

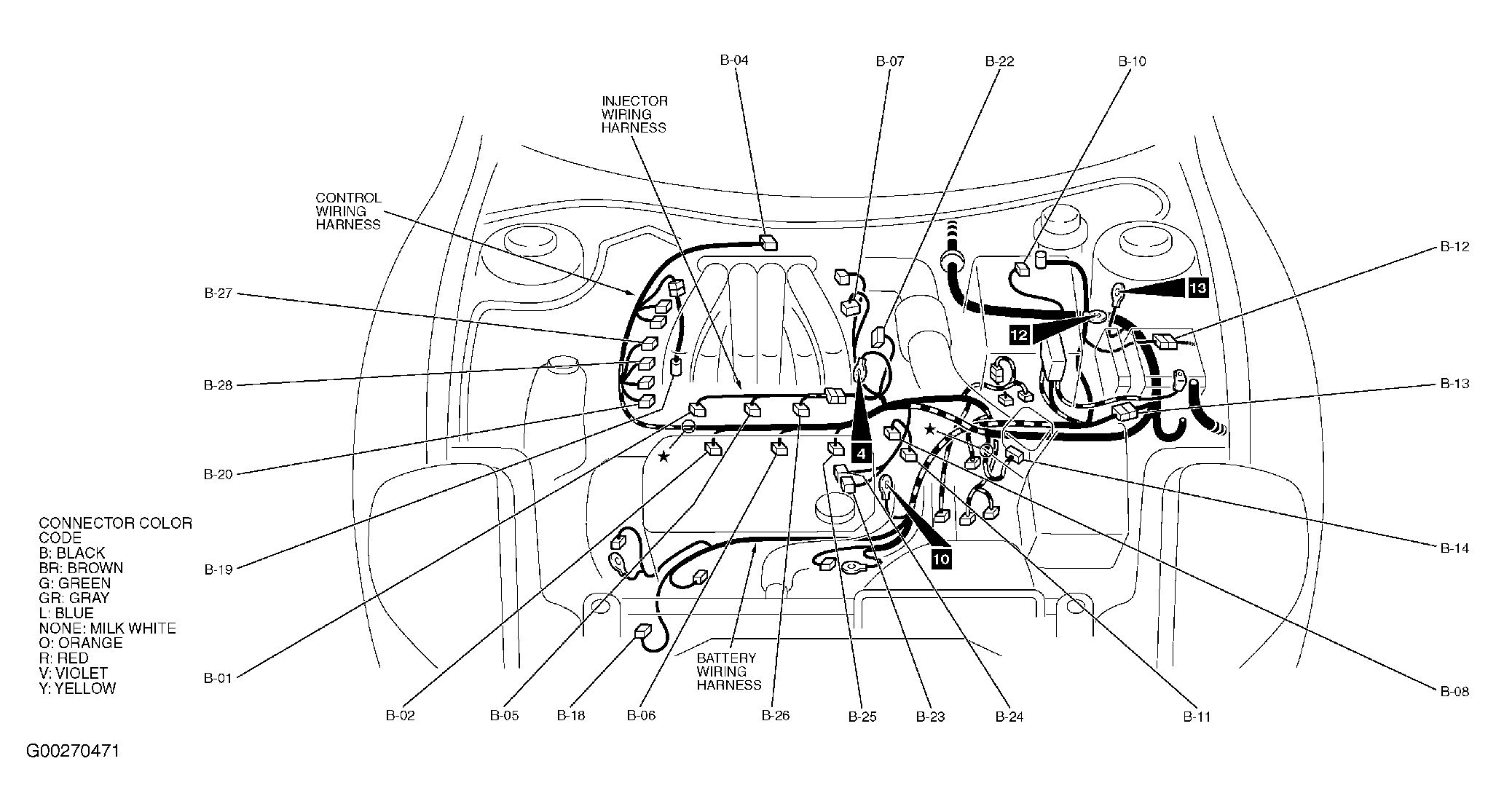

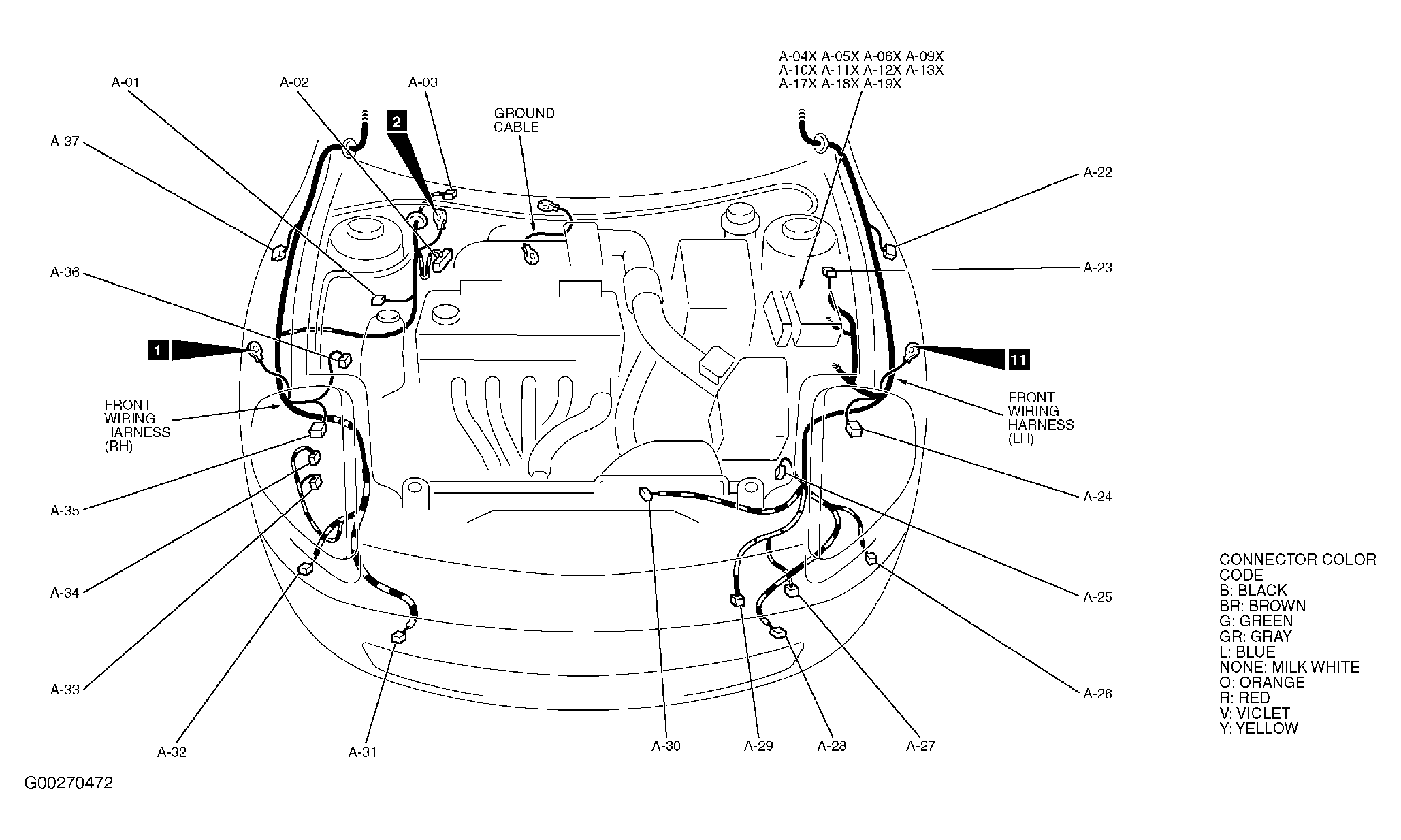

Fig 100: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 101: Floor & Windshield (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

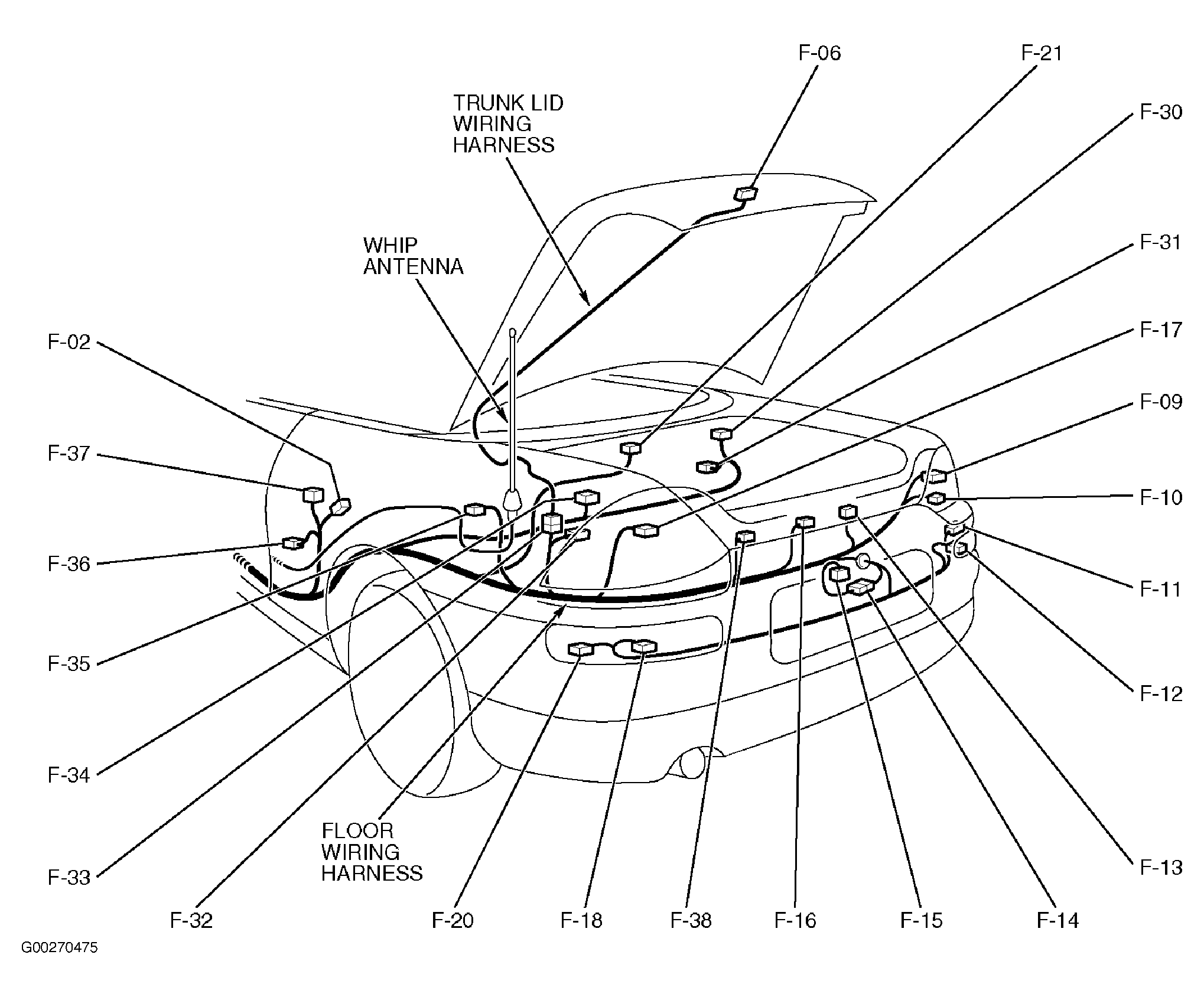

Fig 102: Luggage Compartment (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

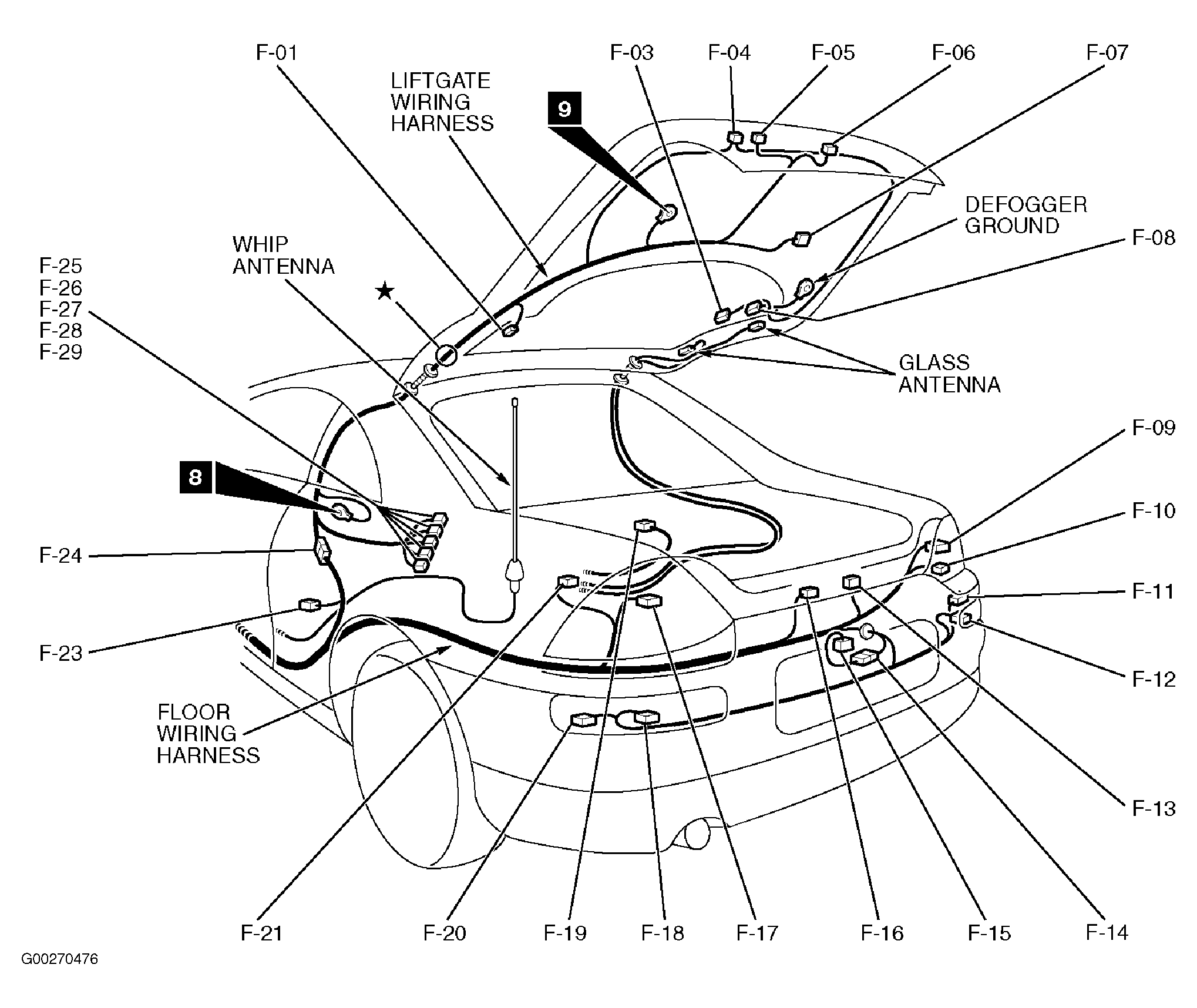

Fig 103: Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 104: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

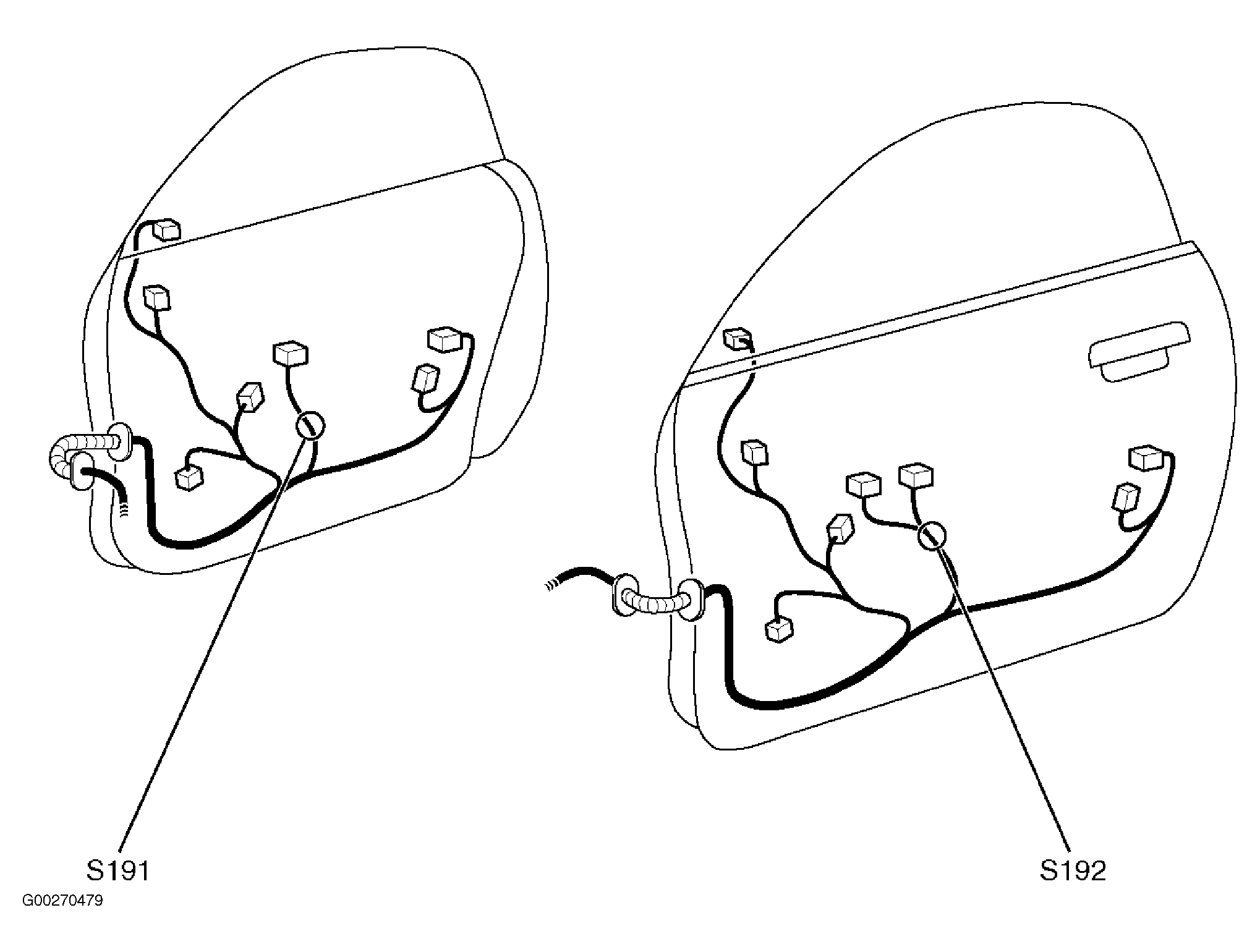

Fig 105: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

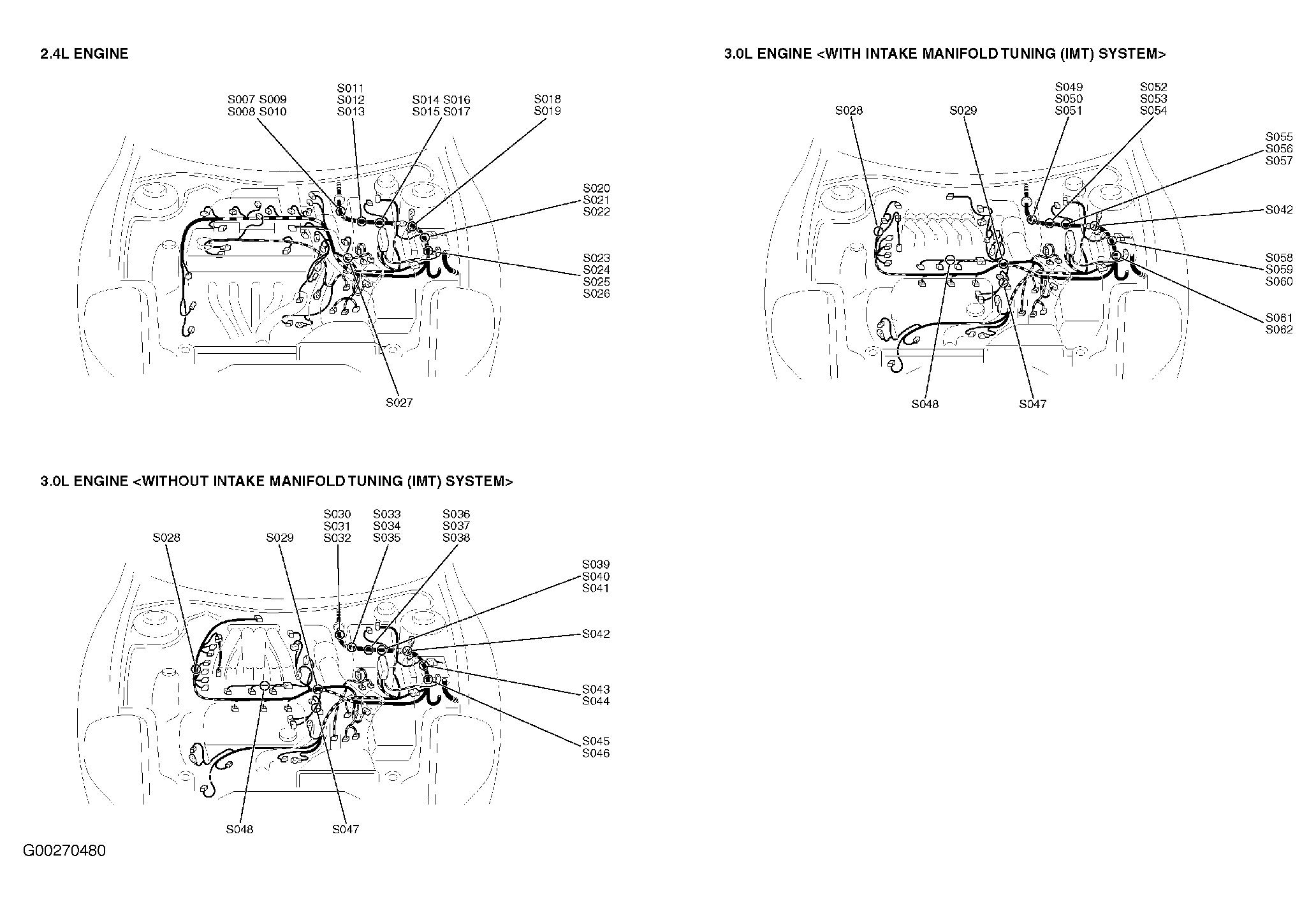

Fig 106: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 107: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 108: Floor & Windshield (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

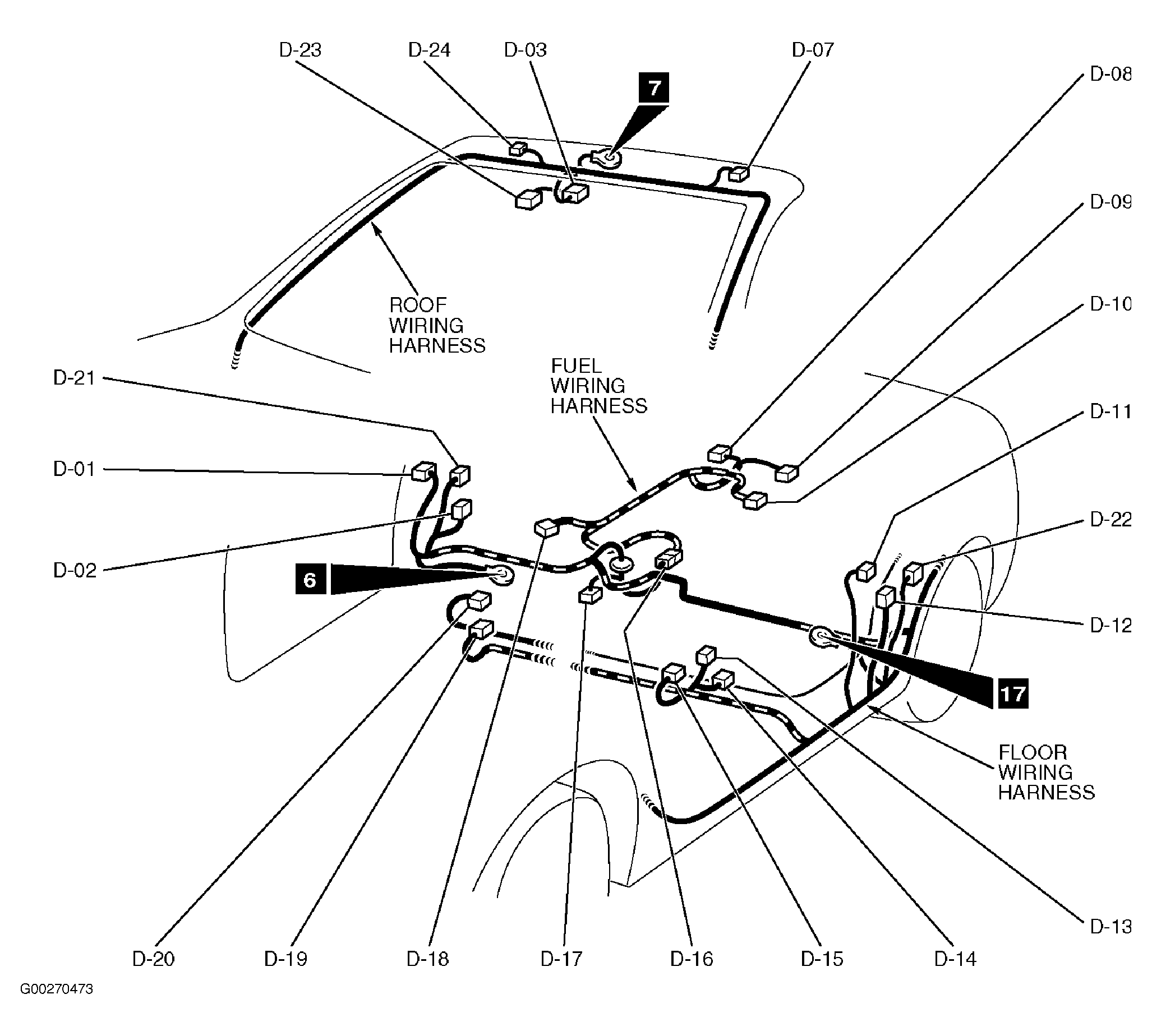

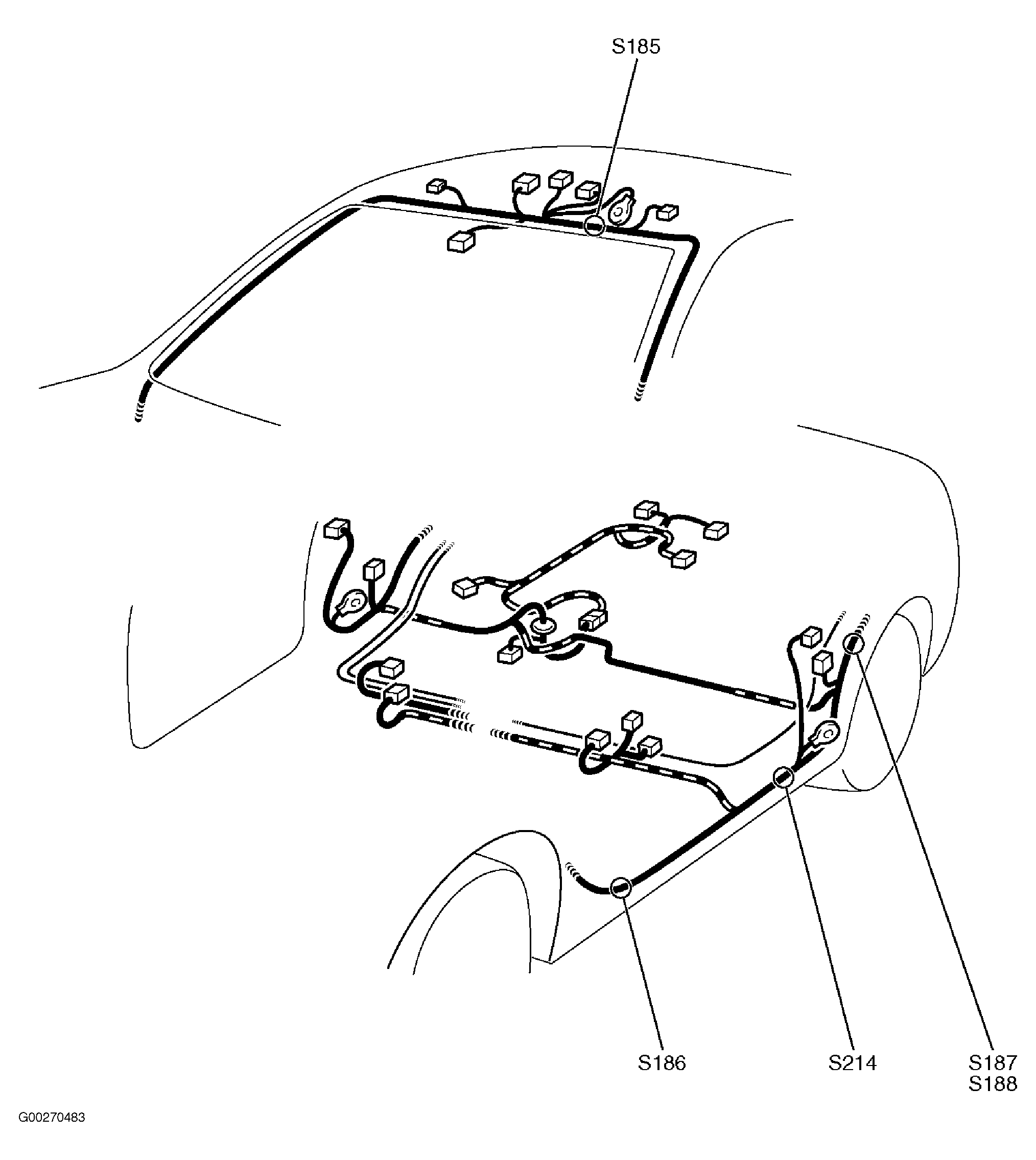

Fig 109: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 110: Luggage Compartment (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

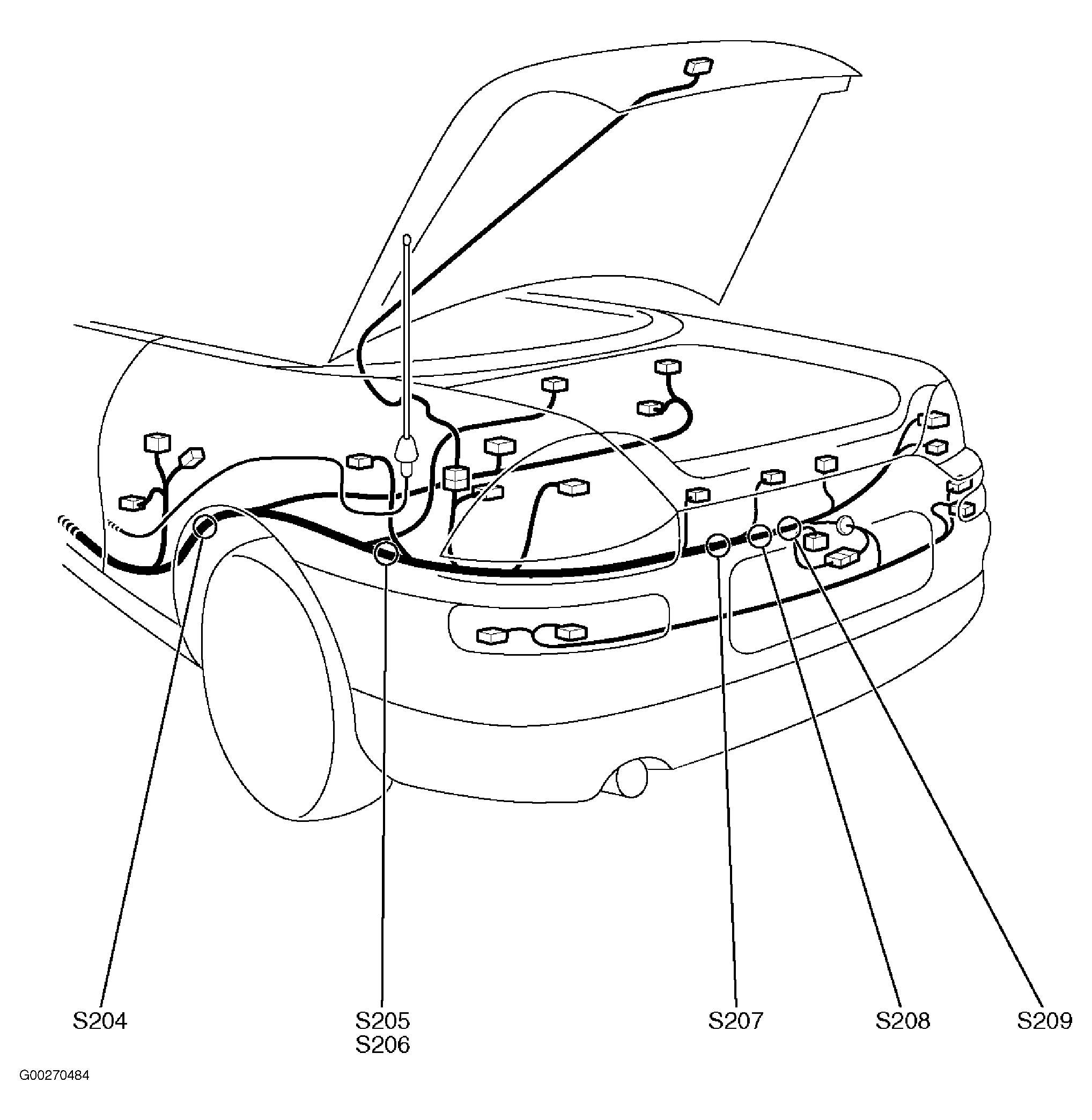

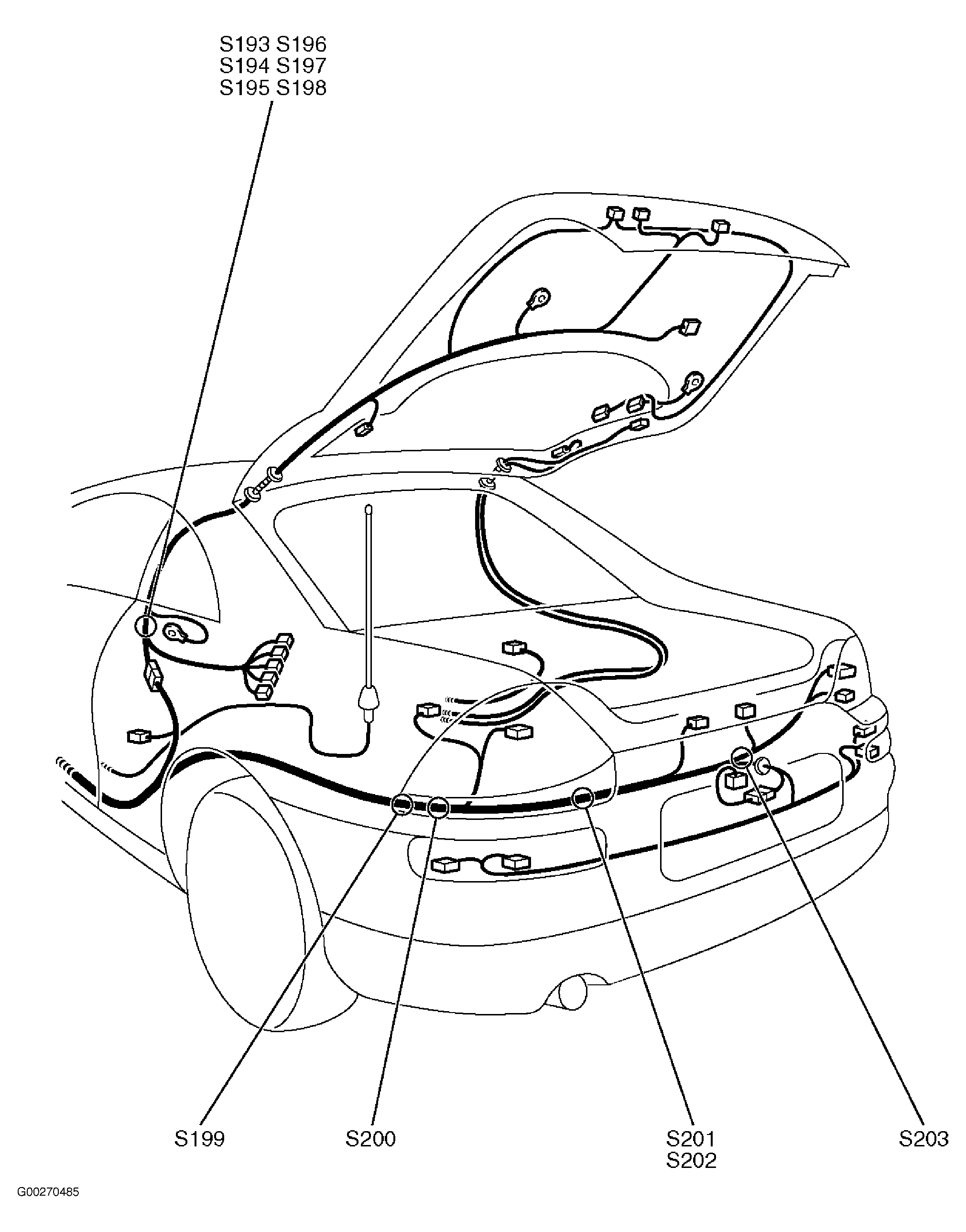

Fig 111: Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
