Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Control Units (1 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Control Units (2 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Control Units (3 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Control Units (4 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Control Units (5 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Control Units (6 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Control Units (7 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Control Units (8 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Control Units (9 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

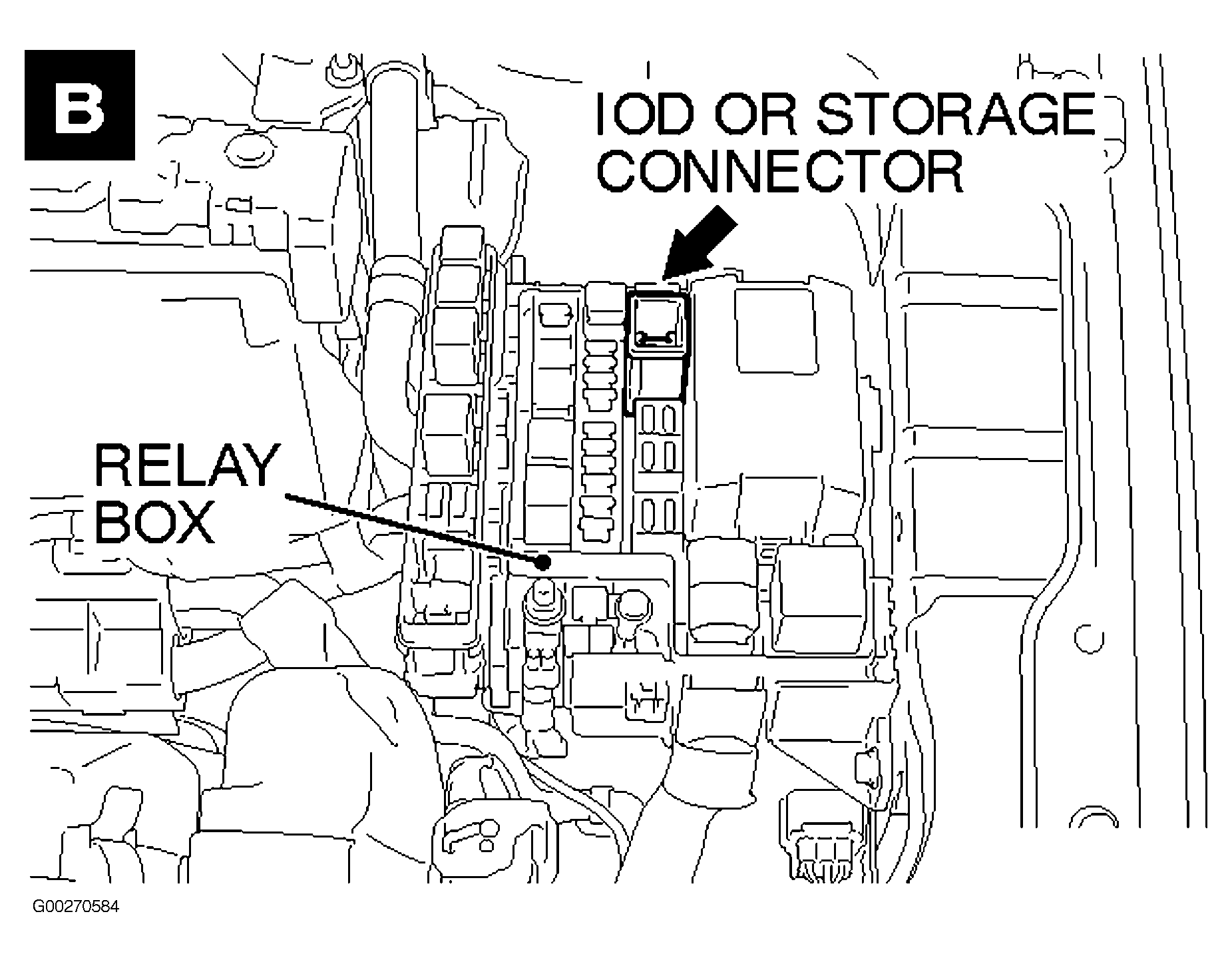

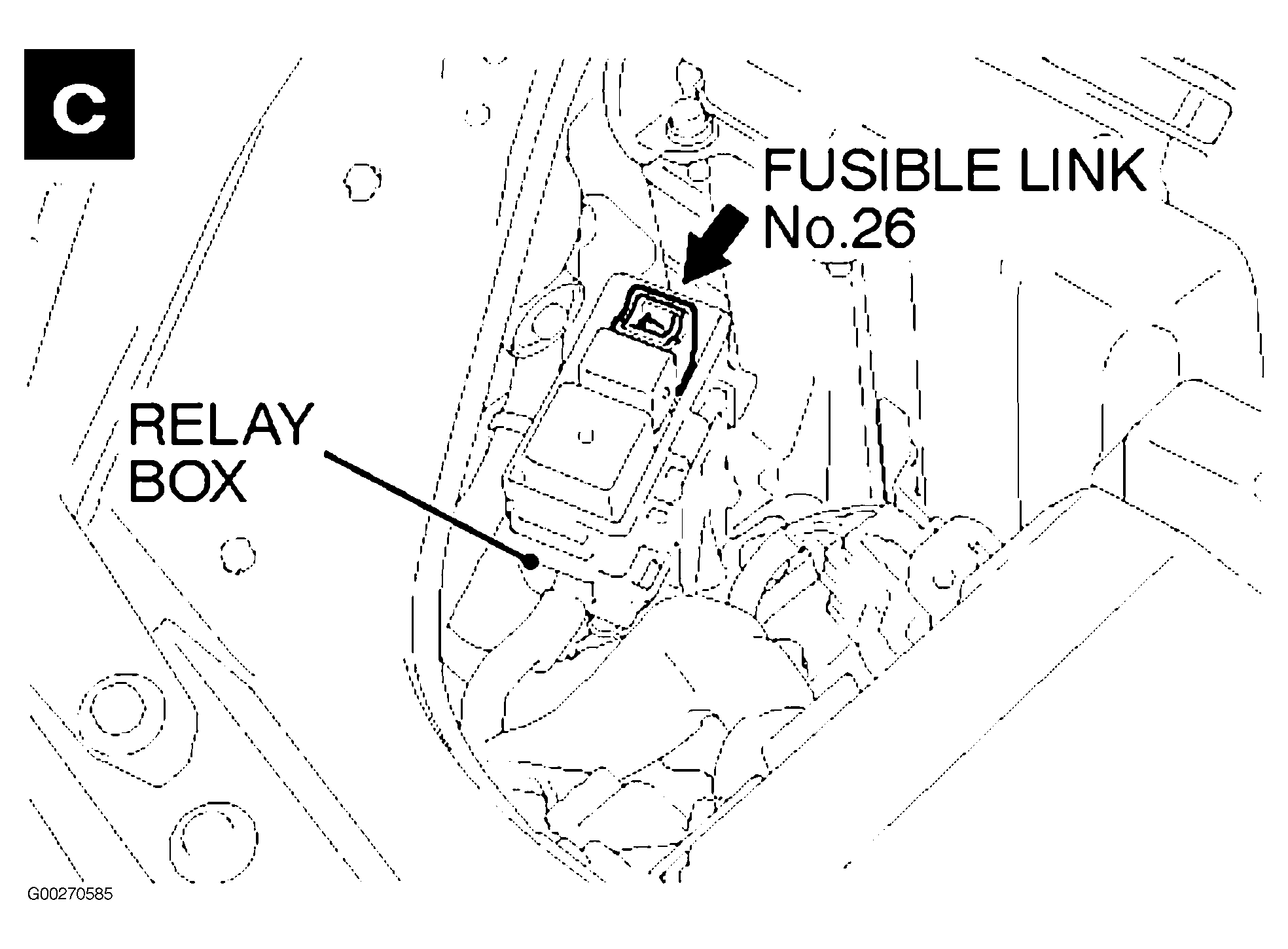

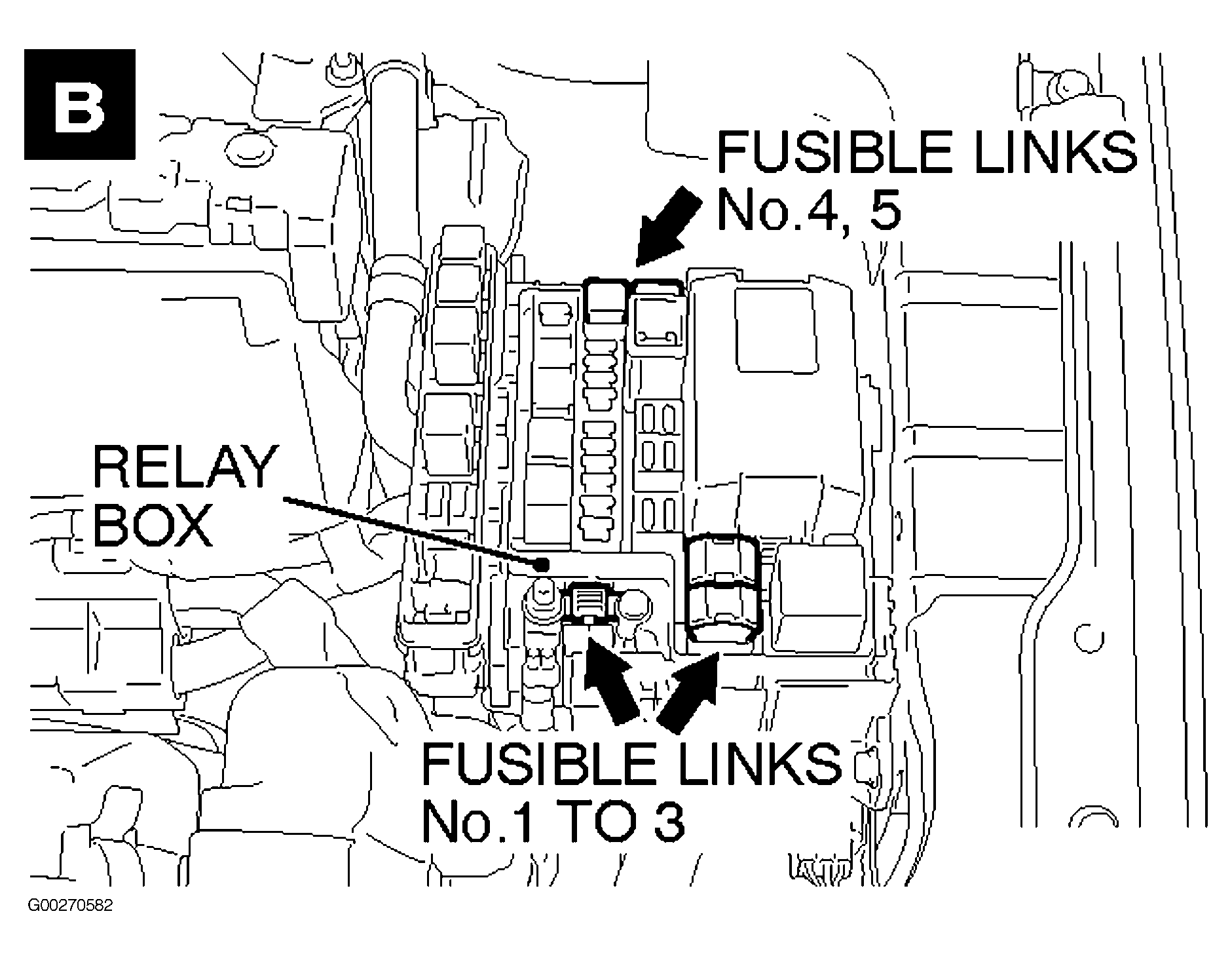

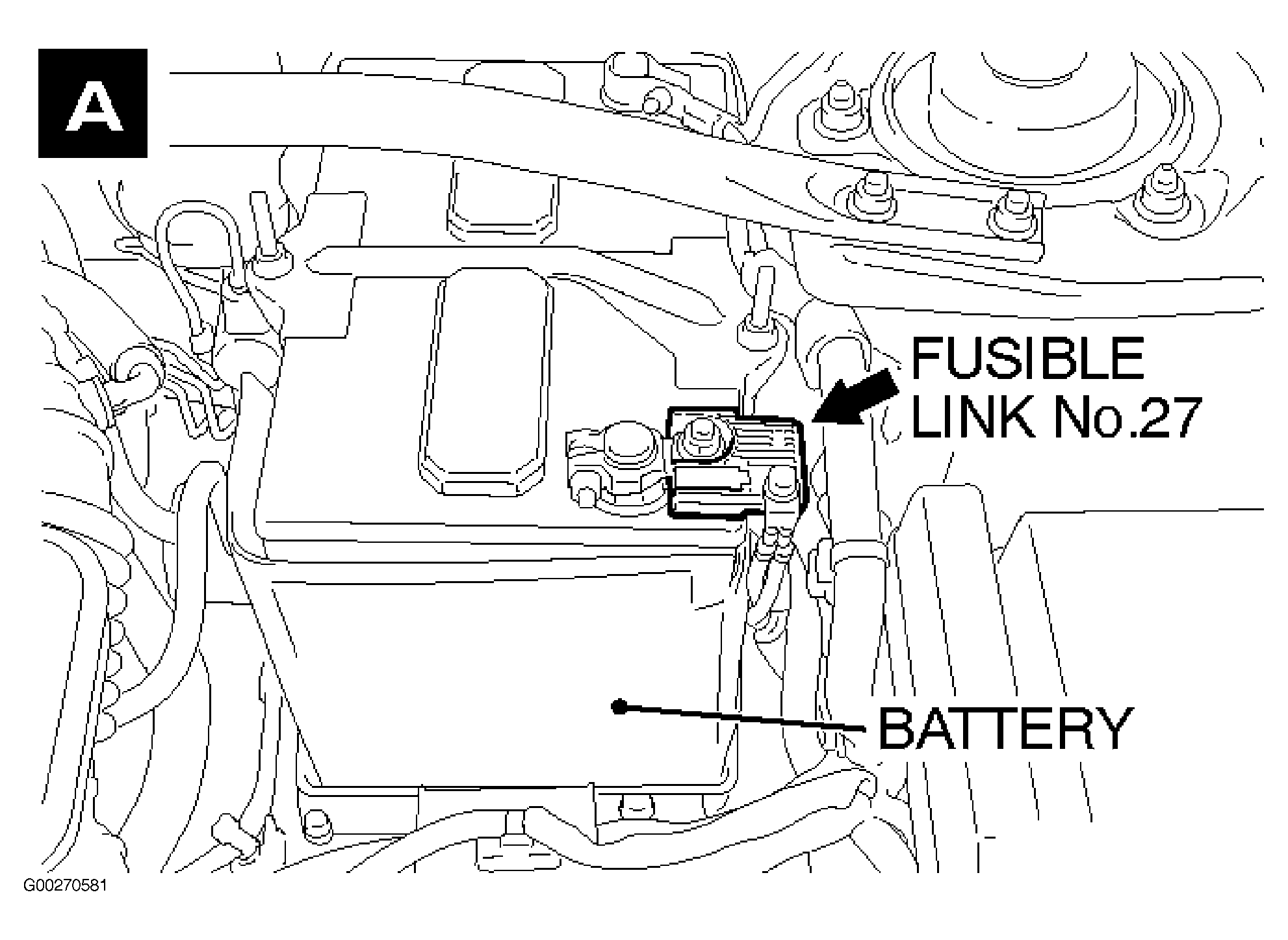

Fig 10: Fusible Links & IOD Or Storage Connector (1 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Fusible Links & IOD Or Storage Connector (2 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Fusible Links & IOD Or Storage Connector (3 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

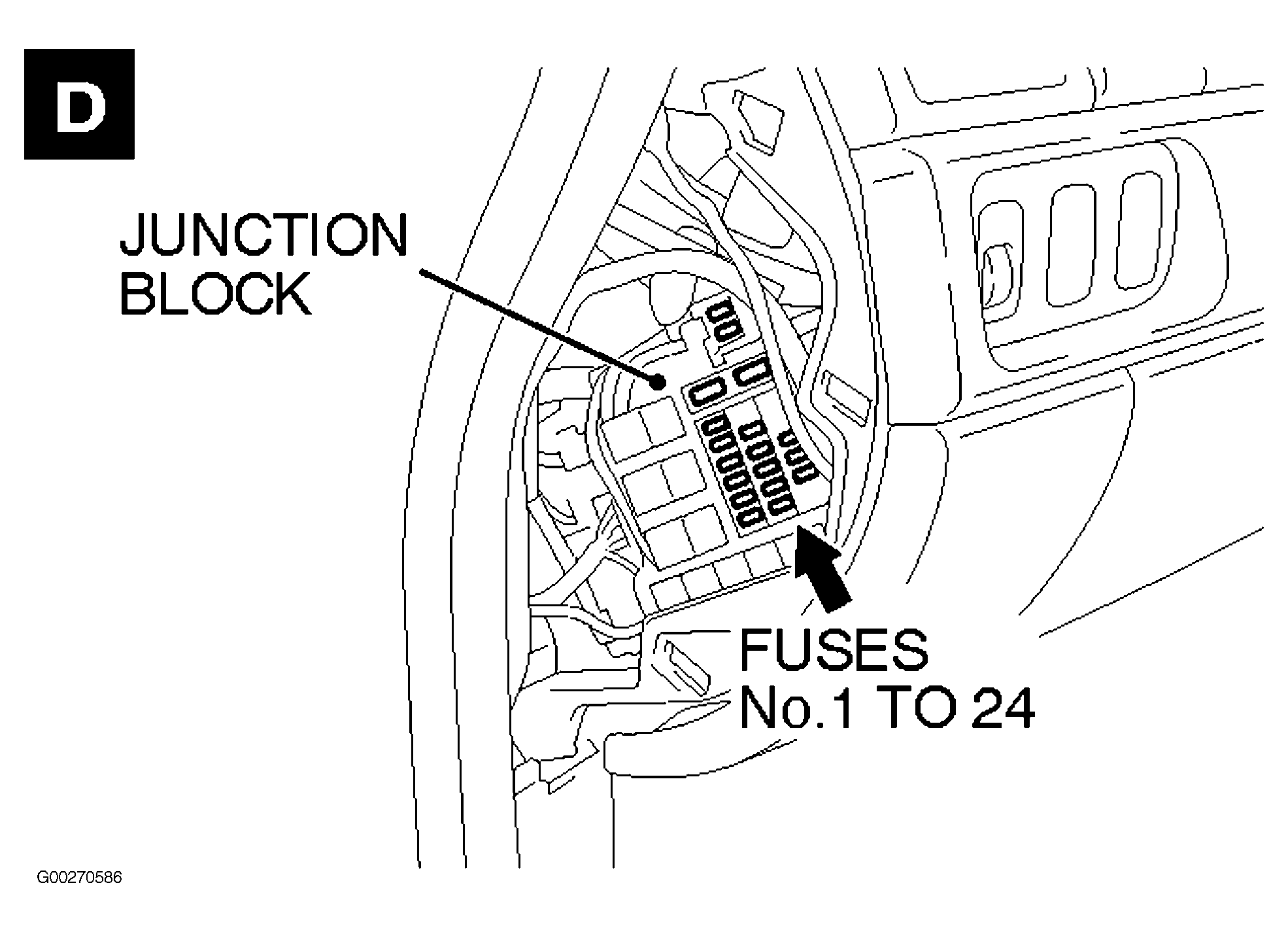

Fig 13: Fusible Links & IOD Or Storage Connector (4 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Fusible Links & IOD Or Storage Connector (5 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

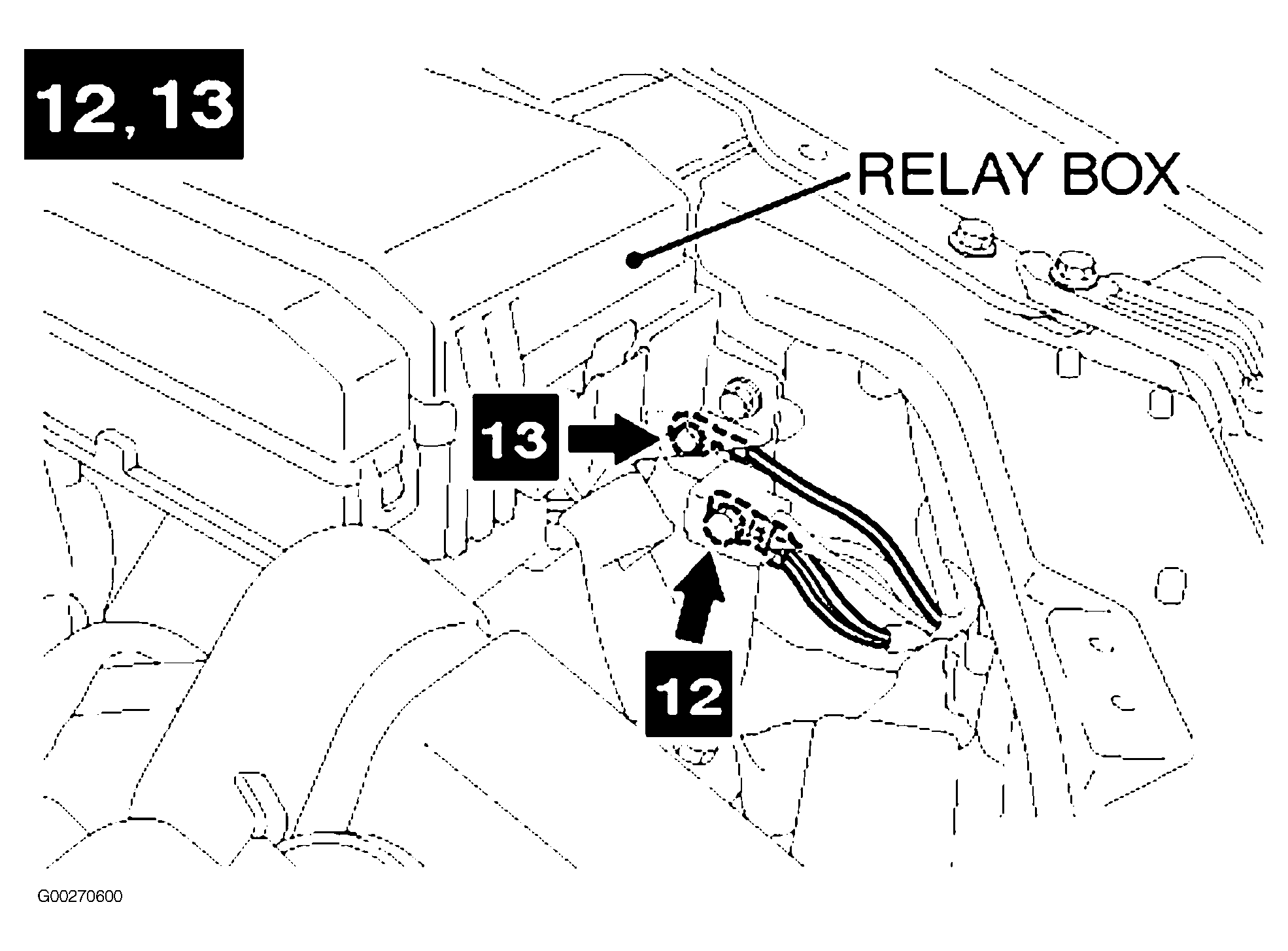

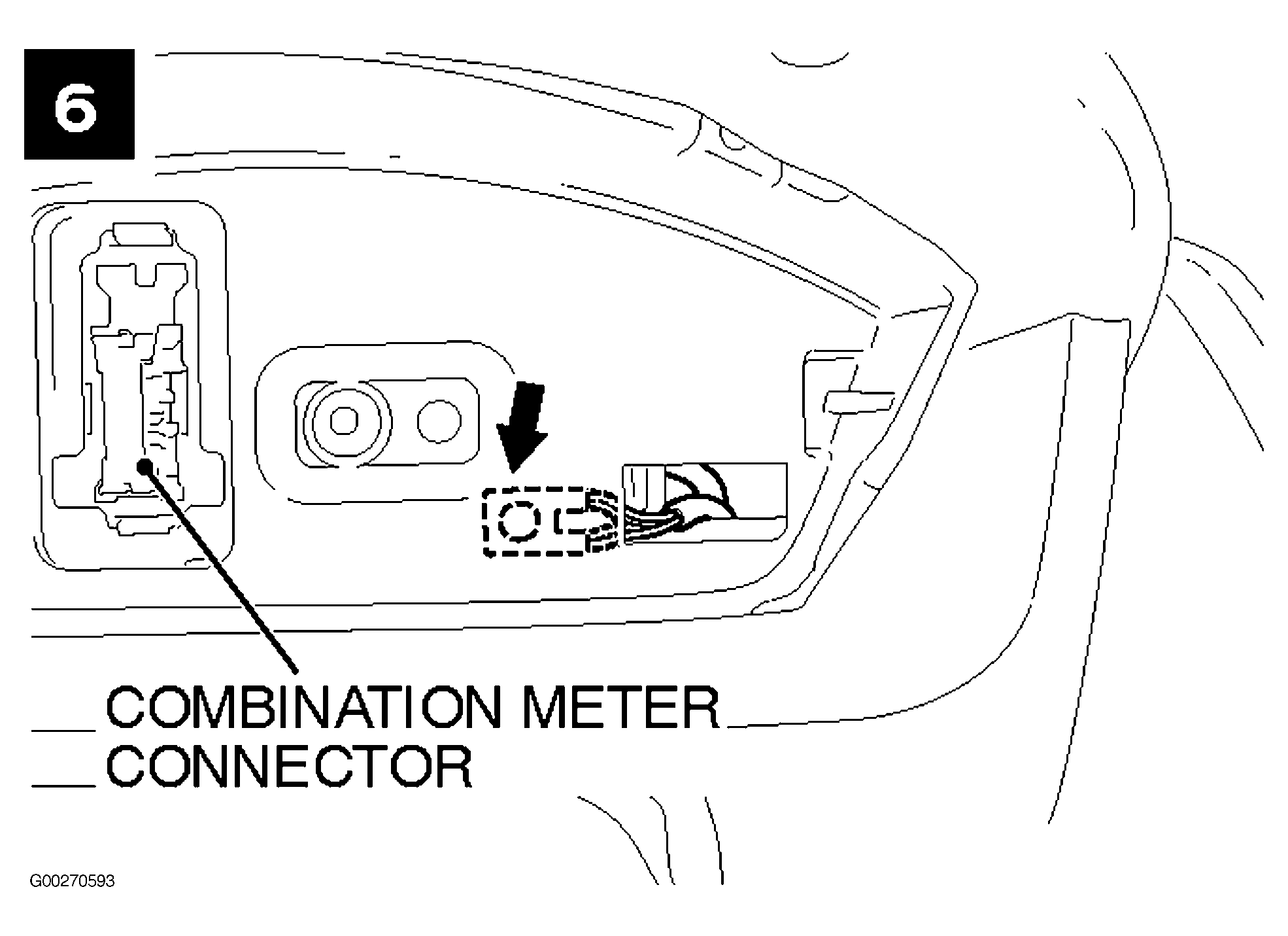

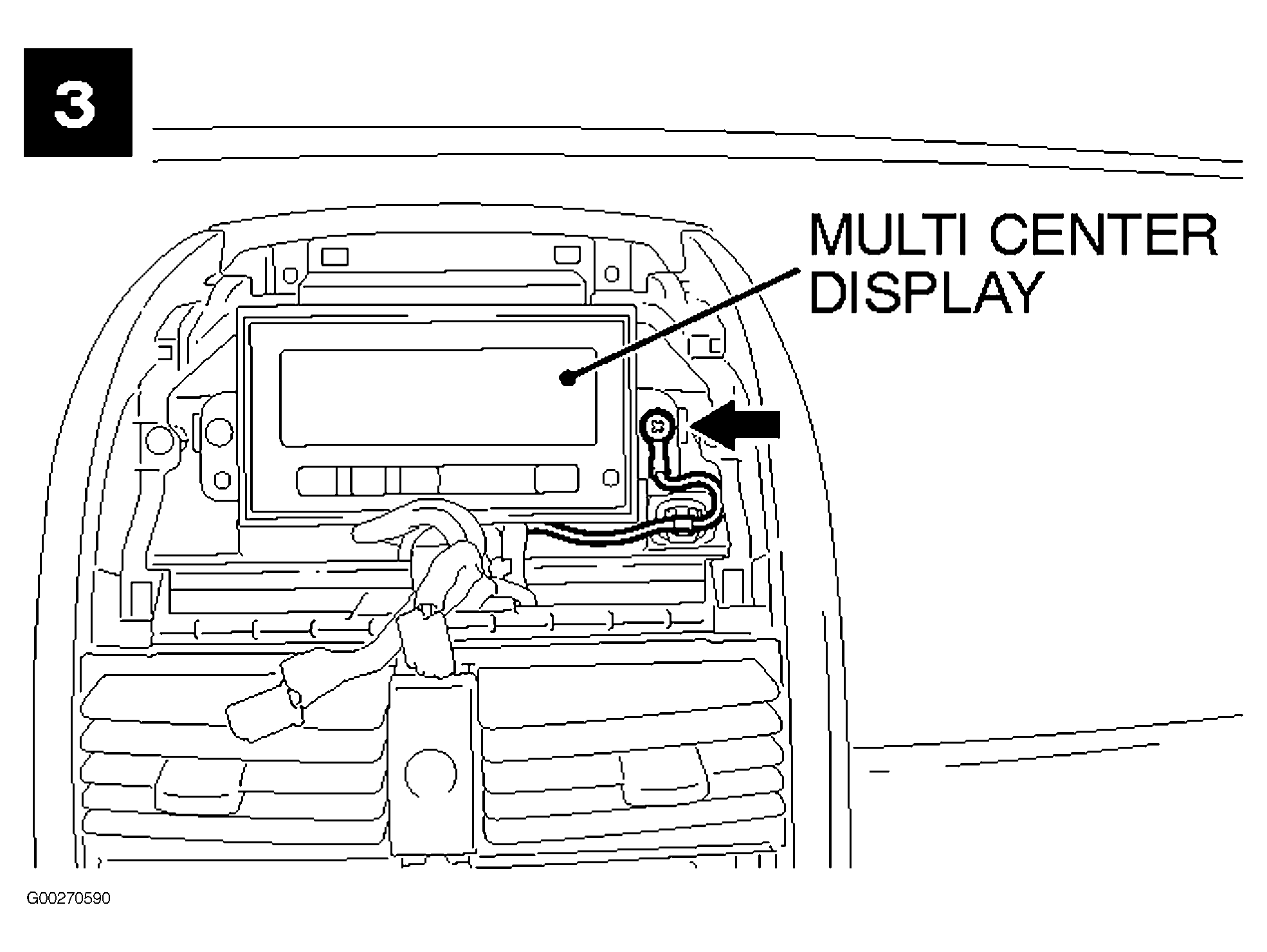

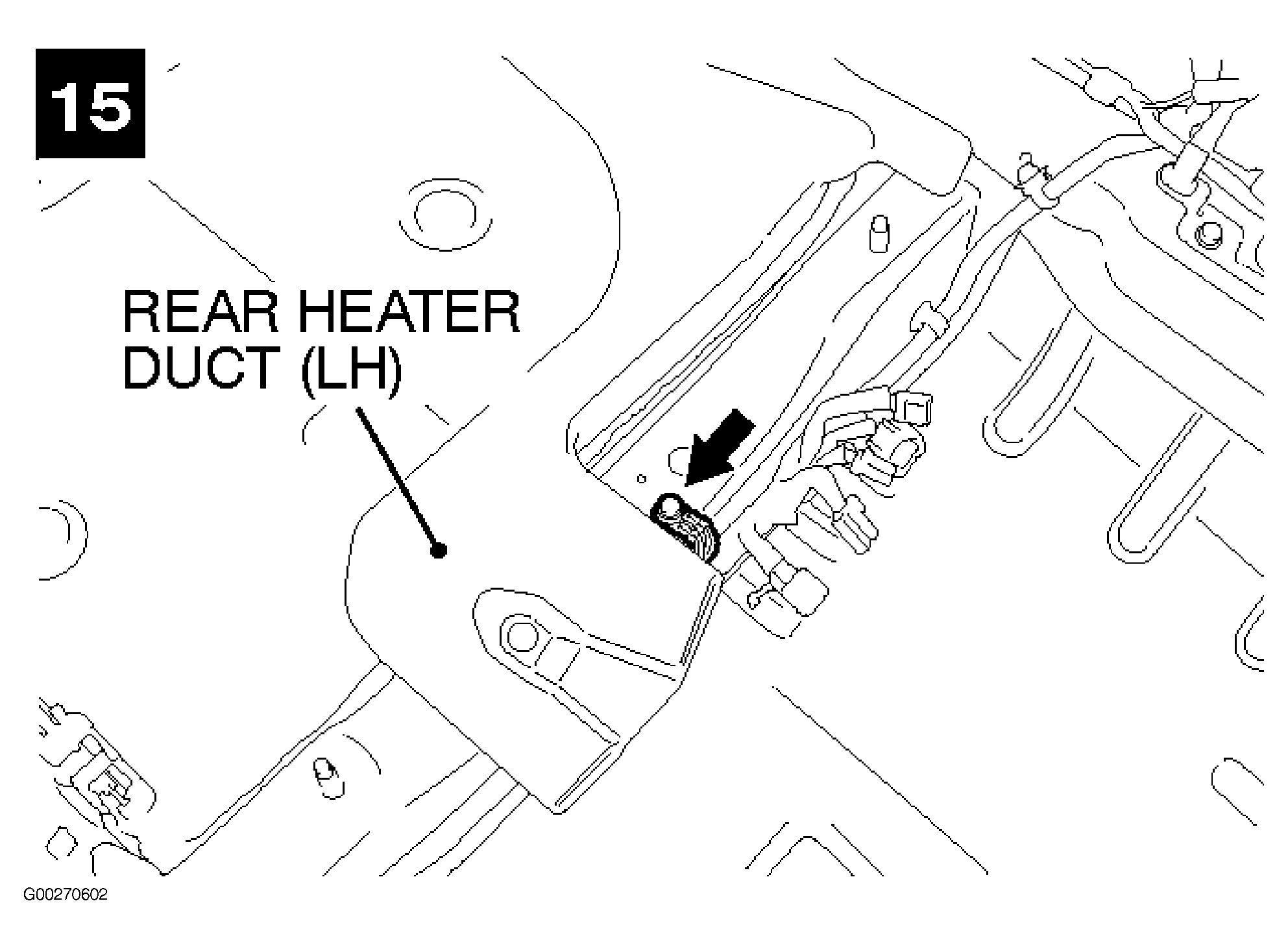

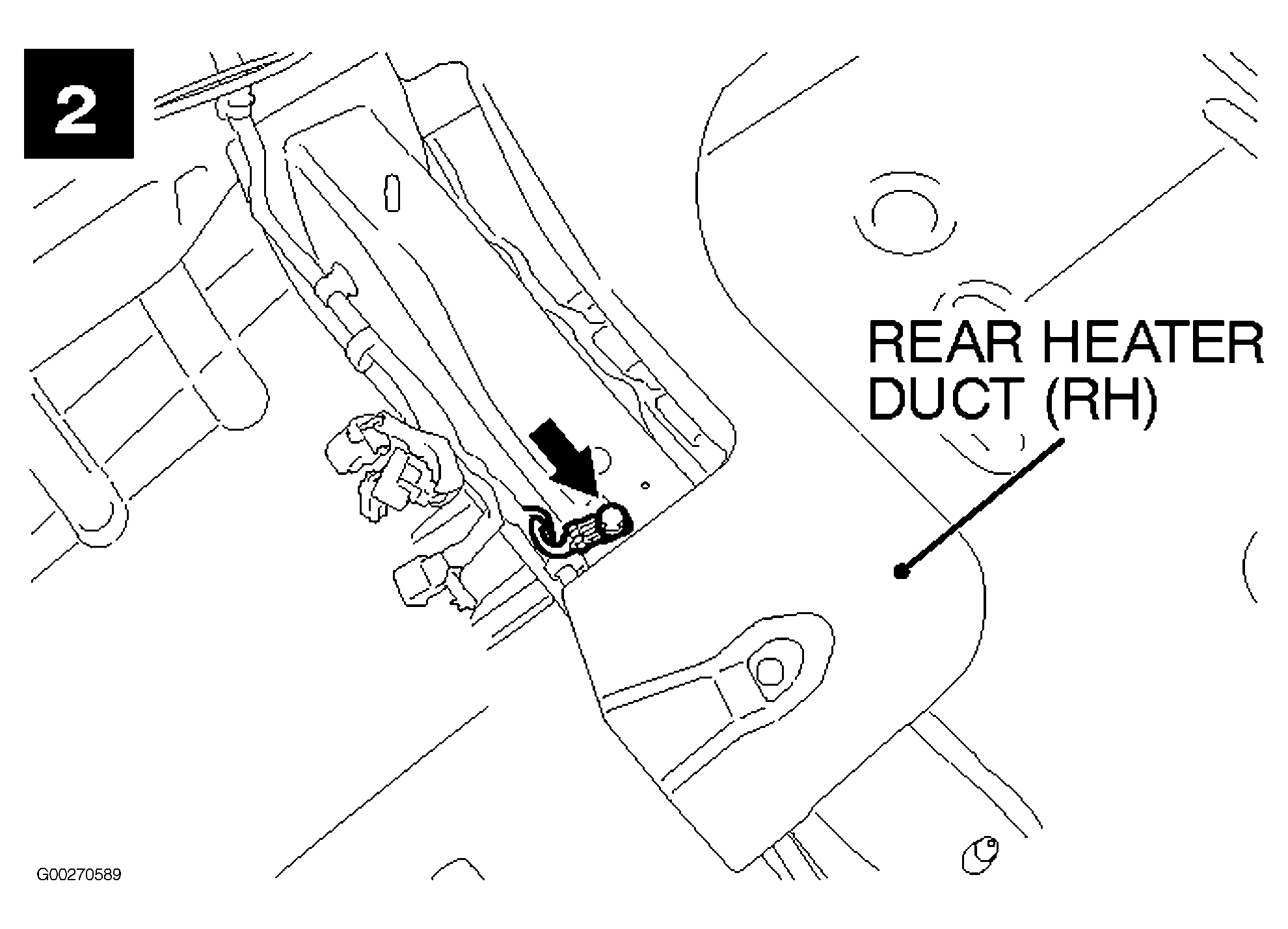

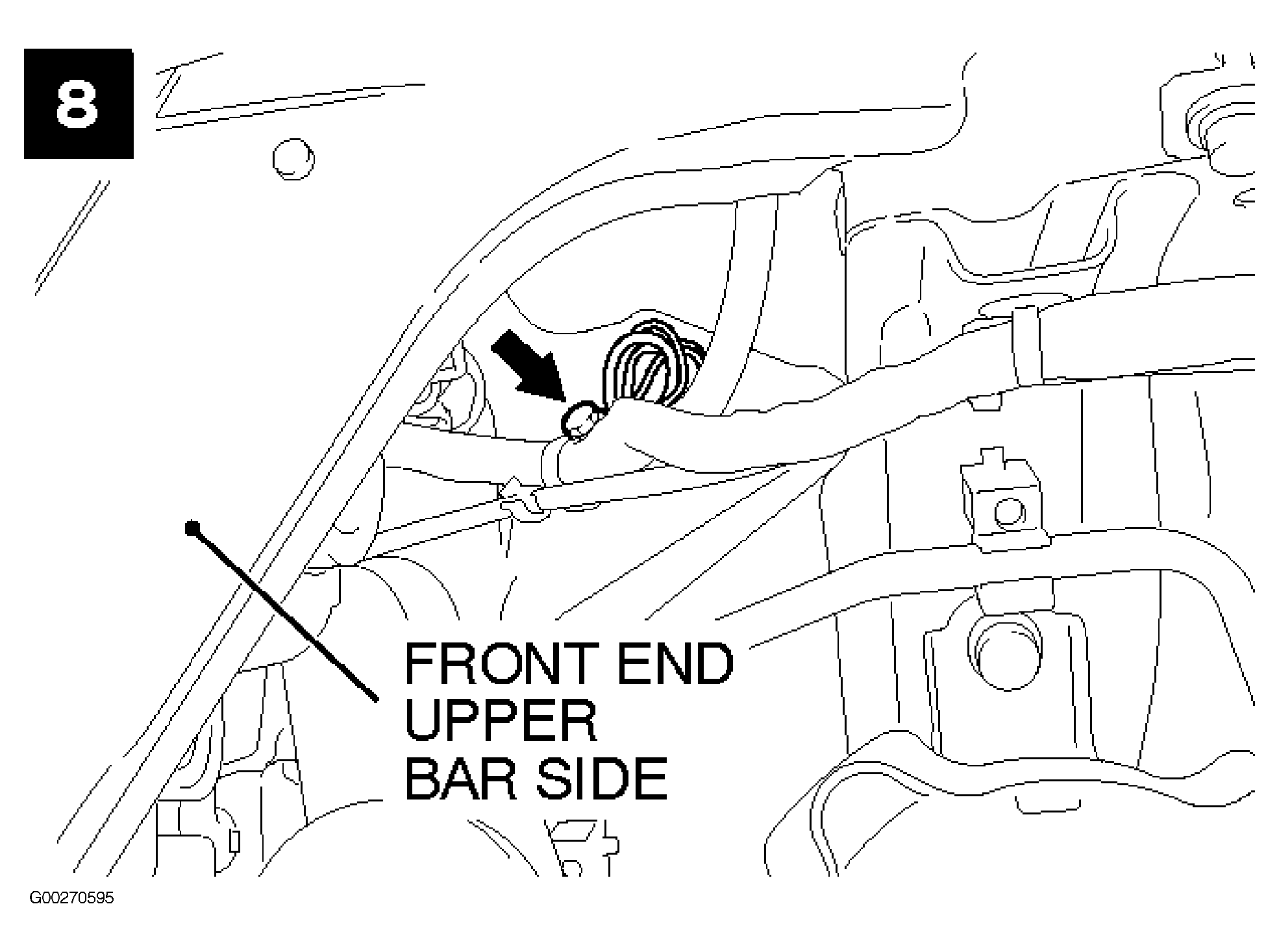

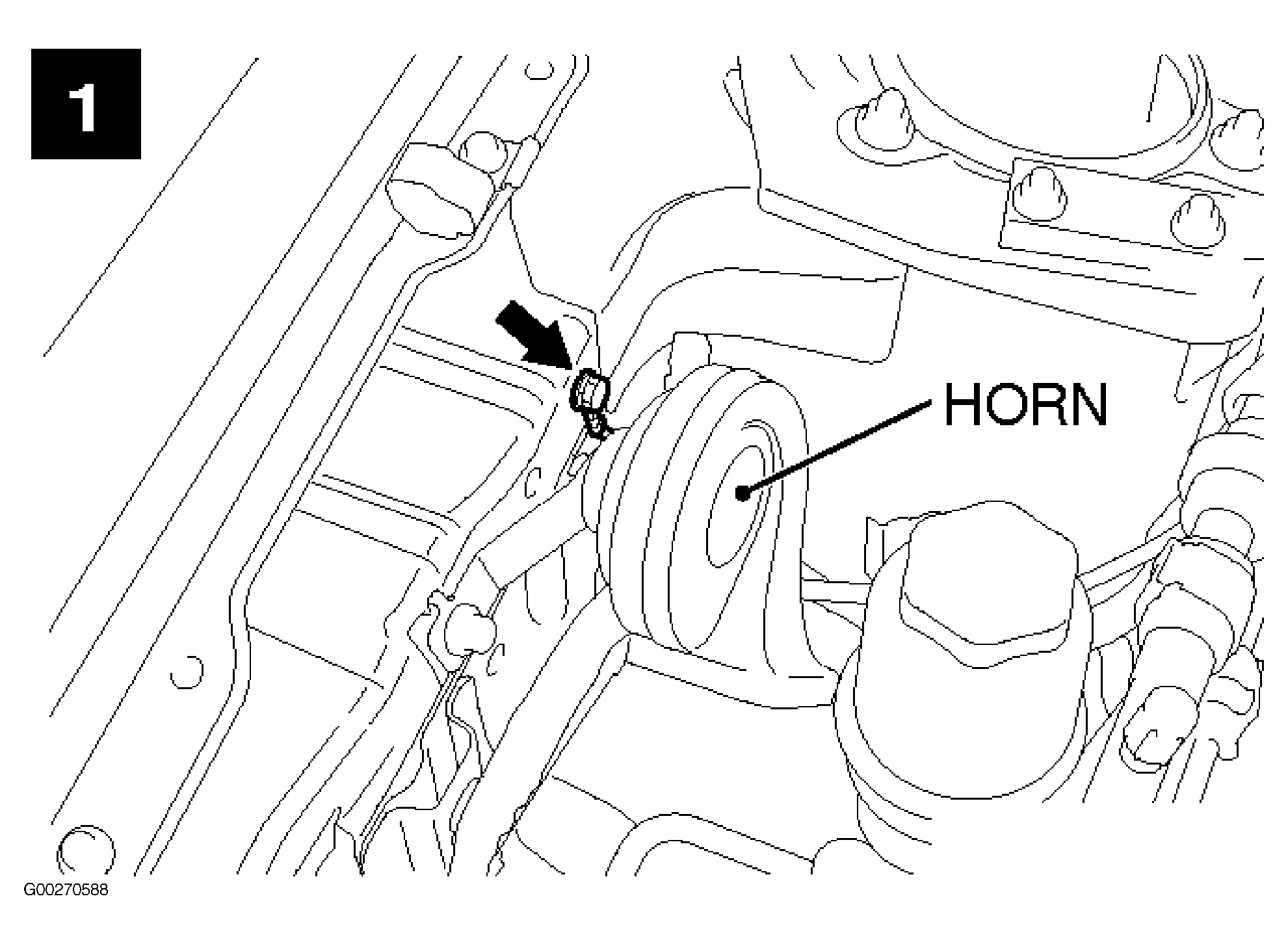

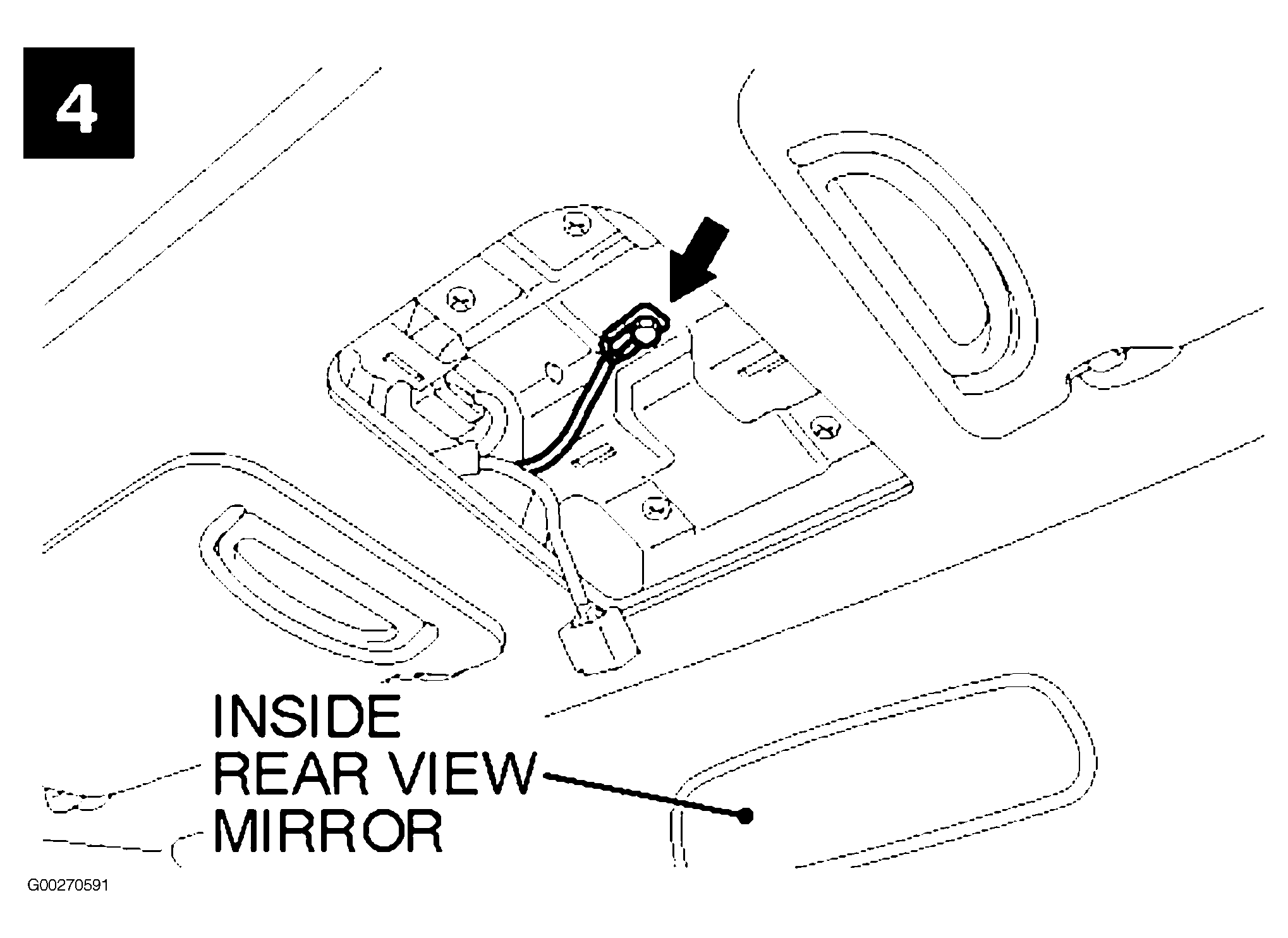

Fig 15: Grounds (1 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Grounds (2 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Grounds (3 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Grounds (4 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

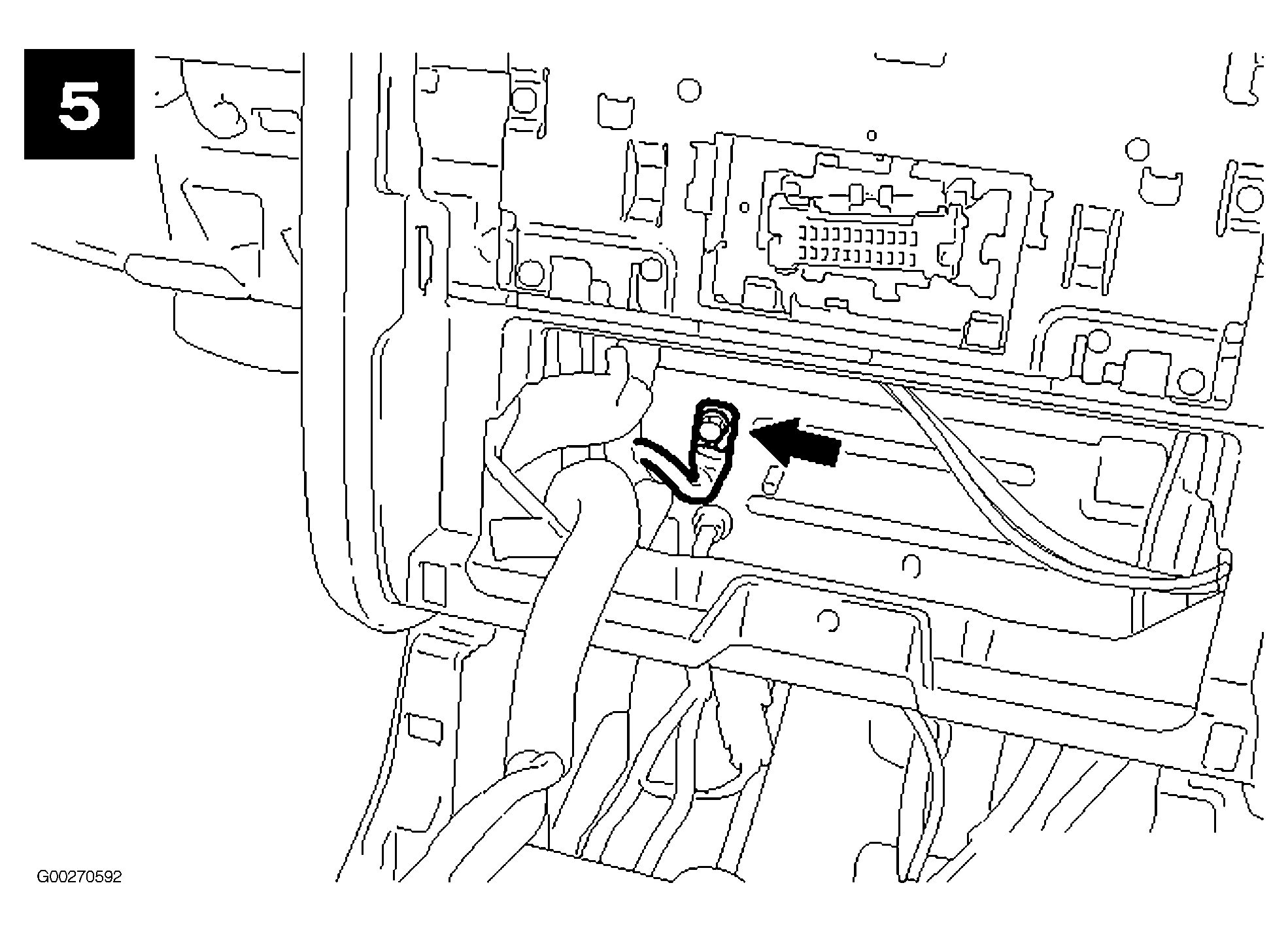

Fig 19: Grounds (5 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Grounds (6 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

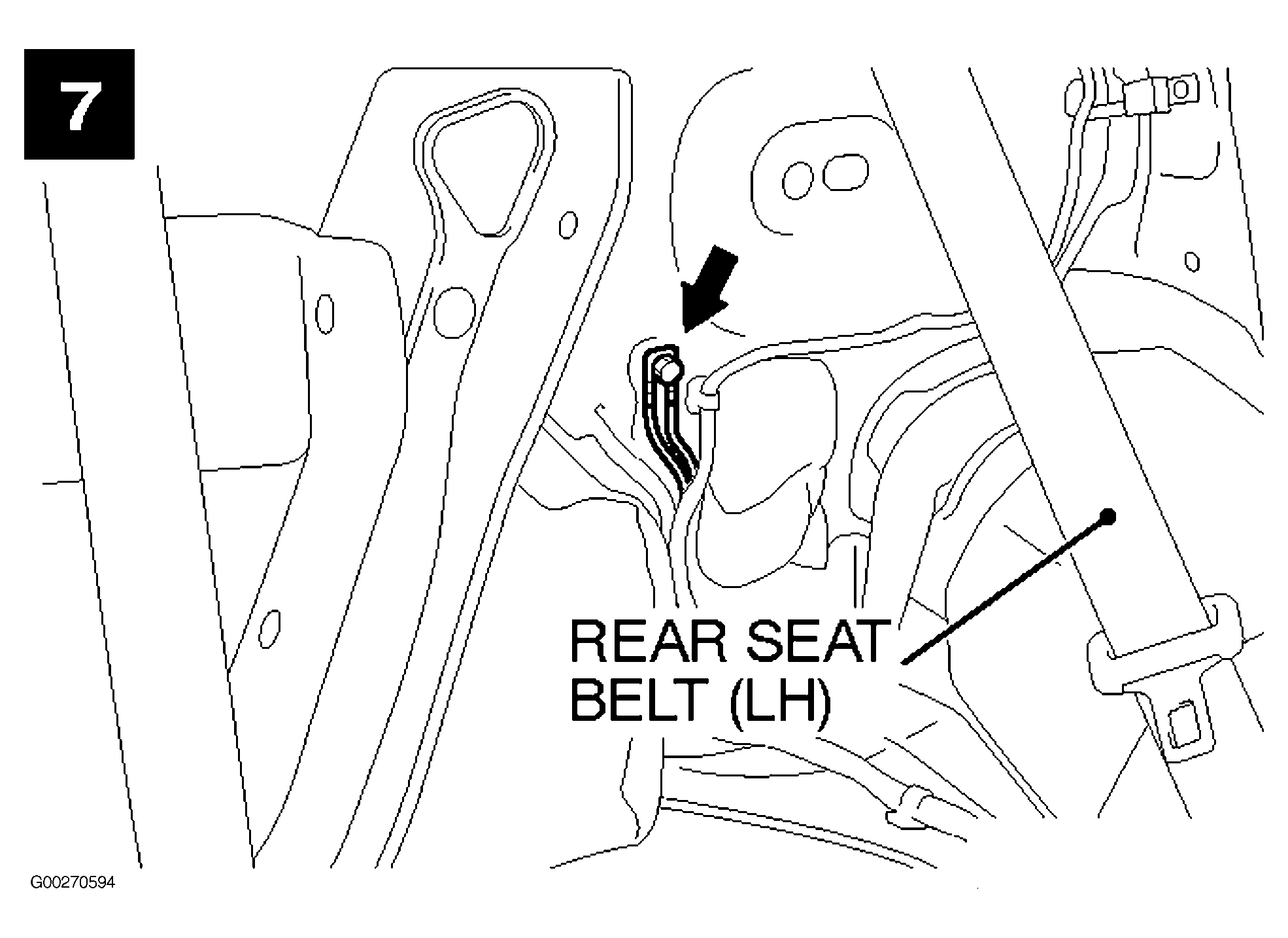

Fig 21: Grounds (7 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Grounds (8 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

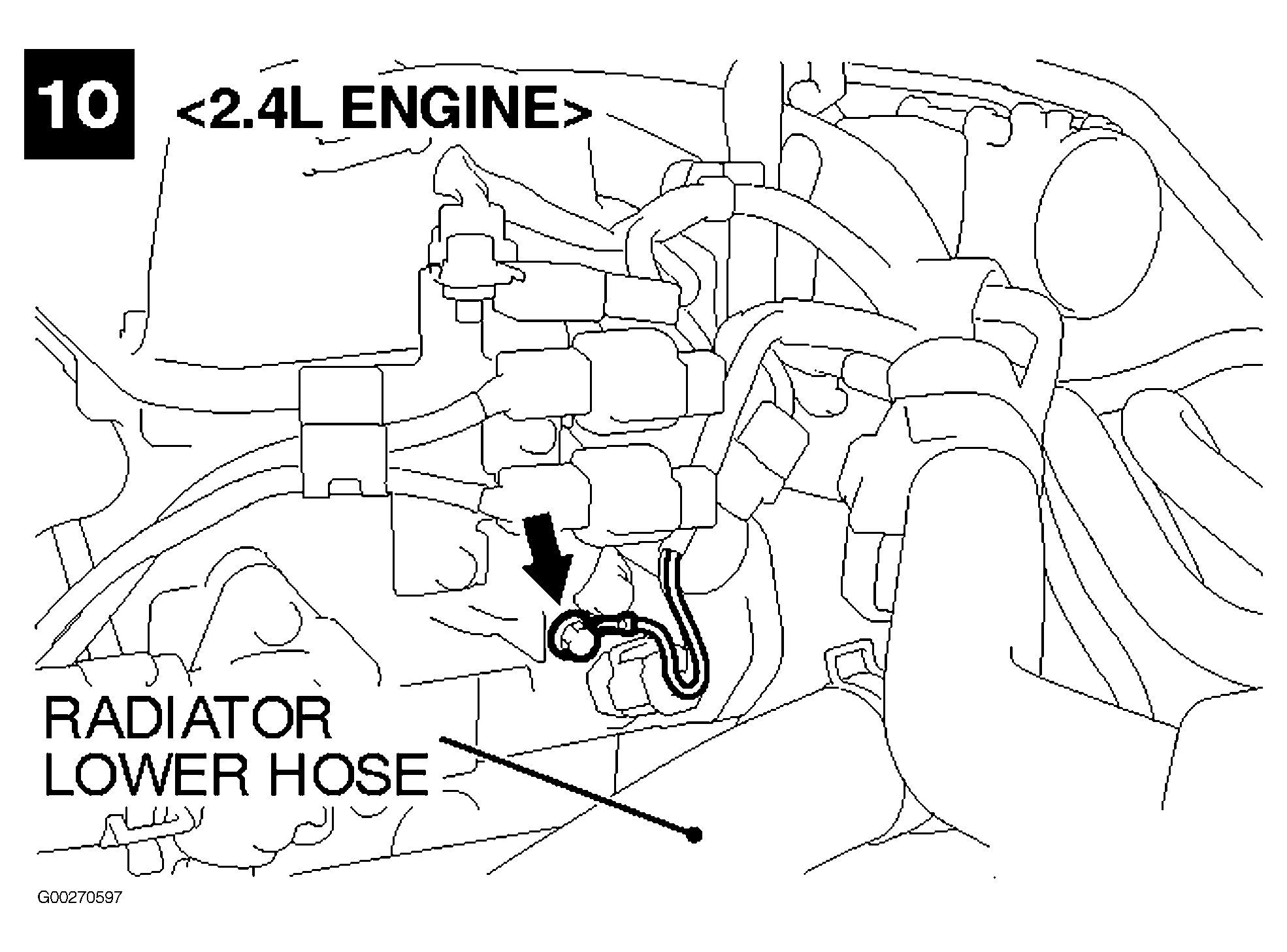

Fig 23: Grounds (2.4L) (9 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

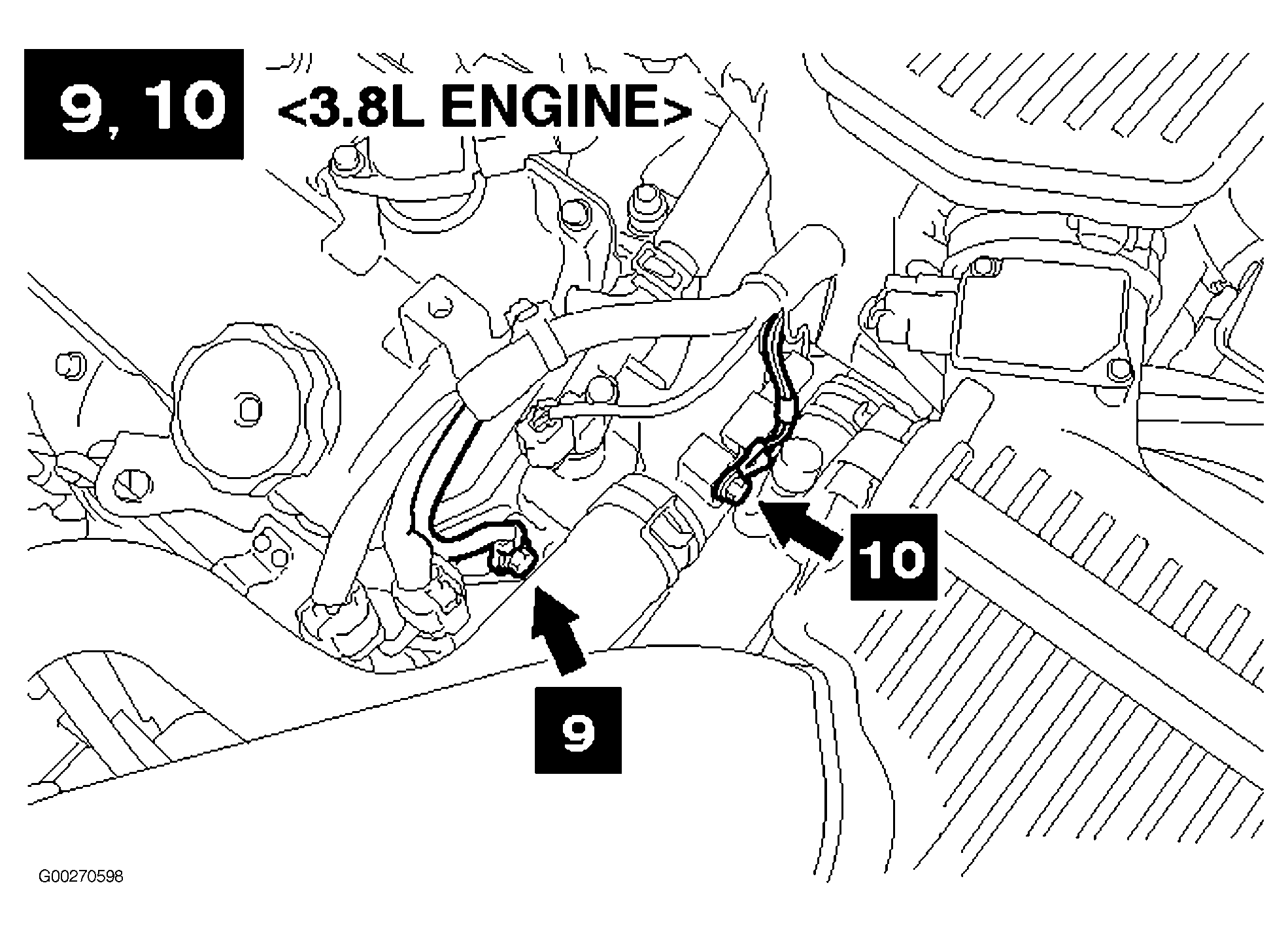

Fig 24: Grounds (3.8L) (10 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

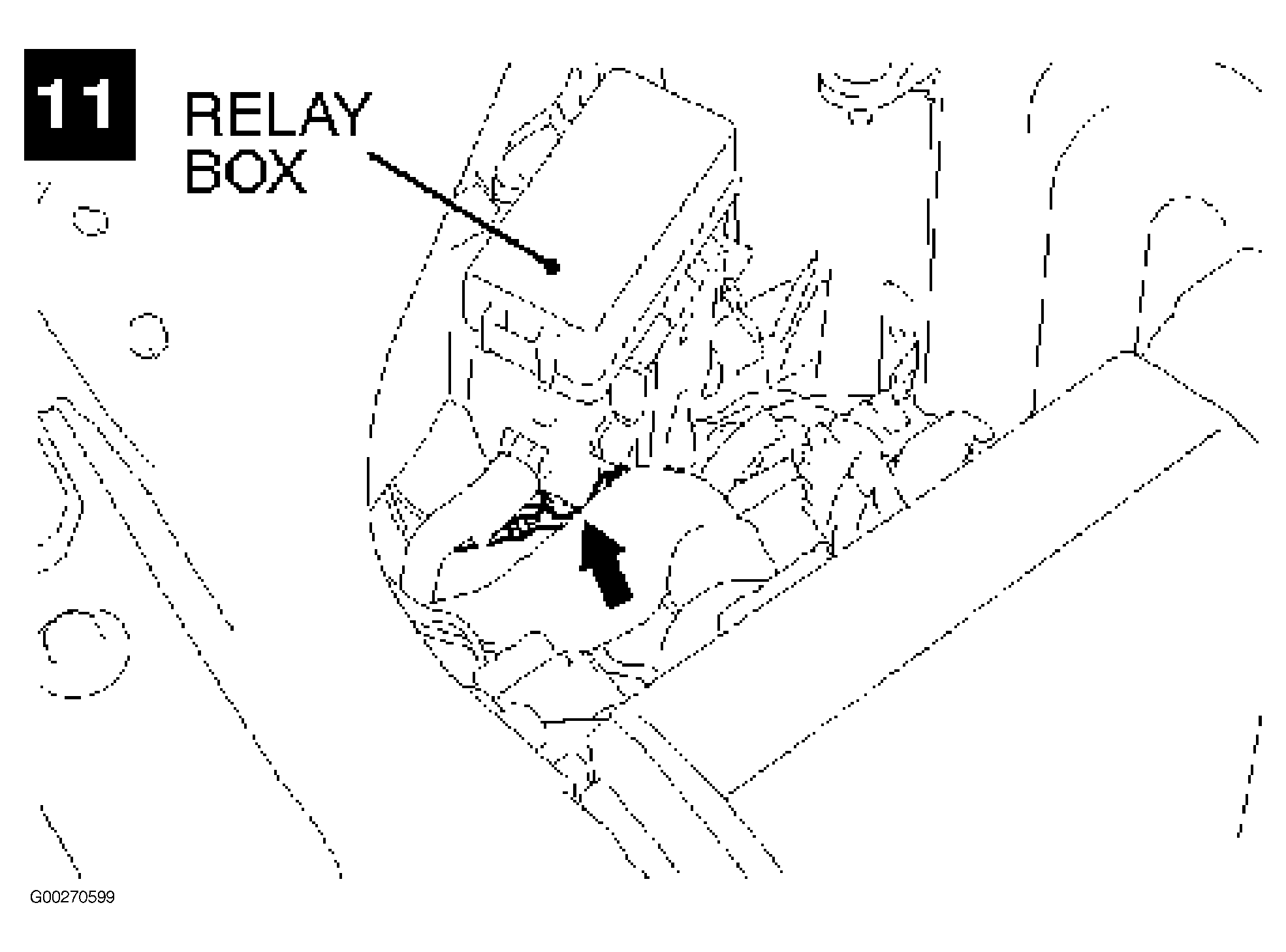

Fig 25: Grounds (11 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Grounds (12 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Grounds (13 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

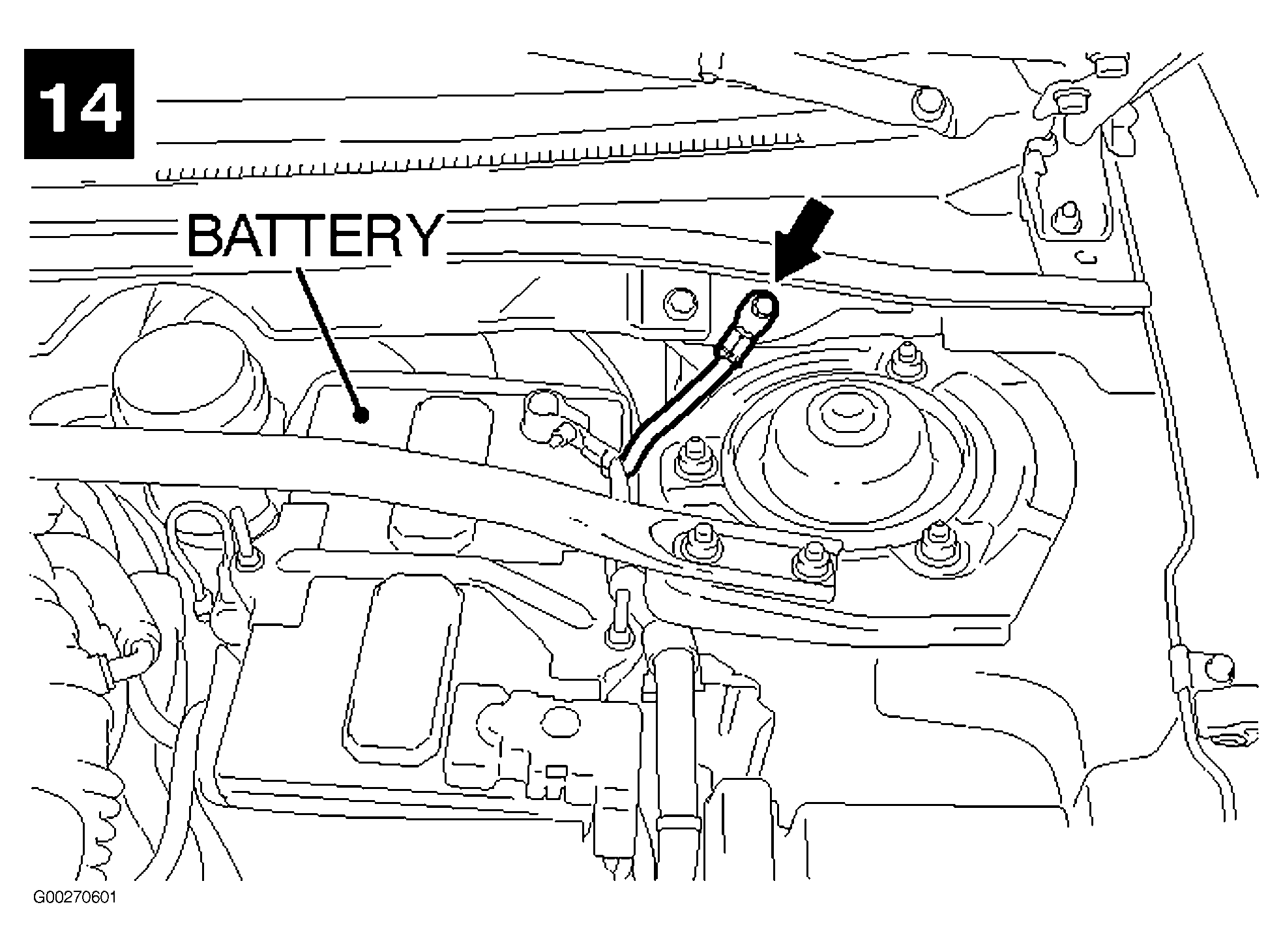

Fig 28: Grounds (14 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

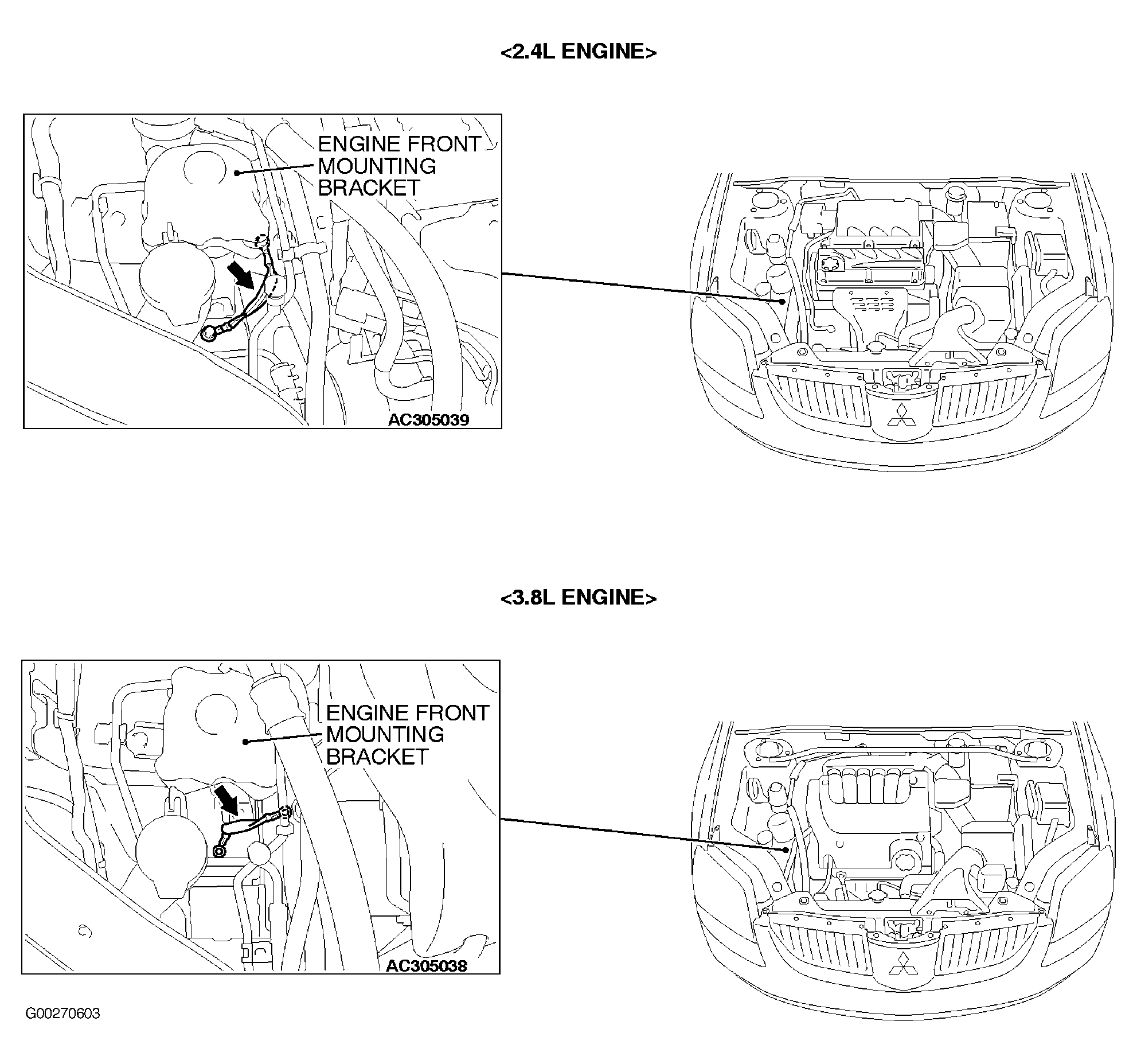

Fig 29: Ground Cables
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

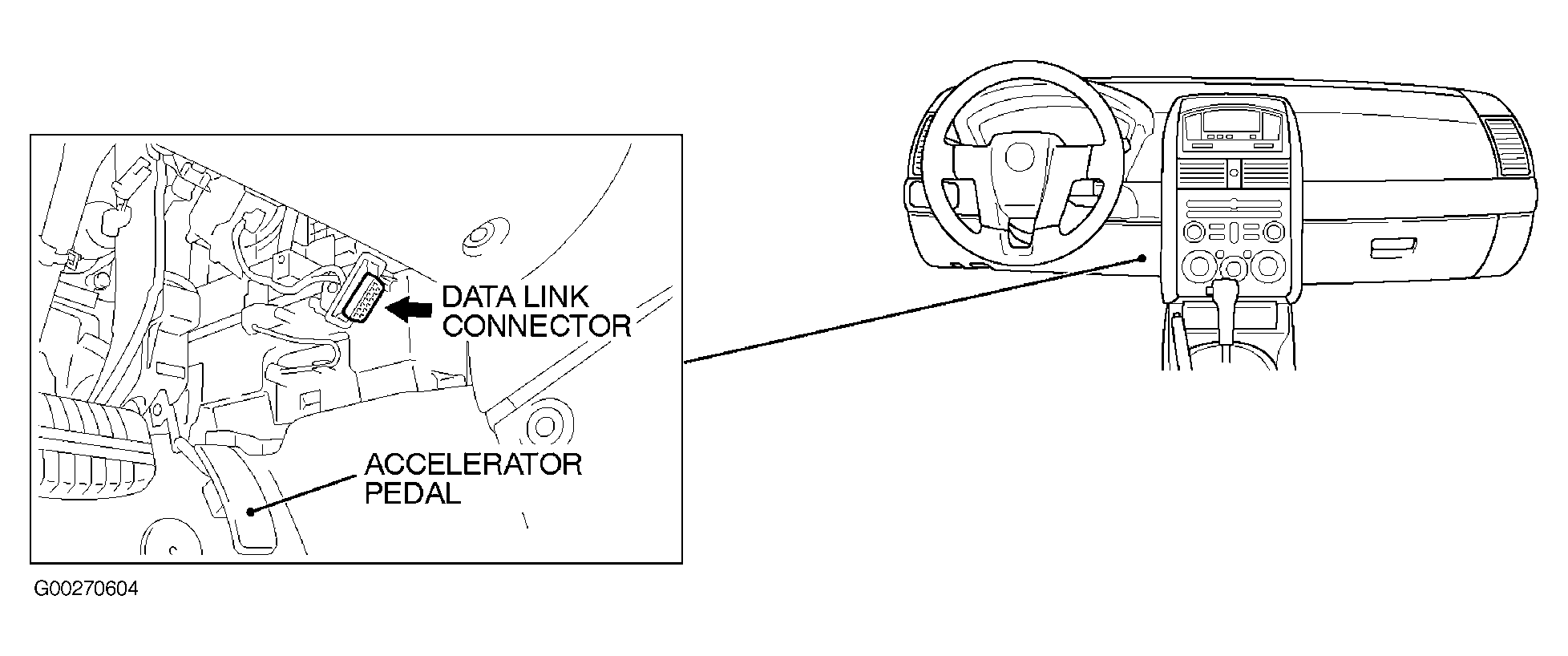

Fig 30: Data Link Connector
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Other Devices (2.4L) (1 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

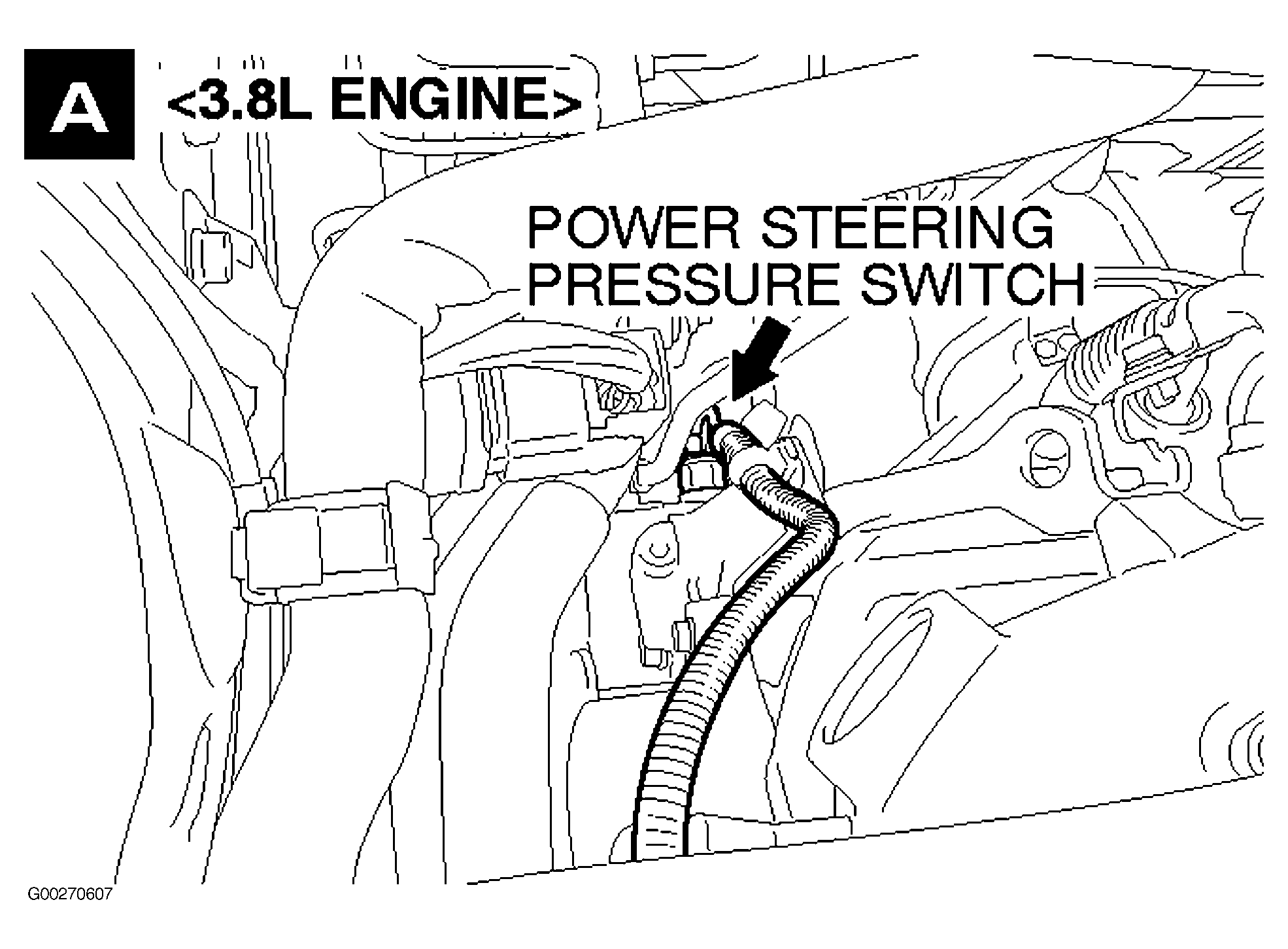

Fig 32: Other Devices (3.8L) (2 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 33: Other Devices (3 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

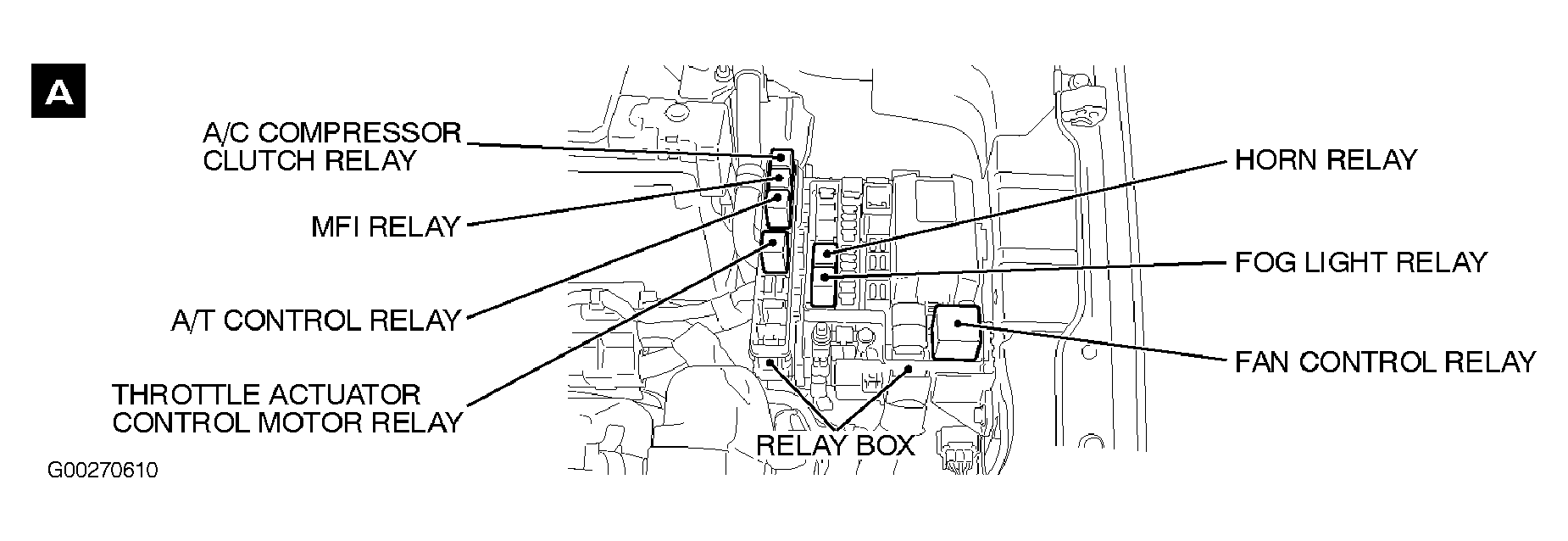

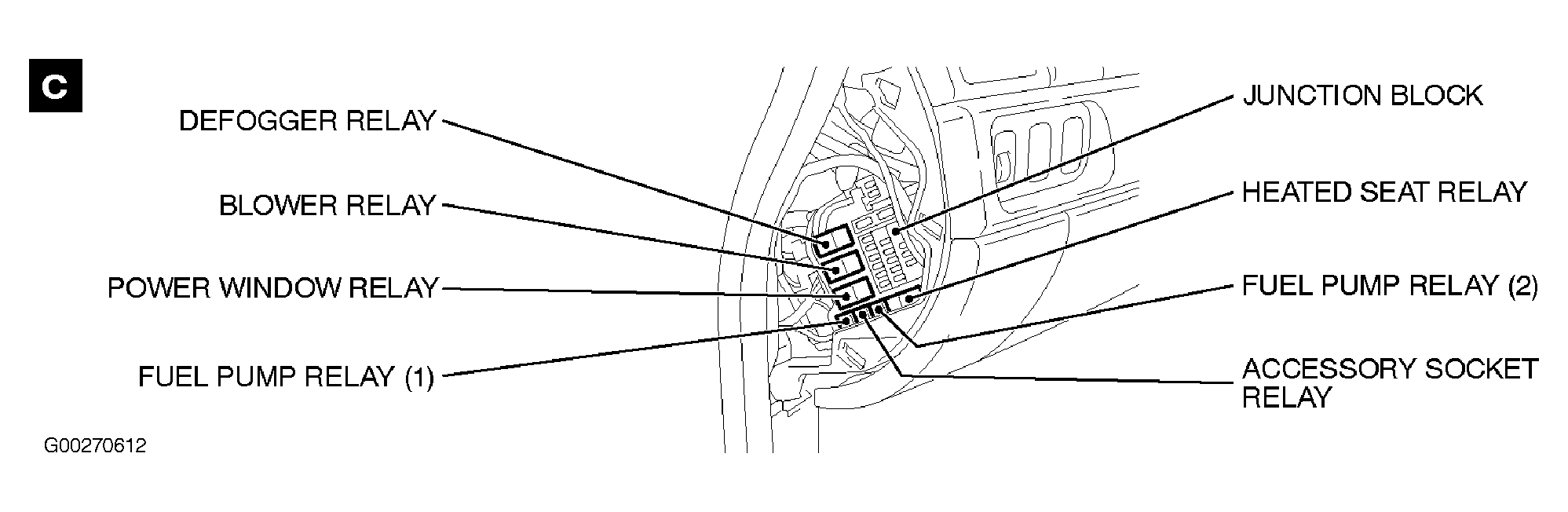

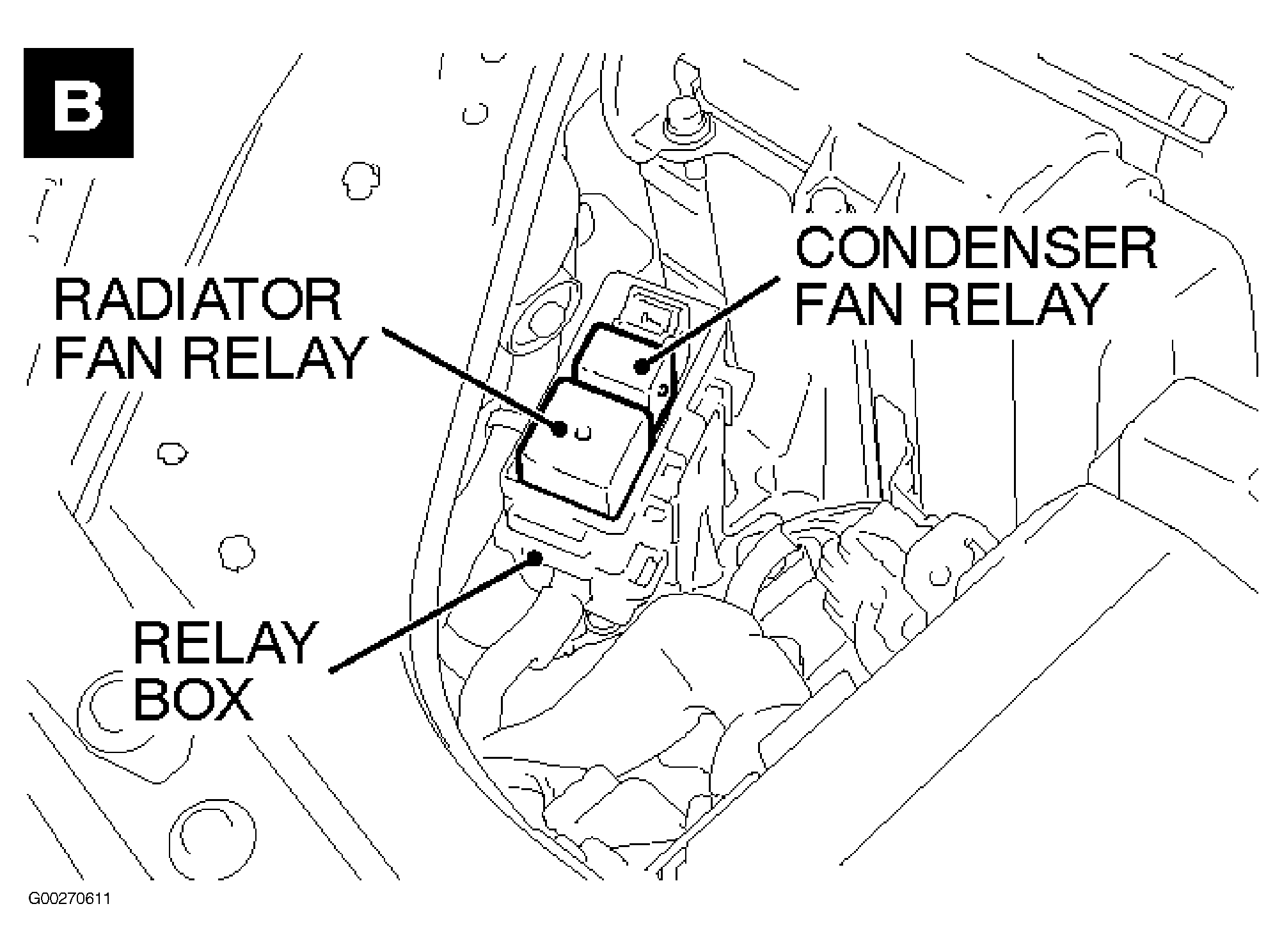

Fig 34: Relays (1 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Relays (2 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Relays (3 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

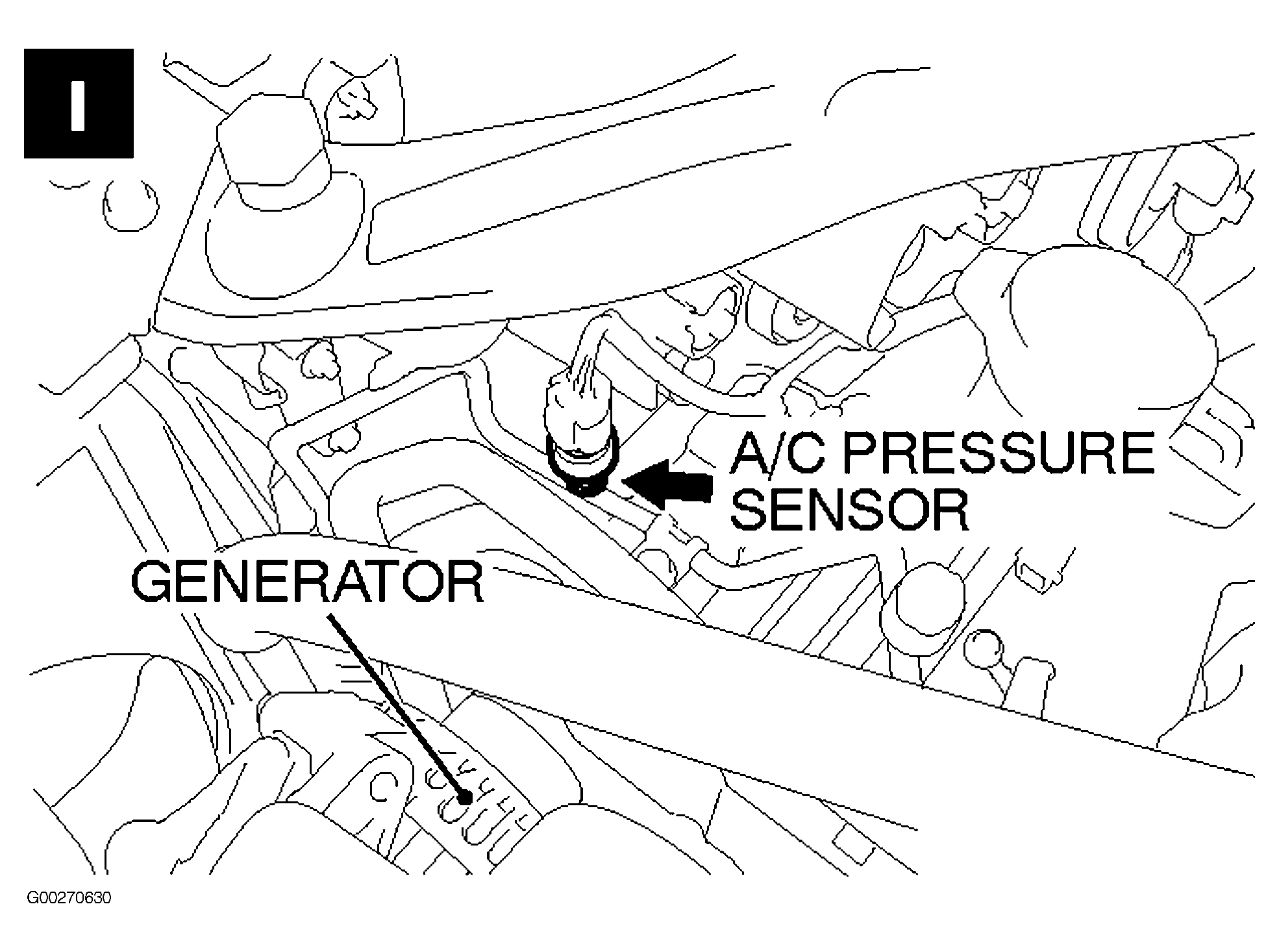

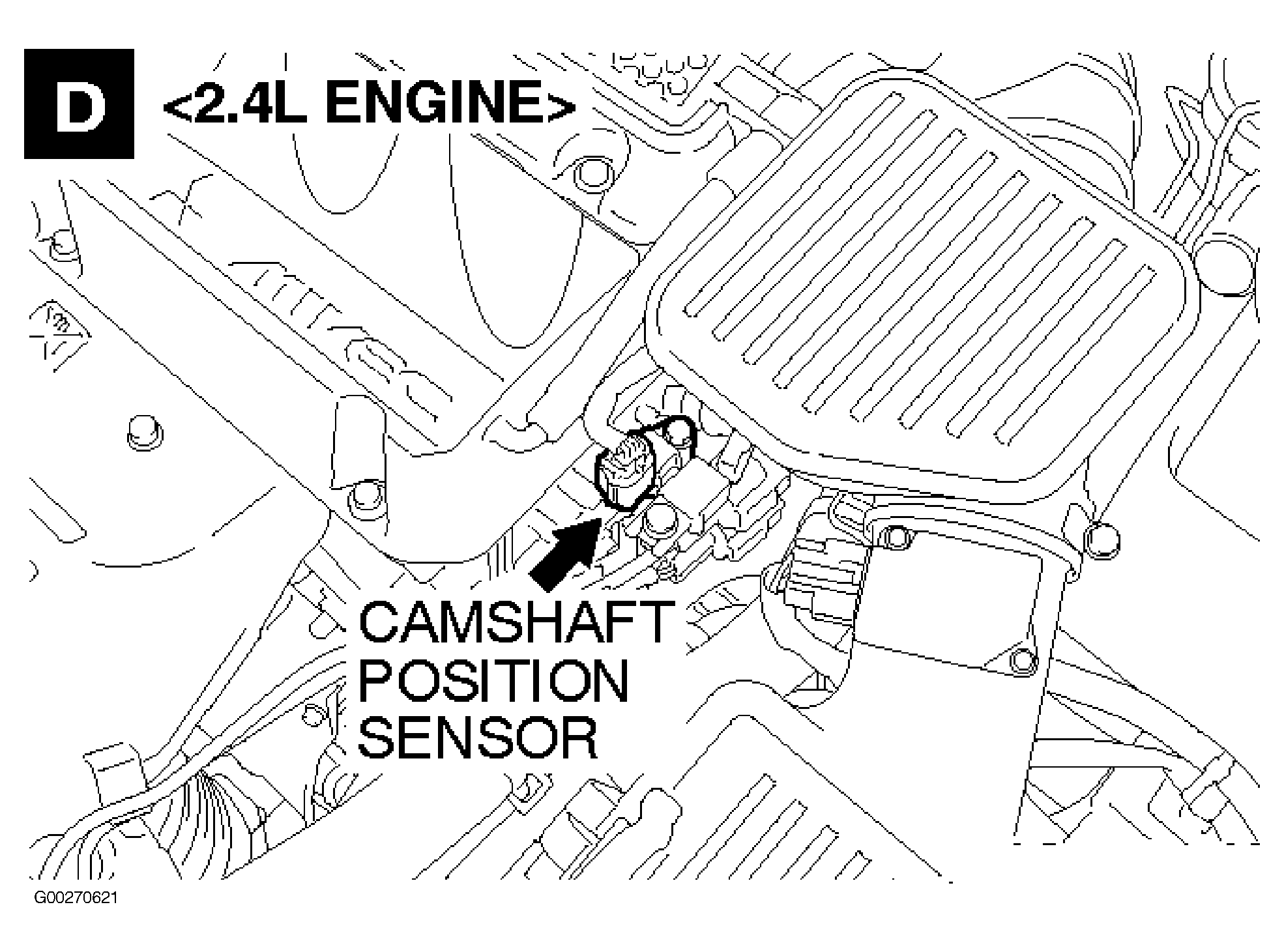

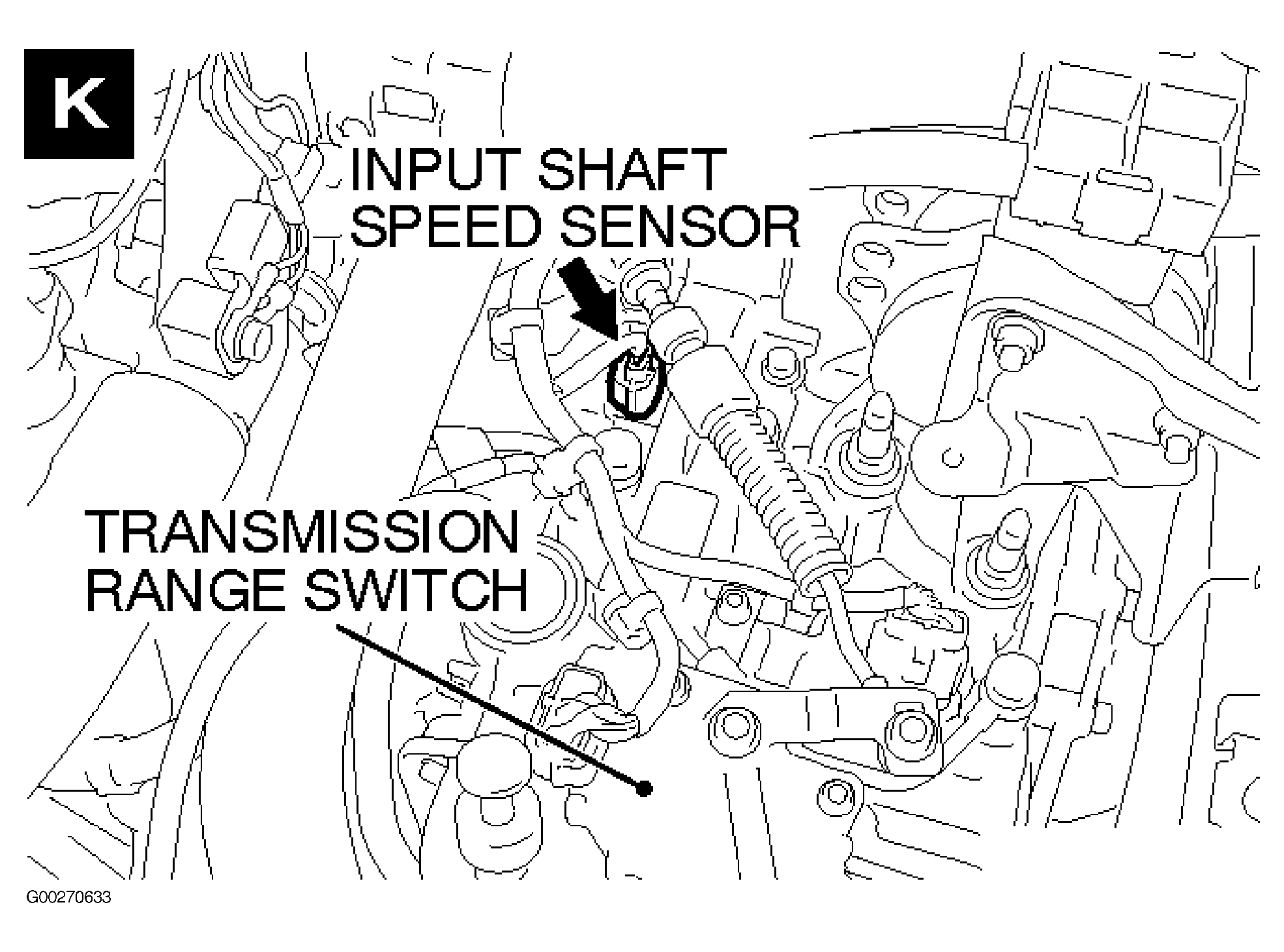

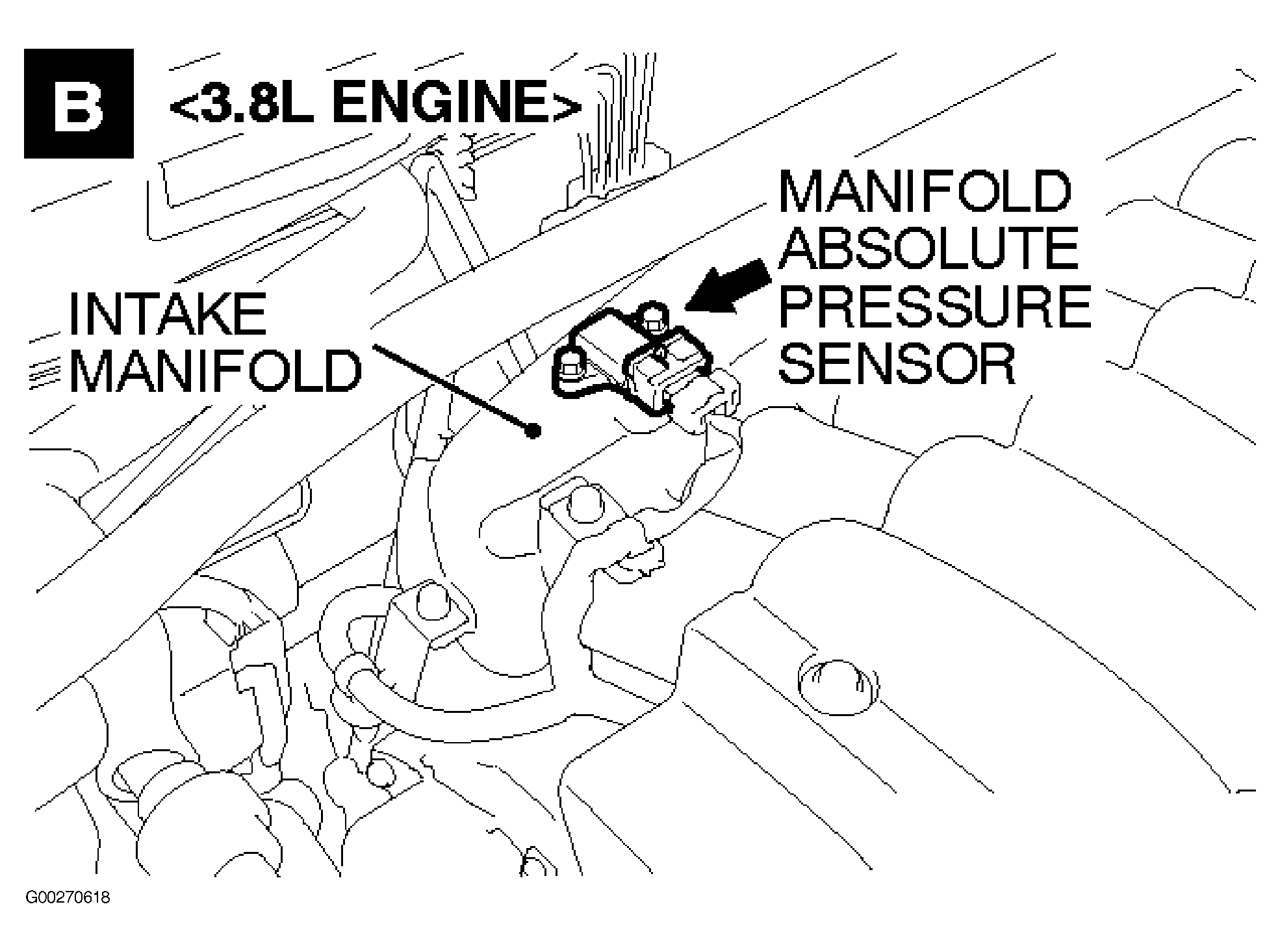

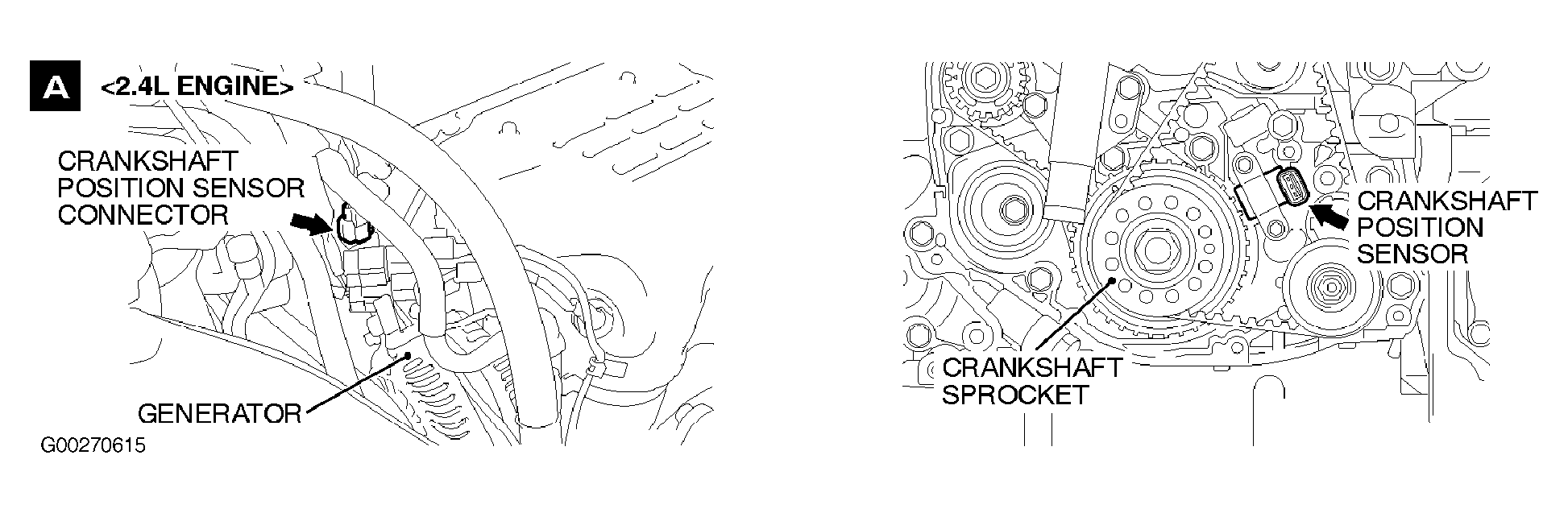

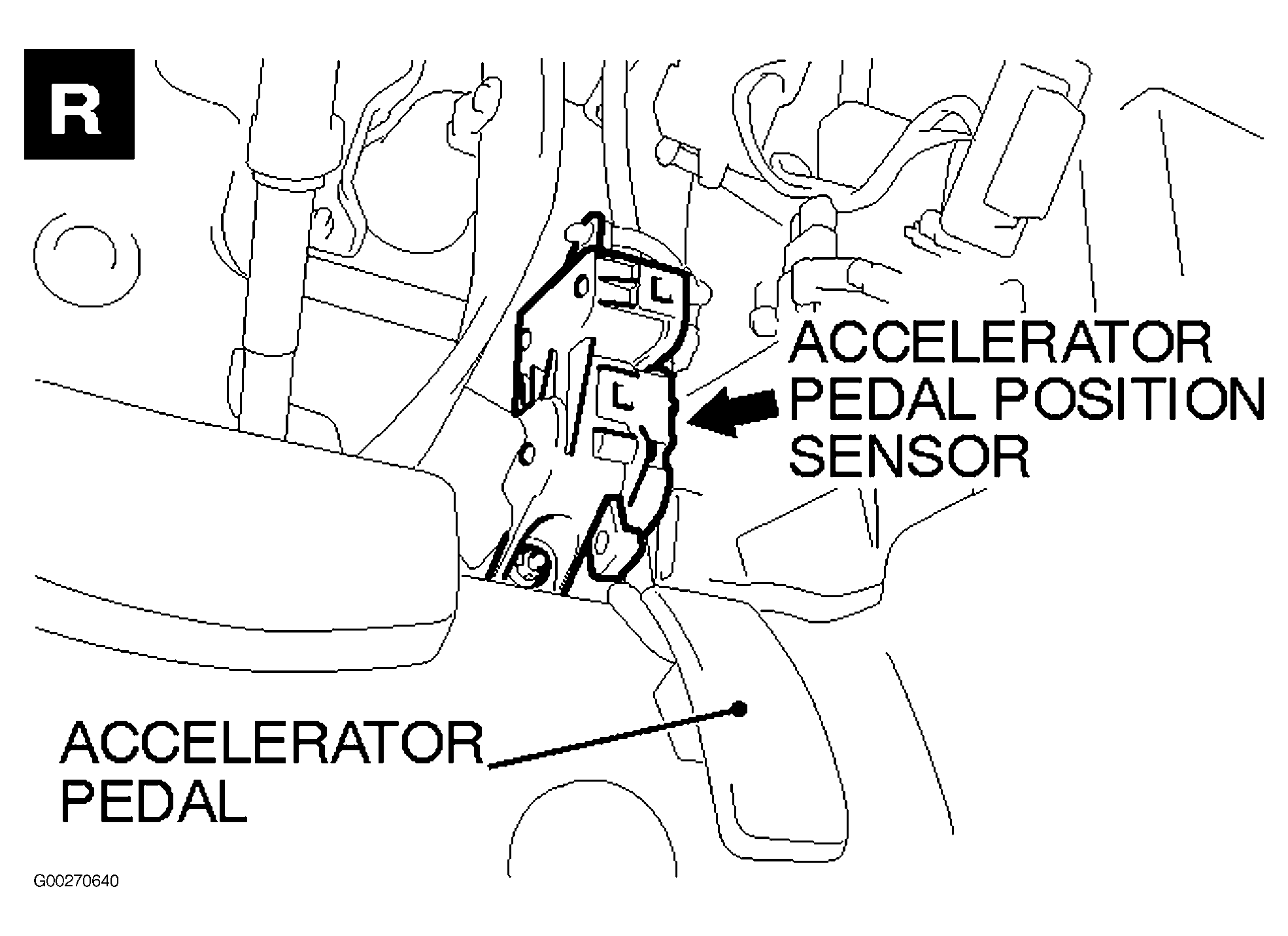

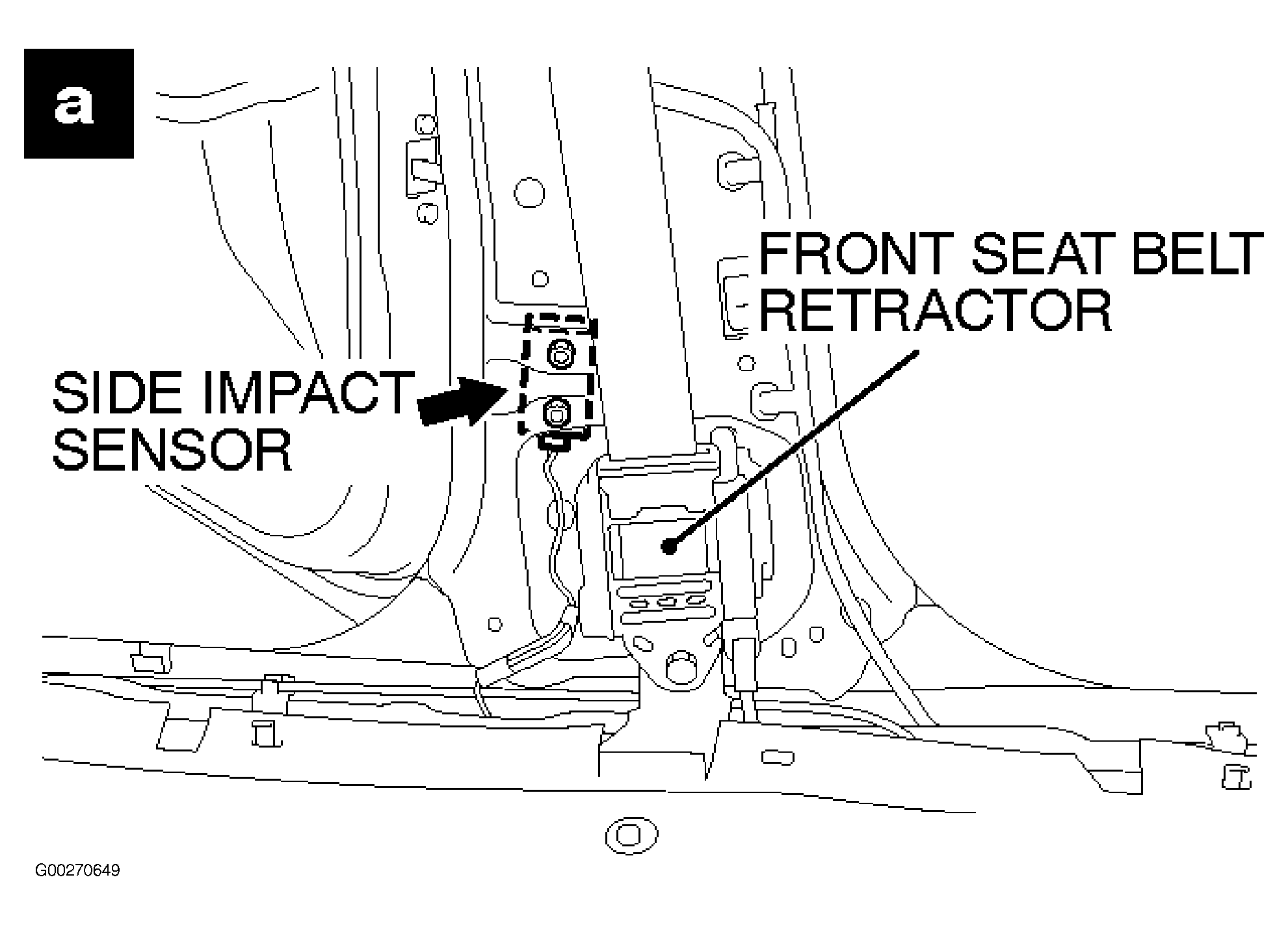

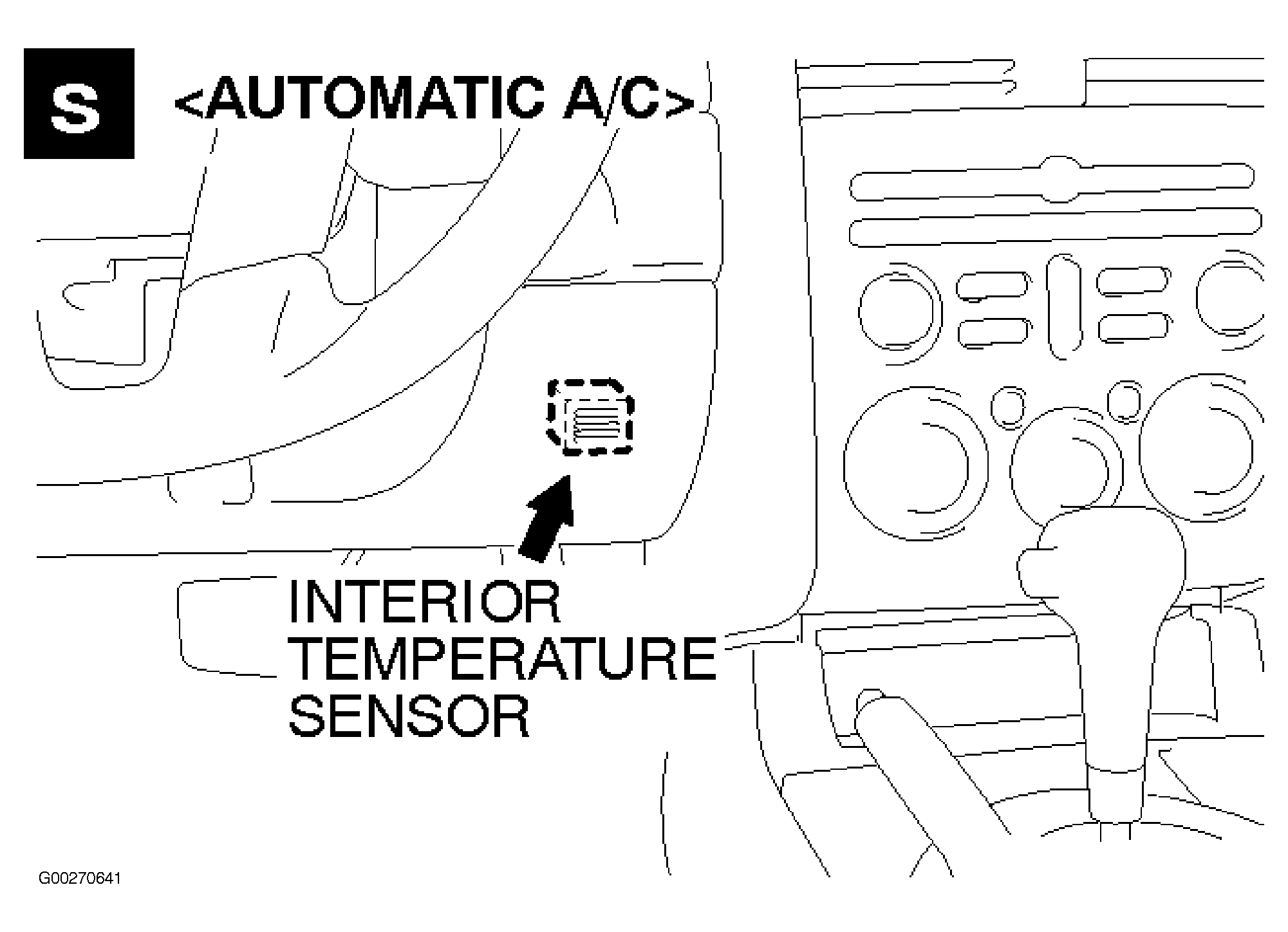

Fig 37: Sensors (2.4L) (1 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

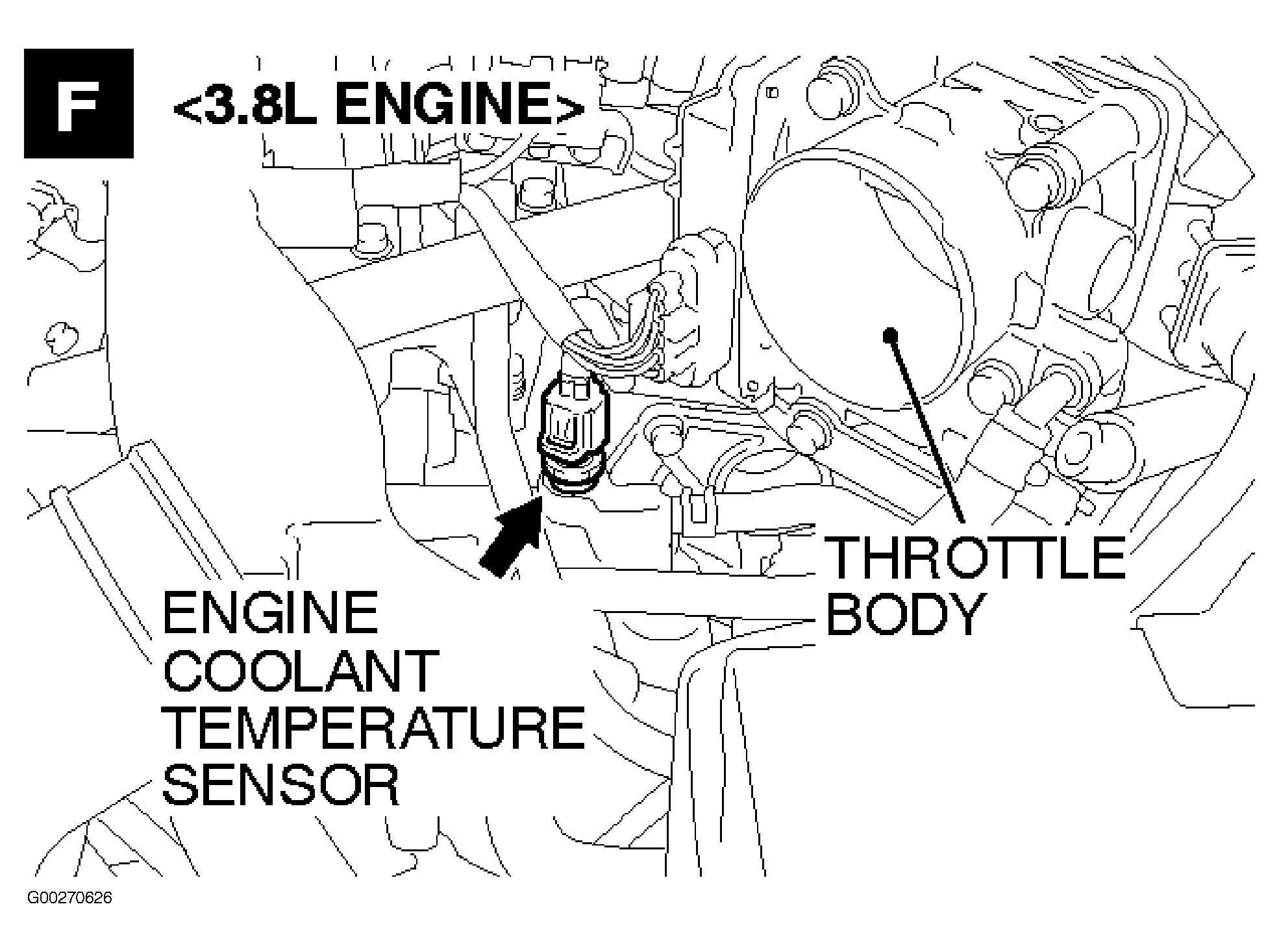

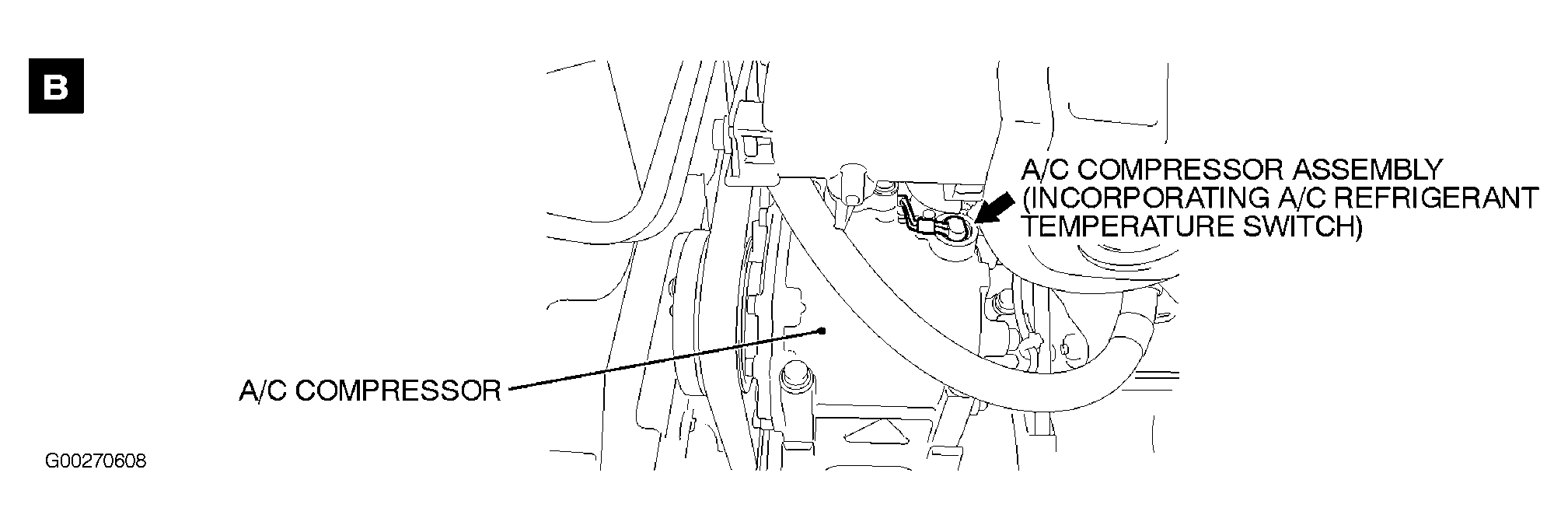

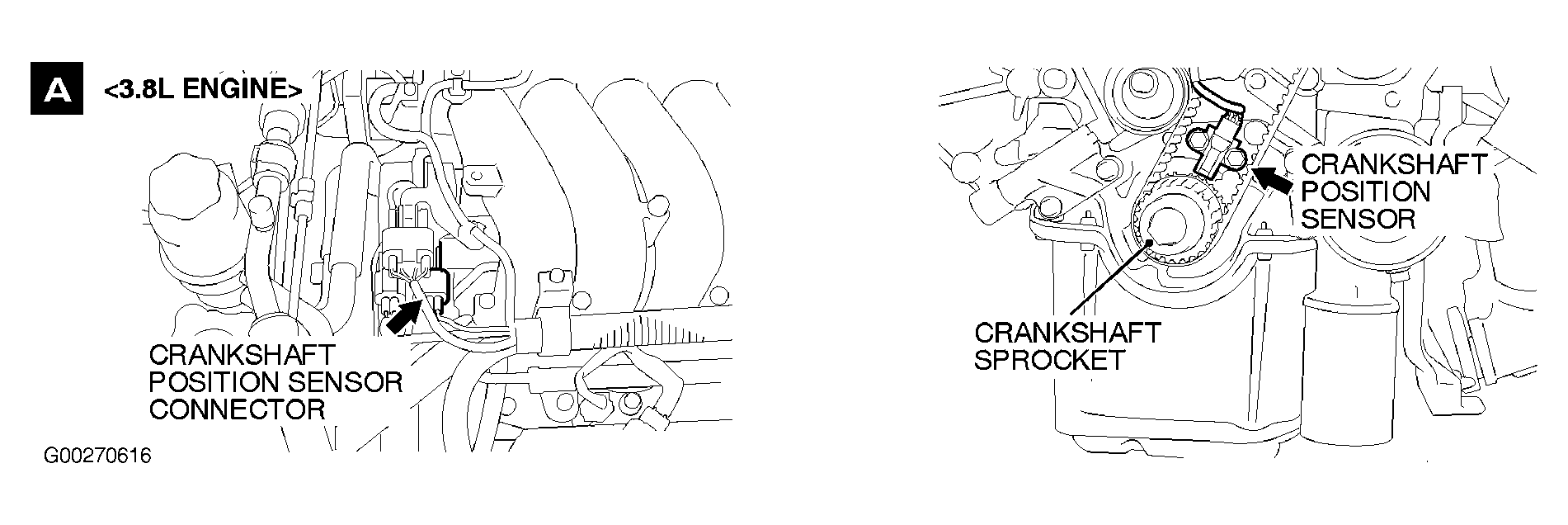

Fig 38: Sensors (3.8L) (2 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

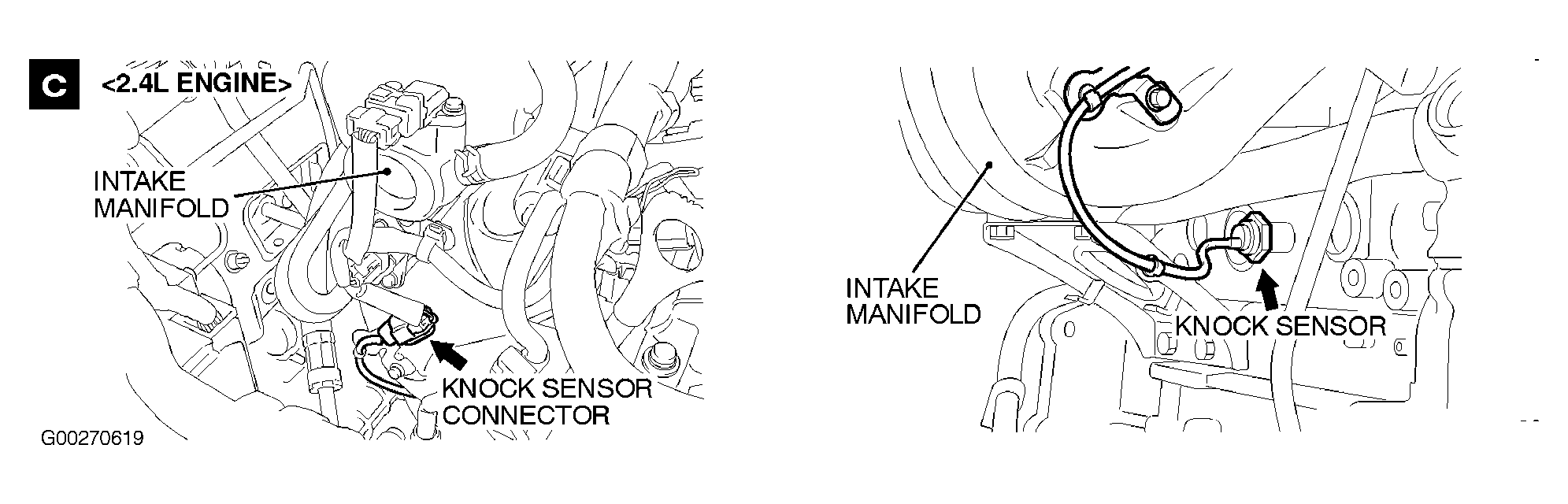

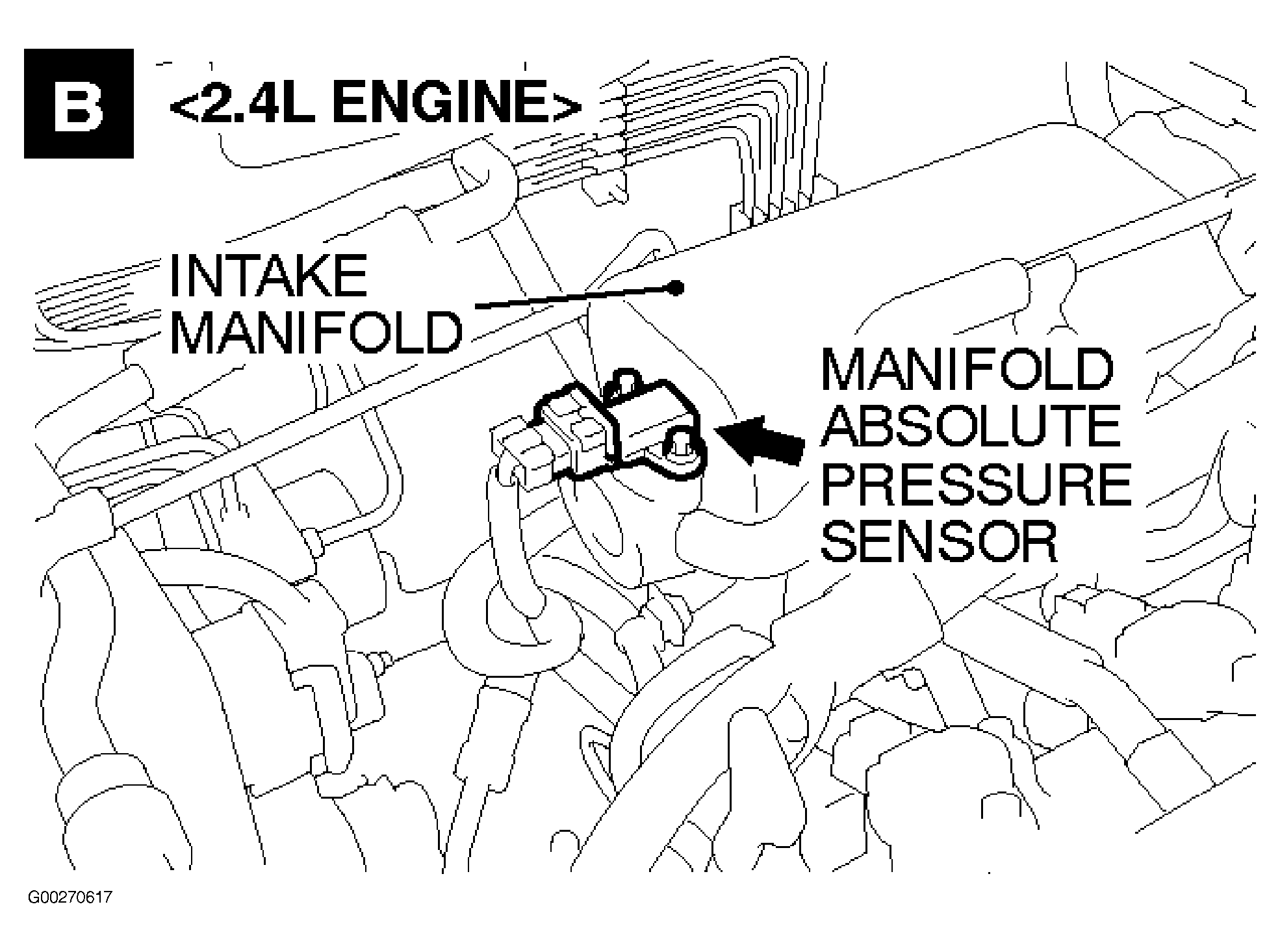

Fig 39: Sensors (2.4L) (3 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

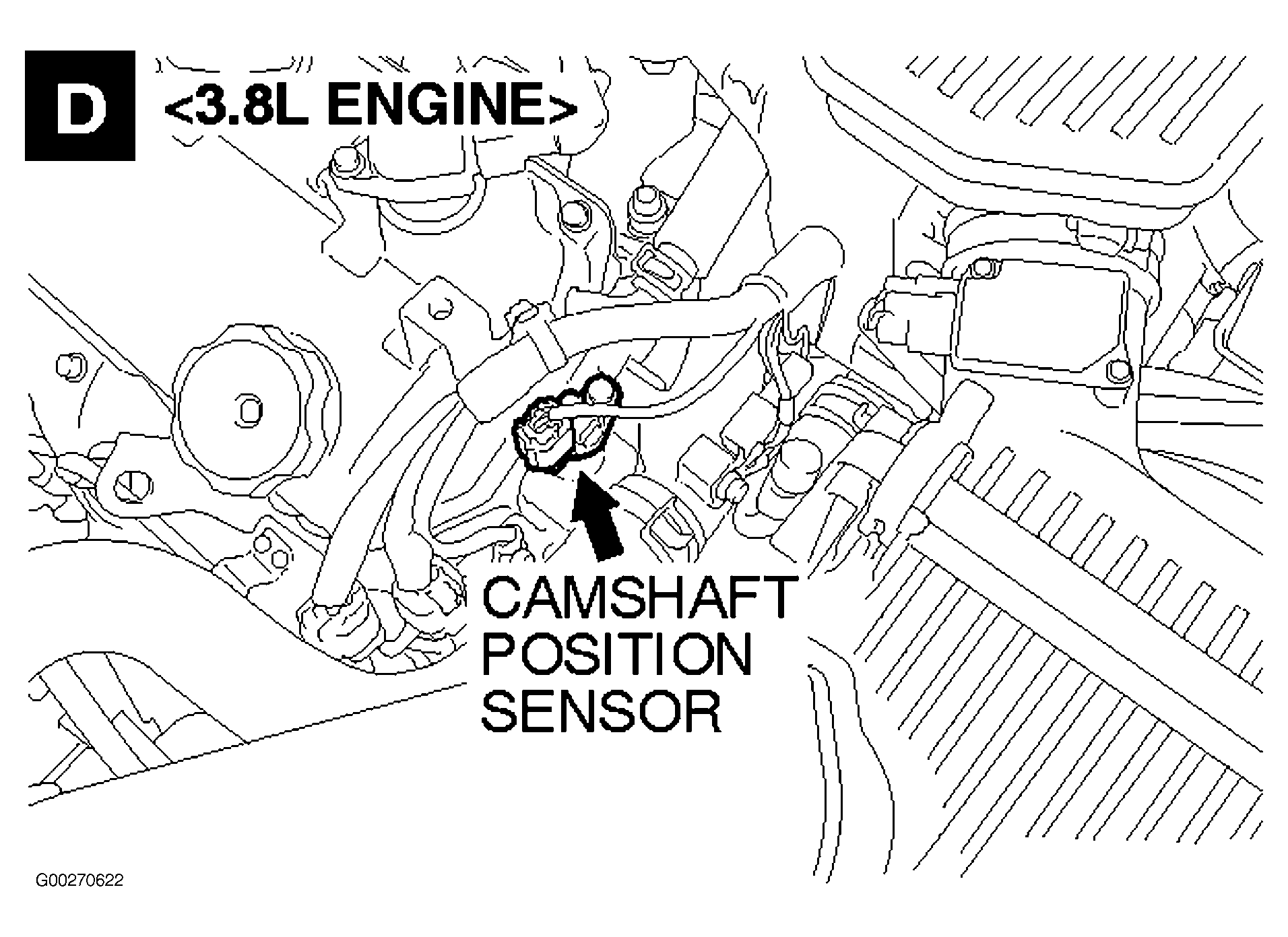

Fig 40: Sensors (3.8L) (4 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 41: Sensors (2.4L) (5 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

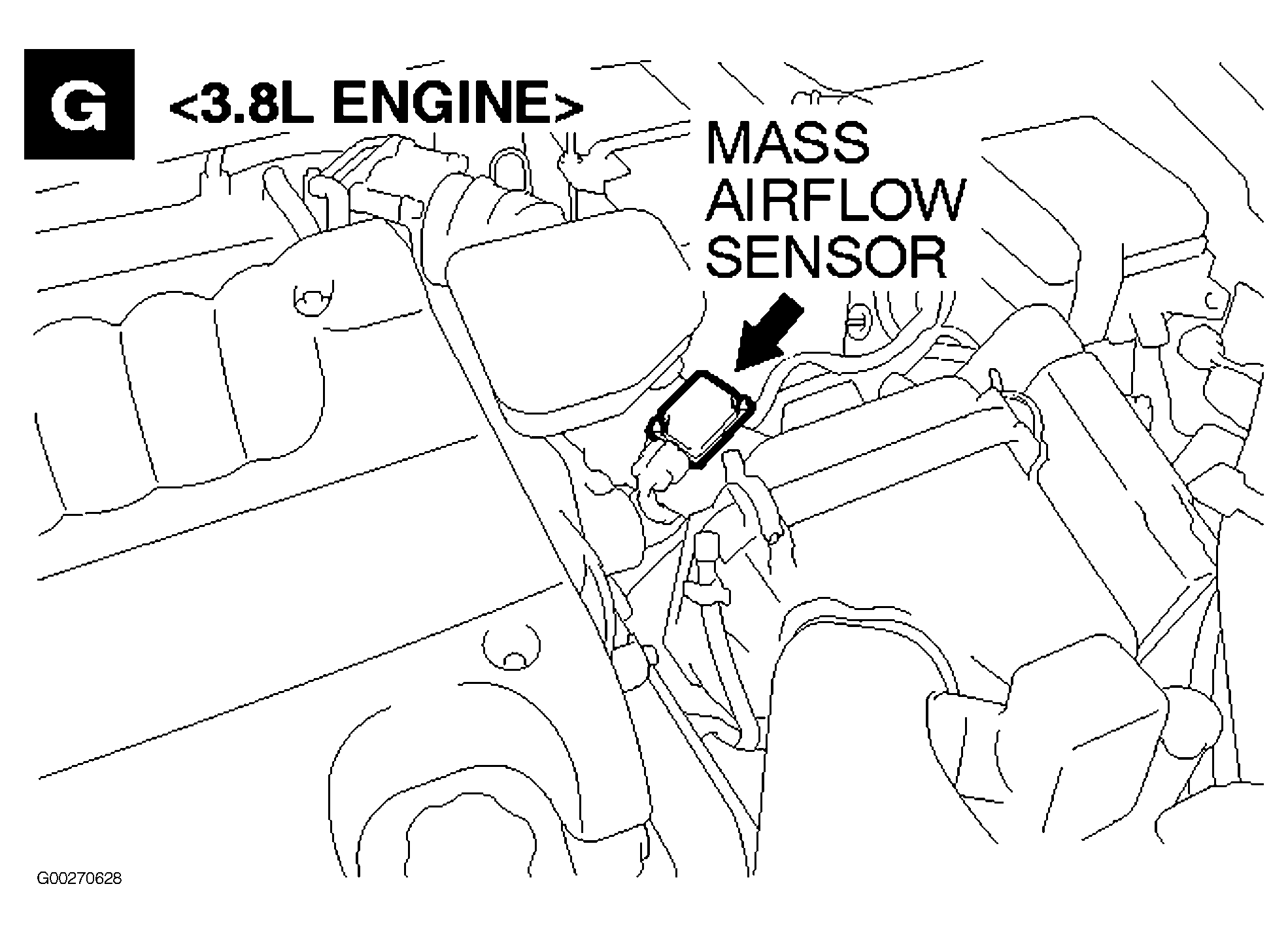

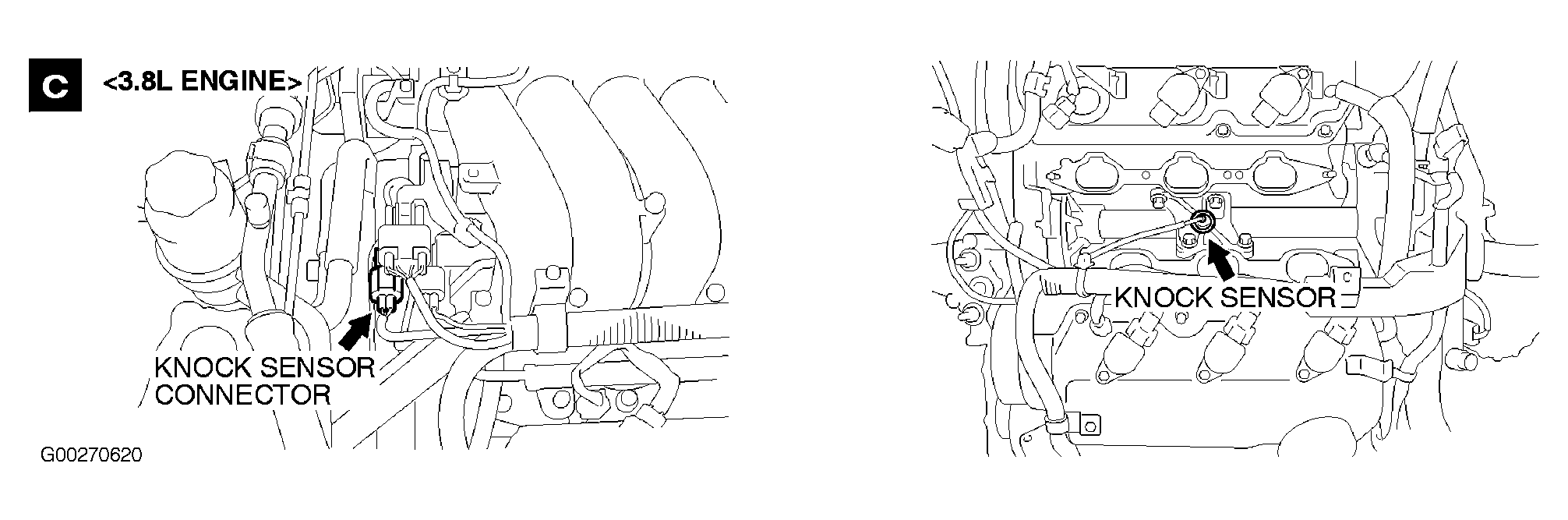

Fig 42: Sensors (3.8L) (6 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 43: Sensors (2.4L) (7 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

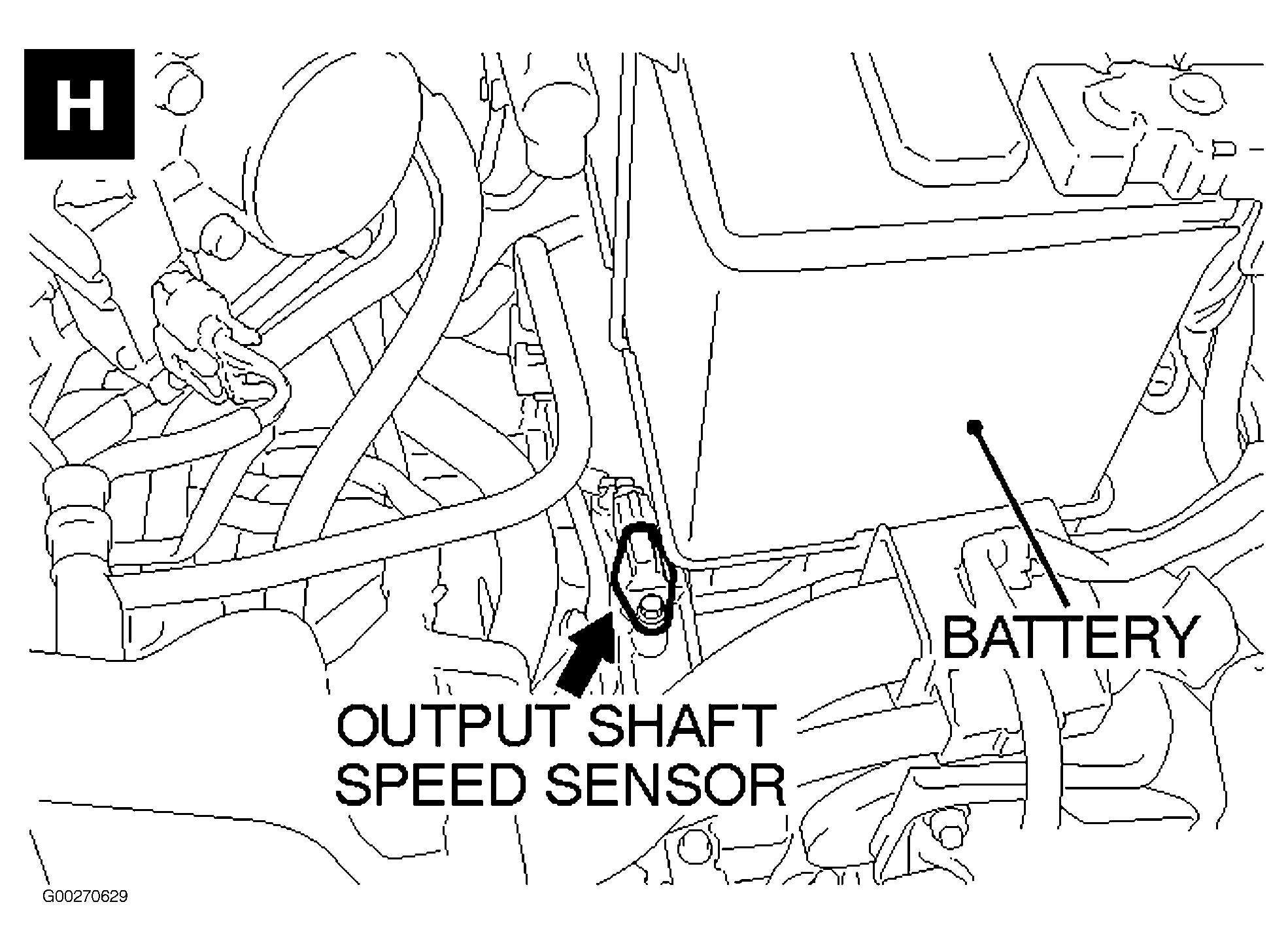

Fig 44: Sensors (3.8L) (8 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

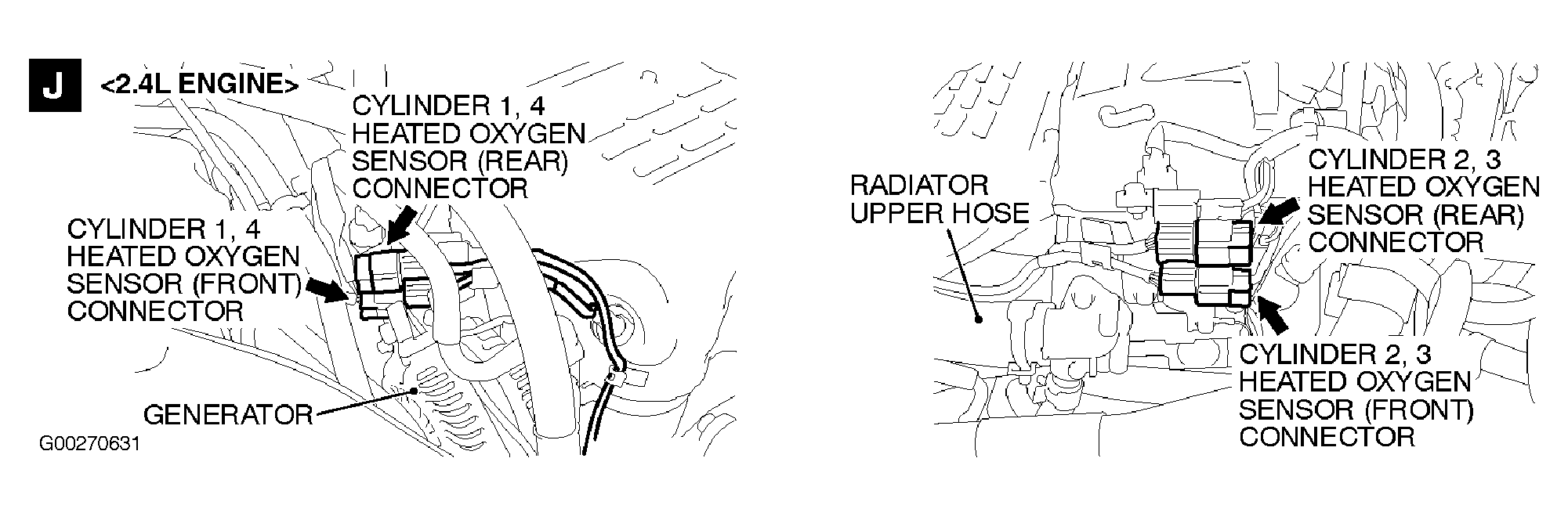

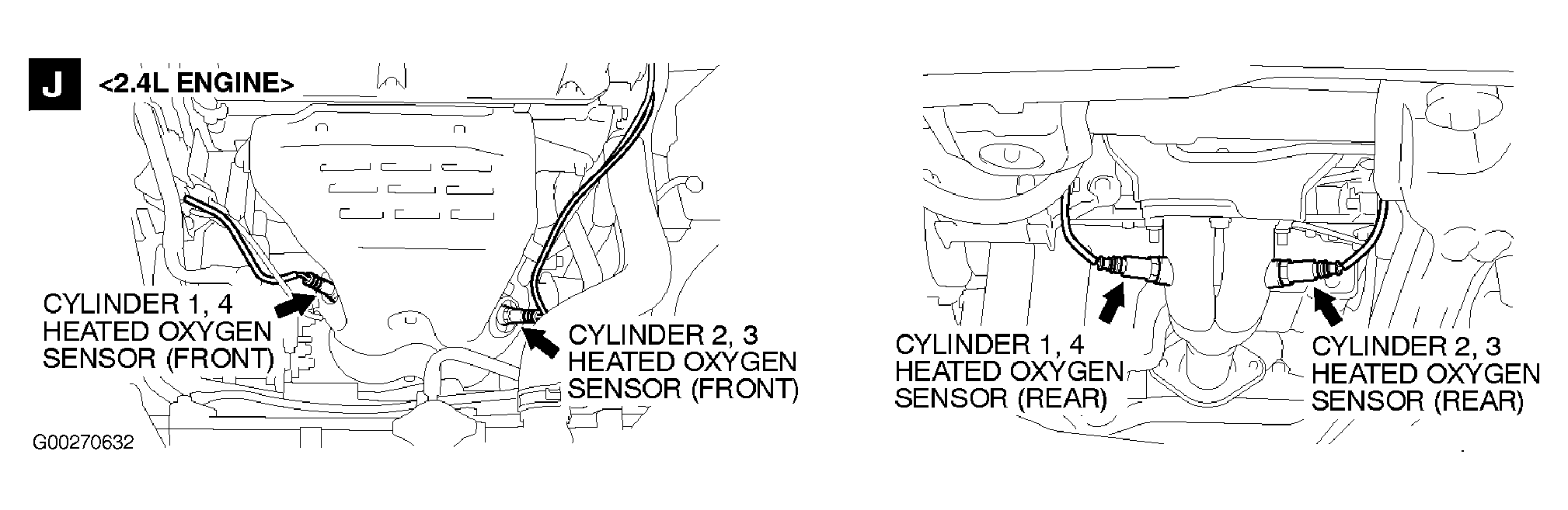

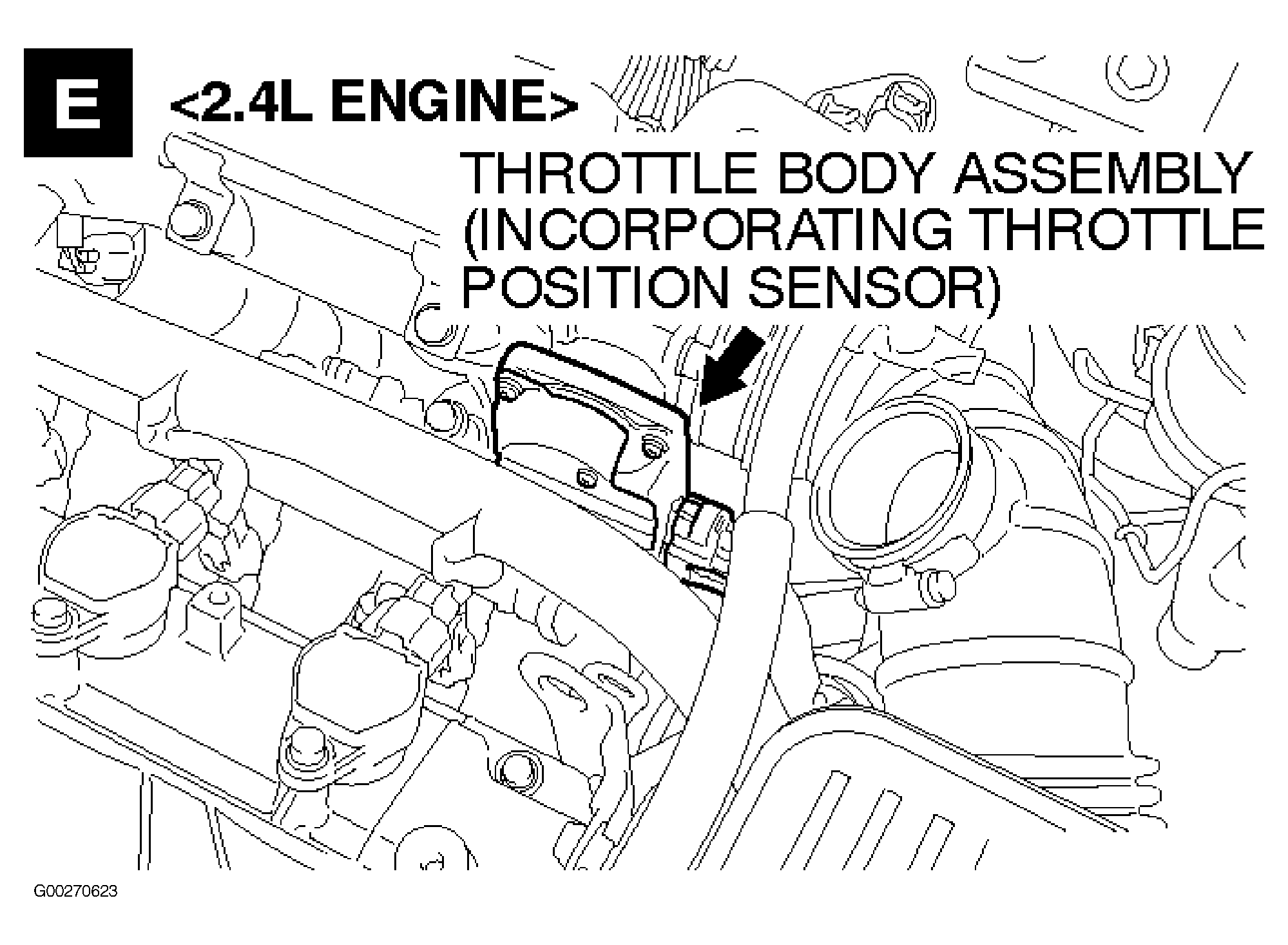

Fig 45: Sensors (2.4L) (9 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

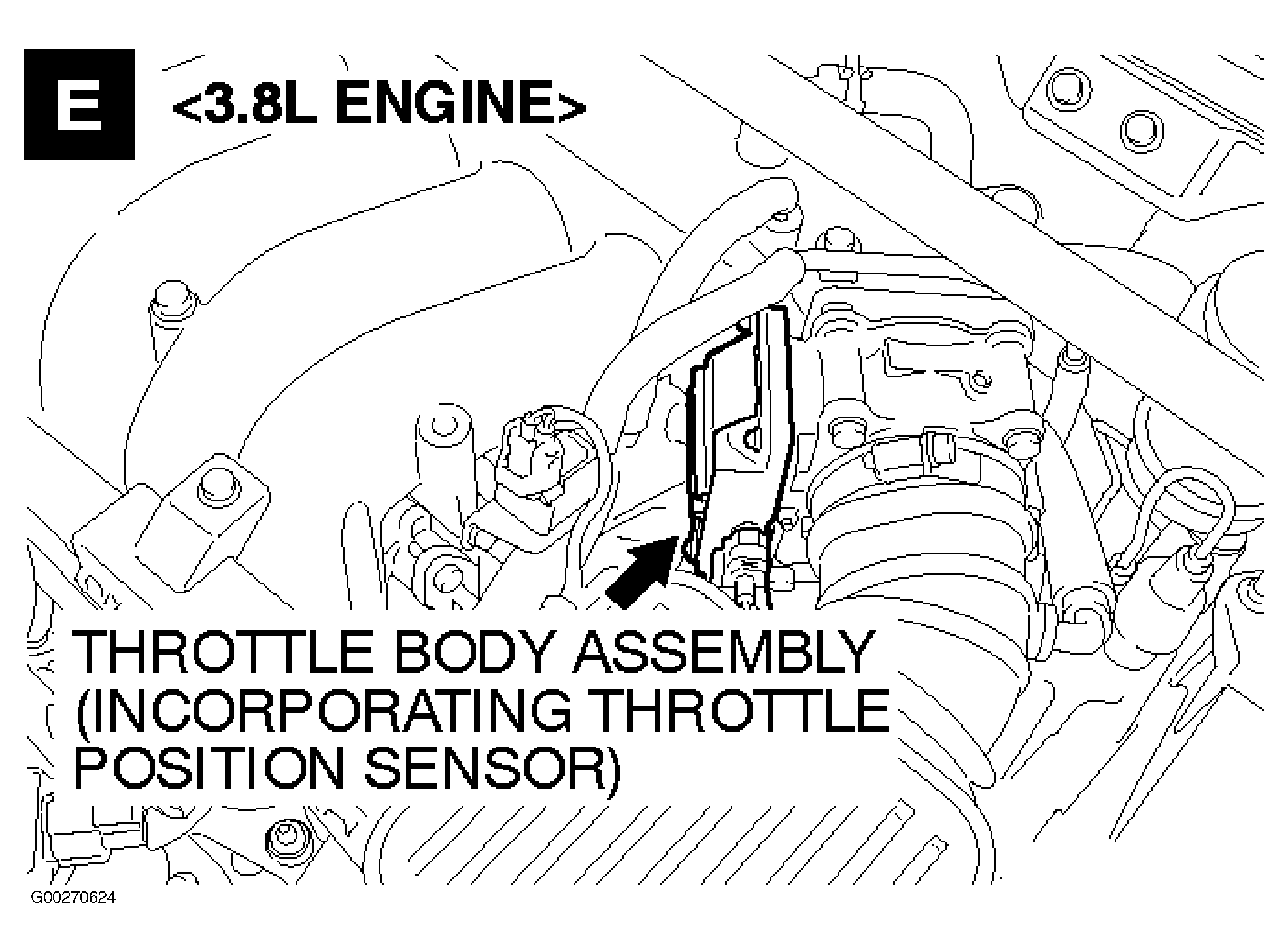

Fig 46: Sensors (3.8L) (10 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

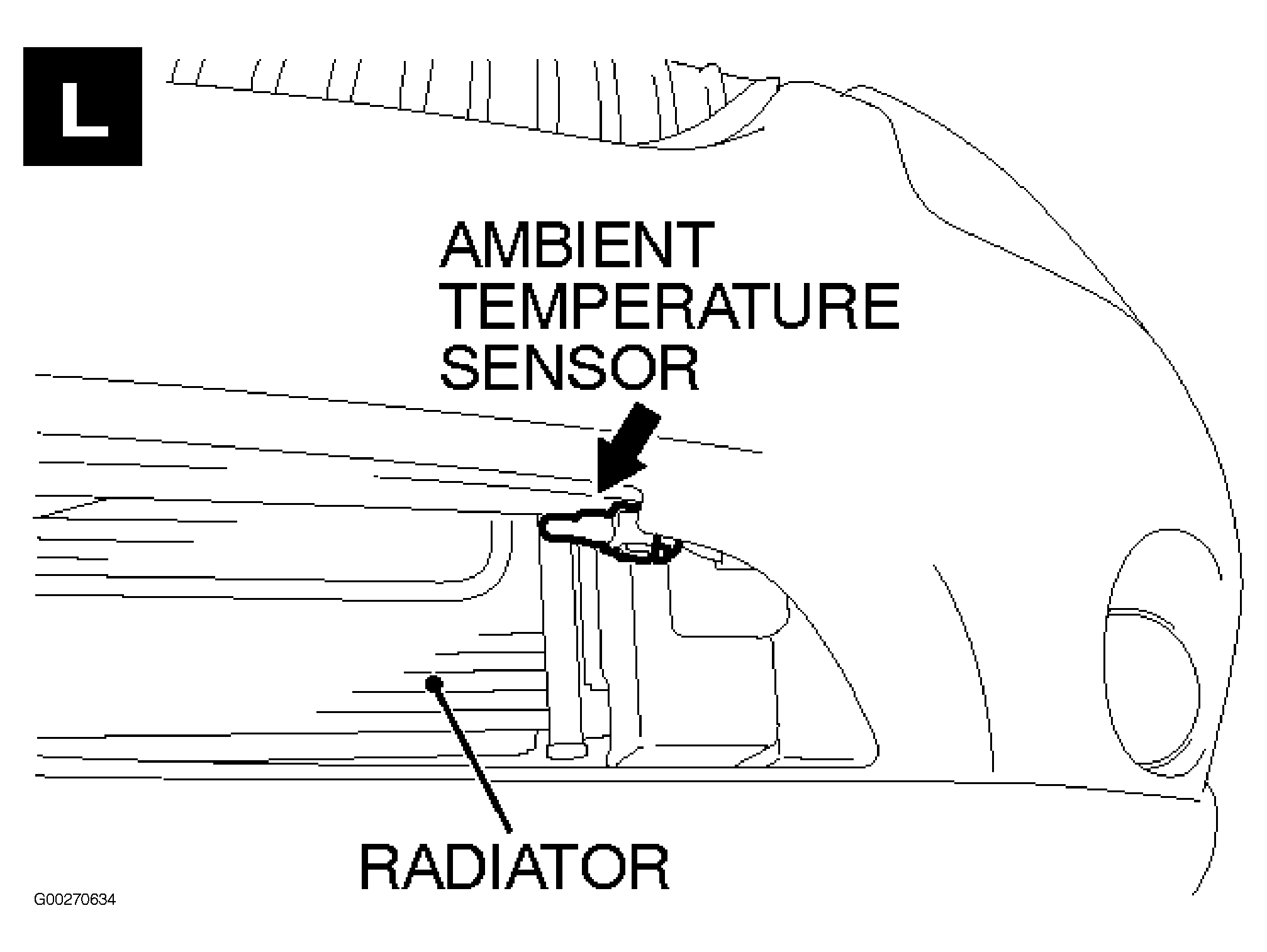

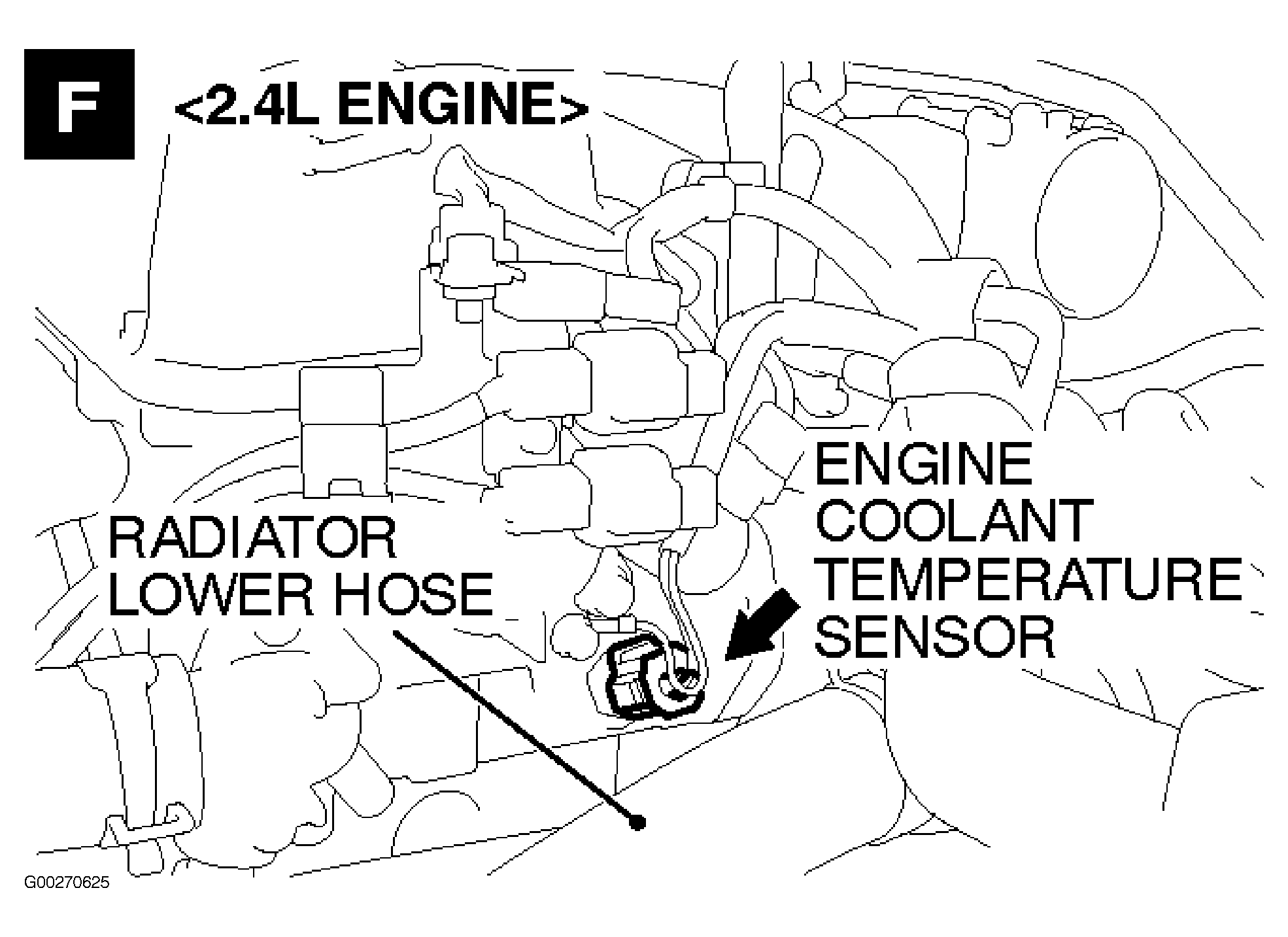

Fig 47: Sensors (2.4L) (11 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Sensors (3.8L) (12 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

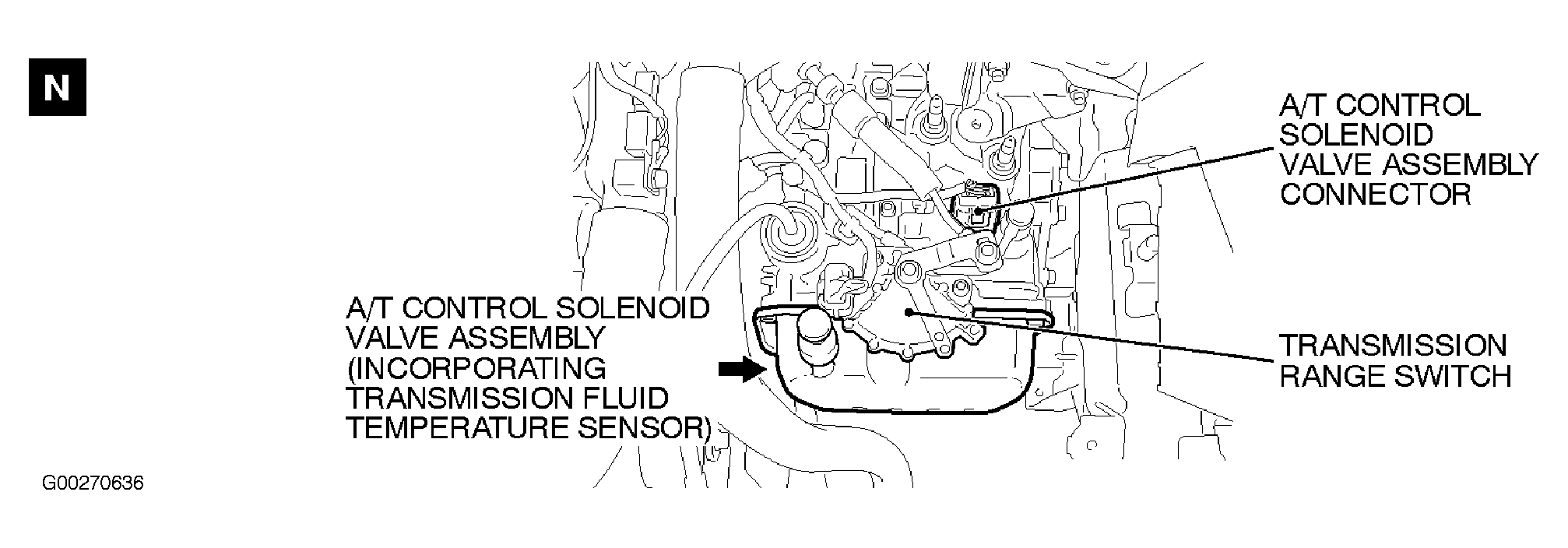

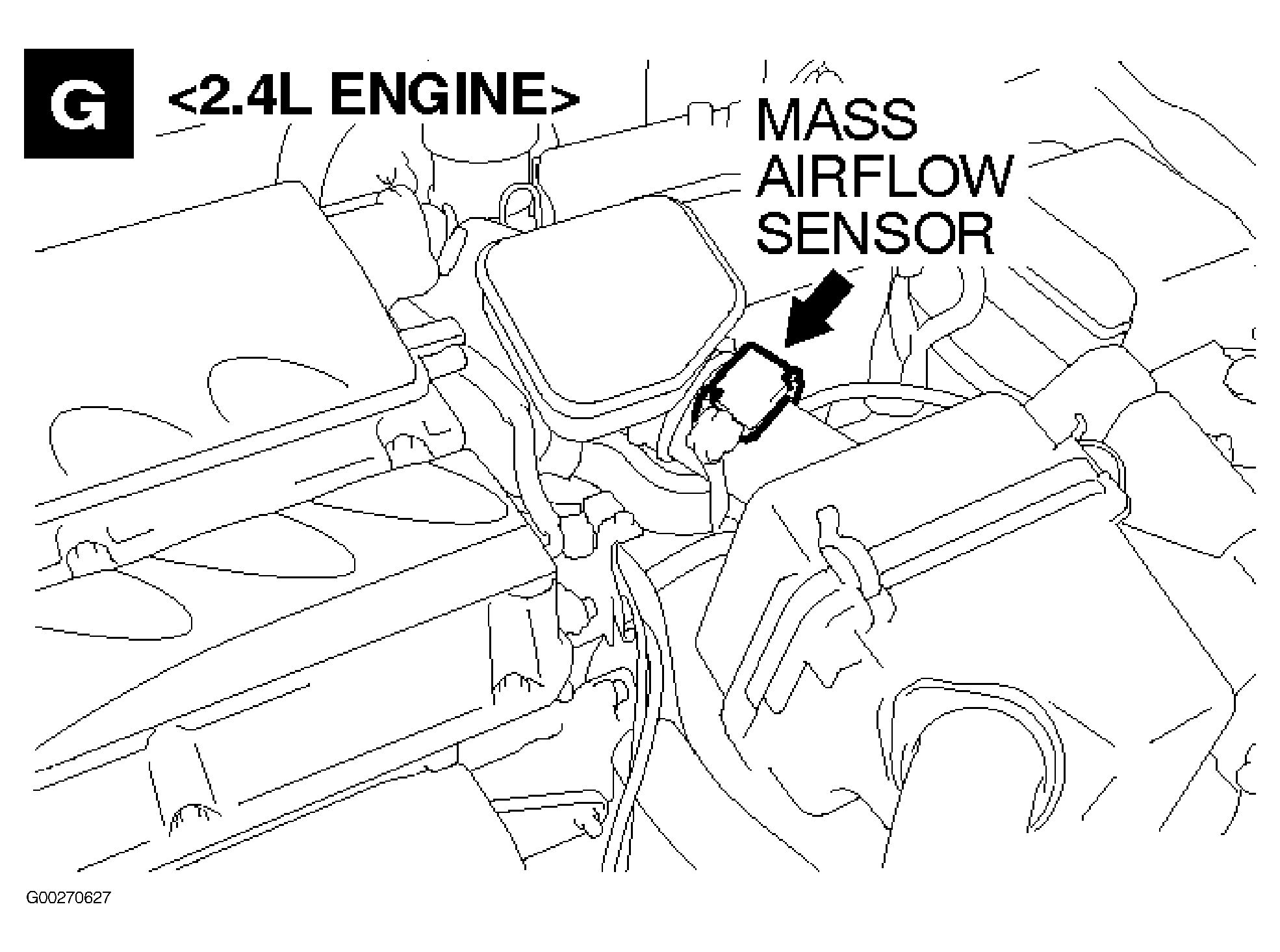

Fig 49: Sensors (2.4L) (13 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

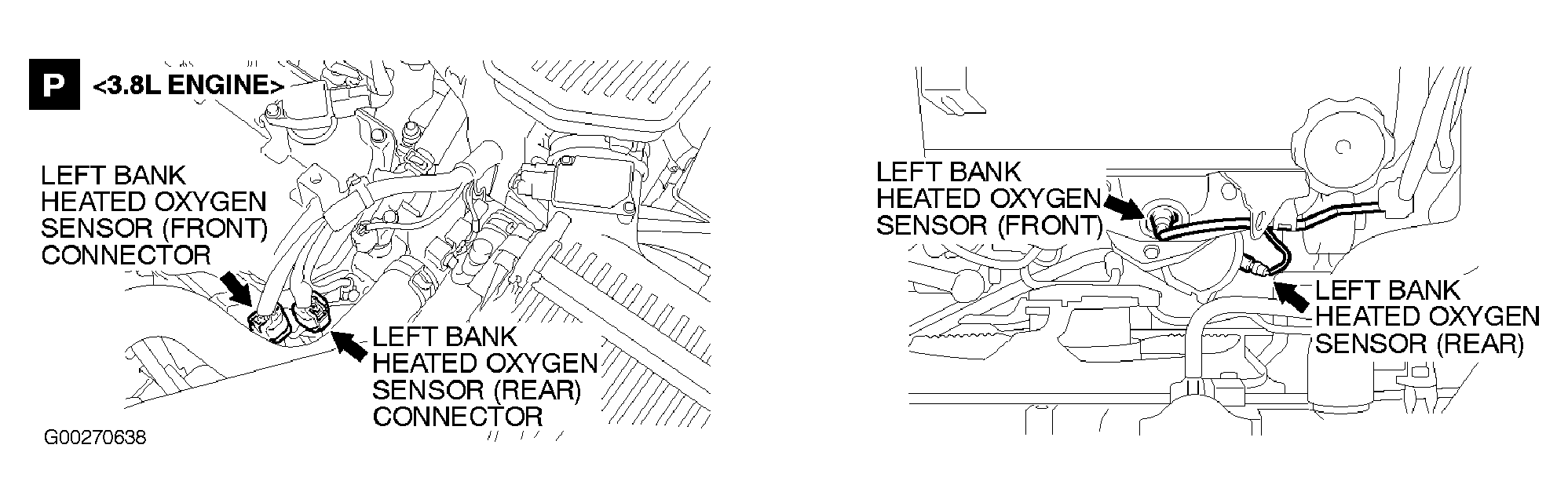

Fig 50: Sensors (3.8L) (14 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 51: Sensors (15 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 52: Sensors (16 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 53: Sensors (2.4L) (17 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Sensors (2.4L) (18 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

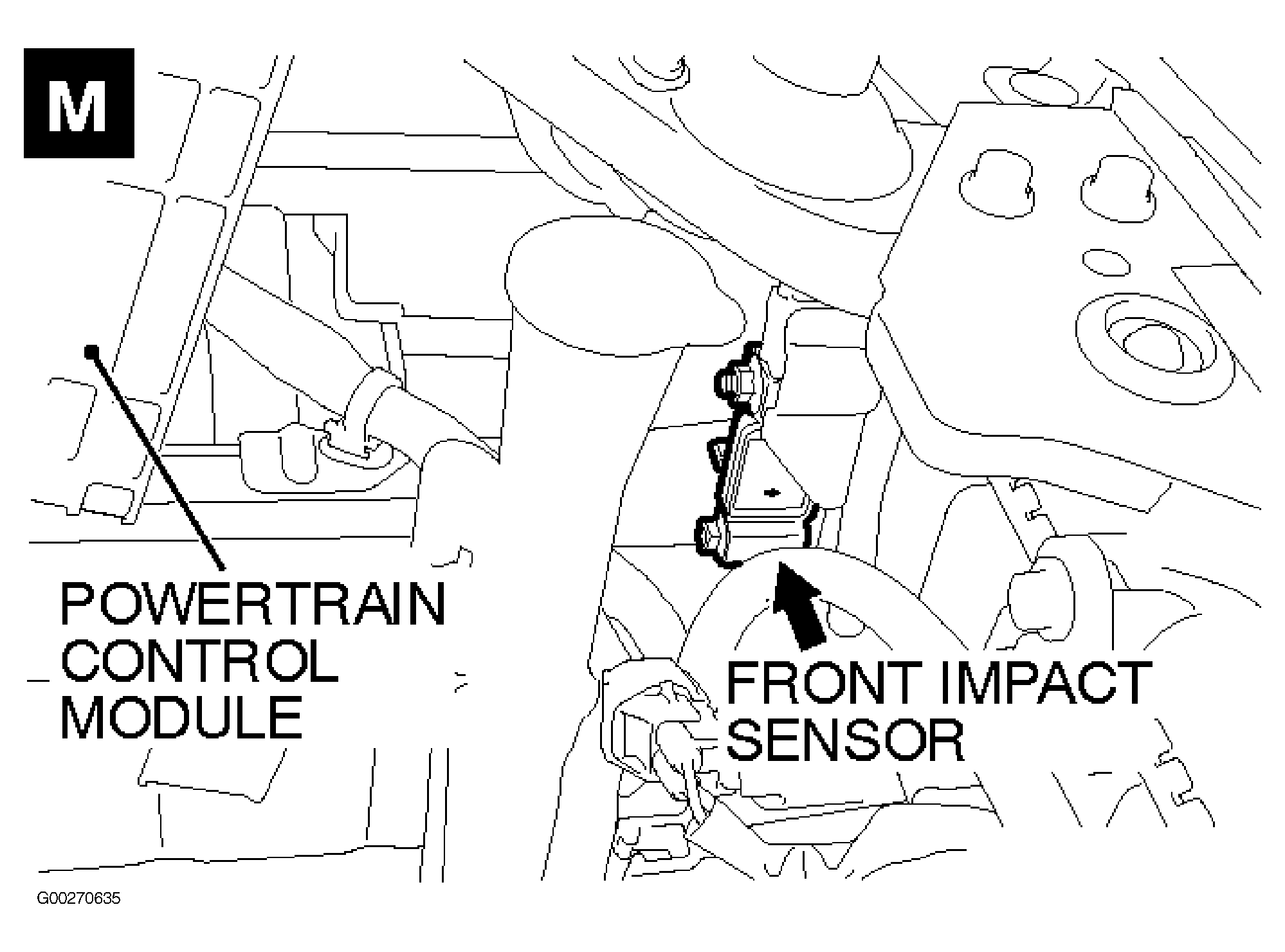

Fig 55: Sensors (19 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

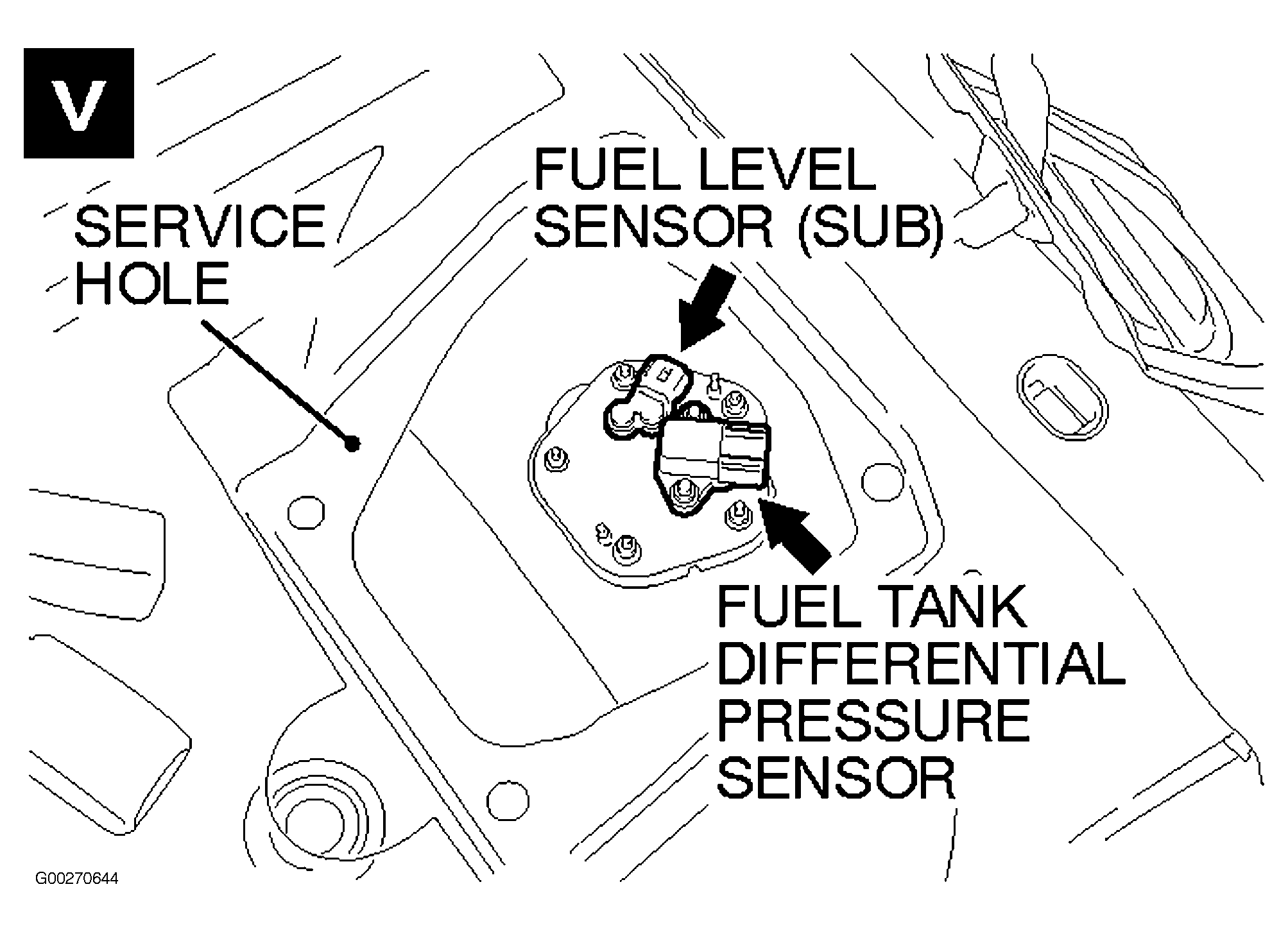

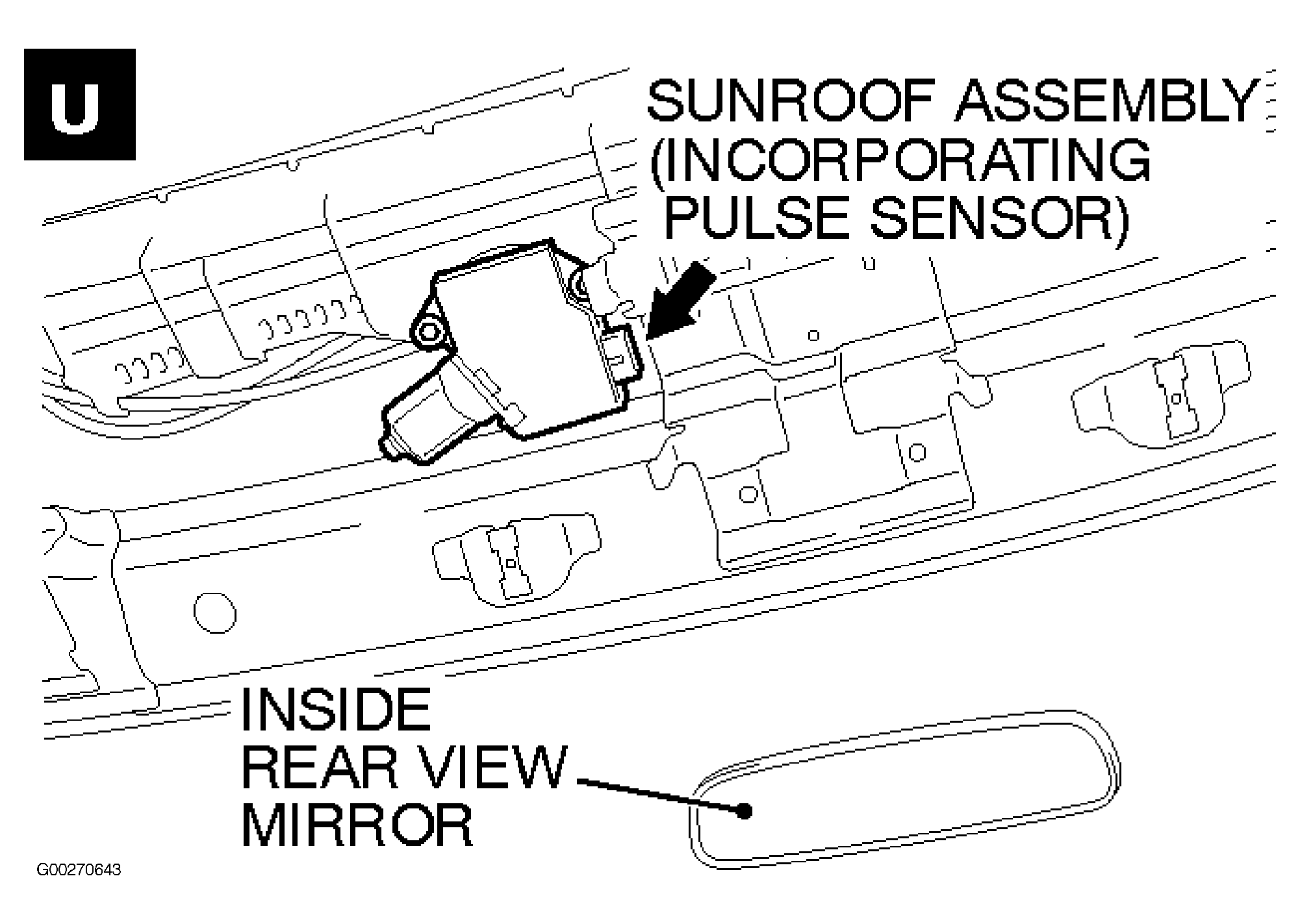

Fig 56: Sensors (20 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 57: Sensors (21 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

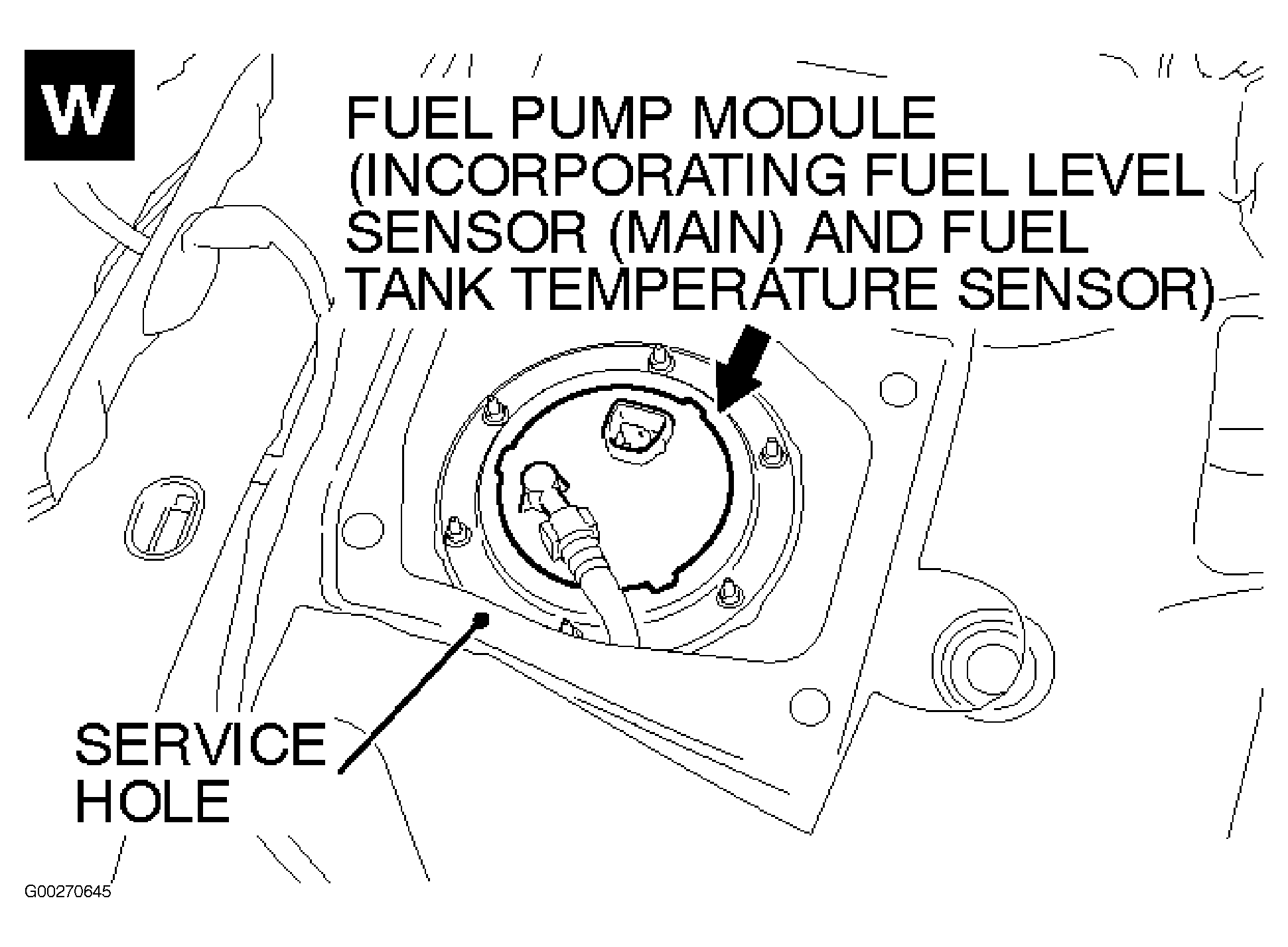

Fig 58: Sensors (22 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

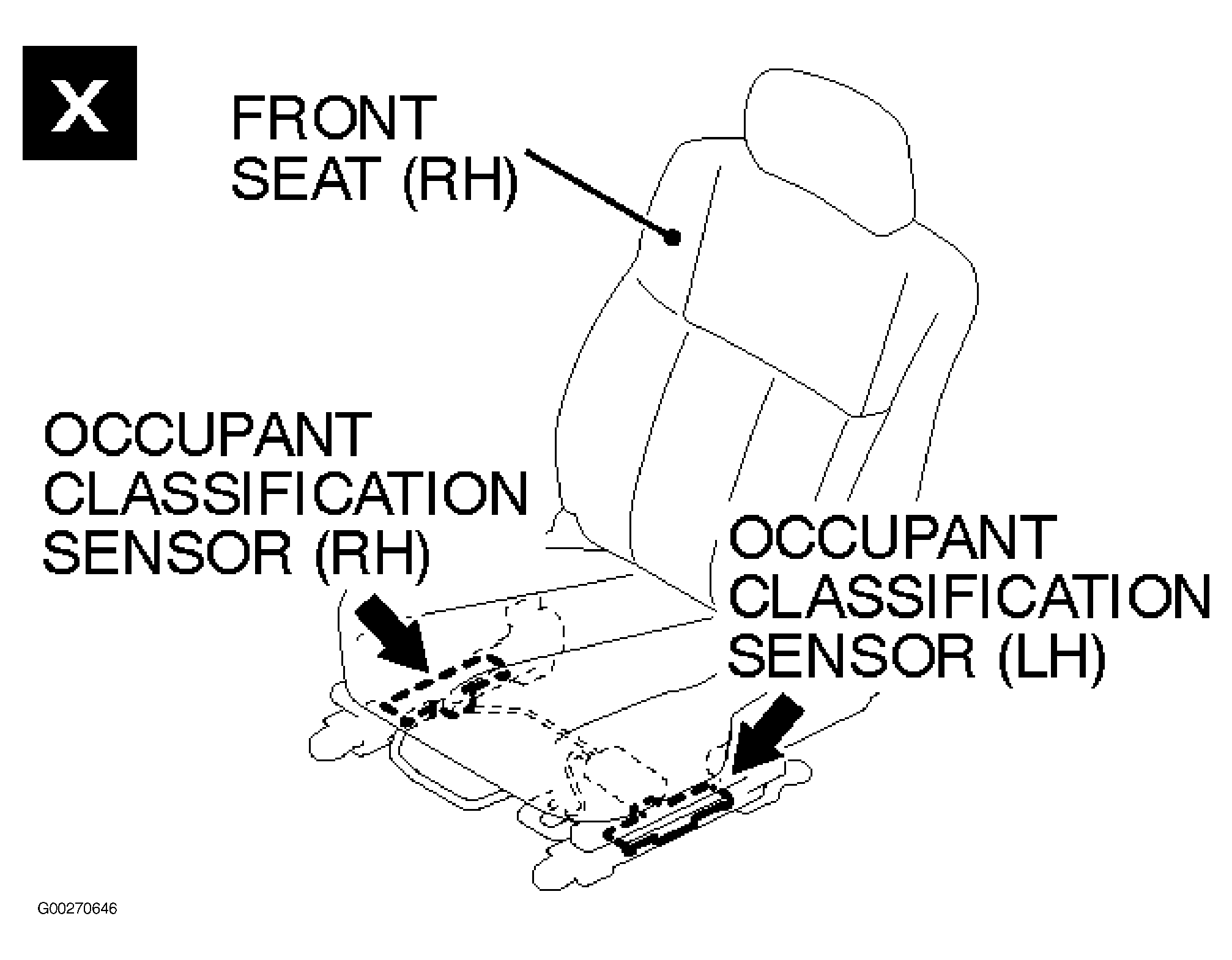

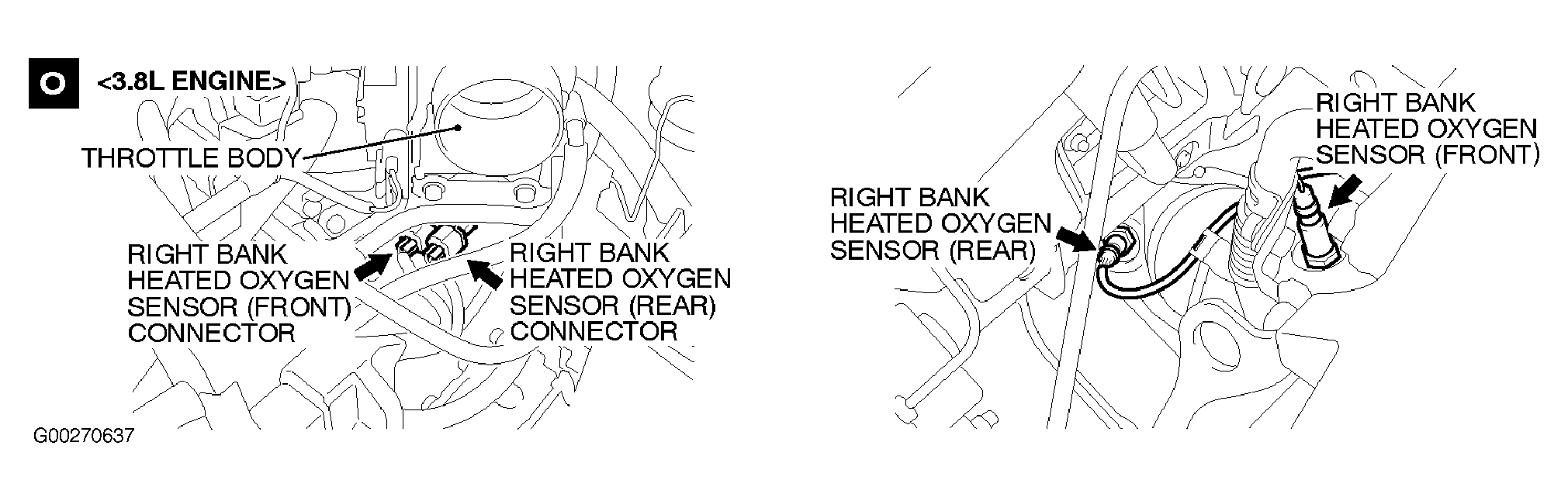

Fig 59: Sensors (3.8L) (23 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

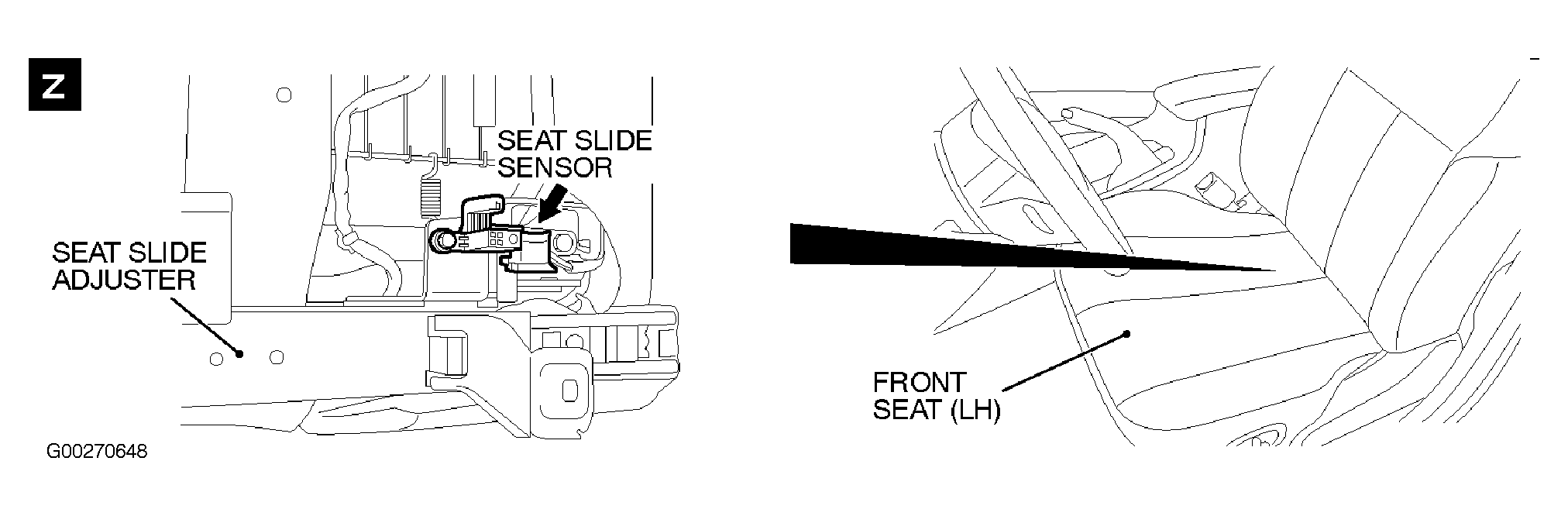

Fig 60: Sensors (3.8L) (24 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 61: Sensors (25 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

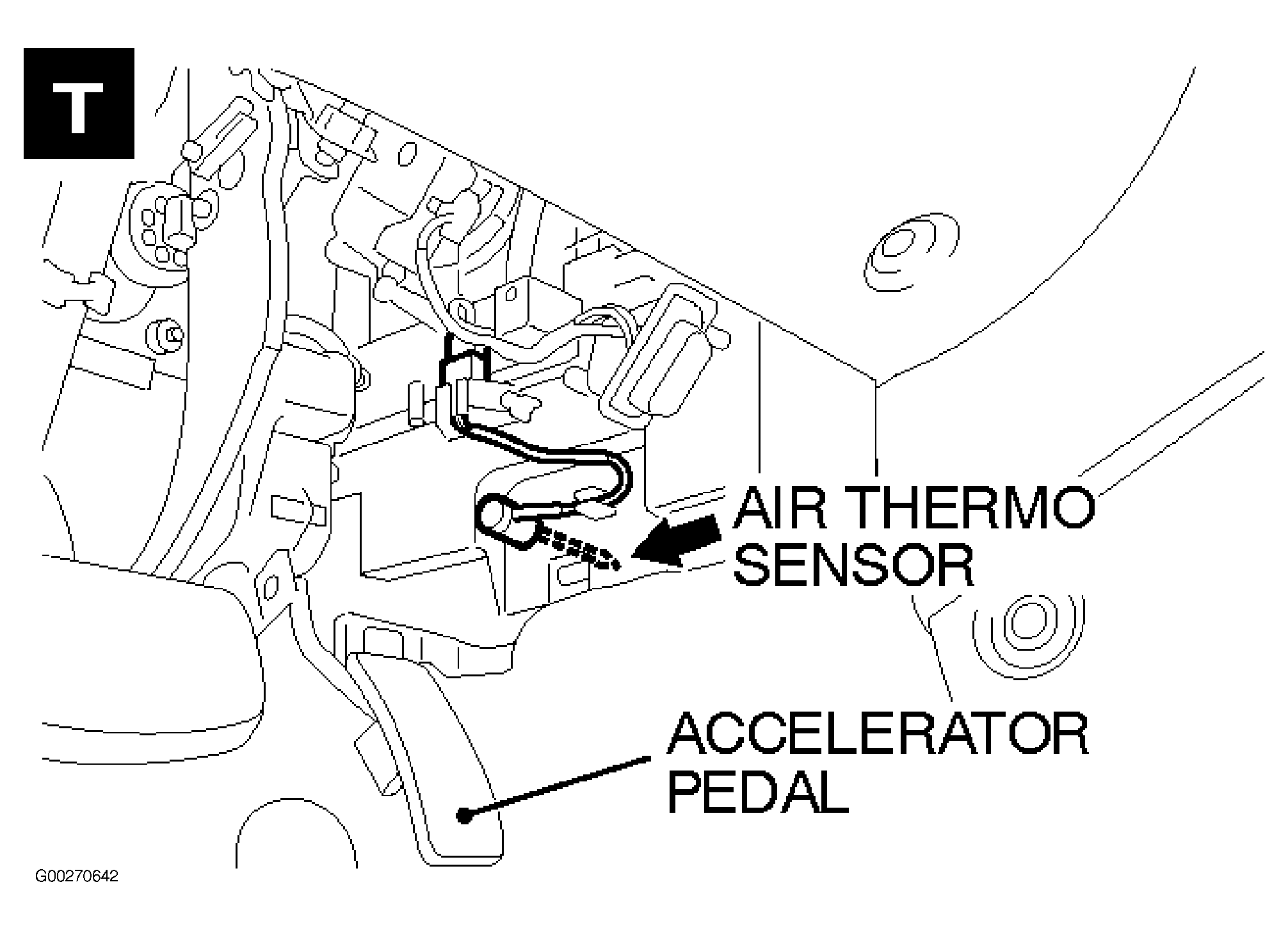

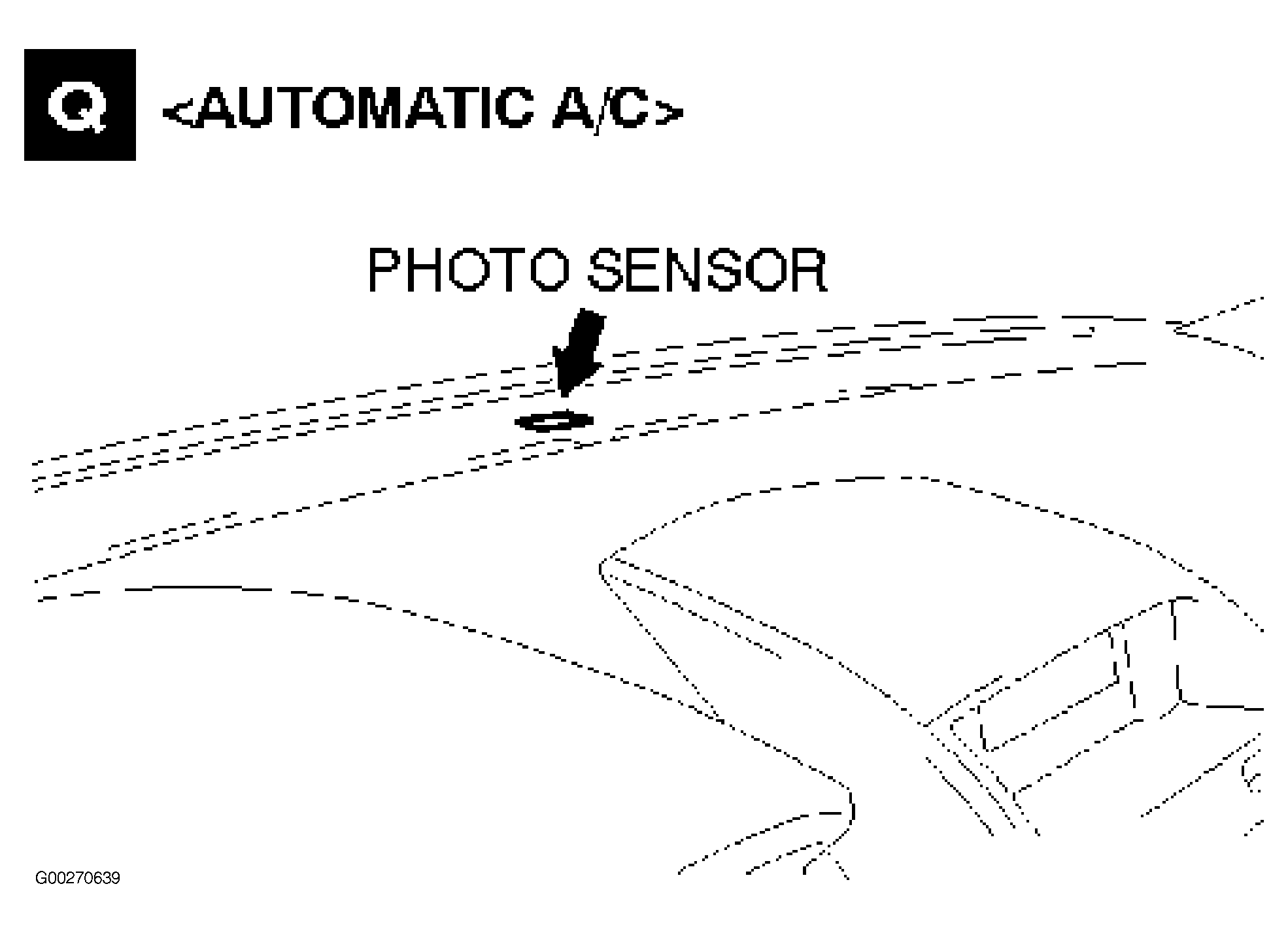

Fig 62: Sensors (26 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Sensors (27 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 64: Sensors (28 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Sensors (29 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 66: Sensors (30 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

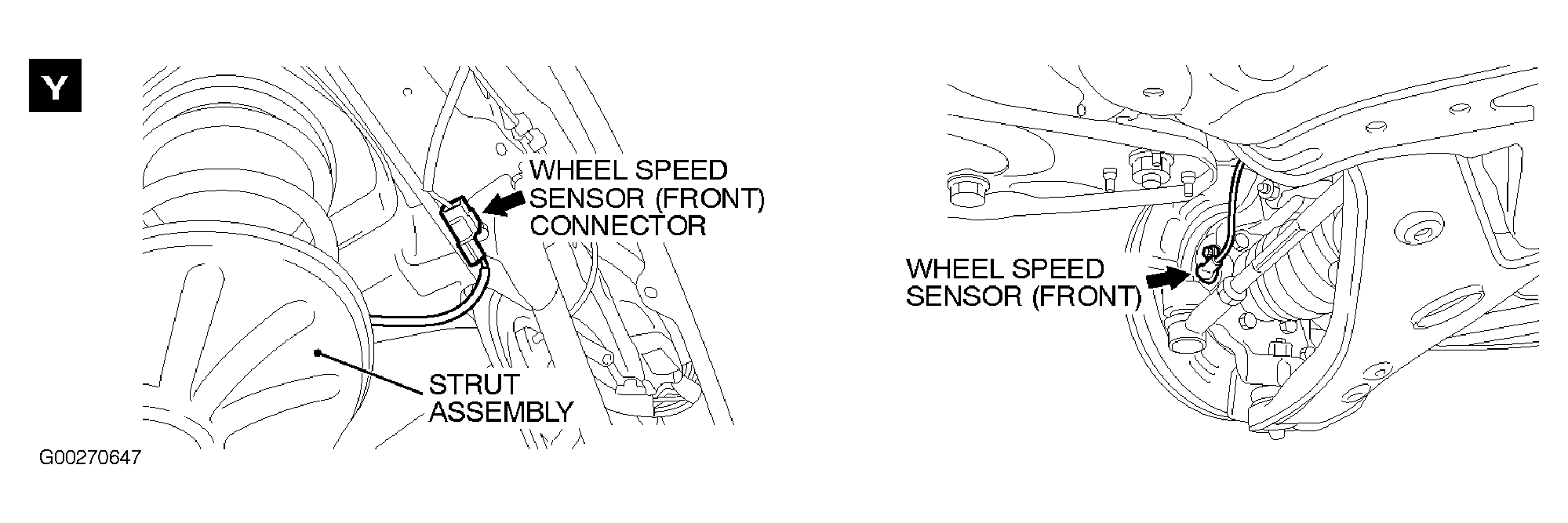

Fig 67: Sensors (31 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 68: Sensors (32 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 69: Sensors (33 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

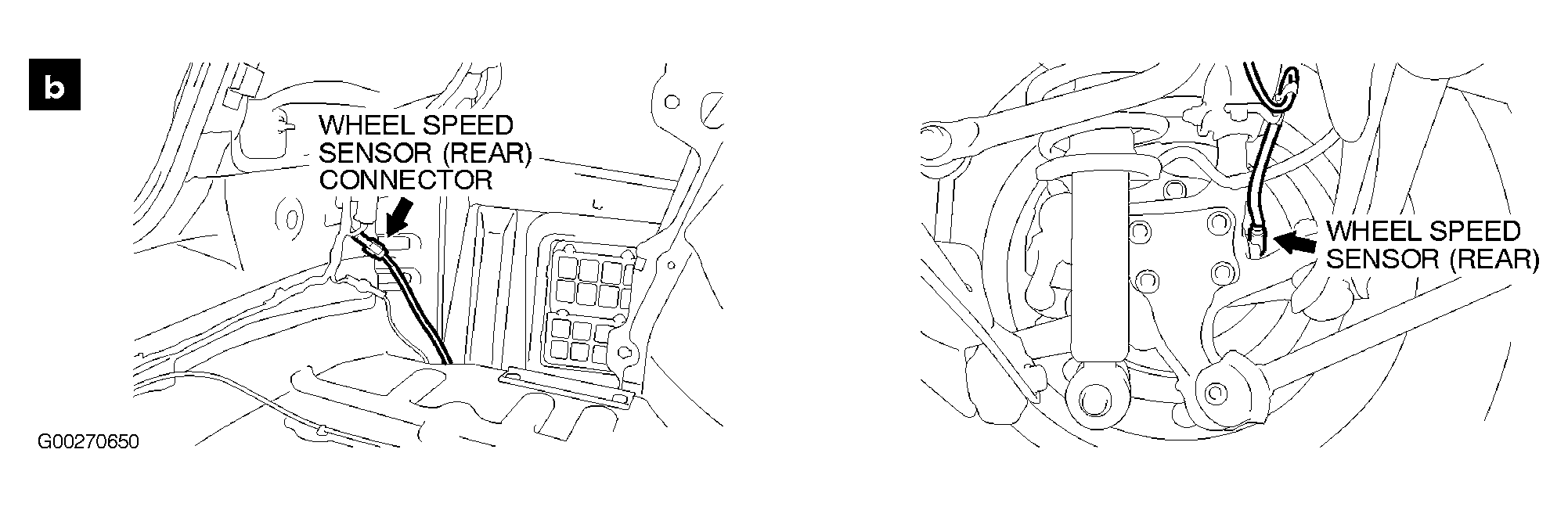

Fig 70: Sensors (34 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 71: Sensors (35 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Sensors (36 Of 36)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

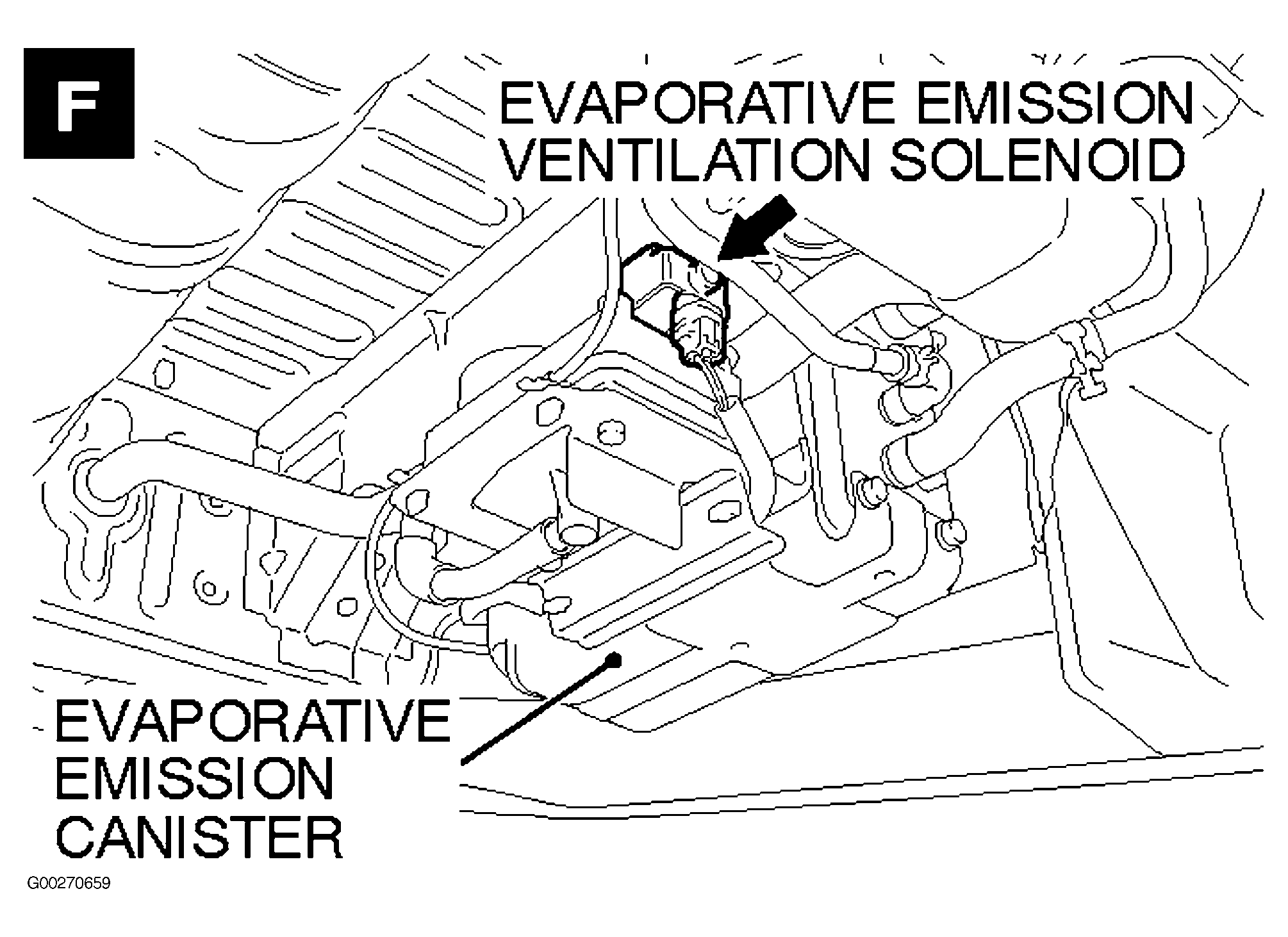

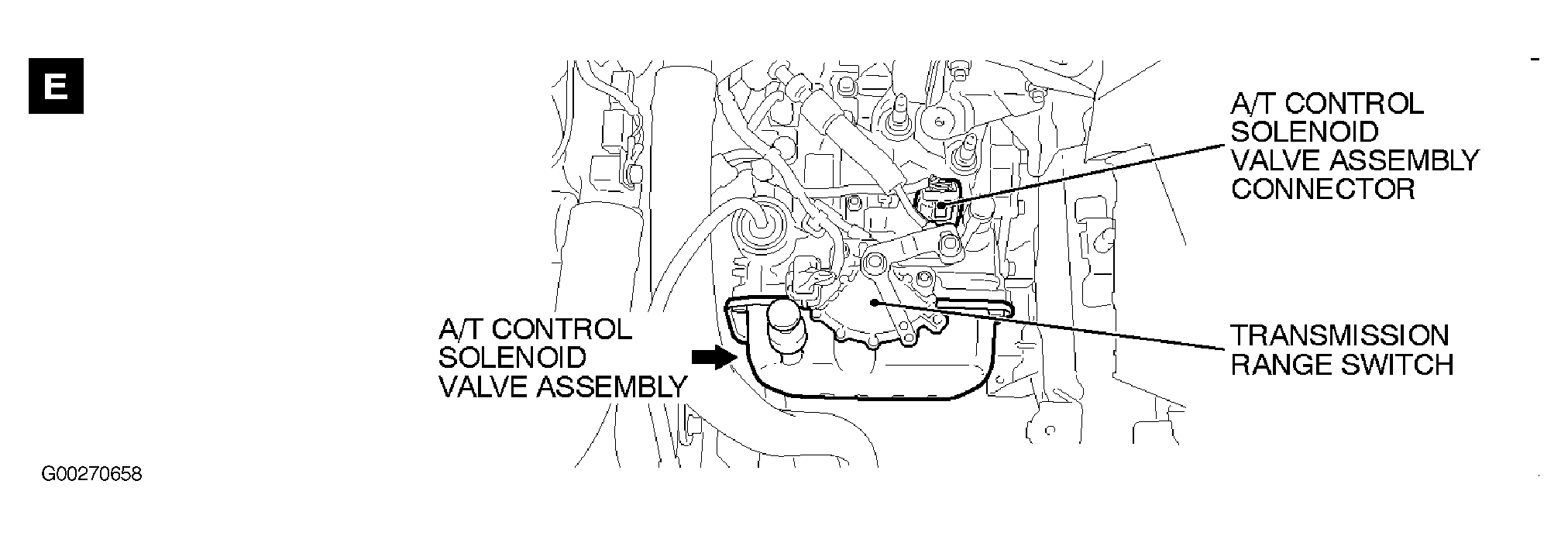

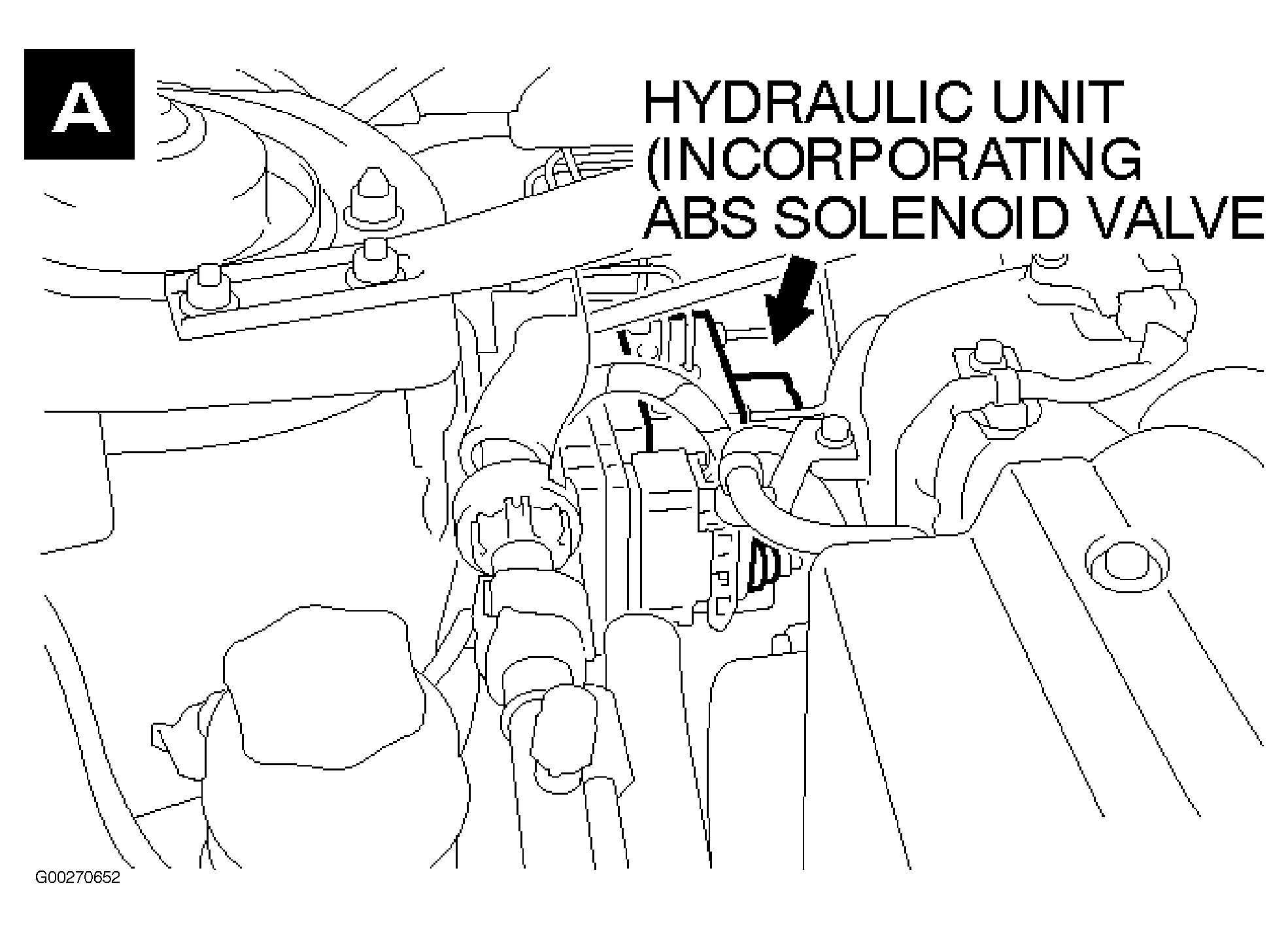

Fig 73: Solenoids & Solenoid Valves (1 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

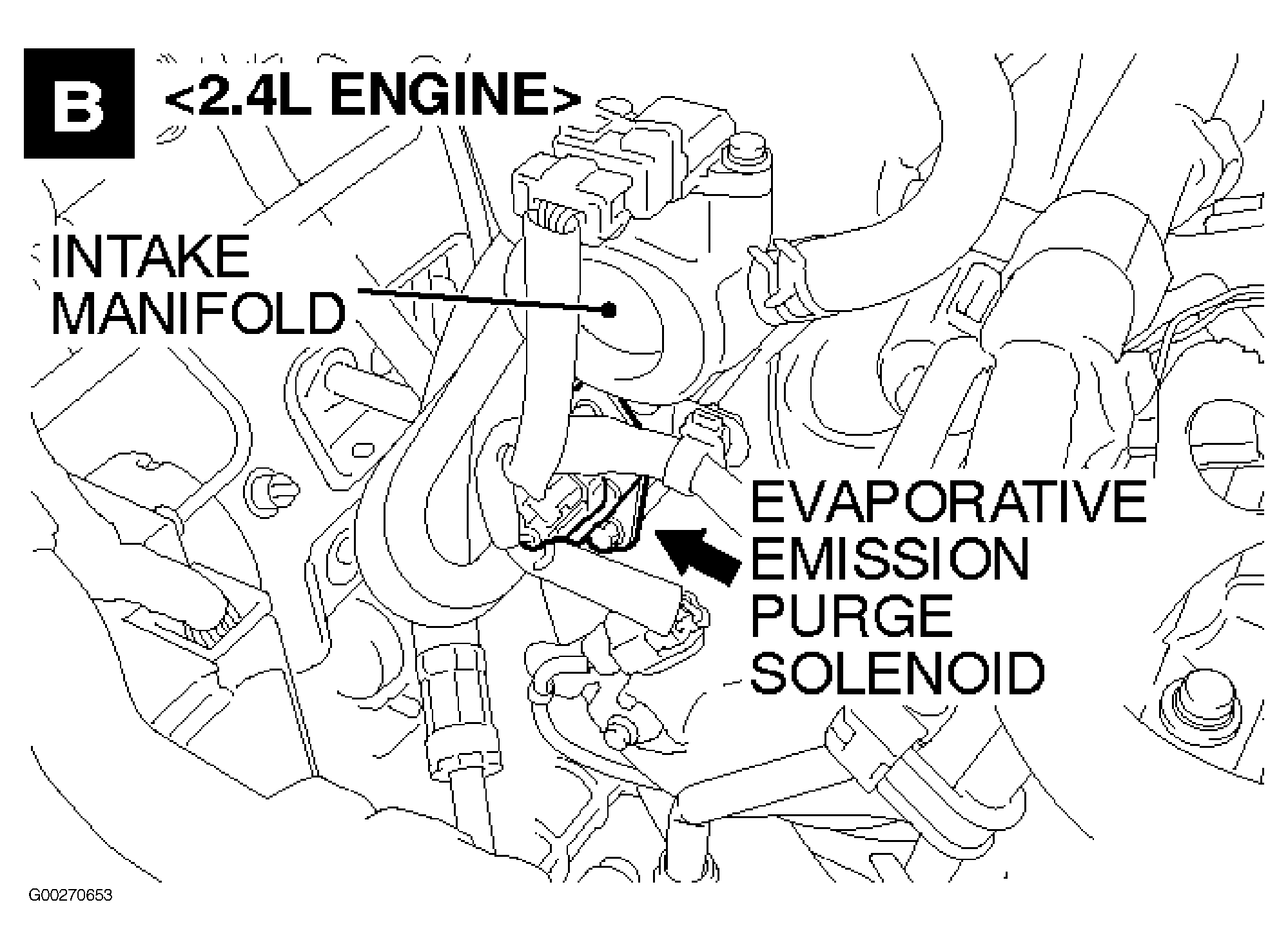

Fig 74: Solenoids & Solenoid Valves (2.4L) (2 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

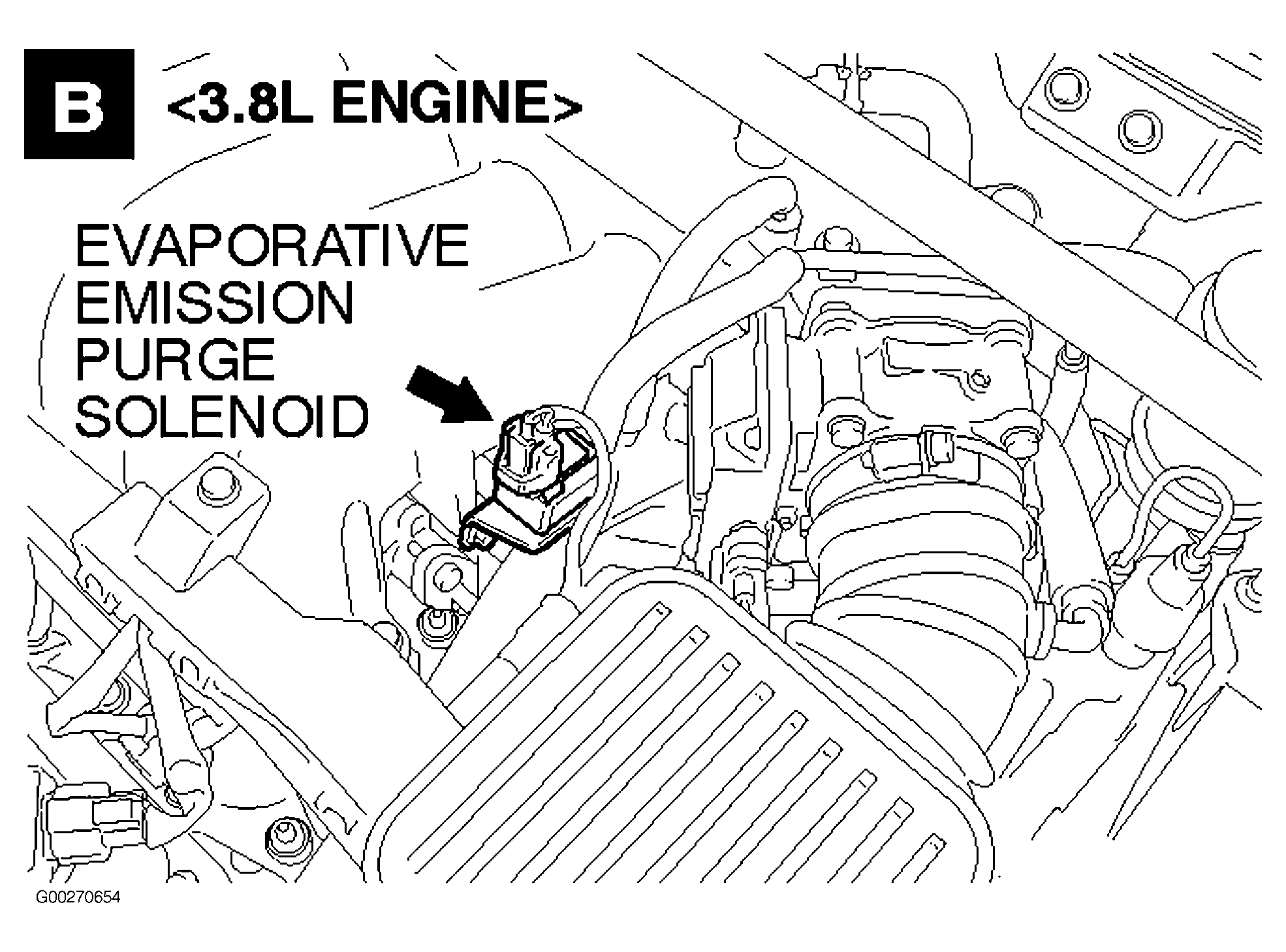

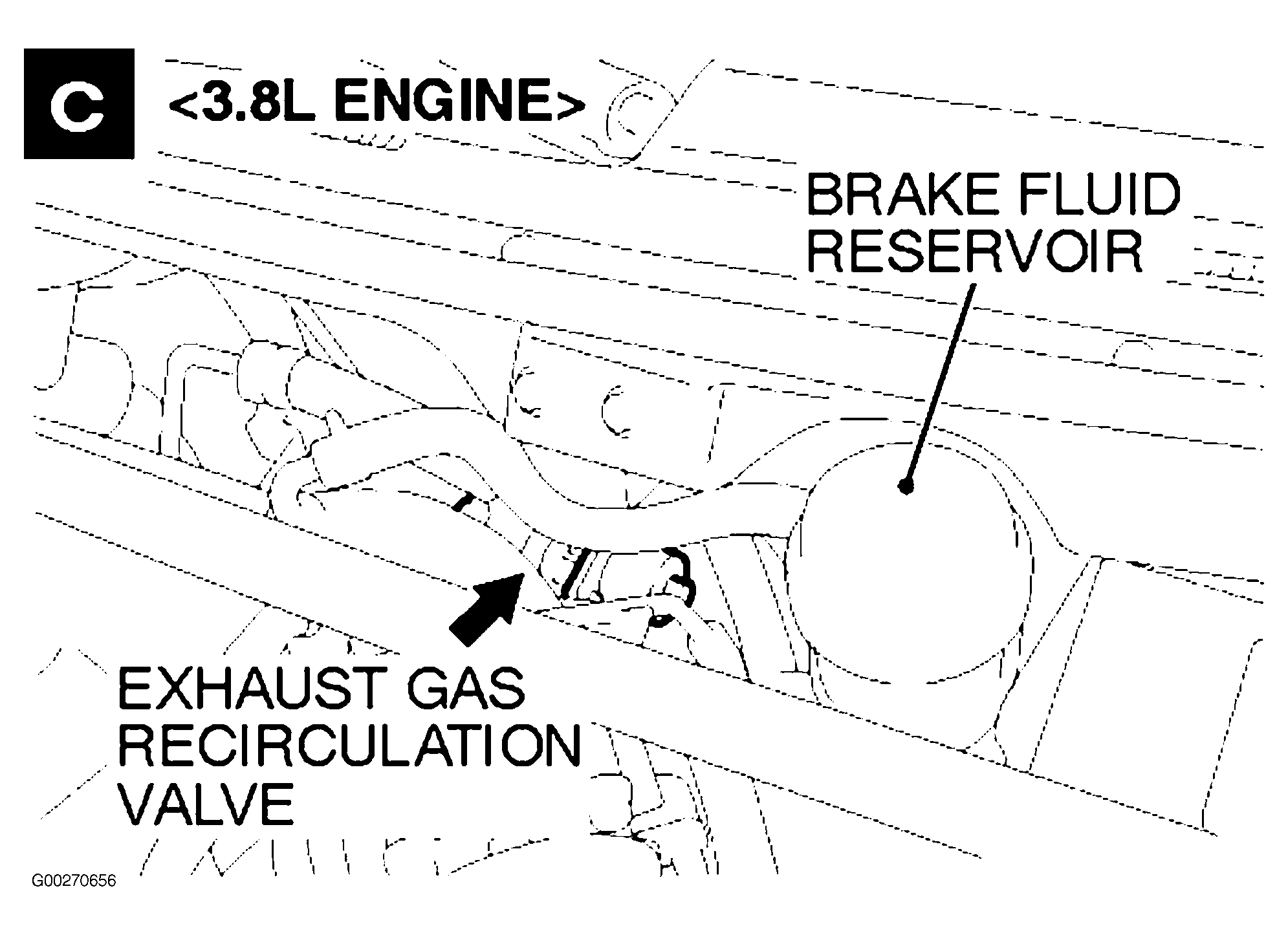

Fig 75: Solenoids & Solenoid Valves (3.8L) (3 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

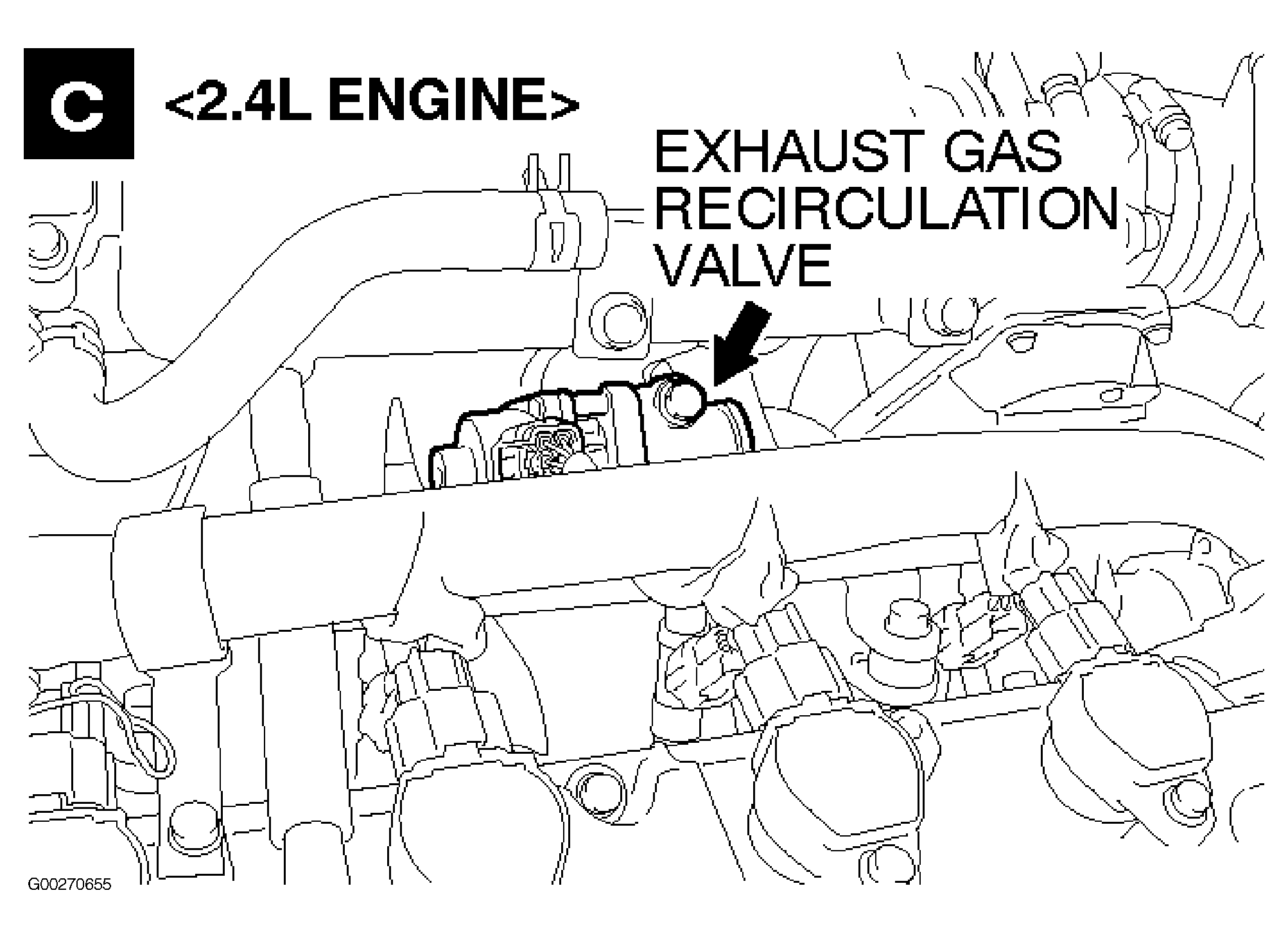

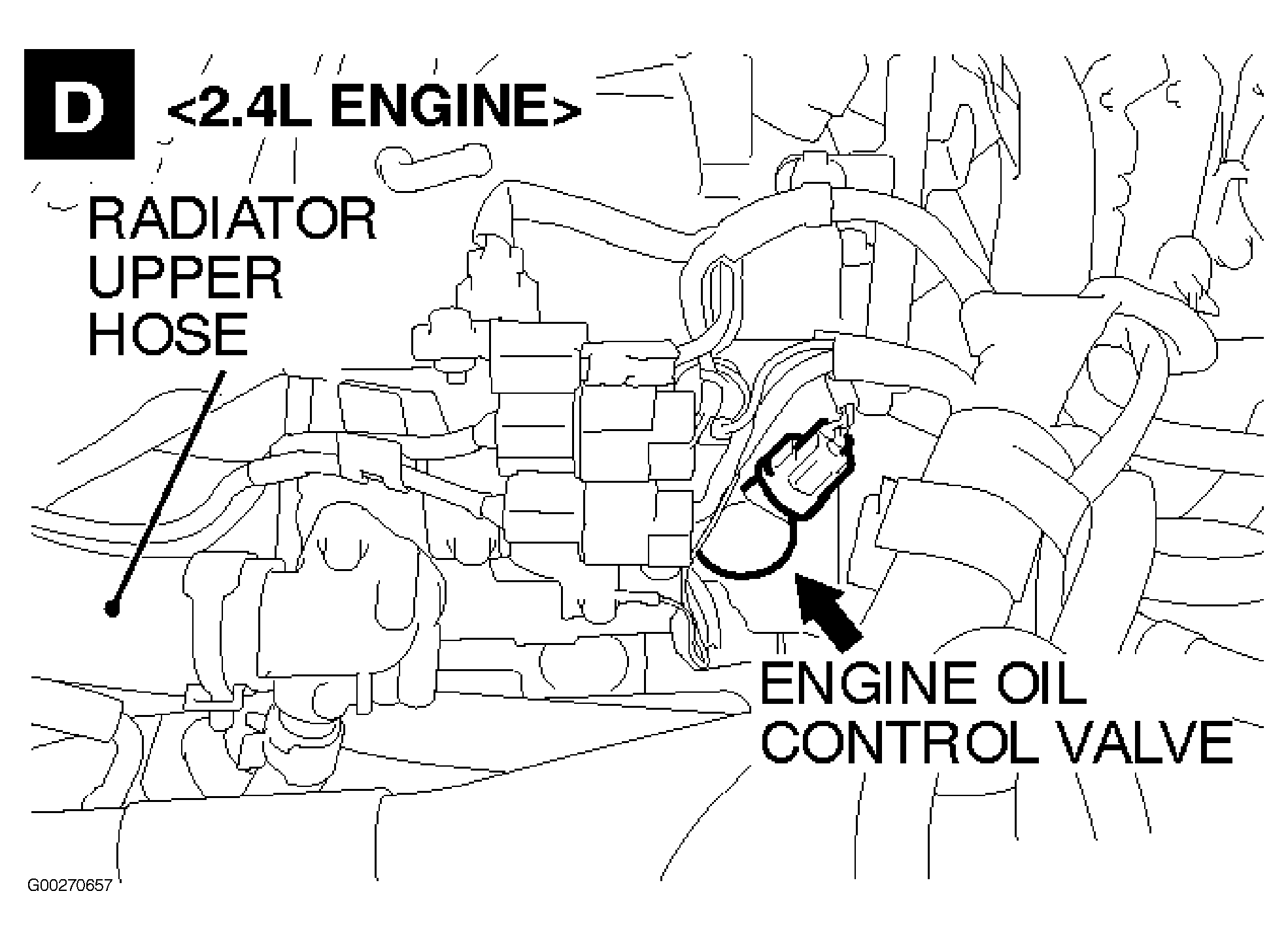

Fig 76: Solenoids & Solenoid Valves (2.4L) (4 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 77: Solenoids & Solenoid Valves (3.8L) (5 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 78: Solenoids & Solenoid Valves (2.4L) (6 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 79: Solenoids & Solenoid Valves (7 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 80: Solenoids & Solenoid Valves (8 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

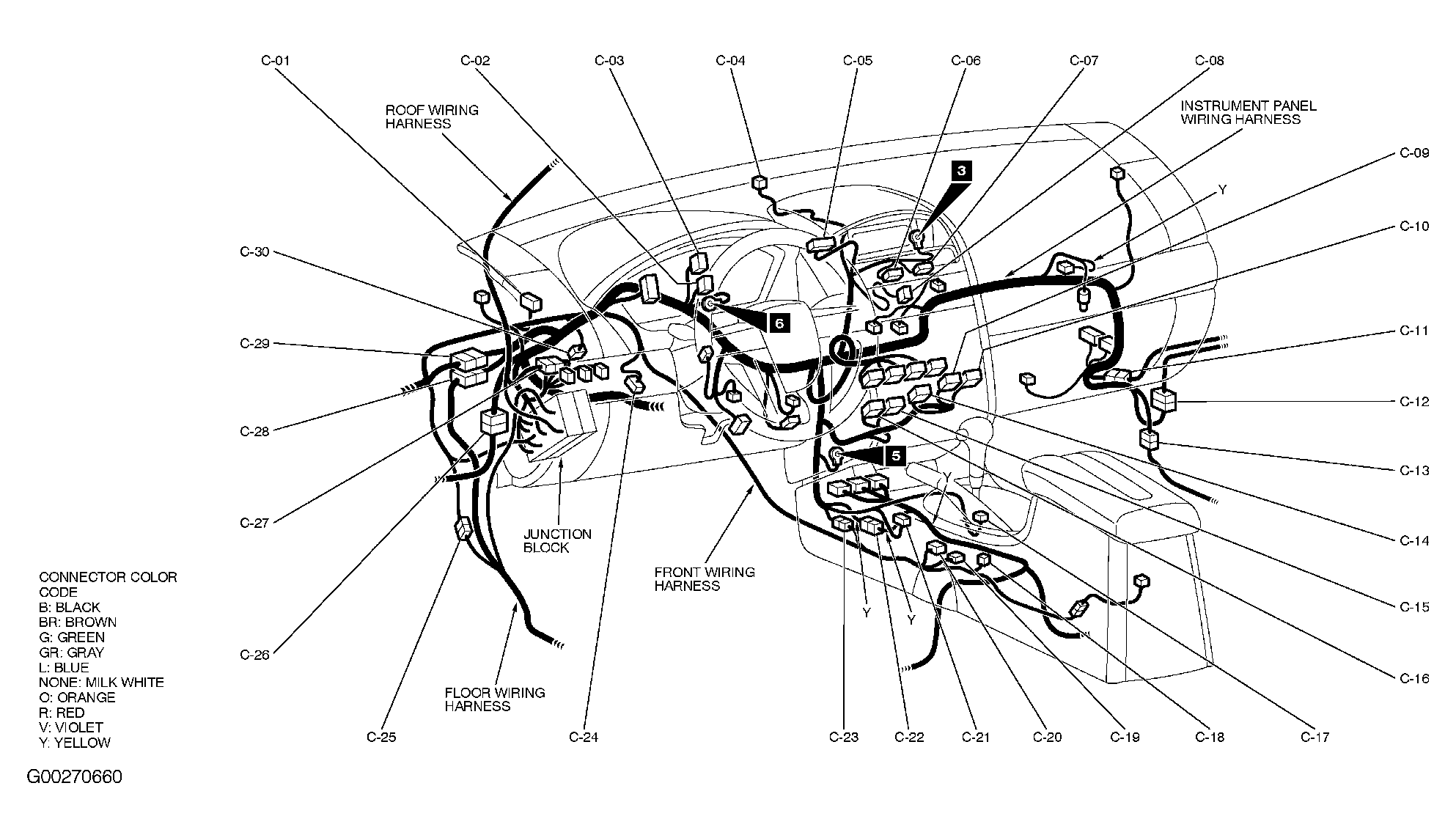

Fig 81: Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

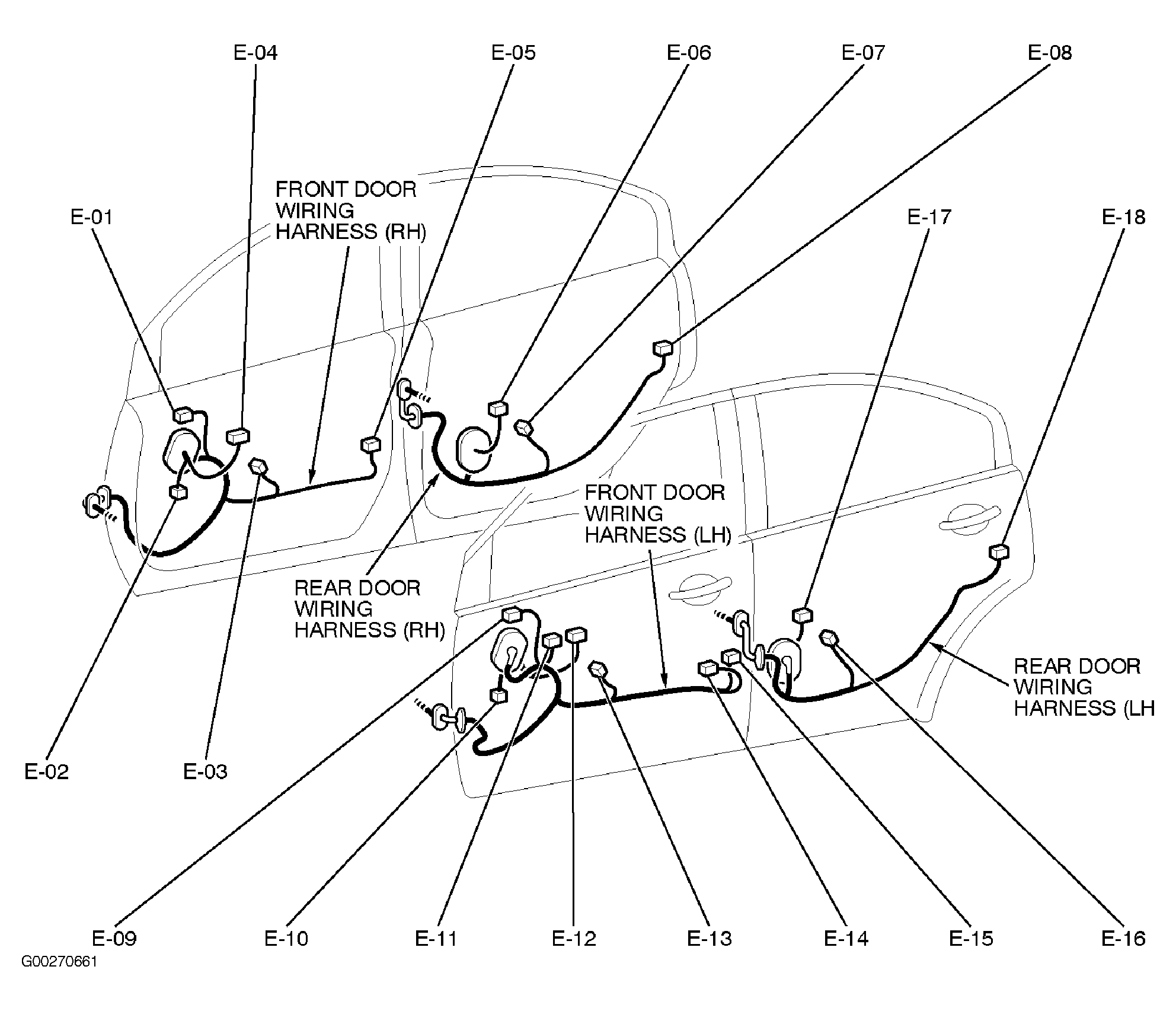

Fig 82: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 83: Engine & Transaxle (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 84: Engine & Transaxle (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

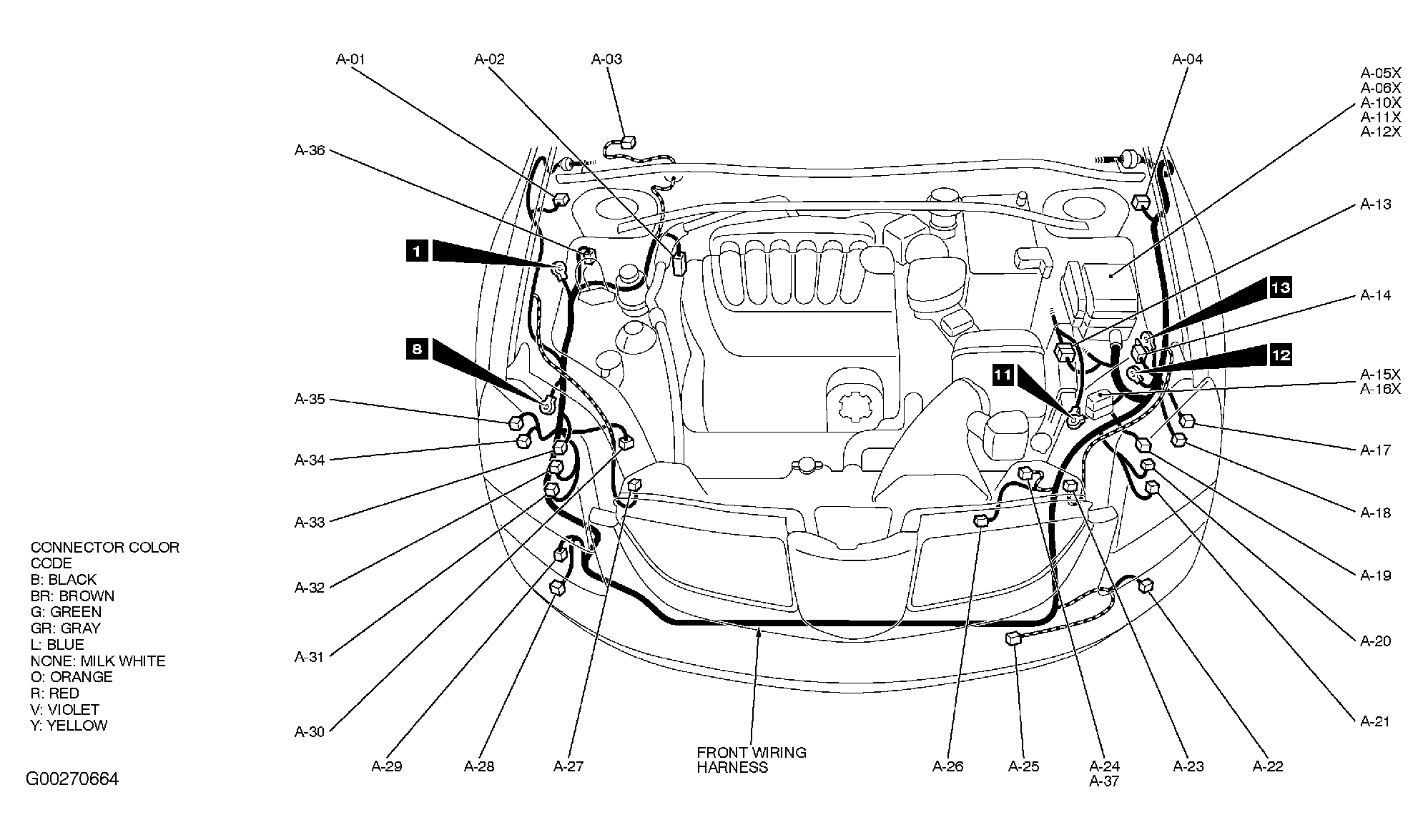

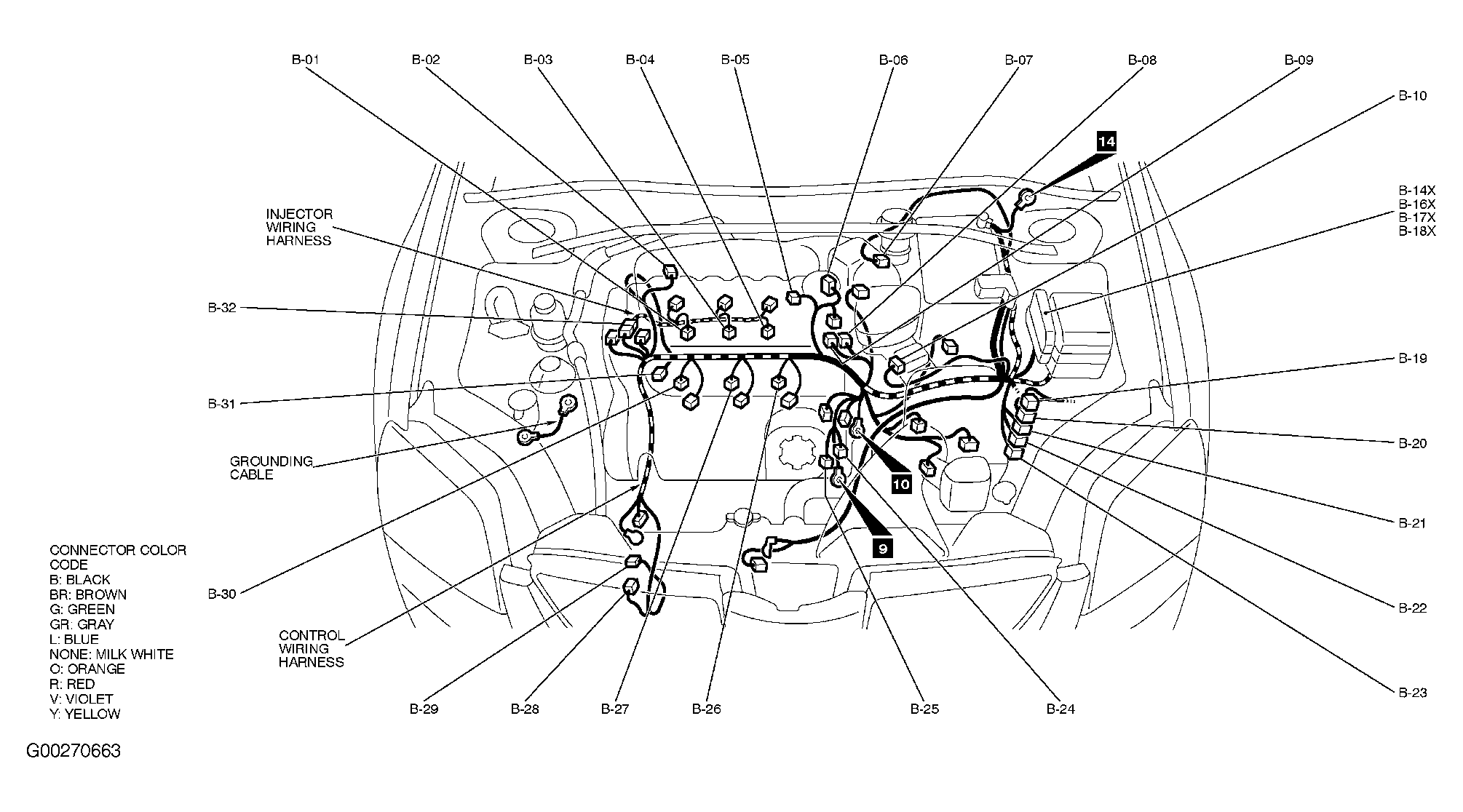

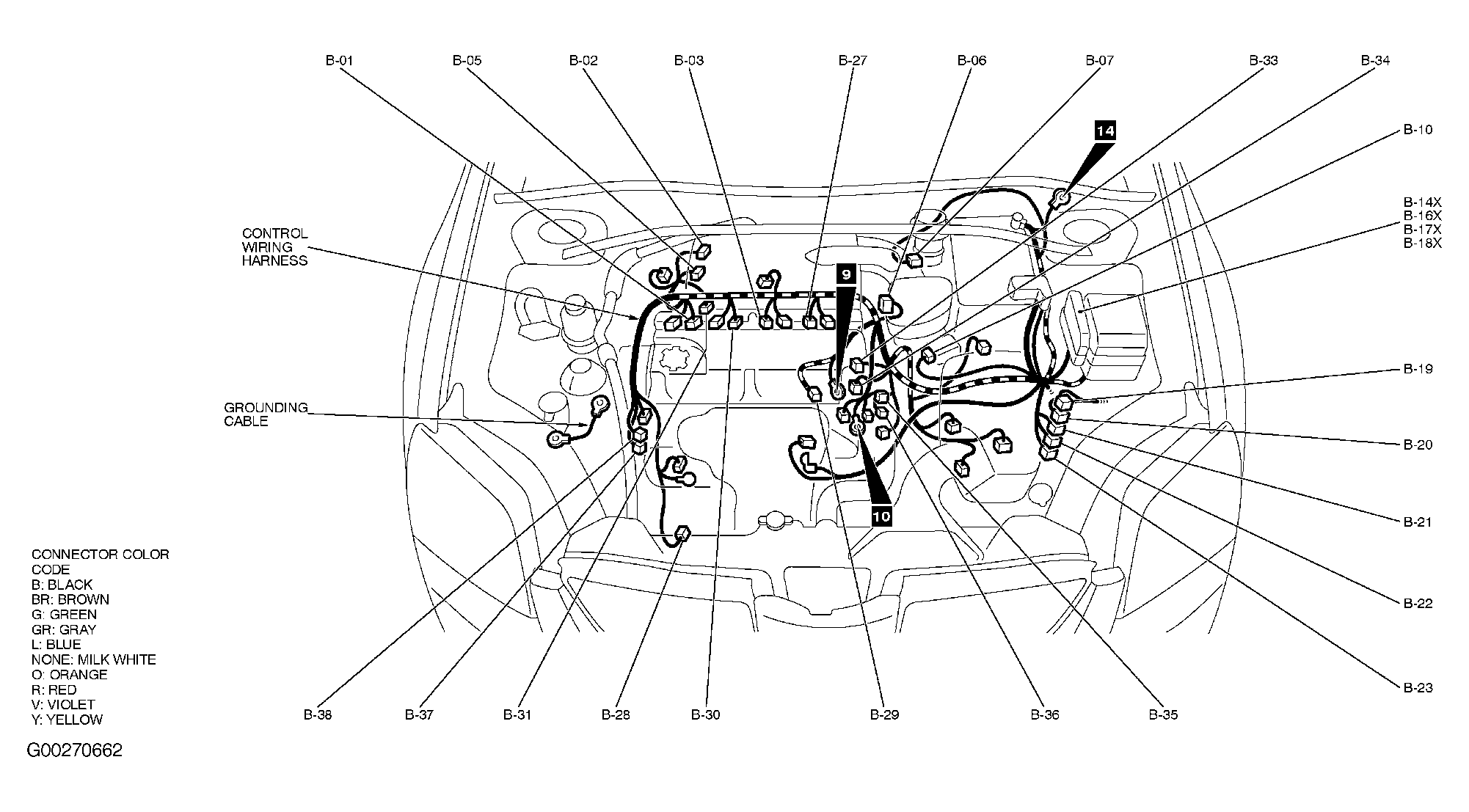

Fig 85: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

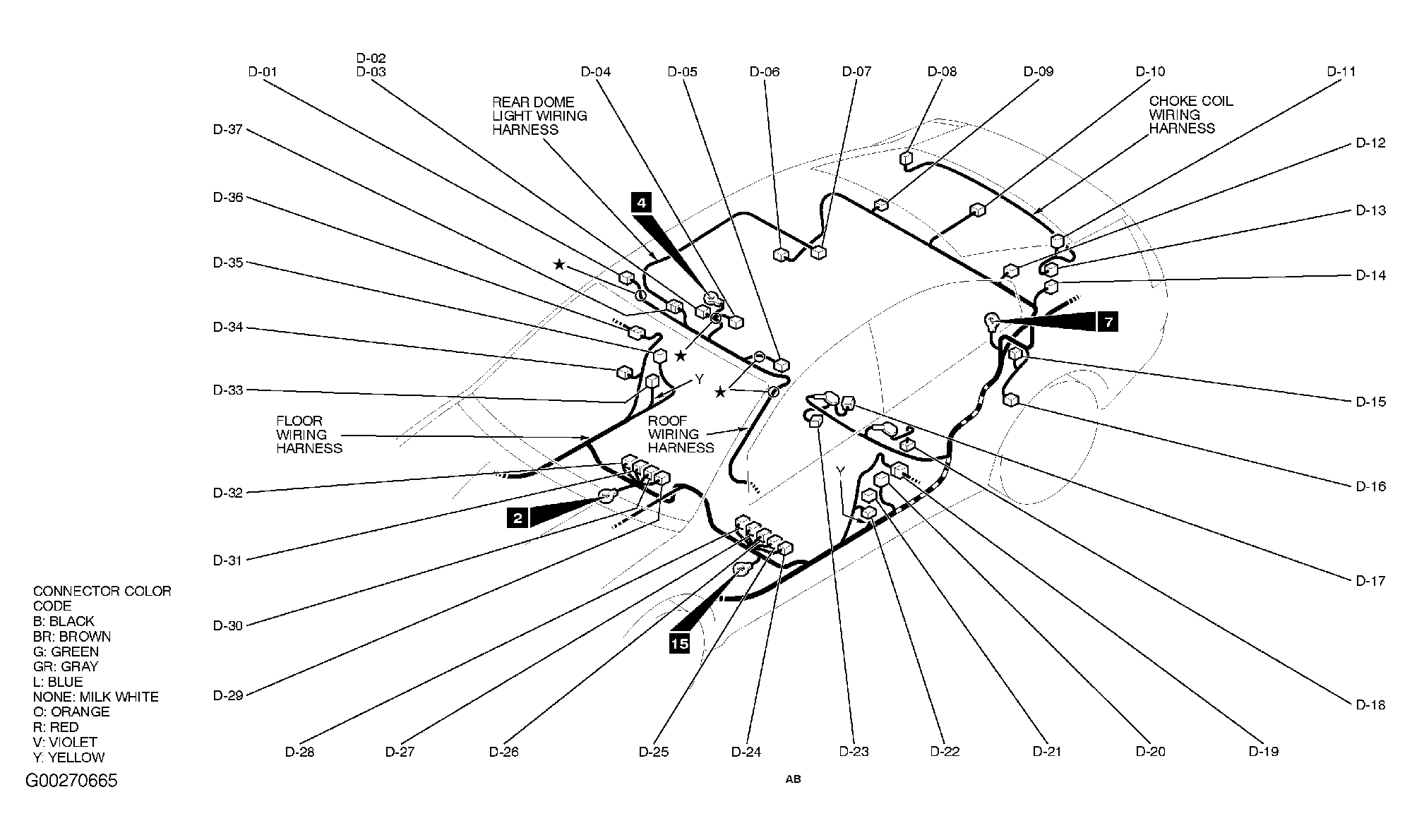

Fig 86: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

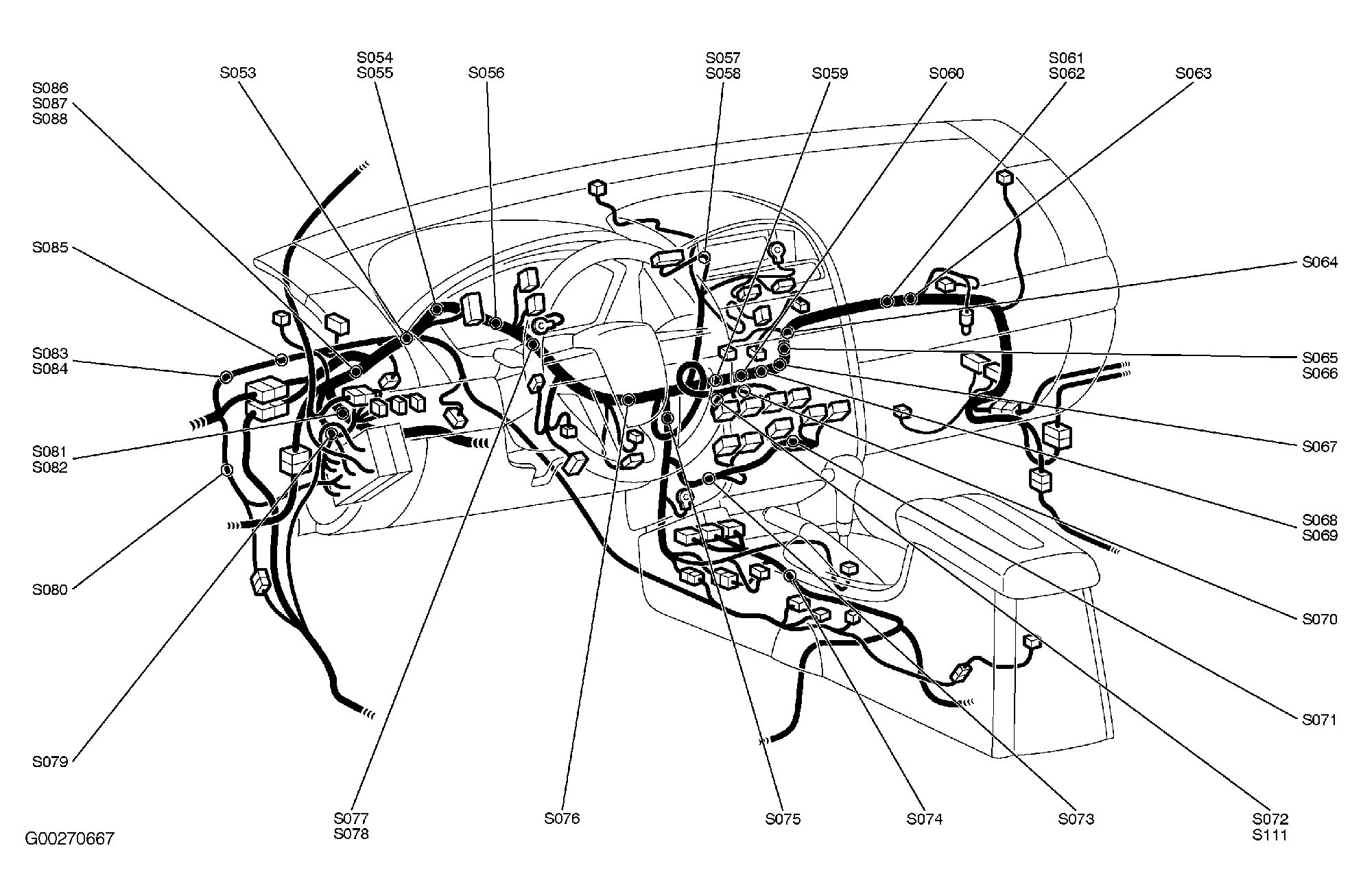

Fig 87: Dash Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

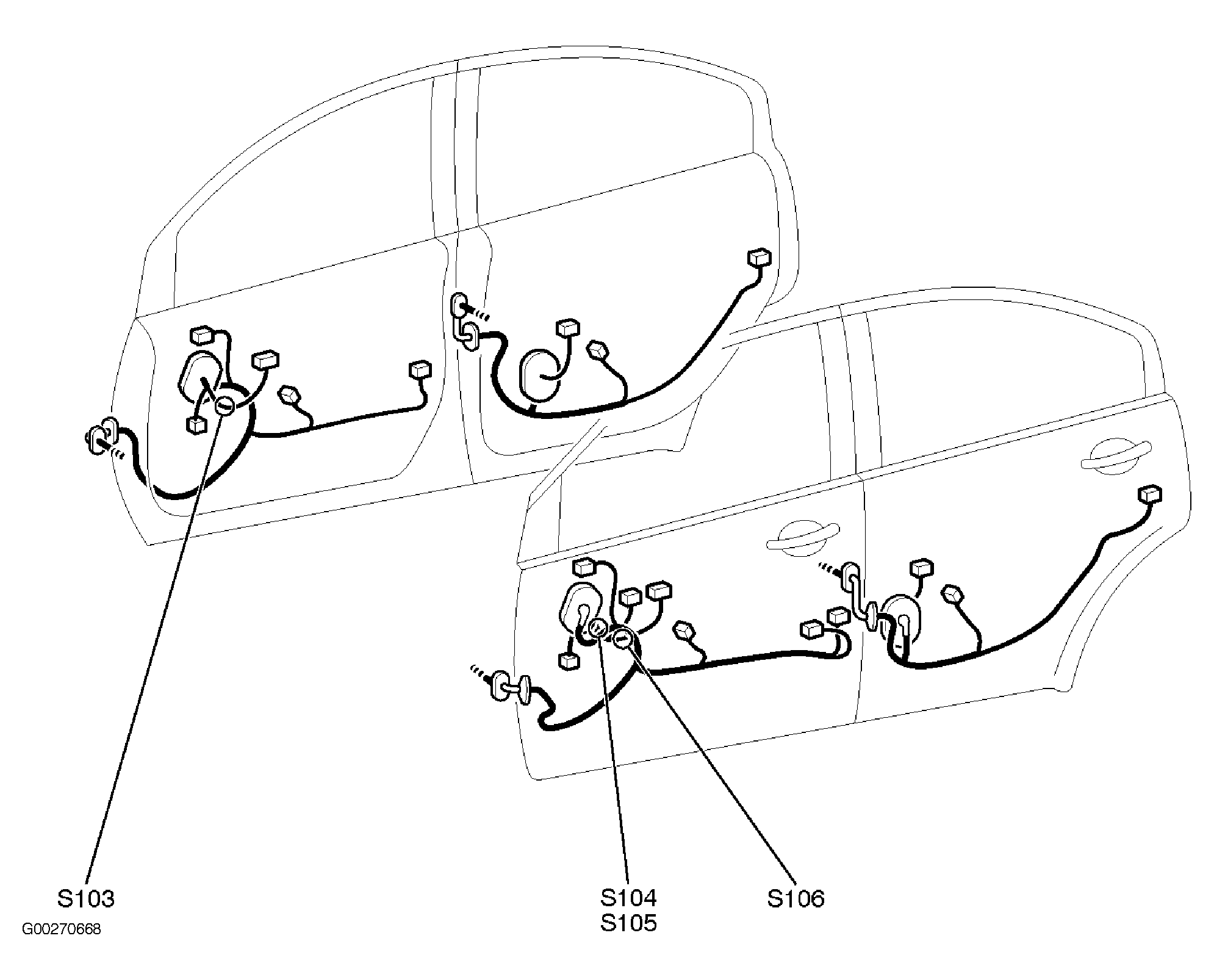

Fig 88: Door Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

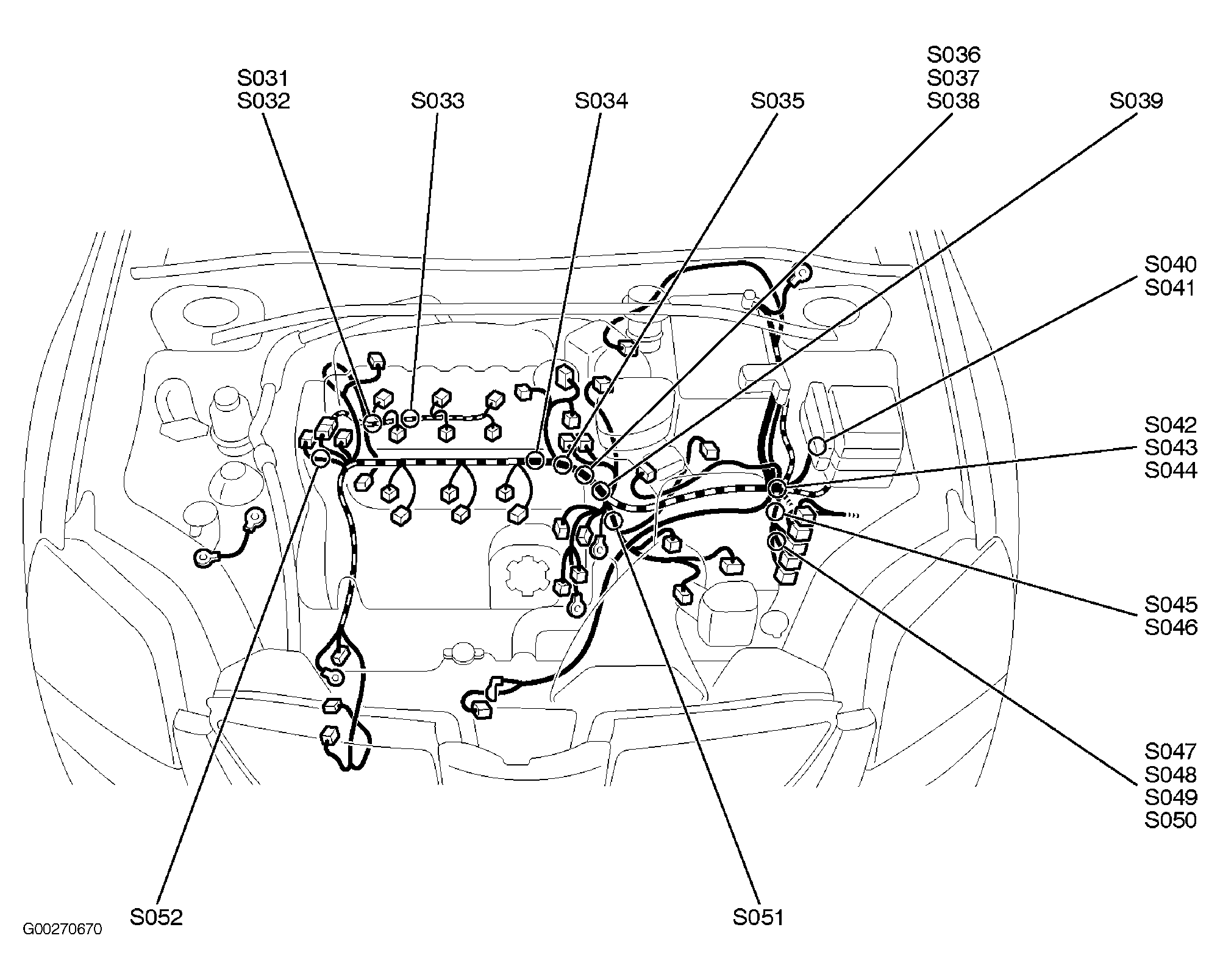

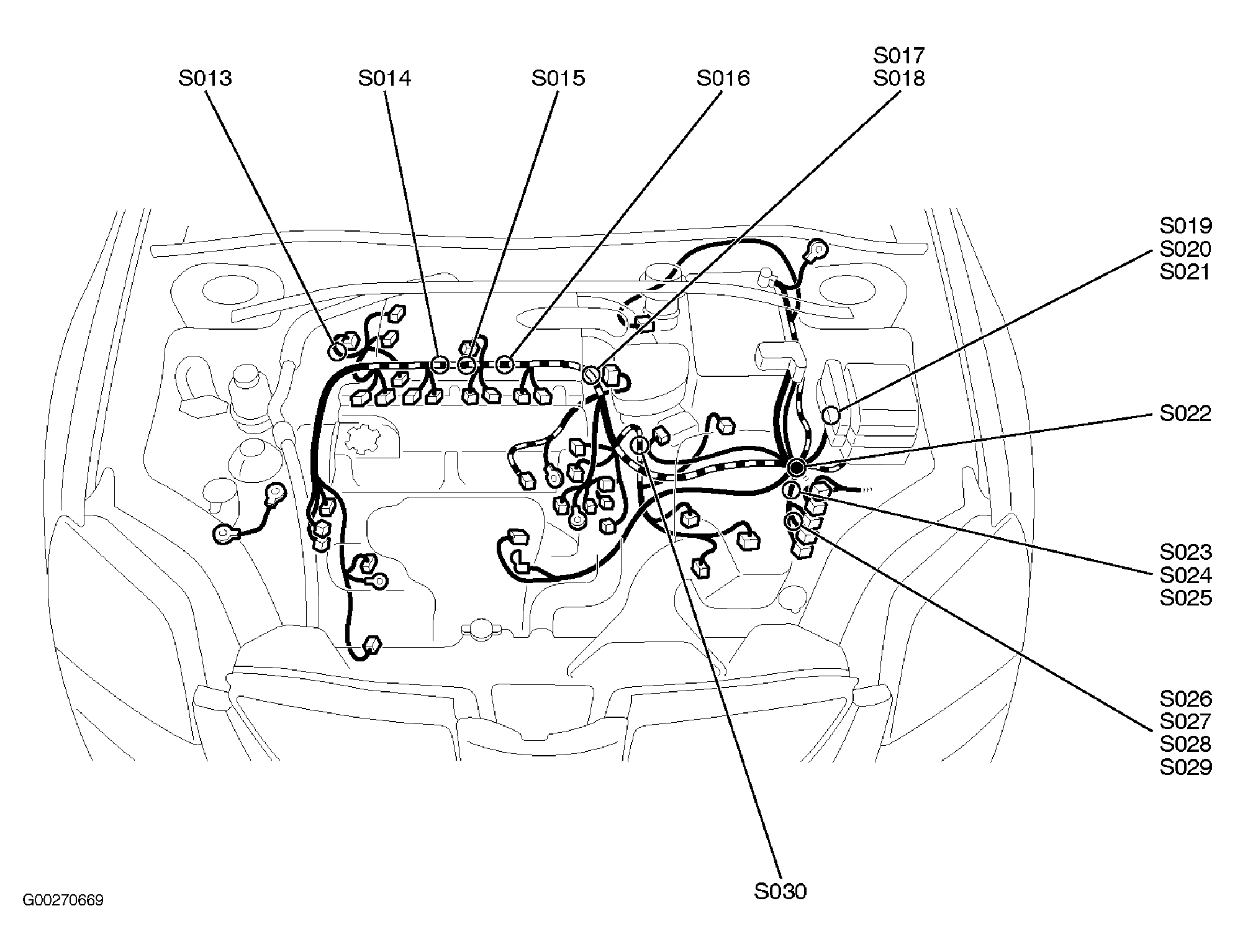

Fig 89: Engine Splices (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 90: Engine Splices (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

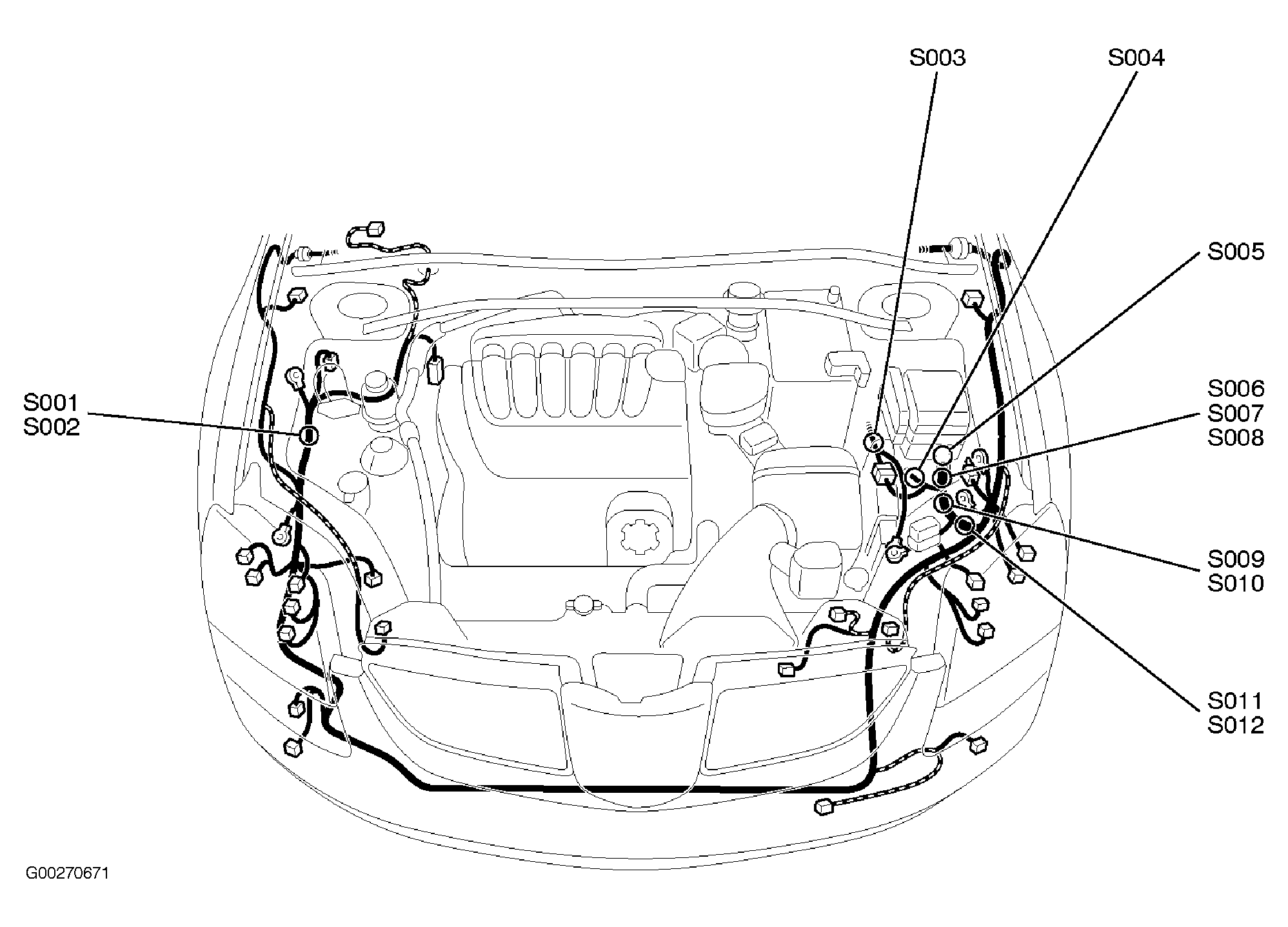

Fig 91: Engine Compartment Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

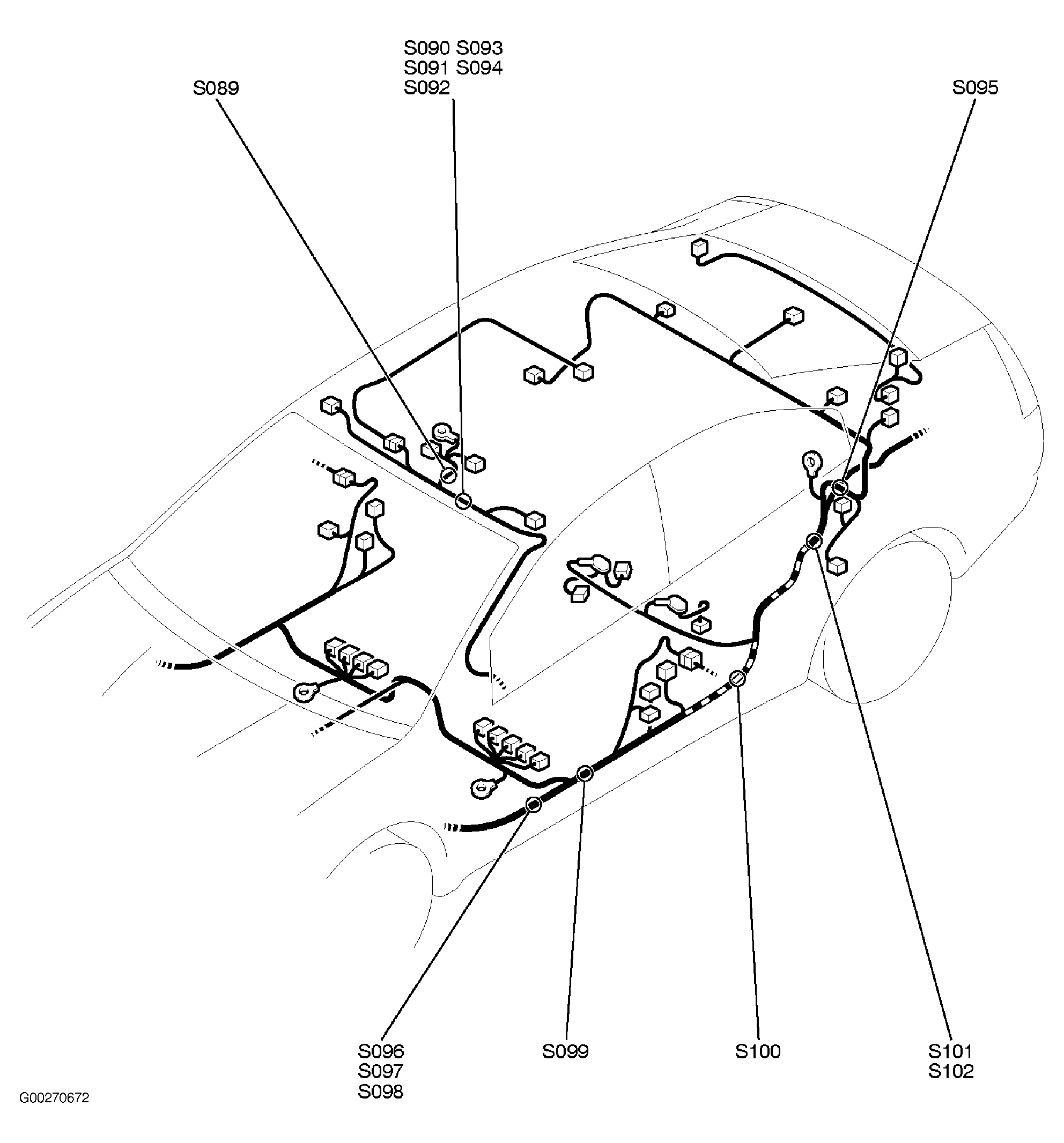

Fig 92: Floor & Roof Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

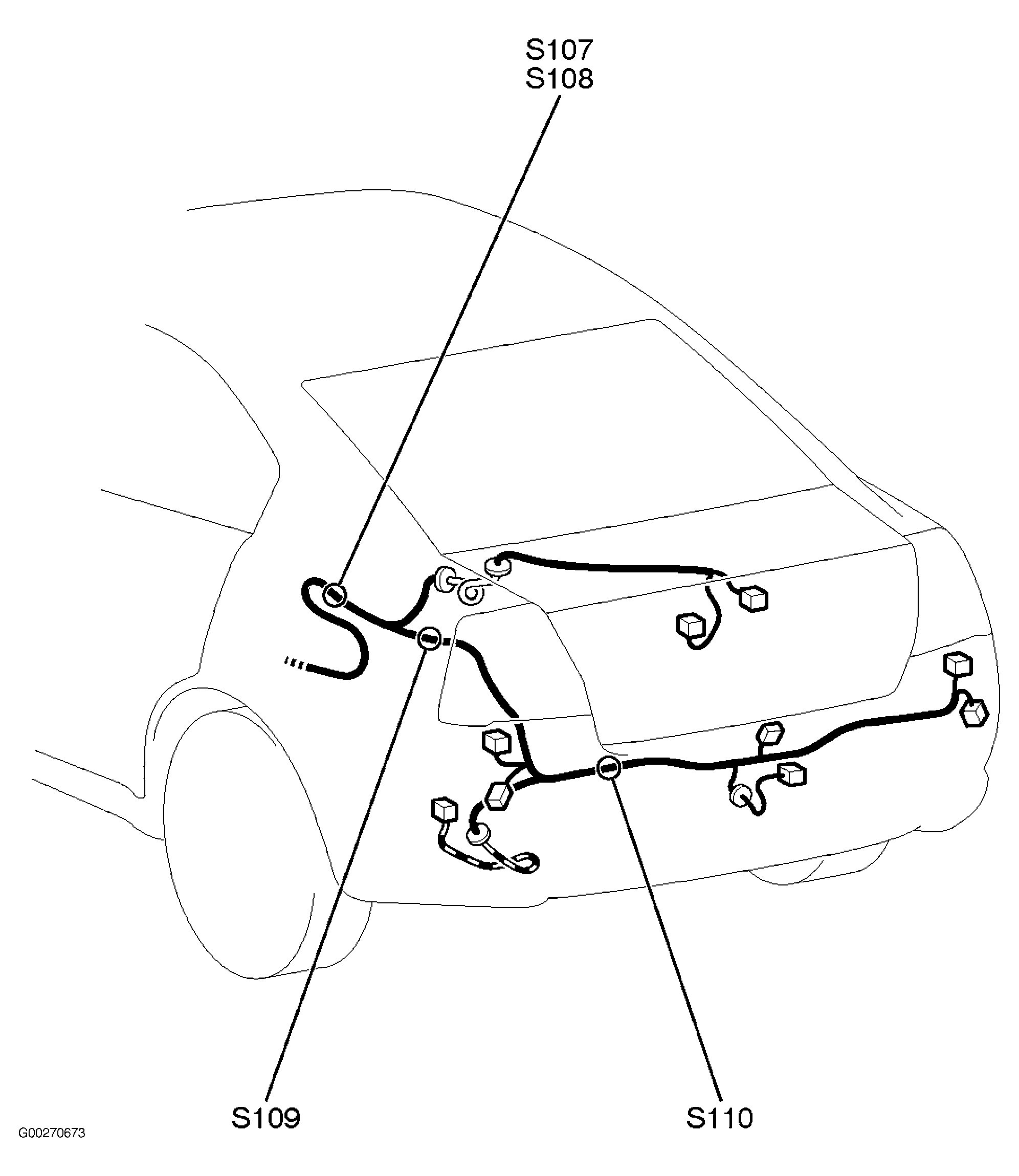

Fig 93: Luggage Compartment Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
