NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

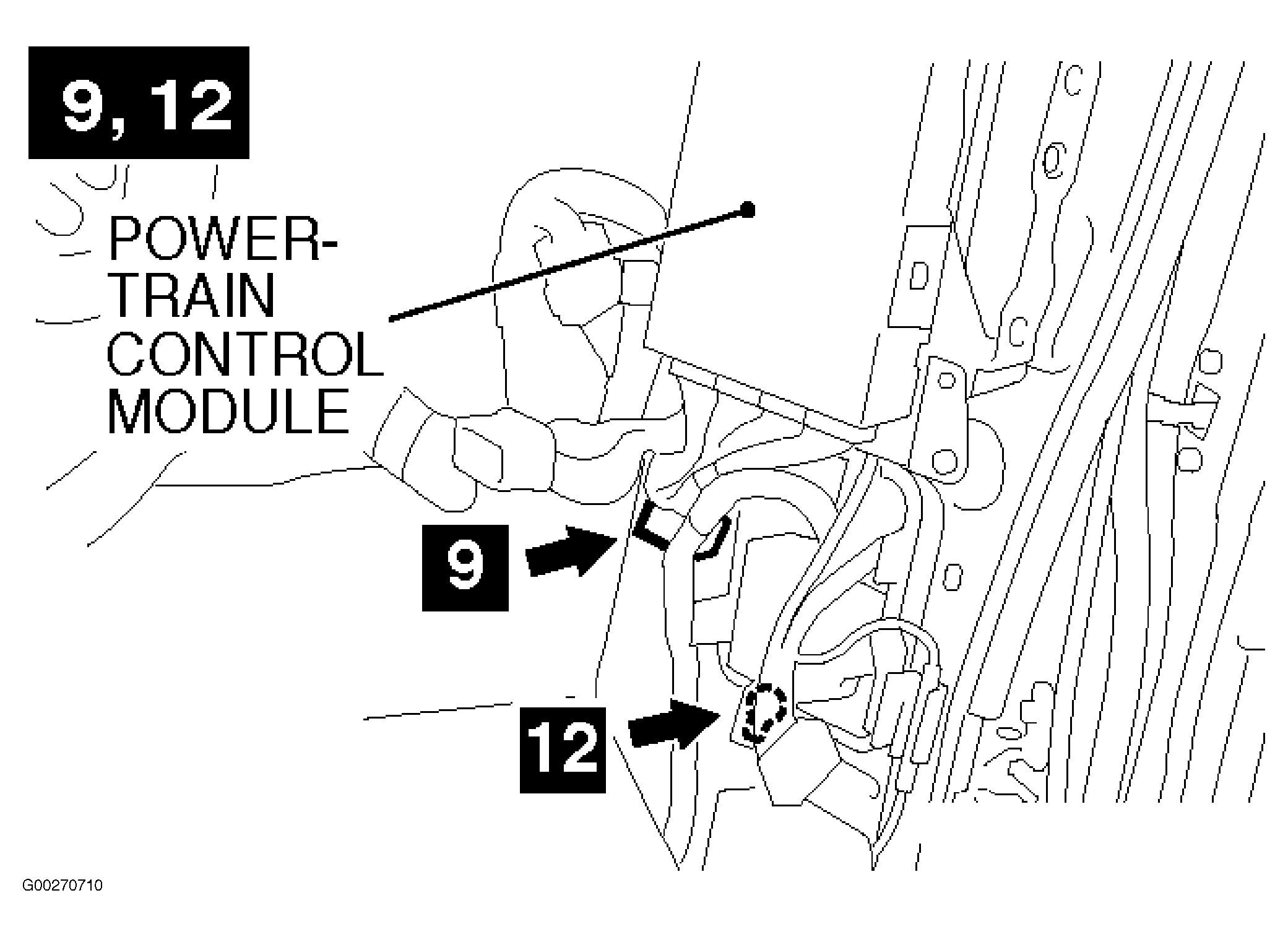

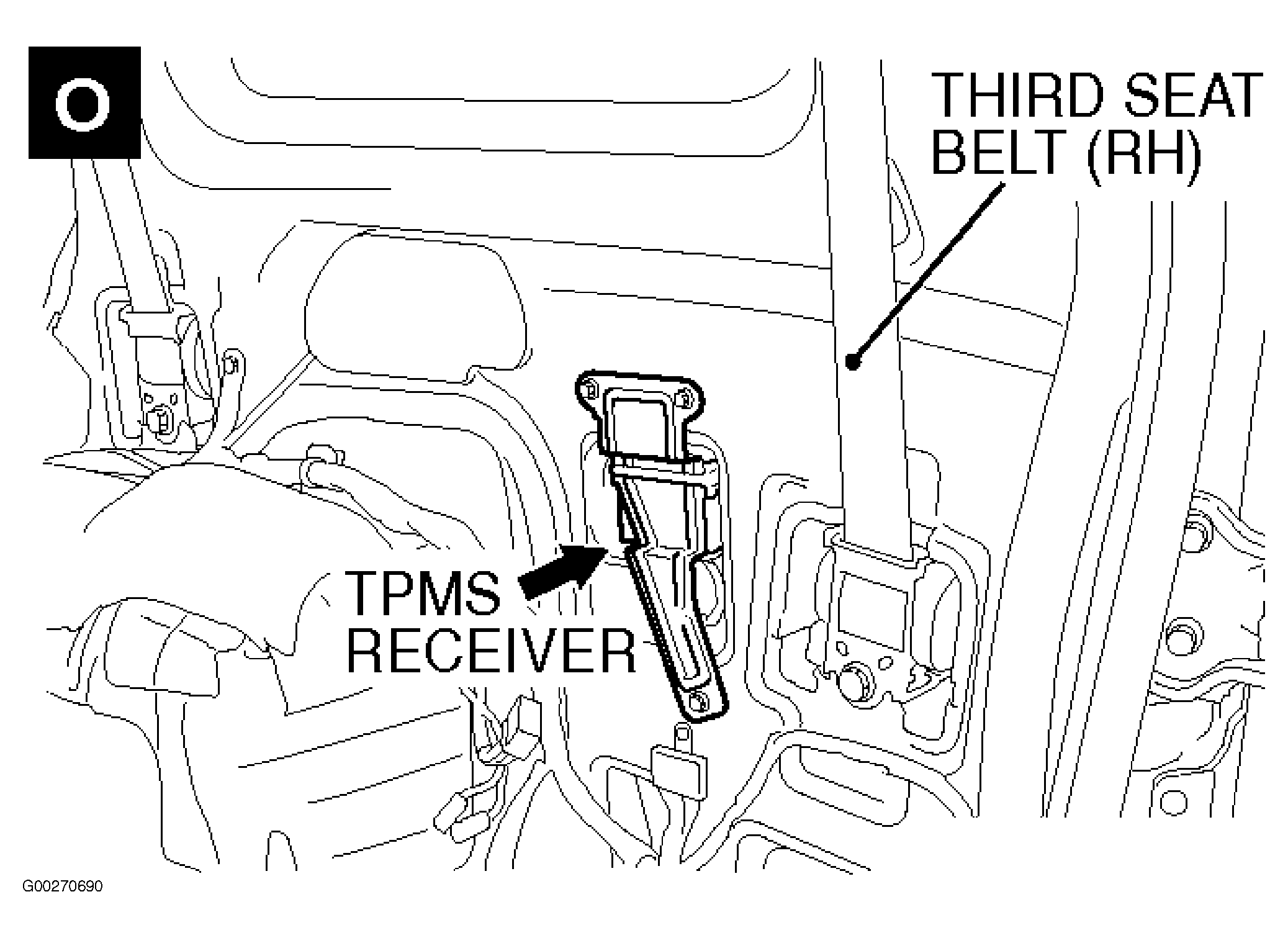

Fig 1: Control Units (1 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Control Units (2 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Control Units (3 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Control Units (4 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Control Units (5 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Control Units (6 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Control Units (7 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Control Units (8 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Control Units (9 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Control Units (10 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Control Units (11 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Control Units (12 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Control Units (13 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Control Units (14 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 15: Control Units (15 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Control Units (16 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

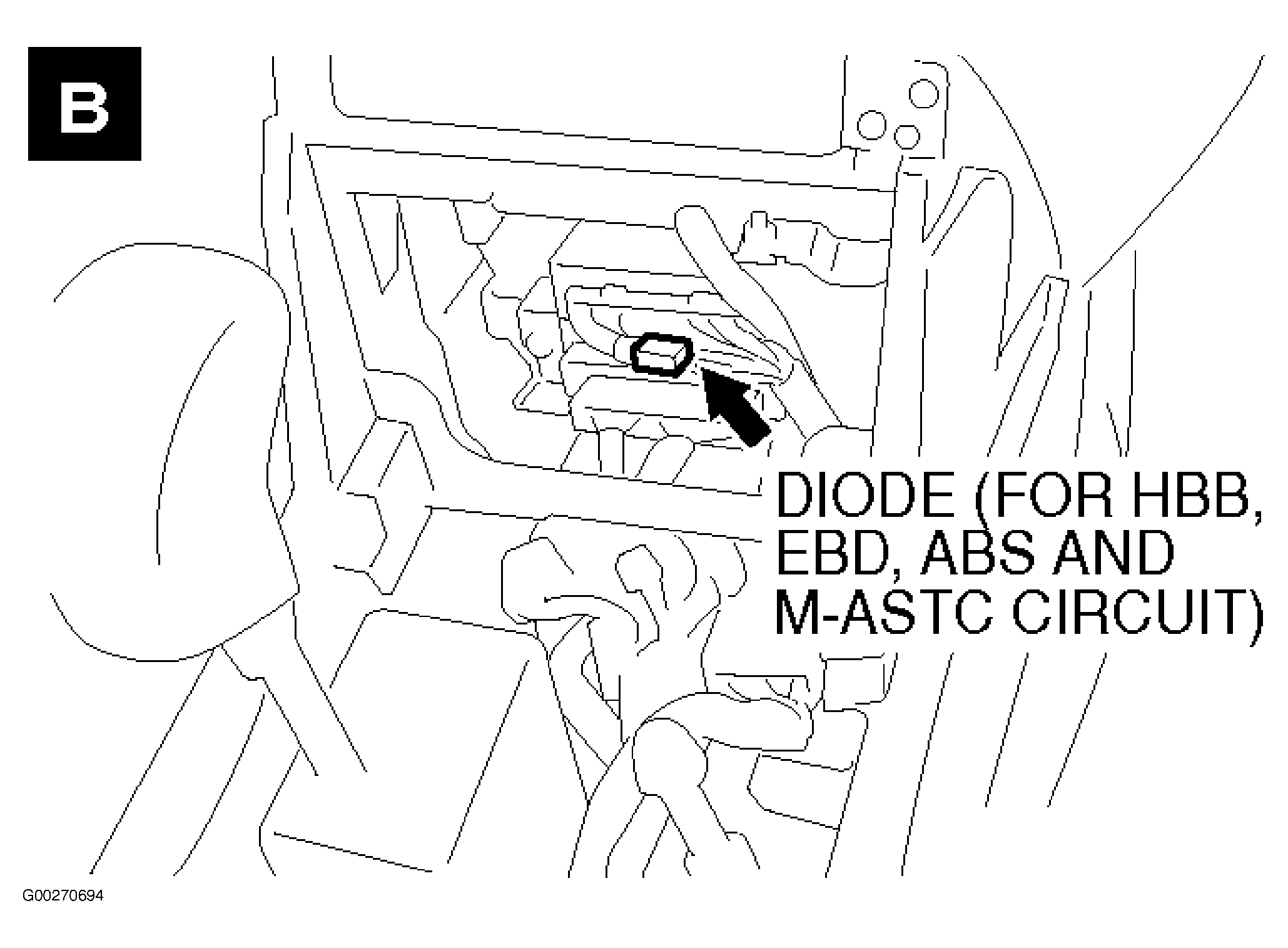

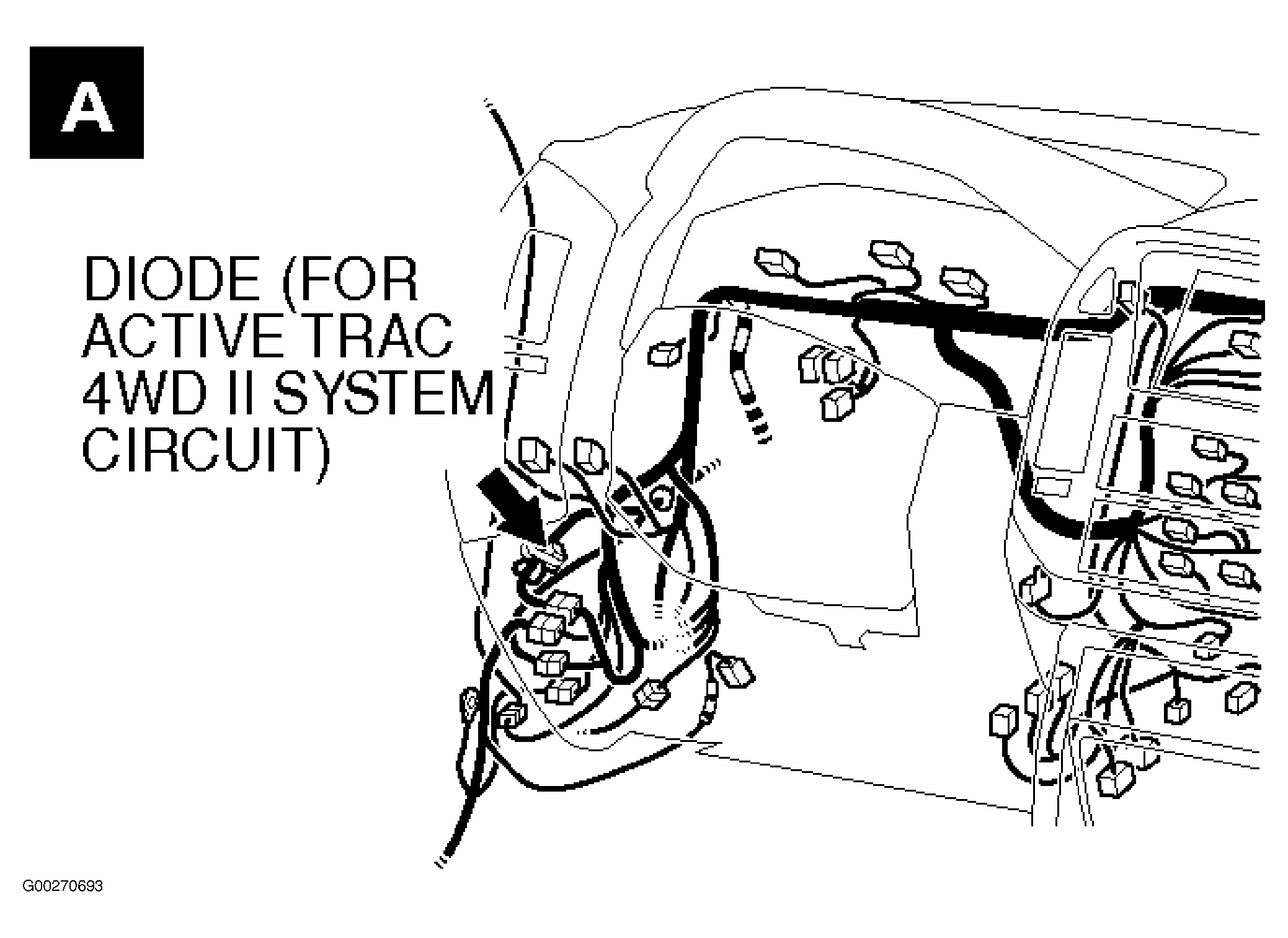

Fig 17: Diodes (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Diodes (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

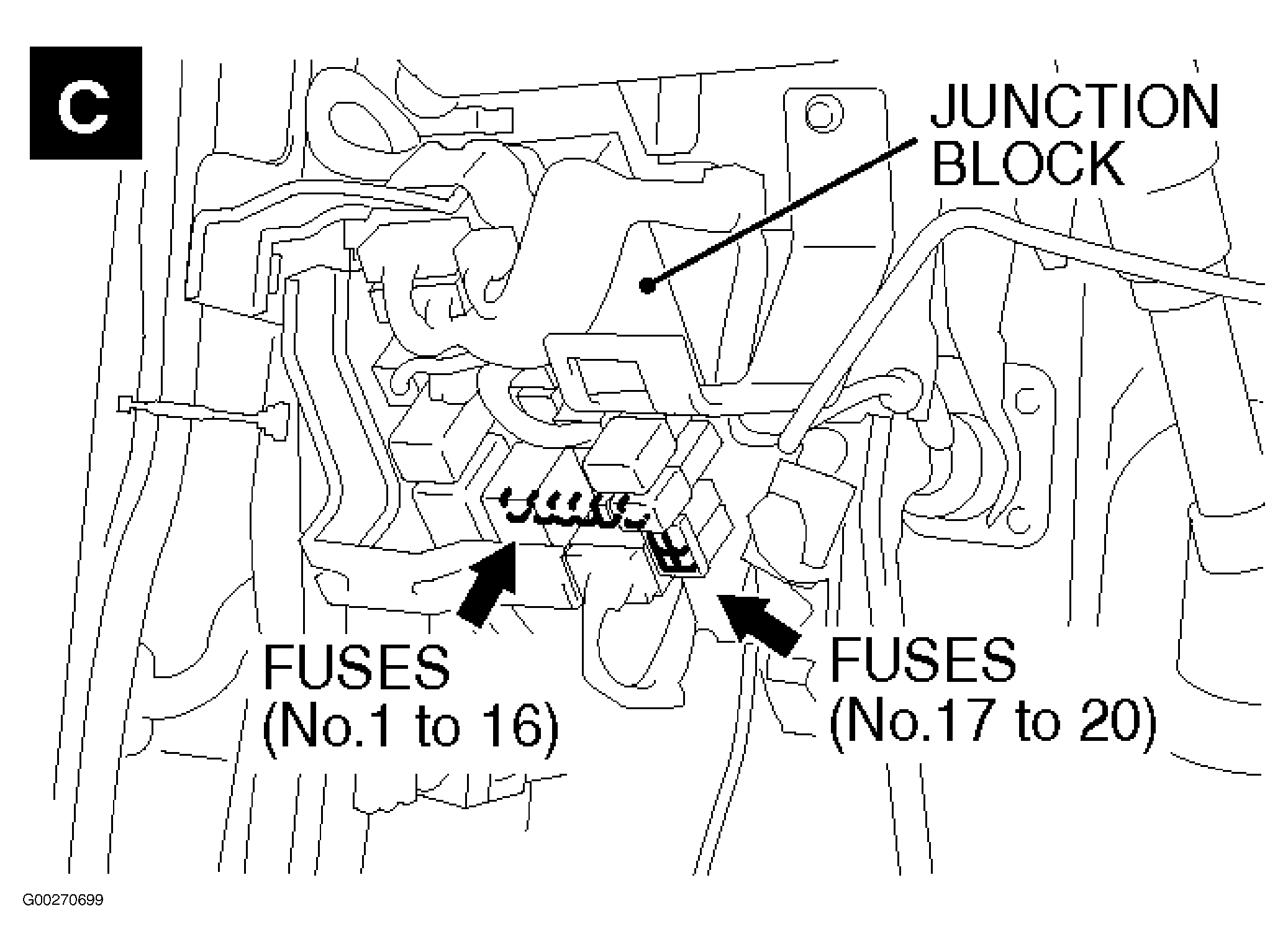

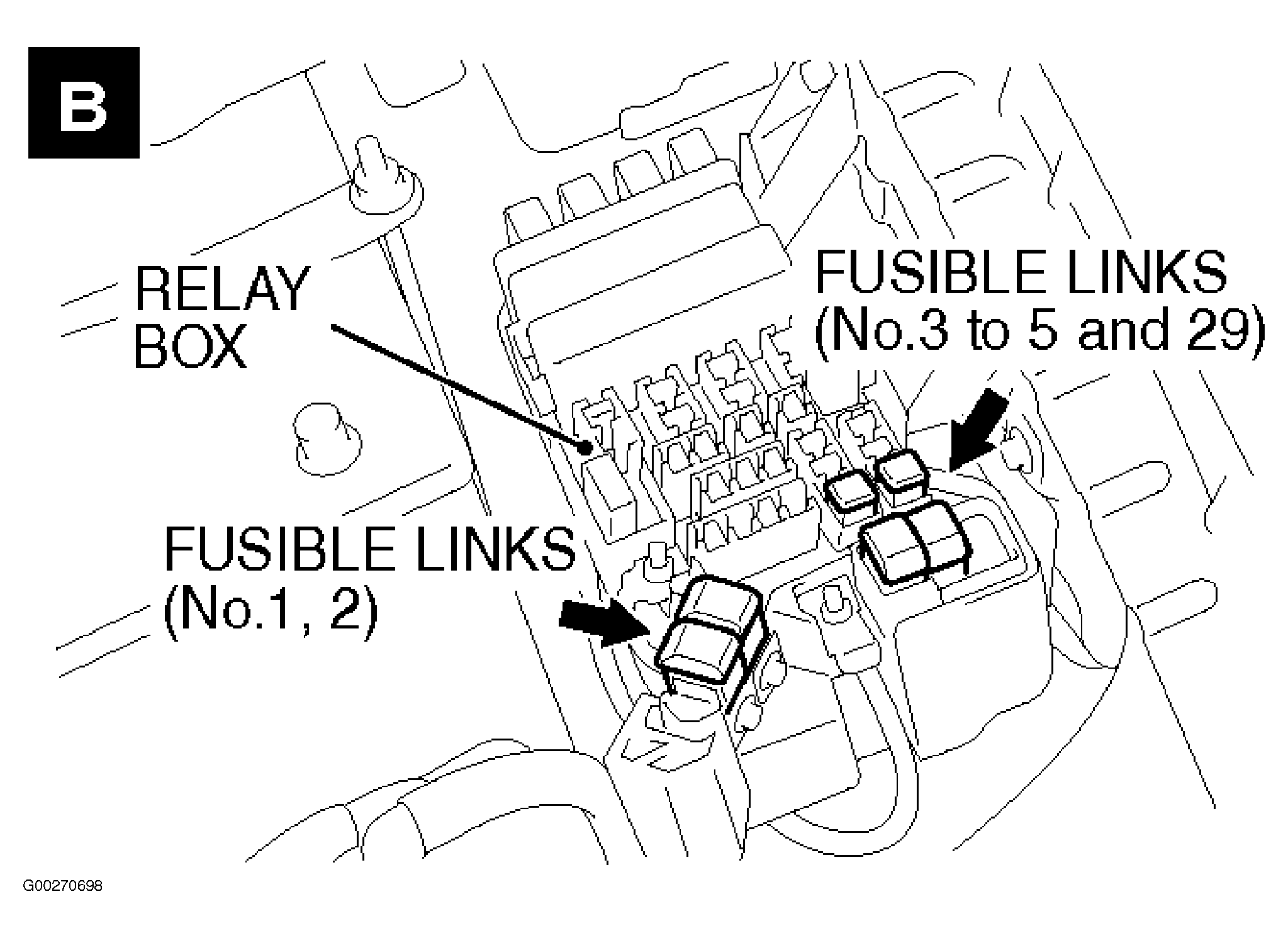

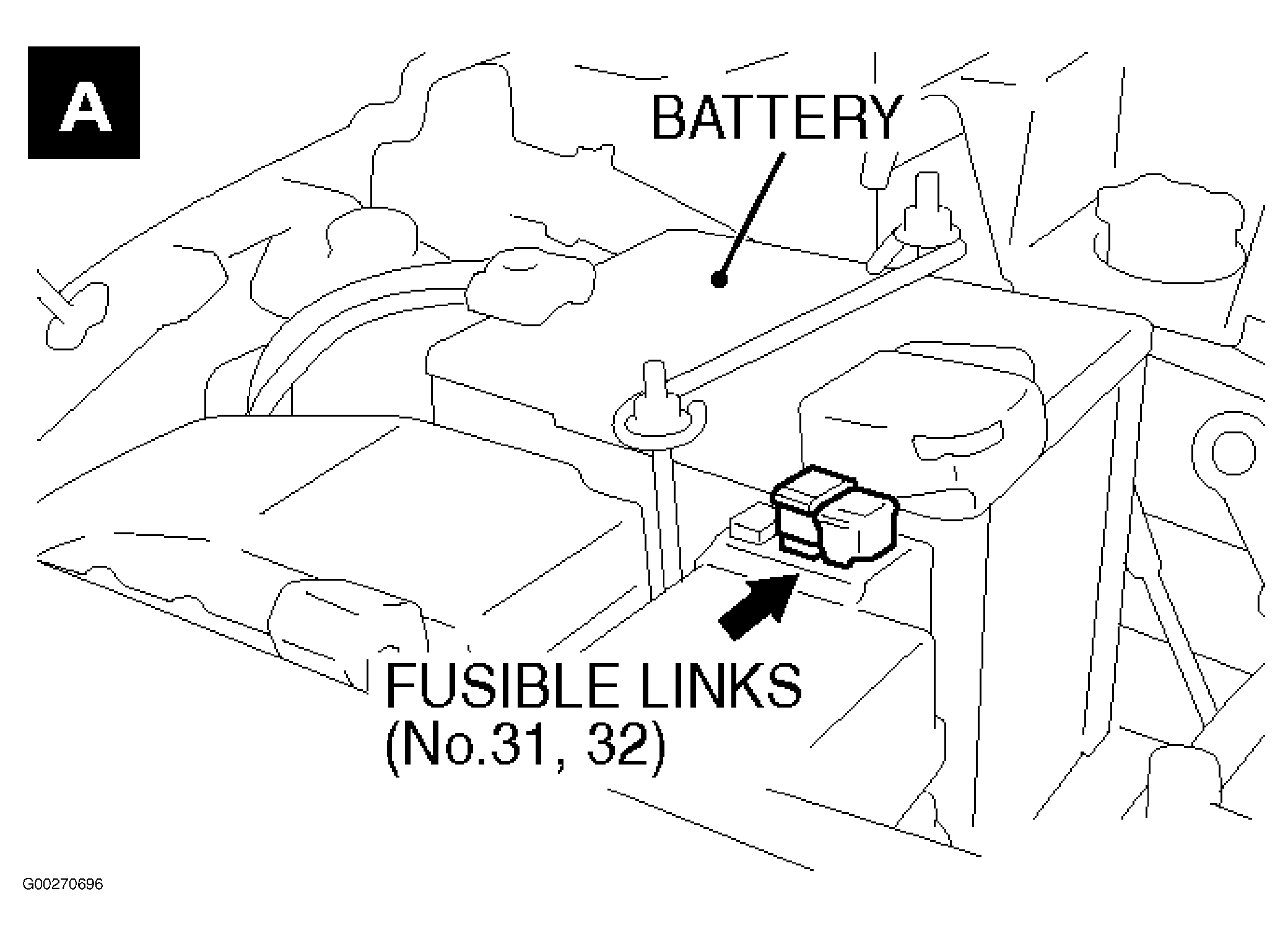

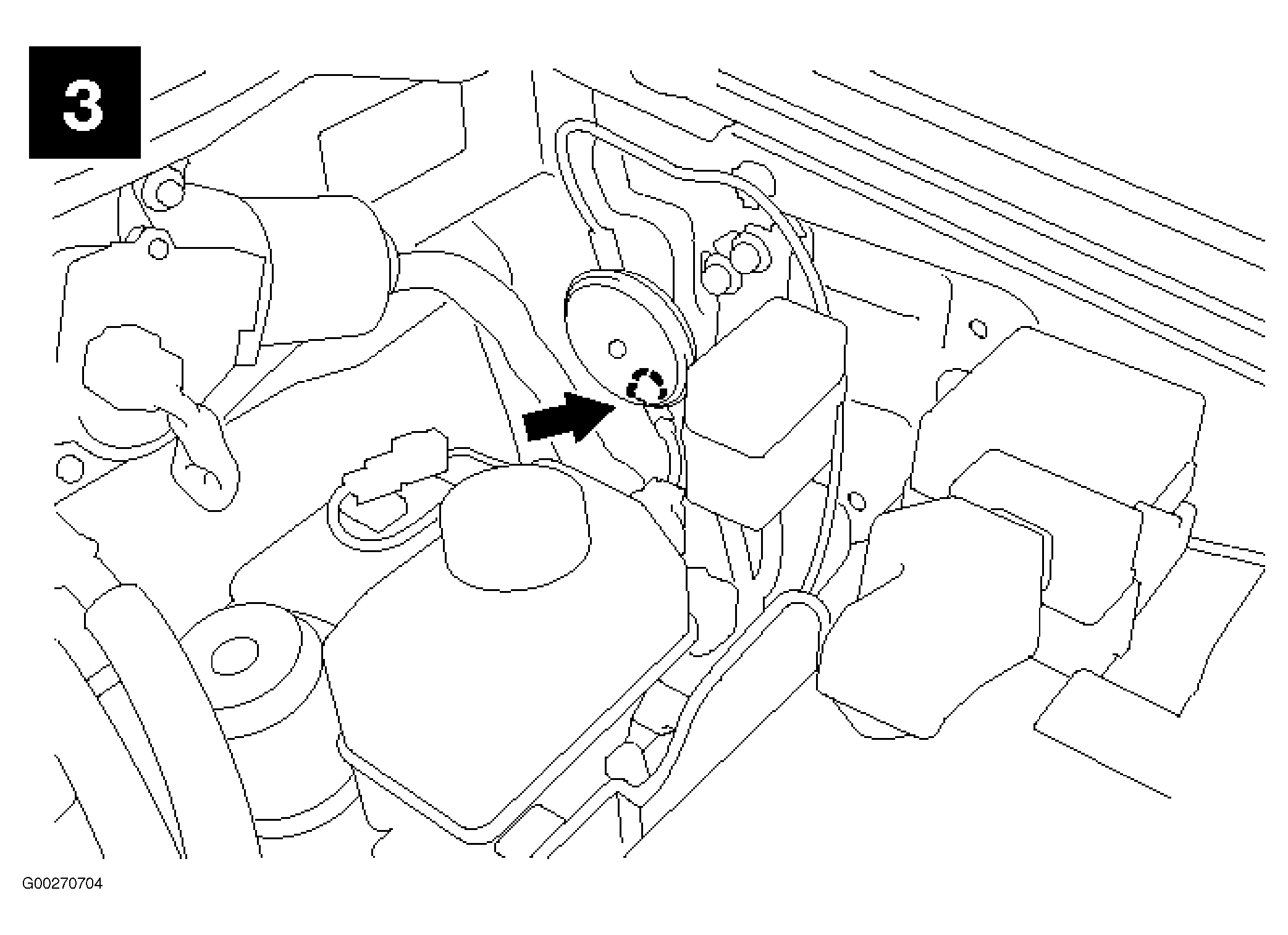

Fig 19: Fusible Links (1 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Fusible Links (2 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Fusible Links (3 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Fusible Links (4 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

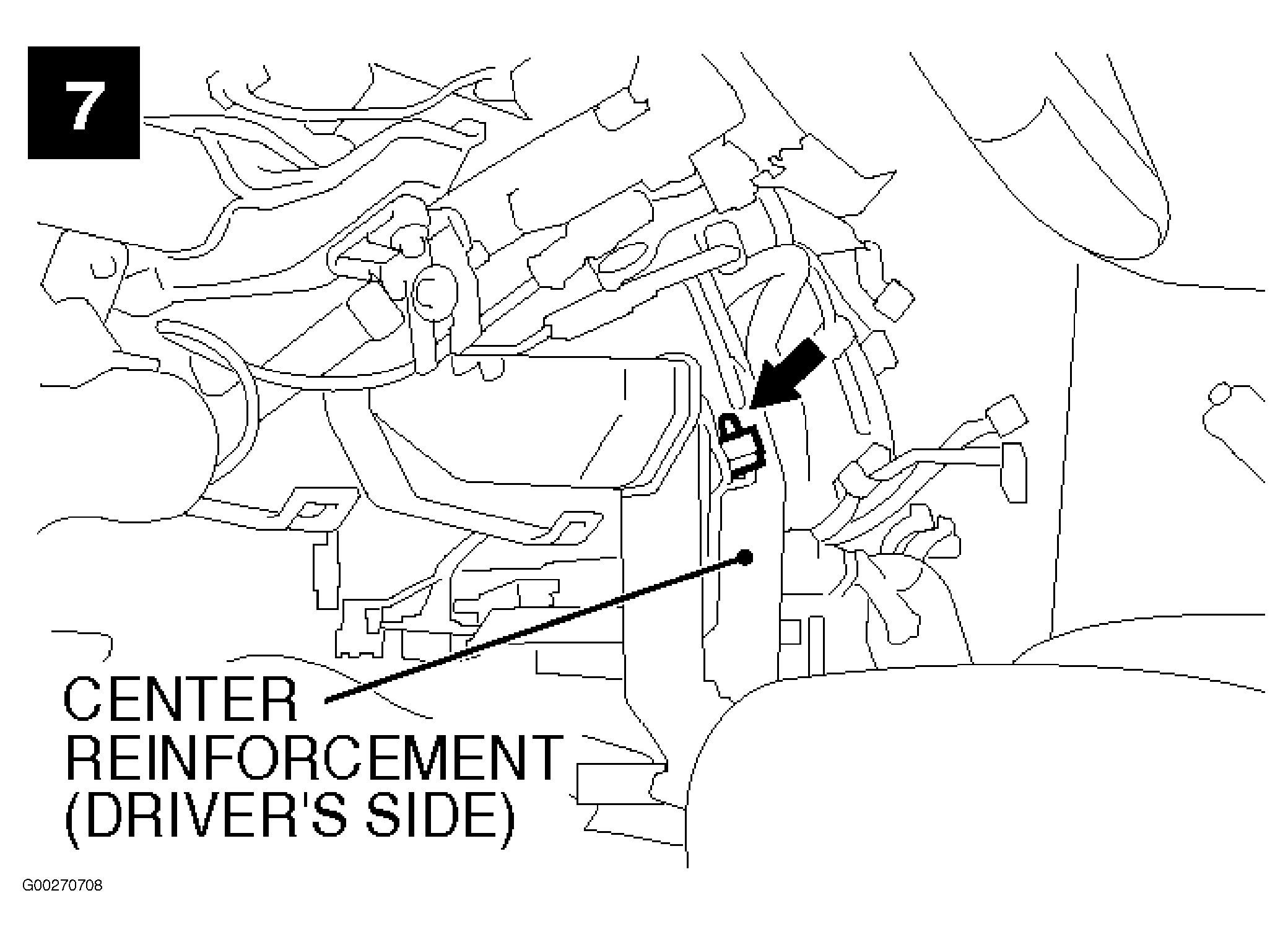

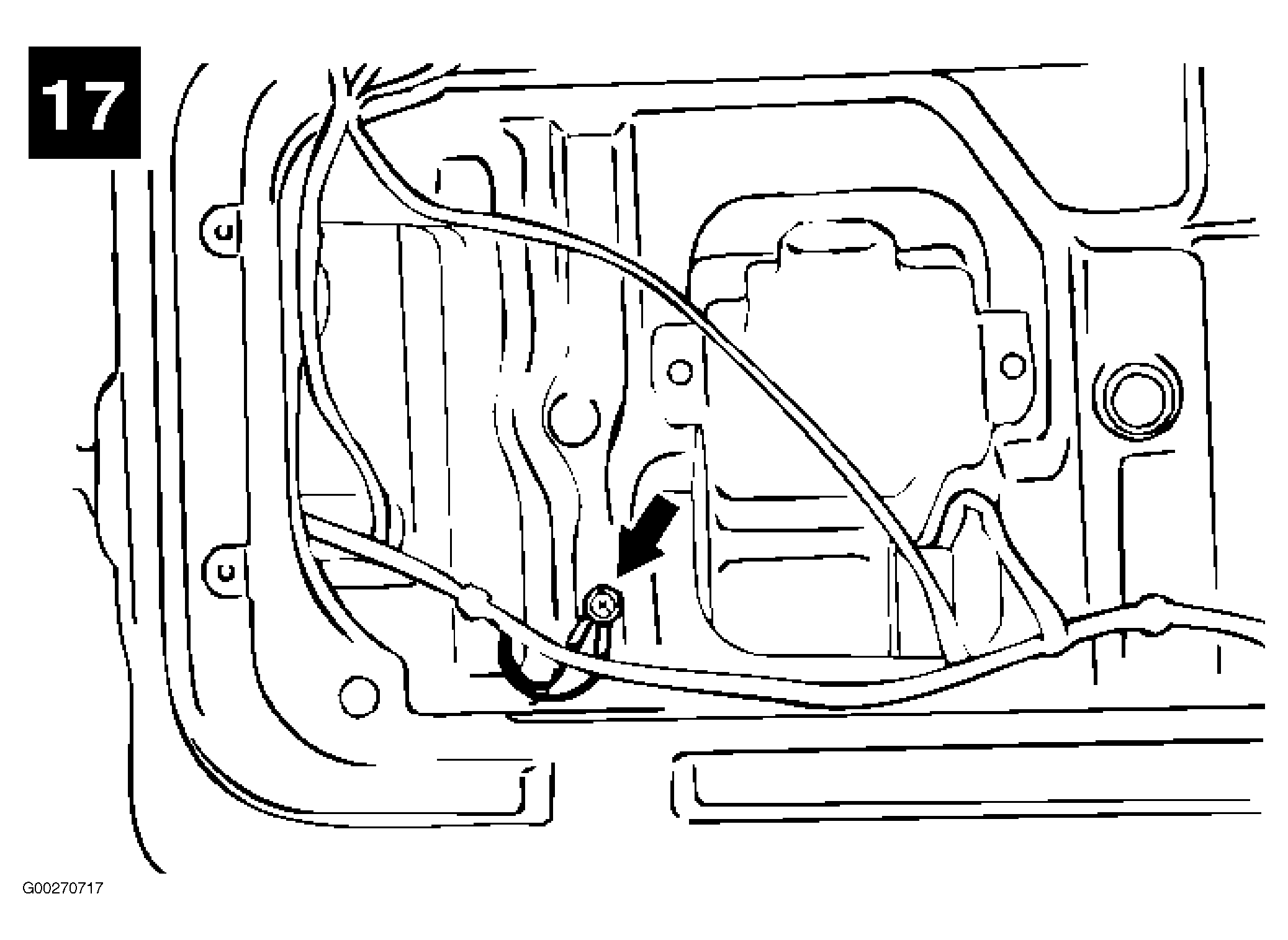

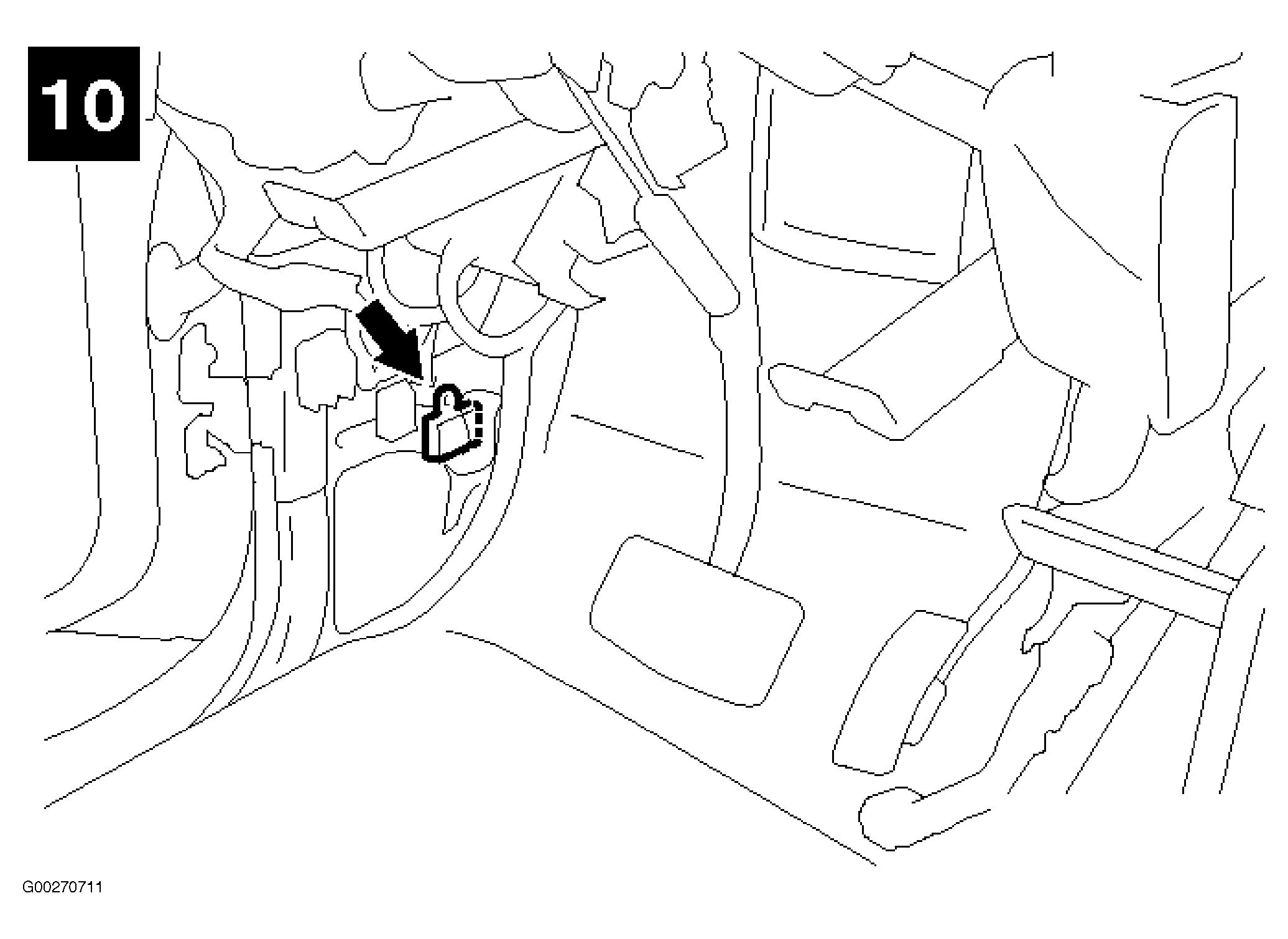

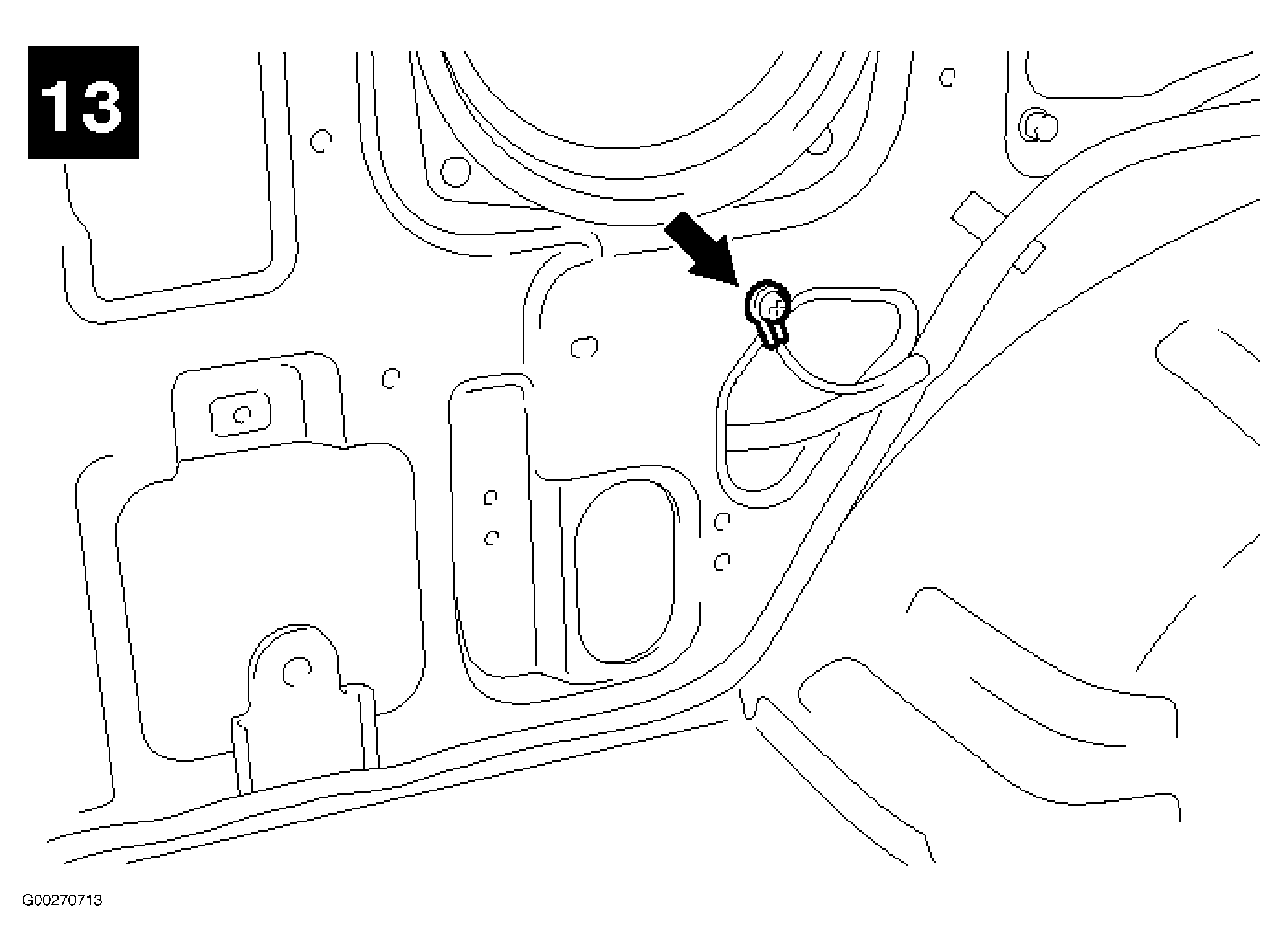

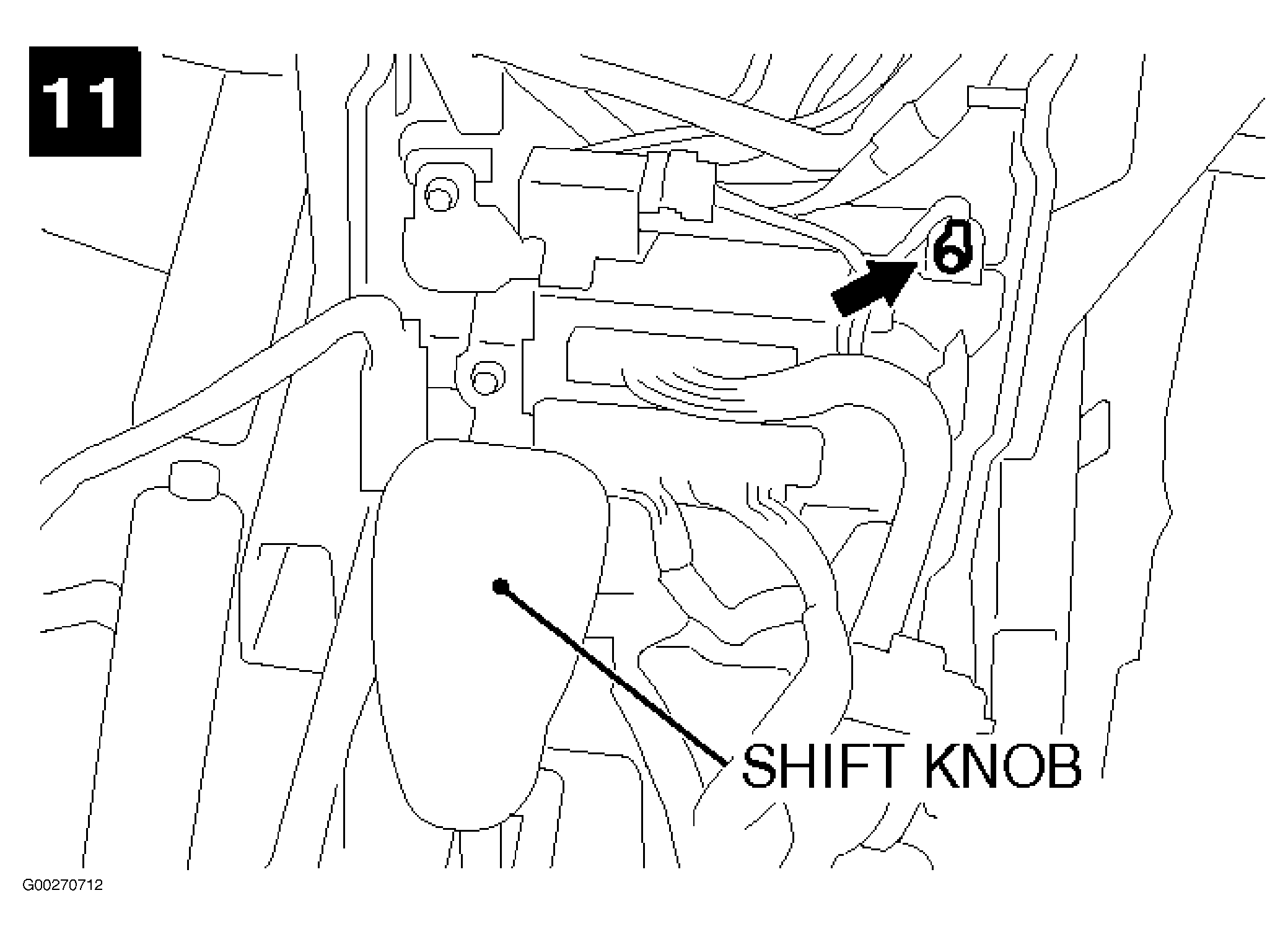

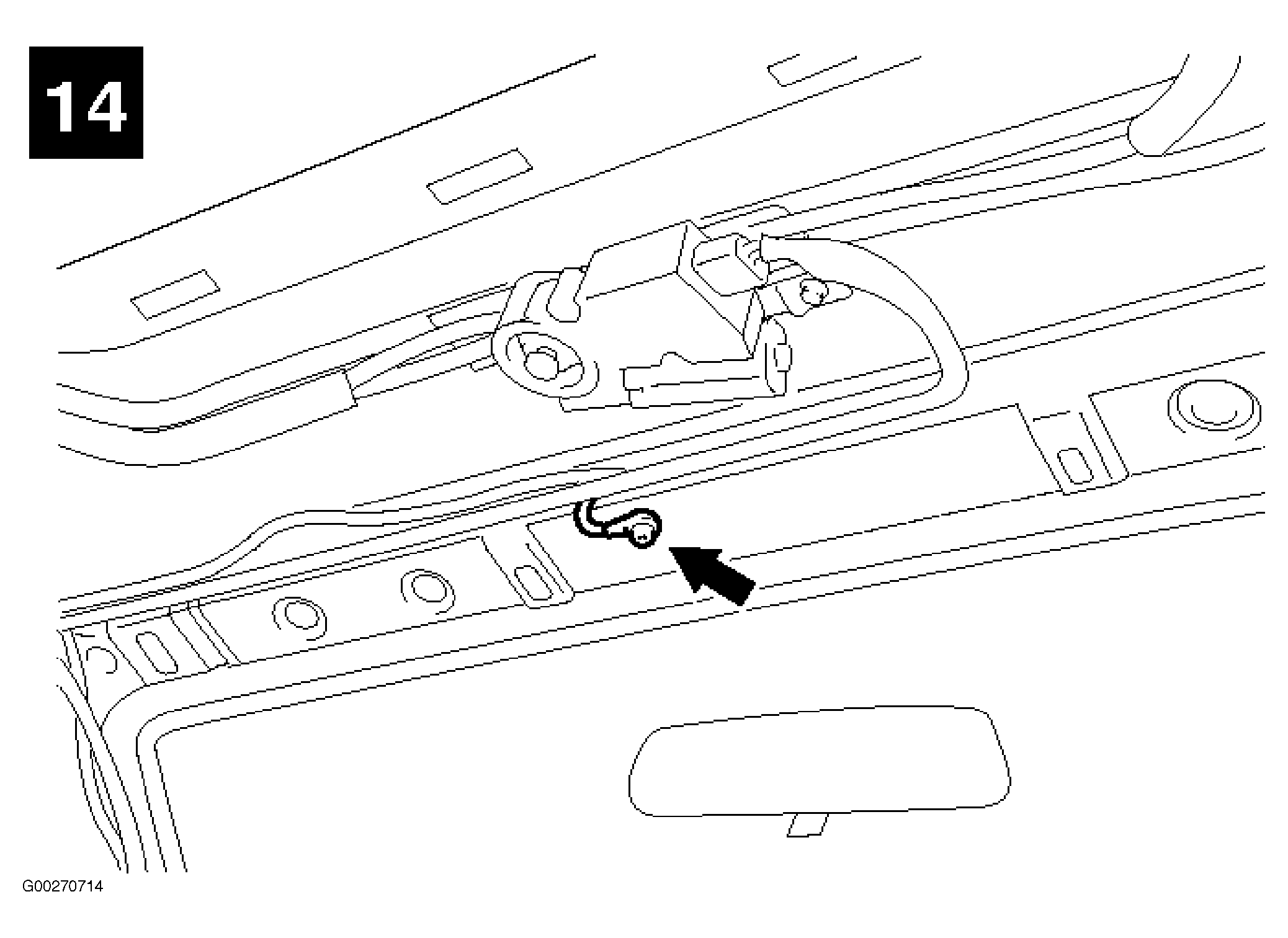

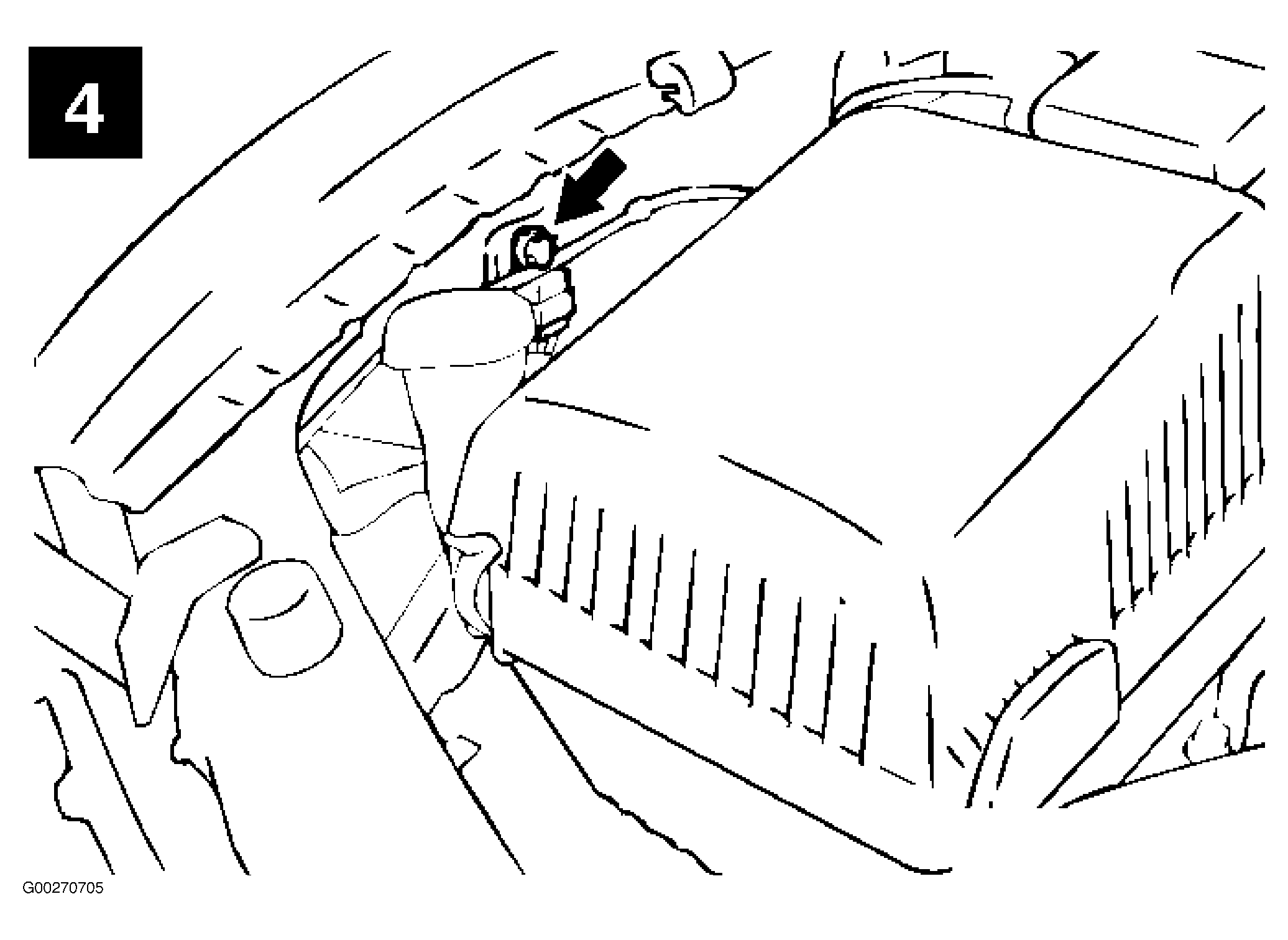

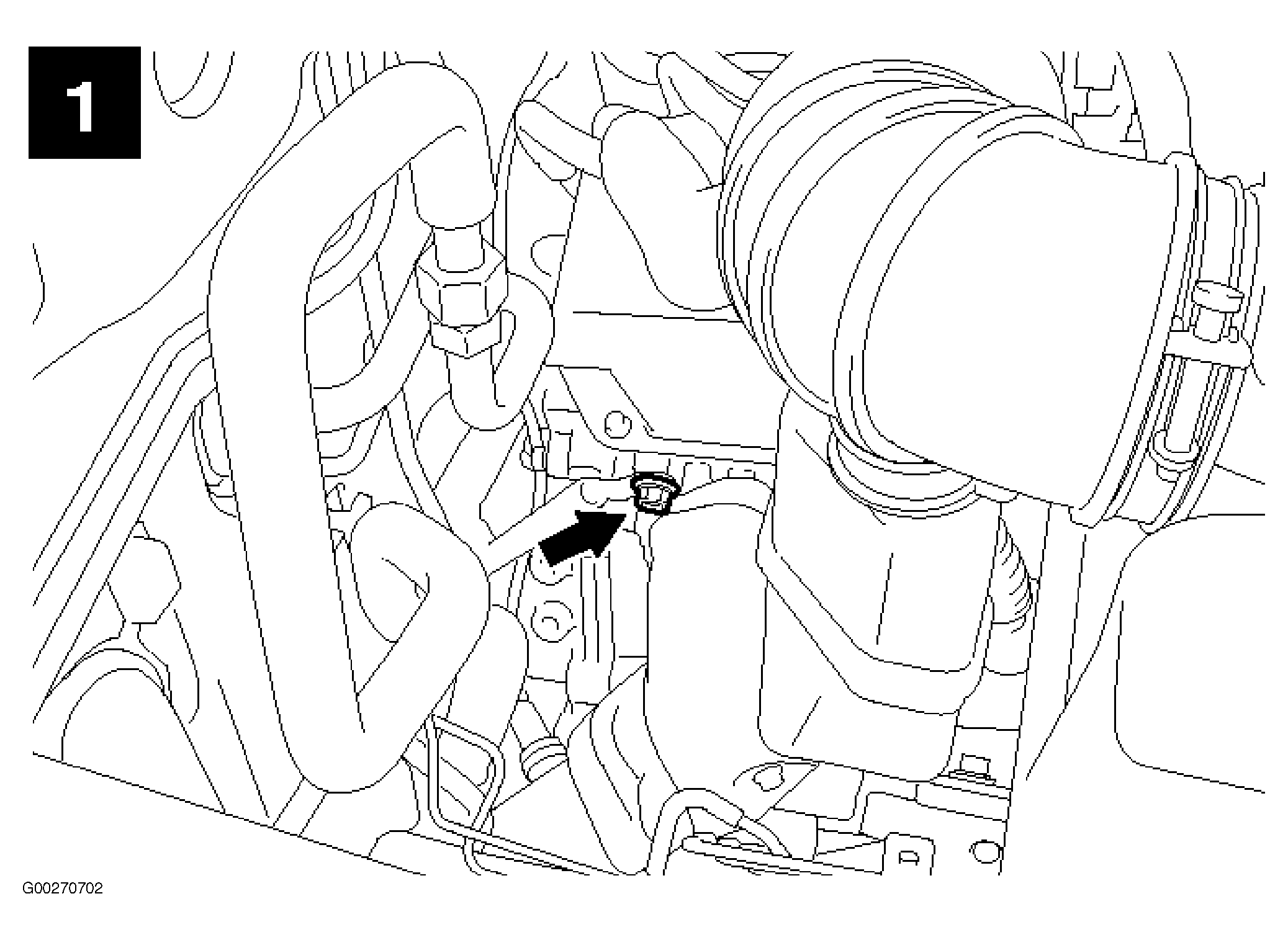

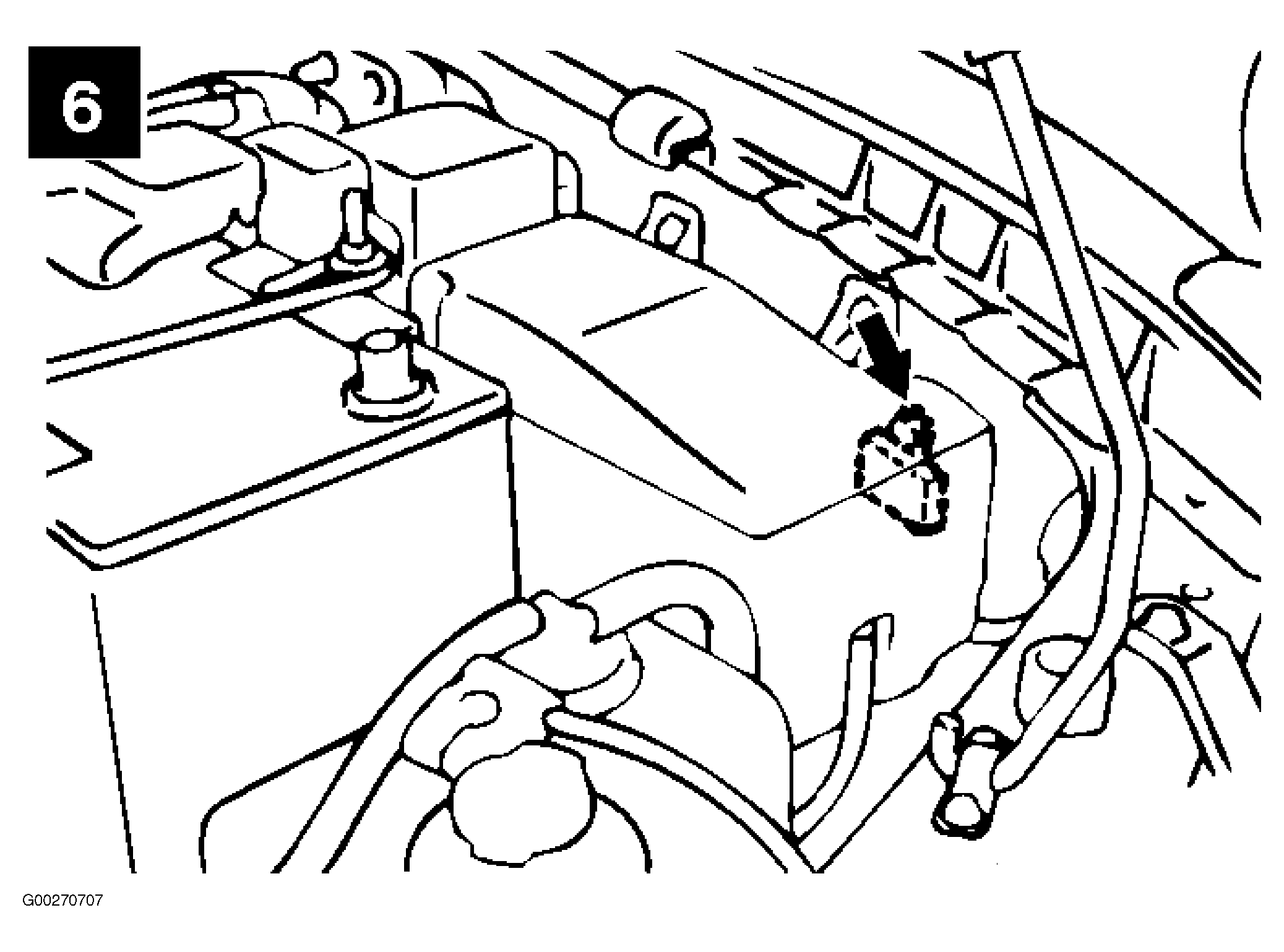

Fig 23: Grounds (1 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Grounds (2 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Grounds (3 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Grounds (4 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

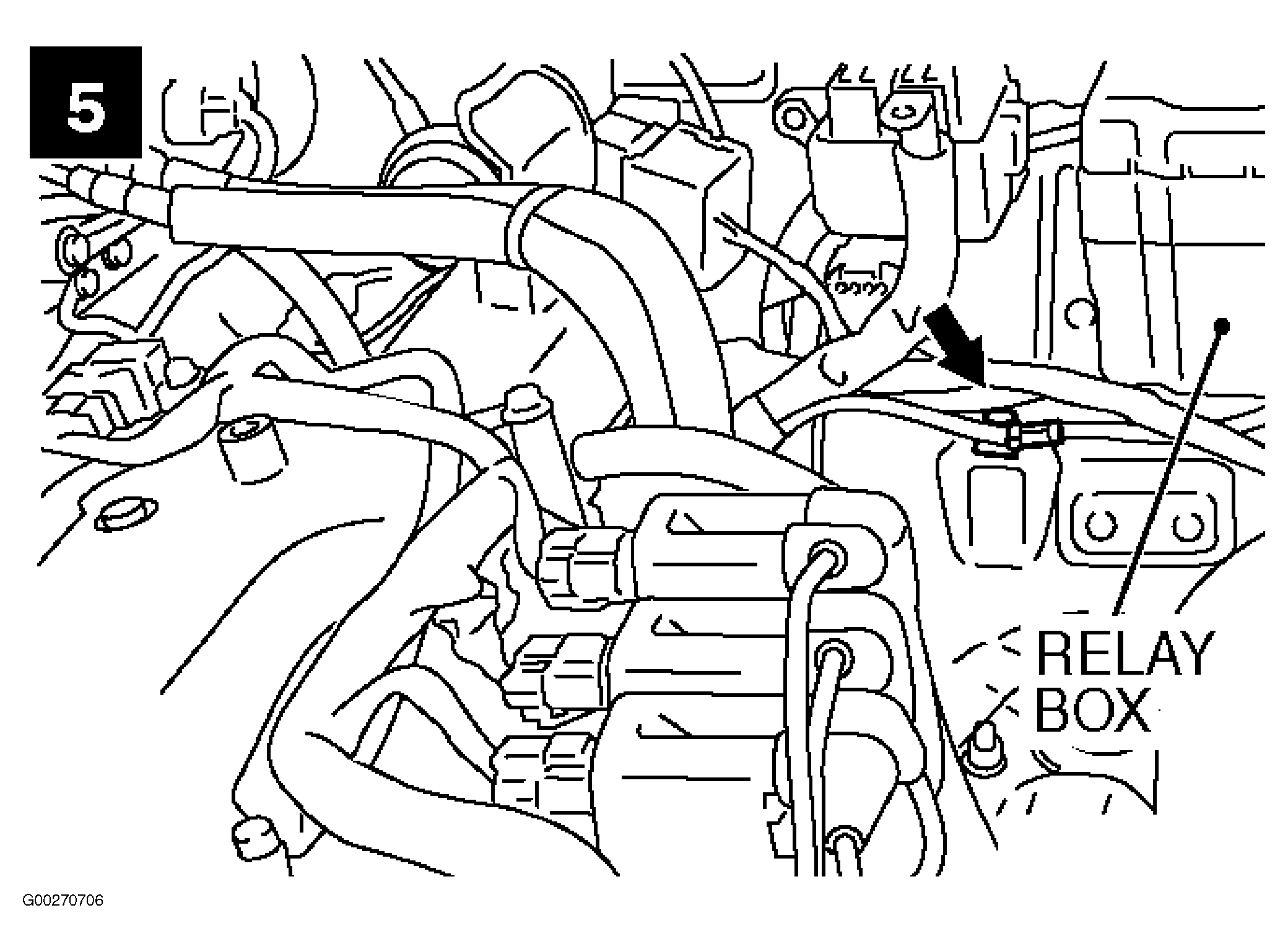

Fig 27: Grounds (5 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Grounds (6 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 29: Grounds (7 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

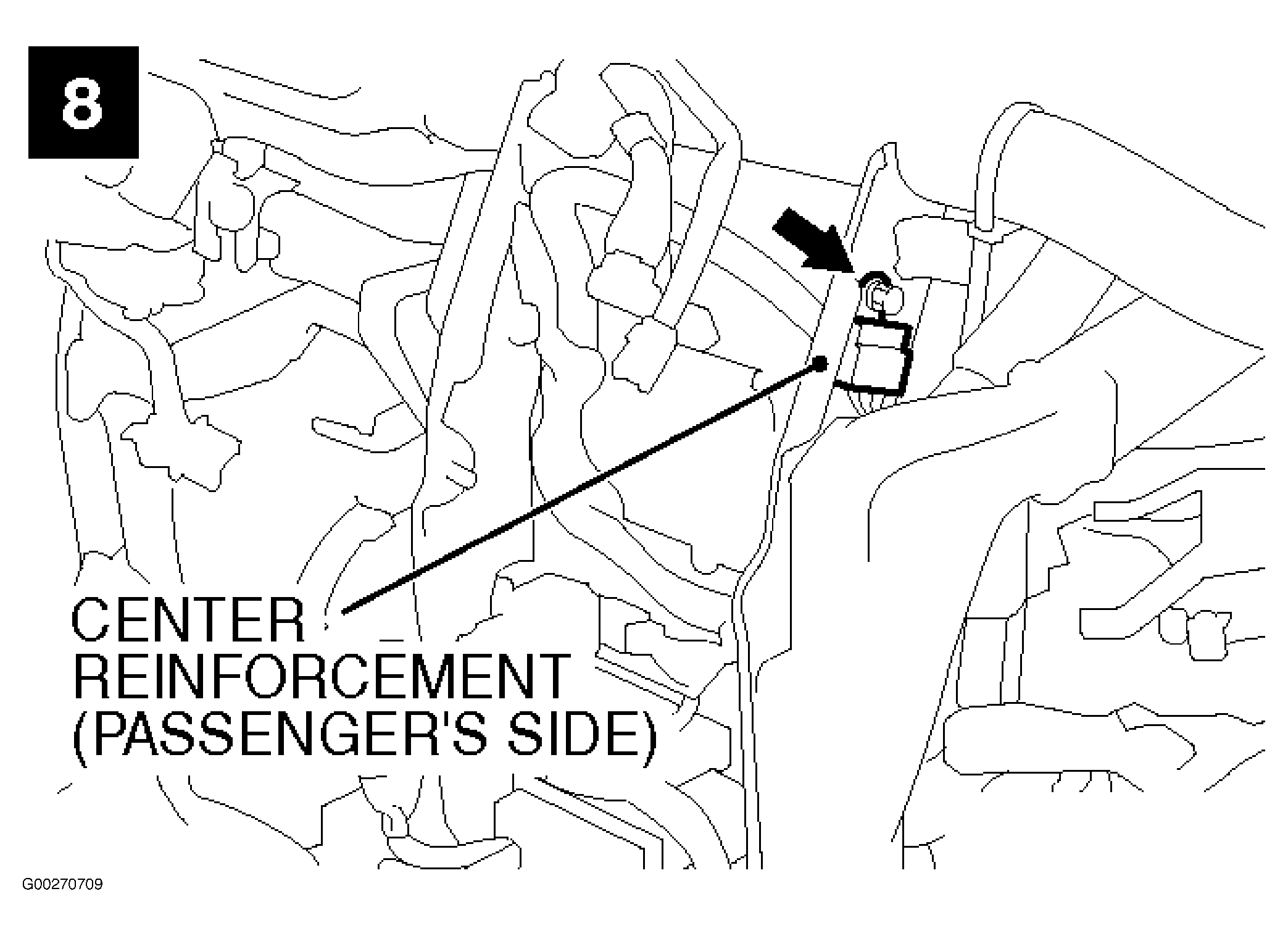

Fig 30: Grounds (8 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Grounds (9 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Grounds (10 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

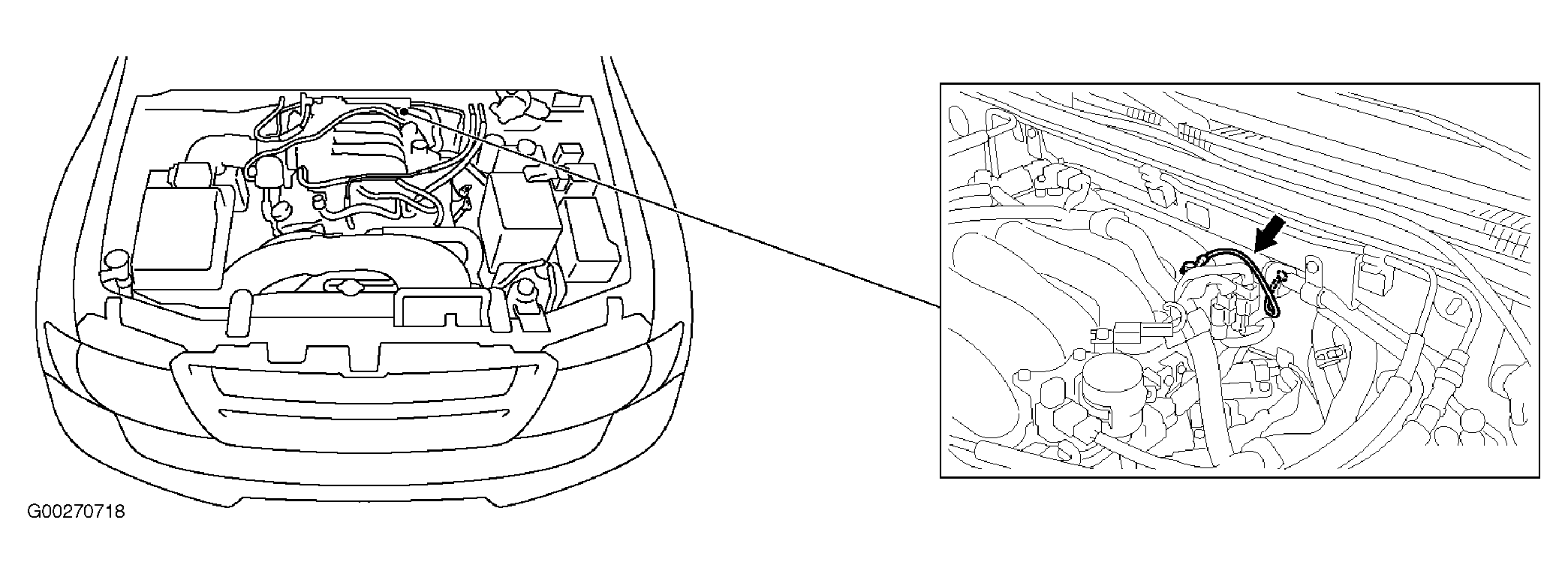

Fig 33: Grounds (11 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Grounds (12 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Grounds (13 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Grounds (14 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

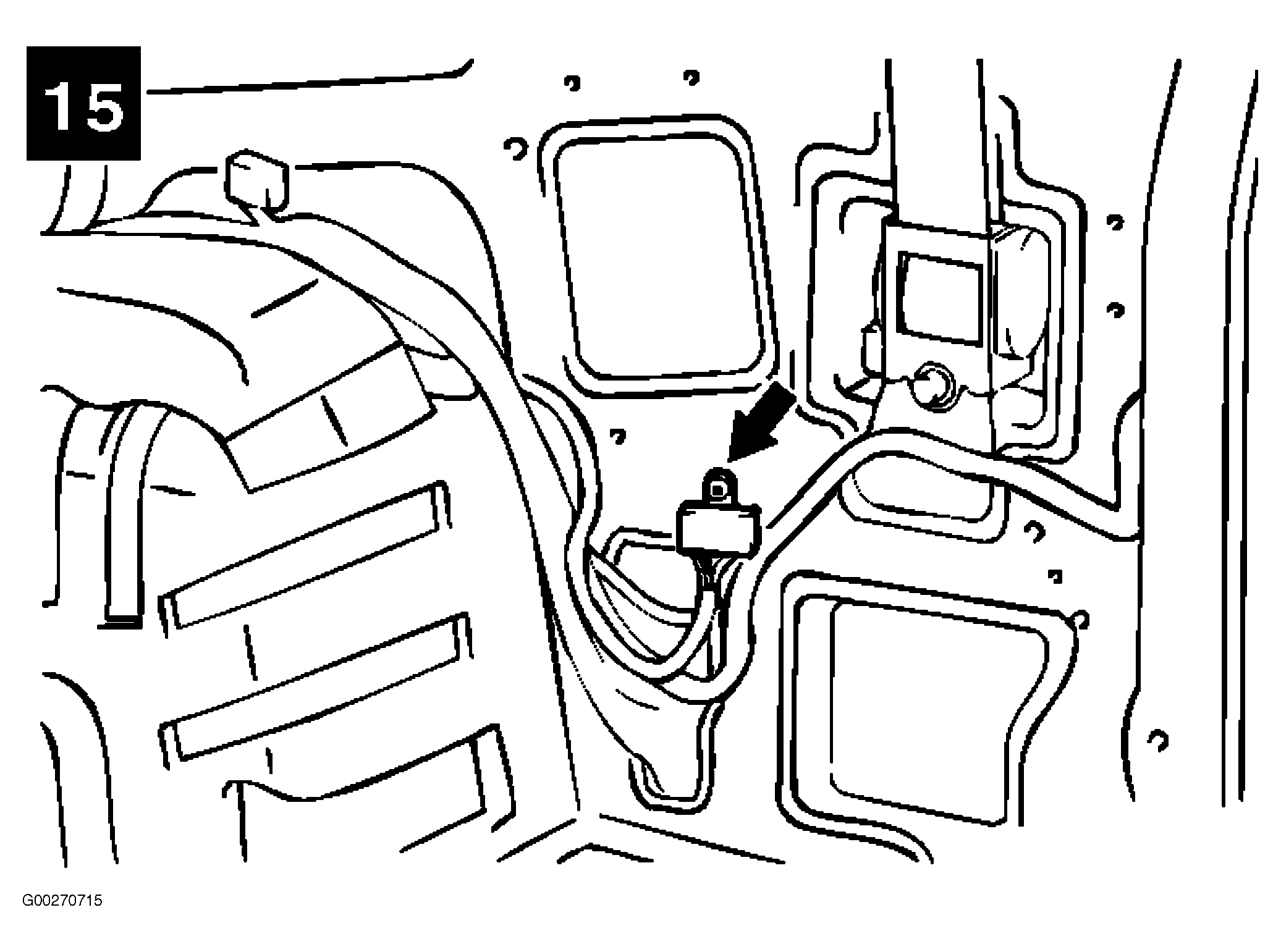

Fig 37: Grounds (15 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

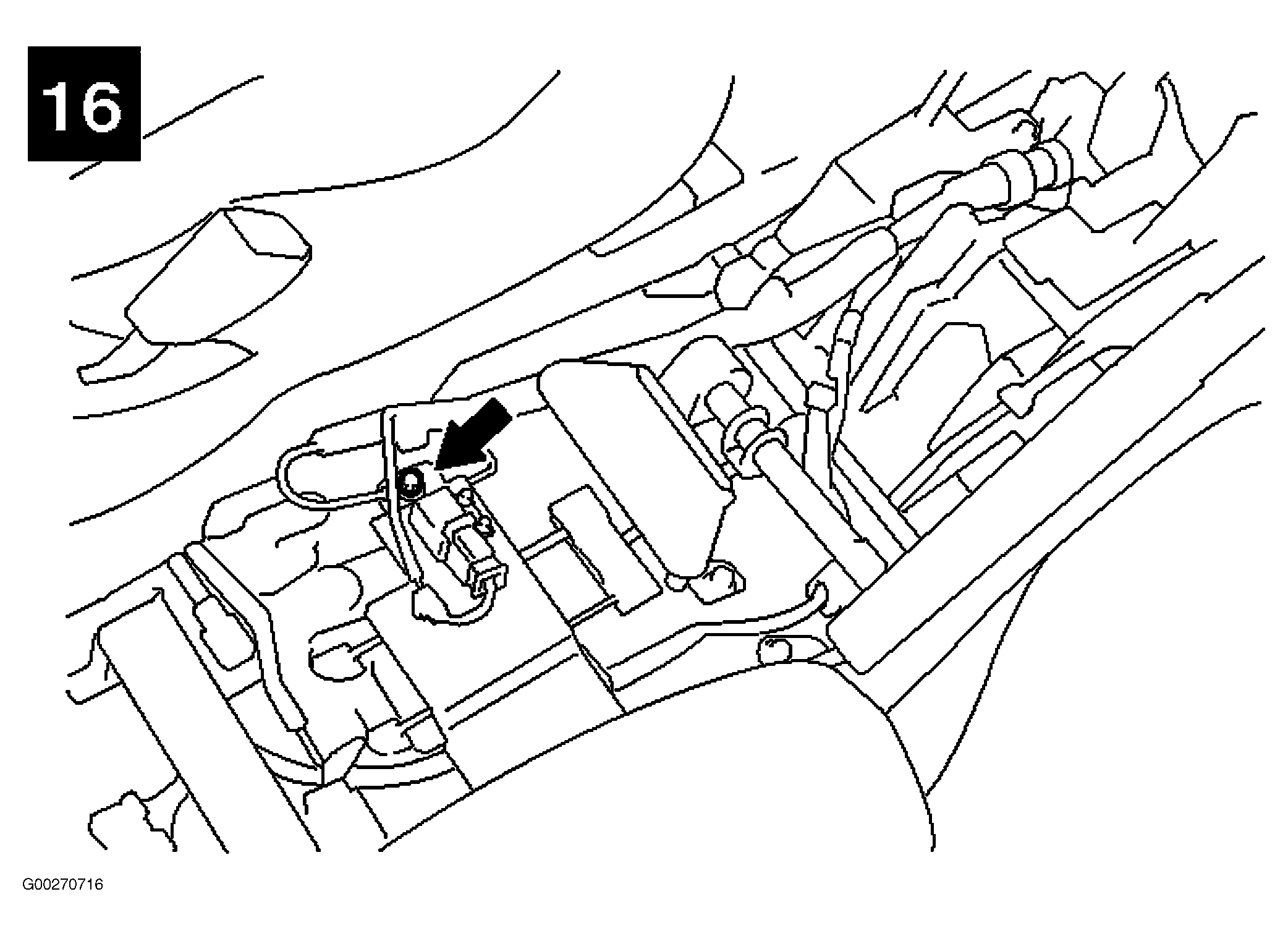

Fig 38: Grounds (16 Of 16)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

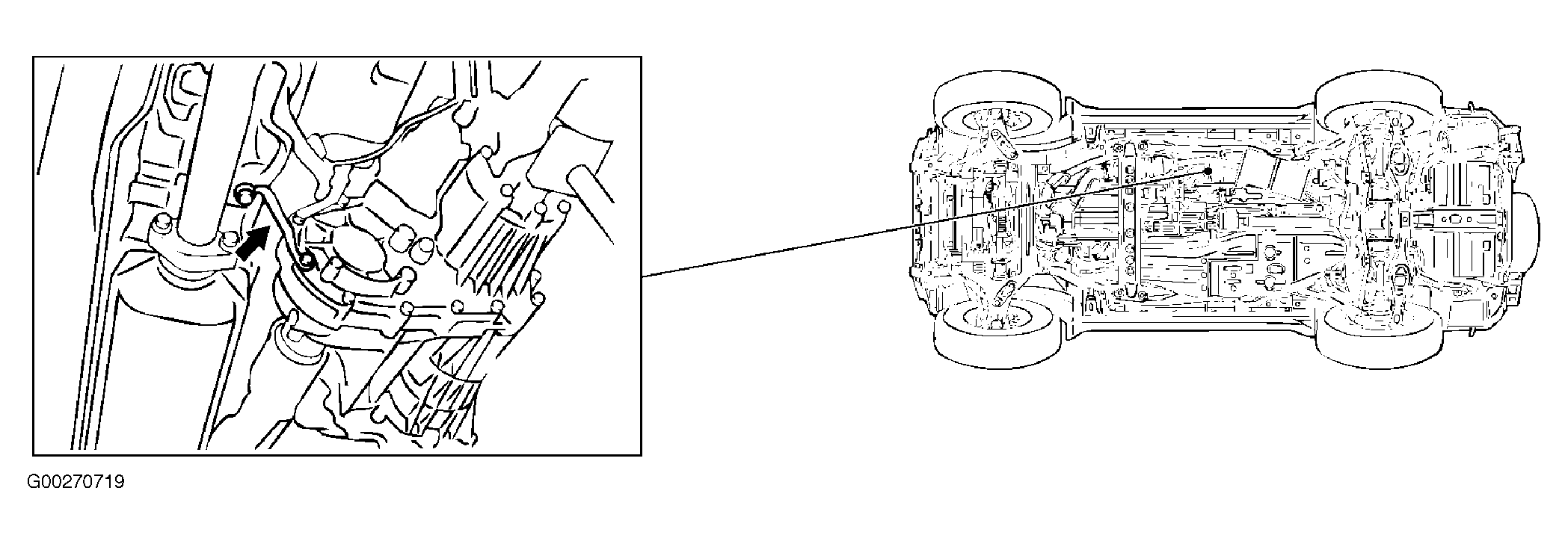

Fig 39: Grounding Cables (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Grounding Cables (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

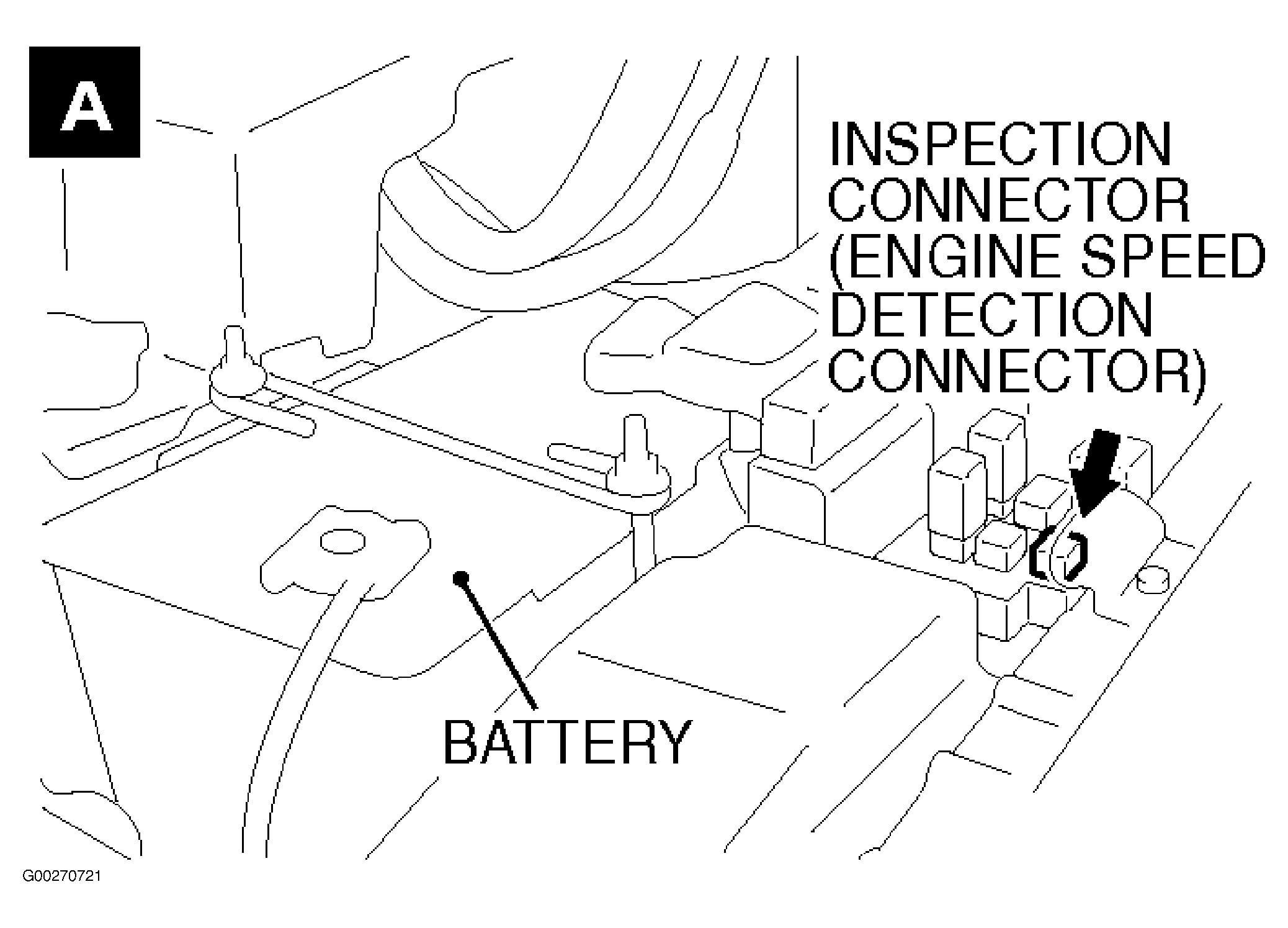

Fig 41: Inspection Terminals (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 42: Inspection Terminals (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

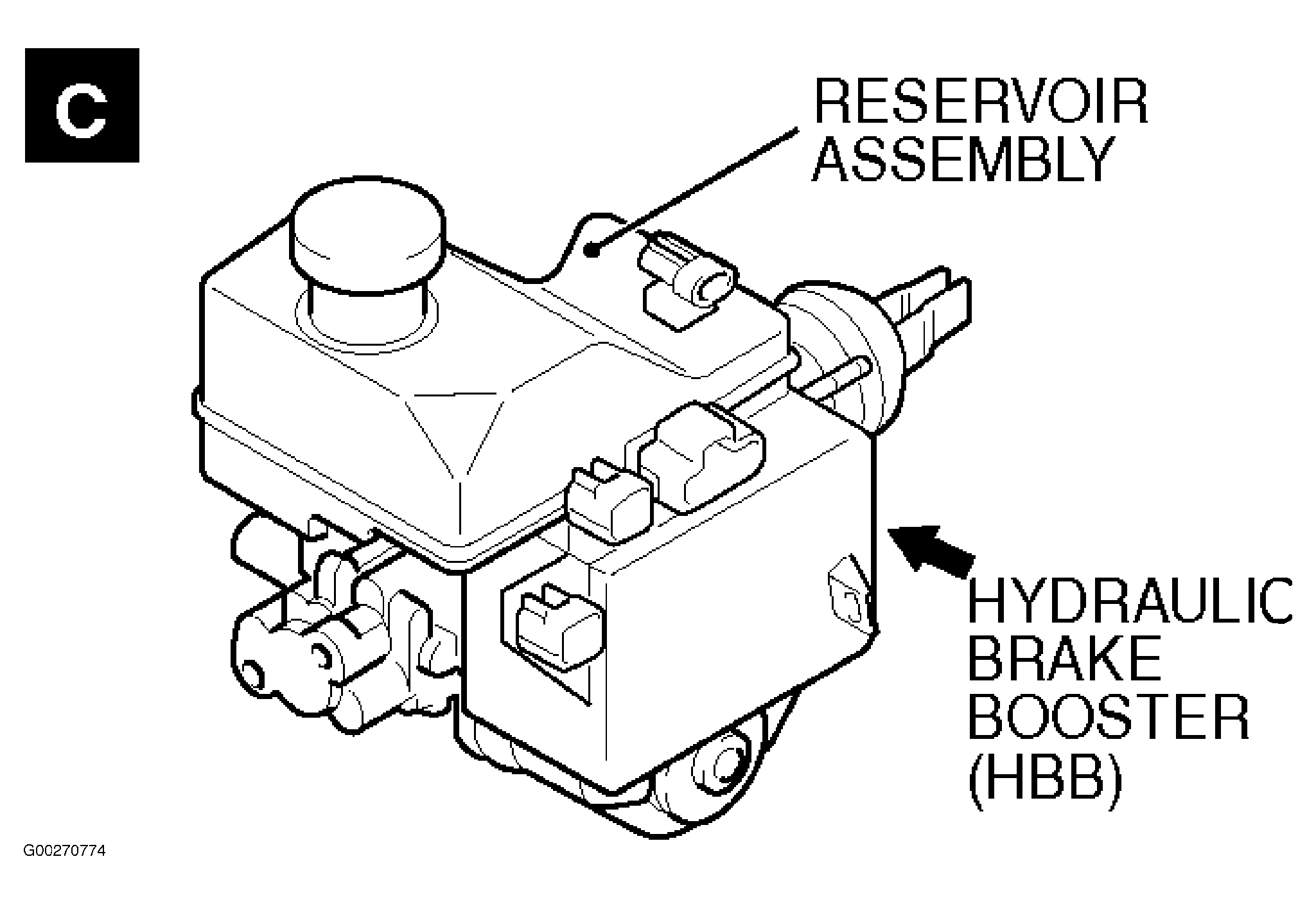

Fig 43: Other Devices (1 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Other Devices (2 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

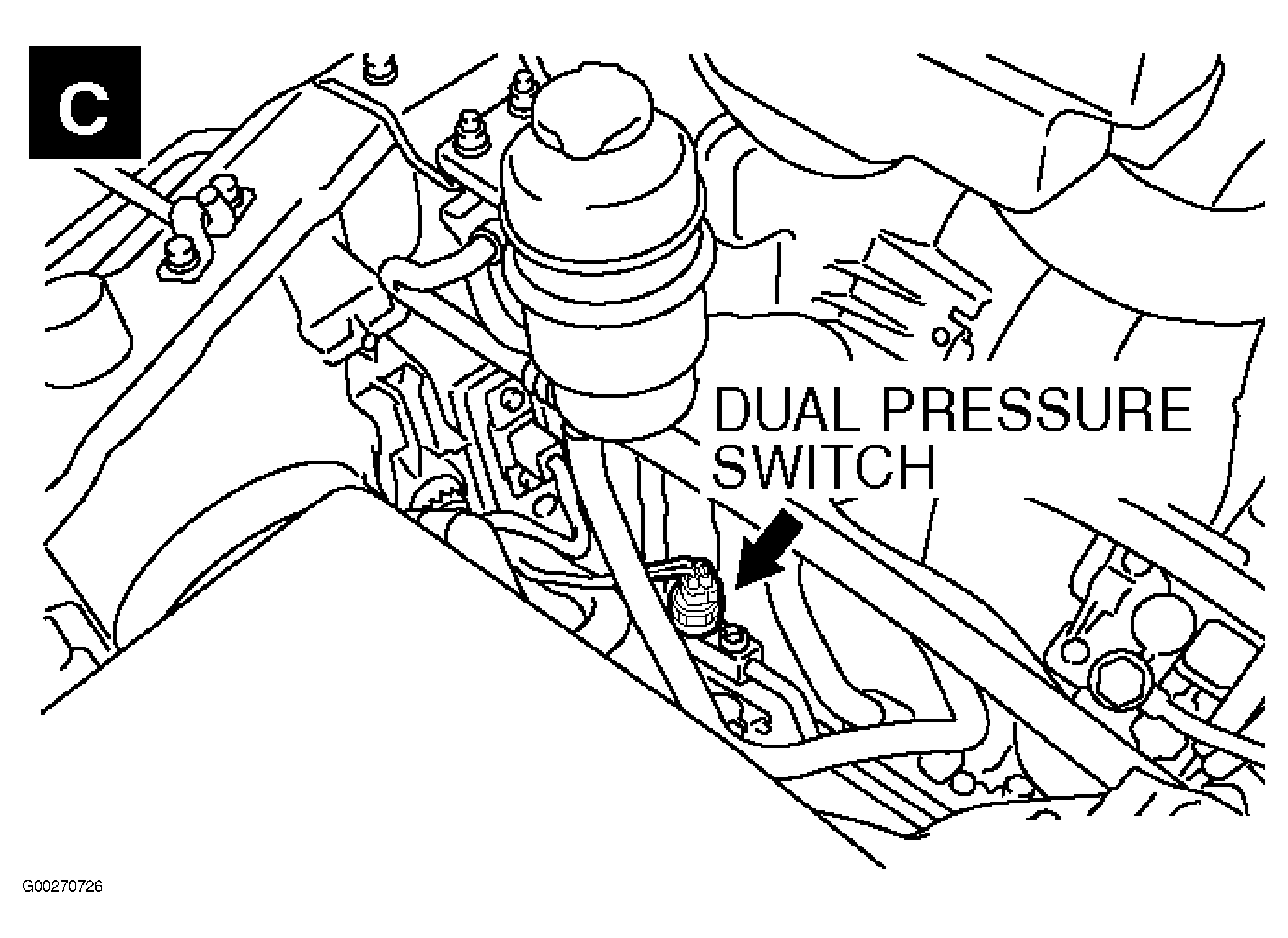

Fig 45: Other Devices (3 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

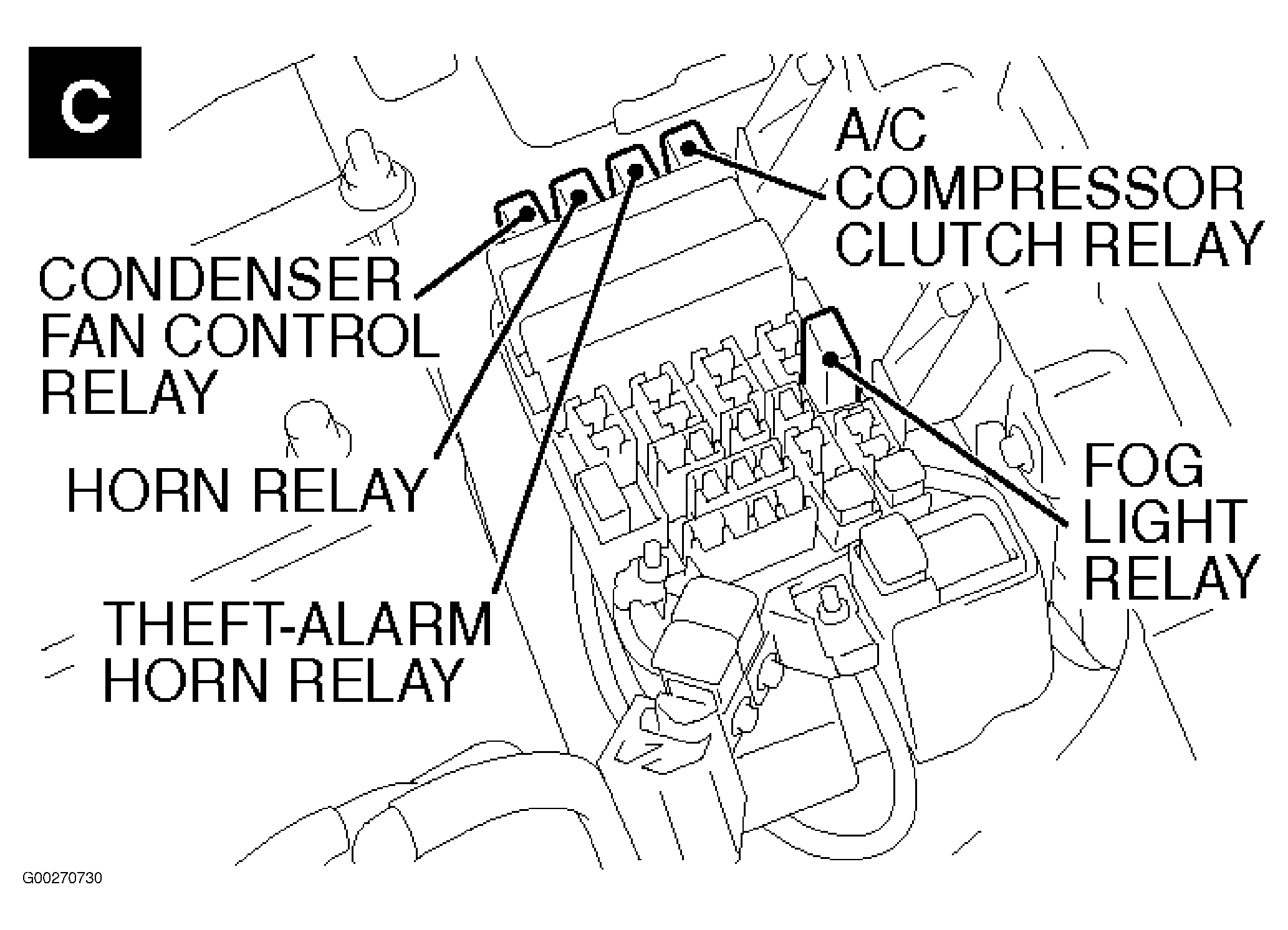

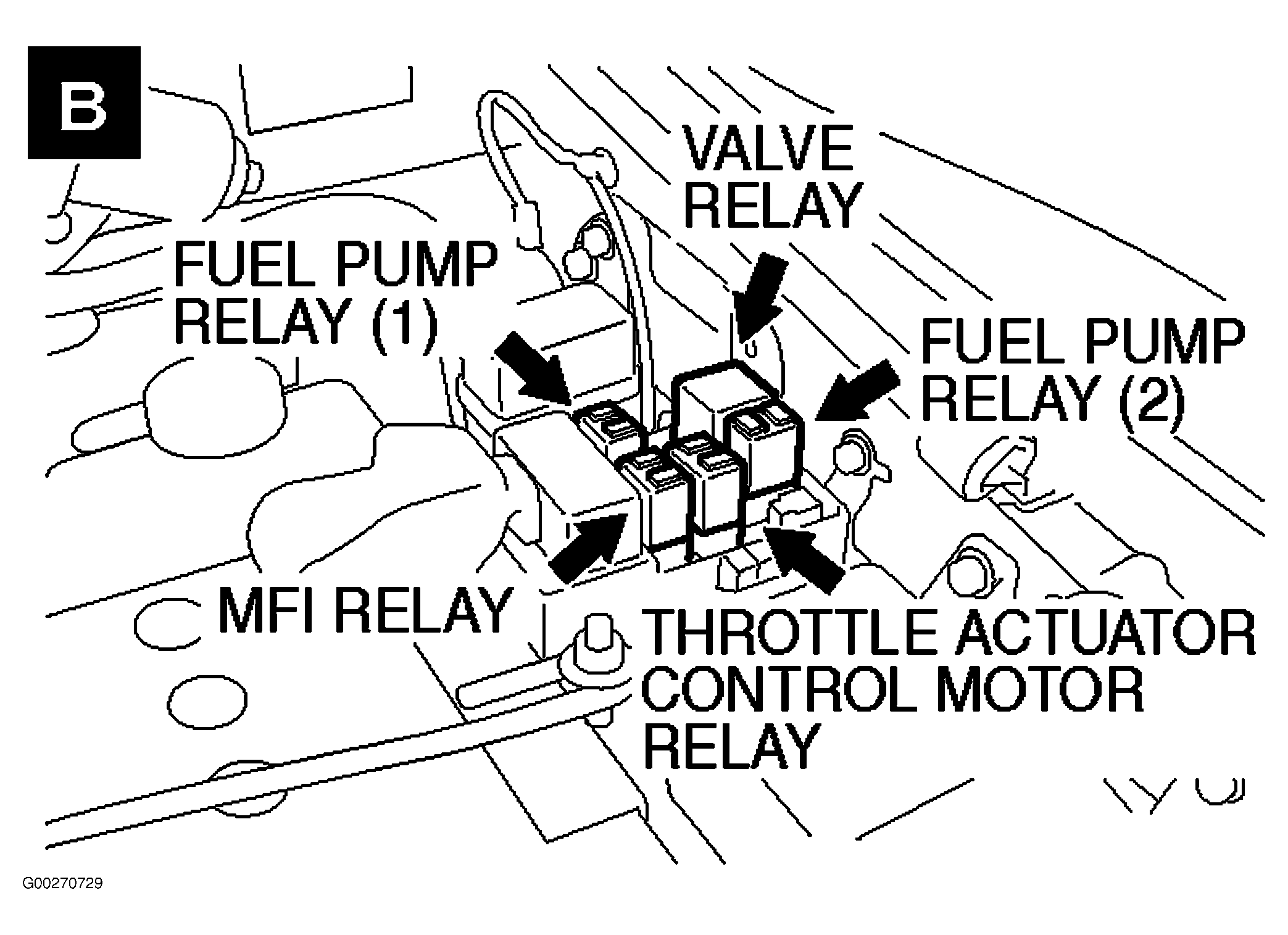

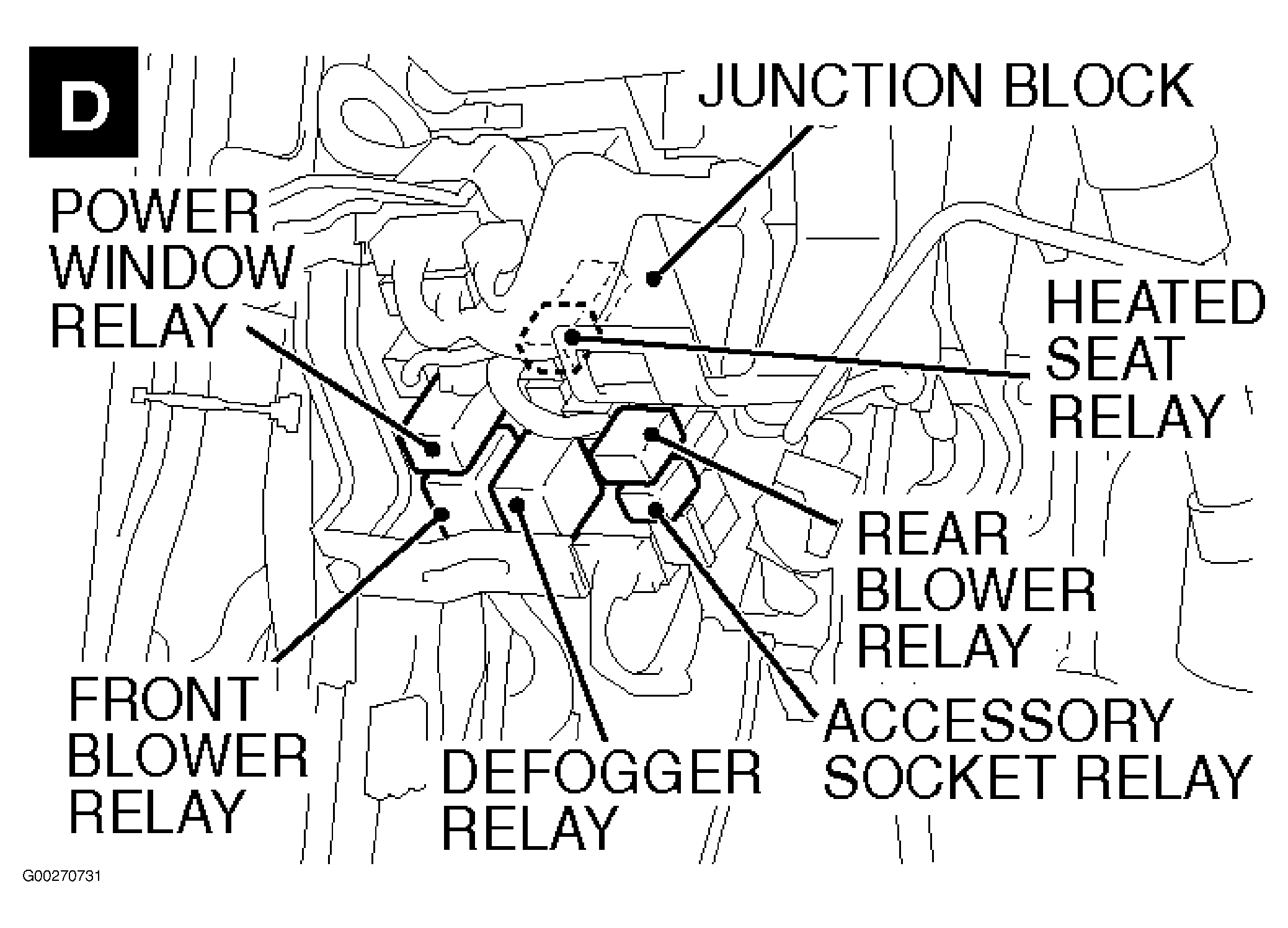

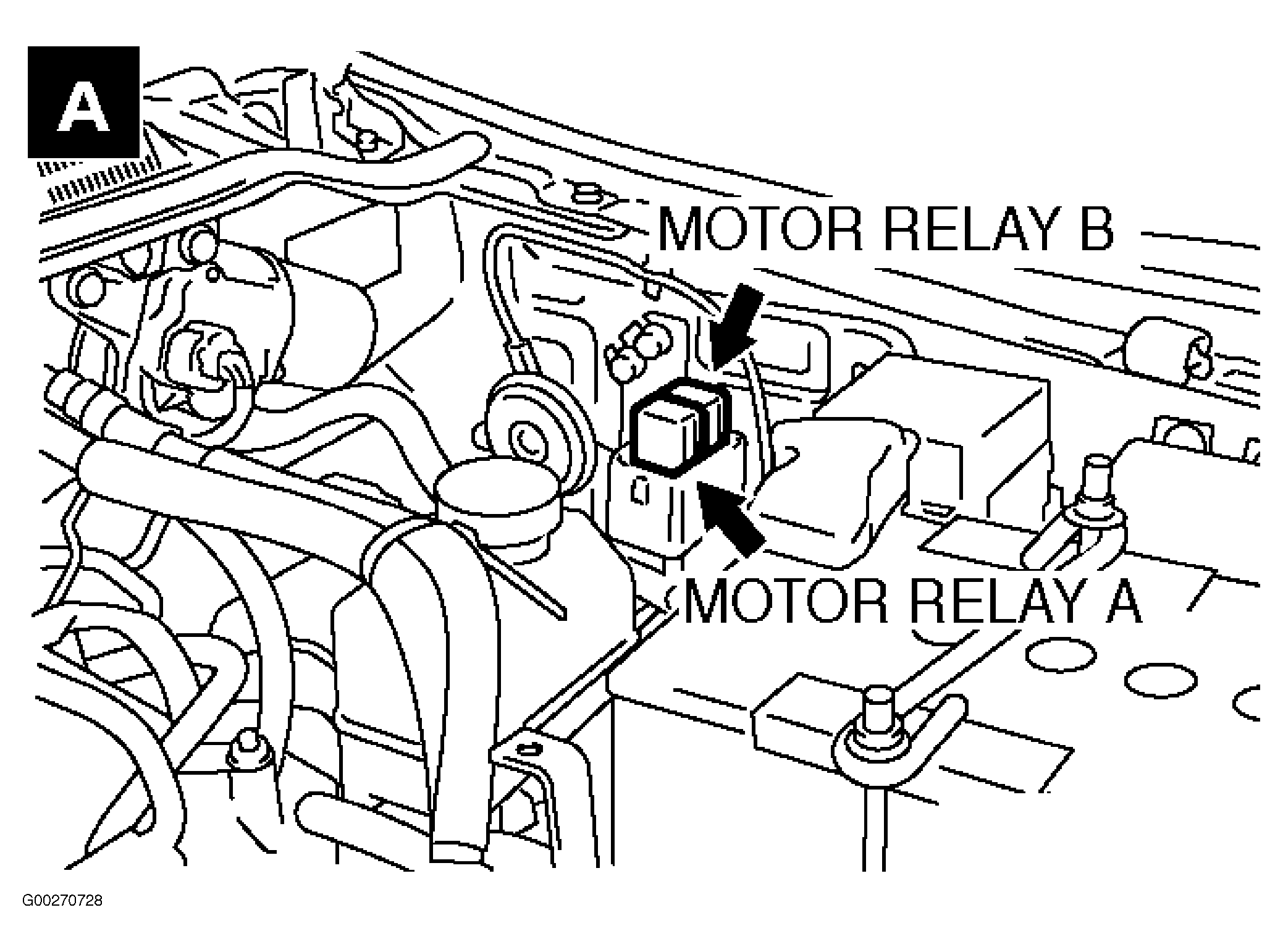

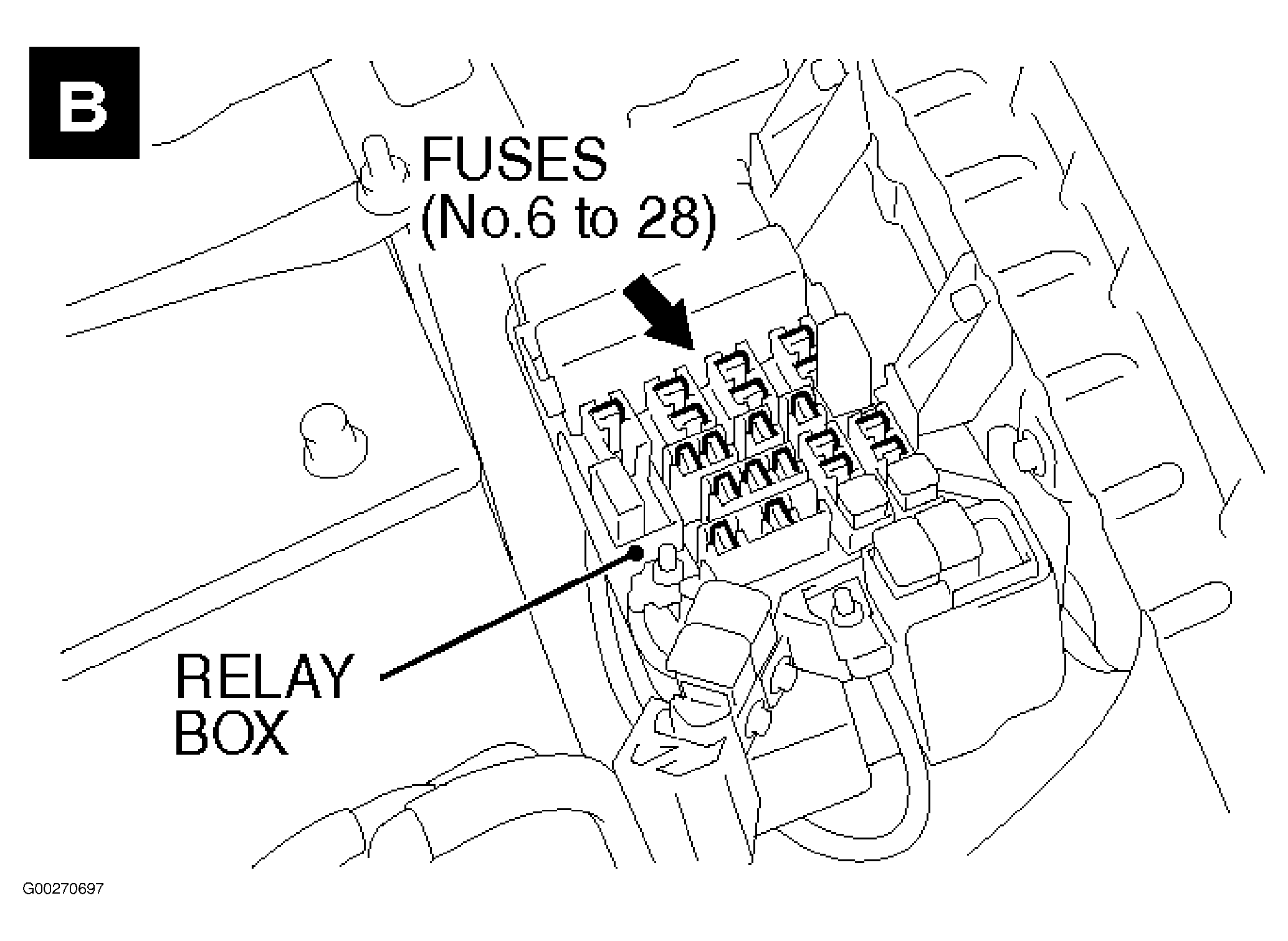

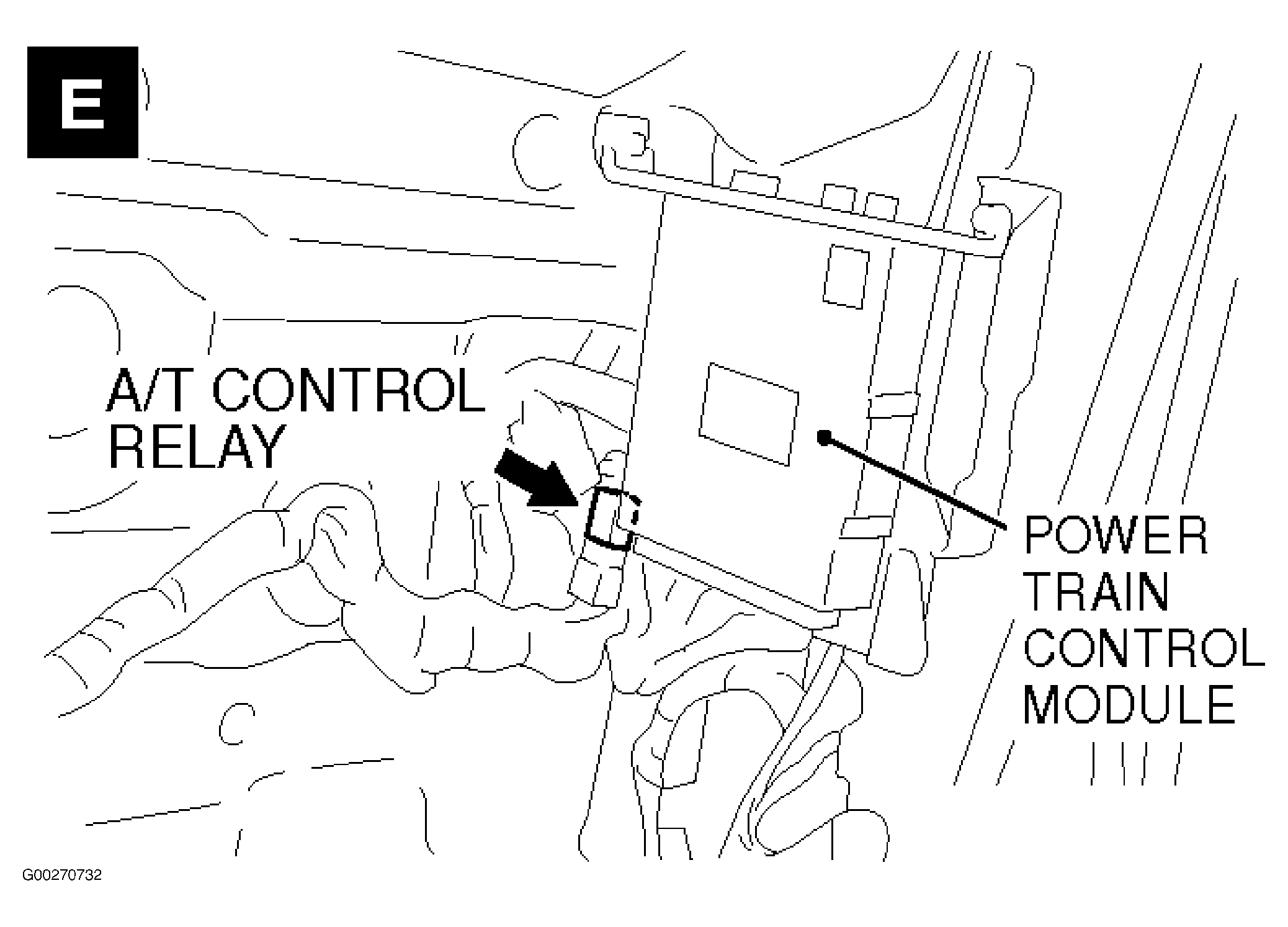

Fig 46: Relays (1 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 47: Relays (2 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Relays (3 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Relays (4 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 50: Relays (5 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

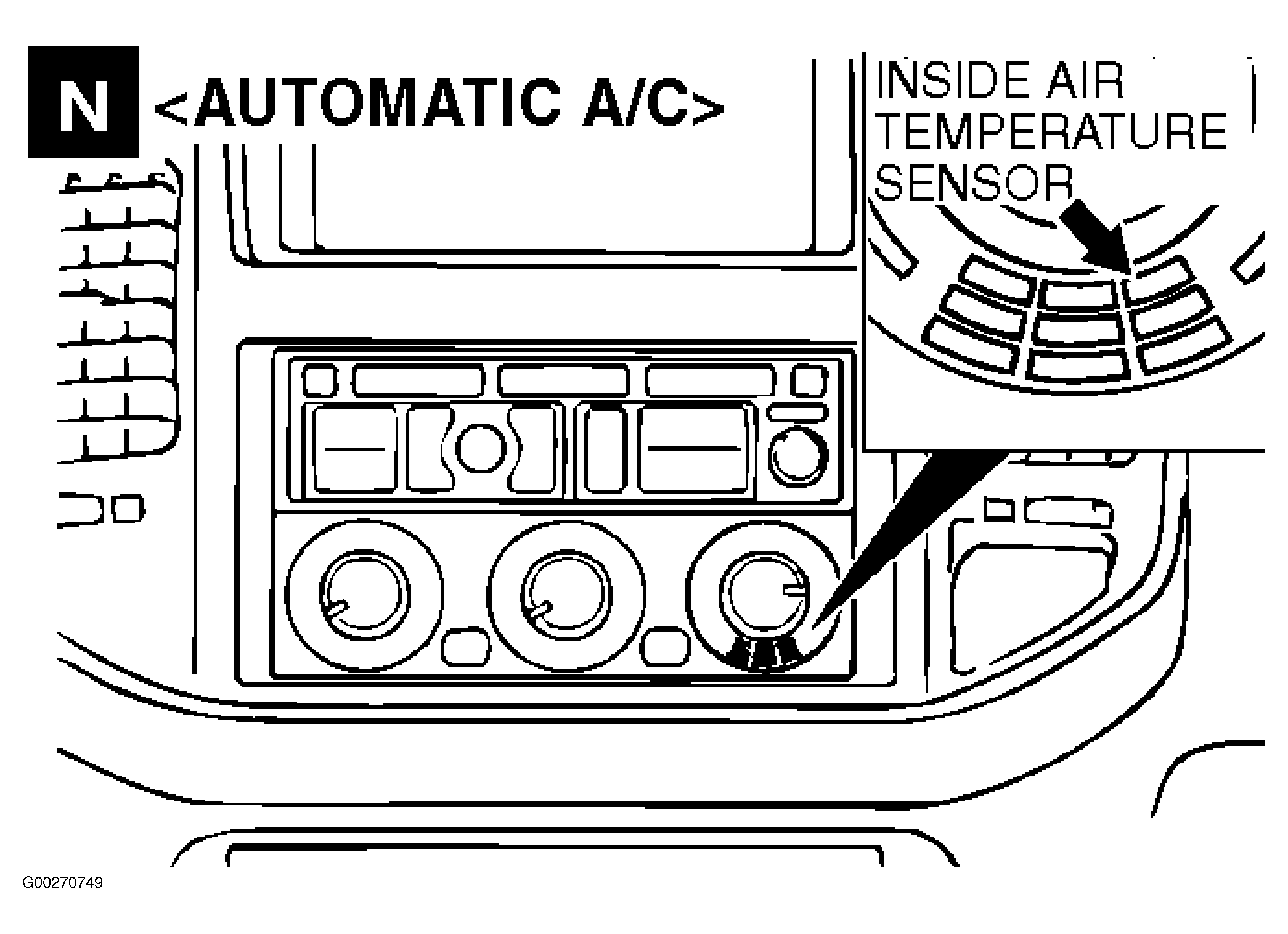

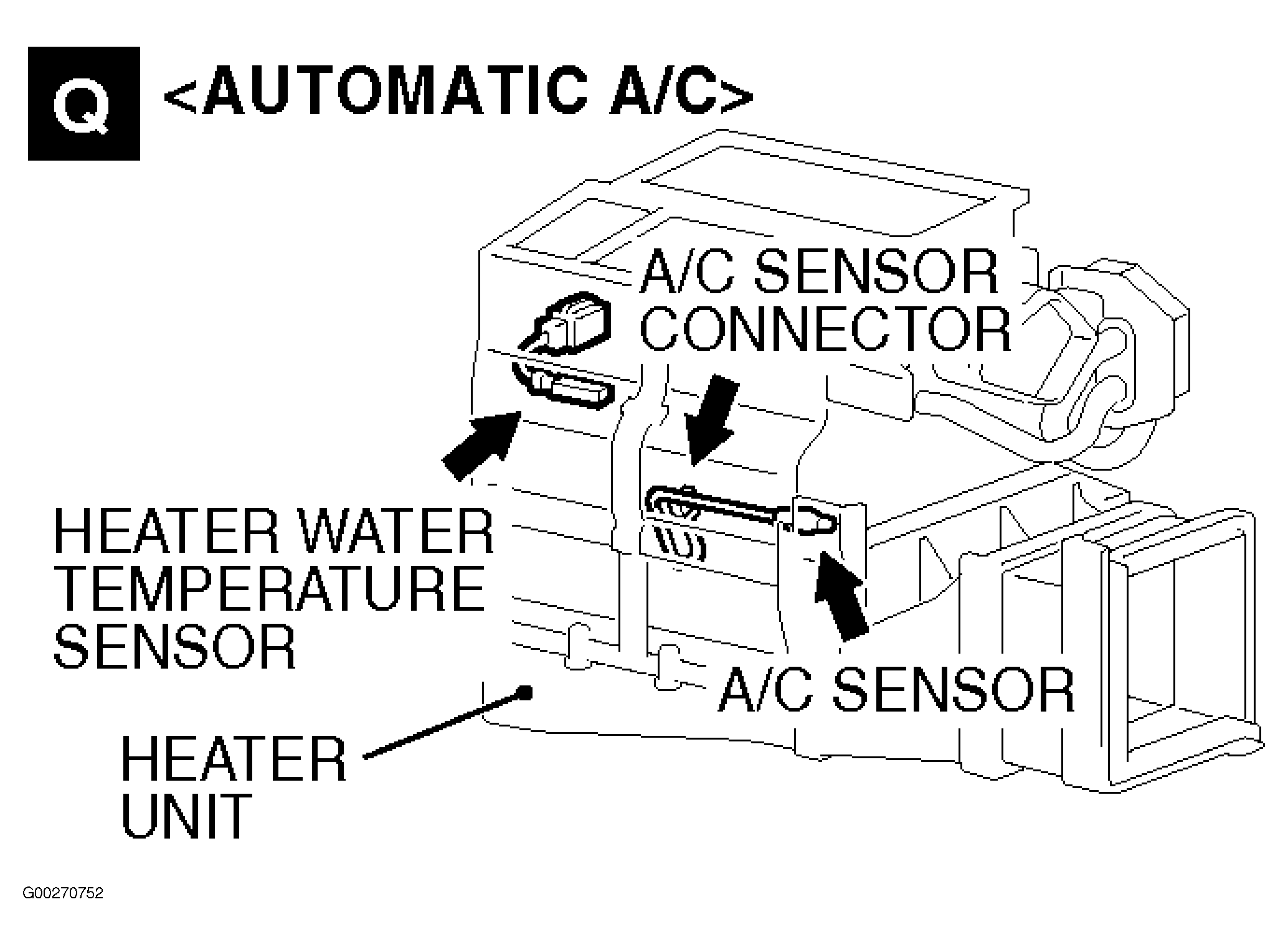

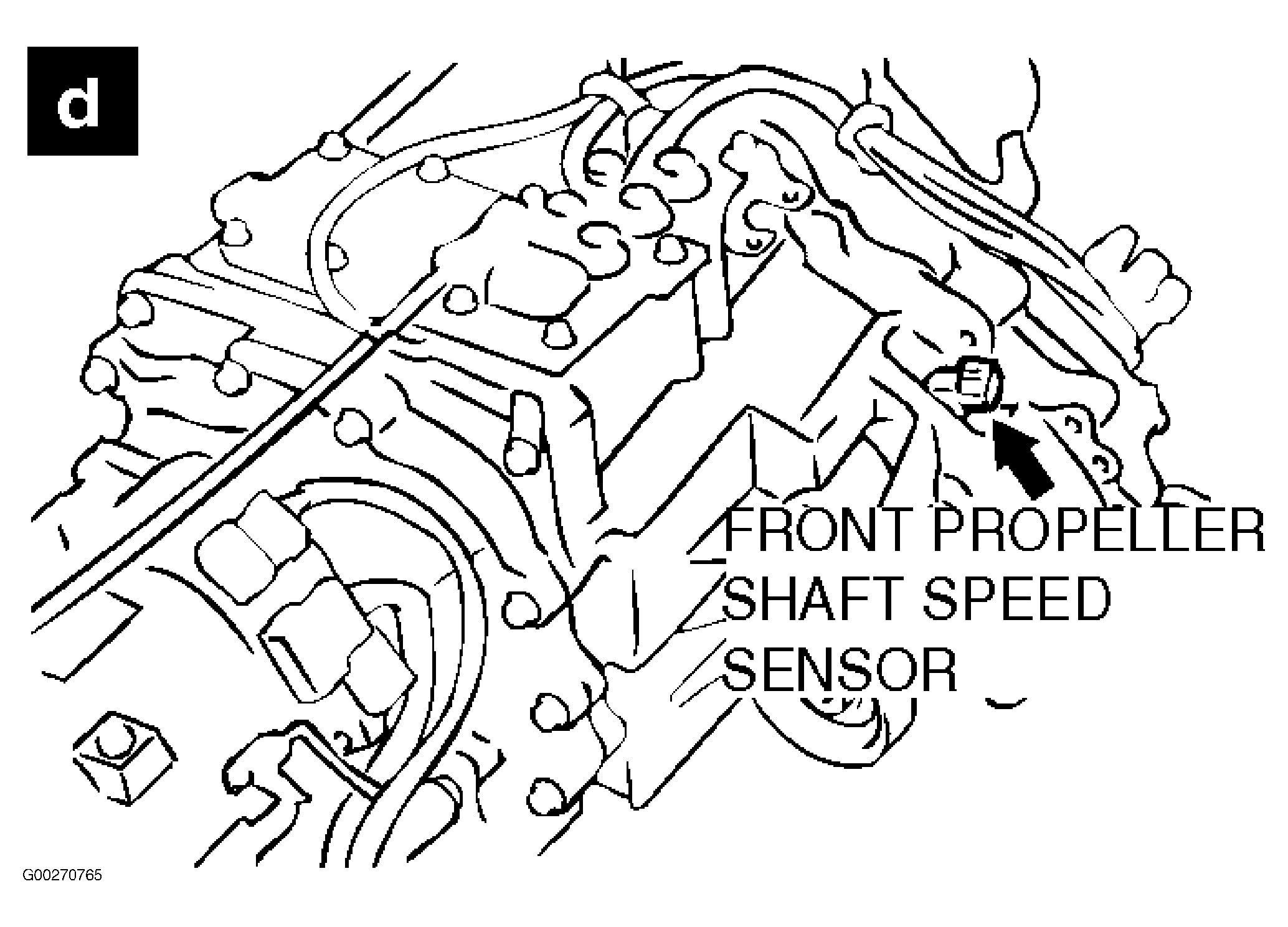

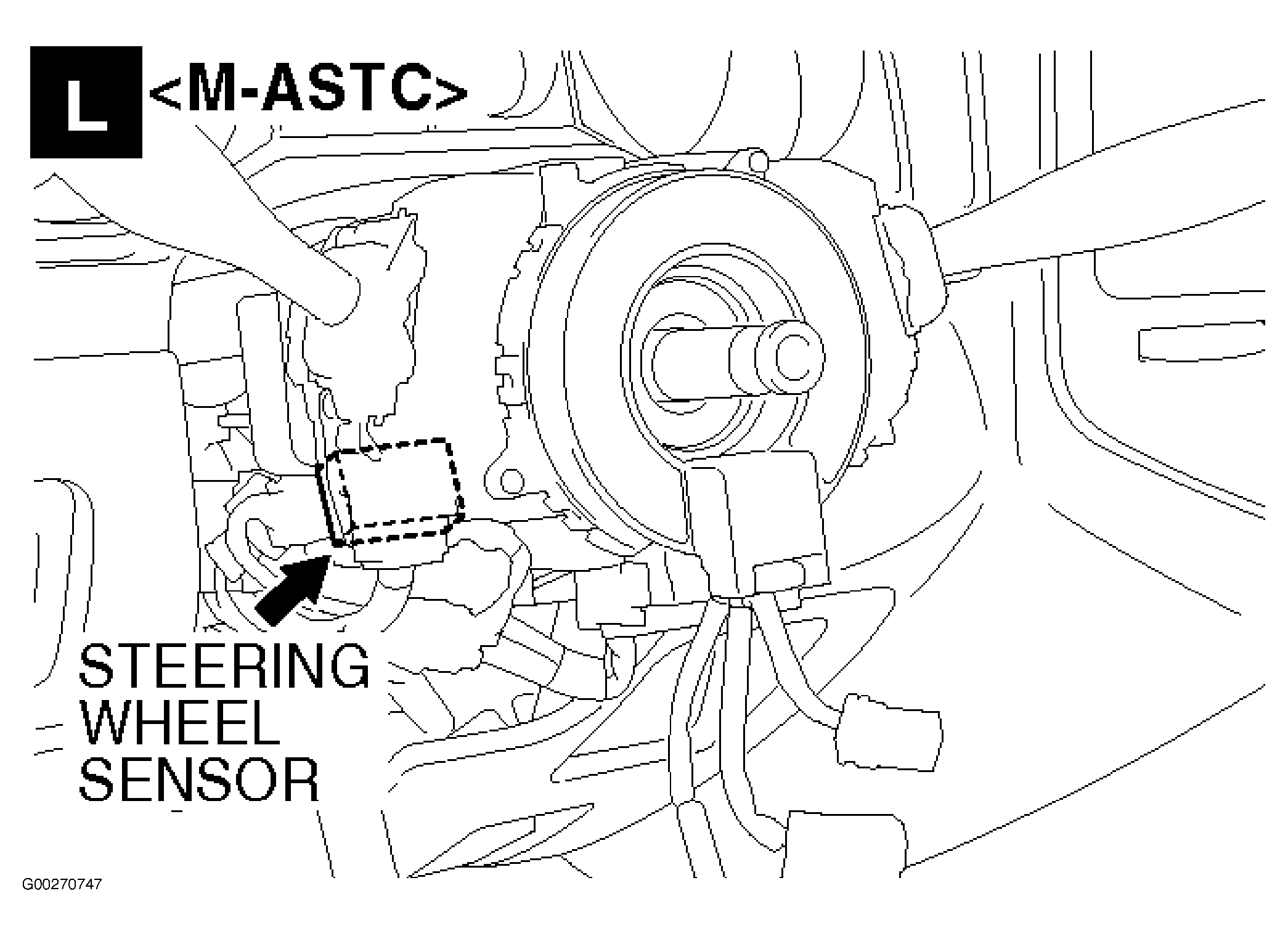

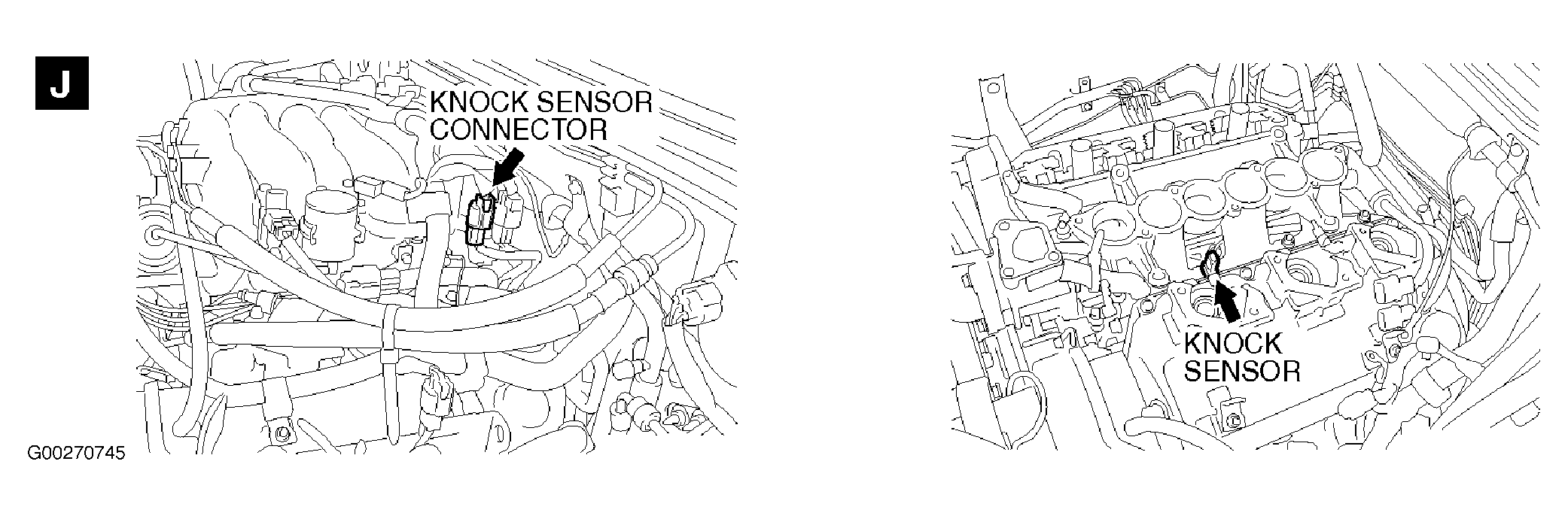

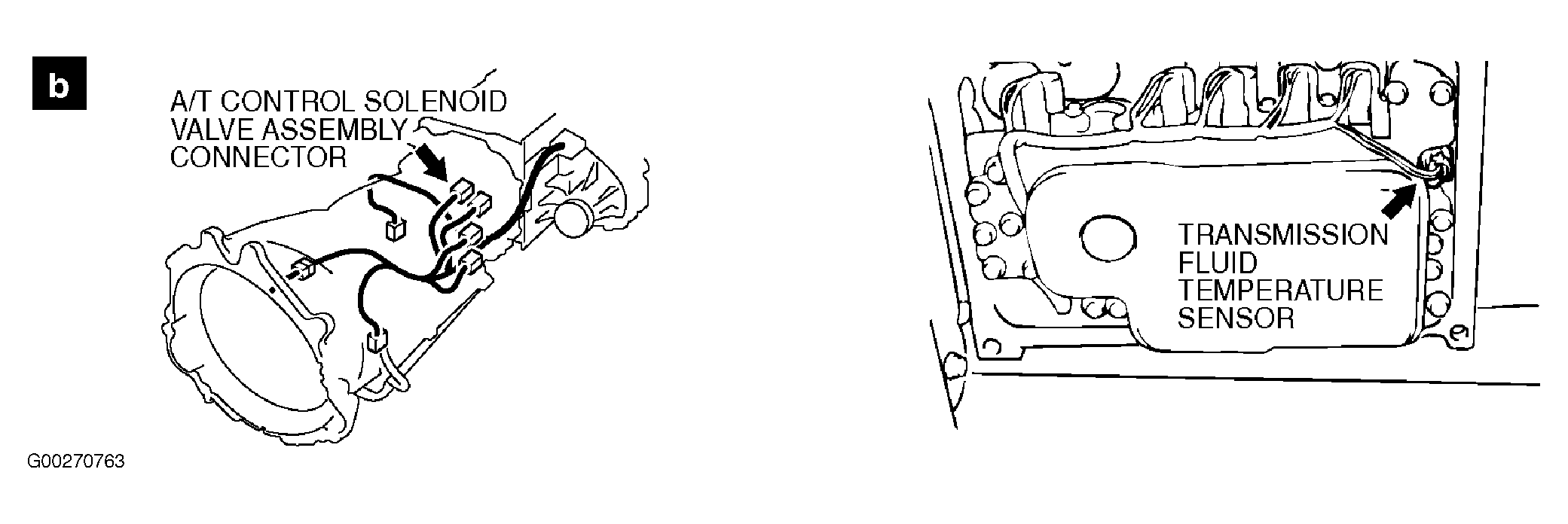

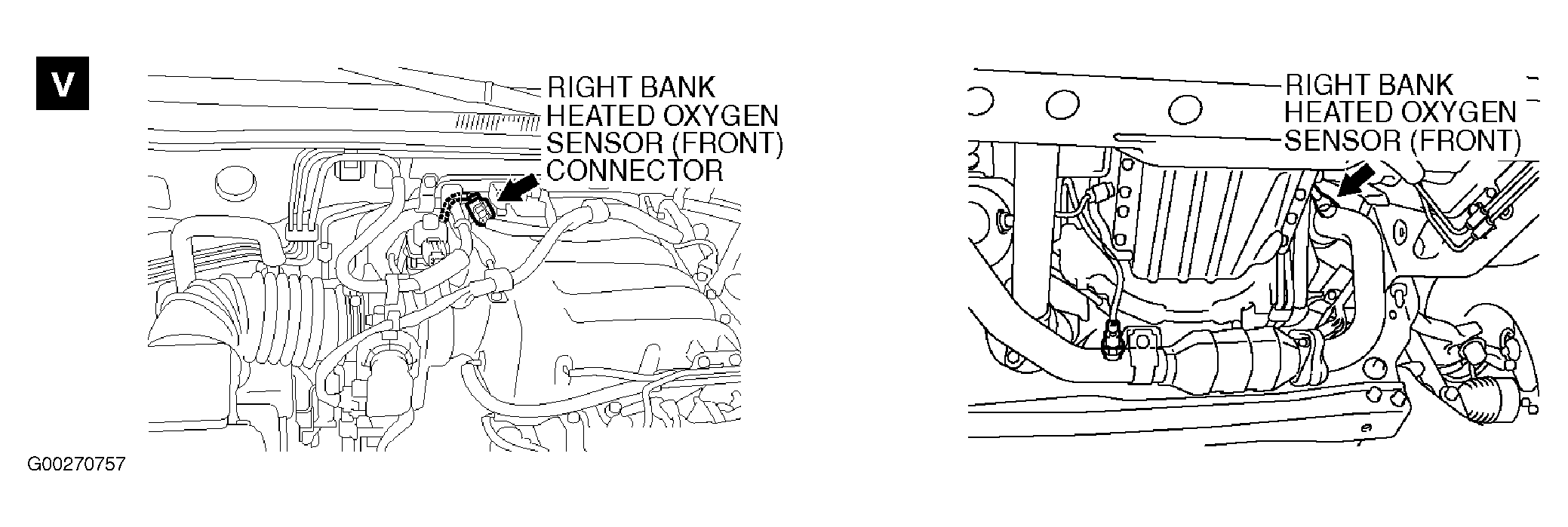

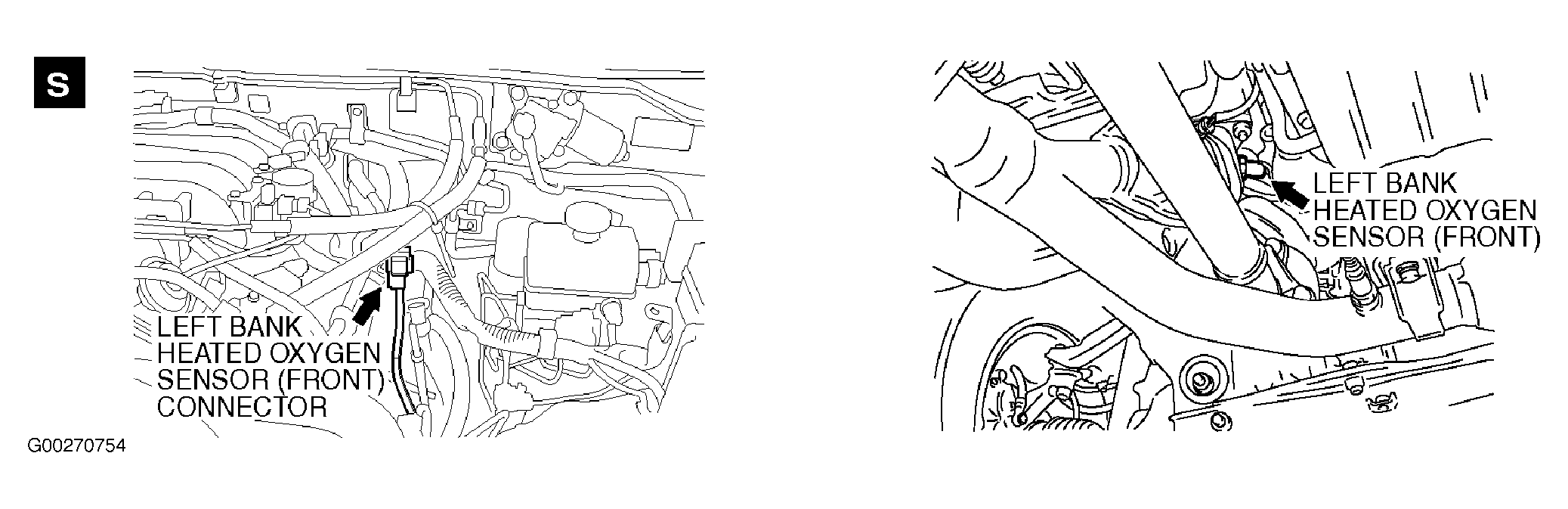

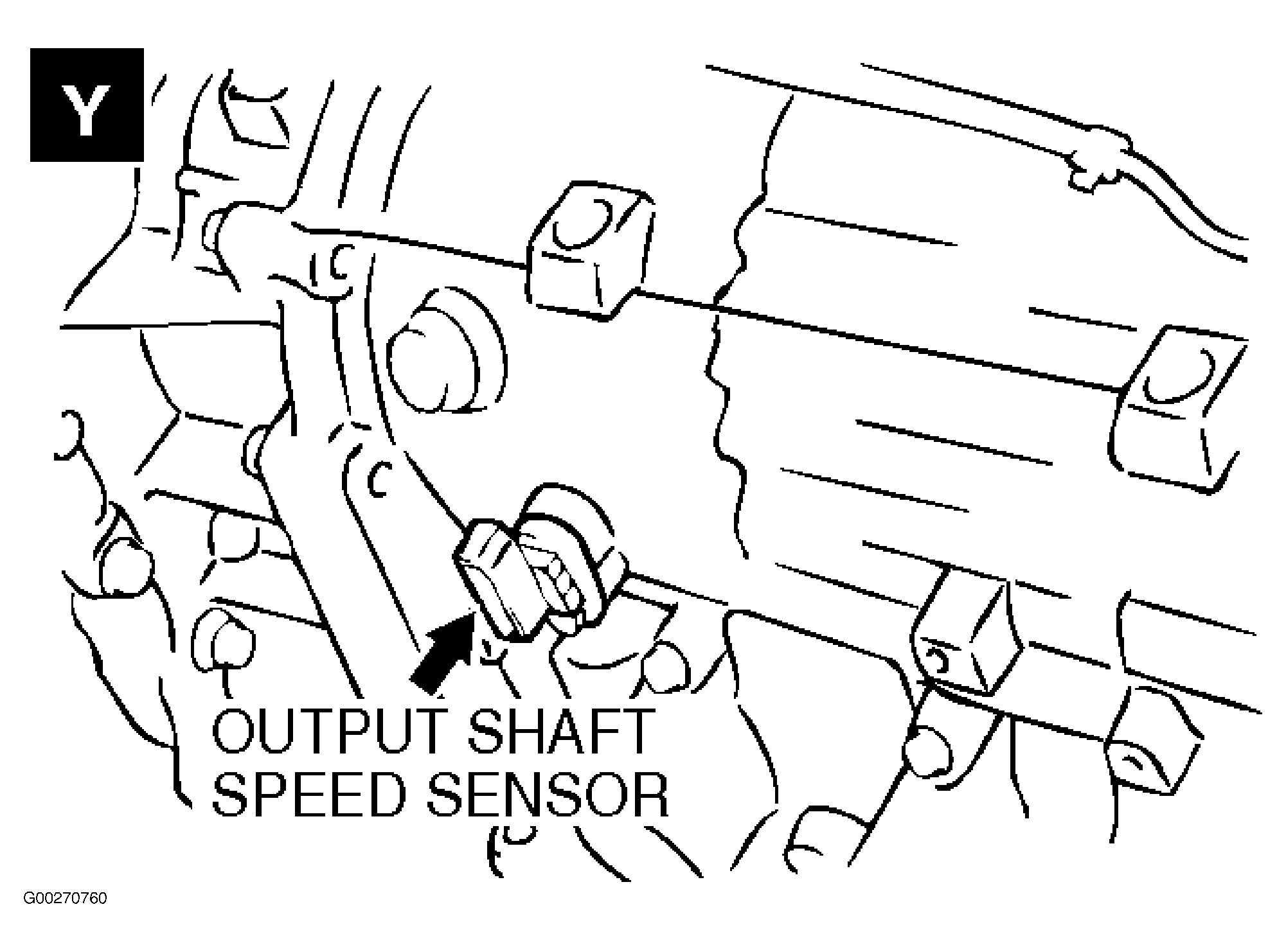

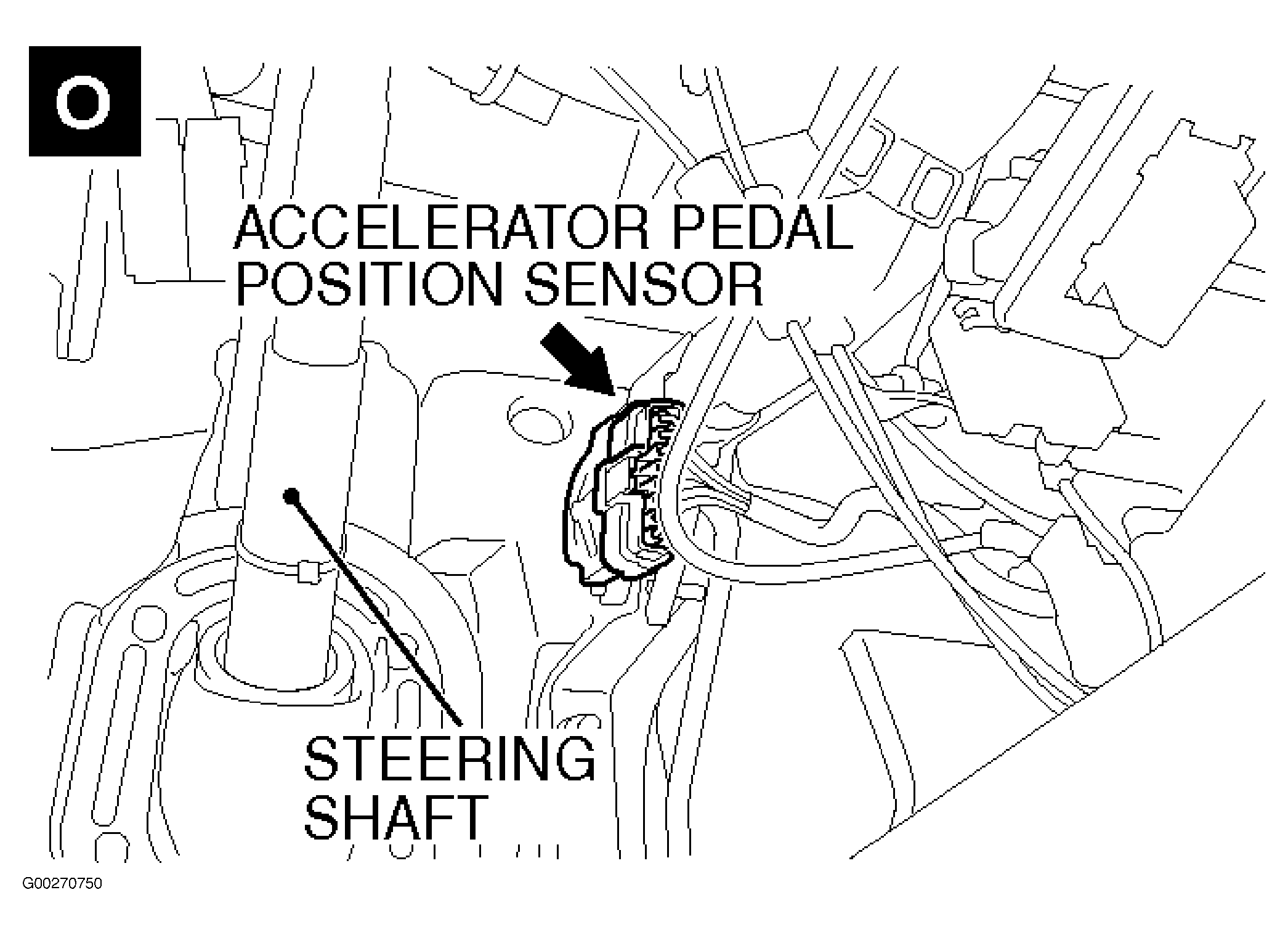

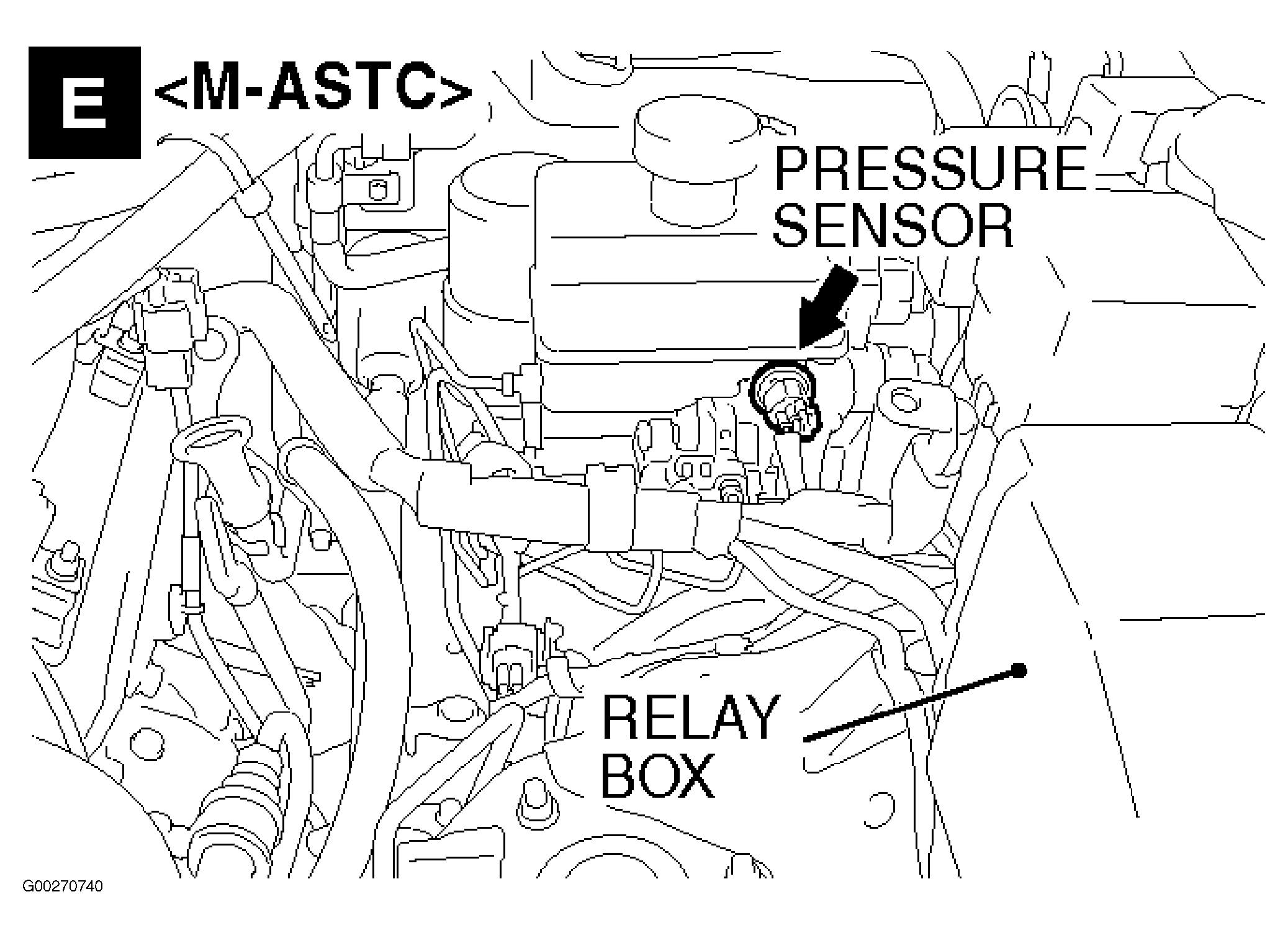

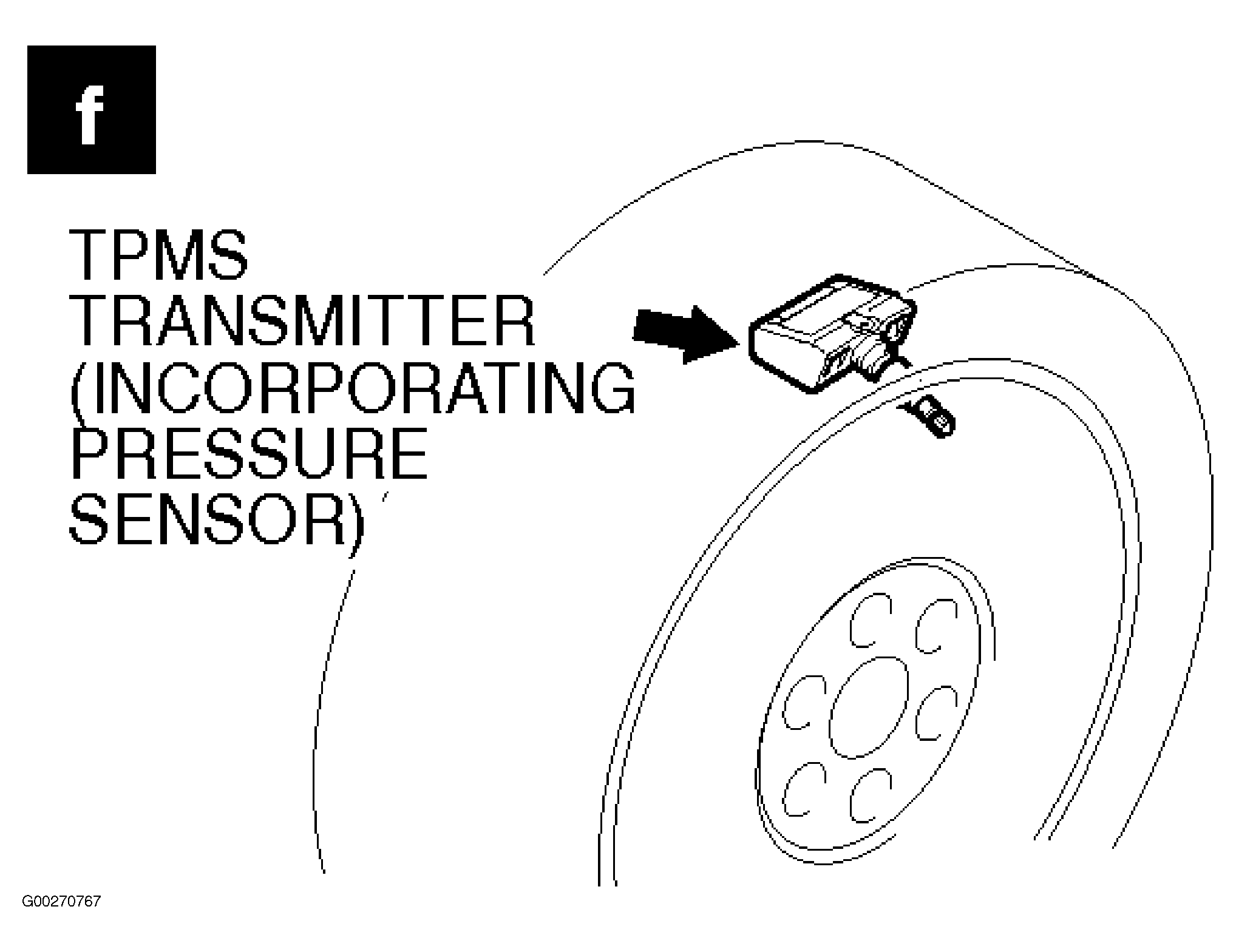

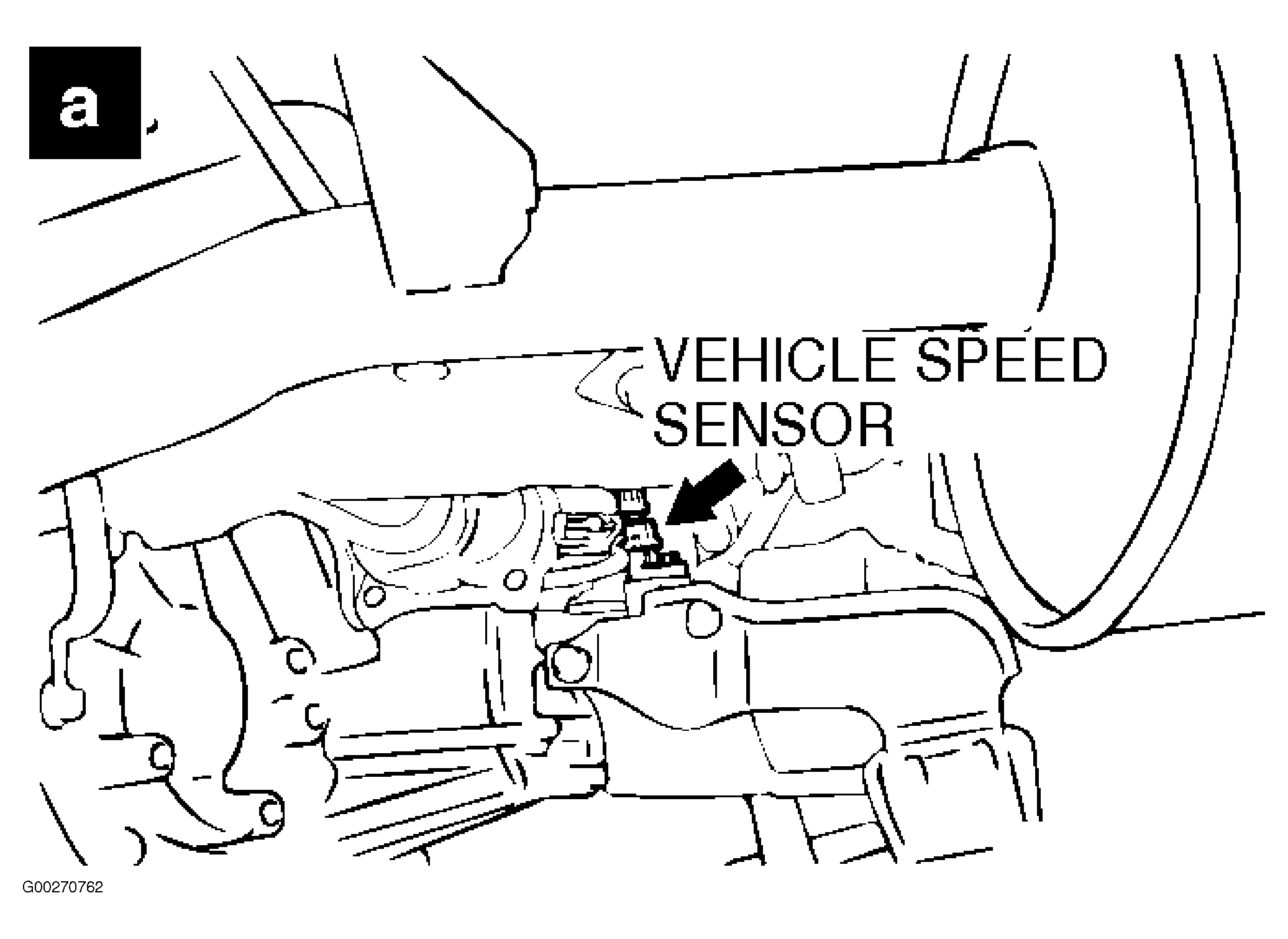

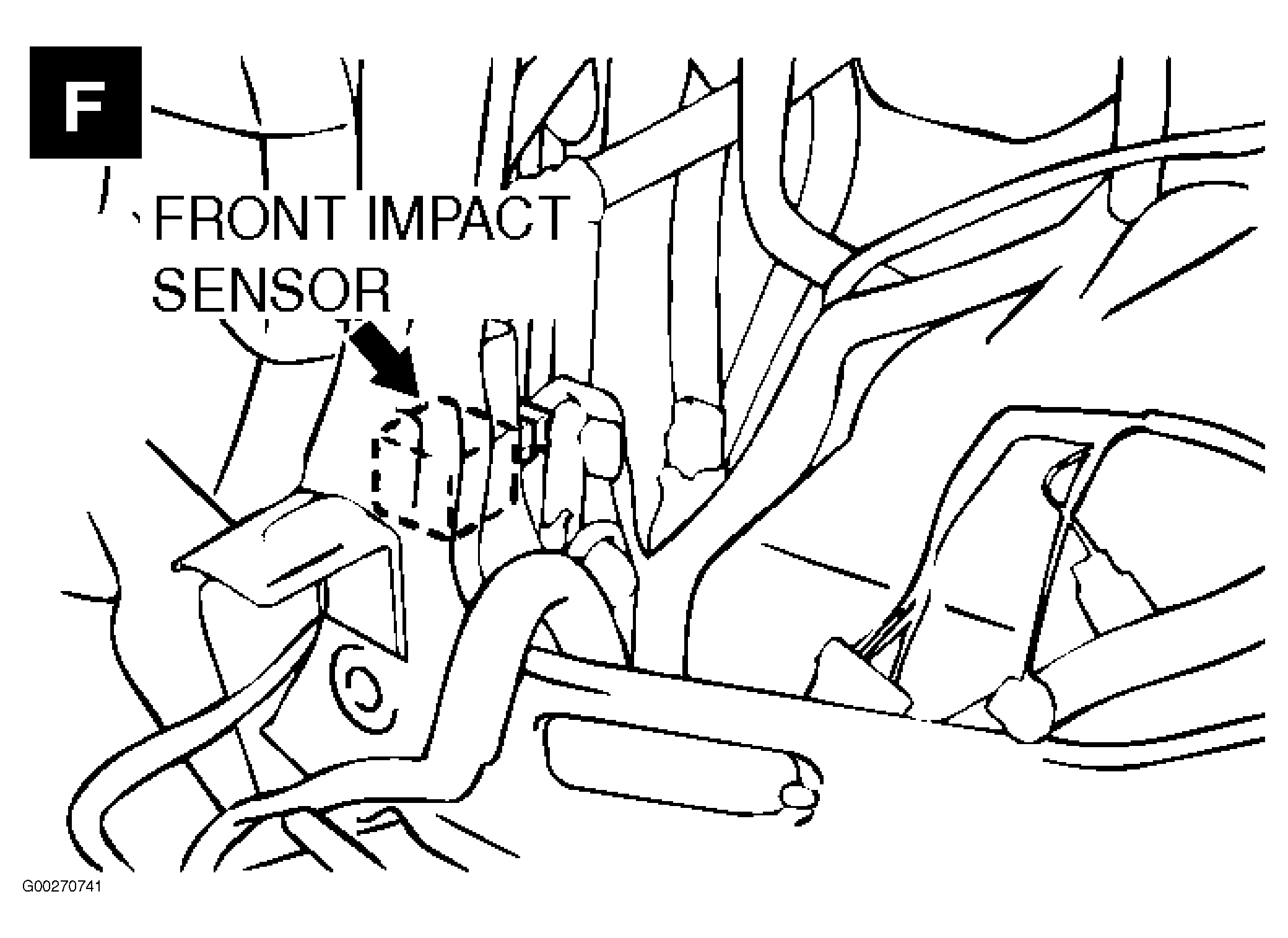

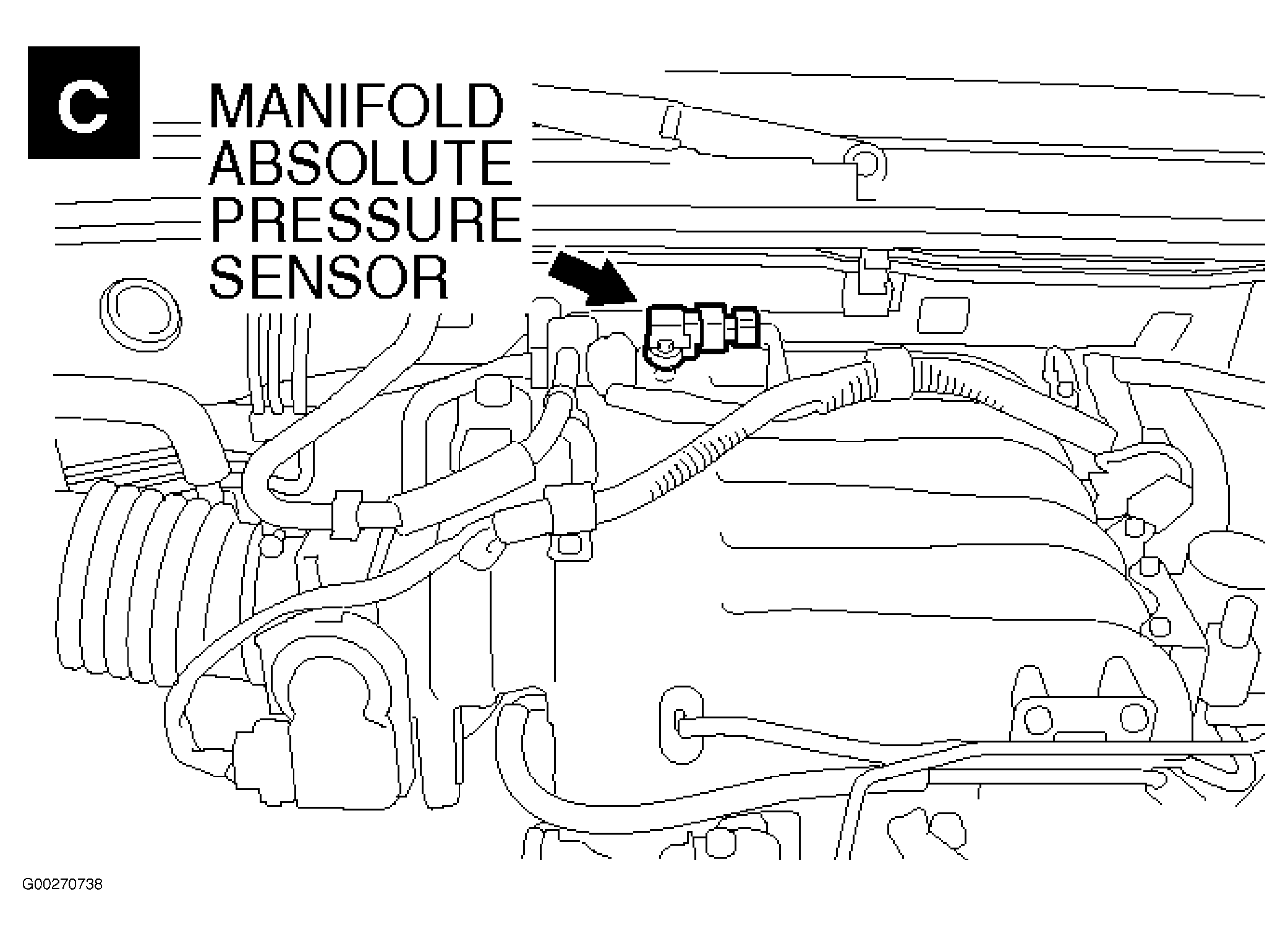

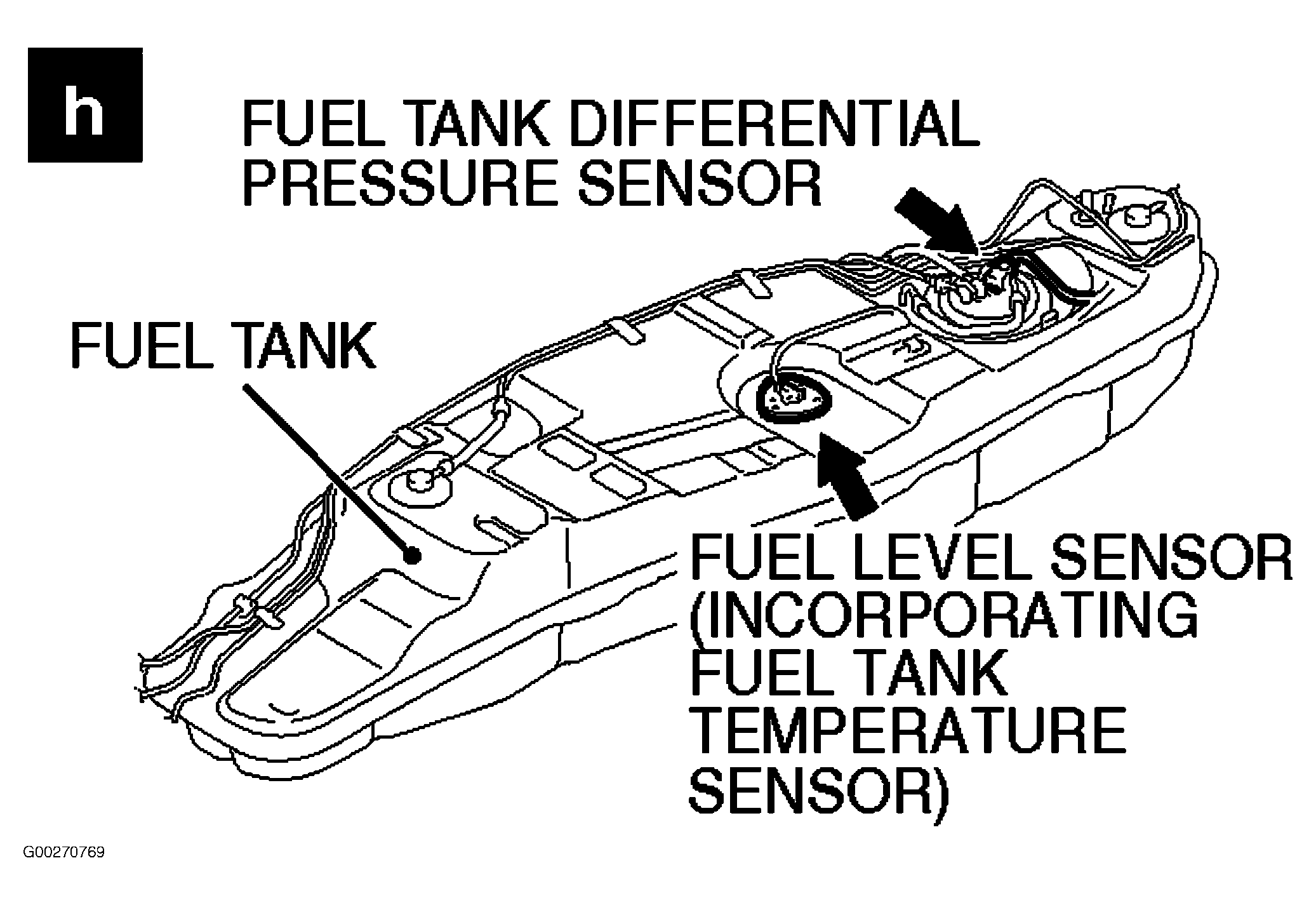

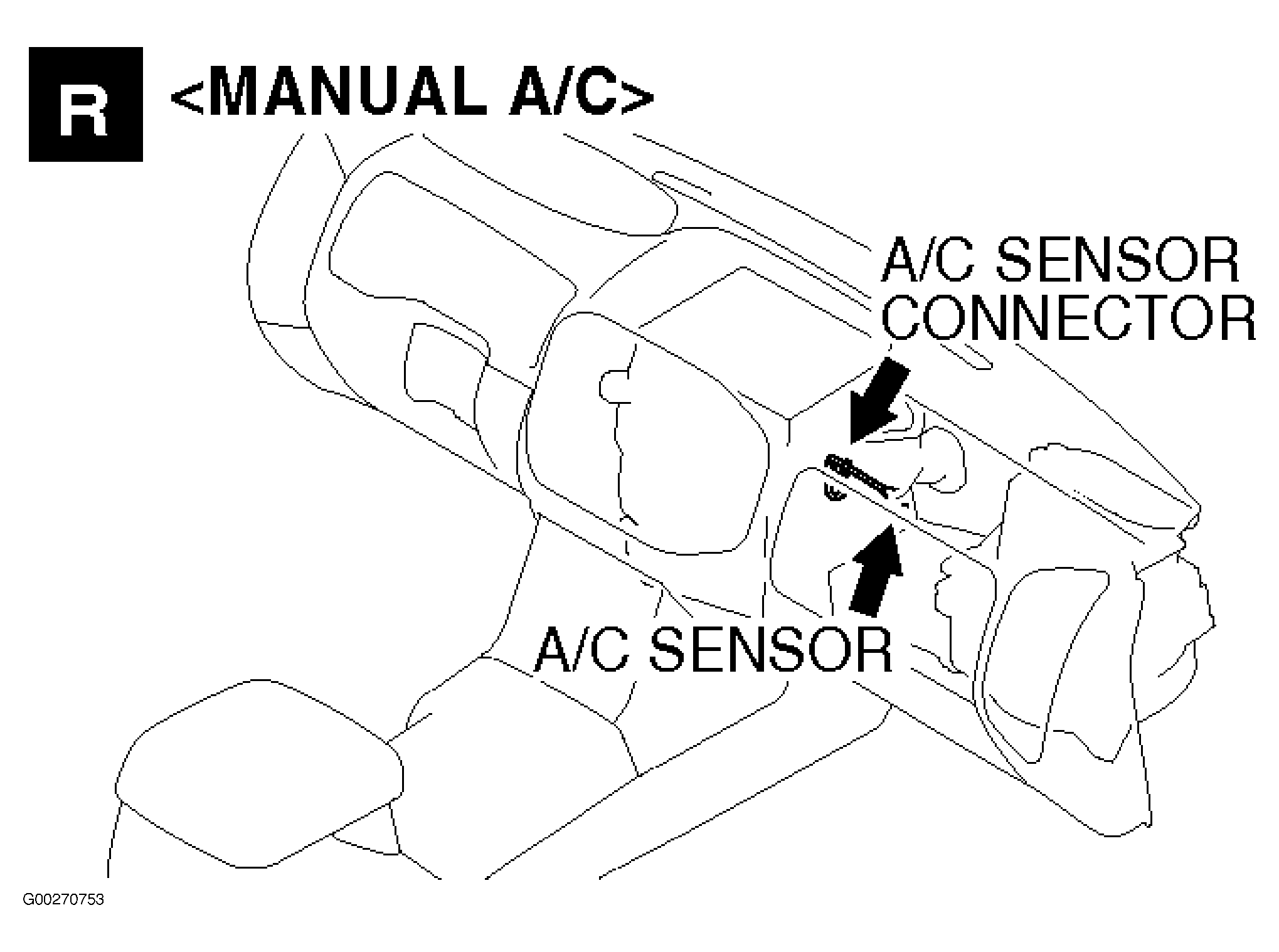

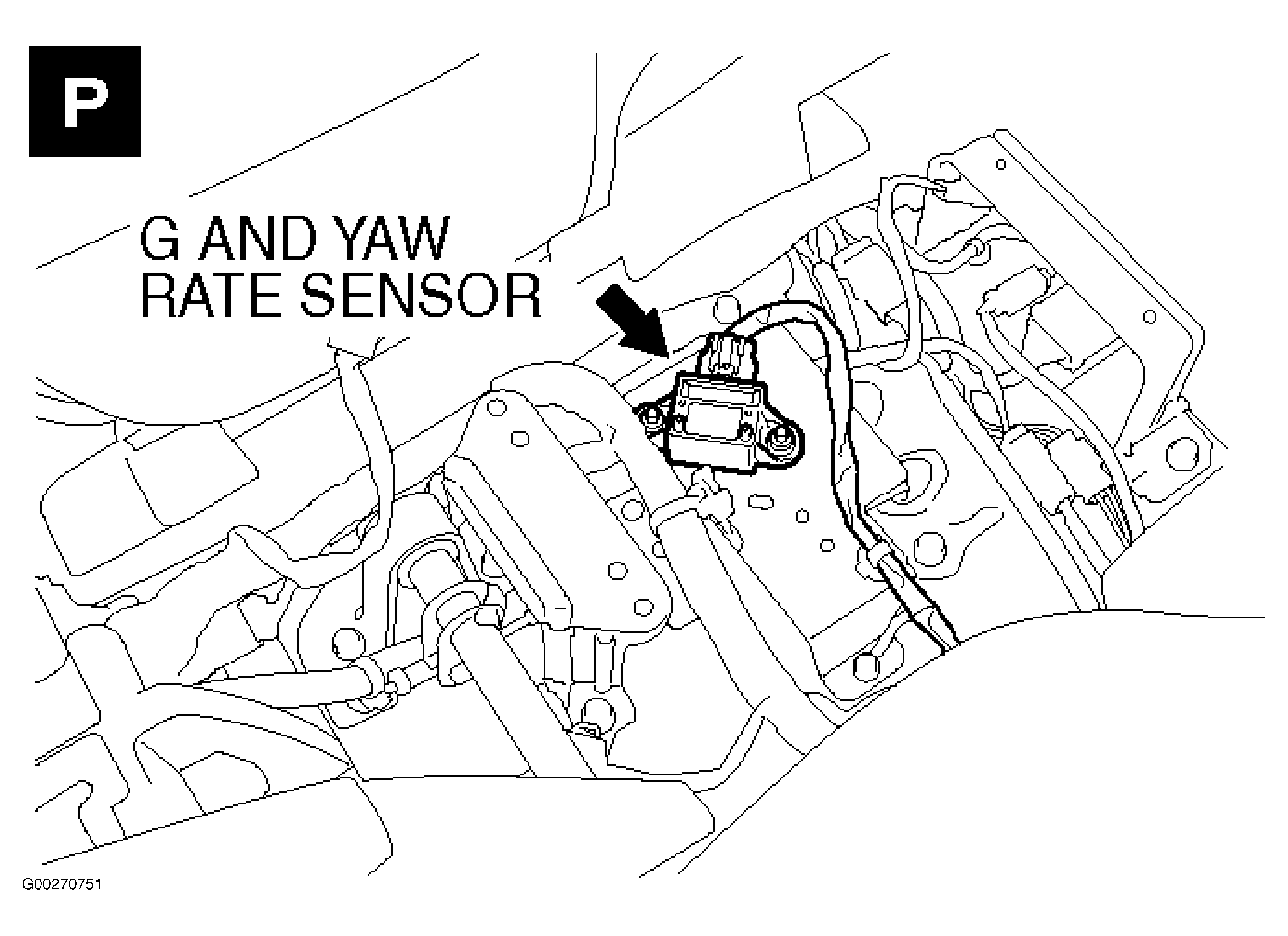

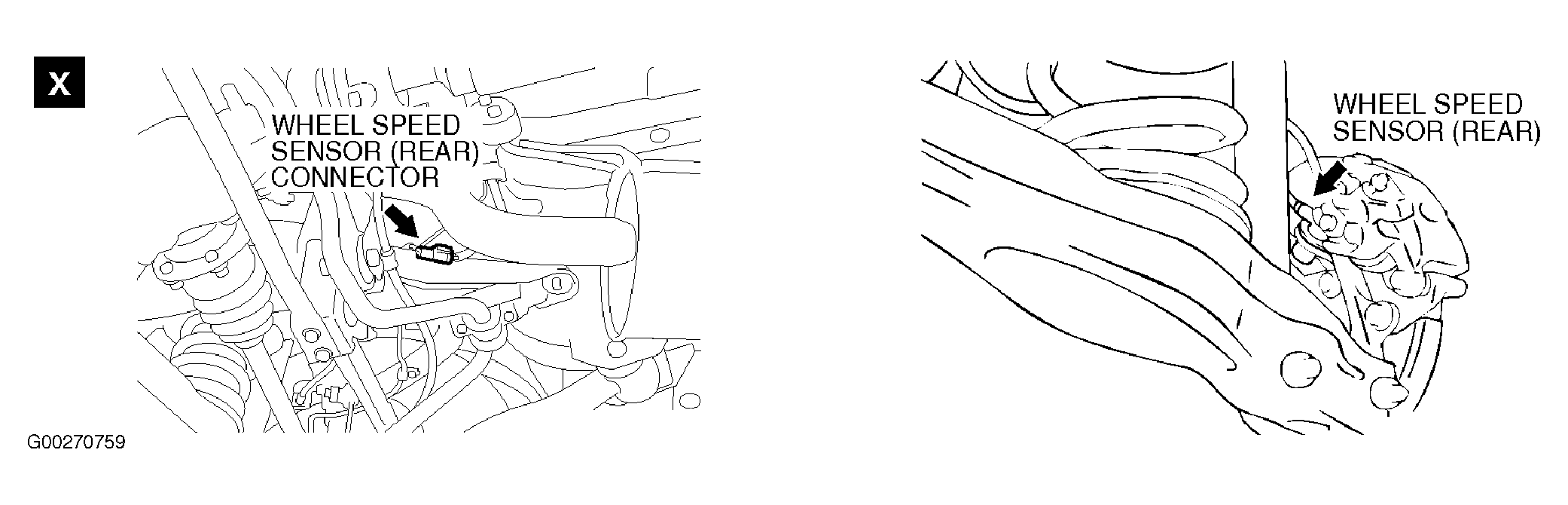

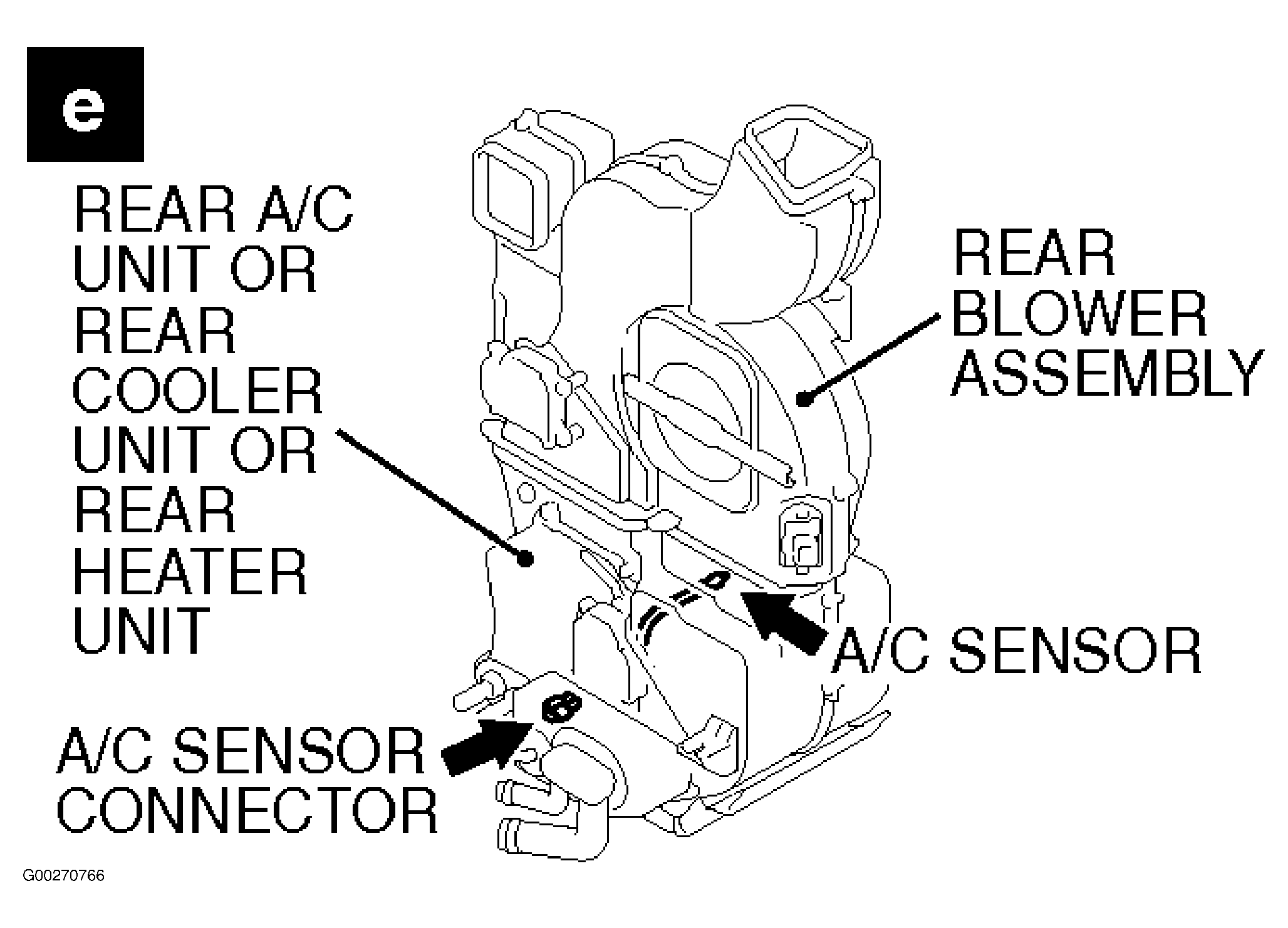

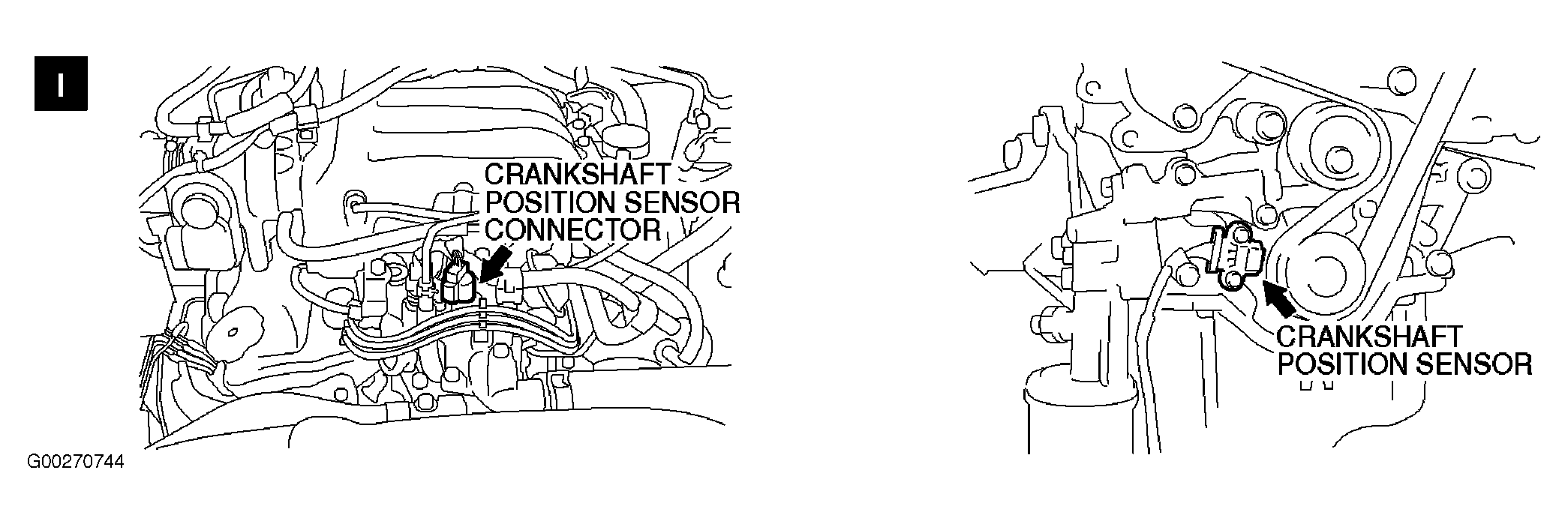

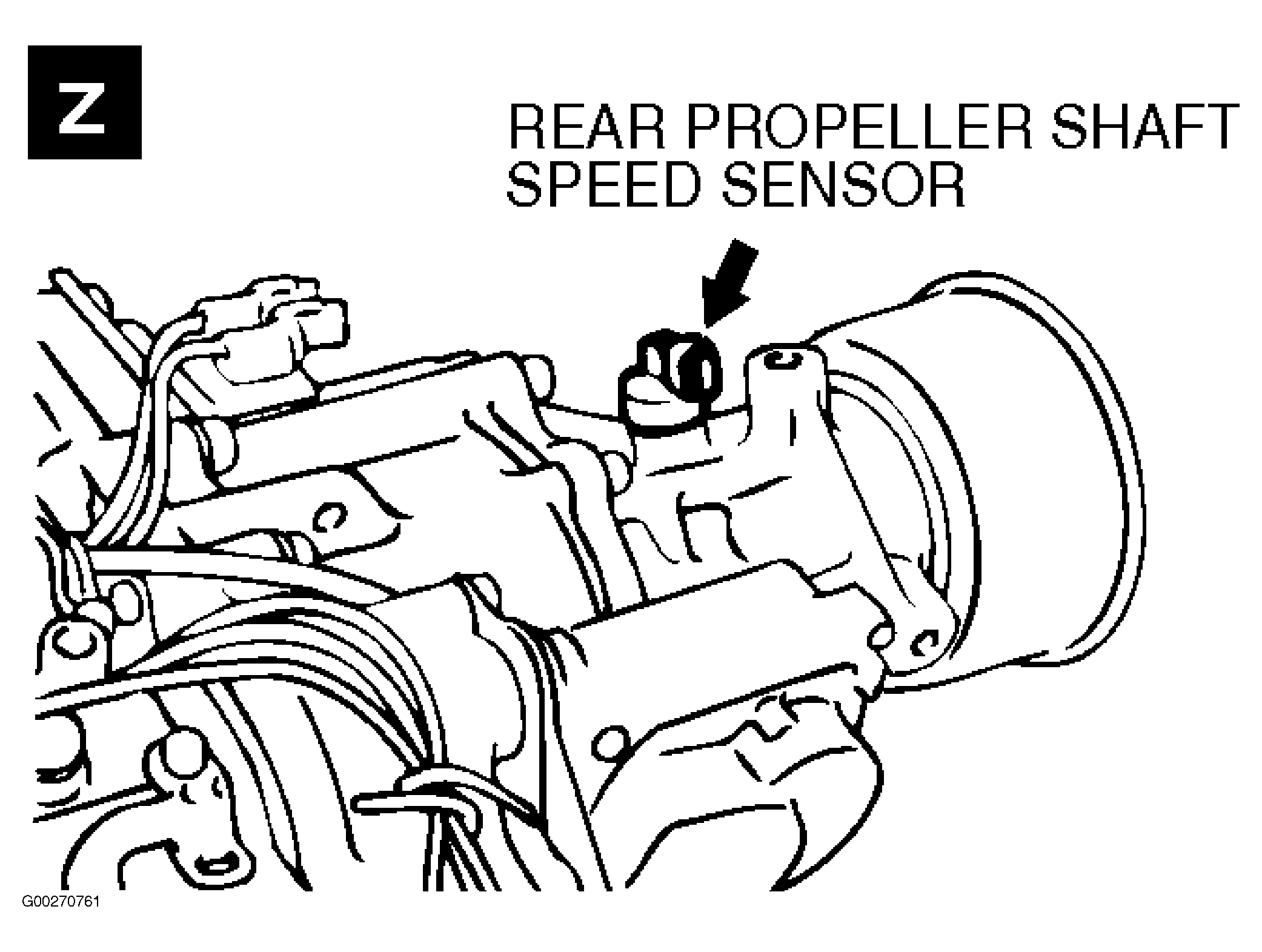

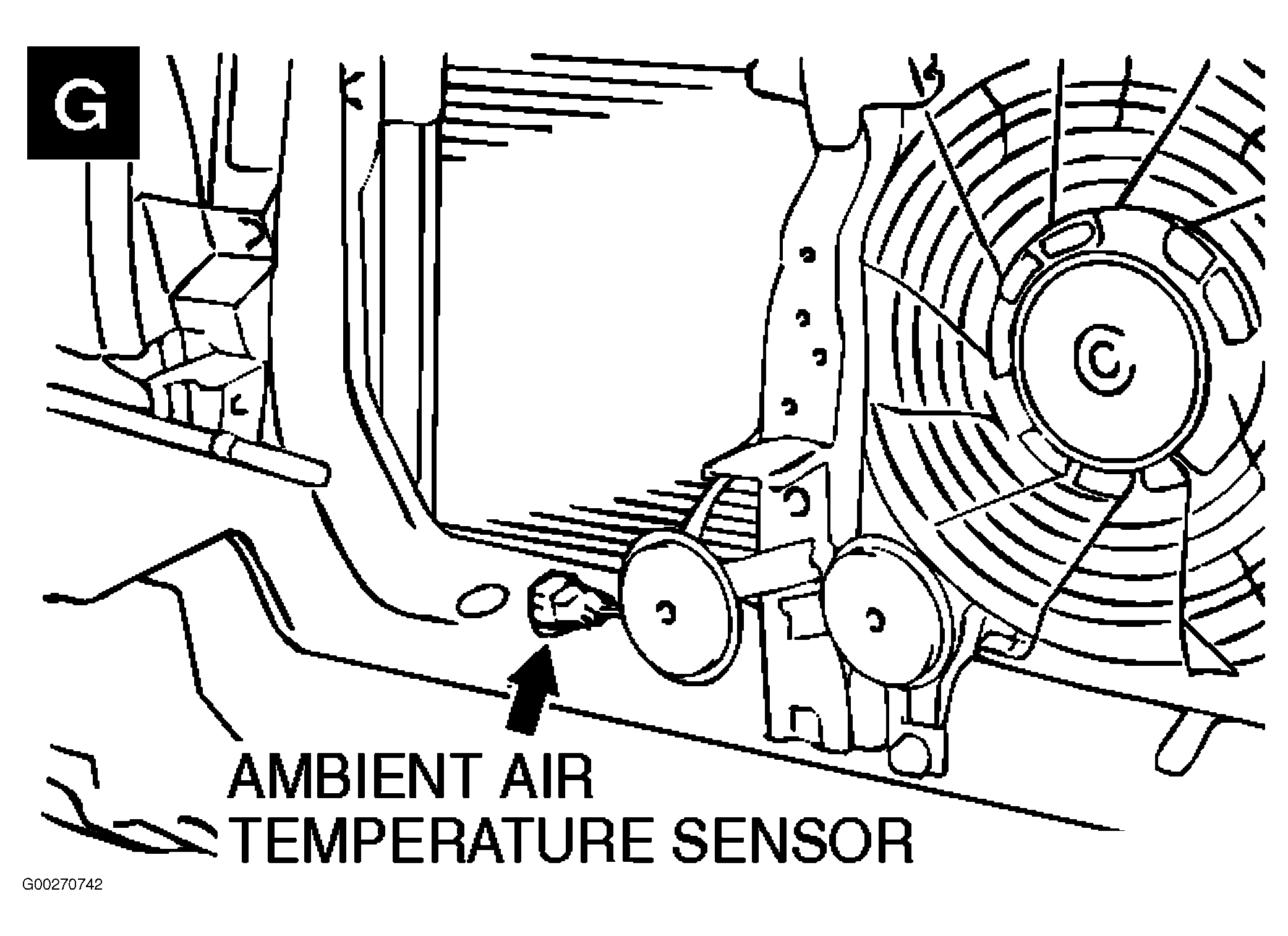

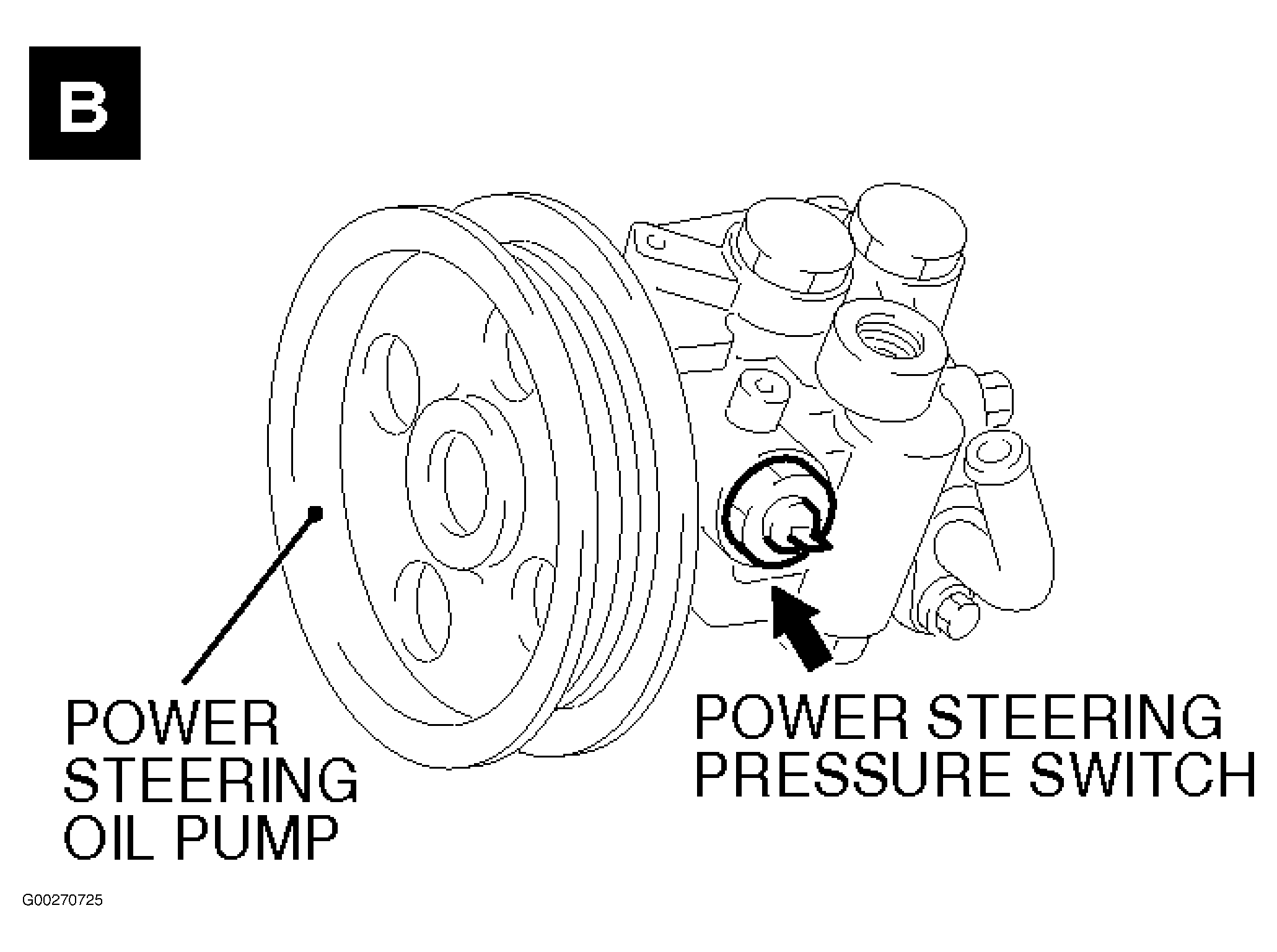

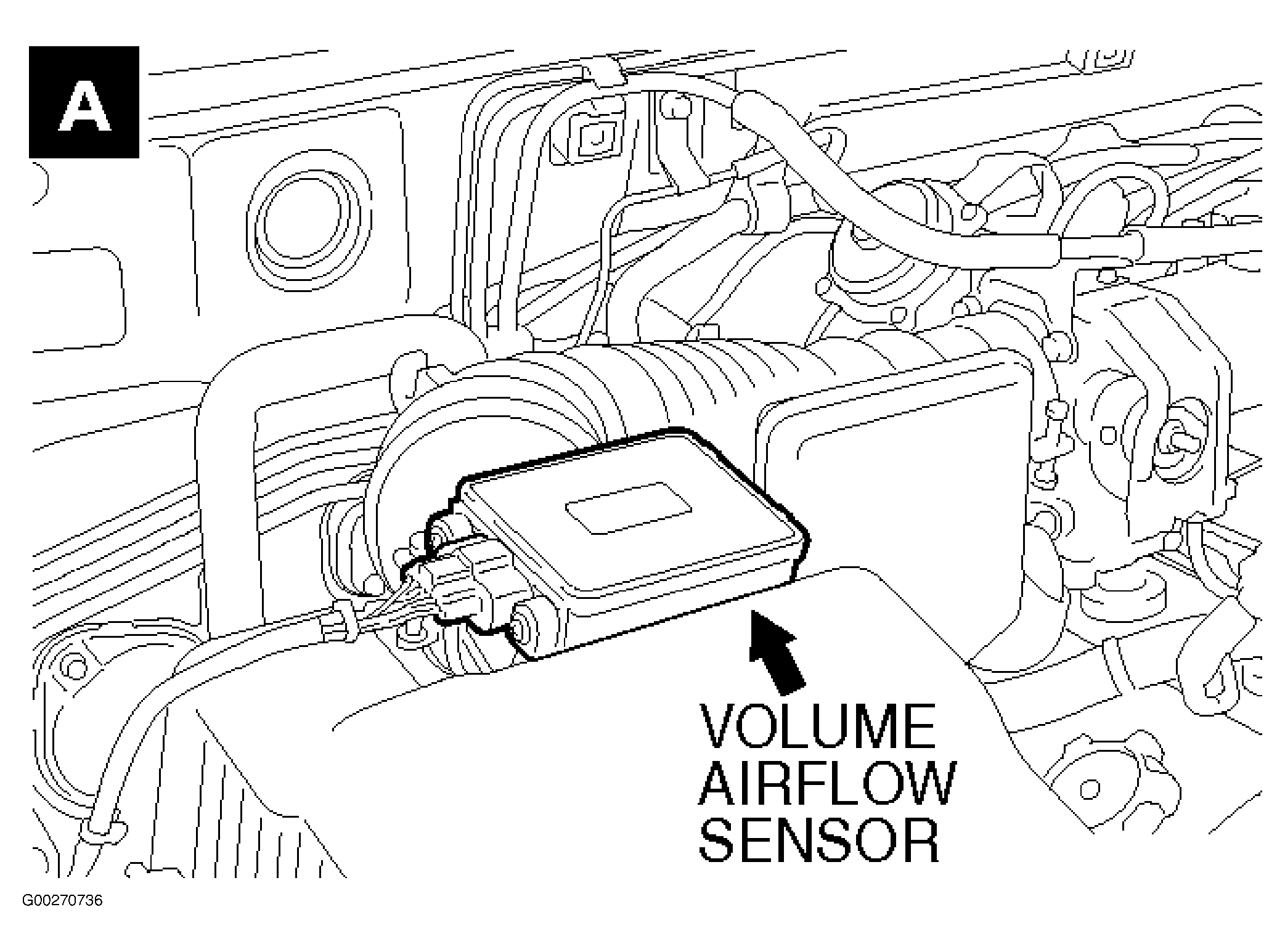

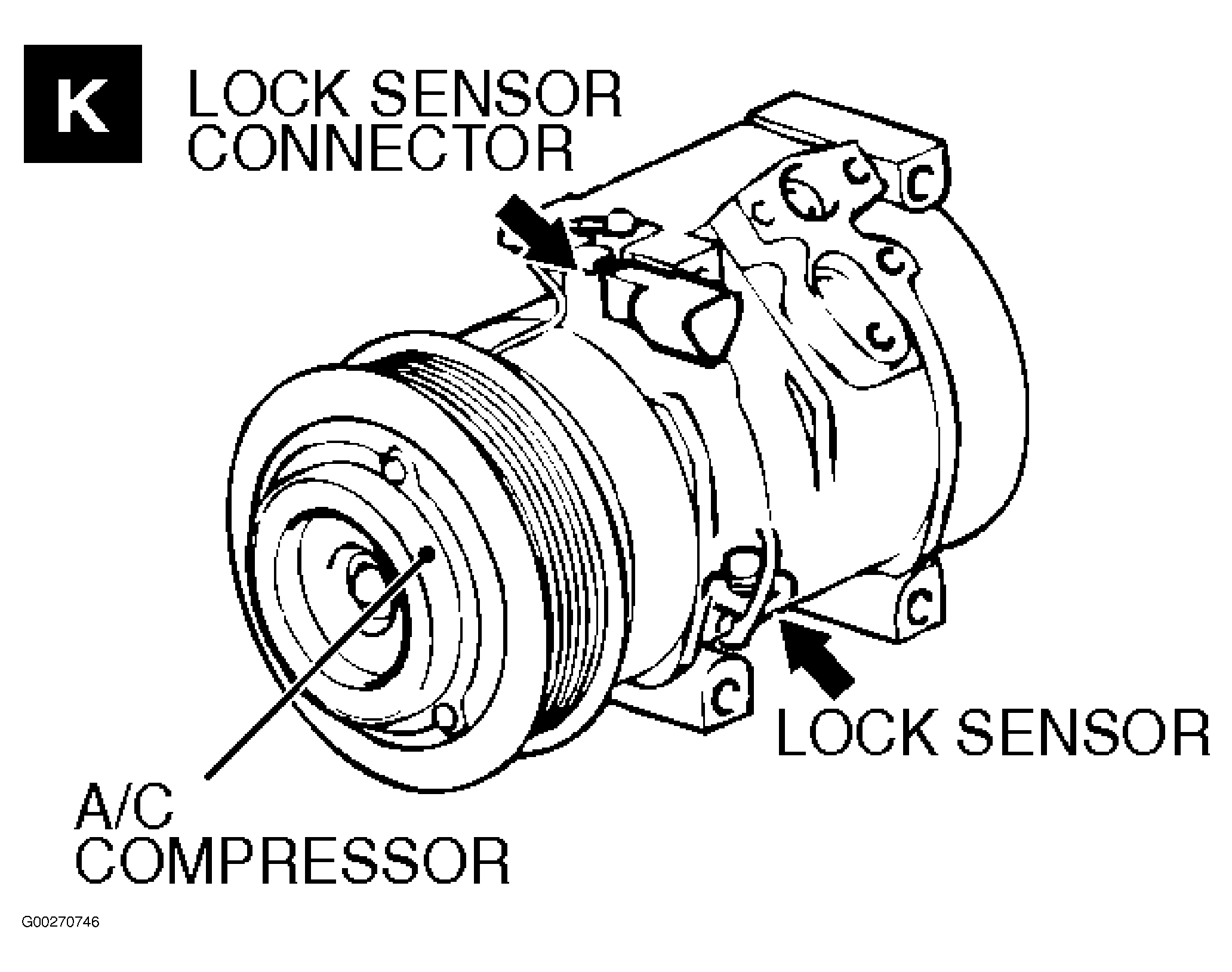

Fig 51: Sensors (1 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

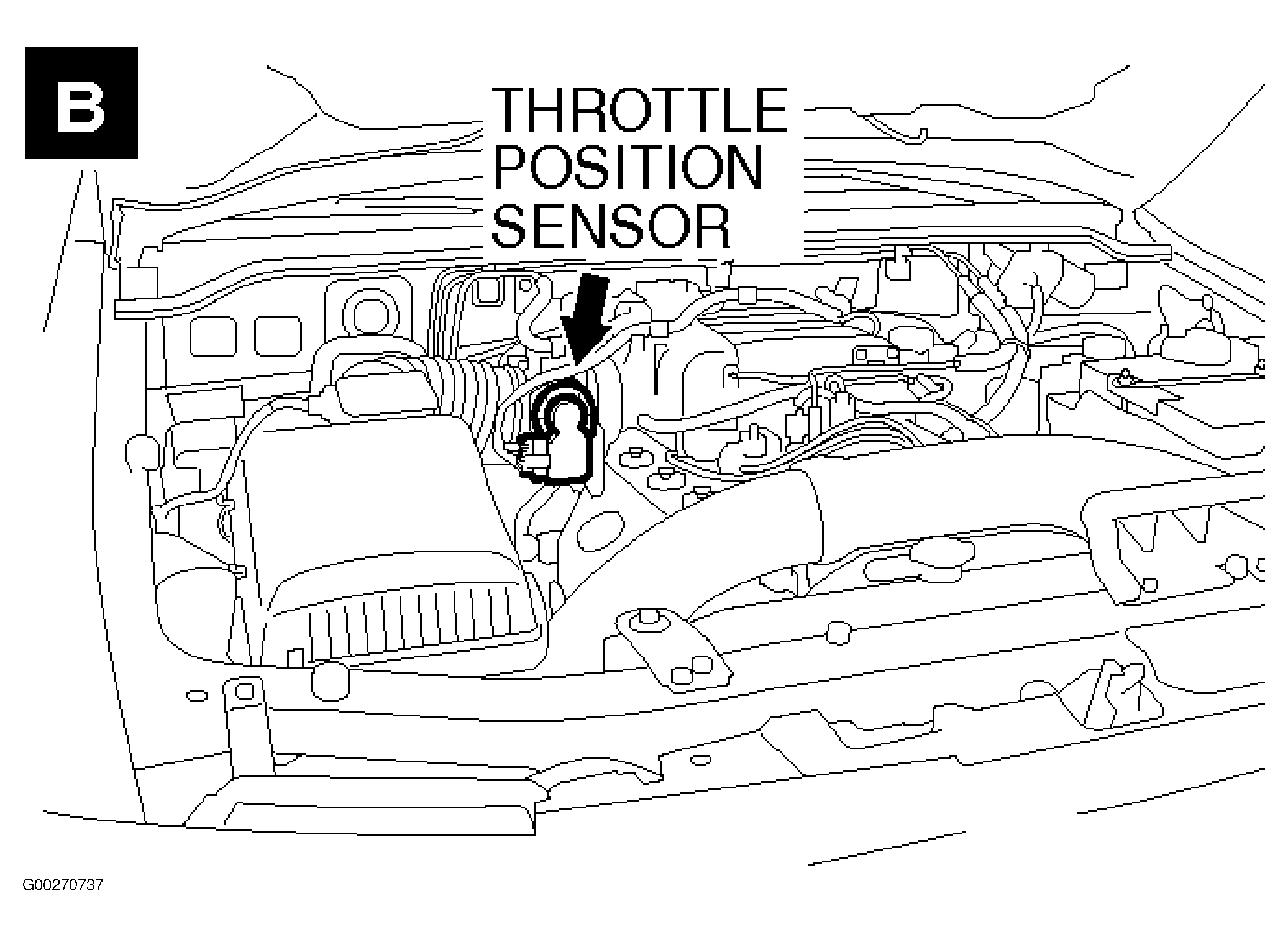

Fig 52: Sensors (2 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 53: Sensors (3 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

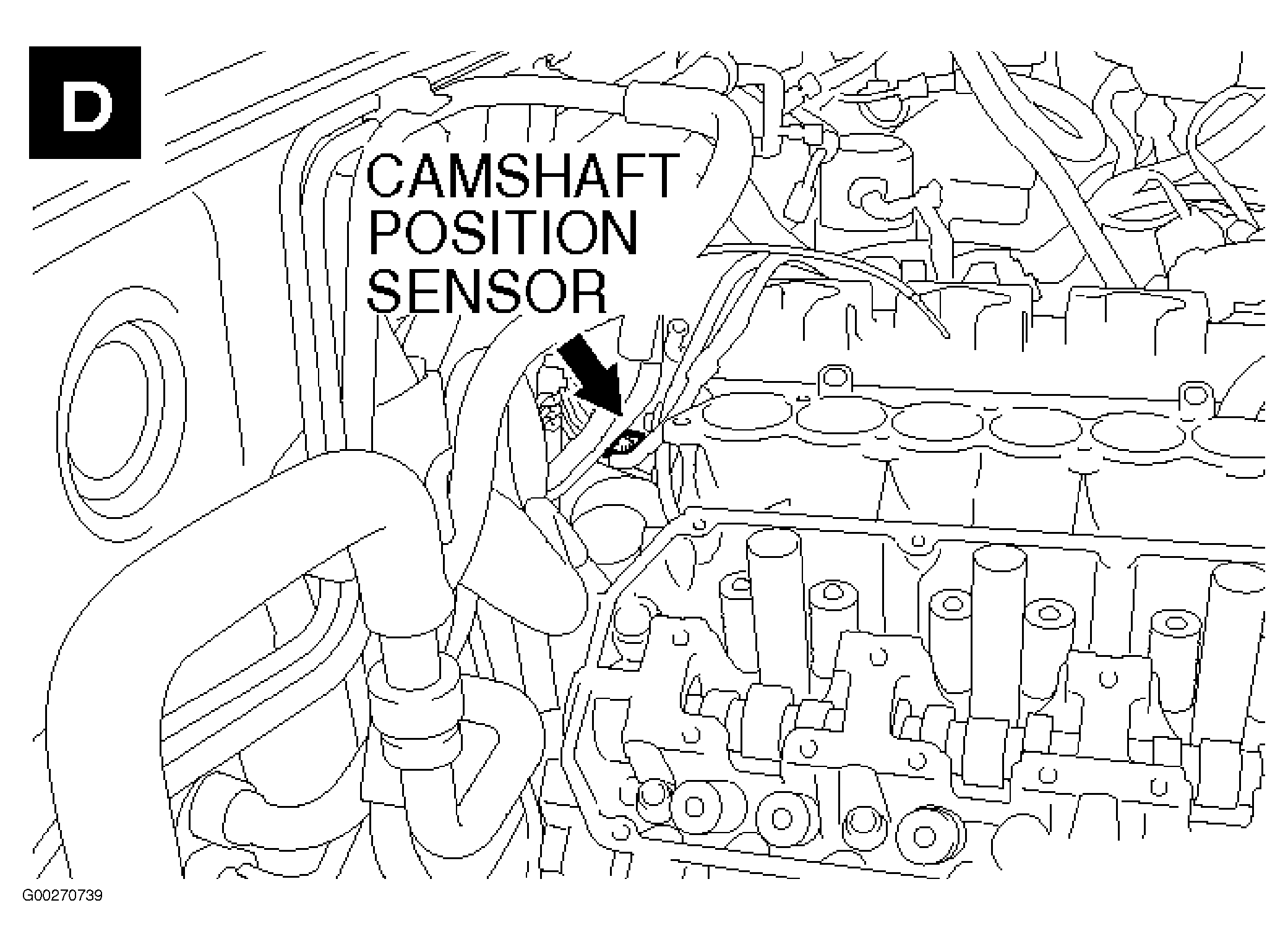

Fig 54: Sensors (4 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 55: Sensors (5 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Sensors (6 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 57: Sensors (7 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

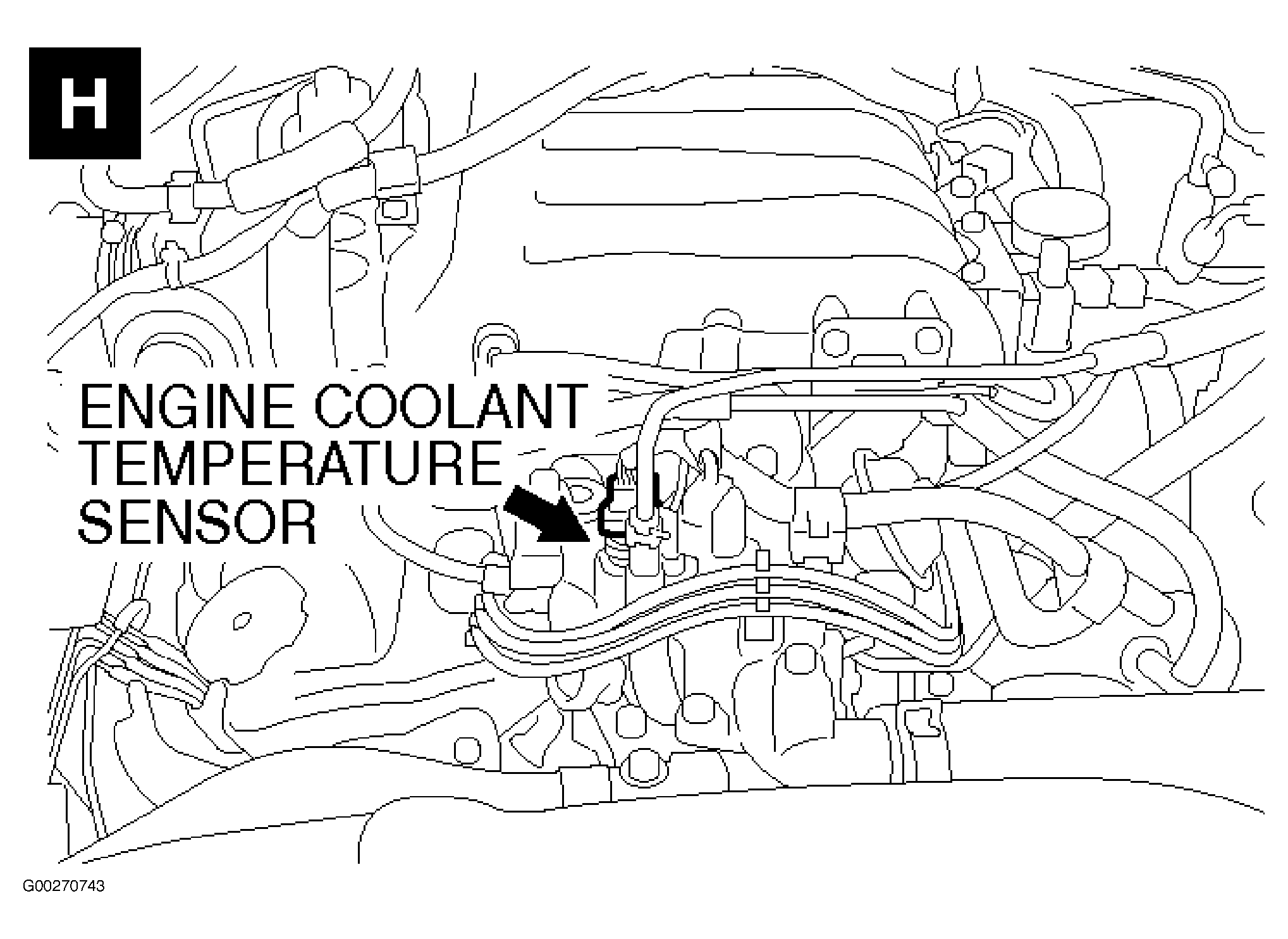

Fig 58: Sensors (8 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 59: Sensors (9 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 60: Sensors (10 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 61: Sensors (11 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 62: Sensors (12 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

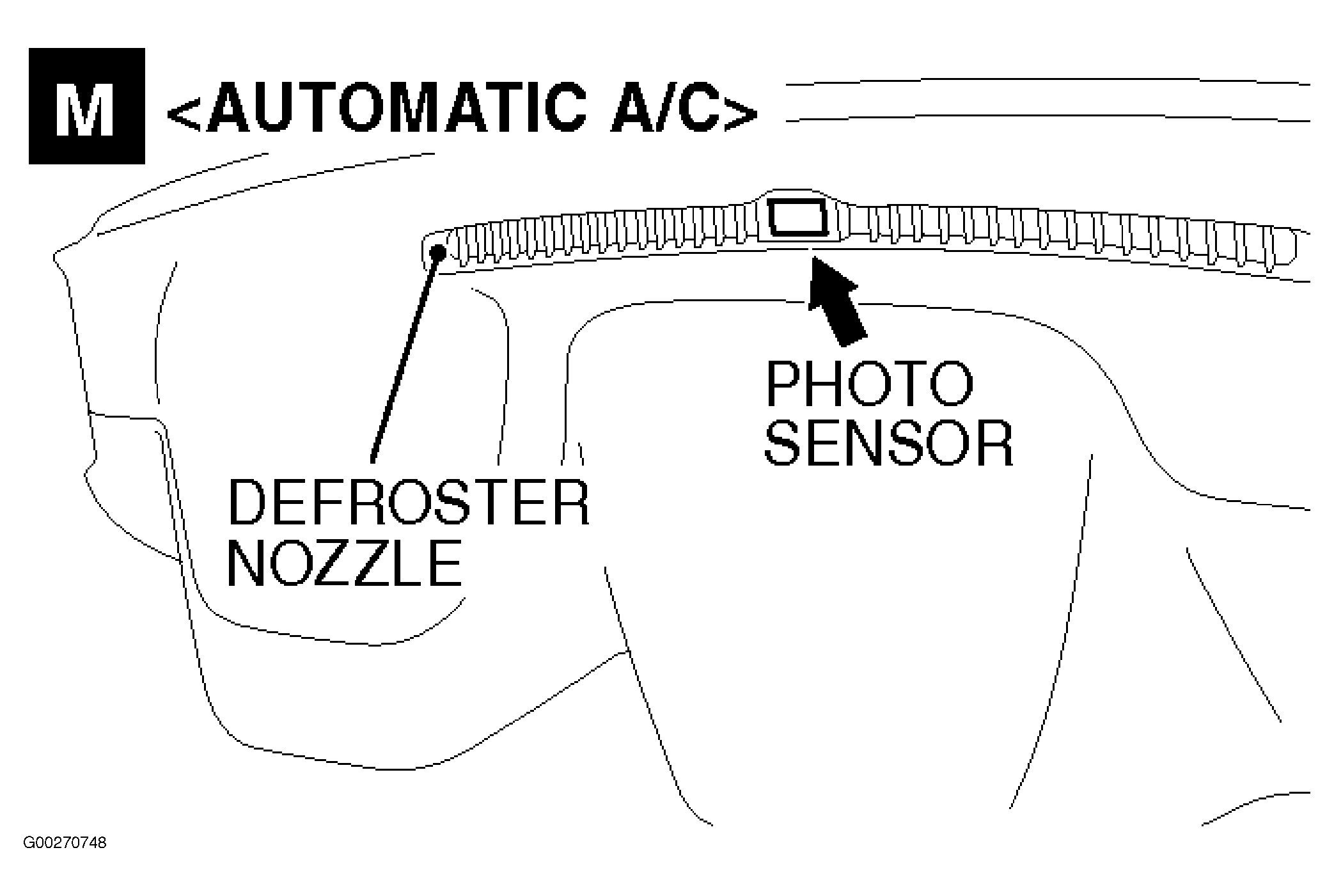

Fig 63: Sensors (13 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 64: Sensors (14 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Sensors (15 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 66: Sensors (16 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 67: Sensors (17 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 68: Sensors (18 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 69: Sensors (19 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

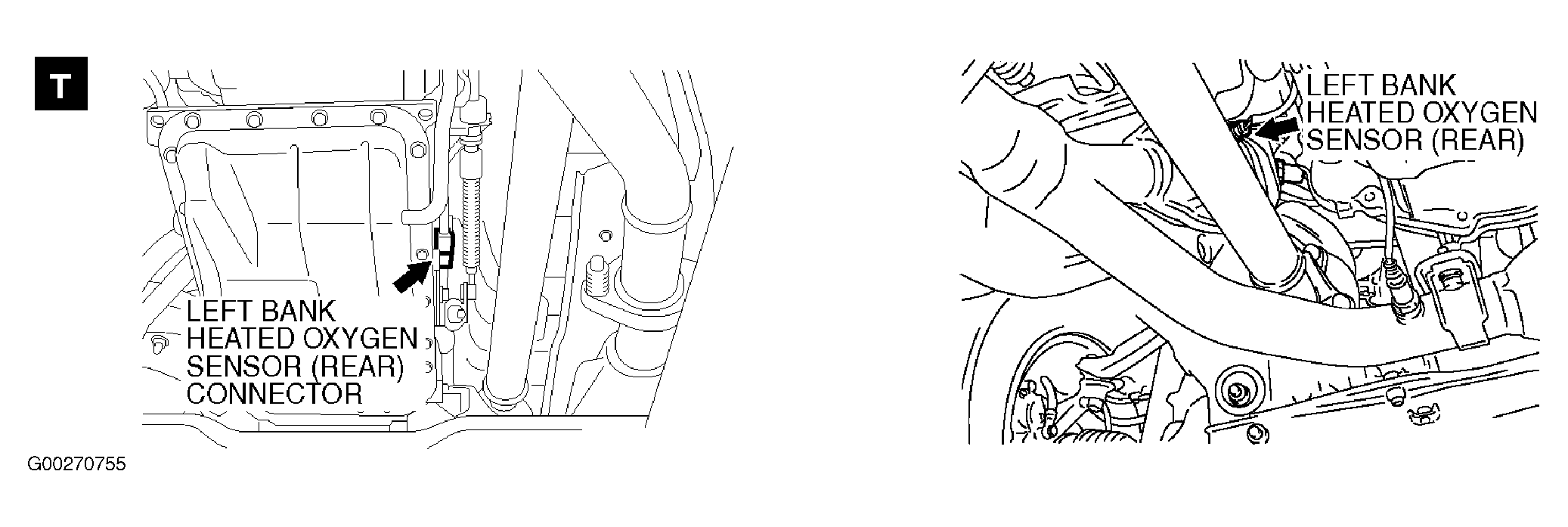

Fig 70: Sensors (20 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

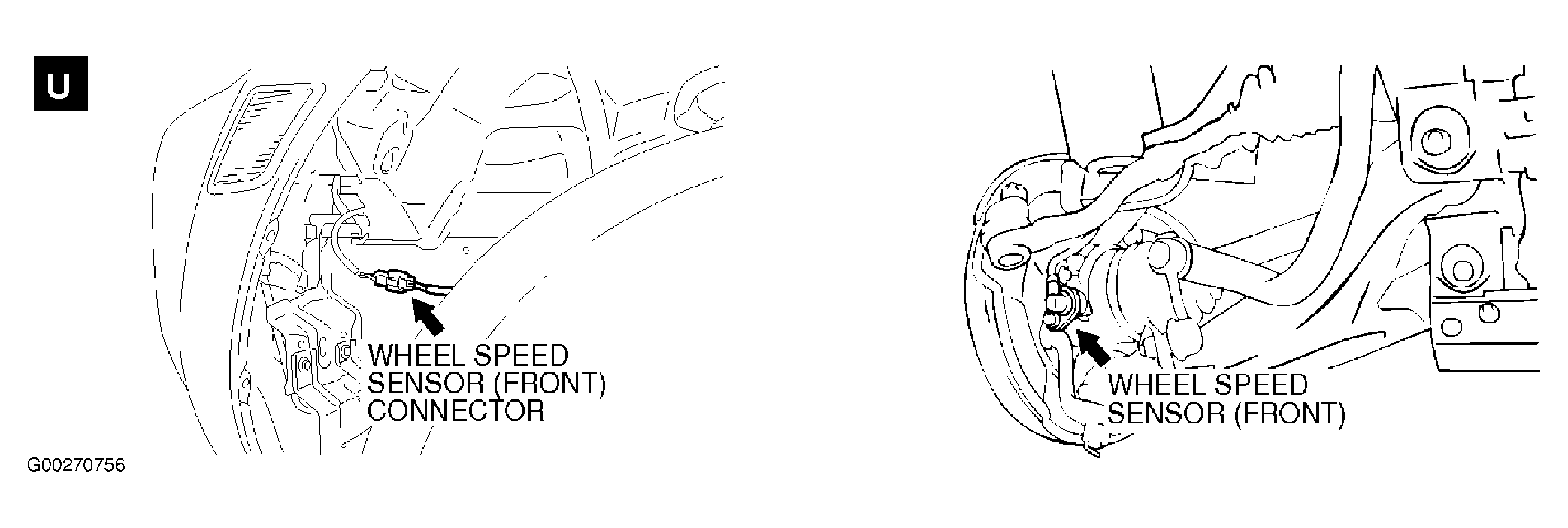

Fig 71: Sensors (21 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Sensors (22 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

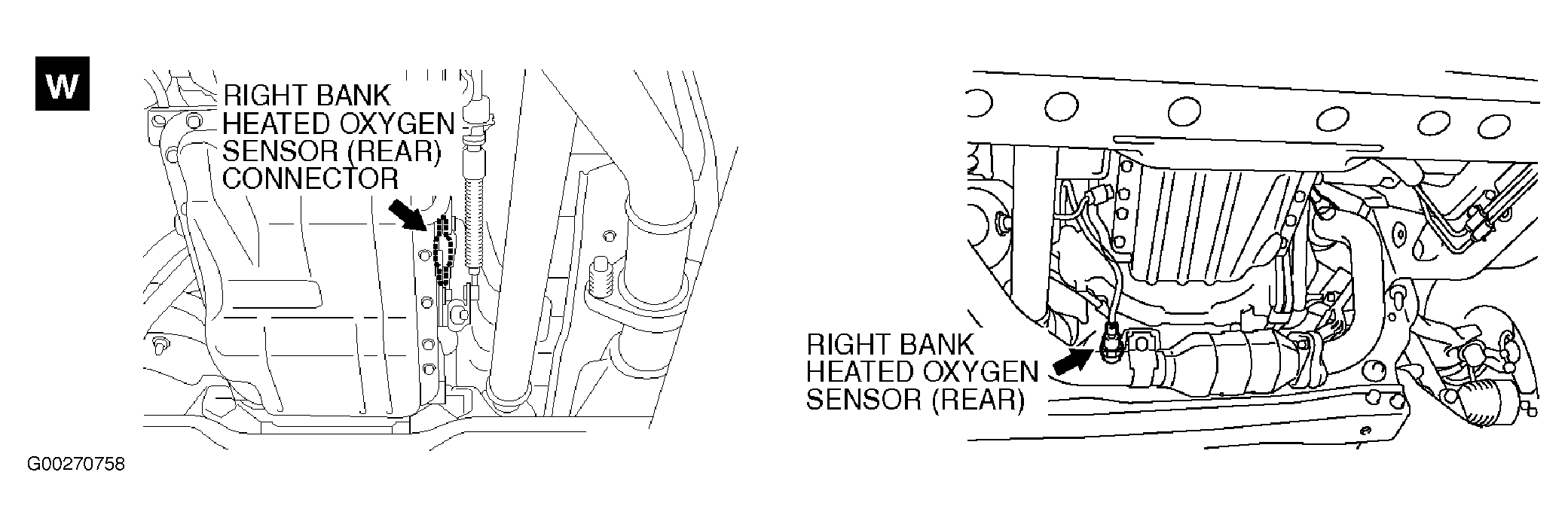

Fig 73: Sensors (23 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 74: Sensors (24 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 75: Sensors (25 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 76: Sensors (26 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 77: Sensors (27 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 78: Sensors (28 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

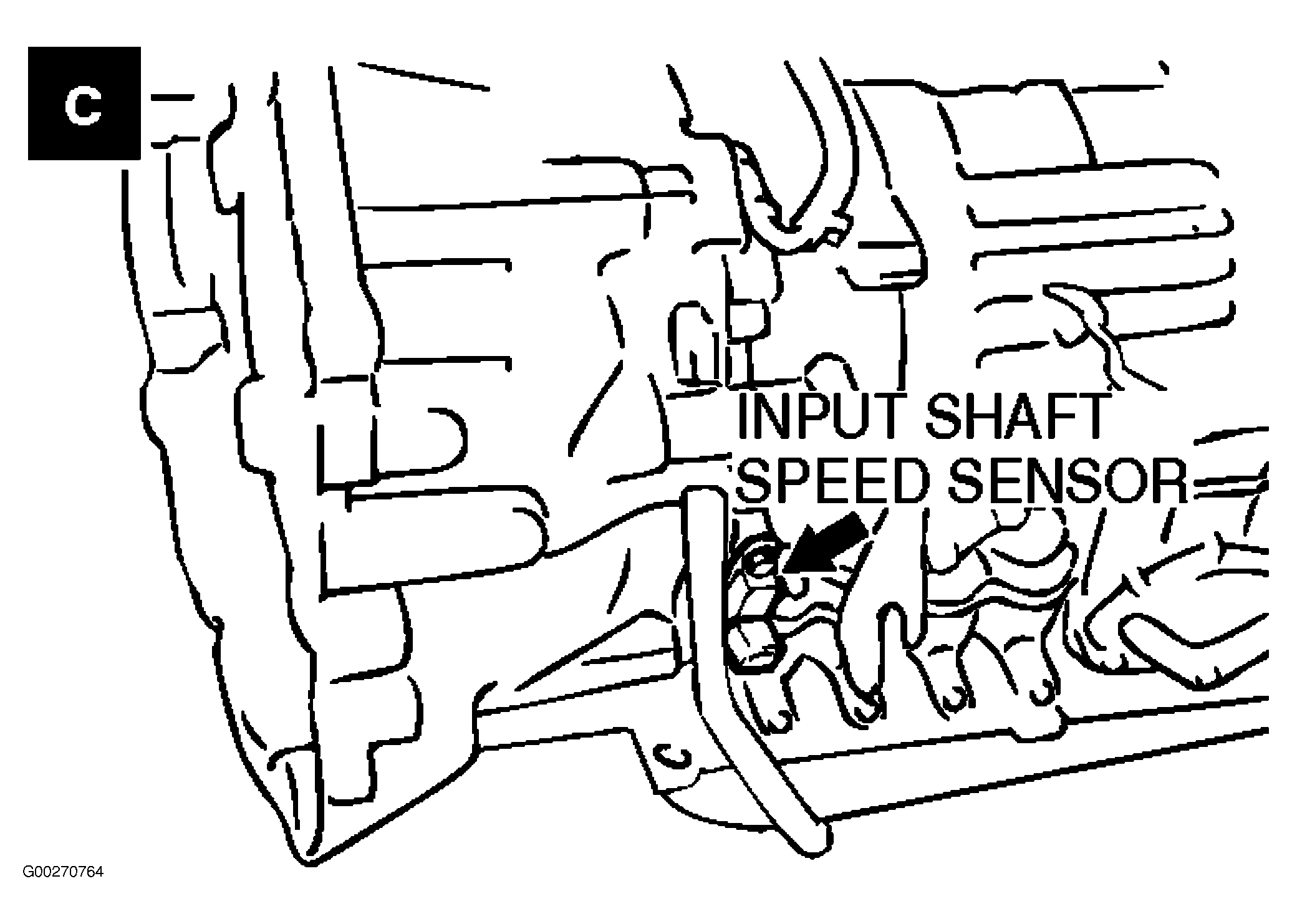

Fig 79: Sensors (29 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 80: Sensors (30 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 81: Sensors (31 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 82: Sensors (32 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 83: Sensors (33 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 84: Sensors (34 Of 34)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

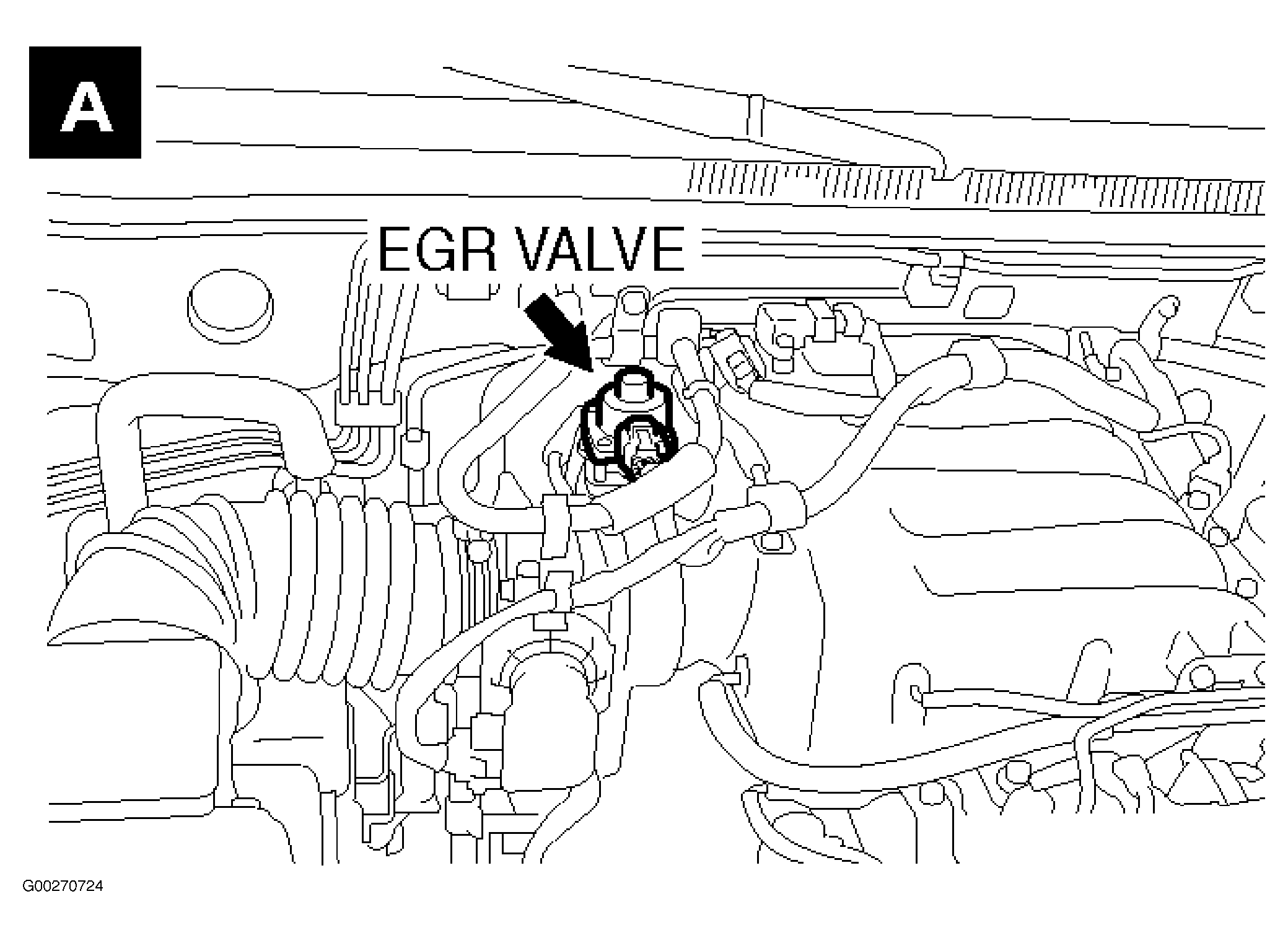

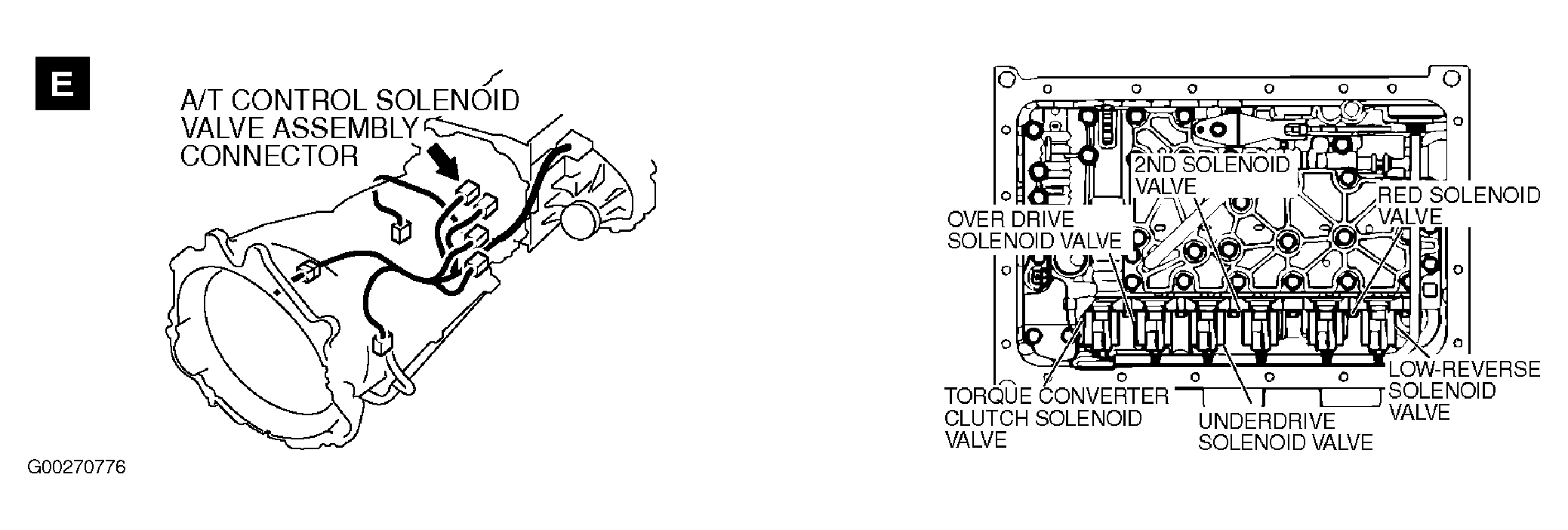

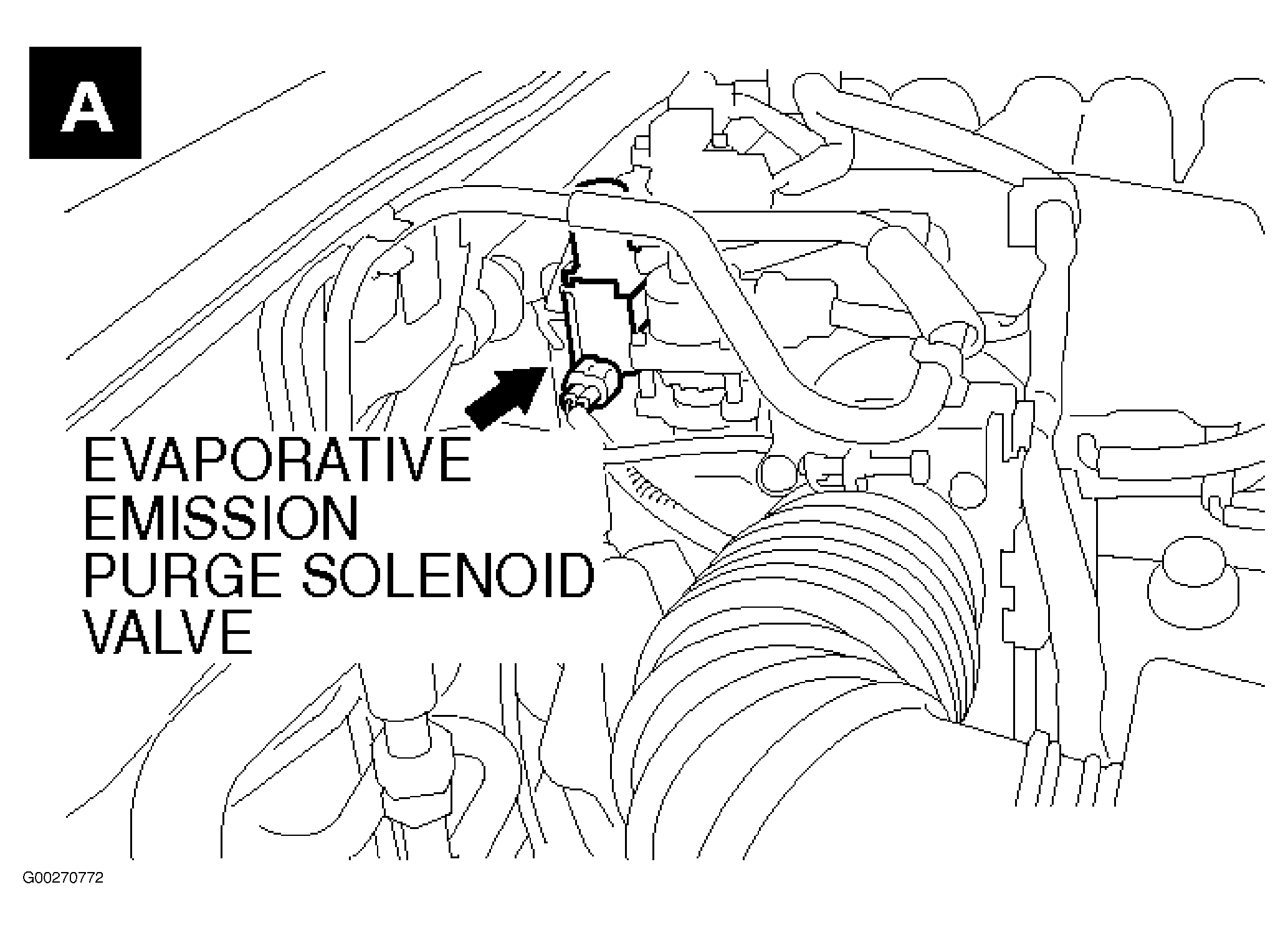

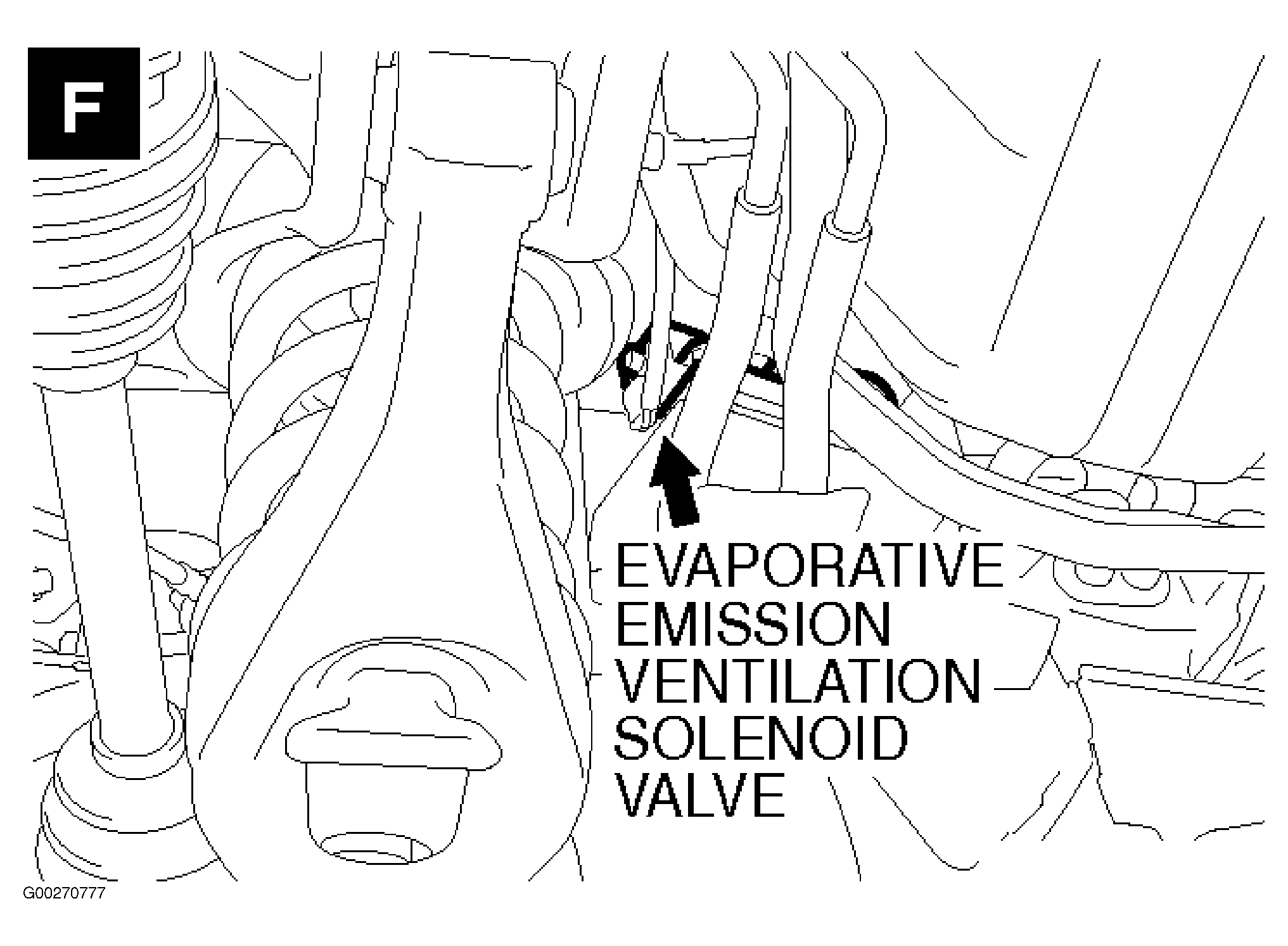

Fig 85: Solenoid Valves (1 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 86: Solenoid Valves (2 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 87: Solenoid Valves (3 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

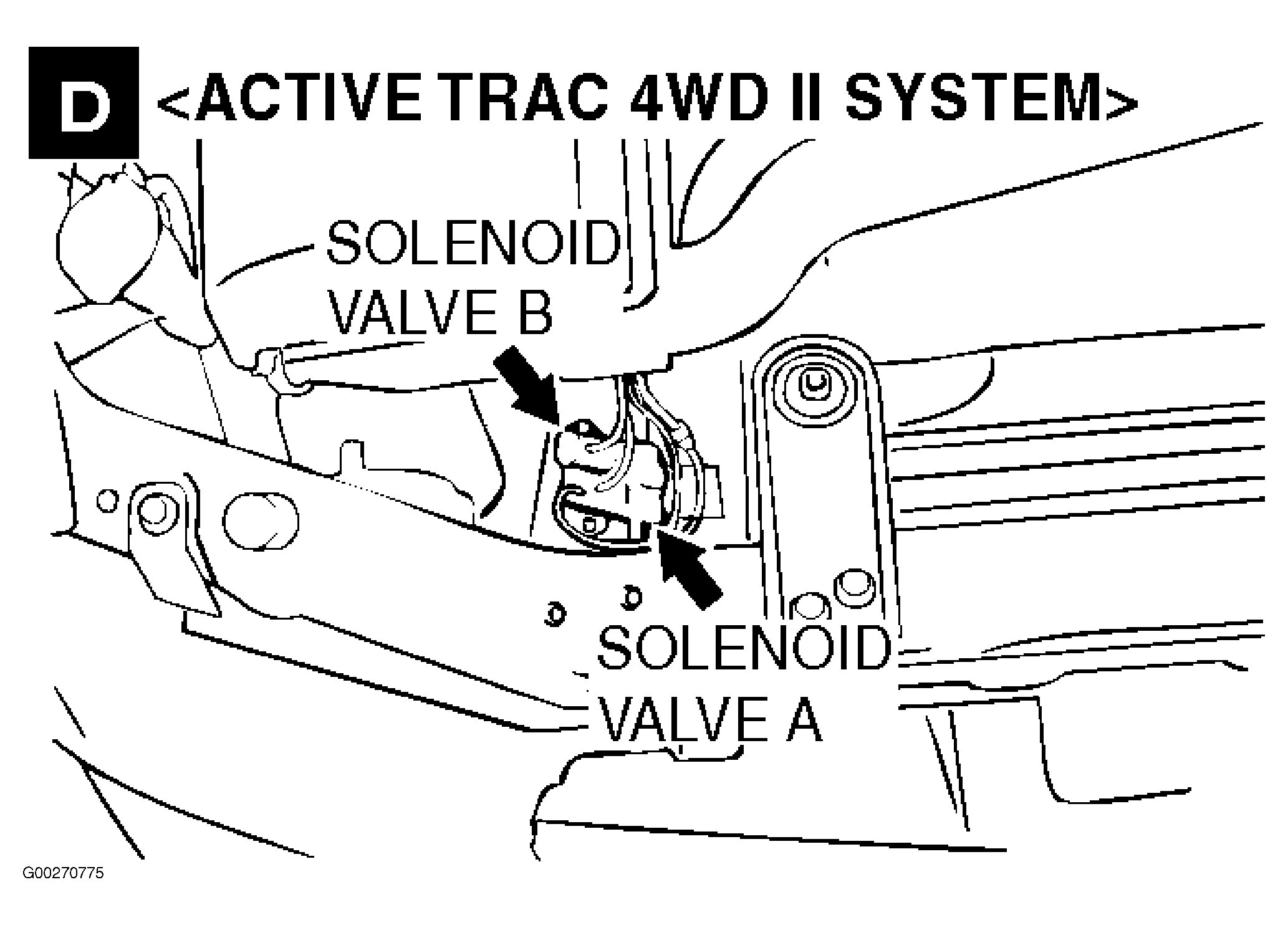

Fig 88: Solenoid Valves (4 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 89: Solenoid Valves (5 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 90: Solenoid Valves (6 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 91: Back Door
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

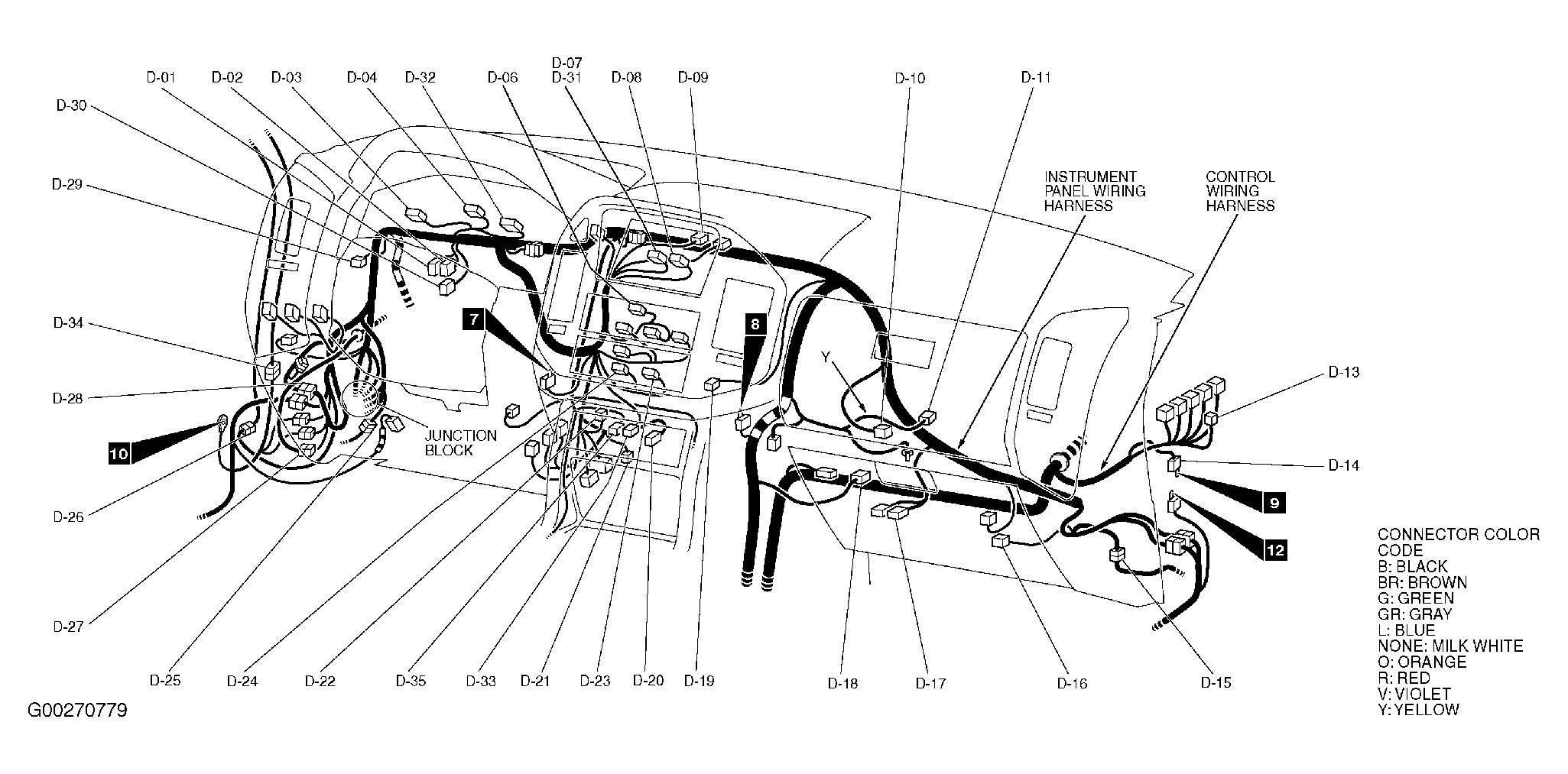

Fig 92: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 93: Side Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 94: Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

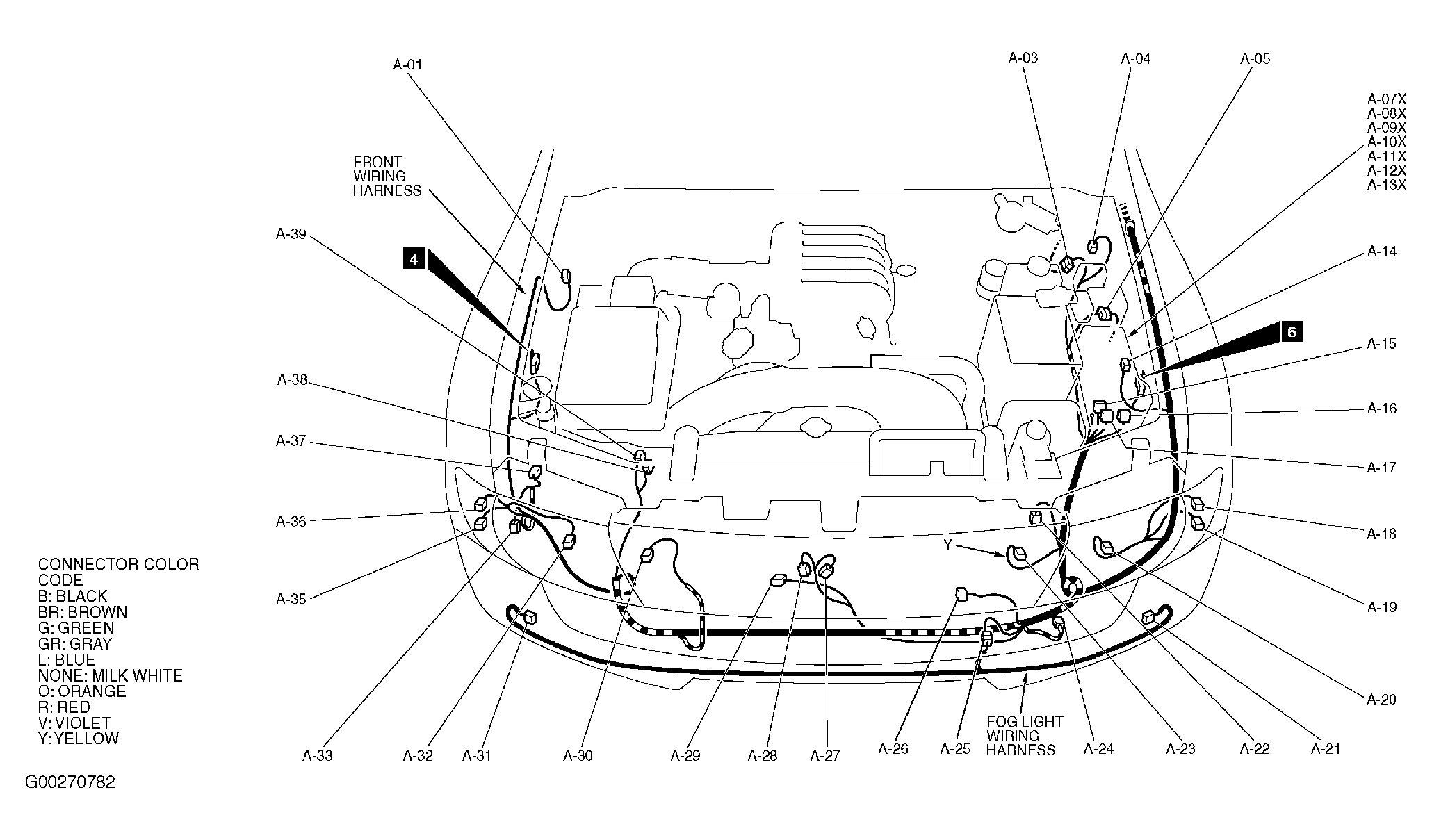

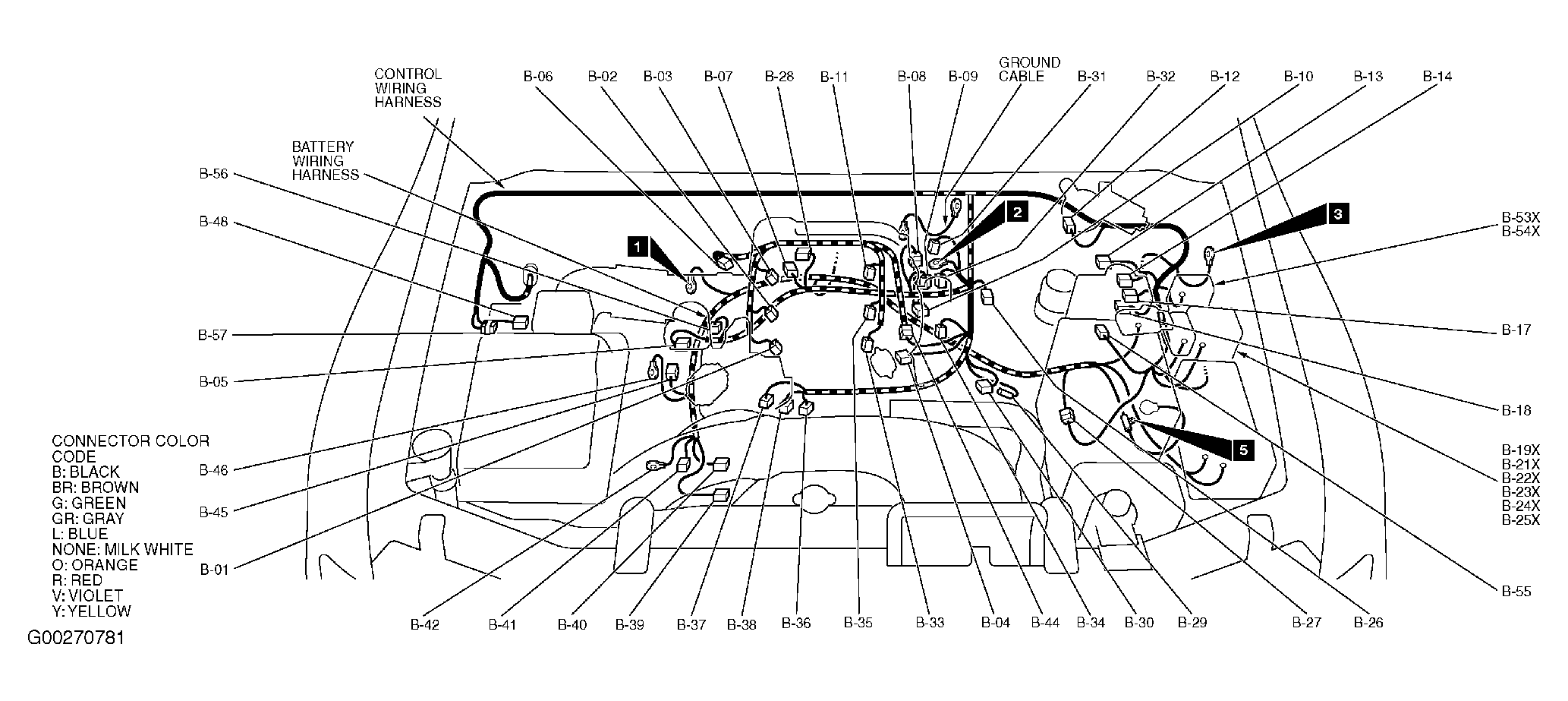

Fig 95: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 96: Floor Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

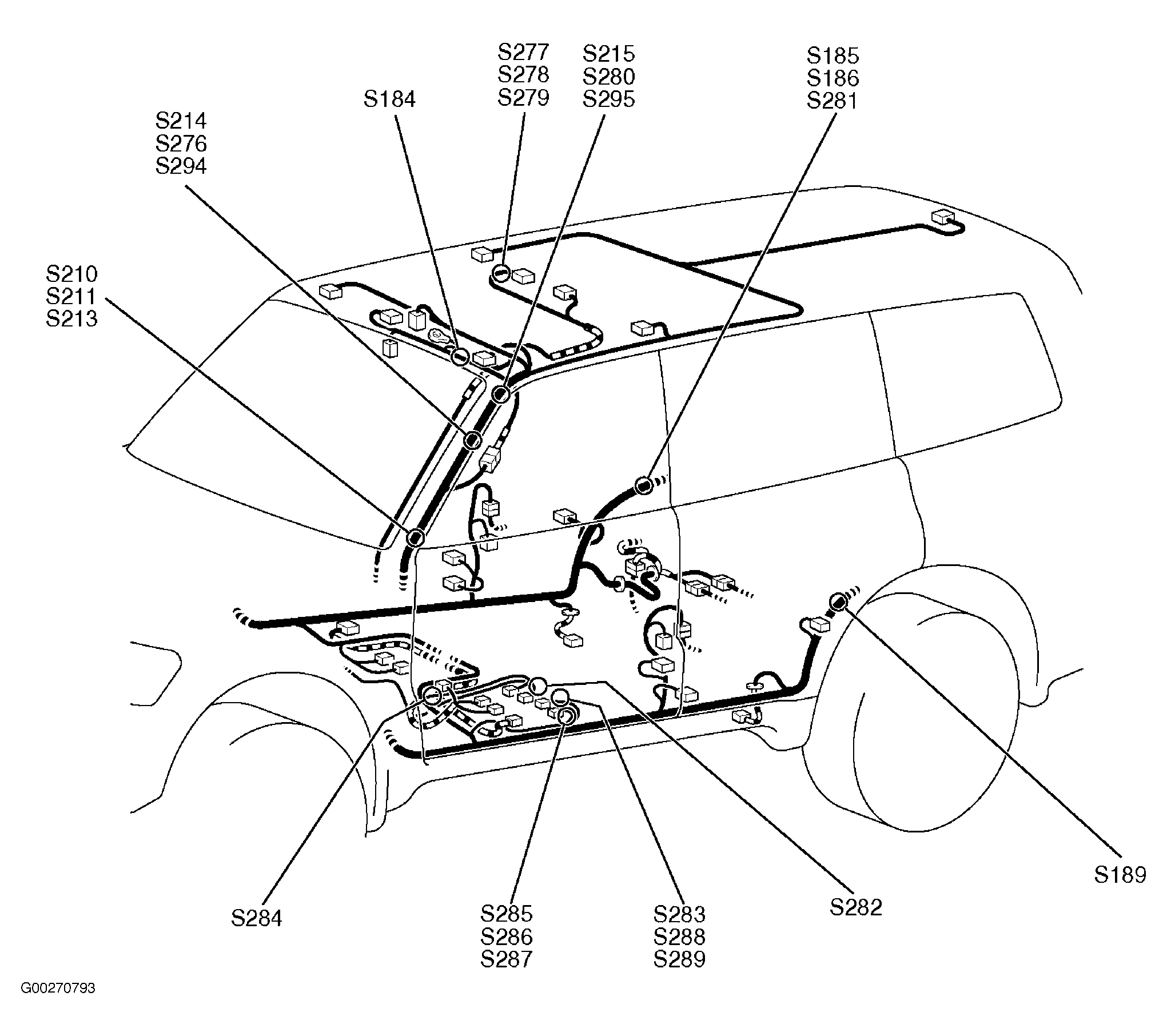

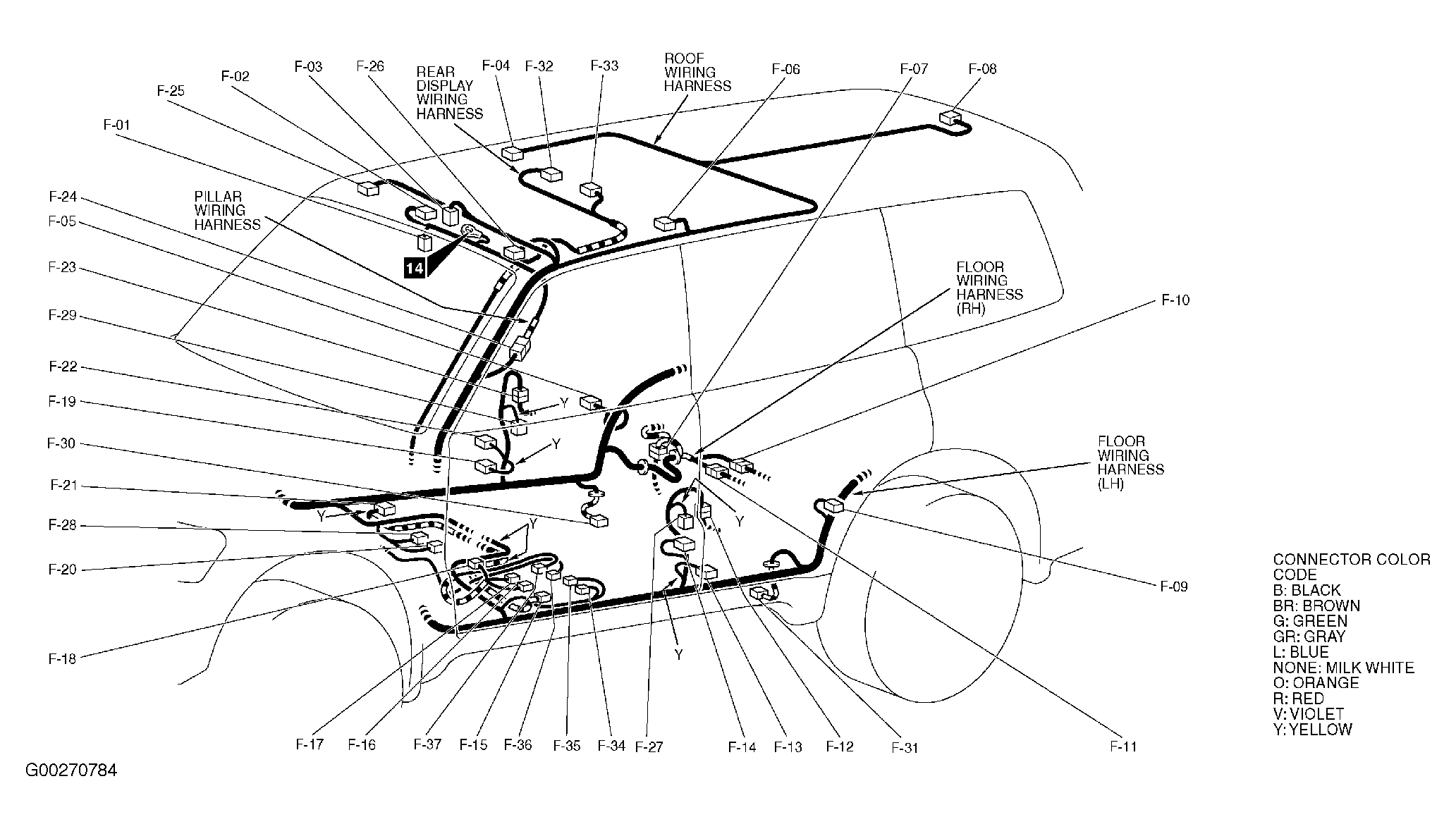

Fig 97: Front Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

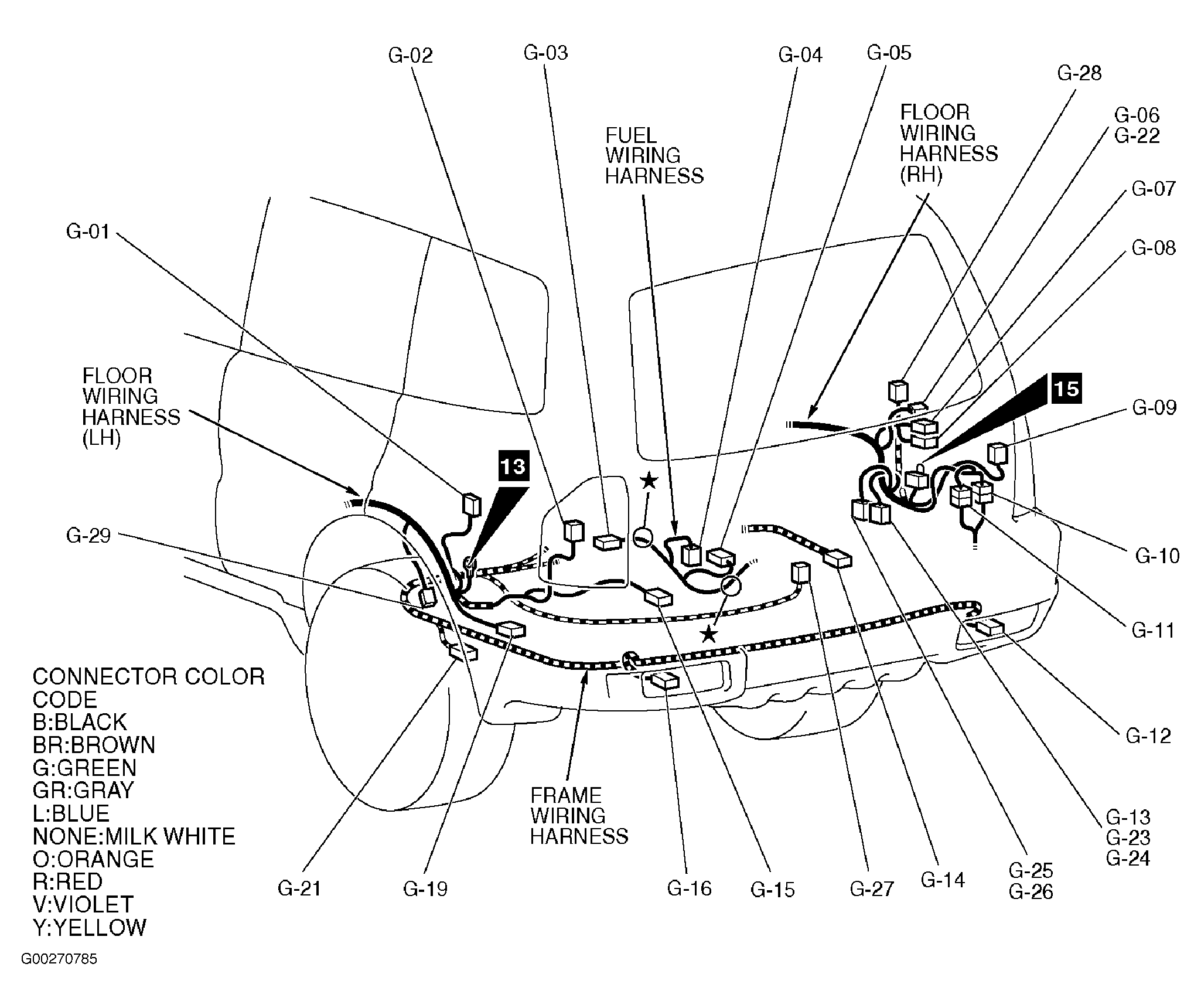

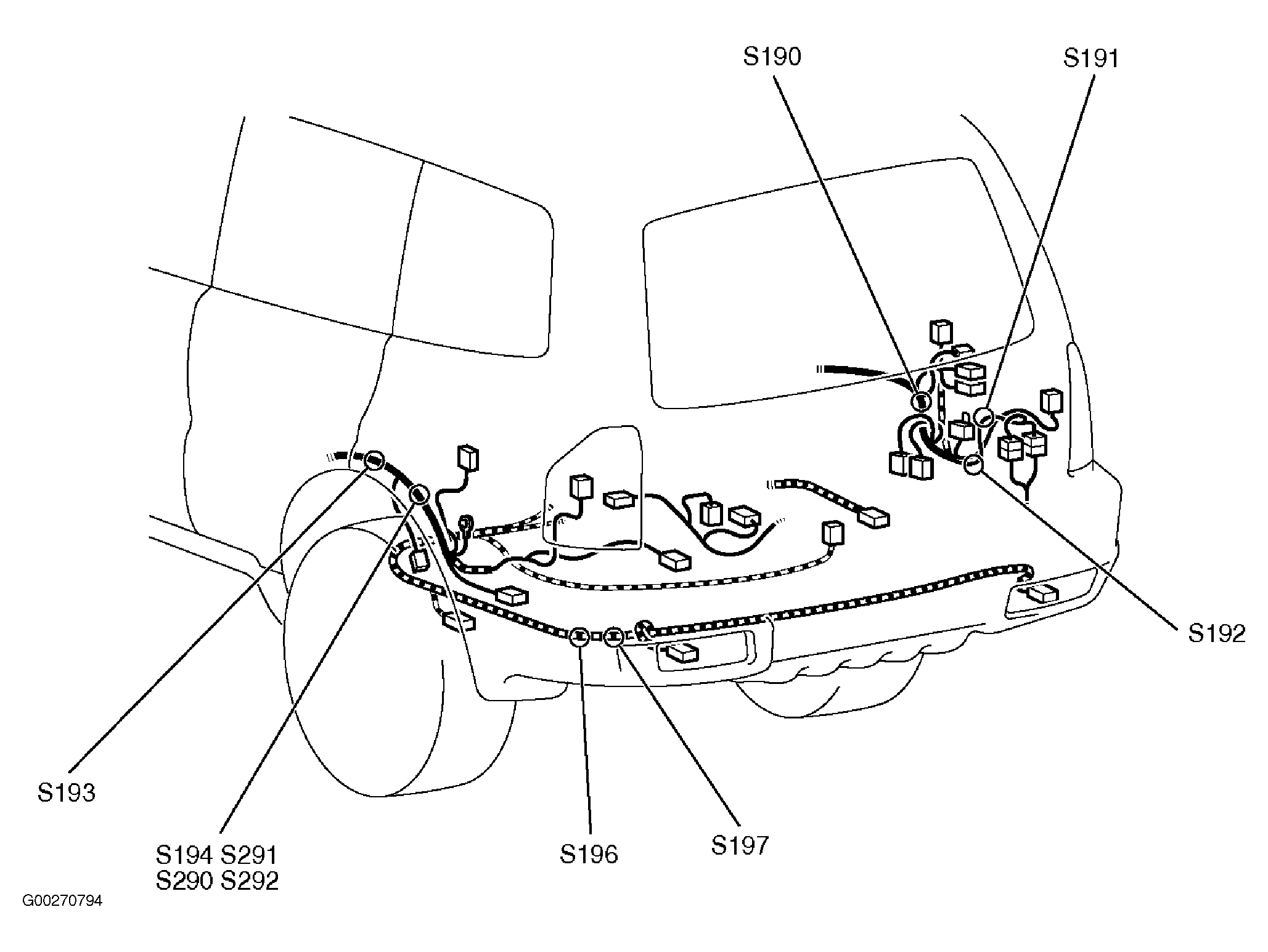

Fig 98: Rear Floor & Under Floor
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

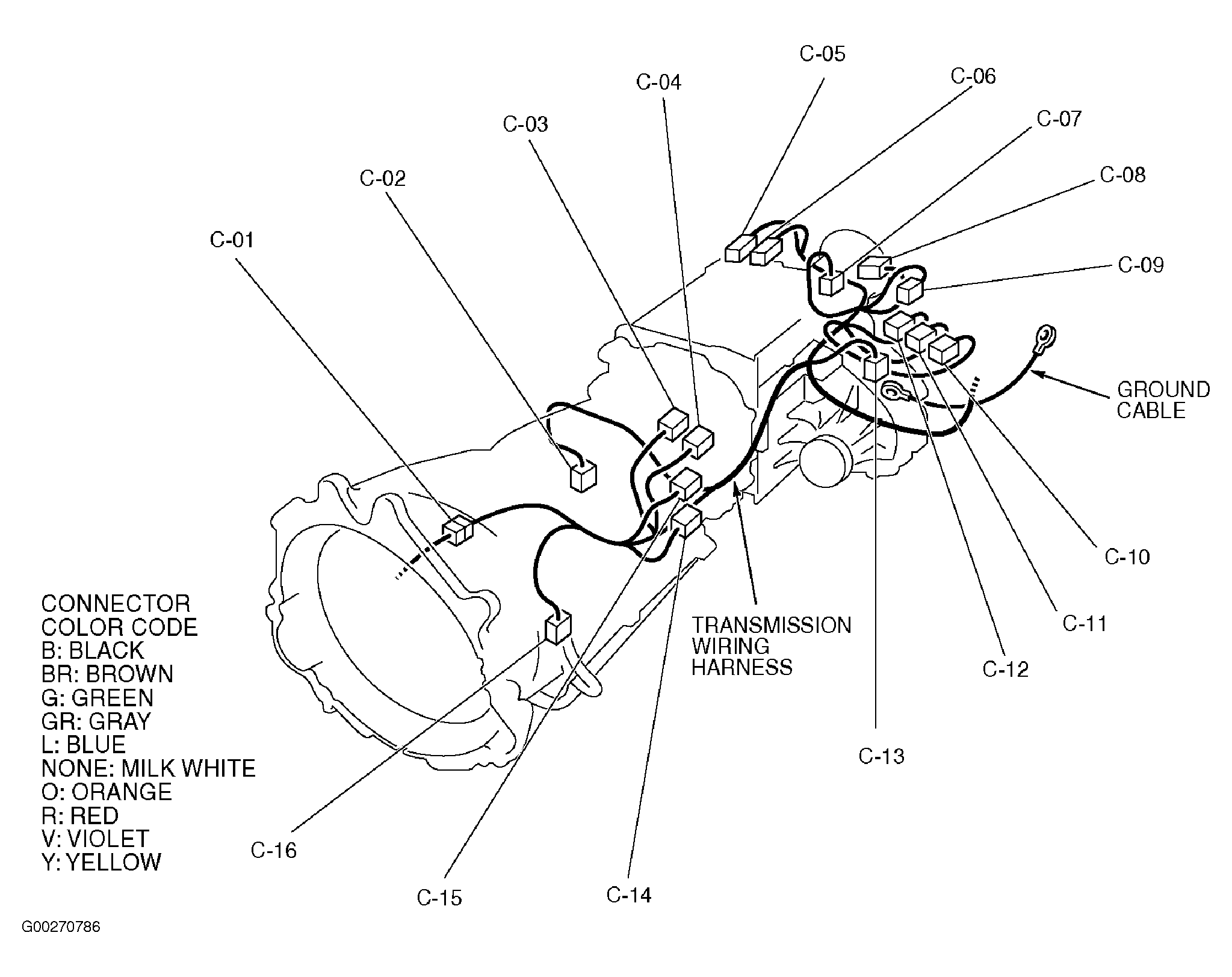

Fig 99: Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

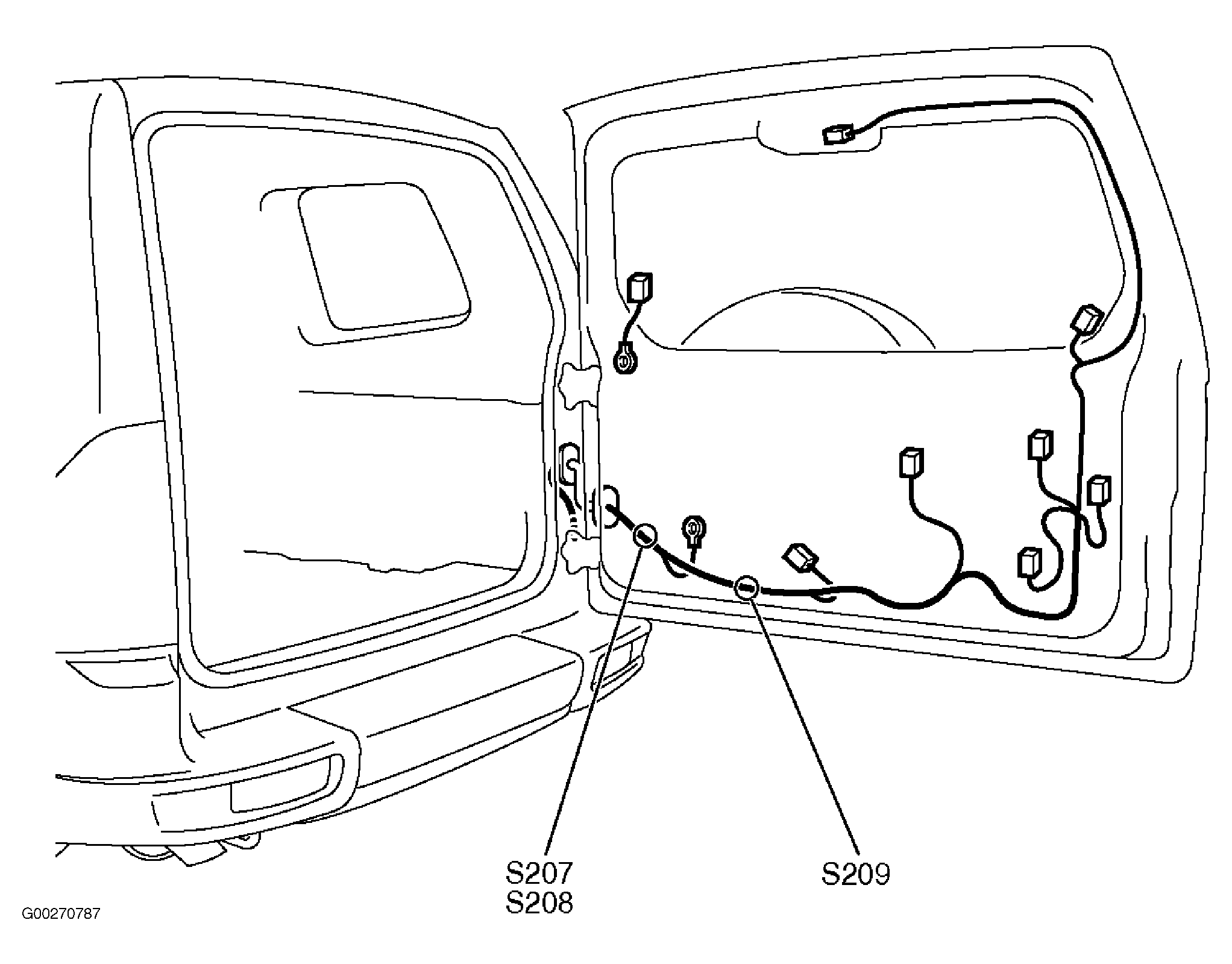

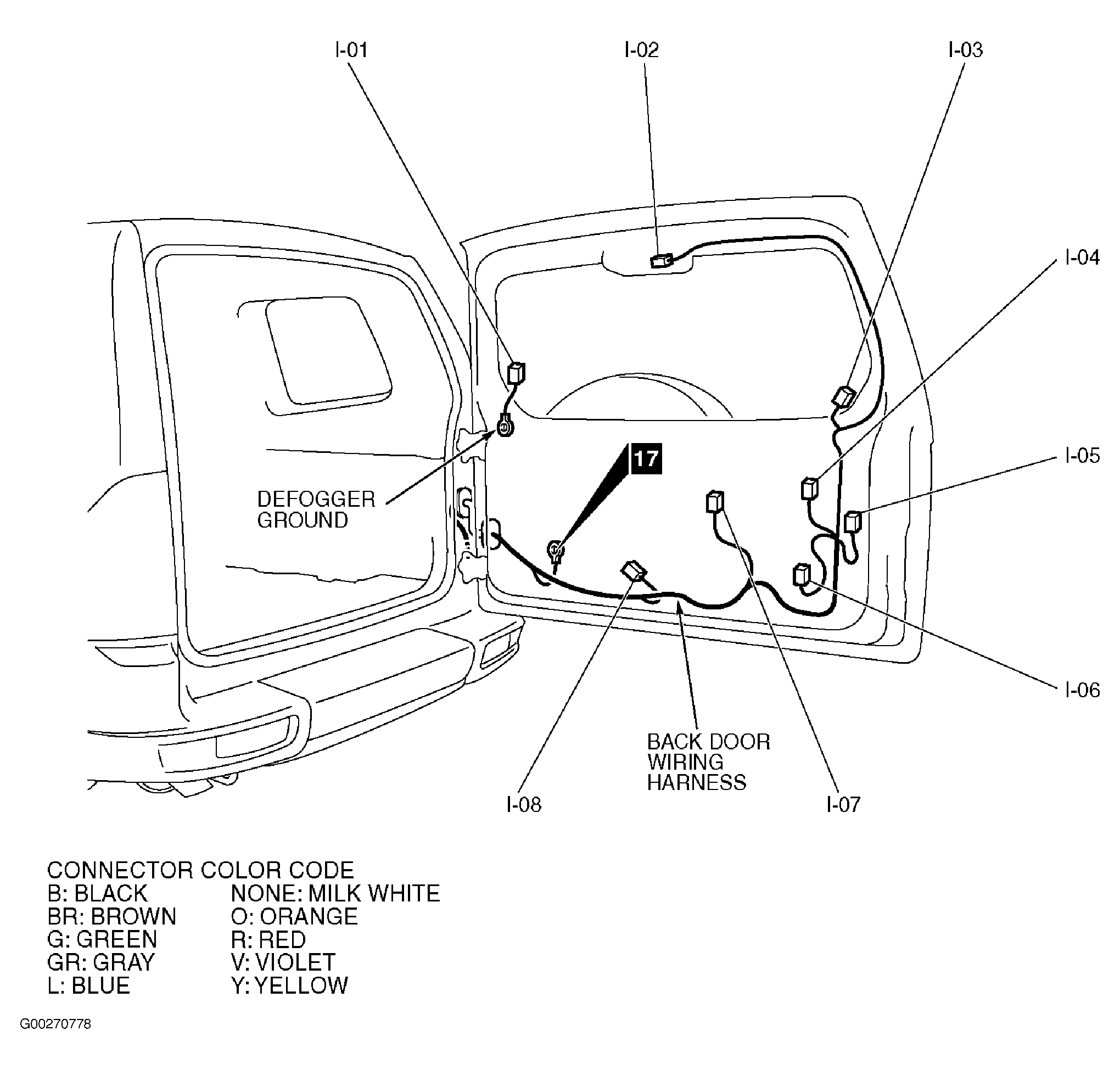

Fig 100: Back Door
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

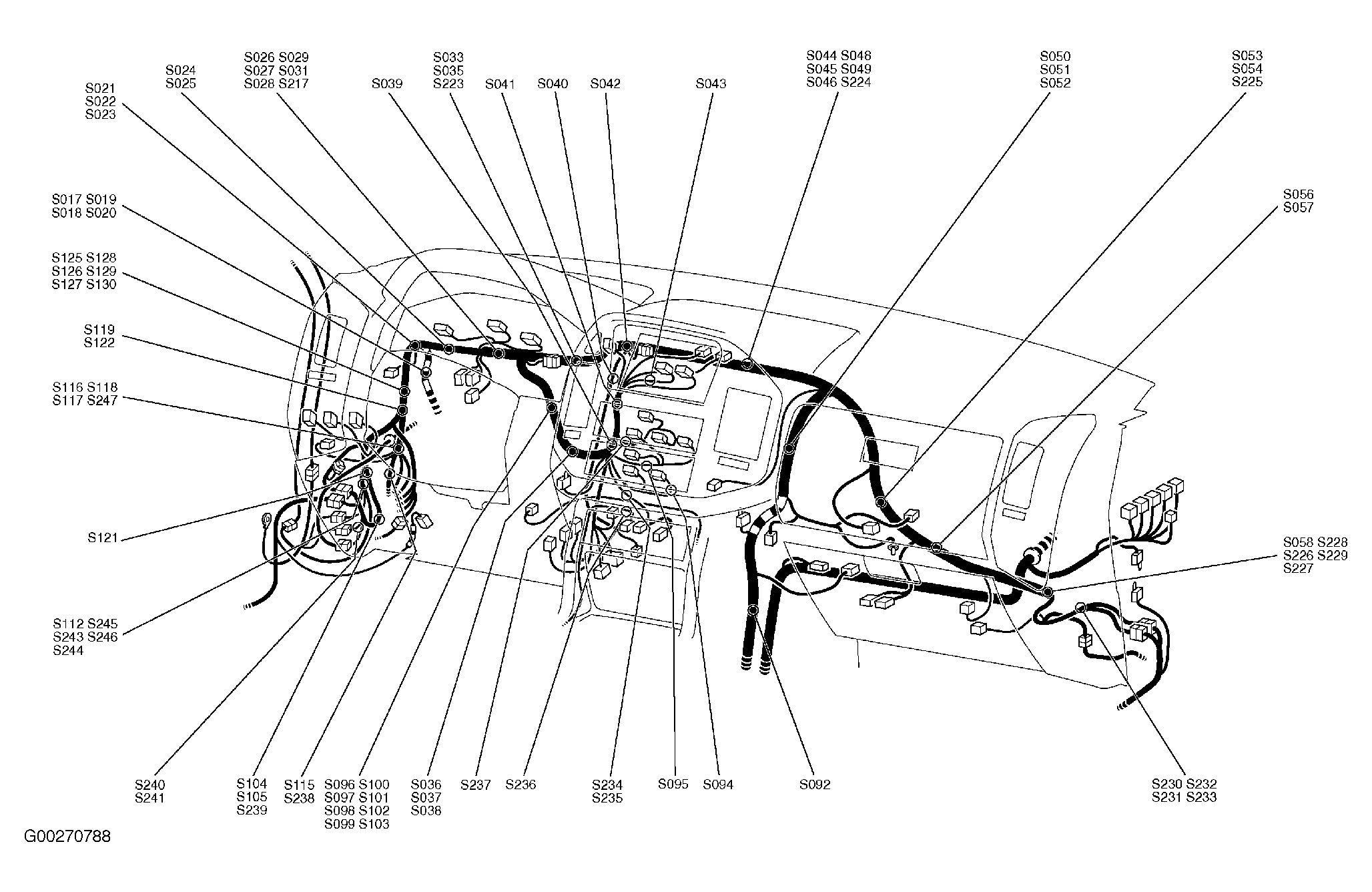

Fig 101: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

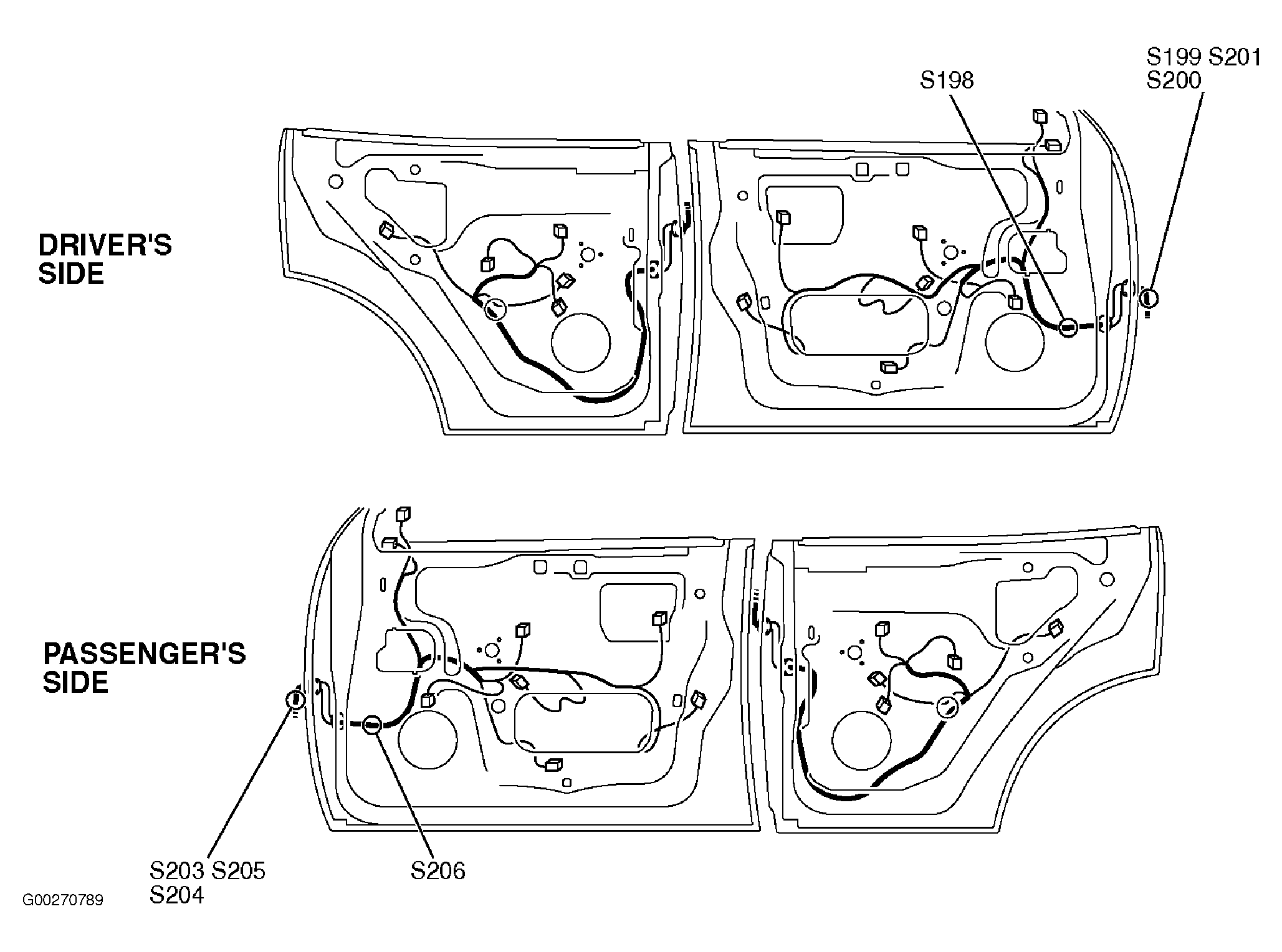

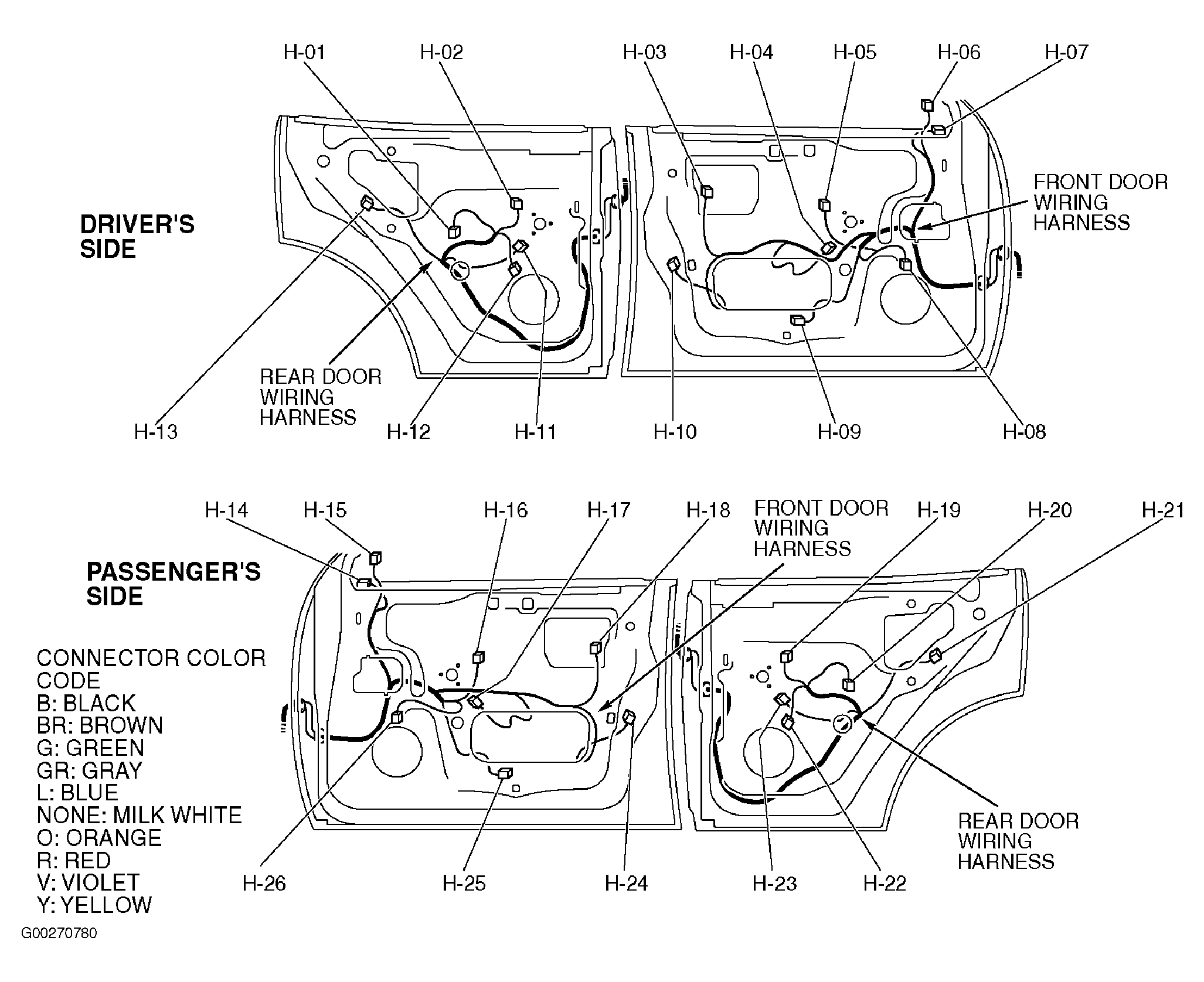

Fig 102: Side Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 103: Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

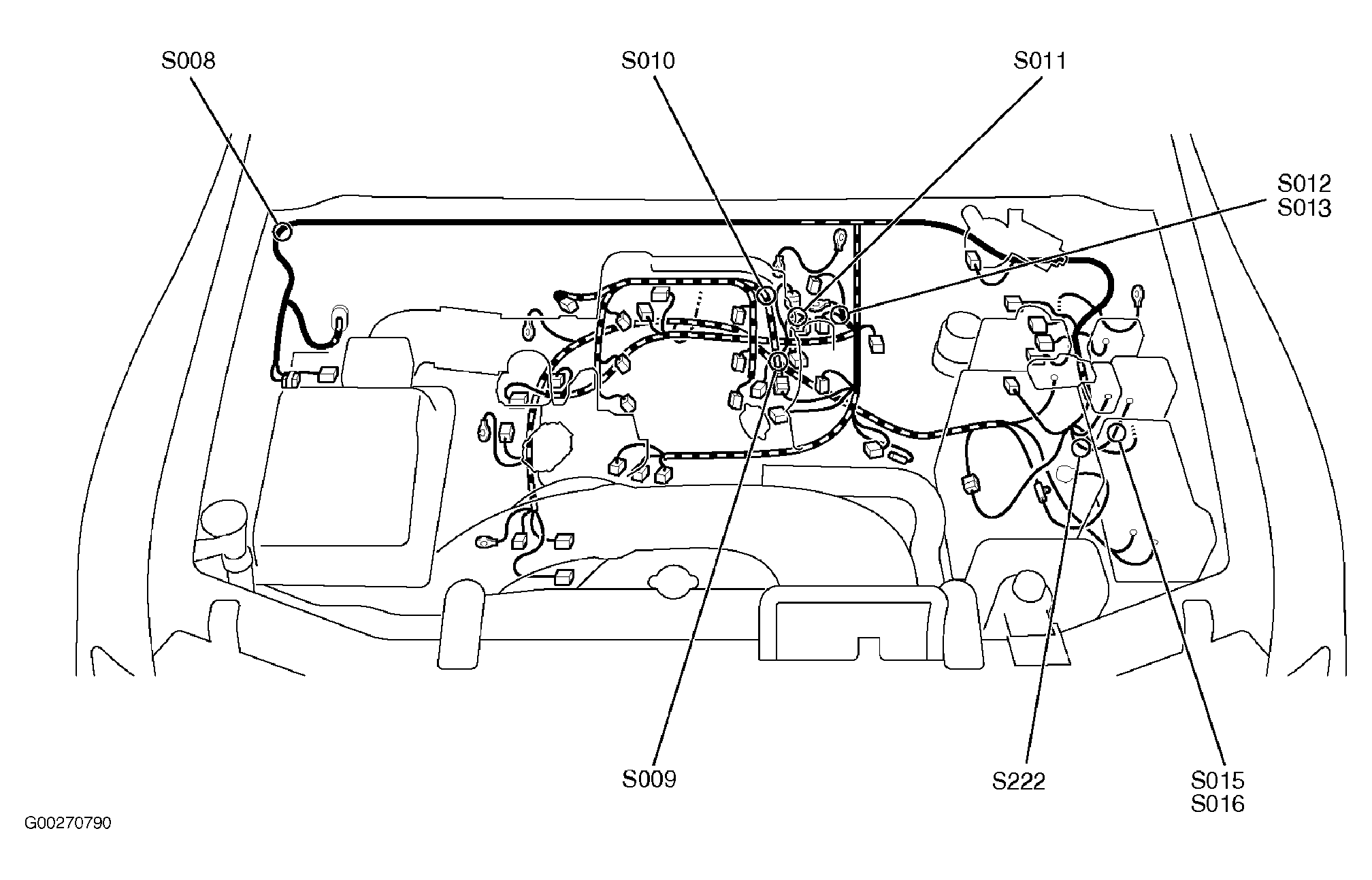

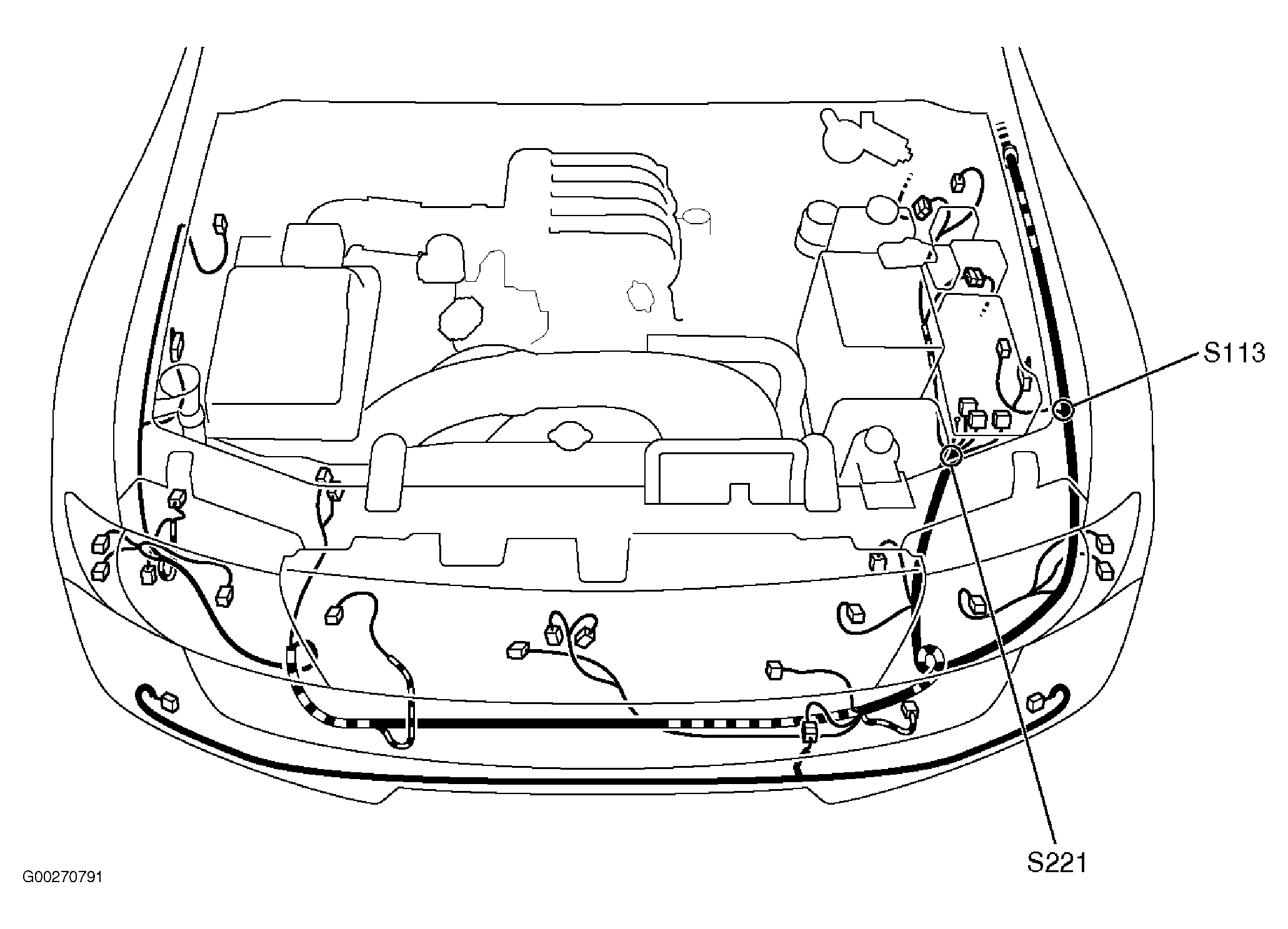

Fig 104: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

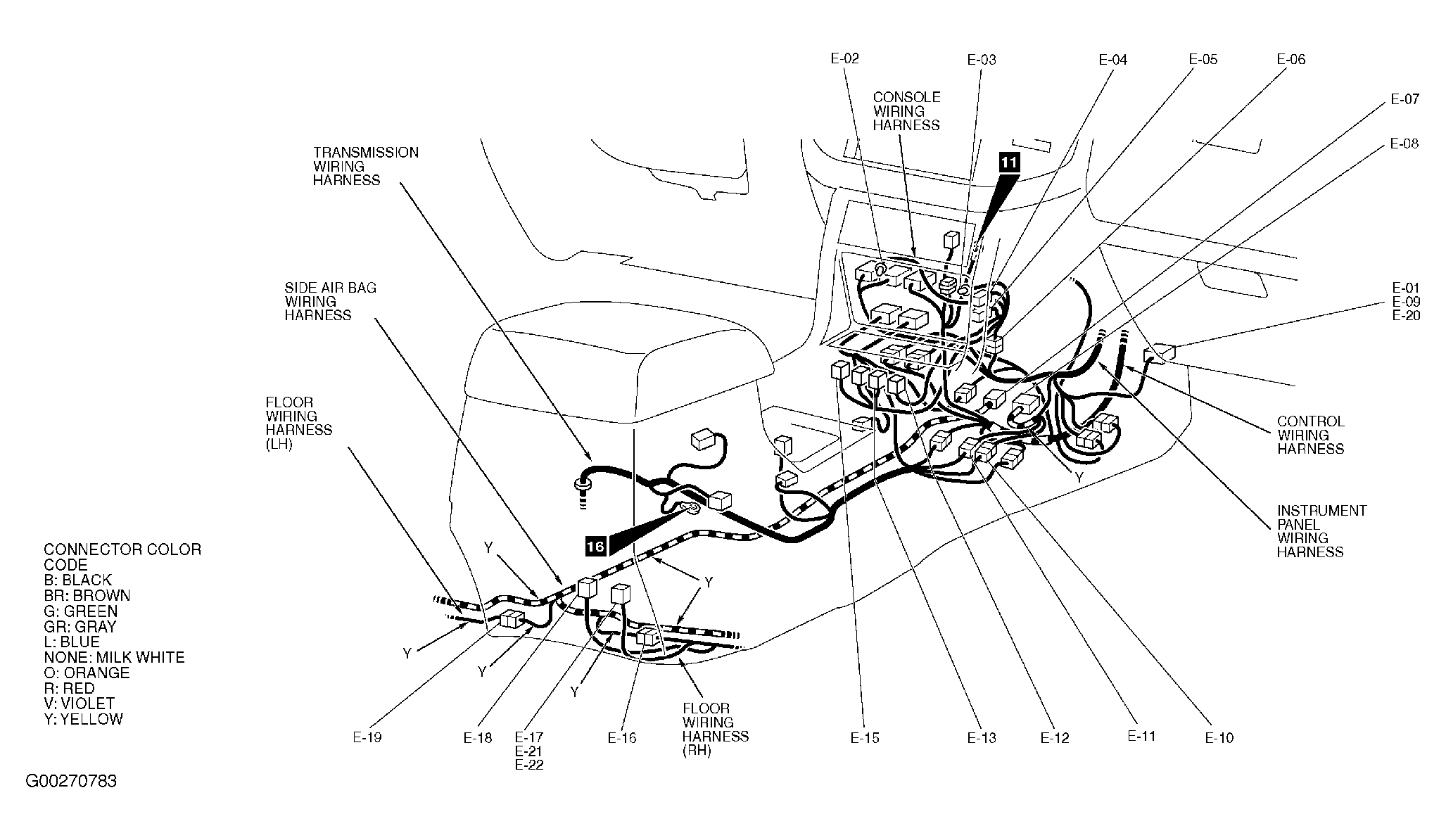

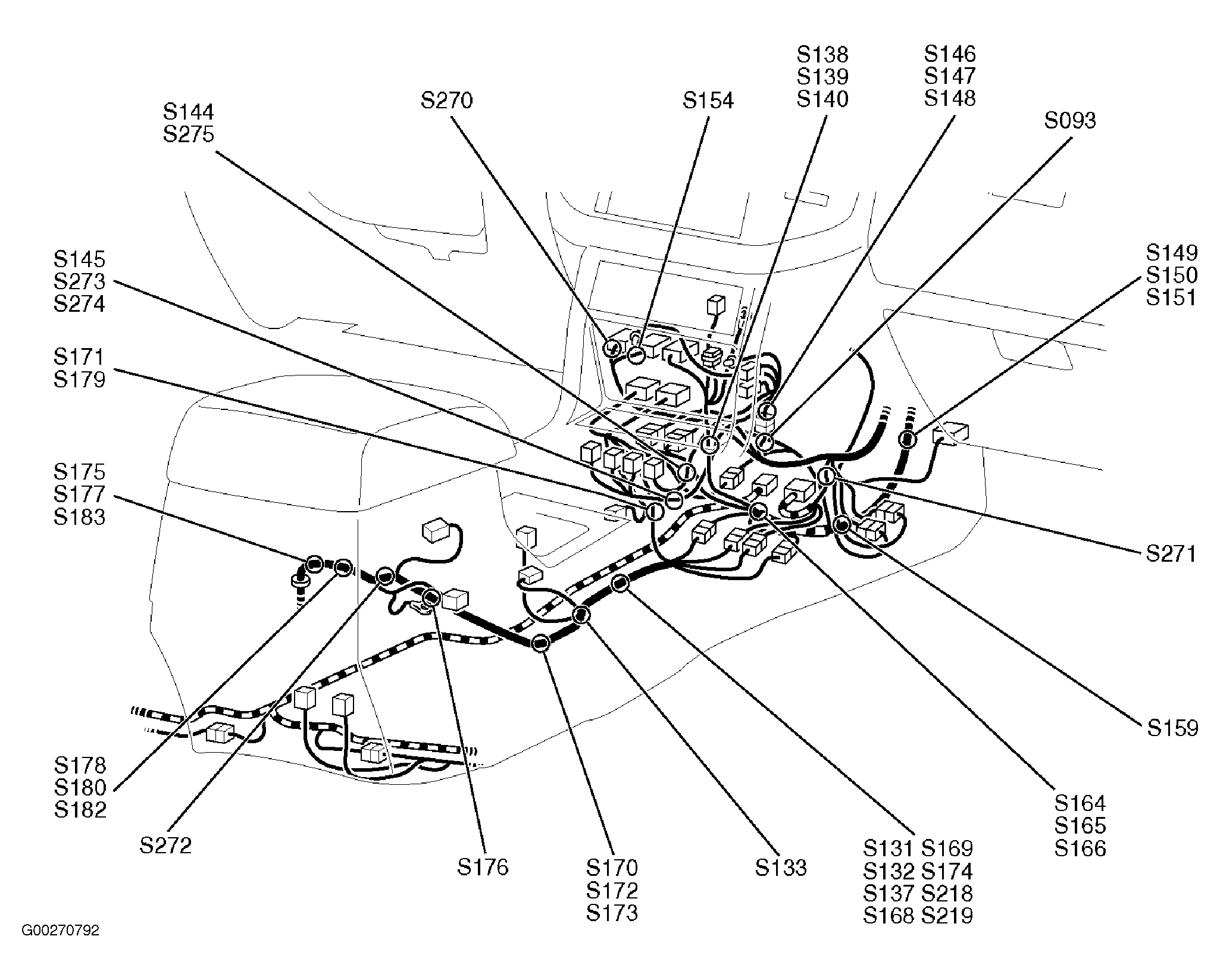

Fig 105: Floor Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 106: Front Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 107: Rear Floor & Under Floor
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
