Disassembly And Assembly: Notes

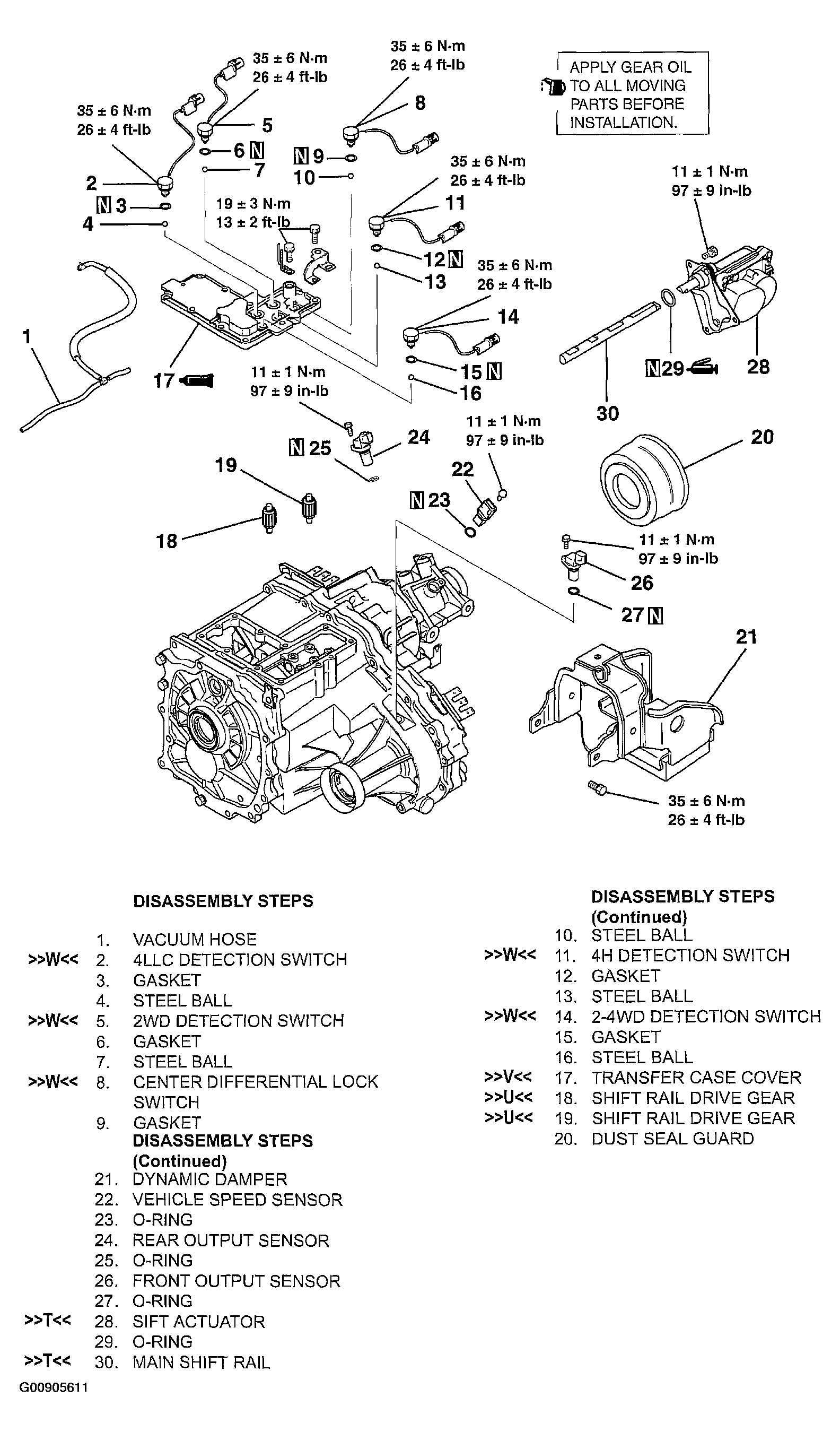

Fig 1: Exploded View Of Transfer (1 Of 3)
G00905611Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

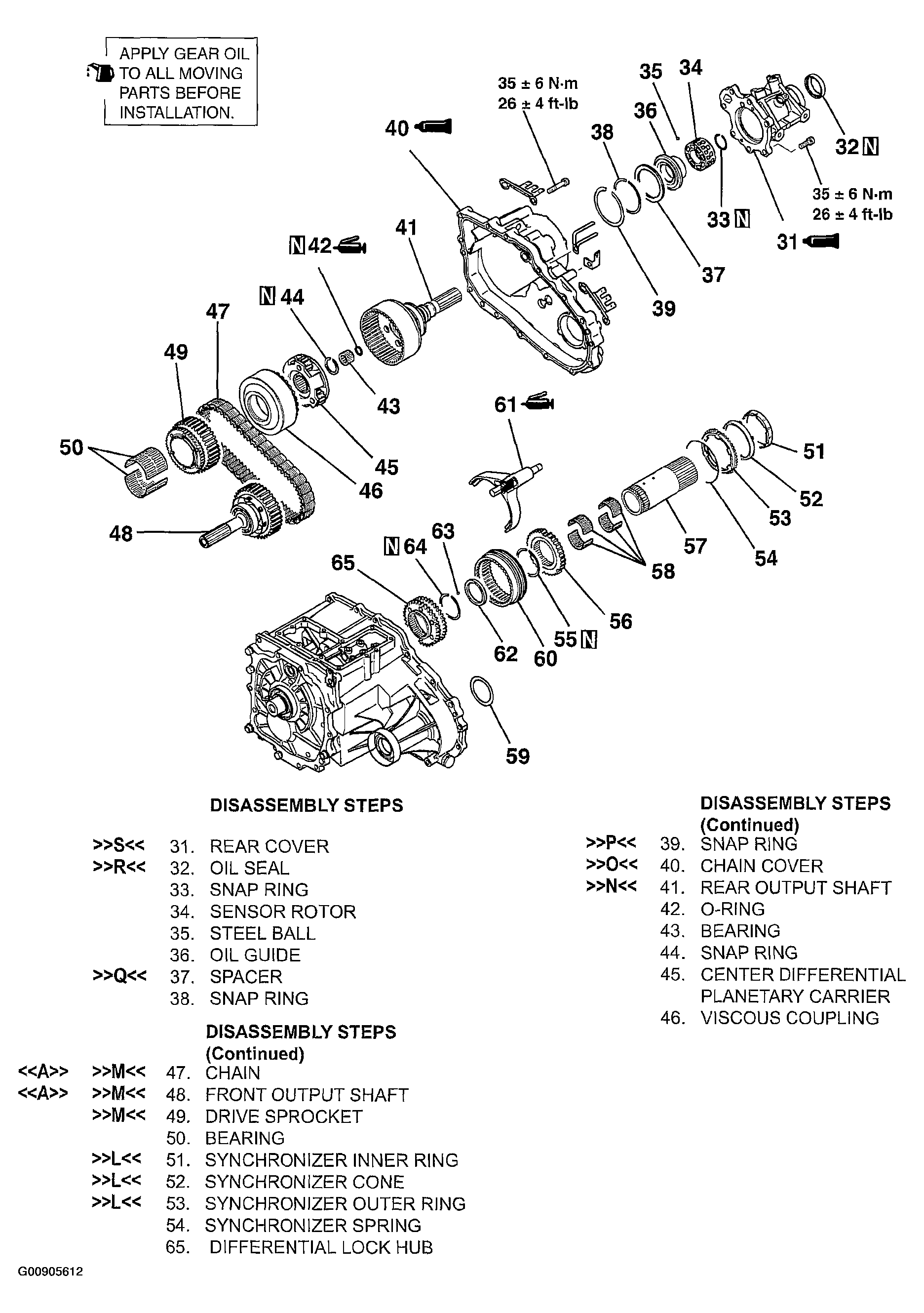

Fig 2: Exploded View Of Transfer (2 Of 3)
G00905612Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

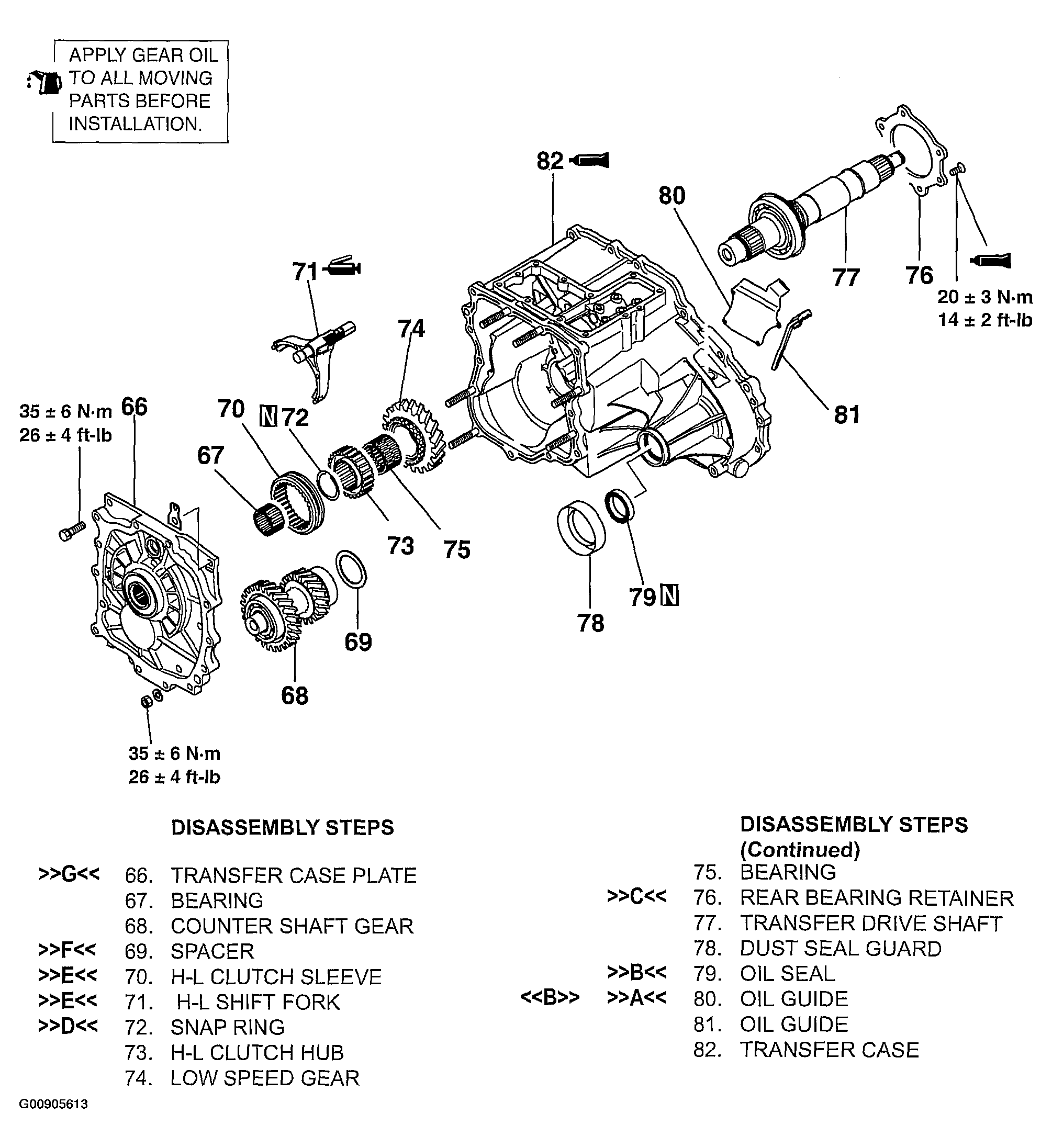

Fig 3: Exploded View Of Transfer (3 Of 3)
G00905613Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

Required Special Tools:
