Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

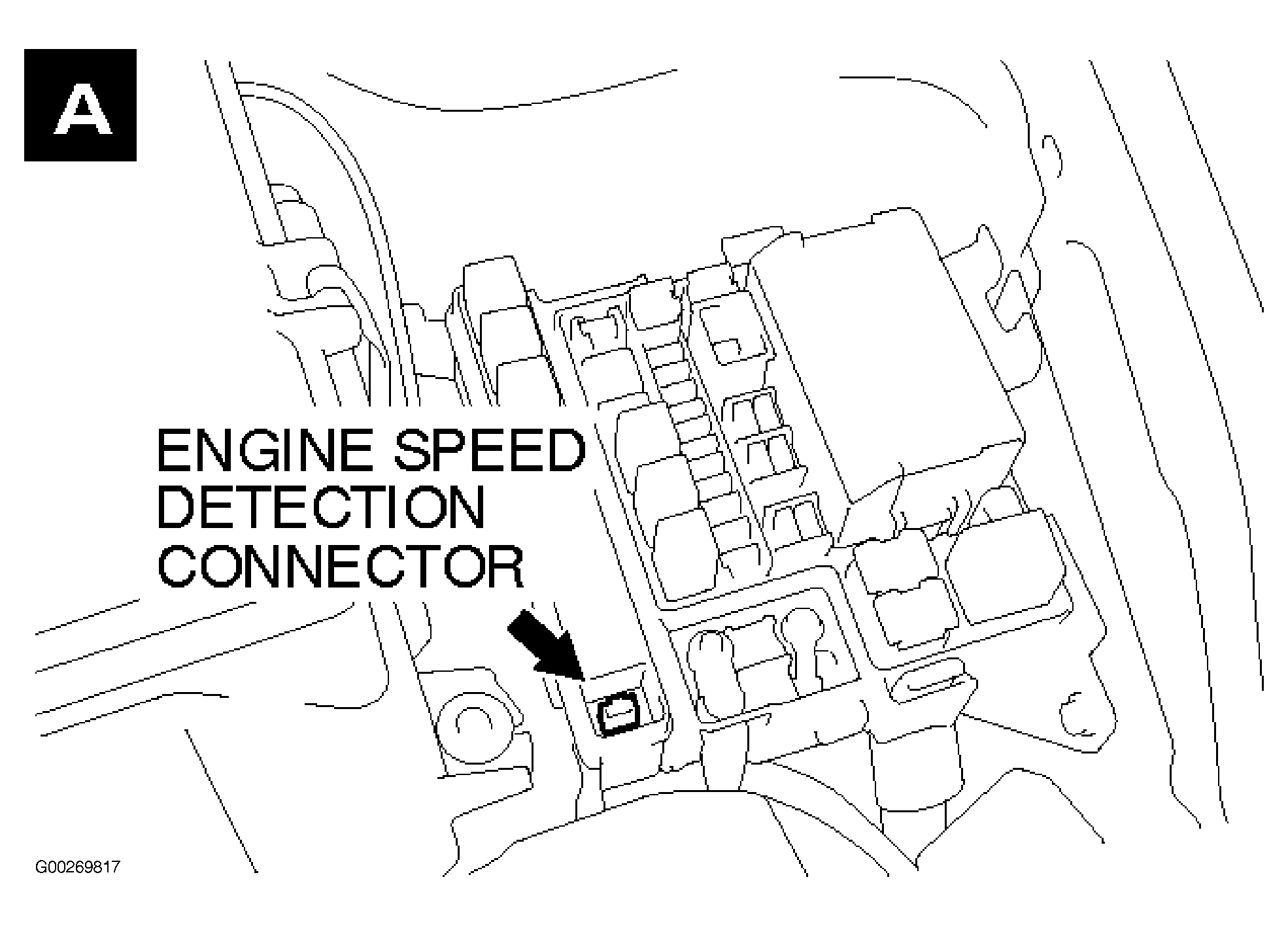

Fig 1: Control Units (1 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Control Units (2 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Control Units (3 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Control Units (4 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Control Units (5 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Control Units (6 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Control Units (7 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Control Units (8 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Control Units (9 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Control Units (10 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Control Units (11 Of 11)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

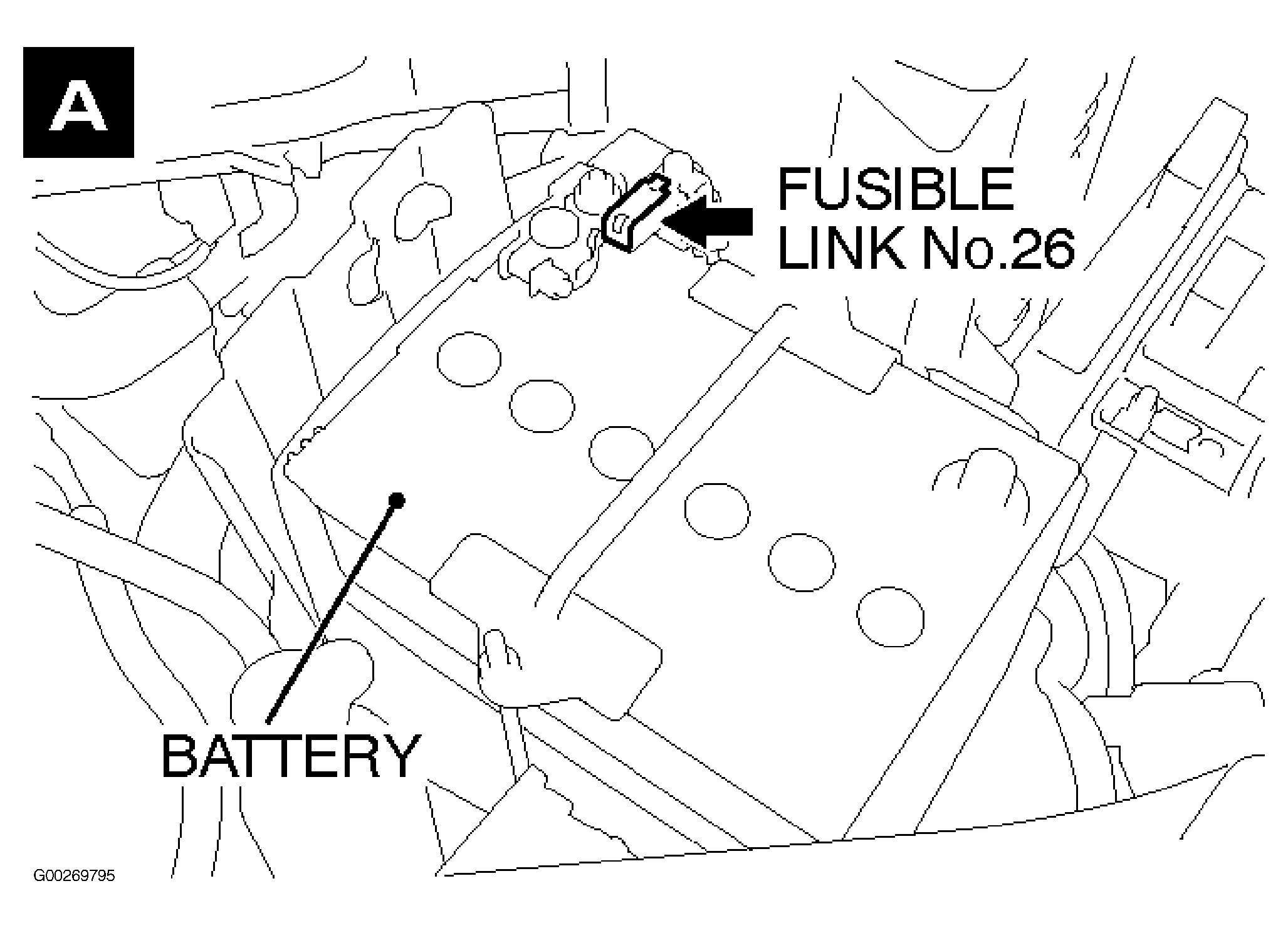

Fig 12: Fusible Links & Fuses (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Fusible Links & Fuses (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

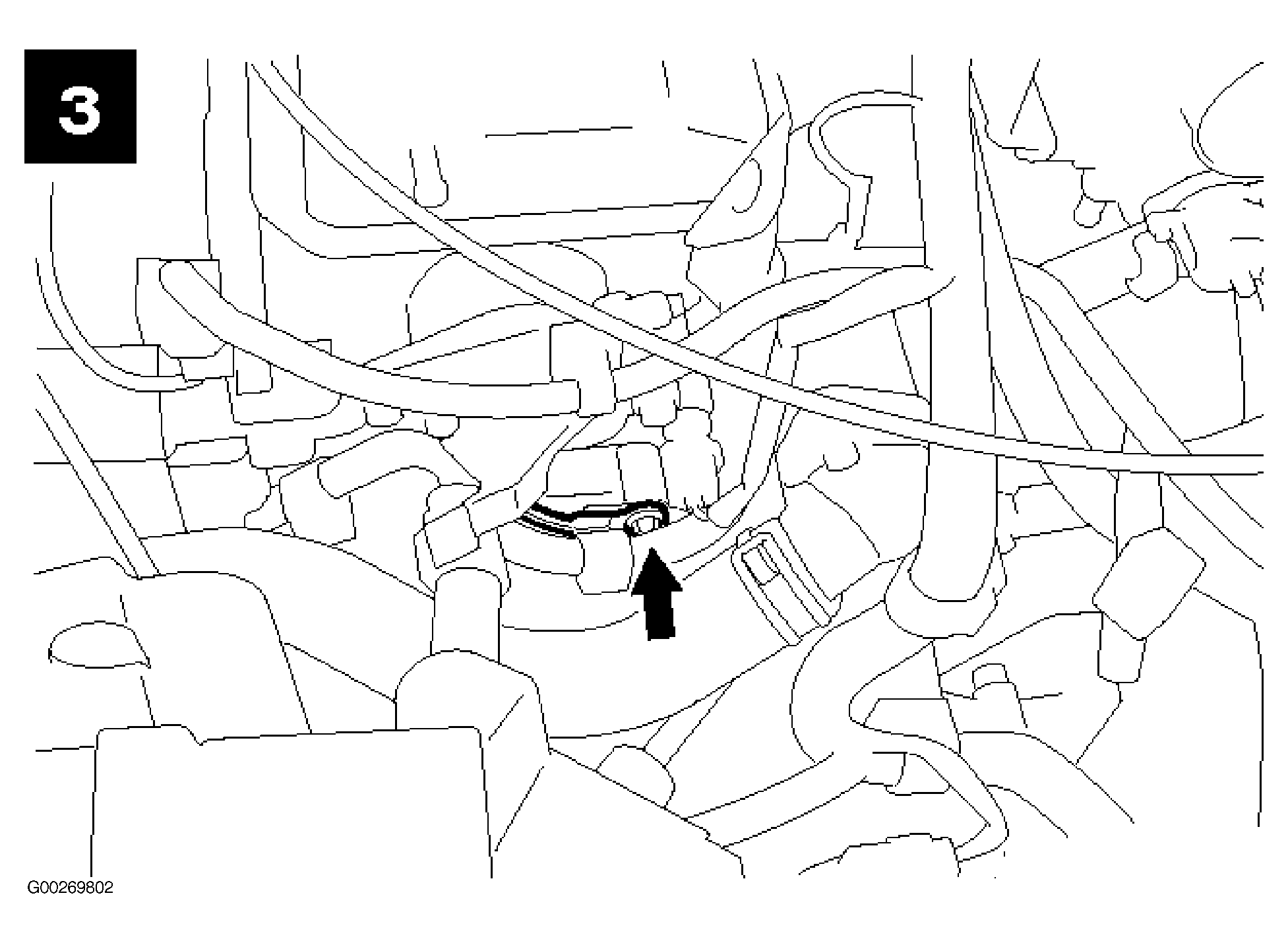

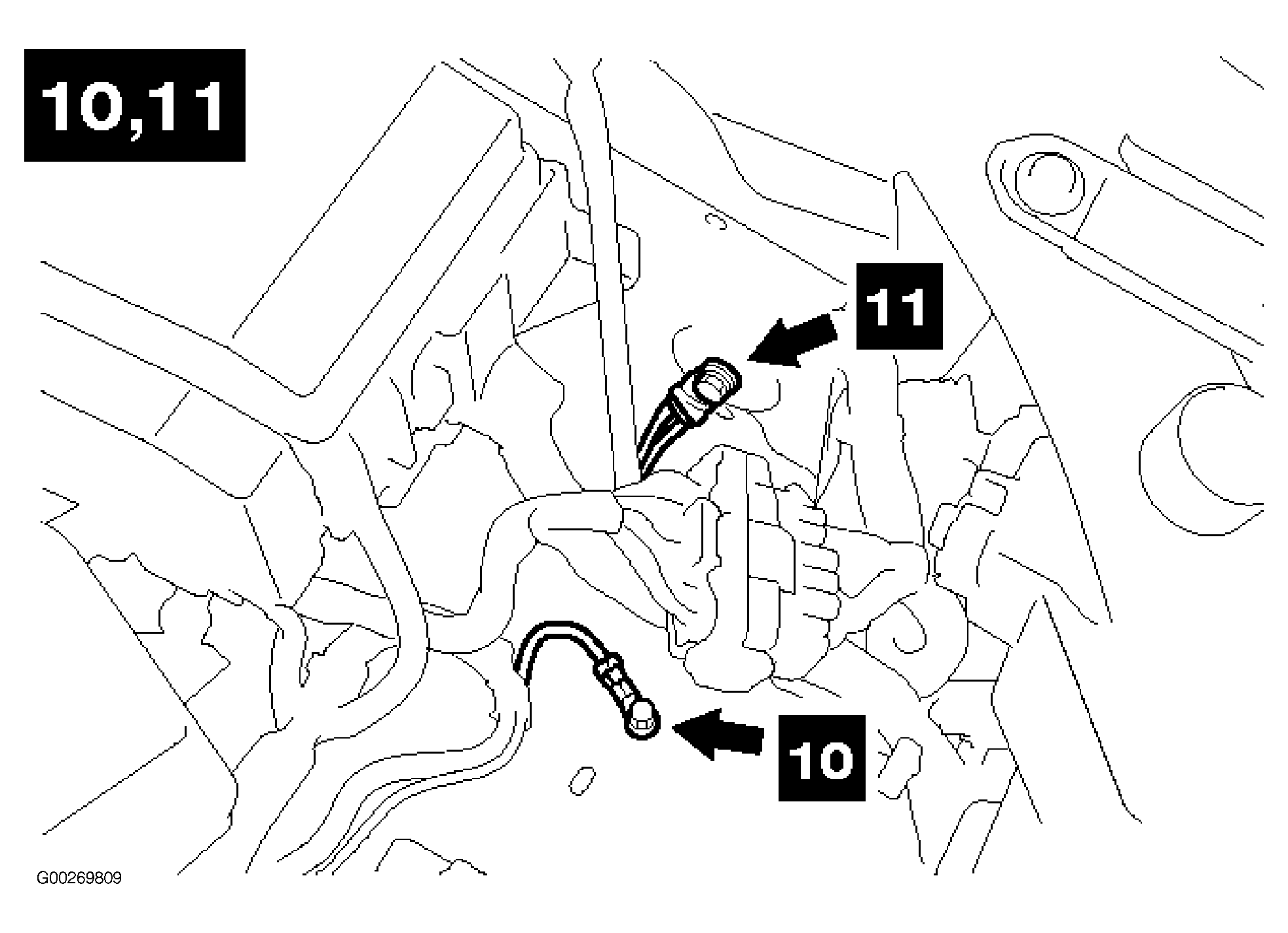

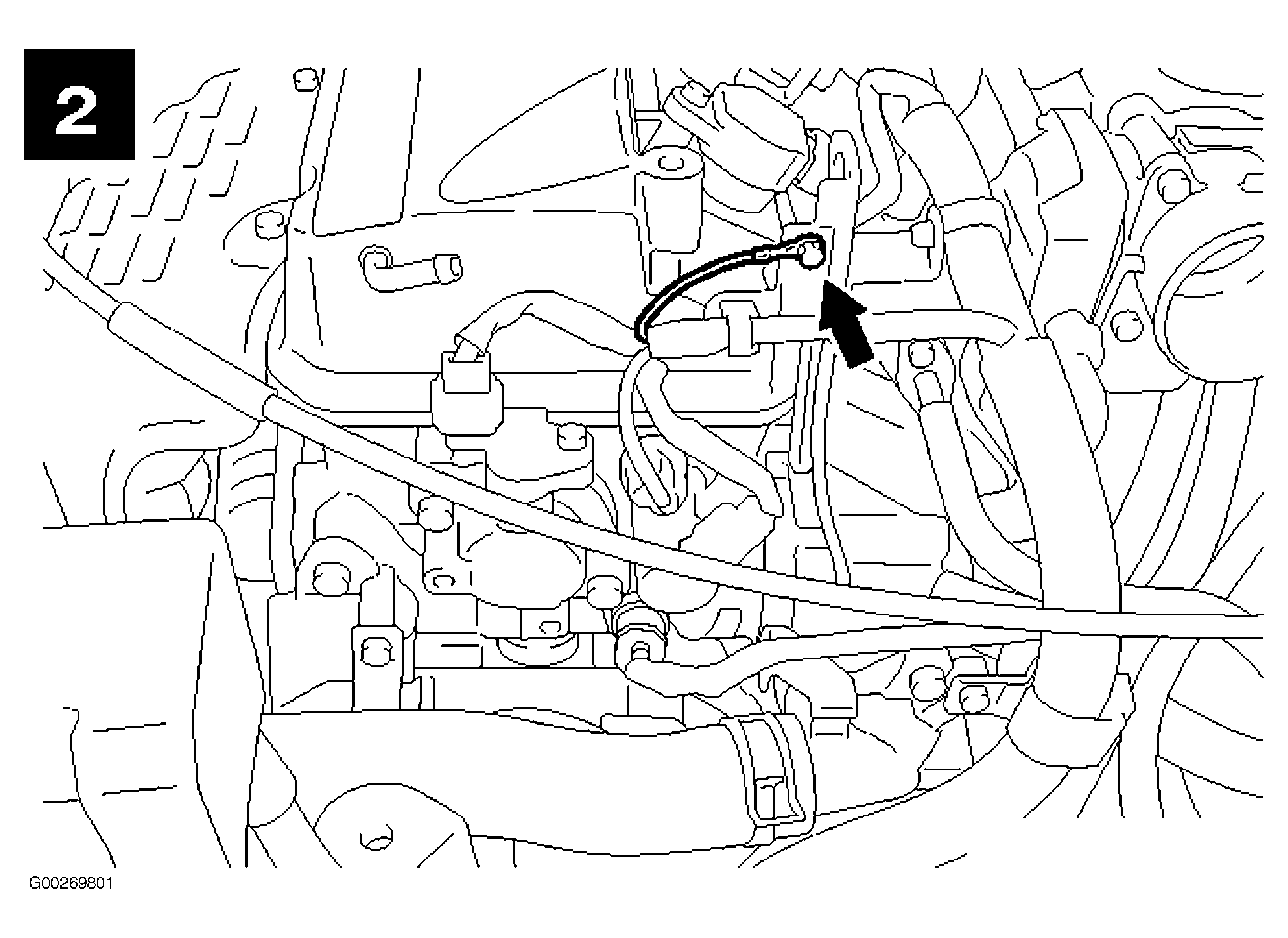

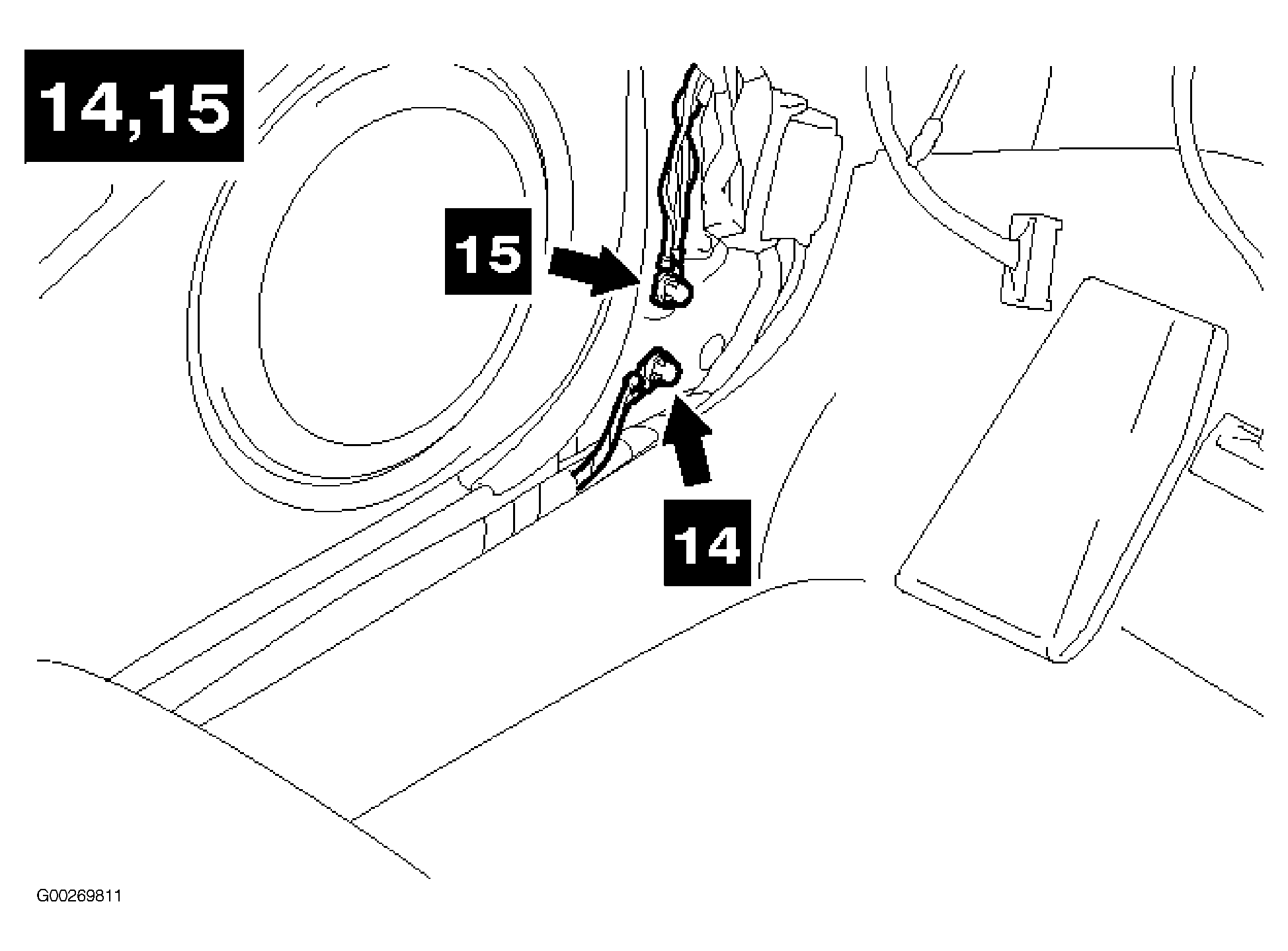

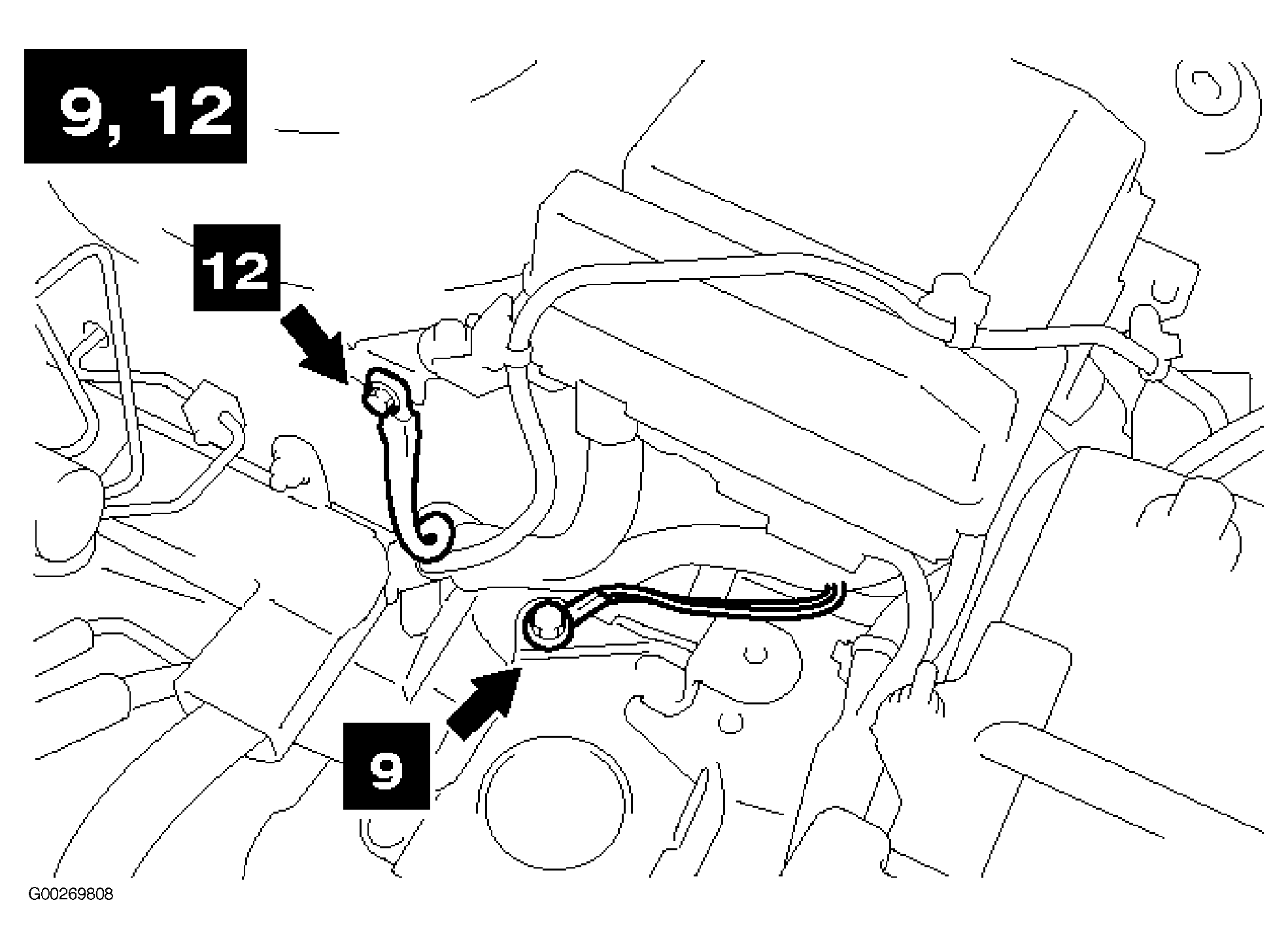

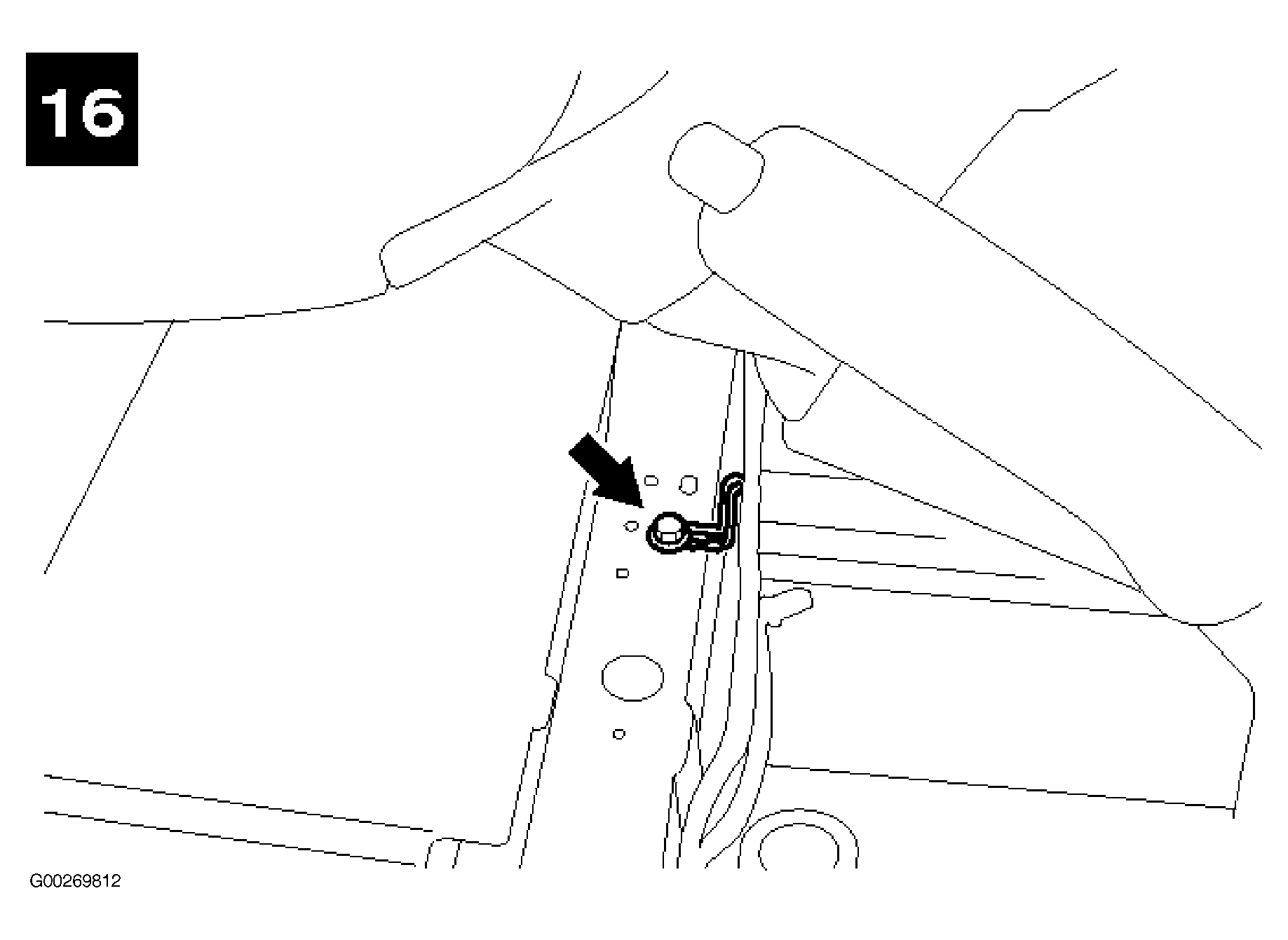

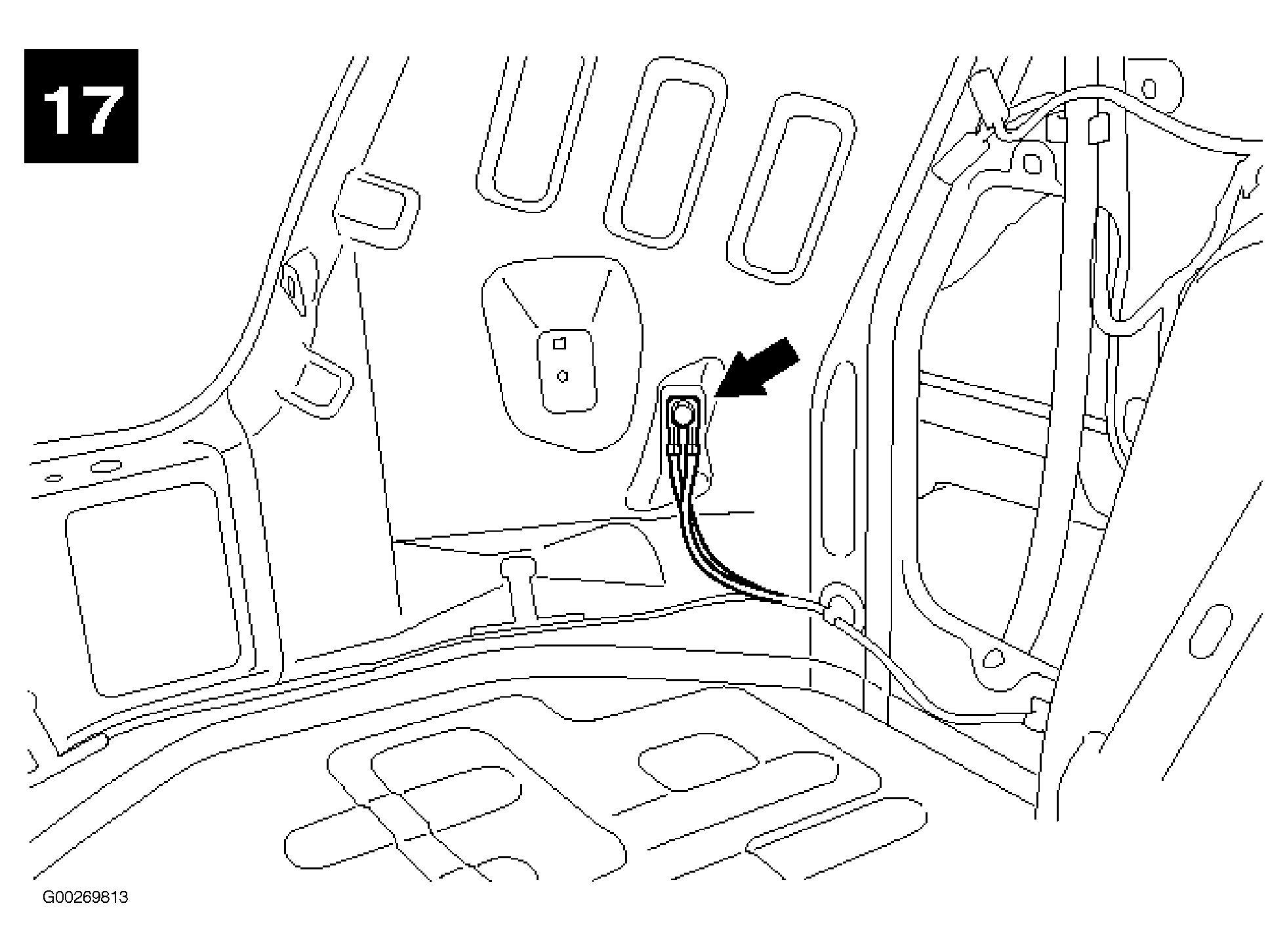

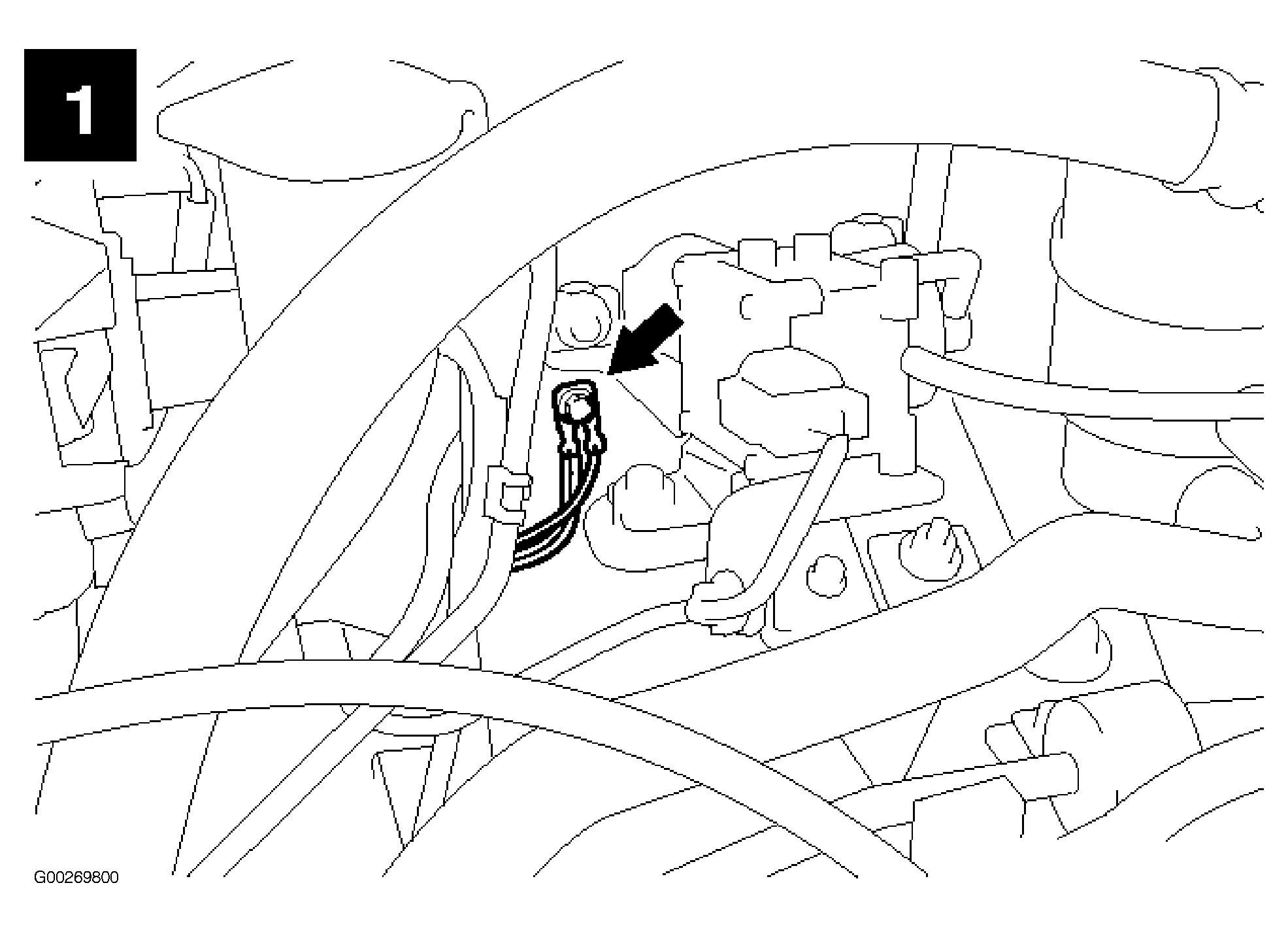

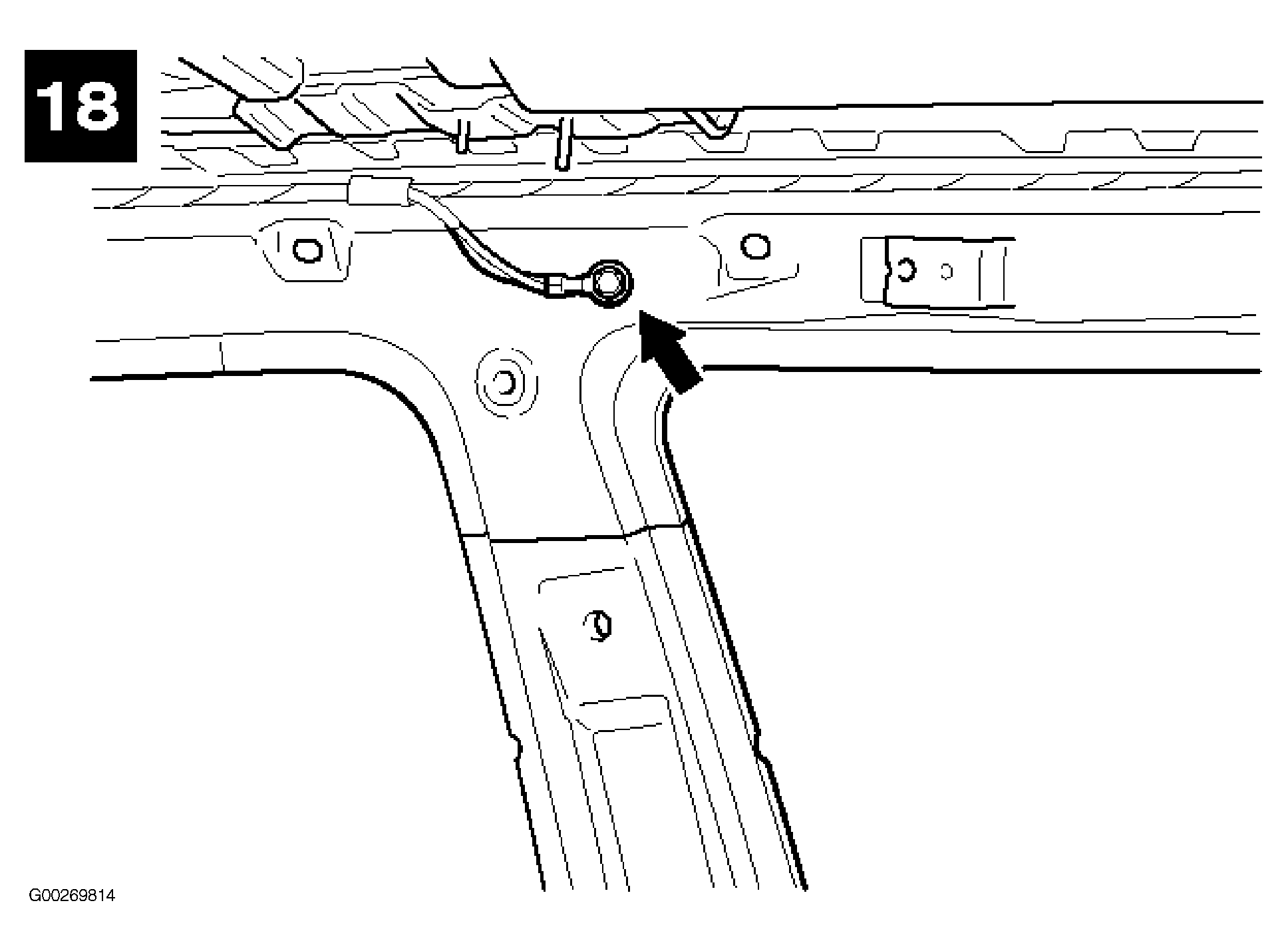

Fig 14: Grounds (1 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 15: Grounds (2 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Grounds (3 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

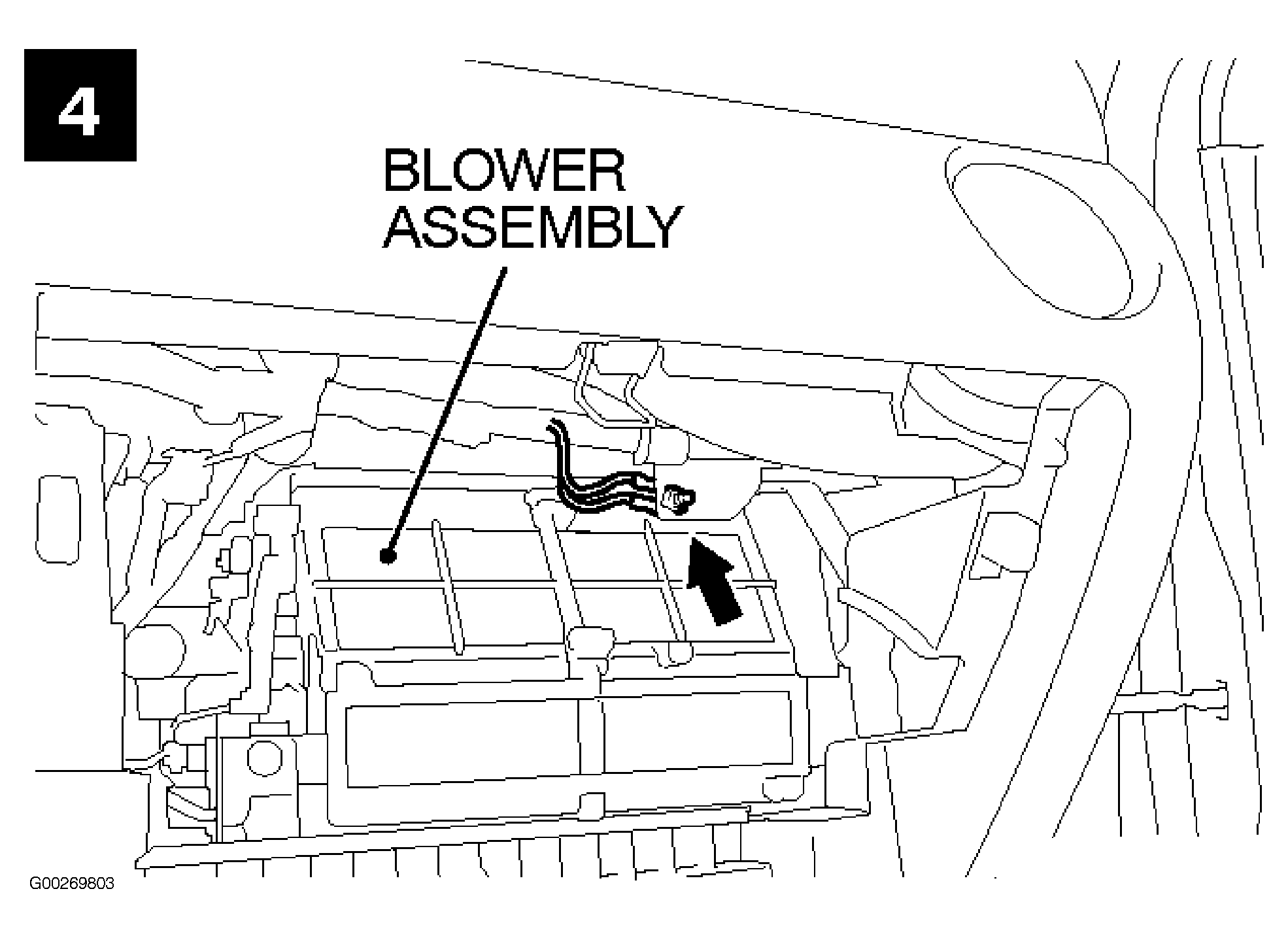

Fig 17: Grounds (4 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Grounds (5 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

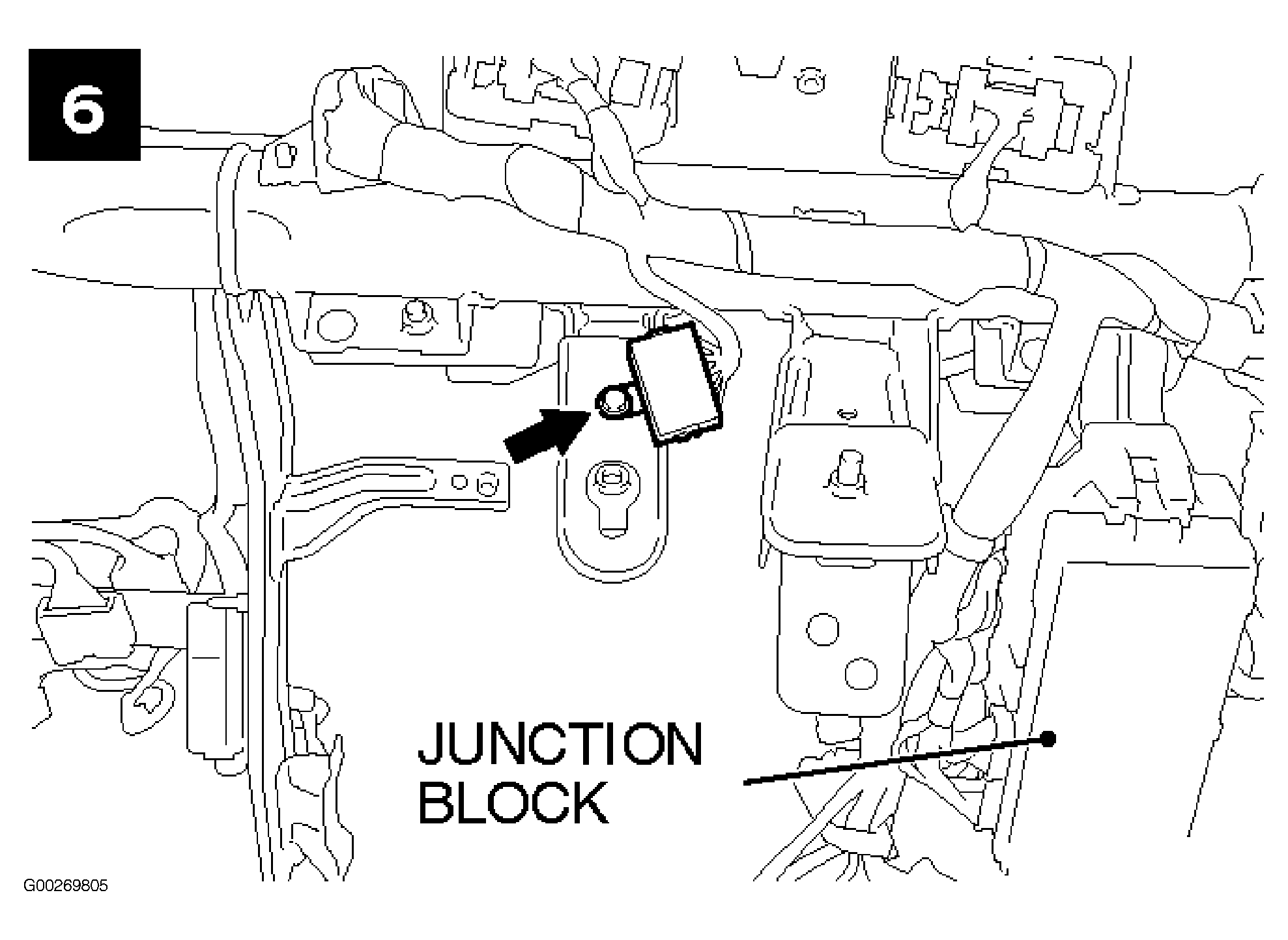

Fig 19: Grounds (6 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

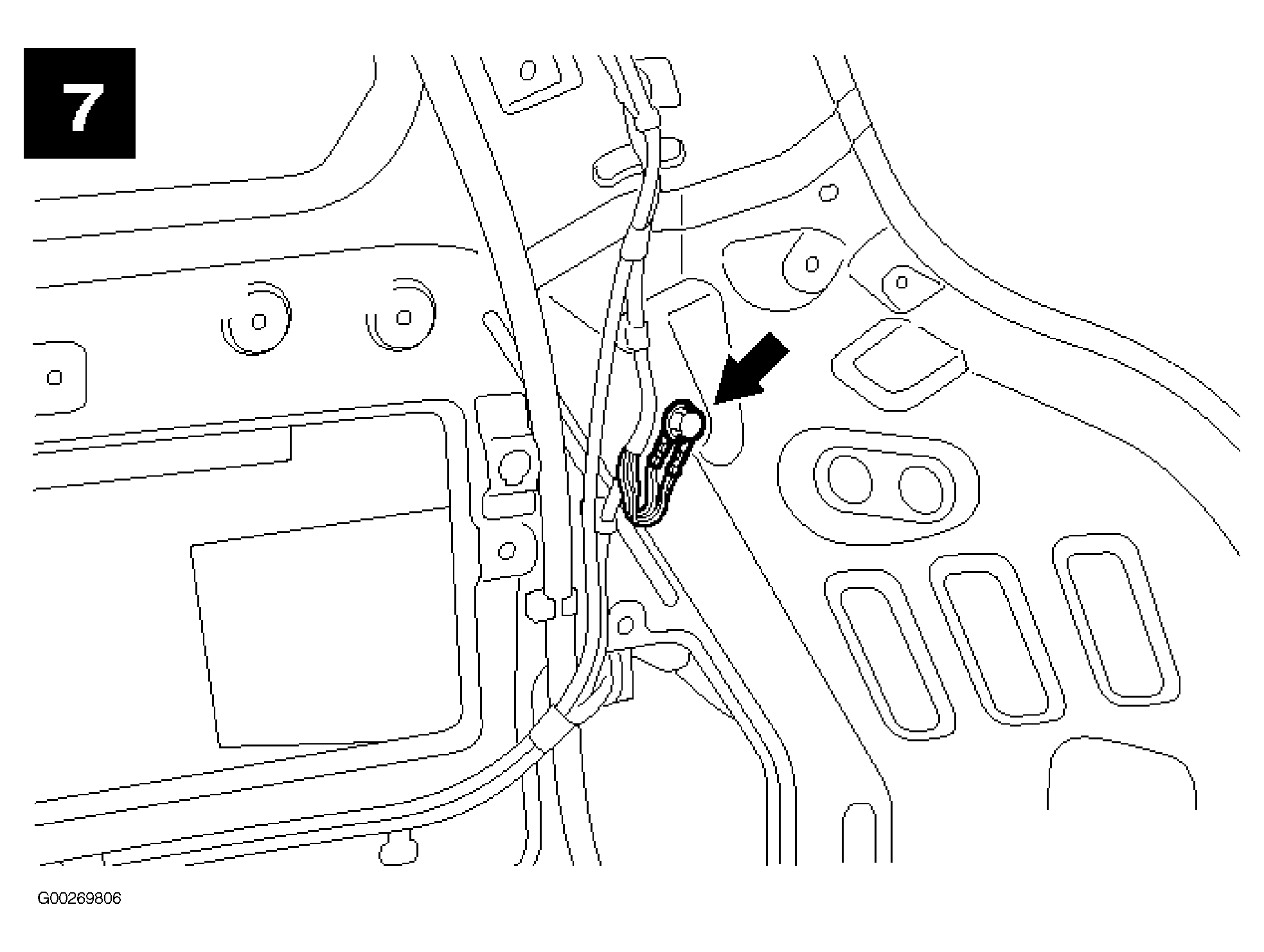

Fig 20: Grounds (7 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

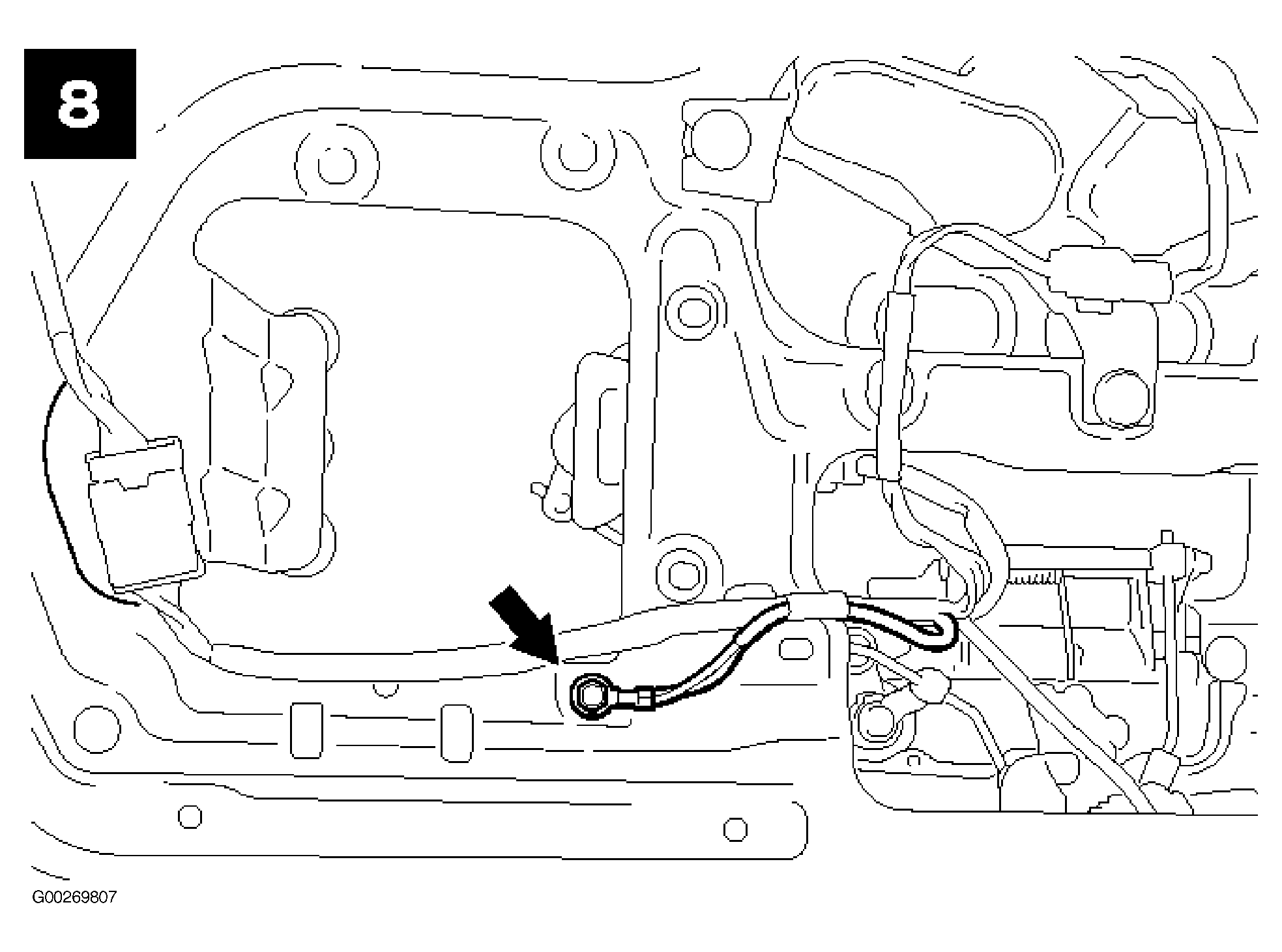

Fig 21: Grounds (8 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Grounds (9 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Grounds (10 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Grounds (11 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Grounds (12 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

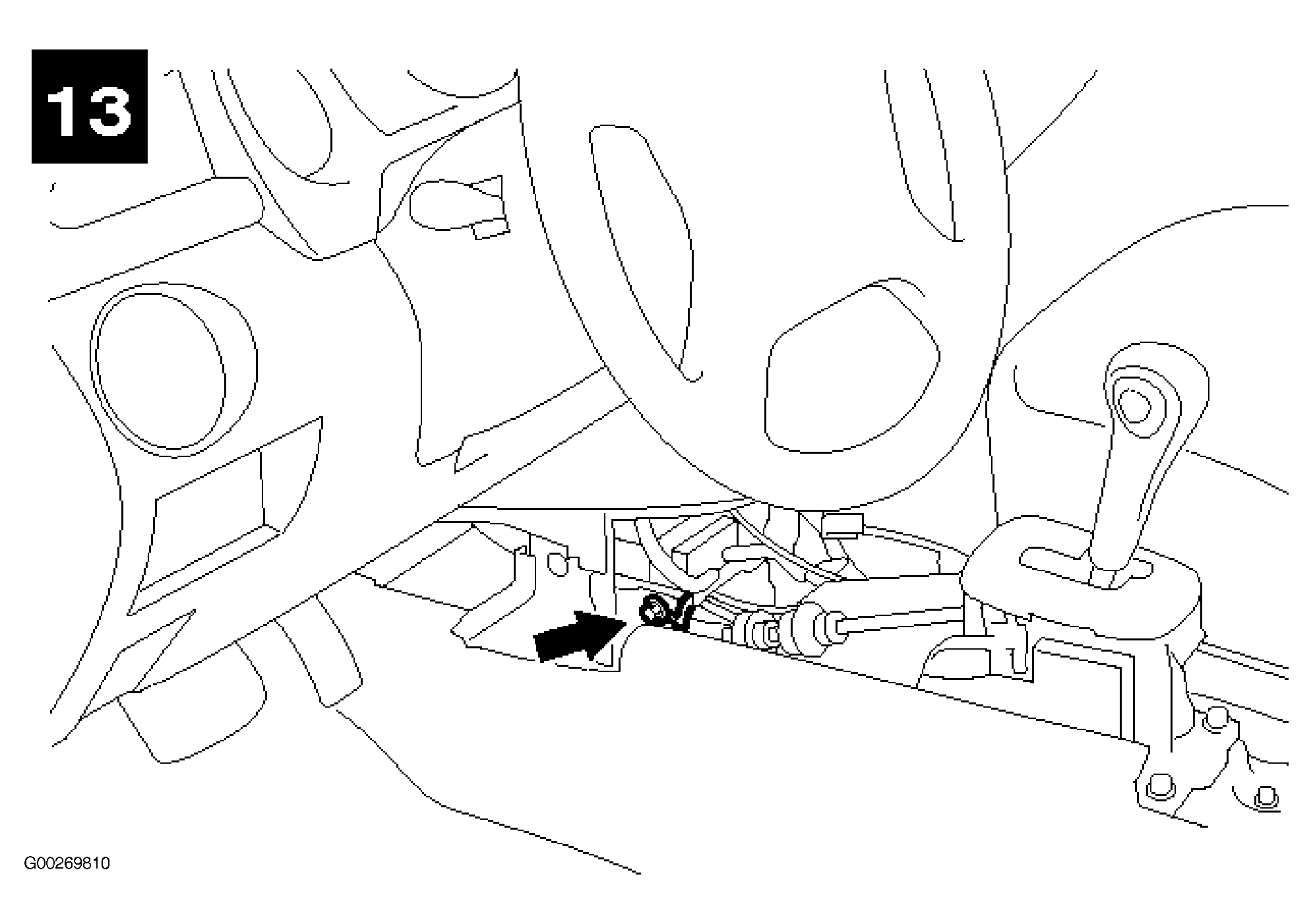

Fig 26: Grounds (13 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Grounds (14 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

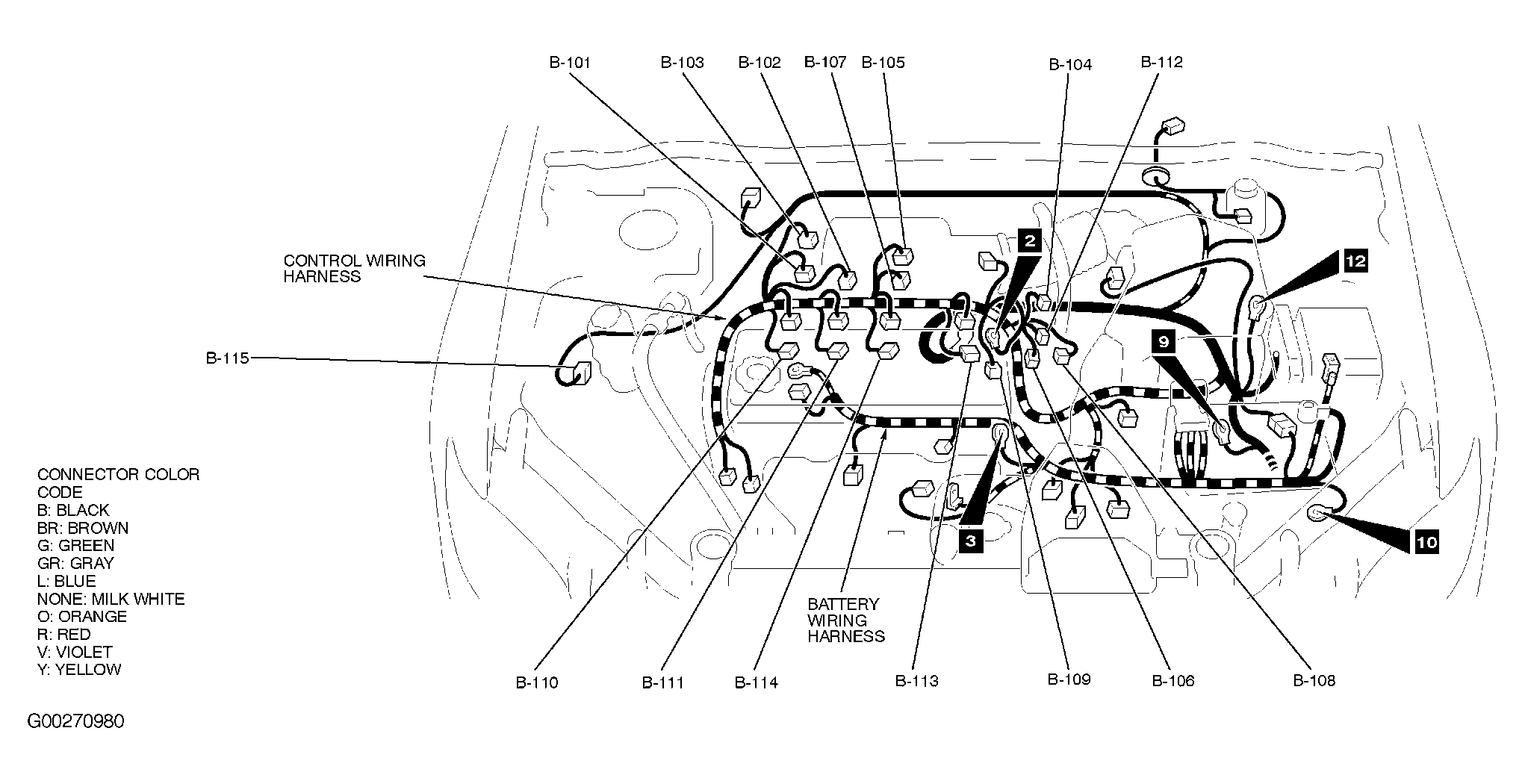

Fig 28: Grounds (15 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

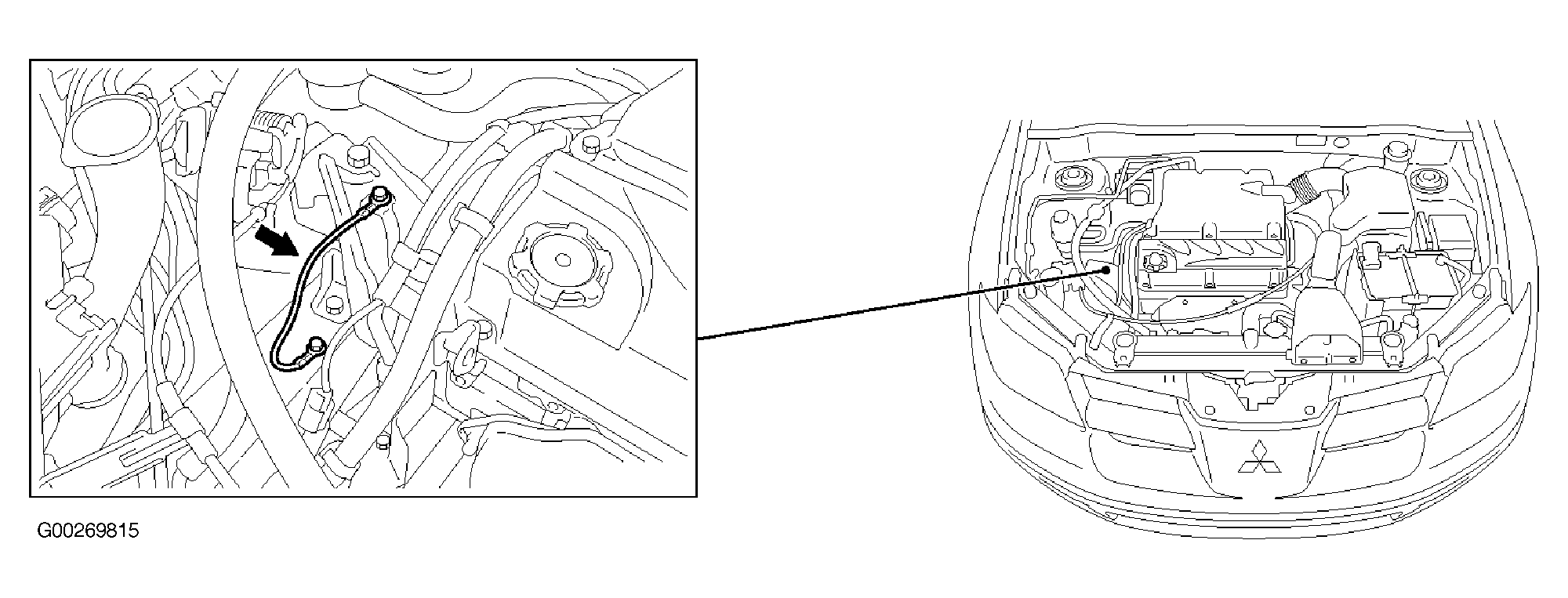

Fig 29: Grounding Cable
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

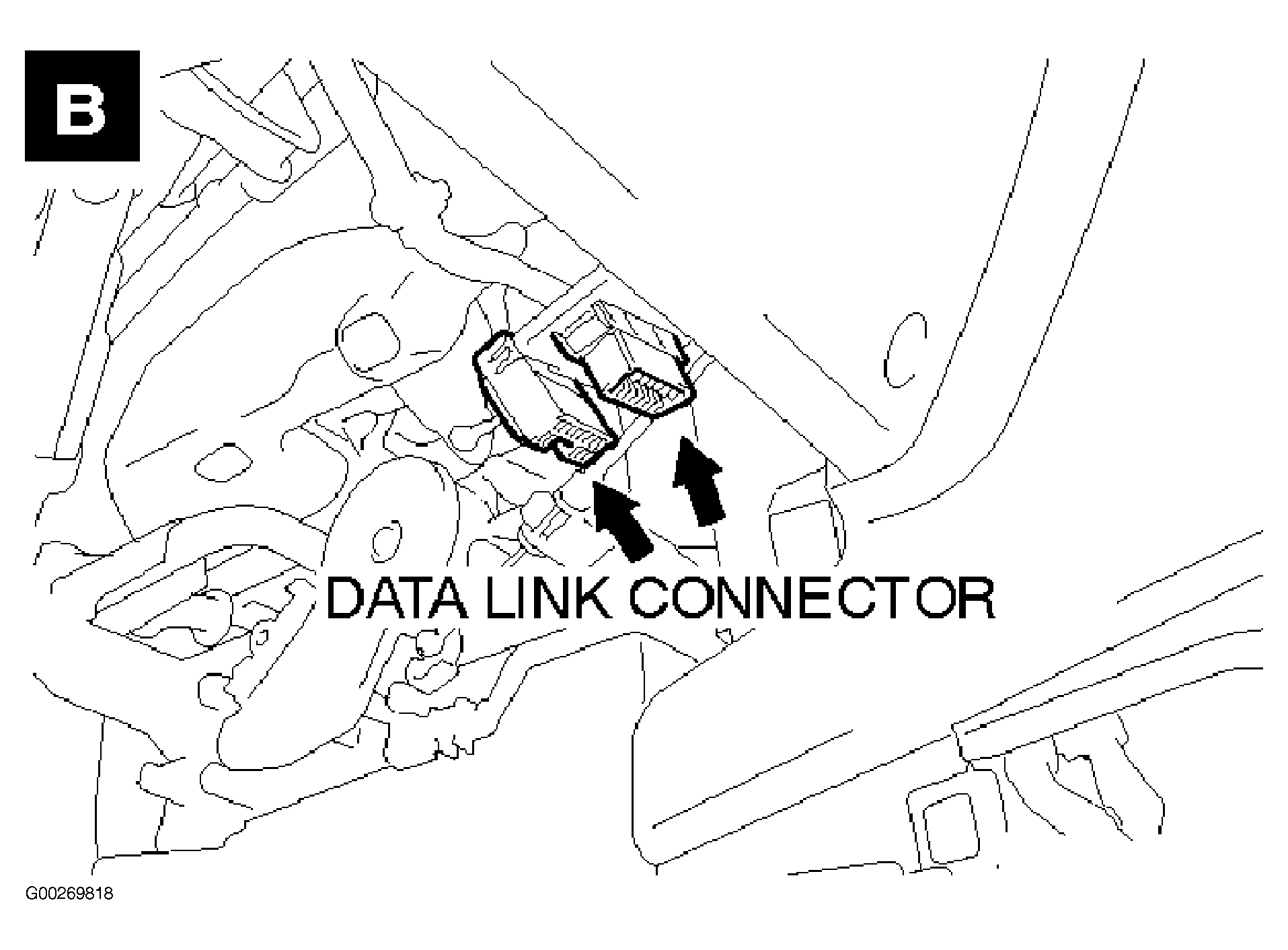

Fig 30: Inspection Terminals (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Inspection Terminals (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Other Devices (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 33: Other Devices (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

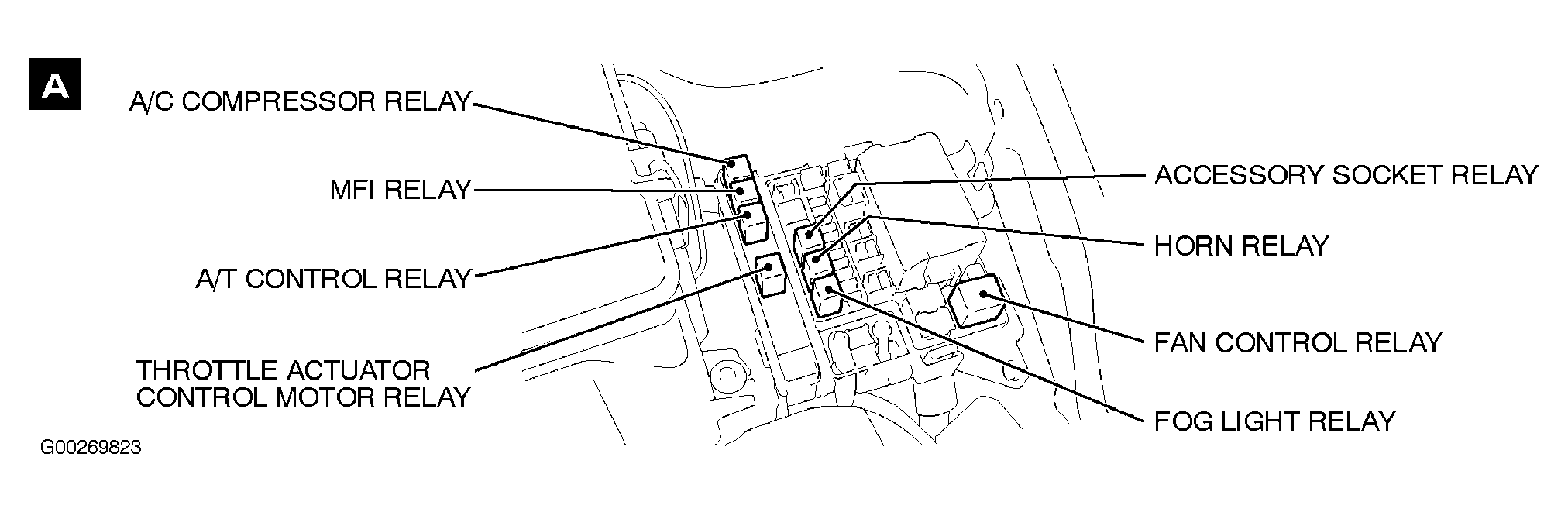

Fig 34: Relays (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

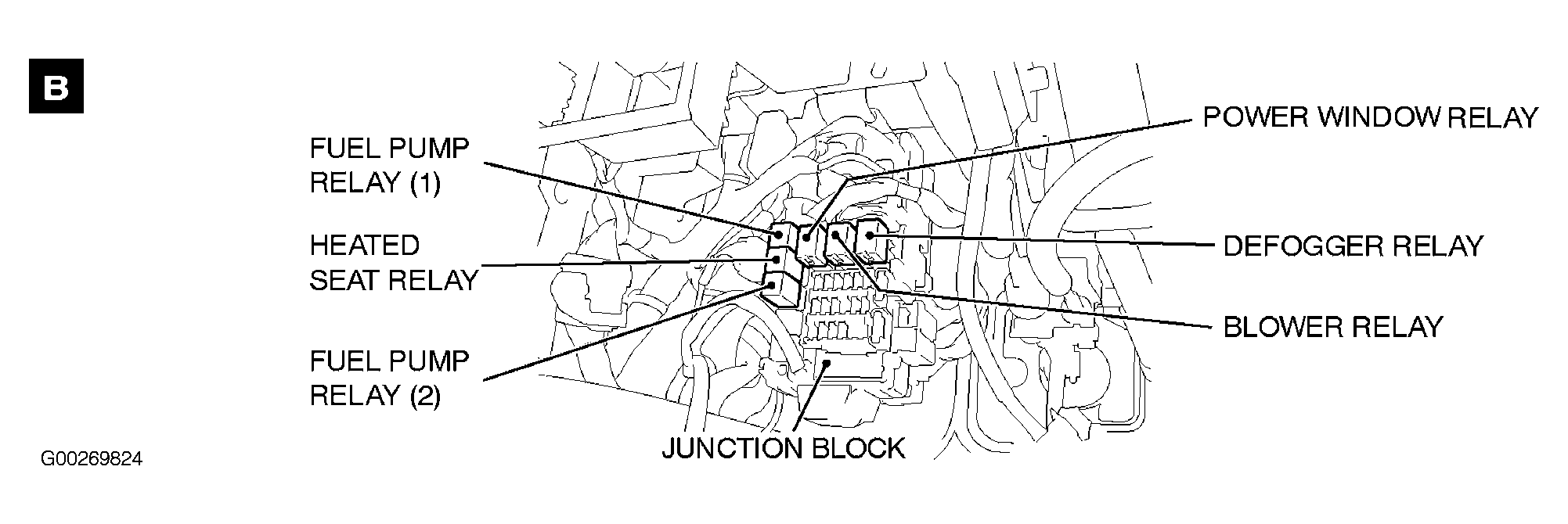

Fig 35: Relays (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

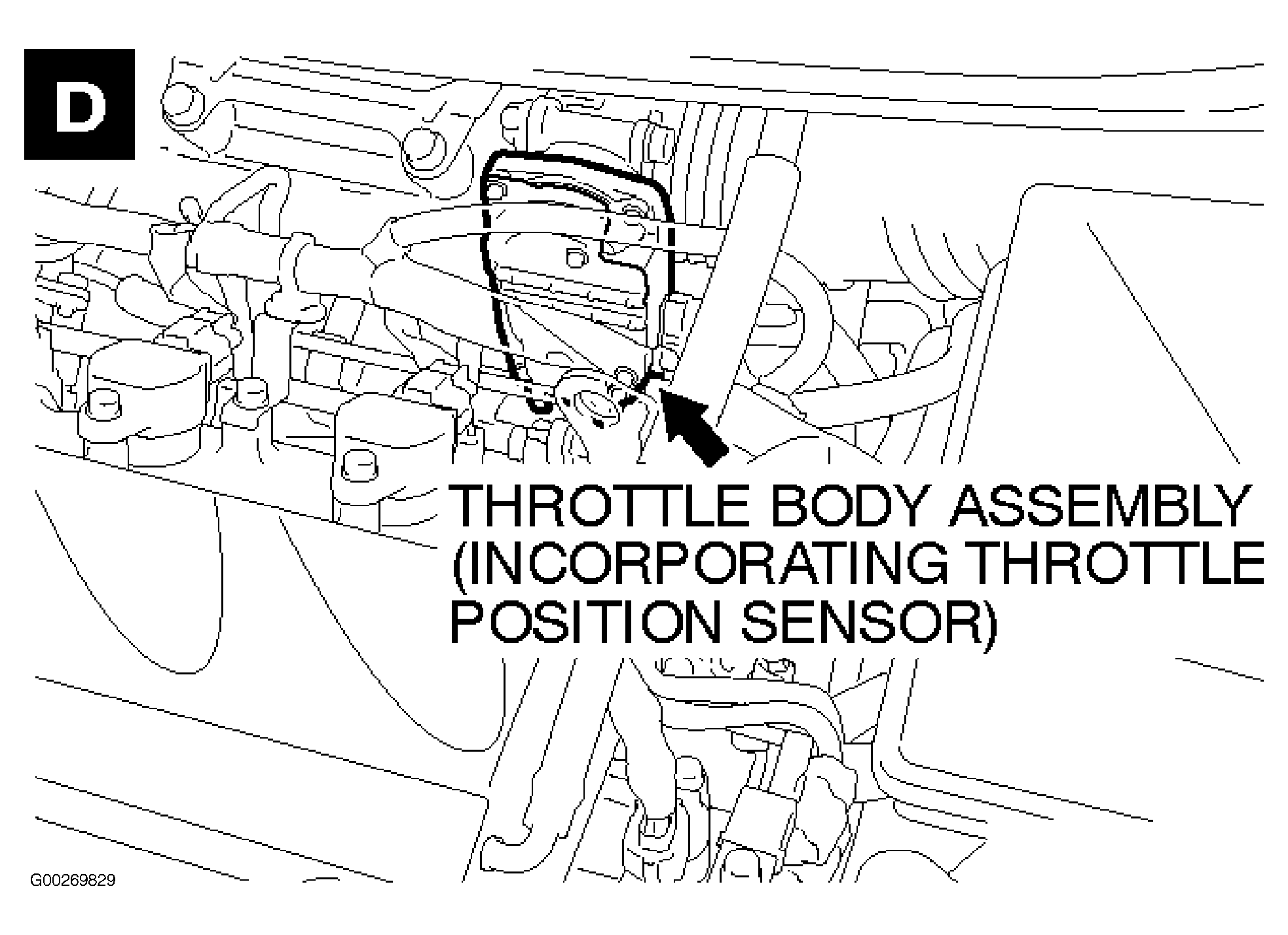

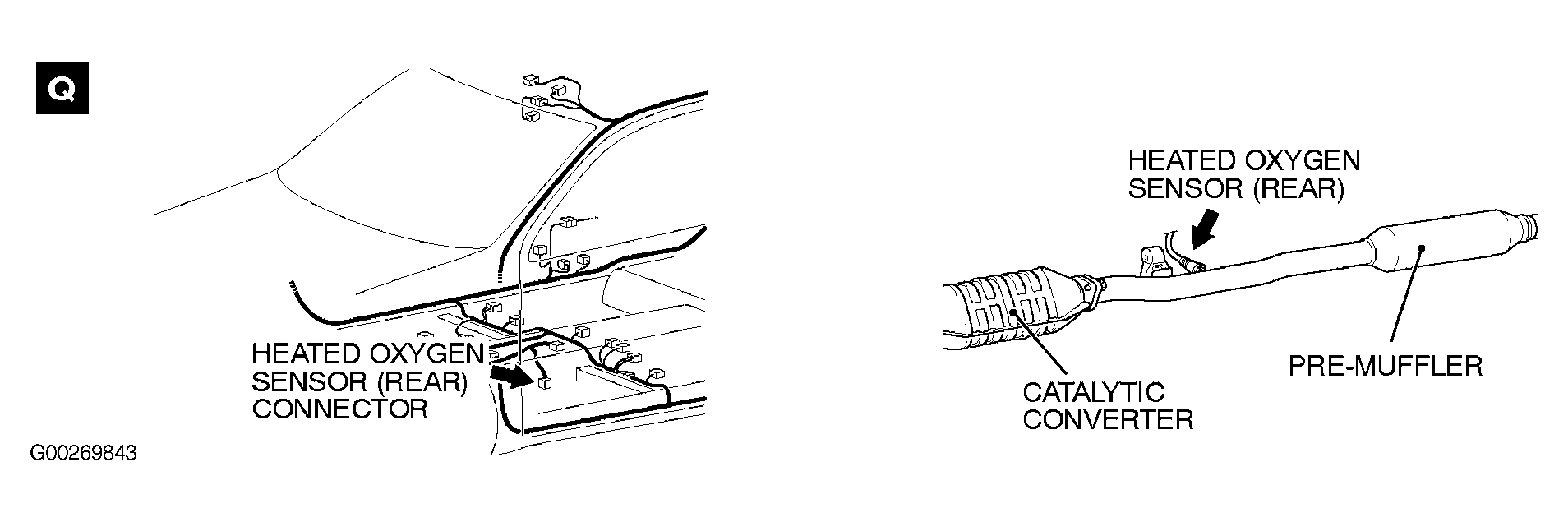

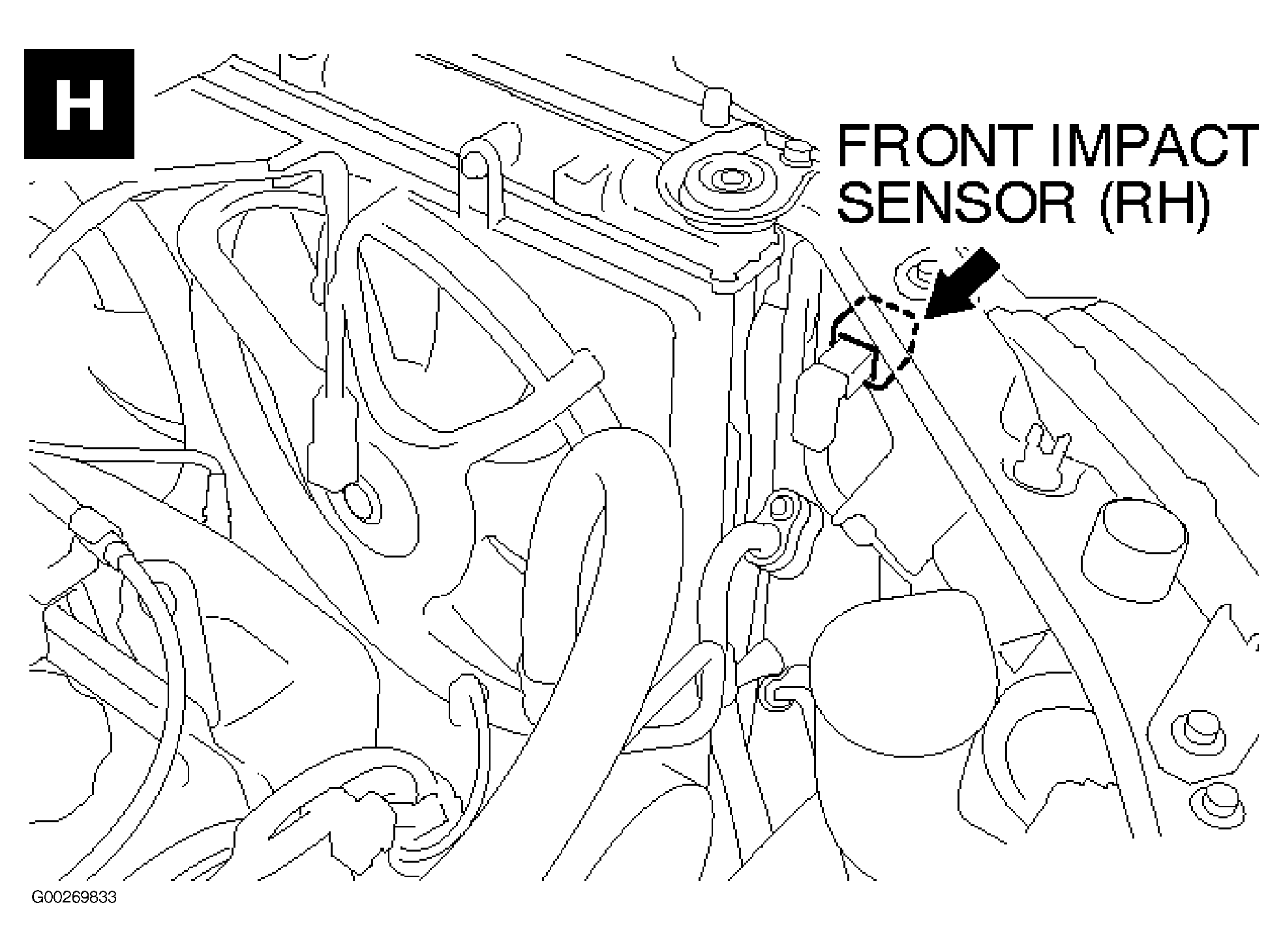

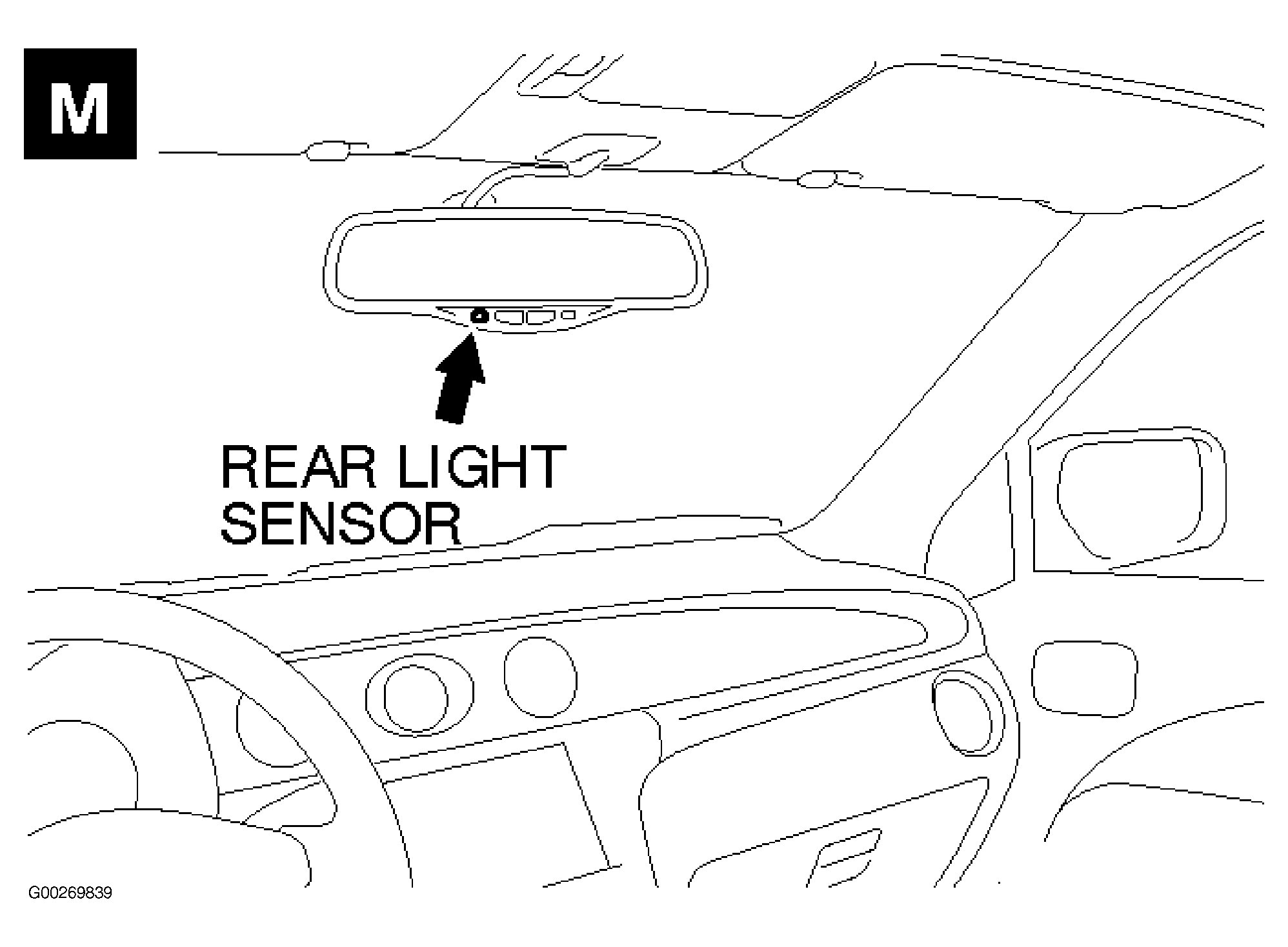

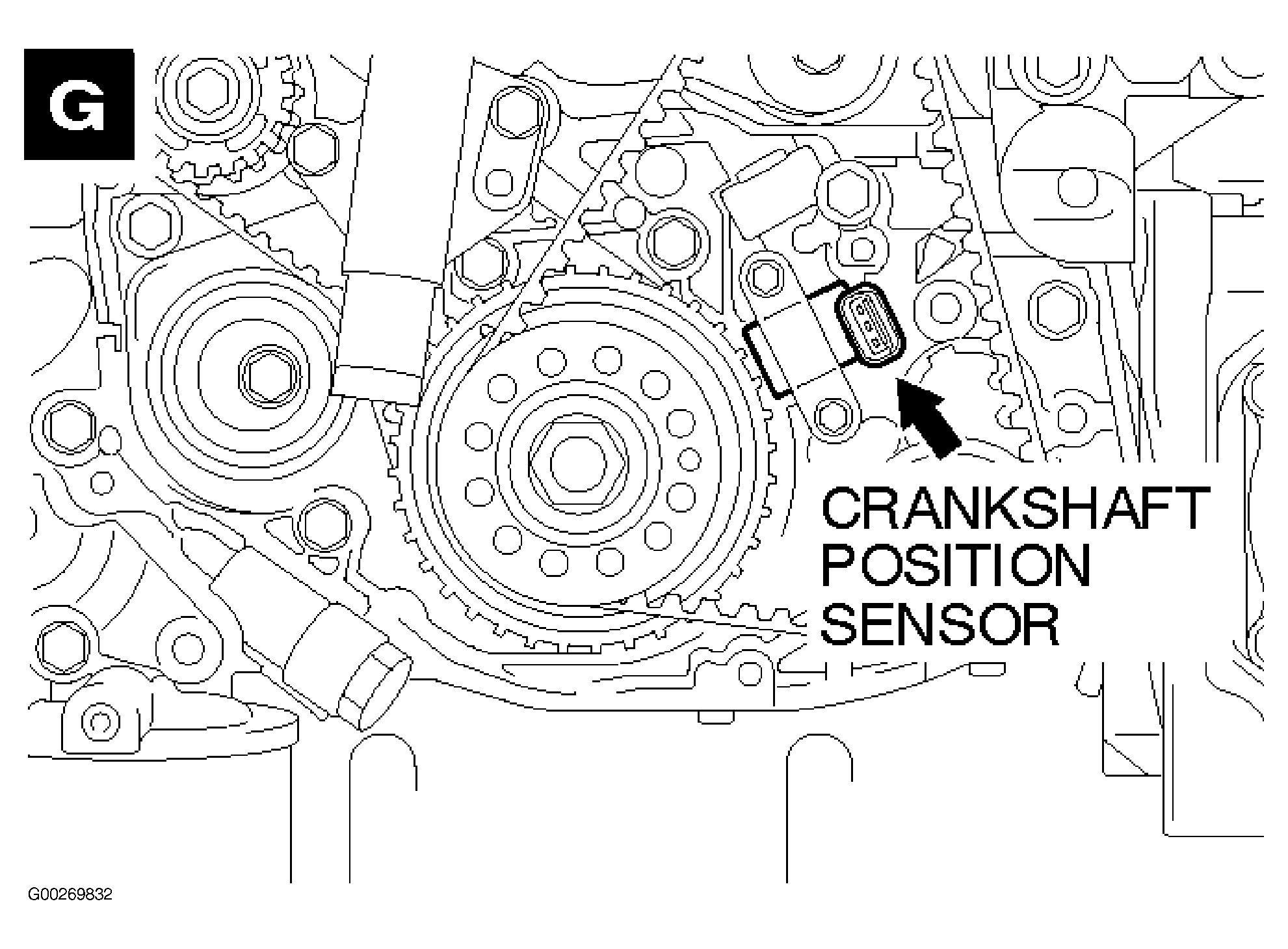

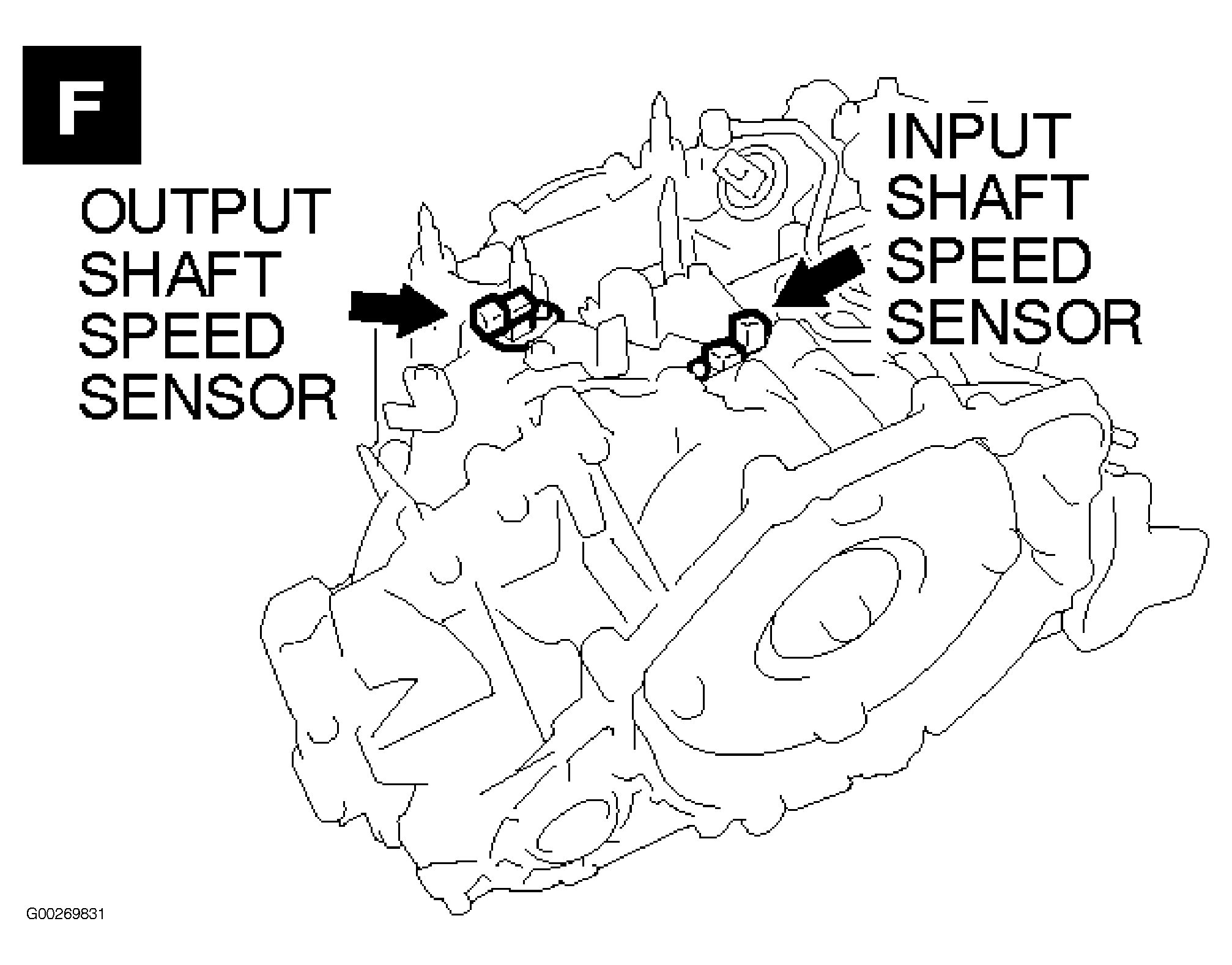

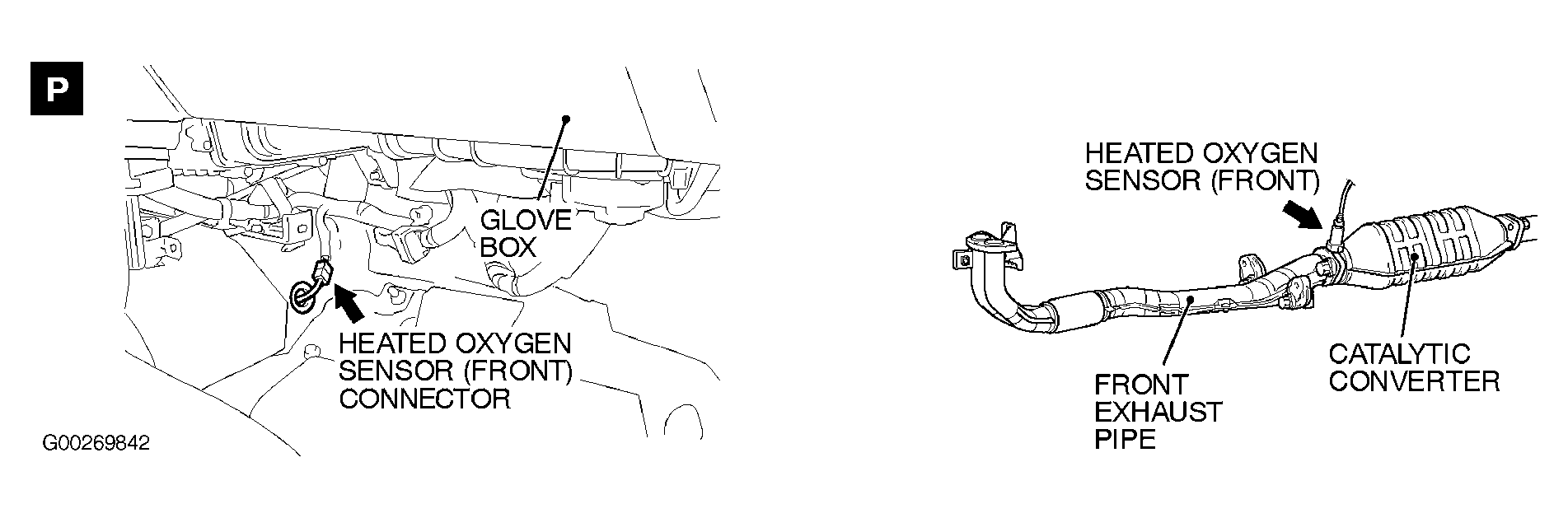

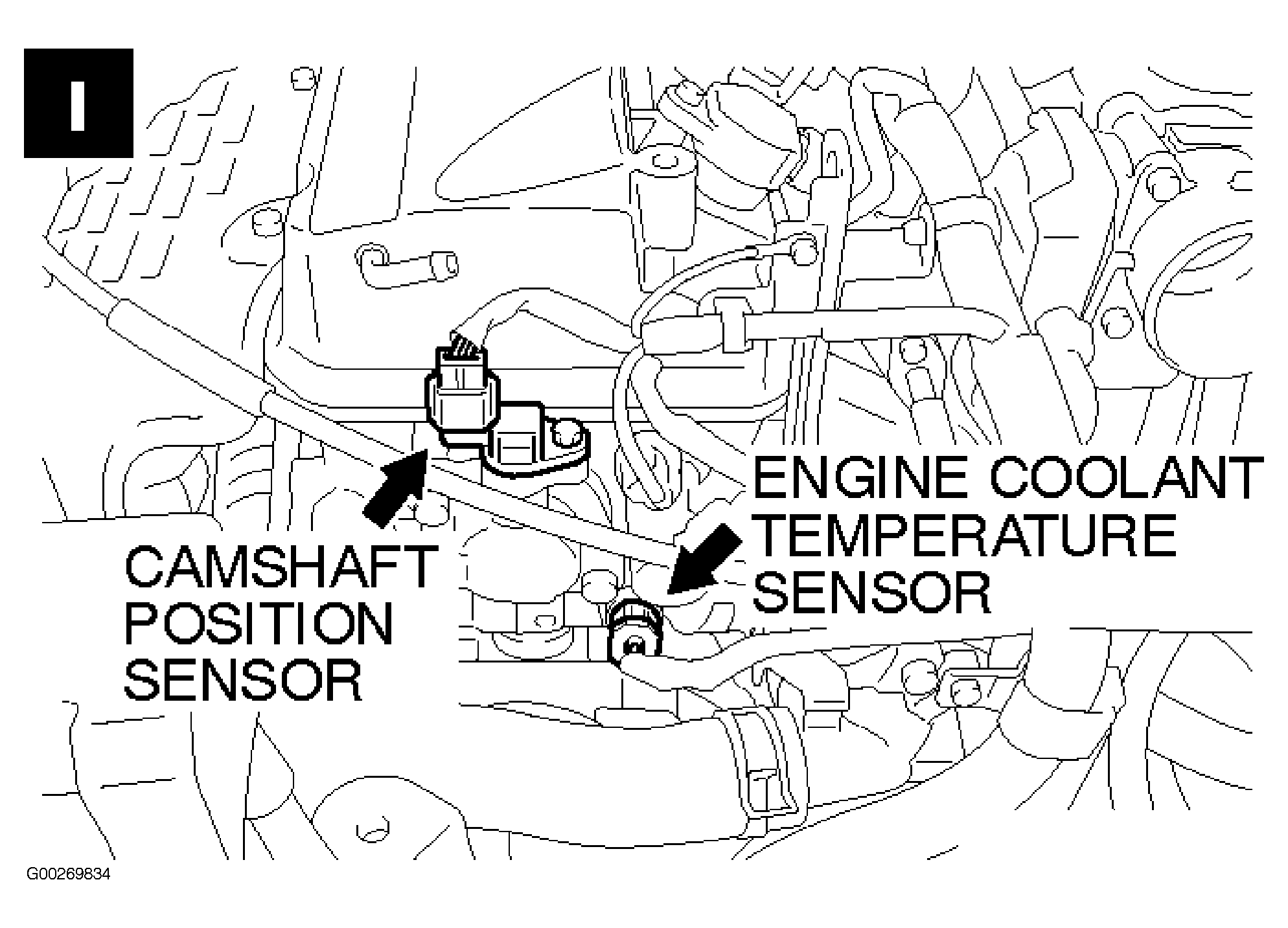

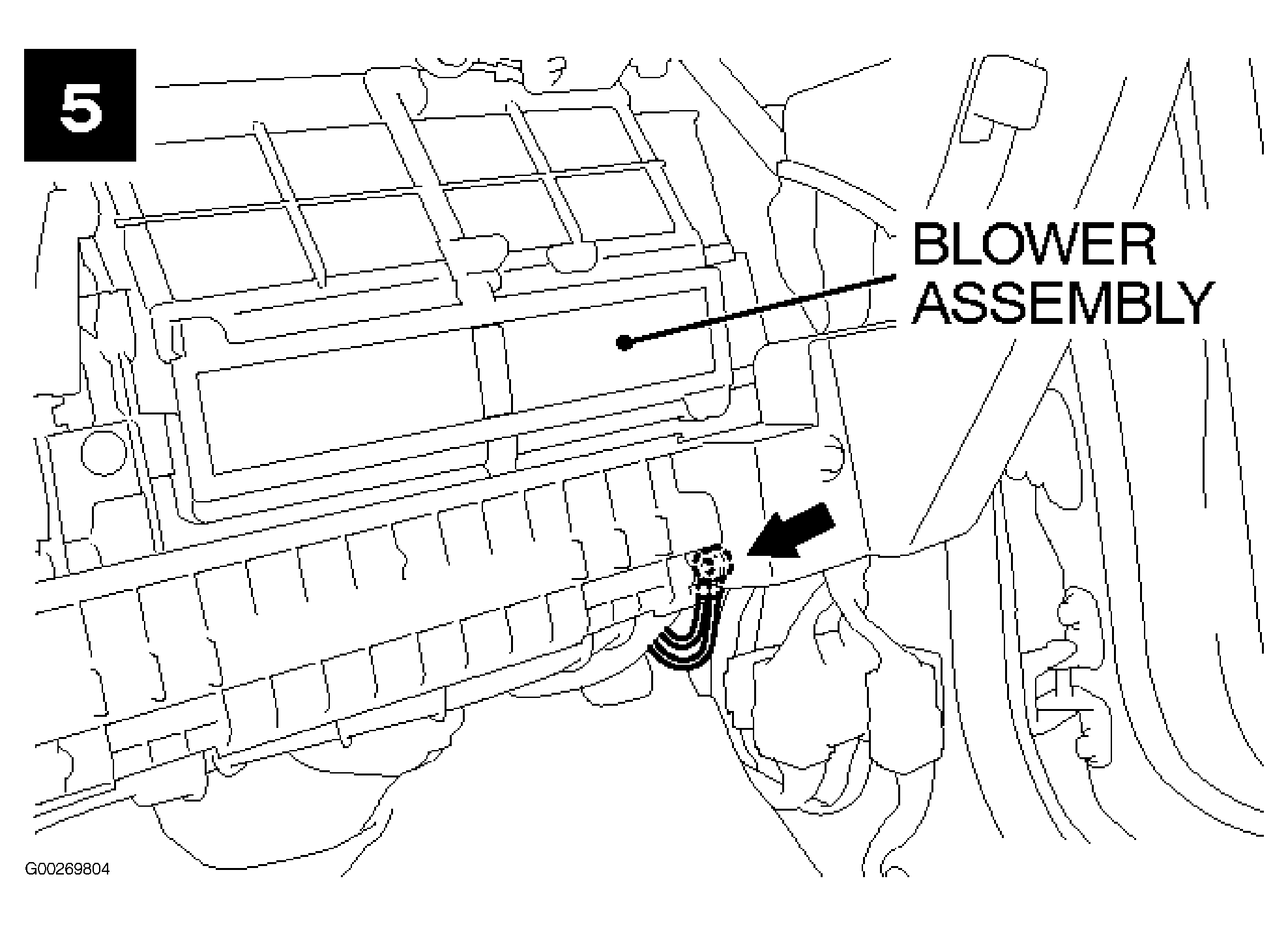

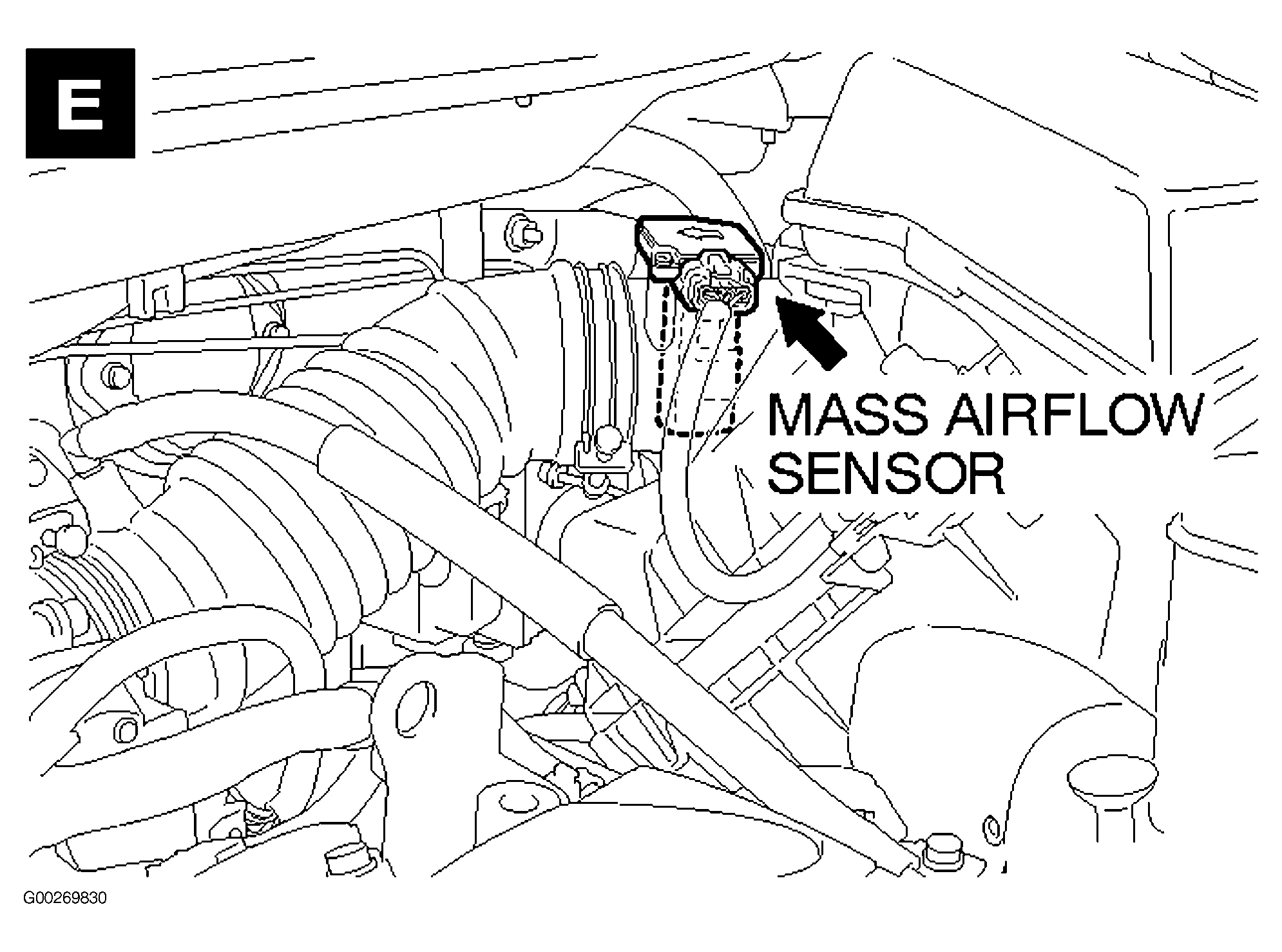

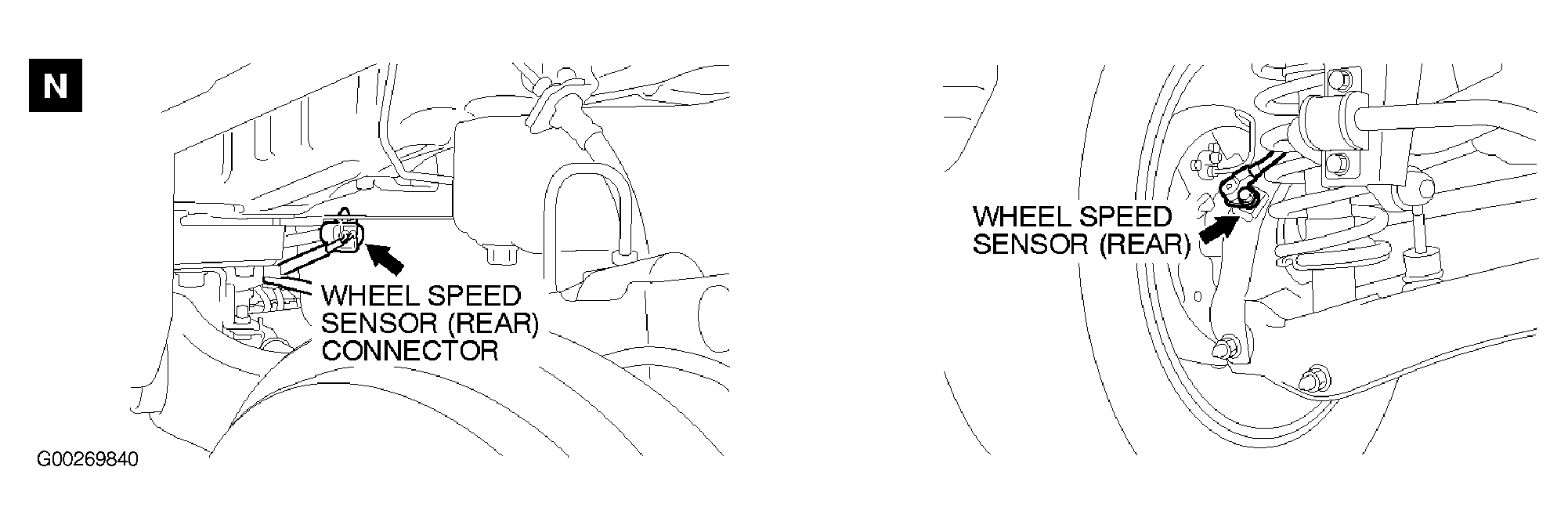

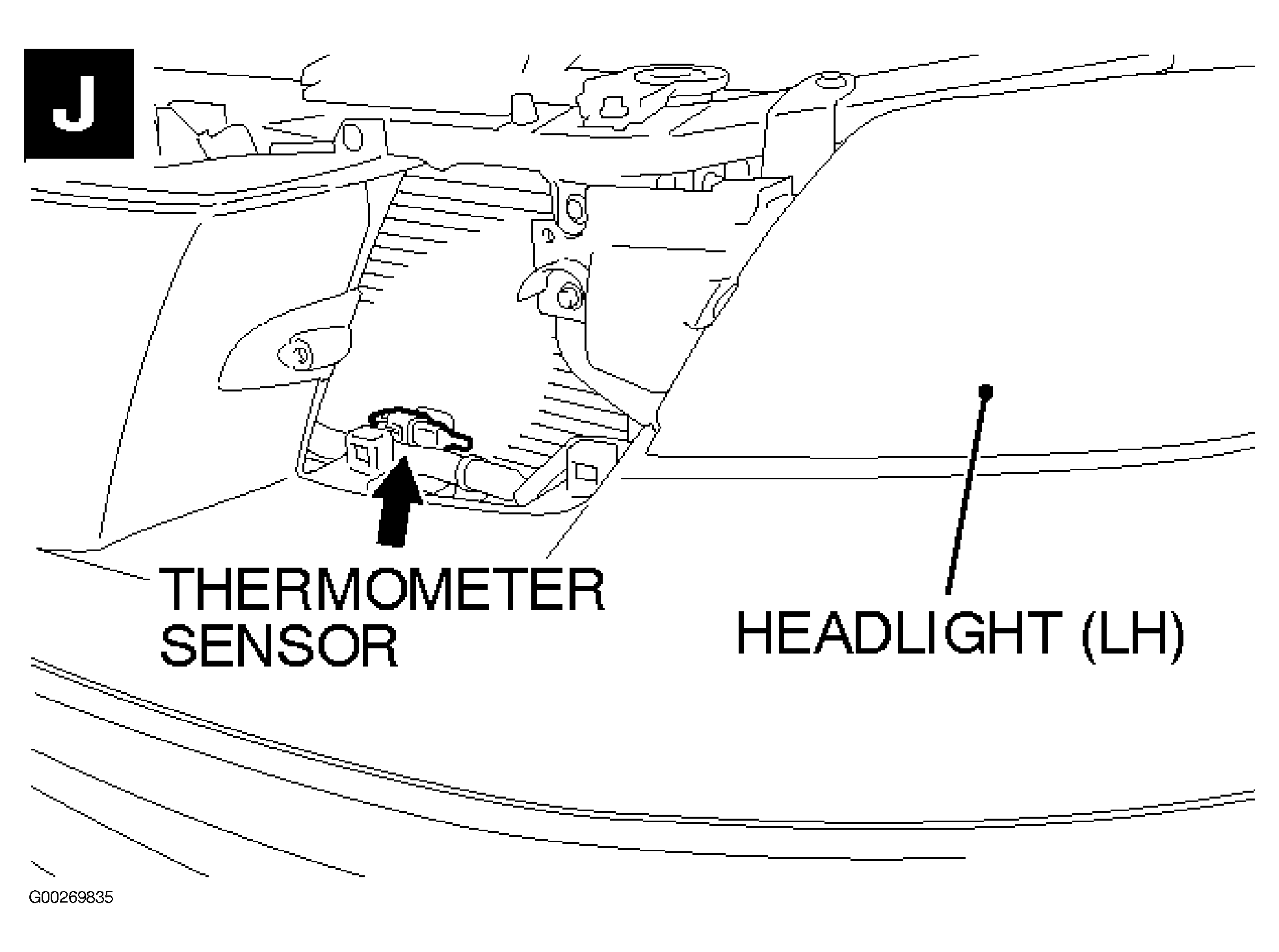

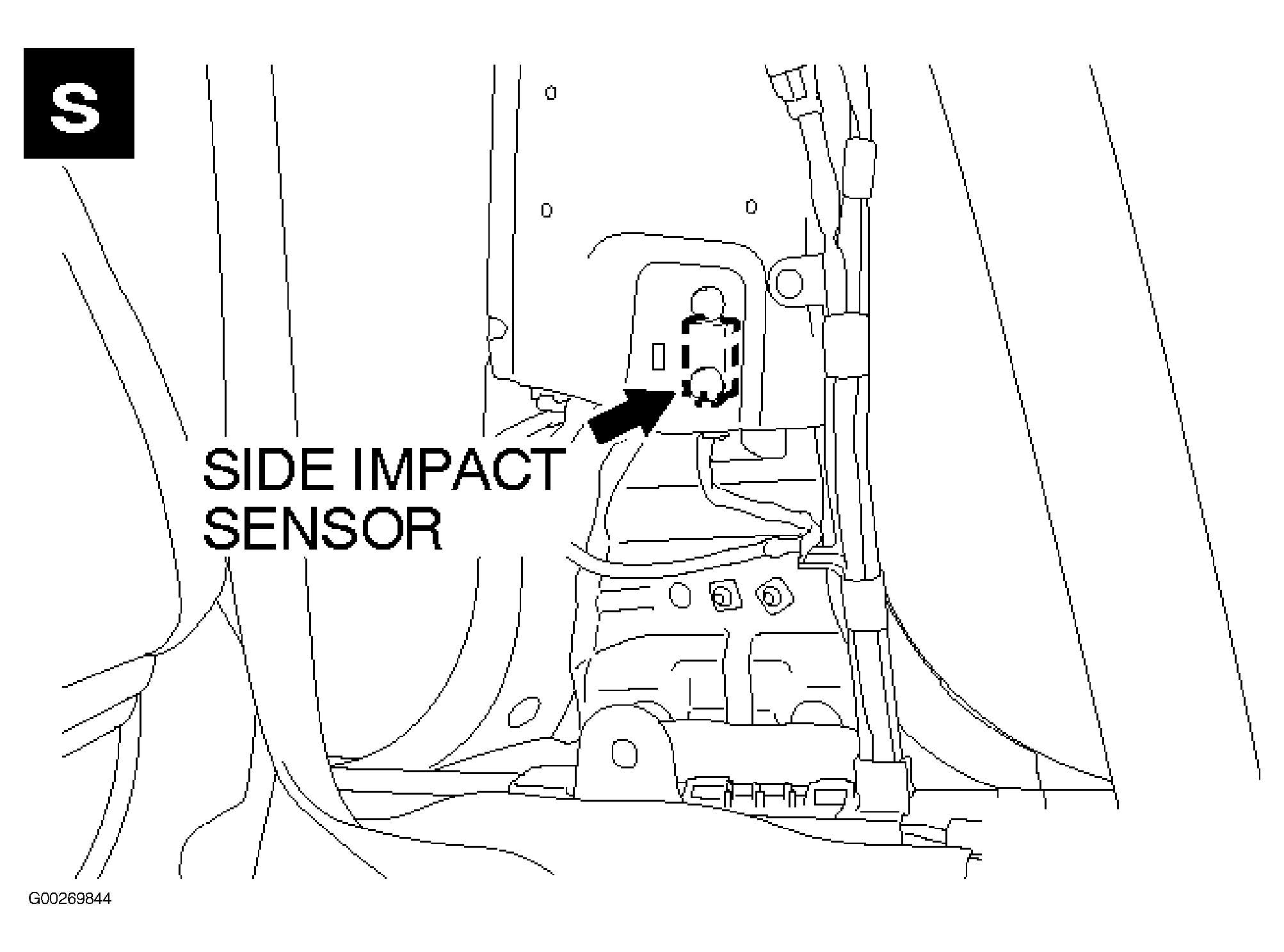

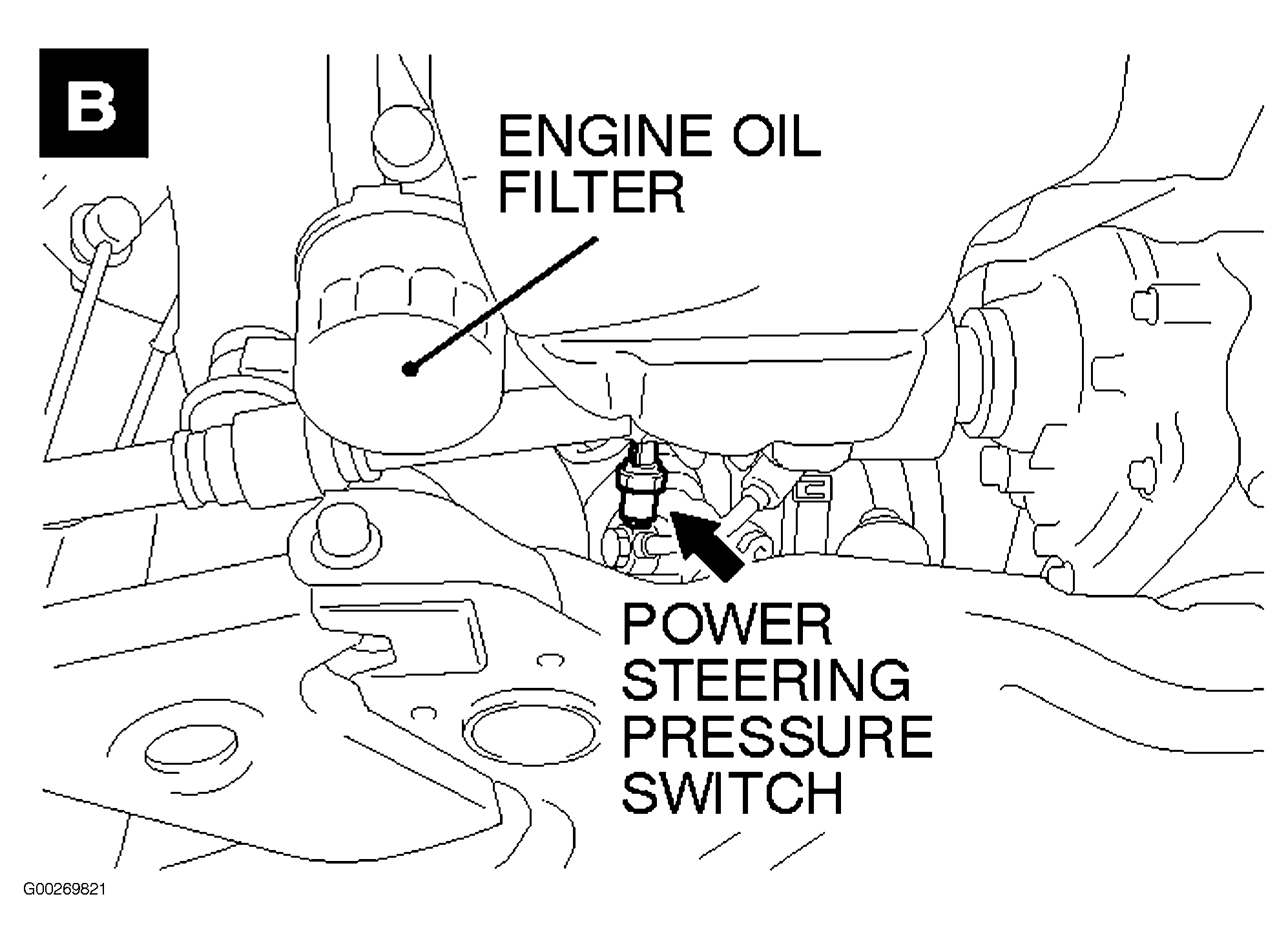

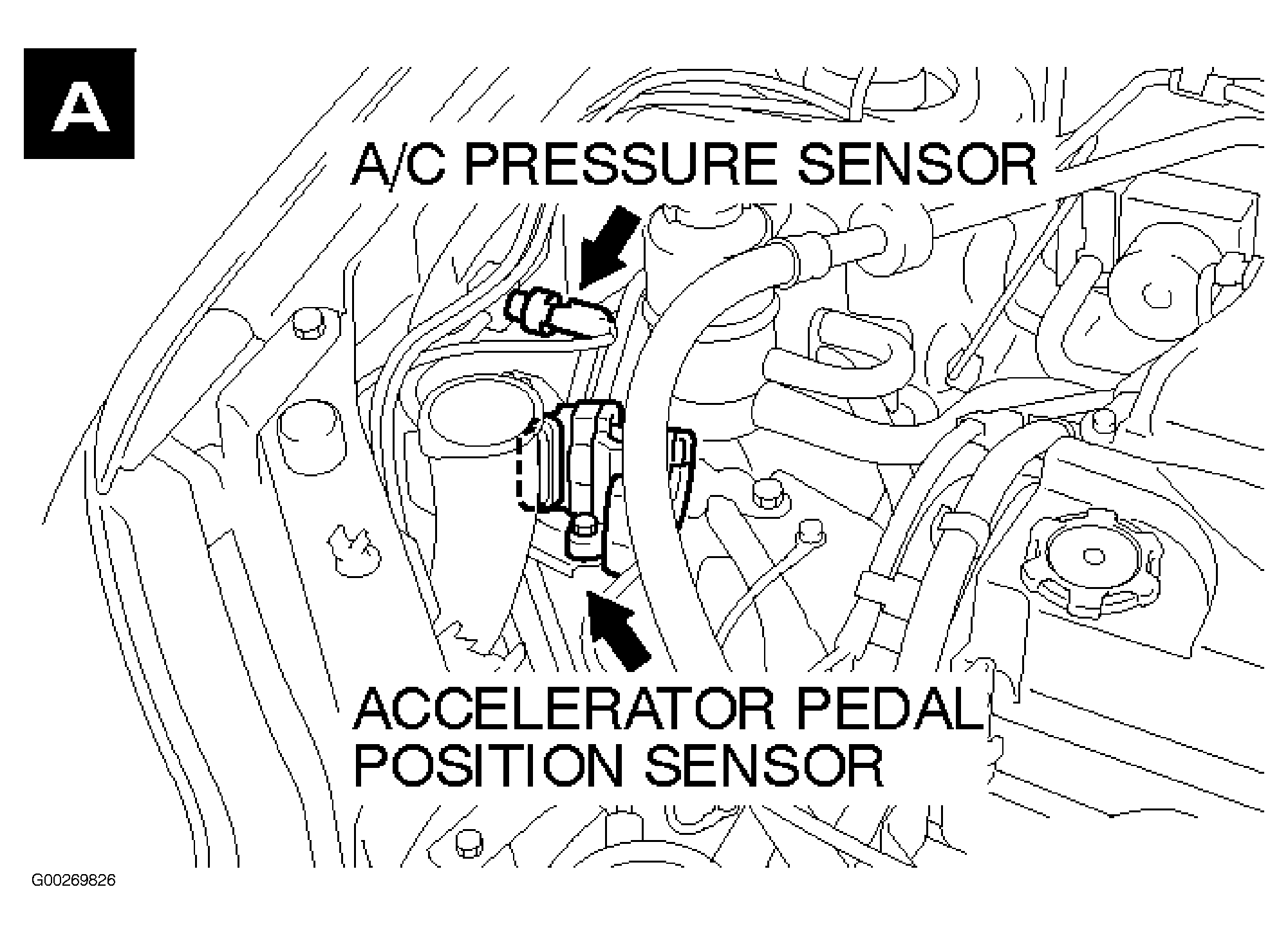

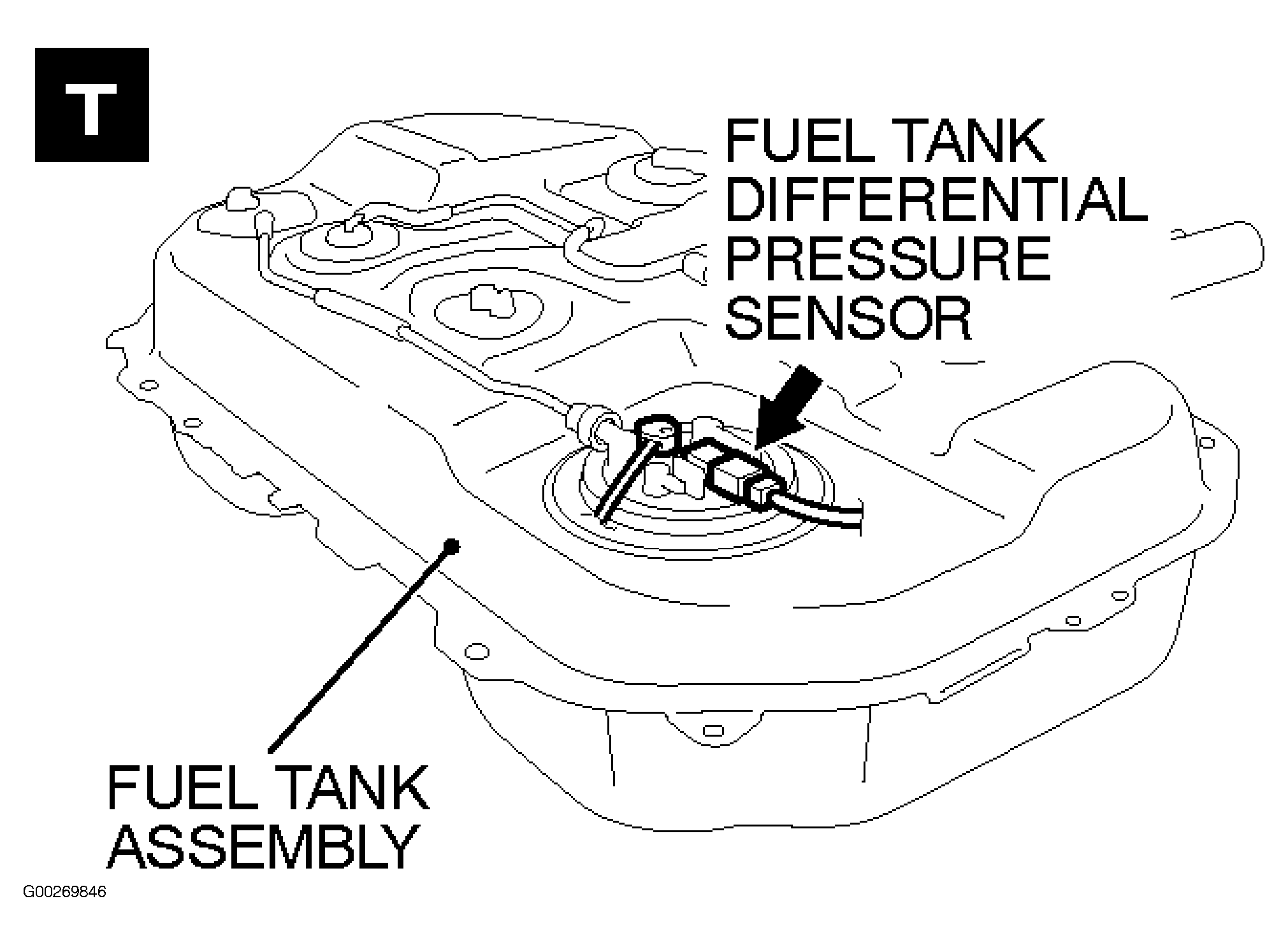

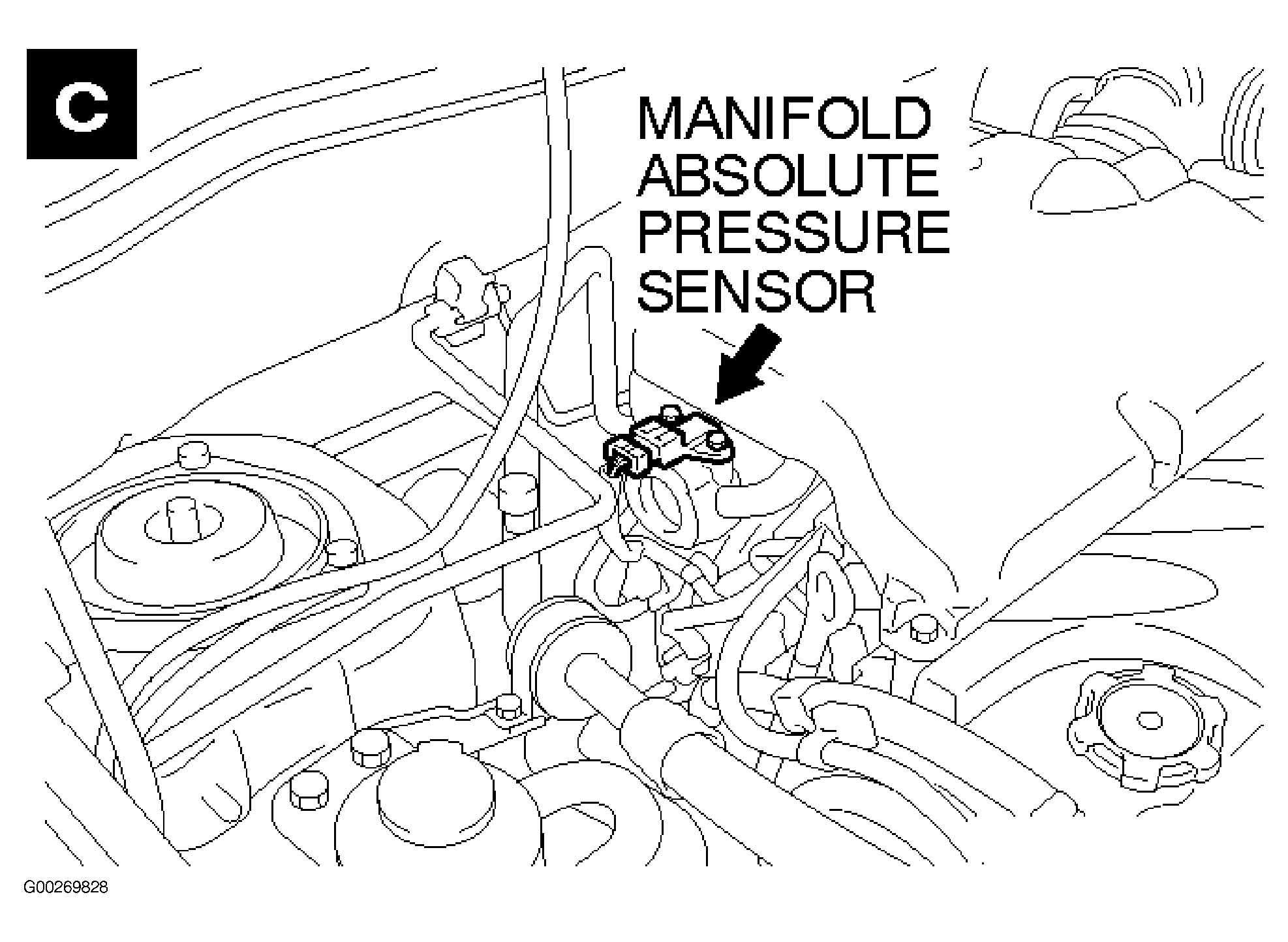

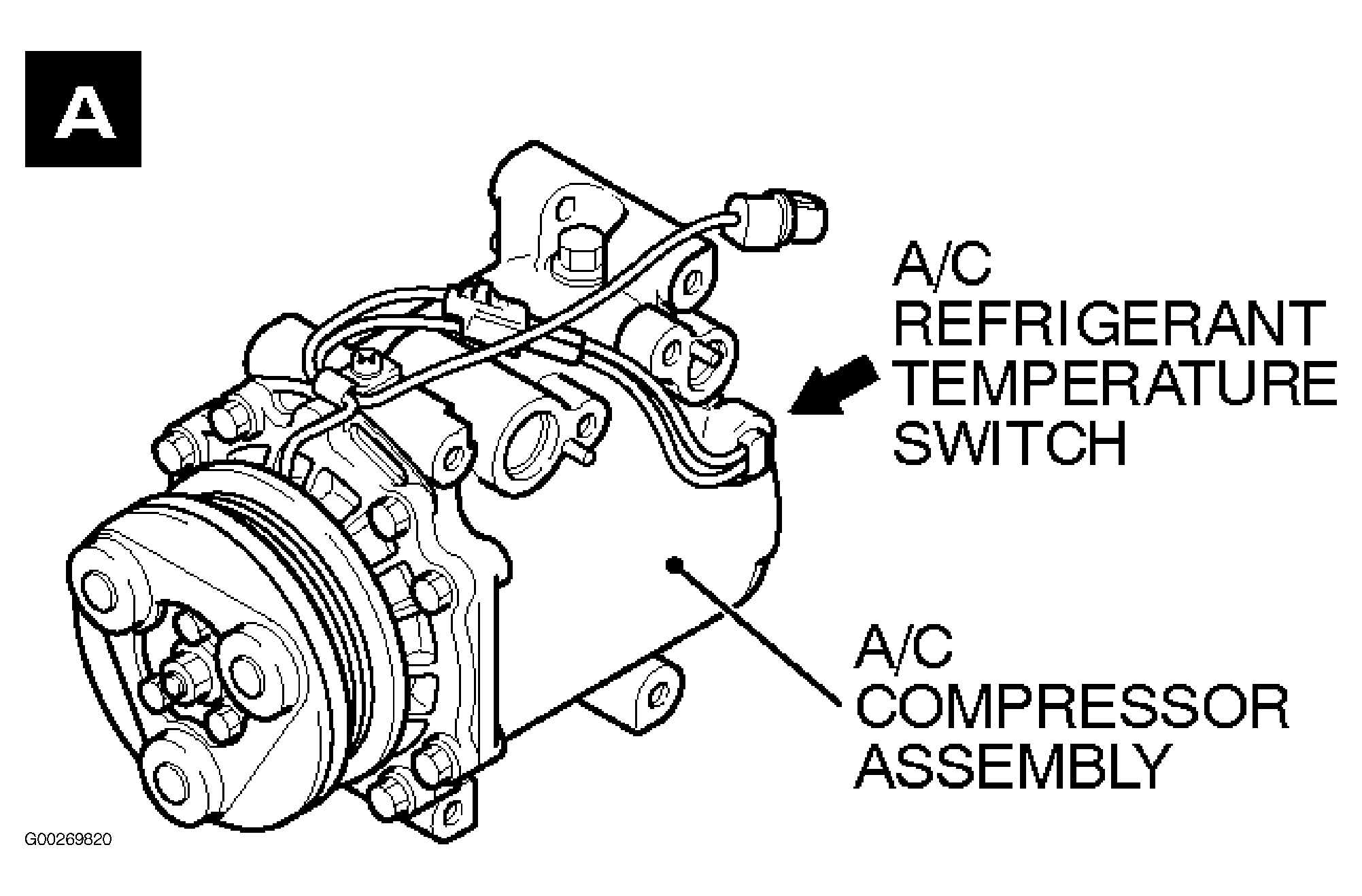

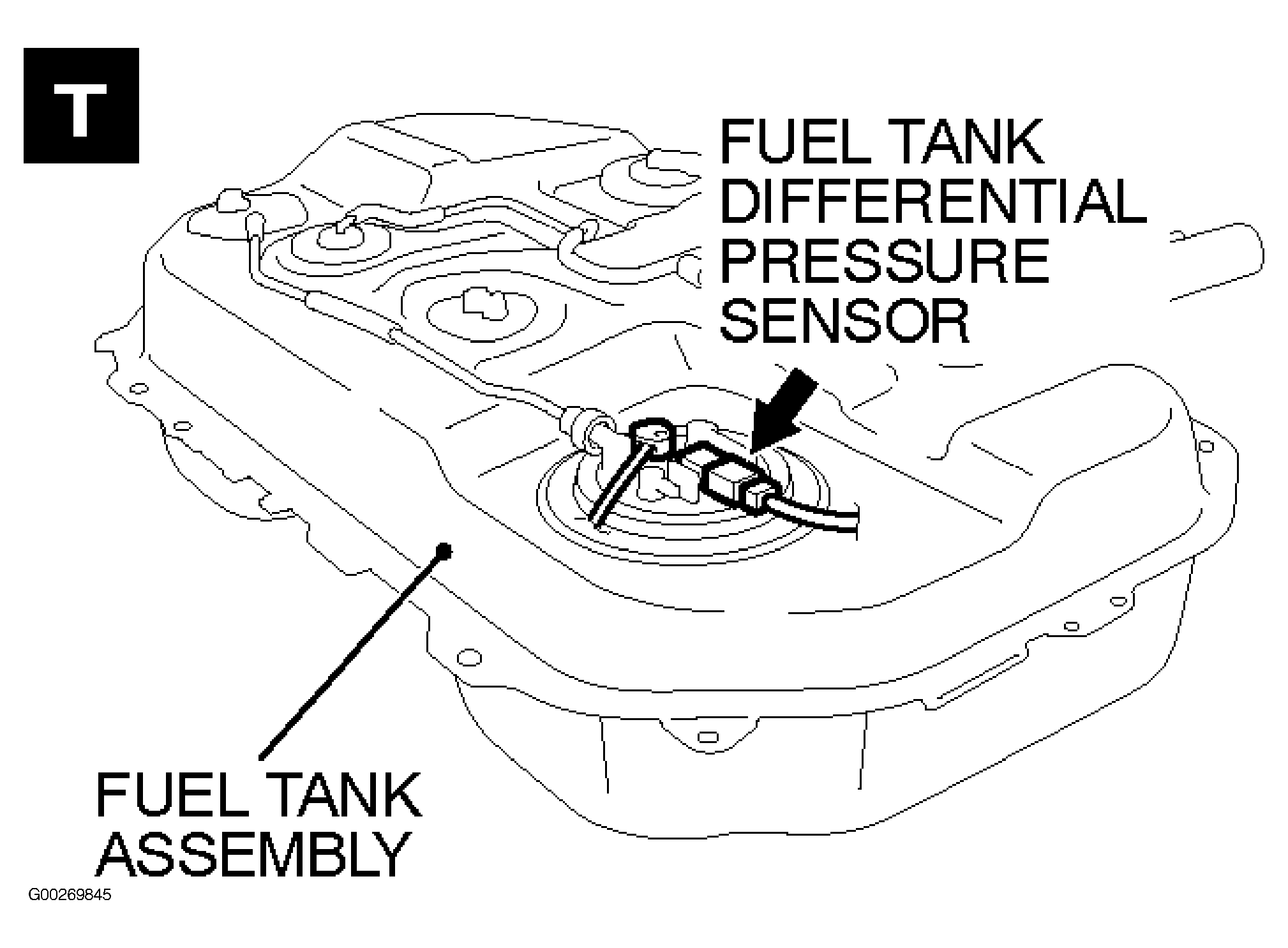

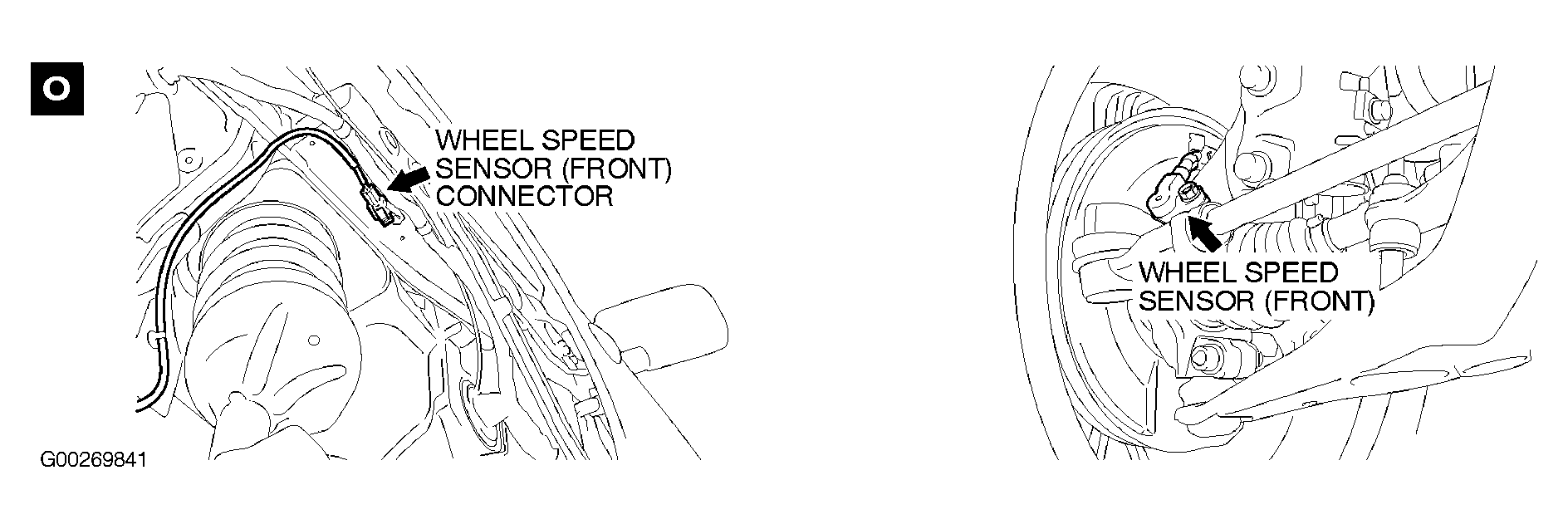

Fig 36: Sensors (1 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

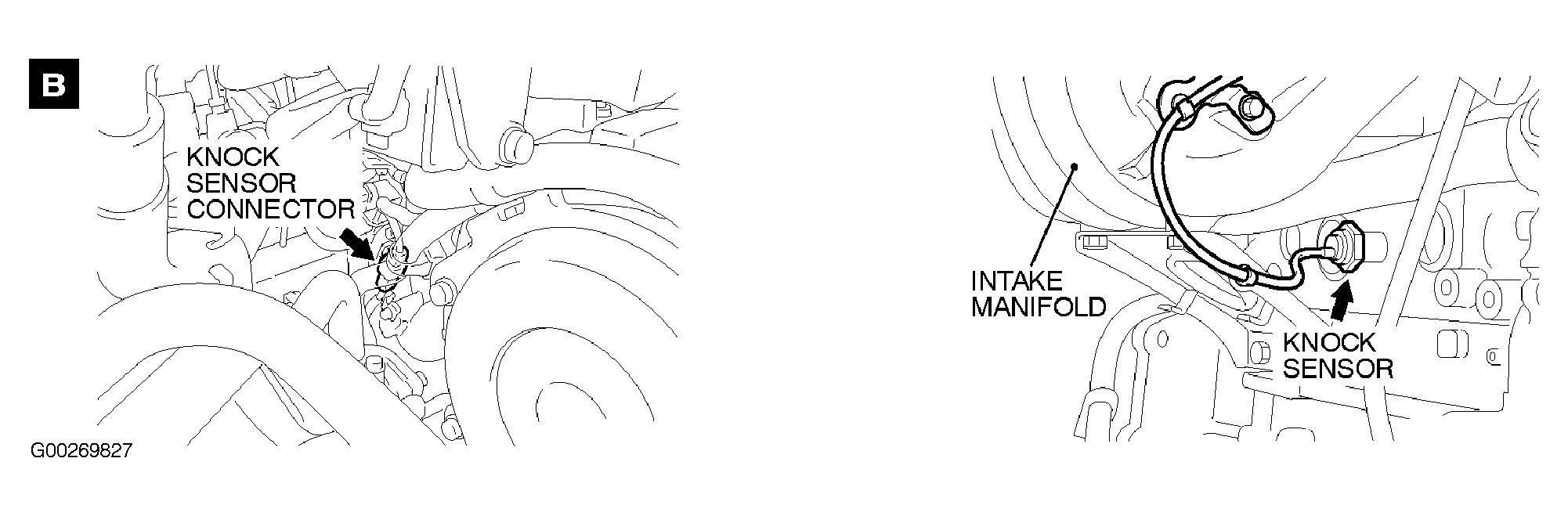

Fig 37: Sensors (2 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 38: Sensors (3 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 39: Sensors (4 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Sensors (5 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 41: Sensors (6 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 42: Sensors (7 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 43: Sensors (8 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Sensors (9 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 45: Sensors (10 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

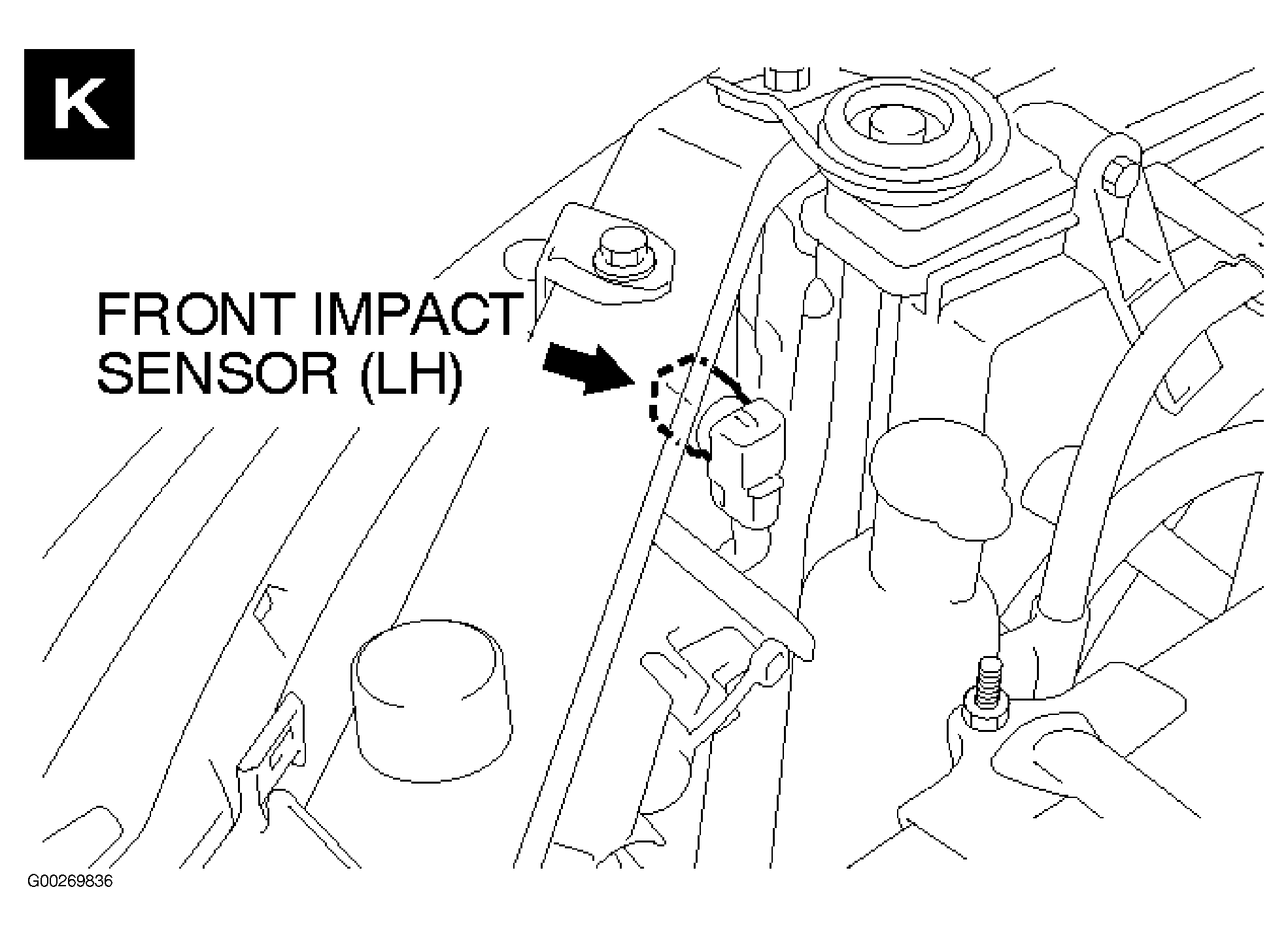

Fig 46: Sensors (11 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

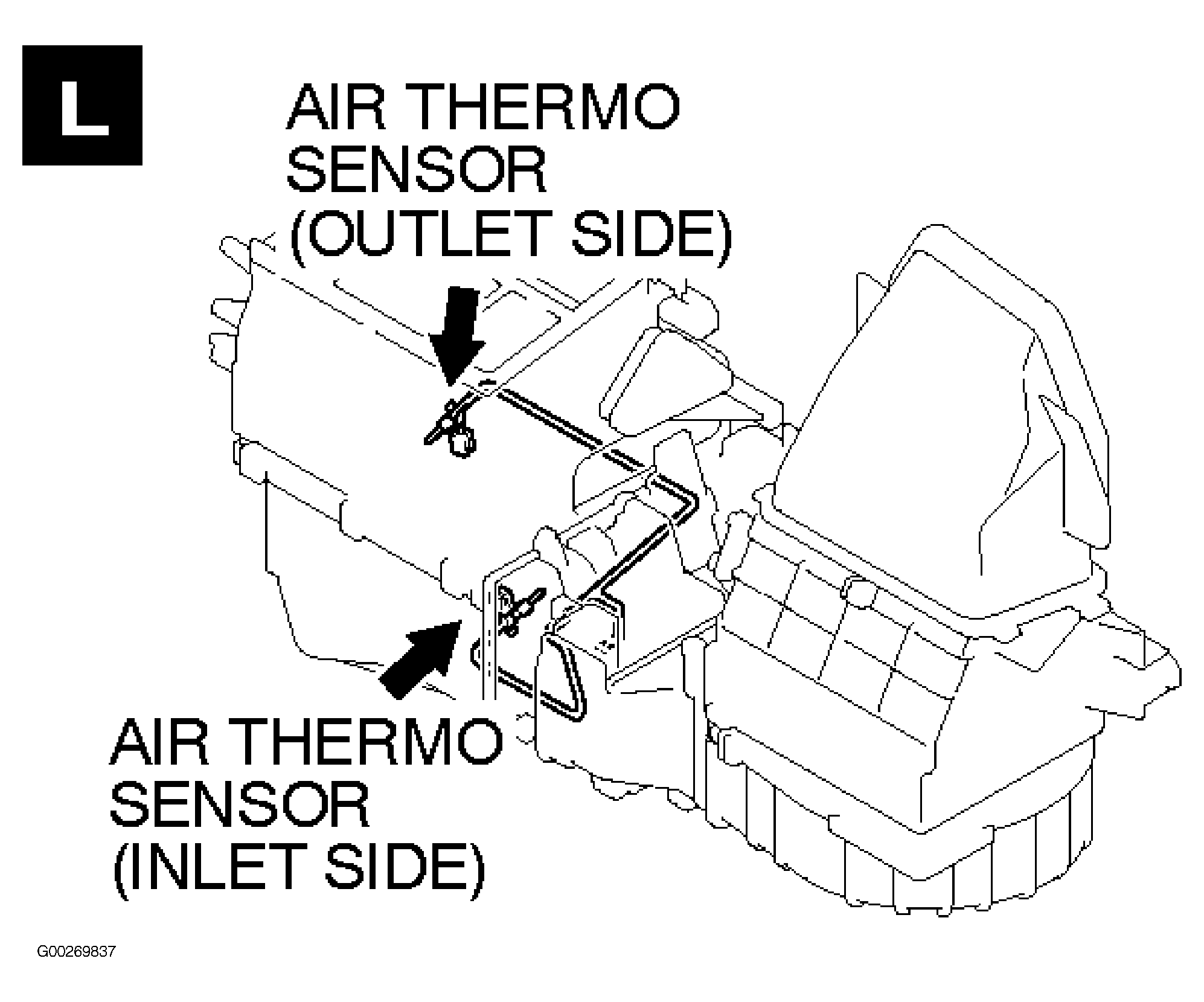

Fig 47: Sensors (12 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

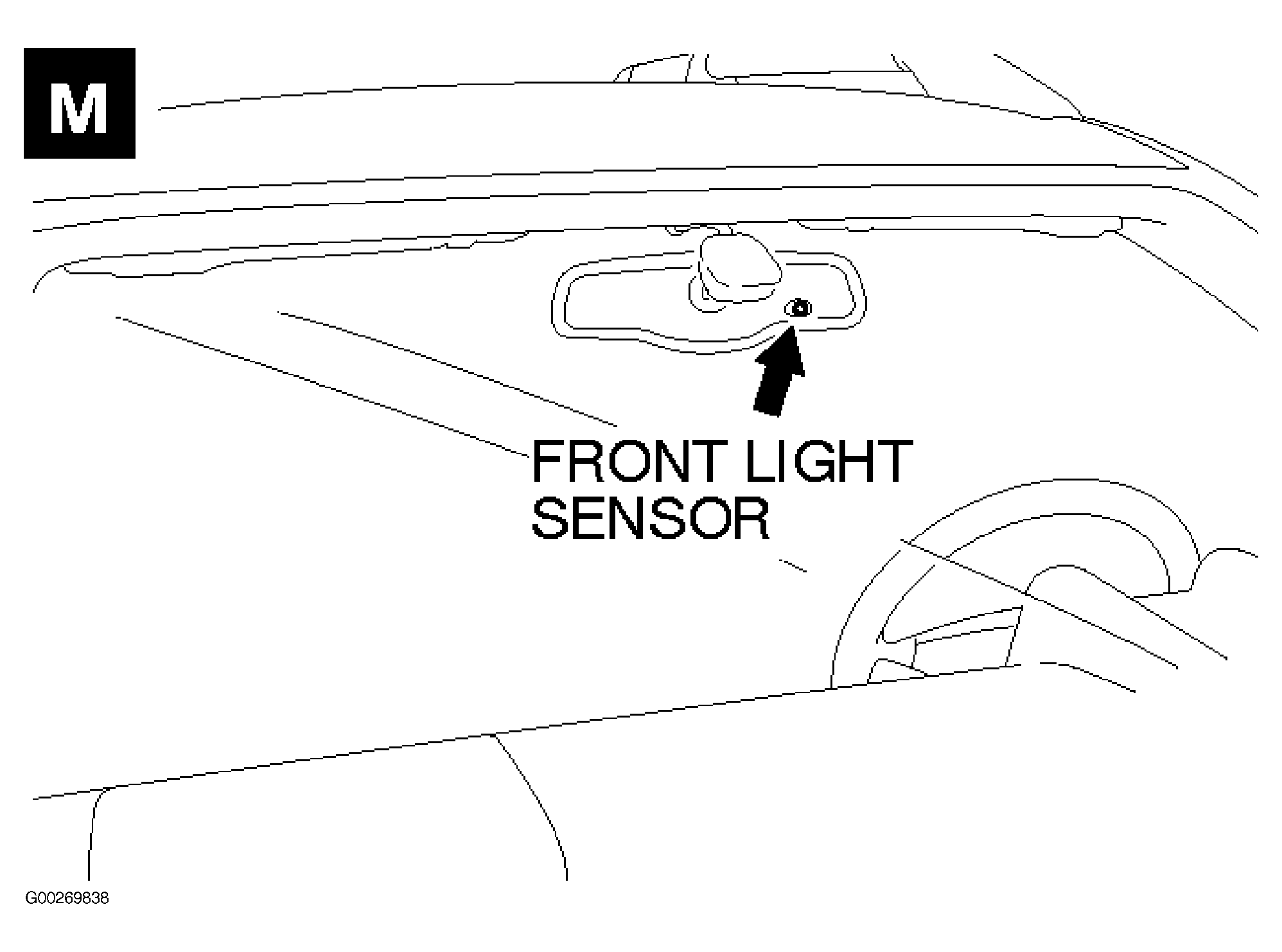

Fig 48: Sensors (13 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Sensors (14 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 50: Sensors (15 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 51: Sensors (16 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 52: Sensors (17 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 53: Sensors (18 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Sensors (19 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 55: Sensors (20 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Sensors (21 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

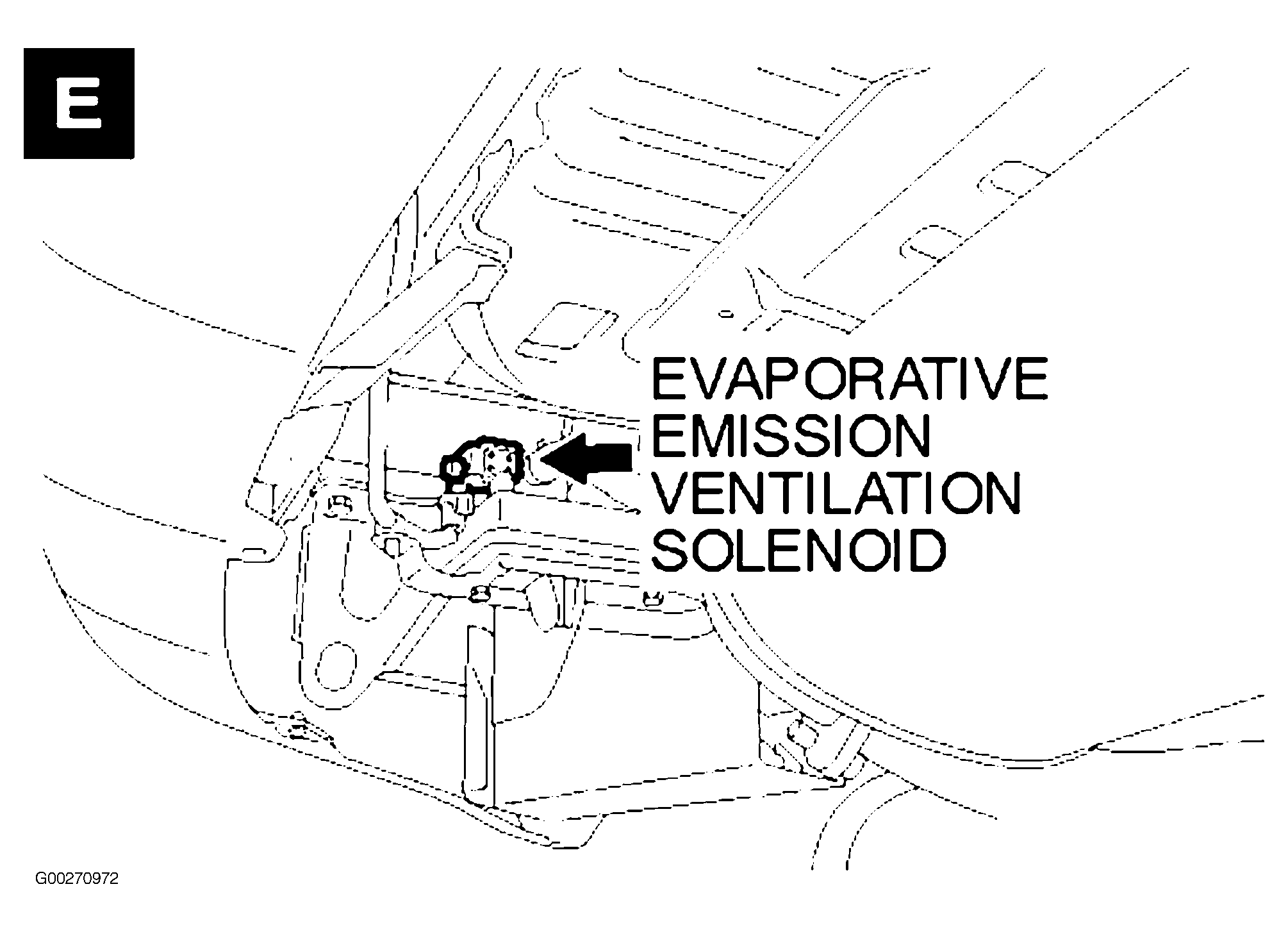

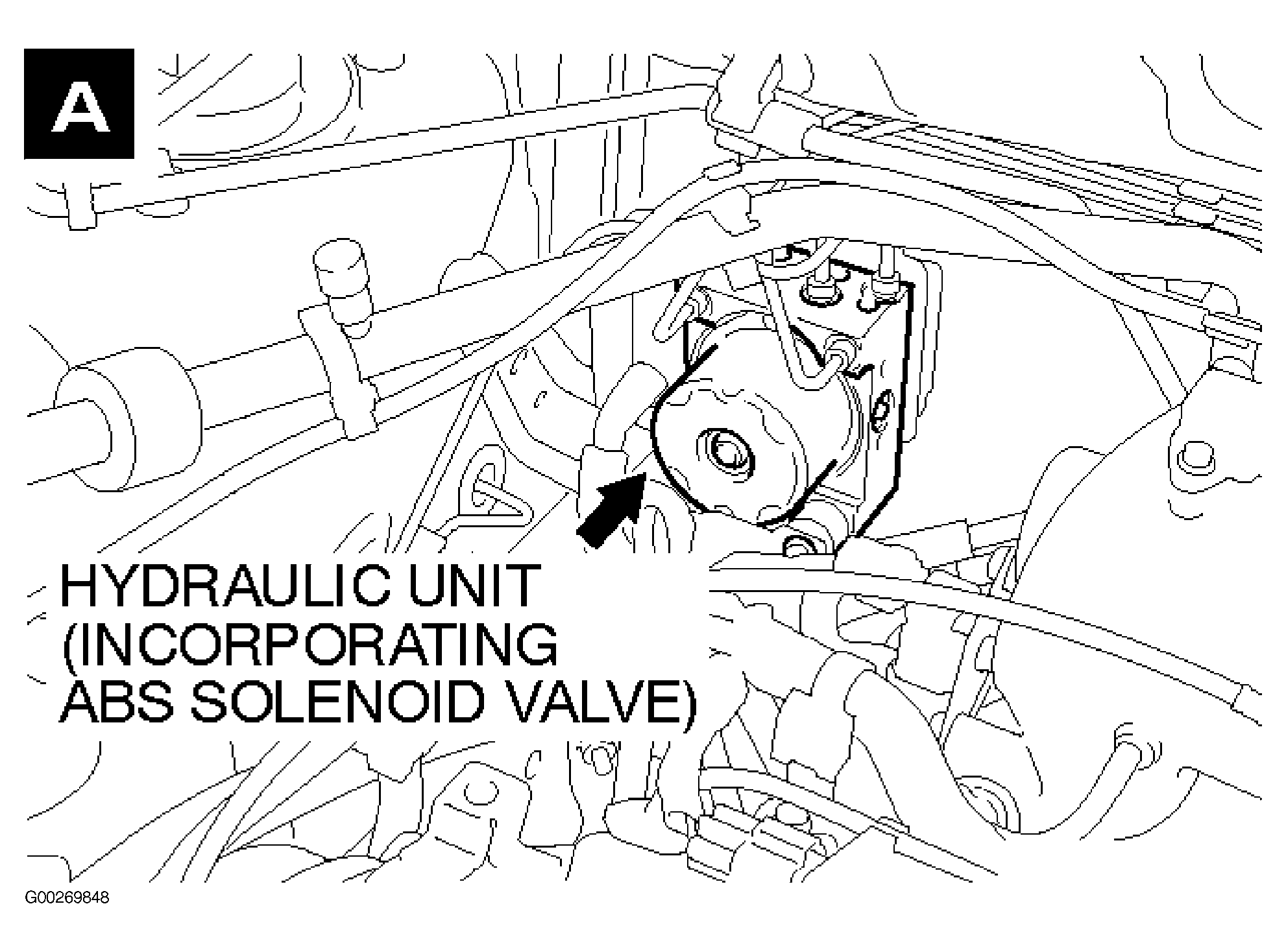

Fig 57: Solenoids & Solenoid Valves (1 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 58: Solenoids & Solenoid Valves (2 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

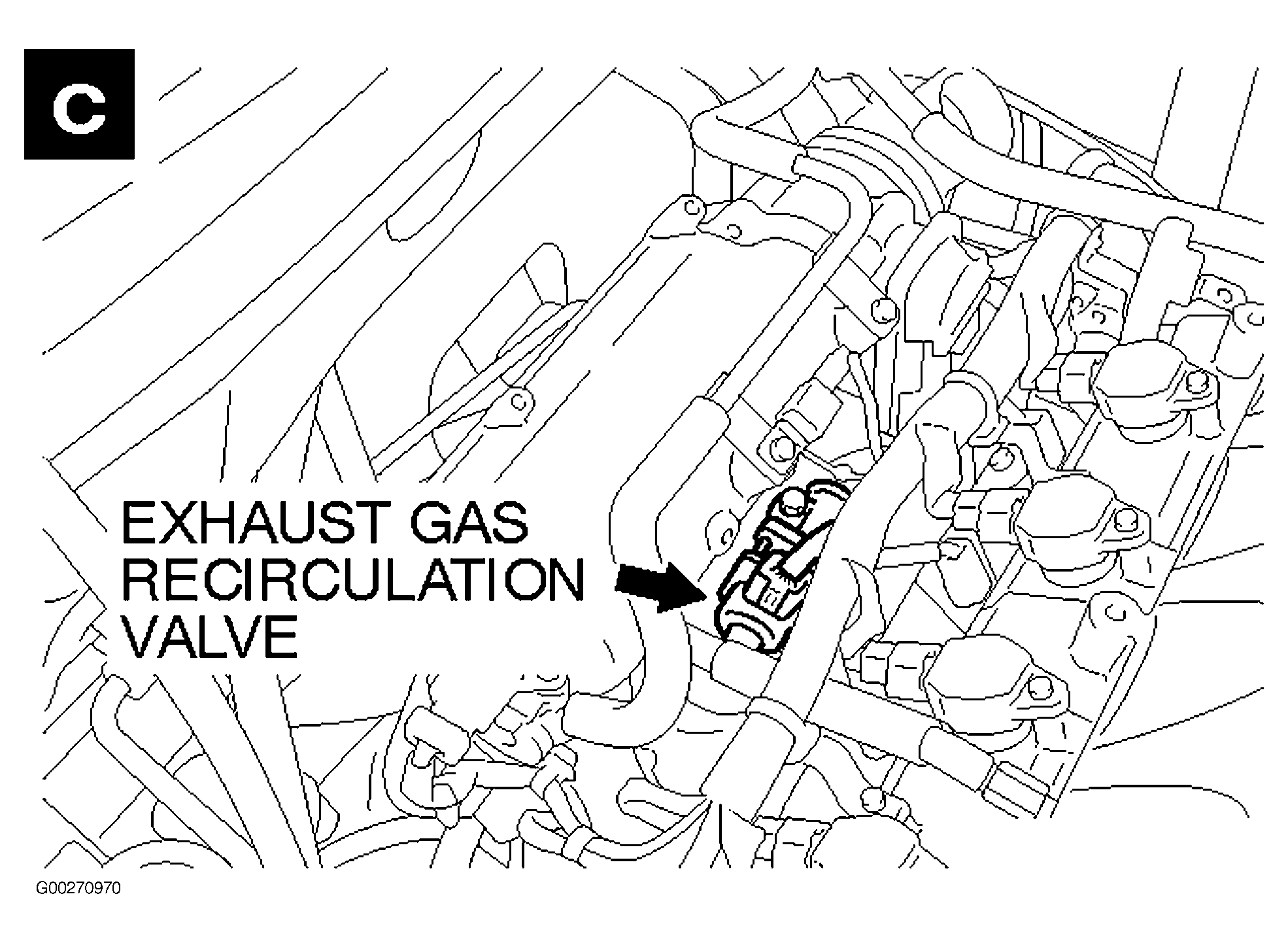

Fig 59: Solenoids & Solenoid Valves (3 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

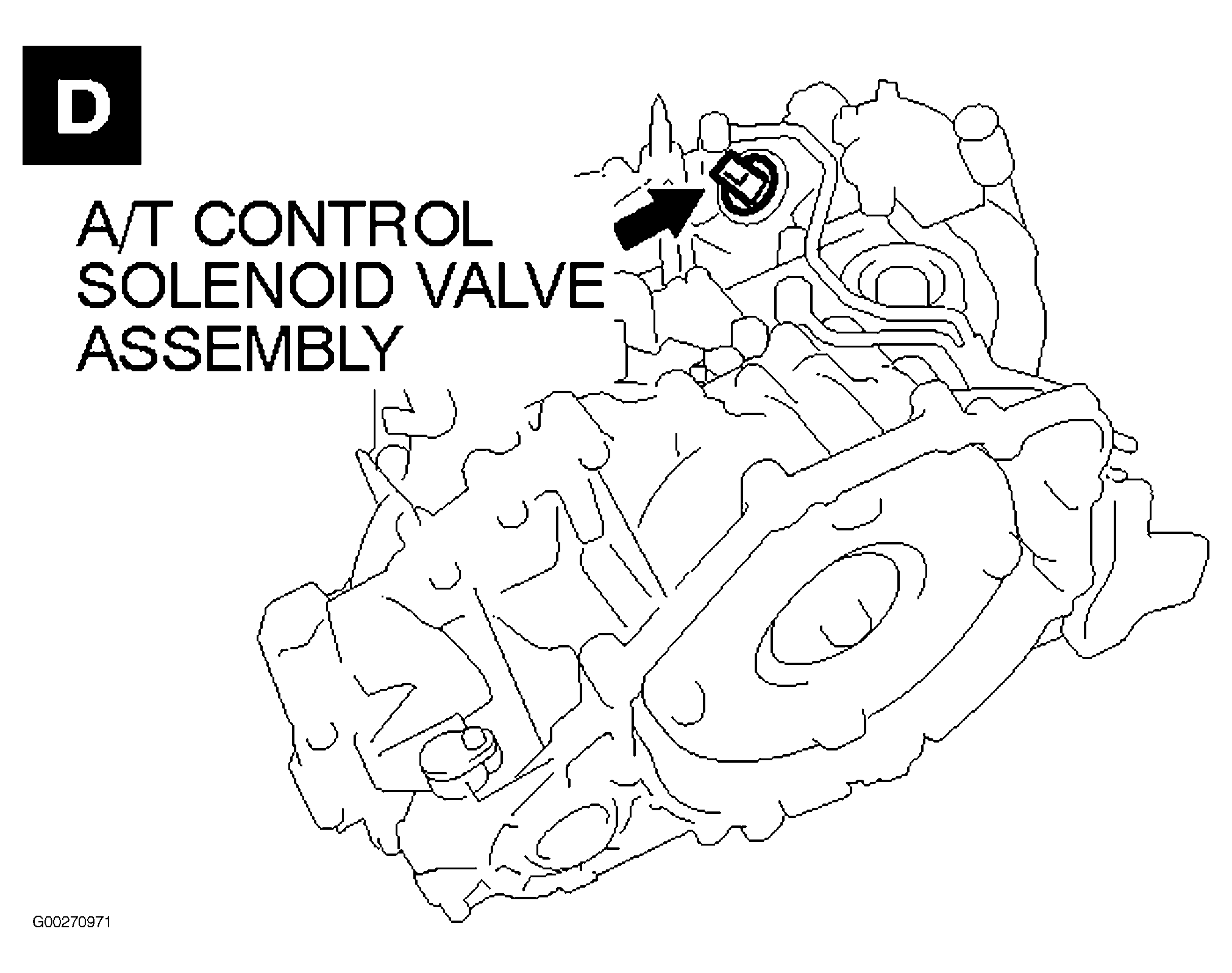

Fig 60: Solenoids & Solenoid Valves (4 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

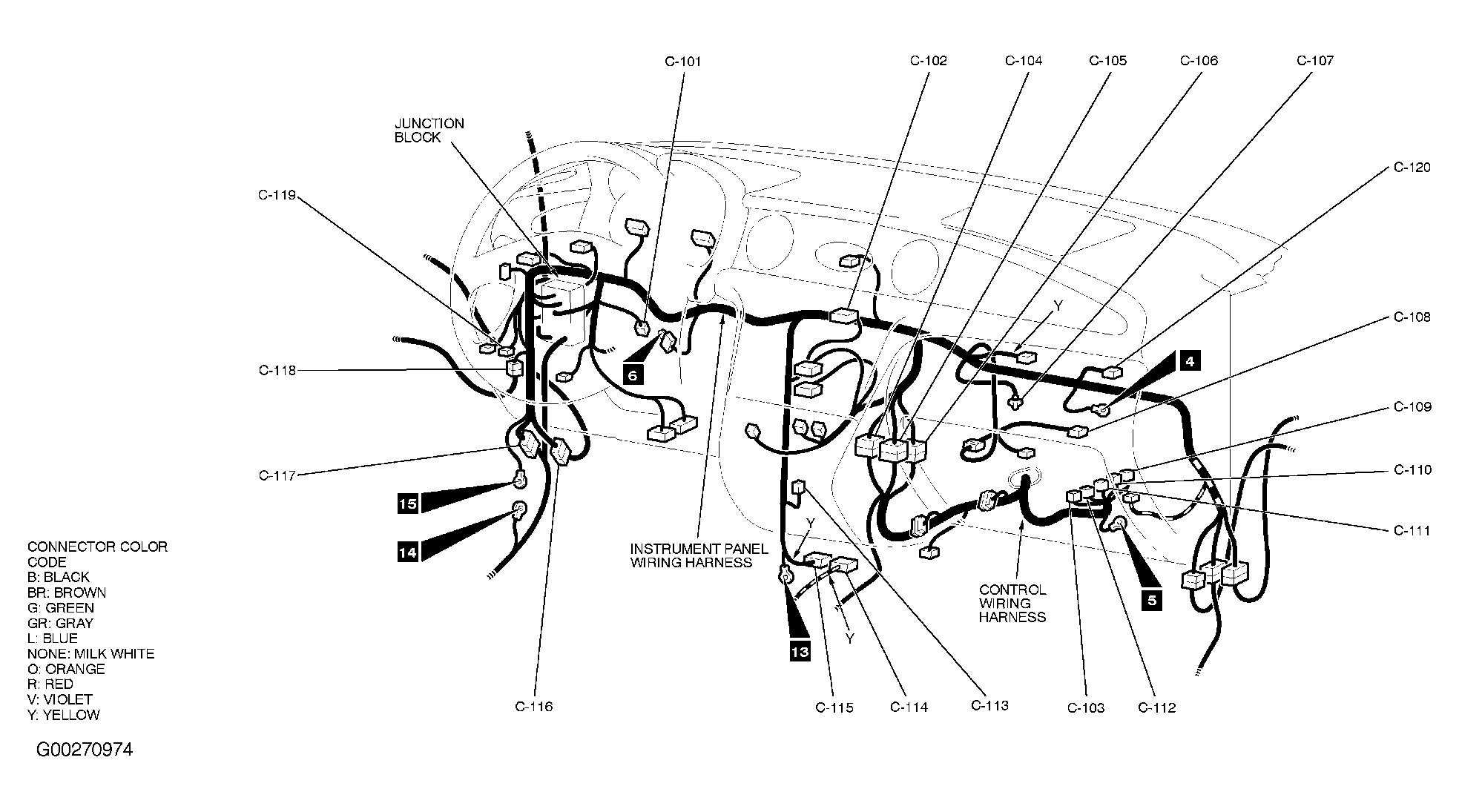

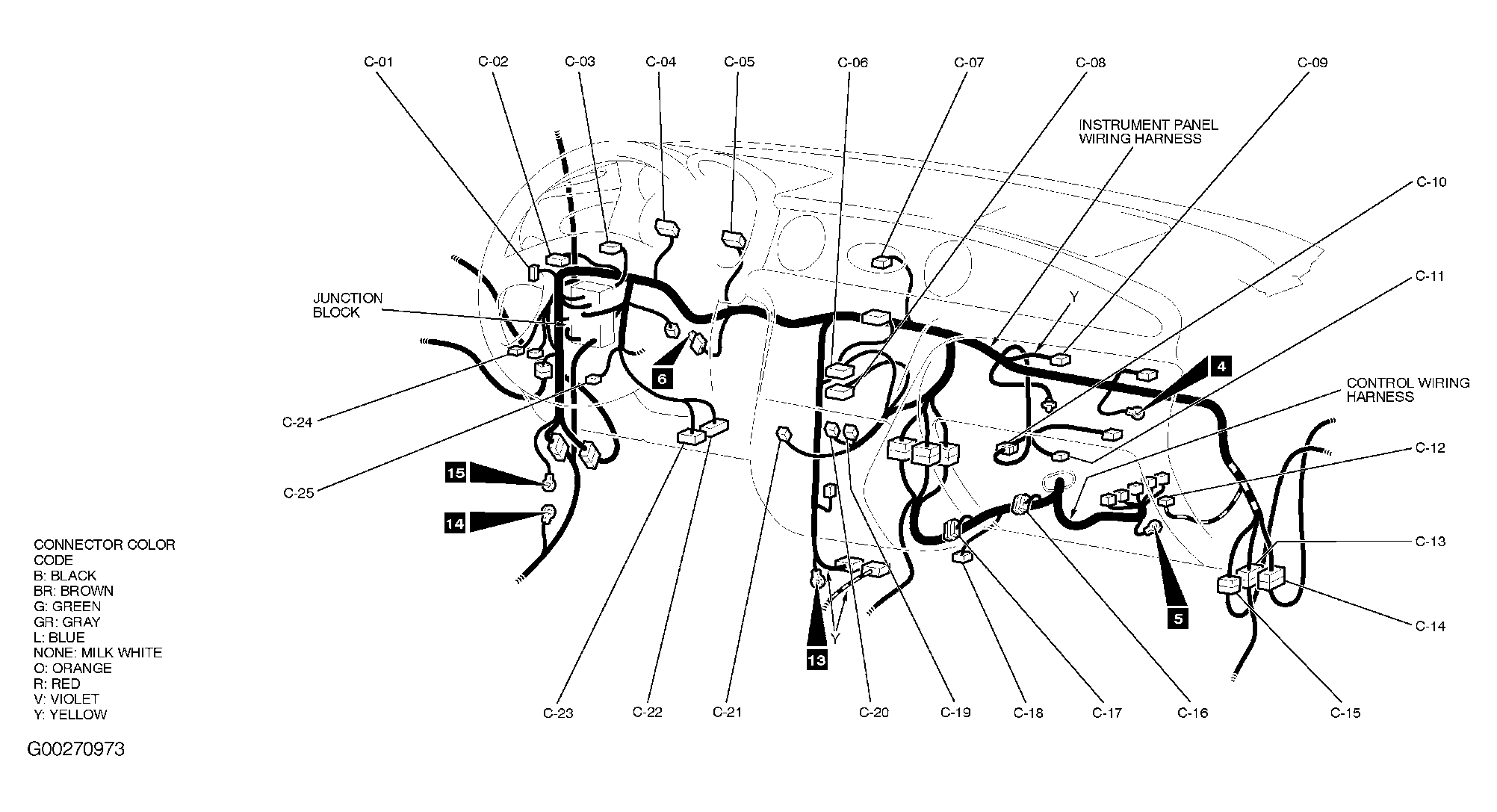

Fig 61: Dash (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 62: Dash (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

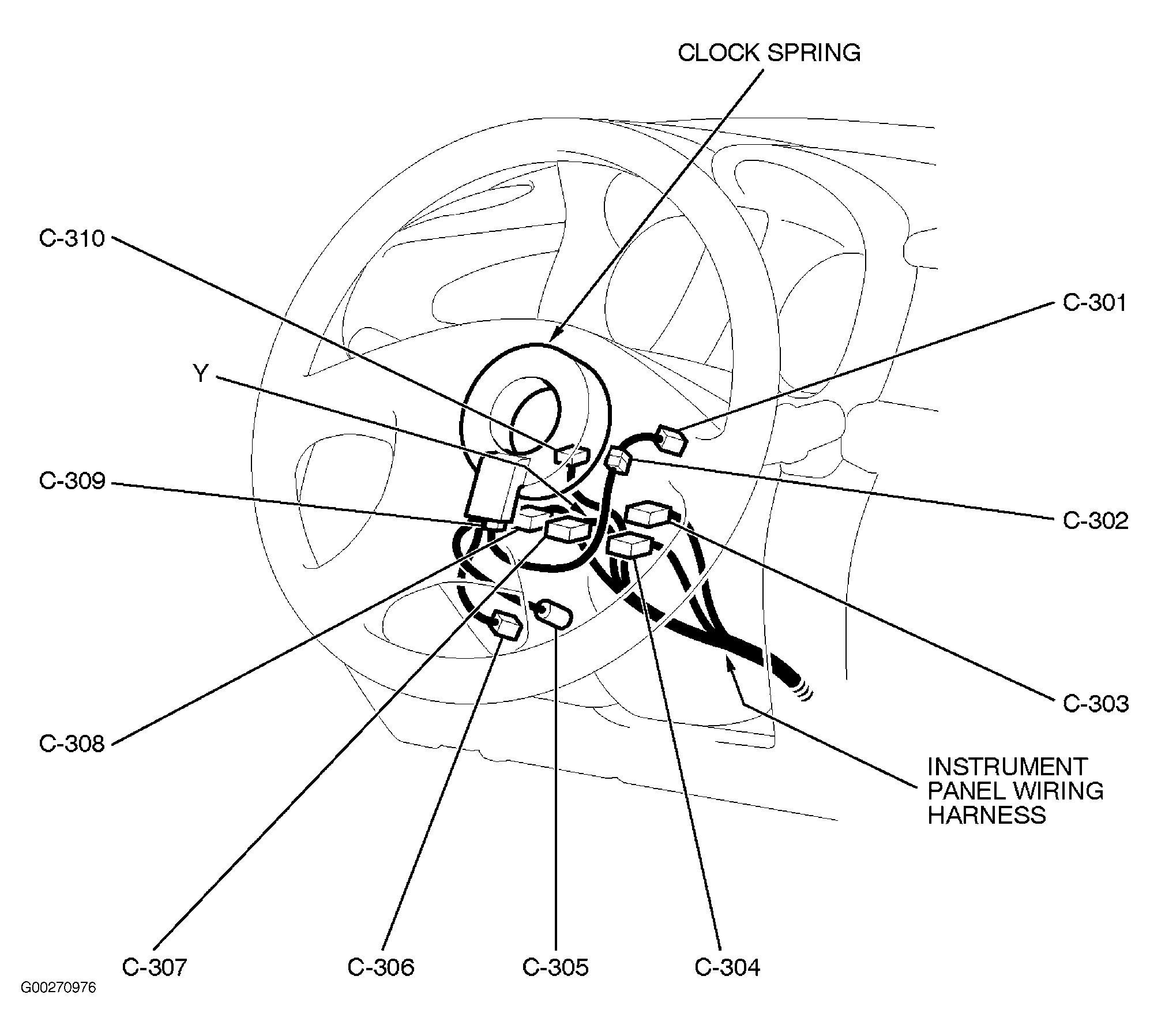

Fig 63: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

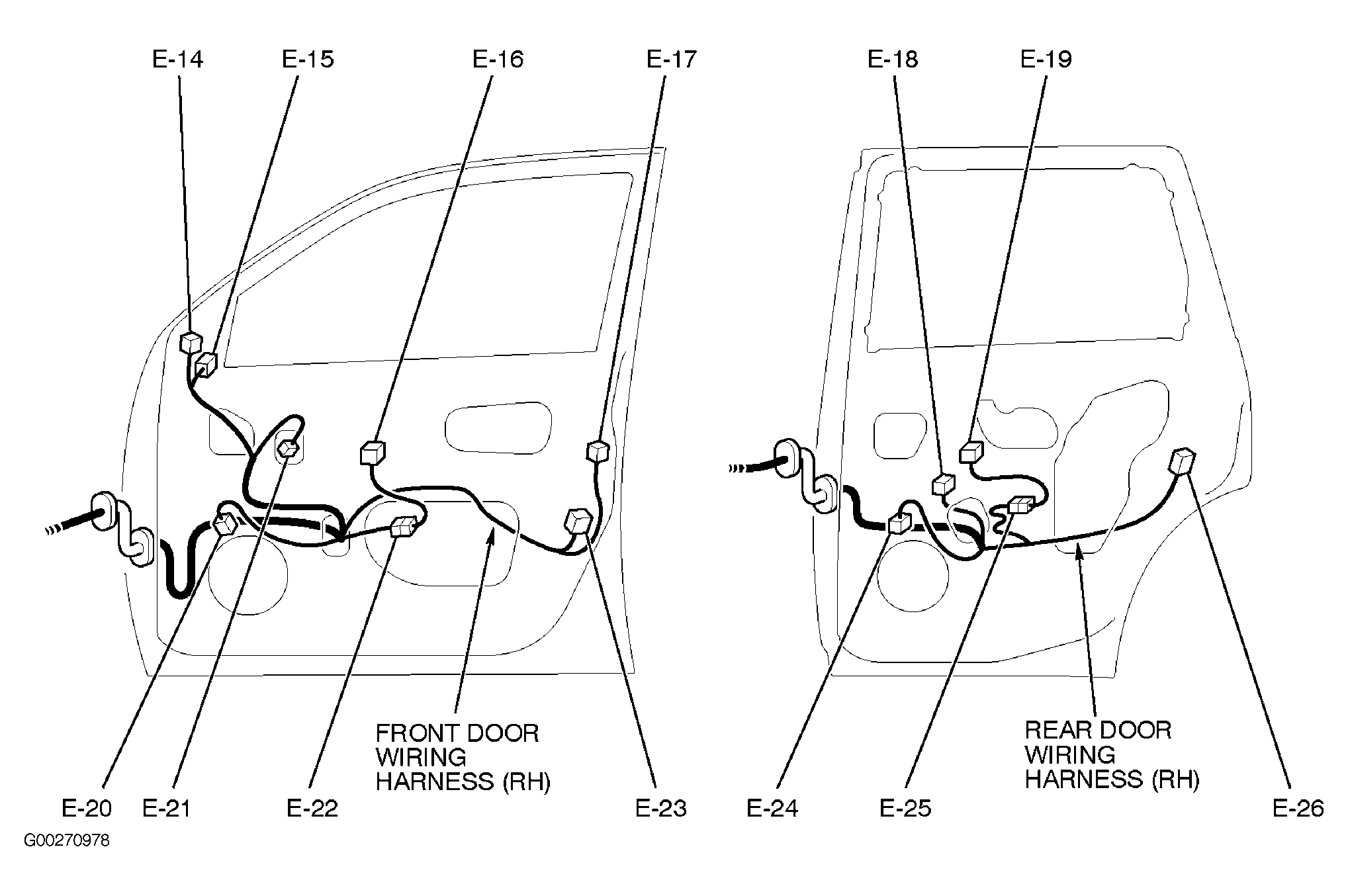

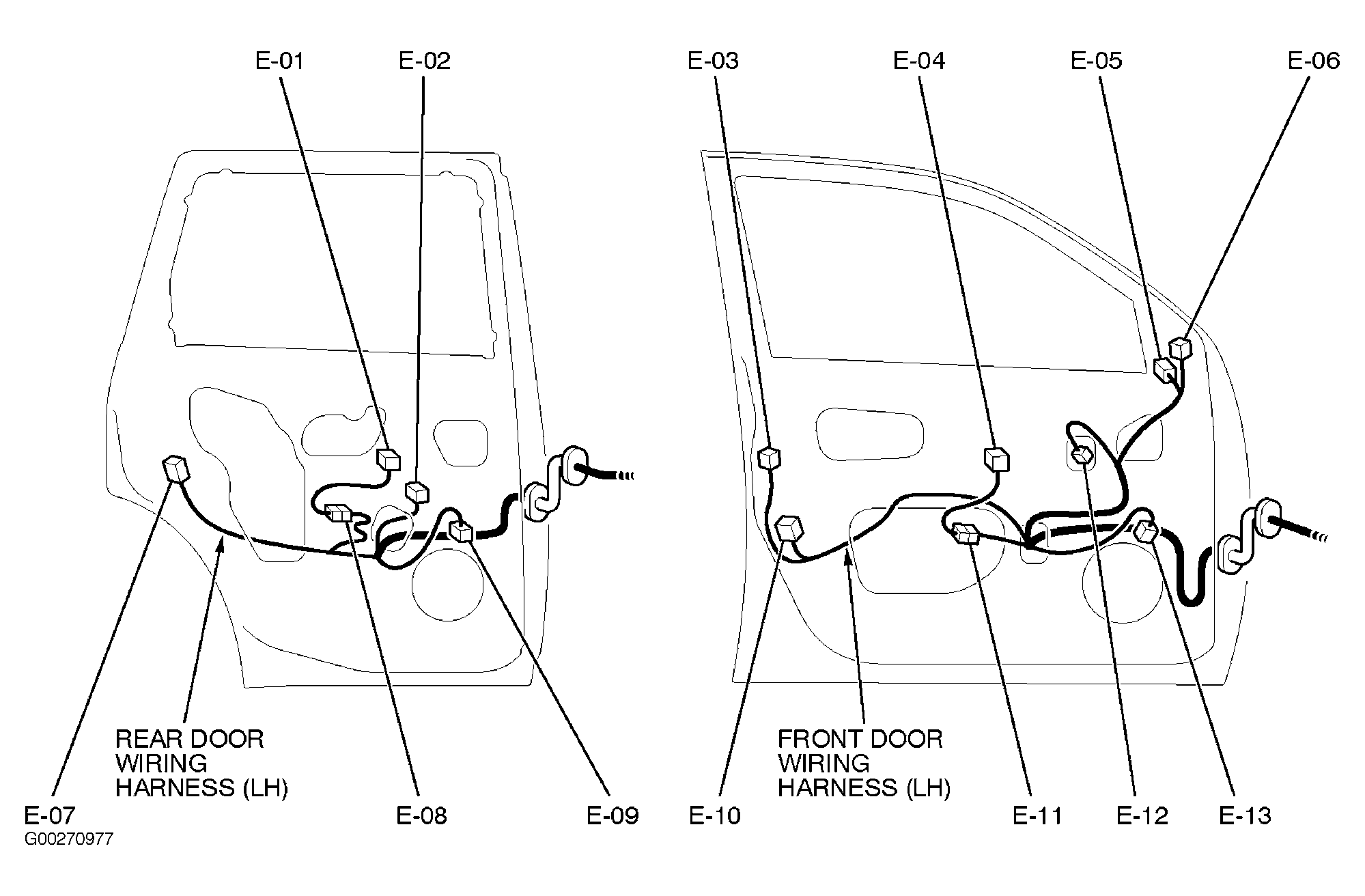

Fig 64: Driver's Side Front & Rear Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Passenger's Side Front & Rear Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 66: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 67: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

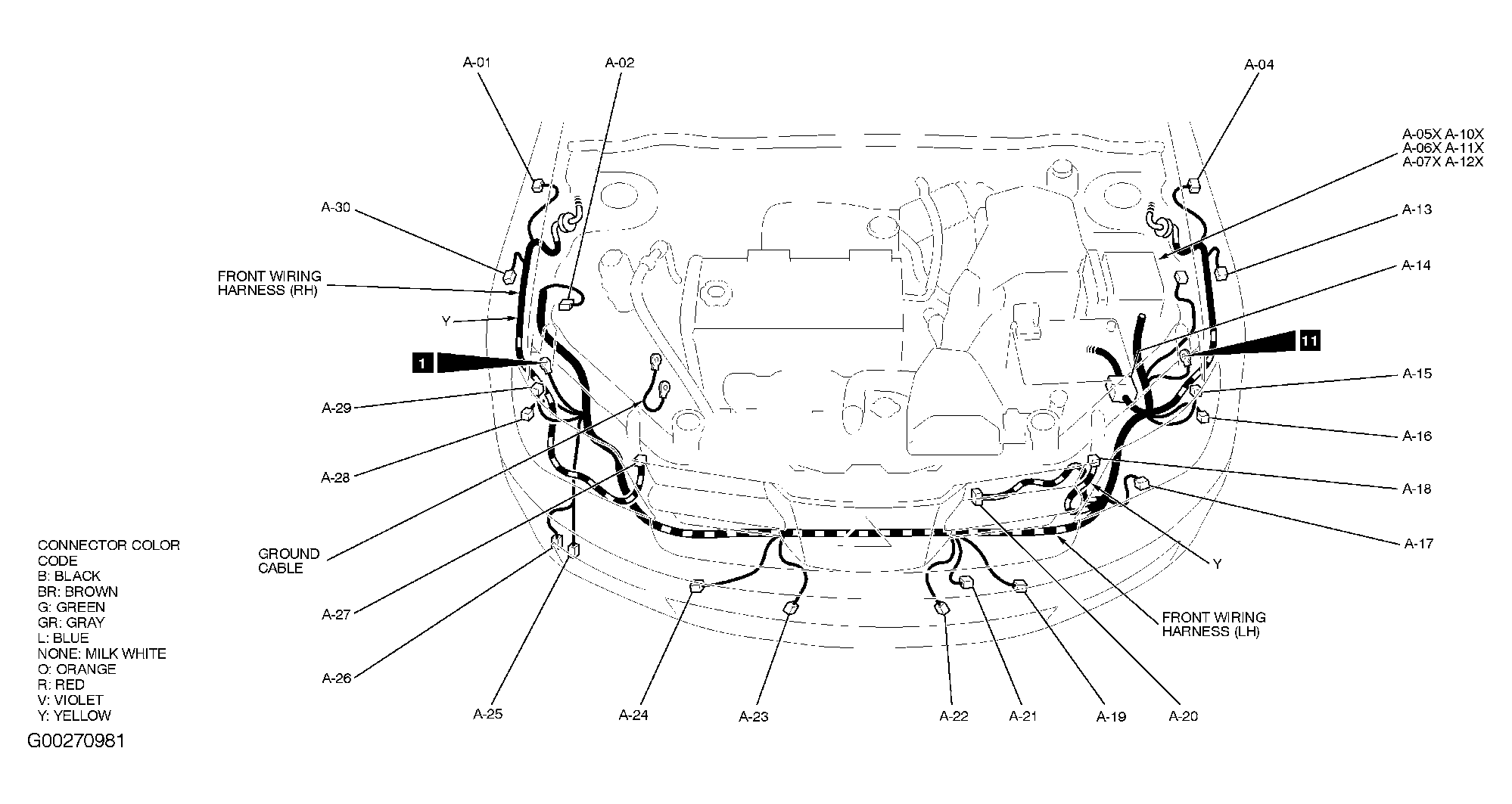

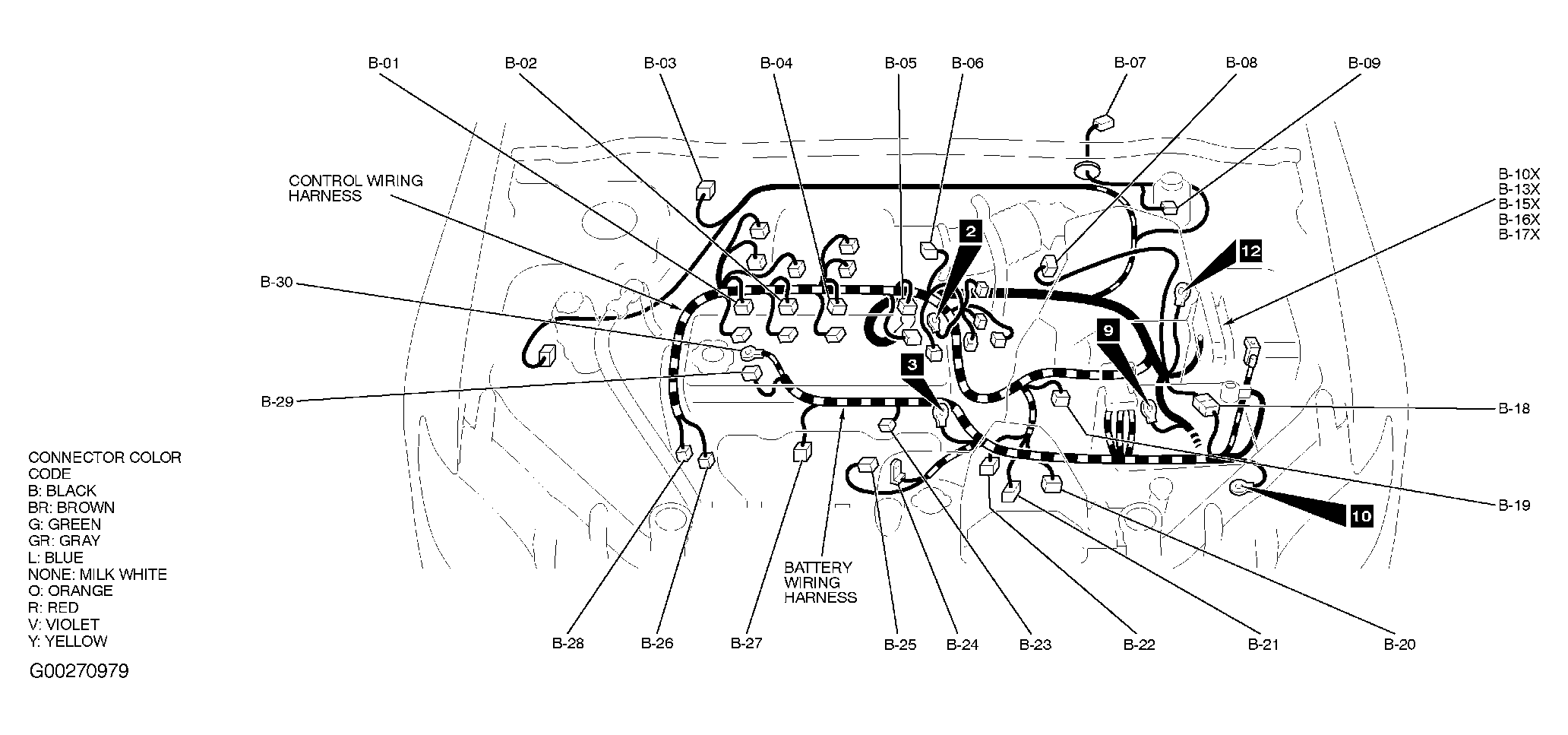

Fig 68: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

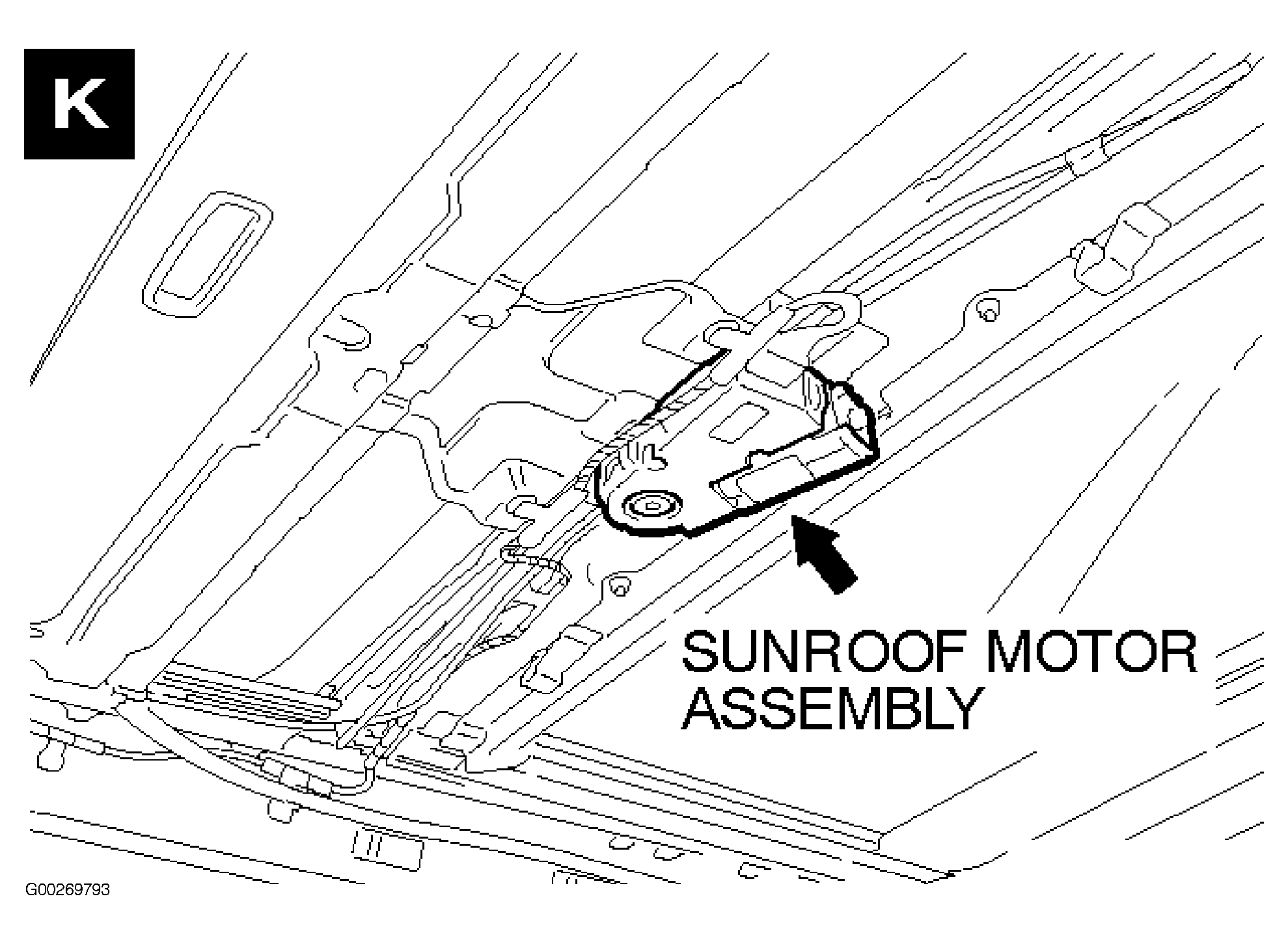

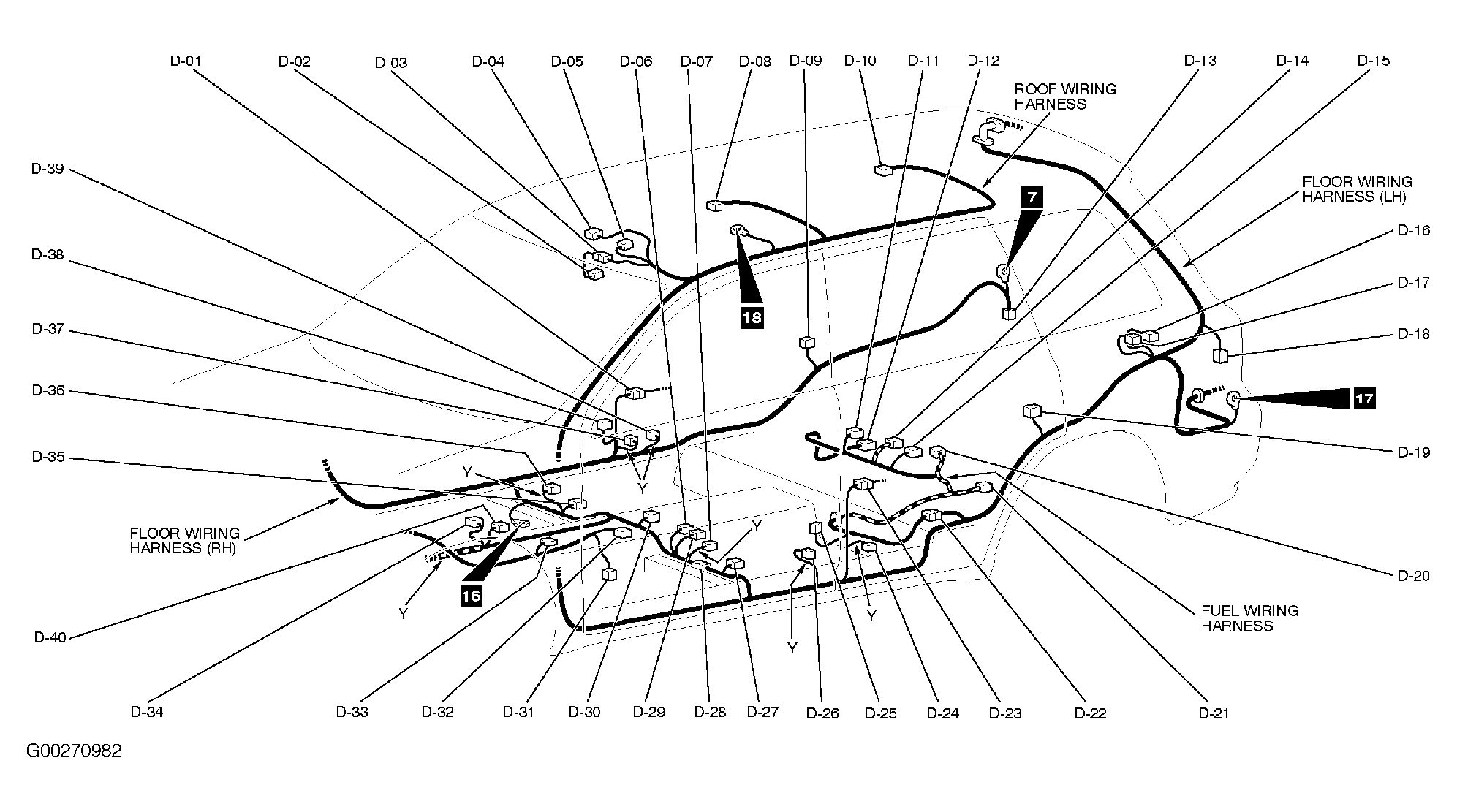

Fig 69: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

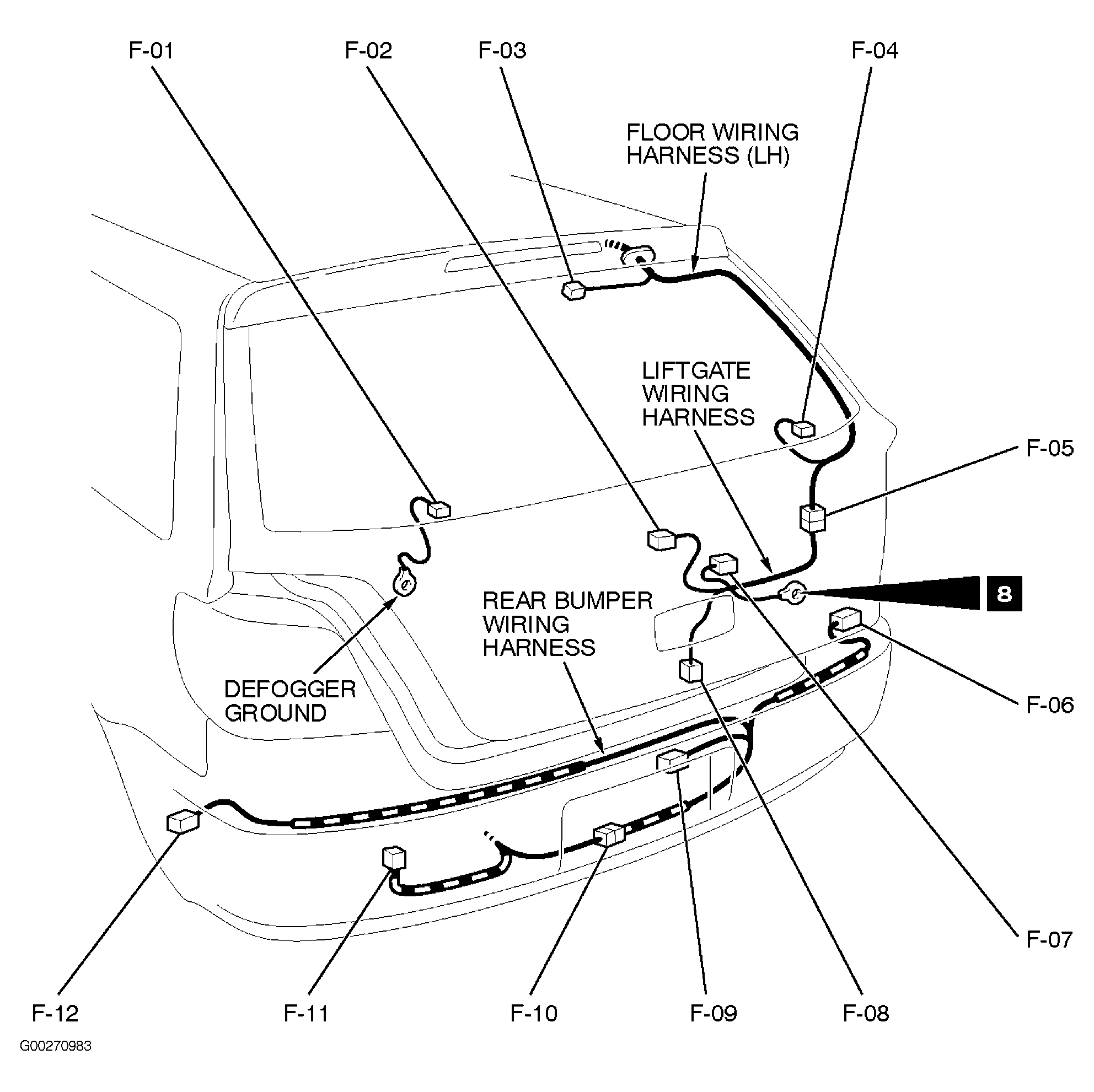

Fig 70: Liftgate
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

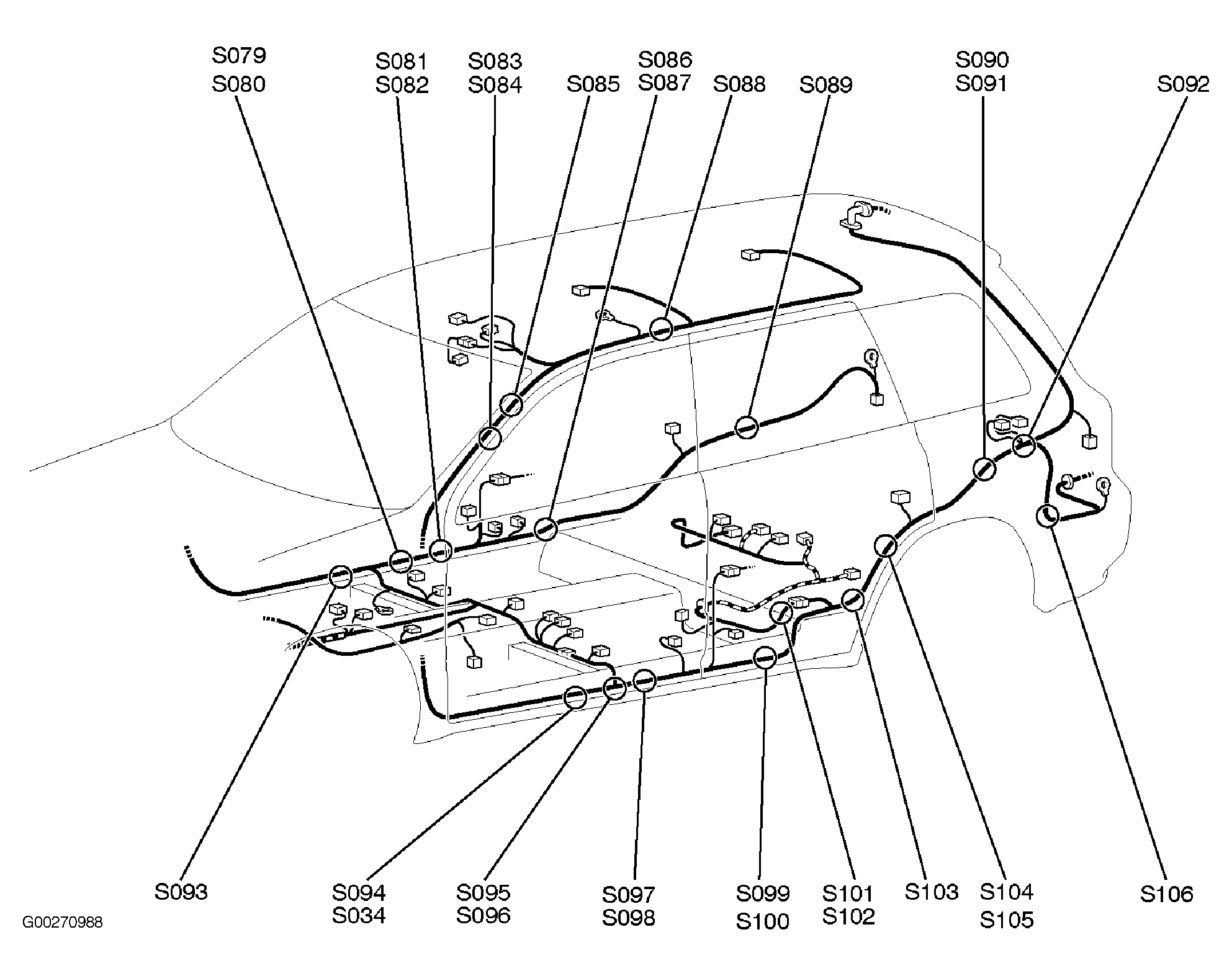

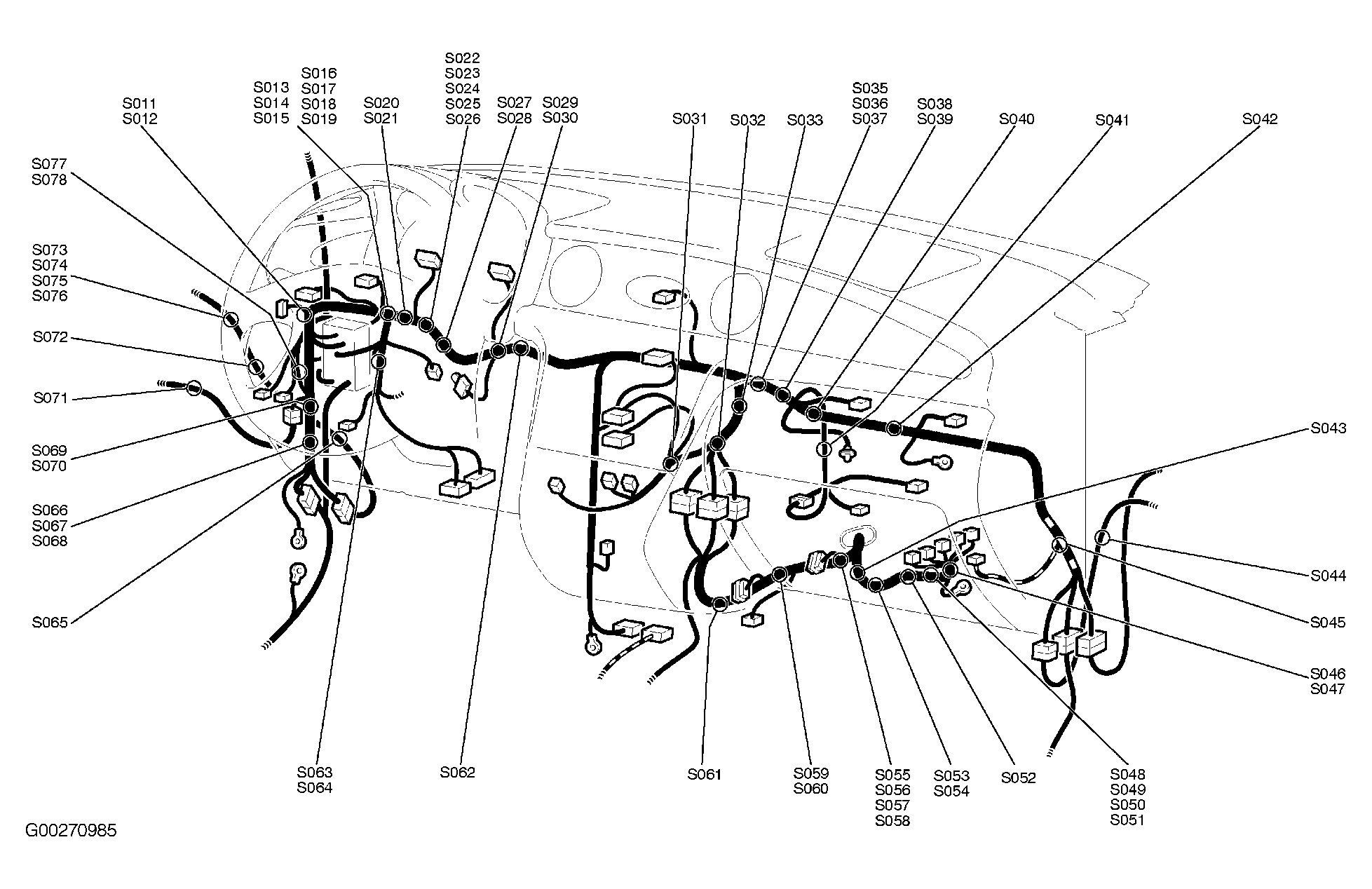

Fig 71: Dash Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

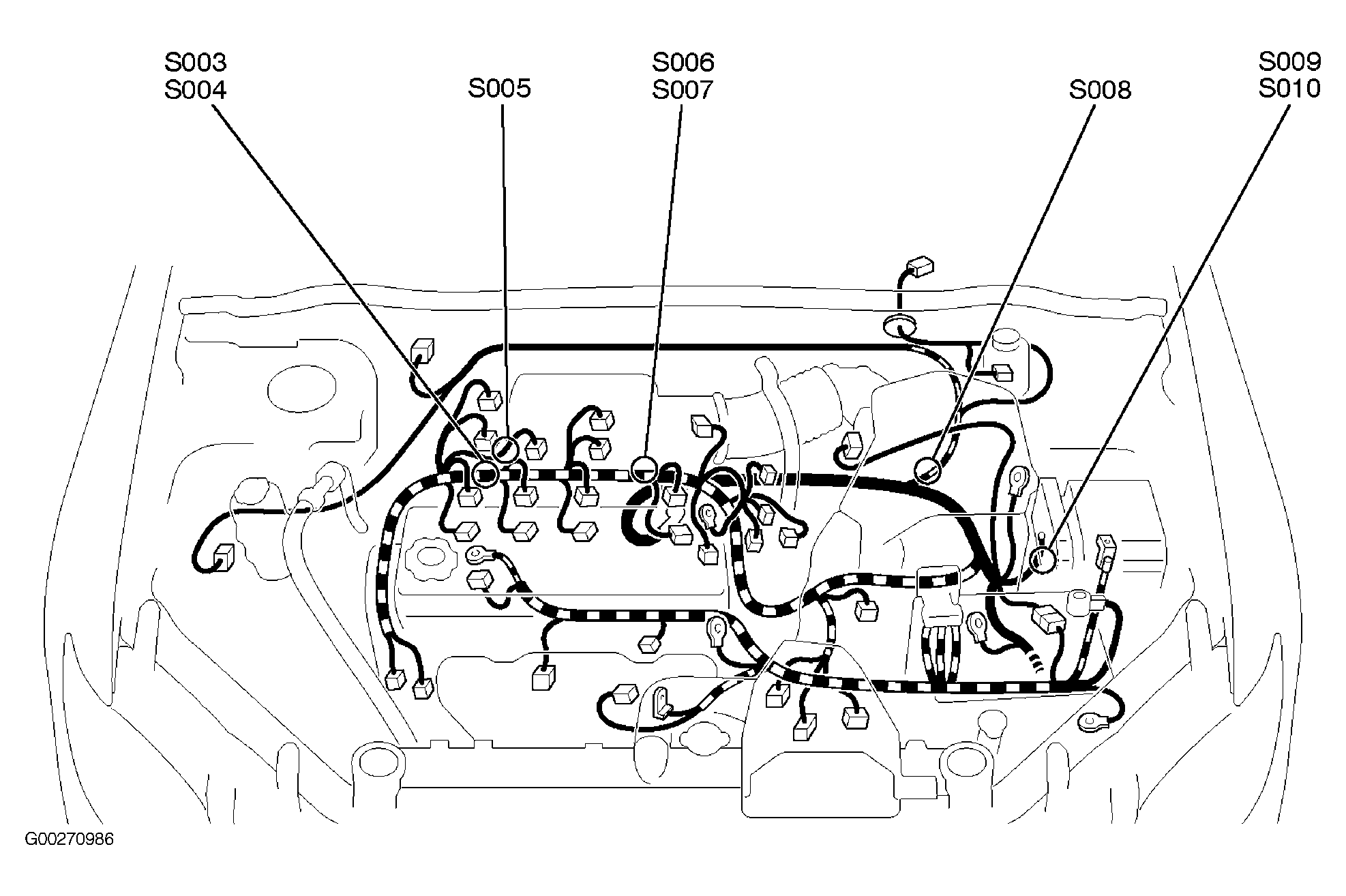

Fig 72: Engine & Transaxle Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 73: Engine Compartment Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 74: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

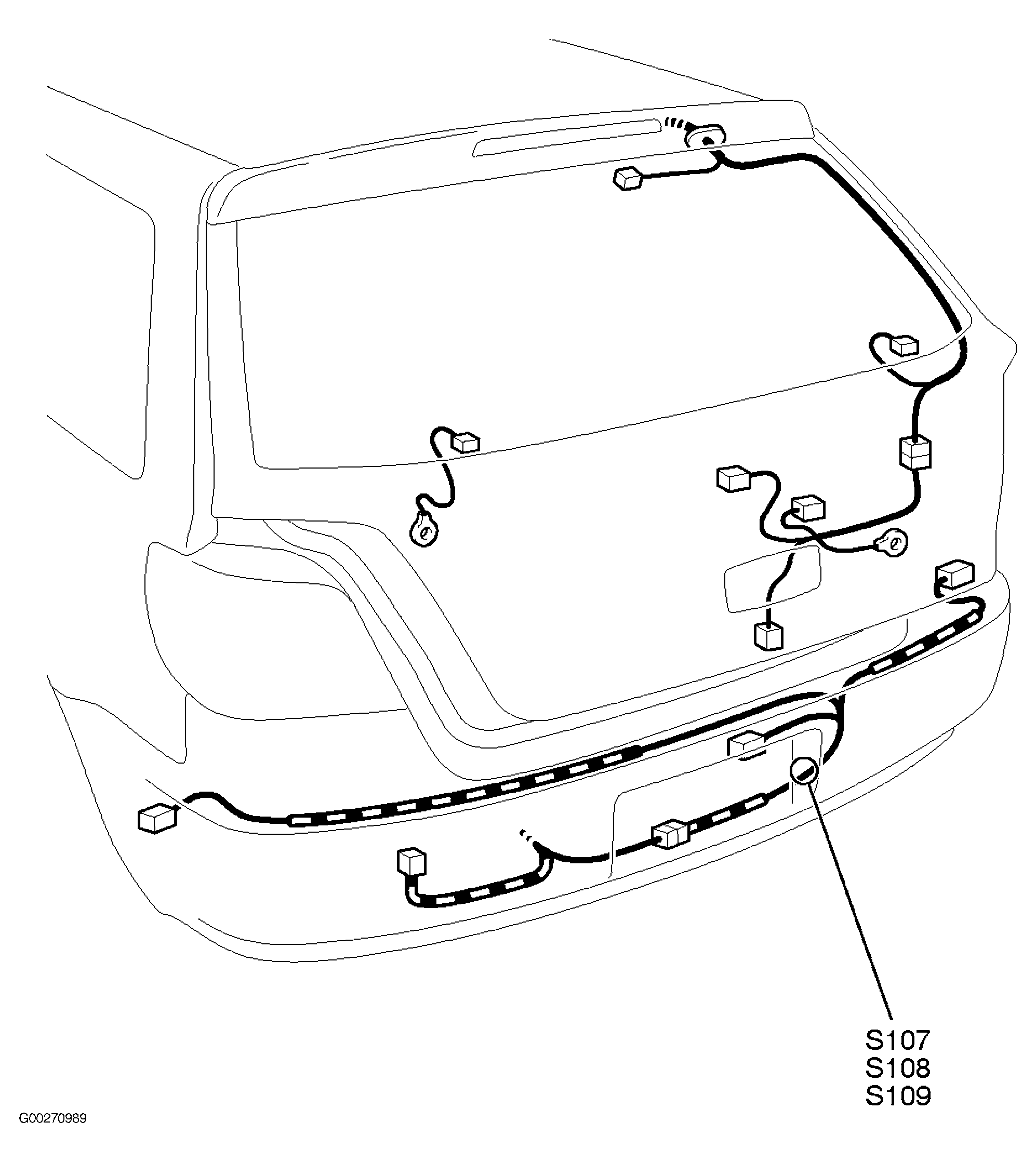

Fig 75: Liftgate
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
