Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Control Units (1 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Control Units (2 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Control Units (3 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Control Units (4 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Control Units (5 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Control Units (6 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Control Units (7 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Control Units (8 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Control Units (9 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Control Units (10 Of 10)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Fusible Links & Fuses (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Fusible Links & Fuses (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Grounds (1 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Grounds (2 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 15: Grounds (3 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Grounds (4 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Grounds (5 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Grounds (6 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Grounds (7 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Grounds (8 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Grounds (9 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Grounds (10 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Grounds (11 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Grounds (12 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Grounds (13 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Grounds (14 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Grounds (15 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Grounding Cable
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 29: Inspection Terminals (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 30: Inspection Terminals (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Other Devices (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Other Devices (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

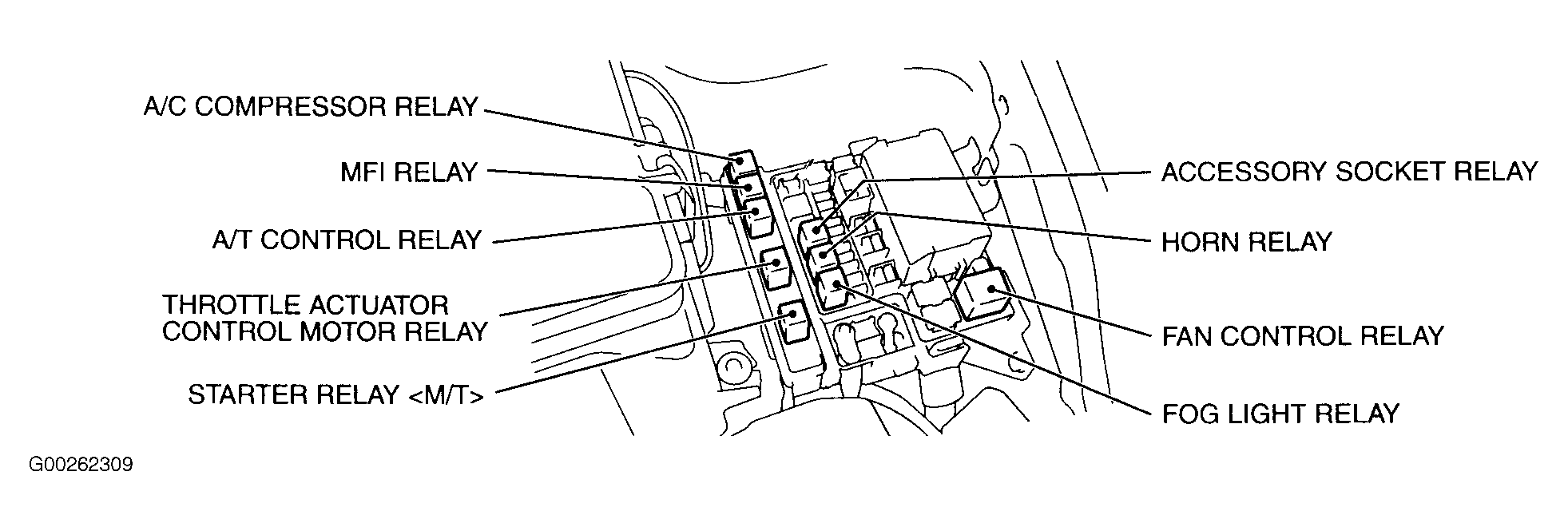

Fig 33: Relays (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Relays (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Sensors (1 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Sensors (2 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 37: Sensors (3 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 38: Sensors (4 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 39: Sensors (5 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Sensors (6 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 41: Sensors (7 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 42: Sensors (8 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 43: Sensors (9 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Sensors (10 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 45: Sensors (11 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 46: Sensors (12 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 47: Sensors (13 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Sensors (14 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Sensors (15 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 50: Sensors (16 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 51: Sensors (17 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 52: Sensors (18 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 53: Sensors (19 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Sensors (20 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 55: Sensors (21 Of 21)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Solenoids & Solenoid Valves (1 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 57: Solenoids & Solenoid Valves (2 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 58: Solenoids & Solenoid Valves (3 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 59: Solenoids & Solenoid Valves (4 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 60: Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

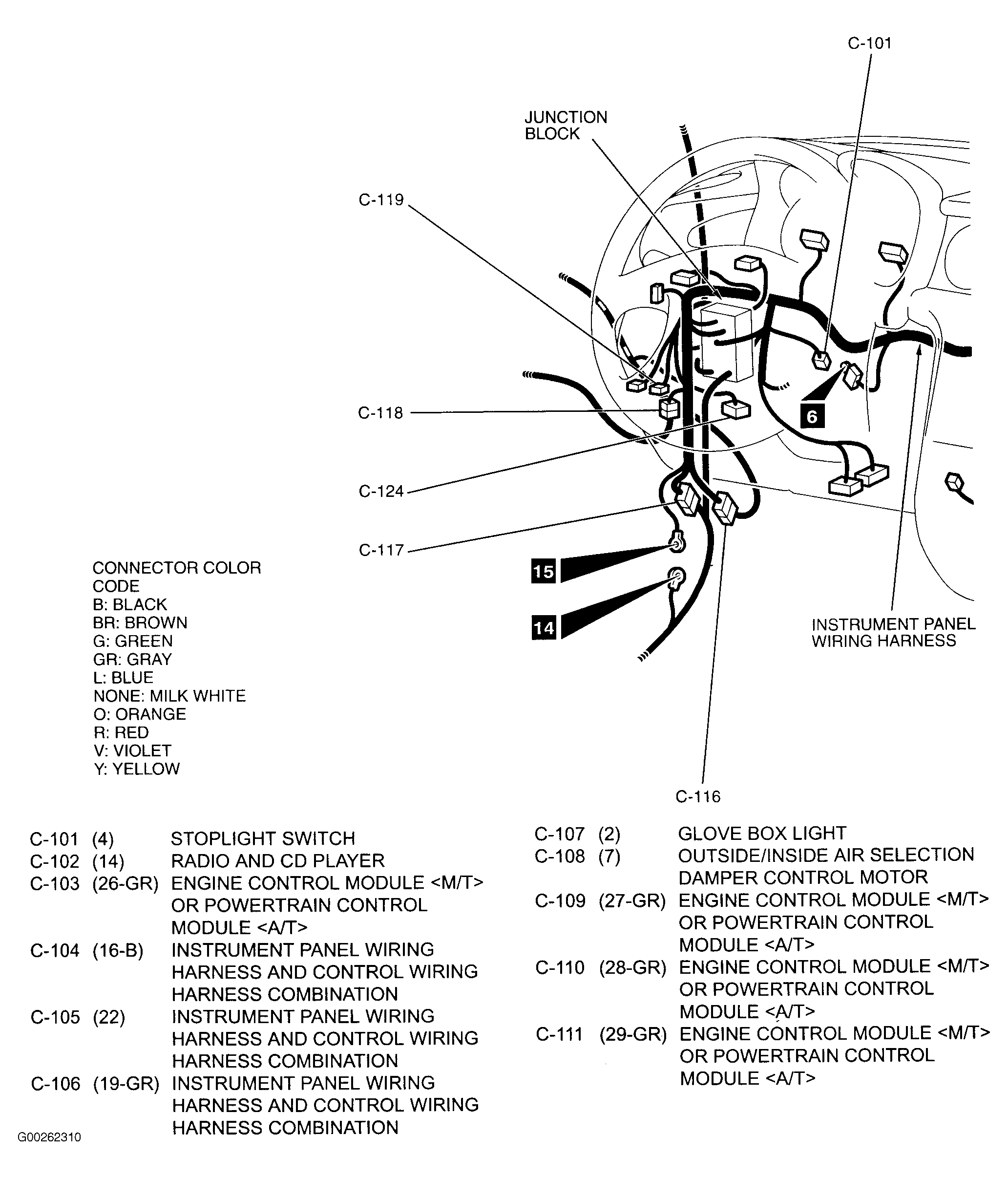

Fig 61: Dash (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

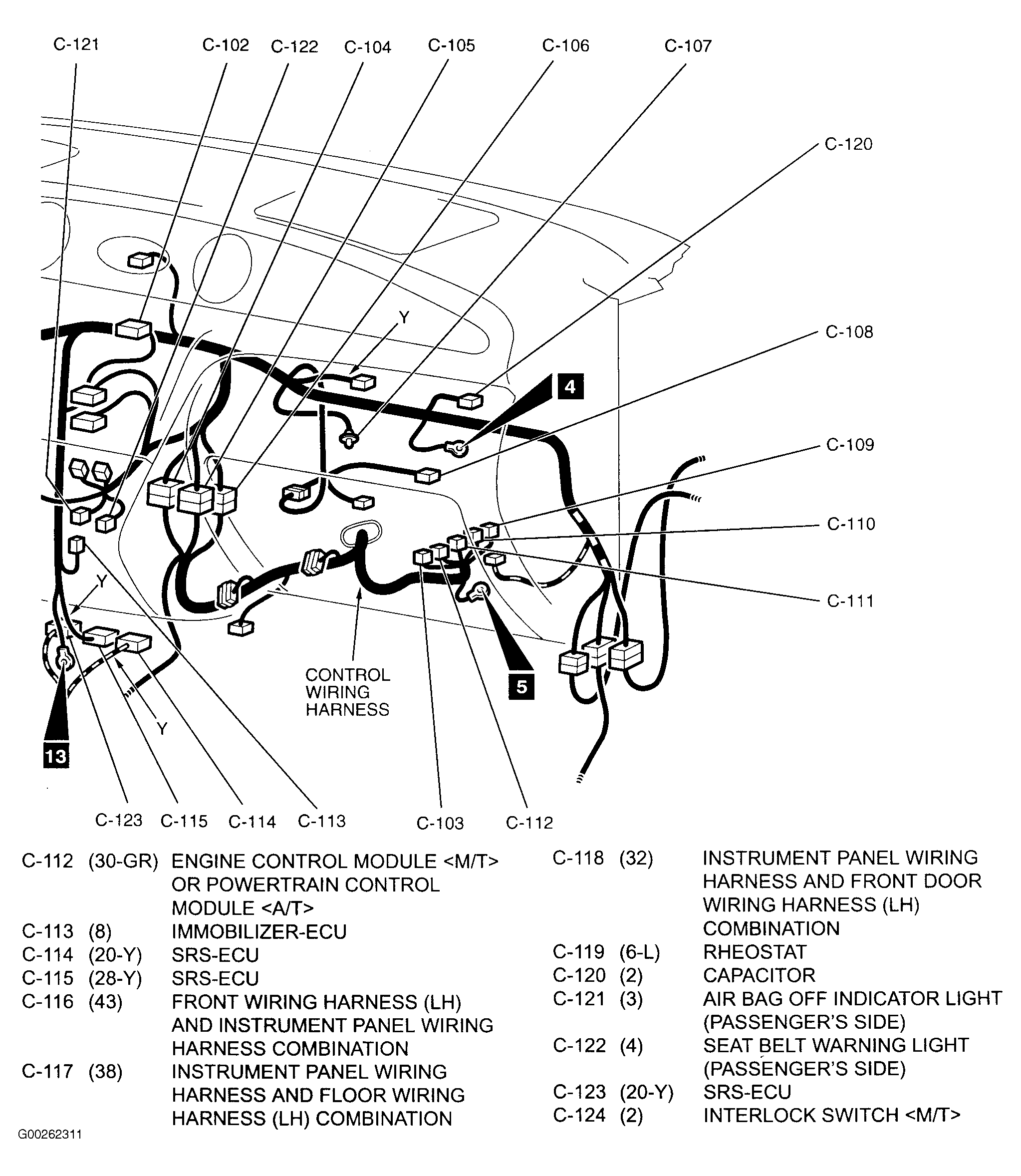

Fig 62: Dash (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 64: Driver's Side Front & Rear Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Passenger's Side Front & Rear Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 66: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

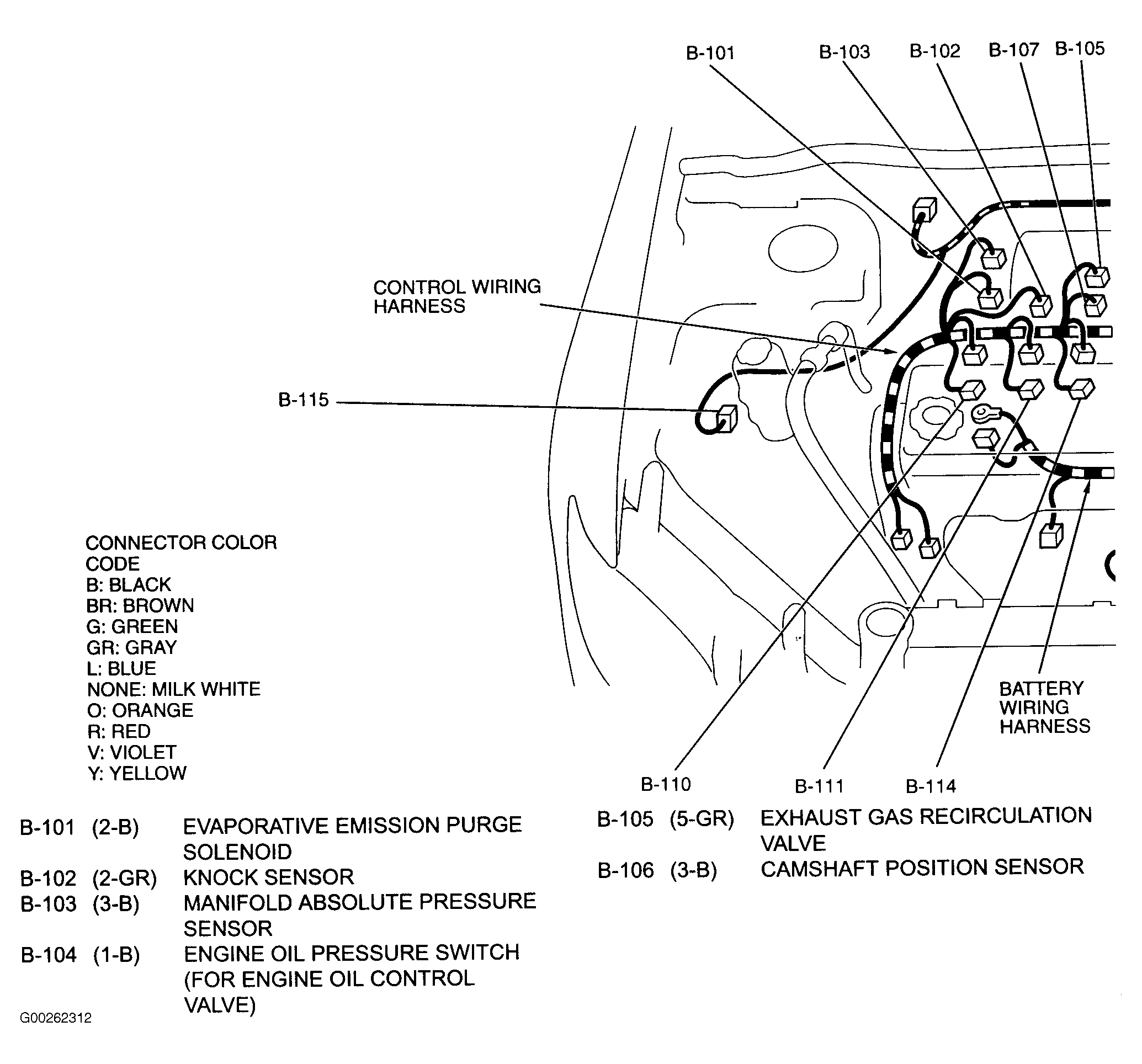

Fig 67: Engine & Transaxle (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

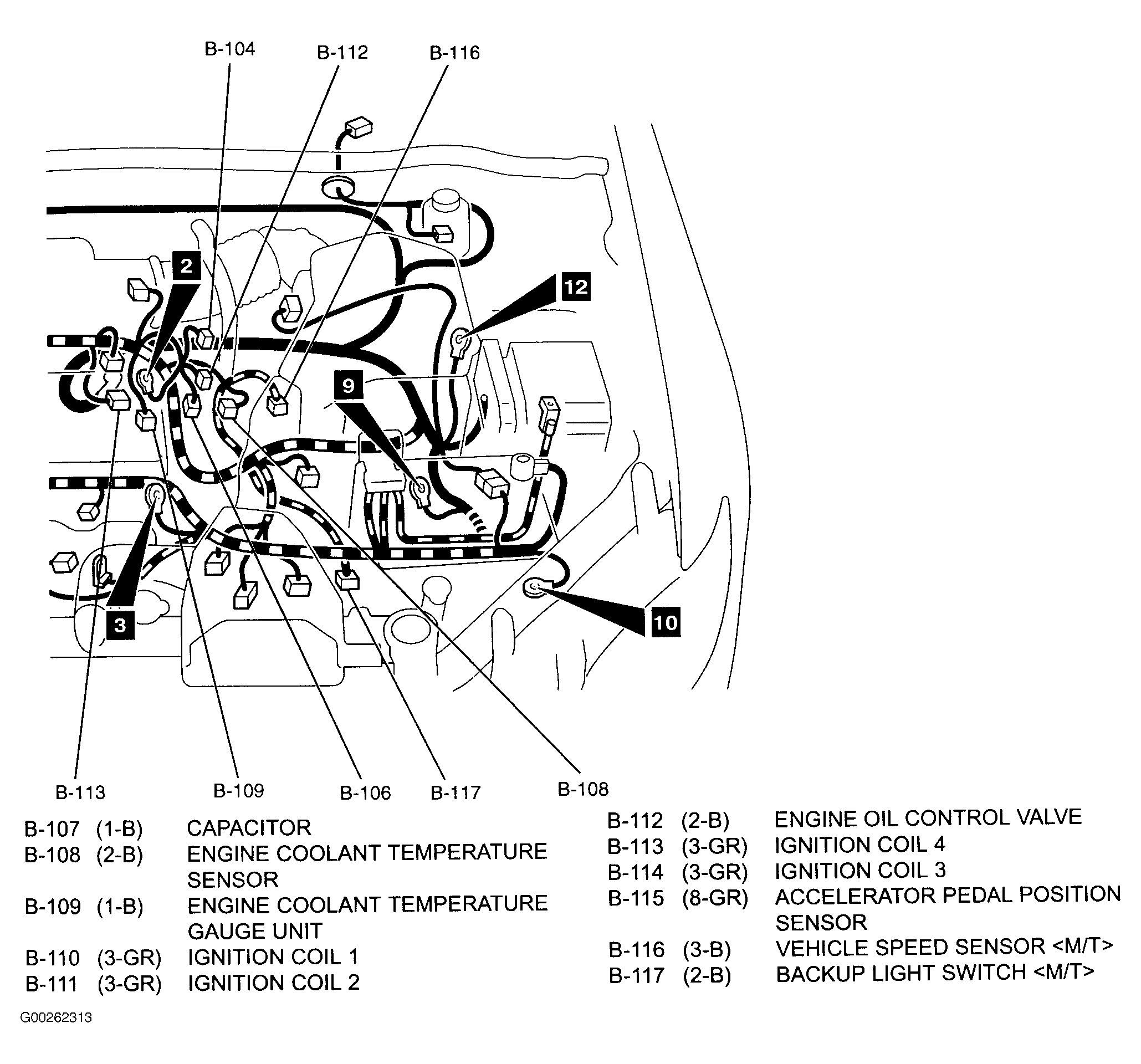

Fig 68: Engine & Transaxle (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 69: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

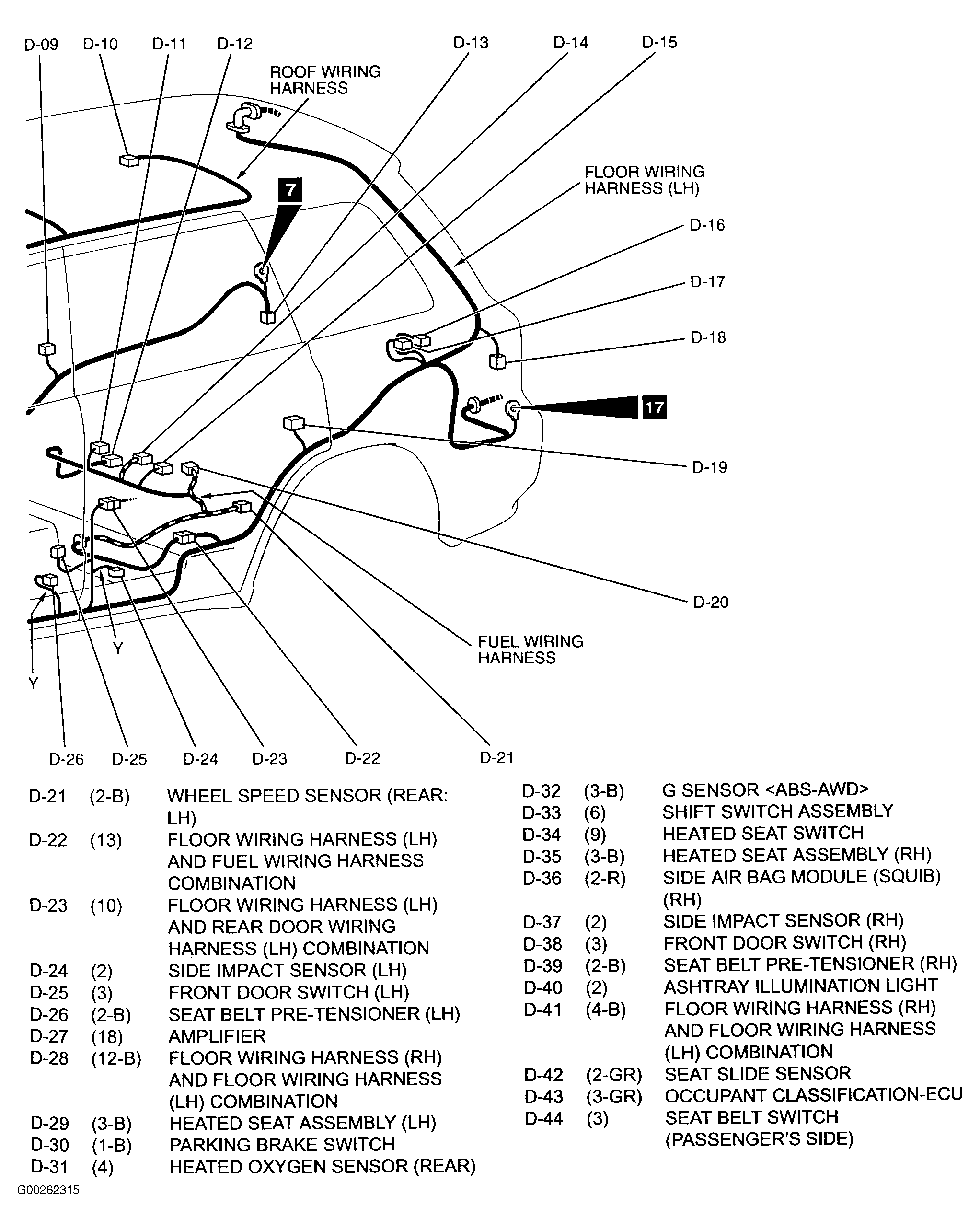

Fig 70: Floor & Roof (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 71: Floor & Roof (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Liftgate
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

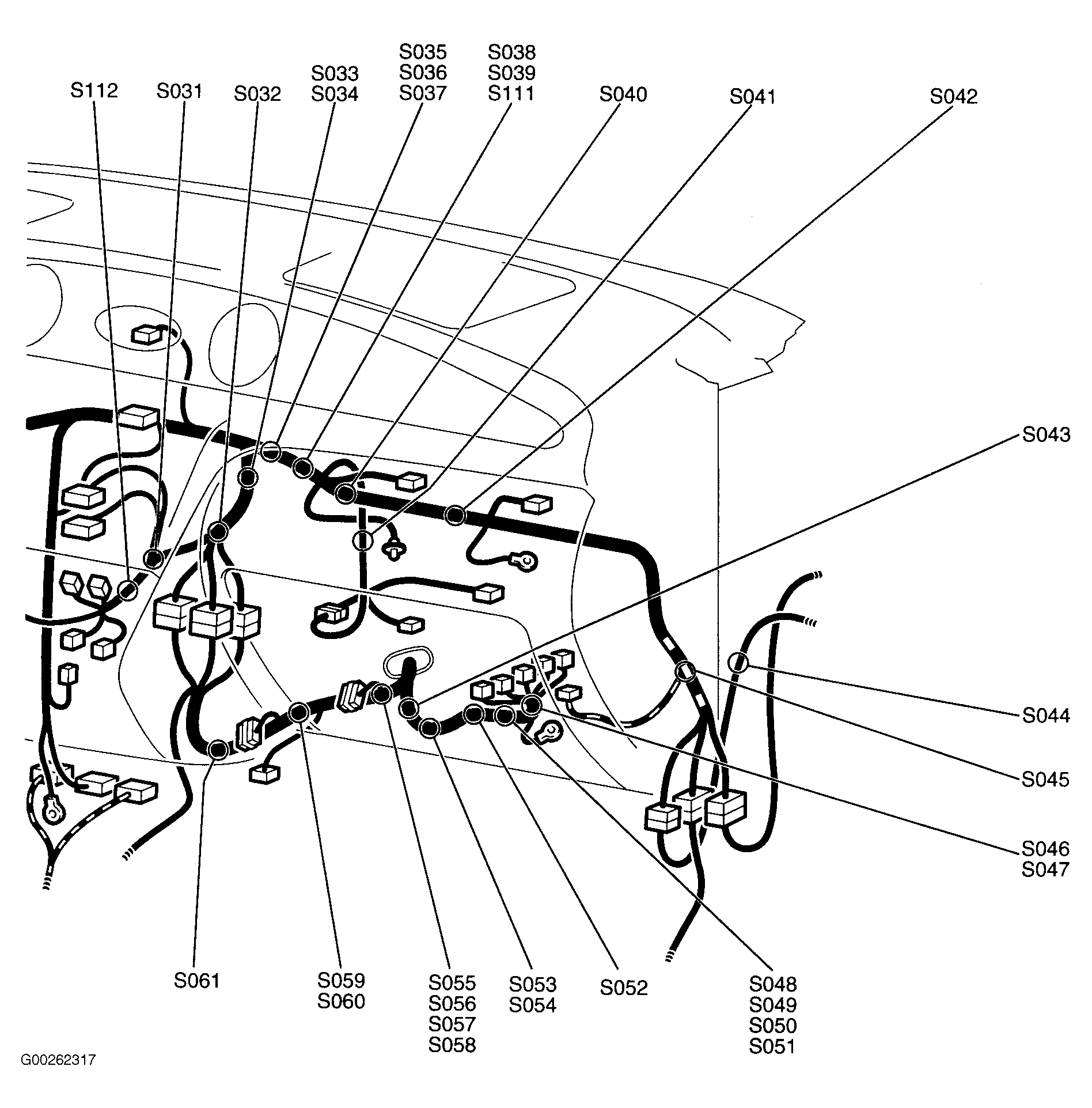

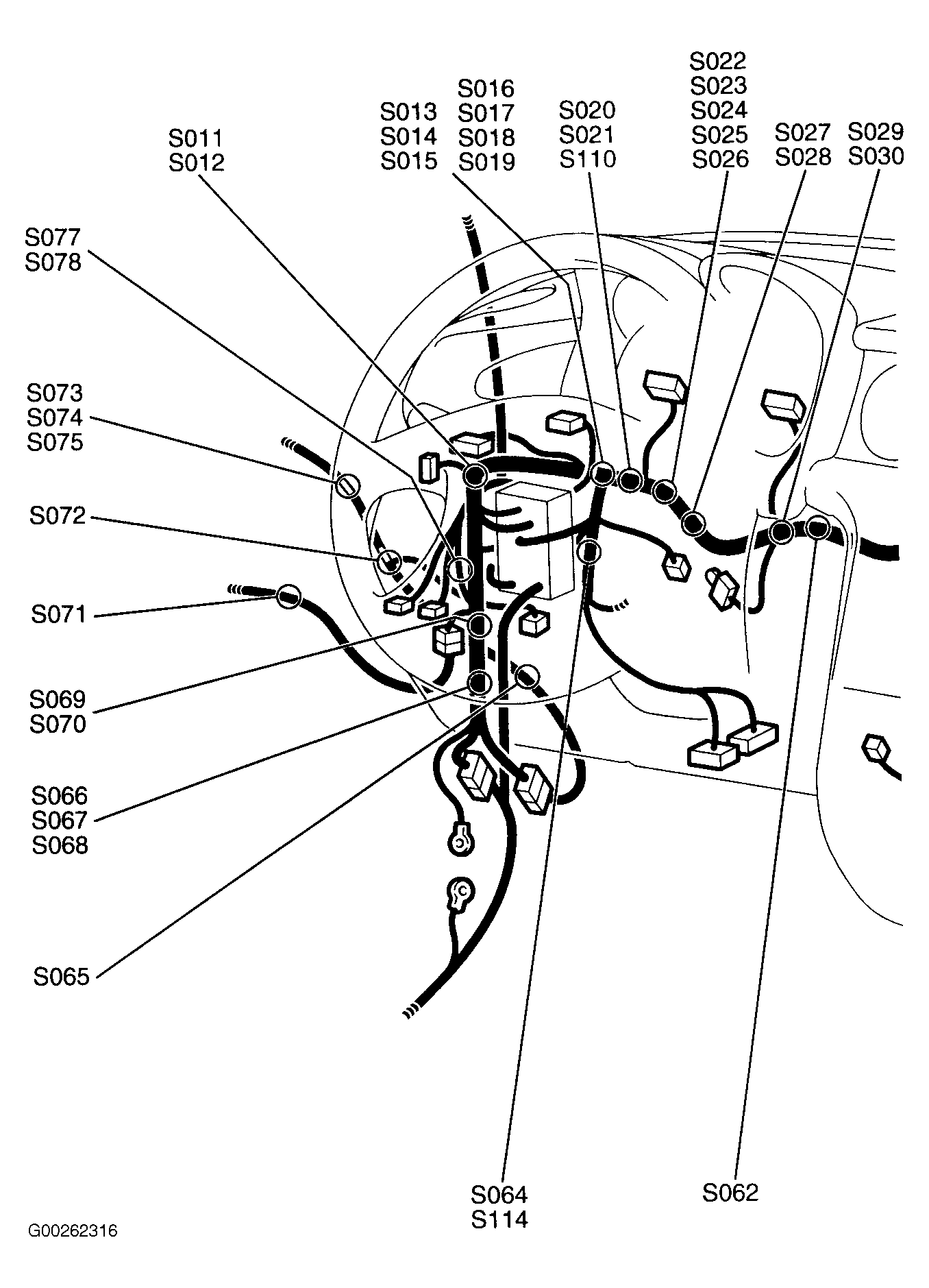

Fig 73: Dash Splices (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 74: Dash Splices (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 75: Engine & Transaxle Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

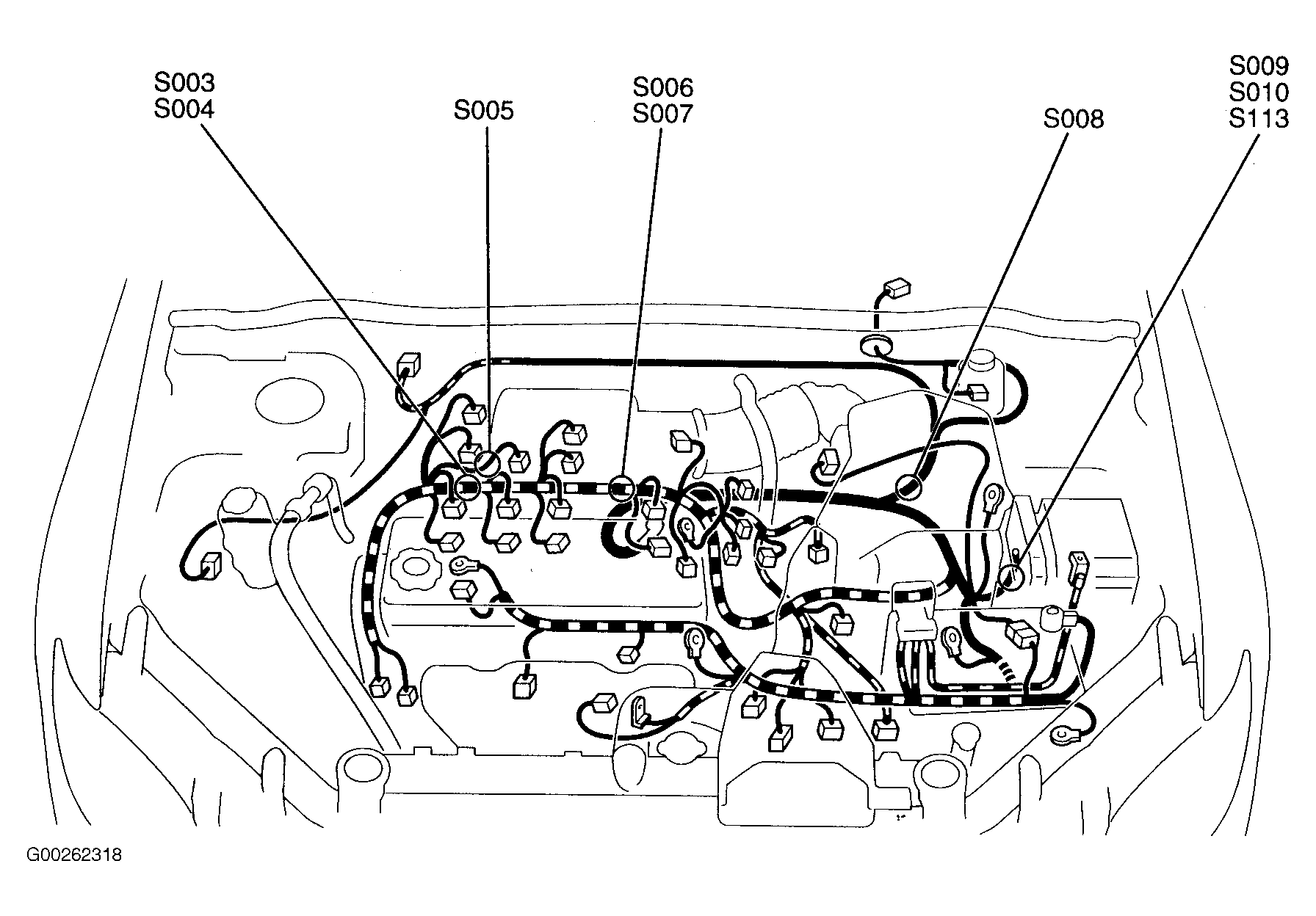

Fig 76: Engine Compartment Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

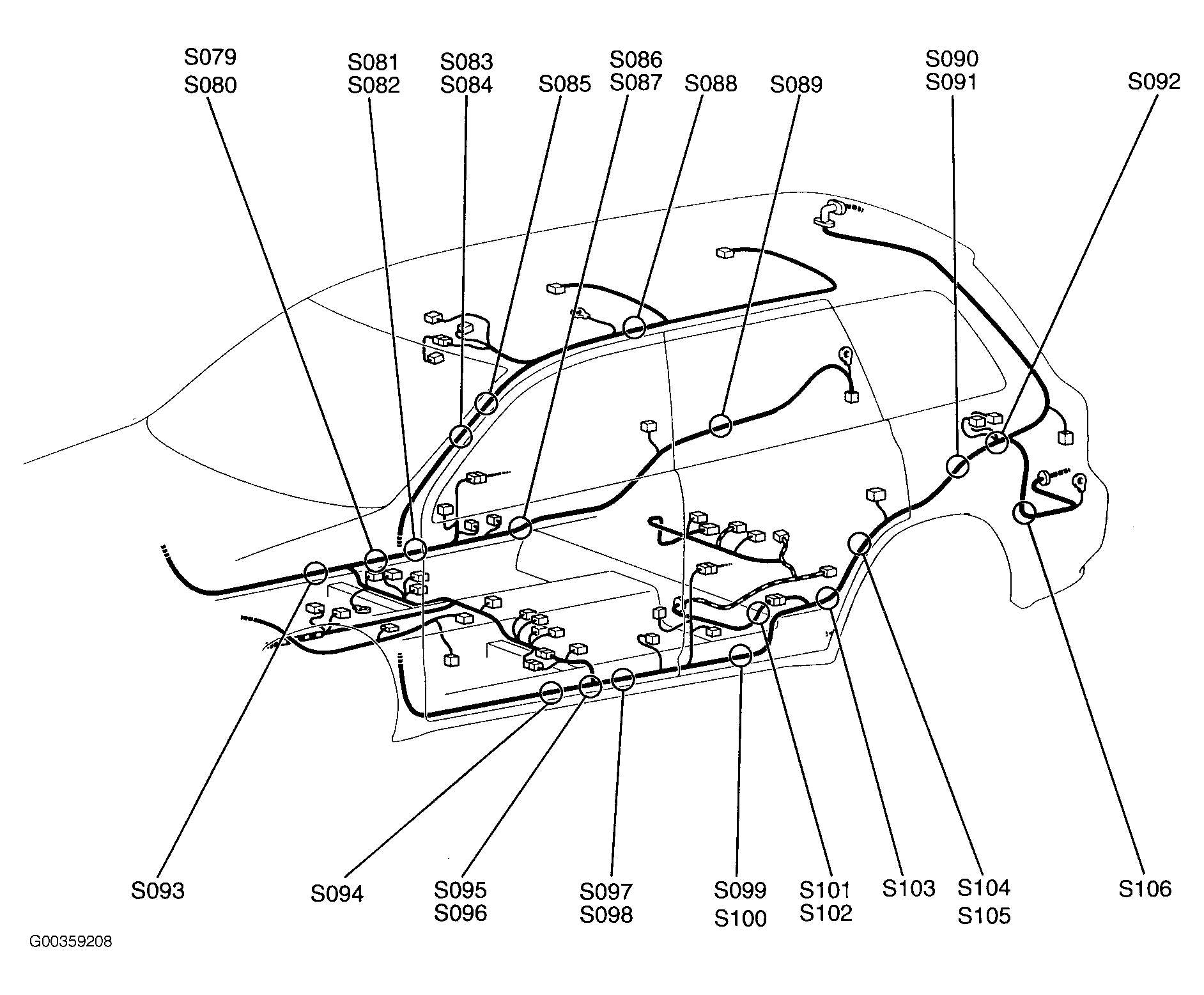

Fig 77: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 78: Liftgate
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
