Repair and Diagnosis
>>
Electrical
>>
Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

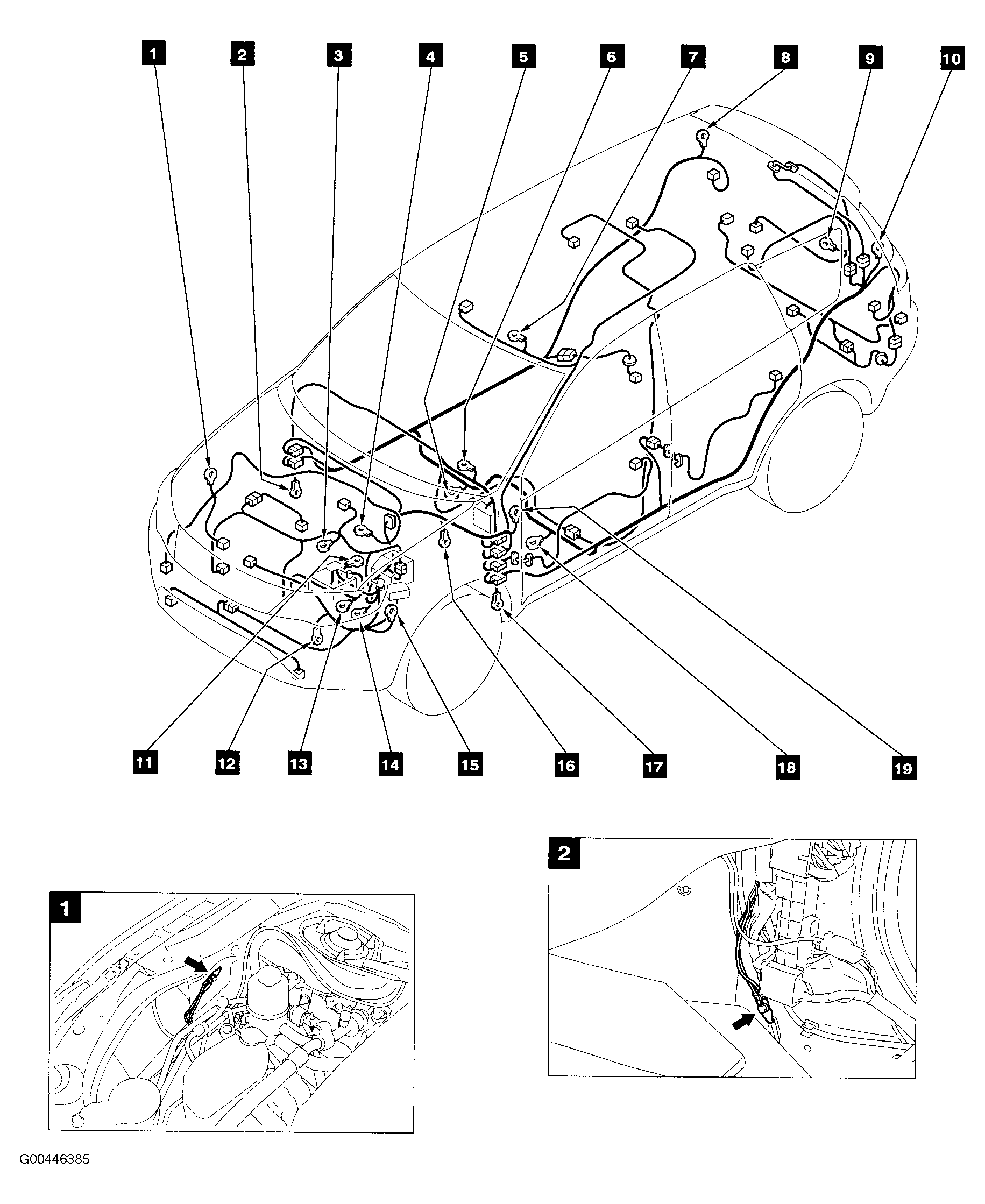

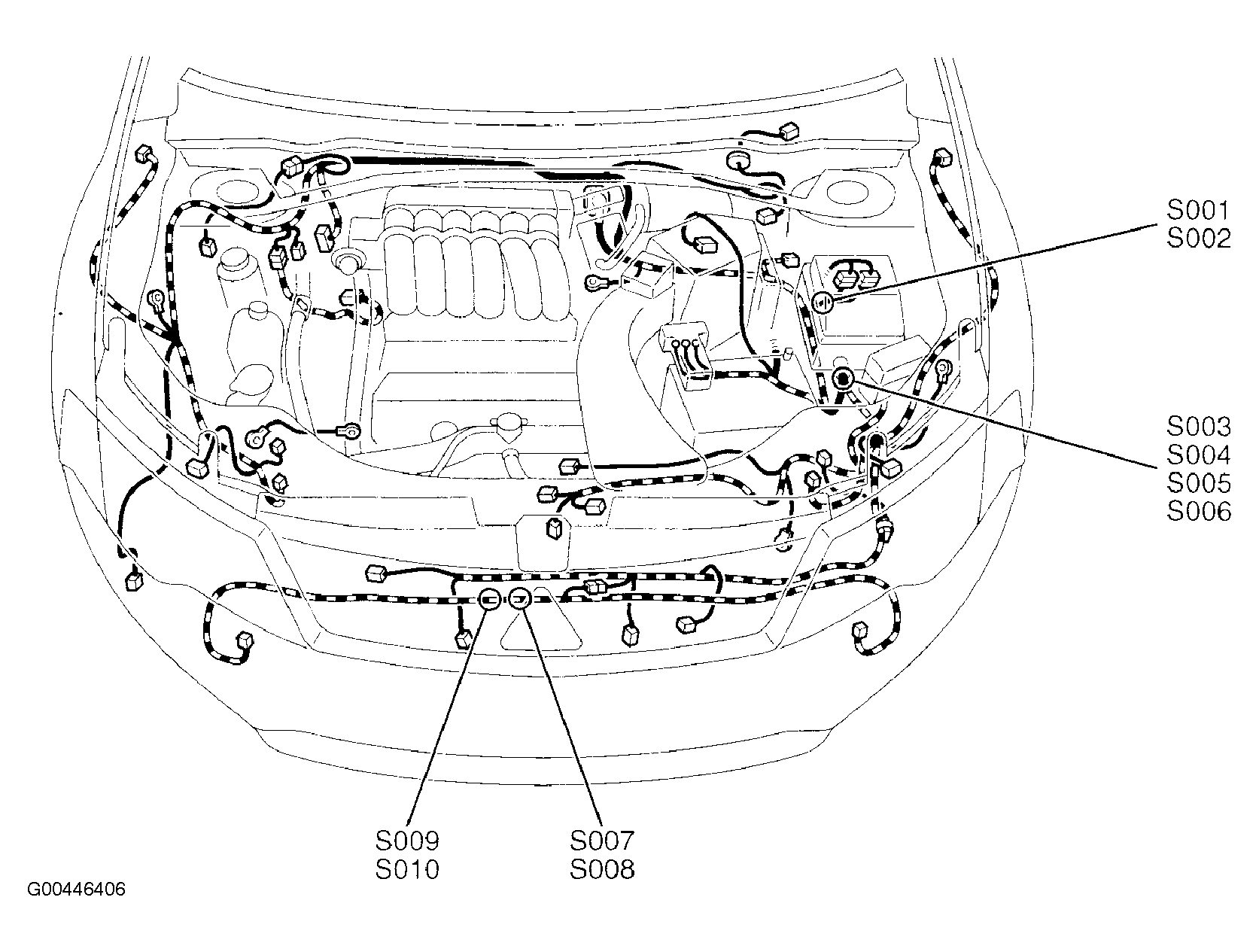

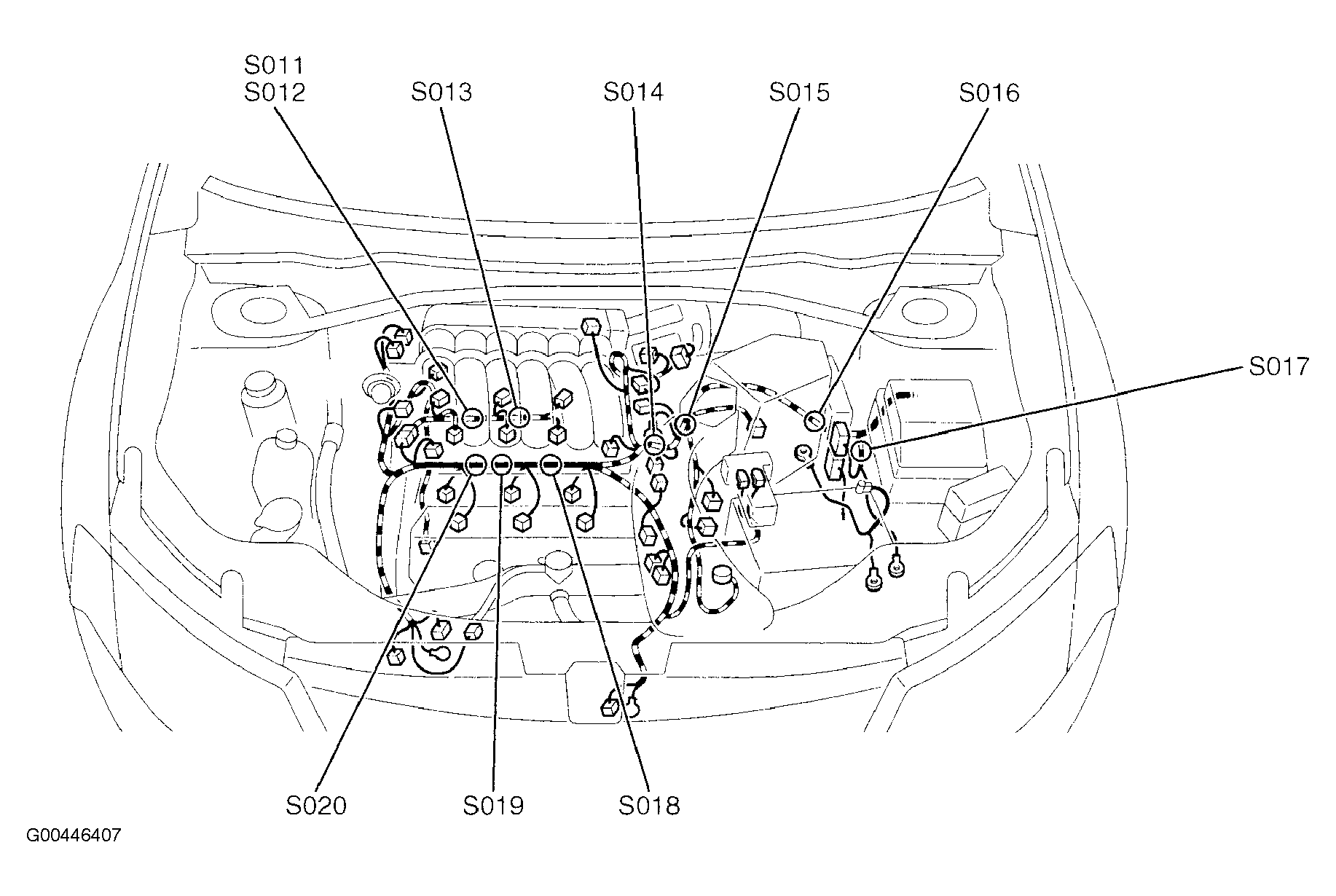

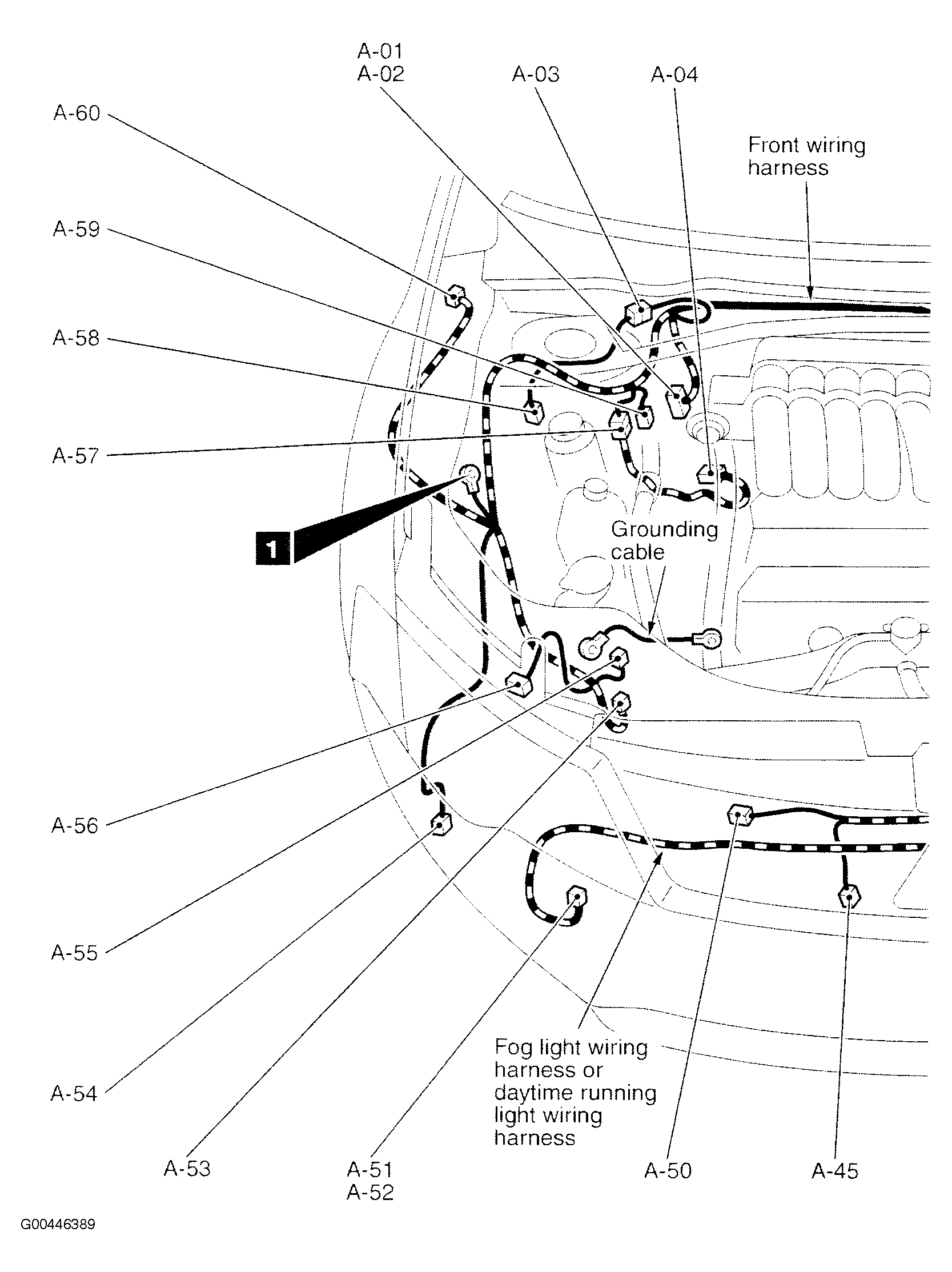

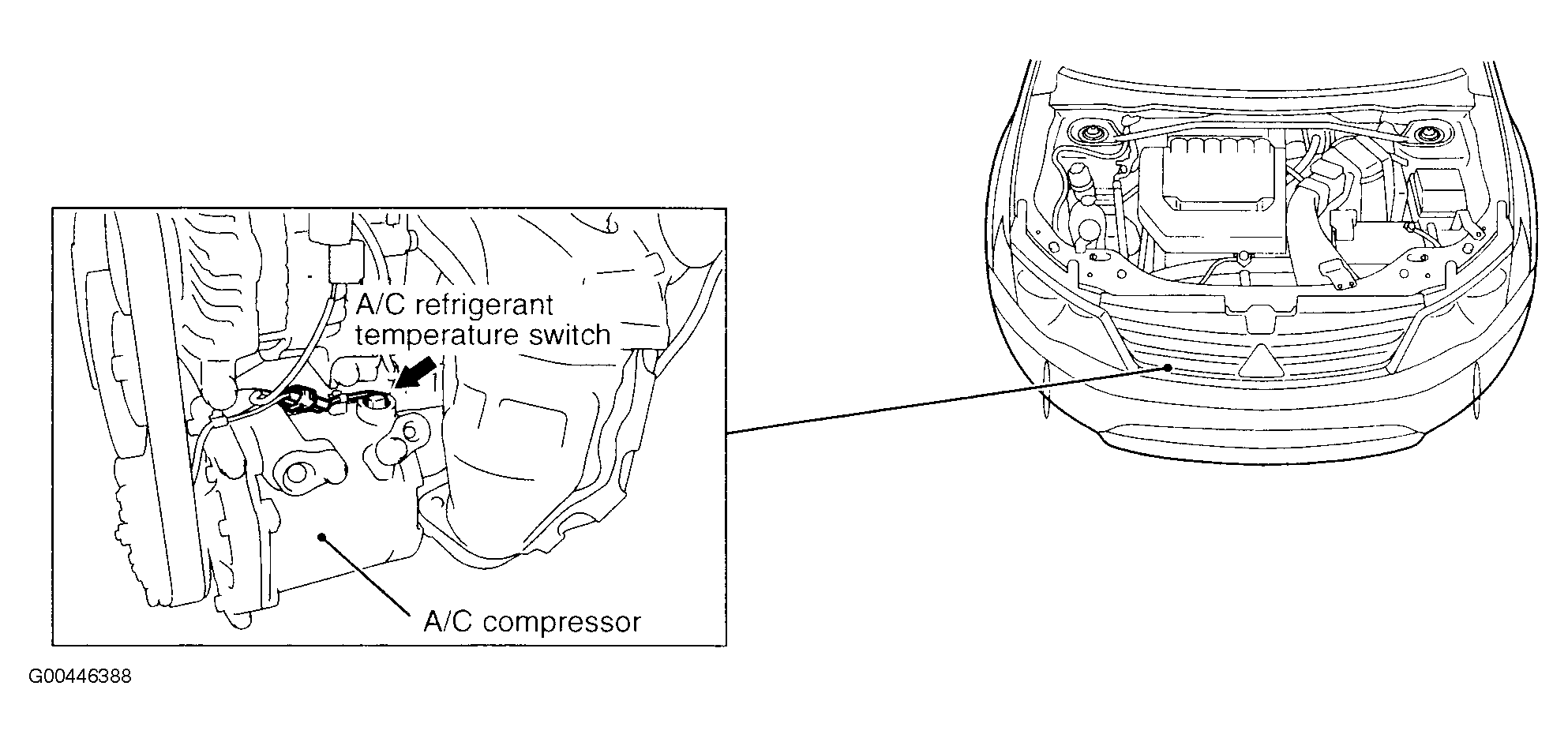

Fig 1: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

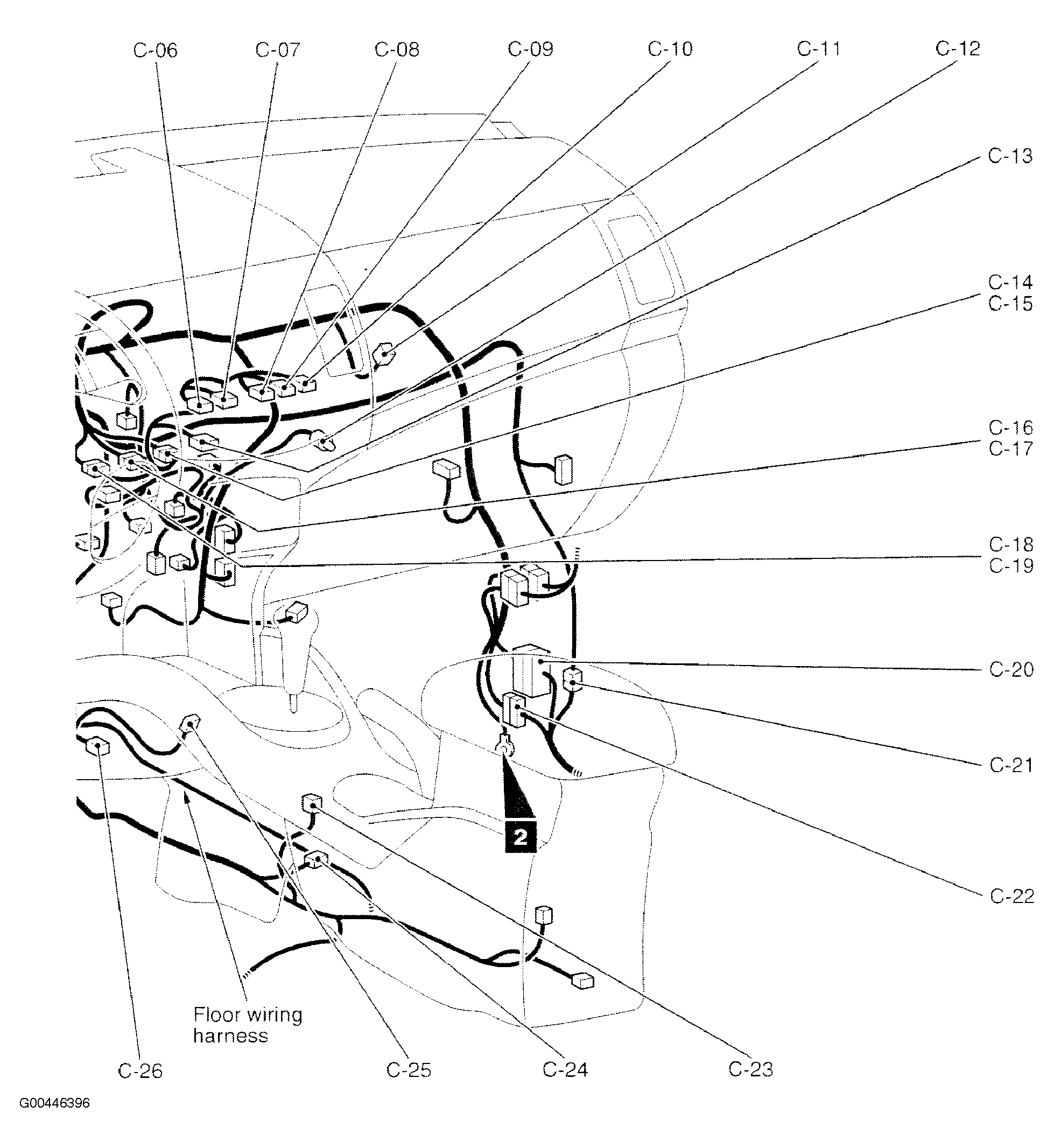

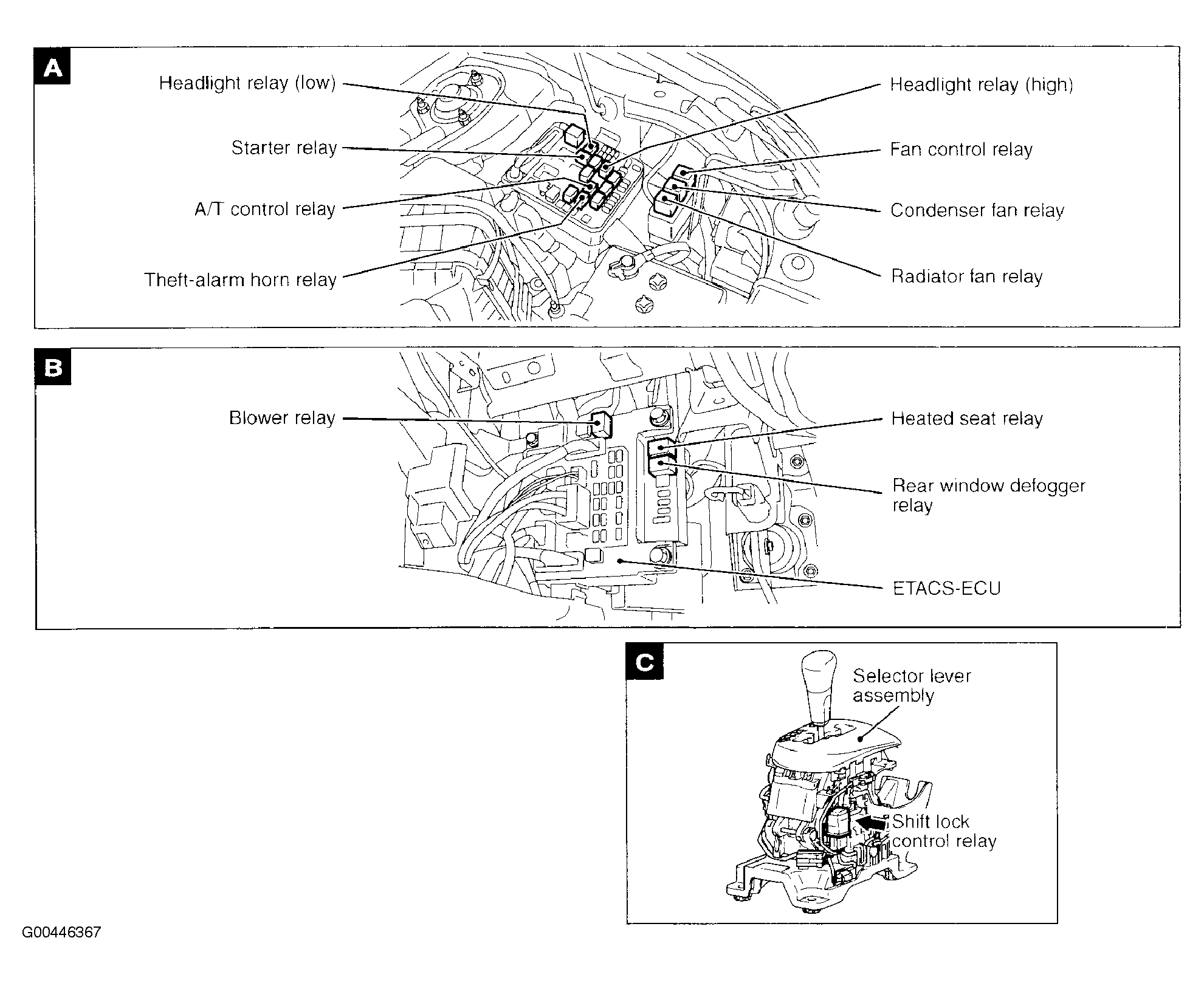

Fig 2: Dash, Center Floor Console & Engine Compartment (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Dash, Center Floor Console & Engine Compartment (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

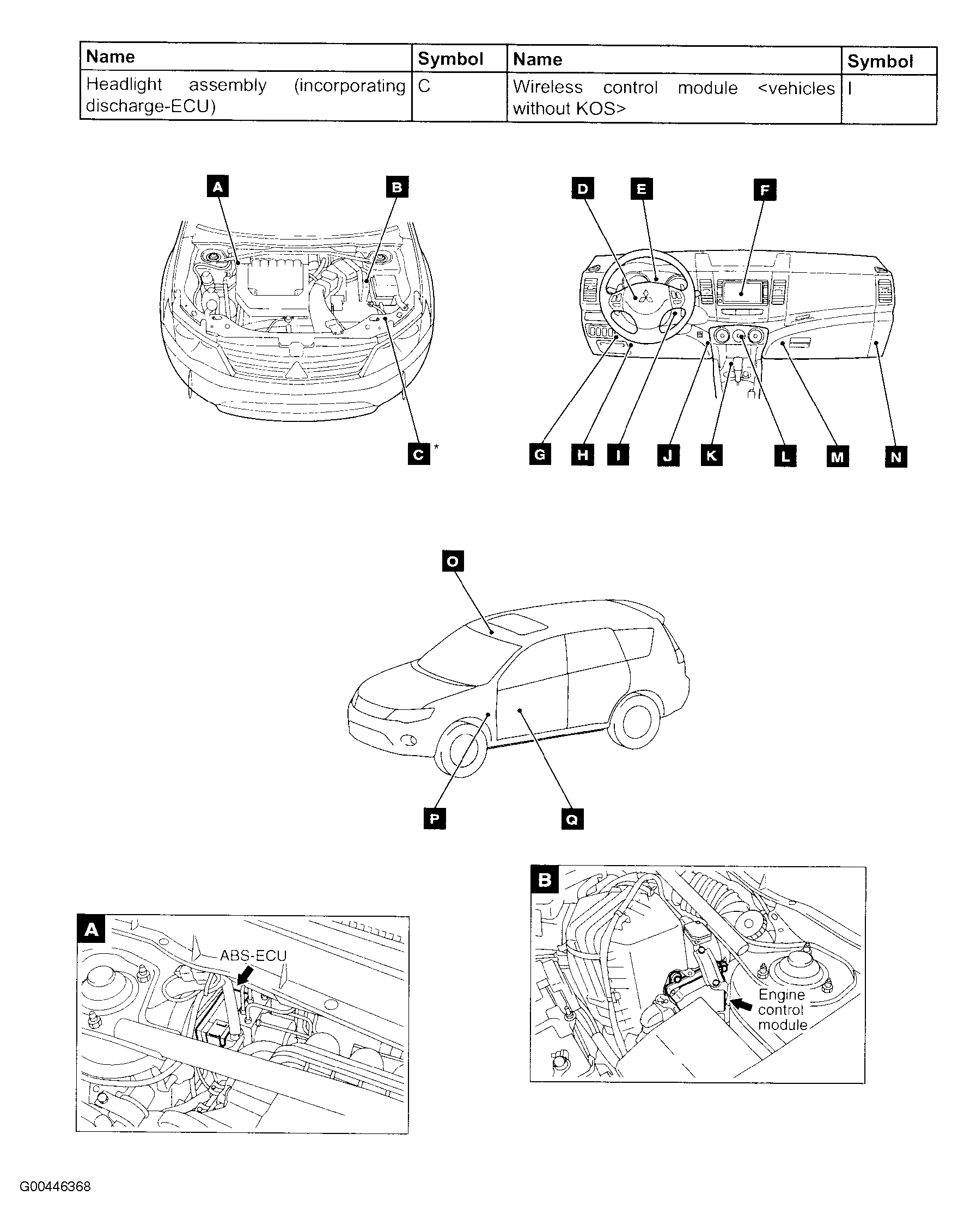

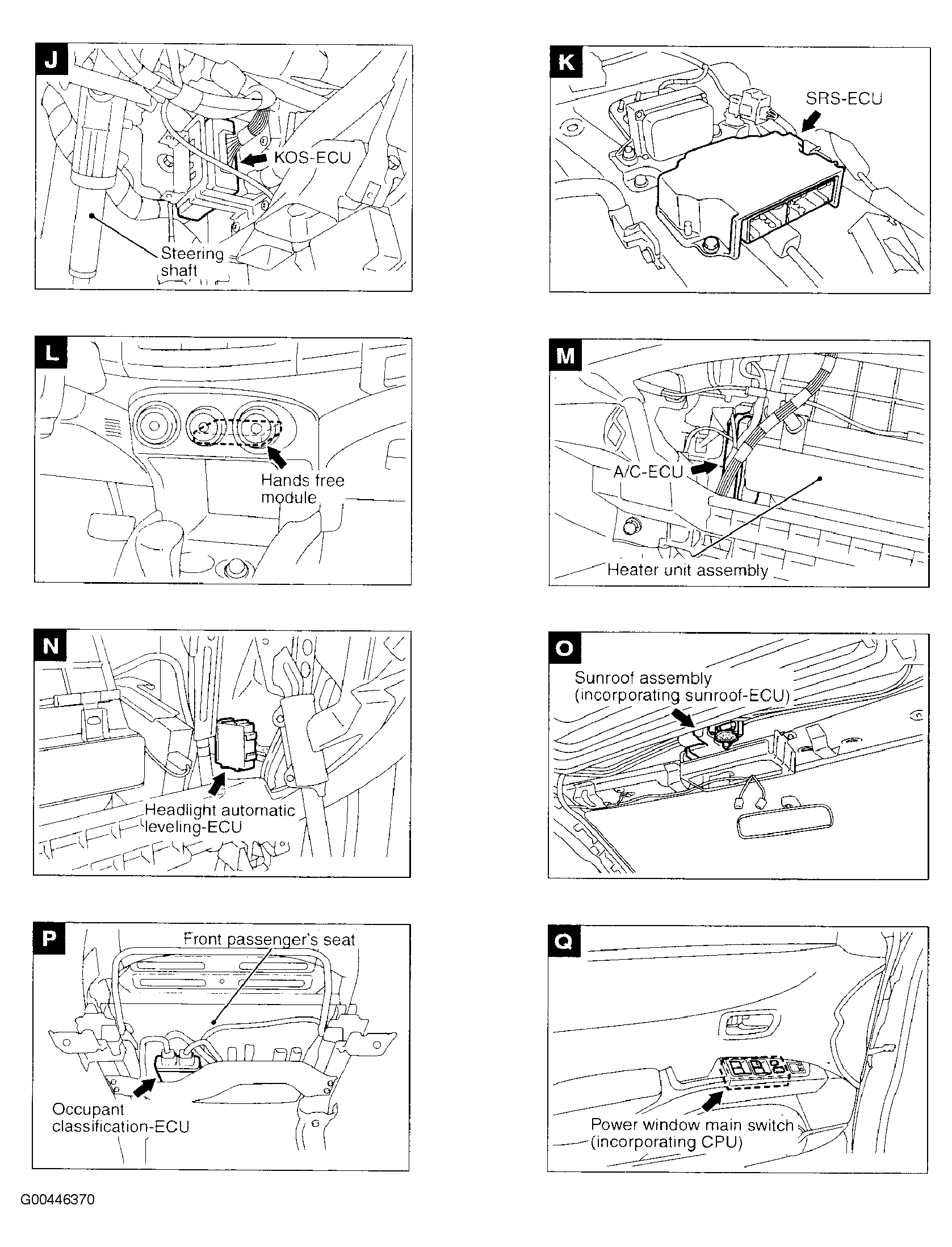

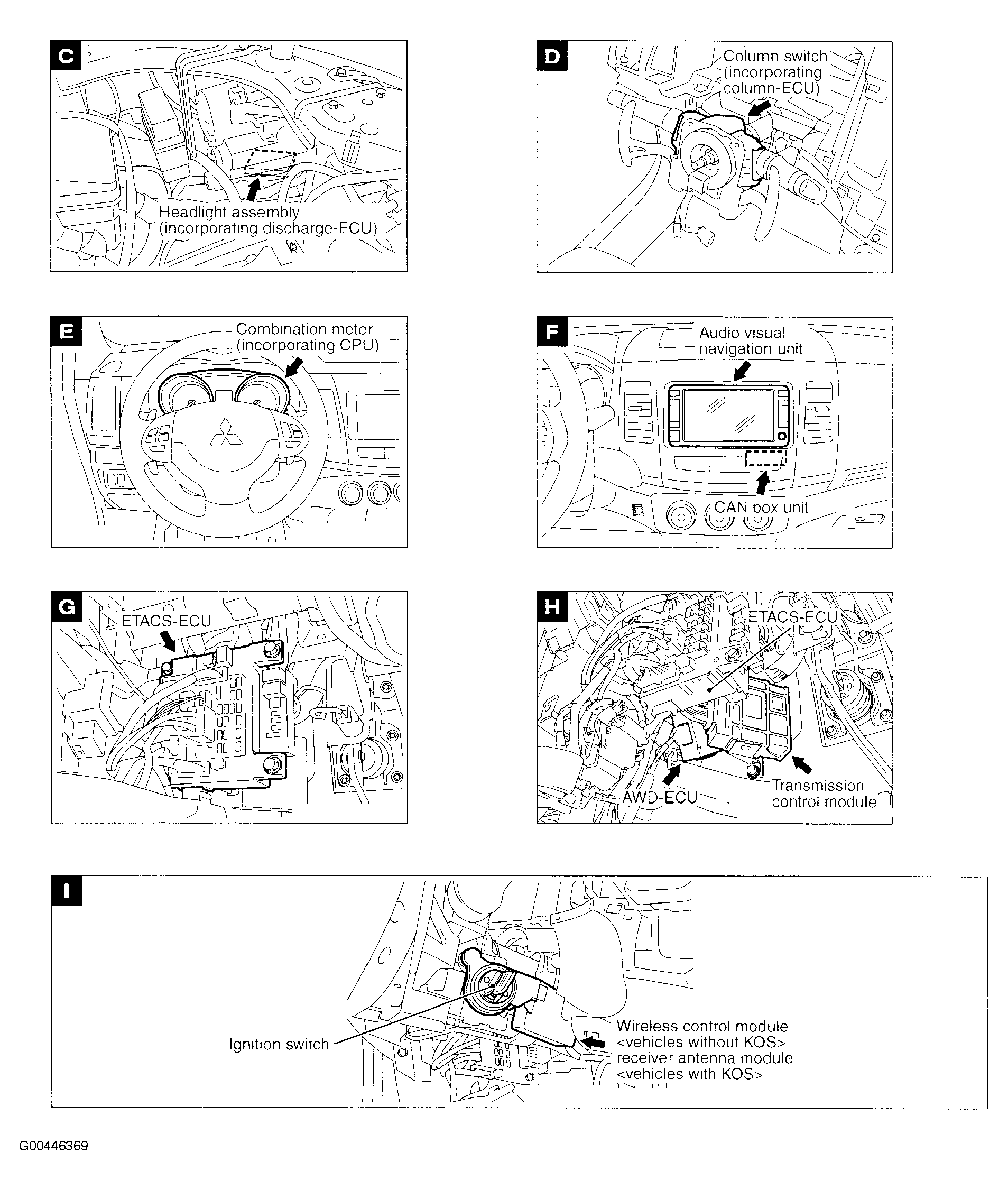

Fig 4: Control Units (1 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Control Units (2 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Control Units (3 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

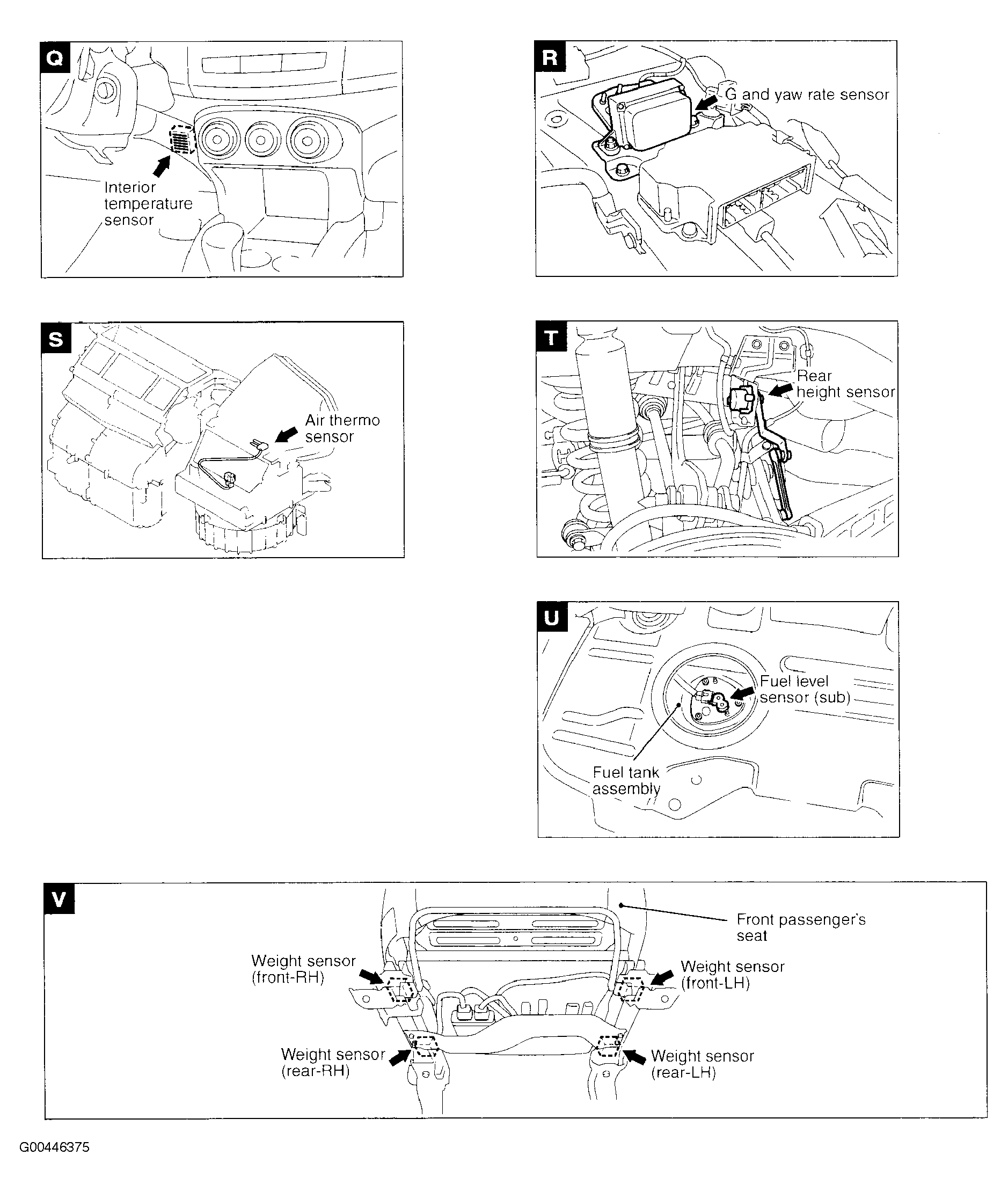

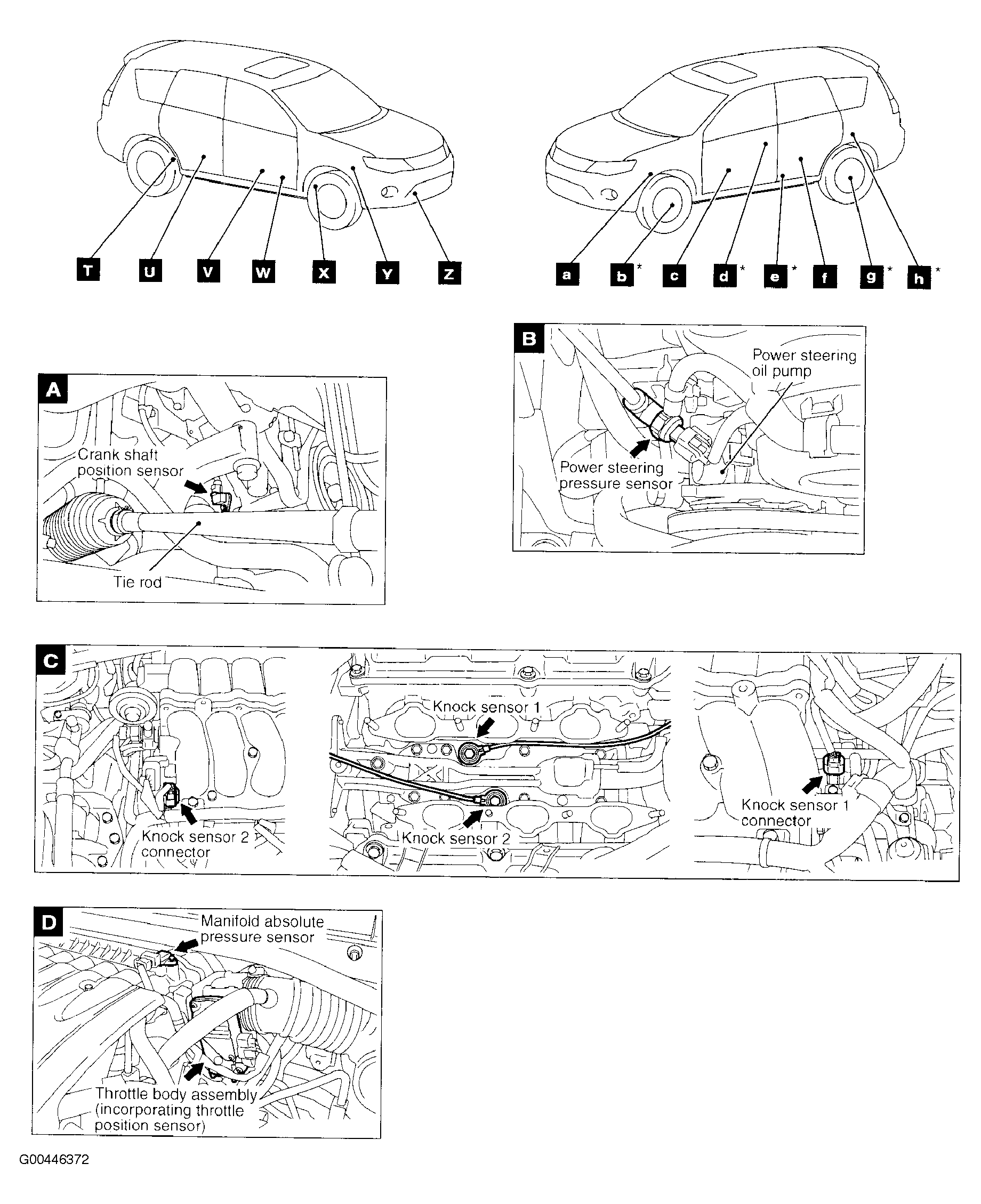

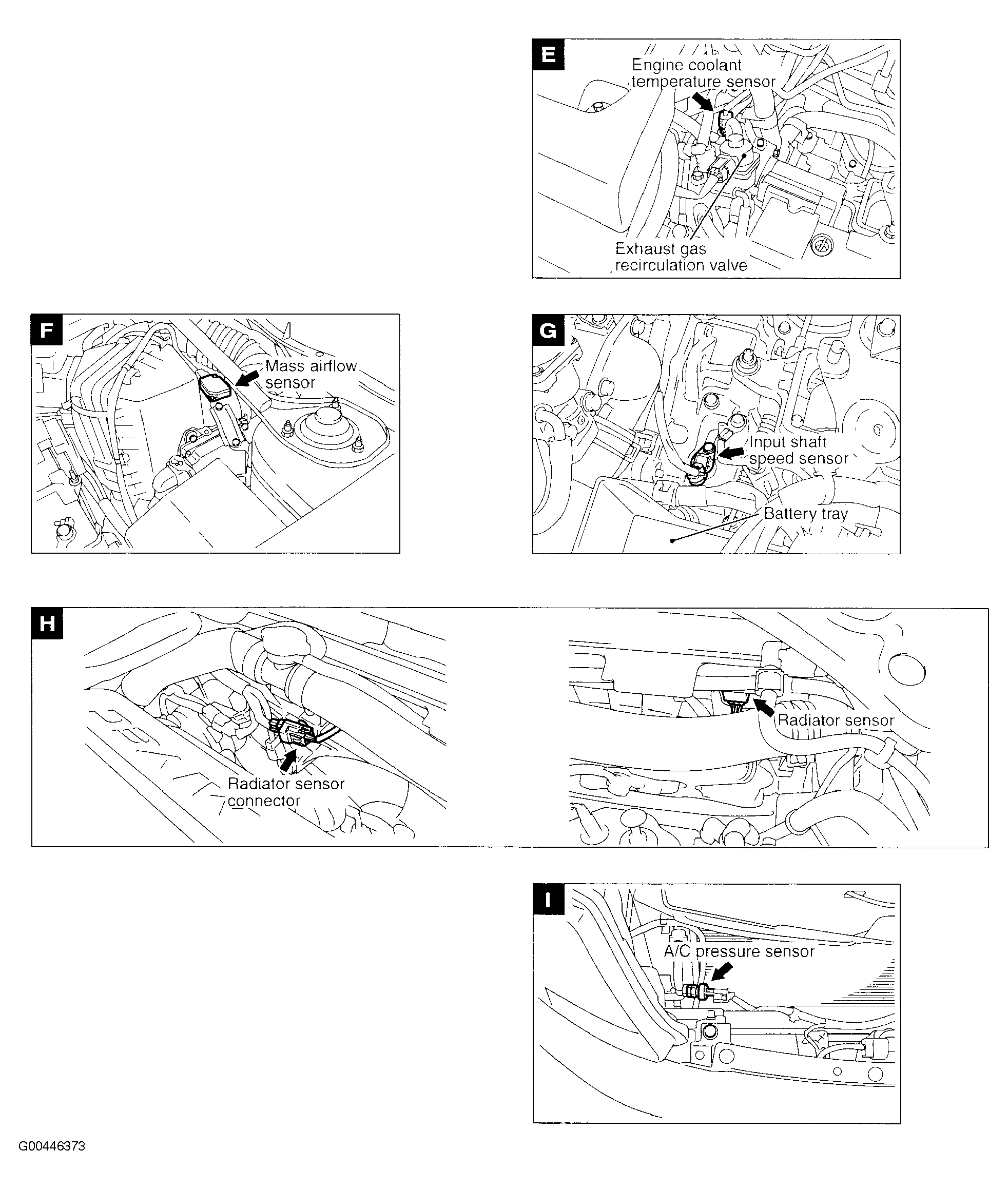

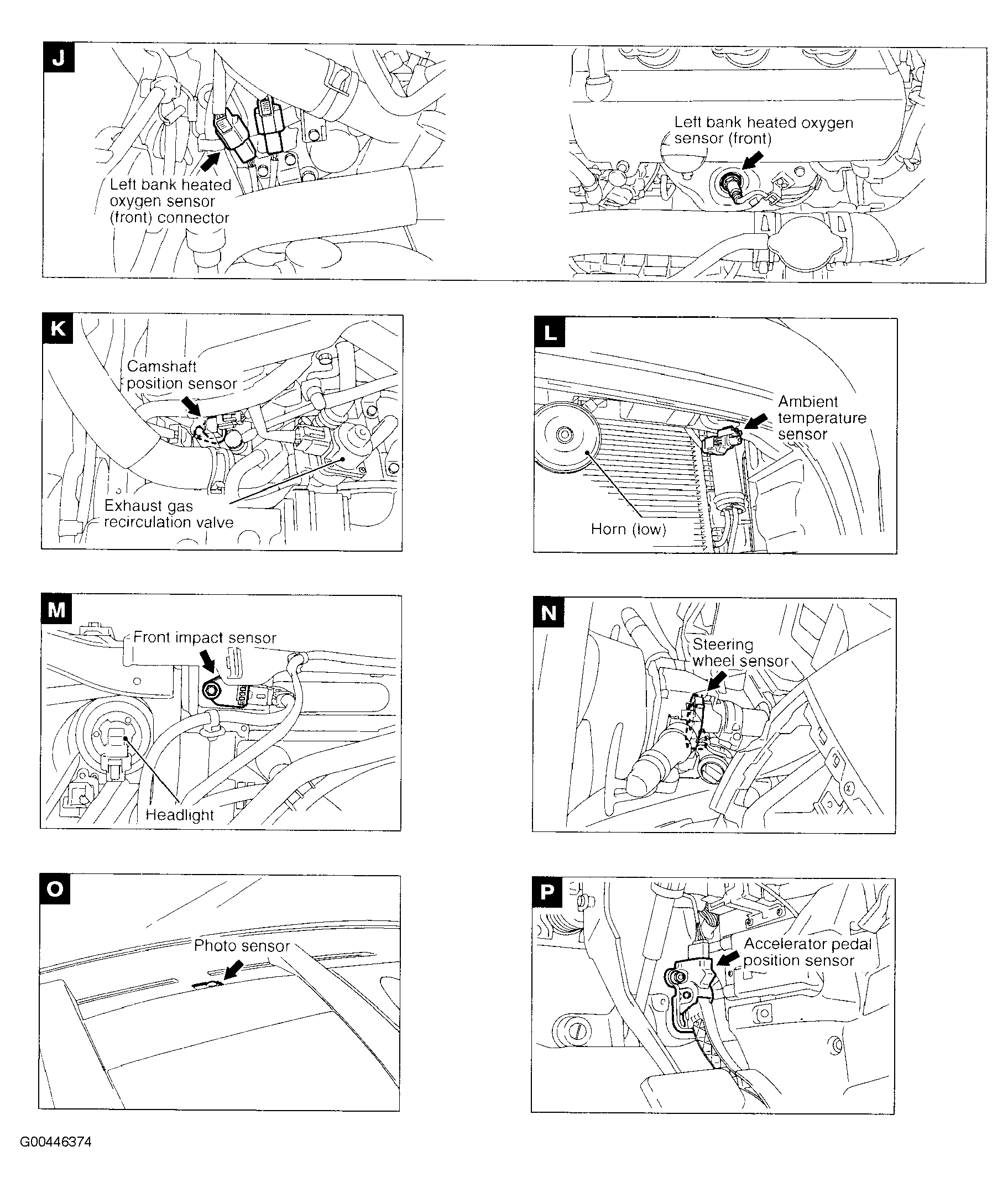

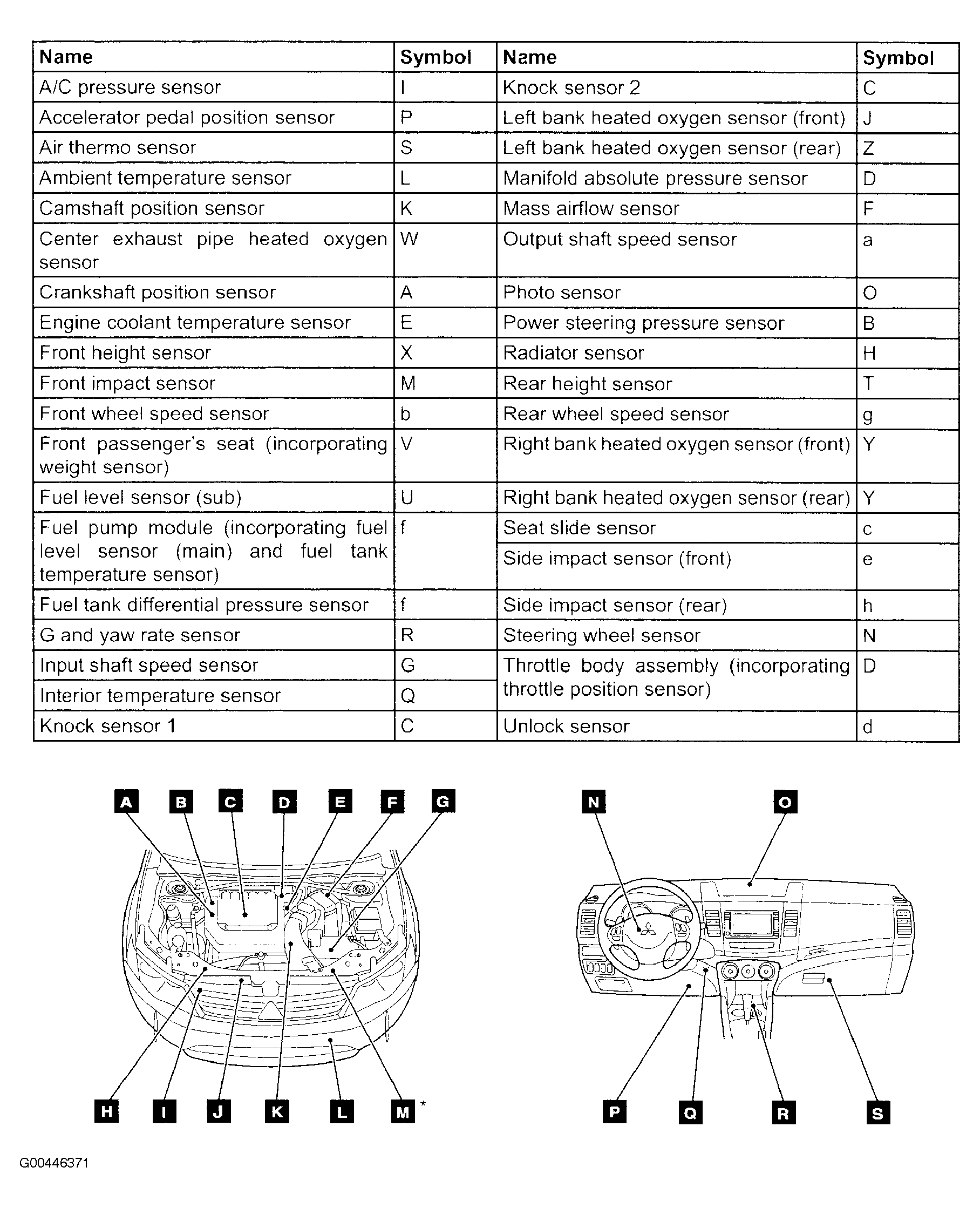

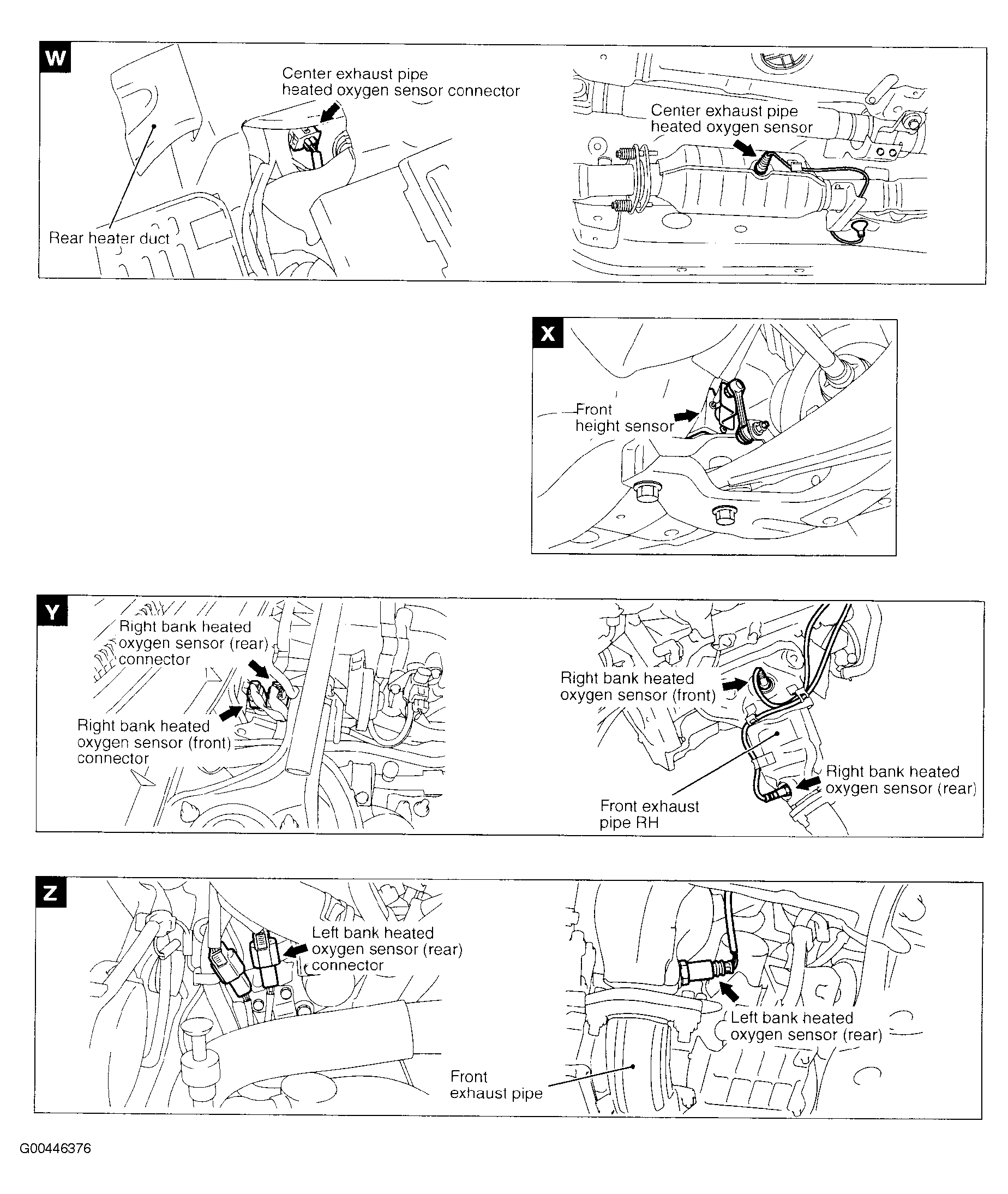

Fig 7: Sensors (1 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

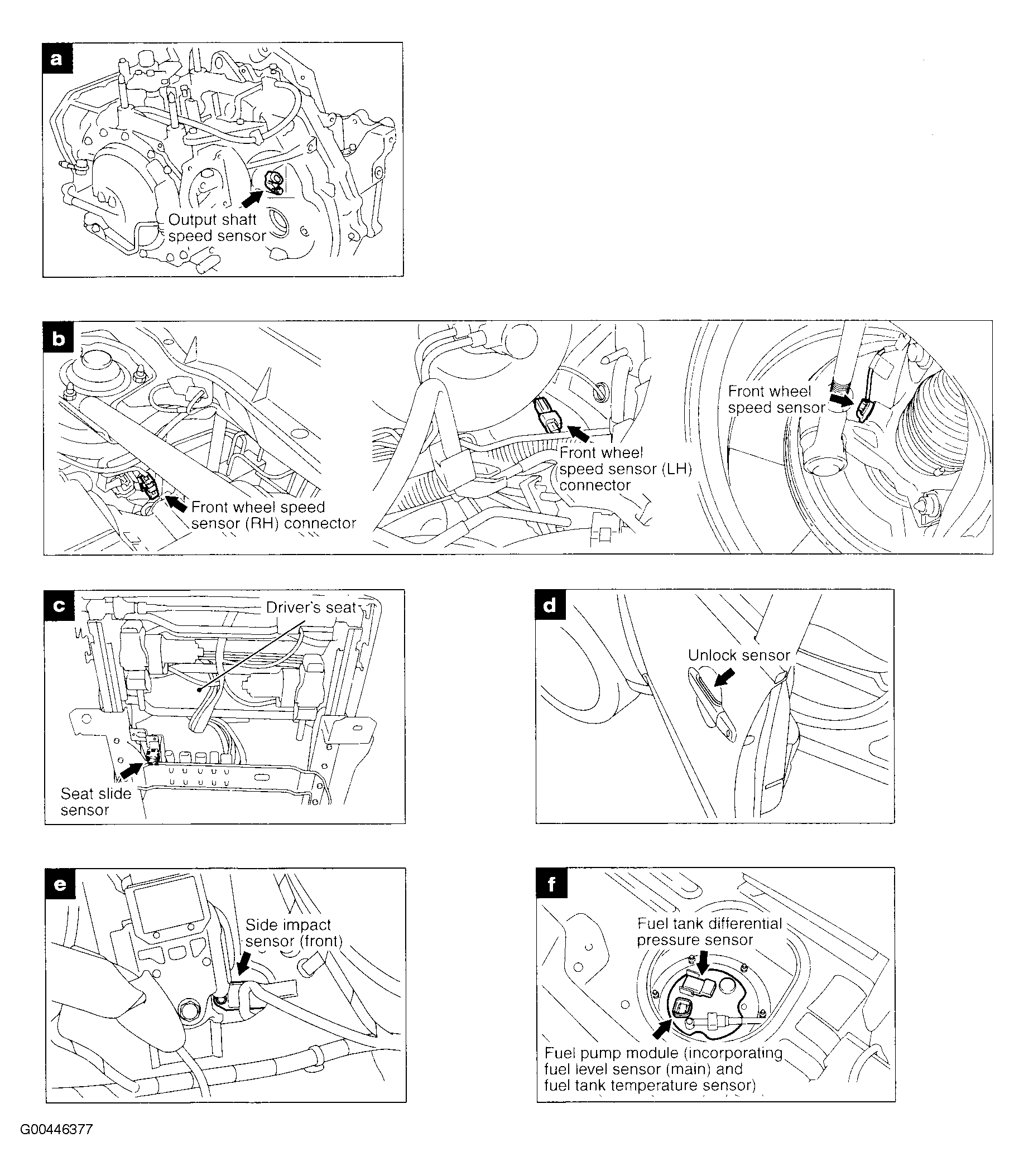

Fig 8: Sensors (2 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Sensors (3 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

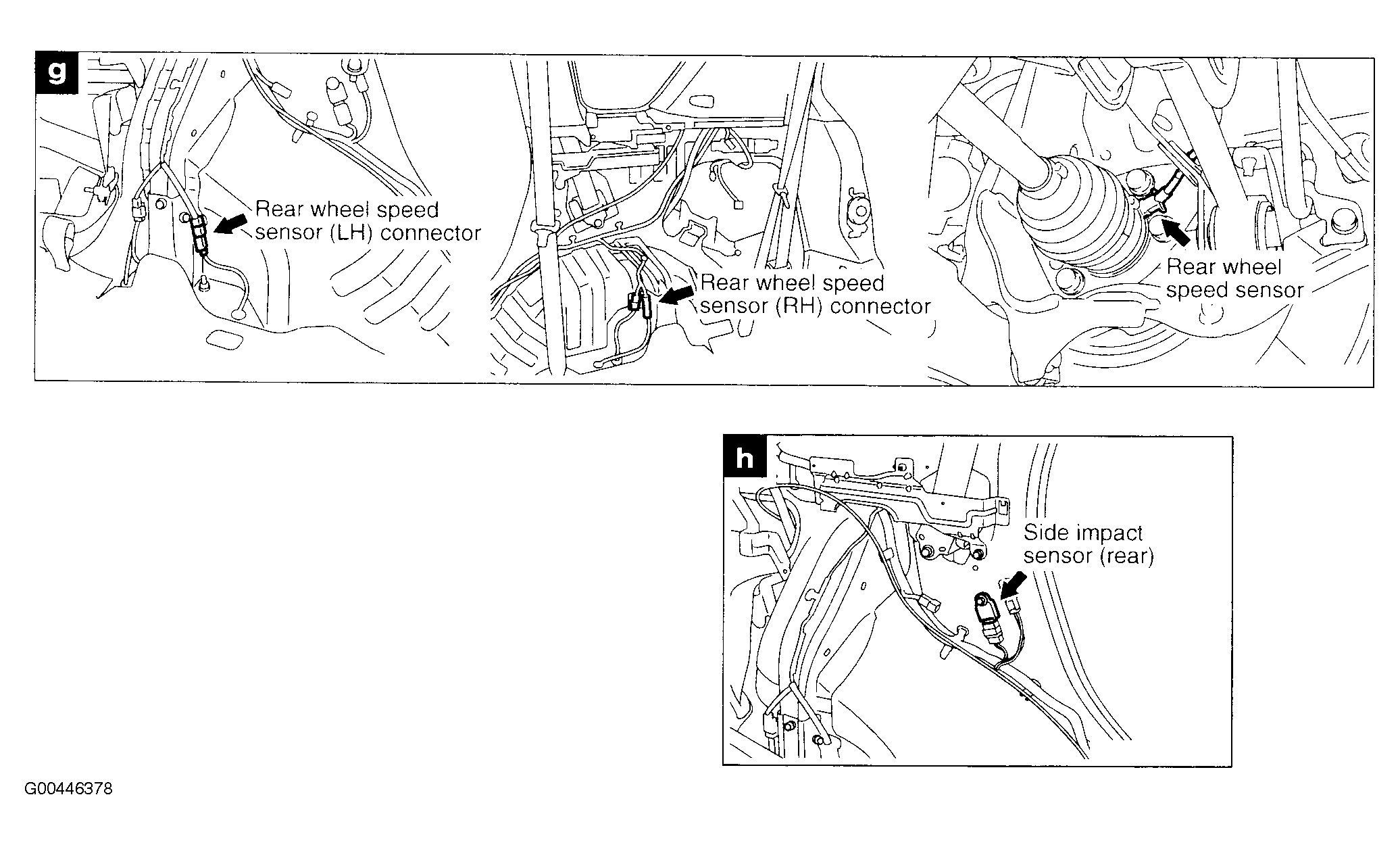

Fig 10: Sensors (4 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Sensors (5 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Sensors (6 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Sensors (7 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Sensors (8 Of 8)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

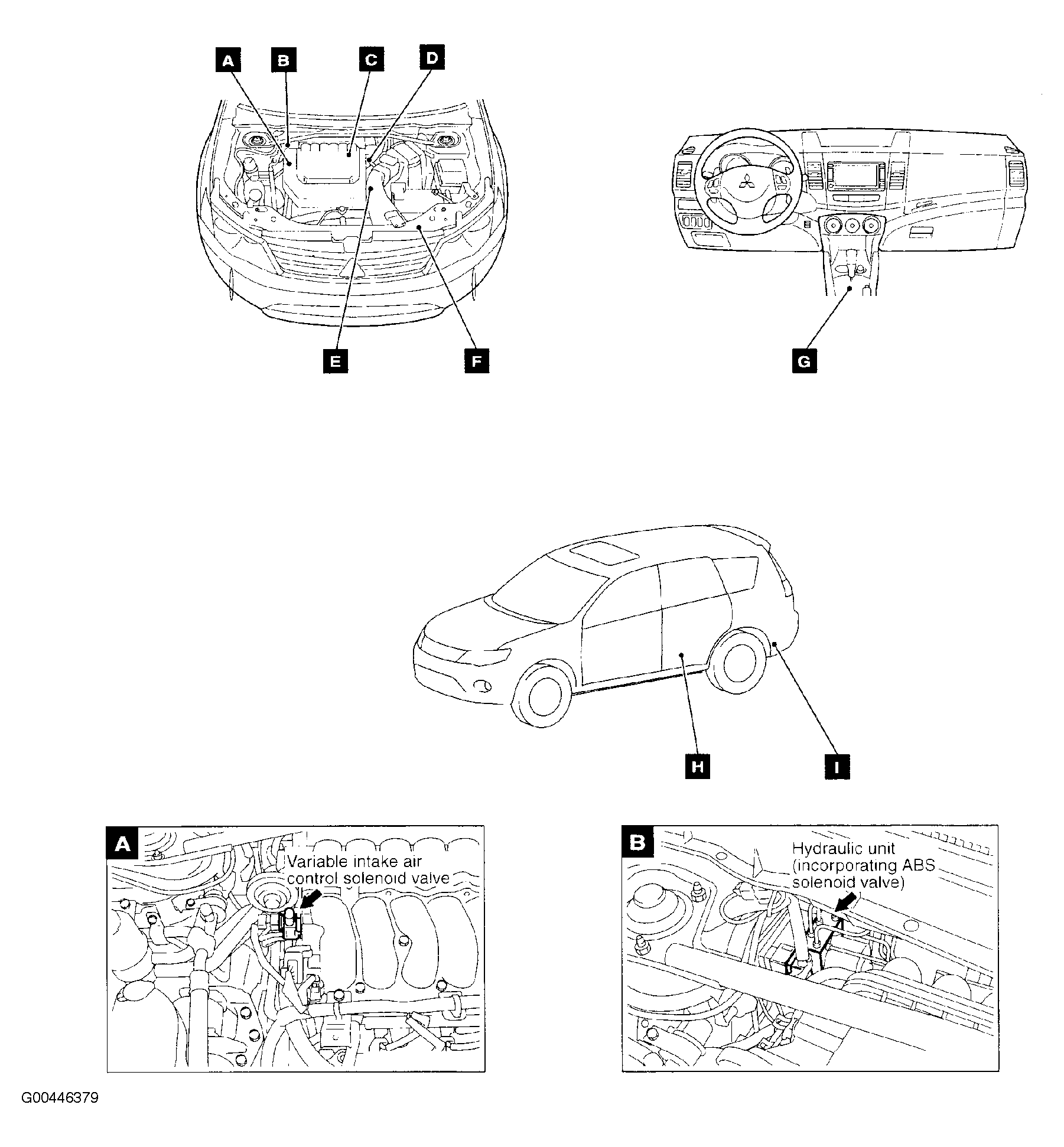

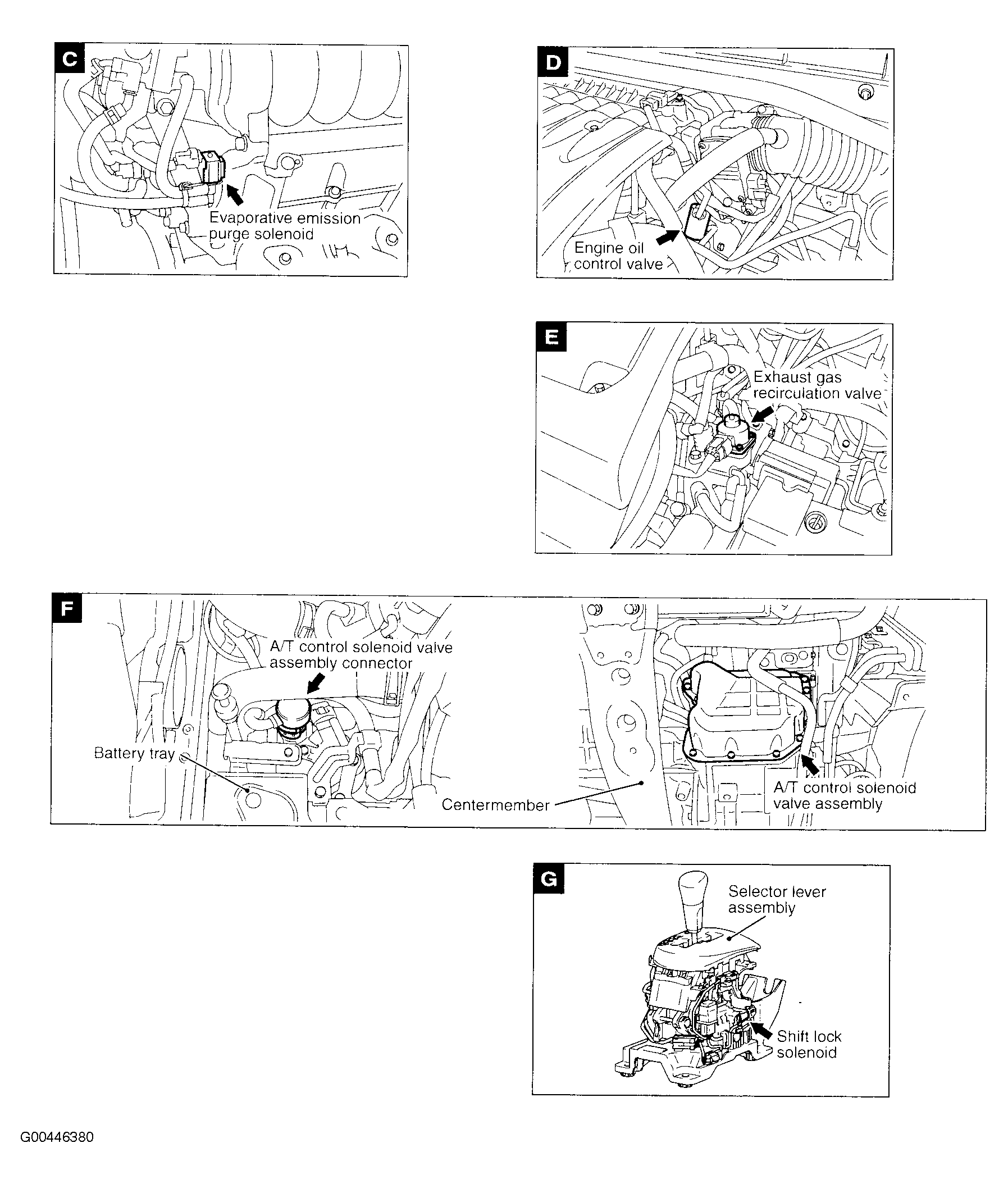

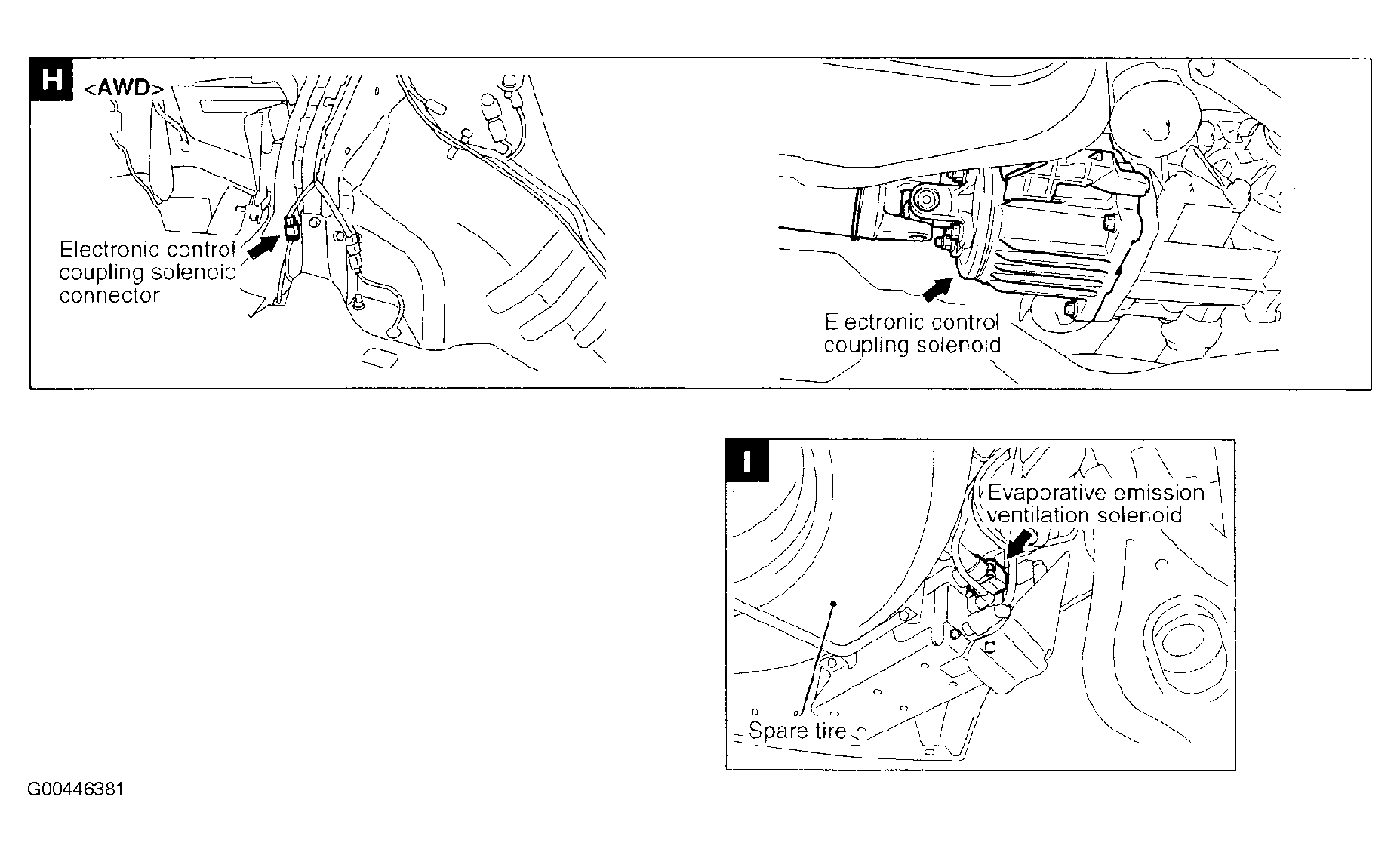

Fig 15: Solenoids & Solenoid Valves (1 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Solenoids & Solenoid Valves (2 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Solenoids & Solenoid Valves (3 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

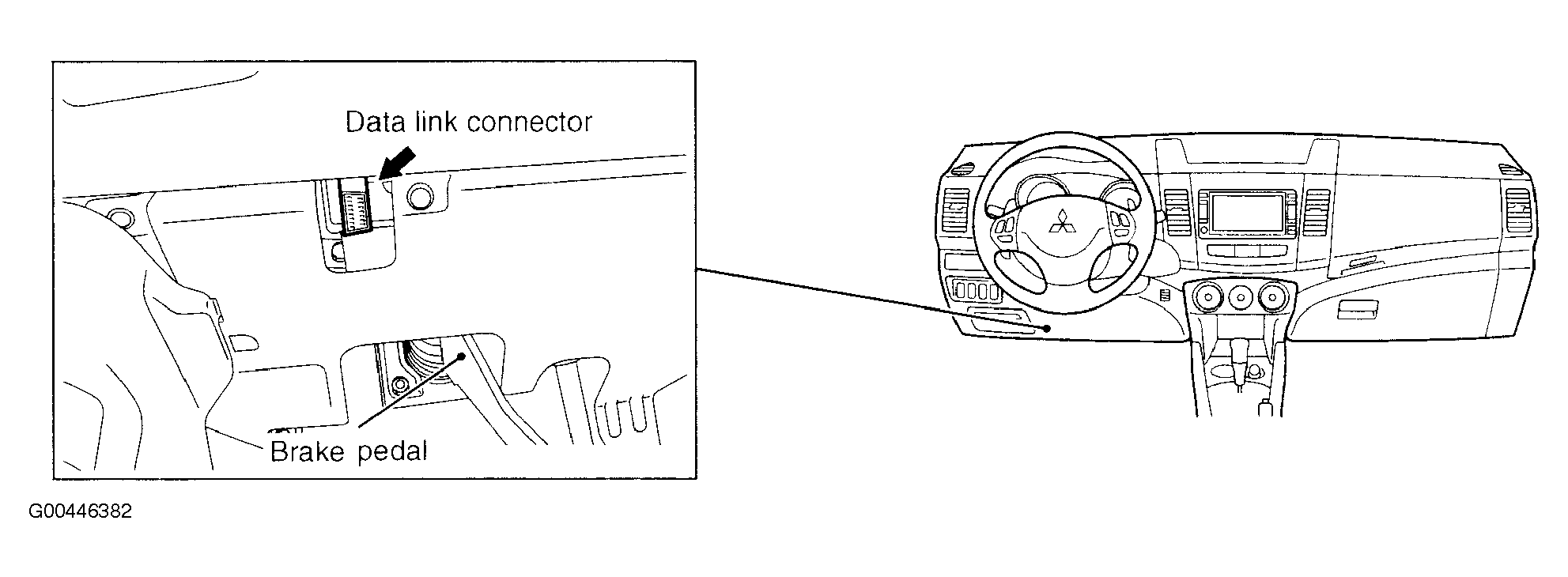

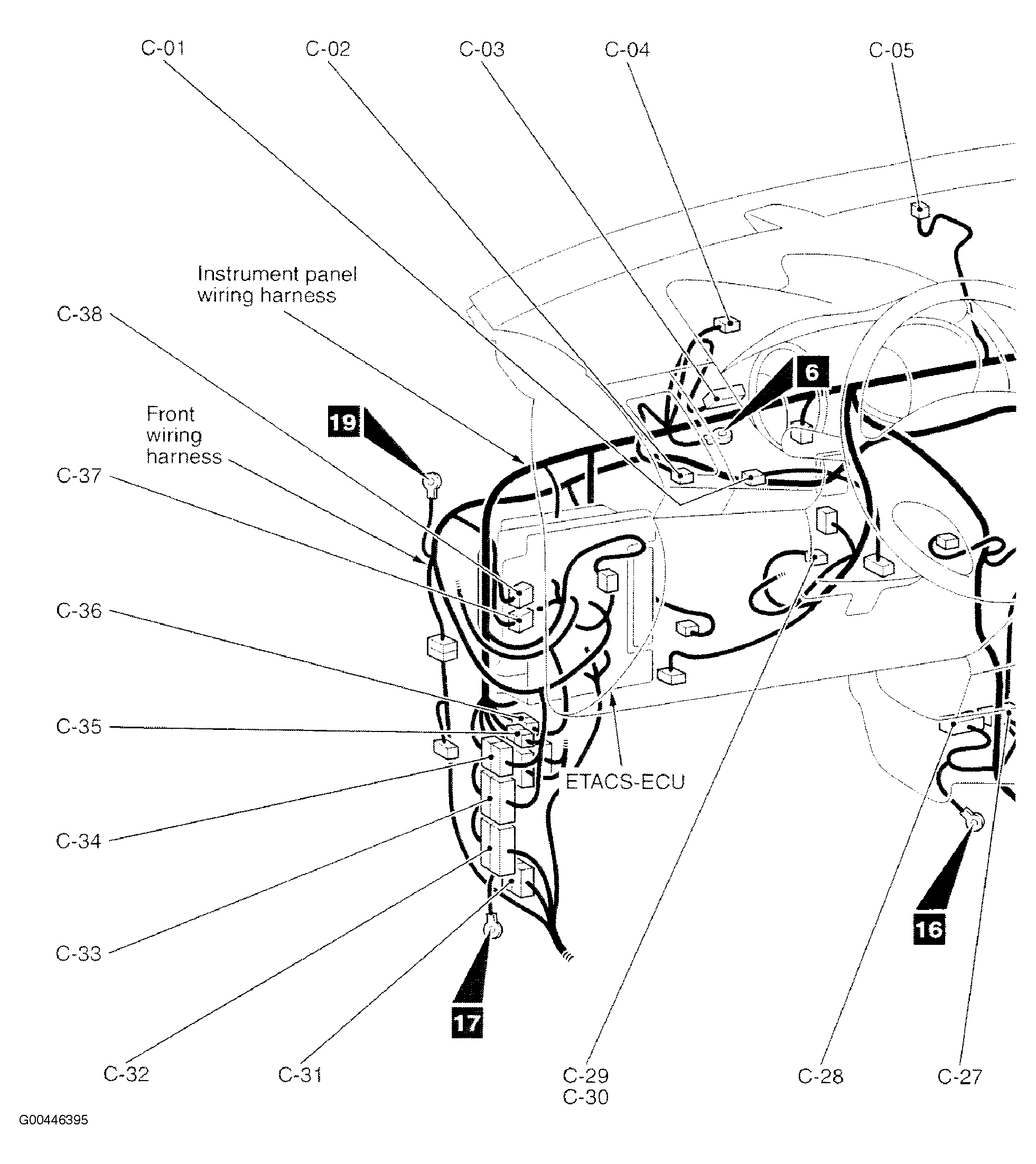

Fig 18: Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

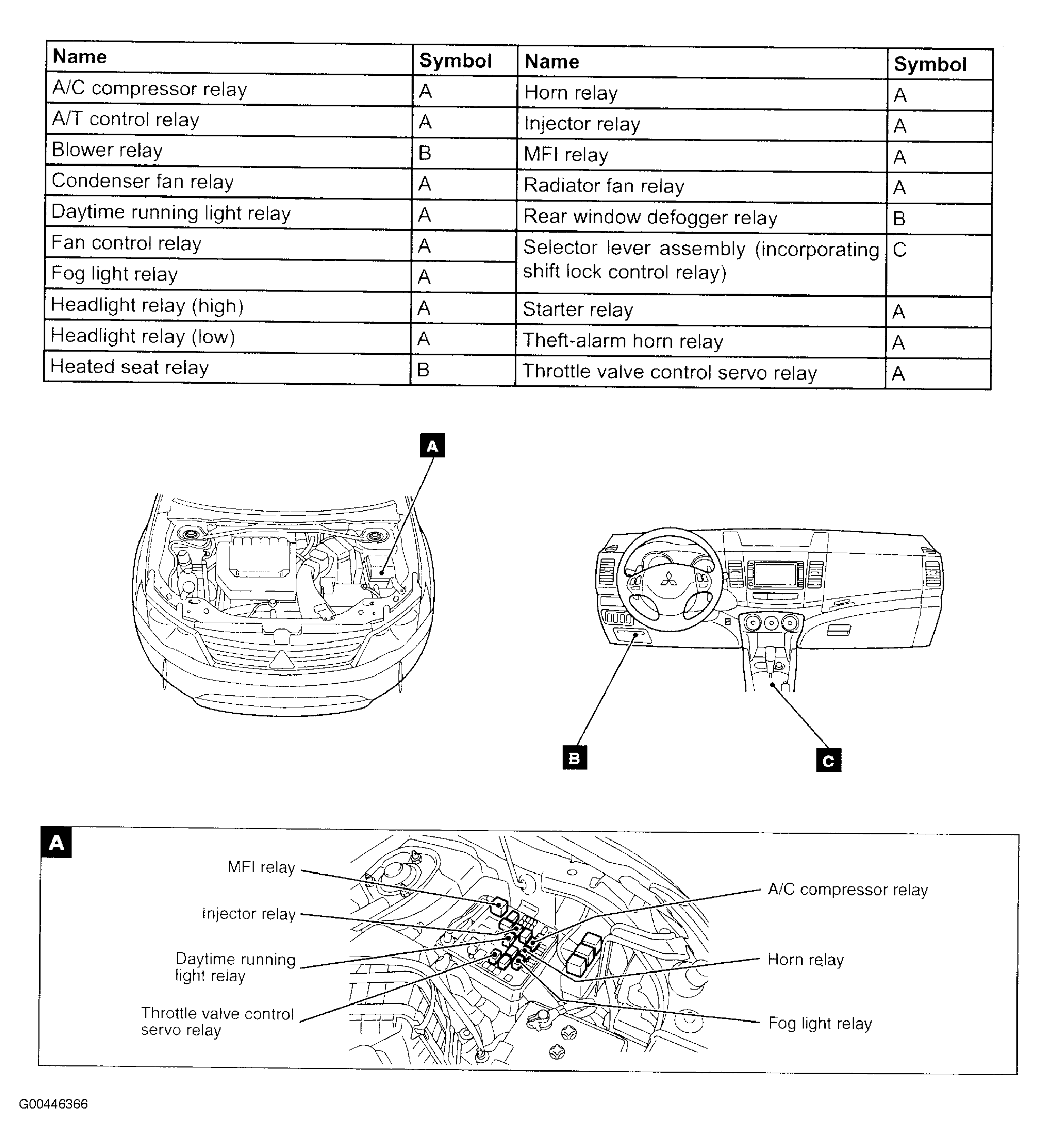

Fig 19: Engine Compartment & Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

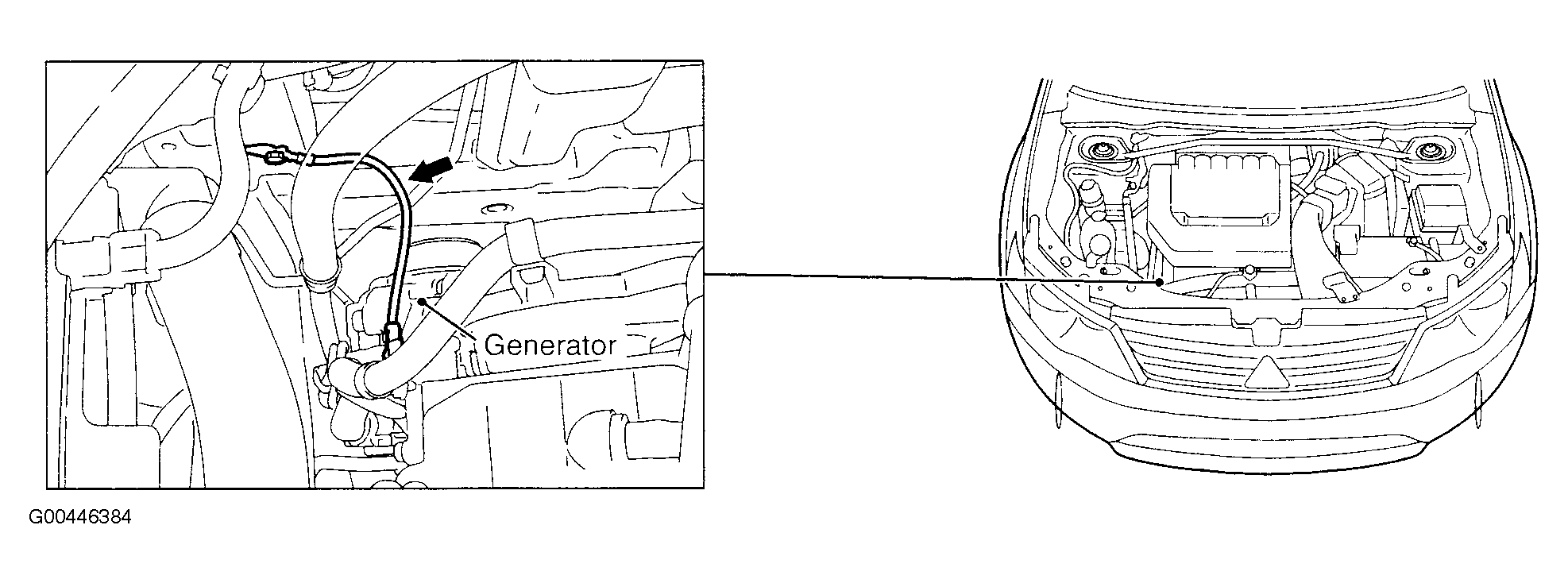

Fig 20: Grounds (1 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

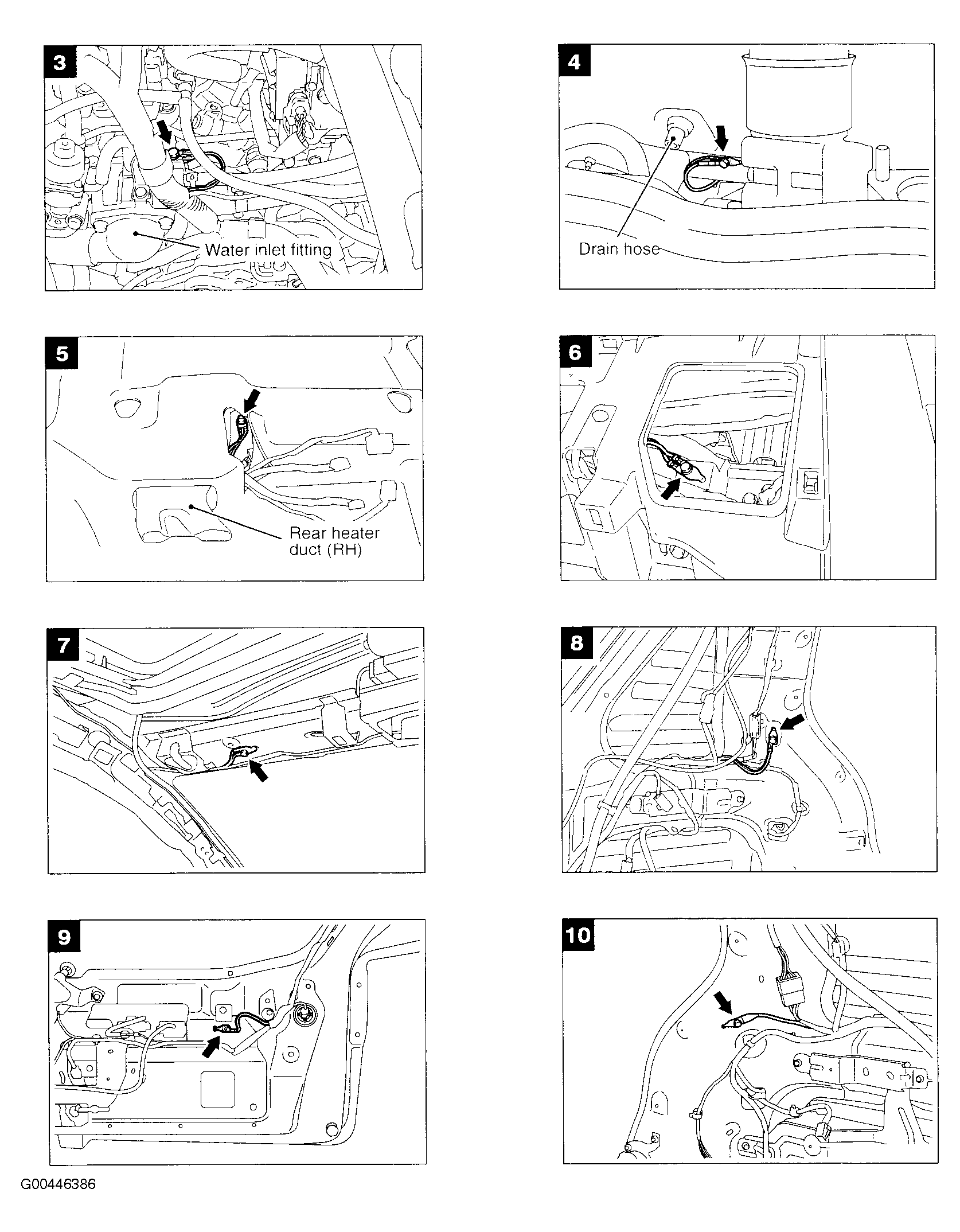

Fig 21: Grounds (2 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

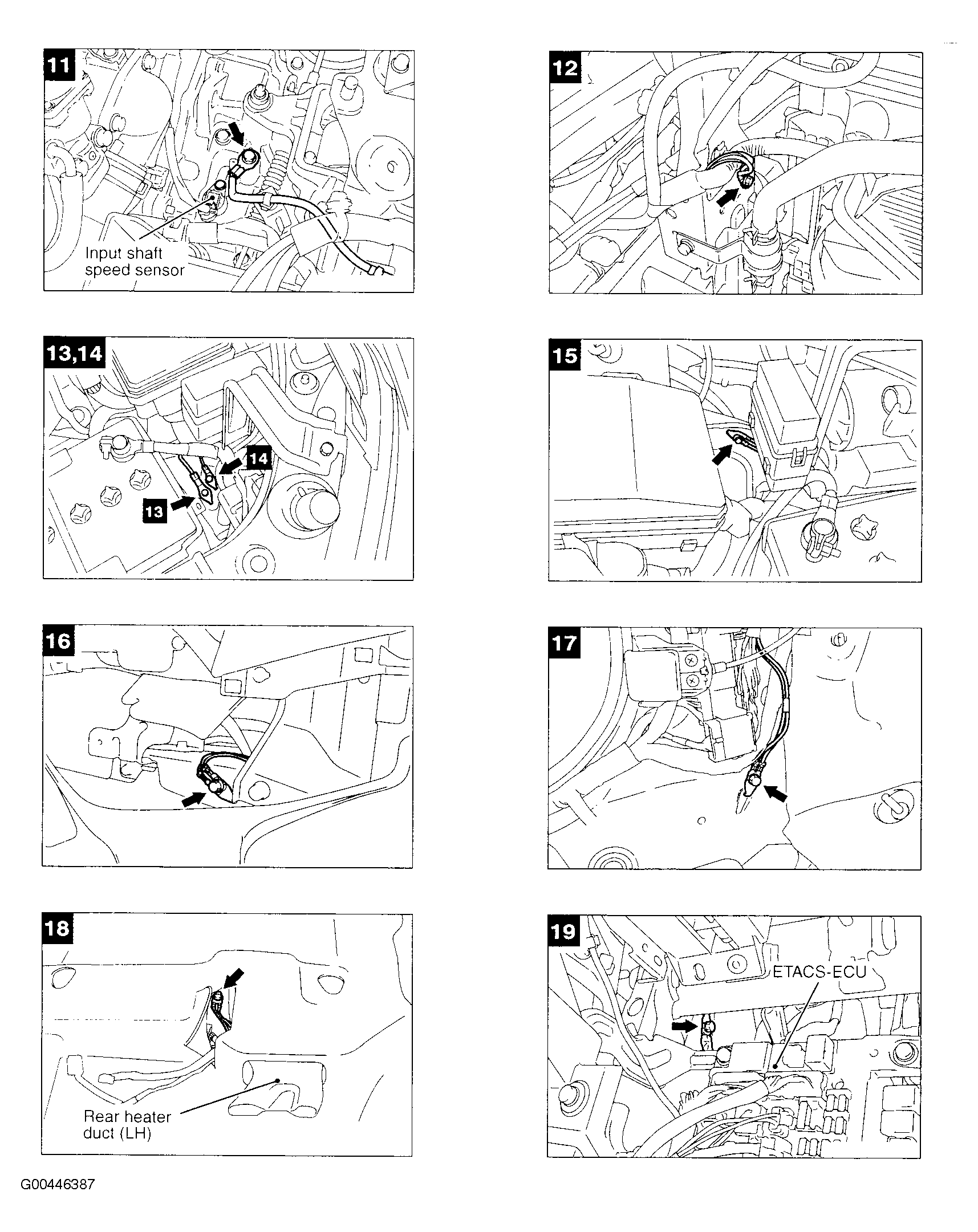

Fig 22: Grounds (3 Of 3)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

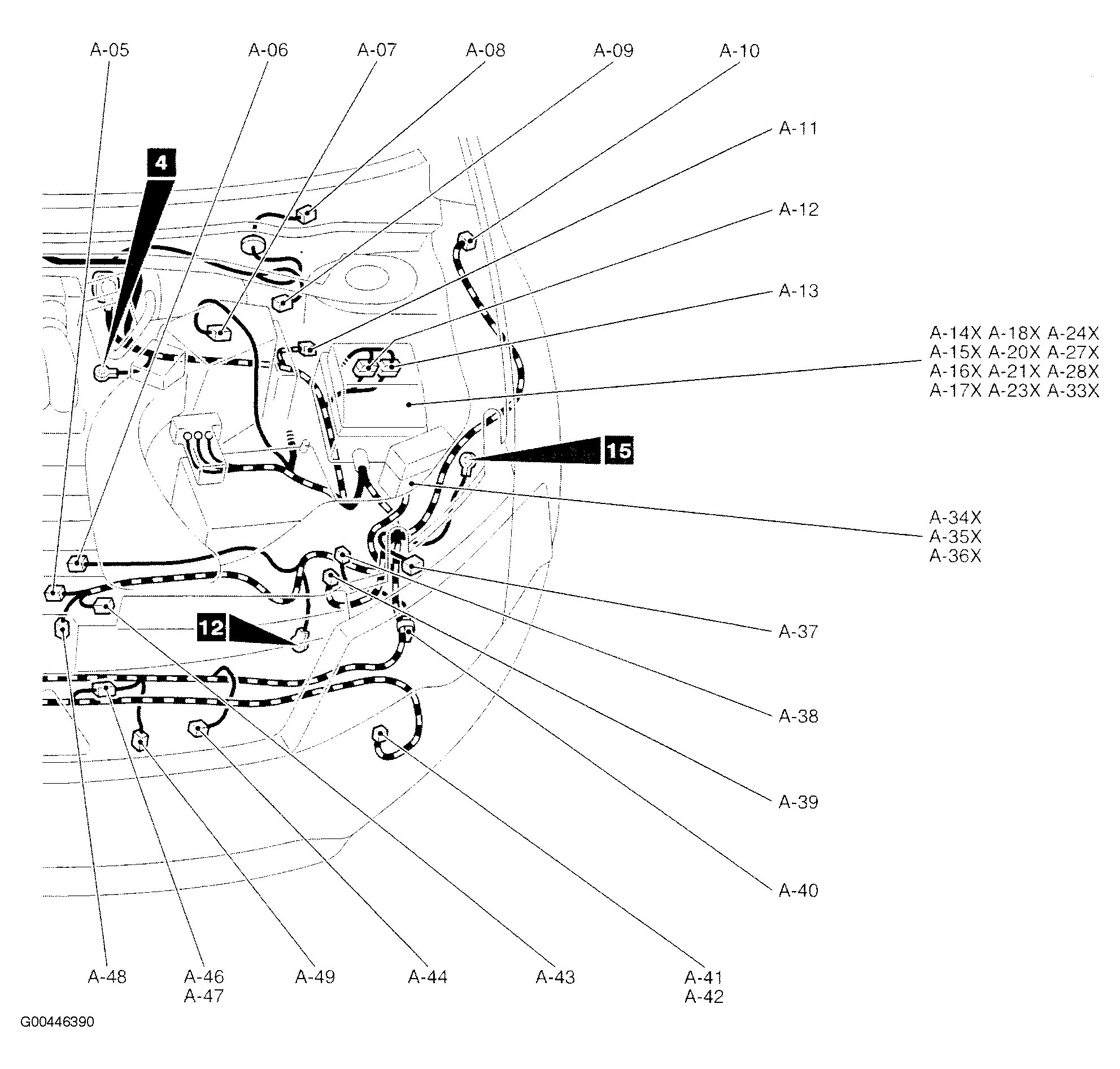

Fig 23: Left Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

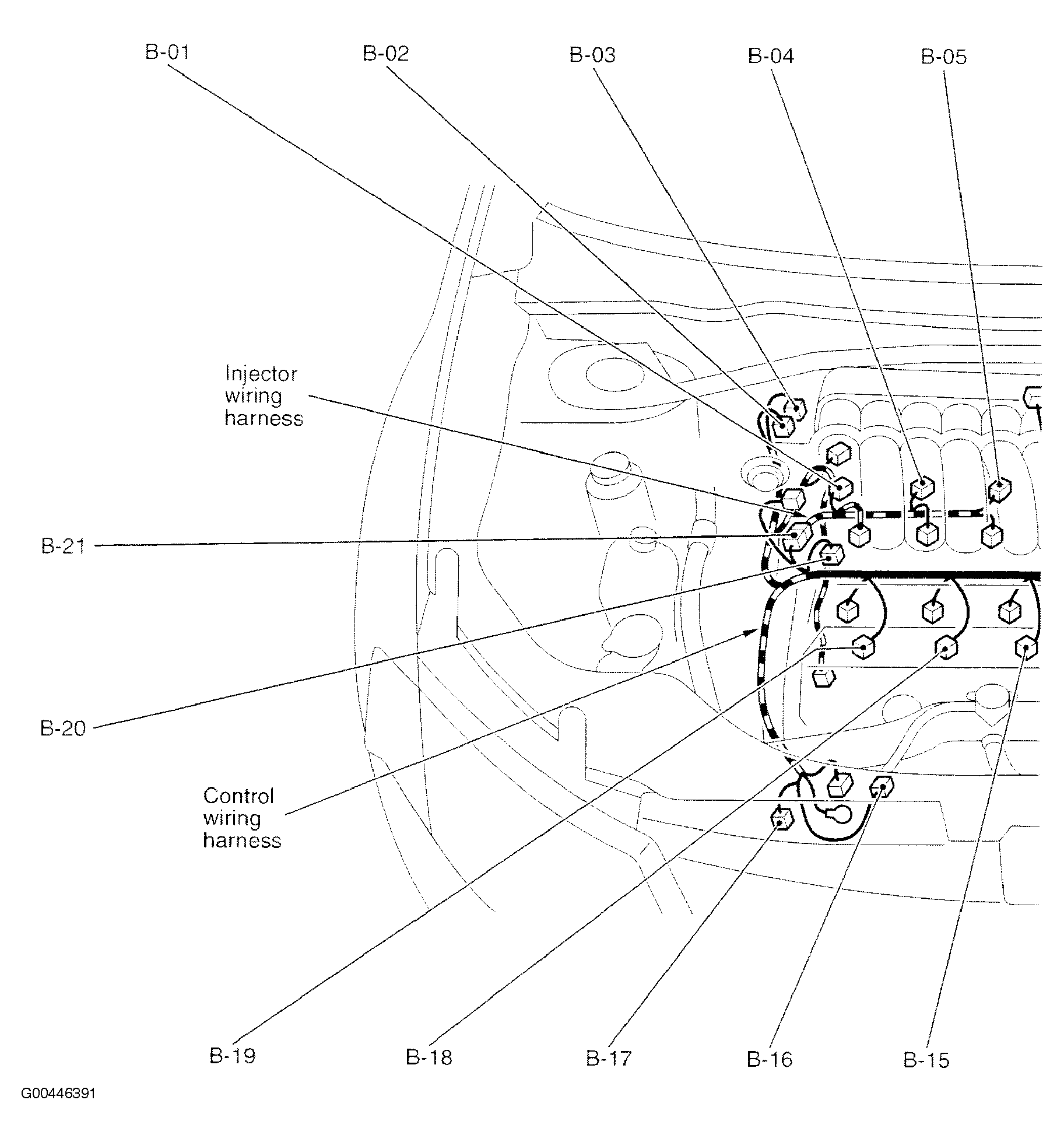

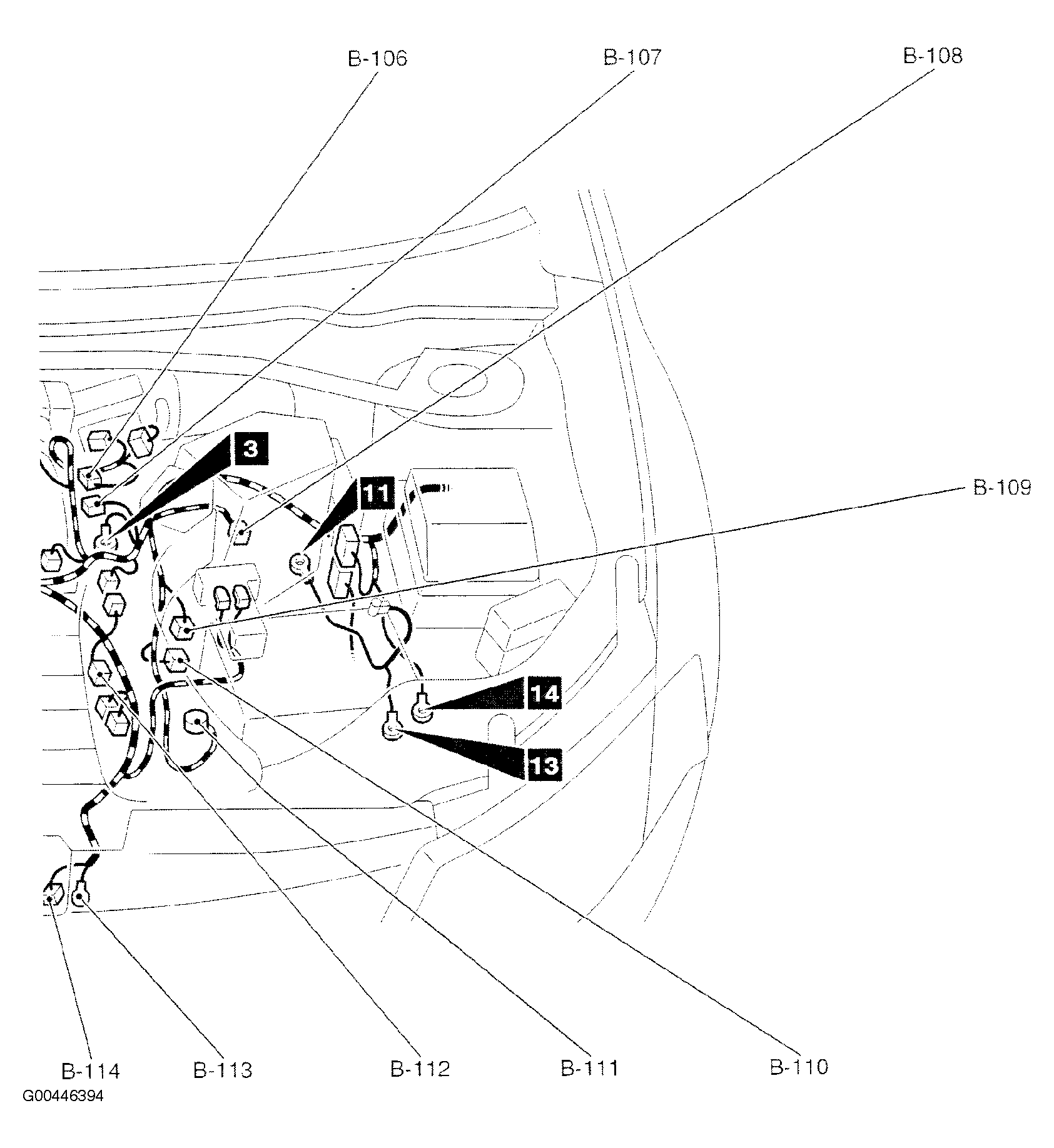

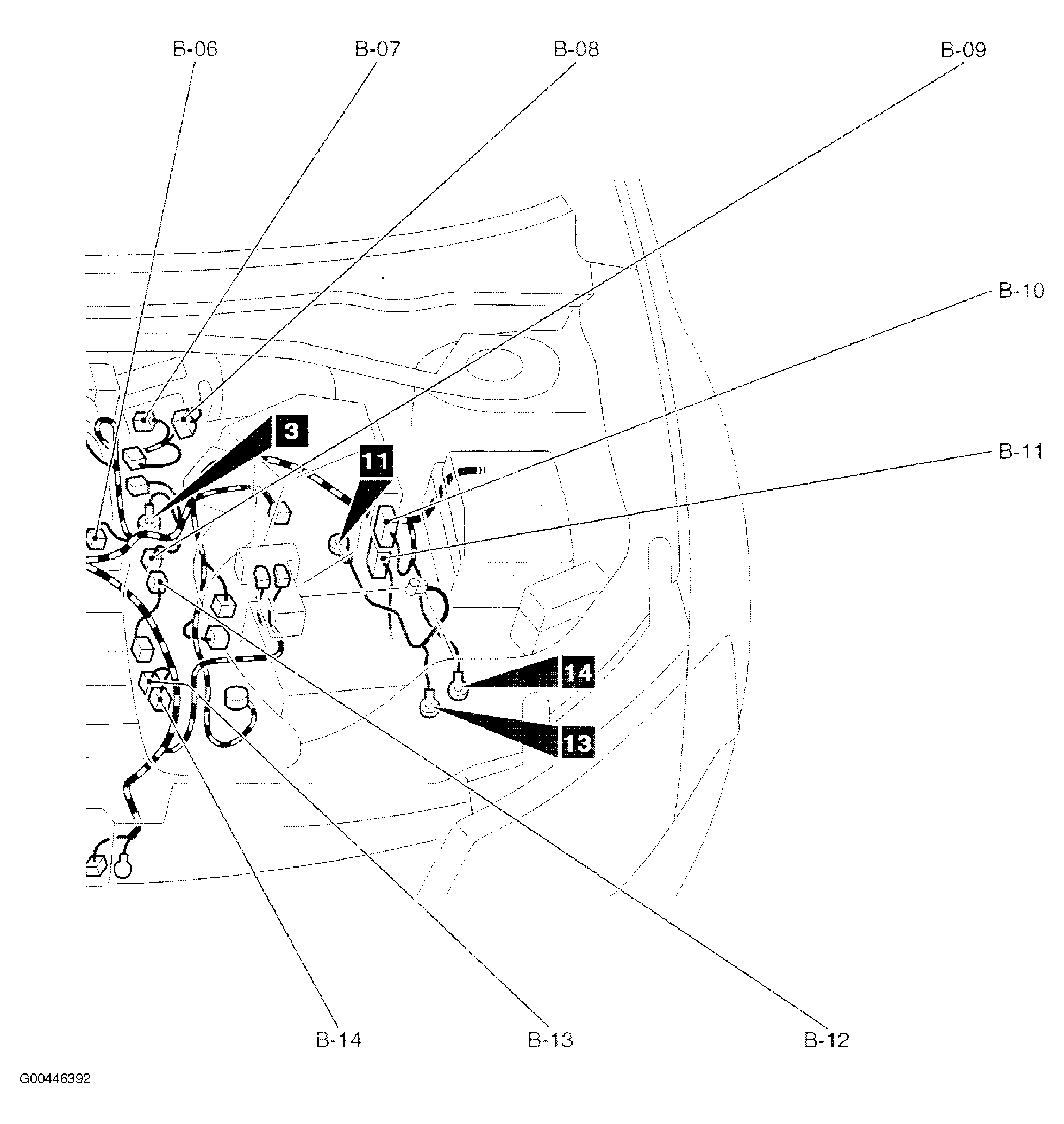

Fig 24: Engine Compartment (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Engine Compartment (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Engine & Transaxle (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Engine & Transaxle (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Engine & Transaxle (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 29: Engine & Transaxle (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

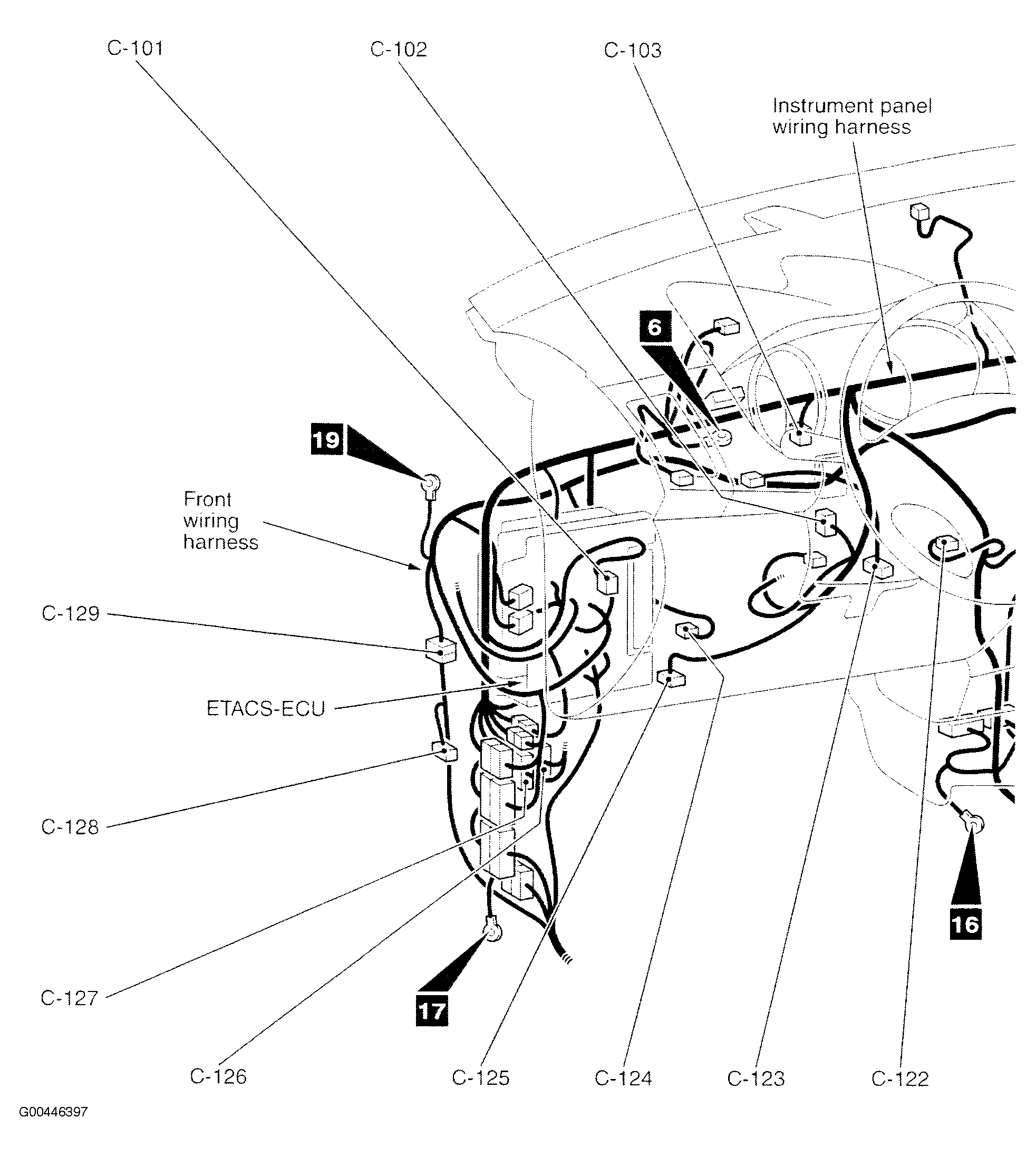

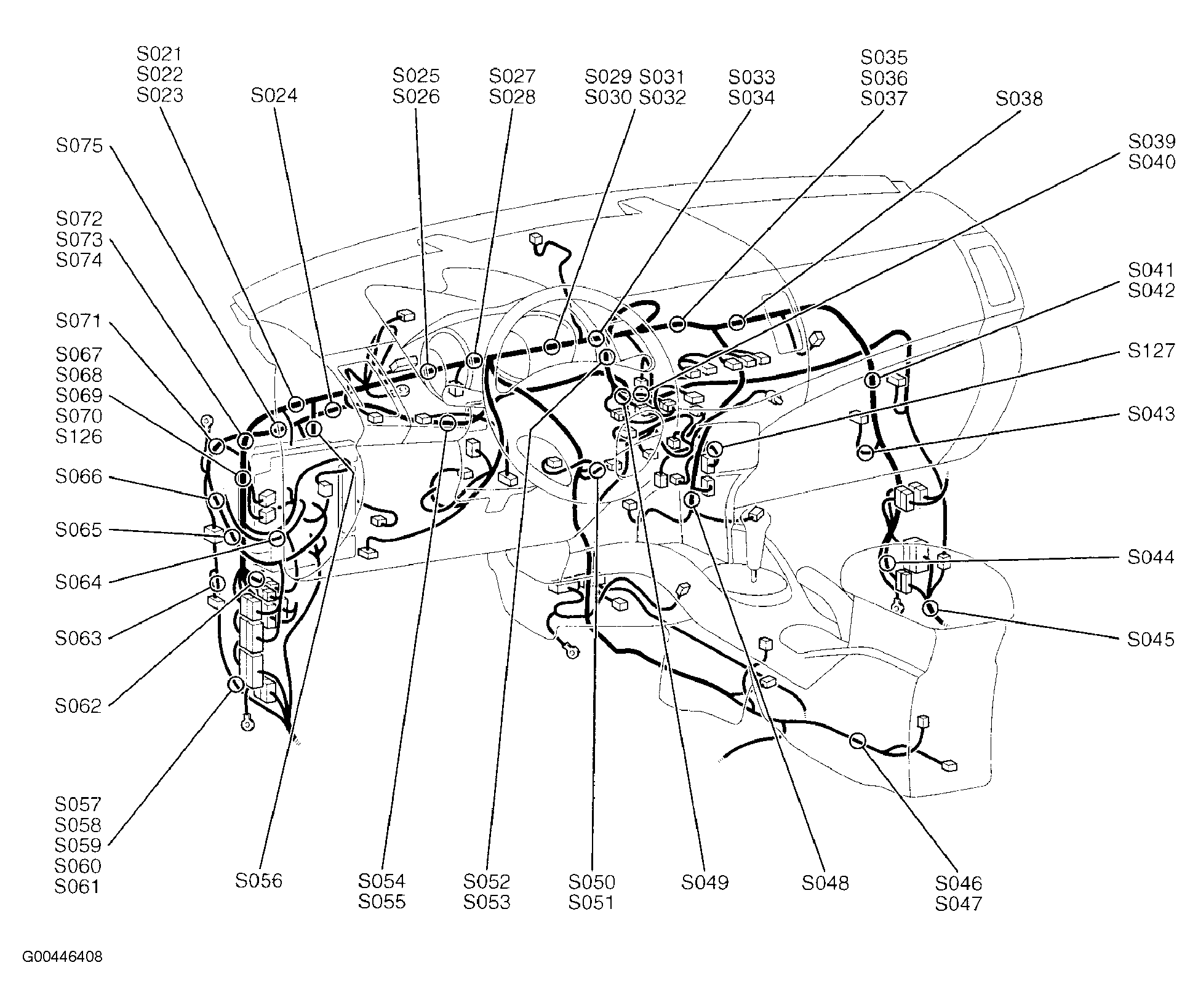

Fig 30: Dash & Center Floor Console (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Dash & Center Floor Console (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Dash & Center Floor Console (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 33: Dash & Center Floor Console (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

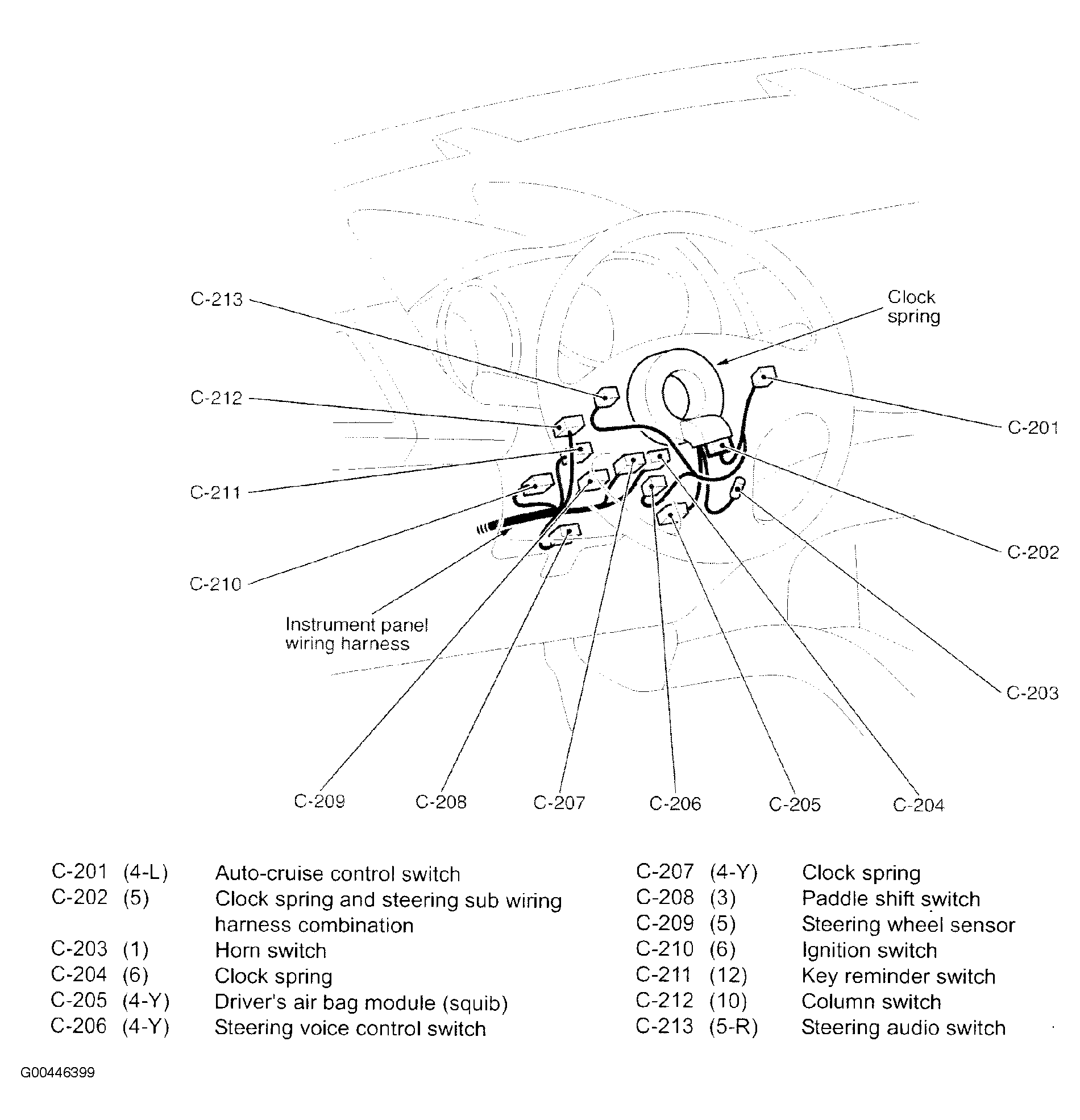

Fig 34: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

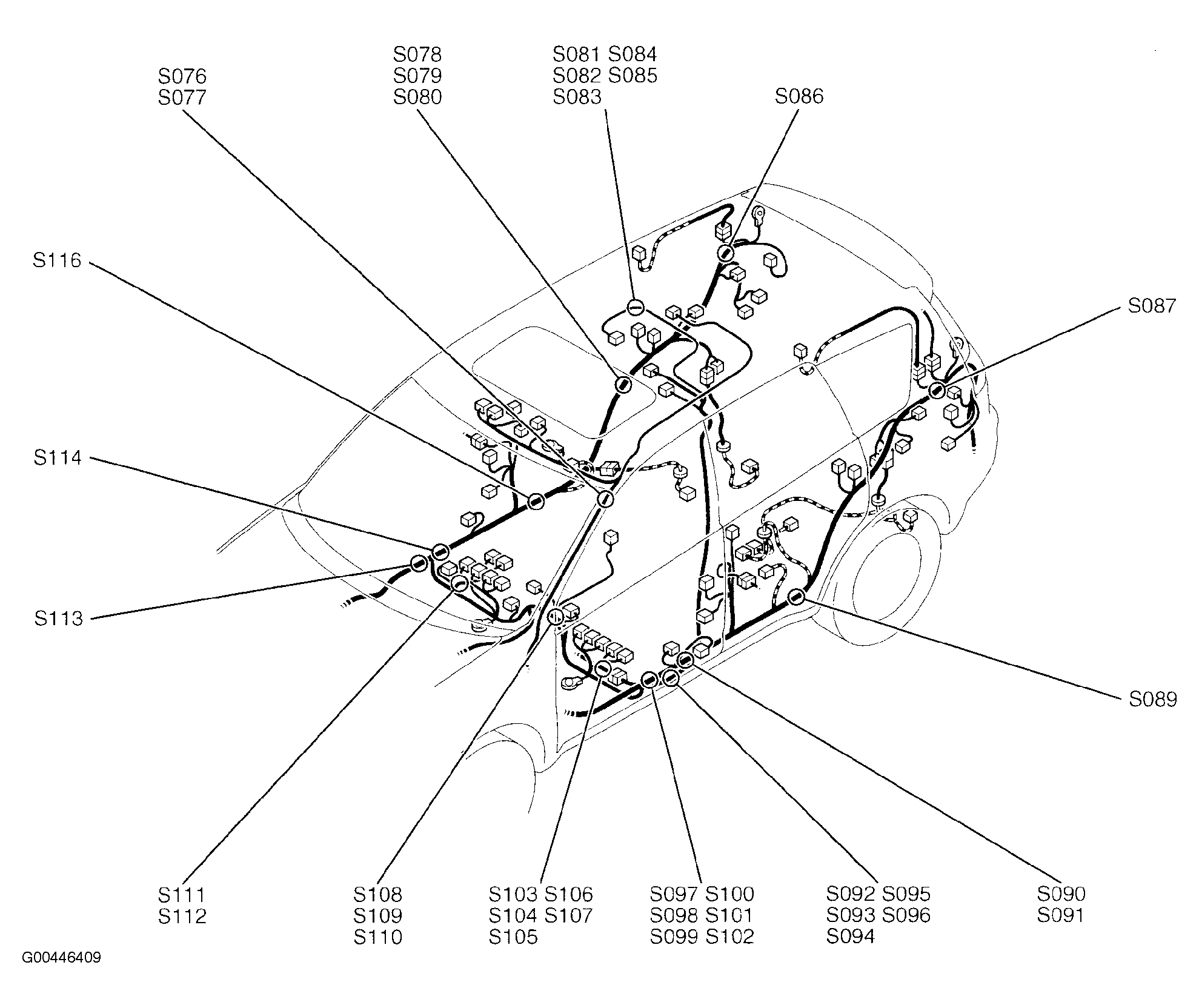

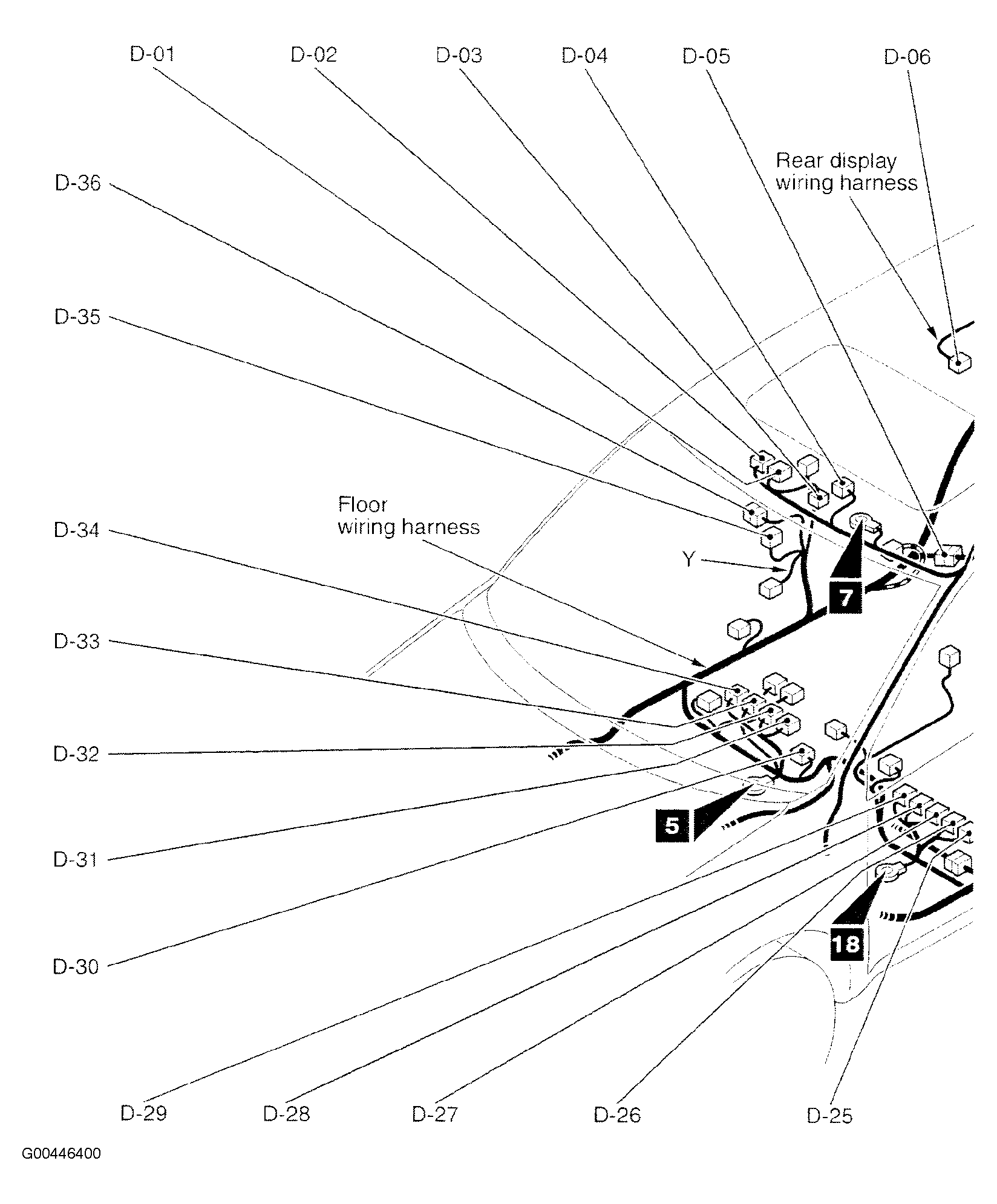

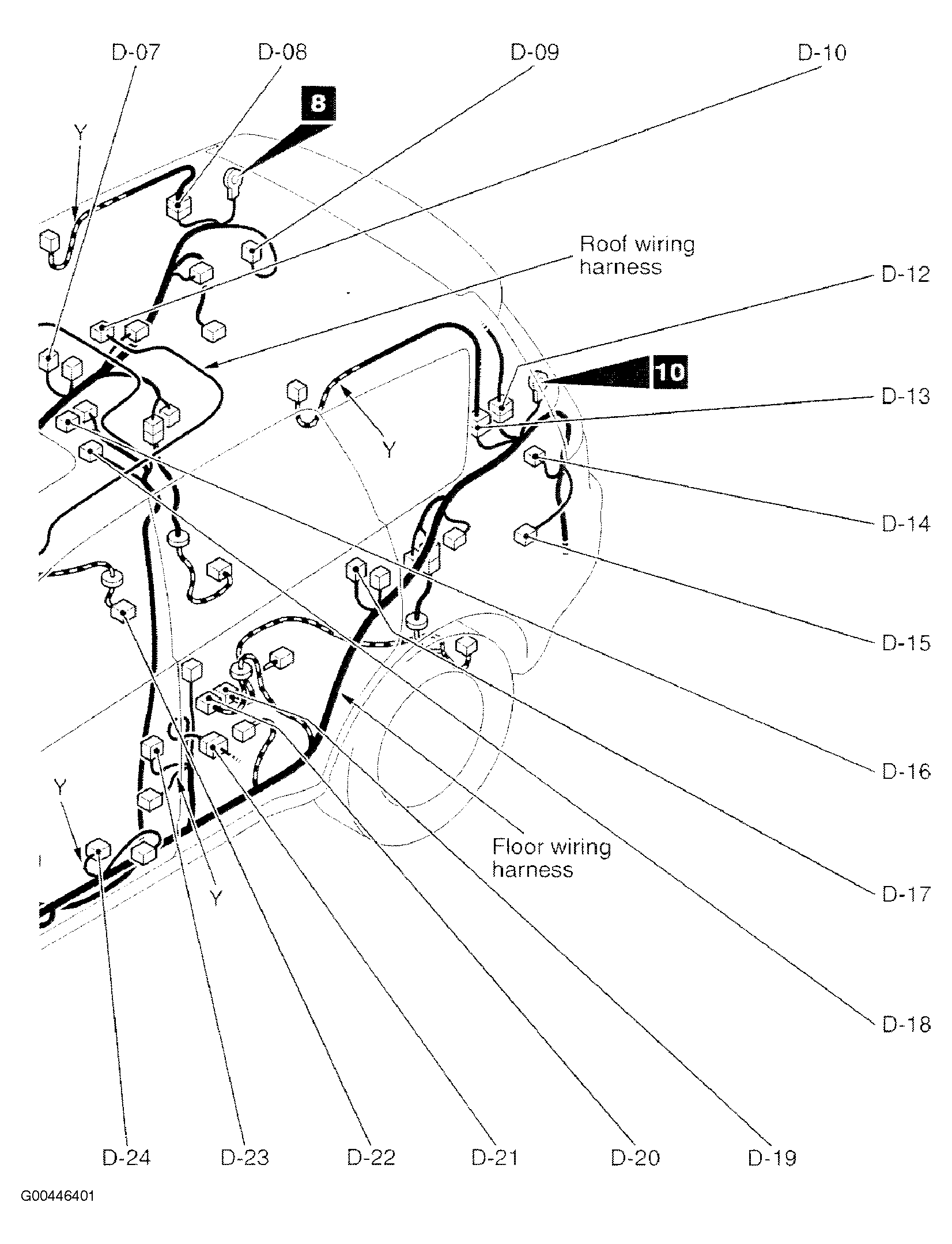

Fig 35: Floor & Roof (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Floor & Roof (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

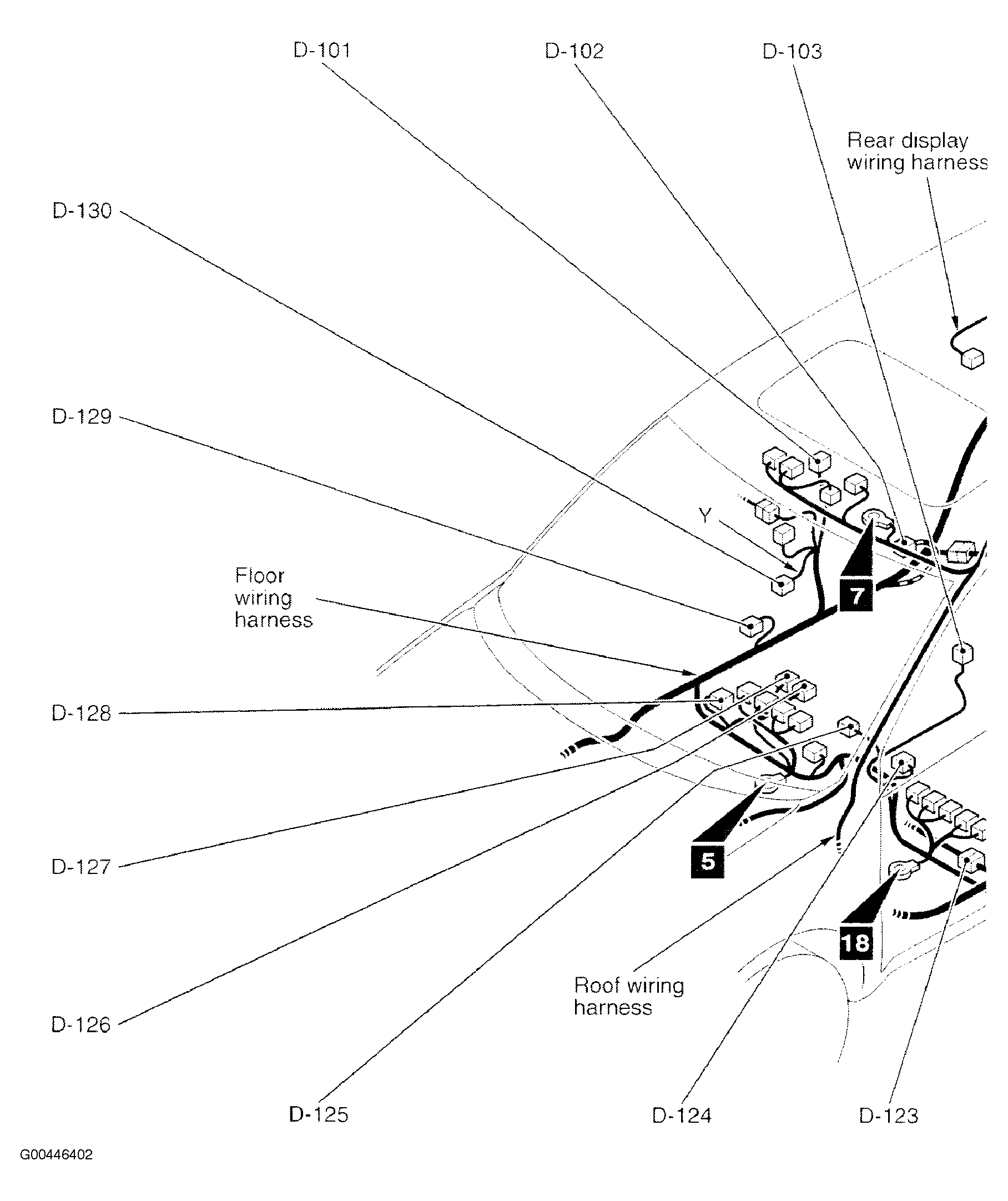

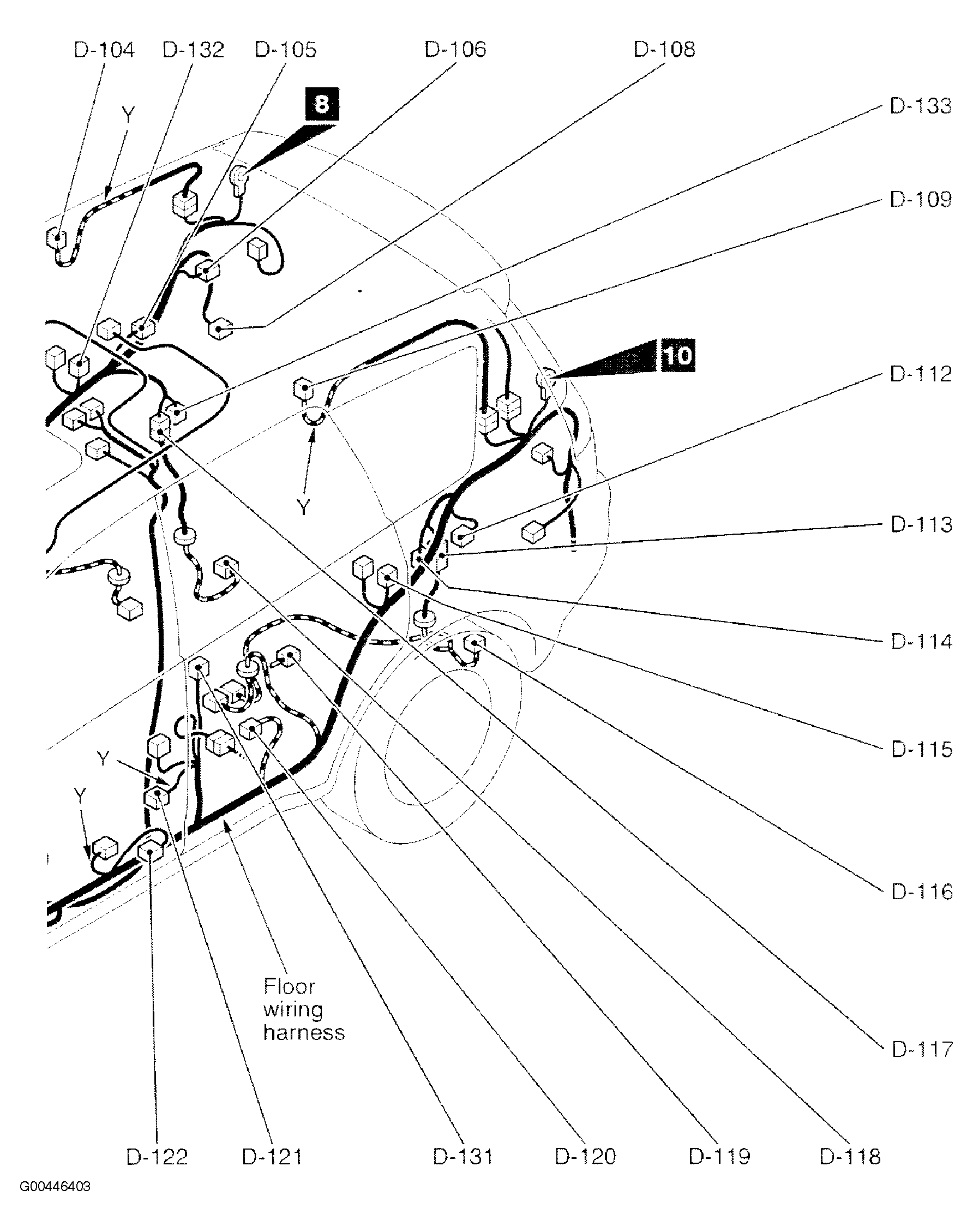

Fig 37: Floor & Roof (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 38: Floor & Roof (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

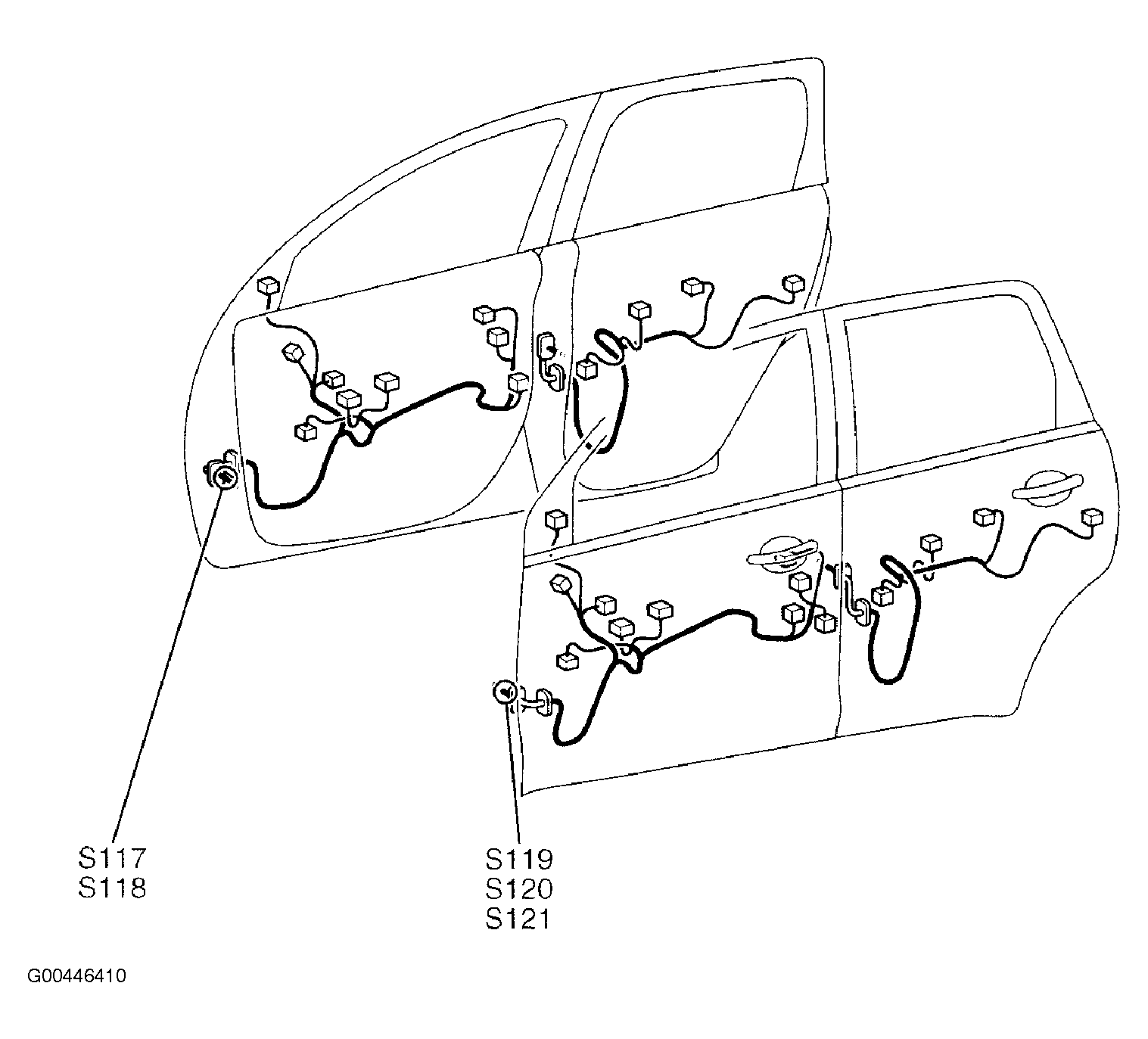

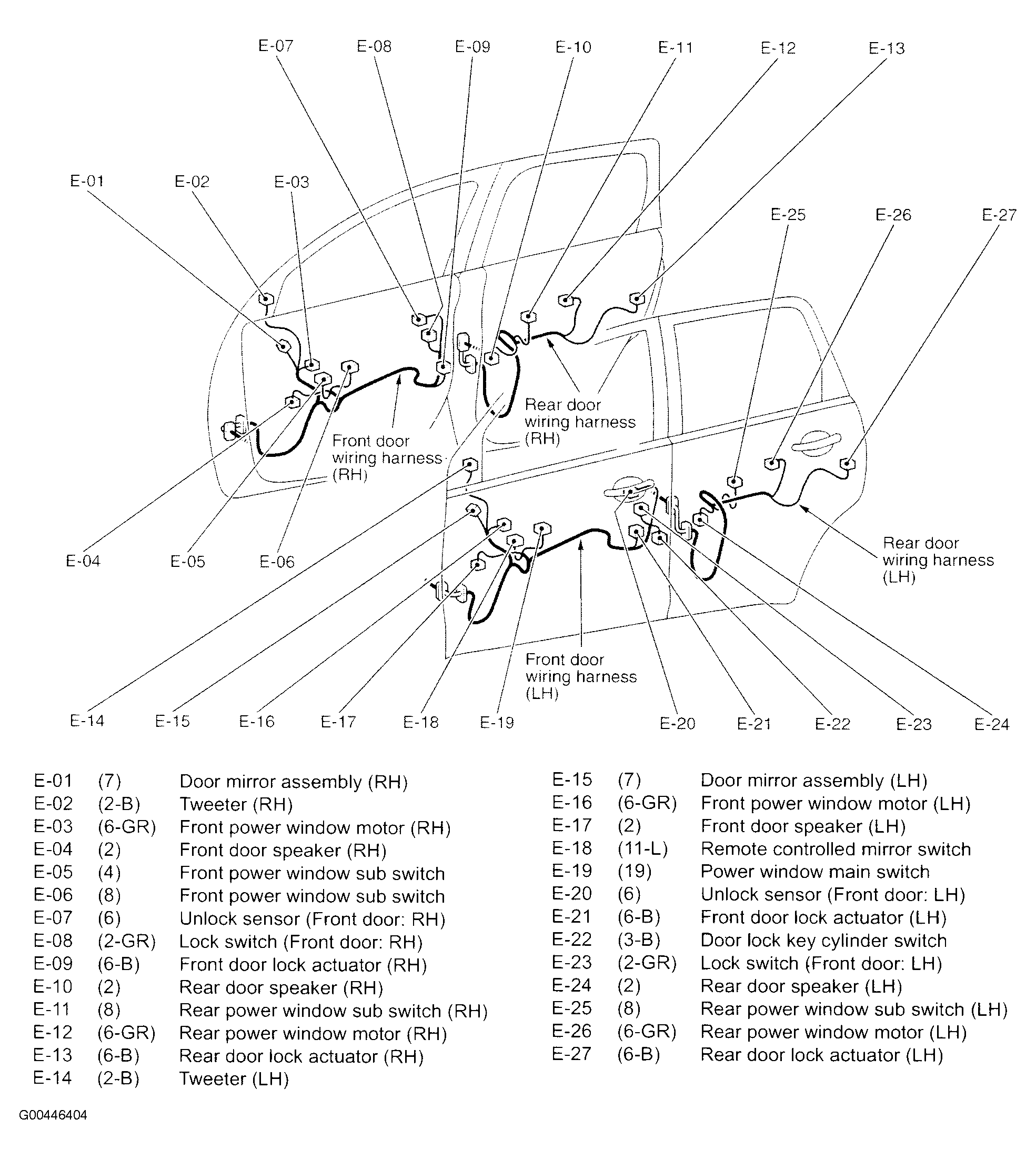

Fig 39: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

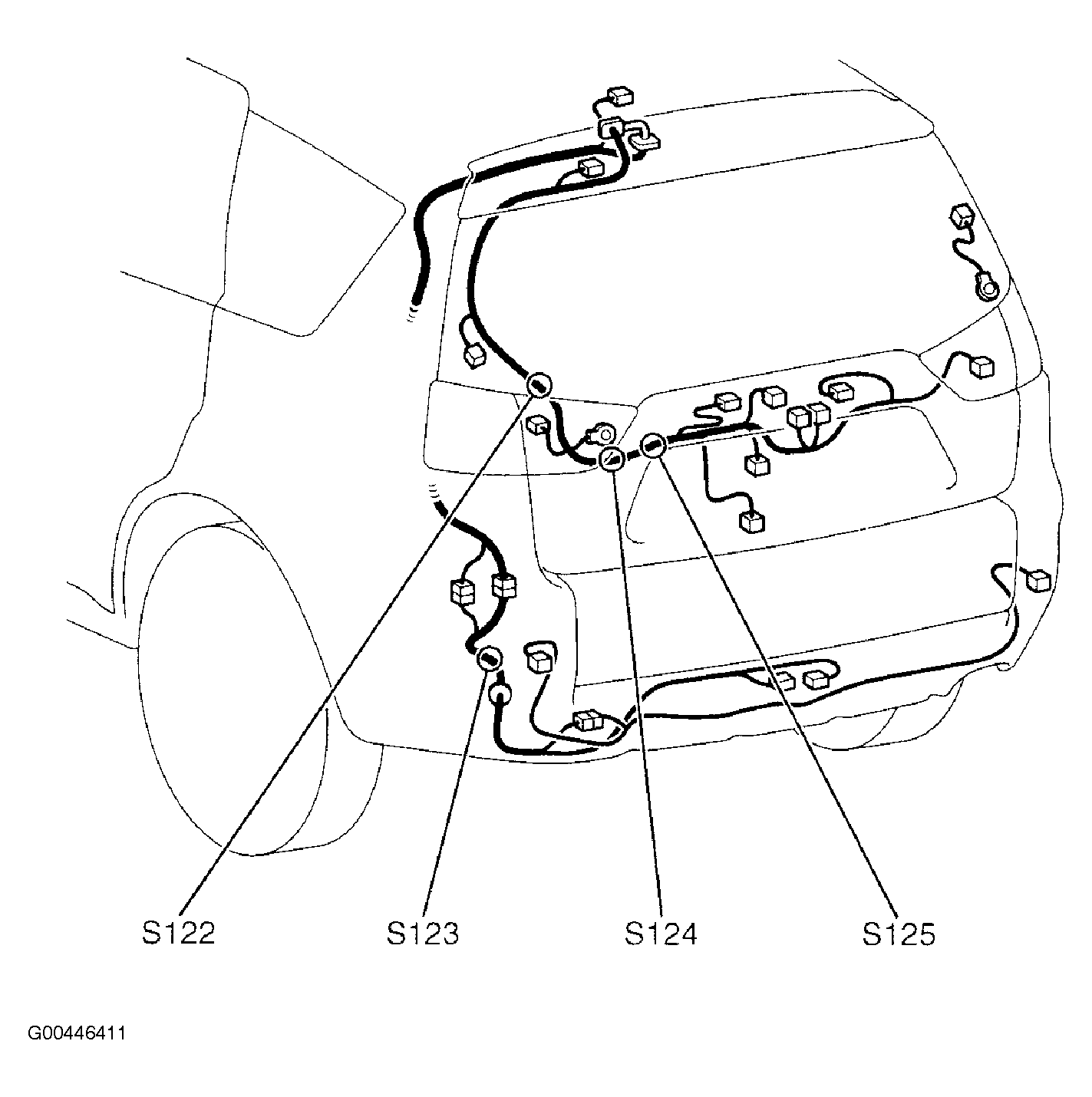

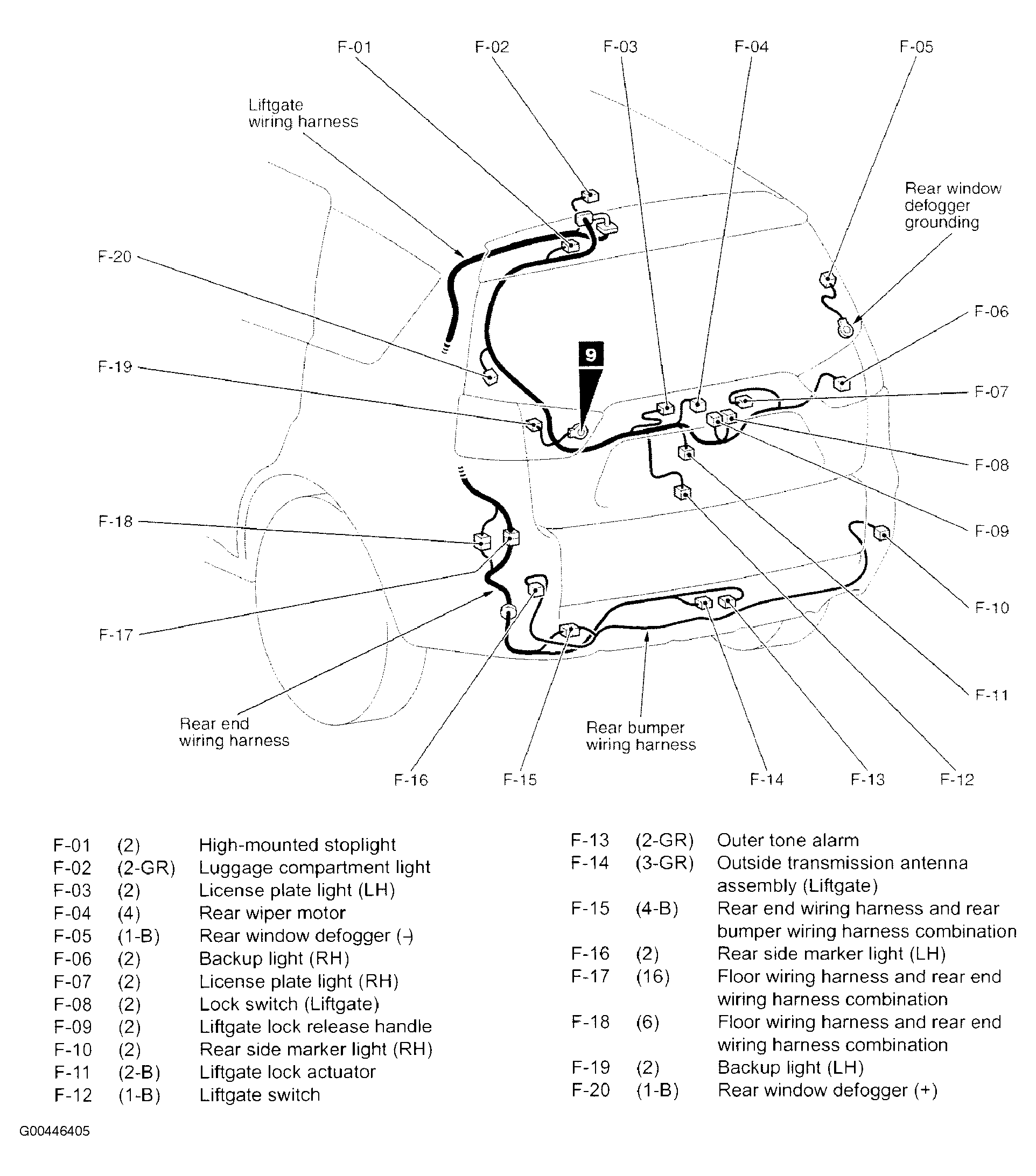

Fig 40: Liftgate
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

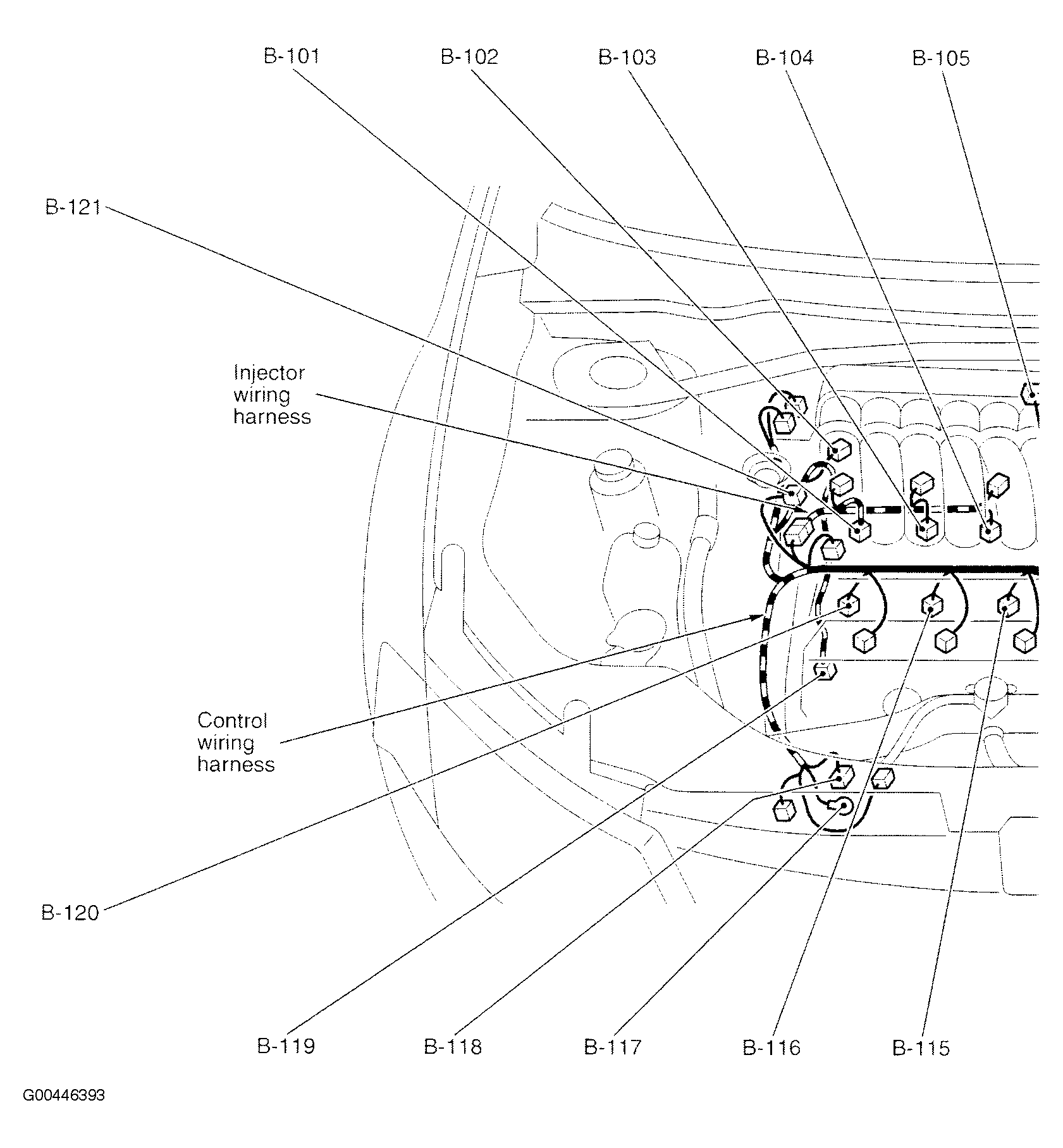

Fig 41: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 42: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 43: Dash & Center Floor Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 45: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 46: Liftgate
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
