Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

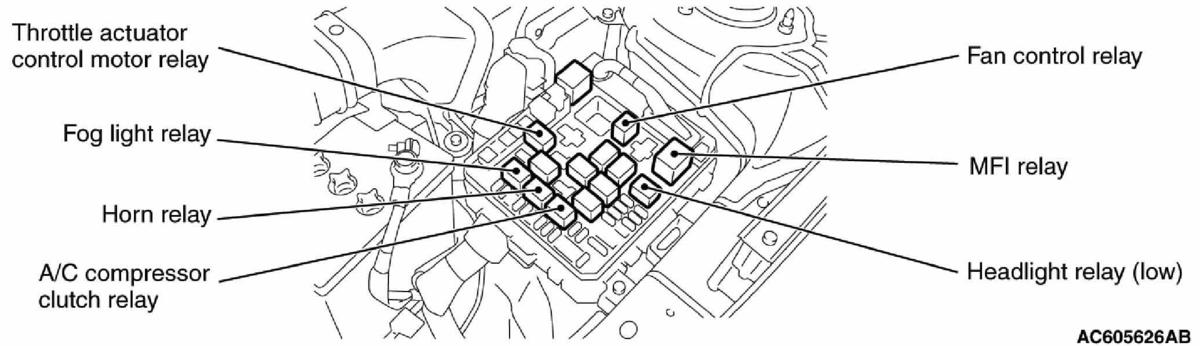

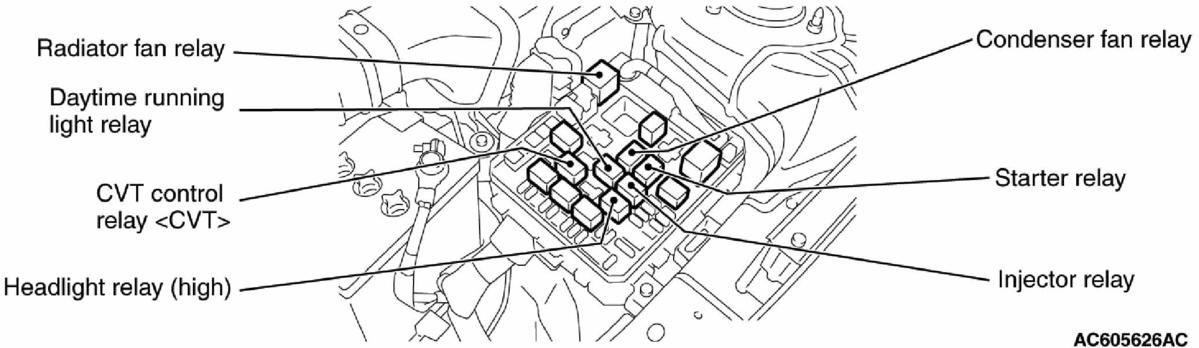

Fig 1: Right Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

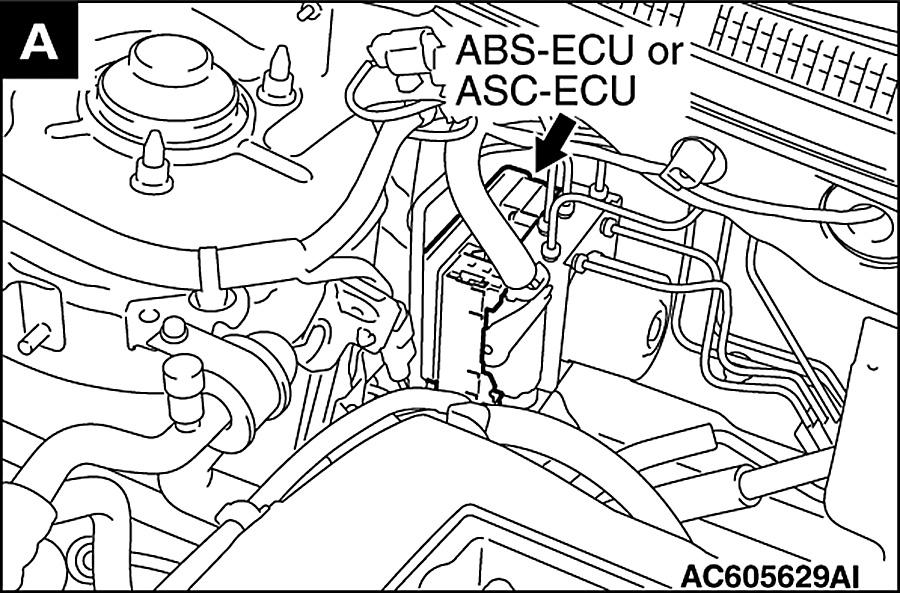

Fig 2: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Right Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Front Of Headliner
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

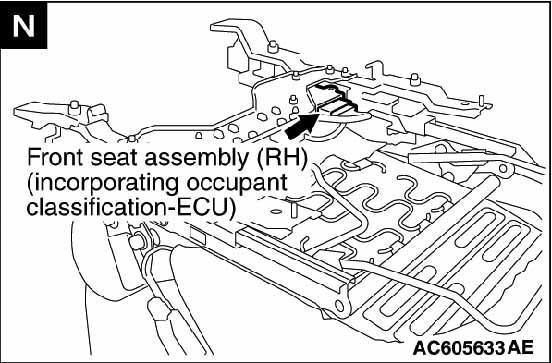

Fig 12: Under Front Passenger's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Driver's Door
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Right Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 15: Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Right Kick Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Front Of Headliner
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Right "C" Pillar
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Left "C" Pillar
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Left Side Of Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Left Front Floor
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Left Kick Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Left Front Of Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 29: Left Front Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 30: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Left Front Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Left Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 33: Left Side Of Engine Compartment (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Left Side Of Engine Compartment (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Under Left Side Of Dash (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 37: Right Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 38: Under Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 39: Under Front Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Right Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 41: Left Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 42: Right Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 43: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Left Front Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 45: Right Front Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 46: Left Side Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 47: Left Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

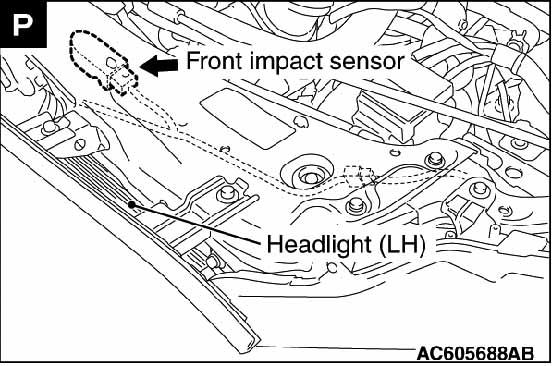

Fig 50: Left Front Of Engine Compartment (Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

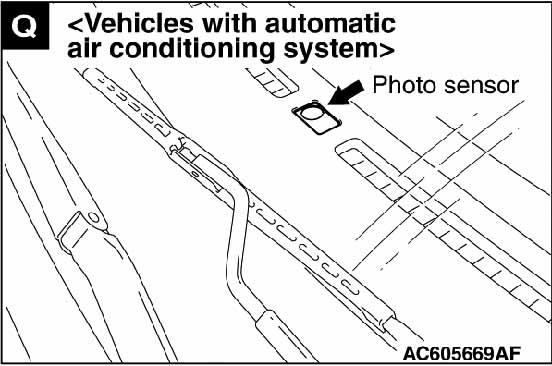

Fig 51: Top Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 52: Under Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 53: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Behind Right Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 55: Under Front Passenger's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Driver's Door (Front Passenger's Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 57: Under Driver's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 58: Left "B" Pillar (Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 59: Top Of Fuel Tank
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 60: Right Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 61: Right Front Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 62: Left Front Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Left Side Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 64: Left Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 66: Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 67: Engine & Transaxle (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 68: Body Overview
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

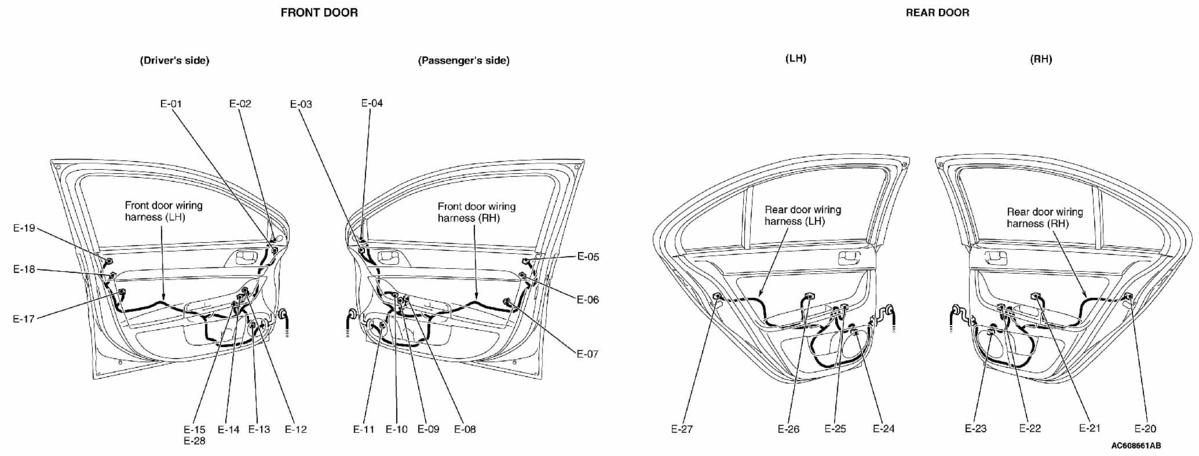

Fig 69: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

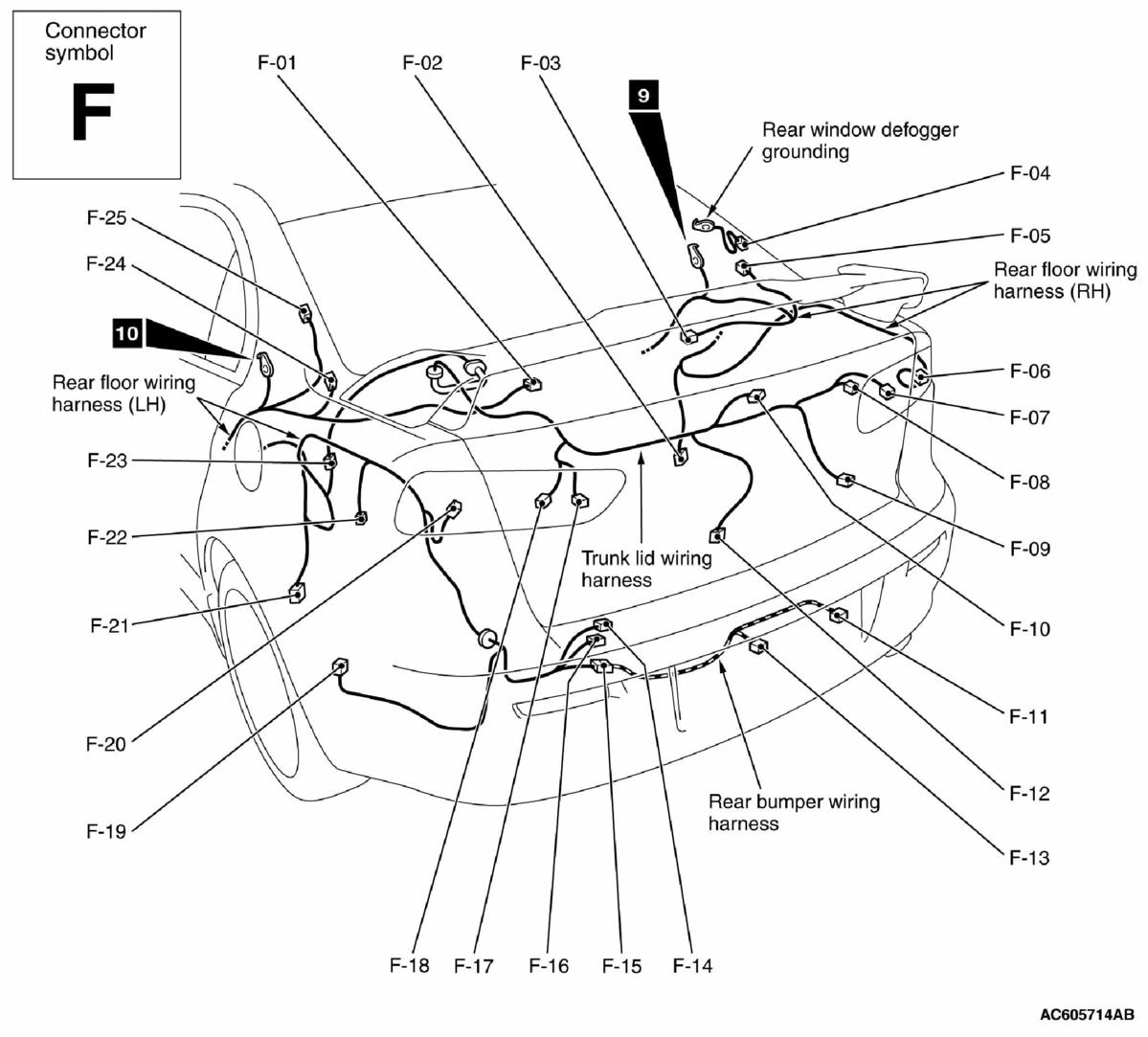

Fig 70: Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 71: Under Rear Of Vehicle (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

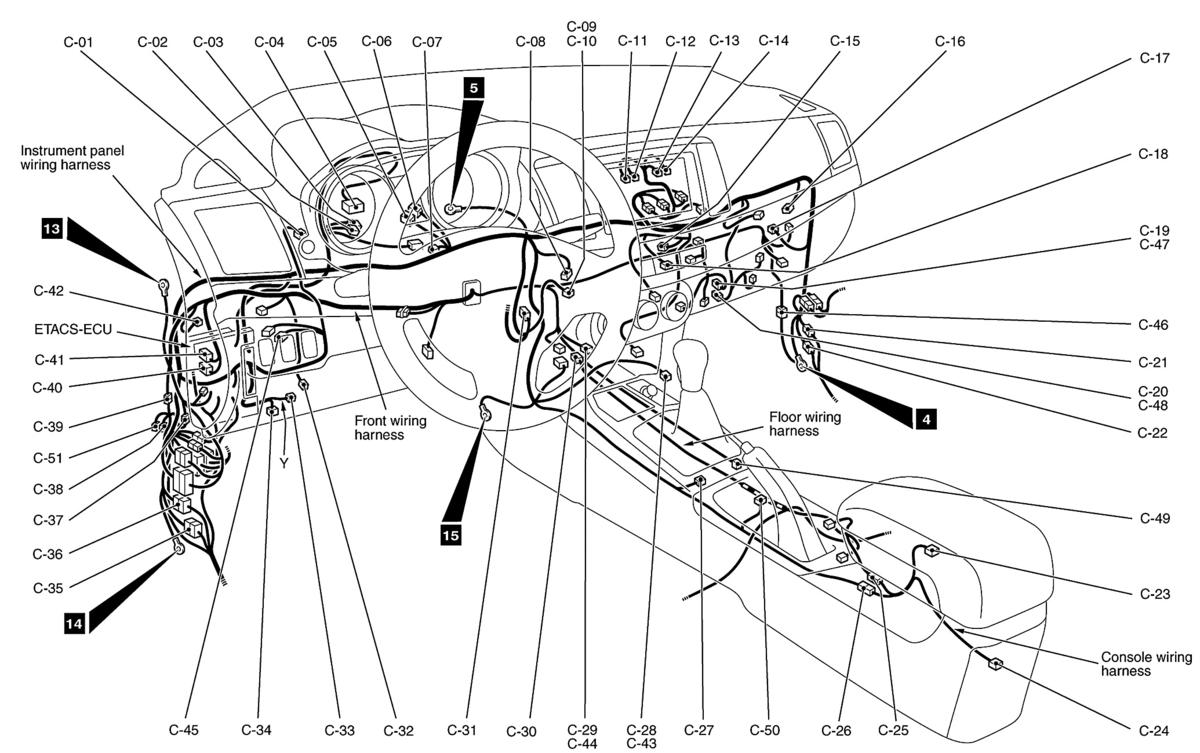

Fig 72: Dash & Kick Panels
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 73: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 74: Engine & Transaxle (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 75: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 76: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 77: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 78: Under Left End Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 79: Under Center Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 80: Engine Front Exhaust Pipe
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 81: Front Wheel Hub Assemblies (Left/Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 82: Rear Wheel Hub Assemblies (Left/Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 83: Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

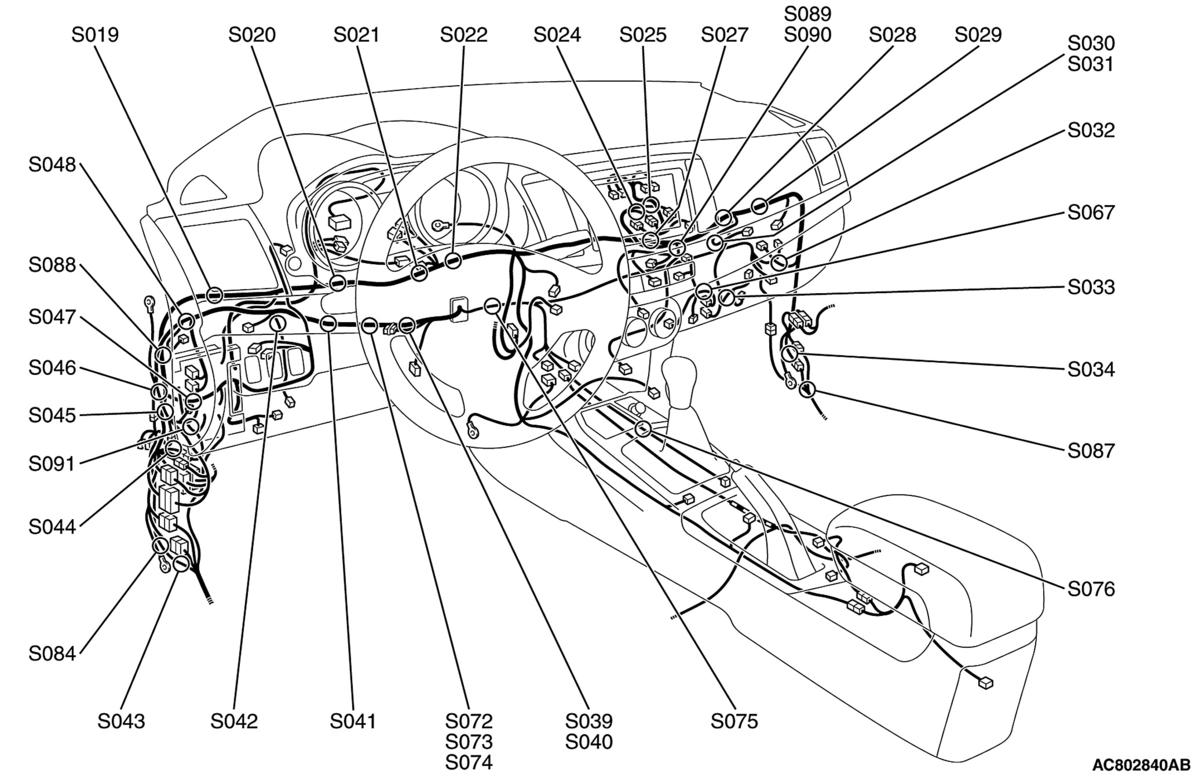

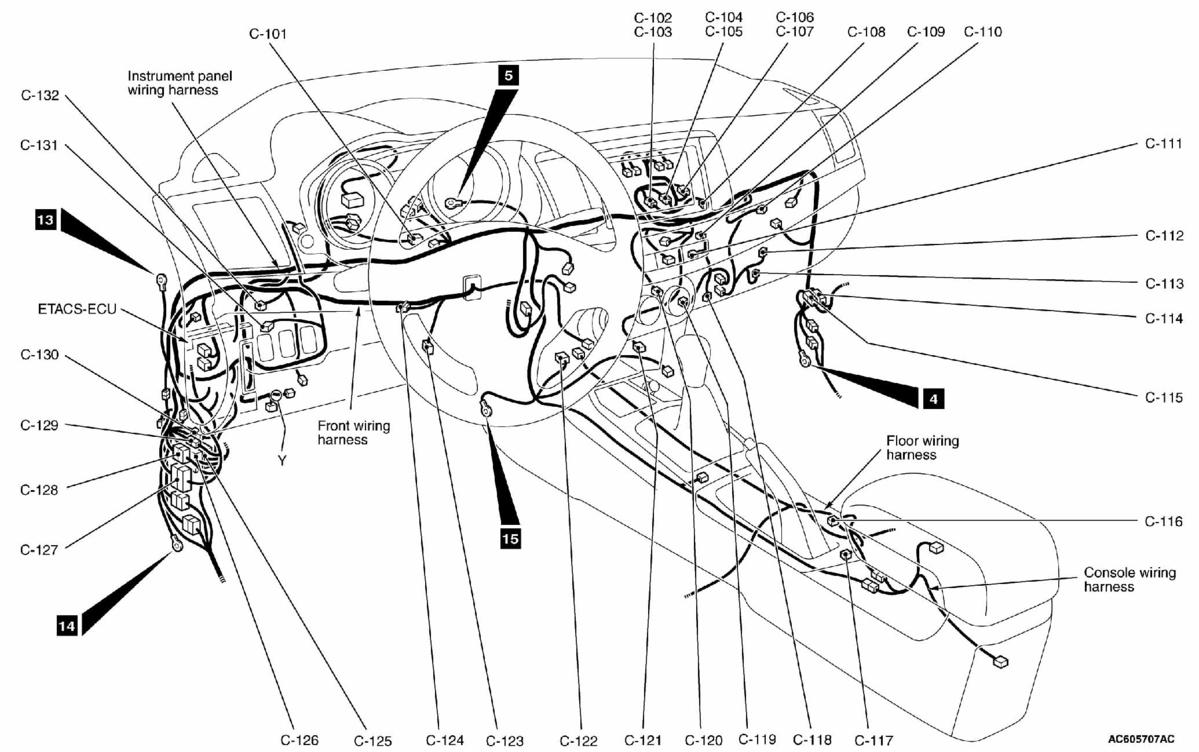

Fig 84: Dash, Center Console & Kick Panels
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

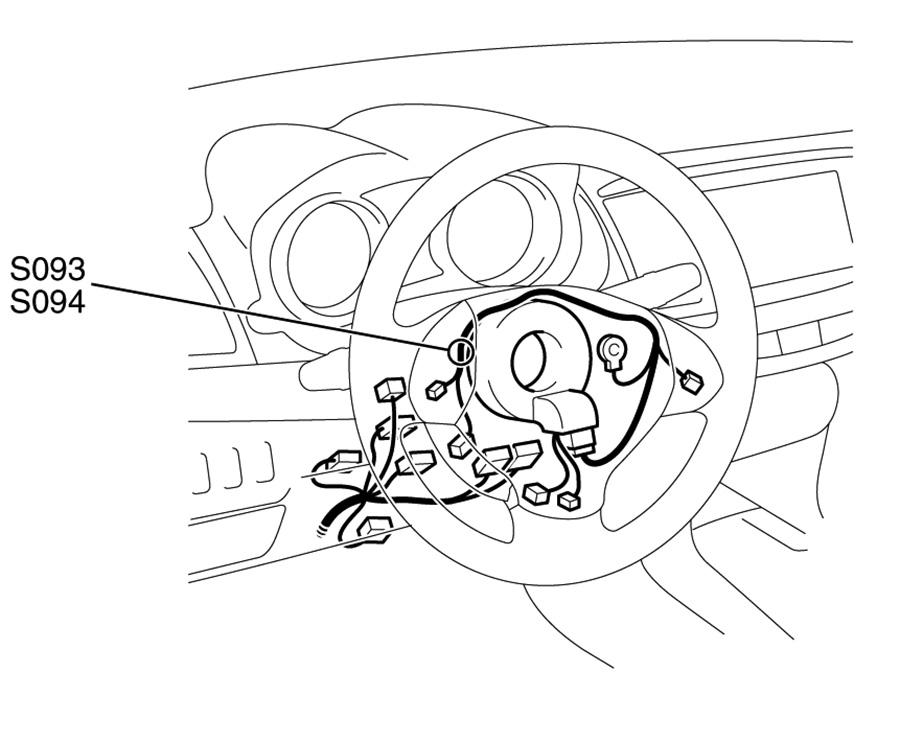

Fig 85: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

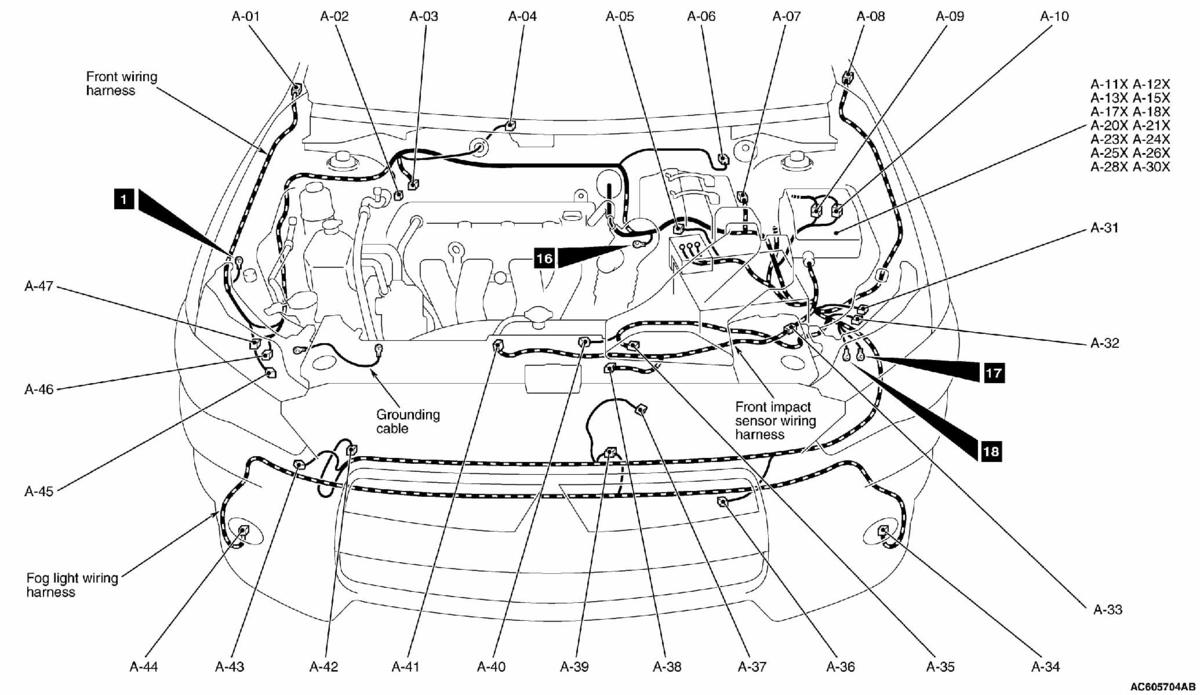

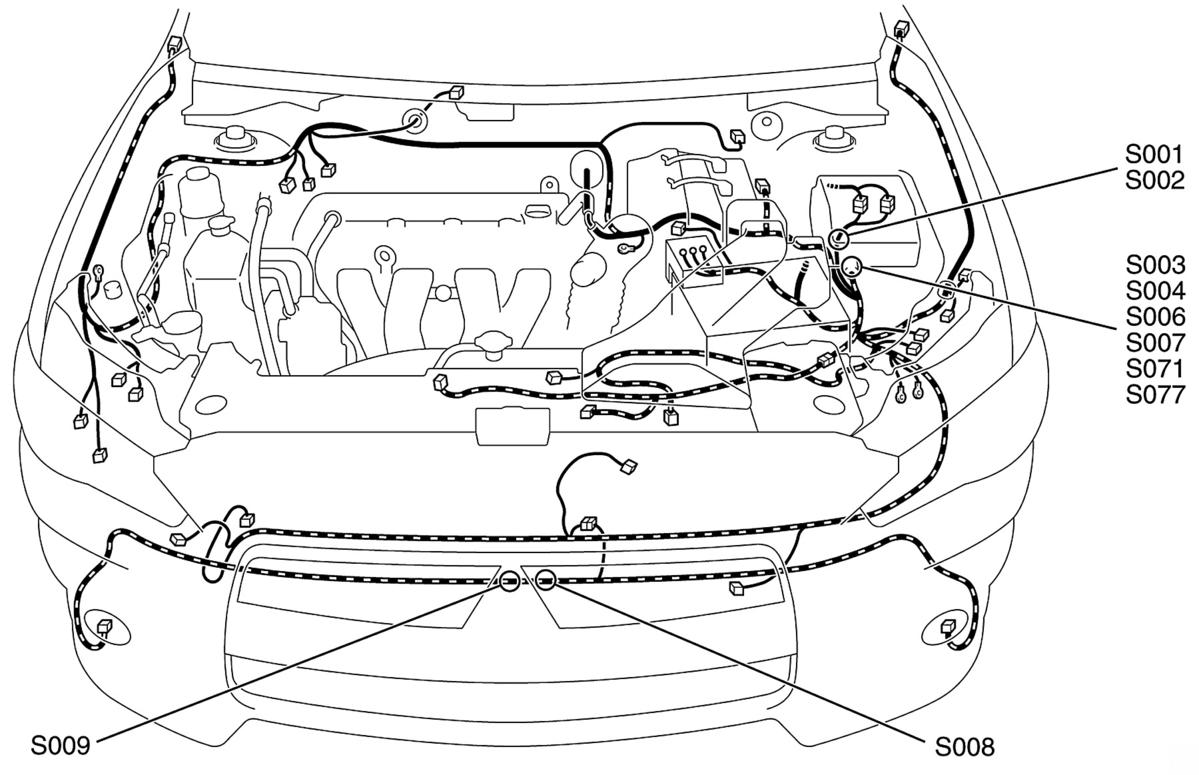

Fig 86: Engine Compartment (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

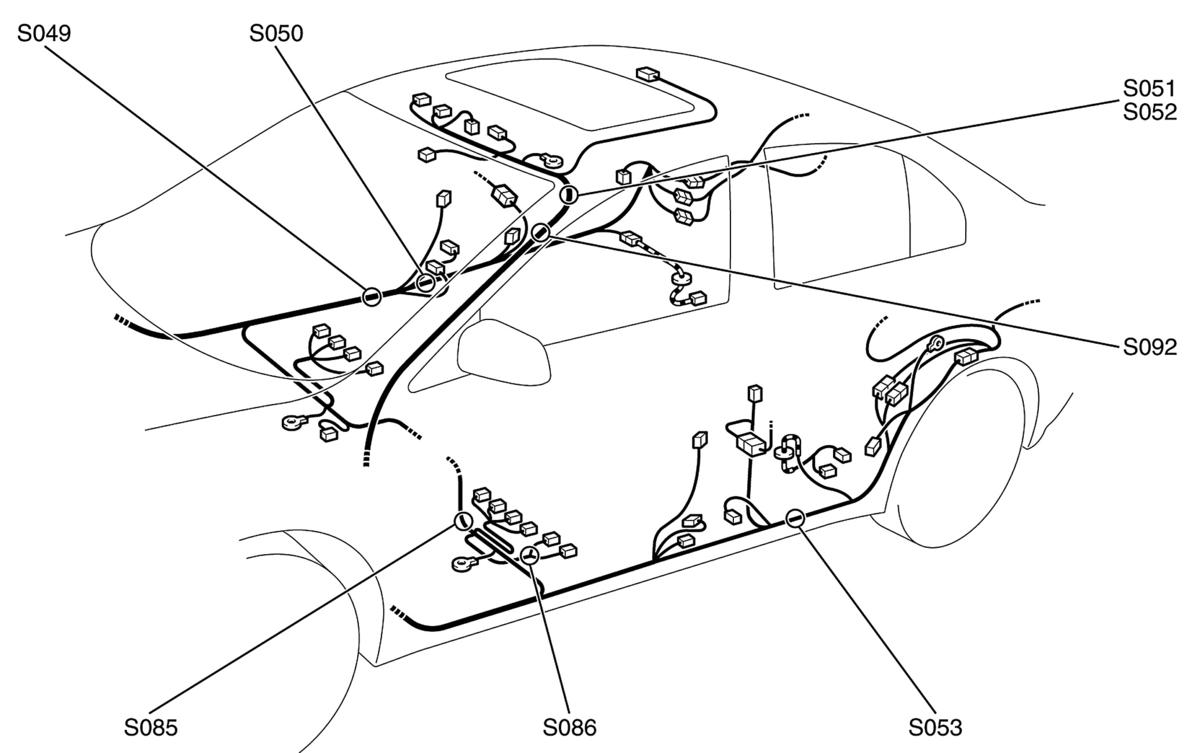

Fig 87: Roof & Floor
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

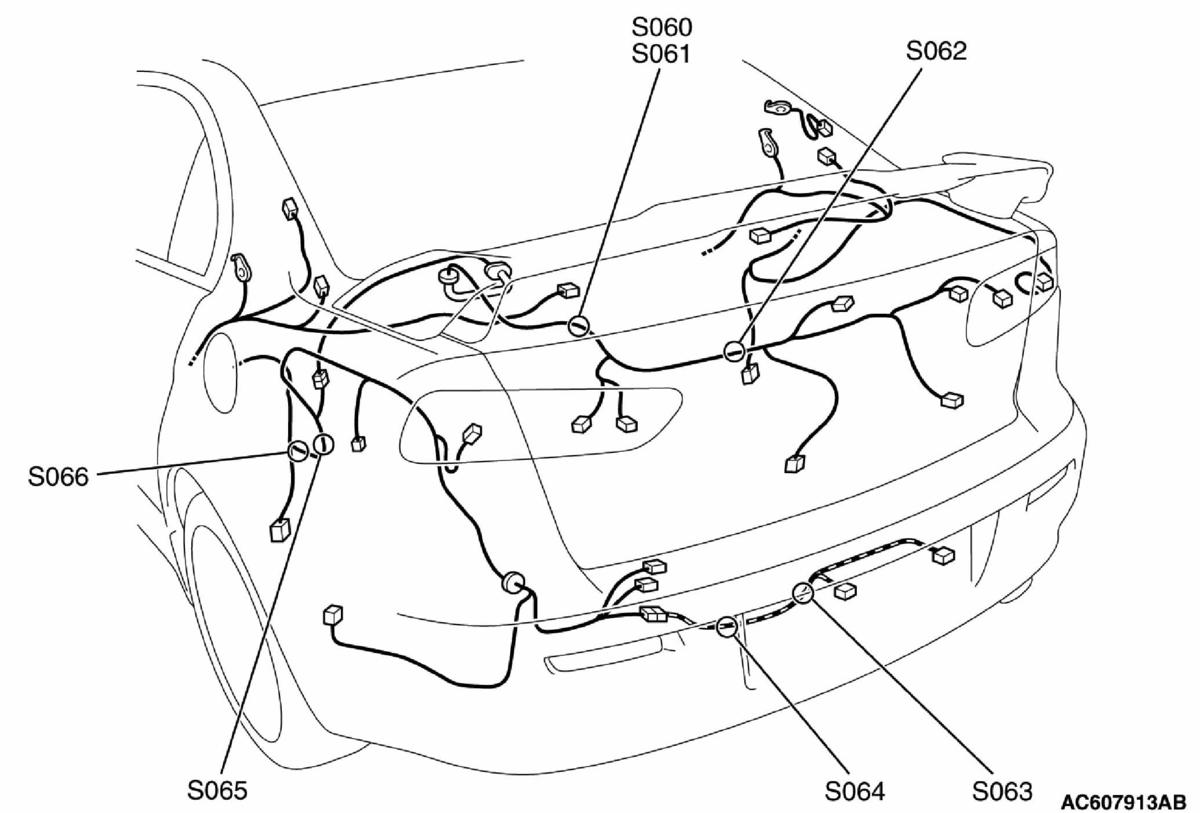

Fig 88: Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 89: Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 90: Dash, Center Console & Kick Panels
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 91: Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 92: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 93: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 94: Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 95: Left Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 96: Engine & Transaxle (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

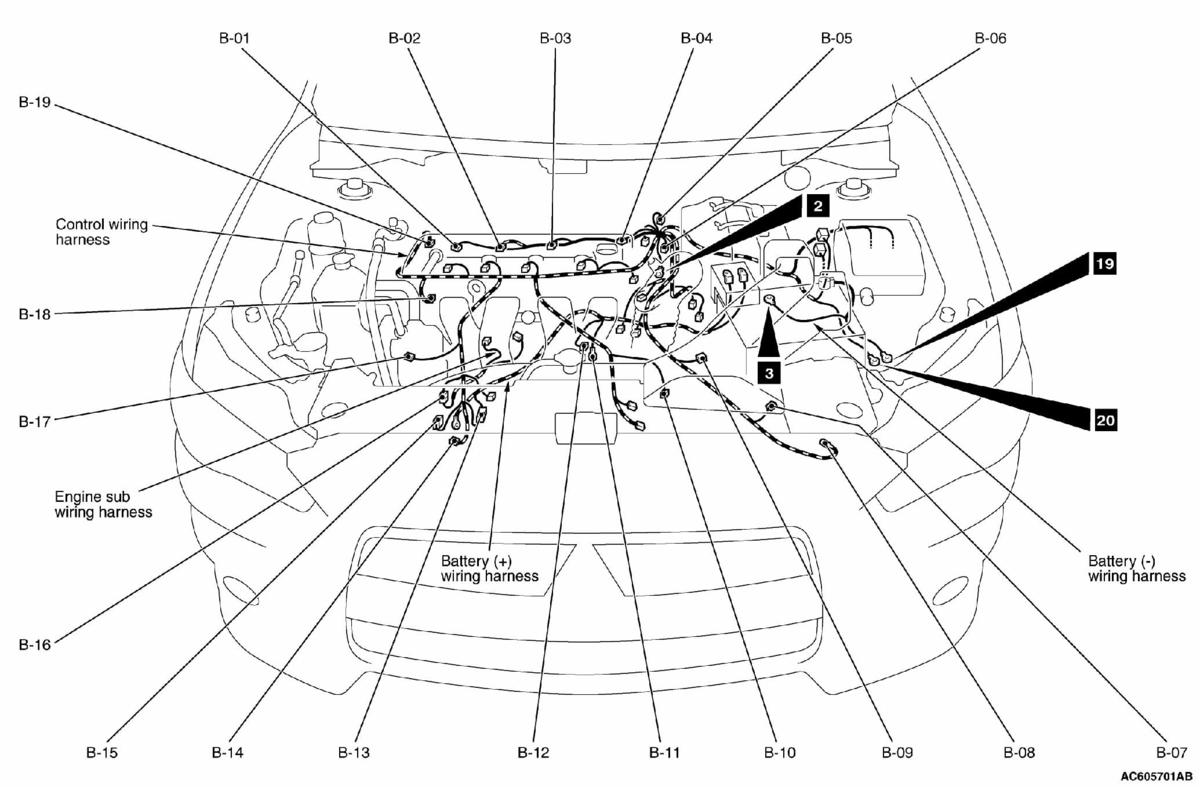

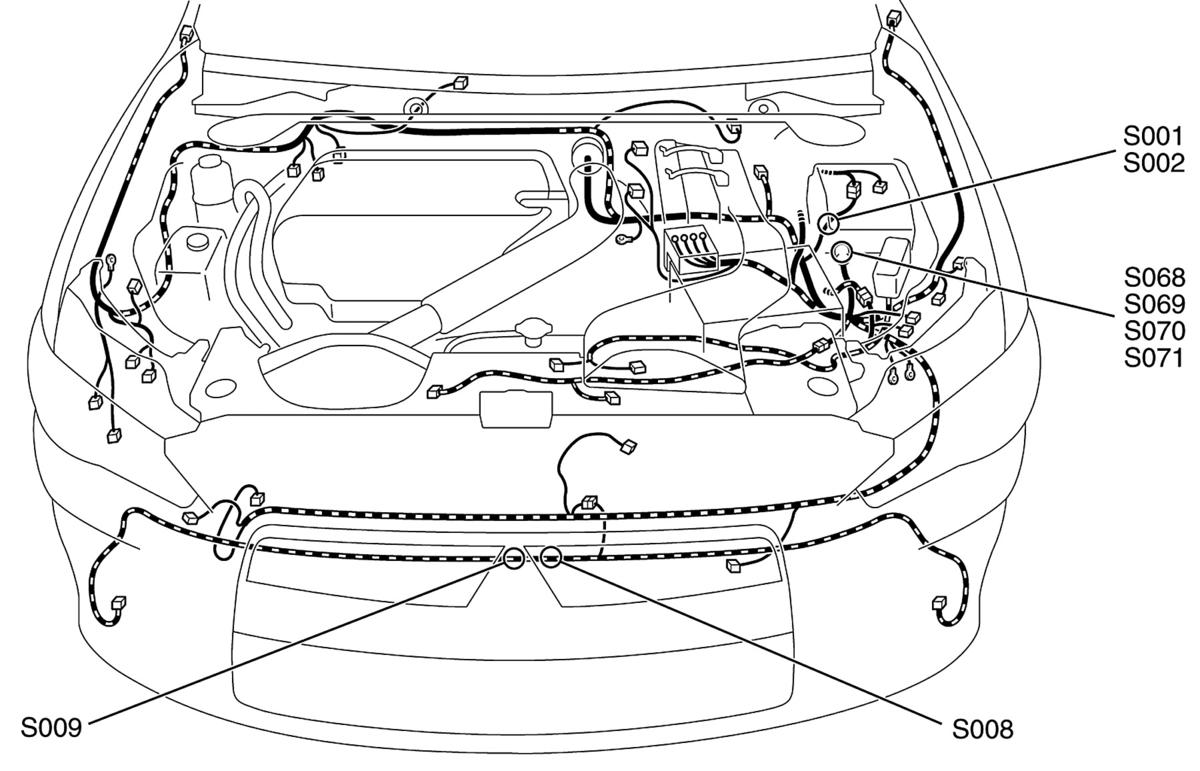

Fig 97: Engine Compartment (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

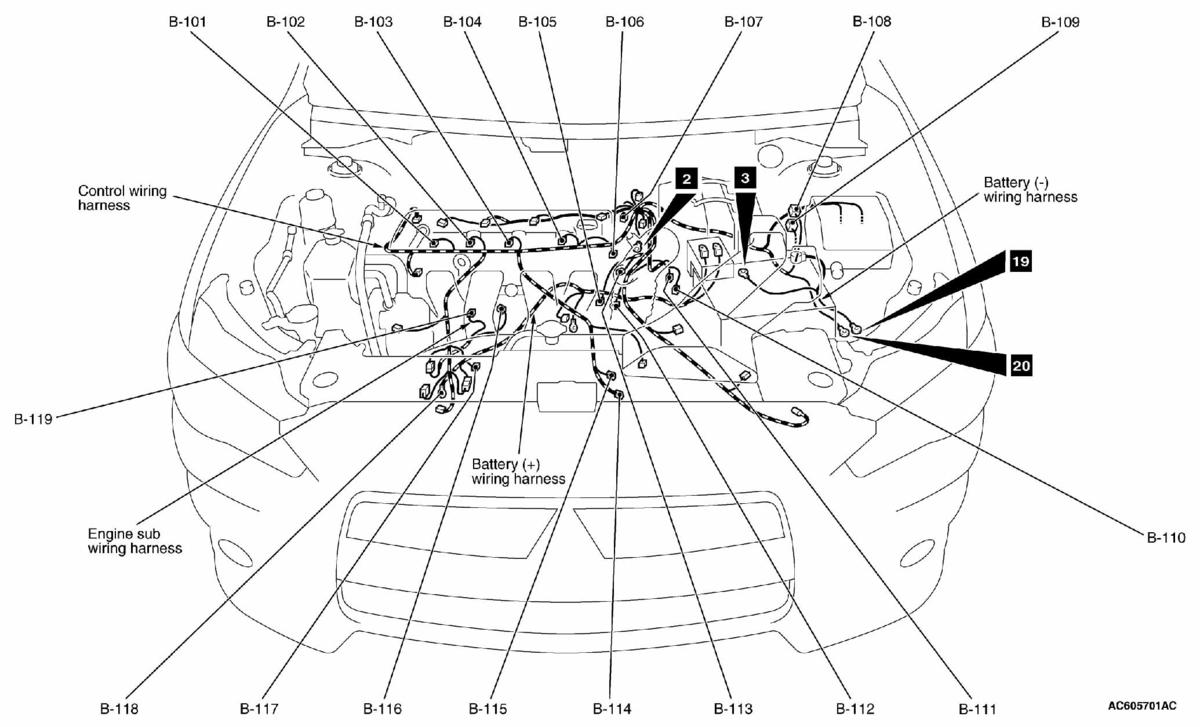

Fig 98: Engine Compartment (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

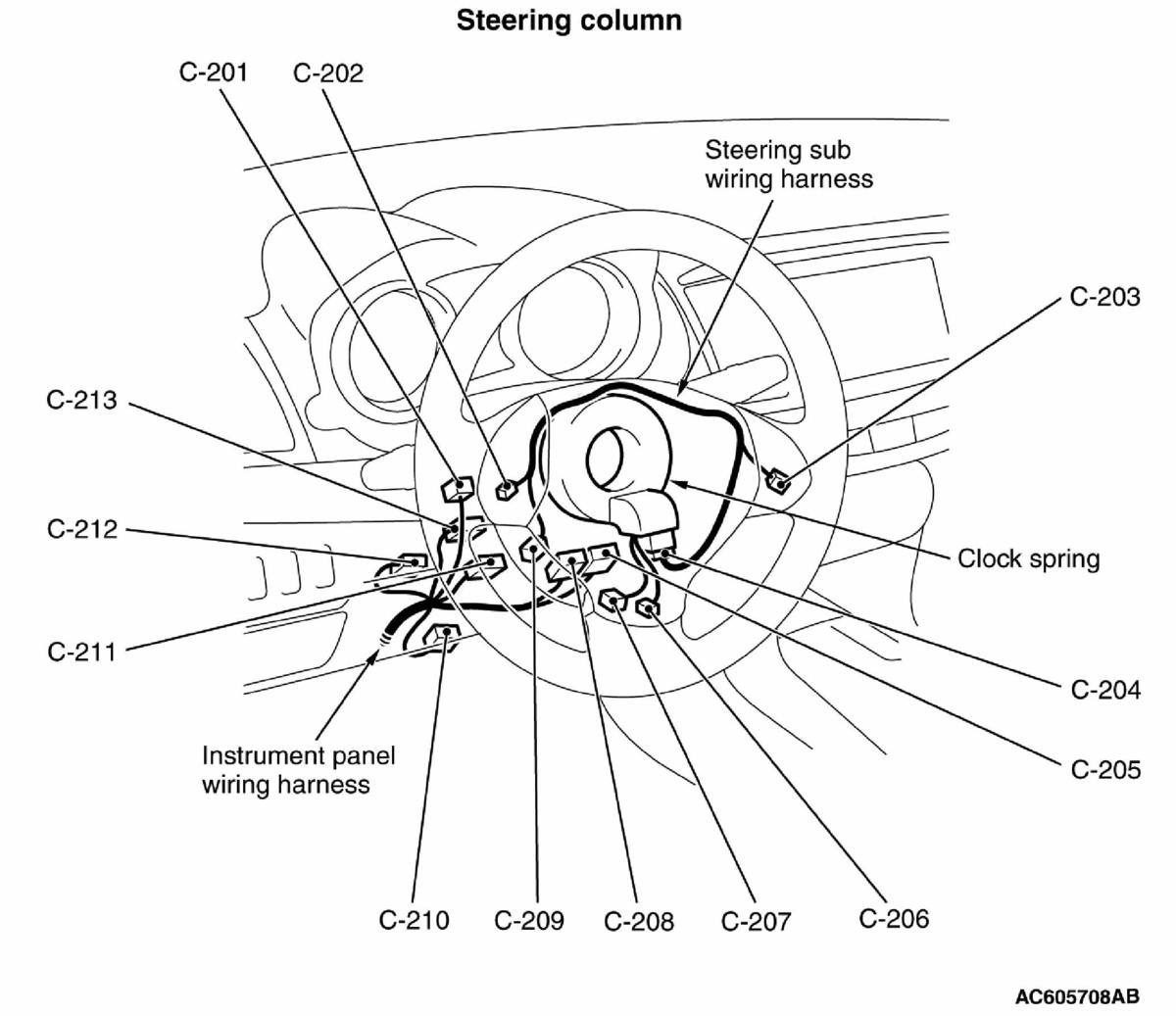

Fig 99: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 100: Left Front Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

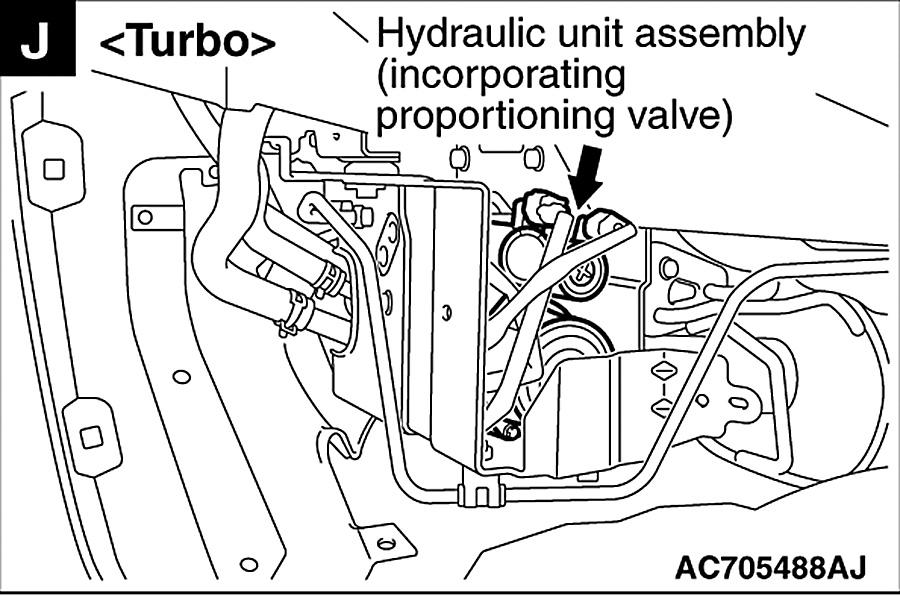

Fig 101: Left Side Of Engine Compartment (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 102: Left Front Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 103: Left Side Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 104: Left Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 105: Right Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 106: Right Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 107: Right Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 108: Engine Overview (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 109: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 110: Lower Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 111: Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 112: Center Top Of Windshield
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 113: Top Of Fuel Tank
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 114: Right Rear Of Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 115: Right Side Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 116: Left Front Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 117: Left Front Of Engine Compartment (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 118: Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 119: Under Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 120: Right Rear Of Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 121: Engine & Transaxle (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 122: Engine Compartment (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
