Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

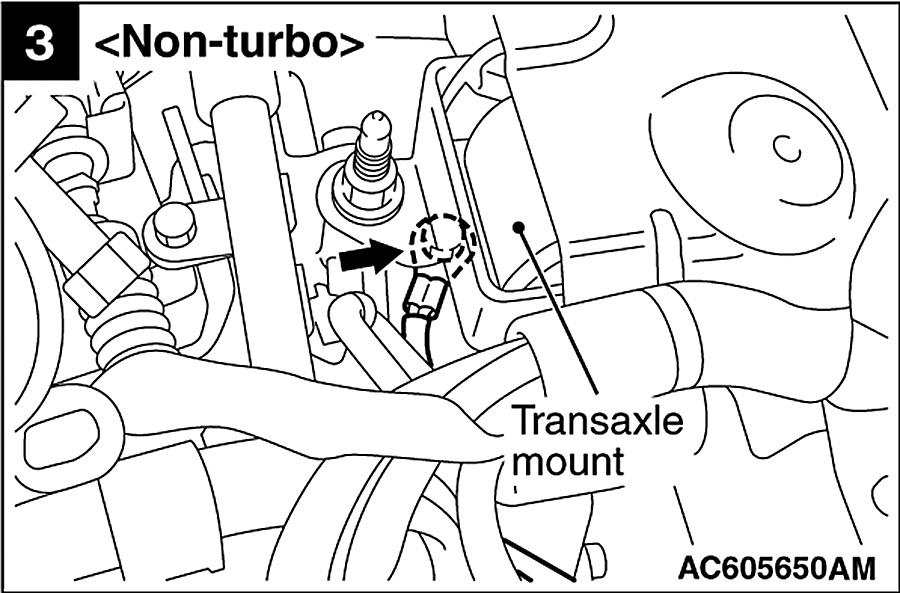

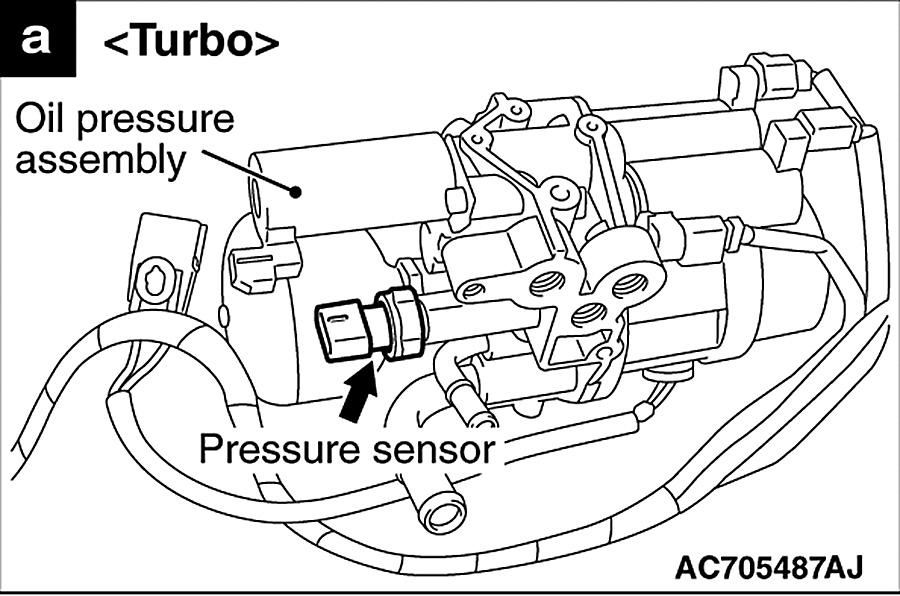

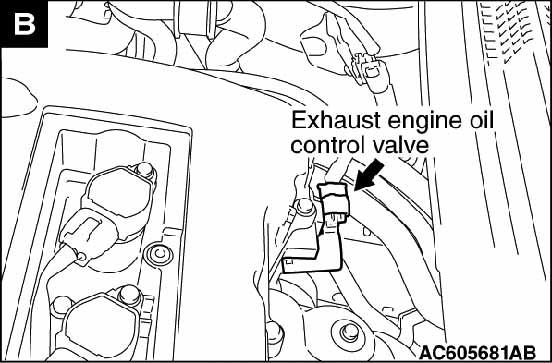

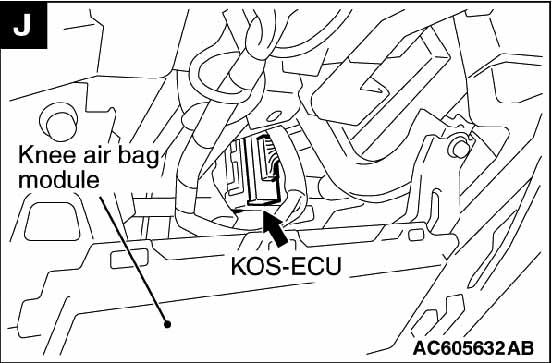

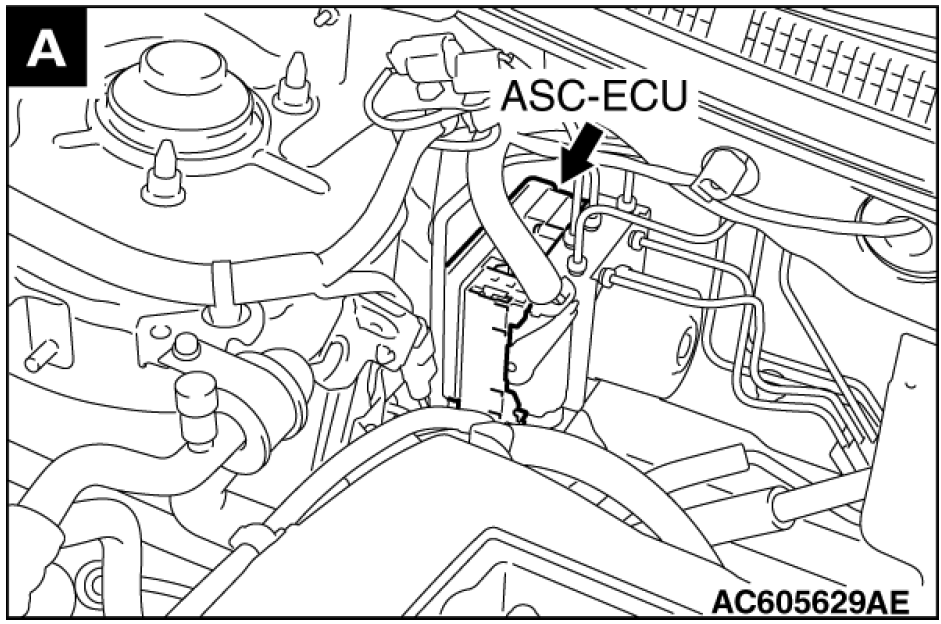

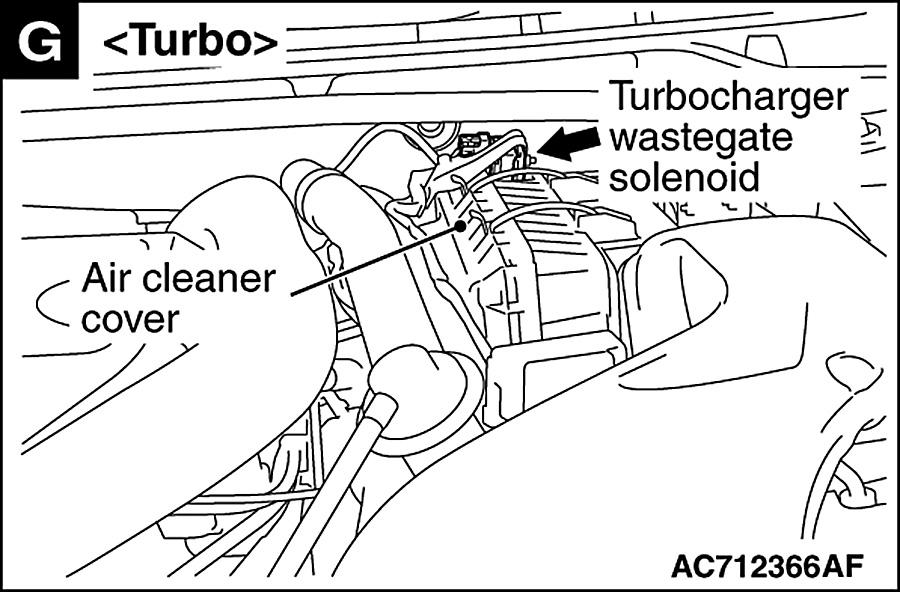

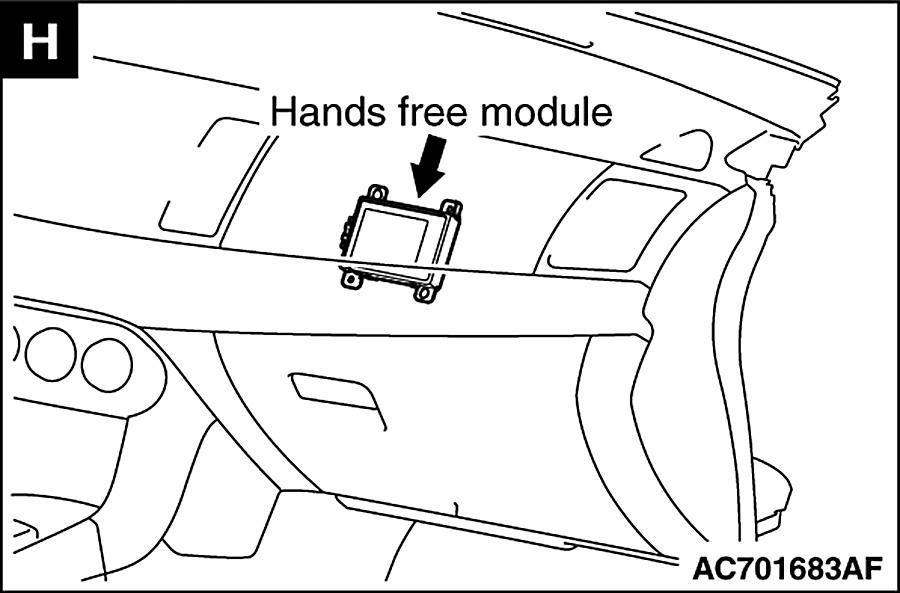

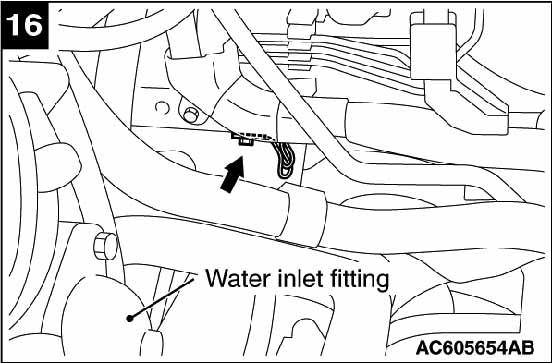

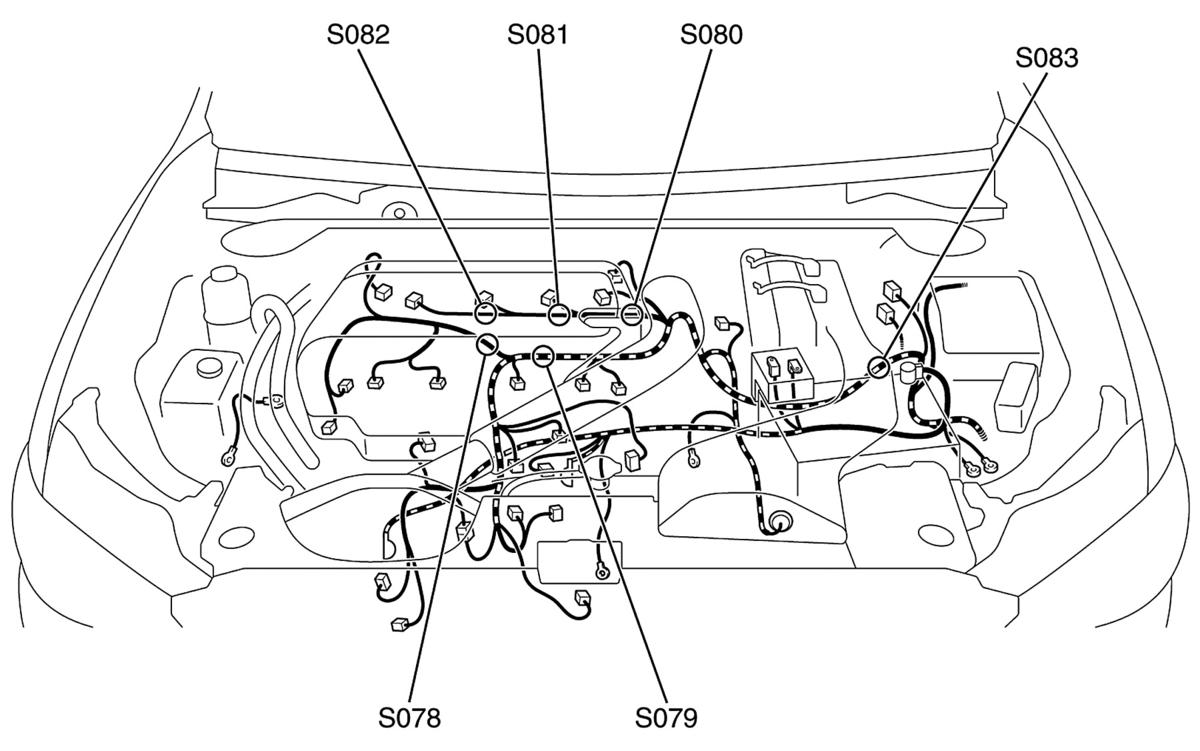

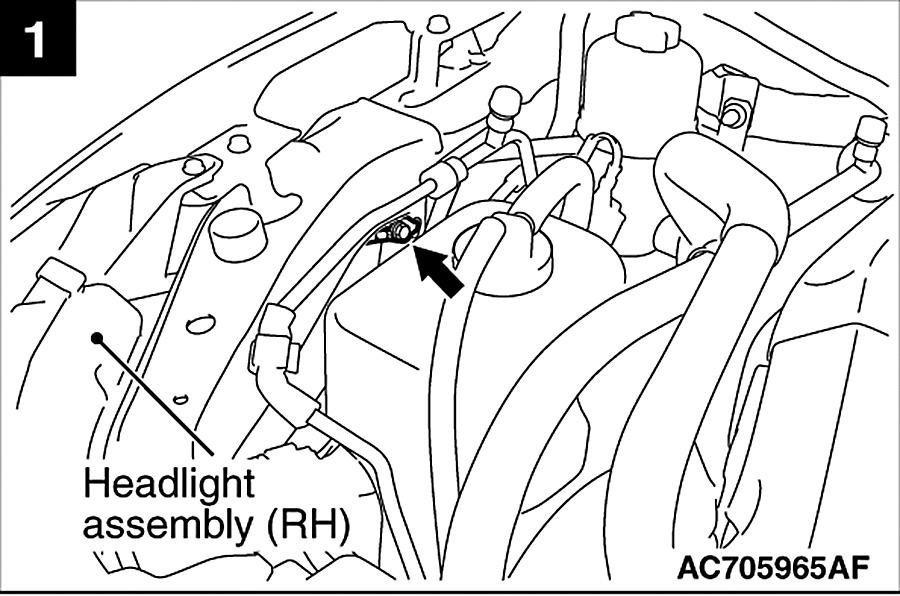

Fig 1: Right Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

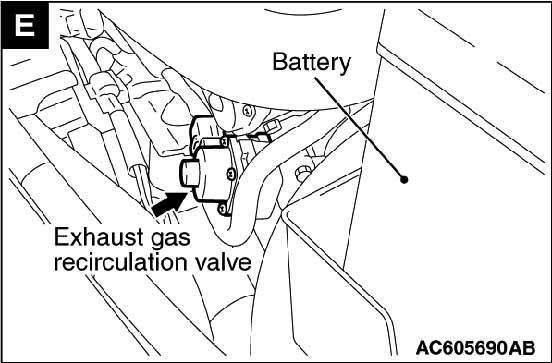

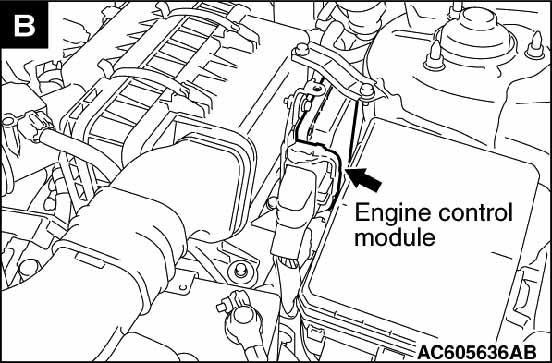

Fig 2: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

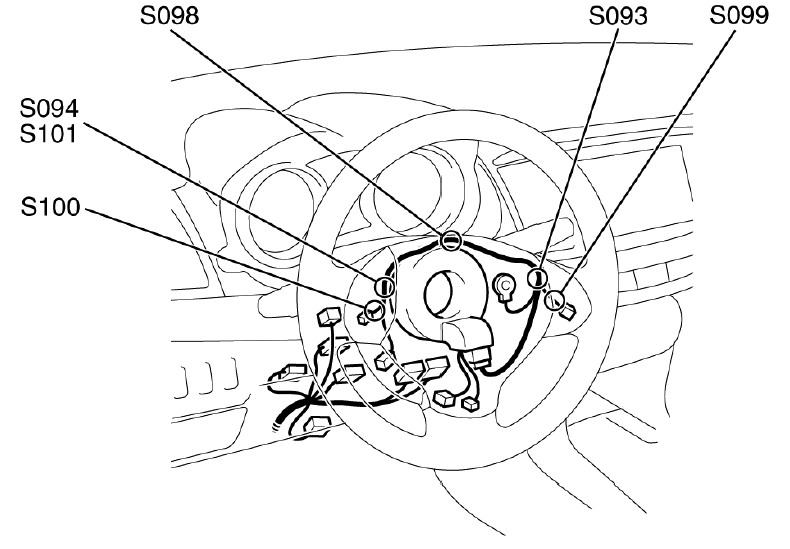

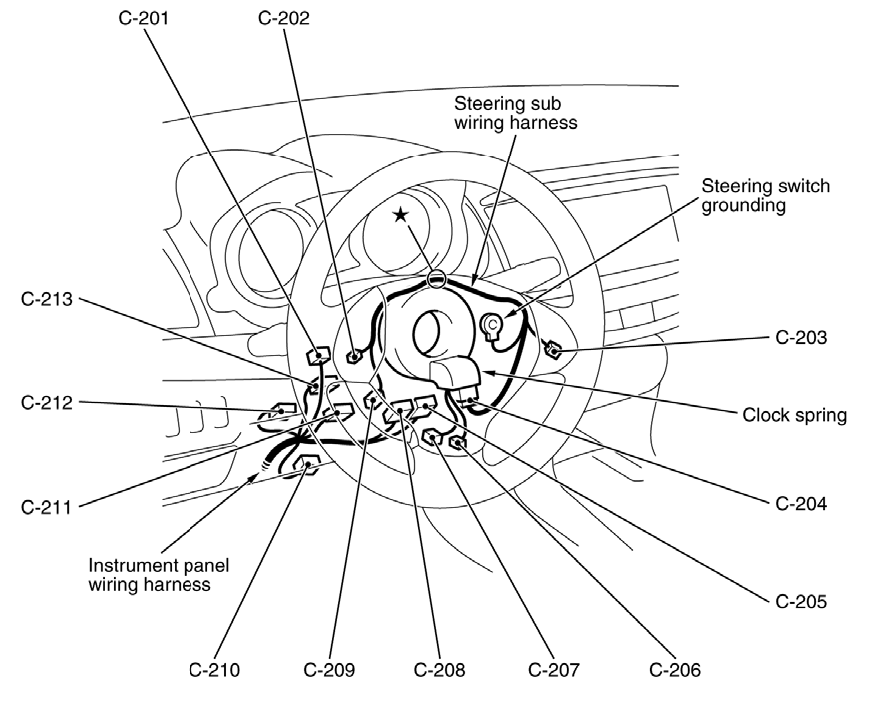

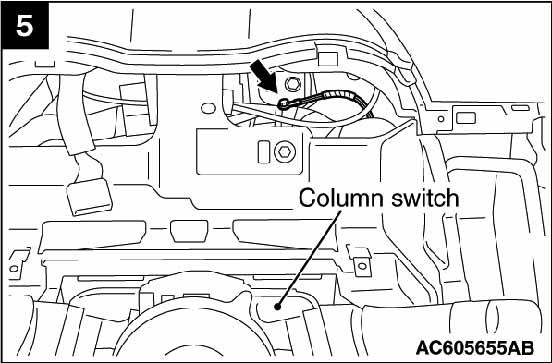

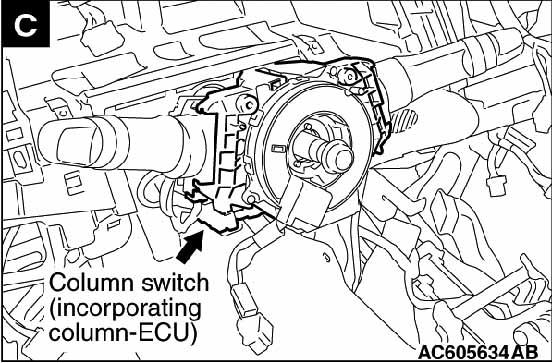

Fig 3: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Right Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

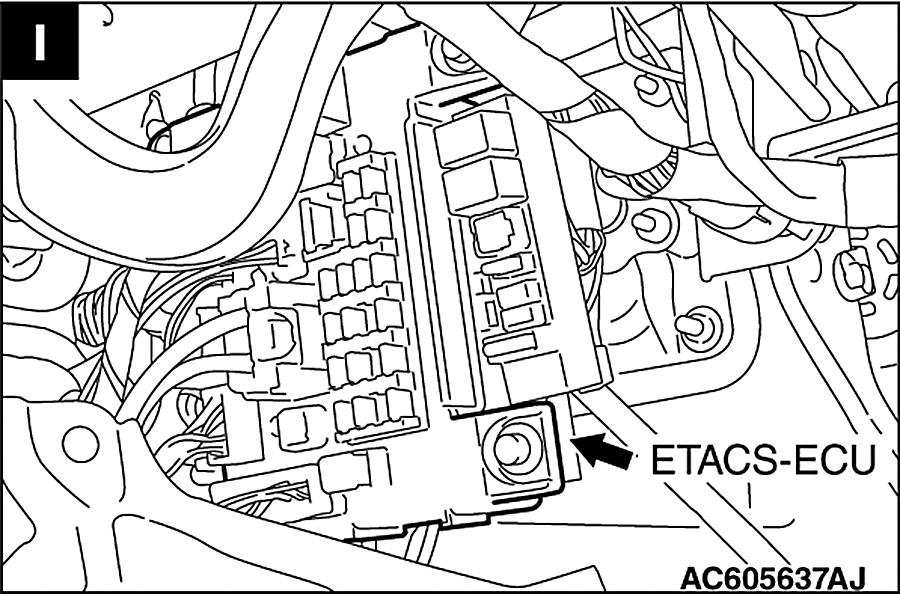

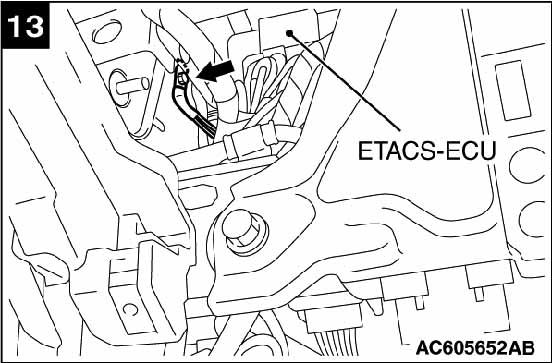

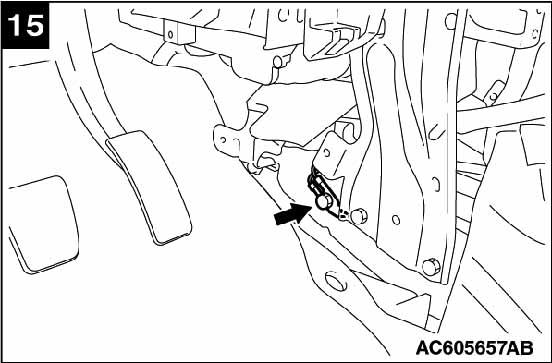

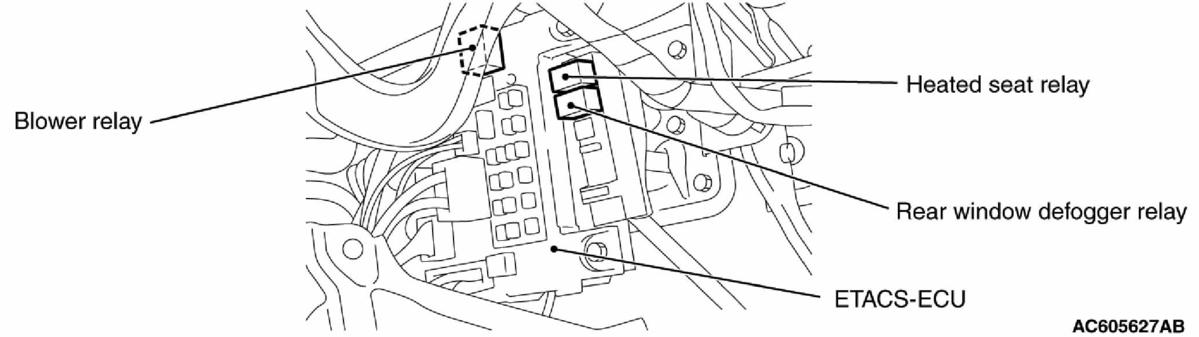

Fig 5: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

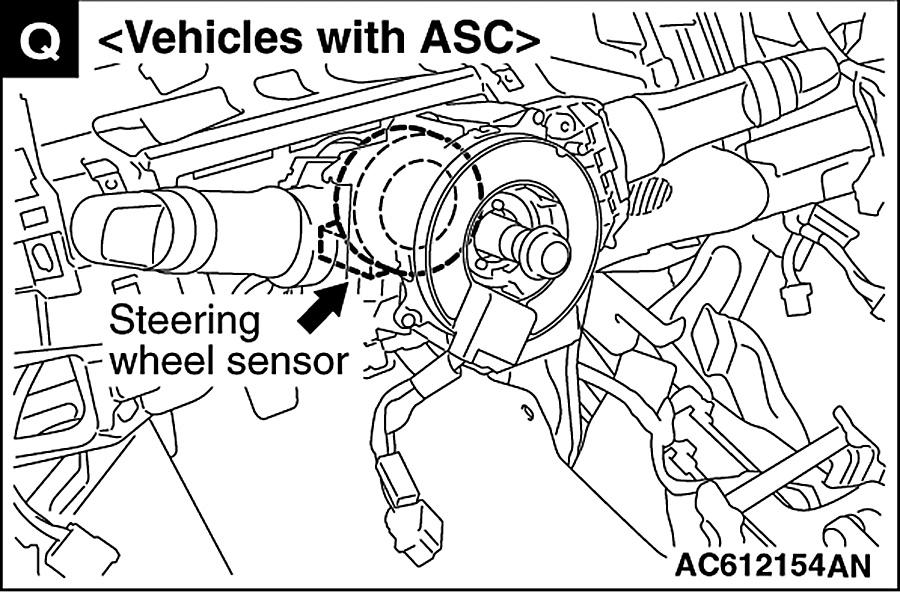

Fig 7: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

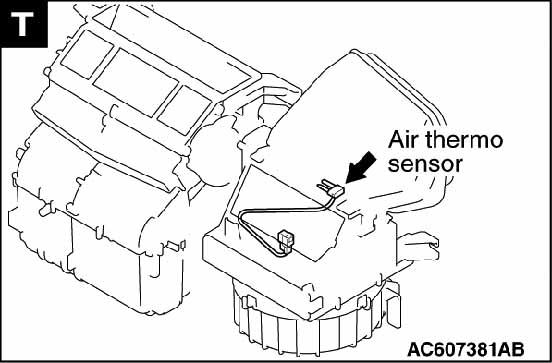

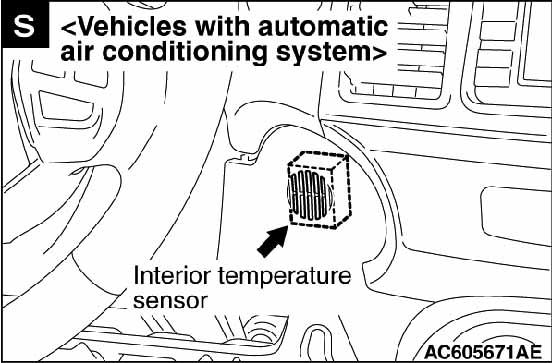

Fig 9: Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

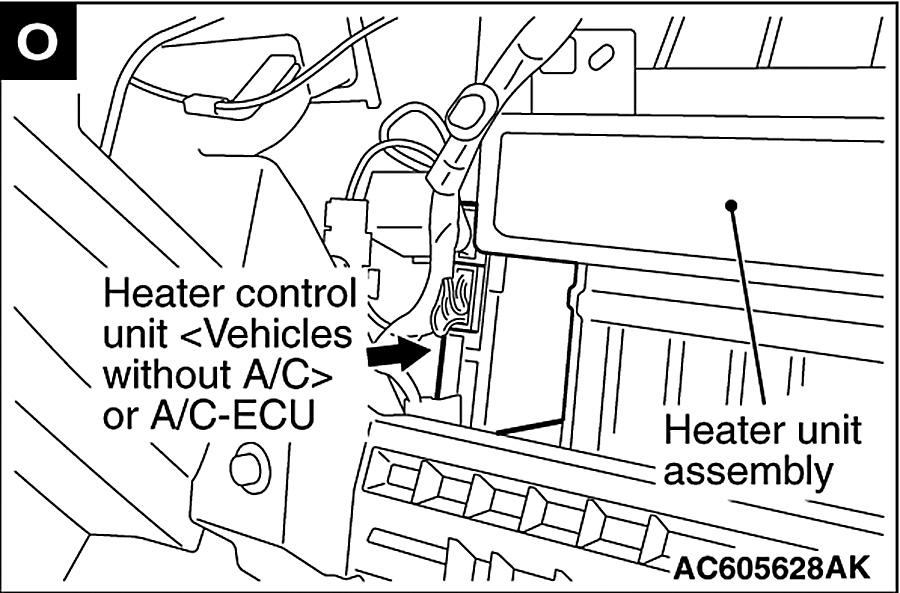

Fig 10: Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

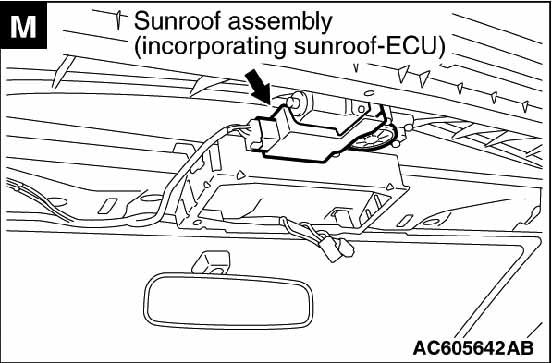

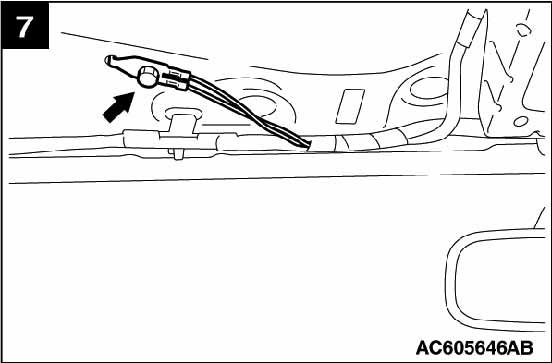

Fig 11: Front Of Headliner
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

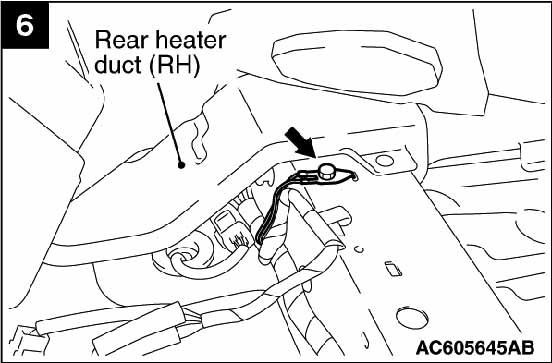

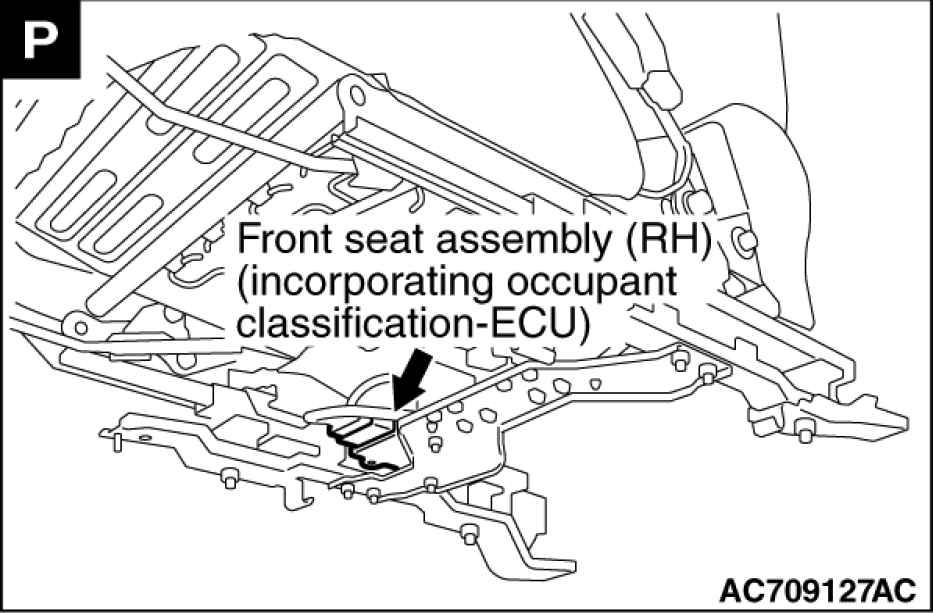

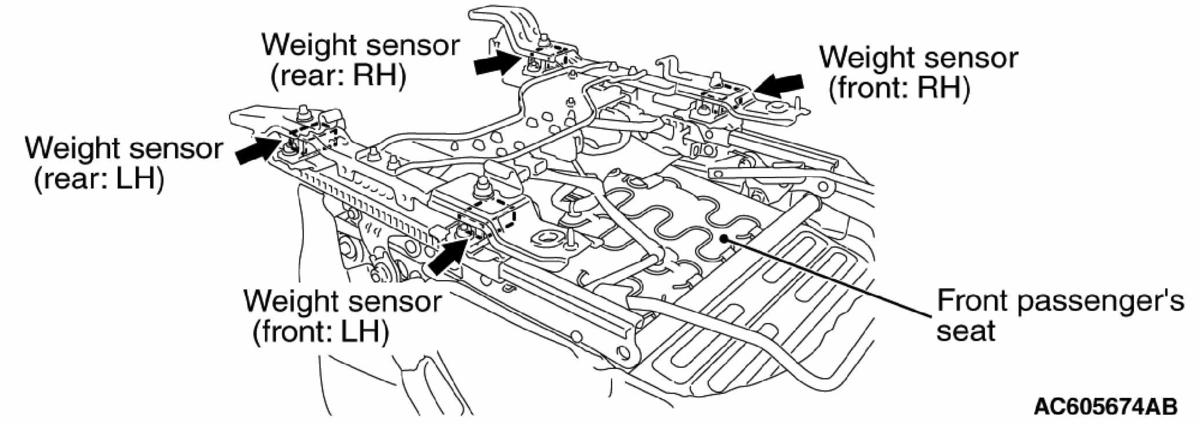

Fig 12: Under Front Passenger's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

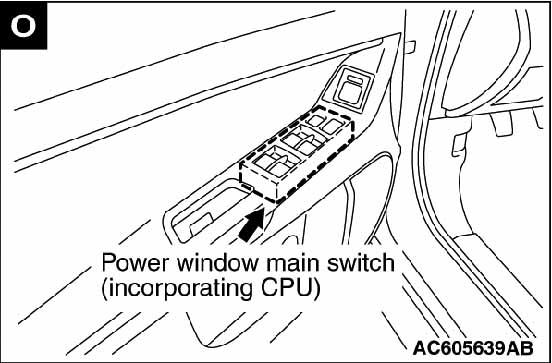

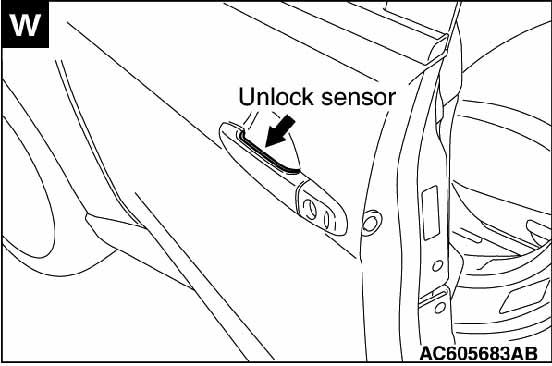

Fig 13: Driver's Door
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Right Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

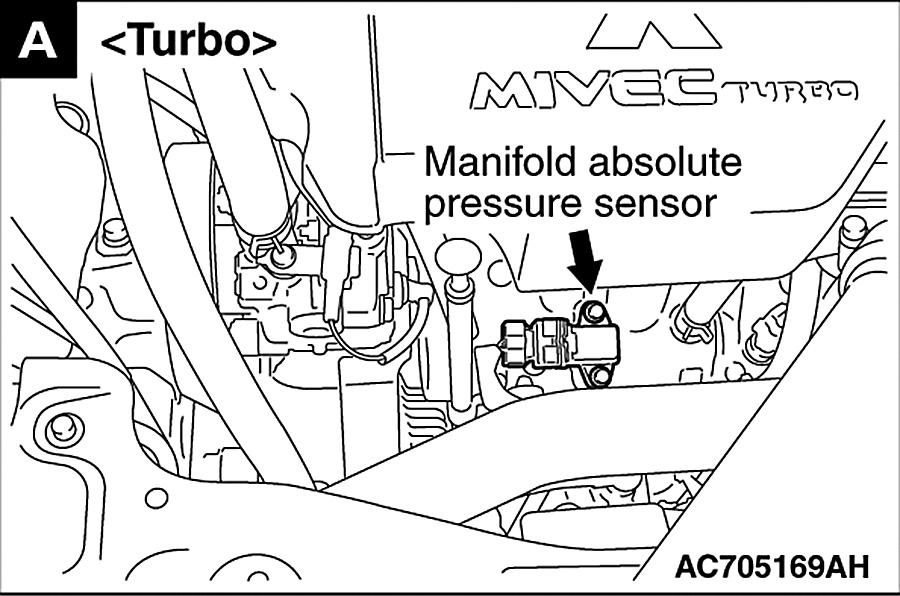

Fig 15: Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Right Kick Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Front Of Headliner
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

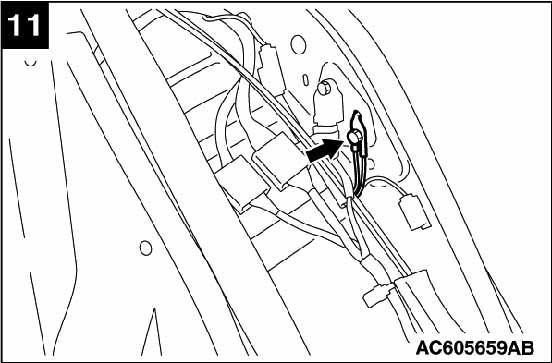

Fig 21: Right "C" Pillar
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Left "C" Pillar
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Left Side Of Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Left Front Floor
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

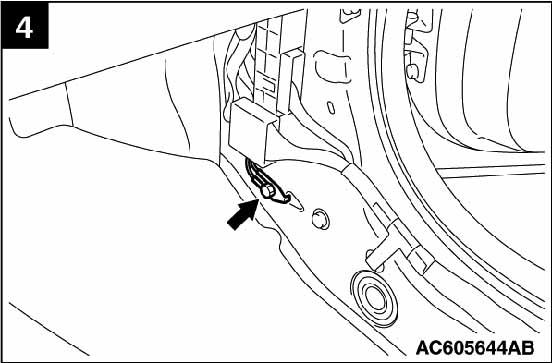

Fig 26: Left Kick Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Left Front Of Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

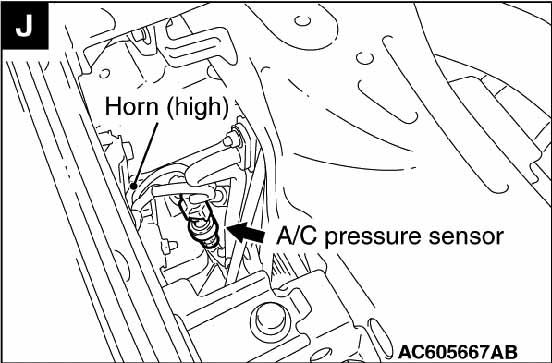

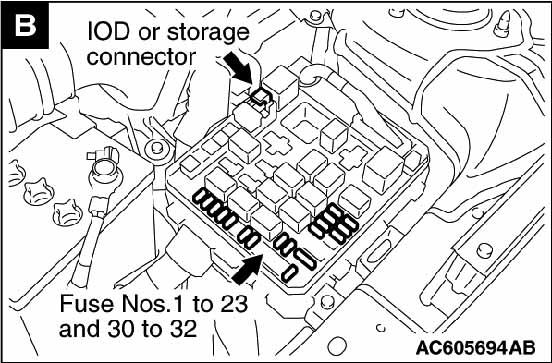

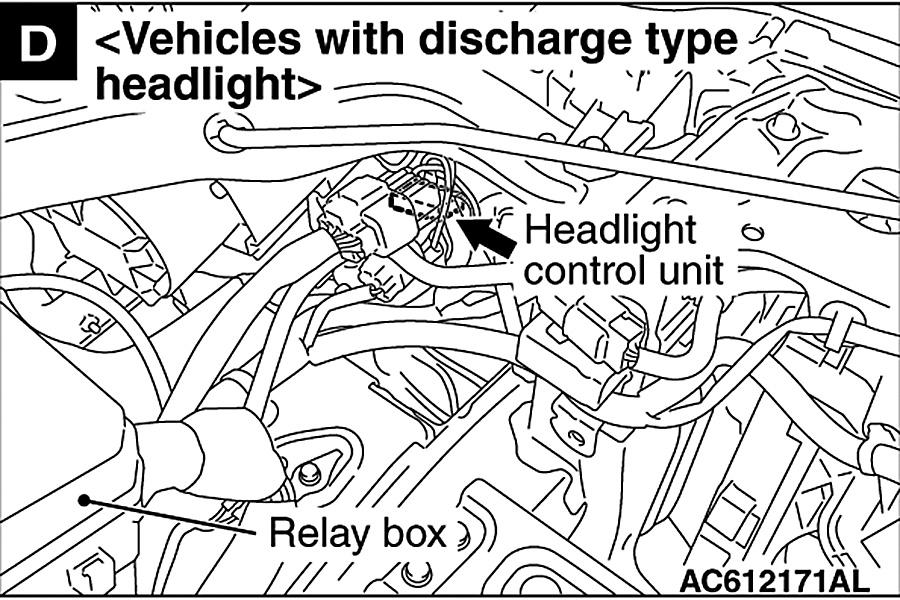

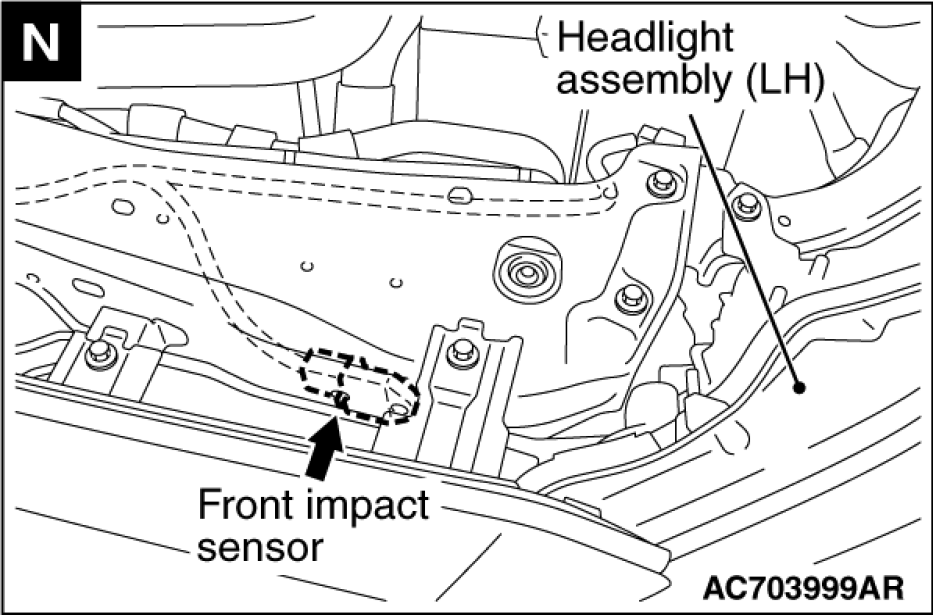

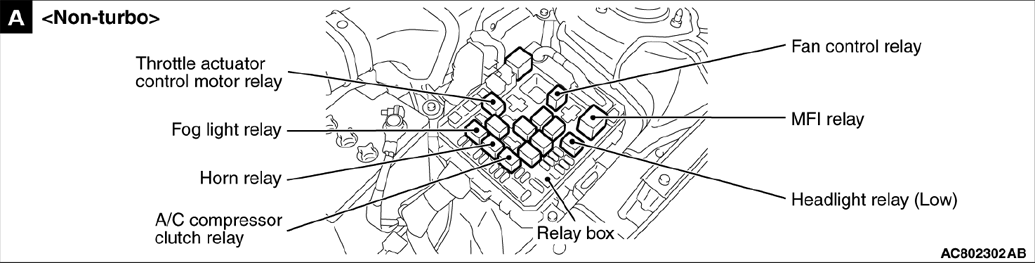

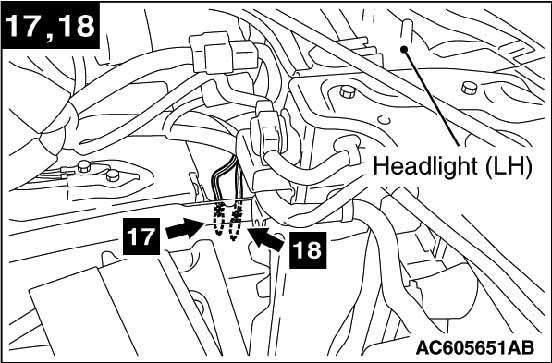

Fig 29: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

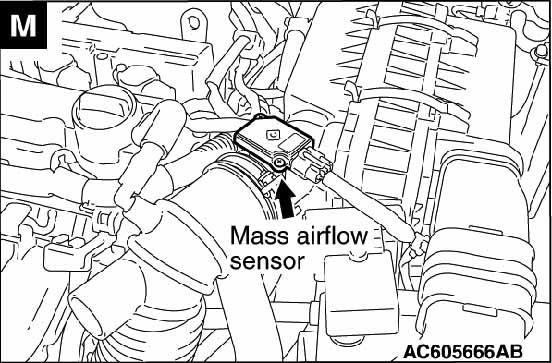

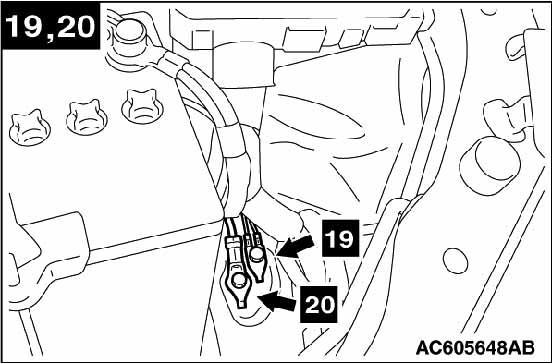

Fig 30: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

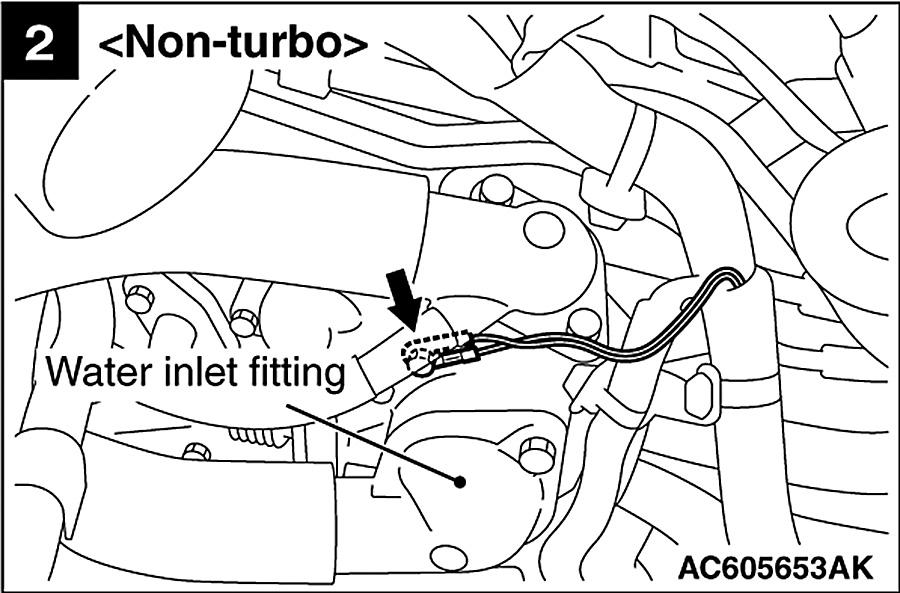

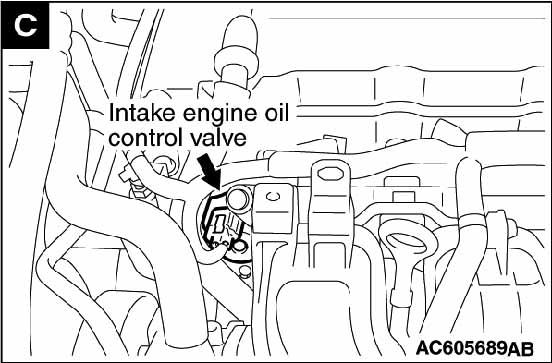

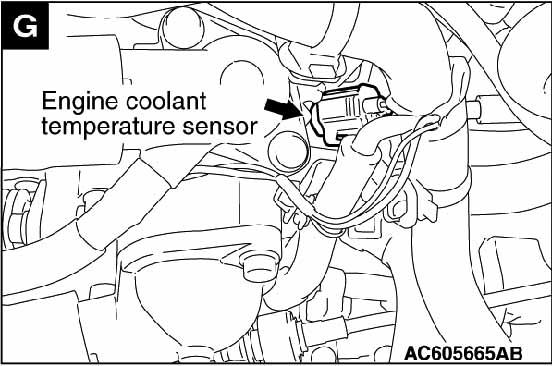

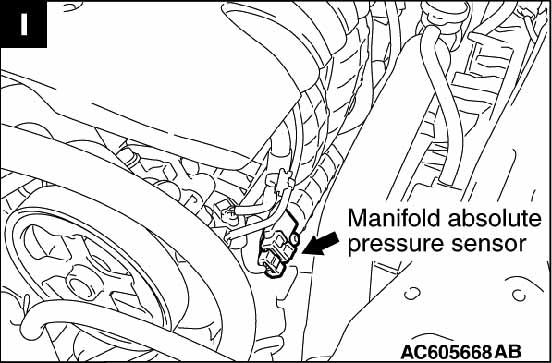

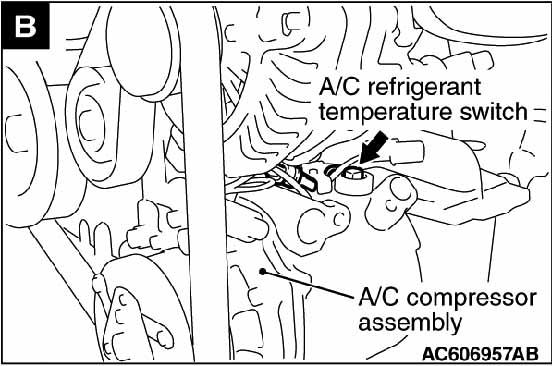

Fig 31: Left Front Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Left Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 33: Left Side Of Engine Compartment (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Left Side Of Engine Compartment (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

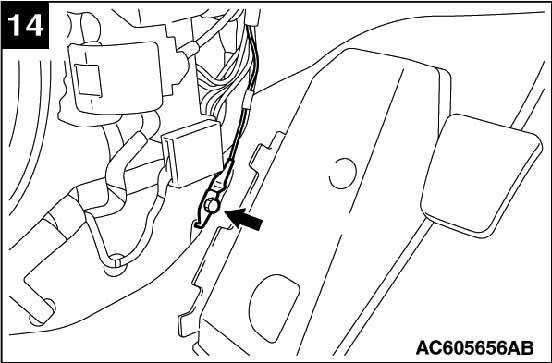

Fig 35: Under Left Side Of Dash (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

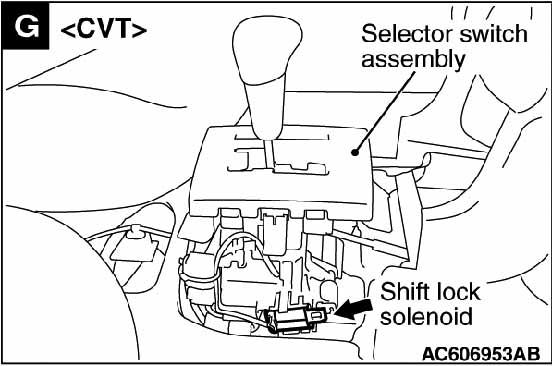

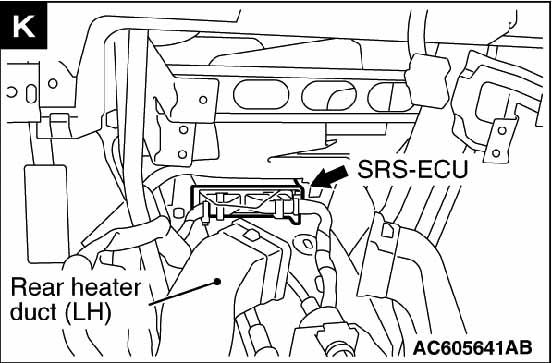

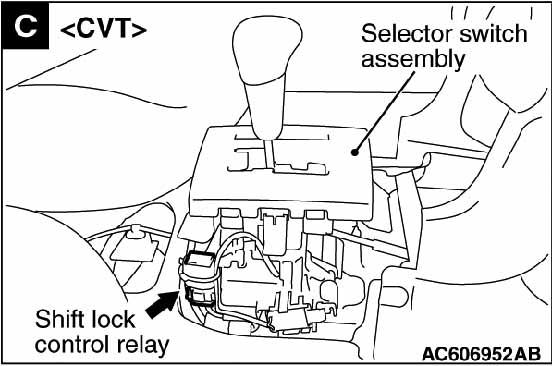

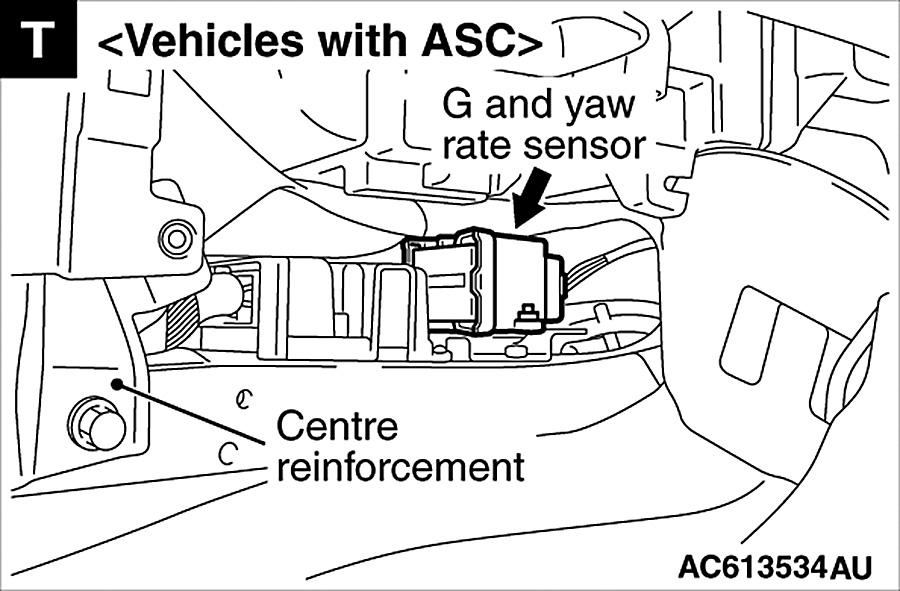

Fig 36: Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

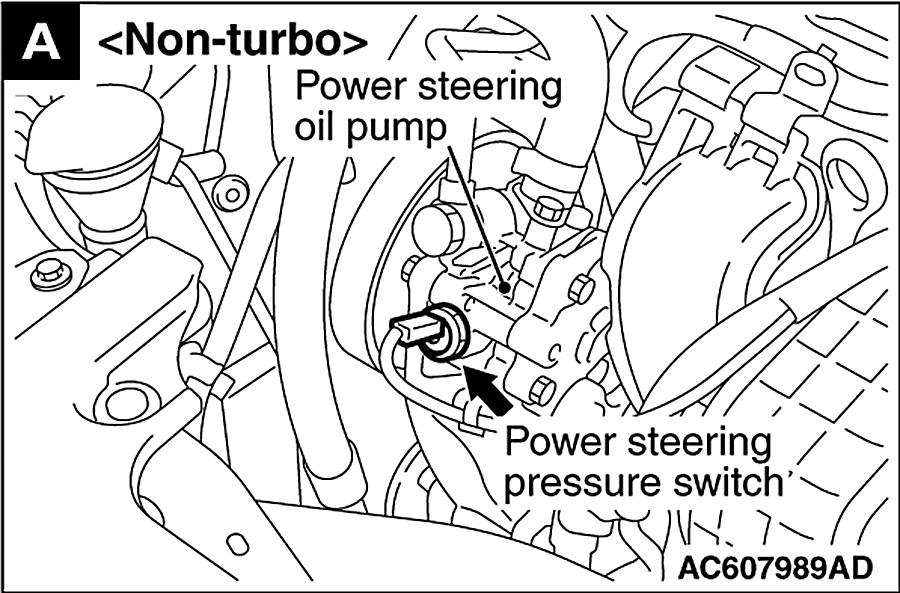

Fig 37: Right Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

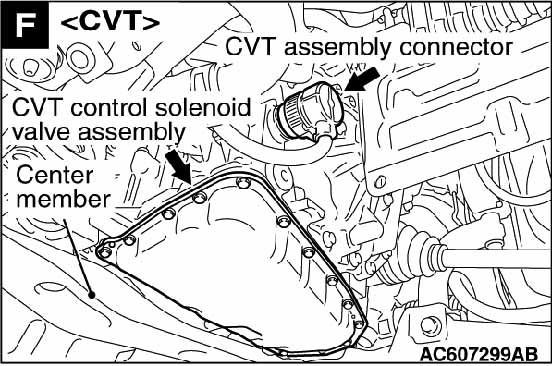

Fig 38: Under Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

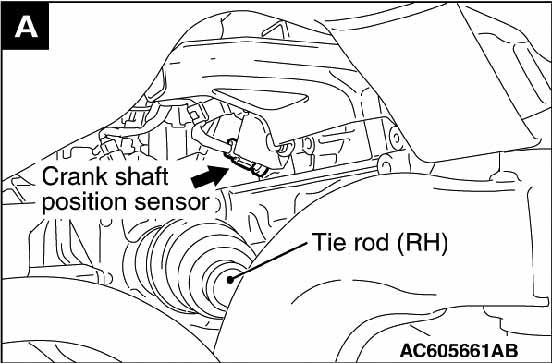

Fig 39: Under Front Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Right Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

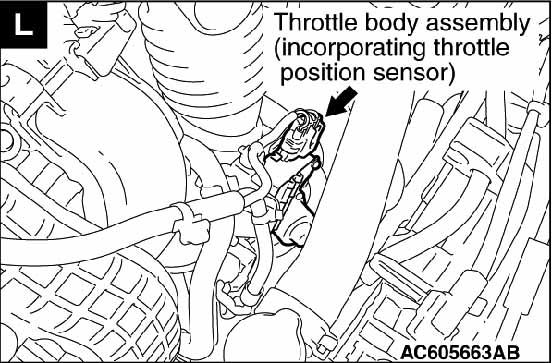

Fig 41: Left Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 42: Right Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

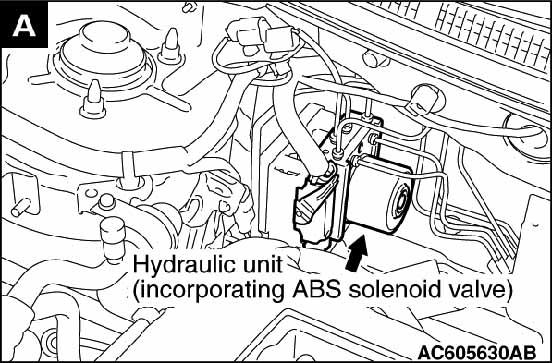

Fig 43: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Left Front Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 45: Right Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 46: Left Side Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

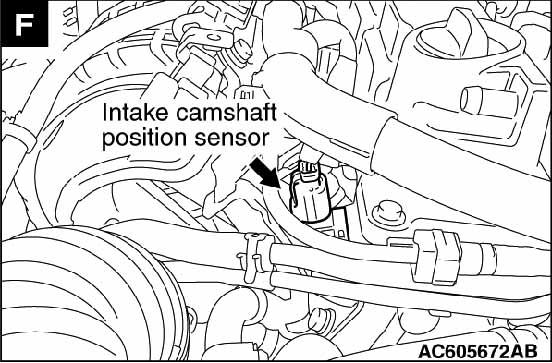

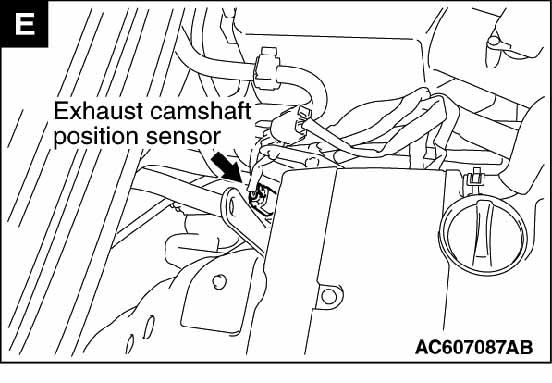

Fig 47: Left Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

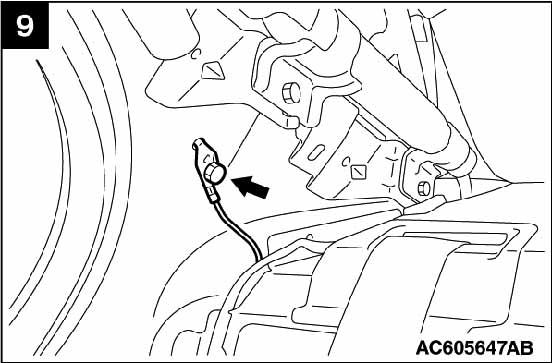

Fig 49: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

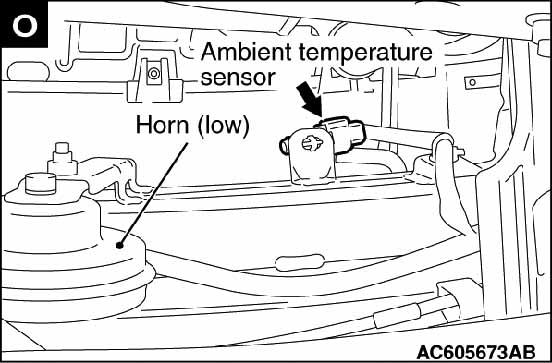

Fig 50: Left Front Of Engine Compartment (Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

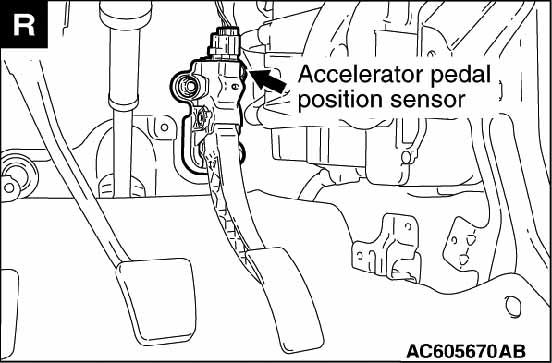

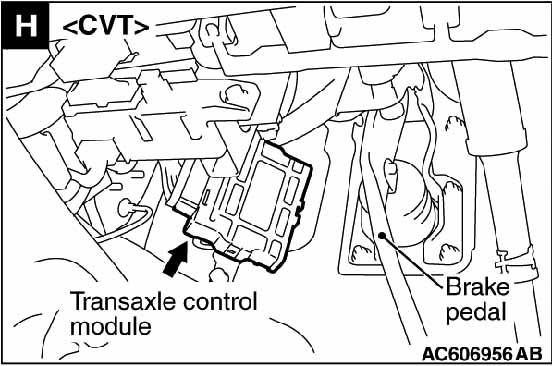

Fig 51: Under Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 52: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 53: Behind Right Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Under Front Passenger's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 55: Driver's Door (Front Passenger's Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

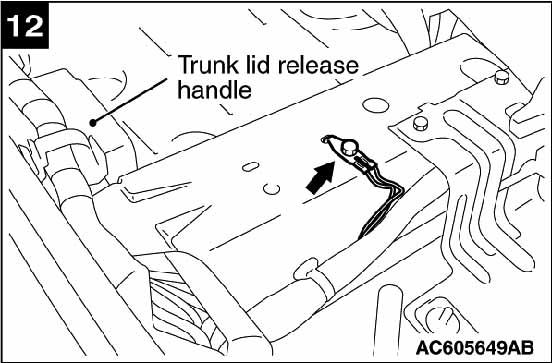

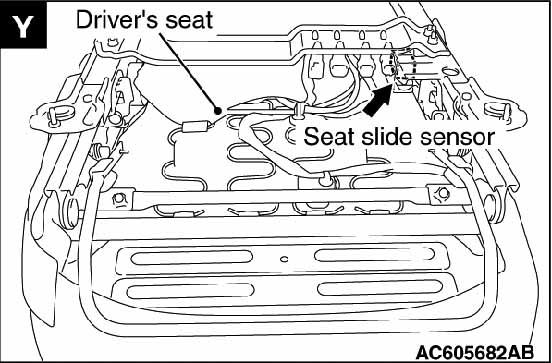

Fig 56: Under Driver's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

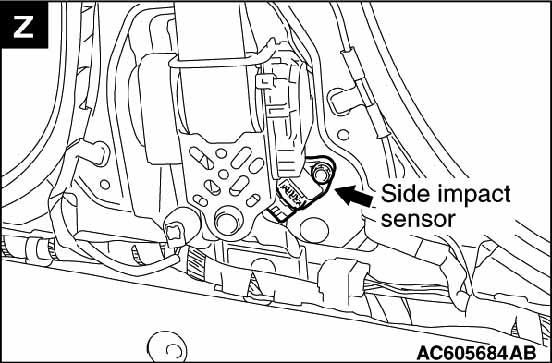

Fig 57: Left "B" Pillar (Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

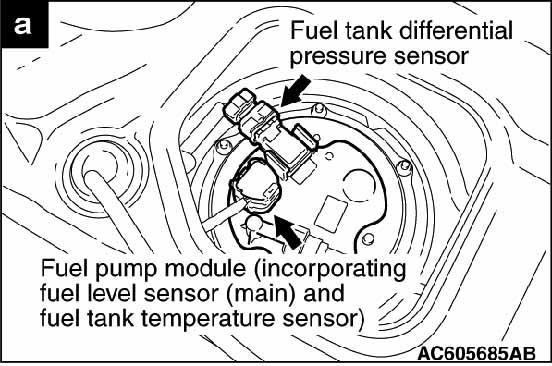

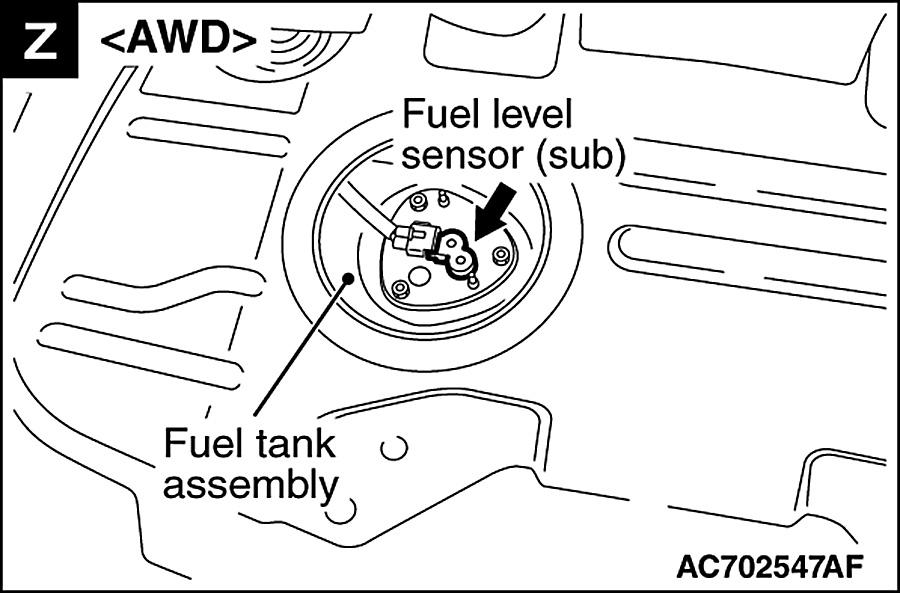

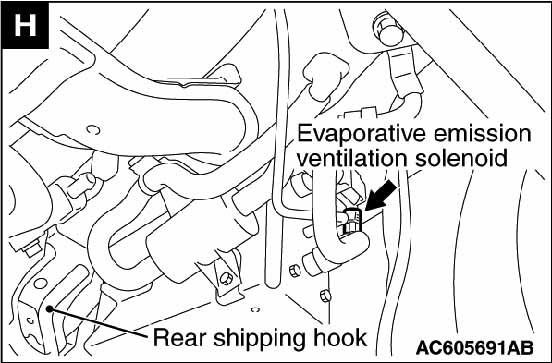

Fig 58: Top Of Fuel Tank
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 59: Right Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 60: Right Front Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 61: Left Front Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 62: Left Side Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Left Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

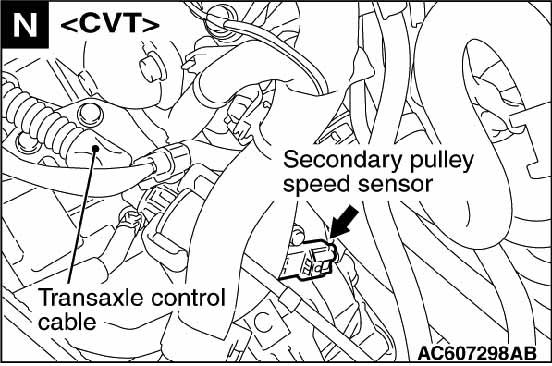

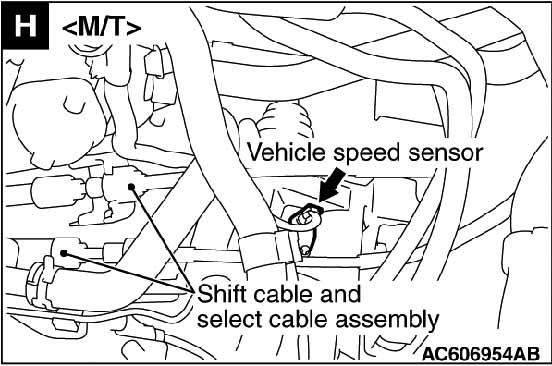

Fig 64: Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

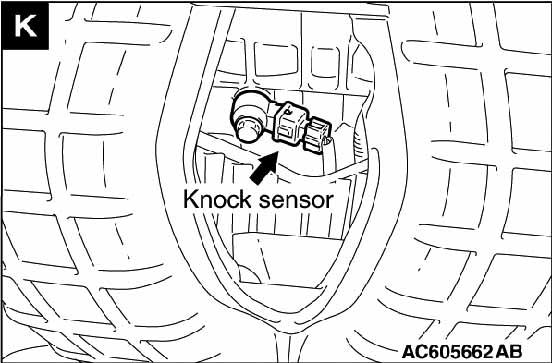

Fig 66: Engine & Transaxle (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 67: Body Overview
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

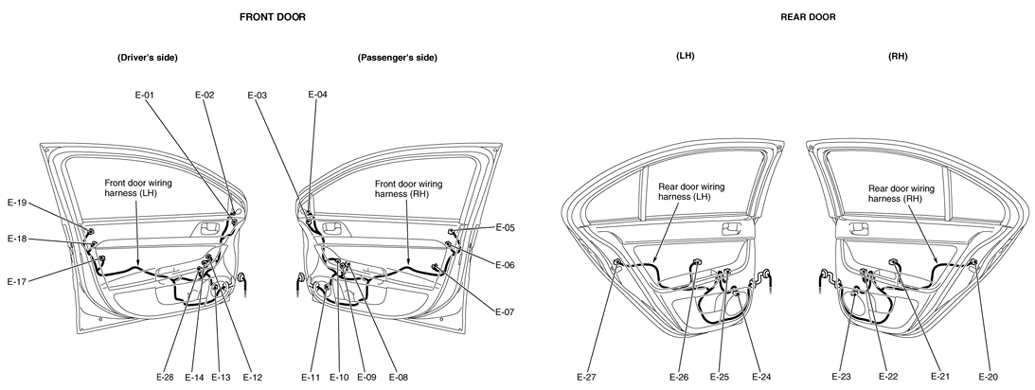

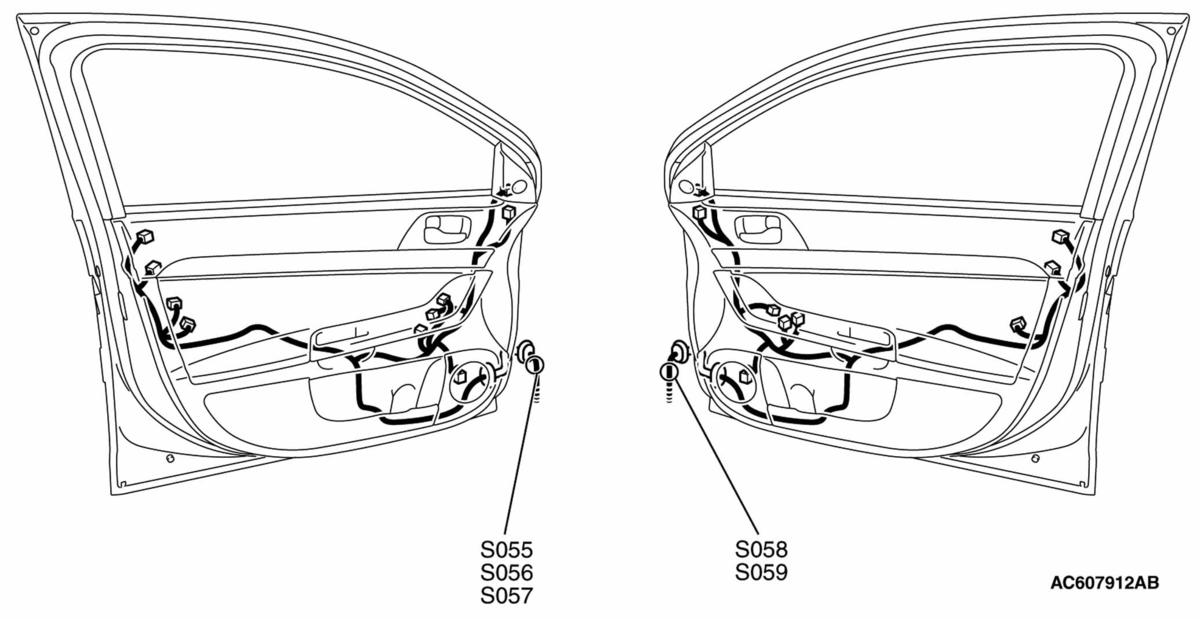

Fig 68: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

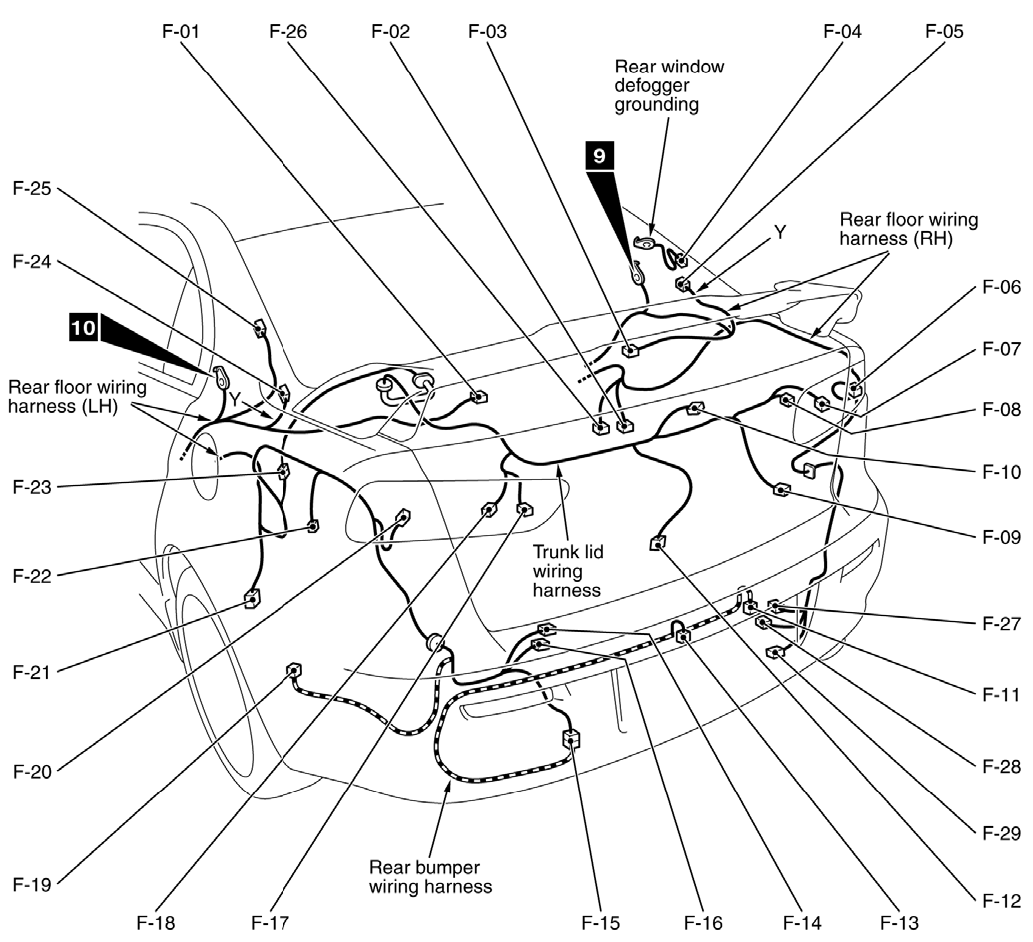

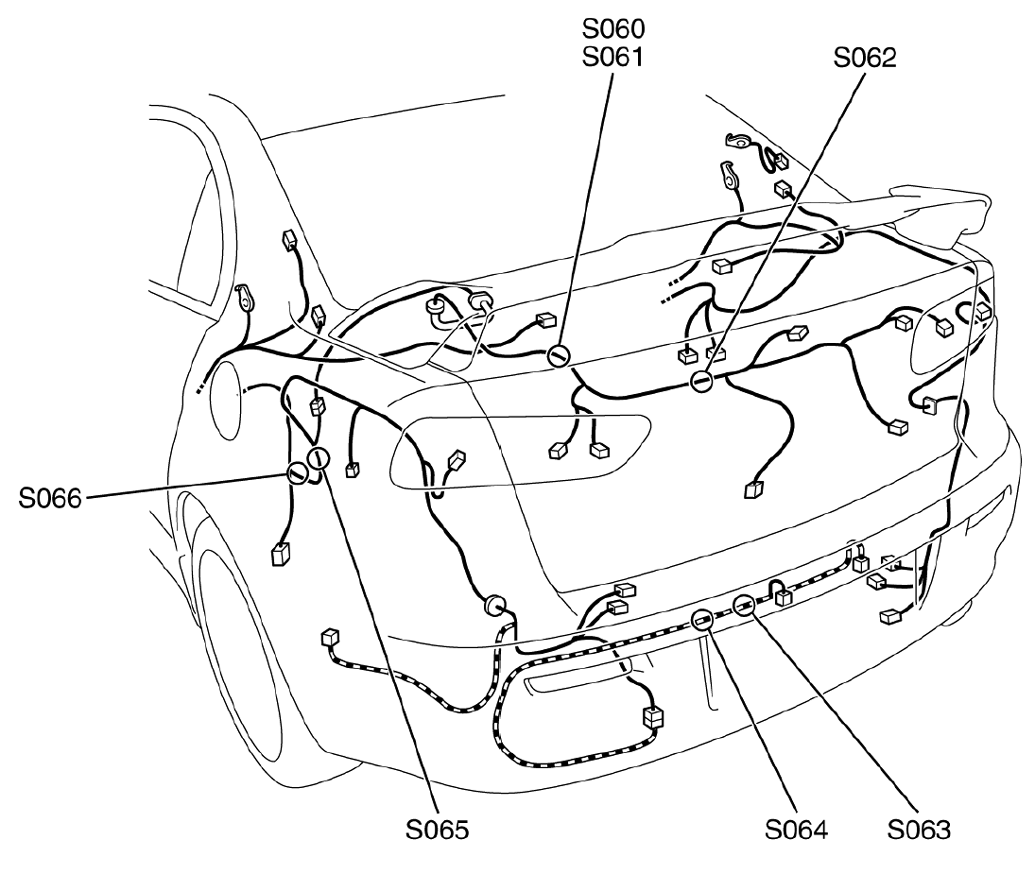

Fig 69: Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

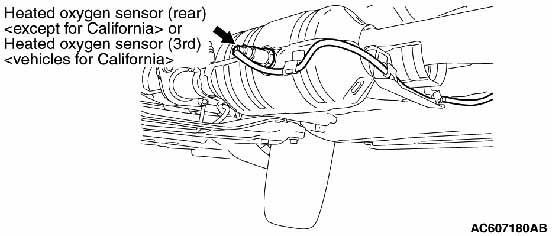

Fig 70: Under Rear Of Vehicle (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 71: Dash & Kick Panels
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 73: Engine & Transaxle (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 74: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 75: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 76: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 77: Under Left End Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

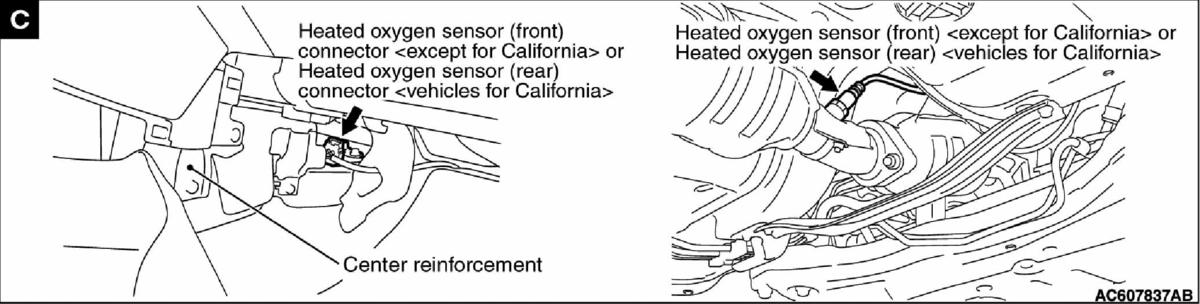

Fig 78: Under Center Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

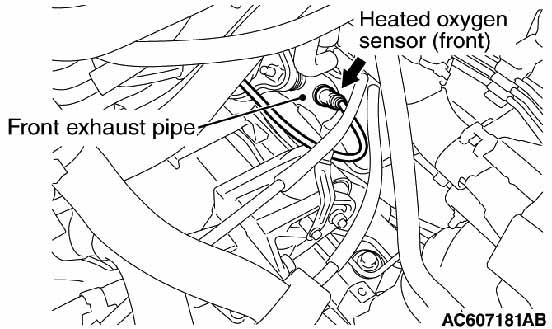

Fig 79: Engine Front Exhaust Pipe
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

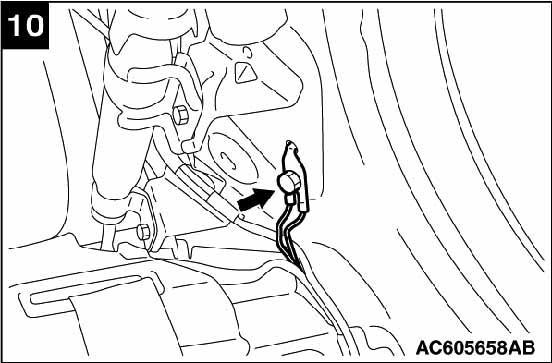

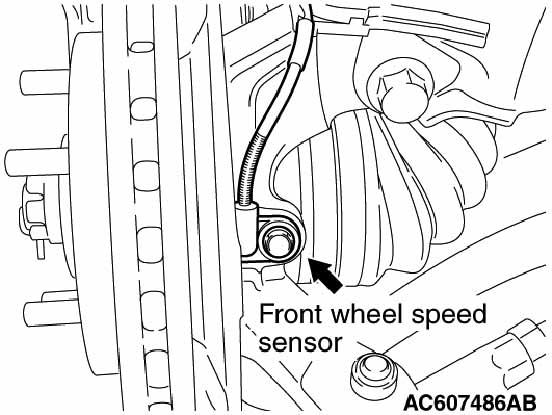

Fig 80: Front Wheel Hub Assemblies (Left/Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

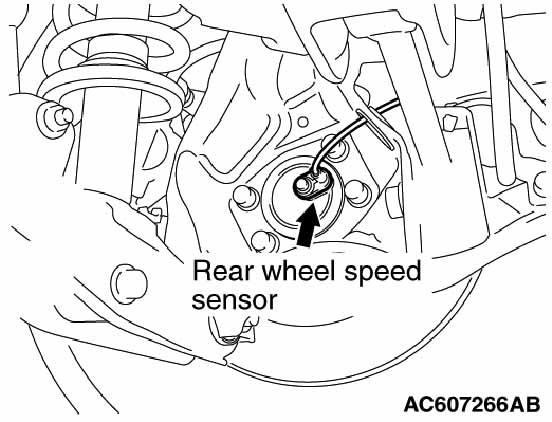

Fig 81: Rear Wheel Hub Assemblies (Left/Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 82: Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

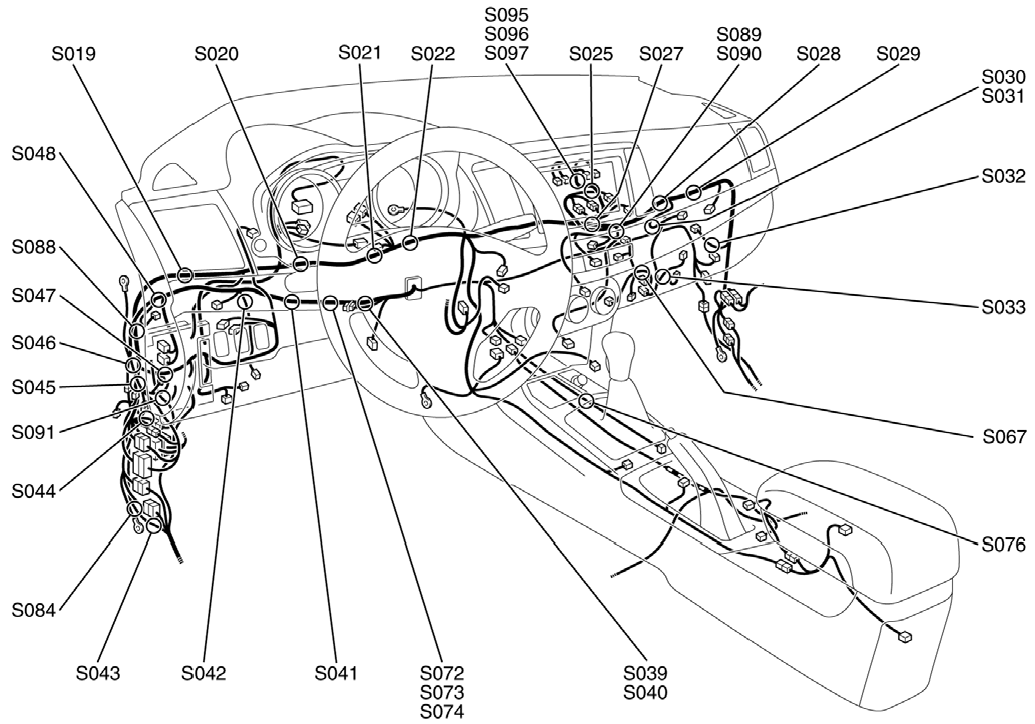

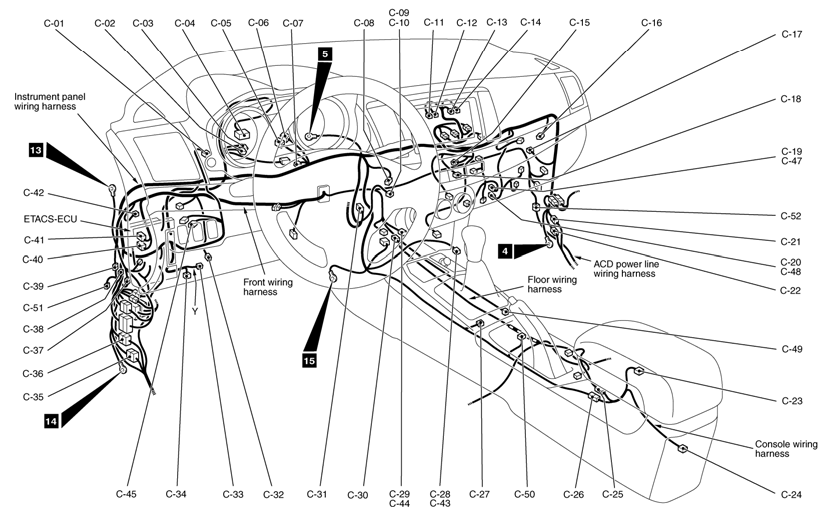

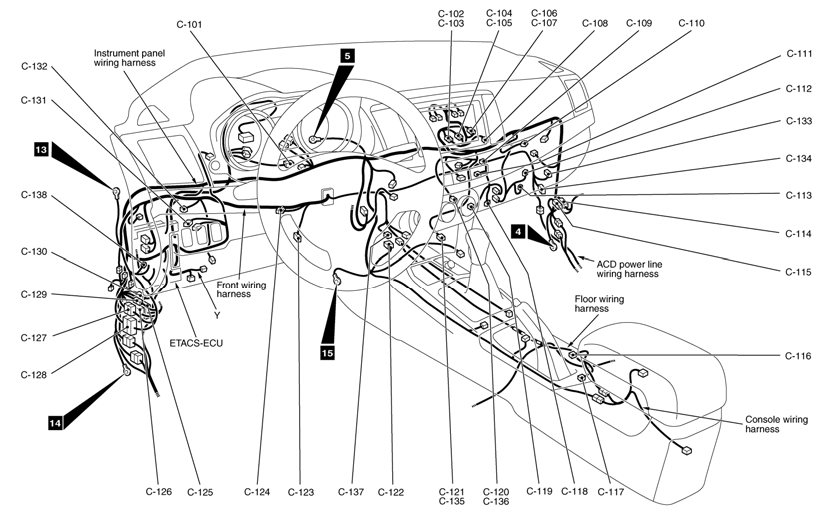

Fig 83: Dash, Center Console & Kick Panels
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

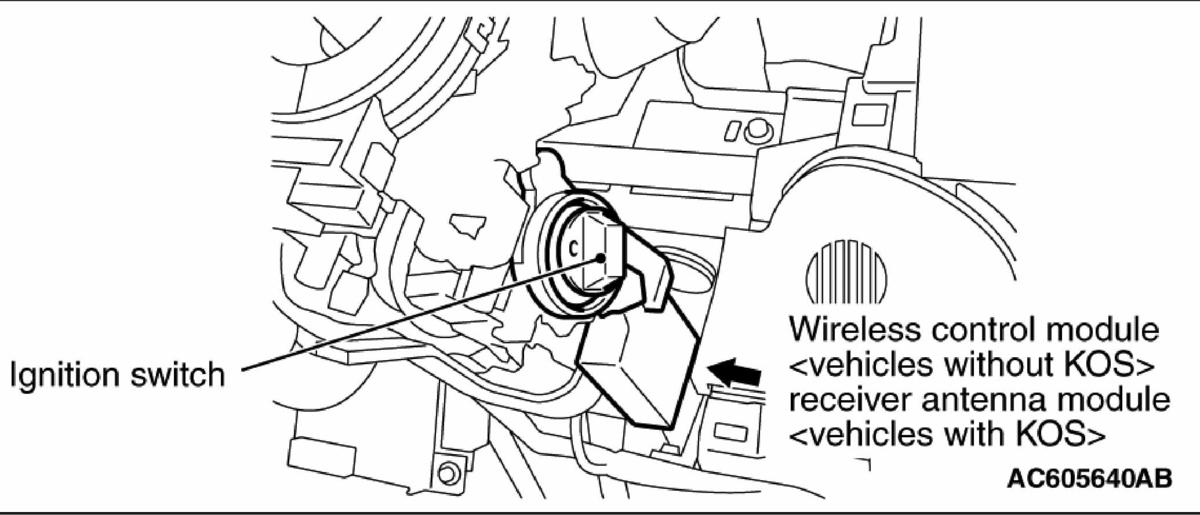

Fig 84: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

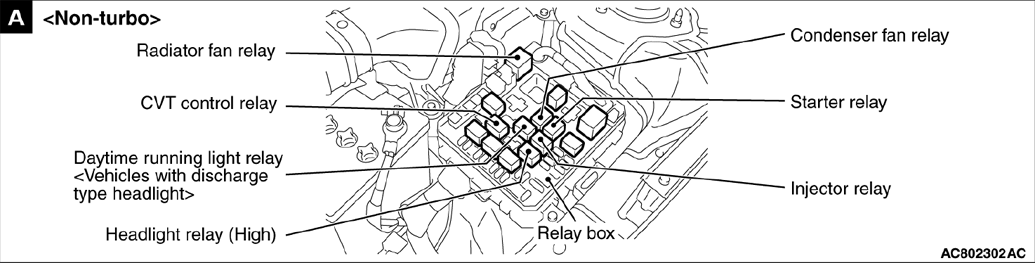

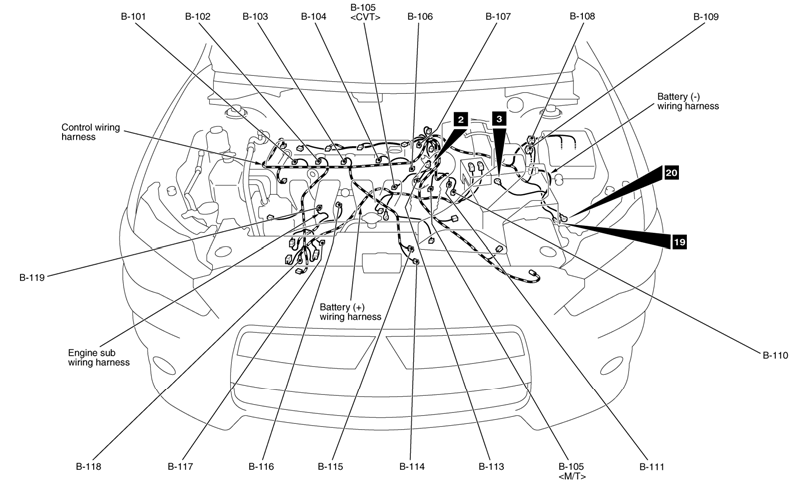

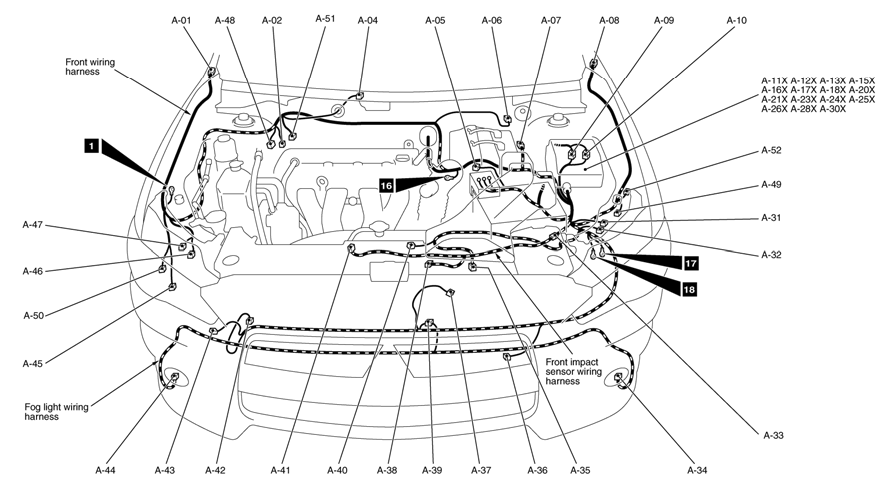

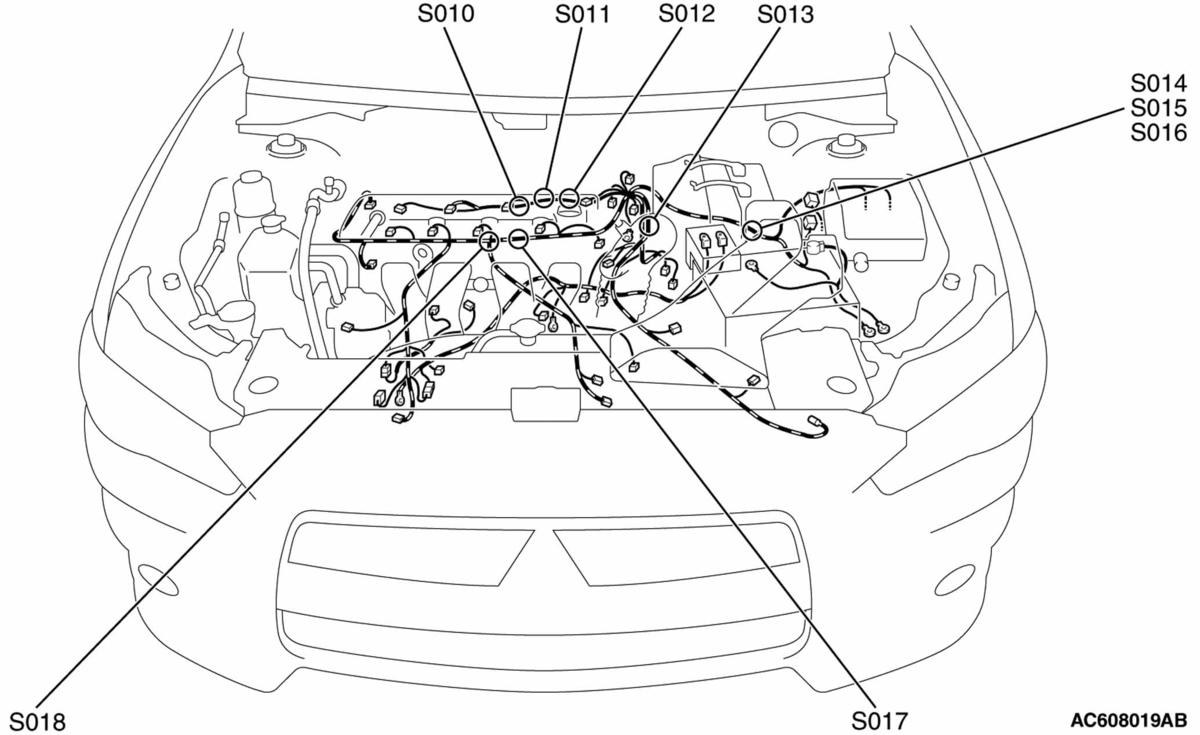

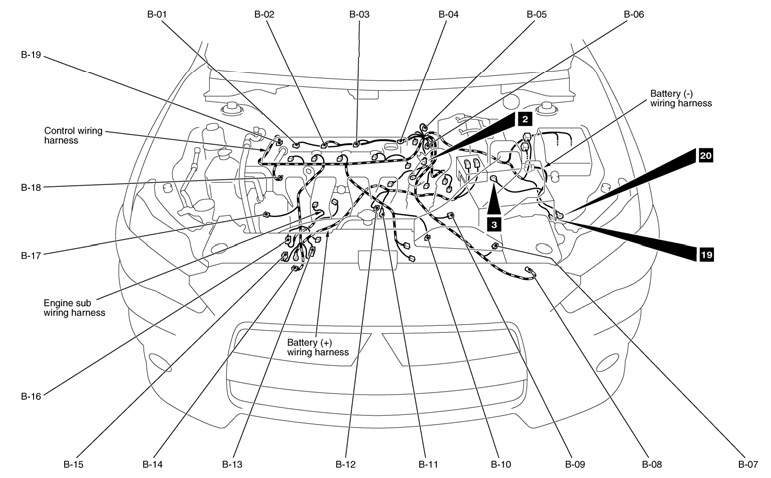

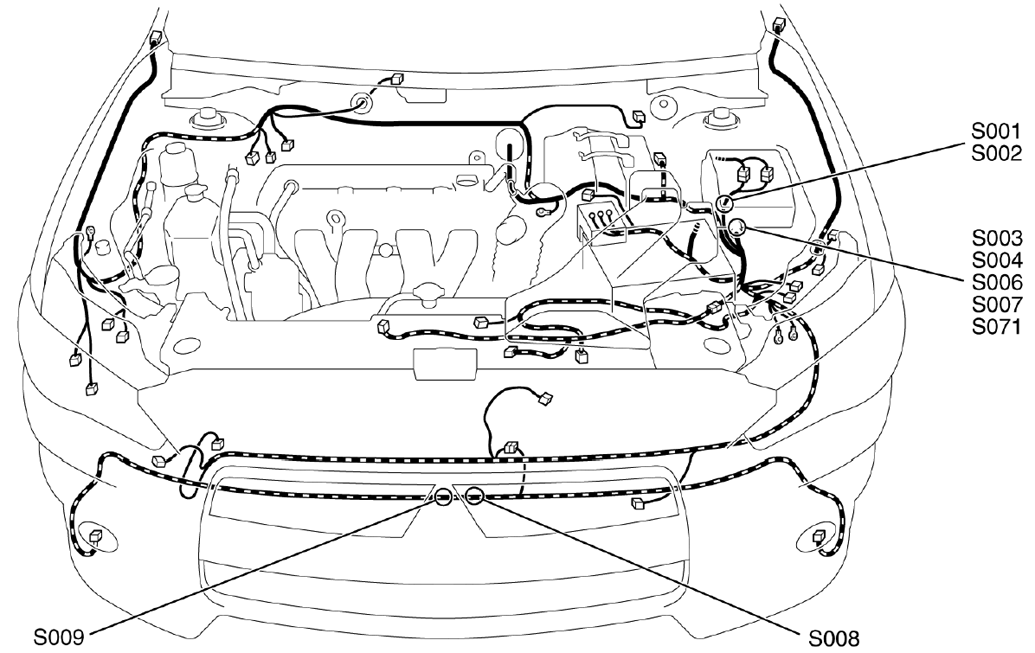

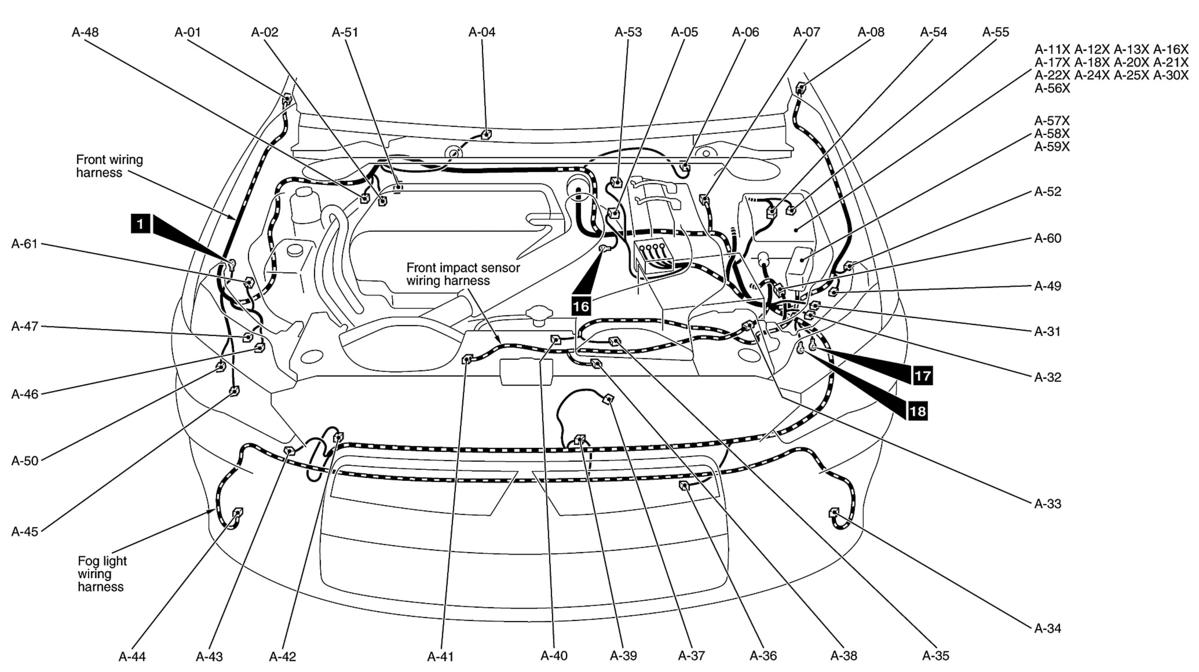

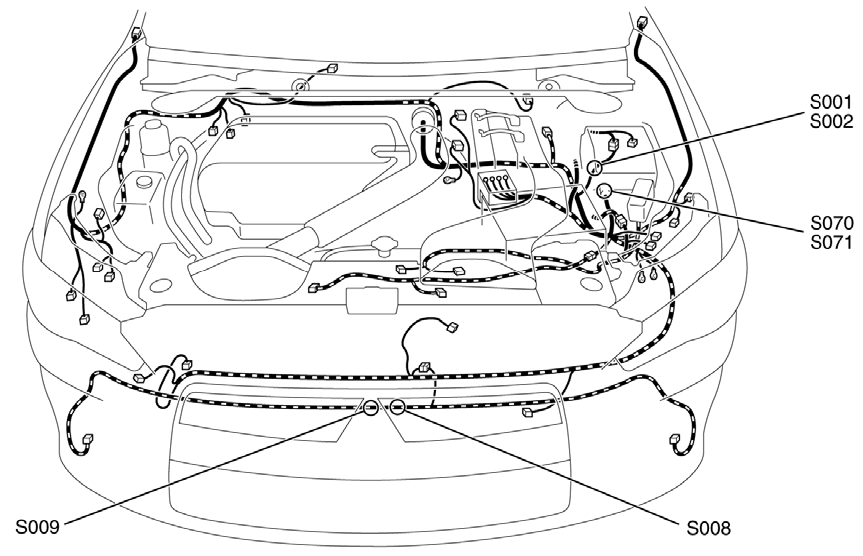

Fig 85: Engine Compartment (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

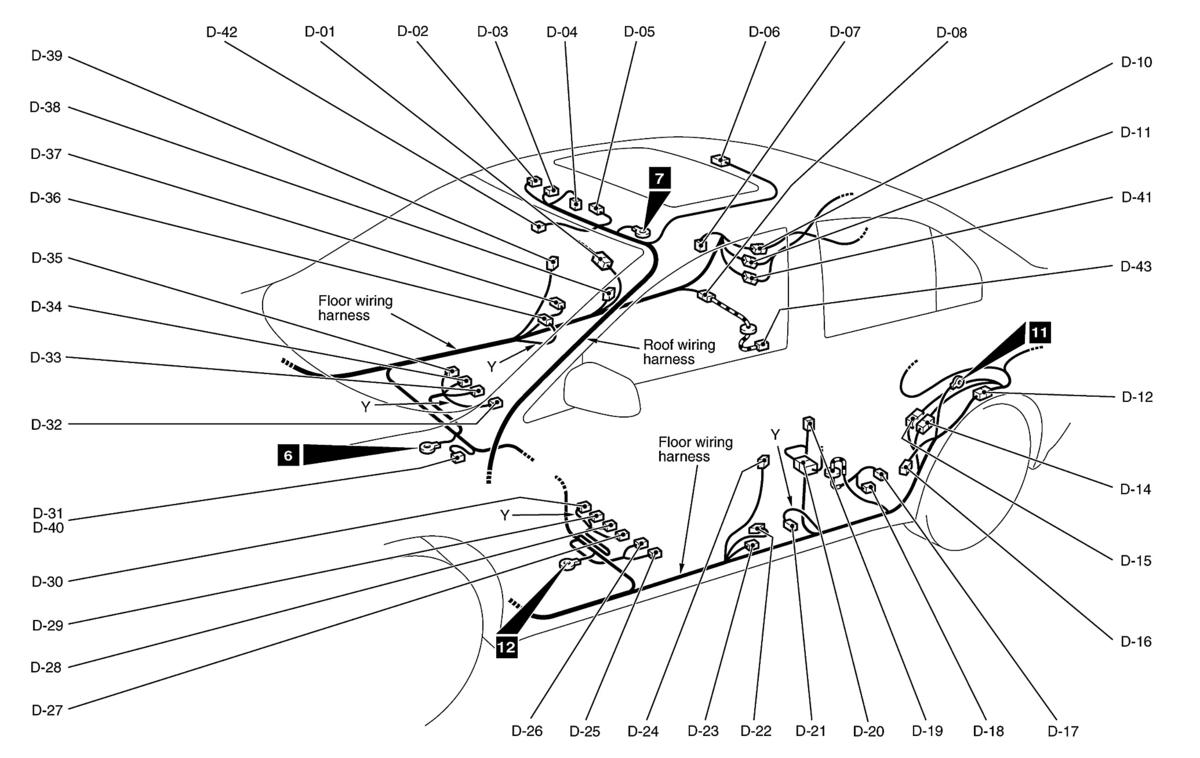

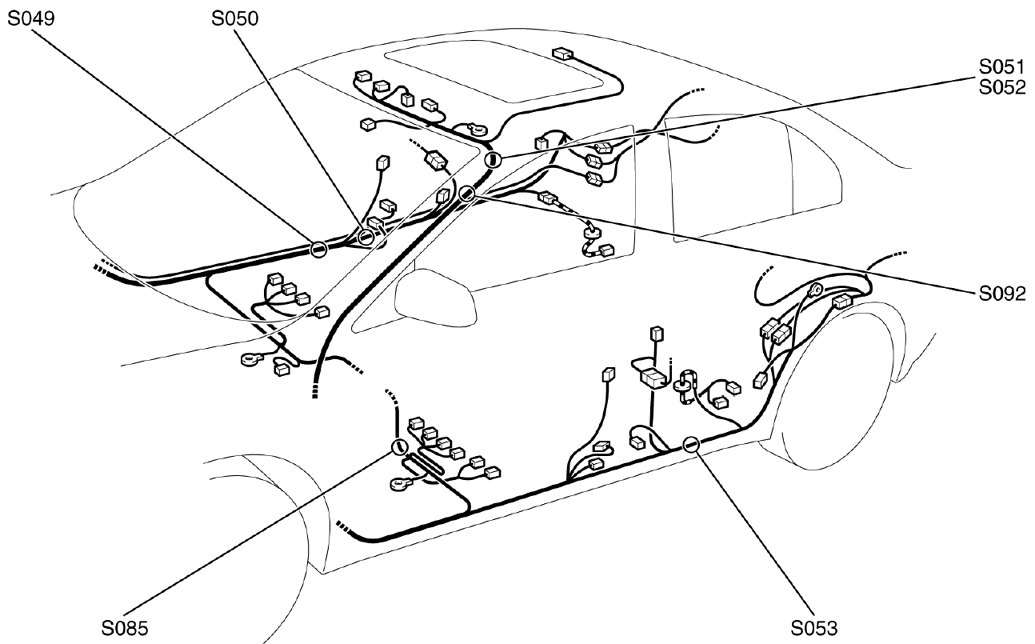

Fig 86: Roof & Floor
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 87: Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 88: Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

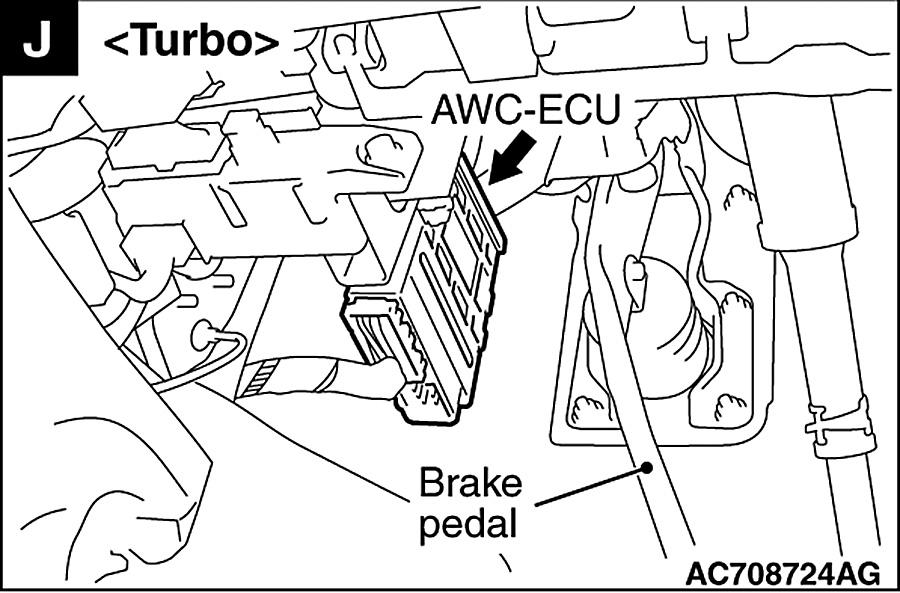

Fig 89: Dash, Center Console & Kick Panels
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

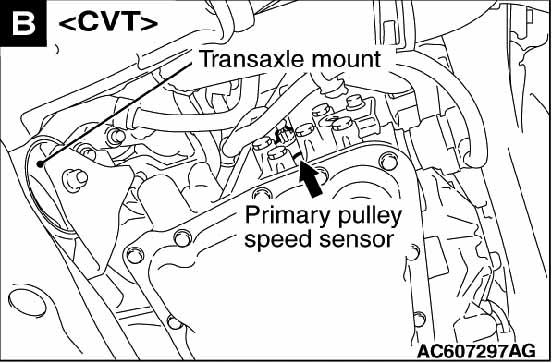

Fig 90: Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 91: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 92: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 93: Rear Of Engine (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

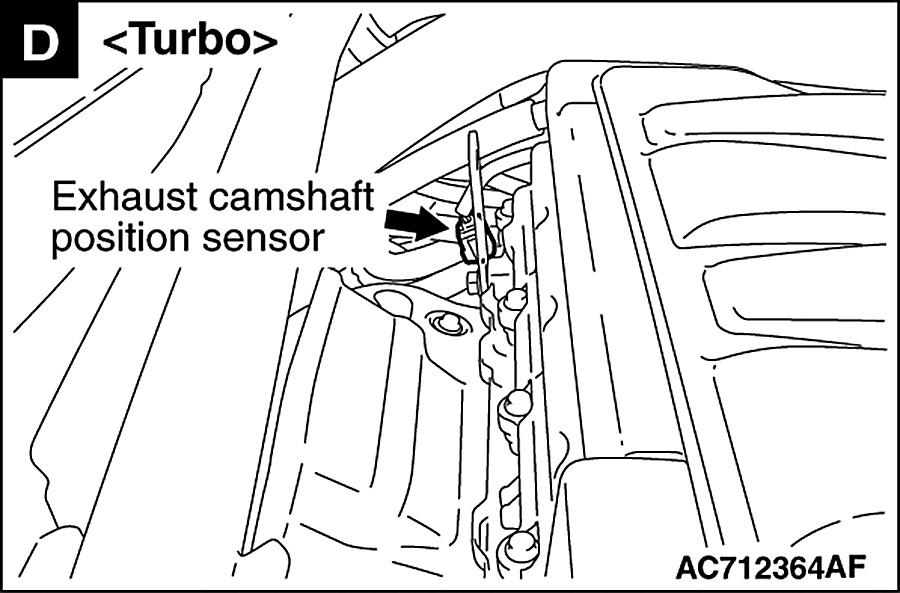

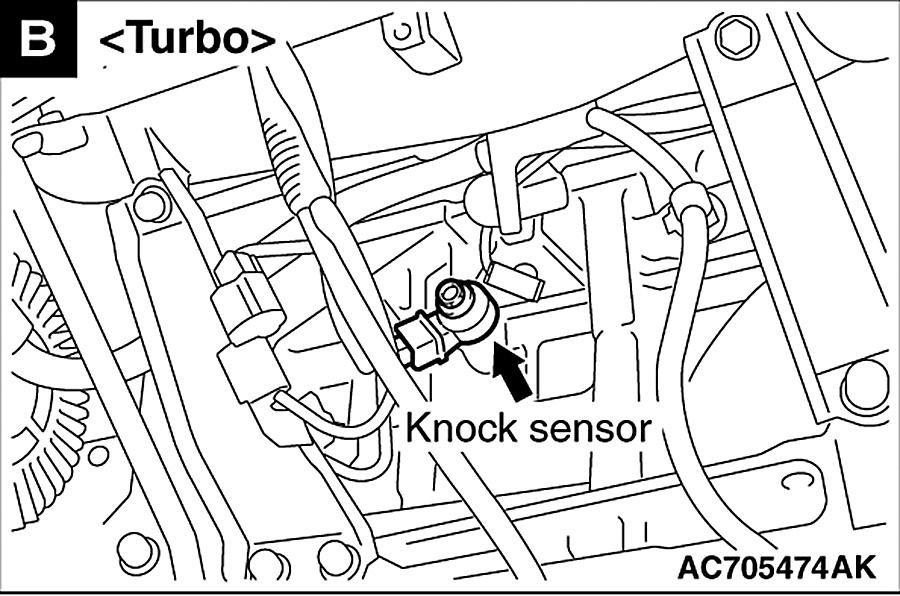

Fig 94: Left Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

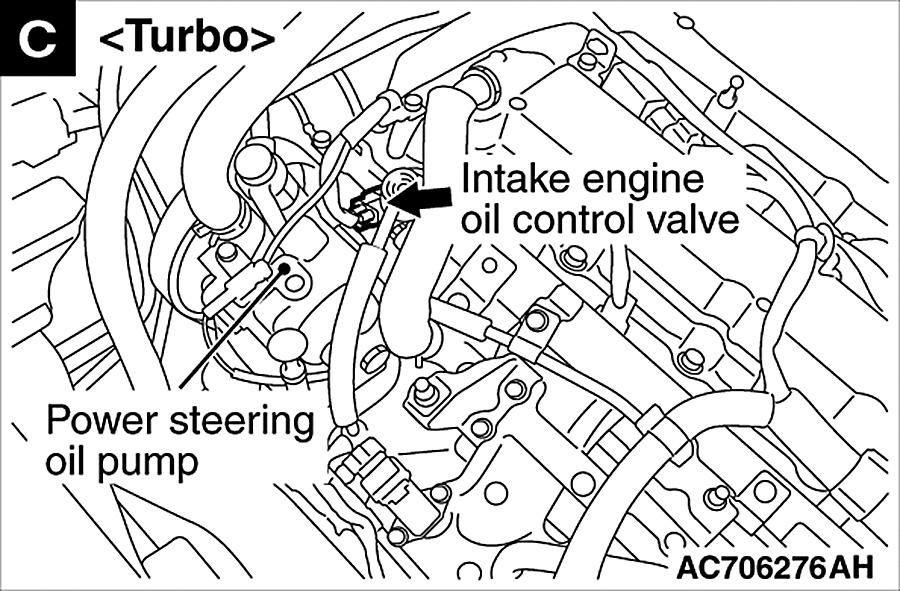

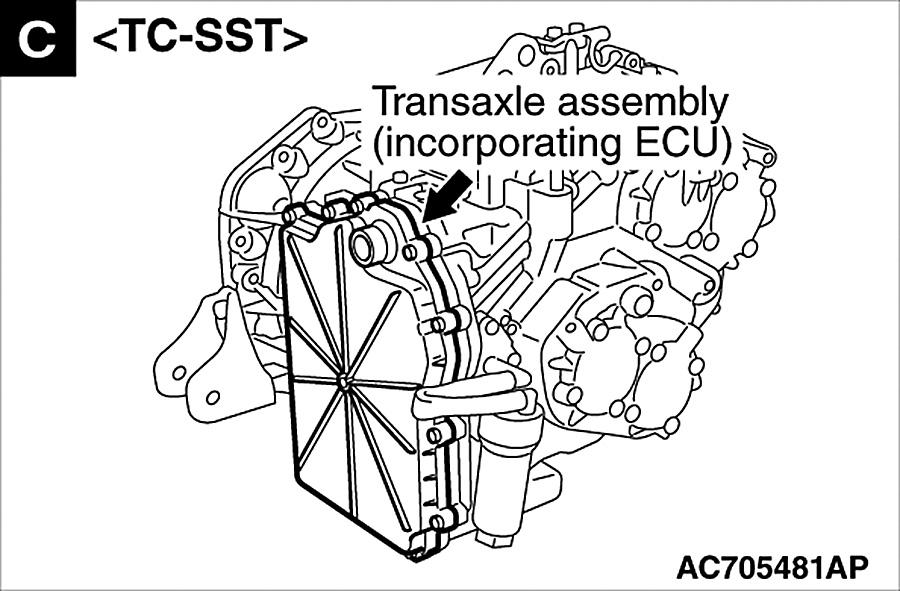

Fig 95: Engine & Transaxle (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

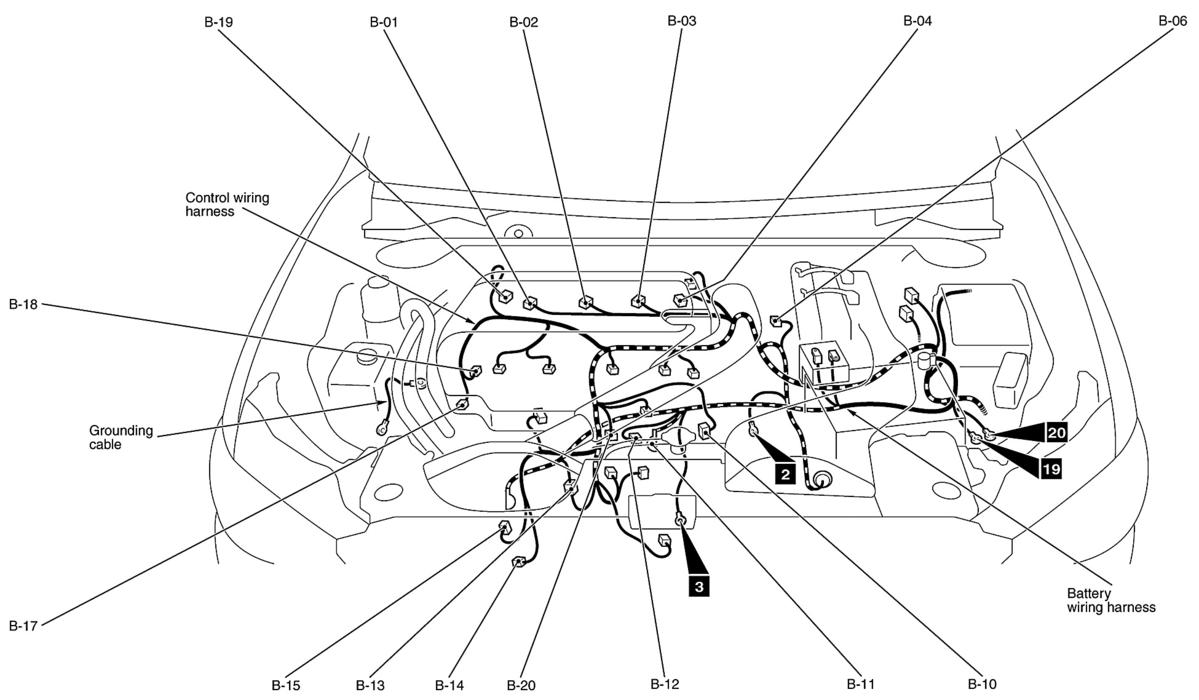

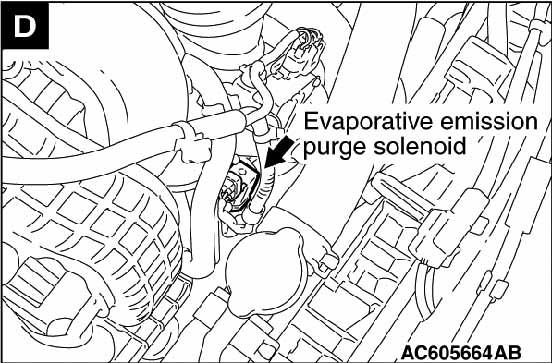

Fig 96: Engine Compartment (Except Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 97: Engine Compartment (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 98: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

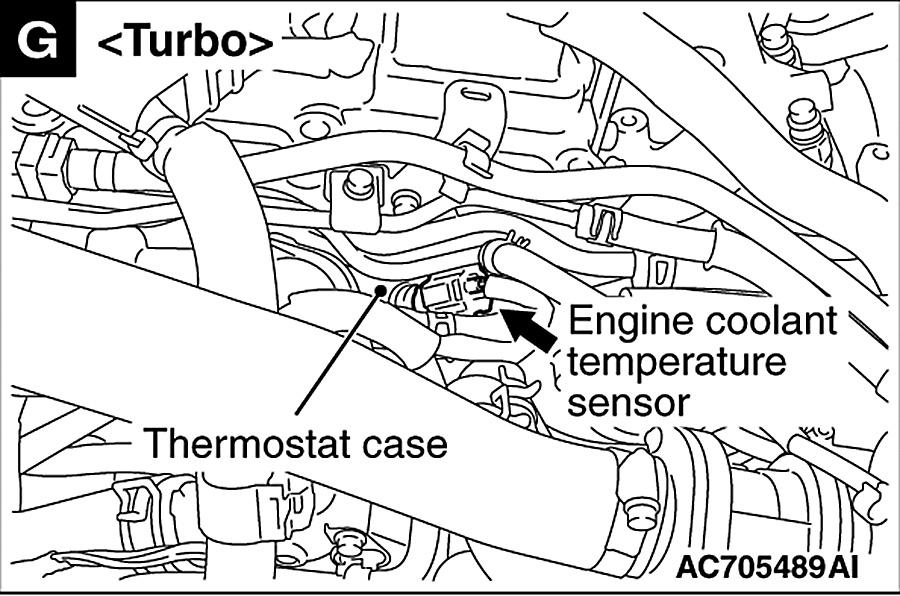

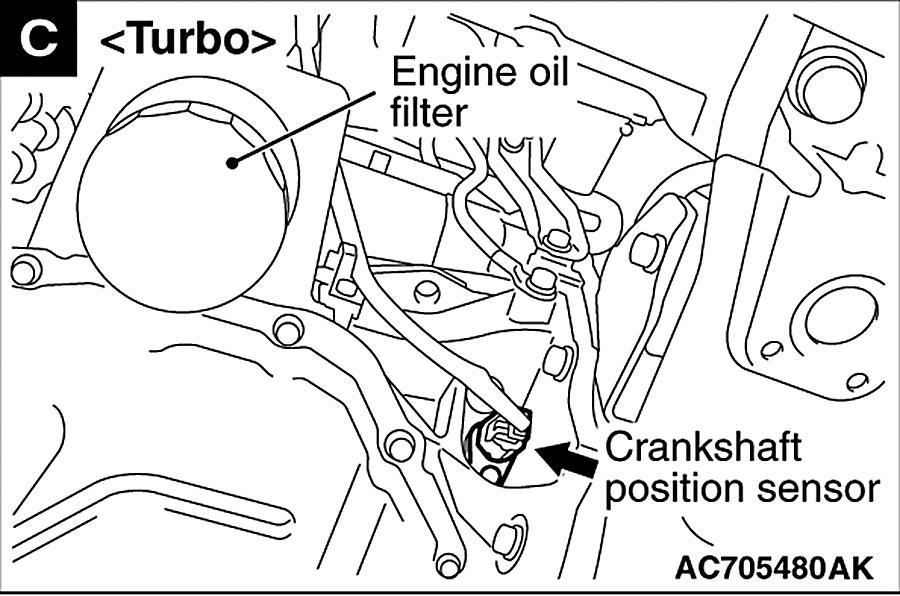

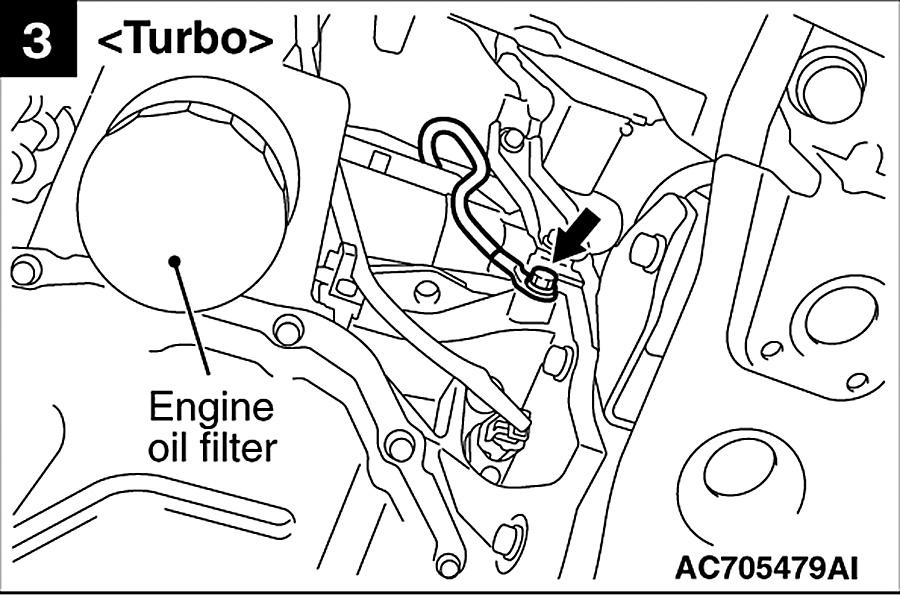

Fig 99: Left Front Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

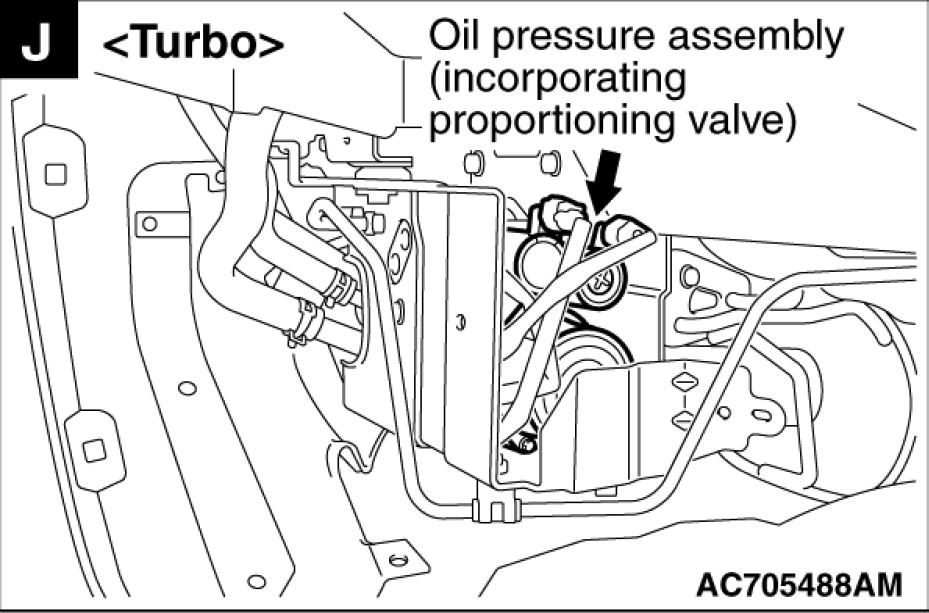

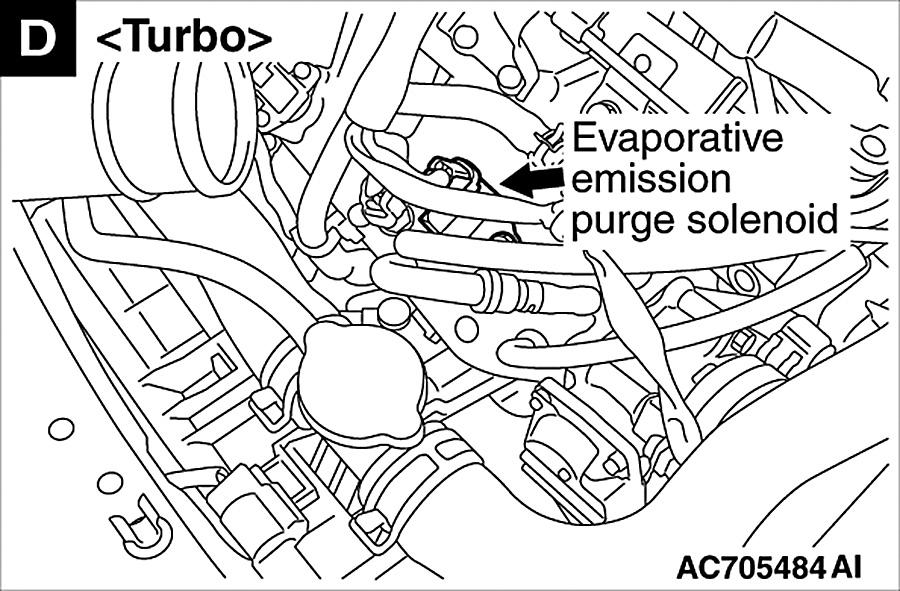

Fig 100: Left Side Of Engine Compartment (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 101: Left Front Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 102: Left Side Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

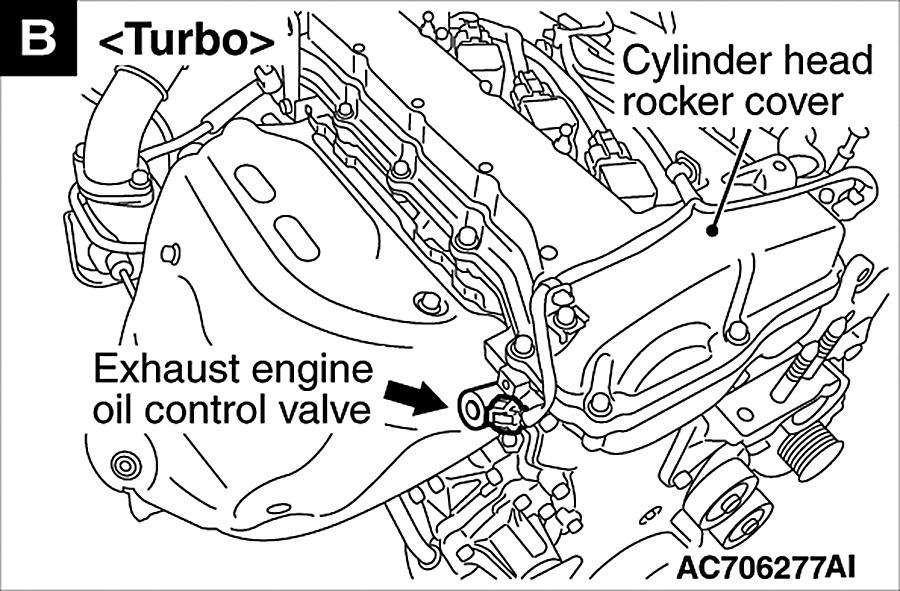

Fig 103: Left Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

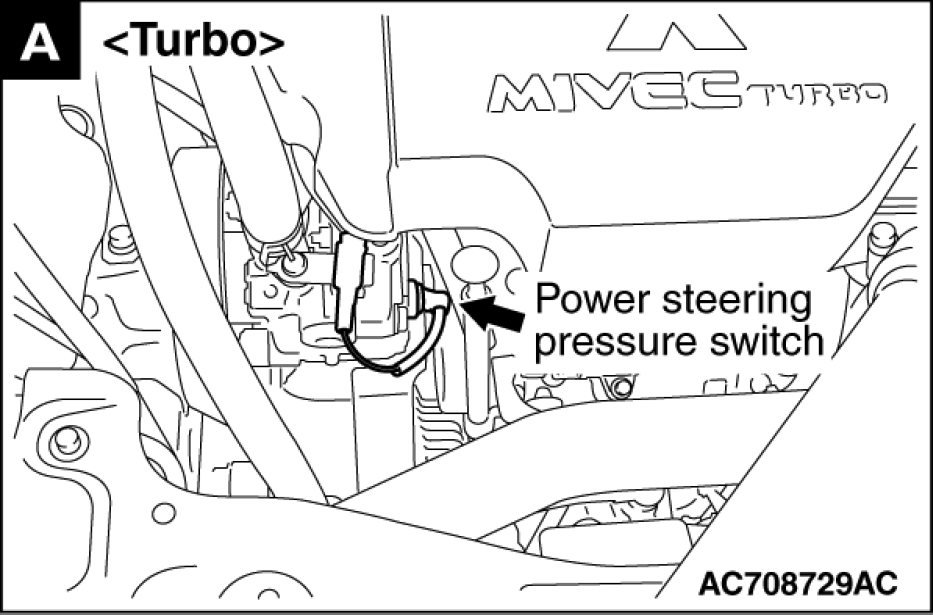

Fig 104: Right Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 105: Right Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 106: Right Rear Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

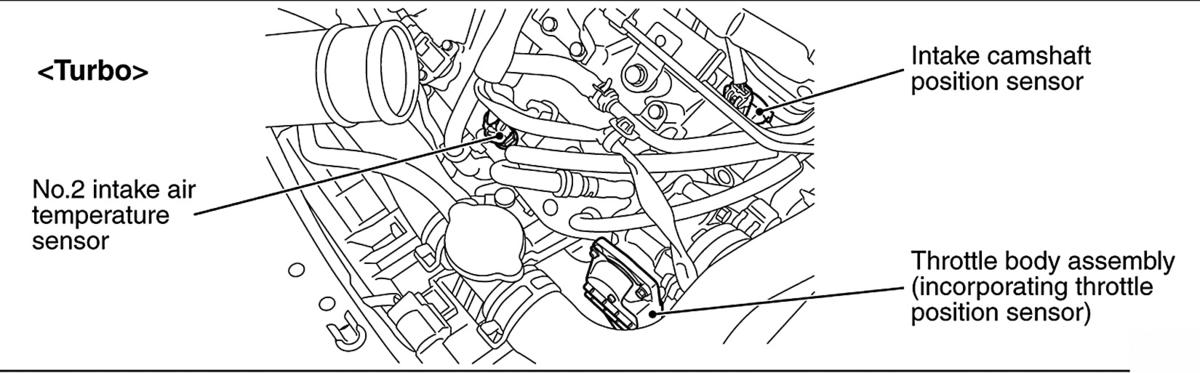

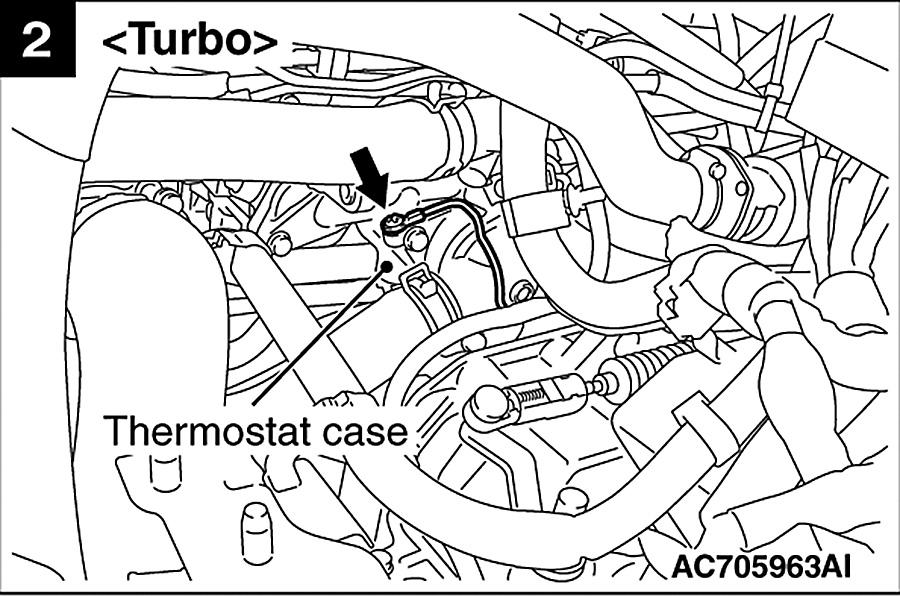

Fig 107: Engine Overview (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 108: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 109: Lower Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

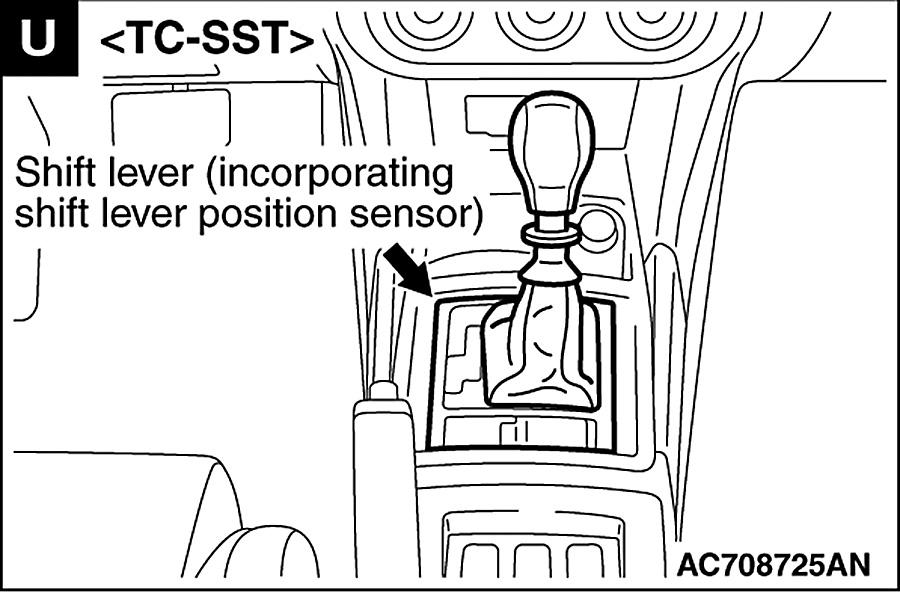

Fig 110: Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

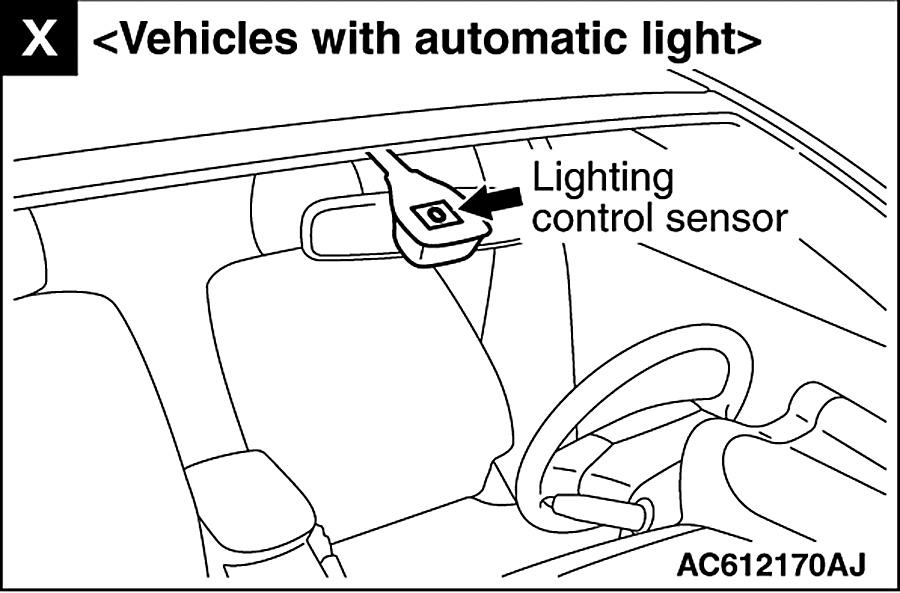

Fig 111: Center Top Of Windshield
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 112: Top Of Fuel Tank
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 113: Right Rear Of Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 114: Right Side Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 115: Left Front Of Engine (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

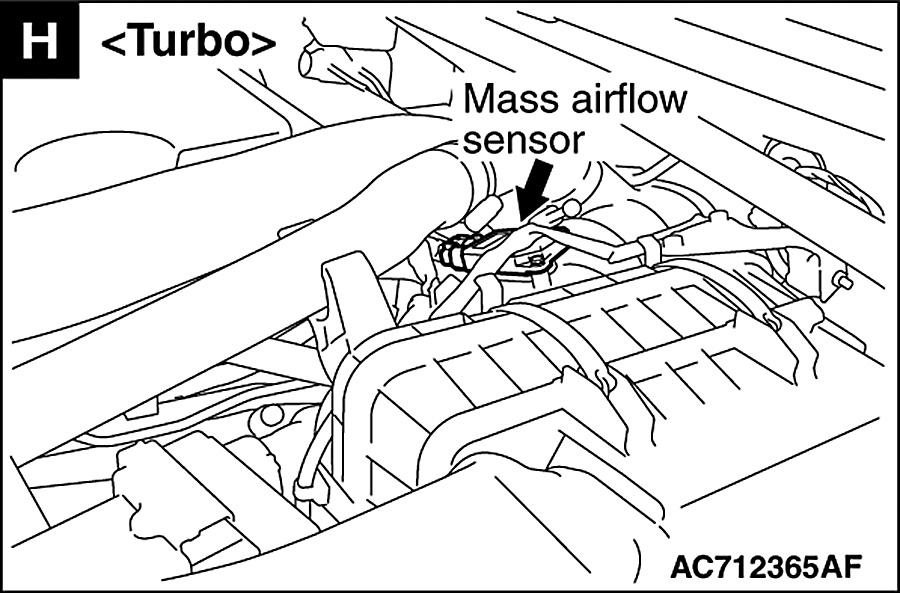

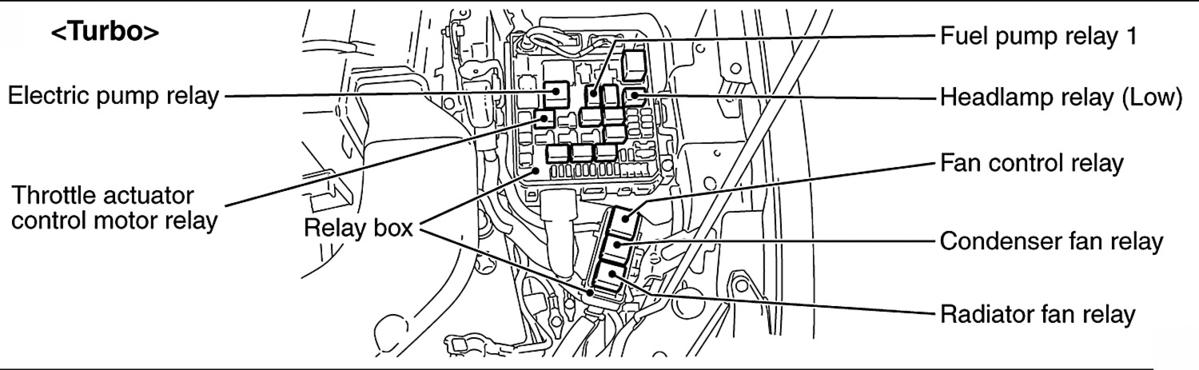

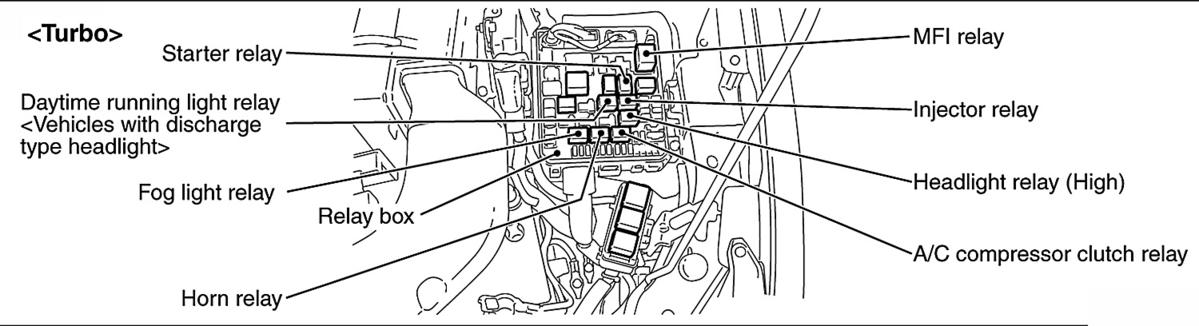

Fig 116: Left Front Of Engine Compartment (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 117: Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

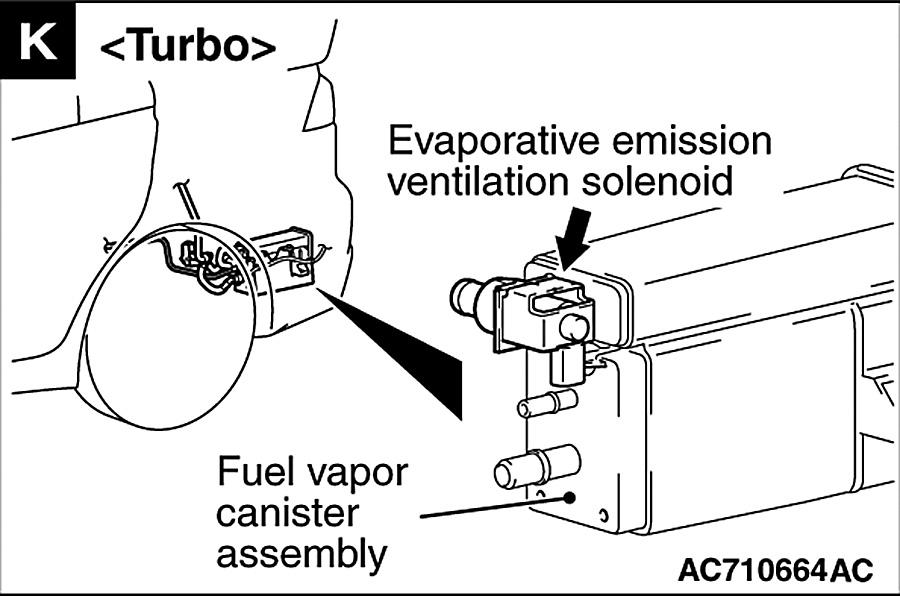

Fig 118: Under Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 119: Right Rear Of Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 120: Engine & Transaxle (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 121: Engine Compartment (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 122: Engine Compartment (Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
