Component Locations: Relay

Name Symbol
A/C compressor clutch relay A
Blower relay B
Condenser fan relay A
Daytime running light relay <Vehicles with LED daytime running light on front bumper> A
Fan control relay A
Fog light relay A
Headlight relay (High) A
Headlight relay (Low) A
Heated seat relay B
Horn relay A
Injector relay A
MFI relay A
Radiator fan relay A
Rear window defogger relay B
Starter relay A
Throttle actuator control motor relay A

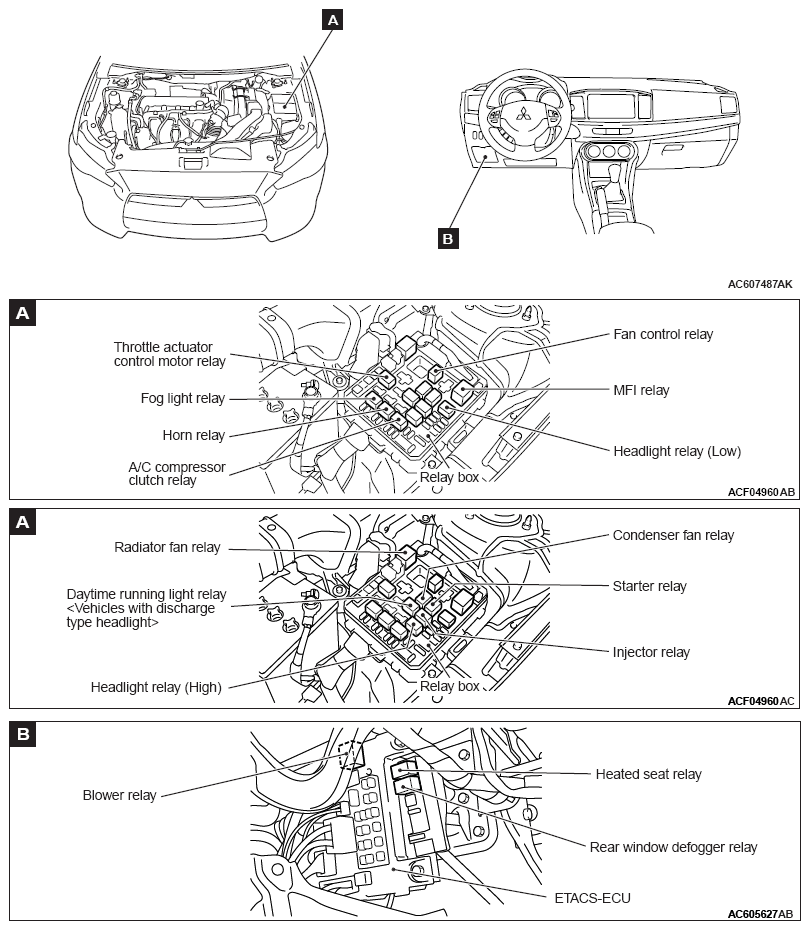

Fig 1: Locating A/C Compressor Clutch Relay And Heated Seat Relay
G11743075Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
