Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | ||
|---|---|---|---|
| ABS Brake Valve Fuse | In ABS power center. See Figure . | ||
| ABS Controller Fuse | In ABS power center. See Figure . | ||
| ABS Elect. Valve Fuse | In ABS power center. See Figure . | ||

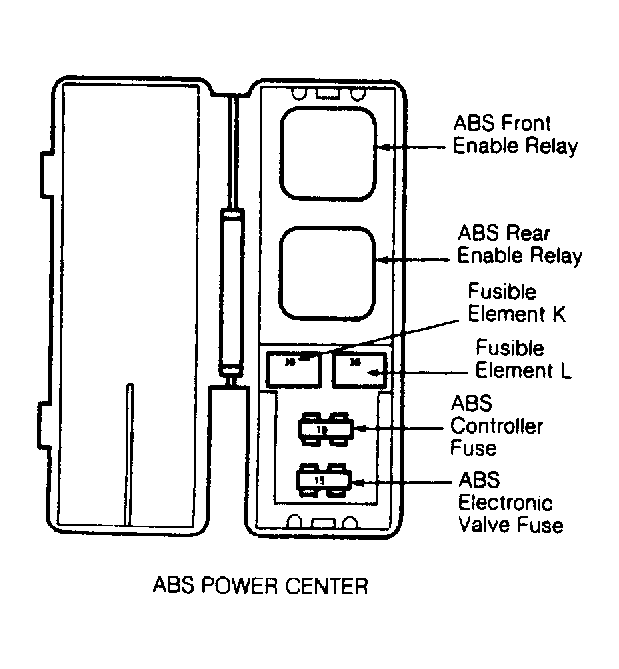

| ABS Power Center | In left side of engine compartment, forward of strut tower. See Figure . | ||
| Automatic Seat Belts Fuse | In convenience center. See Figure . | ||
| Circuit Breakers | |||
| Headlights | In convenience center. See Figure . | ||
| Power Accessories | In convenience center. See Figure . | ||
| Power Windows | In convenience center. See Figure . | ||
| Rear Window Defogger | In convenience center. See Figure . | ||
| Convenience Center | Behind right side of instrument panel. See Figure . | ||
| ECM Fuse | In left side underhood electrical center. See Figure . | ||
| Fog Light Relay Fuse | In forward light electrical center. See Figure . | ||
| Forward Light Electrical Center | At right front corner of engine compartment. See Figure . | ||
| Fuel Pump Fuse (Regal) | In left side electrical center. See Figure . | ||
| Fuse Block | |||
| 2.3L VIN "D" | Behind right side of instrument panel. See Figure . | ||
| 3.1L VIN "T" | Behind right side of instrument panel. See Figure . | ||
| 3.4L VIN "X" | Behind right side of instrument panel. See Figure . | ||
| 3.8L VIN "L" | Behind right side of instrument panel. See Figure . | ||
| Fusible Links | |||
| ABS Pump Motor ("A") | In ABS power center. See Figure . | ||
| ABS Electronic Brake Valve ("B") | In ABS power center. See Figure . | ||
| ABS ("X" & "Y") | Near left side underhood electrical center. See Figure . | ||
| Ignition ("K", "P" & "R") | In right side underhood electrical center. See Figure . | ||
| Primary Cooling Fans ("N") | In right side underhood electrical center. See Figure . | ||
| Rear Defogger/Power Accessory ("L") | In right side underhood electrical center. See Figure . | ||
| Secondary Cooling Fan ("L") | In right side underhood electrical center. See Figure . | ||
| Sec. Cooling Fan ("M") (Regal) | In right side underhood electrical center. See Figure . | ||
| Starter/Charging System ("A") | Below left side underhood electrical center. See Figure . | ||
| Starter/Charging System ("B") | Lower front of engine, at starter assembly. | ||
| Starter/Charging Sys. ("C") (Regal) | Lower front of engine, at starter assembly. | ||
| Starter/Charging System ("D") | At left side underhood electrical center. See Figure . | ||
| Underhood Electrical Centers | |||
| Left Side | |||
| 2.3L VIN "D" | On left side of engine compartment, on strut tower. See Figure . | ||
| 3.1L VIN "T" | On left side of engine compartment, on strut tower. See Figure . | ||
| 3.4L VIN "X" | On left side of engine compartment, on strut tower. See Figure . | ||
| 3.8L VIN "L" | On left side of engine compartment, on strut tower. See Figure . | ||

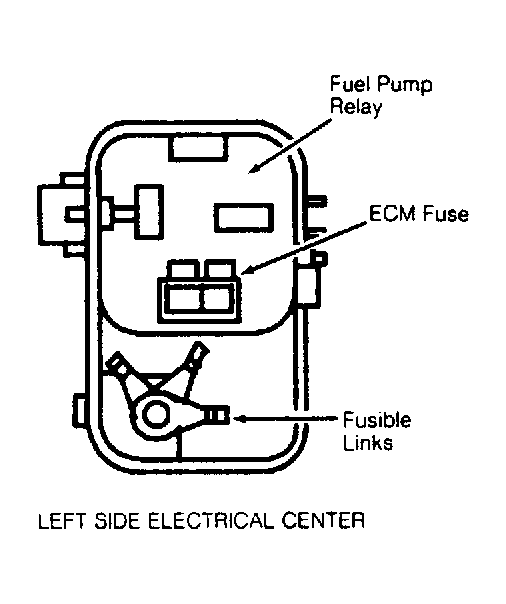

| Left Side Electrical Center | On left side of engine compartment, on strut tower. See Figure . | ||
| Right Side | |||
| 2.3L VIN "D" | On right side of engine compartment, on strut tower. See Figure . | ||
| 3.1L VIN "T" | On right side of engine compartment, on strut tower. See Figure . | ||
| 3.4L VIN "X" | On right side of engine compartment, on strut tower. See Figure . | ||
| 3.8L VIN "L" | On right side of engine compartment, on strut tower. See Figure . | ||

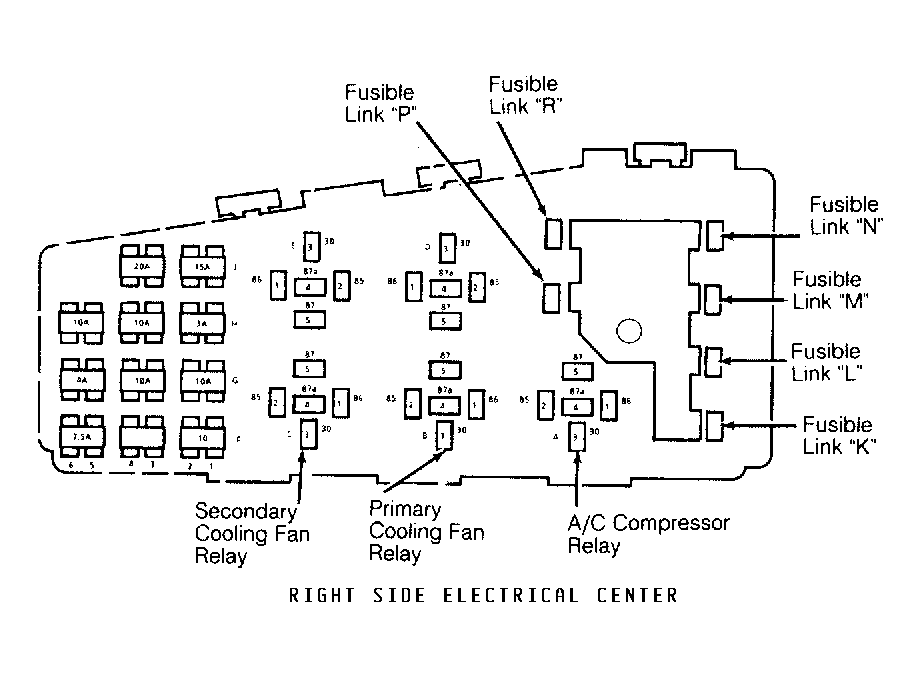

| Right Side Electrical Center | On right side of engine compartment, on strut tower. See Figure . | ||
