Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|
| Convenience Center | Under dash, to right of steering column. | |
| ECM/Fuel Pump Fuse | ||
| 3.1L (VIN T) | Near battery. See Figure. | |

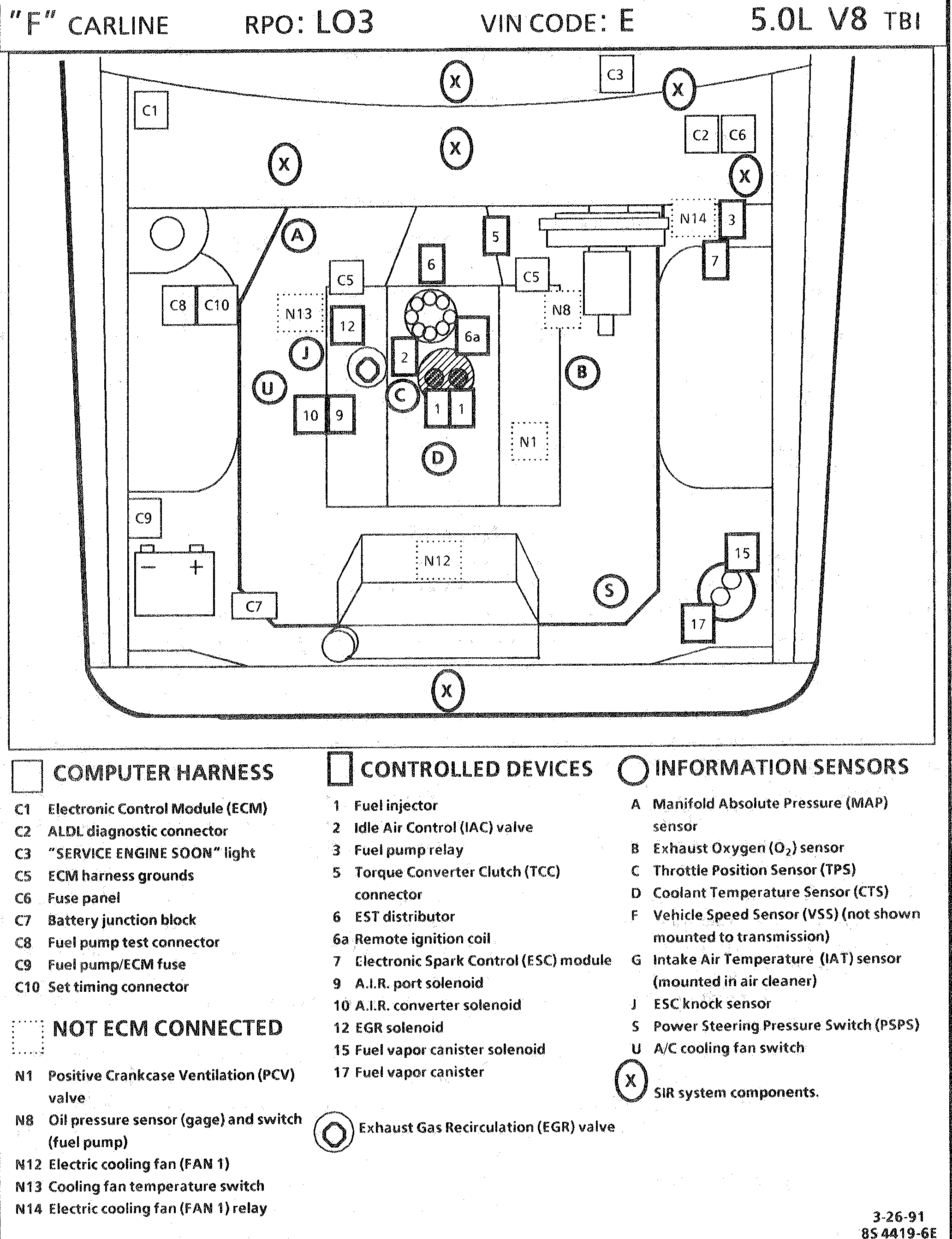

| 5.0L (VIN E) | Near battery. See Figure. | |
| 5.0L (VIN F) & 5.7L (VIN 8) | Near battery. See Figure. | |
| 5.0L (VIN F) & 5.7L (VIN 8) | Near battery. See Figure. | |
| Fuse Block | ||
| 3.1L (VIN T) | Under dash, to left of steering column. See Figure. | |
| 5.0L (VIN E) | Under dash, to left of steering column. See Figure. | |
| 5.0L (VIN F) & 5.7L (VIN 8) | Under dash, to left of steering column. See Figure. | |
| 5.0L (VIN F) & 5.7L (VIN 8) | Under dash, to left of steering column. See Figure. | |
| Fusible Links | ||
| A/C-Heater High Blower Relay (Rust) | At starter solenoid. | |
| Charging (Rust) | On battery positive pigtail. | |
| Cooling Fan Relay (Rust) | At battery junction block. | |
| Foglight Relay (Rust) | In harness, below master cylinder. | |
| Headlight Door Module (Blue) | In harness, below master cylinder (2 links). | |
| Ignition Switch (Rust) | At starter solenoid. | |
| Light Switch (Rust) | At starter solenoid. | |
| Rear Hatch Release Relay (Rust) | At starter solenoid. | |
| Headlight Circuit Breaker | In headlight switch. | |
| Lumbar Seat In-Line Fuse | Under driver's seat. | |
| Power Accessory Circuit Breaker | In fuse block. | |
| Power Window/Rear Wiper Circuit Breaker | In fuse block. | |
| VATS Fuse | In convenience center. | |
