Wiring Diagrams

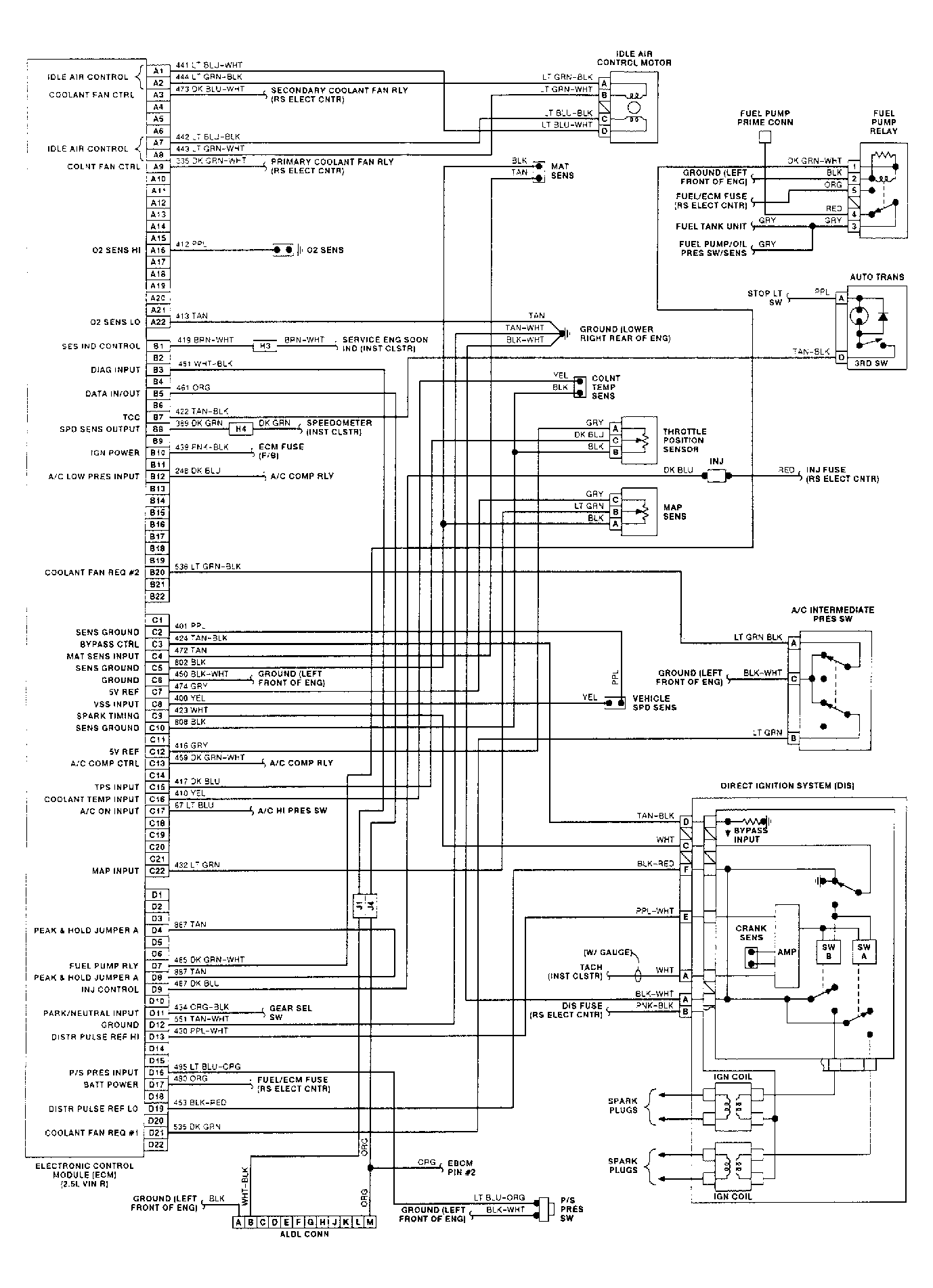

Fig 1: ECM Wiring Diagram (2.5L VIN R - Lumina)

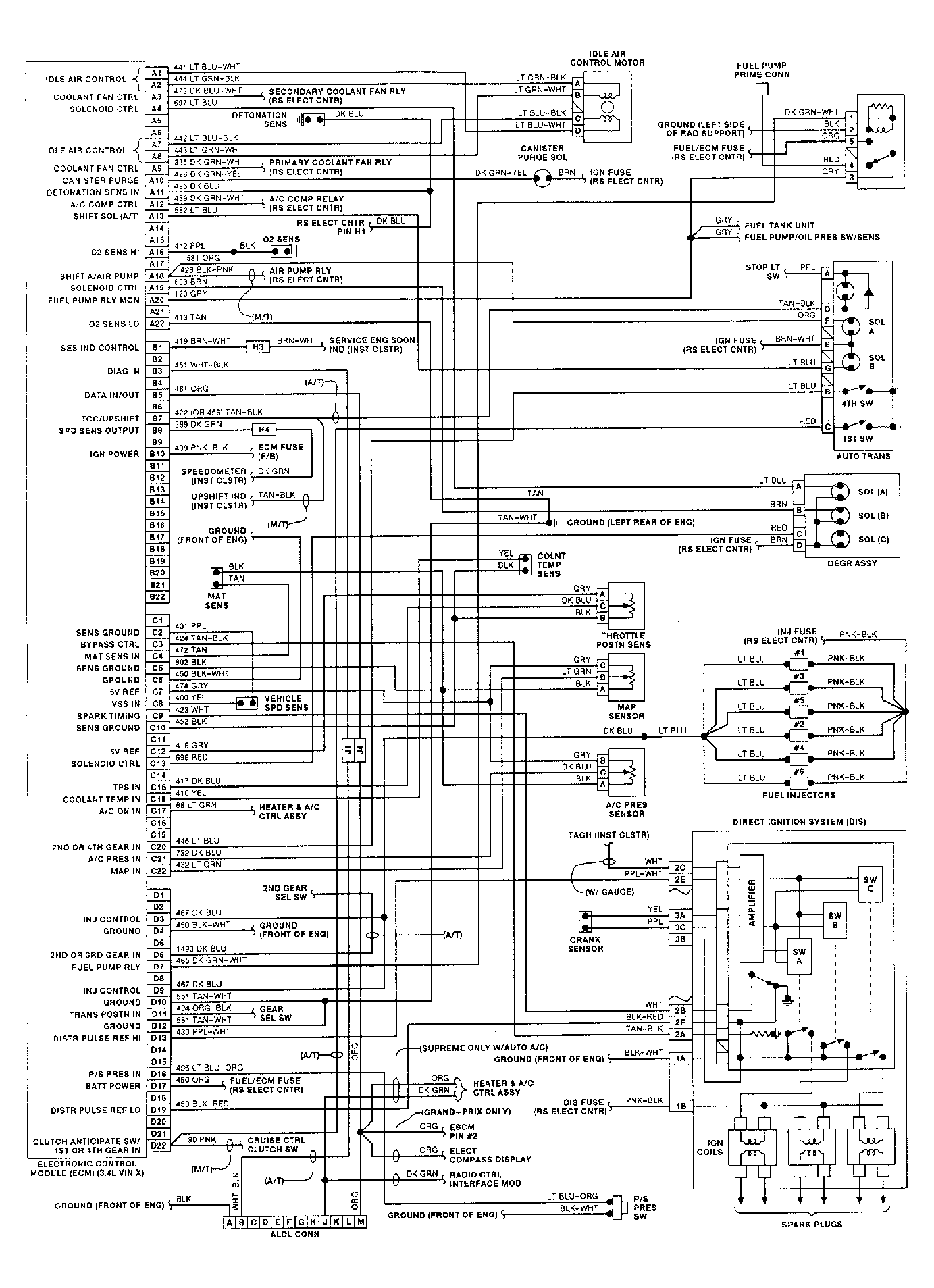

Fig 2: ECM Wiring Diagram (3.1L VIN T - Cutlass Supreme, Grand Prix, Lumina & Regal)

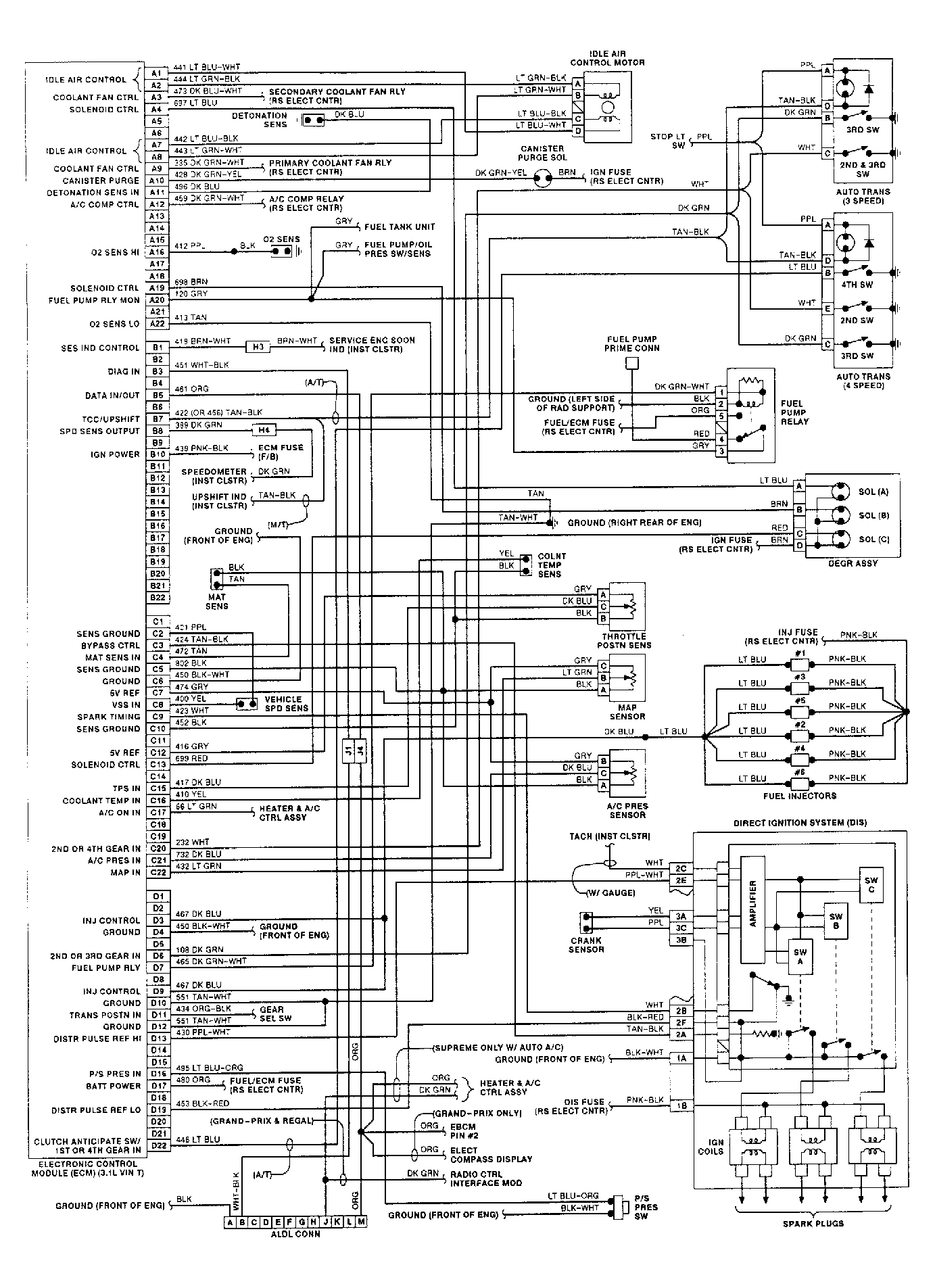

Fig 3: ECM Wiring Diagram (3.4L VIN X - Cutlass Supreme, Grand Prix & Lumina)

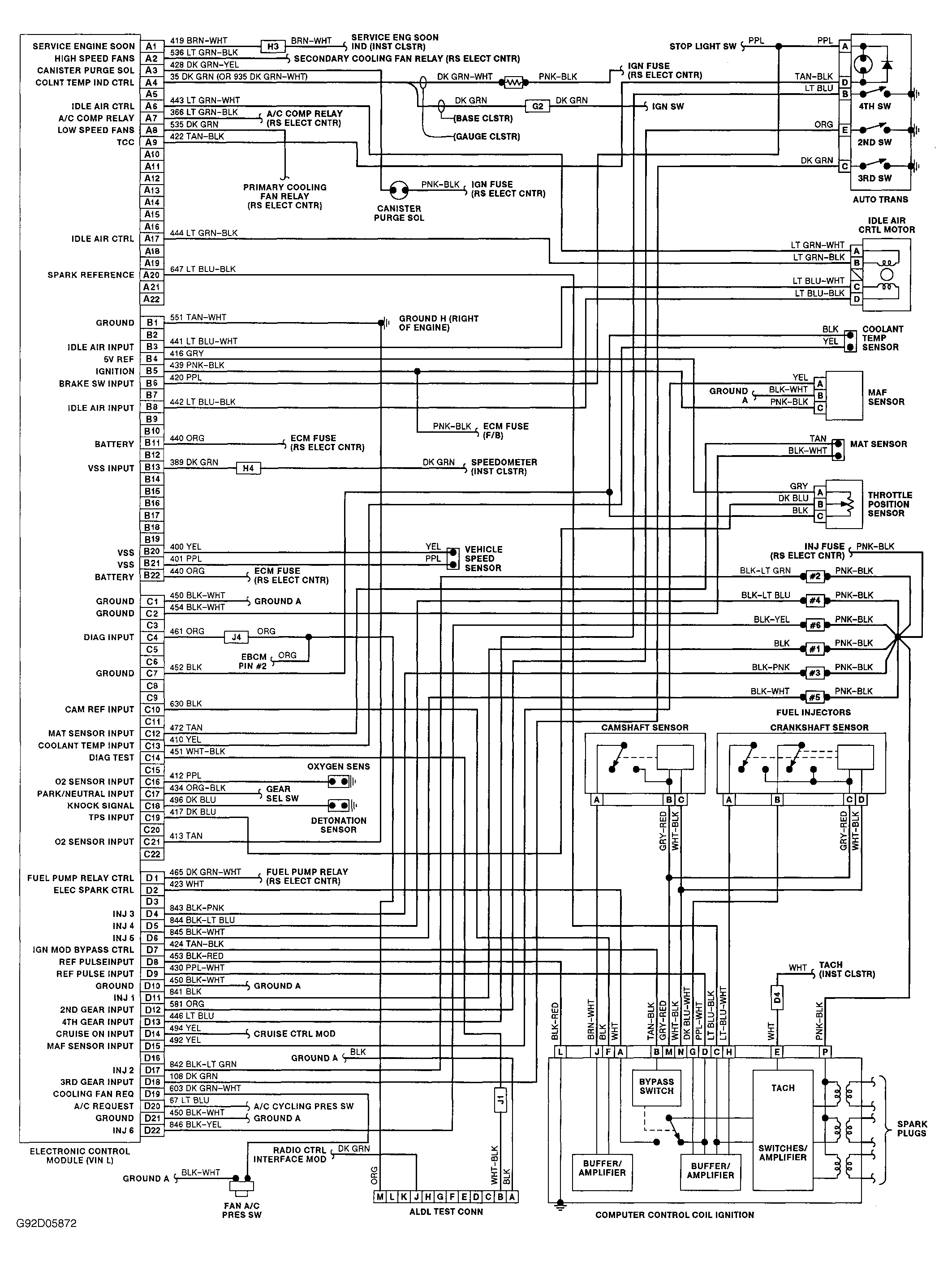

Fig 4: ECM Wiring Diagram (3.8L VIN L - Regal)
