Engine Control System - Self-Diagnostics
>>
Connector Identification
Connector Identification

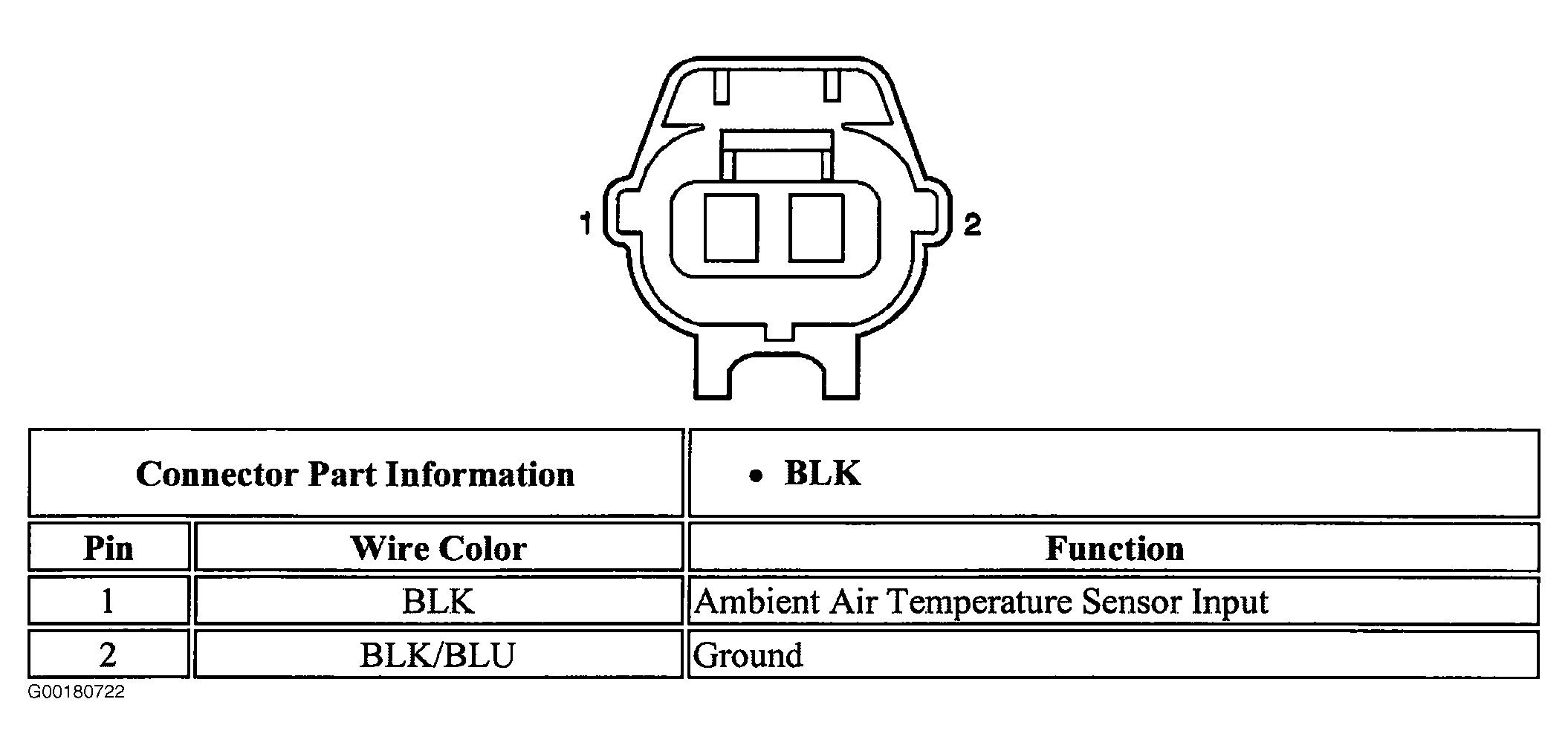

Fig 1: Identifying Ambient Air Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

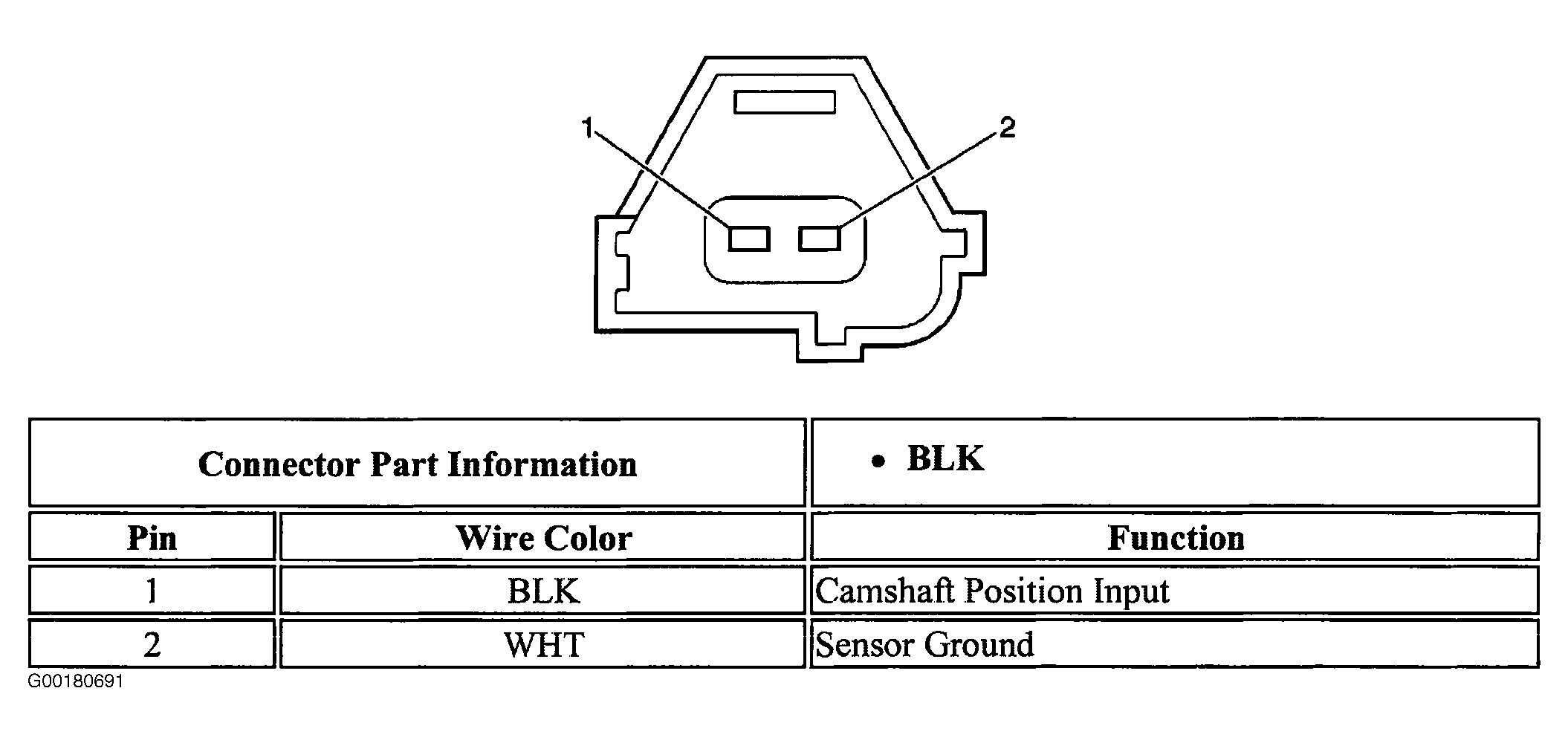

Fig 2: Identifying Camshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

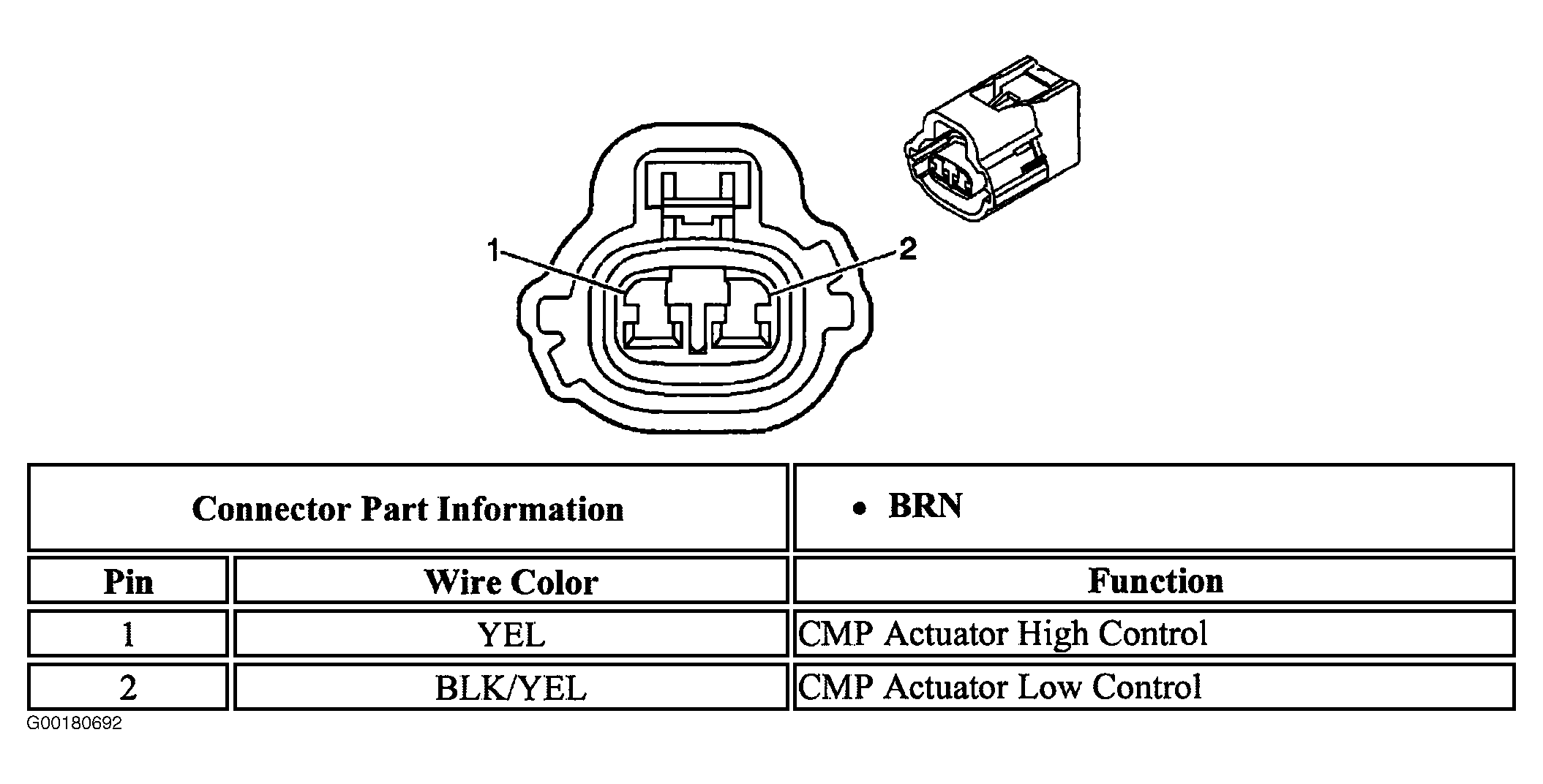

Fig 3: Identifying Camshaft Actuator Solenoid Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

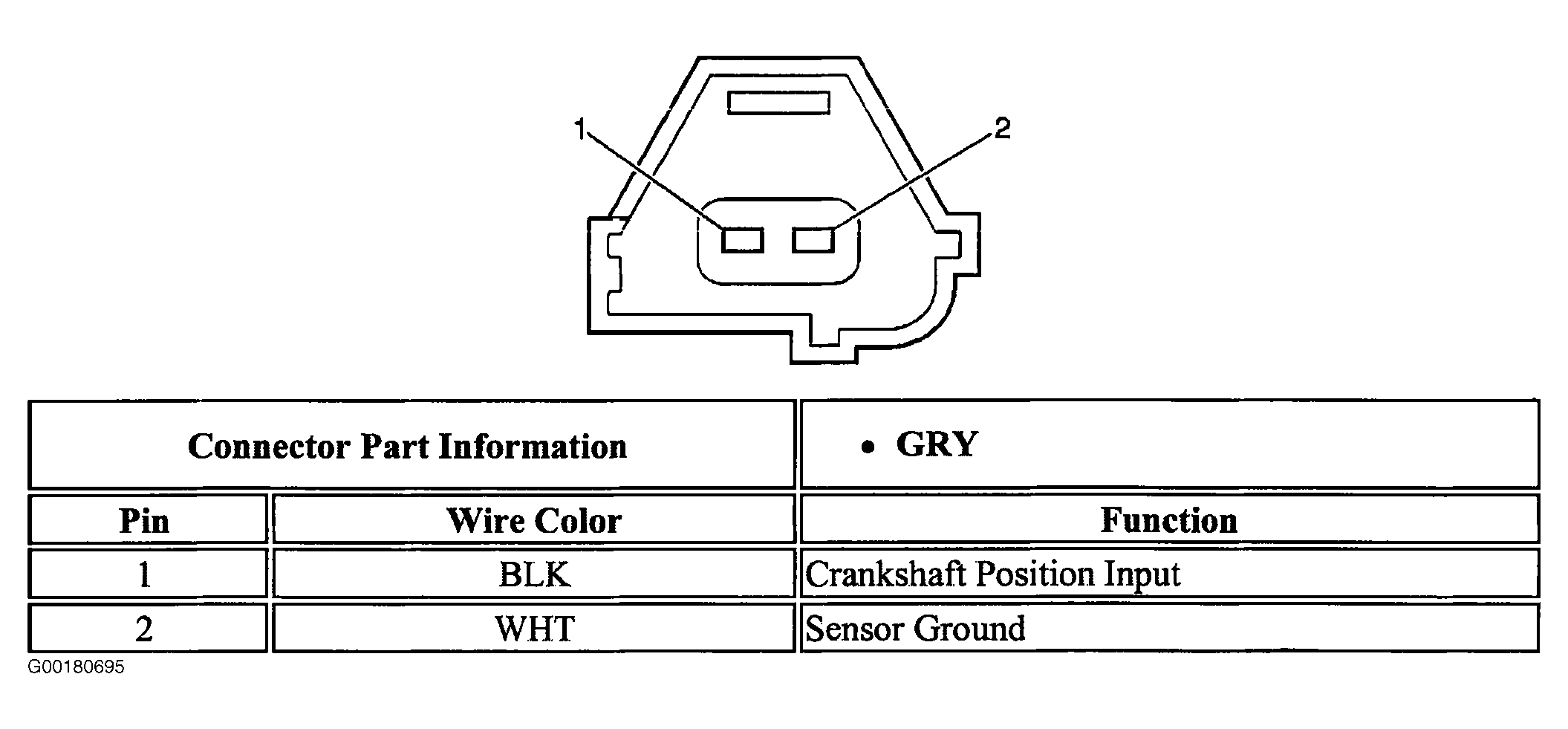

Fig 4: Identifying Crankshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 5: Identifying Crankshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

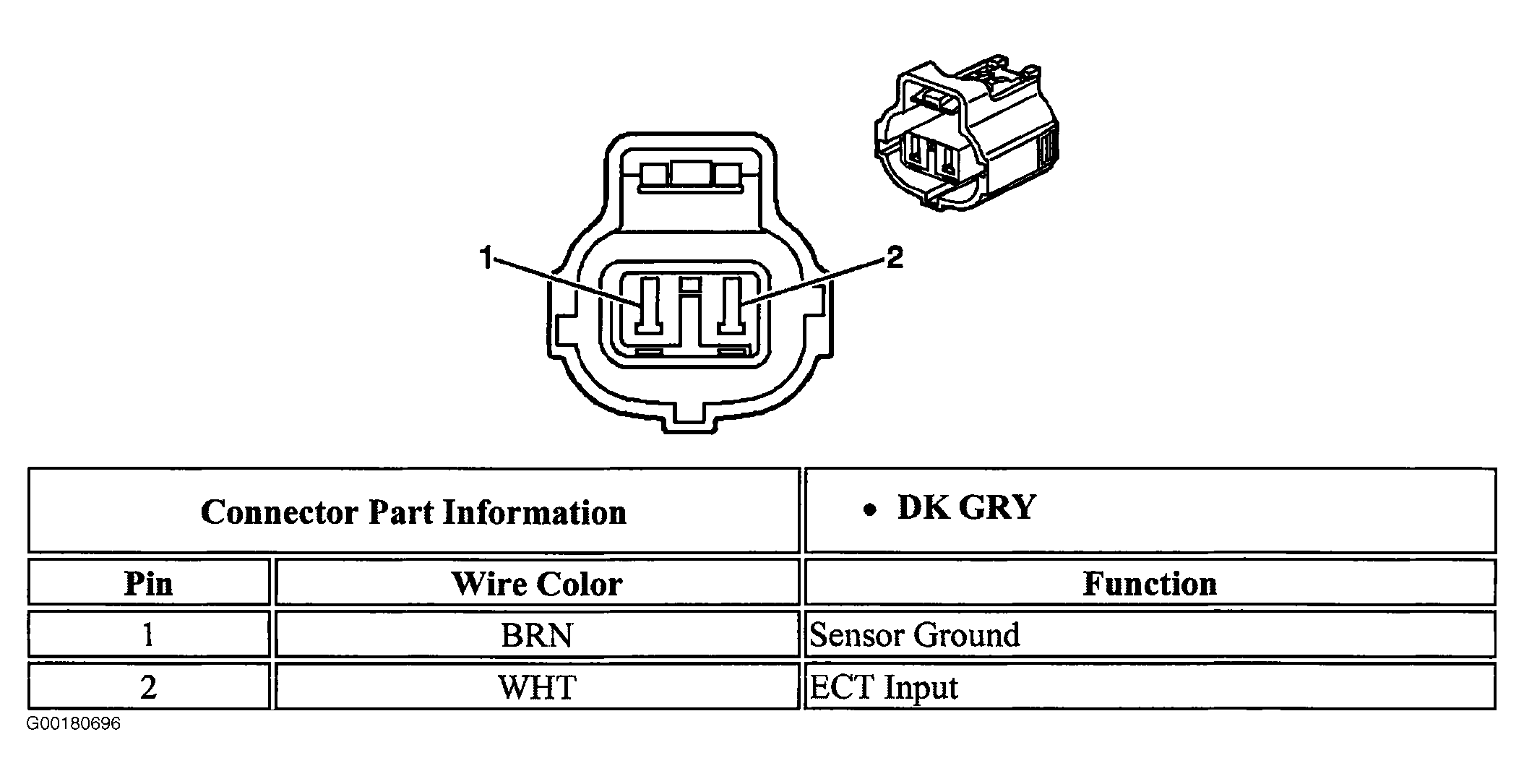

Fig 6: Identifying Engine Coolant Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

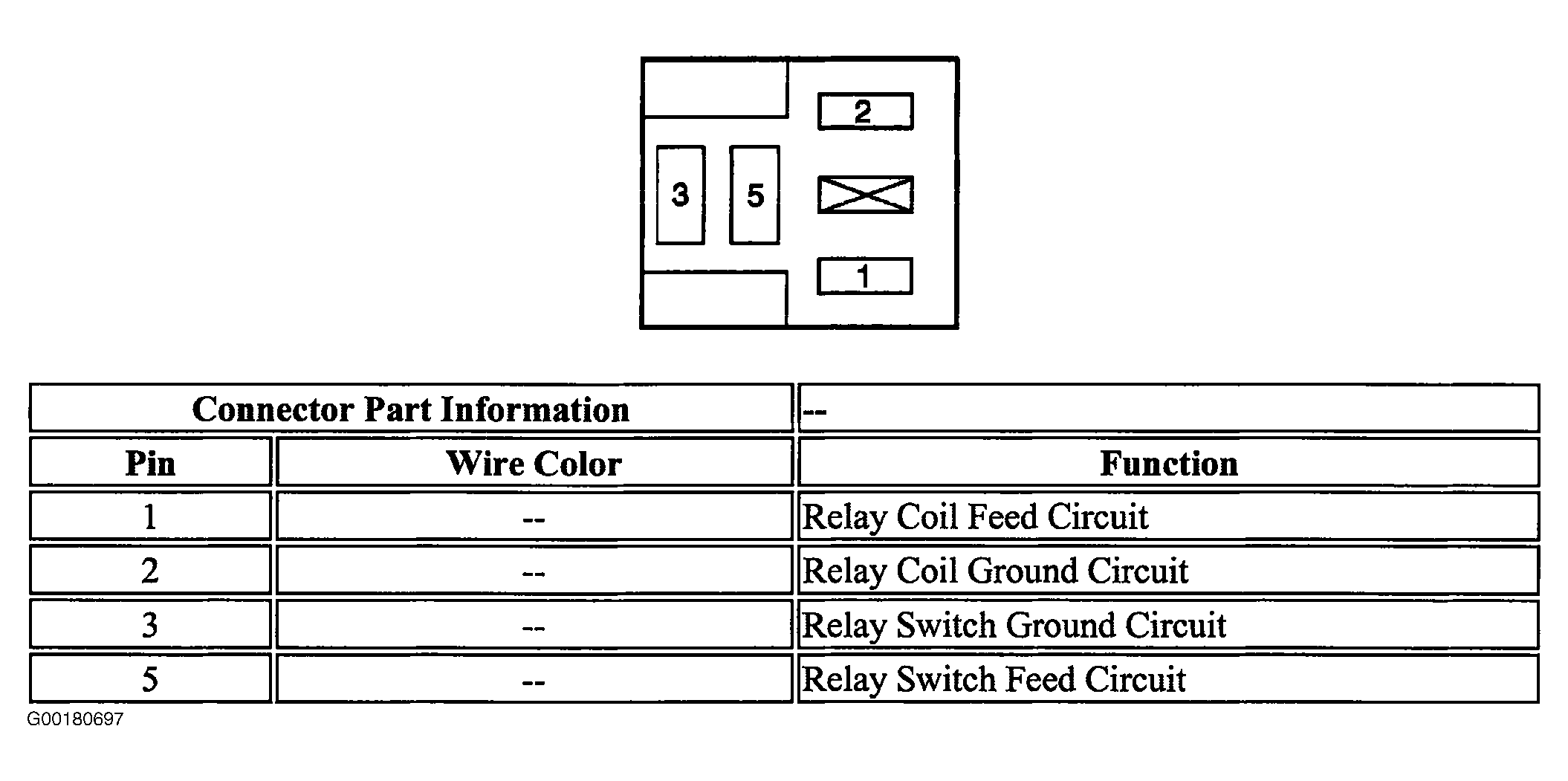

Fig 7: Identifying EFI Relay Connector Terminals
Courtesy of GENERAL MOTORS CORP.

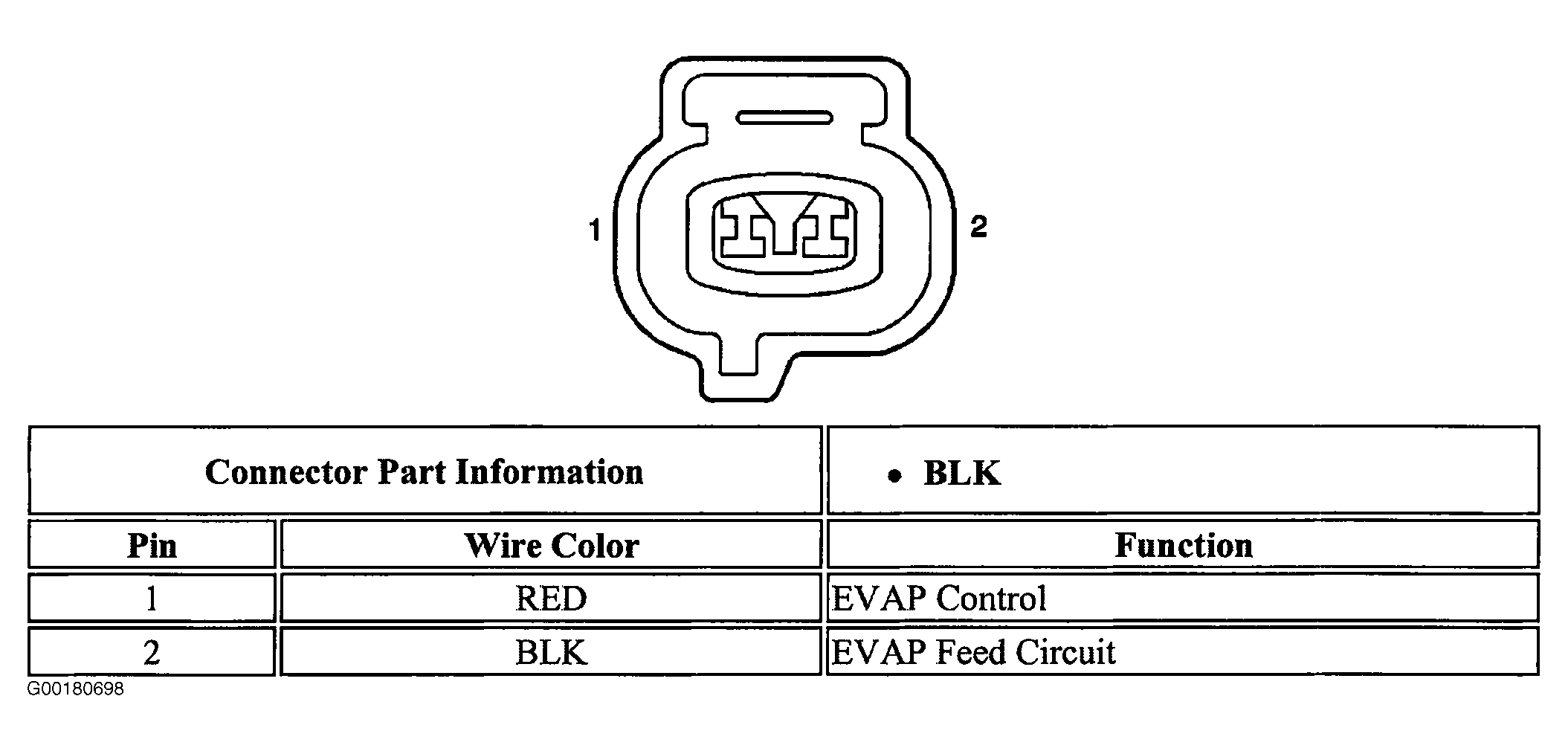

Fig 8: Identifying EVAP Pressure Switching Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

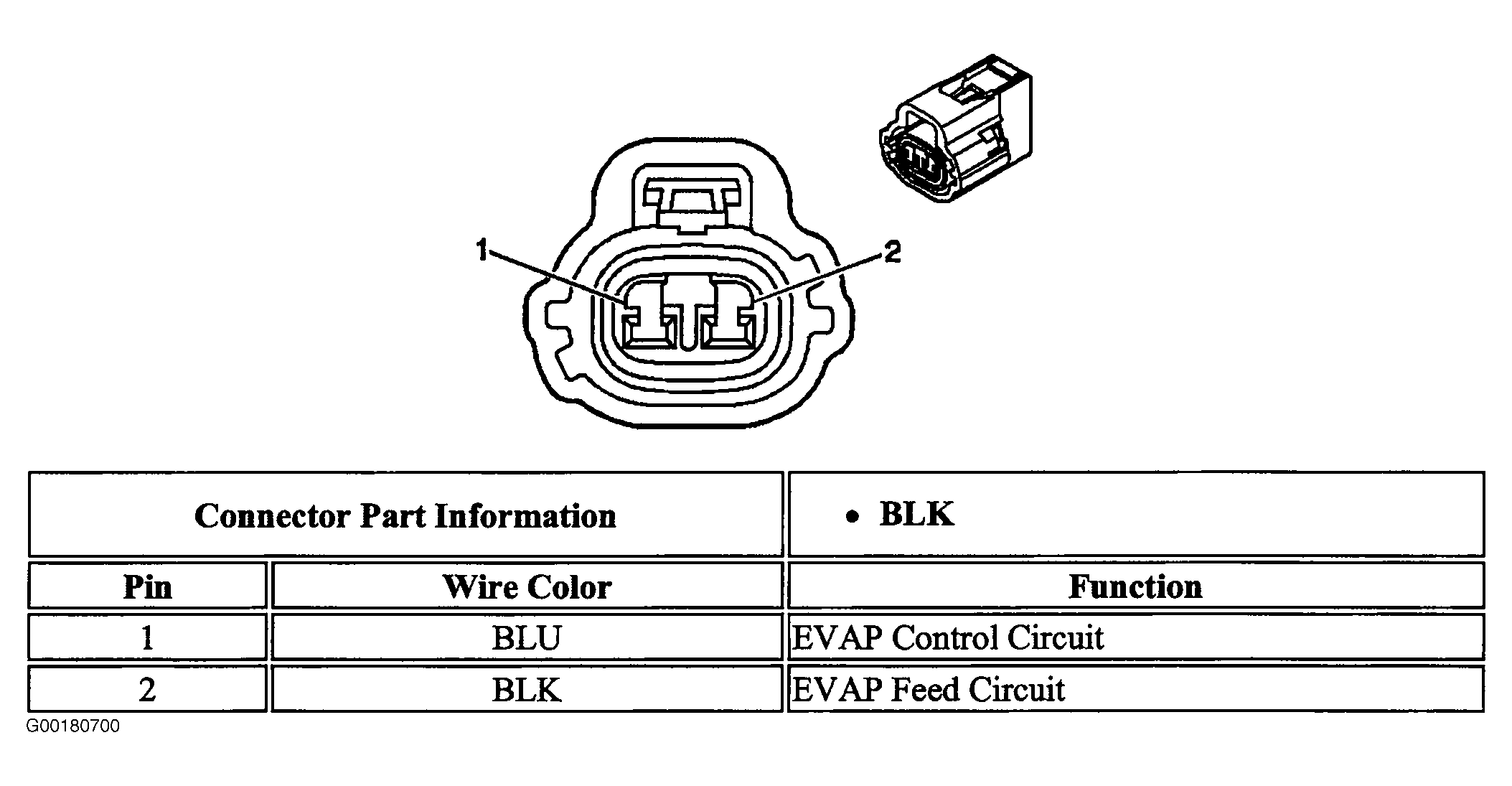

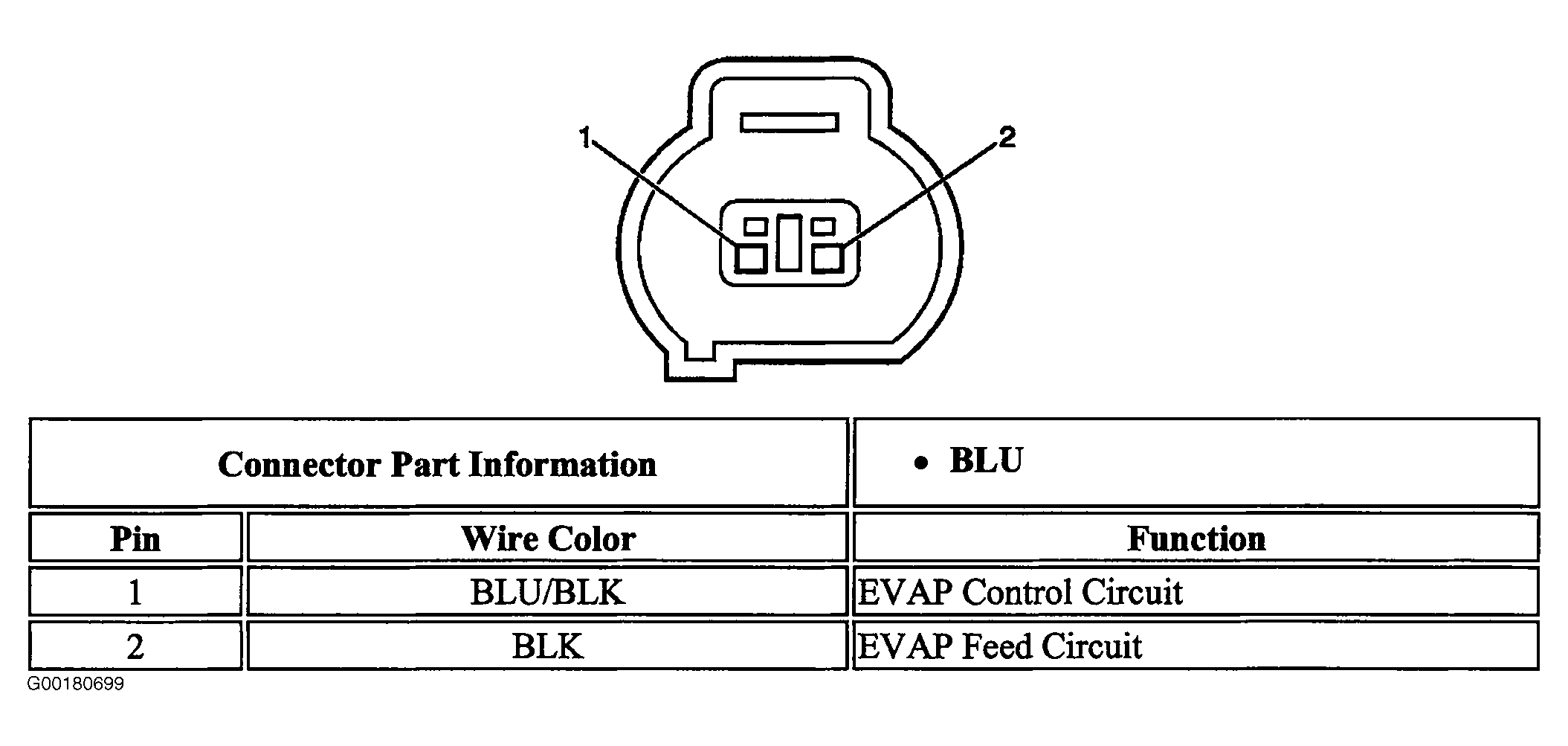

Fig 9: Identifying EVAP Purge Solenoid Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 10: Identifying EVAP Vent Solenoid Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

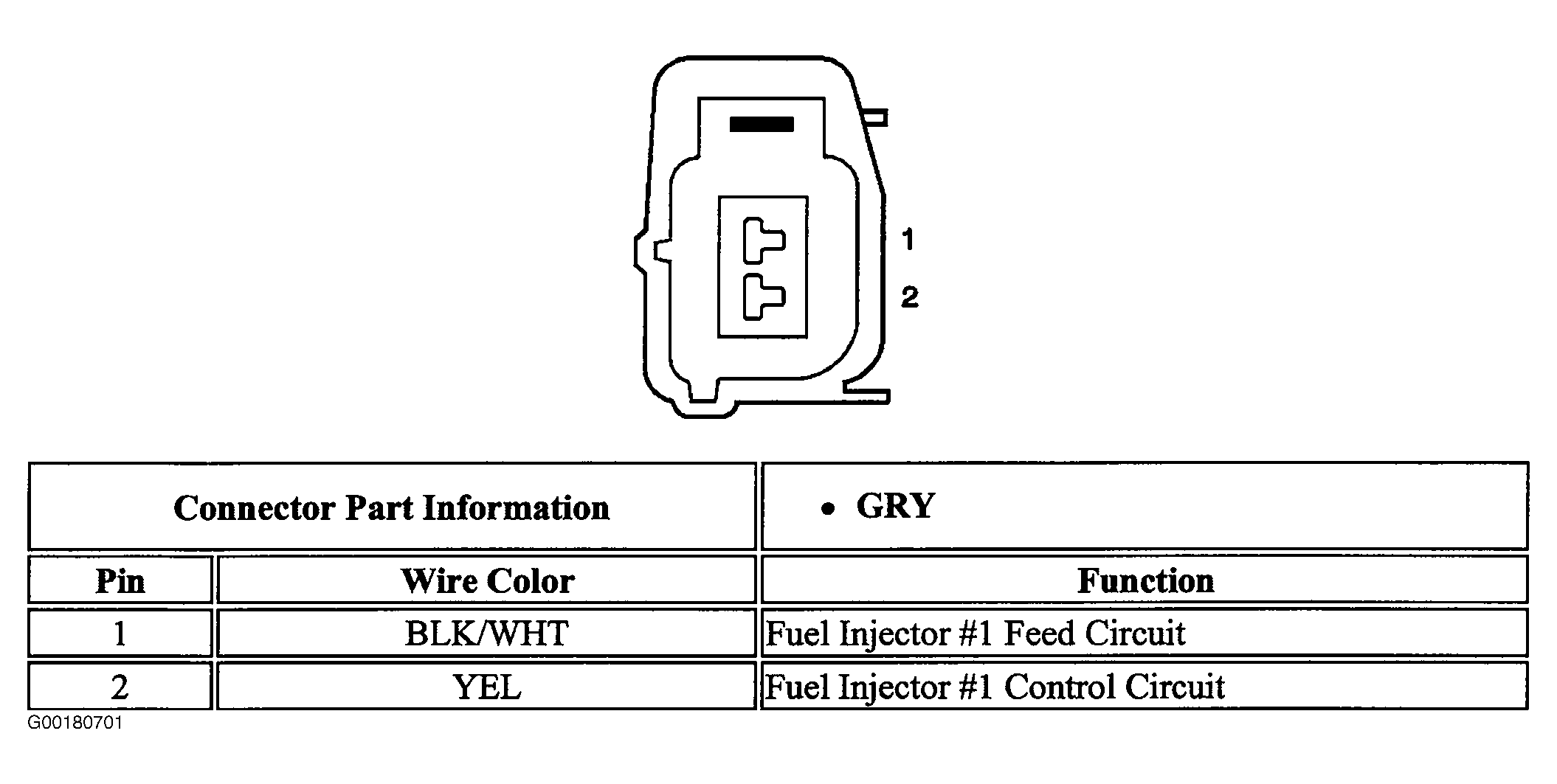

Fig 11: Identifying Fuel Injector No. 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

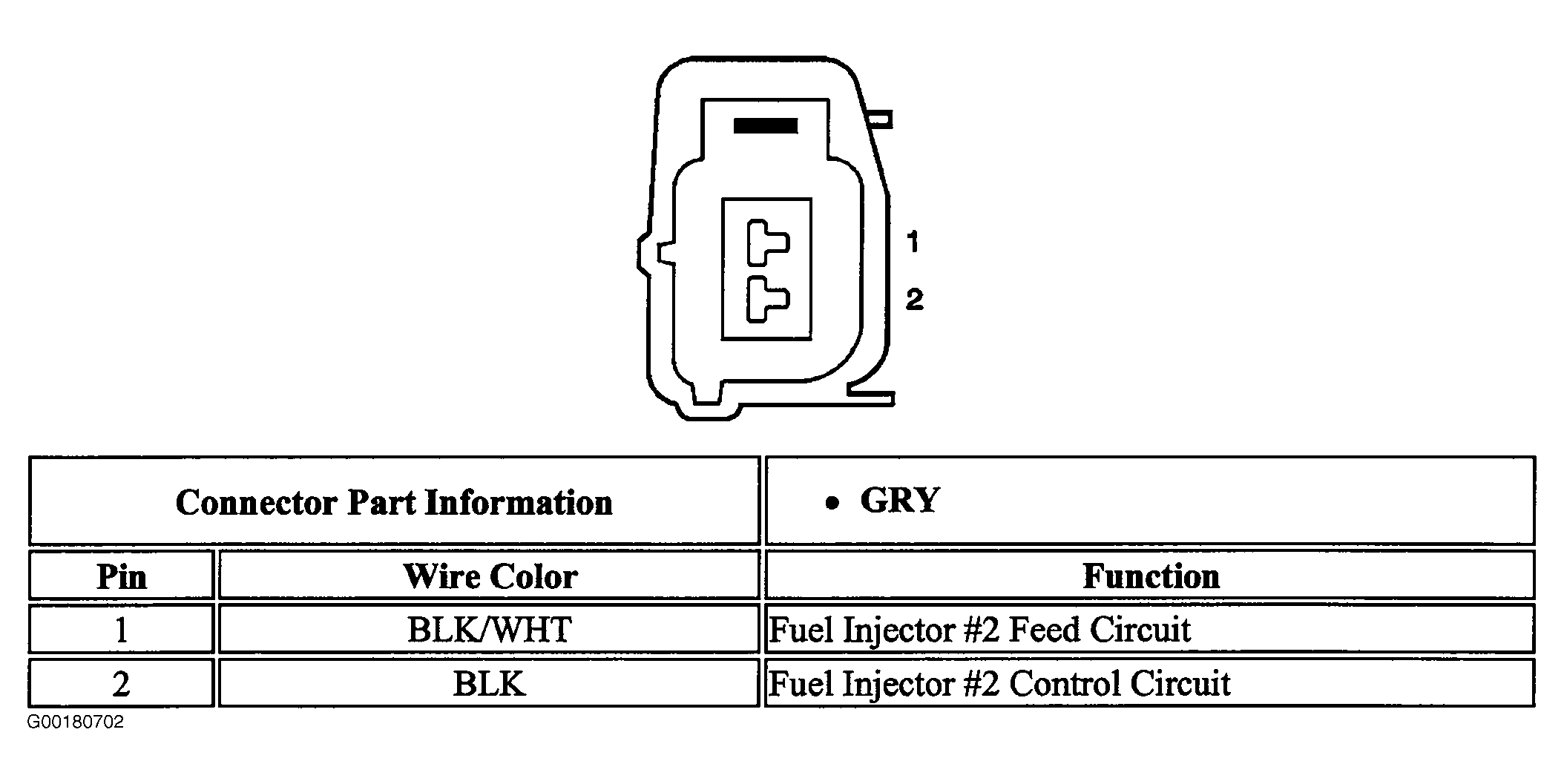

Fig 12: Identifying Fuel Injector No. 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

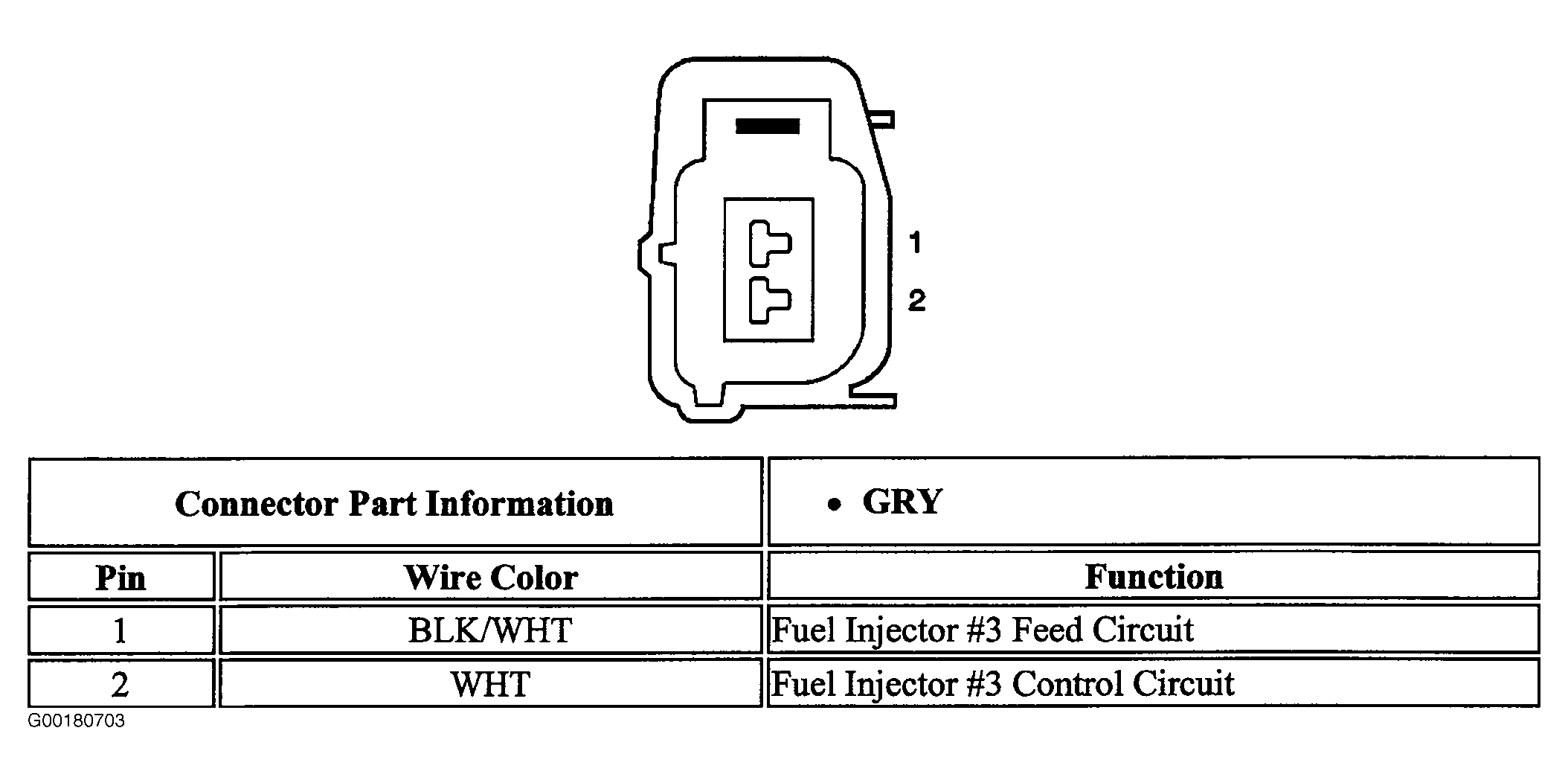

Fig 13: Identifying Fuel Injector No. 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

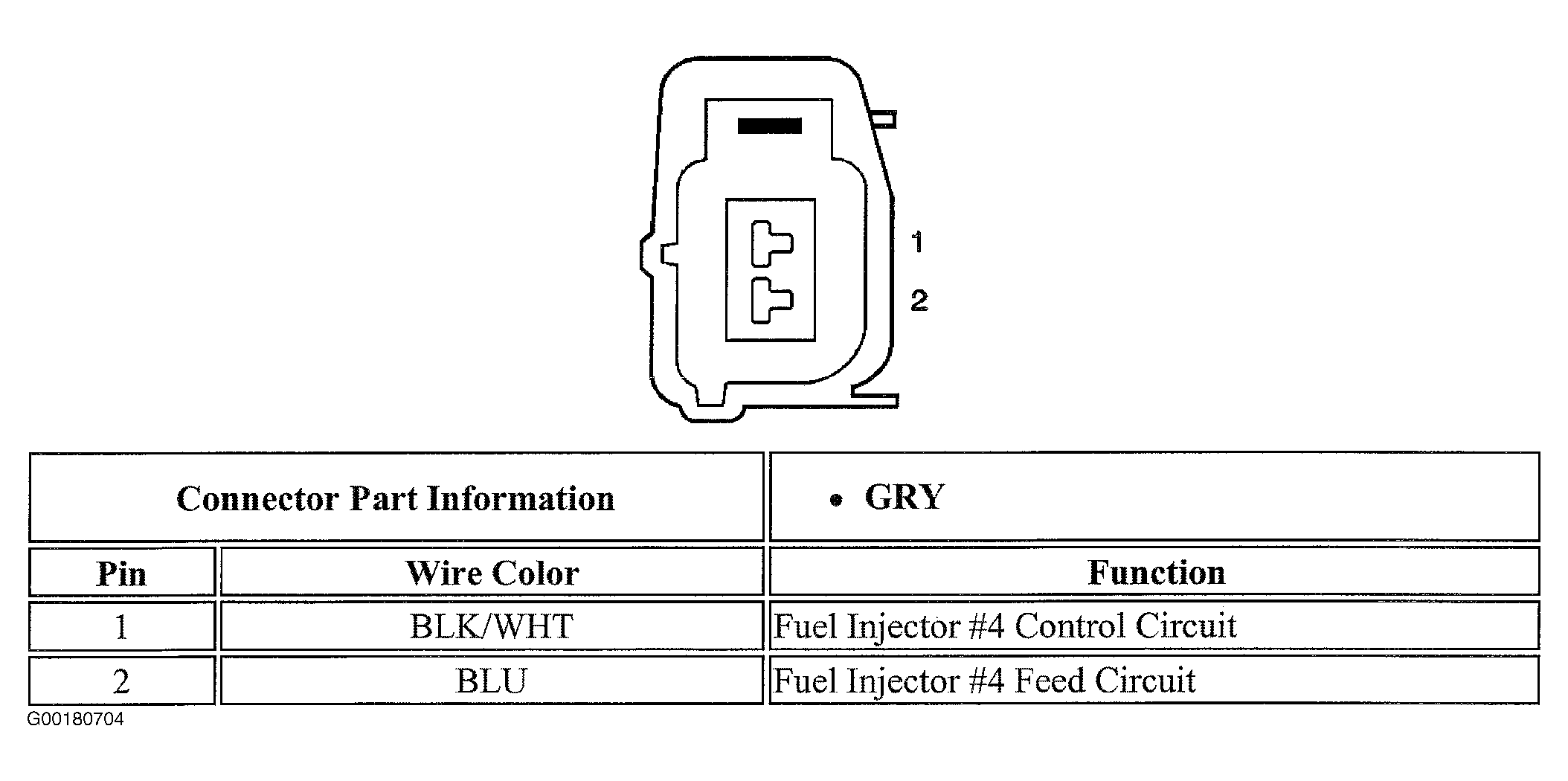

Fig 14: Identifying Fuel Injector No. 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

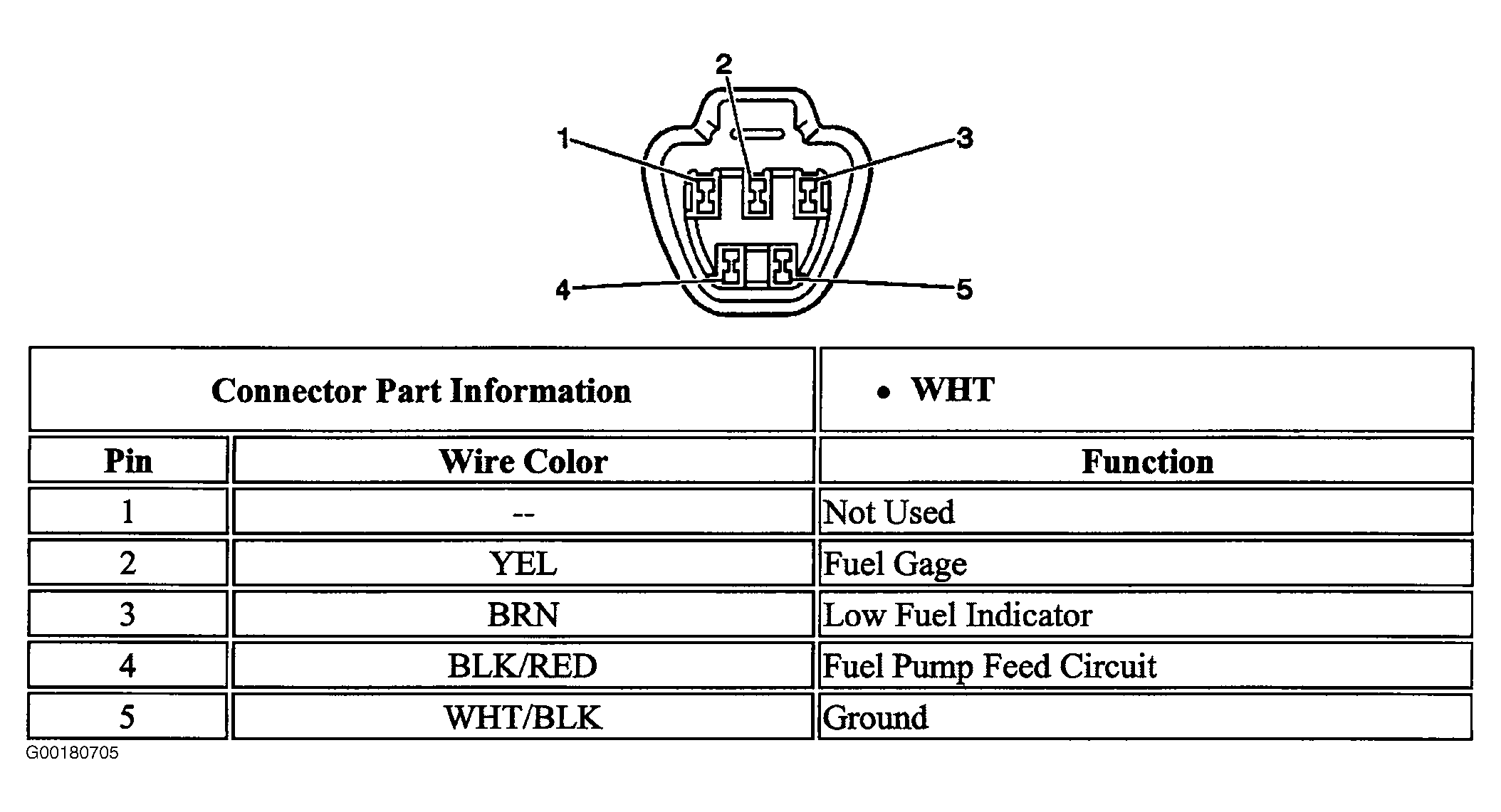

Fig 15: Identifying Fuel Sender Assembly Connector Terminals
Courtesy of GENERAL MOTORS CORP.

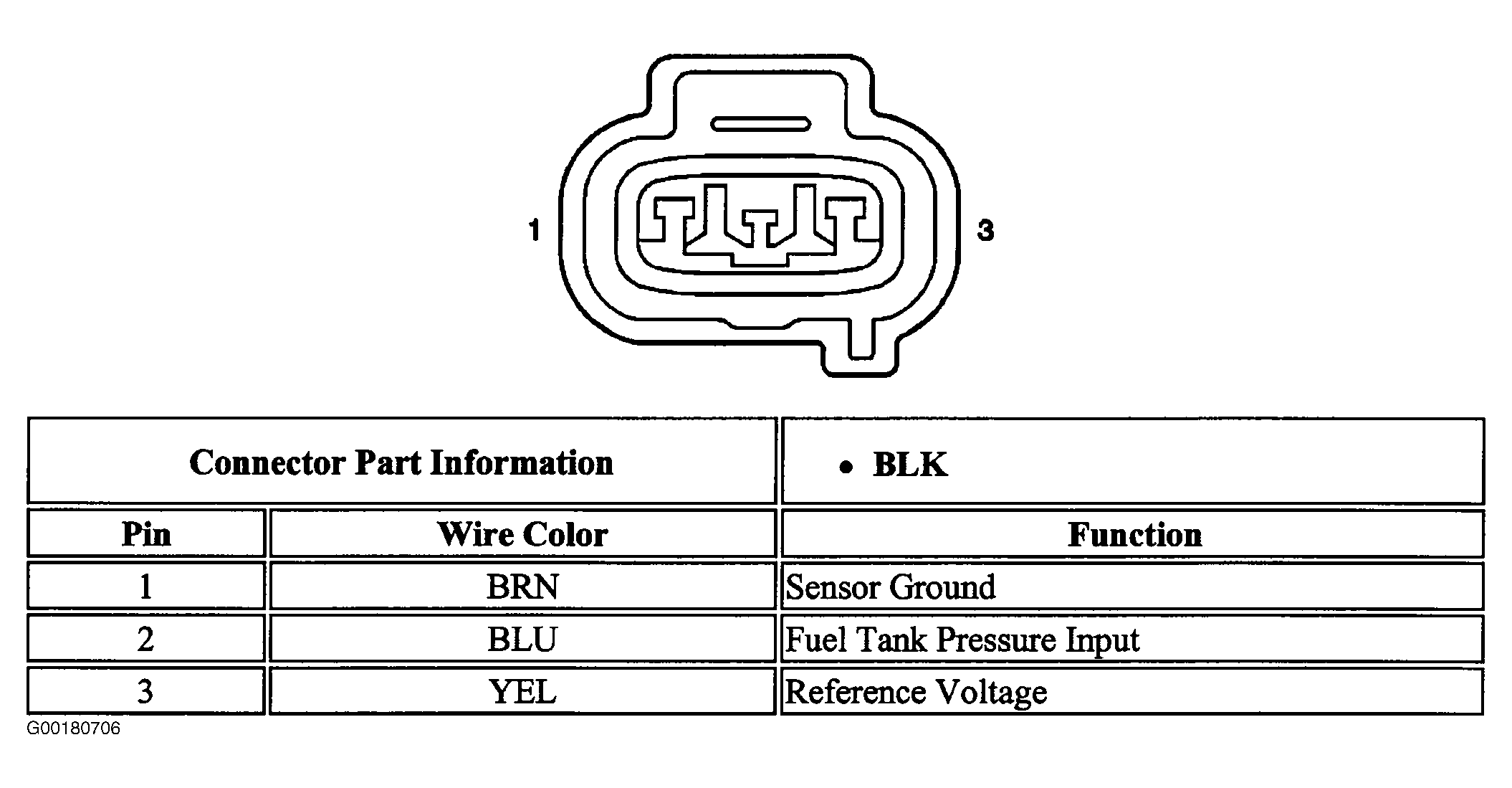

Fig 16: Identifying Fuel Tank Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

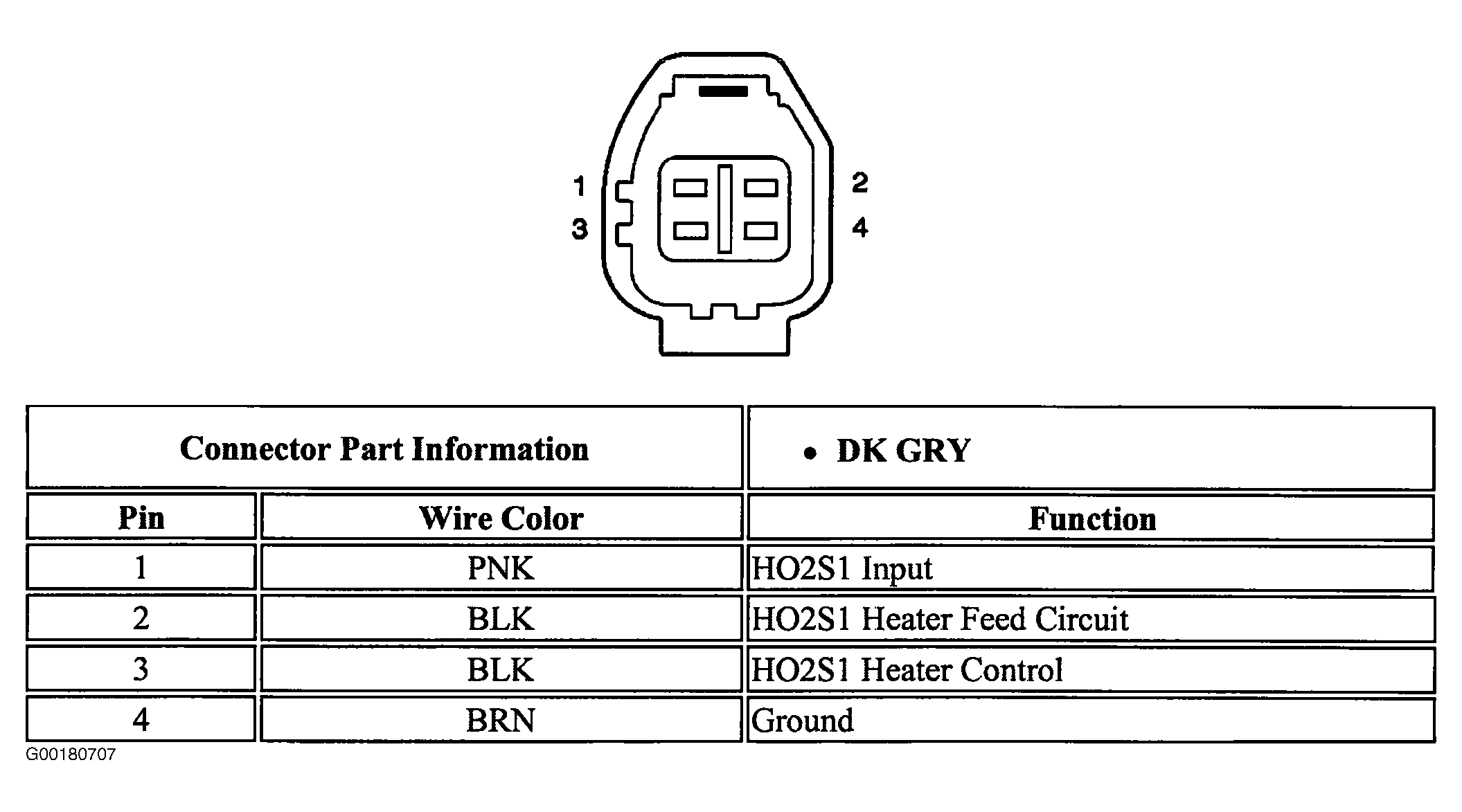

Fig 17: Identifying Heated Oxygen Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

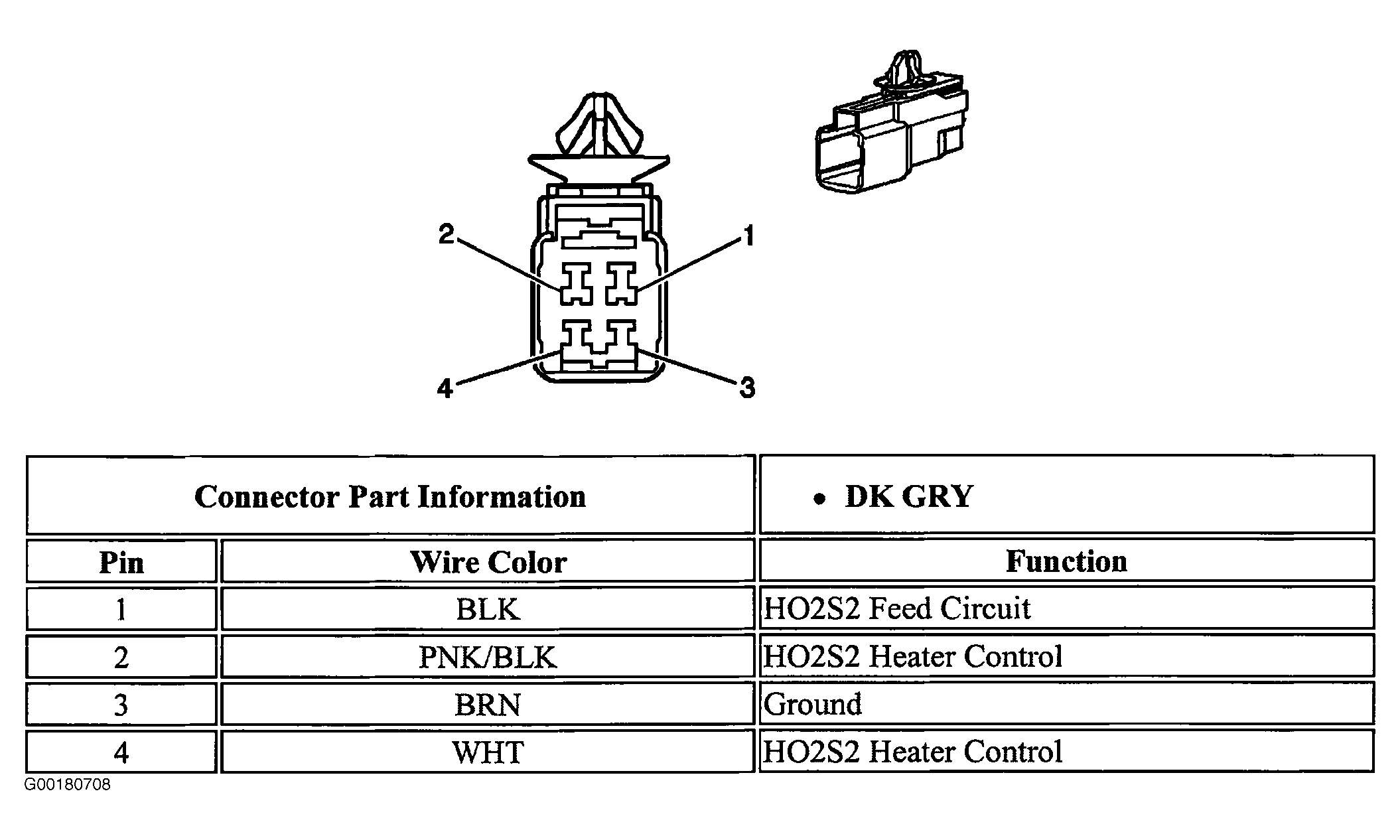

Fig 18: Identifying Heated Oxygen Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

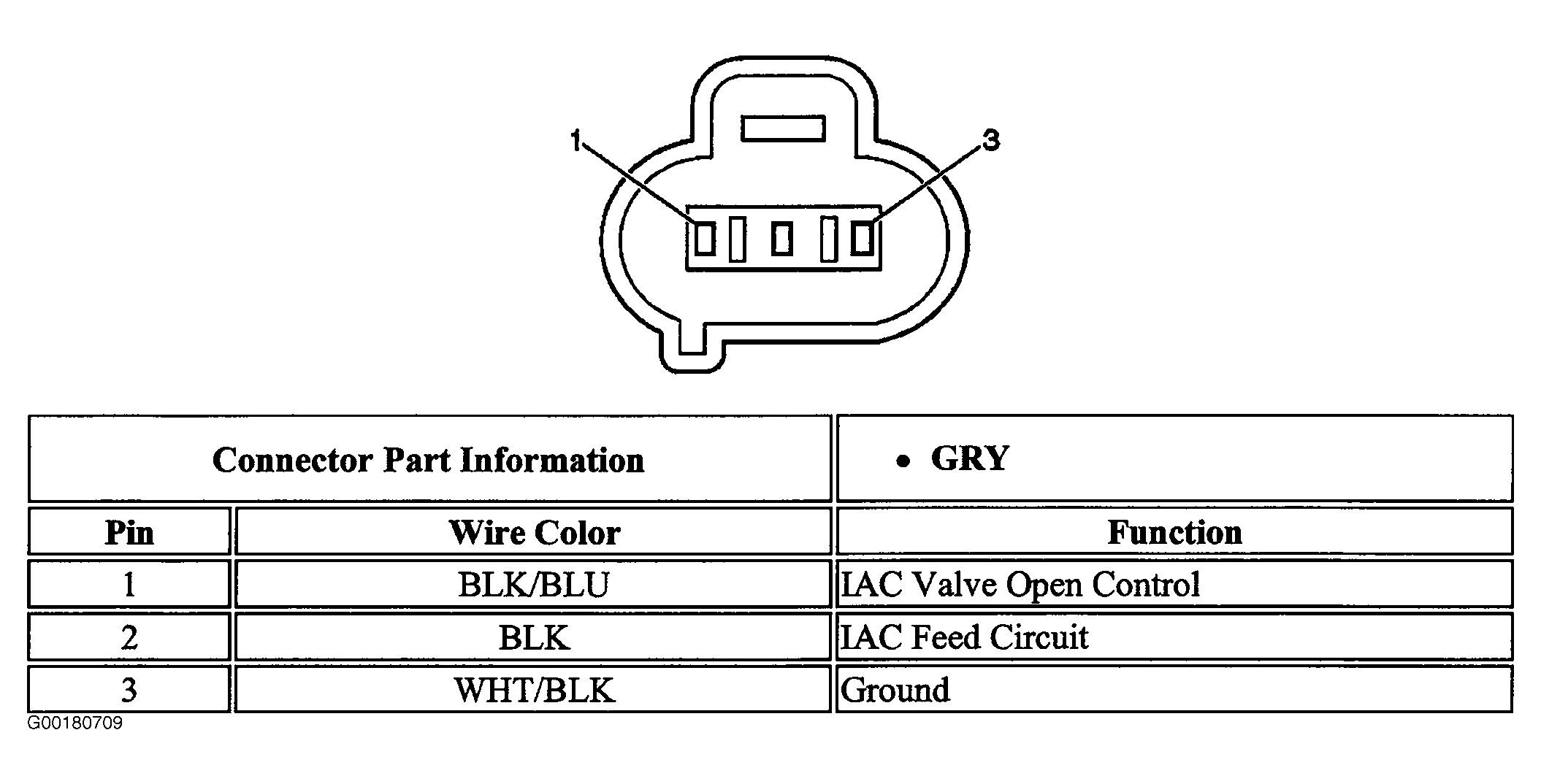

Fig 19: Identifying Idle Air Control Motor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

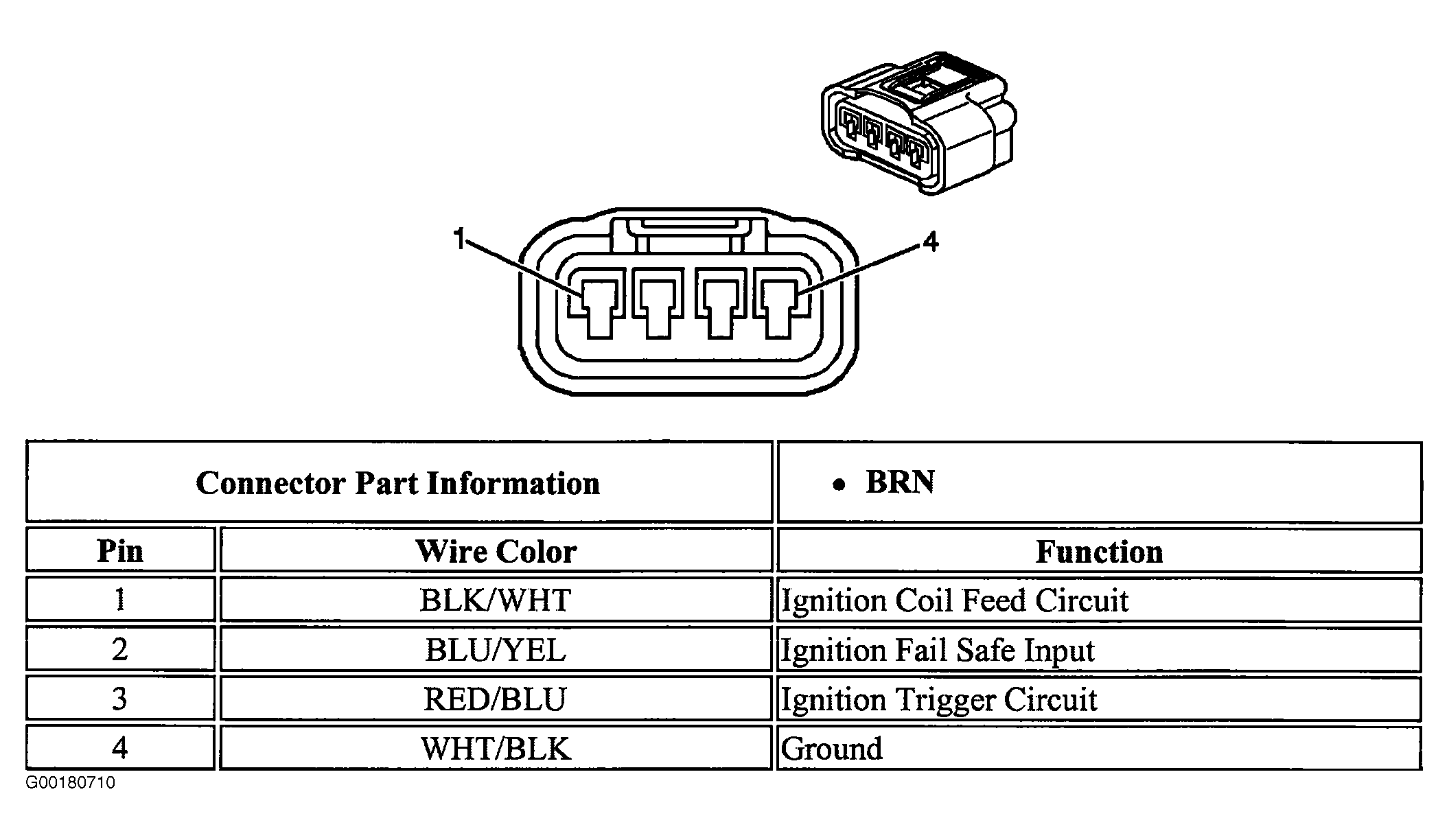

Fig 20: Identifying Ignition Coil 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 21: Identifying Ignition Coil 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 22: Identifying Ignition Coil 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying Ignition Coil 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

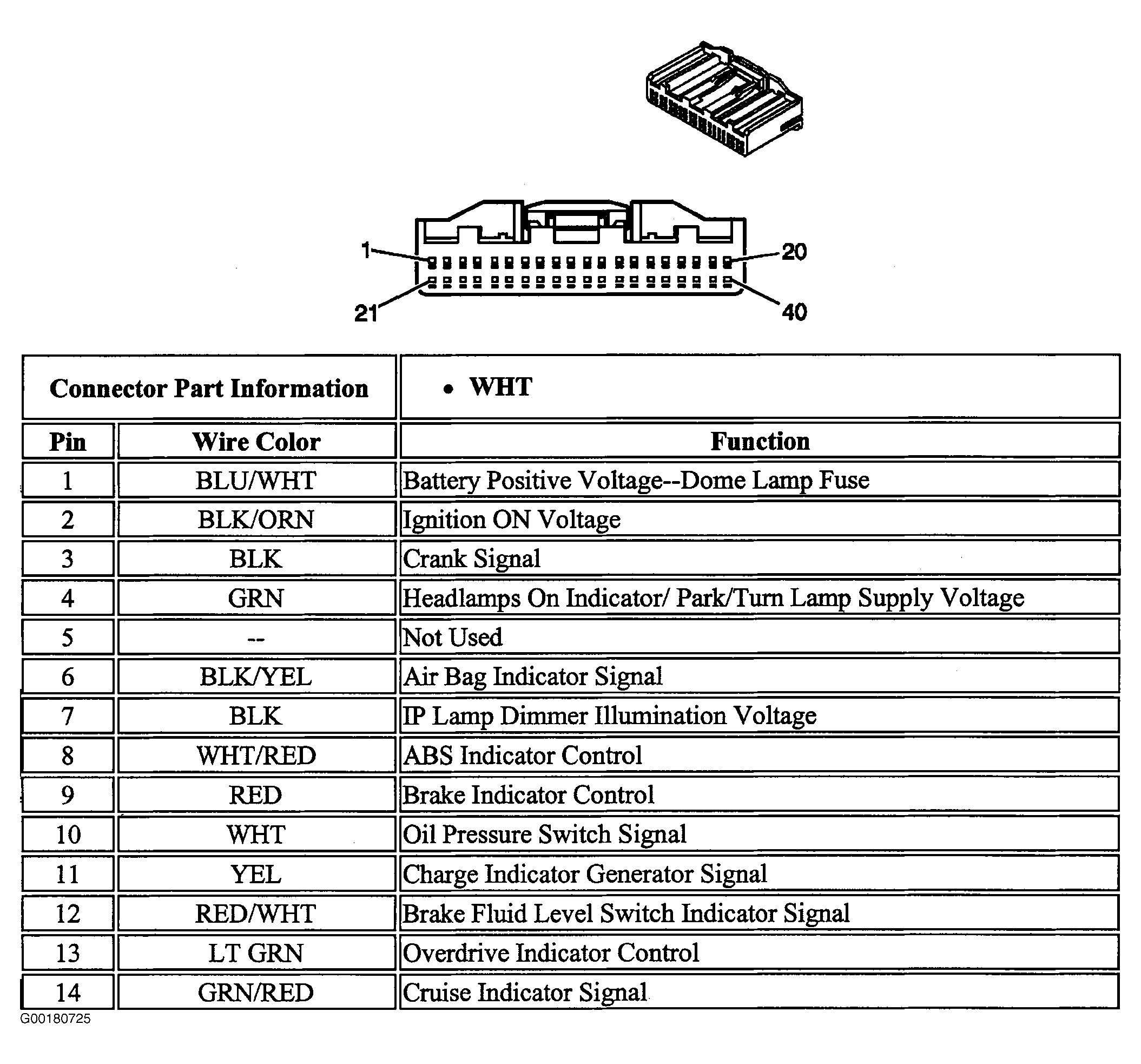

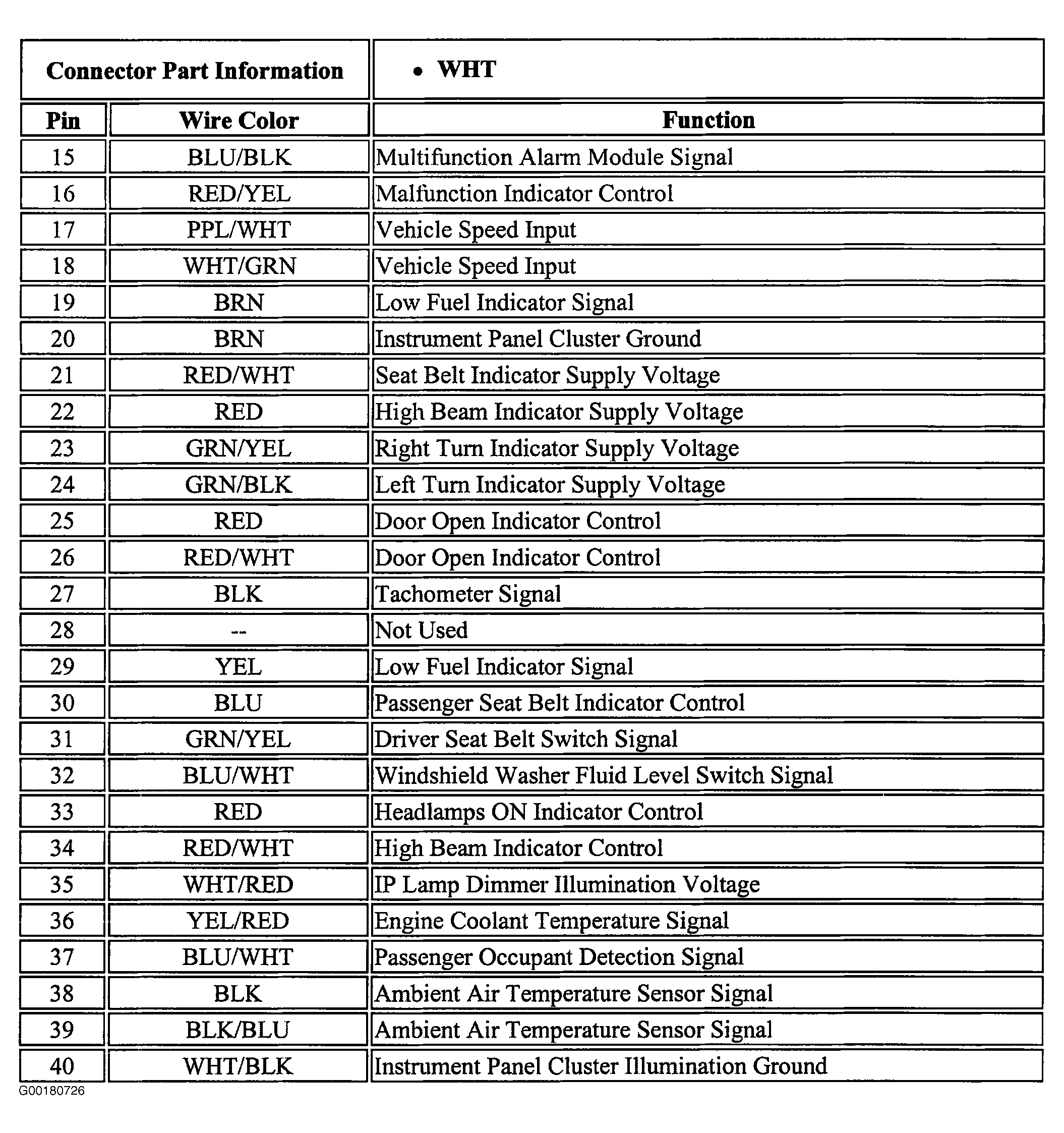

Fig 24: Identifying Instrument Panel Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 25: Identifying Instrument Panel Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

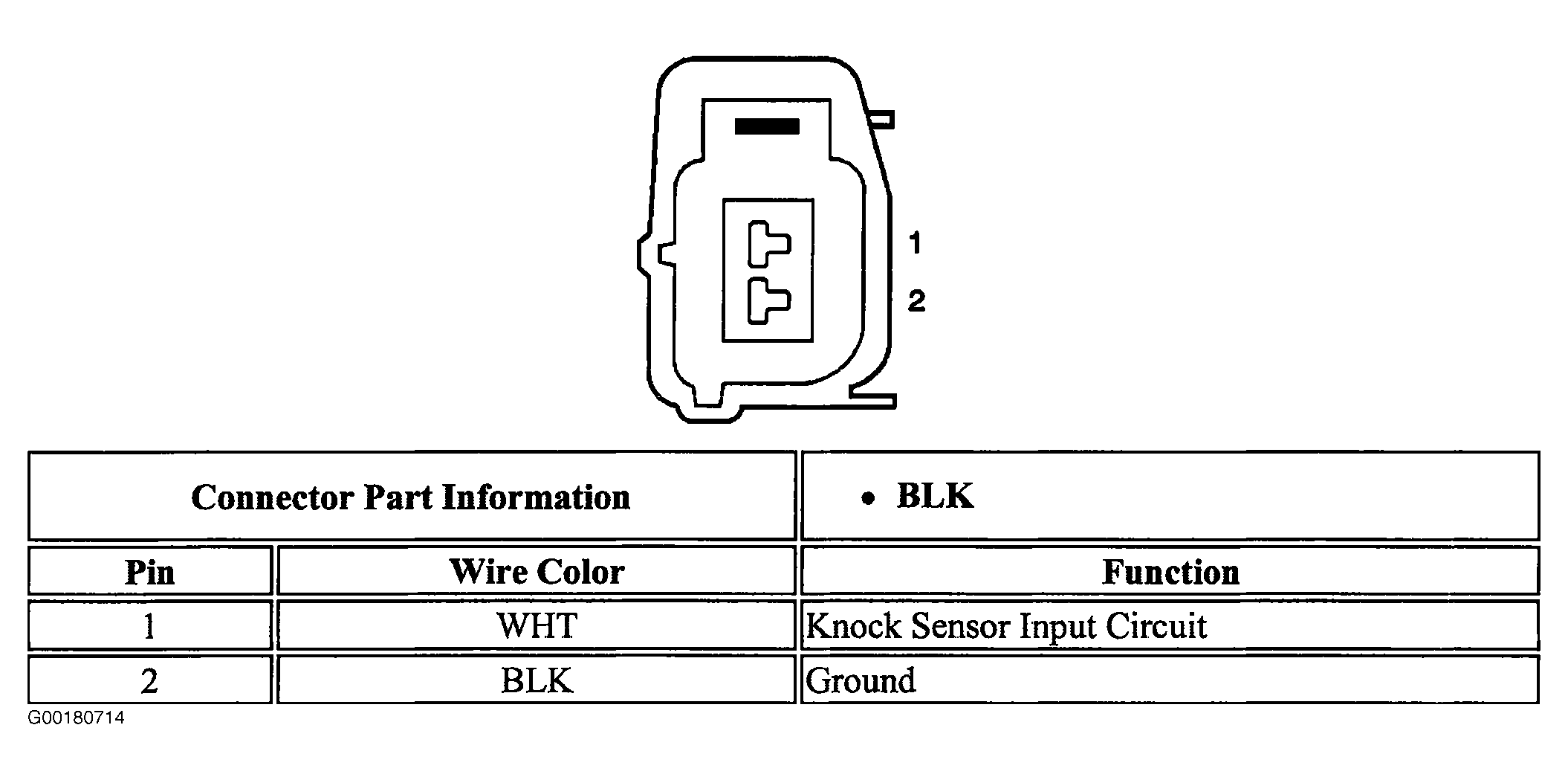

Fig 26: Identifying Knock Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

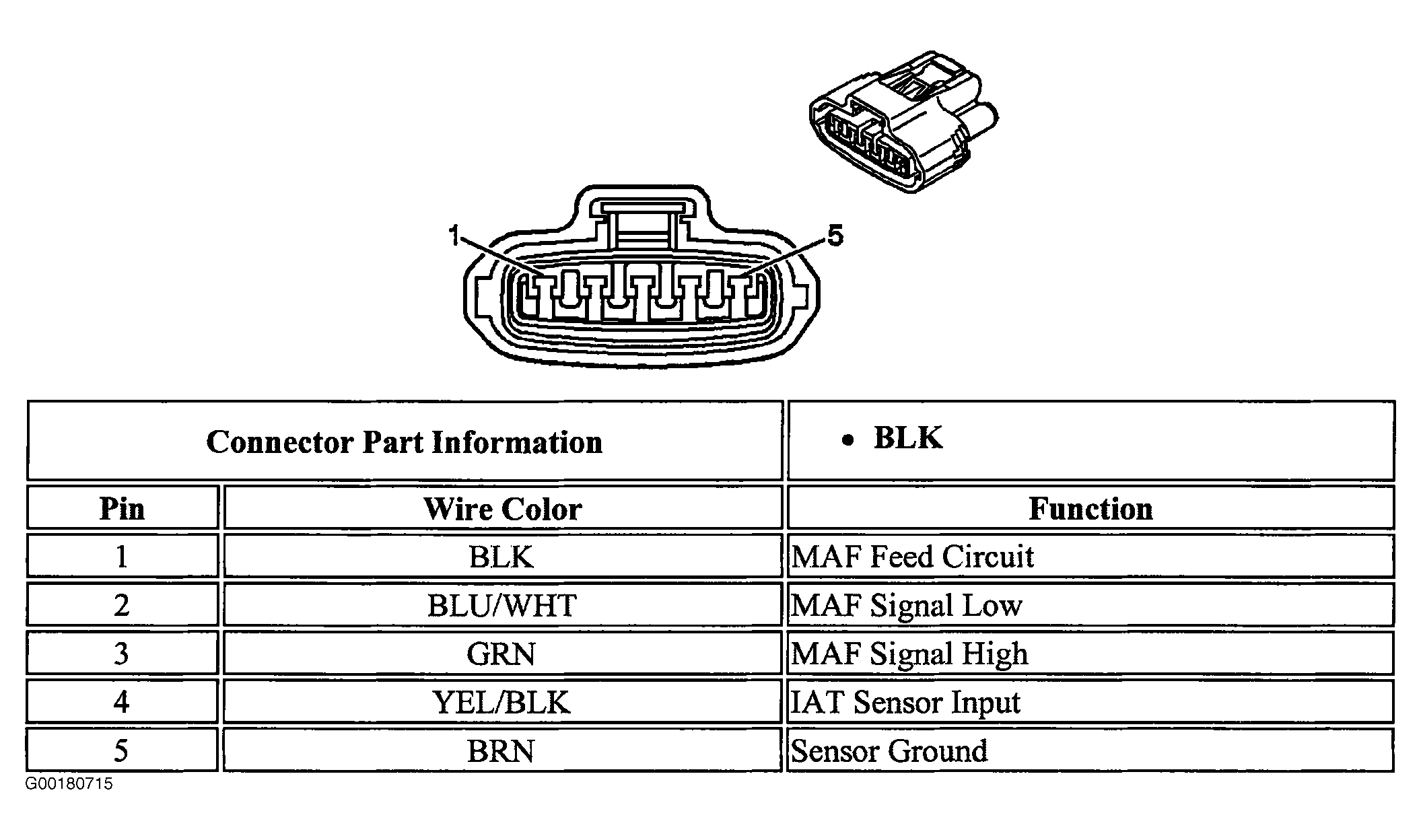

Fig 27: Identifying Mass Air Flow Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

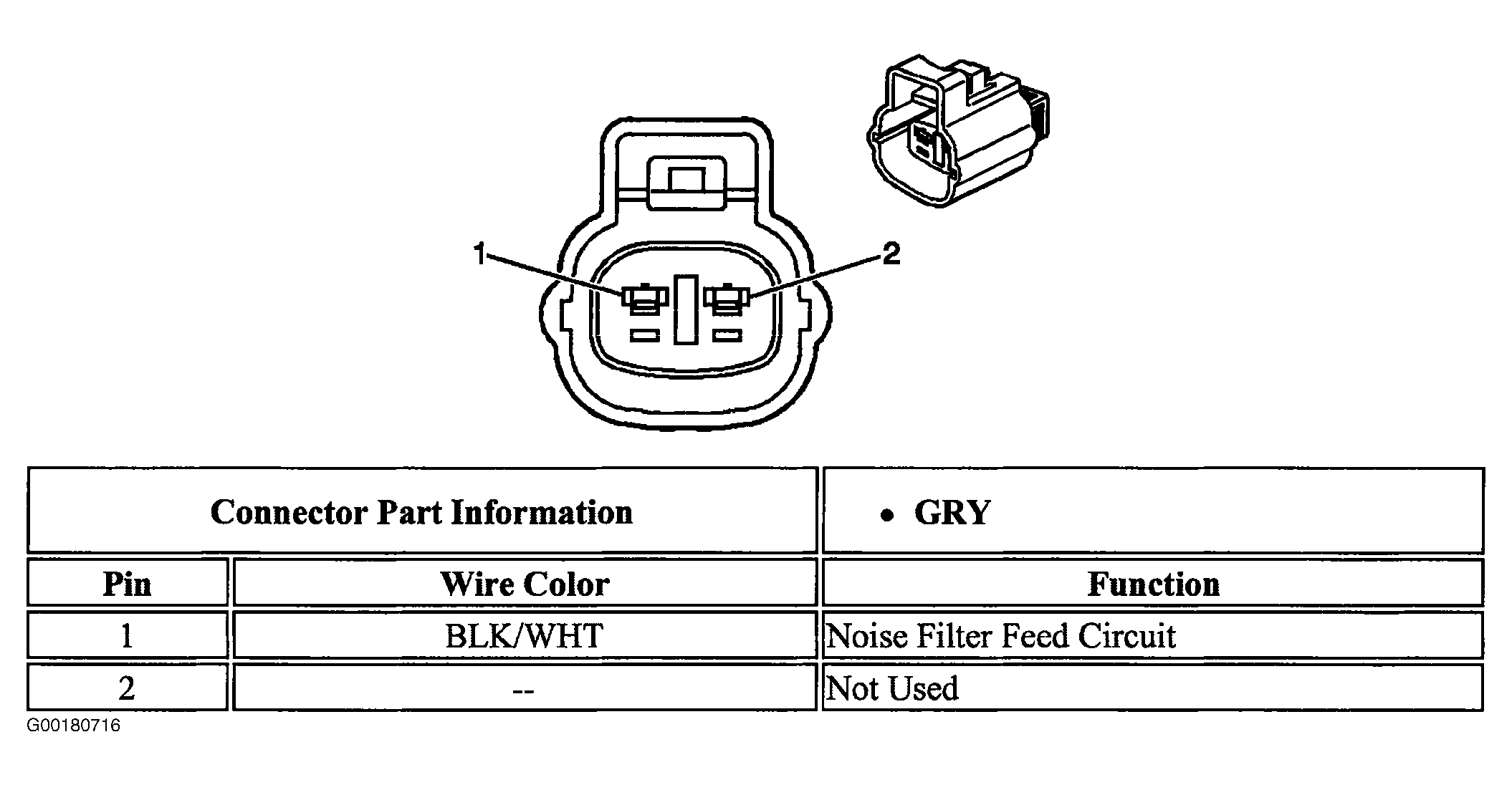

Fig 28: Identifying Noise Filter Connector Terminals
Courtesy of GENERAL MOTORS CORP.

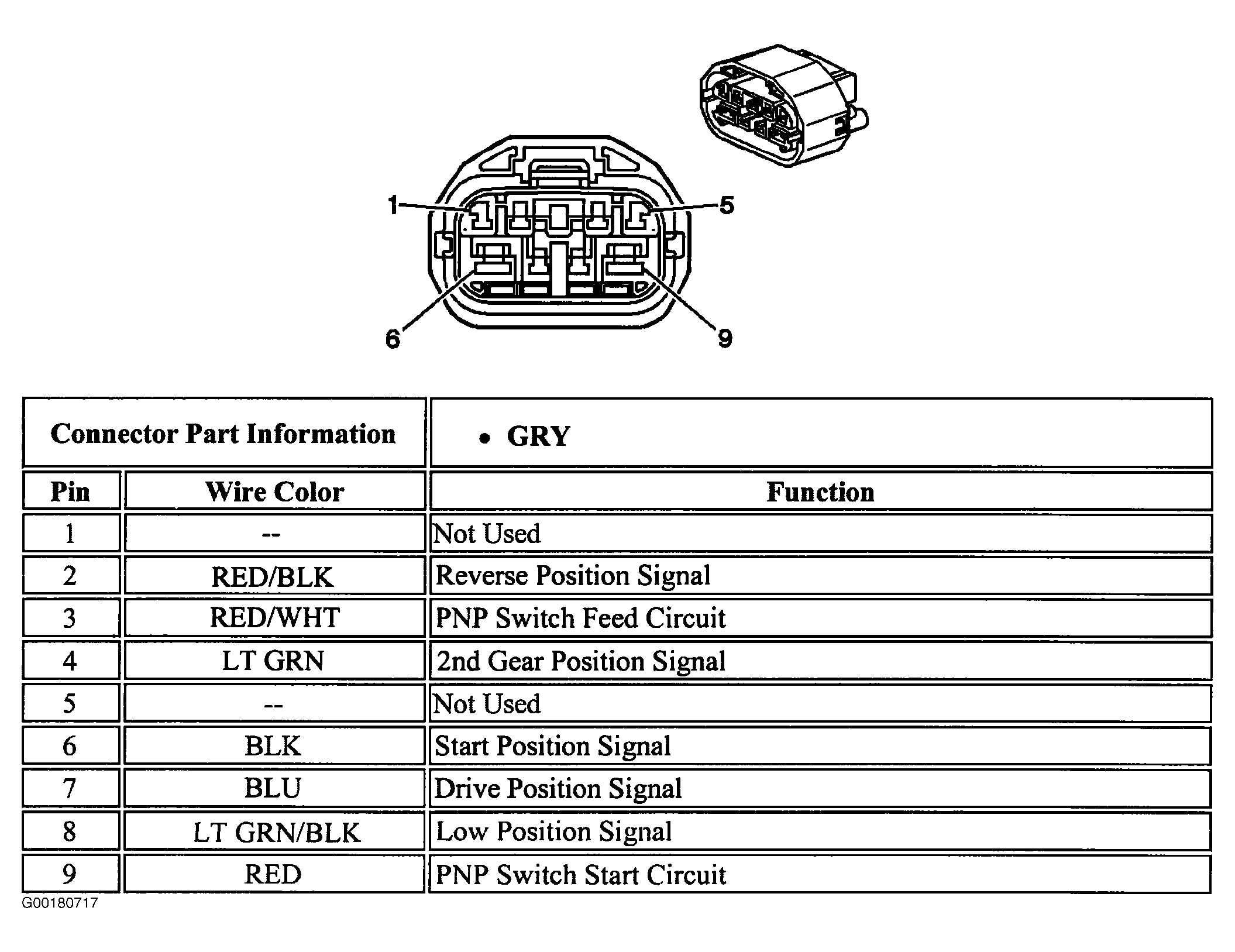

Fig 29: Identifying Park/Neutral Position Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.

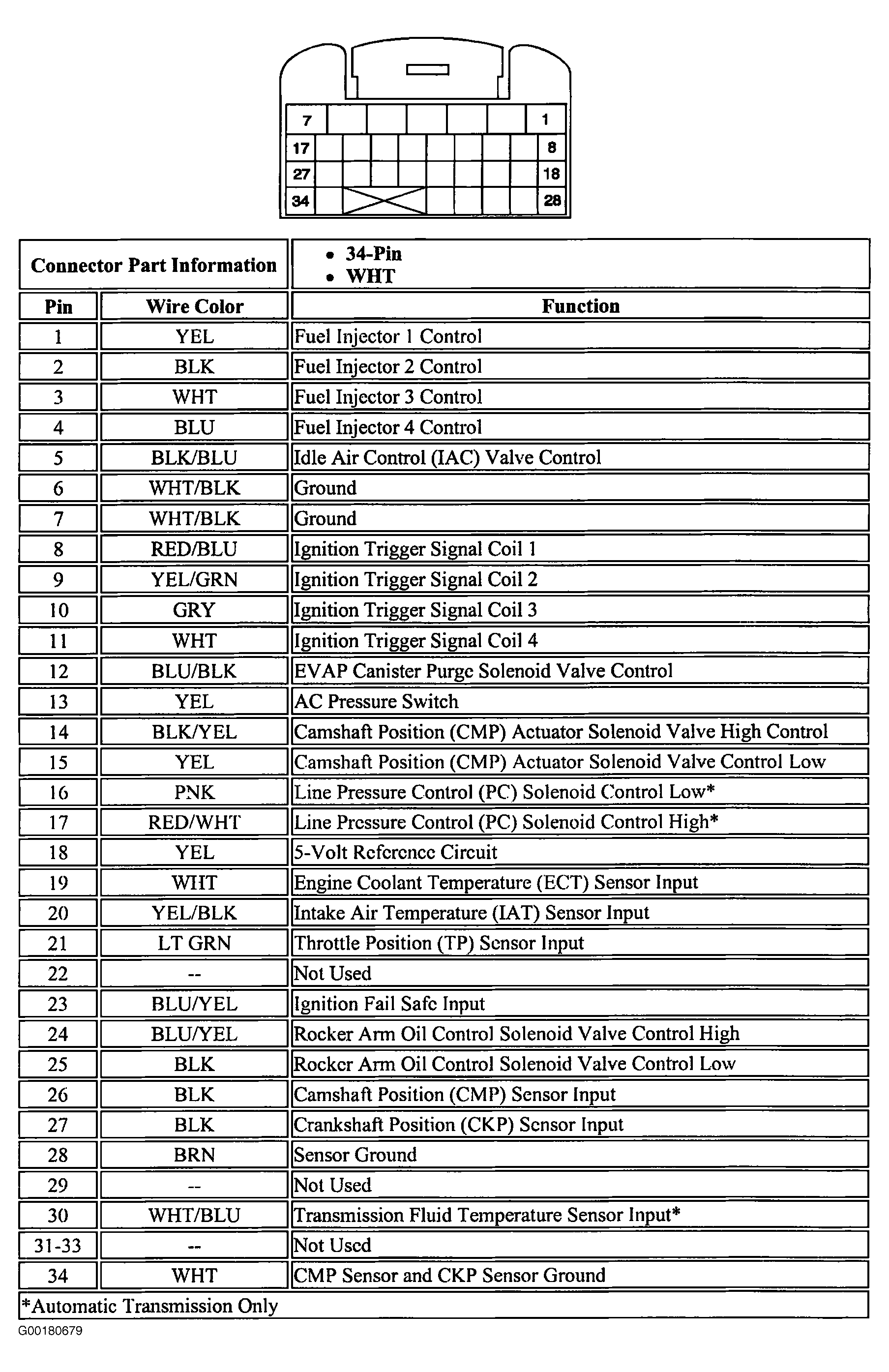

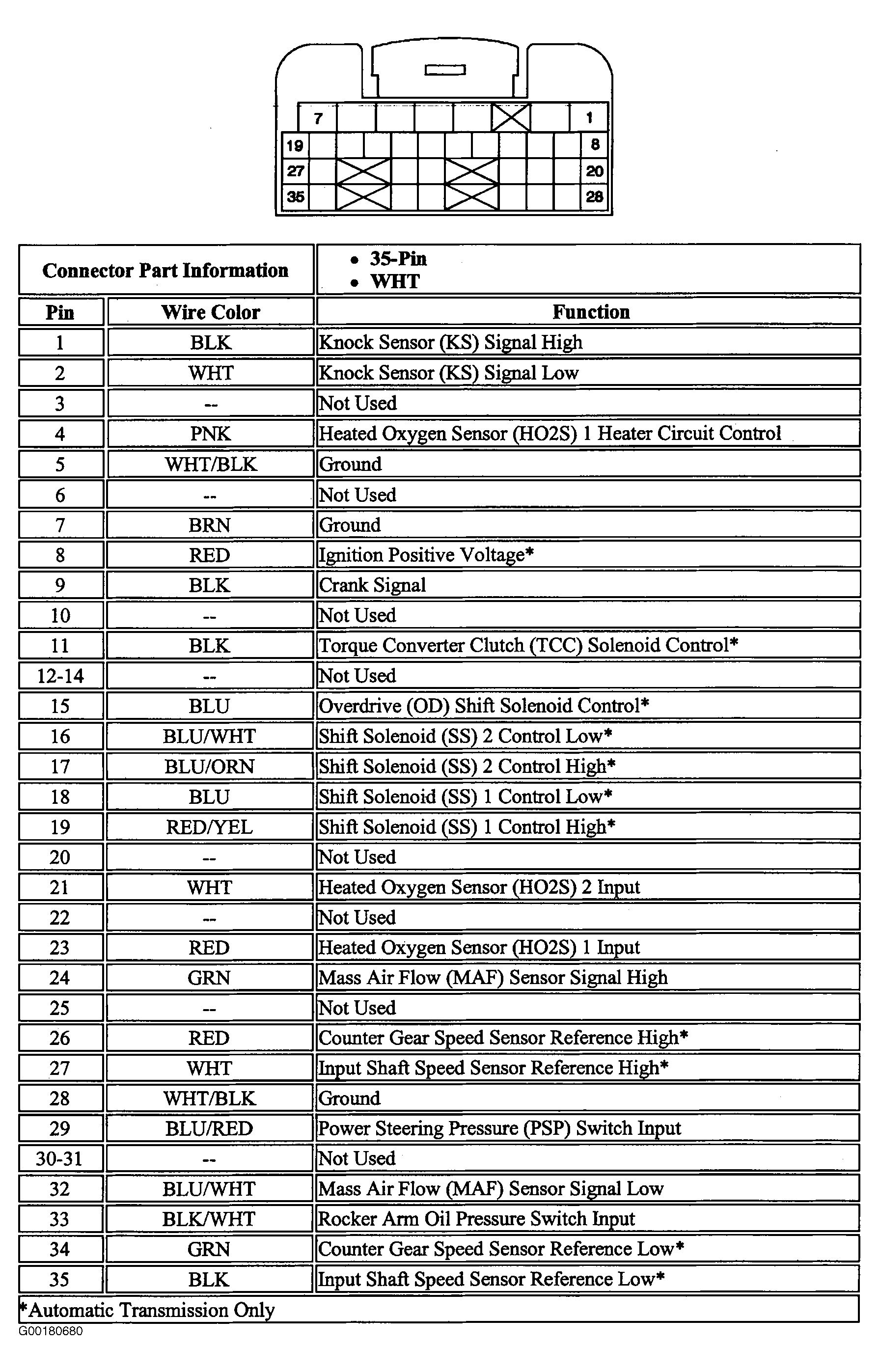

Fig 30: Identifying Power Control Module Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

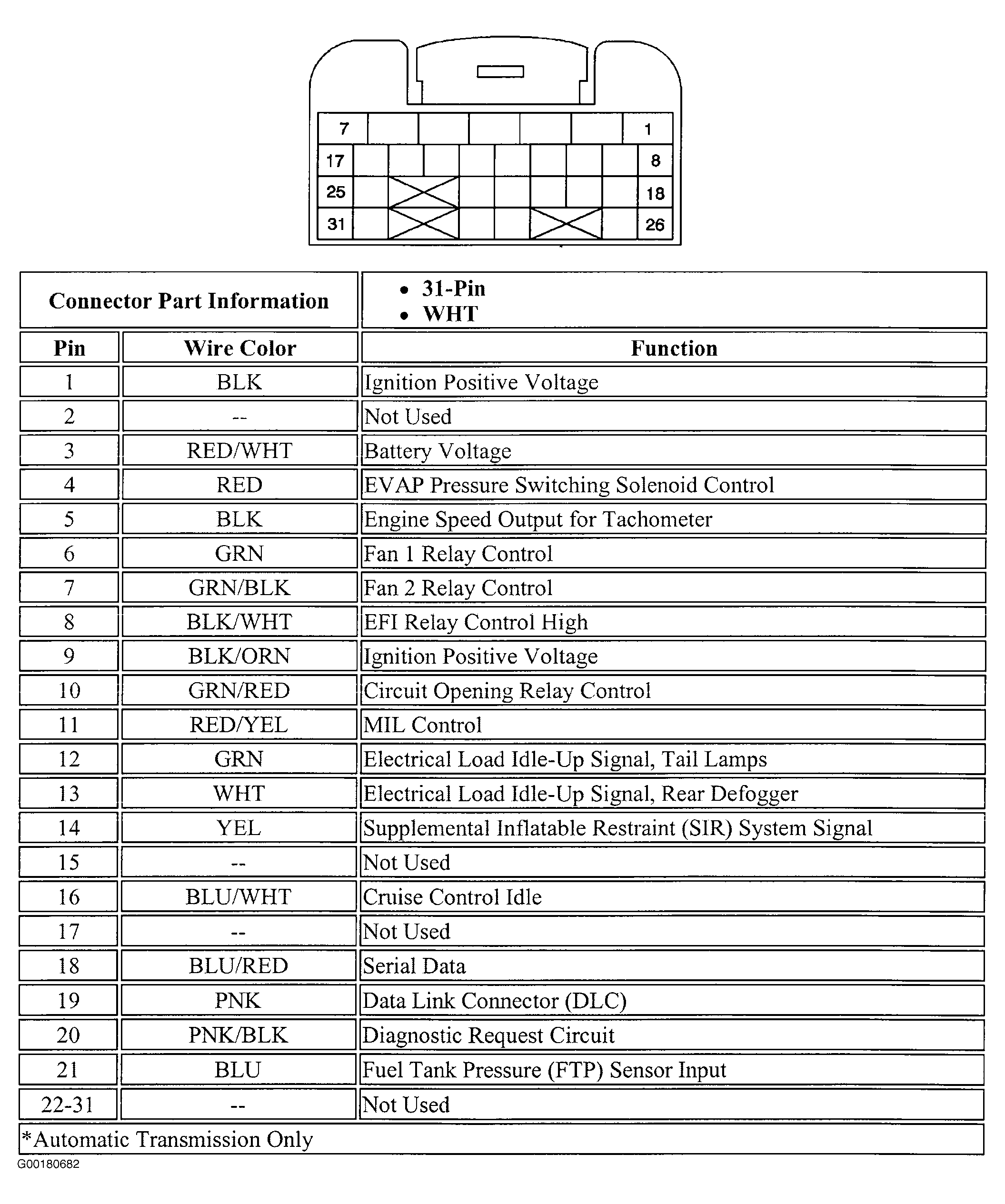

Fig 31: Identifying Powertrain Control Module Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

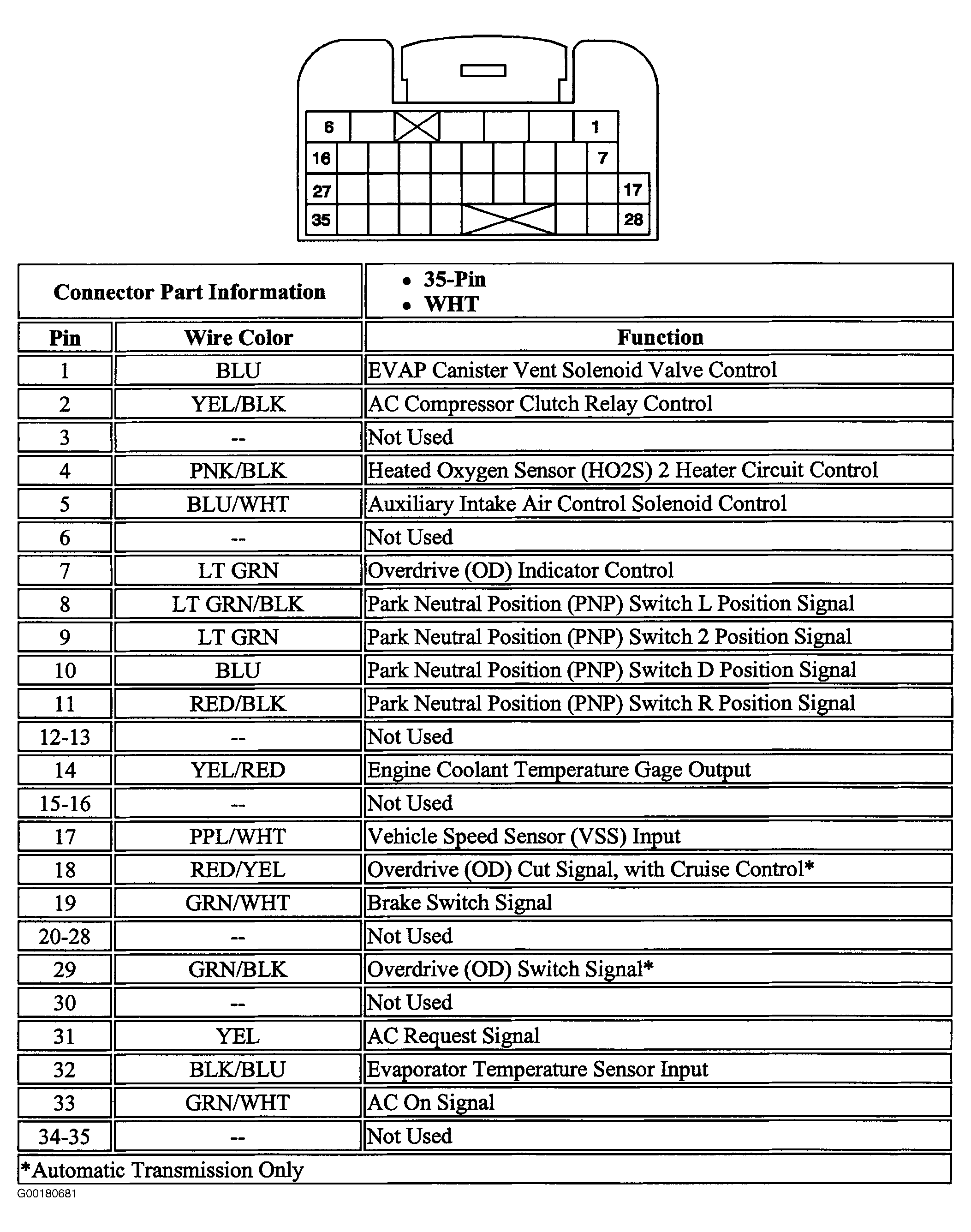

Fig 32: Identifying Powertrain Control Module Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 33: Identifying Powertrain Control Module Connector C4 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 34: Identifying Rocker Arm Oil Control Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 35: Identifying Throttle Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

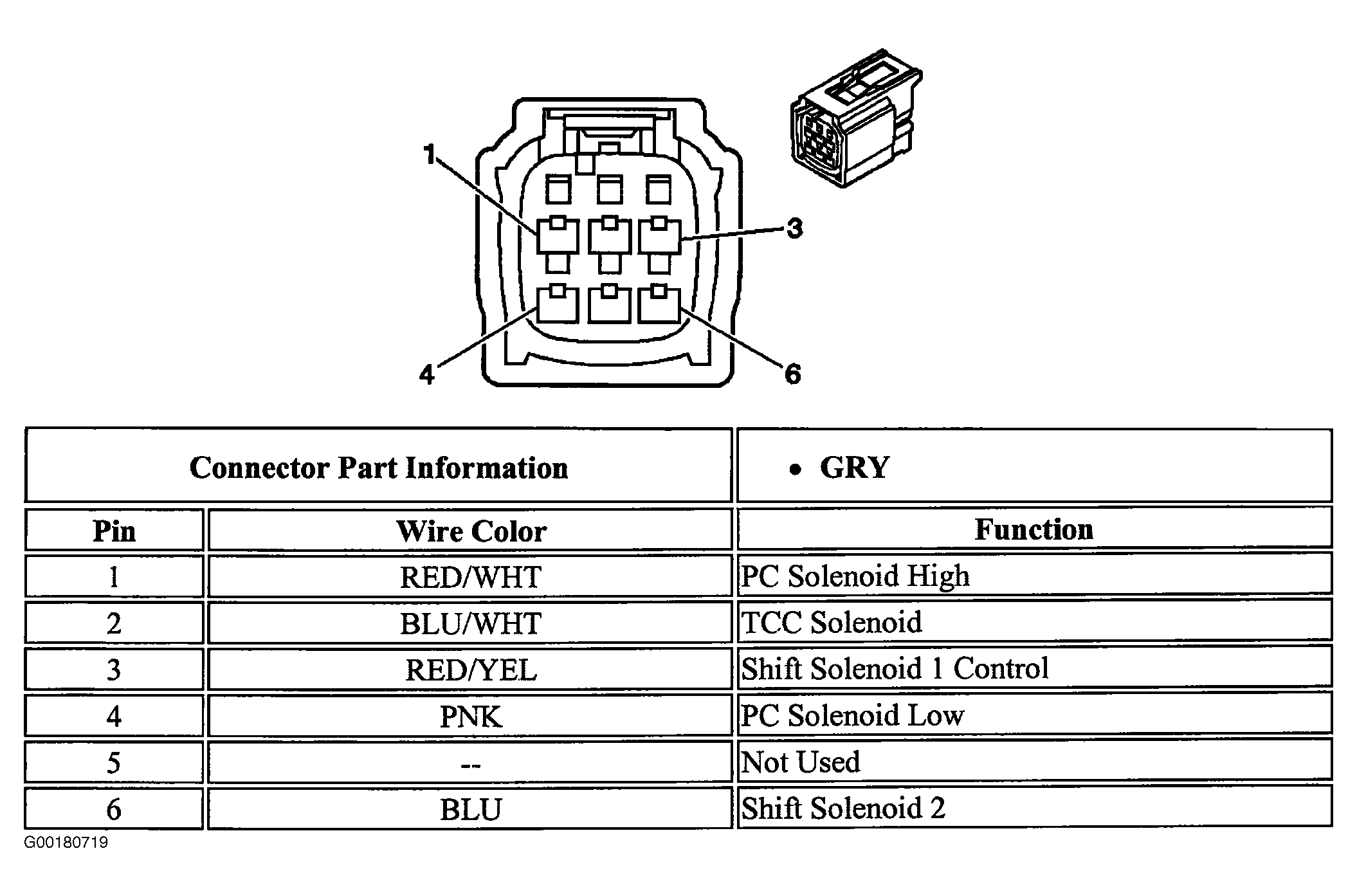

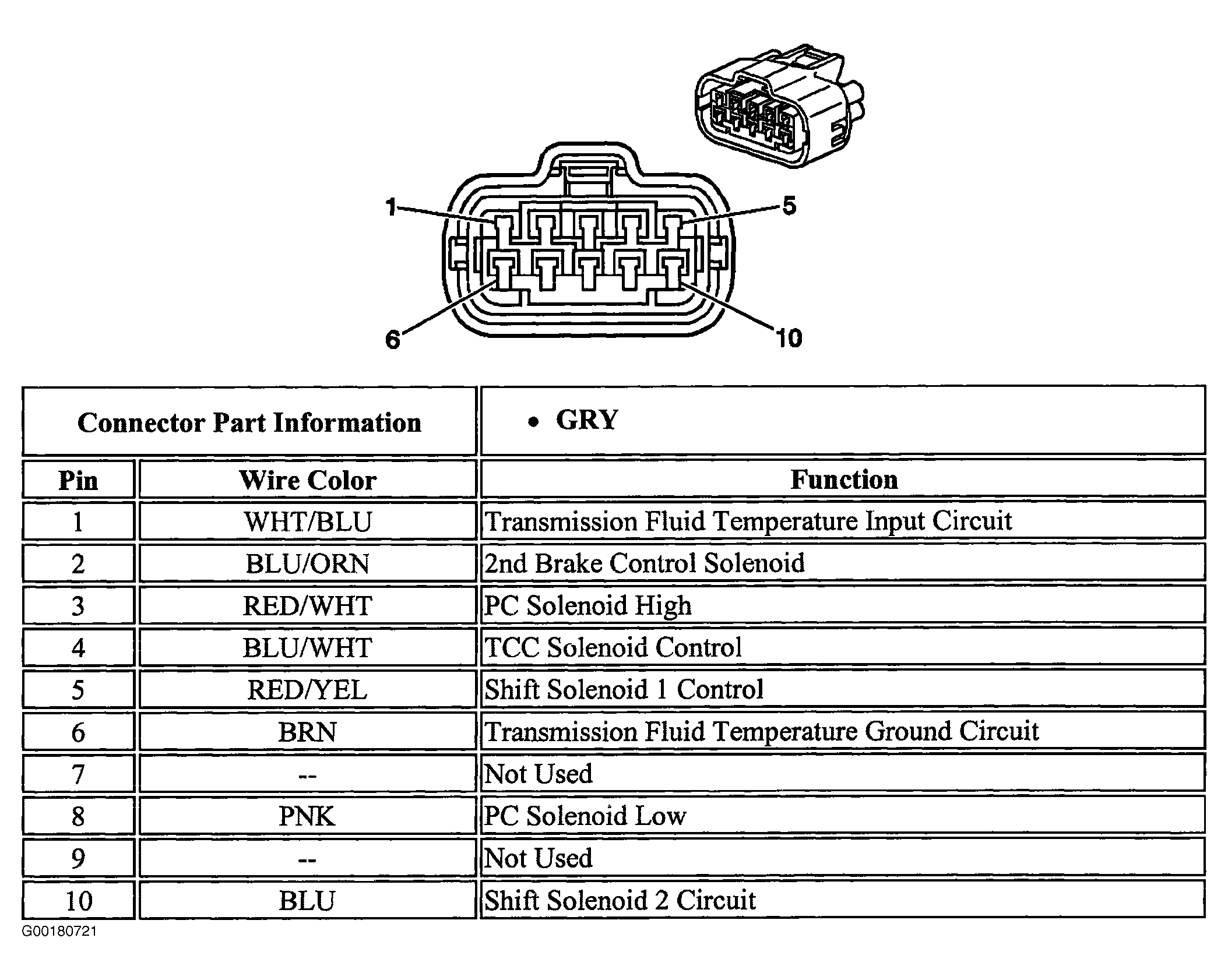

Fig 36: Identifying Transmission Connector Terminals (FWD)
Courtesy of GENERAL MOTORS CORP.
Fig 37: Identifying Transmission Connector Terminals (AWD)
Courtesy of GENERAL MOTORS CORP.

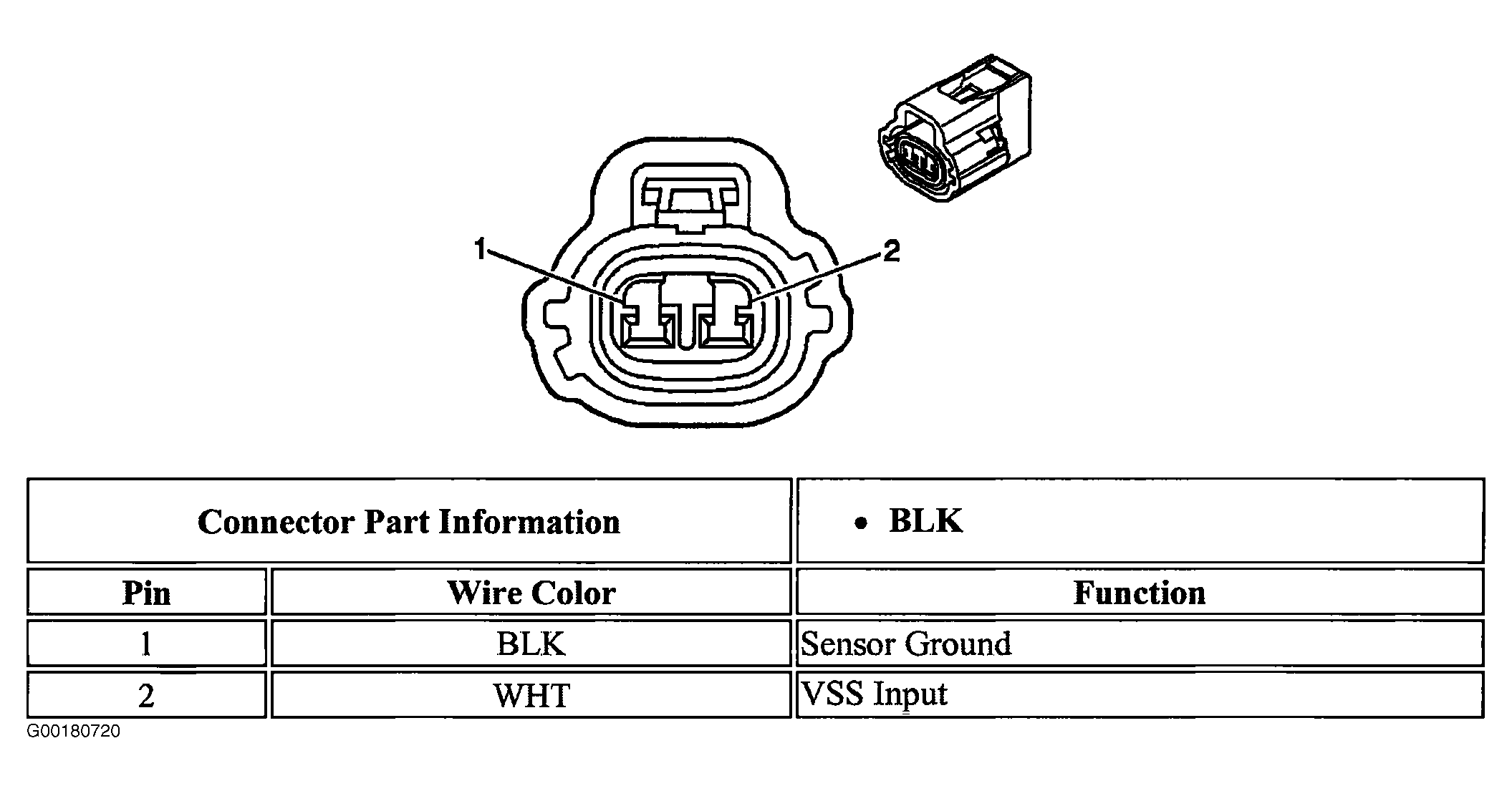

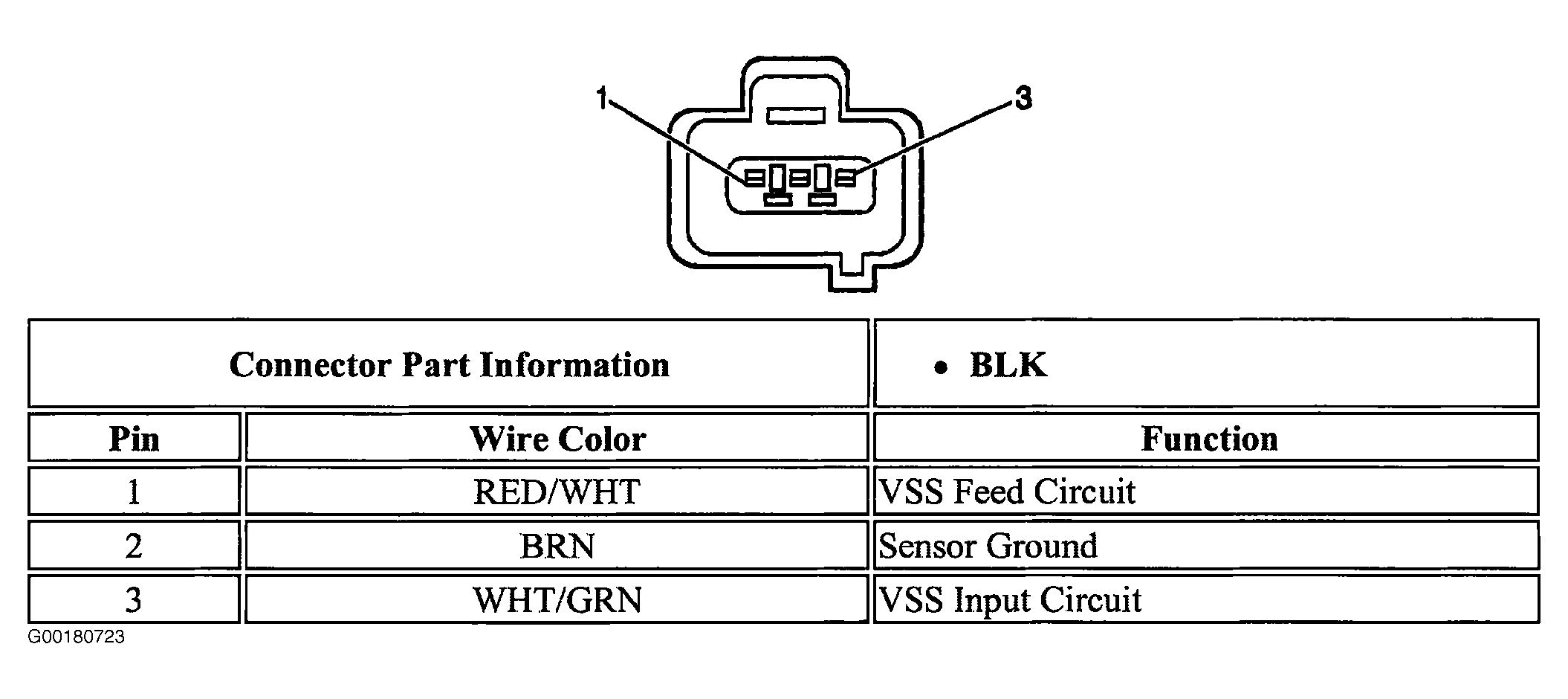

Fig 38: Identifying Vehicle Speed Sensor (FWD W/O ABS)
Courtesy of GENERAL MOTORS CORP.

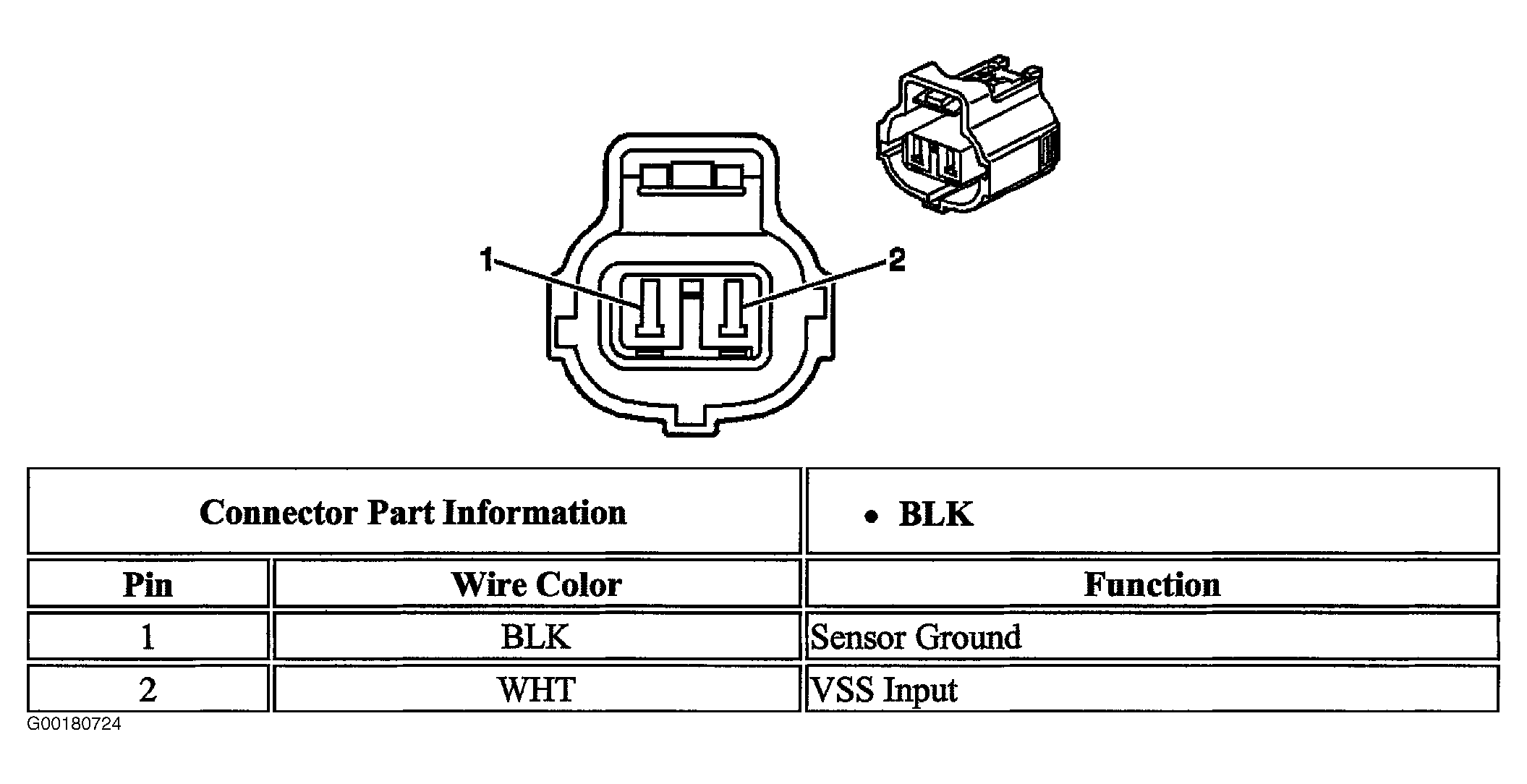

Fig 39: Identifying Vehicle Speed Sensor Connector Terminals (AWD)
Courtesy of GENERAL MOTORS CORP.
