Disassembled Views

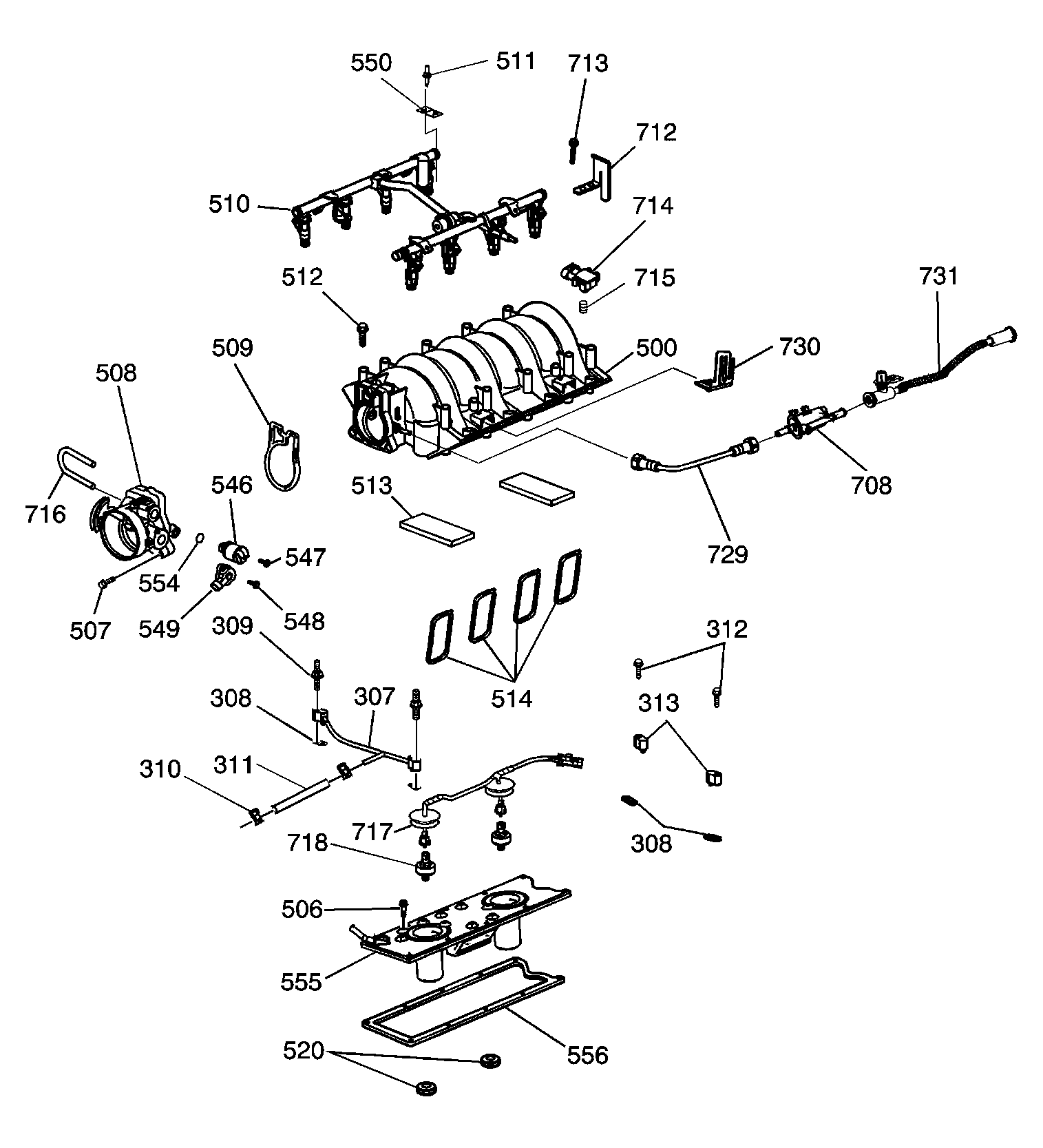

| Callout | Component Name |
|---|---|
| 307 | Engine Coolant Air Bleed Pipe |
| 308 | Engine Coolant Air Bleed Pipe/Cover Gasket |
| 308 | Engine Coolant Air Bleed Pipe/Cover Gasket |
| 309 | Engine Coolant Air Bleed Pipe Stud |
| 310 | Engine Coolant Air Bleed Hose Clamp |
| 311 | Engine Coolant Air Bleed Hose |
| 312 | Engine Coolant Air Bleed Cover Bolt |
| 313 | Engine Coolant Air Bleed Cover |
| 500 | Intake Manifold |
| 506 | Valley Cover Bolt |
| 507 | Throttle Body Bolt |
| 508 | Throttle Body |
| 509 | Throttle Body Gasket |
| 510 | Fuel Rail with Injectors |
| 511 | Fuel Rail Bolt |
| 512 | Intake Manifold Bolt |
| 513 | Intake Manifold Insulator |
| 514 | Intake Manifold Gaskets |
| 520 | Knock Sensor Oil Seals |
| 546 | Idle Air Control (IAC) Valve |
| 547 | IAC Bolt |
| 548 | Throttle Position Sensor (TPS) Bolt |
| 549 | TPS Sensor |
| 550 | Fuel Rail Ground Strap |
| 554 | IAC Valve O-Ring |
| 555 | Valley Cover |
| 556 | Valley Cover Gasket |
| 708 | EVAP Purge Valve |
| 712 | Fuel Rail Stop Bracket |
| 713 | Intake Manifold Bolt |
| 714 | Manifold Absolute Pressure (MAP) Sensor |
| 715 | MAP Sensor Grommet |
| 716 | Positive Crankcase Ventilation (PCV) Hose |
| 717 | Knock Sensor Wire Harness |
| 718 | Knock Sensor |
| 729 | EVAP Purge Valve Hose |
| 730 | EVAP Purge Valve Bracket |
| 731 | EVAP Purge Valve Hose |

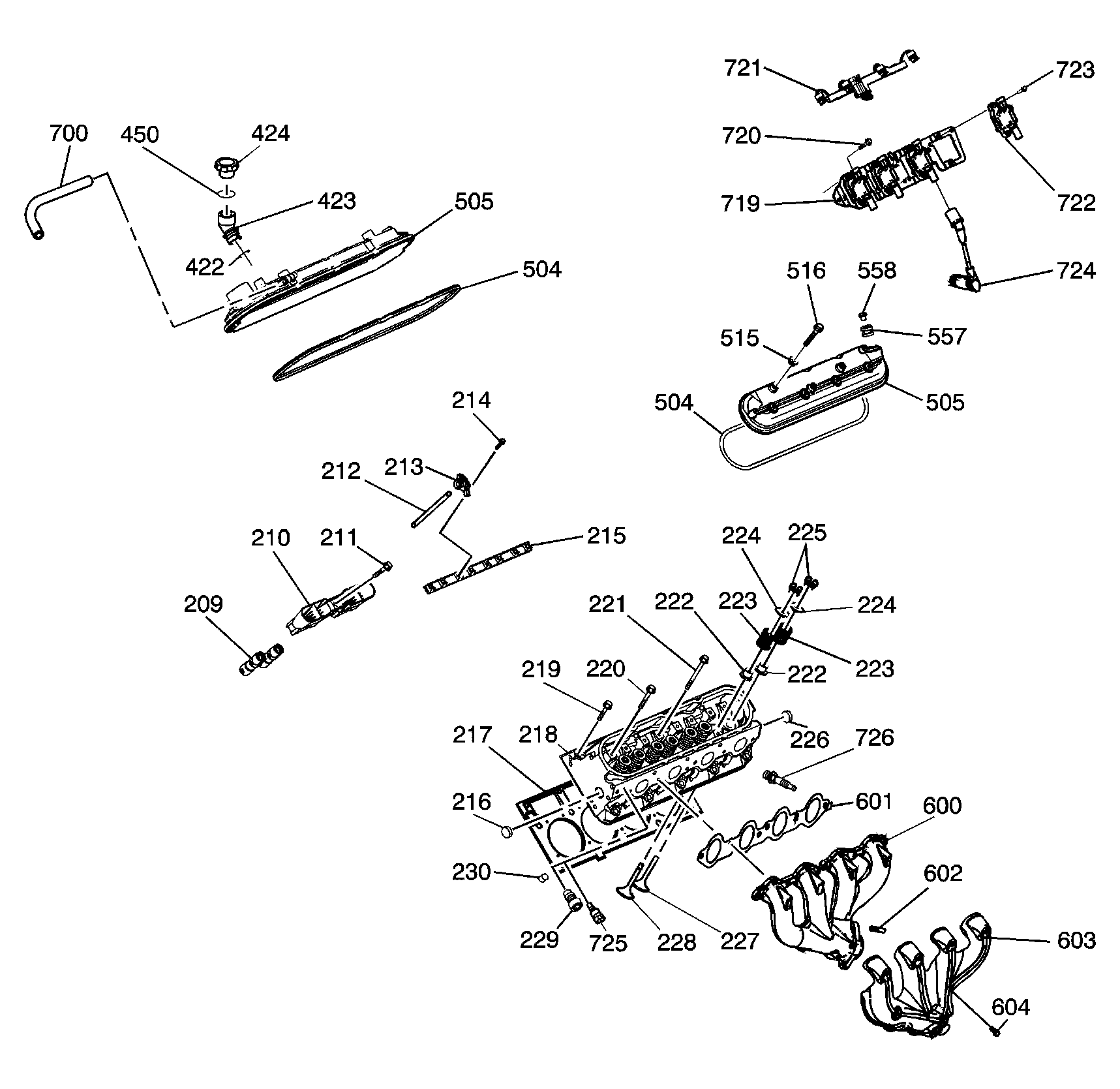

| Callout | Component Name |
|---|---|
| 209 | Valve Lifter |
| 210 | Valve Lifter Guide |
| 211 | Valve Lifter Guide Bolt |
| 212 | Pushrod |
| 213 | Rocker Arm |
| 214 | Rocker Arm Bolt |
| 215 | Rocker Arm Pedestal |
| 216 | Expansion Plug |
| 217 | Cylinder Head Gasket |
| 218 | Cylinder Head |
| 219 | Cylinder Head Bolt - M8 Short |
| 220 | Cylinder Head Bolt - M11 Medium |
| 221 | Cylinder Head Bolt - M11 Long - First Design |
| 222 | Valve Stem Oil Seal and Shim |
| 222 | Valve Stem Oil Seal and Shim |
| 223 | Valve Spring |
| 223 | Valve Spring |
| 224 | Valve Spring Cap |
| 224 | Valve Spring Cap |
| 225 | Valve Stem Key |
| 226 | Expansion Plug |
| 227 | Intake Valve |
| 228 | Exhaust Valve |
| 229 | Cylinder Head Coolant Plug |
| 230 | Cylinder Head Locating Pin |
| 422 | Oil Fill Tube O-Ring |
| 423 | Oil Fill Tube |
| 424 | Oil Fill Cap |
| 450 | Oil Fill Cap O-Ring |
| 504 | Valve Cover Gasket |
| 504 | Valve Cover Gasket |
| 505 | Valve Cover |
| 505 | Valve Cover |
| 515 | Valve Cover Bolt Grommet |
| 516 | Valve Cover Bolt |
| 557 | Valve Cover Grommet |
| 558 | Valve Cover Grommet Plug |
| 600 | Exhaust Manifold |
| 601 | Exhaust Manifold Gasket |
| 602 | Exhaust Manifold Bolt |
| 603 | Exhaust Manifold Heat Shield |
| 604 | Exhaust Manifold Heat Shield Bolt |
| 700 | Fresh Air Hose |
| 719 | Ignition Coil and Bracket Assembly |
| 720 | Ignition Coil and Bracket Assembly Bolt |
| 721 | Ignition Coil Wire Harness |
| 722 | Ignition Coil |
| 723 | Ignition Coil Bolt |
| 724 | Spark Plug Wire |
| 725 | Coolant Temperature Sensor |
| 726 | Spark Plug |

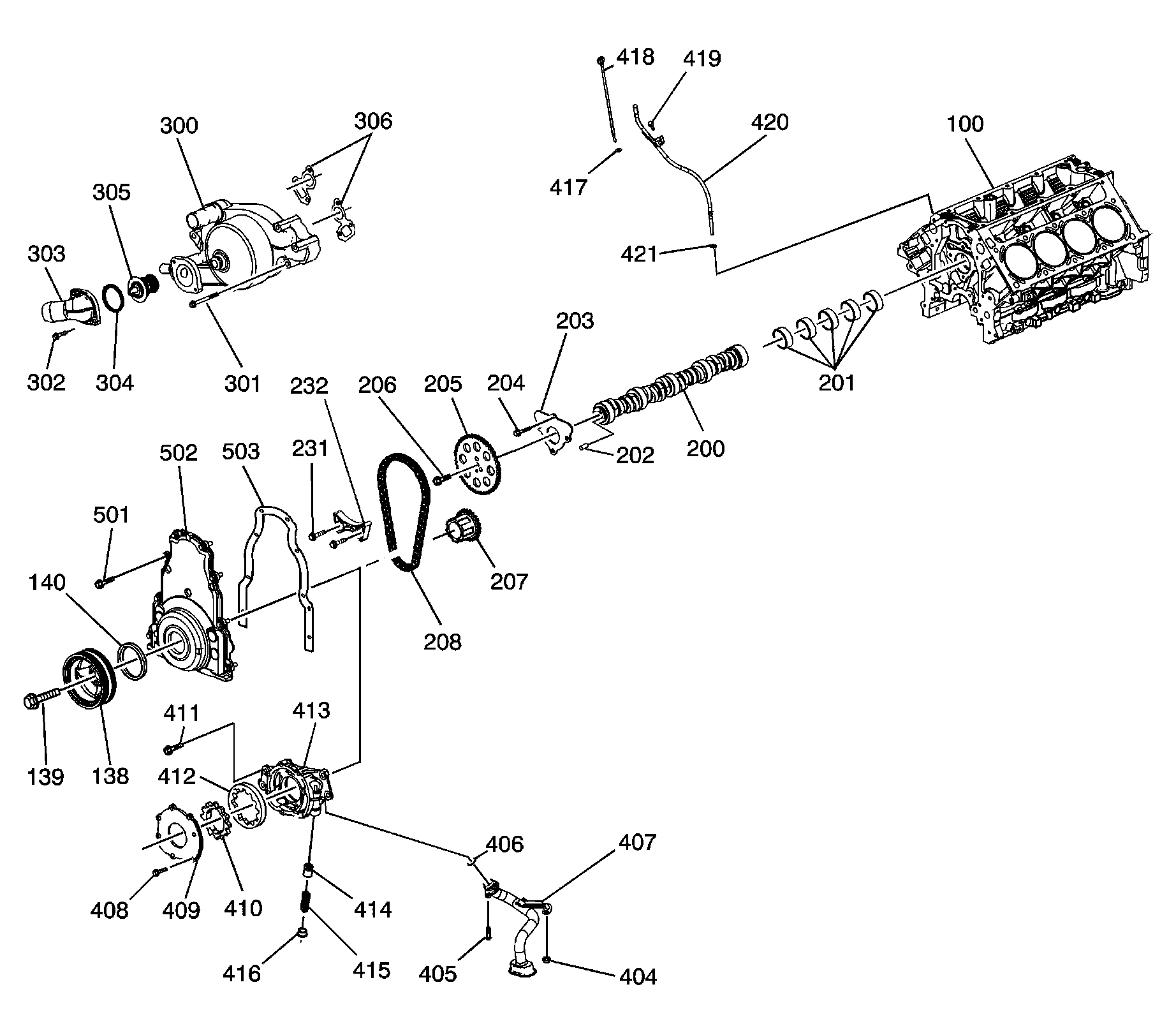

| Callout | Component Name |
|---|---|
| 100 | Engine Block |
| 138 | Crankshaft Balancer |
| 139 | Crankshaft Balancer Bolt |
| 140 | Crankshaft Front Oil Seal |
| 200 | Camshaft |
| 201 | Camshaft Bearings |
| 202 | Camshaft Sprocket Locating Pin |
| 203 | Camshaft Retainer Plate |
| 204 | Camshaft Retainer Plate Bolt |
| 205 | Camshaft Sprocket |
| 206 | Camshaft Sprocket Bolt |
| 207 | Crankshaft Sprocket |
| 208 | Timing Chain |
| 231 | Timing Chain Guide Bolt |
| 232 | Timing Chain Guide |
| 300 | Water Pump |
| 301 | Water Pump Bolt |
| 302 | Thermostat Housing Bolt |
| 303 | Thermostat Housing |
| 304 | O-Ring |
| 305 | Thermostat |
| 306 | Water Pump Gaskets |
| 404 | Crankshaft Oil Deflector Nut |
| 405 | Oil Pump Screen Bolt |
| 406 | Oil Pump Screen O-Ring |
| 407 | Oil Pump Screen |
| 408 | Oil Pump Cover Bolt |
| 409 | Oil Pump Cover |
| 410 | Drive Gear |
| 411 | Oil Pump Bolt |
| 412 | Driven Gear |
| 413 | Oil Pump Assembly |
| 414 | Pressure Relief Valve |
| 415 | Pressure Relief Valve Spring |
| 416 | Plug |
| 417 | Oil Level Indicator O-Ring |
| 418 | Oil Level Indicator |
| 419 | Oil Level Indicator Tube Bolt |
| 420 | Oil Level Indicator Tube |
| 421 | Oil Level Indicator Tube O-Ring |
| 501 | Engine Front Cover Bolt |
| 502 | Engine Front Cover |
| 503 | Engine Front Cover Gasket |

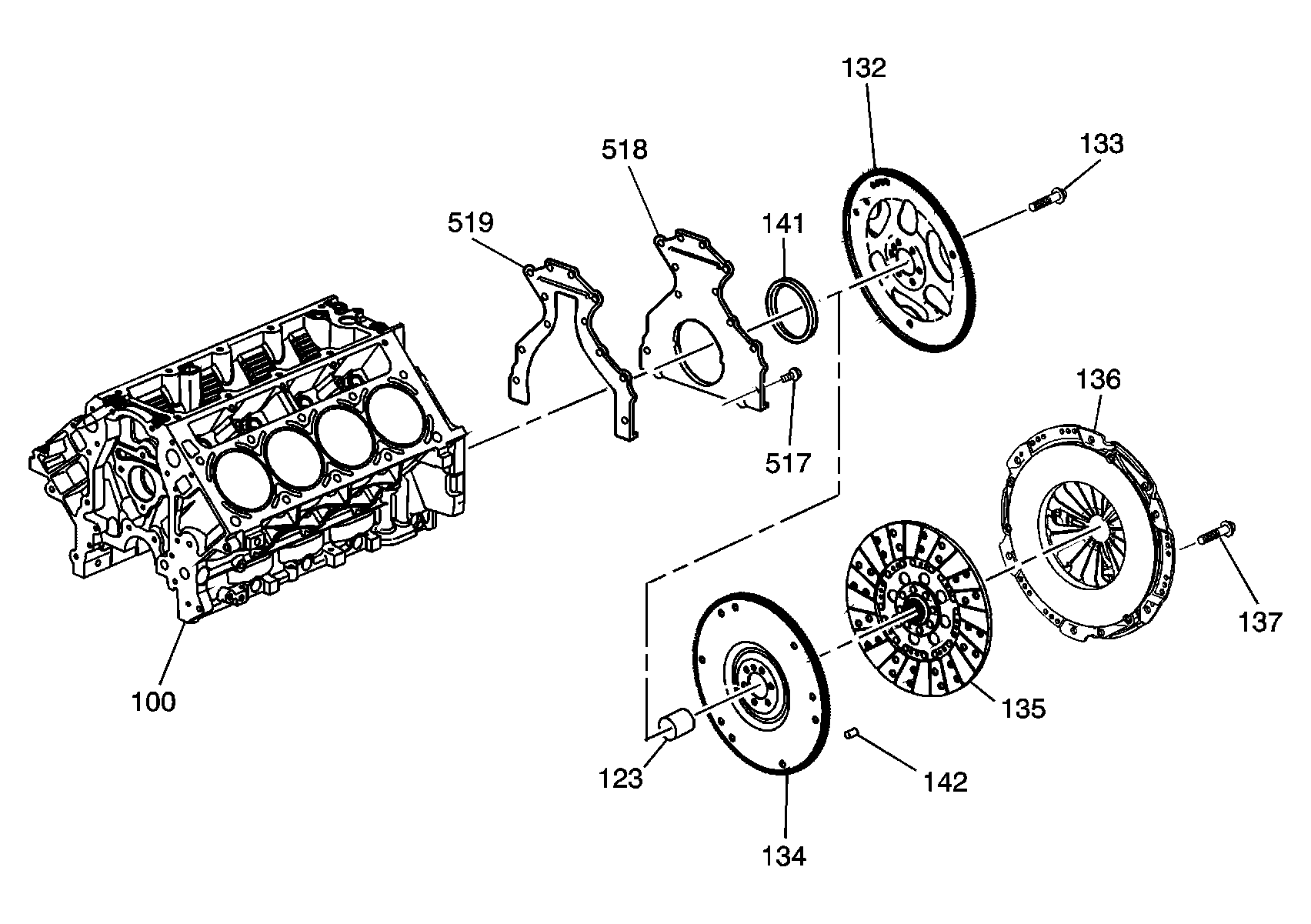

| Callout | Component Name |
|---|---|
| 100 | Engine Block |
| 123 | Clutch Pilot Bearing - Manual Transmission |
| 132 | Flywheel - Automatic Transmission |
| 133 | Flywheel Bolt |
| 134 | Flywheel - Manual Transmission |
| 135 | Clutch Disc - Manual Transmission |
| 136 | Pressure Plate - Manual Transmission |
| 137 | Pressure Plate Bolt - Manual Transmission |
| 141 | Crankshaft Rear Oil Seal |
| 142 | Pressure Plate Locating Pin - Manual Transmission |
| 517 | Rear Cover Bolt |
| 518 | Rear Cover |
| 519 | Rear Cover Gasket |

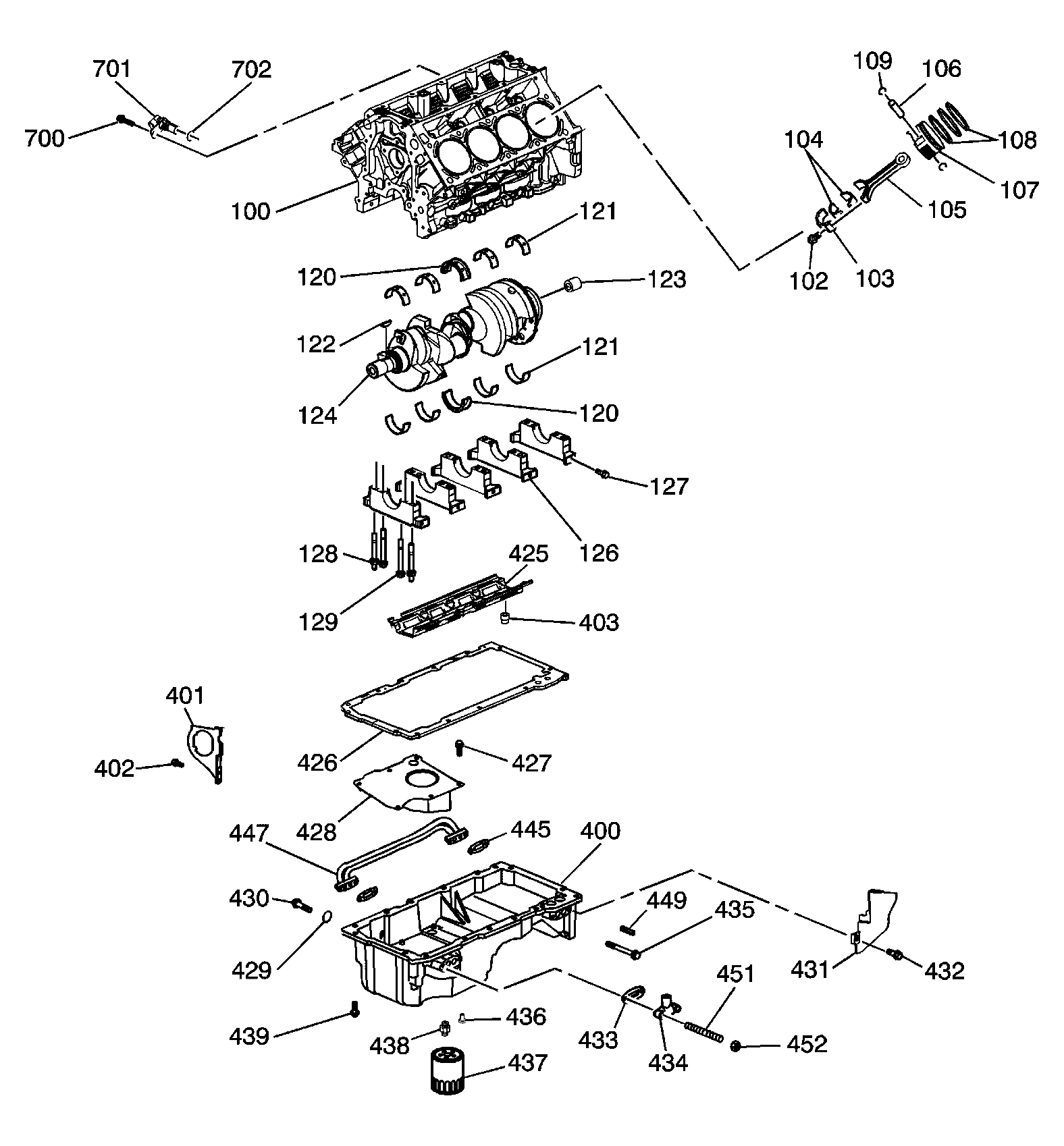

| Callout | Component Name |
|---|---|
| 100 | Engine Block |
| 102 | Connecting Rod Bolt |
| 103 | Connecting Rod Cap |
| 104 | Connecting Rod Bearings |
| 105 | Connecting Rod |
| 106 | Piston Pin |
| 107 | Piston |
| 108 | Piston Rings |
| 109 | Piston Pin Clip - Second Design with Full-Floating Pin |
| 120 | Crankshaft Thrust Bearing |
| 120 | Crankshaft Thrust Bearing |
| 121 | Crankshaft Main Bearing |
| 121 | Crankshaft Main Bearing |
| 122 | Crankshaft Sprocket Key |
| 123 | Clutch Pilot Bearing - Manual Transmission |
| 124 | Crankshaft |
| 126 | Bearing Cap |
| 127 | Bearing Cap Side Bolt |
| 128 | Bearing Cap Bolt/Stud |
| 129 | Bearing Cap Bolt |
| 400 | Oil Pan |
| 401 | Closeout Cover - Right |
| 402 | Closeout Cover Bolt - Right |
| 403 | Crankshaft Oil Deflector Nut |
| 425 | Crankshaft Oil Deflector |
| 426 | Oil Pan Gasket |
| 427 | Oil Pan Baffle Bolt |
| 428 | Oil Pan Baffle |
| 429 | Oil Pan Drain Plug O-Ring |
| 430 | Oil Pan Drain Plug |
| 431 | Closeout Cover - Left |
| 432 | Closeout Cover Bolt - Left |
| 433 | Oil Pan Cover Gasket |
| 434 | Oil Pan Cover |
| 435 | Oil Transfer Tube Bolt |
| 436 | Oil Filter Bypass Valve |
| 437 | Oil Filter |
| 438 | Oil Filter Adapter |
| 439 | Oil Pan Bolt |
| 445 | Oil Transfer Tube Gasket |
| 447 | Oil Transfer Tube |
| 449 | Oil Pan Plug |
| 451 | Oil Pan Cover Stud |
| 452 | Oil Pan Cover Nut |
| 700 | Crankshaft Position Sensor Bolt |
| 701 | Crankshaft Position Sensor |
| 702 | Crankshaft Position Sensor O-Ring |

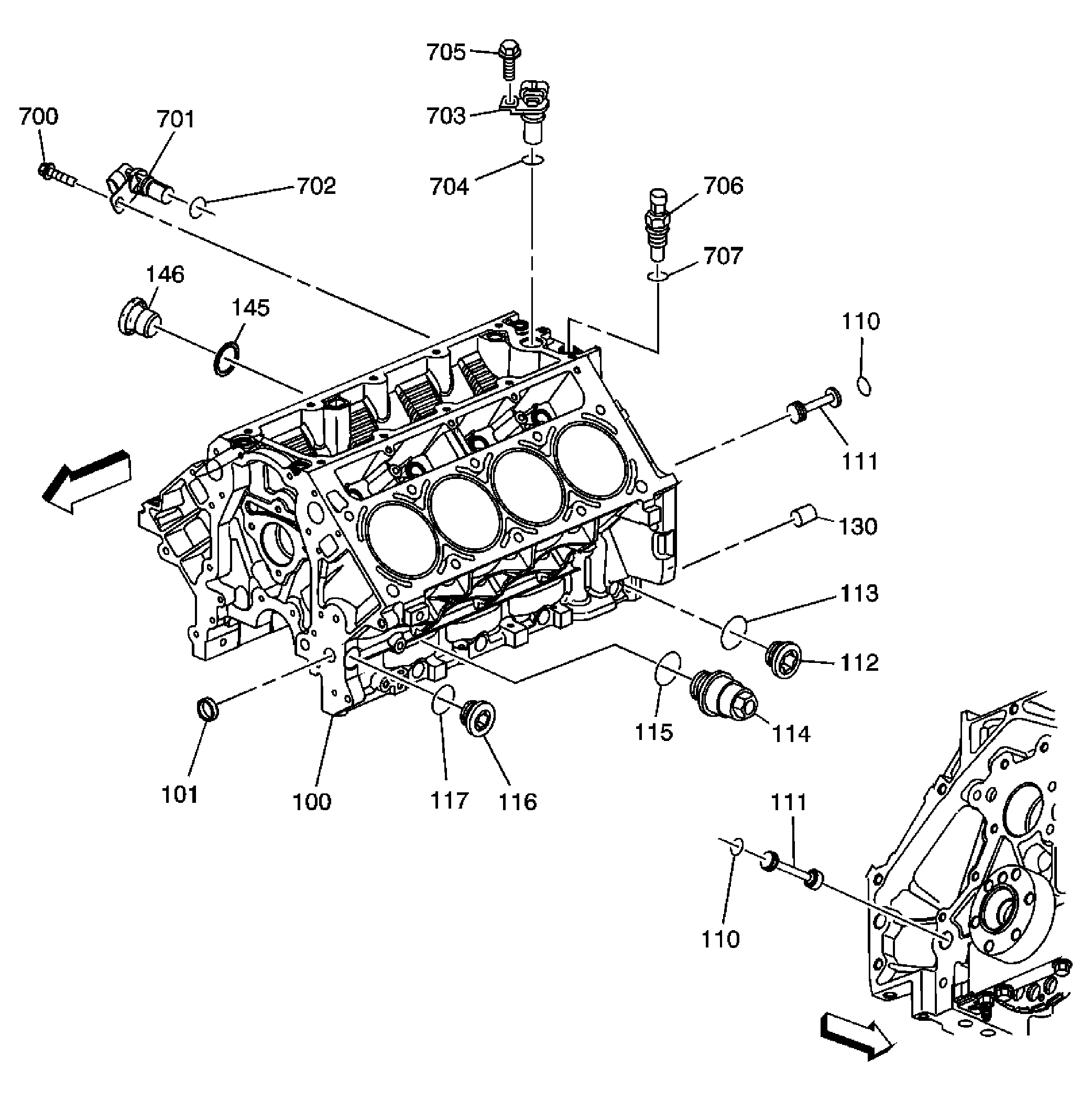

| Callout | Component Name |
|---|---|
| 100 | Engine Block |
| 101 | Engine Block Front Oil Gallery Plug |
| 110 | Engine Block Rear Oil Gallery Plug O-Ring |
| 110 | Engine Block Rear Oil Gallery Plug O-Ring |
| 111 | Engine Block Rear Oil Gallery Plug |
| 111 | Engine Block Rear Oil Gallery Plug |
| 112 | Oil Gallery Plug |
| 113 | Oil Gallery Plug Washer |
| 114 | Coolant Heater |
| 115 | Coolant Heater Washer |
| 116 | Oil Gallery Plug |
| 117 | Oil Gallery Plug Washer |
| 130 | Transmission Housing Locating Pin |
| 145 | Coolant Drain Plug Washer - Right |
| 146 | Coolant Drain Plug - Right |
| 700 | Crankshaft Position (CKP) Sensor Bolt |
| 701 | CKP Sensor |
| 702 | CKP Sensor O-Ring |
| 703 | Camshaft Position (CMP) Sensor |
| 704 | CMP Sensor O-Ring |
| 705 | CMP Sensor Bolt |
| 706 | Oil Pressure Sensor |
| 707 | Oil Pressure Sensor Washer |
| Callout | Component Name |
|---|---|
| 408 | Cover Bolt |
| 409 | Cover |
| 410 | Drive Gear |
| 412 | Driven Gear |
| 413 | Oil Pump |
| 414 | Pressure Relief Valve |
| 415 | Pressure Relief Valve Spring |
| 416 | Plug |
