Disassembled Views

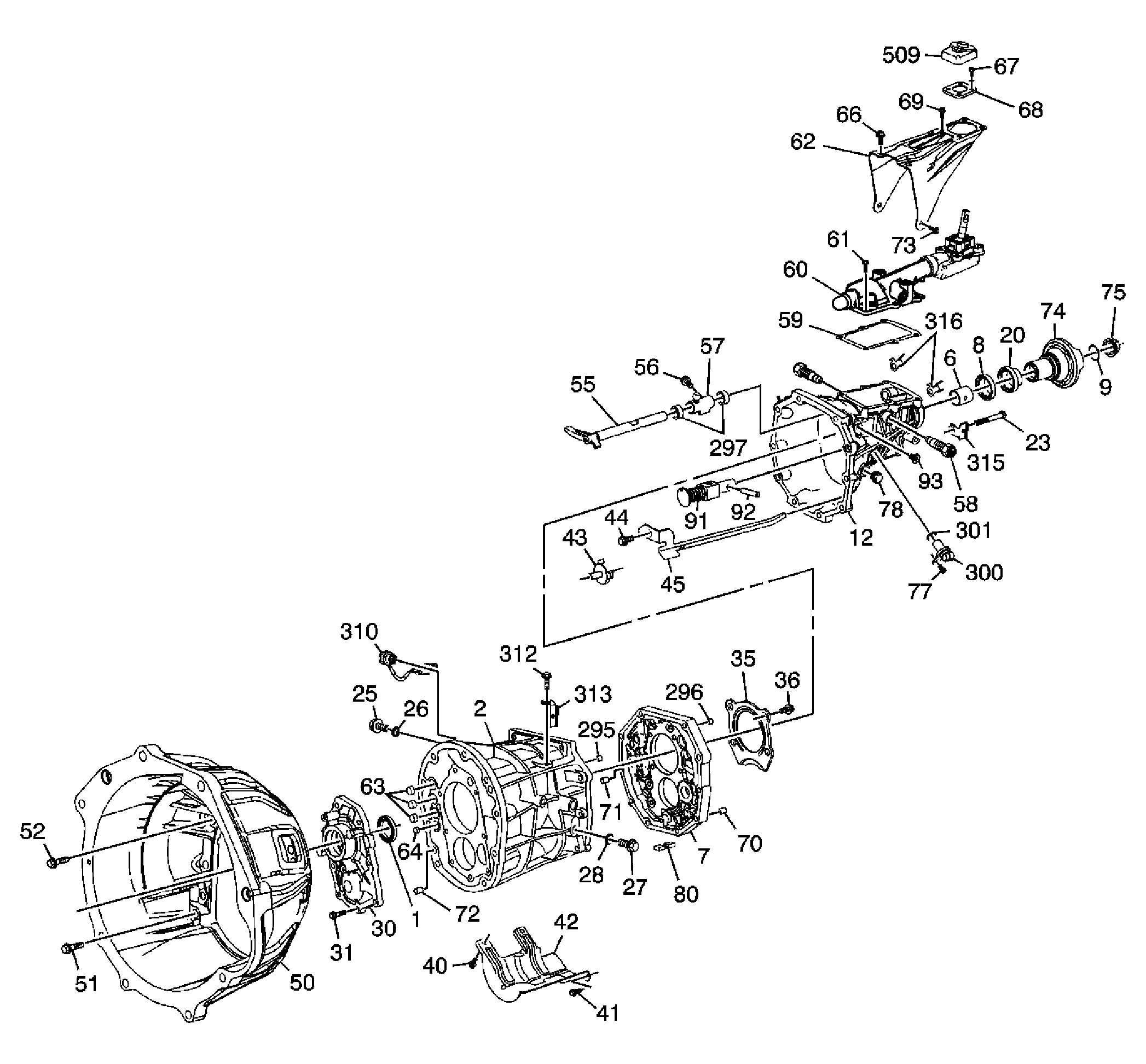

Callouts For Fig 1
| Callout | Component Name |
|---|---|
| 1 | Input Shaft Seal |
| 2 | Transmission Front Case |
| 6 | Transmission Extension Bushing |
| 7 | Transmission Intermediate Case |
| 12 | Transmission Extension |
| 20 | Main Shaft Rear Seal |
| 23 | Transmission Extension Bolt/Screw |
| 25 | Transmission Oil Drain Plug |
| 26 | Transmission Oil Drain Plug Gasket |
| 27 | Transmission Oil Fill Plug |
| 28 | Transmission Oil Fill Plug Gasket |
| 30 | Input Shaft Bearing Retainer |
| 31 | Input Shaft Bearing Retainer Bolt/Screw |
| 35 | Main Shaft Rear Bearing Retainer |
| 36 | Main Shaft Rear Bearing Retainer Bolt/Screw |
| 40 | Manual Transmission Fluid Baffle Bolt/Screw |
| 41 | Manual Transmission Fluid Baffle Bolt/Screw |
| 42 | Manual Transmission Fluid Baffle |
| 43 | Manual Transmission Oil Nozzle |
| 44 | Manual Transmission Oil Trough Bolt/Screw |
| 45 | Manual Transmission Oil Trough |
| 50 | Clutch Housing |
| 51 | Clutch Housing Bolt/Screw |
| 52 | Clutch Housing Bolt/Screw |
| 55 | Shift Control Shaft |
| 56 | Shift Control Socket Bolt |
| 57 | Shift Control Socket |
| 58 | Bolt |
| 59 | Shift Control Housing Gasket |
| 60 | Shift Control Housing Assembly with Shift Control Shaft |
| 61 | Shift Control Housing Bolt/Screw |
| 62 | Manual Transmission Control Bracket |
| 63 | Shift Shaft Hole Large Plug |
| 64 | Shift Shaft Hole Small Plug |
| 66 | Manual Transmission Control Bracket Upper Bolt/Screw |
| 67 | Manual Transmission Control Lever Spring Retaining Bolt/Screw |
| 68 | Manual Transmission Control Lever Retainer |
| 69 | Manual Transmission Control Bolt/Screw - Adapter to Bracket |
| 70 | Transmission Intermediate Case Location Pin - Front |
| 71 | Transmission Intermediate Case Location Pin - Rear |
| 72 | Transmission Case Location Pin |
| 73 | Manual Transmission Control Bracket Lower Bolt/Screw |
| 74 | Output Flange |
| 75 | Output Shaft Nut |
| 77 | Manual Transmission Output Sensor Assembly Bolt |
| 78 | Oil Fill Plug |
| 80 | Transmission Chip Collector Magnet |
| 91 | Manual Transmission Control Lever Restrictor Assembly |
| 92 | Manual Transmission Control Lever Restrictor Retainer Pin |
| 93 | Manual Transmission Control Lever Restrictor Retainer Pin Hole Plug |
| 295 | Front Case Shift Shaft Bushing |
| 296 | Intermediate Case Shift Shaft Bushing |
| 297 | Extension Housing Shift Shaft Bushing |
| 300 | Manual Transmission Output Sensor Assembly |
| 301 | Vehicle Speed Sensor Hole Plug O-ring Seal |
| 310 | Park/Neutral Position and Backup Lamp Switch Assembly |
| 312 | Transmission Wiring Harness Bracket Bolt/Screw |
| 313 | Manual Transmission Wiring Harness Clamp |
| 315 | Manual Transmission Control Shaft Lower Adapter Clamp |
| 316 | Manual Transmission Control Shaft Upper Adapter Clamp |
| 509 | Manual Transmission Control Lever Boot |

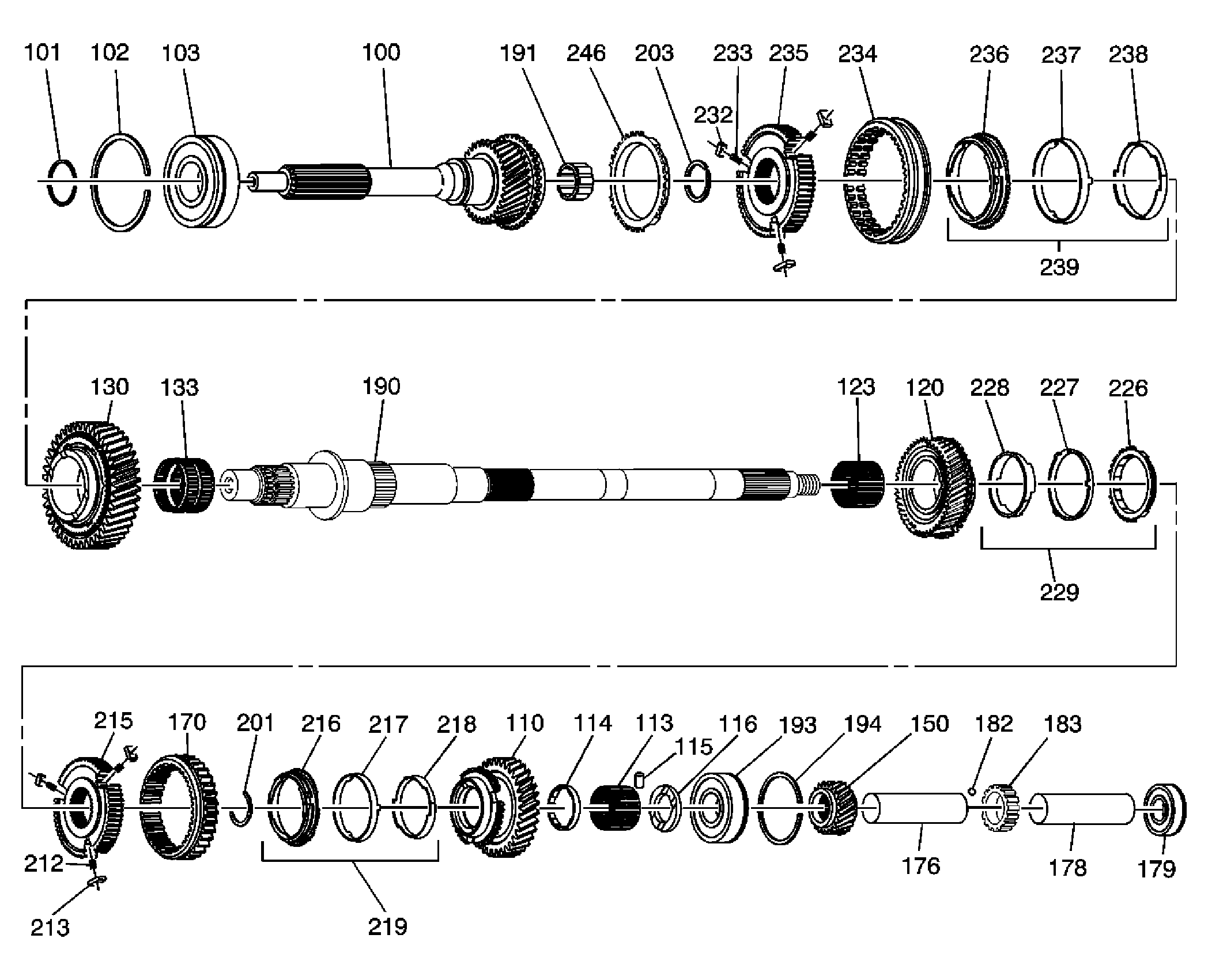

Callouts For Fig 2
| Callout | Component Name |
|---|---|
| 100 | Input Shaft |
| 101 | Input Shaft Bearing Retaining Ring - Inner |
| 102 | Input Shaft Bearing Retaining Ring - Outer |
| 103 | Input Shaft Bearing Assembly |
| 110 | 1st Gear |
| 113 | 1st Gear Bearing Assembly |
| 114 | 1st Gear Bearing Spacer |
| 115 | 1st Gear Thrust Washer Lock Pin |
| 116 | 1st Gear Thrust Washer |
| 120 | 2nd Gear |
| 123 | 2nd Gear Bearing Assembly |
| 130 | 3rd Gear |
| 133 | 3rd Gear Bearing Assembly |
| 150 | 5th Gear |
| 170 | Reverse Gear |
| 176 | Speed Sensor Reluctor Wheel Spacer |
| 178 | Speed Sensor Reluctor Wheel Spacer |
| 179 | Rear Output Shaft Bearing |
| 182 | Speed Sensor Driven Gear Locating Ball |
| 183 | Manual Transmission Output Shaft Speed Sensor Reluctor Wheel |
| 190 | Main Shaft |
| 191 | Main Shaft Front Bearing Assembly |
| 193 | Main Shaft Rear Bearing Assembly |
| 194 | Main Shaft Rear Bearing Retaining Ring |
| 201 | 1st/2nd Gear Synchronizer Hub Retaining Ring |
| 203 | 3rd/4th Gear Synchronizer Hub Retaining Ring |
| 212 | 1st/2nd Gear Synchronizer Spring |
| 213 | 1st/2nd Gear Synchronizer Insert |
| 215 | 1st/2nd Gear Synchronizer Hub |
| 216 | 1st Gear Outer Blocking Ring |
| 217 | 1st Gear Internal Blocking Ring |
| 218 | 1st Gear Inner Blocking Ring |
| 219 | 1st Gear Blocking Ring Assembly |
| 226 | 2nd Gear Outer Blocking Ring |
| 227 | 2nd Gear Internal Blocking Ring |
| 228 | 2nd Gear Inner Blocking Ring |
| 229 | 2nd Gear Blocking Ring Assembly |
| 232 | 3rd/4th Gear Synchronizer Insert |
| 233 | 3rd/4th Gear Synchronizer Spring |
| 234 | 3rd/4th Gear Synchronizer Sleeve |
| 235 | 3rd/4th Gear Synchronizer Hub |
| 236 | 3rd Gear Outer Blocking Ring |
| 237 | 3rd Gear Internal Blocking Ring |
| 238 | 3rd Gear Inner Blocking Ring |
| 239 | 3rd Gear Blocking Ring Assembly |
| 246 | 4th Gear Blocking Ring |
Callouts For Fig 3
| Callout | Component Name |
|---|---|
| 175 | Reverse Idler Gear |
| 177 | Reverse Idler Gear Shaft |
| 247 | 5th/Reverse Gear Synchronizer Insert |
| 248 | 5th/Reverse Gear Synchronizer Spring |
| 249 | 5th/Reverse Gear Synchronizer Spring |
| 254 | 5th/Reverse Gear Synchronizer Sleeve |
| 255 | 5th/Reverse Synchronizer Gear Assembly |
| 256 | 5th/Reverse Gear Synchronizer Spring Retainer Ring |
| 259 | 5th/Reverse Gear Synchronizer Assembly |
| 278 | 5th/Reverse Gear Synchronizer Ring |
| 400 | Counter Gear Shaft |
| 401 | Counter Gear Front Bearing Retaining Ring |
| 402 | Counter Gear Front Bearing Retainer |
| 403 | Counter Gear Front Bearing Assembly |
| 404 | Counter Gear Rear Bearing Assembly |
| 405 | 5th Gear Synchronizer Retaining Ring |
| 450 | 5th Counter Gear |
| 451 | Counter Gear Key Pin |
| 452 | 5th Gear Thrust Washer |
| 453 | 5th Gear Bearing Assembly |

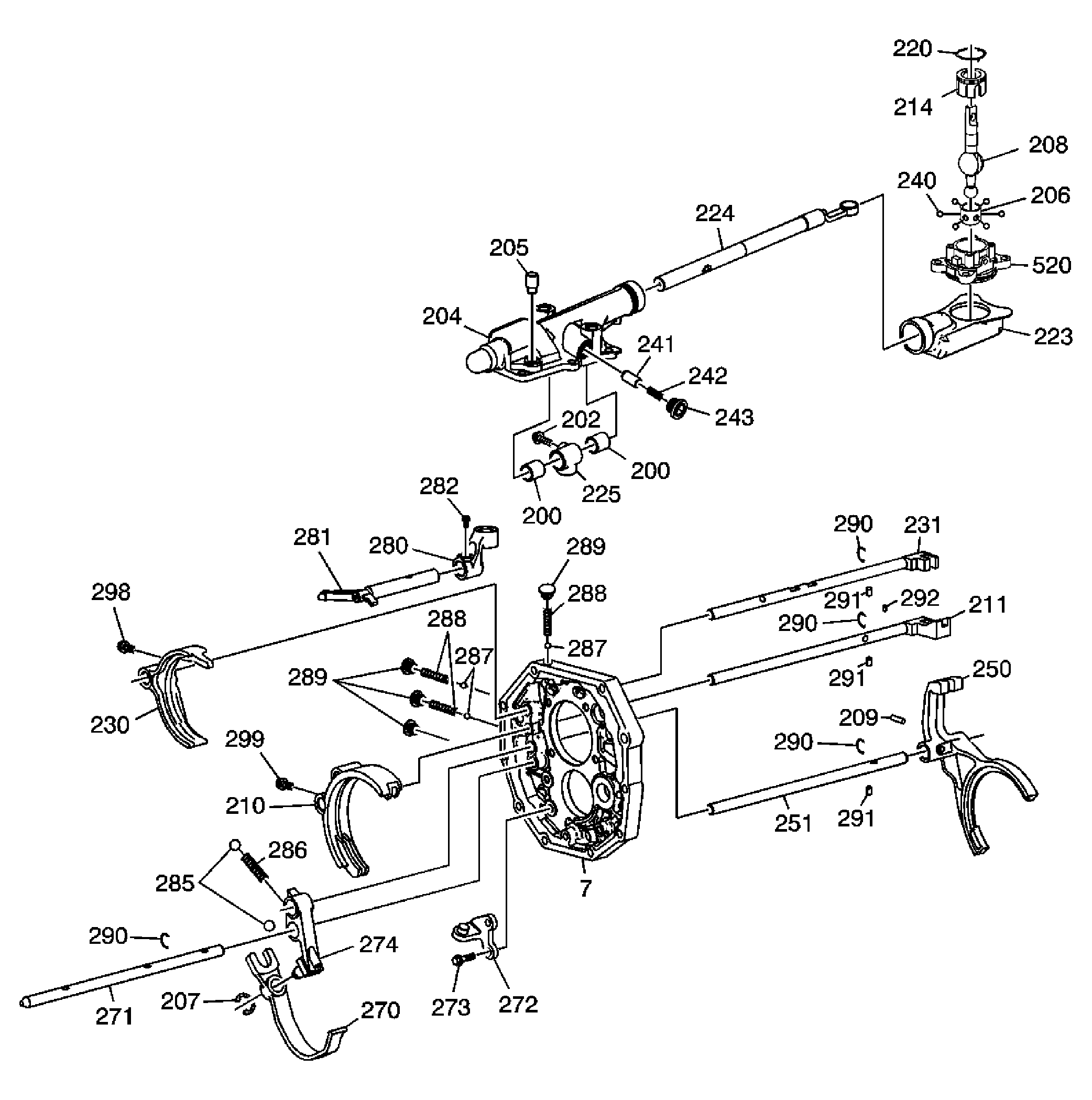

Callouts For Fig 4
| Callout | Component Name |
|---|---|
| 7 | Transmission Intermediate Case |
| 200 | Manual Transmission Control Lever Washer |
| 202 | Shift Shaft Detent Plug |
| 204 | Shift Control Housing |
| 205 | Vent |
| 206 | Manual Transmission Control Lever Insulator |
| 207 | Reverse Shift Fork Retaining Ring |
| 208 | Manual Transmission Control Lever |
| 209 | 5th Shift Fork Pin |
| 210 | 1st/2nd Shift Fork |
| 211 | 1st/2nd Shift Shaft |
| 214 | Transmission Shift Control Lever Boot |
| 220 | Transmission Shift Control Lever Spring |
| 223 | Shift Control Shaft Boot |
| 224 | Shift Control Shaft |
| 225 | Shift Shaft Detent |
| 230 | 3rd/4th Shift Fork |
| 231 | 3rd/4th Shift Shaft |
| 240 | Rubber Balls |
| 241 | Shift Control Housing Detent |
| 242 | Shift Control Housing Detent Plug Spring |
| 243 | Shift Control Housing Detent Plug |
| 250 | 5th/Reverse Shift Fork Assembly |
| 251 | 5th Shift Shaft |
| 270 | Reverse Shift Fork |
| 271 | Reverse Shift Shaft |
| 272 | Reverse Shift Fork Bracket |
| 273 | Reverse Shift Fork Bracket Bolt/Screw |
| 274 | Reverse Shift Lever |
| 280 | Shift Control Lever Select Socket |
| 281 | Shift Control Select Shaft |
| 282 | Shift Control Lever Socket Bolt/Screw |
| 285 | Reverse Shift Shaft Detent Ball |
| 286 | Reverse Shift Shaft Detent Spring |
| 287 | Shift Shaft Detent Ball |
| 288 | Shift Shaft Detent Spring |
| 289 | Shift Shaft Detent Plug |
| 290 | Transmission Shift Fork Retaining Ring |
| 291 | 1st/2nd Shift Shaft Pin |
| 291 | 3rd/4th Shift Shaft Pin |
| 291 | Shift Shaft Interlock Pin |
| 292 | 1st/2nd Shift Shaft Fork Pin |
| 298 | 3rd/4th Shift Fork Bolt/Screw |
| 299 | 1st/2nd Shift Fork Bolt/Screw |
| 520 | Manual Transmission Control Assembly |
