Home >> Saab >> 2007 >> 9-5 4D Sedan, Automatic >> Repair and Diagnosis >> Engine Performance >> TRIONIC T7 Fuel Control System >> Description & Operation >> Ignition Discharge Module >> Notes

Ignition Discharge Module: Notes

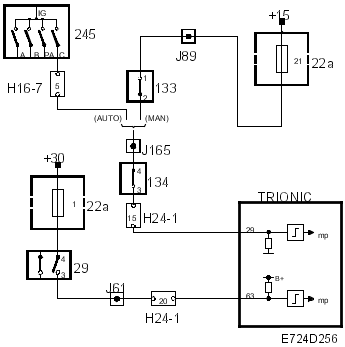

Fig 1: Ignition Discharge Module Circuit Diagram
G05035253Courtesy of SAAB-SCANIA OF AMERICA, INC.
