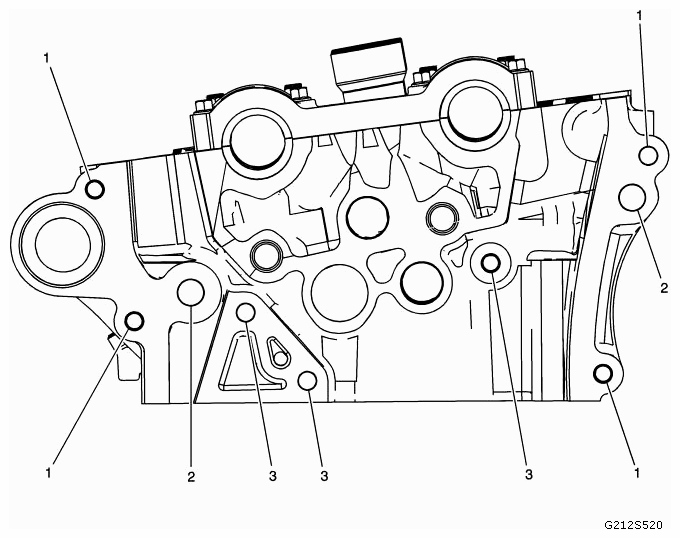

Left Cylinder Head Front Face
Courtesy of SAAB-SCANIA OF AMERICA, INC. THREAD REPAIR SPECIFICATIONS
| Hole Location |
Thread Size |
Drill |
Counterbore Tool |
Stop Collar |
Tap |
Driver |
Insert |
Drill Depth (Maximum) |
| |
|
J 42385- |
MM |
(IN) |
| 1 |
M8 x 1.25 |
206 |
207 |
N/A |
208 |
209 |
210 |
THRU |
| 2 |
M12 x 1.75 |
856 |
857 |
N/A |
858 |
859 |
416 |
40.0 |
1.5748 |
| 3 |
M8 x 1.25 |
206 |
207 |
N/A |
208 |
209 |
210 |
18.0 |
0.7087 |
