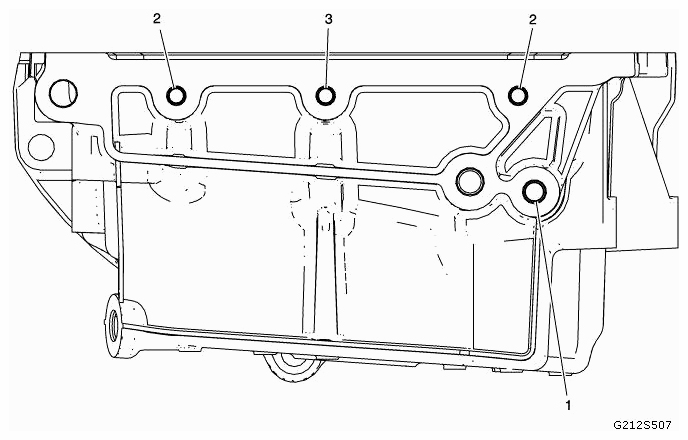

Oil Pan Front
Courtesy of SAAB-SCANIA OF AMERICA, INC. THREAD REPAIR SPECIFICATIONS
| Hole Location |
Thread Size |
Drill |
Counterbore Tool |
Stop Collar |
Tap |
Driver |
Insert |
Drill Depth (Maximum) |
| |
|
J 42385- |
MM |
(IN) |
| 1 |
M8 x 1.25 |
206 |
207 |
N/A |
208 |
209 |
210 |
28.5 |
1.1220 |
| 2 |
M10 x 1.5 |
211 |
212 |
N/A |
213 |
214 |
215 |
33.5 |
1.3189 |
| 3 |
M8 x 1.25 |
610 |
N/A |
N/A |
208 |
209 |
620 |
37.5 |
1.4764 |
