| A/C Compressor Brackets-to-Head/Block |
19 (25) |
| A/C Compressor-to-Front Bracket |
40 (54) |
| A/C Compressor-to-Rear Bracket |
19 (25) |
| A/C Compressor-to- Rear Bracket |
22 (30) |
| Accelerator Control Cable Bracket-to-Intake Manifold (SOHC) |
22 (30) |
| Axle Shaft Intermediate Bracket-to-Block |
41 (55) |
| Battery Terminal Bolts |
13 (17) |
| Belt Idler Pulley-to-Front Cover |
20 (27) |
| Belt Tensioner Idler Pulley Bolt |
20 (27) |
| Belt Tensioner-to-Block |
22 (30) |
| Belt Tensioner-to-Front Cover |
20 (27) |
| Brake Caliper Bolt |
81 (110) |
| Camshaft Bearing Cap-to-Head (DOHC) |
10 (14) |
| Camshaft Sprocket-to-Camshafts |
74 (100) |
| Camshaft Thrust Bearing-to-Head (SOHC) |
19 (25) |
| Canister Purge Solenoid-to-Block |
16 (22) |
| Clutch Pressure Plate-to-Flywheel |
19 (25) |
| Connecting Rod Cap-to-Rod |
| Step 1 |
19 (25) |
| Step 2 |
Tighten an Additional 75 Degrees |
| Coolant Drain-to-Plug/Block |
22 (30) |
| Crankshaft Bearing Cap-to-Block |
37 (50) |
| Crankshaft Bearing Tie Plates |
18 (25) |
| Crankshaft Bearing Tie Plate-to-Oil Pan Rail |
41 (55) |
| Crankshaft Pulley Bolt (SOHC) |
159 (215) |
| Crankshaft Vibration Damper/Pulley-to-Crankshaft |
159 (215) |
| Cylinder Block Drain Plugs |
26 (35) |

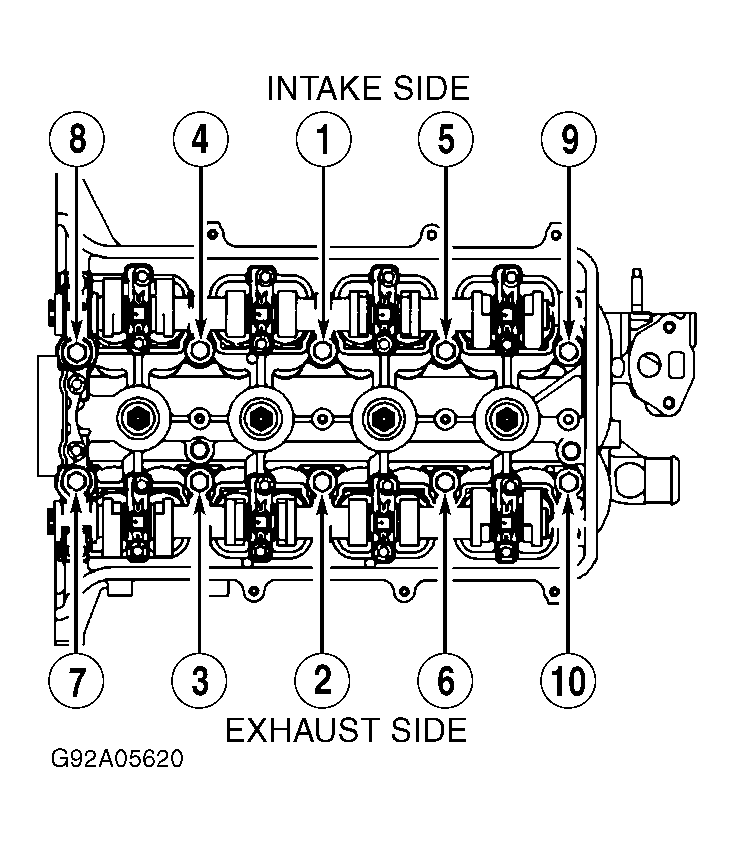

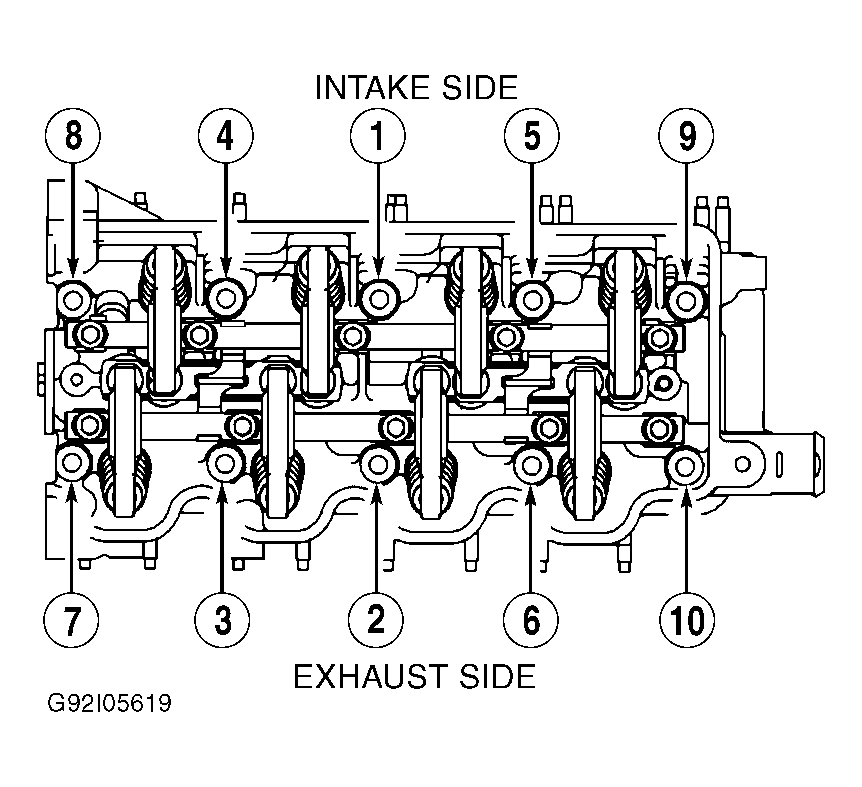

| Cylinder Head Bolts |
| First Pass |
22 (30) |
| Second Pass |
| DOHC |
33 (45) |
| SOHC |
37 (50) |
| Final Pass |
Additional 90 Degrees |
| EGR Valve-to-Head |
22 (30) |
| EGR Valve-to-Head |
19 (25) |
| Engine Block Heater Bolt |
18 (25) |
| Engine Mount-to-Front Cover Nuts |
37 (50) |
| Engine Mount-to-Midrail Bracket Nuts |
37 (50) |
| Engine Stiffening Bracket |
35 (47) |
| Engine Strut-to-Frame Bracket and Engine Strut-to-Engine Bracket |
52 (70) |
| Engine/Transaxle Grounds |
19 (25) |
| Exhaust Manifold Studs-to-Head |
9.5 (13) |
| Exhaust Manifold-to-Head (SOHC) |
16 (22) |
| Exhaust Manifold-to-Head (DOHC) |
13 (18) |
| Exhaust Pipe Bracket-to-Stiffener Bracket |
35 (47) |
| Exhaust Pipe-to-Catalytic Converter |
35 (45) |
| Exhaust Pipe-to-Manifold |
23 (31) |
| Exhaust Pipe-to-Support Bracket |
23 (31) |
| Flexplate-to-Converter |
52 (70) |
| Flexplate-to-Crankshaft |
44 (60) |
| Flywheel-to-Crankshaft |
59 (80) |
| Frame-to-Body |
151 (205) |
| Front A/C Bracket-to-Block |
35 (47) |

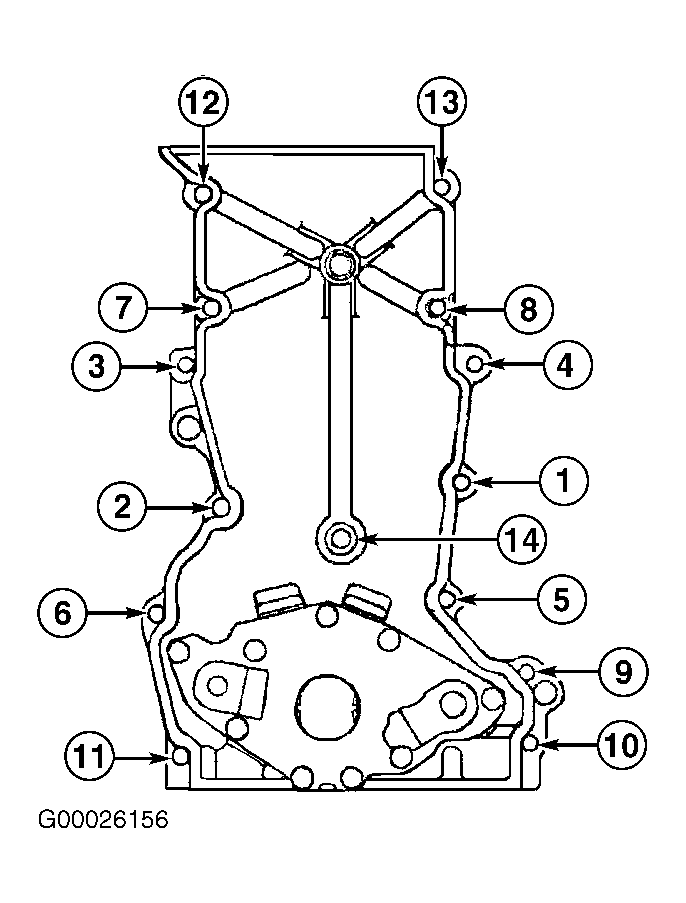

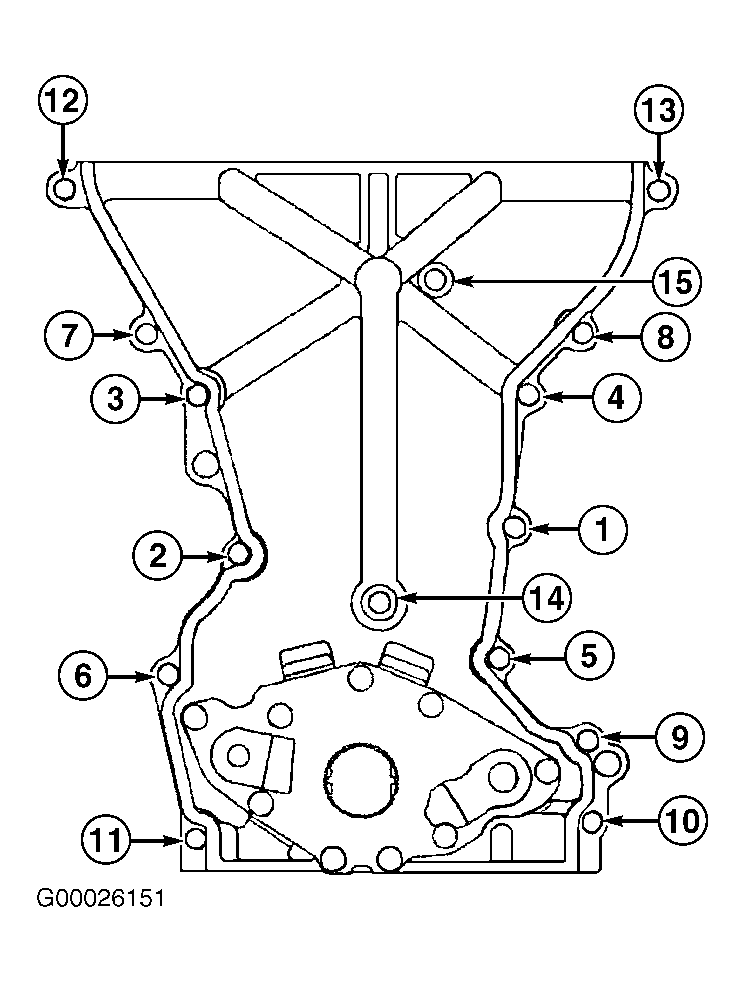

| Front Cover Parimeter Bolts |
22 (30) |
| Front Mount-to-Engine Block |
41 (55) |
| Generator Bolts |
24 (32) |
| Intake Manifold Studs-to-Head |
9.5 (13) |
| Intake Manifold Support Bracket (SOHC)-to-Block and Intake |
22 (30) |
| Intake Manifold-to-Head (SOHC) |
22 (30) |
| Intake Manifold-to-Head (DOHC) |
9.5 (13) |
| Knock Sensor |
19 (25) |
| Knuckle Attachment Bolts-to-Strut |
148 (200) |
| Lower Transaxle Bolts |
96 (130) |
| Oil Gallery Plug-to-Block |
22 (30) |
| Oil Level Indicator Tube-to-Block |
22 (30) |
| Oil Pan Drain Plug |
27 (37) |
| Oil Pickup Tube Bracket-to-Tie Plate |
11 (15) |
| Oil Pickup Tube-to-Block |
22 (30) |
| Oil Pressure Sending Unit |
33 (45) |
| Oil Pump Cover-to-Front Cover |
8 (11) |
| Oxygen Sensor |
19 (25) |
| Oxygen Sensor |
33 (45) |
| Power Steering Pump Brace-to-Block |
22 (30) |
| Power Steering Pump Bracket-to-Block |
22 (30) |
| Power Steering Pump-to-Bracket |
22 (30) |
| Rocker Arm Cover-to-Head (SOHC) |
22 (30) |
| Rocker Arm Shaft-to-Head |
19 (25) |
| Spark Plug-to-Head |
20 (27) |
| Starter Motor-to-Block |
27 (37) |
| Starter Support Bracket-to-Axle Shaft Bracket |
22 (30) |
| Steering Shaft U-Joint Bolt |
35 (47) |
| Stiffening Bracket-to-Engine Transaxle |
40 (54) |
| Strut Bracket-to-Frame Nuts |
37 (50) |
| Support Bracket-to-Intermediate Shaft Support Bracket (DOHC) |
22 (30) |
| Throttle Body-to-Air Intake Manifold (DOHC) |
9 (12) |
| Timing Chain Fixed Bolt-to-Head |
19 (26) |
| Timing Chain Fixed Guide-to-Block |
19 (26) |
| Timing Chain Pivot Guide-to-Head |
19 (26) |
| Timing Chain Tensioner-to-Block |
14 (19) |
| Upper Engine Mount-to-Front Cover |
37 (50) |
| Upper Engine Mount-to-Front Rail Bracket |
37 (50) |
| Upper Mount-to-Frame Rail Bracket |
37 (50) |
| Upper Transaxle Bolts |
66 (90) |
| Water Pump Pulley-to-Water Pump Hub |
19 (25) |
| Water Pump-to-Block |
22 (30) |
| Wheel Nuts |
103 (140) |
| Wiring Harness-to-Transaxle Case/Engine Block |
18 (25) |
| INCH Lbs. (N.m) |
| Battery Hold Down Nut |
80 (9) |
| Camshaft Cover-to-Head (DOHC) |
89 (10) |
| Coolant Temperature Sensor |
71 (8) |
| Crankshaft Bearing Tie Plate Insert |
31 (3.5) |
| Crankshaft Position Sensor |
80 (9) |
| Crankshaft Rear Oil Seal Assembly-to-Block |
97 (11) |
| Deaeration Line Clamps-to-Engine Bracket (SOHC) |
97 (11) |
| Deaeration Line Fitting-to-Cylinder Head (SOHC) |
80 (9) |
| Front Cover Lower Center Bolt (Number 14) |
89 (10) |
| Fuel Line Retainer Clip |
35 (4) |
| Generator/Starter Battery Positive Terminal |
89 (10) |
| Intake Manifold Brace-to-Block (DOHC) |
89 (10) |
| Oil Pan-to-Block |
80 (9) |
| Starter Solenoid Terminal |
44 (5) |
| Support Bracket-to-Intake Manifold (DOHC) |
89 (10) |
| Timing Chain Tensioner-to-Block |
168 (19) |
| Transaxle Dust Cover |
89 (10) |
| Wiring Harness (PCM Ground) |
89 (10) |
