Engine Controls - Self-Diagnostics
>>
Connector Identification
Connector Identification

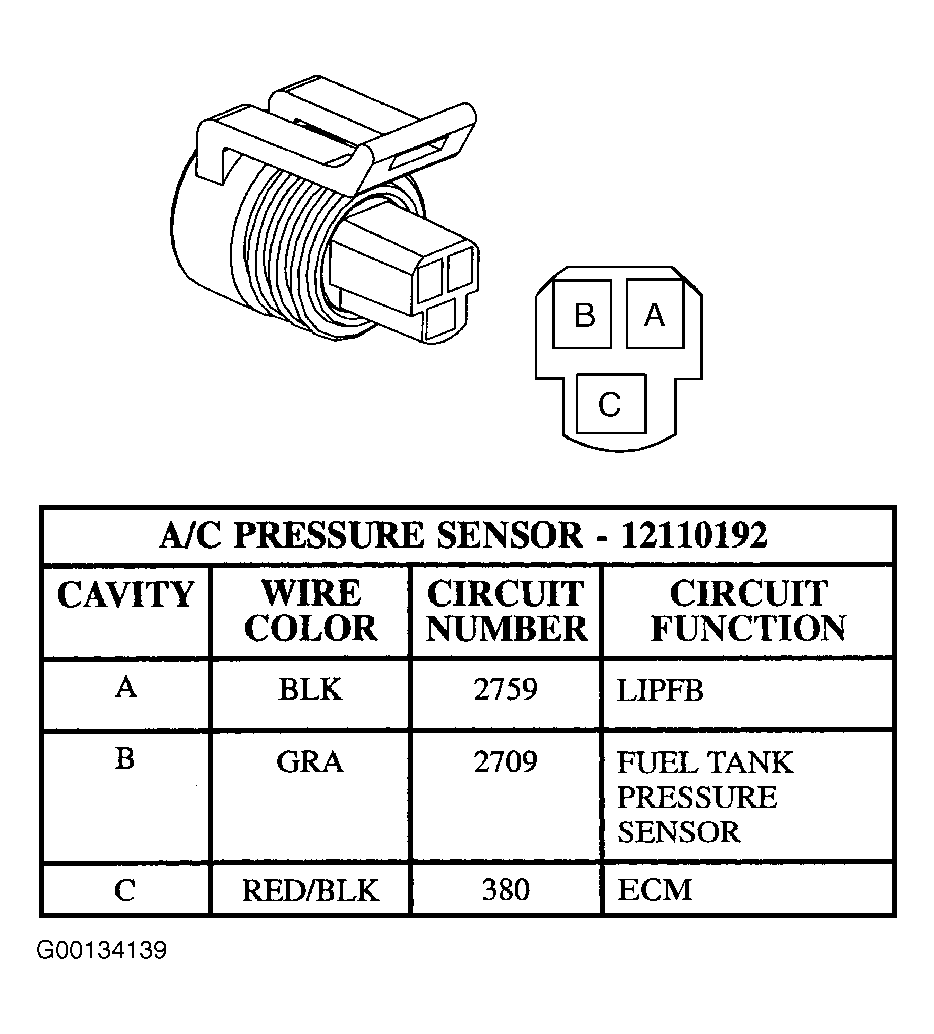

Fig 1: Identifying A/C Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

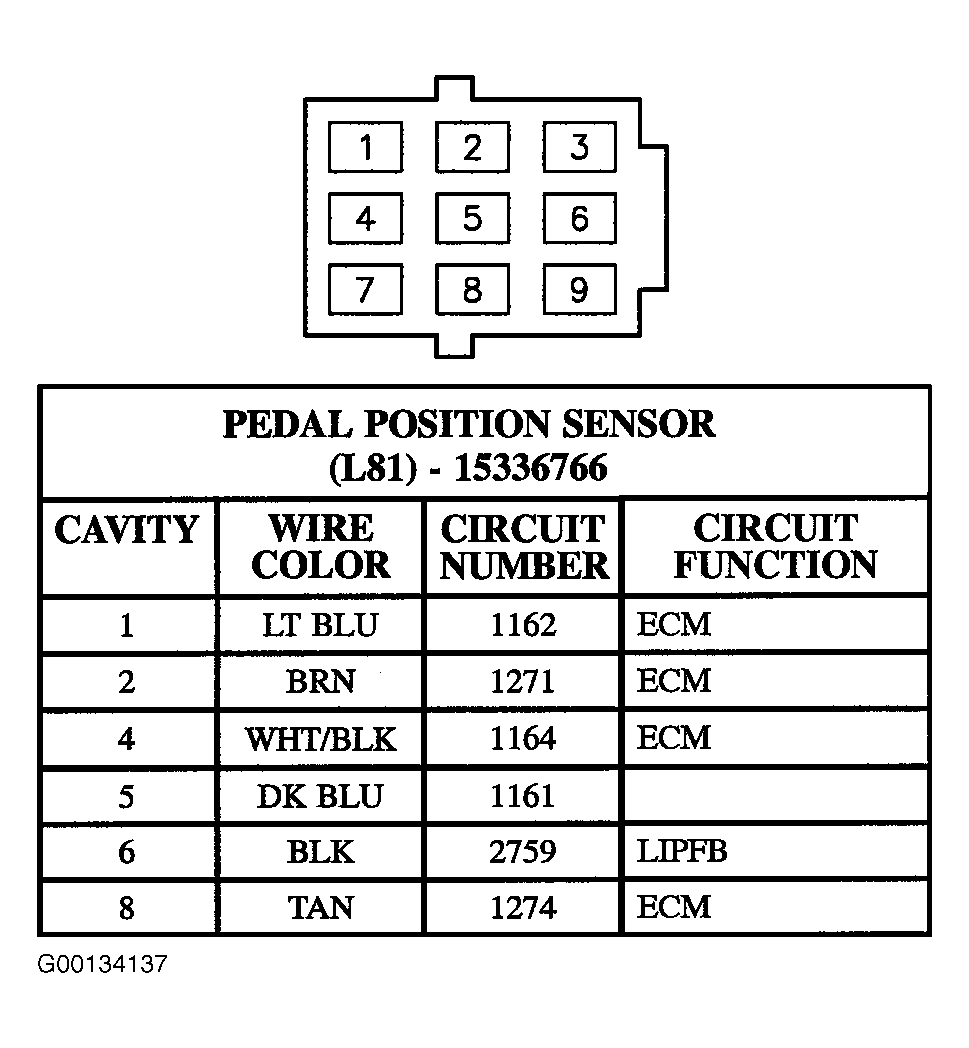

Fig 2: Identifying APP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying Brake Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.

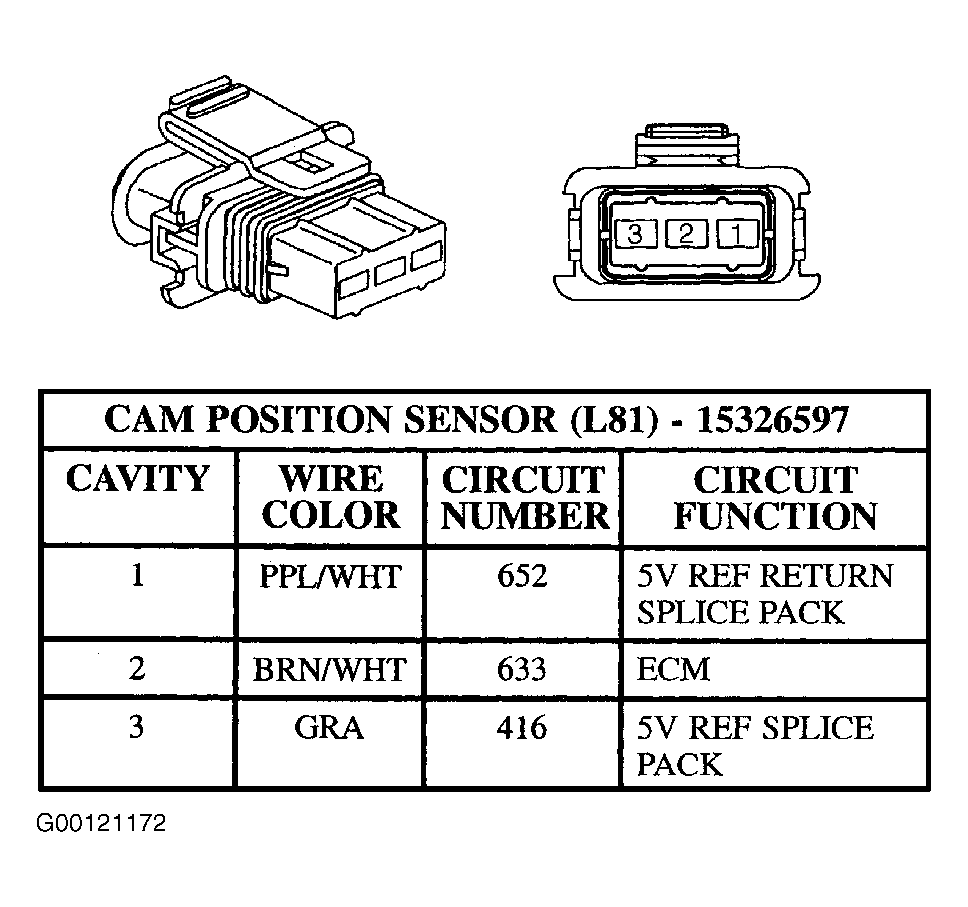

Fig 4: Identifying CMP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

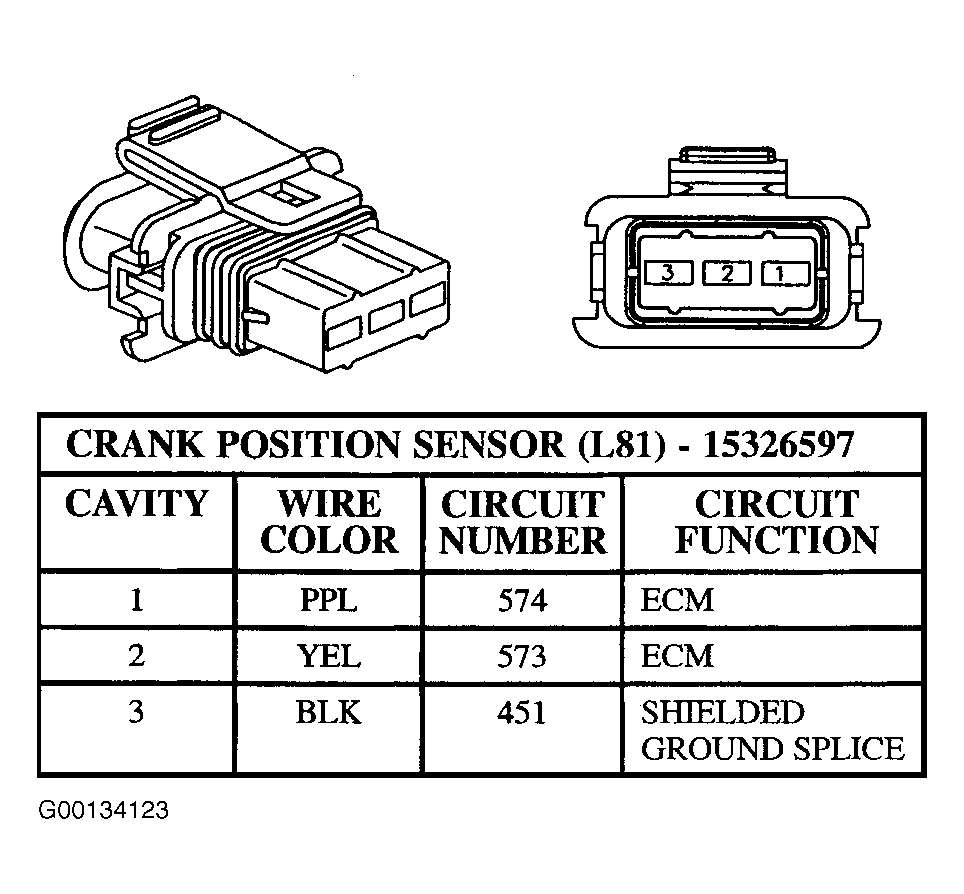

Fig 5: Identifying CKP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying Cruise Brake Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 7: Identifying EBTCM Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 8: Identifying EBTCM Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

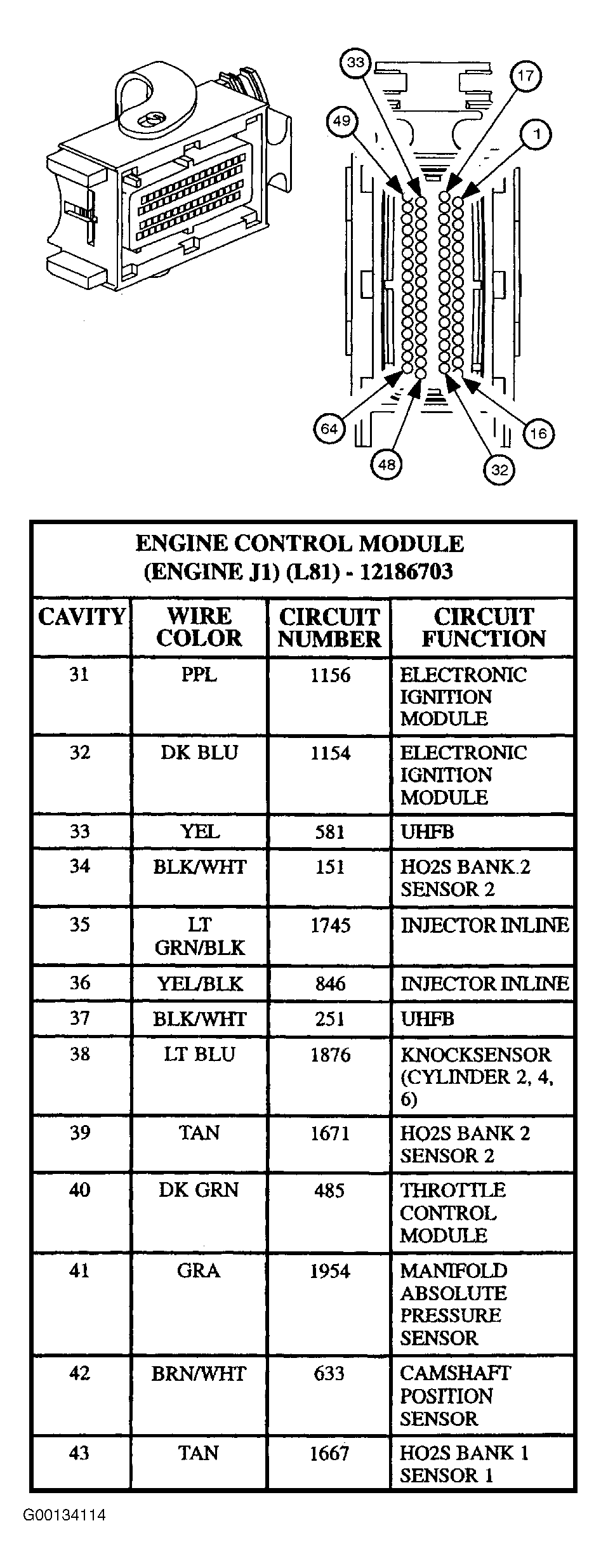

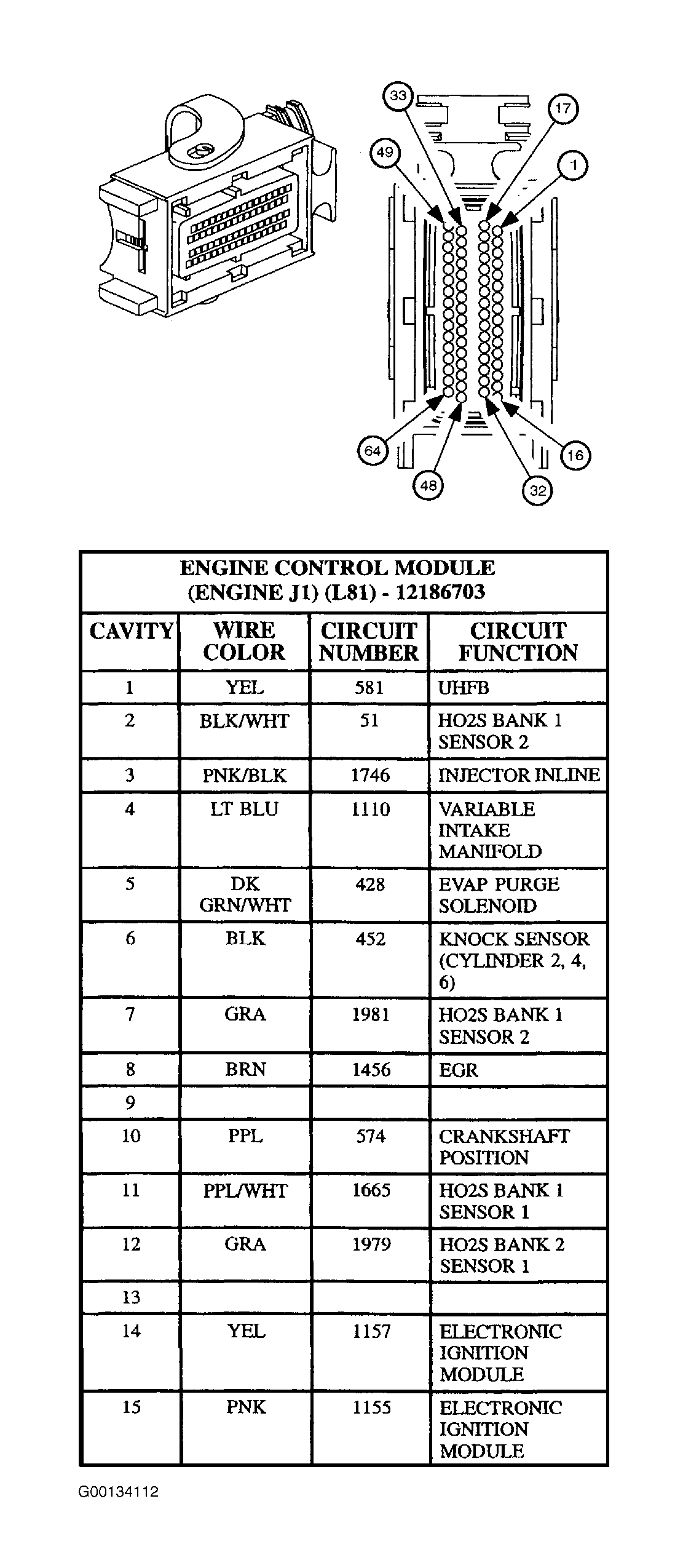

Fig 9: Identifying ECM Connector J1 Terminals (1 Of 5)
Courtesy of GENERAL MOTORS CORP.

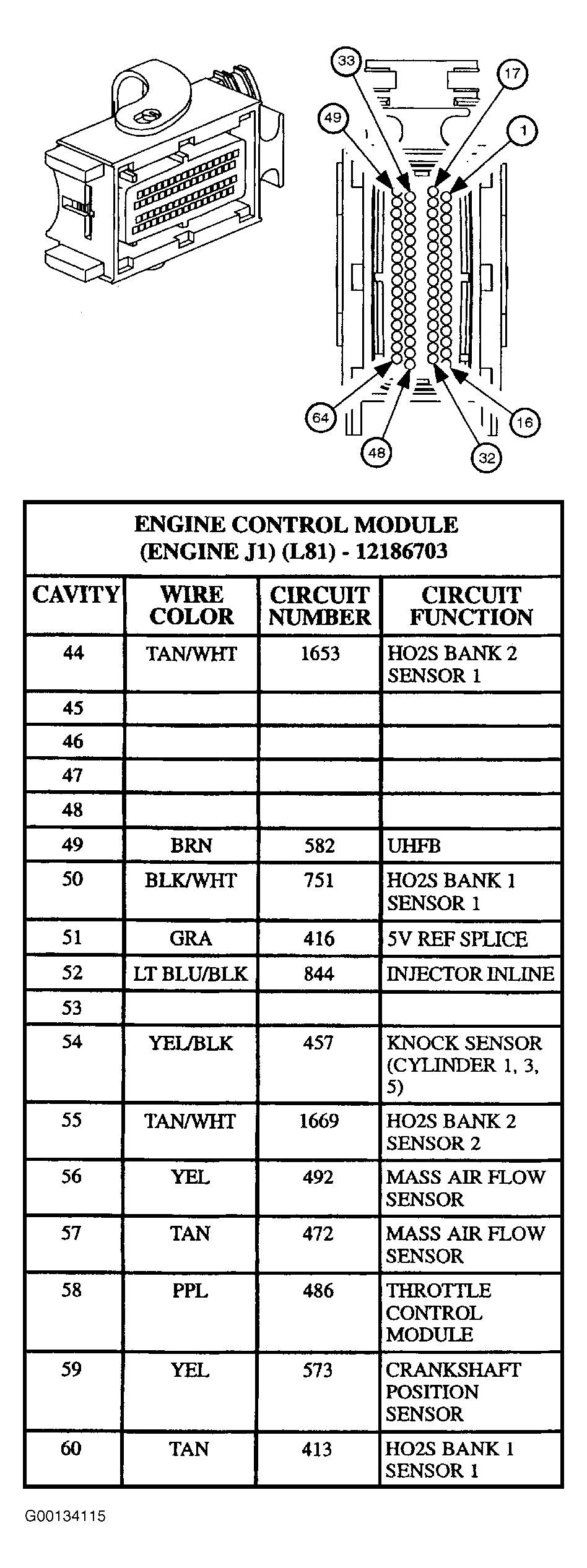

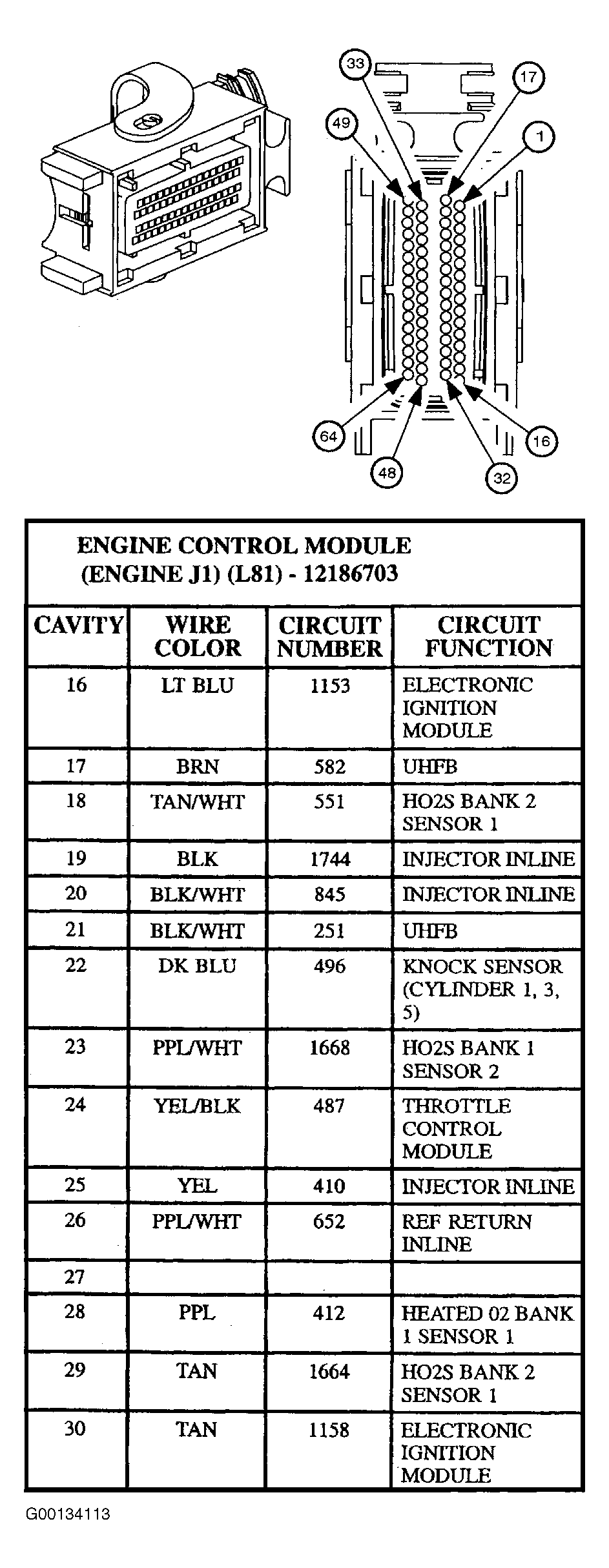

Fig 10: Identifying ECM Connector J1 Terminals (2 Of 5)
Courtesy of GENERAL MOTORS CORP.
Fig 11: Identifying ECM Connector J1 Terminals (3 Of 5)
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying ECM Connector J1 Terminals (4 Of 5)
Courtesy of GENERAL MOTORS CORP.

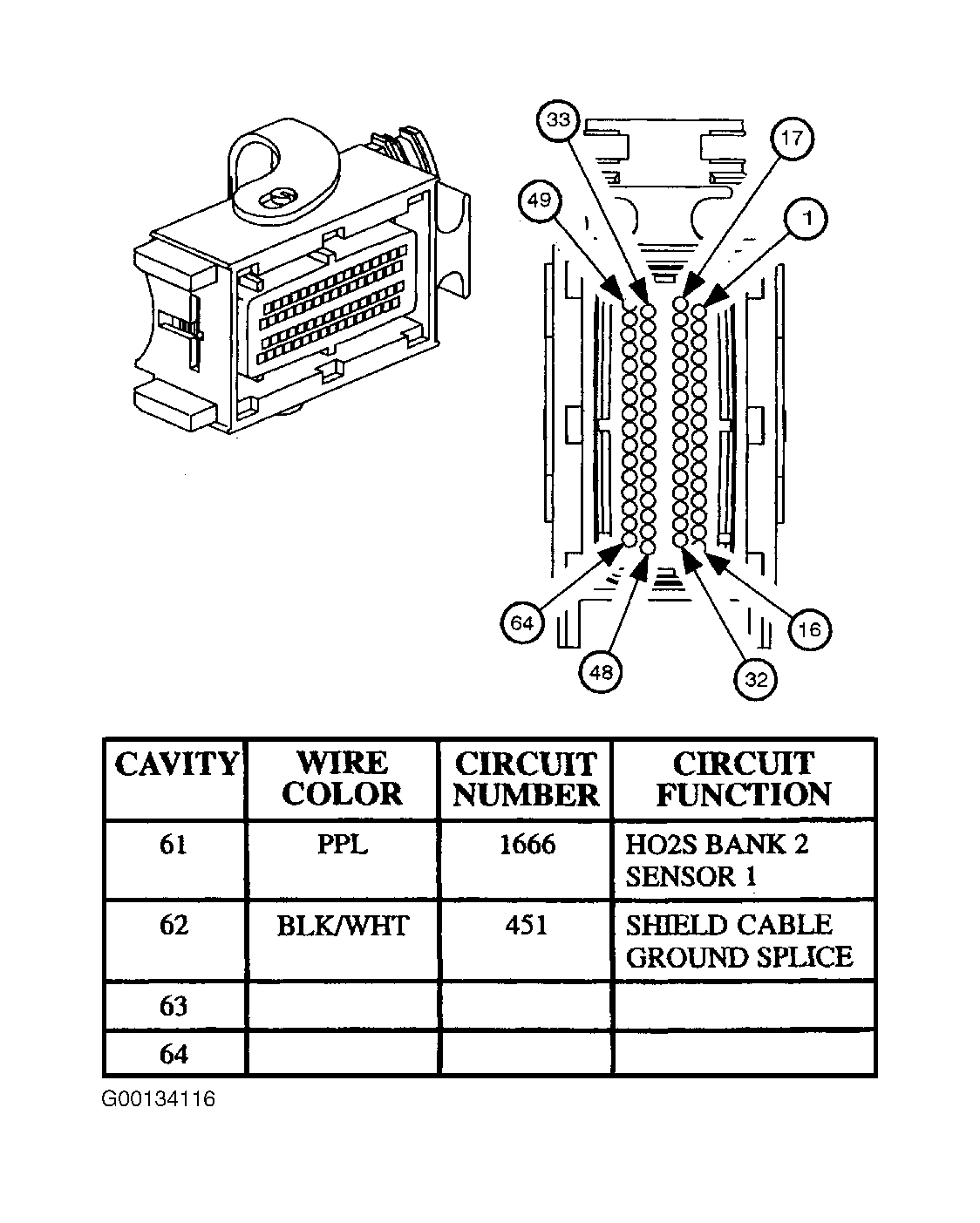

Fig 13: Identifying ECM Connector J1 Terminals (5 Of 5)
Courtesy of GENERAL MOTORS CORP.

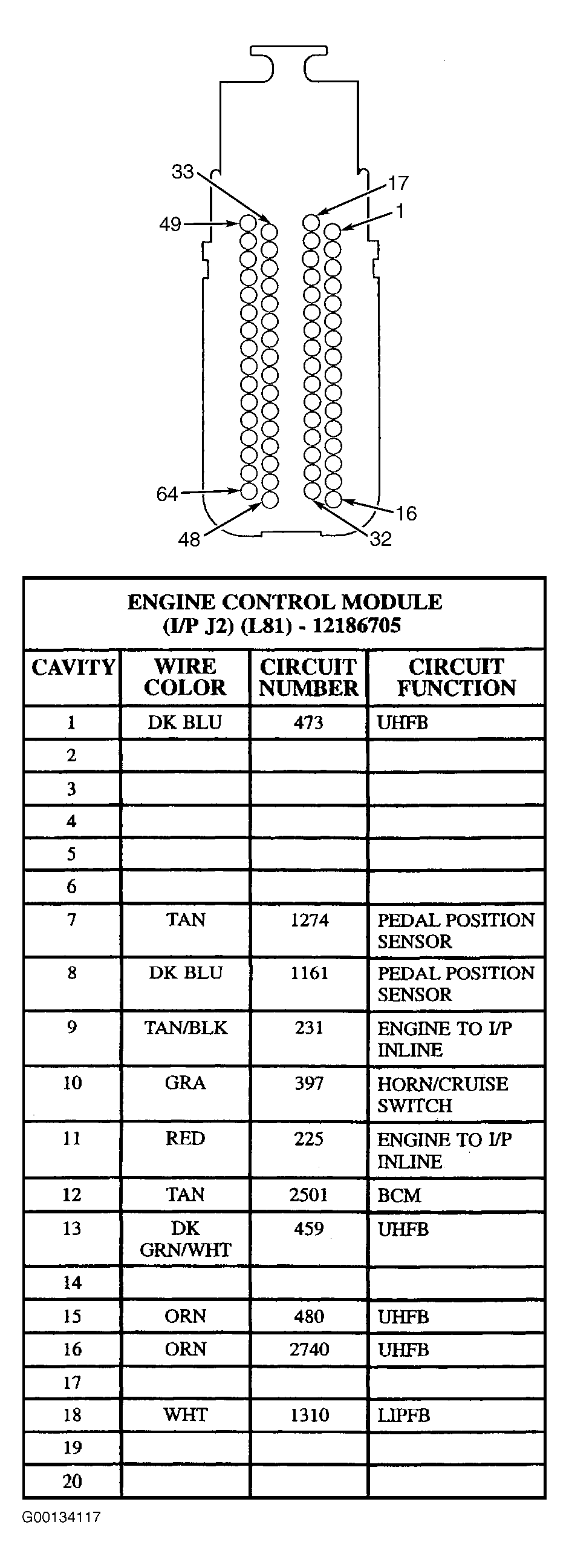

Fig 14: Identifying ECM Connector J2 Terminals (1 Of 4)
Courtesy of GENERAL MOTORS CORP.

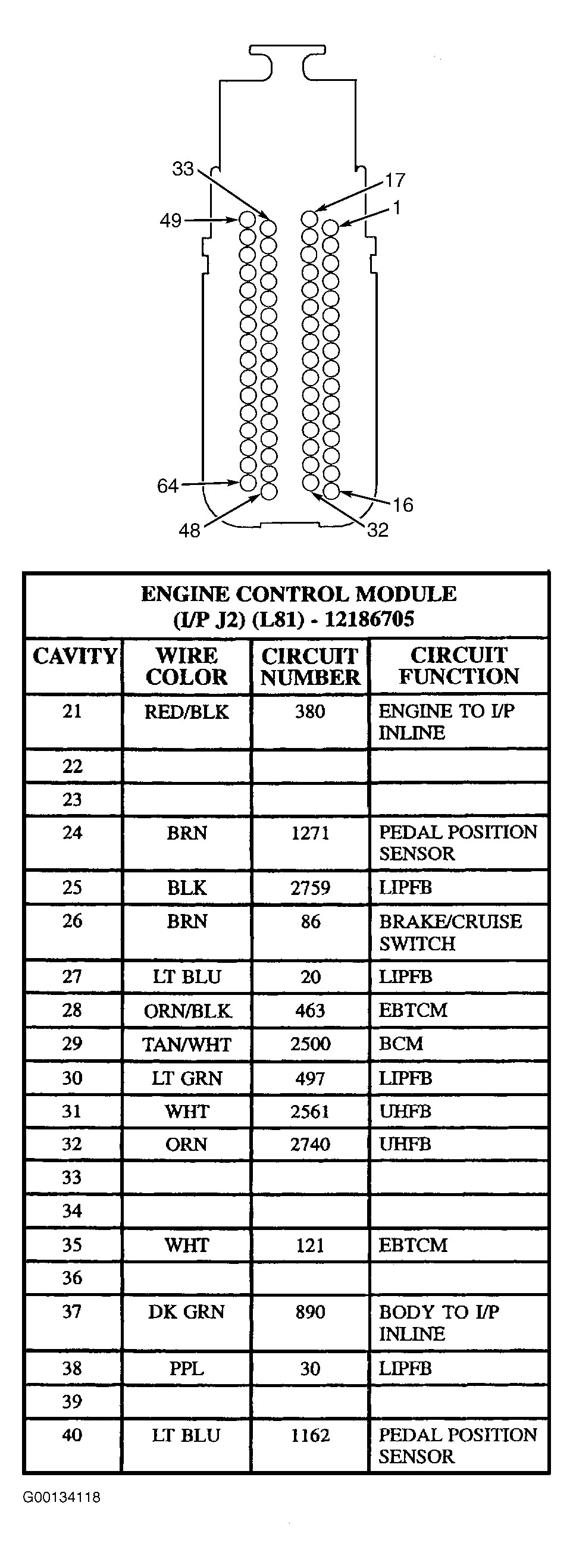

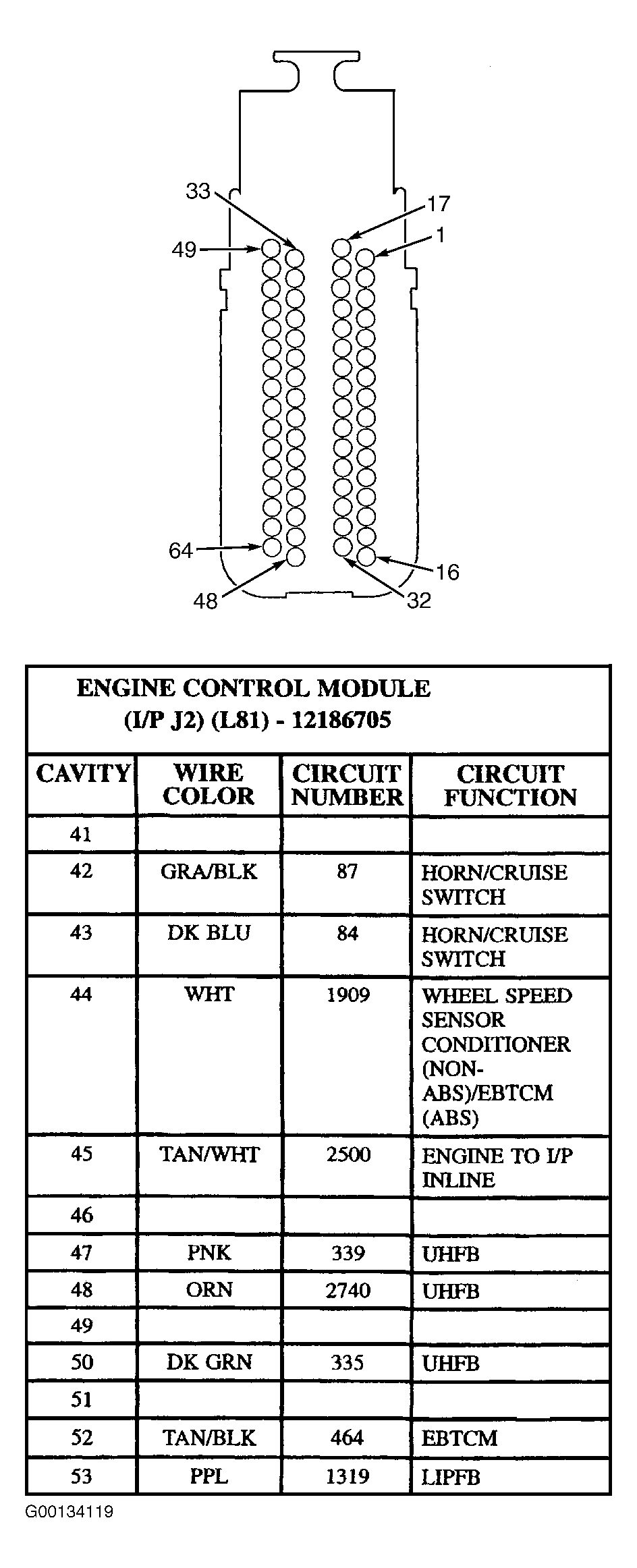

Fig 15: Identifying ECM Connector J2 Terminals (2 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying ECM Connector J2 Terminals (3 Of 4)
Courtesy of GENERAL MOTORS CORP.

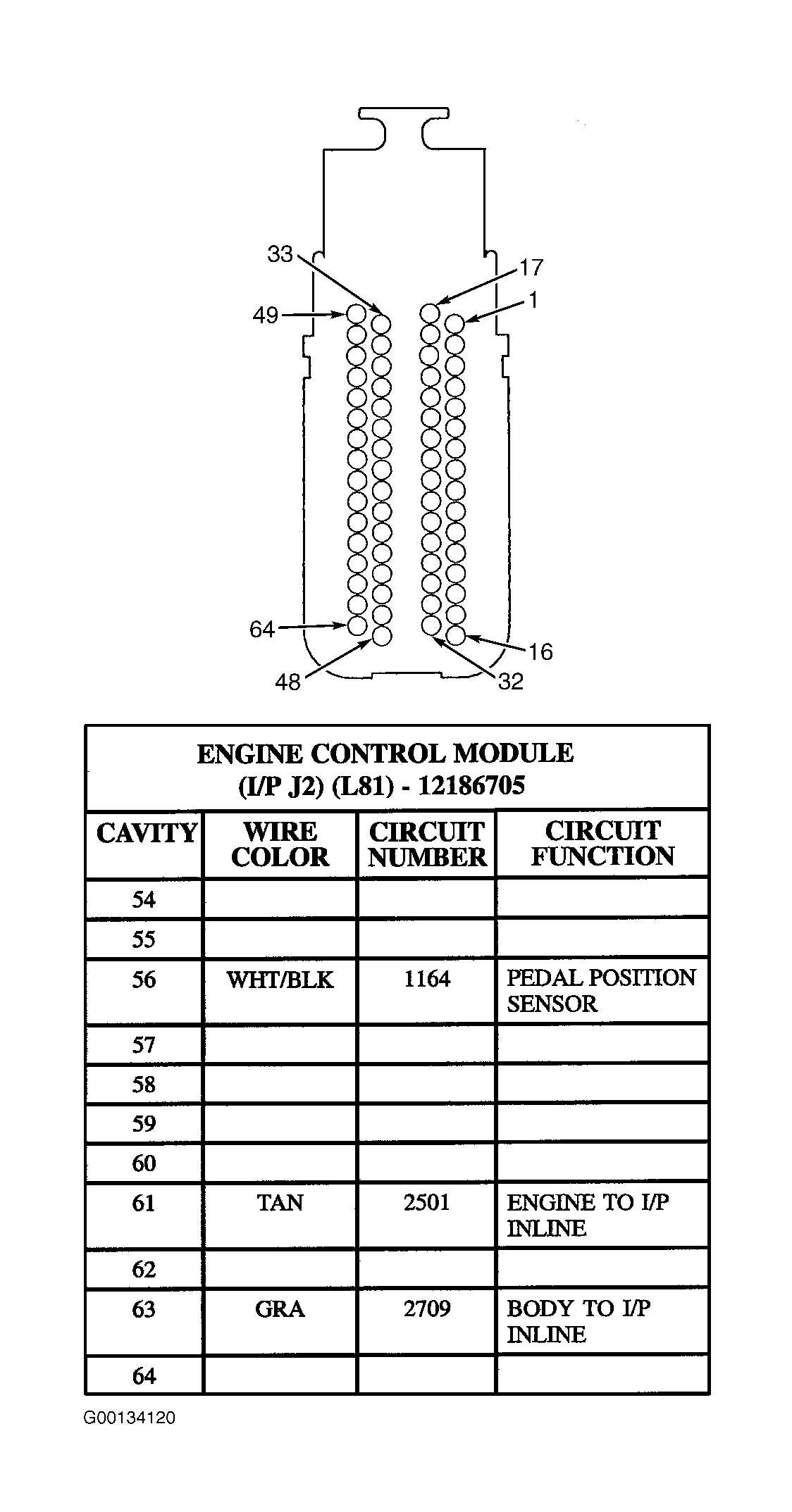

Fig 17: Identifying ECM Connector J2 Terminals (4 Of 4)
Courtesy of GENERAL MOTORS CORP.

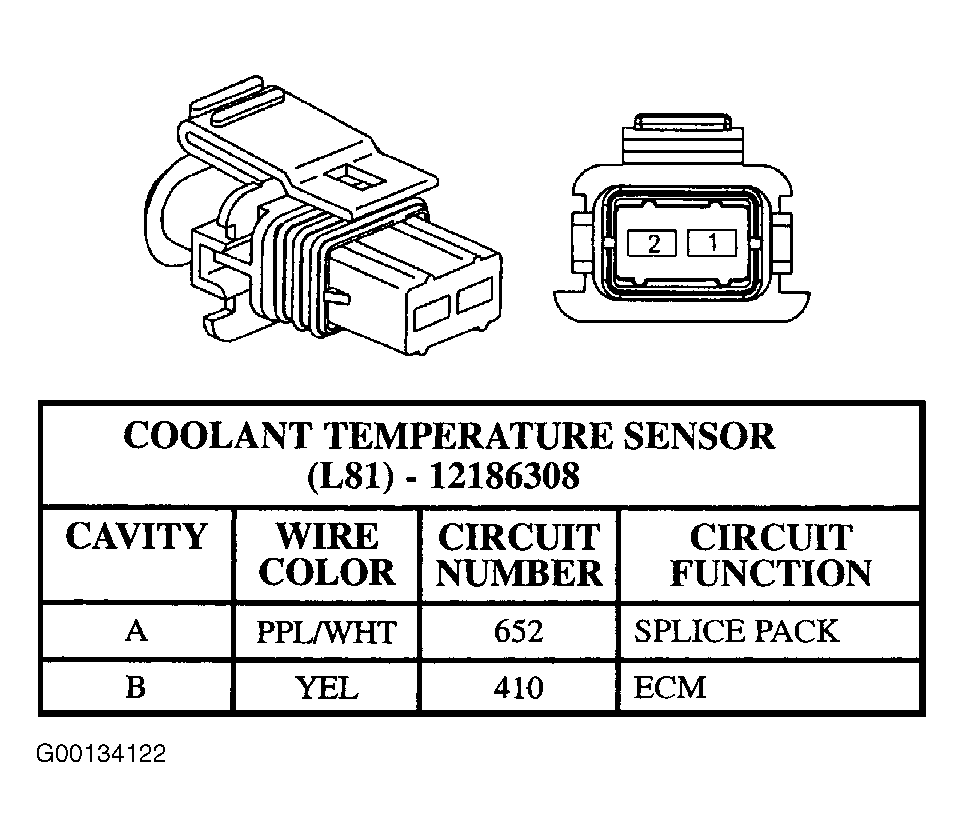

Fig 18: Identifying ECT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

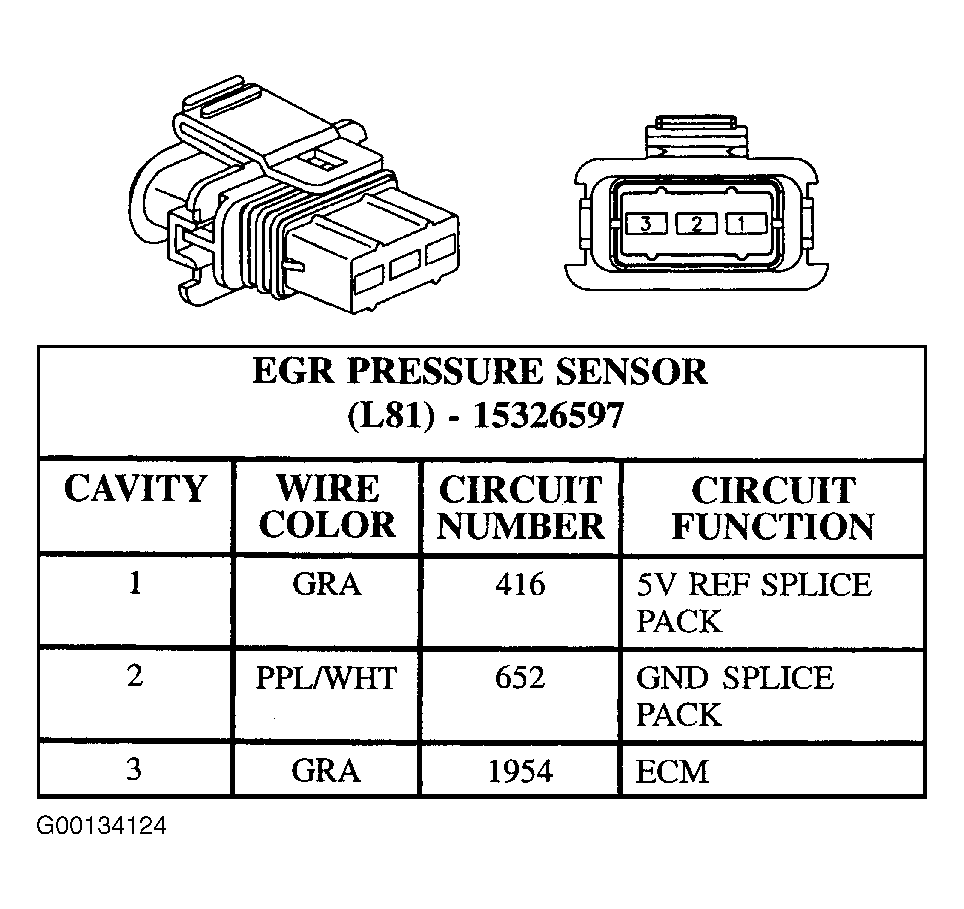

Fig 19: Identifying EGR Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

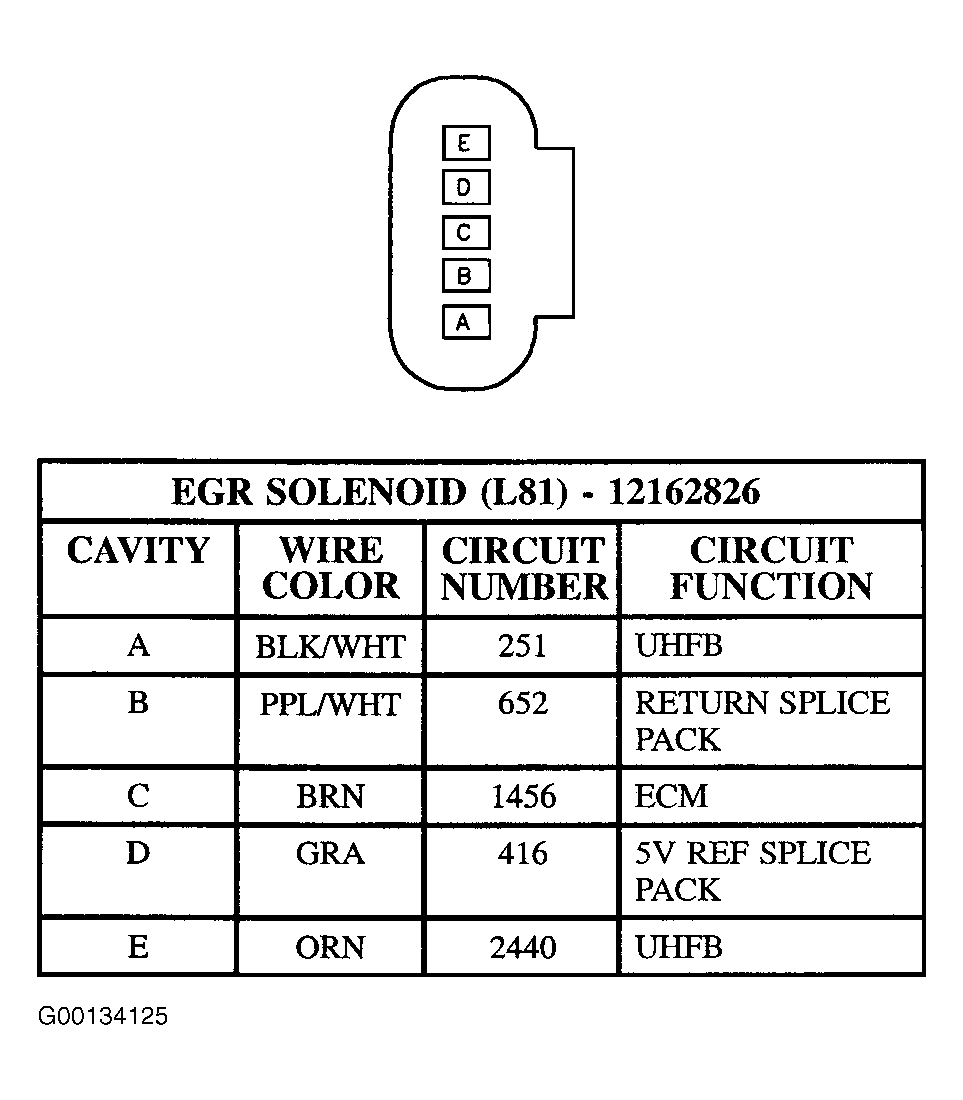

Fig 20: Identifying EGR Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

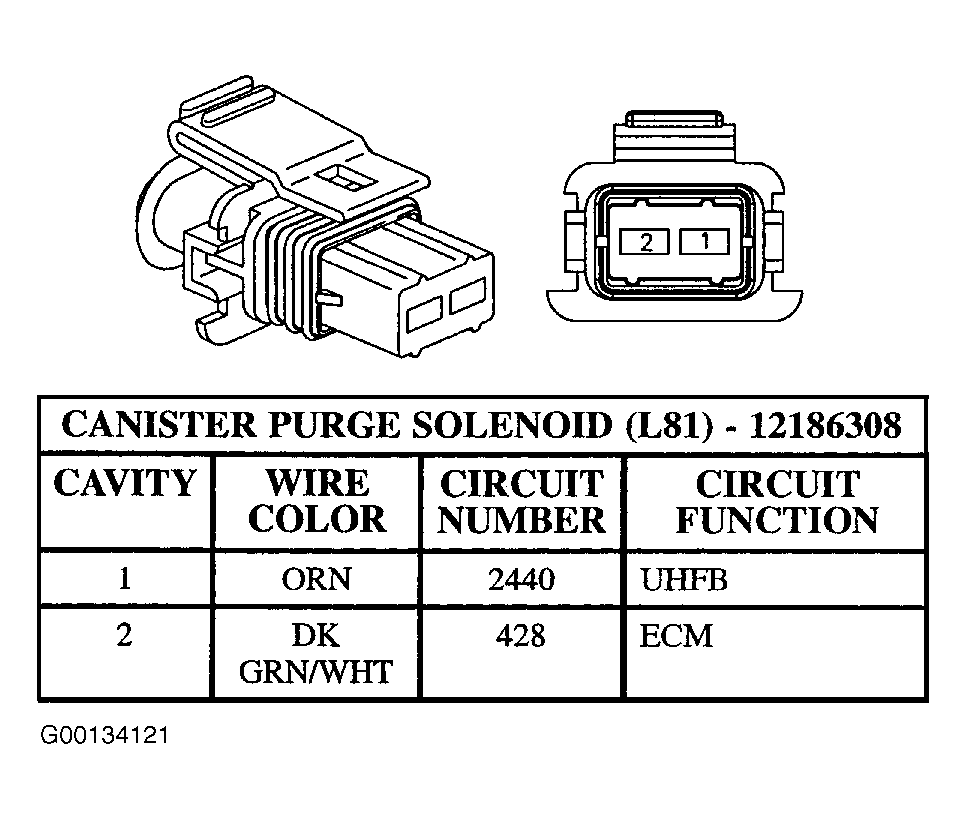

Fig 21: Identifying EVAP Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 22: Identifying EVAP Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

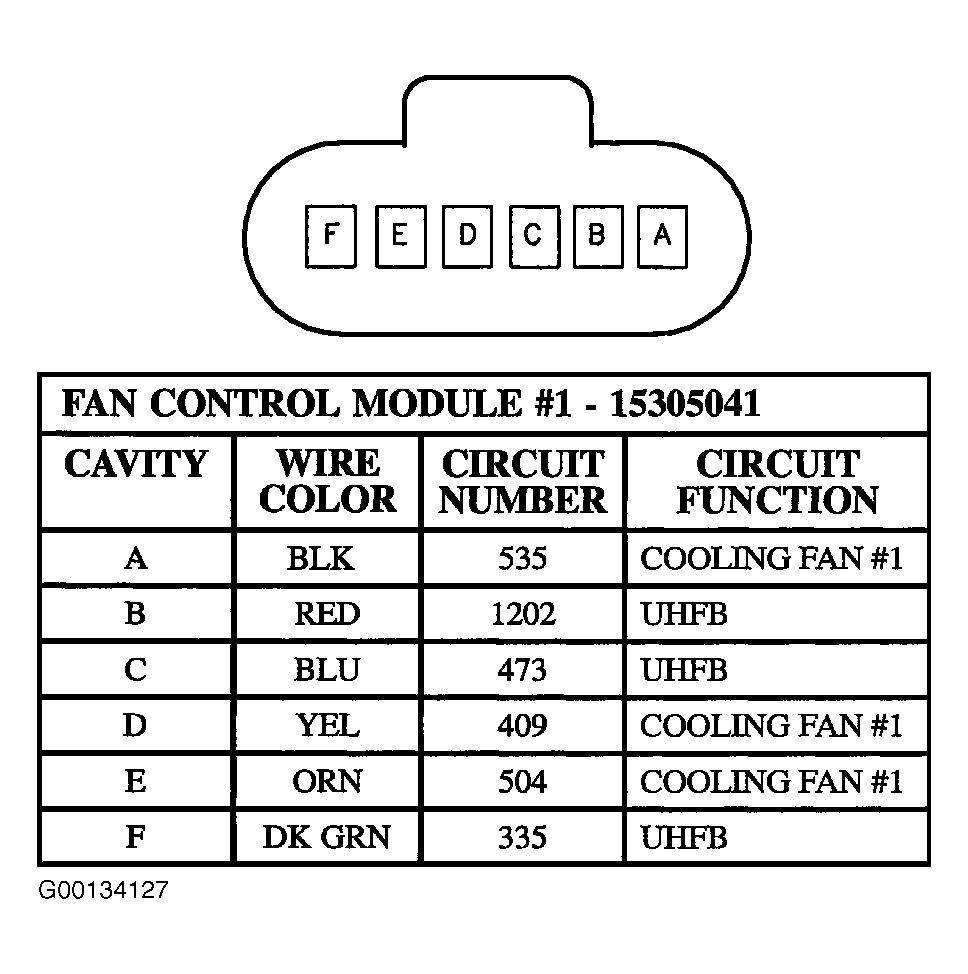

Fig 23: Identifying Fan Control Module Connector (Brown) Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 24: Identifying Fan Control Module Connector (Blue) Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 25: Identifying FTP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 26: Identifying Fuel Tank In-Line Connector Terminals
Courtesy of GENERAL MOTORS CORP.

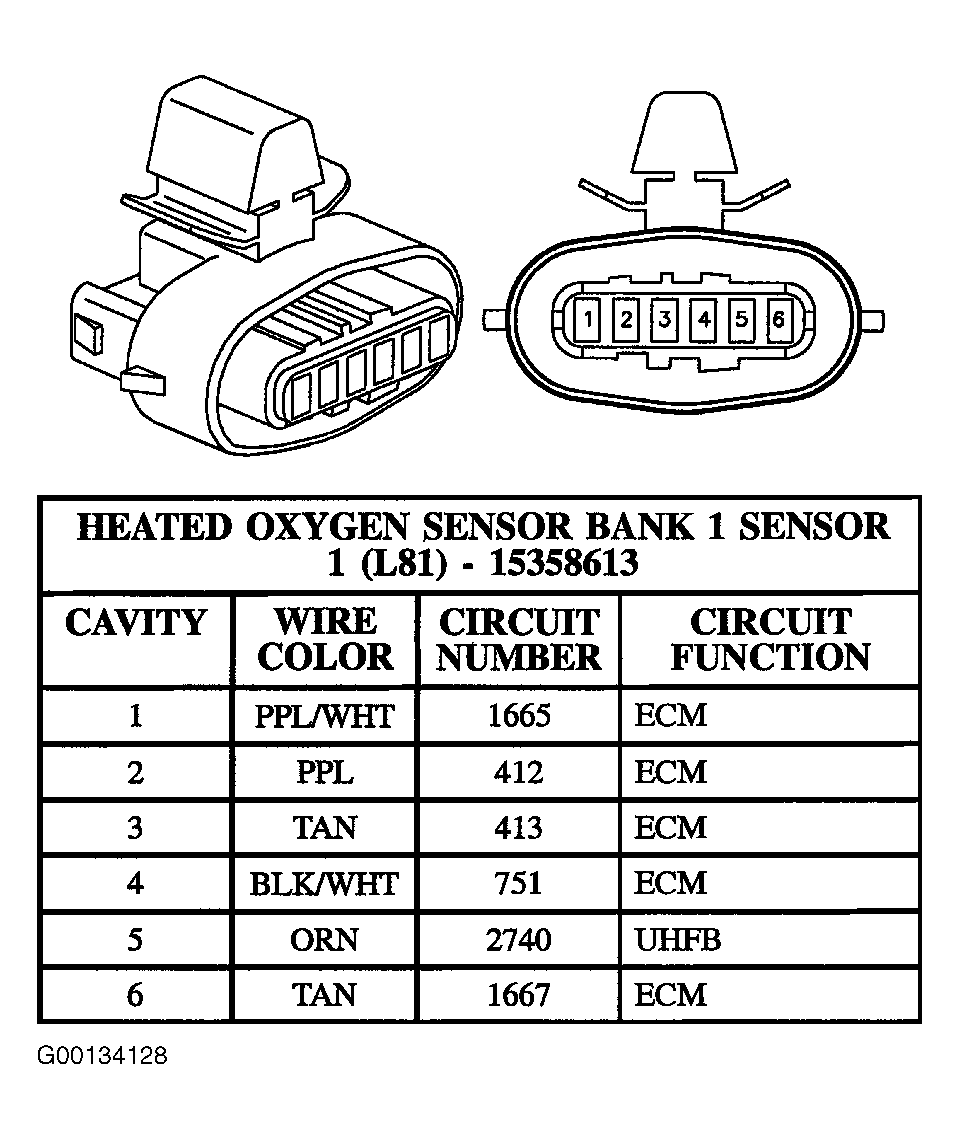

Fig 27: Identifying Heated Oxygen Sensor Bank 1, Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

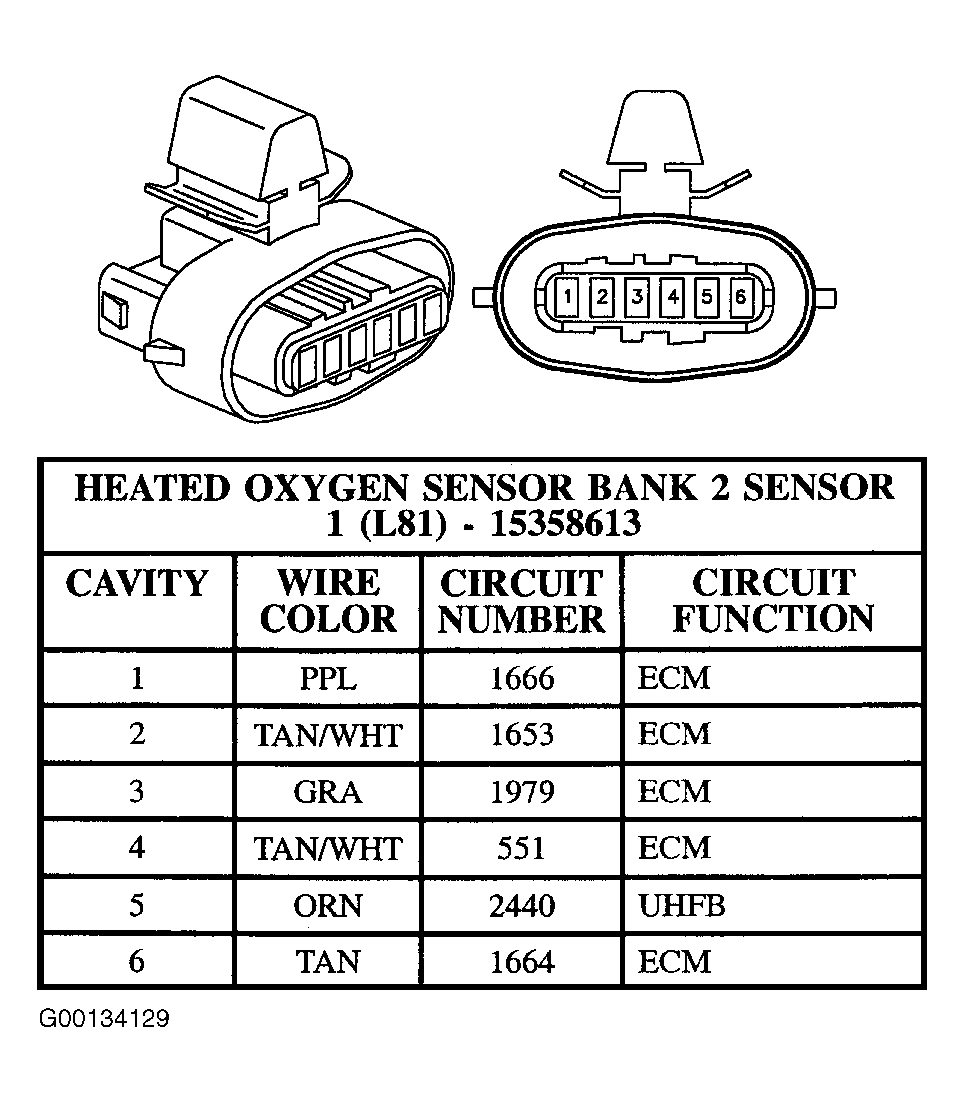

Fig 28: Identifying Heated Oxygen Sensor Bank 2, Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

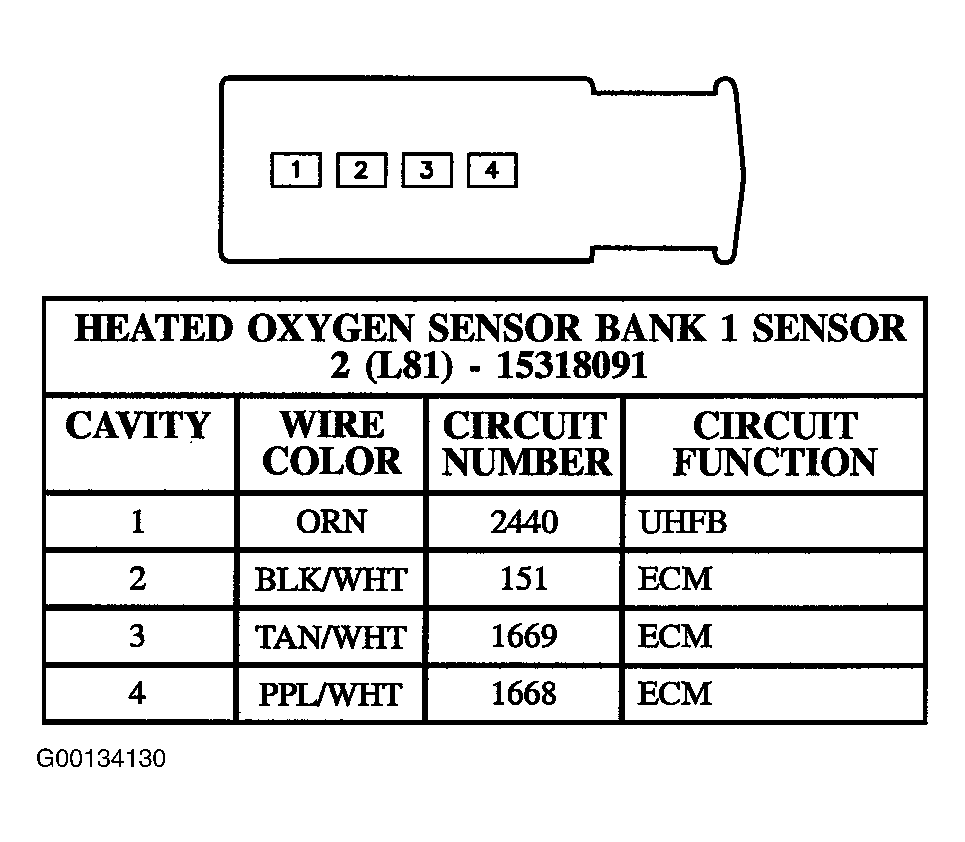

Fig 29: Identifying Heated Oxygen Sensor Bank 1, Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

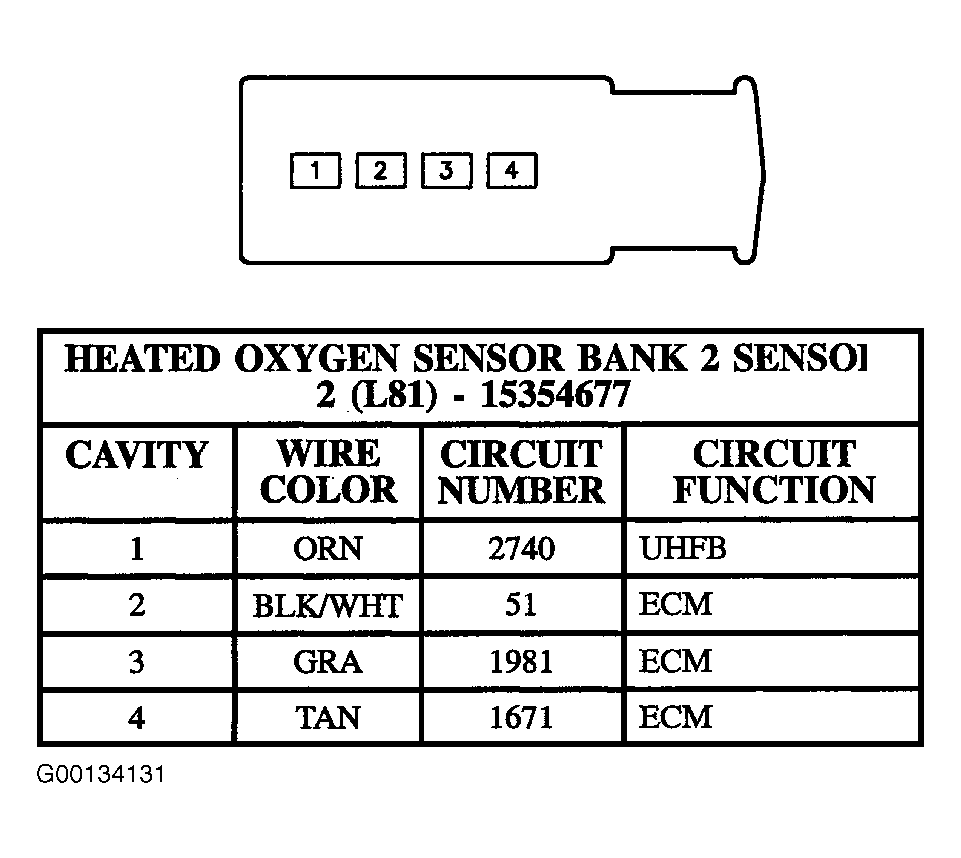

Fig 30: Identifying Heated Oxygen Sensor Bank 2, Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

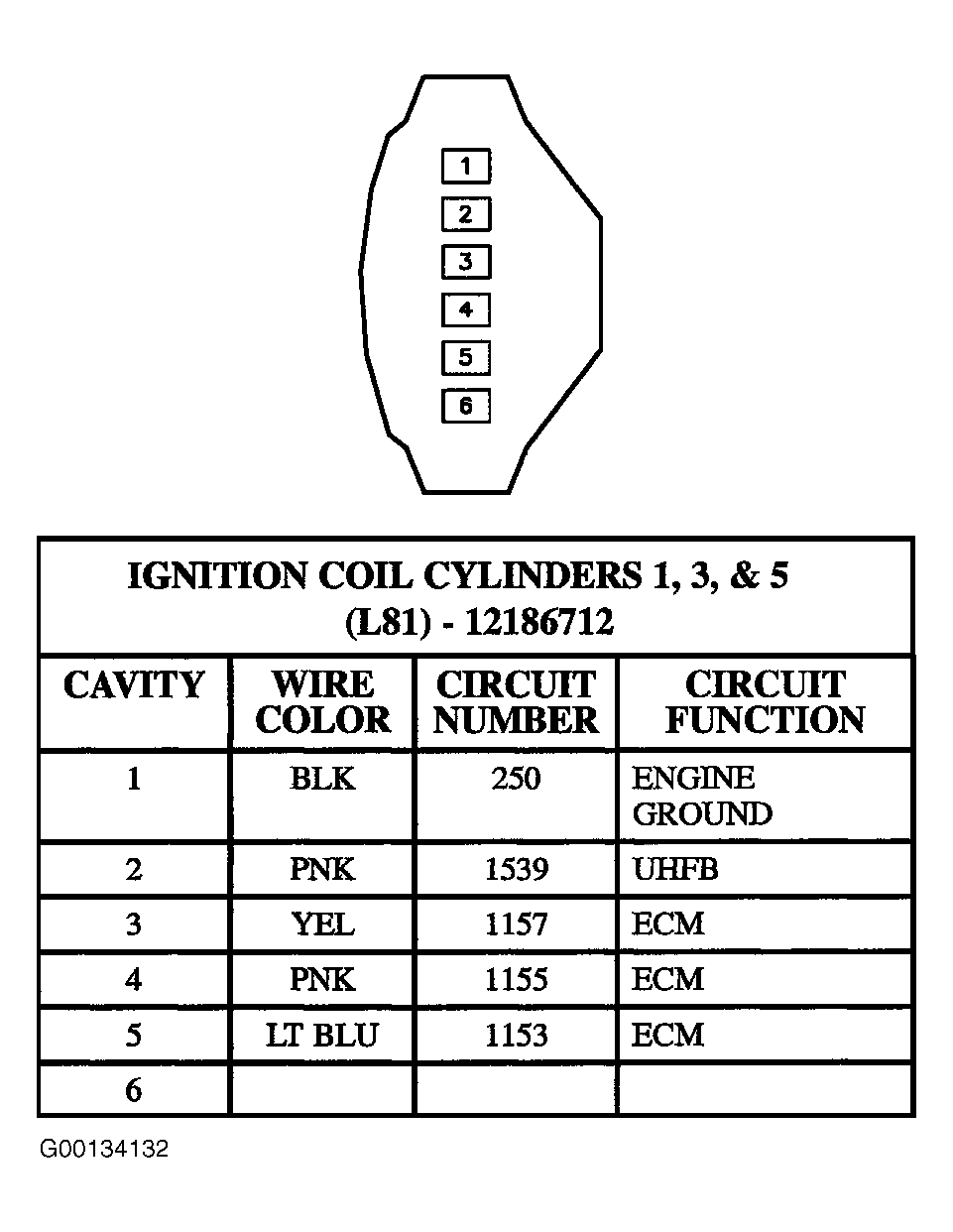

Fig 31: Identifying Ignition Coil Cylinders 1, 3 & 5 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

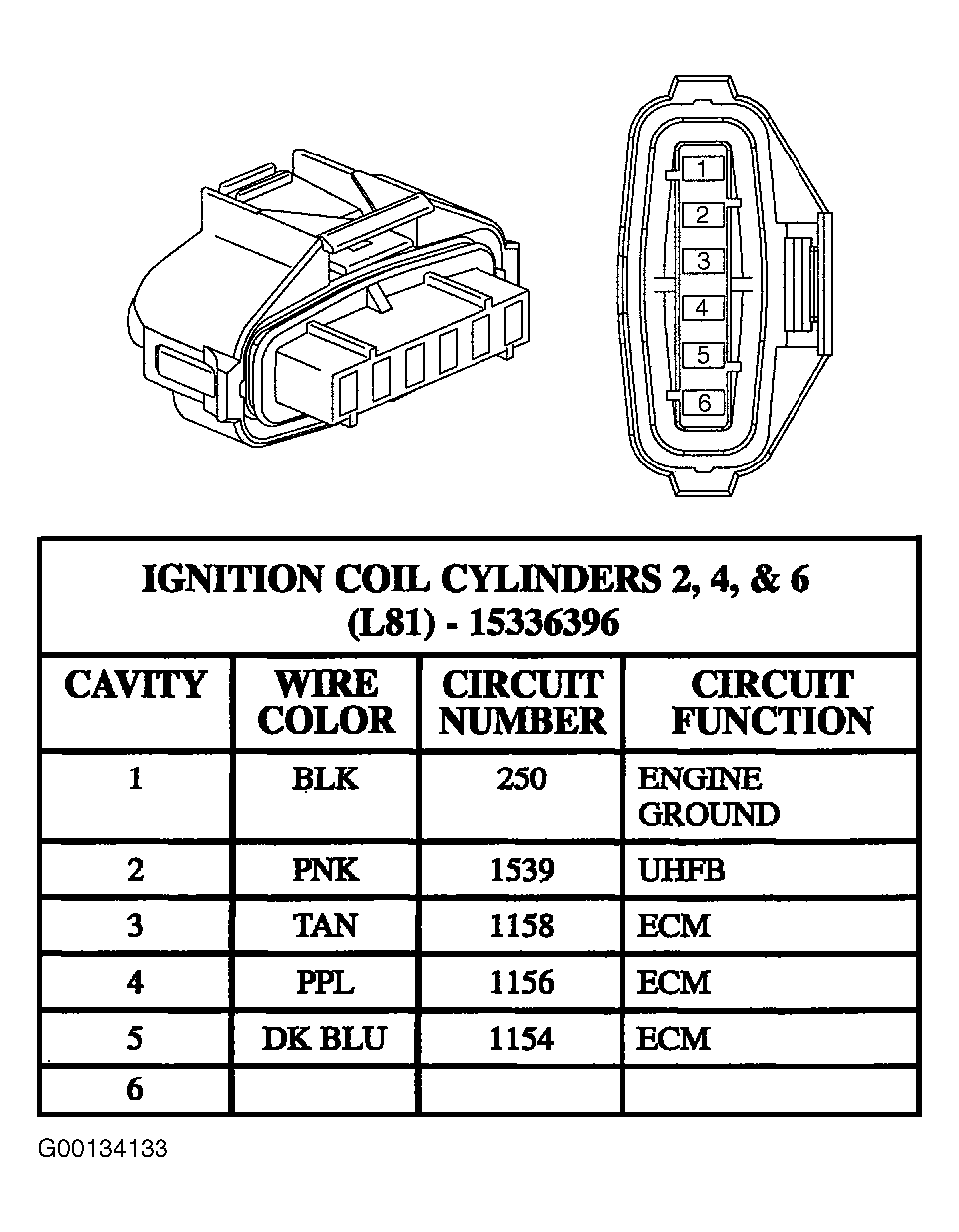

Fig 32: Identifying Ignition Coil Cylinders 2, 4 & 6 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

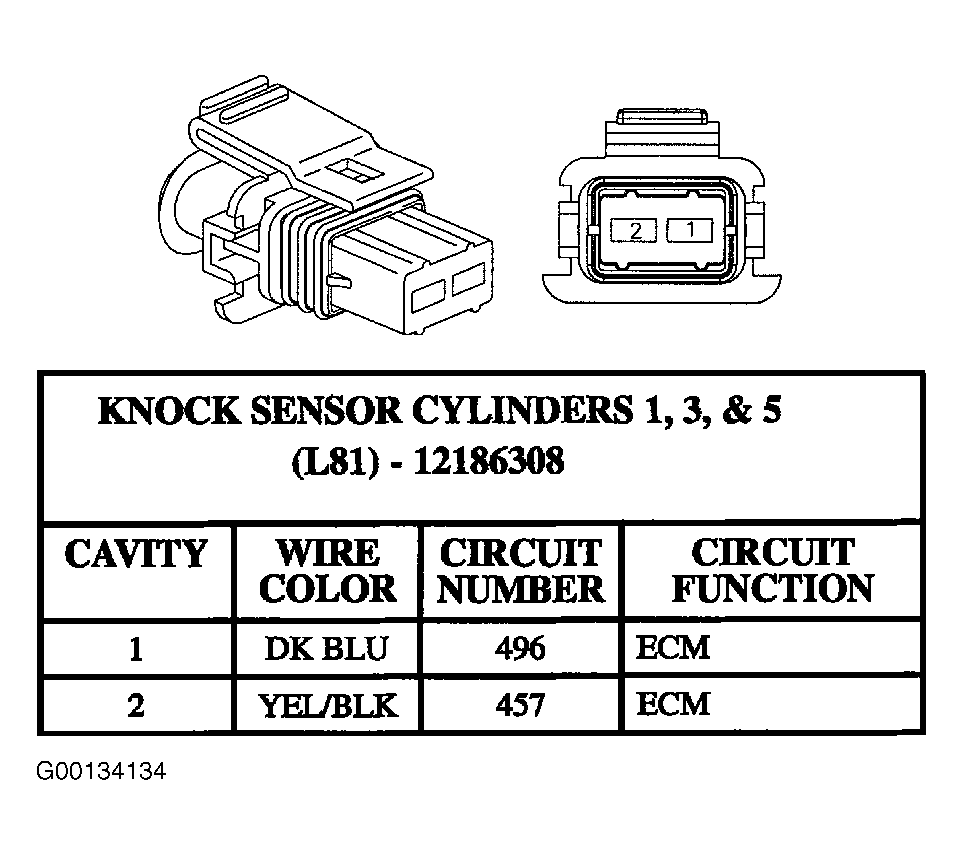

Fig 33: Identifying Knock Sensor Bank 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

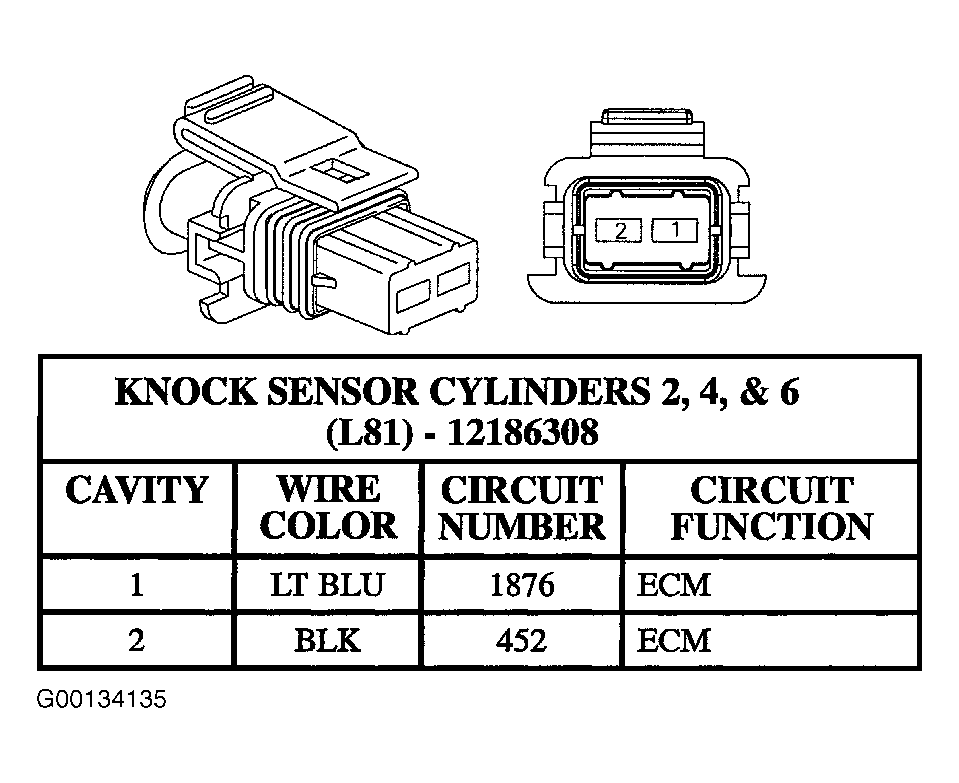

Fig 34: Identifying Knock Sensor Bank 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

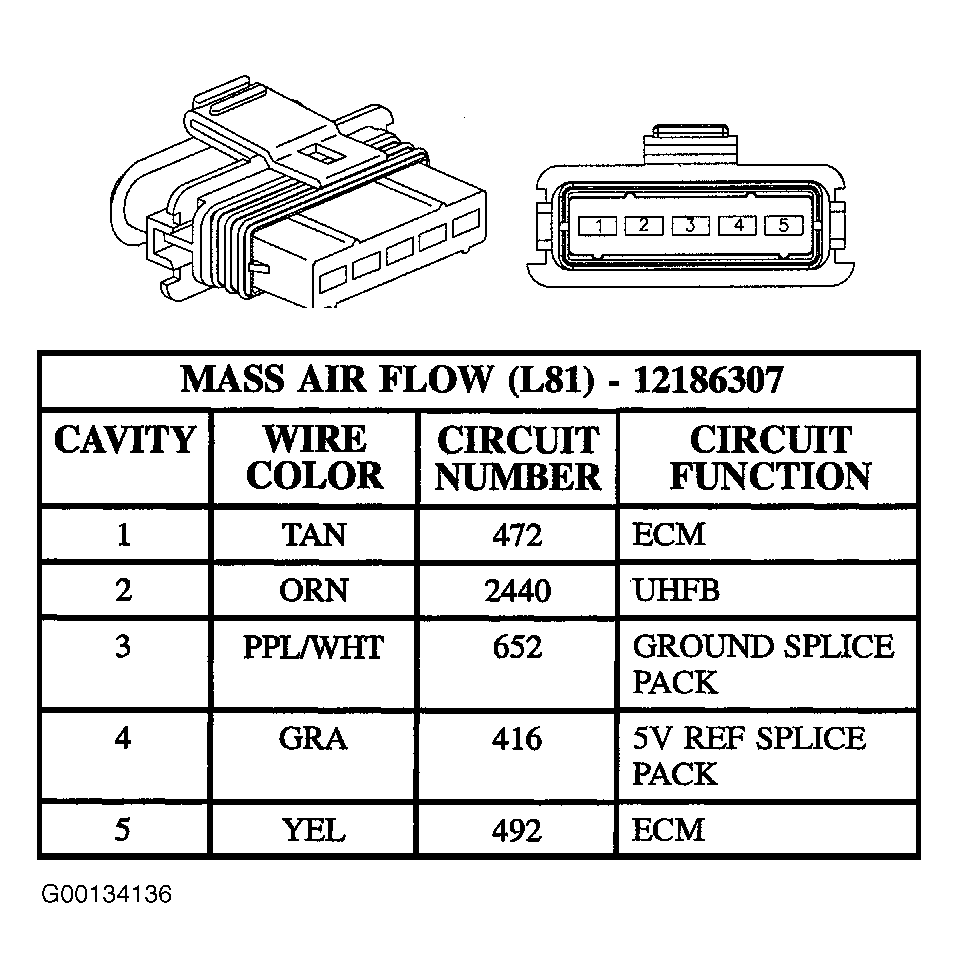

Fig 35: Identifying MAF Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 36: Identifying Transmission Range Switch 4-Pin Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 37: Identifying Transmission Range Switch 7-Pin Connector Terminals
Courtesy of GENERAL MOTORS CORP.

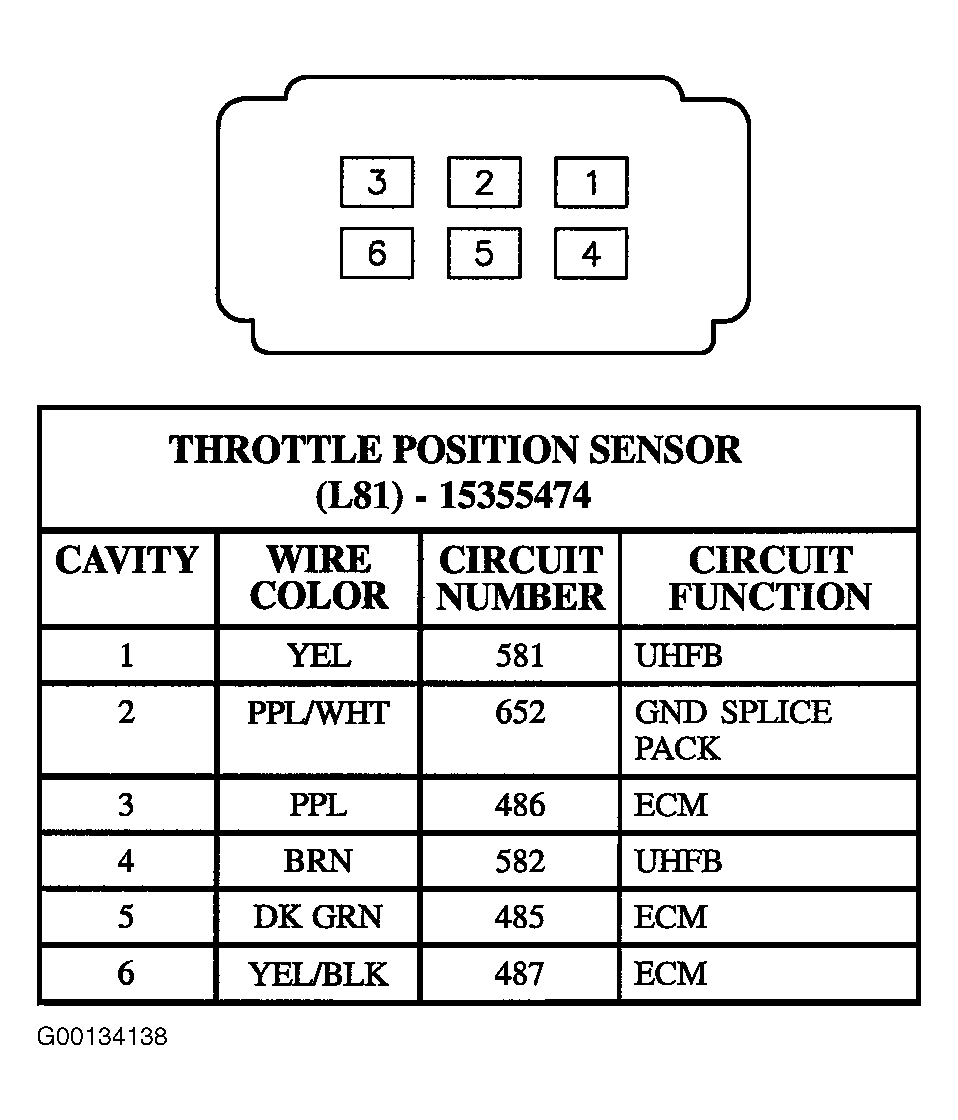

Fig 38: Identifying TP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
