Engine Controls - Self-Diagnostics - 2.2L
>>
Connector Identification
Connector Identification

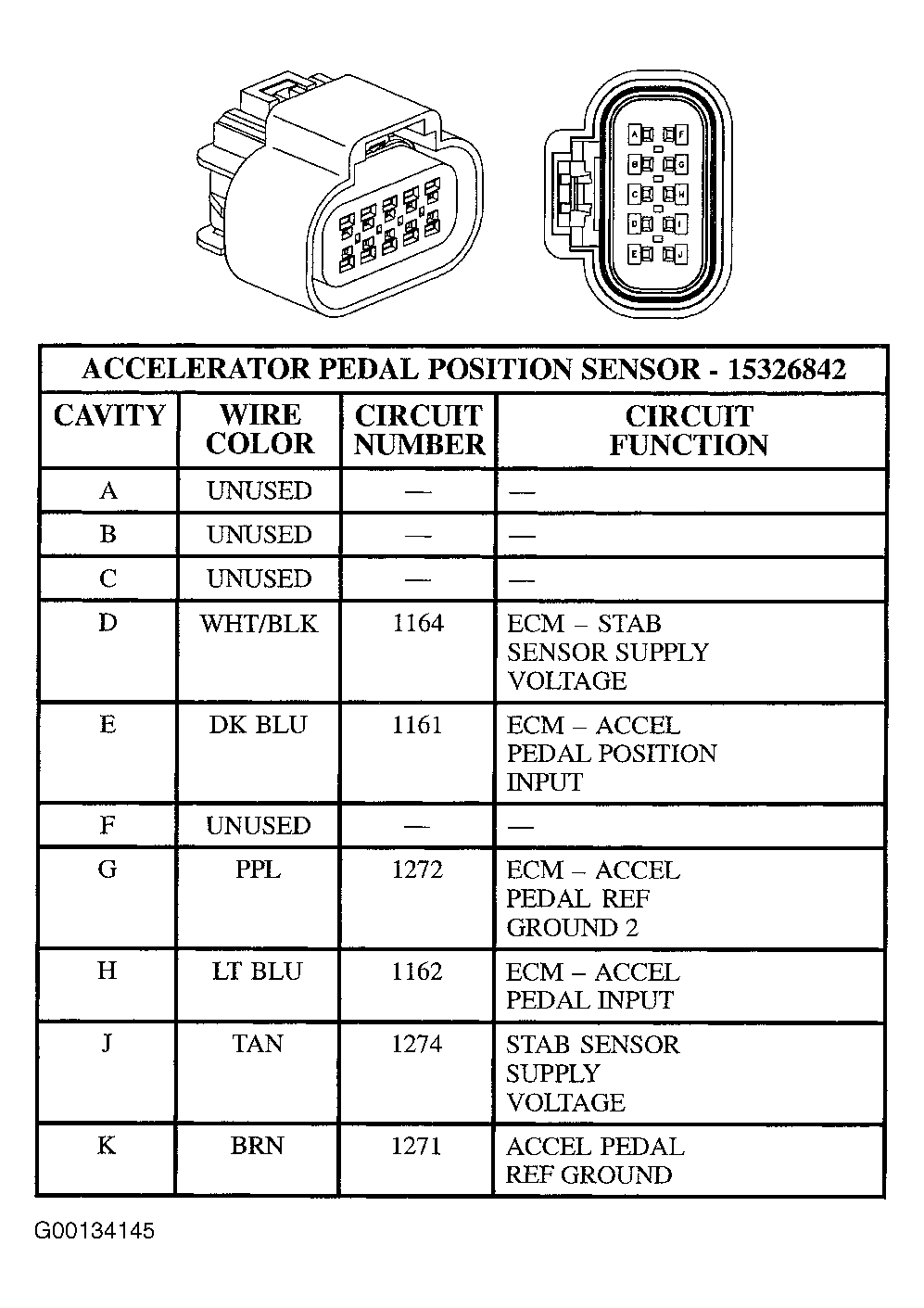

Fig 1: Identifying Accelerator Pedal Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 2: Identifying A/C Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying Brake Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.

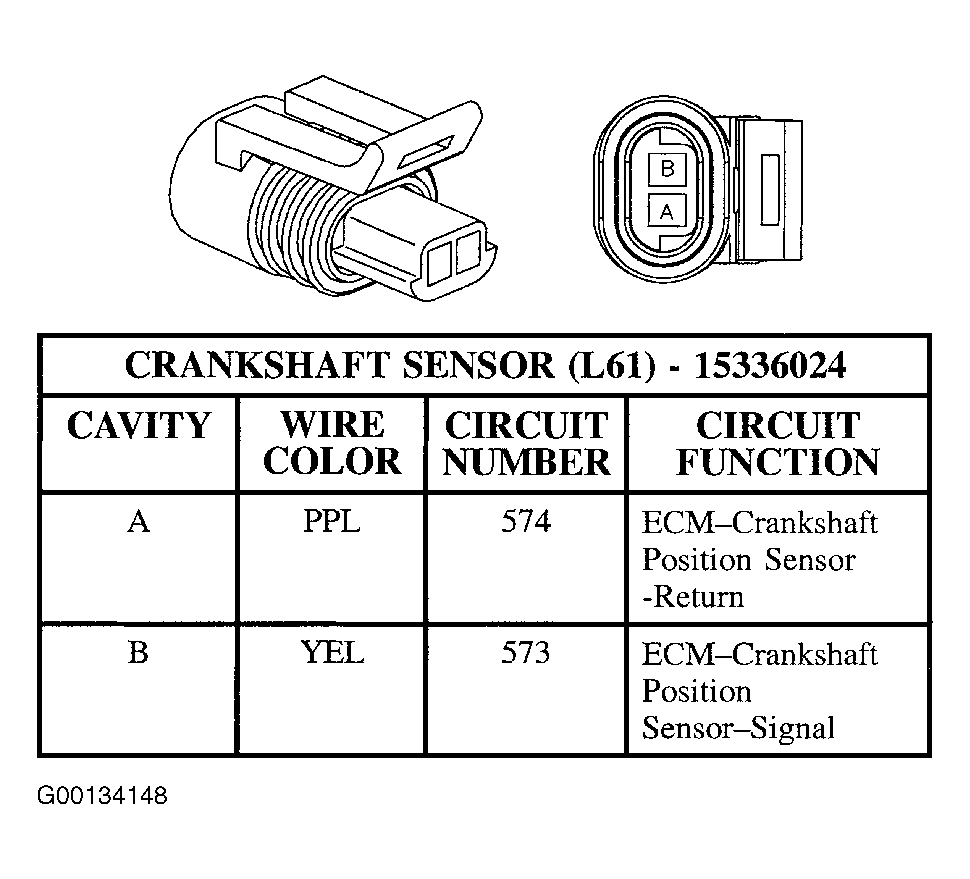

Fig 4: Identifying CKP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

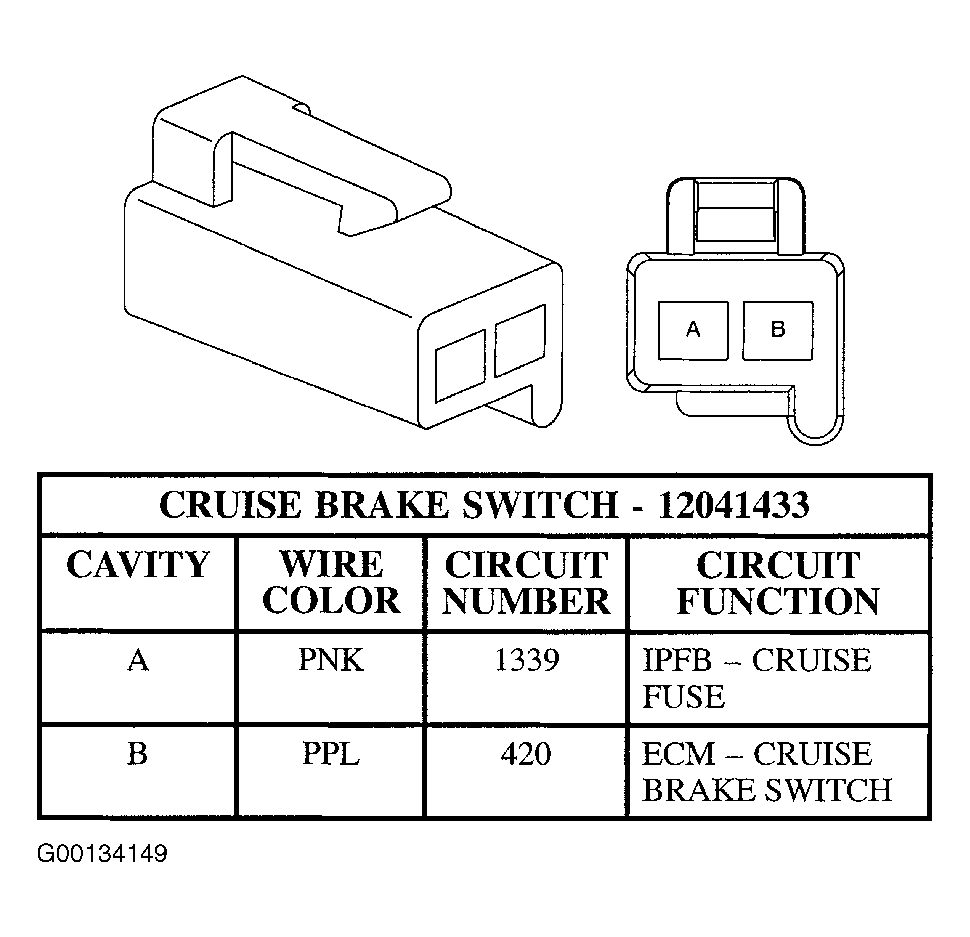

Fig 5: Identifying Cruise Brake Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.

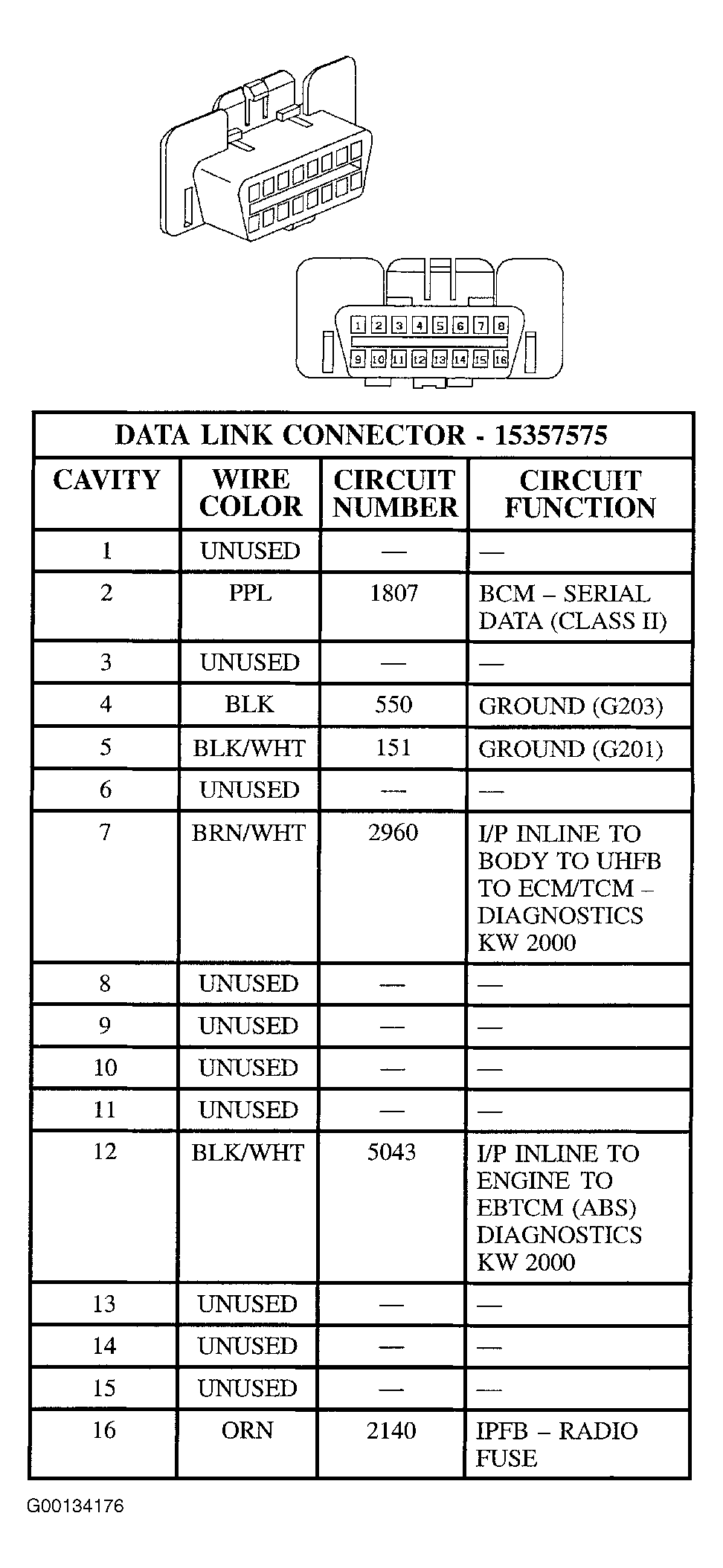

Fig 6: Identifying DLC Terminals
Courtesy of GENERAL MOTORS CORP.

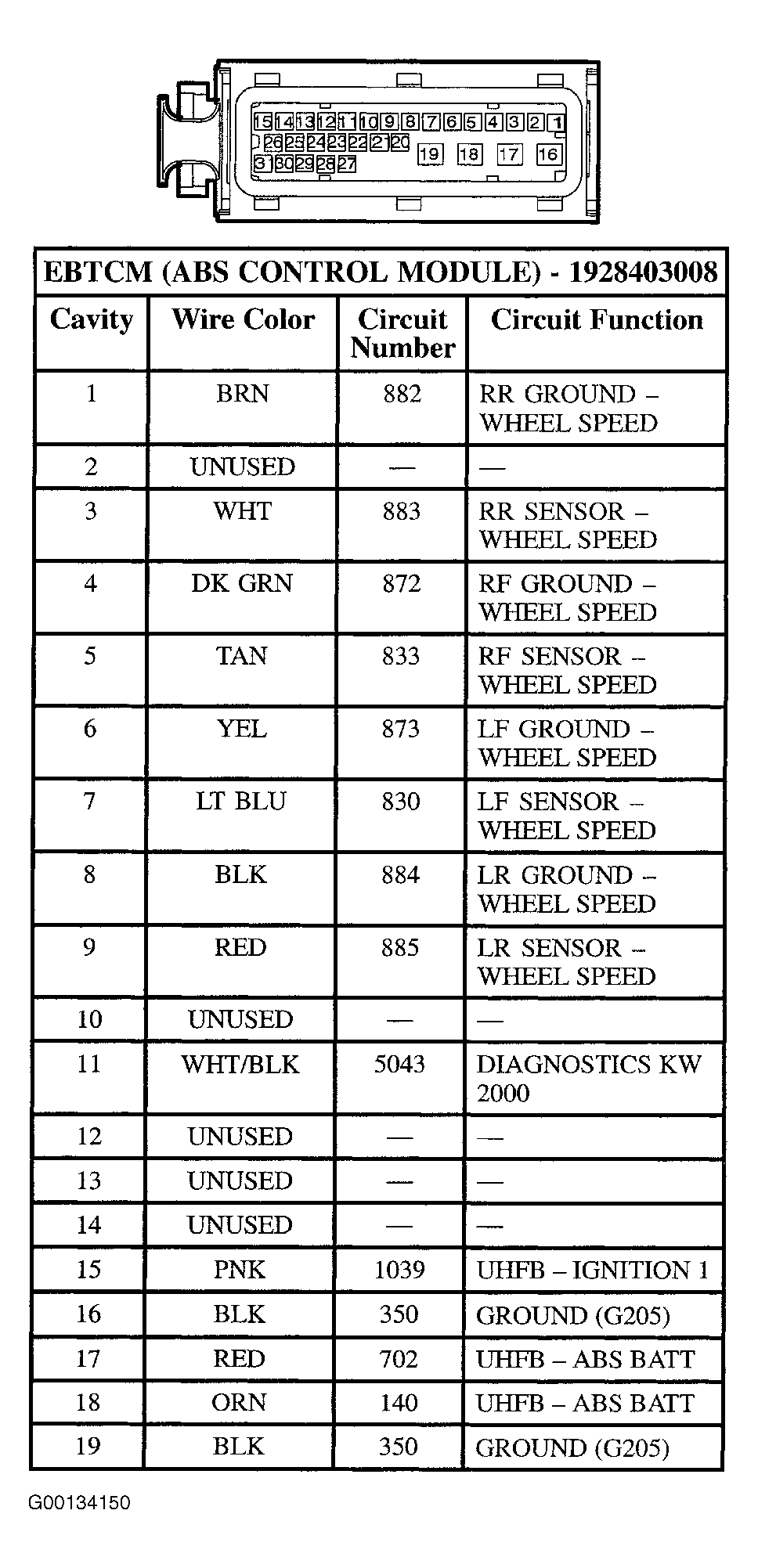

Fig 7: Identifying EBTCM Connector terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

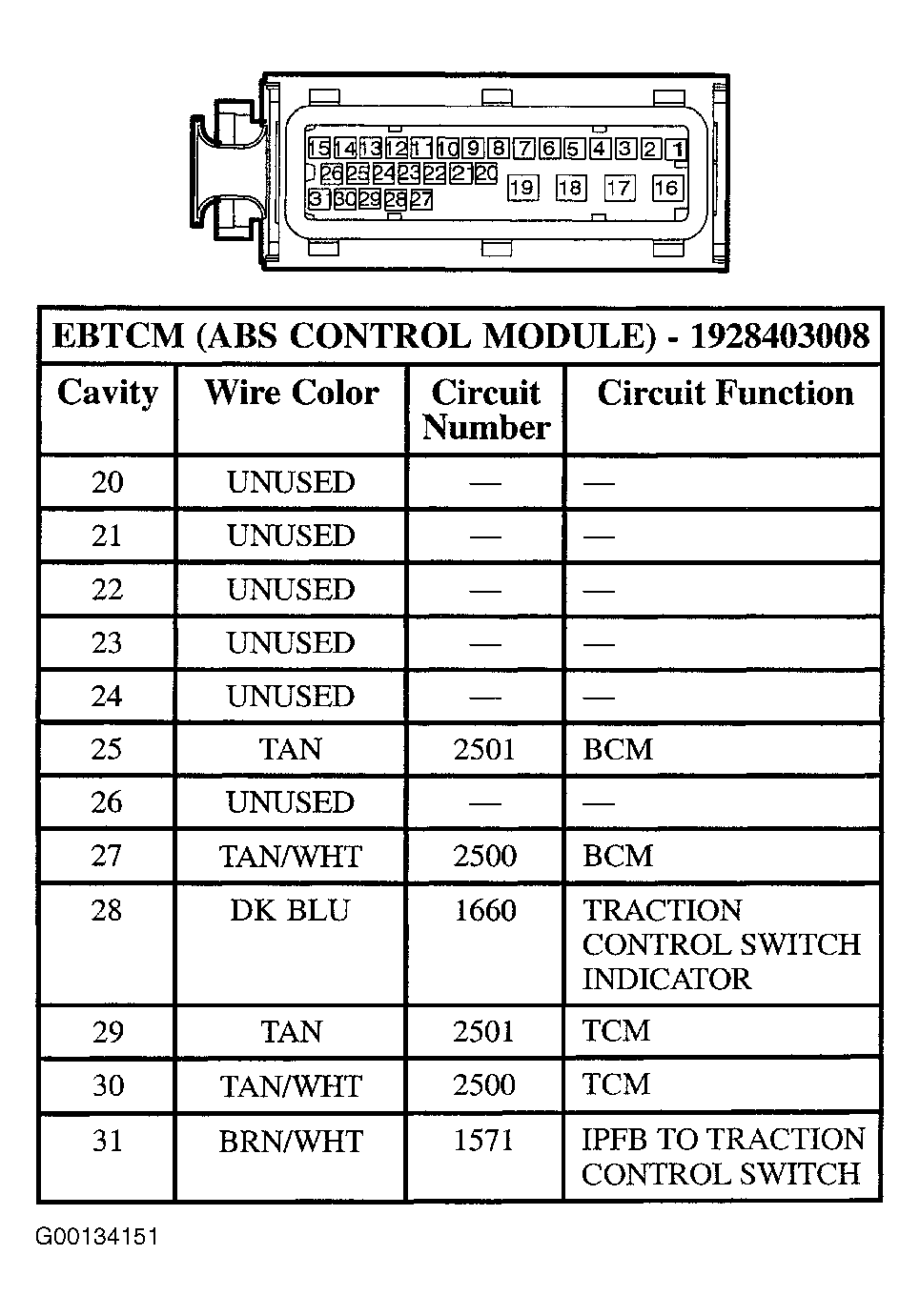

Fig 8: Identifying EBTCM Connector terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 9: Identifying ECM Connector J1 Terminals (1 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 10: Identifying ECM Connector J1 Terminals (2 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 11: Identifying ECM Connector J1 Terminals (3 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying ECM Connector J1 Terminals (4 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 13: Identifying ECM Connector J2 Terminals (1 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 14: Identifying ECM Connector J2 Terminals (2 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying ECM Connector J2 Terminals (3 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying ECM Connector J2 Terminals (4 Of 4)
Courtesy of GENERAL MOTORS CORP.

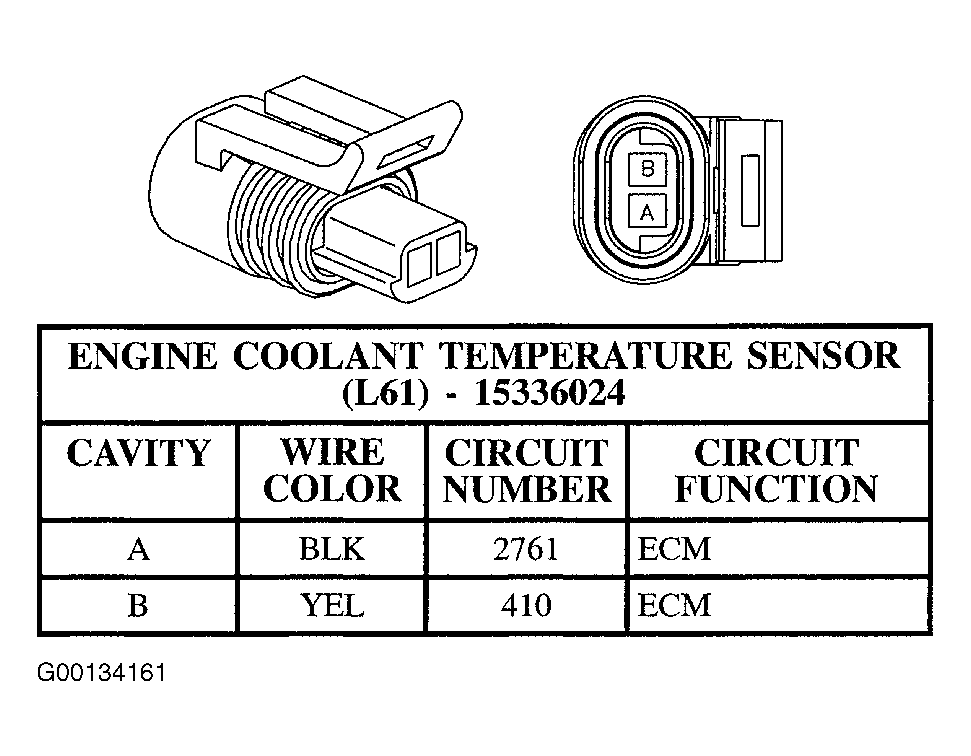

Fig 17: Identifying ECT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

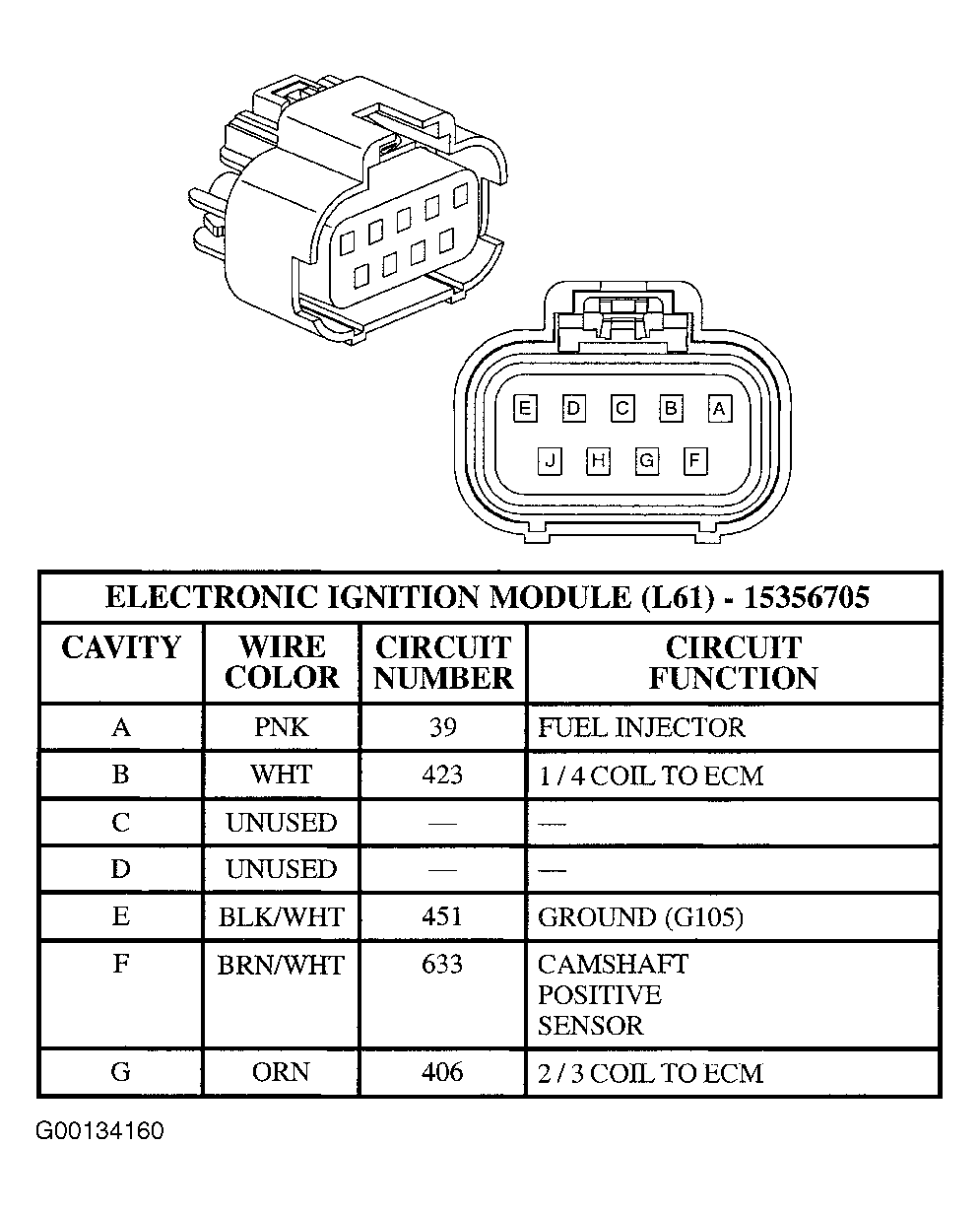

Fig 18: Identifying Electronic Ignition Module Connector Terminals
Courtesy of GENERAL MOTORS CORP.

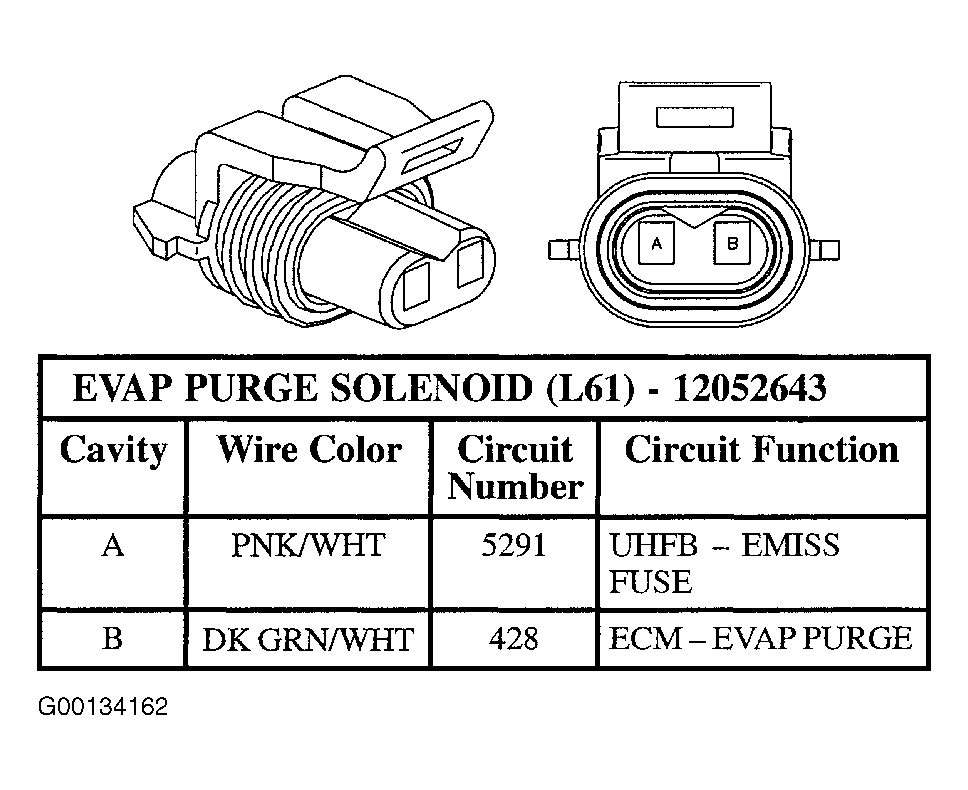

Fig 19: Identifying EVAP Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

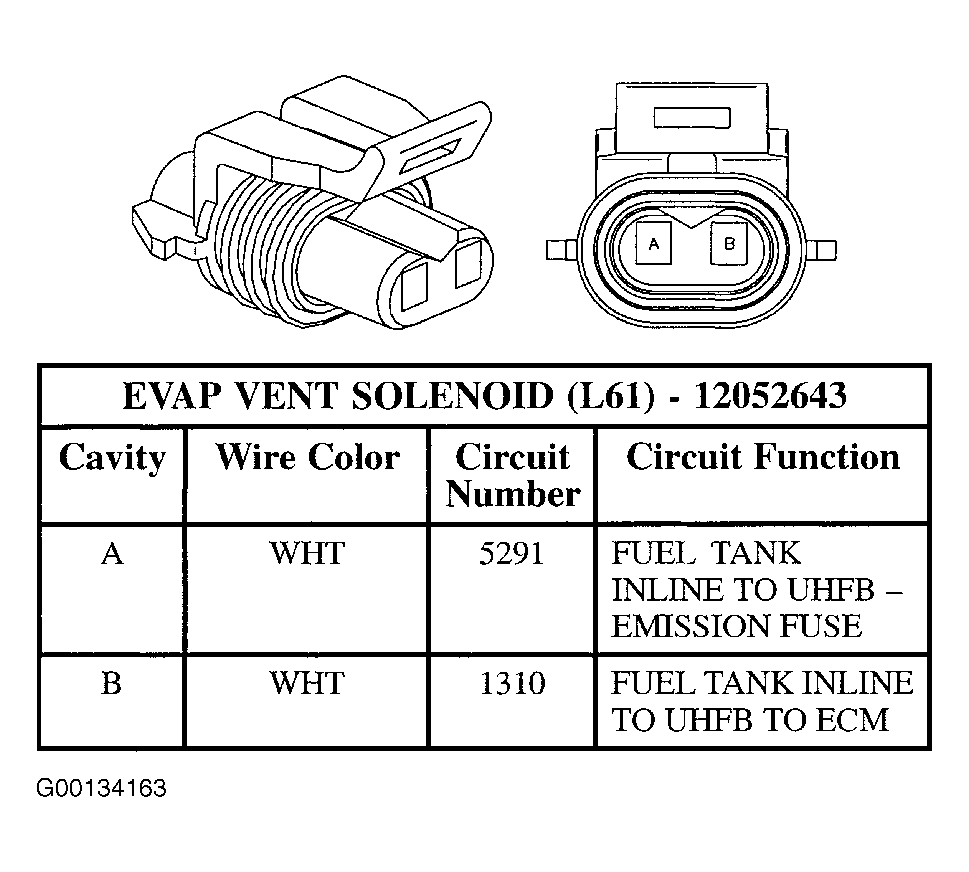

Fig 20: Identifying EVAP Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 21: Identifying Fuel Injector In-Line Connector Terminals
Courtesy of GENERAL MOTORS CORP.

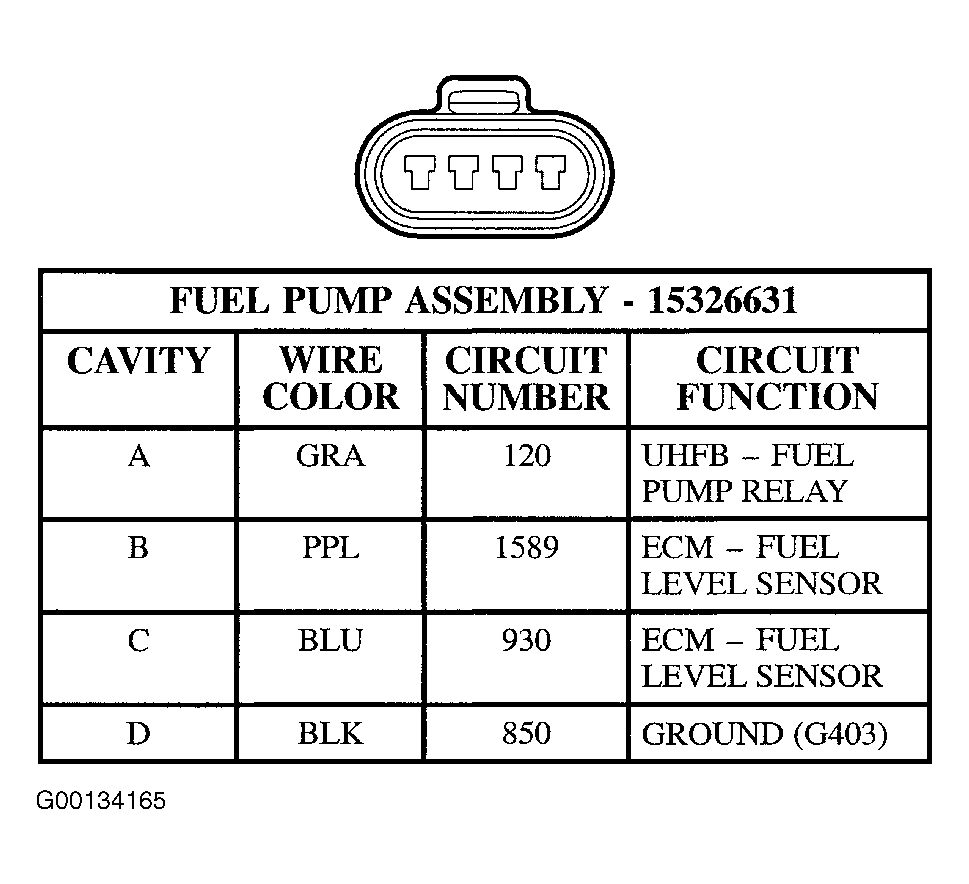

Fig 22: Identifying Fuel Pump Assembly Connector Terminals
Courtesy of GENERAL MOTORS CORP.

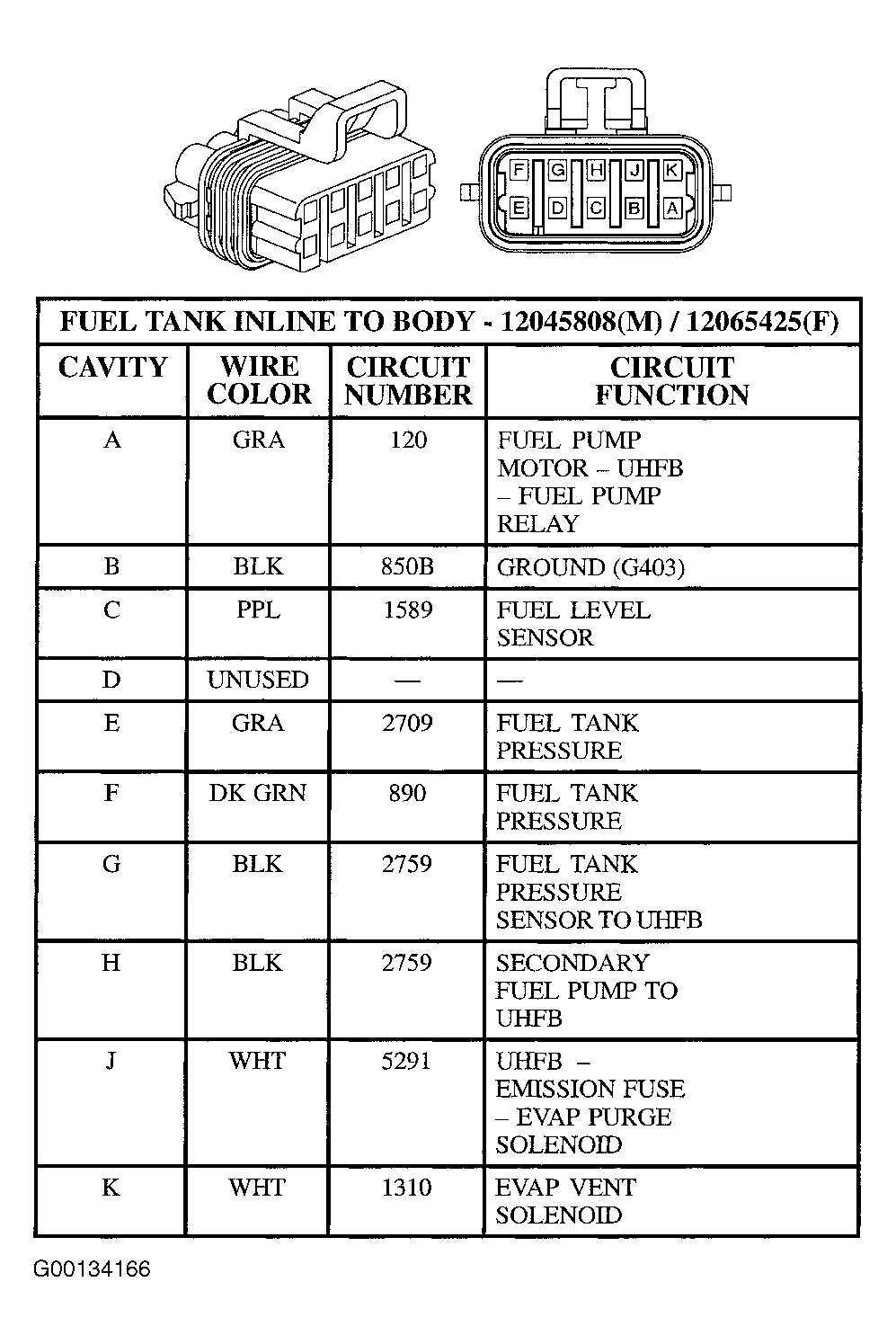

Fig 23: Identifying Fuel Tank In-Line Connector Terminals
Courtesy of GENERAL MOTORS CORP.

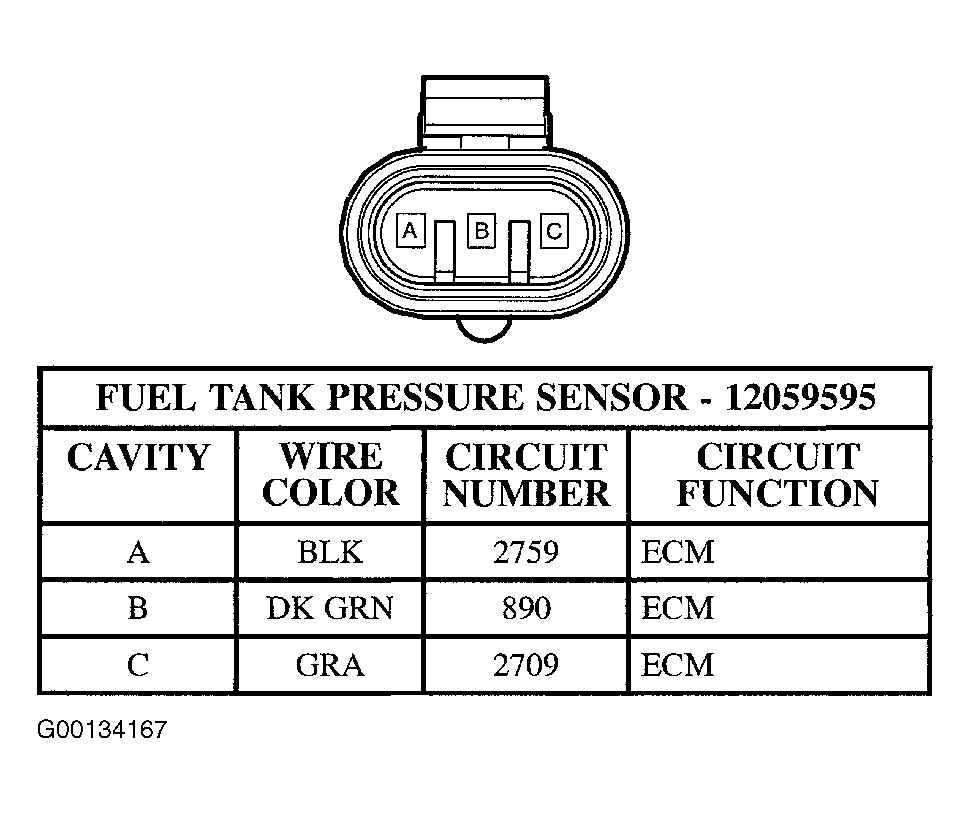

Fig 24: Identifying FTP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

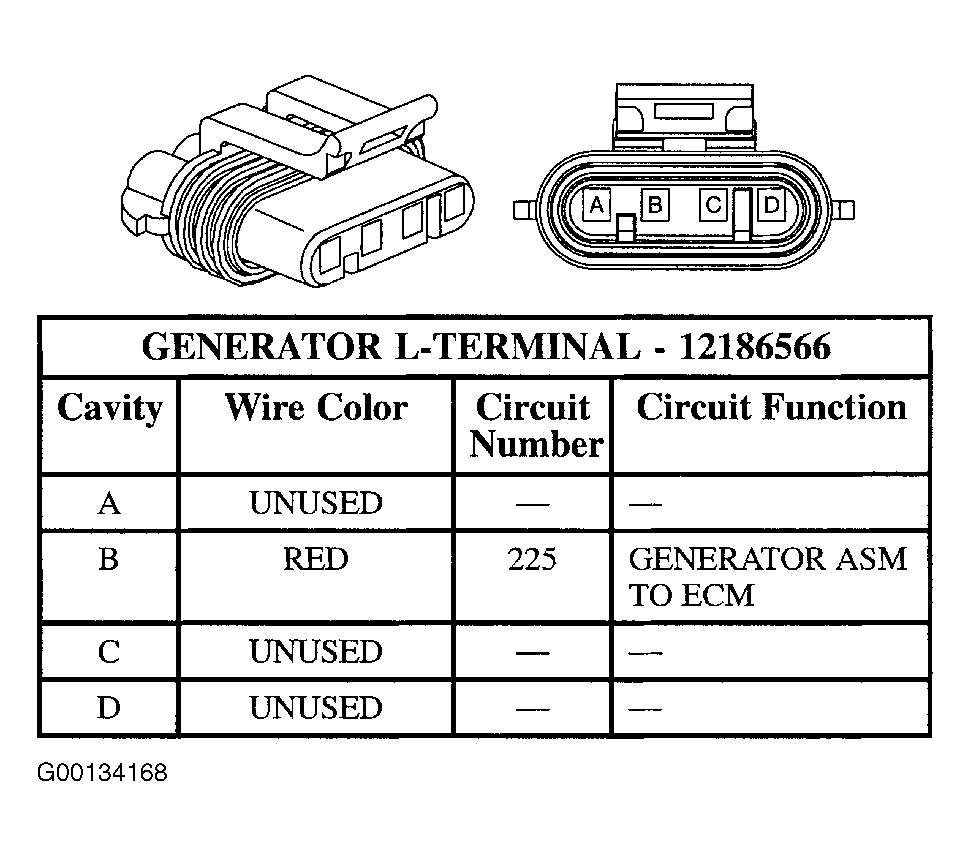

Fig 25: Identifying Generator Connector Terminals
Courtesy of GENERAL MOTORS CORP.

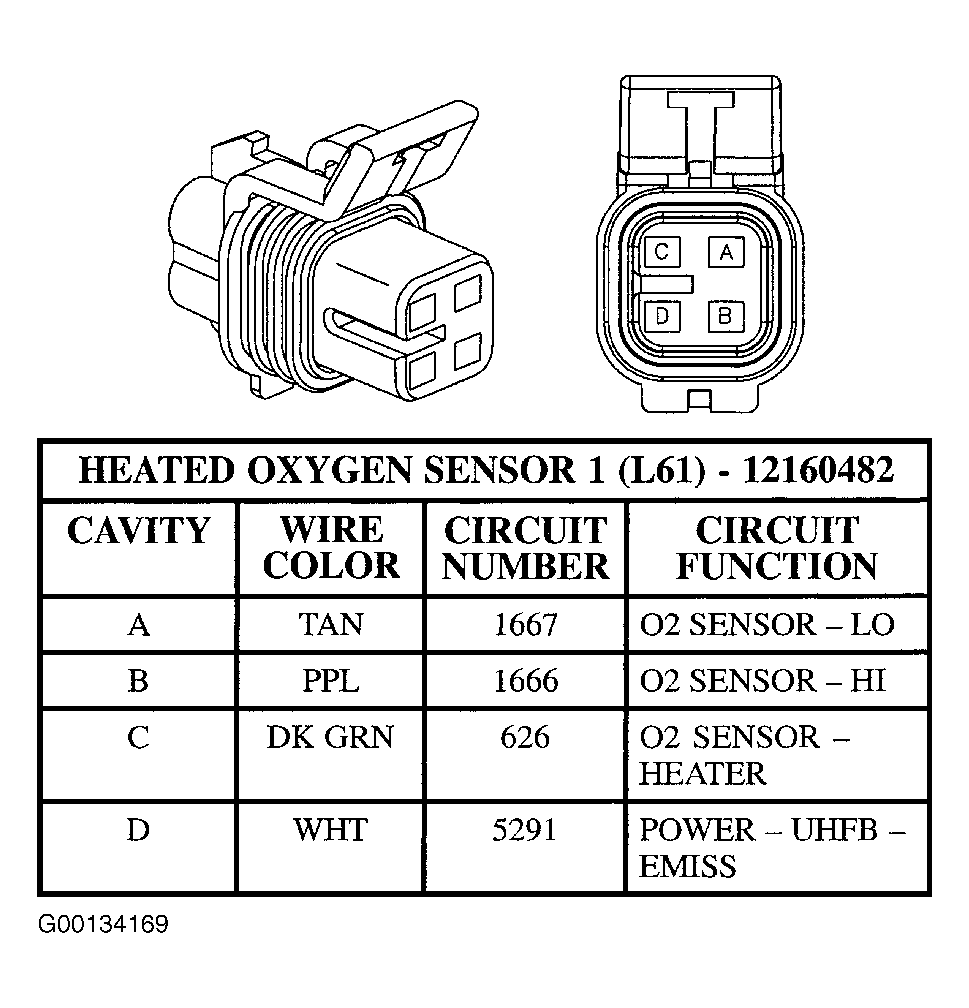

Fig 26: Identifying HO2S Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

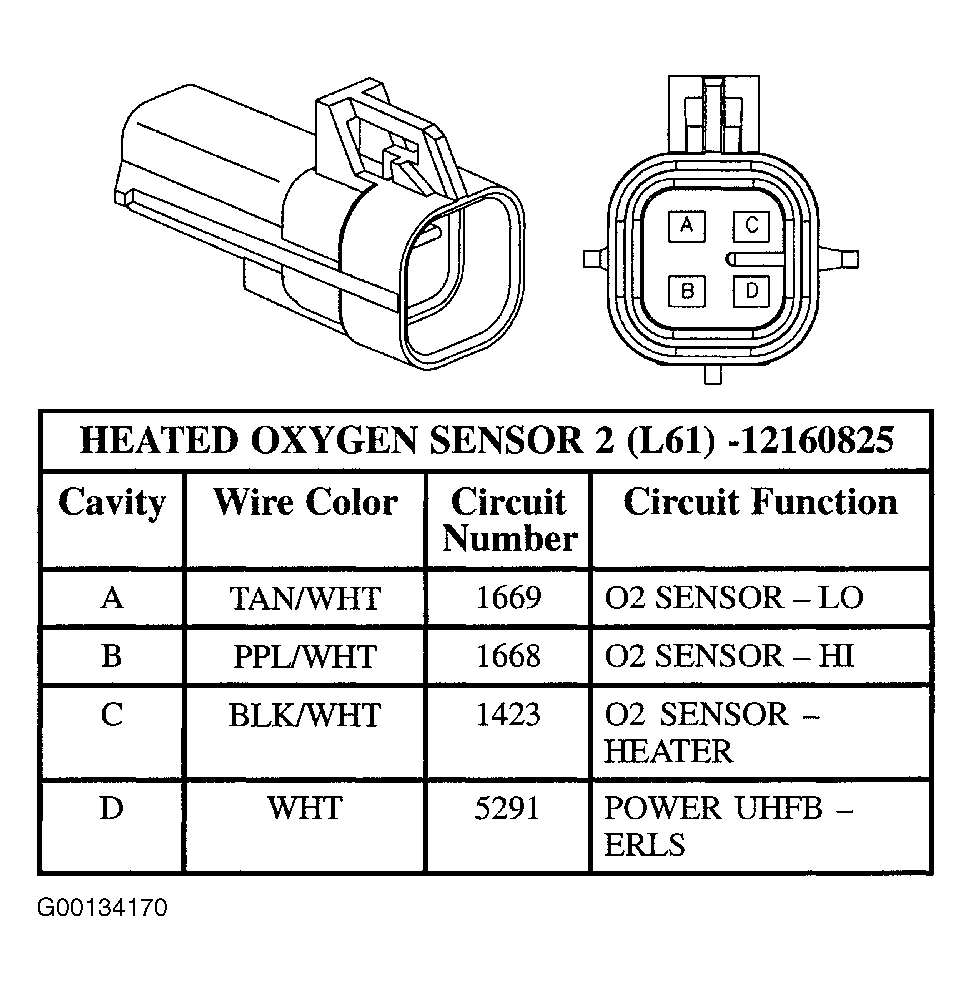

Fig 27: Identifying HO2S Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

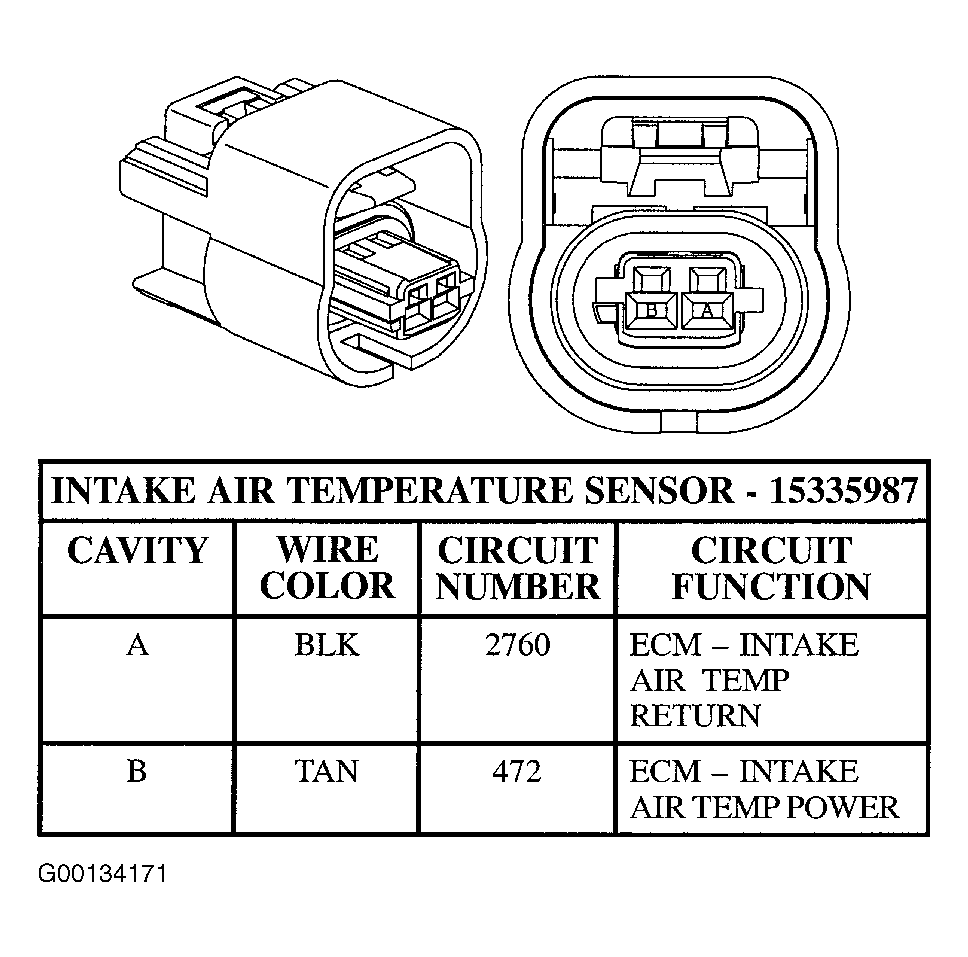

Fig 28: Identifying IAT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

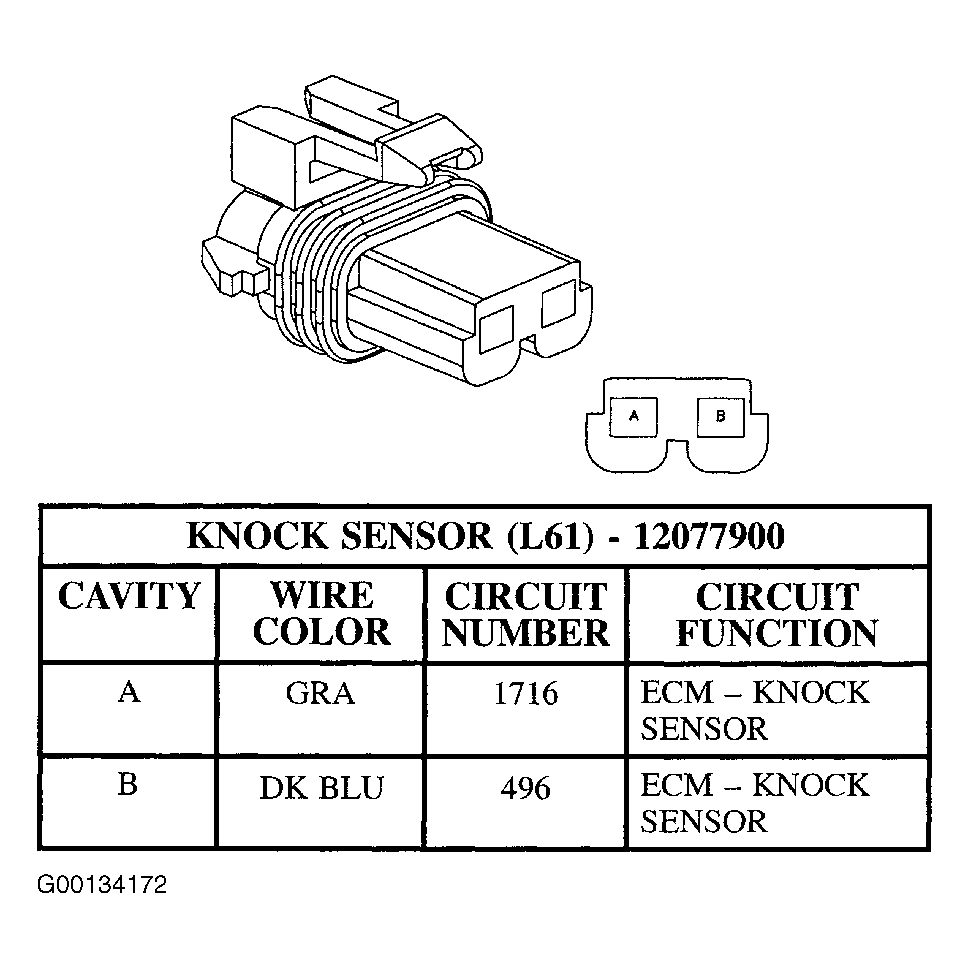

Fig 29: Identifying Knock Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

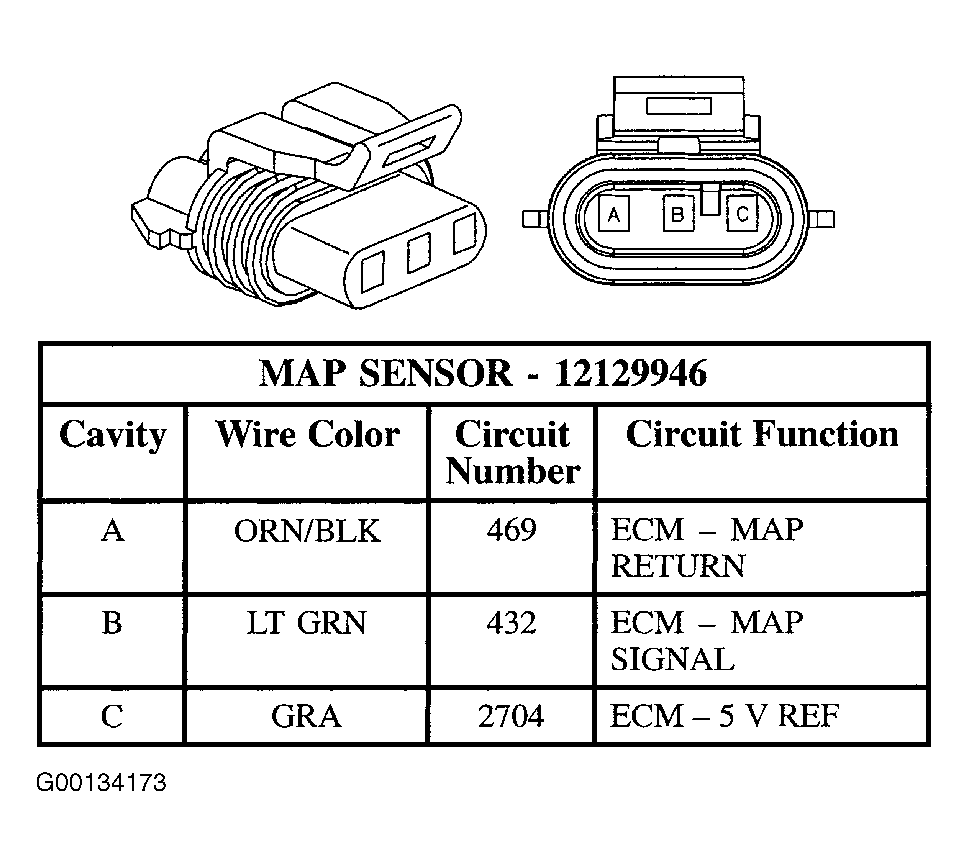

Fig 30: Identifying MAP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

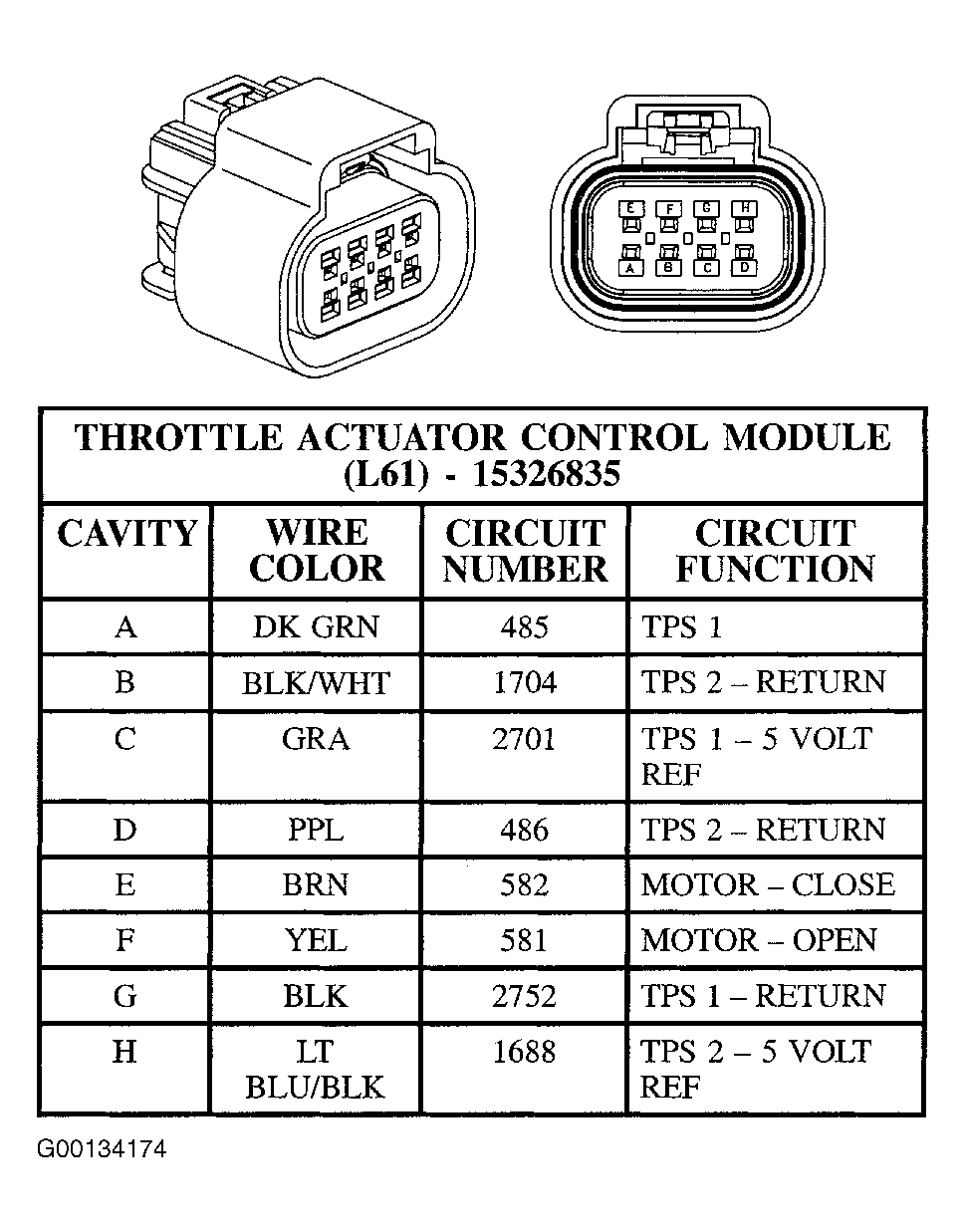

Fig 31: Identifying Throttle Actuator Control Module Connector Terminals
Courtesy of GENERAL MOTORS CORP.

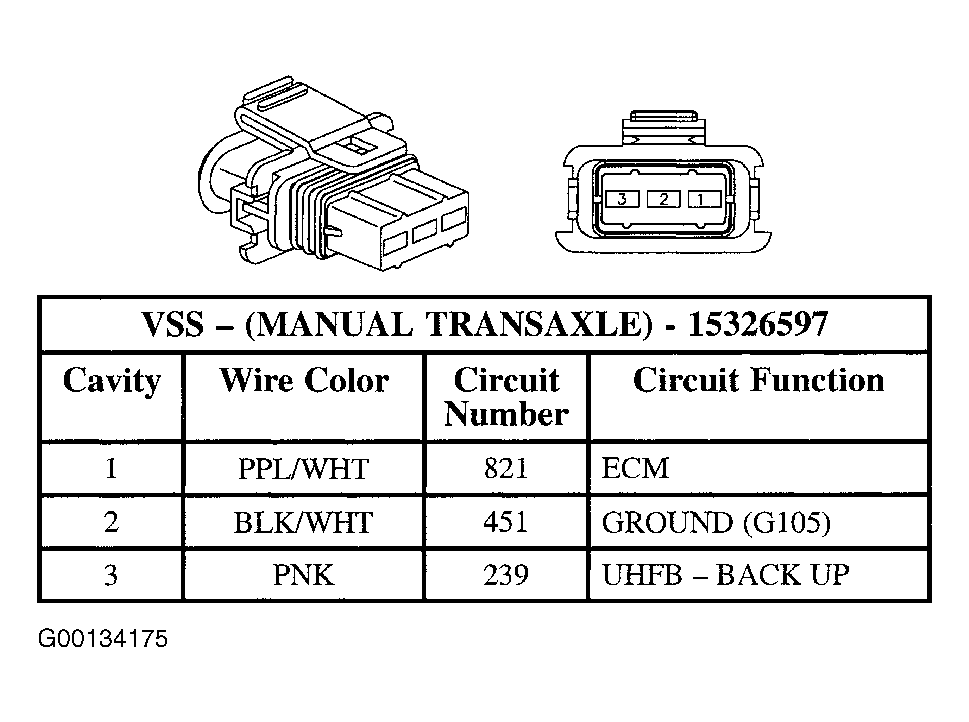

Fig 32: Identifying VSS (M/T) Connector Terminals
Courtesy of GENERAL MOTORS CORP.
