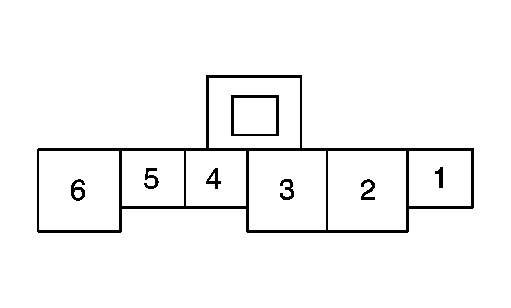

HVAC Control Module Connector End View C2
HVAC Control Module Connector End View C2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE | 60 | Blower Motor Switch Supply Voltage |
| 2 | OG | 52 | High Blower Motor Supply Voltage |
| 3 | L-BU | 72 | Medium 2 Blower Motor Supply Voltage |
| 4 | PU | 65 | Medium 1 Blower Motor Supply Voltage |
| 5 | PK | 908 | Low Blower Motor Supply Voltage |
| 6 | BN | 341 | Ignition 3 Voltage |
