Intake Manifold: Removal: Notes

WARNING: This page is about a different car, the 2001 Subaru Impreza and 2000 Subaru Impreza. However, it is still accessible from the selected car via links, so may be relevant.
  1. Release fuel pressure. See RELEASING OF FUEL PRESSURE  .
  2. Open fuel flap lid, and remove fuel filler cap.

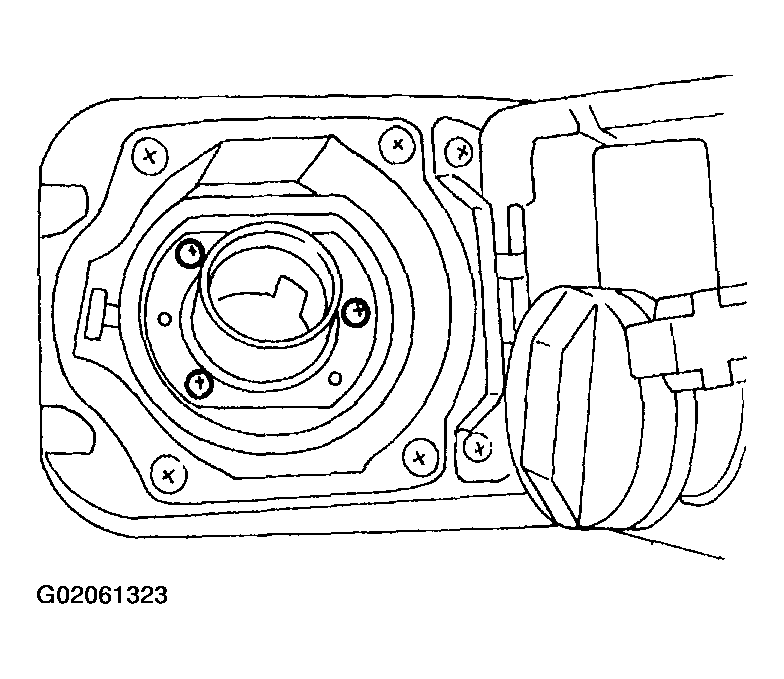

    Fig 1: Removing Fuel Filler Cap
    G02061323
  3. Disconnect battery ground cable.

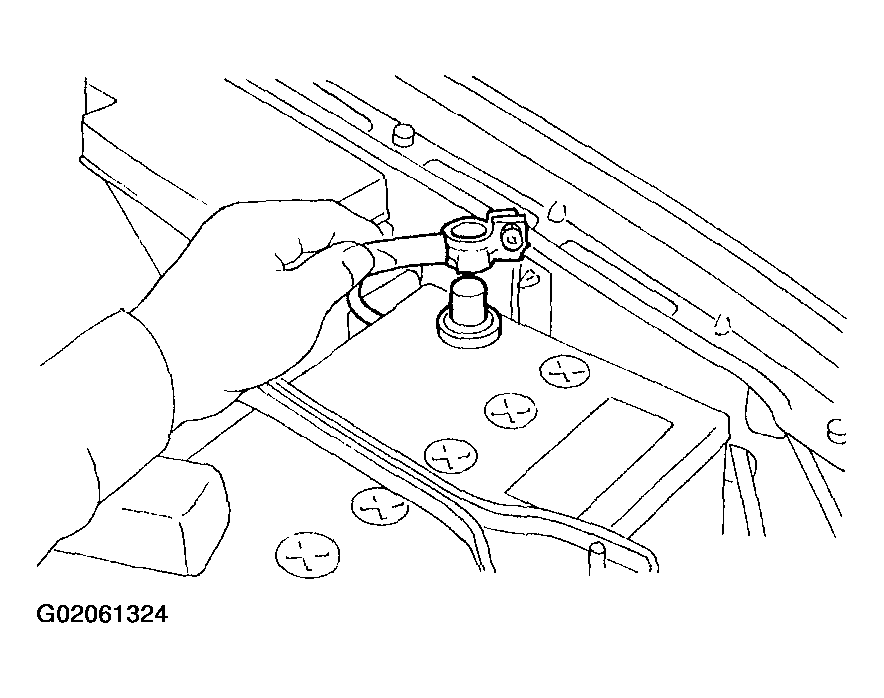

    Fig 2: Disconnecting Battery Ground Cable
    G02061324
  4. Remove air intake duct. See REMOVAL  , Air Cleaner Case

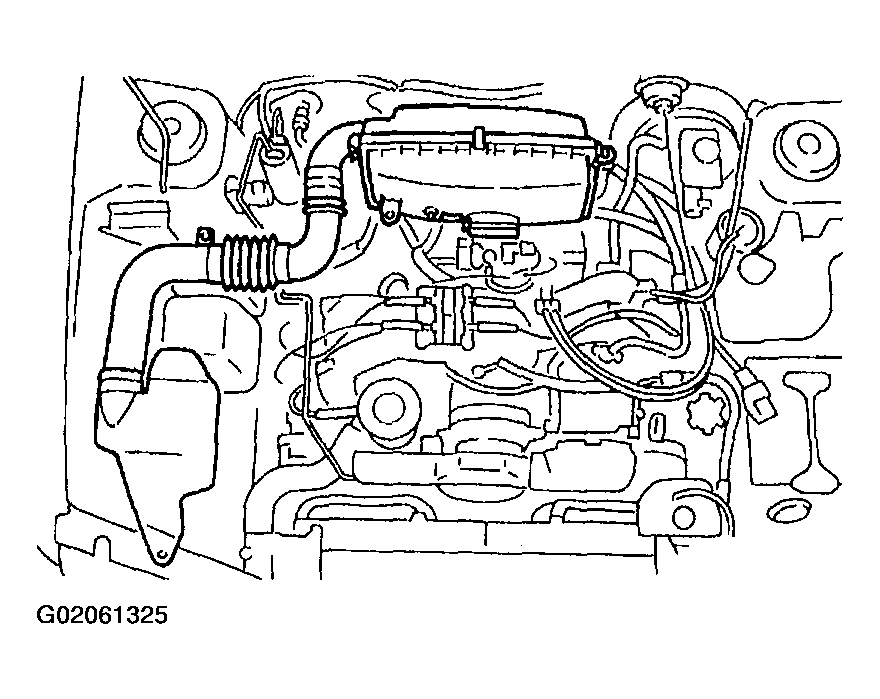

    Fig 3: Identifying Air Intake Duct & Air Cleaner Case
    G02061325
  5. Disconnect accelerator cable (A).
  6. Disconnect cruise control cable (B). (With cruise control model)

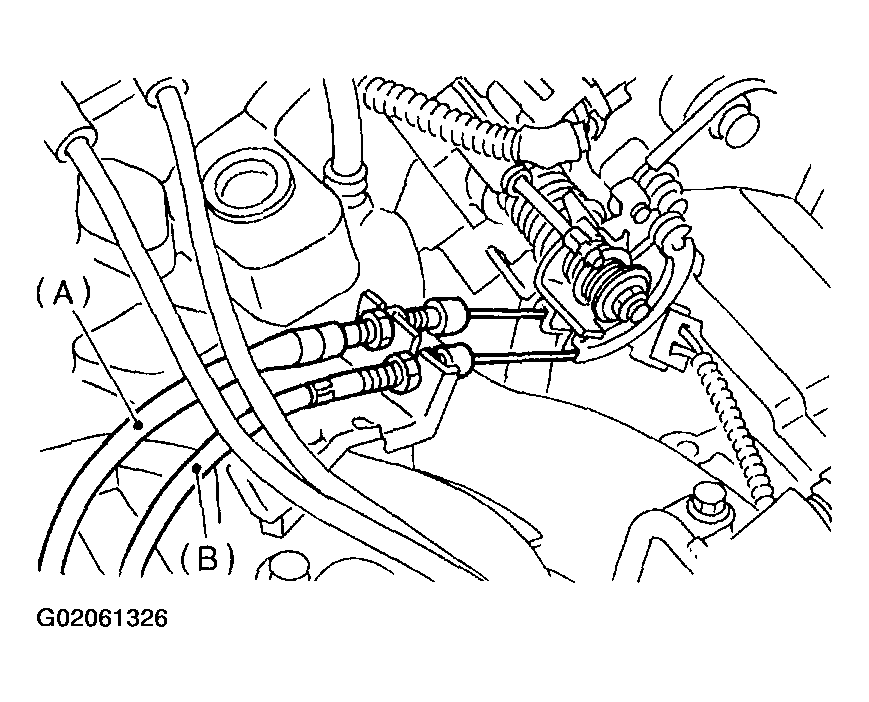

    Fig 4: Identifying Accelerator Cable & Cruise Control Cable
    G02061326
  7. Remove power steering pump and tank from brackets.
    1. Remove resonator chamber.

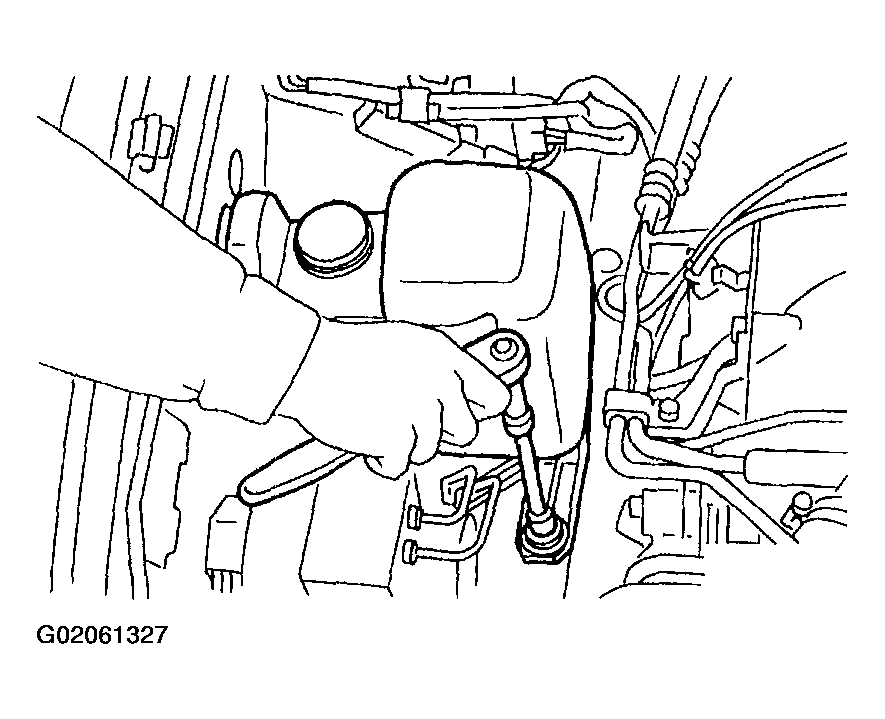

      Fig 5: Removing Resonator Chamber
      G02061327
    2. Remove V-belt covers.

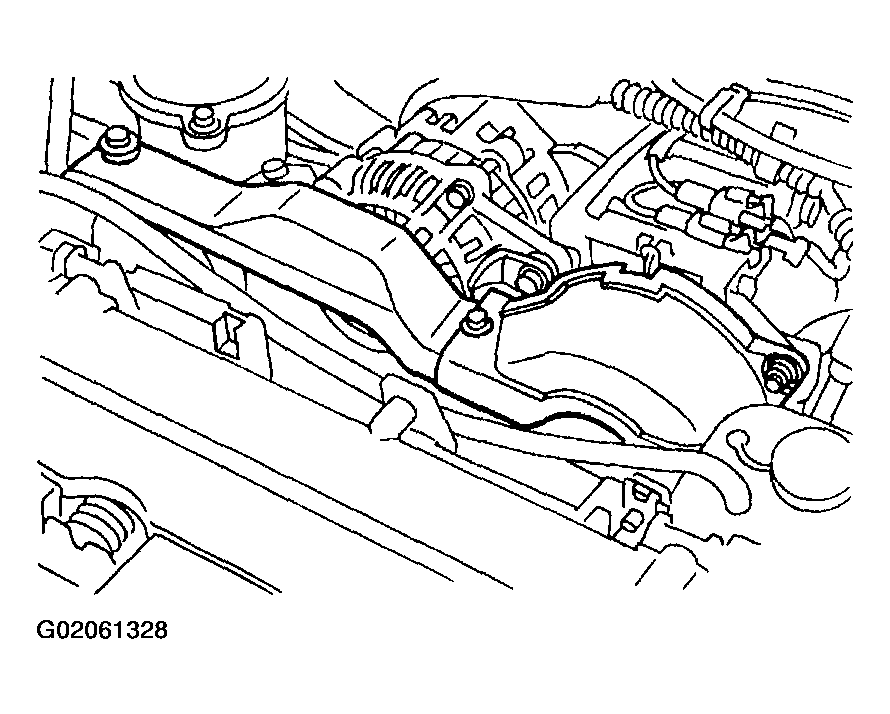

      Fig 6: Identifying V-Belt Covers
      G02061328
    3. Loosen lock bolt and slider bolt, and remove power steering pump drive V-belt.

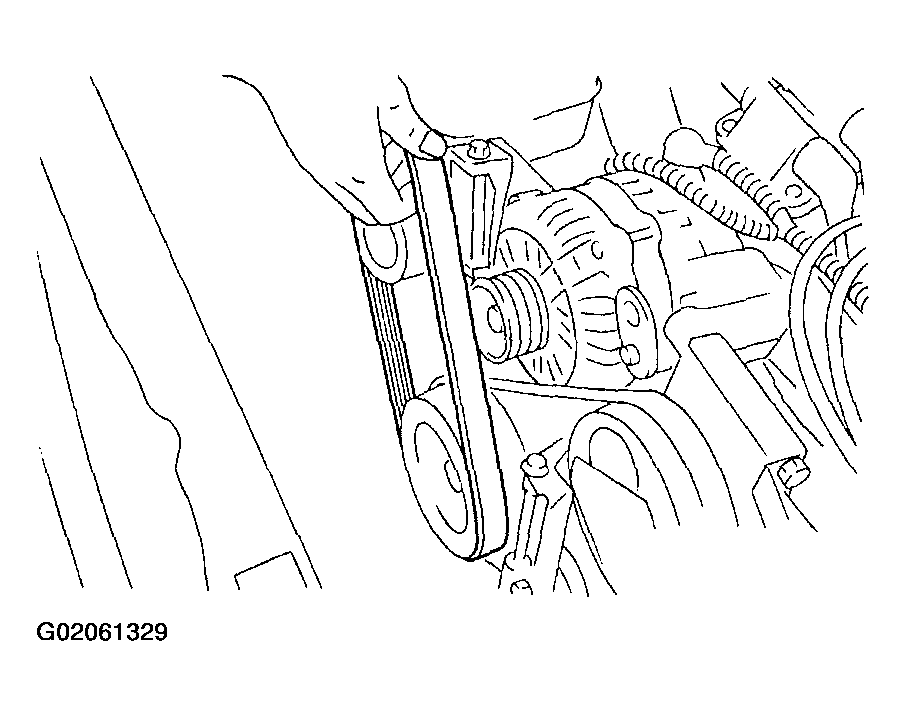

      Fig 7: Removing Power Steering Pump Drive V-Belt
      G02061329
    4. Remove bolts which secure power steering pipe brackets to intake manifold.
      NOTE: Do not disconnect power steering hose.

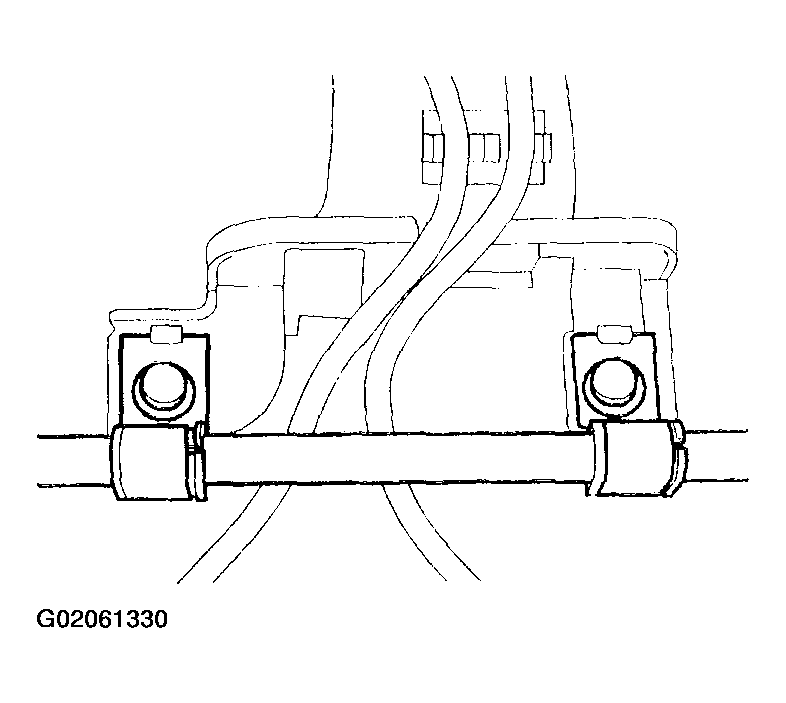

      Fig 8: Removing Bolts From Power Steering Pipe Brackets To Intake Manifold
      G02061330
    5. Remove bolts which install power steering pump to bracket.

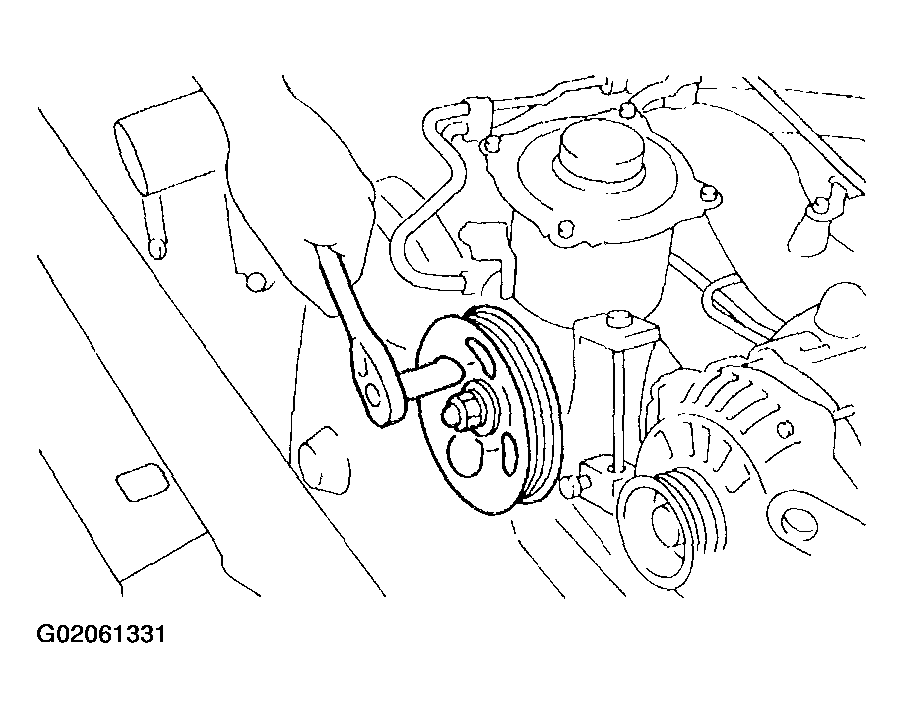

      Fig 9: Removing Bolts From Power Steering Pump To Bracket
      G02061331
    6. Place power steering pump on the right side wheel apron.

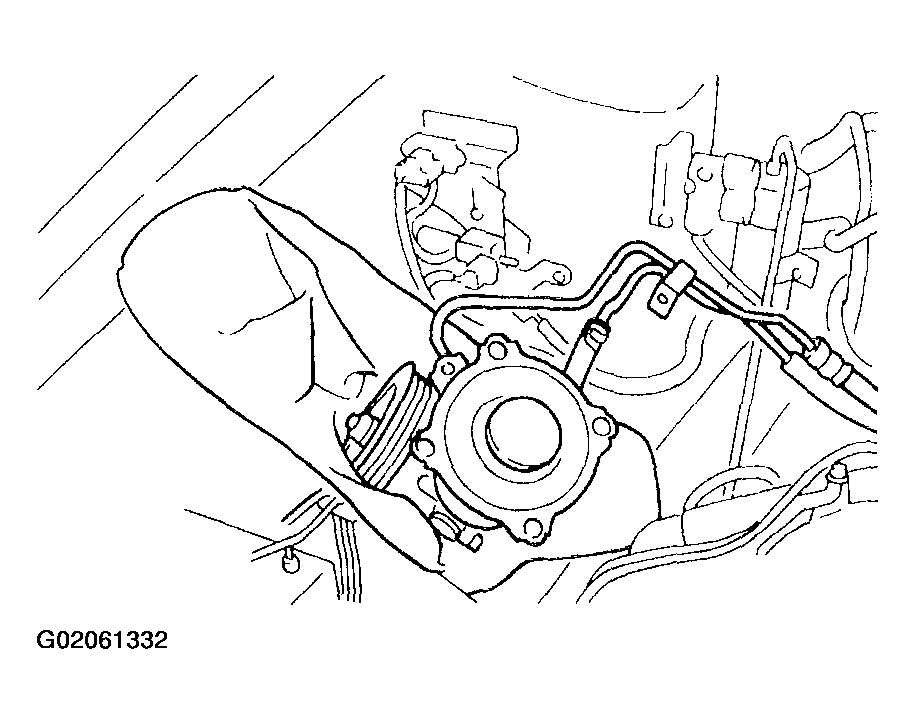

      Fig 10: Placing Power Steering Pump On Right Side Wheel Apron
      G02061332
  8. Disconnect spark plug cables from spark plugs.

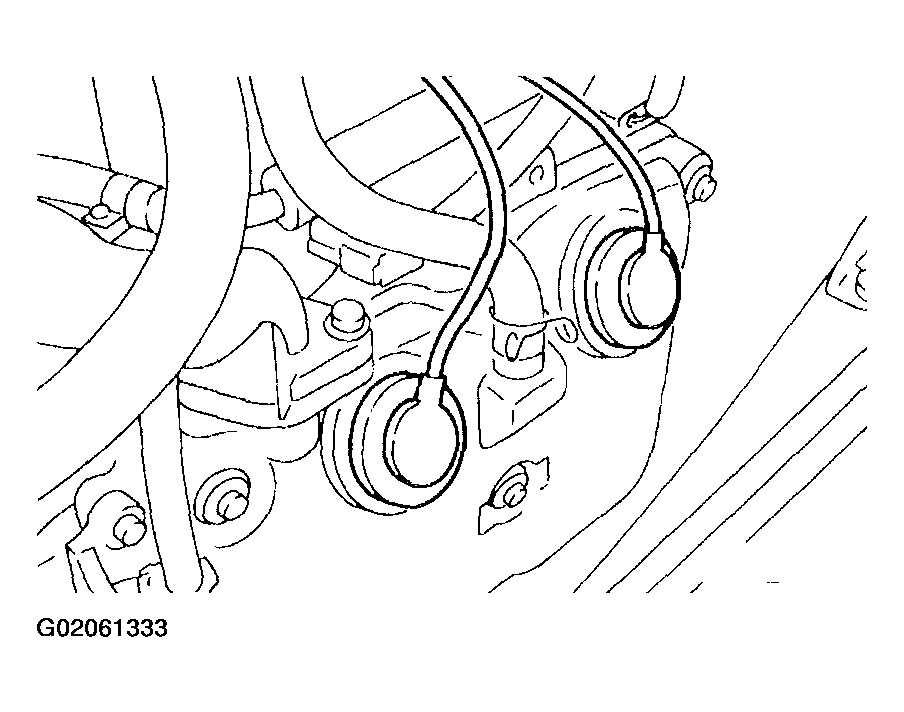

    Fig 11: Disconnecting Spark Plug Cables From Spark Plugs
    G02061333
  9. Disconnect PCV hose from intake manifold.

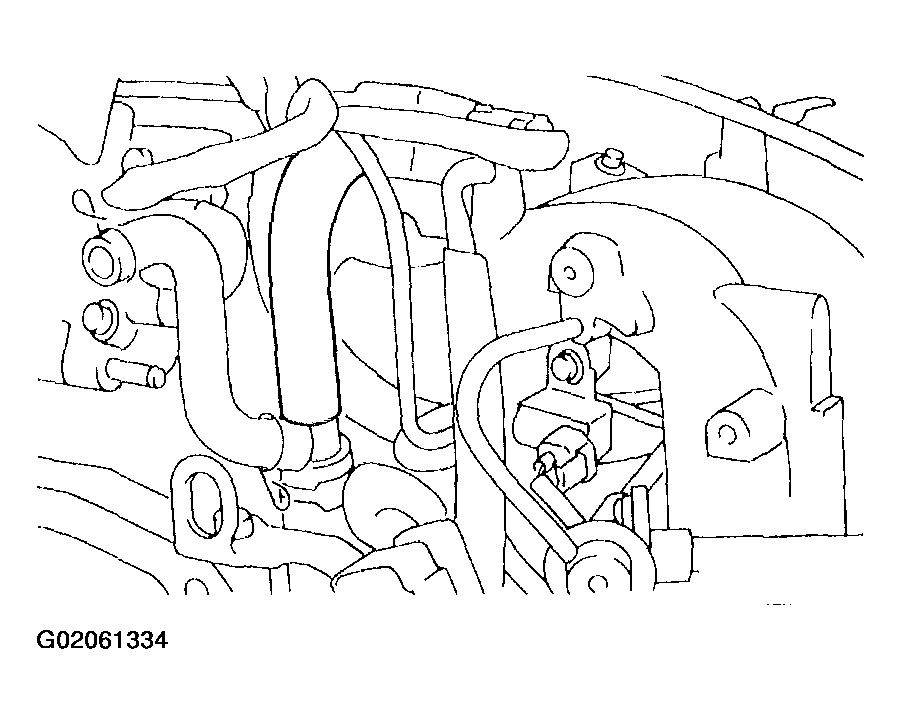

    Fig 12: Disconnect PCV Hose From Intake Manifold
    G02061334
  10. Disconnect engine coolant hose from throttle body.

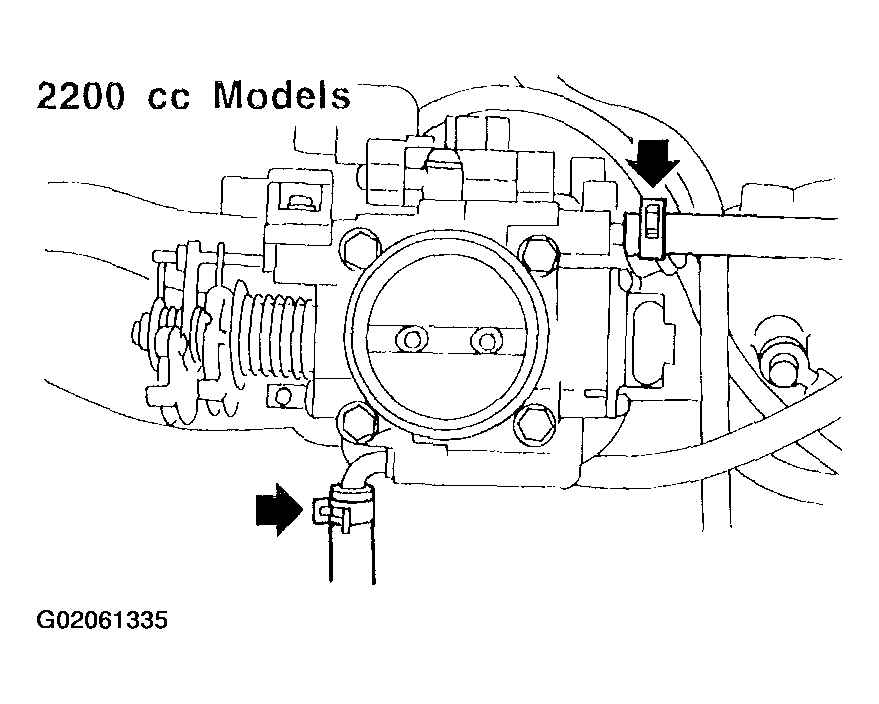

    Fig 13: Disconnecting Engine Coolant Hose From Throttle Body (2200cc Models)
    G02061335

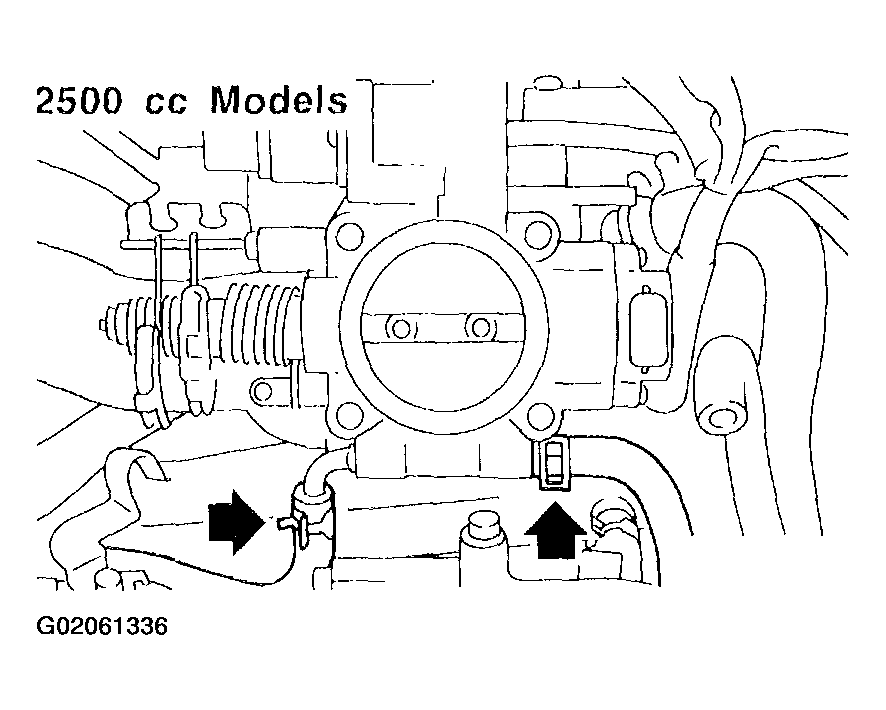

    Fig 14: Disconnecting Engine Coolant Hose From Throttle Body (2500cc Models)
    G02061336
  11. Disconnect brake booster hose.

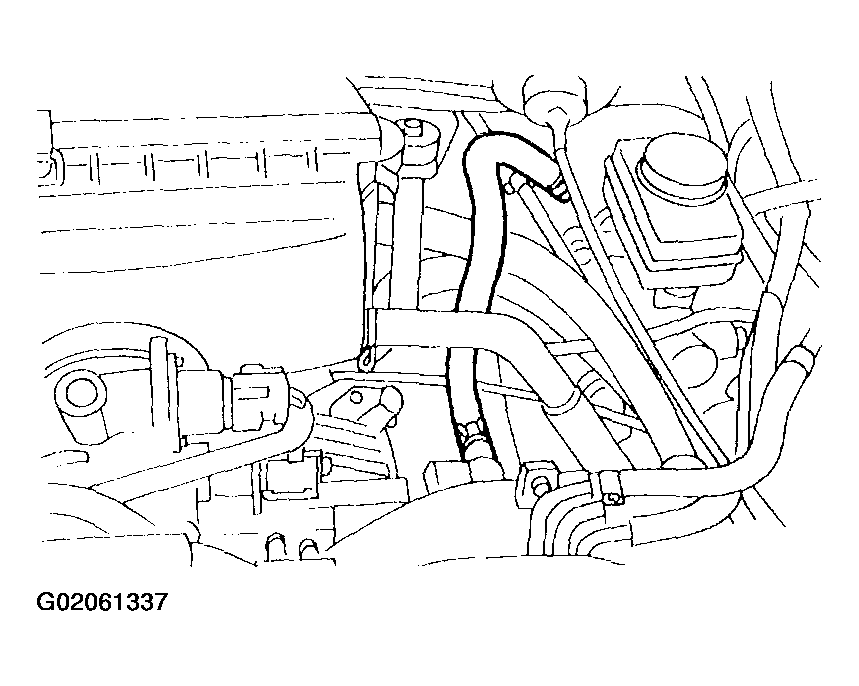

    Fig 15: Disconnecting Brake Booster Hose
    G02061337
  12. Remove air cleaner case stay RH and engine harness bracket, and disconnect engine harness connectors from bulkhead harness connectors.

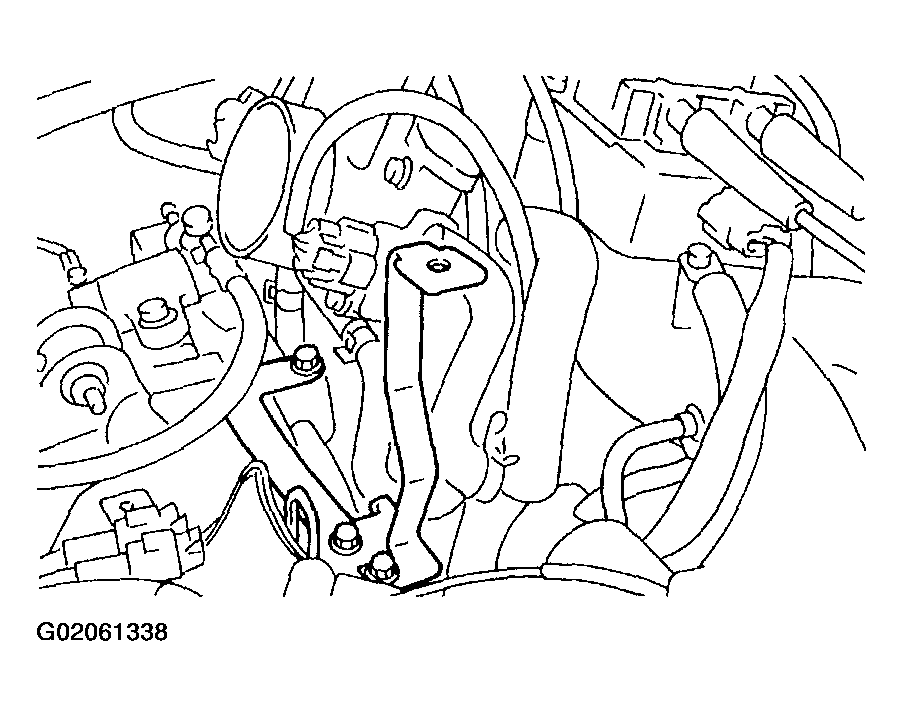

    Fig 16: Removing Air Cleaner Case Stay RH & Engine Harness Bracket
    G02061338
  13. Disconnect connectors from engine coolant temperature sensor.

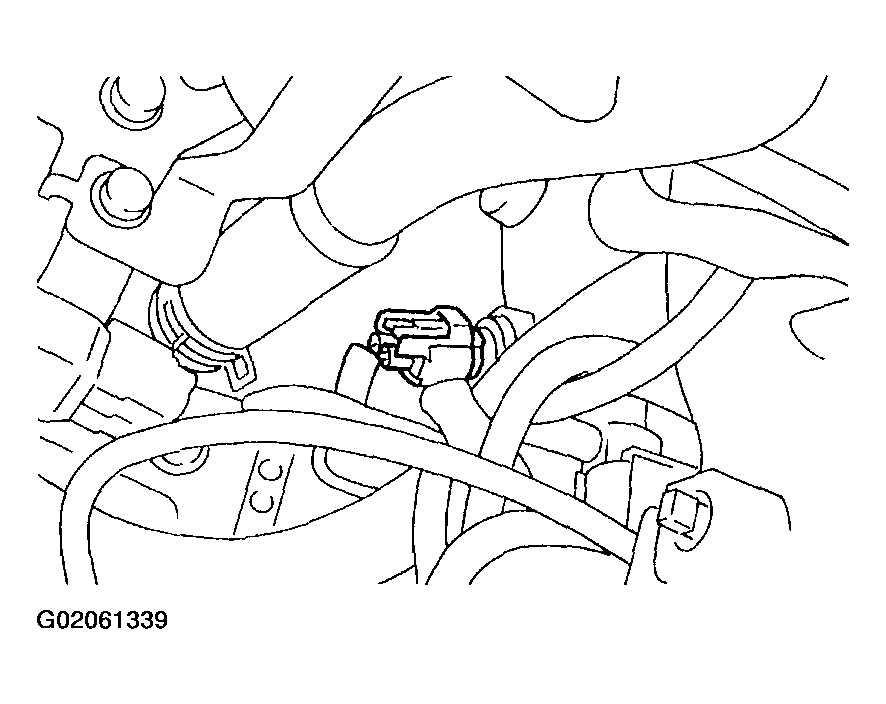

    Fig 17: Disconnecting Engine Coolant Temperature Sensor
    G02061339
  14. Disconnect knock sensor connector.

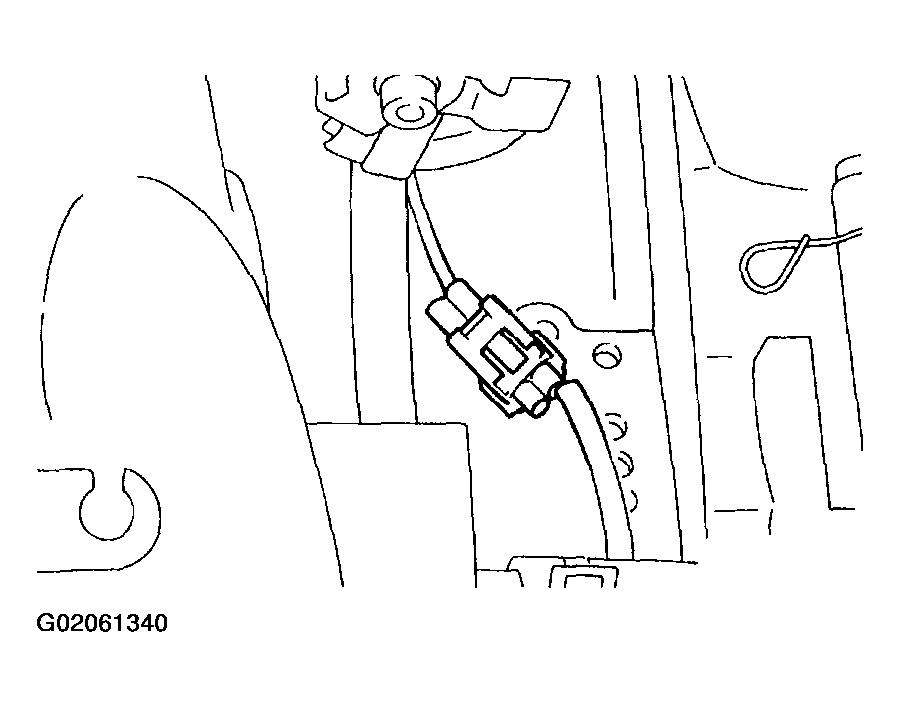

    Fig 18: Disconnecting Knock Sensor
    G02061340
  15. Disconnect connector from crankshaft position sensor.

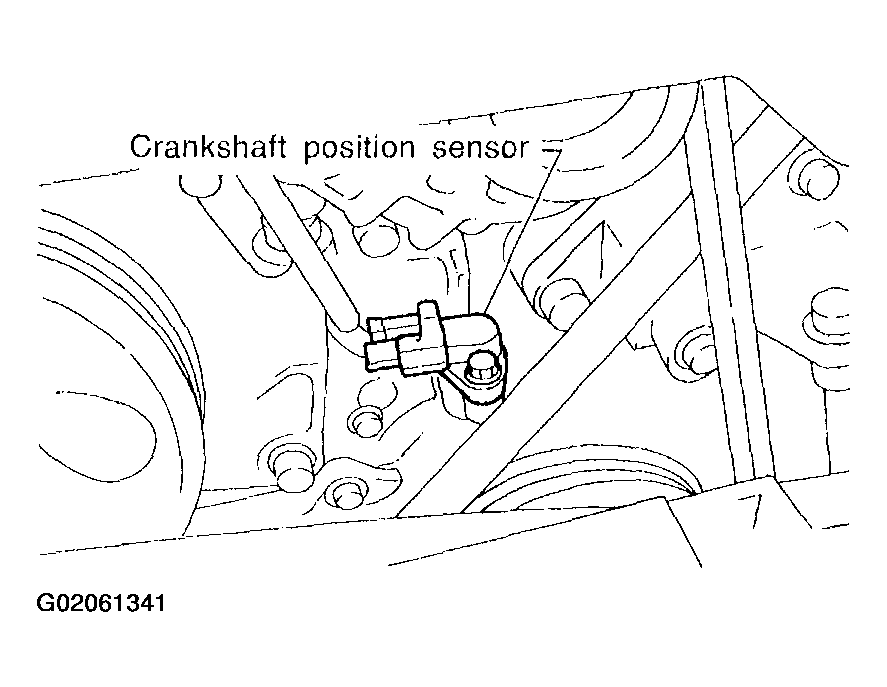

    Fig 19: Disconnecting Connector From Crankshaft Position Sensor
    G02061341
  16. Disconnect connector from oil pressure switch.

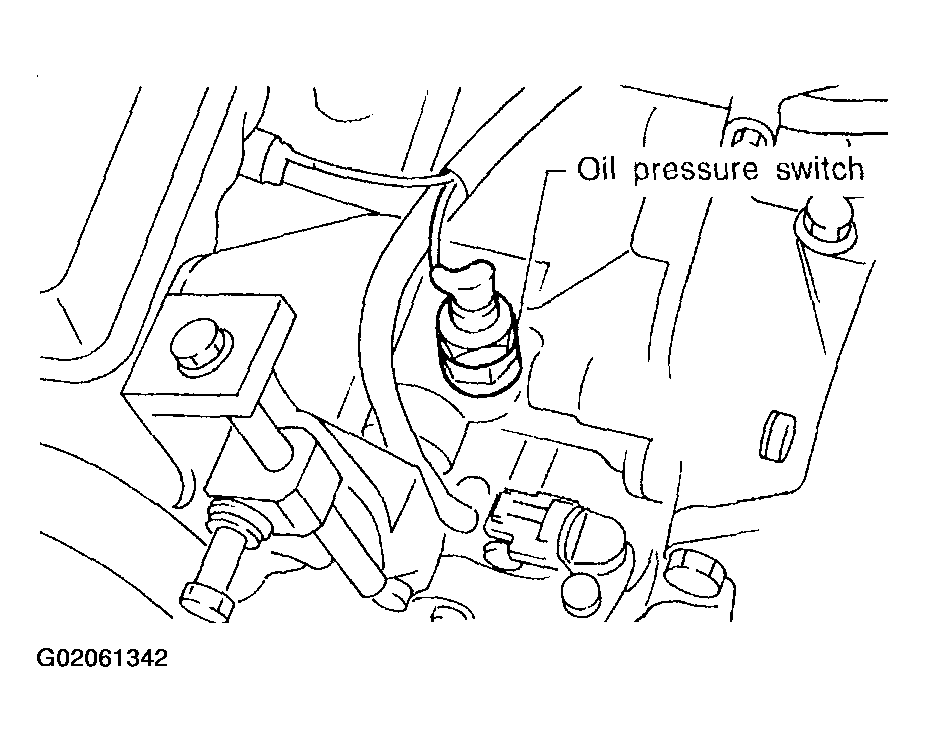

    Fig 20: Disconnecting Connector From Oil Pressure Switch
    G02061342
  17. Disconnect connector from camshaft position sensor.

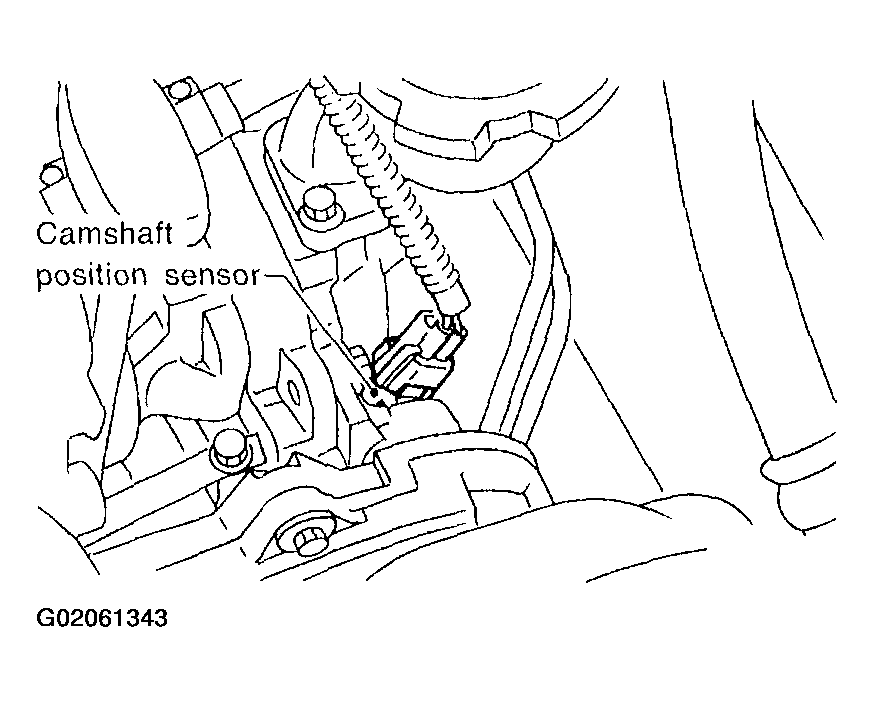

    Fig 21: Disconnecting Connecting From Camshaft Position Sensor
    G02061343
  18. Disconnect fuel hoses from fuel pipes.
    WARNING:
    • Do not spill fuel.
    • Catch fuel from hoses in a container or cloth.

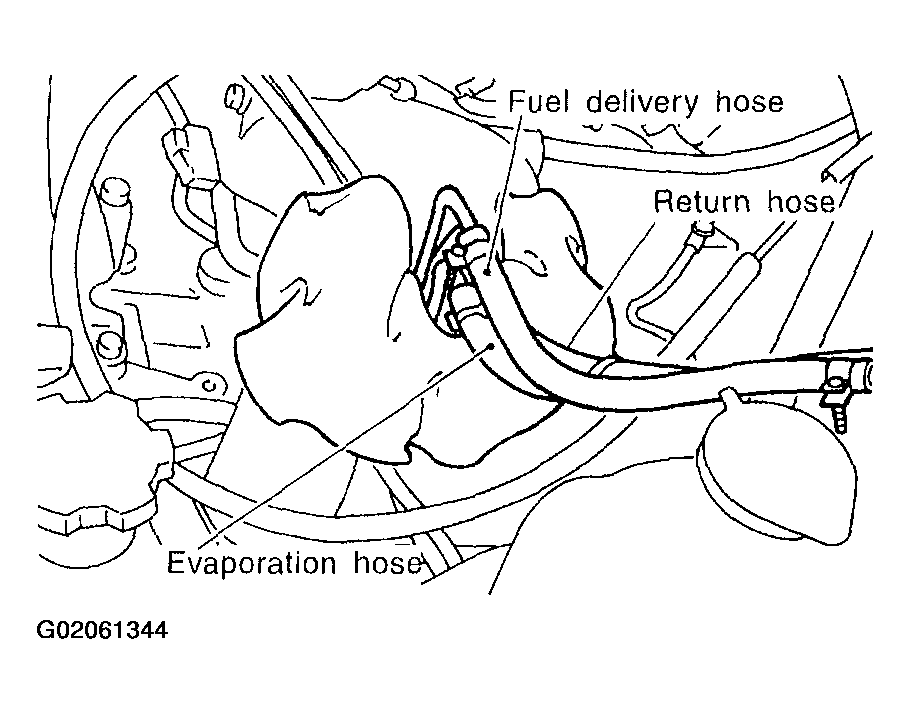

    Fig 22: Disconnecting Fuel Hoses From Fuel Pipes
    G02061344
  19. Remove bolts which hold intake manifold onto cylinder heads.

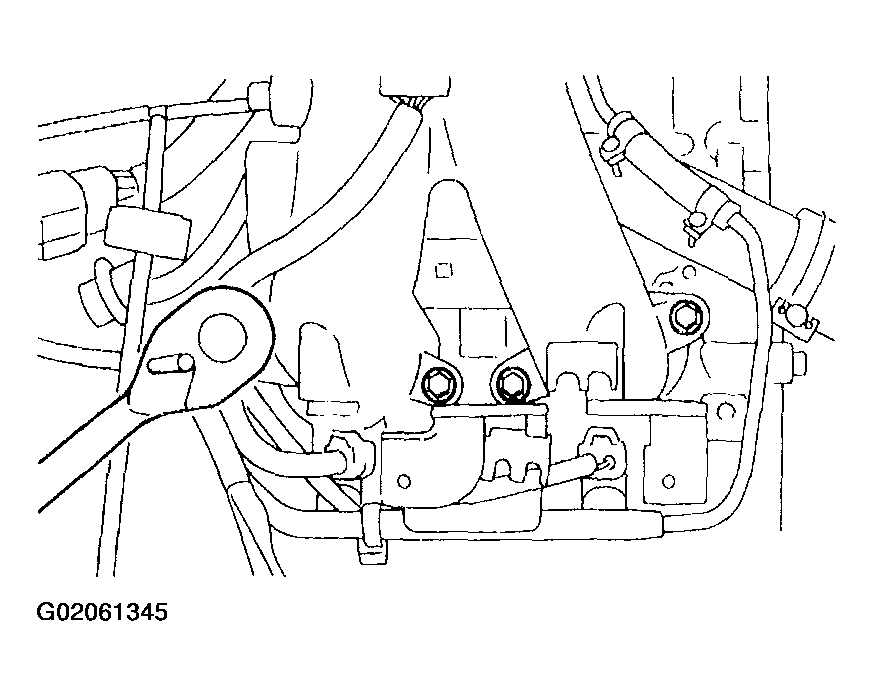

    Fig 23: Removing Bolts Holding Intake Manifold Onto Cylinder Heads
    G02061345
  20. Remove intake manifold.

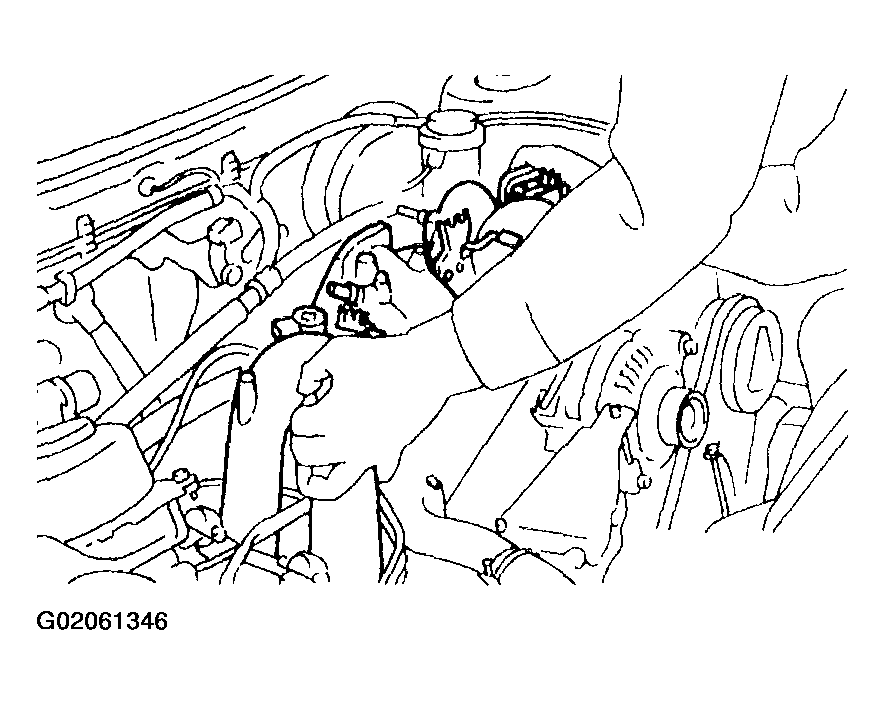

    Fig 24: Removing Intake Manifold
    G02061346
