NOTE:
Firing order for 2.2L & 2.5L is 1-3-2-4. For coil connections and cylinder identification, see Fig 1
and Fig 2
. For timing marks, see Fig 4
. Firing order for 3.0L 1-6-3-2-5-4. For cylinder identification, see Fig 3
. No timing mark information is available for 3.0L engine.
Fig 1: Identifying DIS Coil Connections On 2.2L & 2.5L
Courtesy of SUBARU OF AMERICA, INC.
Fig 2: Cylinder Identification For 2.2L & 2.5L
Courtesy of SUBARU OF AMERICA, INC.

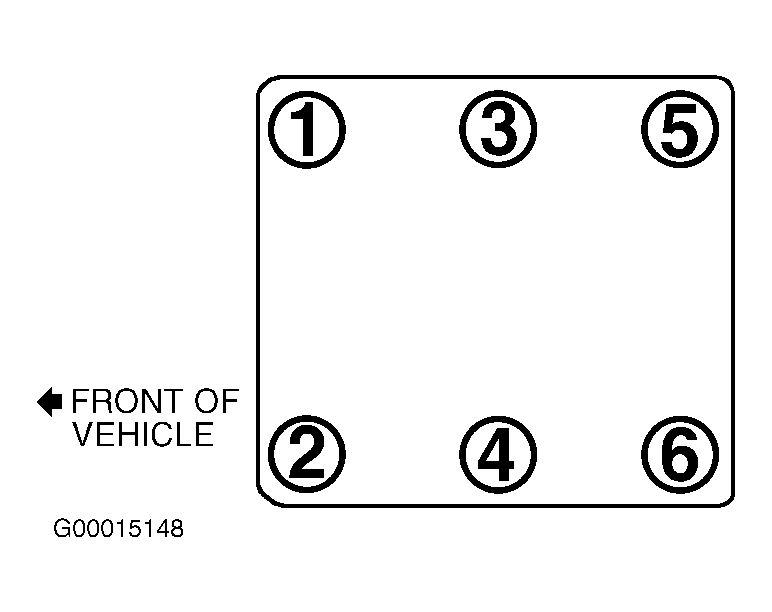

Fig 3: Cylinder Identification For 3.0L
Courtesy of SUBARU OF AMERICA, INC.
Fig 4: Locating Ignition Timing Marks On 2.2L & 2.5L
