Control Valve Body: Inspection

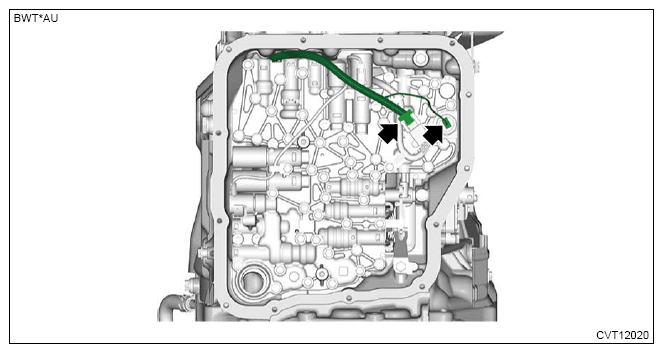

- Check for oil leaks.
- Check that there is no deformation, cracks or other damages.
- Measure the resistance of each solenoid.NOTE: Measurement should be performed at 20°C (68°F).
| Solenoid | Terminal No. | Standard |
|---|---|---|
| Line pressure solenoid | No. 1 - Control valve body | 3.3 - 7.3 Ω |
| Lock-up duty solenoid | No. 2 - Control valve body | 10 - 14.2 Ω |
| F&R solenoid | No. 3 - Control valve body | 3.5 - 7.1 Ω |
| Secondary solenoid | No. 4 - Control valve body | 3.3 - 7.3 Ω |
| Oil pump ON/OFF solenoid | No. 5 - Control valve body | 12.5 - 19.5 Ω |
| Primary DOWN solenoid | No. 6 - Control valve body | 10 - 14.2 Ω |
| Primary UP solenoid | No. 7 - Control valve body | 10 - 14.2 Ω |
| AWD solenoid | No. 8 - Control valve body | 3.3 - 7.3 Ω |
