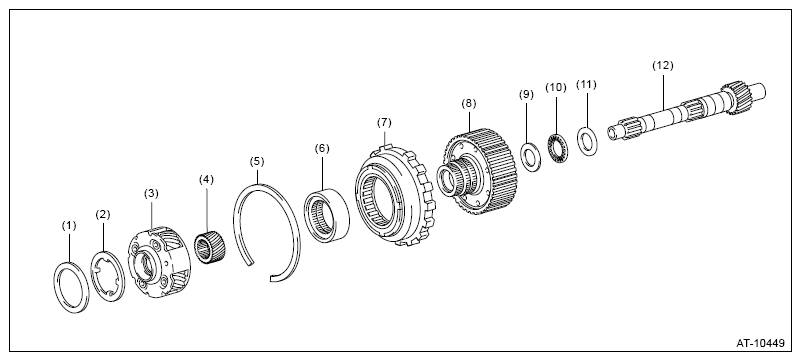

Intermediate Shaft

G16525535Courtesy of SUBARU OF AMERICA, INC.
(1) Thrust needle roller bearing
(2) No. 4 thrust bearing race
(3) Center planetary gear
(4) Planetary sun gear
(5) Snap ring
(6) No. 3 one-way clutch inner race
(7) No. 3 one-way clutch
(8) Rear planetary ring gear flange
(9) Front thrust bearing race
(10) Thrust needle roller bearing
(11) Rear thrust bearing race
(12) Intermediate shaft
