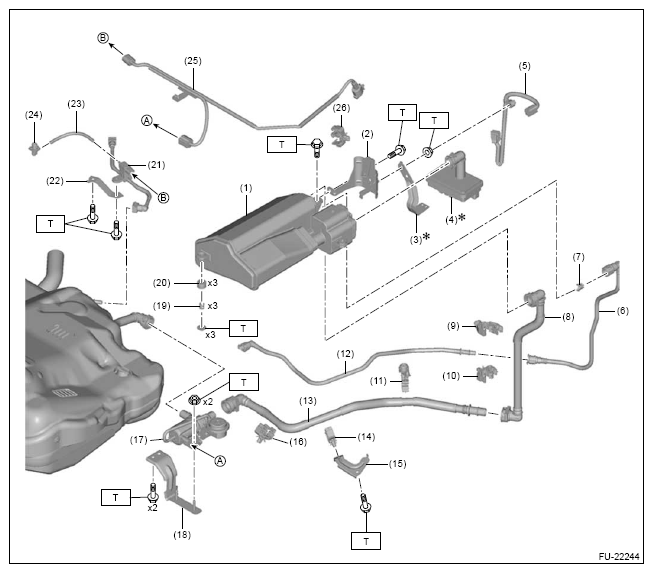

Fuel Line 2
| (1) | Canister |
| (2) | Canister protector |
| (3) | Filter bracket |
| (4) | Drain filter |
| (5) | Harness |
| (6) | Purge tube No. 2 |
| (7) | Retainer |
| (8) | Vent tube No. 1 |
| (9) | Tube clamp |
| (10) | Tube clamp |
| (11) | Tube clamp |
| (12) | Purge tube No. 1 |
| (13) | Vent tube No. 2 |
| (14) | Tube clamp |
| (15) | Tube bracket |
| (16) | Tube clamp |
| (17) | Electric vent solenoid valve |
| (18) | Electric vent solenoid valve bracket |
| (19) | Spacer |
| (20) | Cushion |
| (21) | Circulate tube ASSY |
| (22) | Bracket |
| (23) | Air hose |
| (24) | Air connector |
| (25) | Harness |
| (26) | Tube clamp |
Tightening torque: N.m (kgf-m, ft-lb)
T: 8 (0.8, 5.9)
*When the filter bracket is removed from the drain filter, replace the drain filter and filter bracket to new ones .
