Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

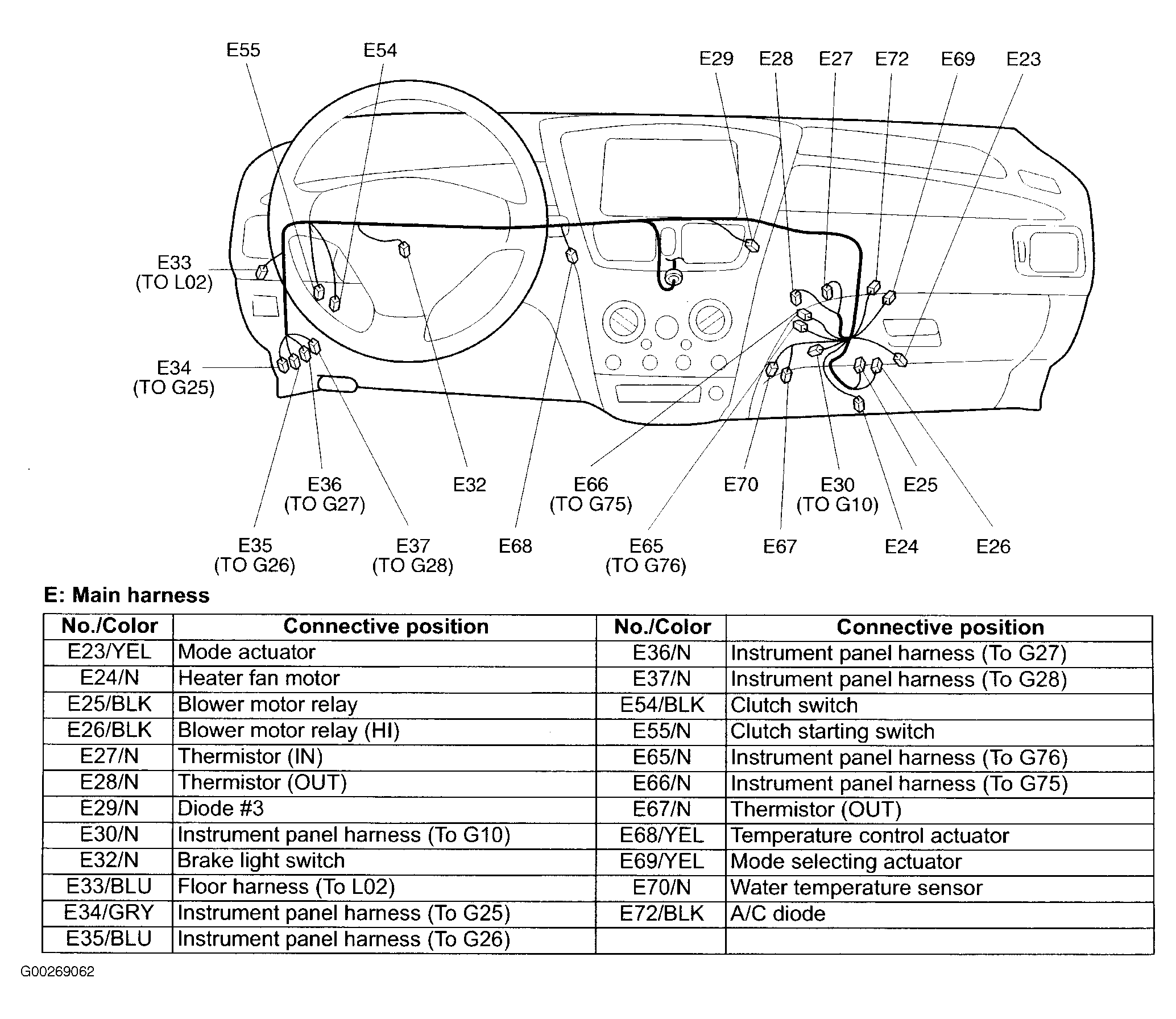

| A/C Diode | Right side of dash. See Figure . |
| Diode | On main fuse box. See Figure . |
| Diode EL + | Right side of dash. See Figure . |
| Diode #2 | Right rear of vehicle. See Figure . |
| Diode #3 | Center of dash. See Figure . |
| Diode #5 | Left front of vehicle. See Figure . |
| Diode #5 (Wagon) | Behind left front of vehicle. See Figure . |
| Diode # 6 | Left front of vehicle. See Figure . |
| Main Fuse Box | On left side of engine compartment. See Figure . |
