| Alternator Lower Bolt |
22-33 (30-45) |
| Alternator Upper Bolt |
22-30 (30-40) |
| Bed Plate |
| Inner Bolt |
24 (33) |
| Outer Bolt |
15-19 (20-26) |
| Cam Sprocket Bolt |
13-16 (18-22) |
| Center Front Suspension Member Bolt |
59-74 (80-100) |
| Compressor Retaining Bolt/Nut |
15-22 (20-30) |
| Connecting Piece |
13-17 (17-23) |
| Connecting Rod Cap Bolt |
| Step 1 |
|
| Step 2 |
|
| Step 3 |
|
| Coolant Reservoir Retaining Bolt |
26-33 (35-45) |
| Crankshaft Pulley Bolt |
|

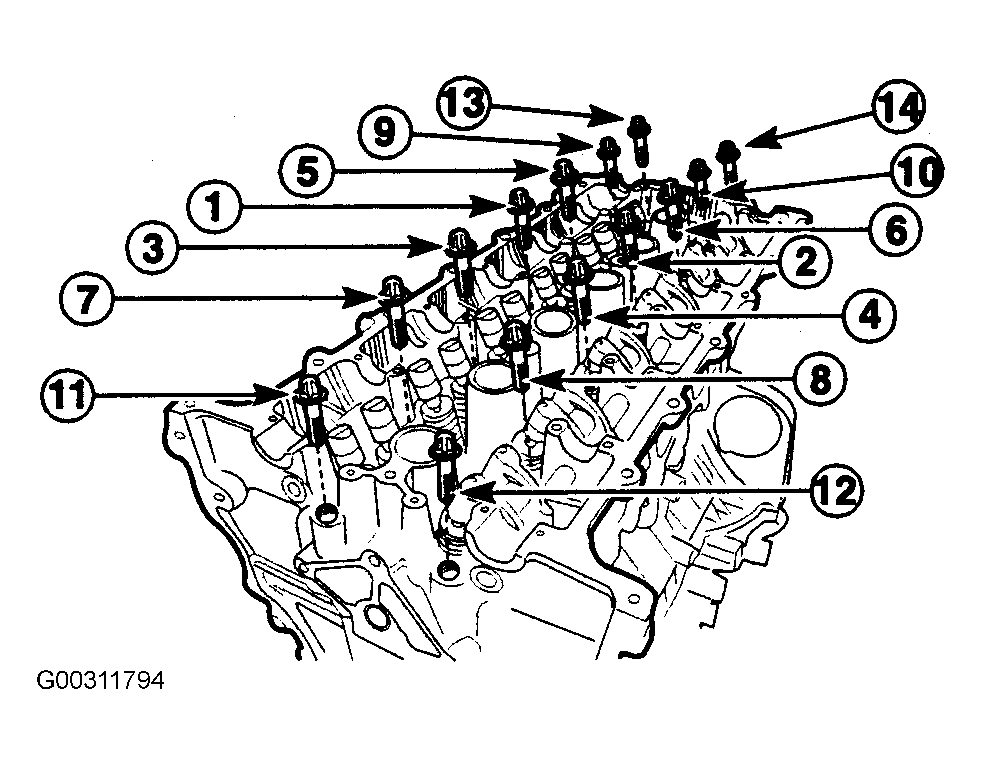

| Cylinder Head Bolt |
| Step 1 |
15 (20) |
| Step 2 |
|
| Step 3 |
|
| Drive Belt Automatic Tensioner Retaining Bolt |
15-22 (20-30) |
| EGR Adapter Retaining Bolt |
13-16 (18-22) |
| EGR Bolt |
15-22 (20-30) |
| Engine Block Ground Bolt |
11-18 (15-25) |
| Engine Block-To-Transaxle Bolt |
44-63 (60-85) |
| Engine Coolant Temperature Sensor |
11-15 (15-20) |
| Engine Mount Bracket Bolt |
31-44 (42-60) |
| Engine Mount Bracket Nut |
31-44 (42-60) |
| Engine Mount Bracket Support Bolt |
18-23 (25-31) |
| Engine Mount Bracket-To-Hydro Mount Nut |
41-52 (55-70) |
| Engine Oil Dipstick Tube Bracket Bolt |
13-16 (18-22) |
| Engine Under Cover Bolt |
13-20 (18-27) |
| Exhaust Manifold |
| Heat Shield Bolt |
13-16 (18-22) |
| Retaining Nut |
20-22 (27-30) |
| Fixed Timing Chain Guide Bolt |
13-16 (18-22) |
| Flexible Plate Bolt |
52-59 (70-80) |
| Front Damper Bush Bracket Bolt |
41-55 (55-75) |
| Front Engine Mount Bracket-To-Damper Bush Bolt/Nut |
52-66 (70-90) |
| Front Exhaust Pipe Lower Bracket Bolt |
24-35 (32-48) |
| Front Exhaust Pipe Nut |
24-35 (32-48) |
| Front Exhaust Pipe-To-Front Muffler Nut |
18-26 (25-35) |
| Front Muffler-To-Rear Muffler Nut |
24-35 (32-48) |
| Front Support Bracket Retaining Bolt |
11-18 (15-25) |
| Heater Adapter Bolt |
13-16 (18-22) |
| Idler Retaining Bolt |
26-41 (35-55) |
| Intake Air Temperature Sensor |
15-22 (20-30) |
| Intake Manifold Support Bracket Bolt |
15-22 (20-30) |
| Knock Sensor |
13-15 (18-20) |
| Lower Pad Bracket Bolt |
26-33 (35-45) |
| Oil Filter Adapter Retaining Bolt |
15-19 (20-26) |
| Oil Filter Bolt |
|
| Oil Pan Drain Plug |
26-33 (35-45) |
| Oil Pan Flange-To-Transaxle Bolt |
20-26 (27-35) |
| Oil Pump Bolt |
13-16 (18-22) |
| Oil Pump Sprocket Retaining Nut |
13-16 (18-22) |
| Oxygen Sensor |
25-32 (34-44) |
| Power Steering Pump Retaining Bolt |
15-22 (20-30) |
| Rear Support Bracket Retaining Bolt (Exhaust Side) |
13-18 (18-25) |
| Rear Transaxle Mount Bracket Bolt |
40-55 (55-75) |
| Rear Transaxle Mount Bracket-To-Damper Bush Bolt/Nut |
52-66 (70-90) |
| Rocker Arm Shaft Plug |
26-33 (35-45) |
| Spark Plug |
15-22 (20-30) |
| Starter Motor Mount-To-Engine Block Bolt |
30-37 (40-50) |
| Starter Motor Mount-To-Transaxle Bolt |
33-41 (45-55) |
| Throttle Body Assembly Retaining Bolt |
|
| Timing Chain Cover Bolt (Center) |
13-16 (18-22) |
| Timing Chain Lever Bolt |
13-16 (18-22) |
| Timing Chain Tensioner Bolt |
13-16 (18-22) |
| Transaxle Mount Cage-To-Longitudinal Member Bolt |
41-55 (55-75) |
| Transaxle Mount Cage-To-Transaxle Mount Bracket Bolt |
41-55 (55-75) |
| Transaxle Mount Cage-To-Transaxle Mount Bracket Nut |
40-55 (55-75) |
| Transaxle Mount Cage Through Bolt |
74-89 (100-120) |
| Transaxle-To-Engine Block Bolt |
44-63 (60-85) |
| Transaxle Torque Converter Bolt |
30-37 (40-50) |
| Upper Pad Bracket Bolt |
26-41 (35-55) |
| Upper Pad-To-Lower Pad Bracket Bolt |
22-30 (30-40) |
| INCH Lbs. (N.m) |
| Air Filter Housing Bolt |
71-106 (8-12) |
| Air Filter Snorkel Retaining Bolt |
44-62 (5-7) |
| Battery Rod Clamp Nut |
35 (4) |
| Bed Plate Baffle Bolt |
62-80 (7-9) |

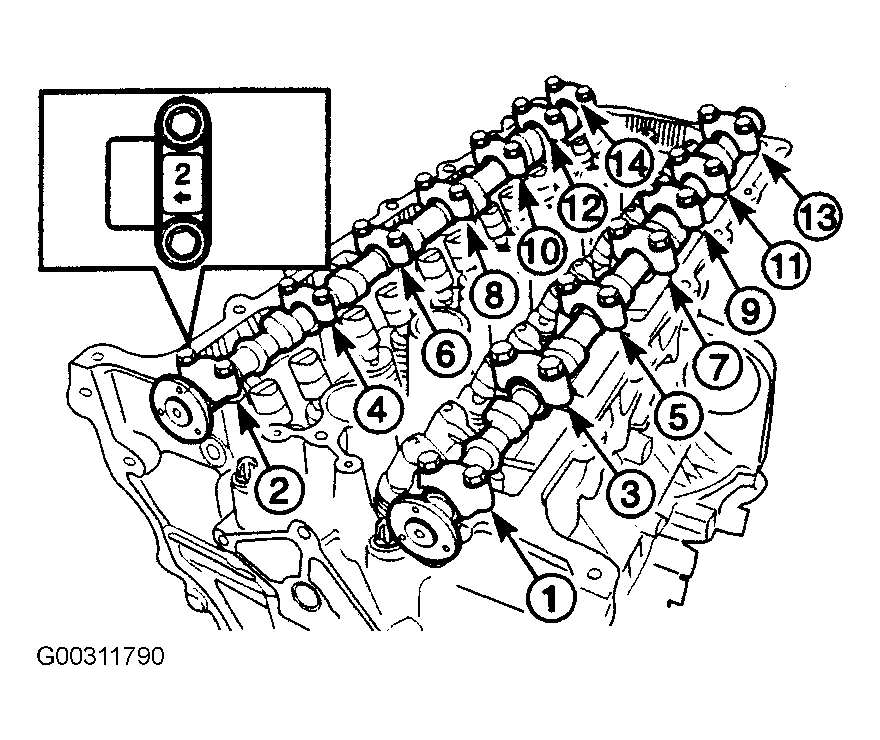

| Camshaft Cap Bolt |
88- 124 (10-14) |
| Camshaft Position Sensor |
88-124 (10-14) |
| Catalytic Converter Heat Shield Nut |
18-26 (2-3) |
| Coolant Outlet Port Retaining Bolt |
71-106 (8-12) |
| Coolant Reservoir Bolt |
35-44 (4-5) |
| Cooling Fan Assembly Bolt |
44-71 (4-5) |
| Crankshaft Position Sensor Bolt |
18-26 (5-8) |
| Cylinder Head Cover Bolt |
106-124 (12-14) |
| Engine Beautification Cover Bolt |
71-106 (8-12) |
| Engine Oil Dipstick Tube Bolt |
71-88 (8-10) |
| Front Muffler Heat Shield Nut |
18-26 (2-3) |
| Fuel Pressure Regulator Retaining Bolt |
88-115 (10-13) |
| Ignition Coil Retaining Bolt |
53-71 (6-8) |
| Intake EGR Pipe Retaining Bolt |
71-106 (8-12) |
| Intake Manifold |
| Retaining Bolt |
88-124 (10-14) |
| Retaining Nut |
88-124 (10-14) |
| Support Bracket Bolt |
88-124 (10-14) |
| Manifold Absolute Pressure Sensor Bolt |
53-88 (6-10) |
| Oil Pan Retaining Bolt |
71-106 (8-12) |
| Oil Pump Chain Lever Bolt |
53-88 (6-10) |
| Oil Pump Sprocket Cover Bolt |
44-62 (5-7) |
| Oil Suction Pipe Bracket Bolt |
71-106 (8-12) |
| Oil Suction Pipe-To-Oil Pump Retaining Bolt |
71-106 (8-12) |
| PCV Valve Bolt |
71-106 (8-12) |
| Radiator Bracket Bolt |
88-71 (10-8) |
| Rear Muffler Heat Shield Nut |
18-26 (2-3) |
| Rear Support Bracket Retaining Bolt (Intake Side) |
71-106 (8-12) |
| Target Wheel Bolt |
62-97 (7-11) |
| Thermostat Housing Bolt |
71-106 (8-12) |
| Timing Chain Cover Bolt |
53-88 (6-10) |
| Top Chain Guide Bolt |
80-97 (9-11) |
| Vacuum Tank Retaining Bolt |
62-80 (7-9) |
| Water Pump Pulley Bolt |
71-106 (8-12) |
| Wiring Harness Bracket Bolt |
71-106 (8-12) |
