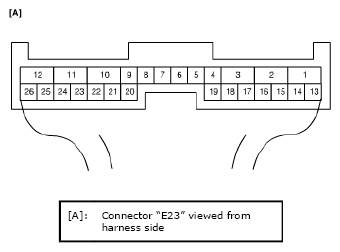

Terminal Arrangement of 4WD Control Module
TERMINAL CIRCUIT CHART
| Terminal | Circuit | Terminal | Circuit |
|---|---|---|---|
| E23-1 | Transfer shift actuator motor 1 | E23-14 | Transfer shift actuator motor position sensor (power) |
| E23-2 | Transfer shift actuator motor 2 | E23-15 | Transfer shift actuator motor position sensor (ground) |
| E23-3 | Power source for internal memory | E23-16 | Transfer fork switch |
| E23-4 | "2WD <--> 4WD" switch | E23-17 | 4WD low switch |
| E23-5 | "N" switch | E23-18 | 4WD switch |
| E23-6 | "4L" switch | E23-19 | Engine revolution signal from ECU |
| E23-7 | Transmission range switch ("N" range) (for A/T model) | E23-20 | N indicator |
| CPP switch (for M/T vehicle) | E23-21 | 4L indicator | |
| E23-8 | Diagnosis connector | E23-22 | 2WD indicator |
| E23-9 | Vehicle speed sensor (VSS) | E23-23 | 4WD indicator |
| E23-10 | Ground | E23-24 | Buzzer |
| E23-11 | Front axle lock actuator motor 1 | E23-25 | Data link connector (DLC) |
| E23-12 | Front axle lock actuator motor 2 | E23-26 | ABS controller |
| E23-13 | Main power source |
