Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

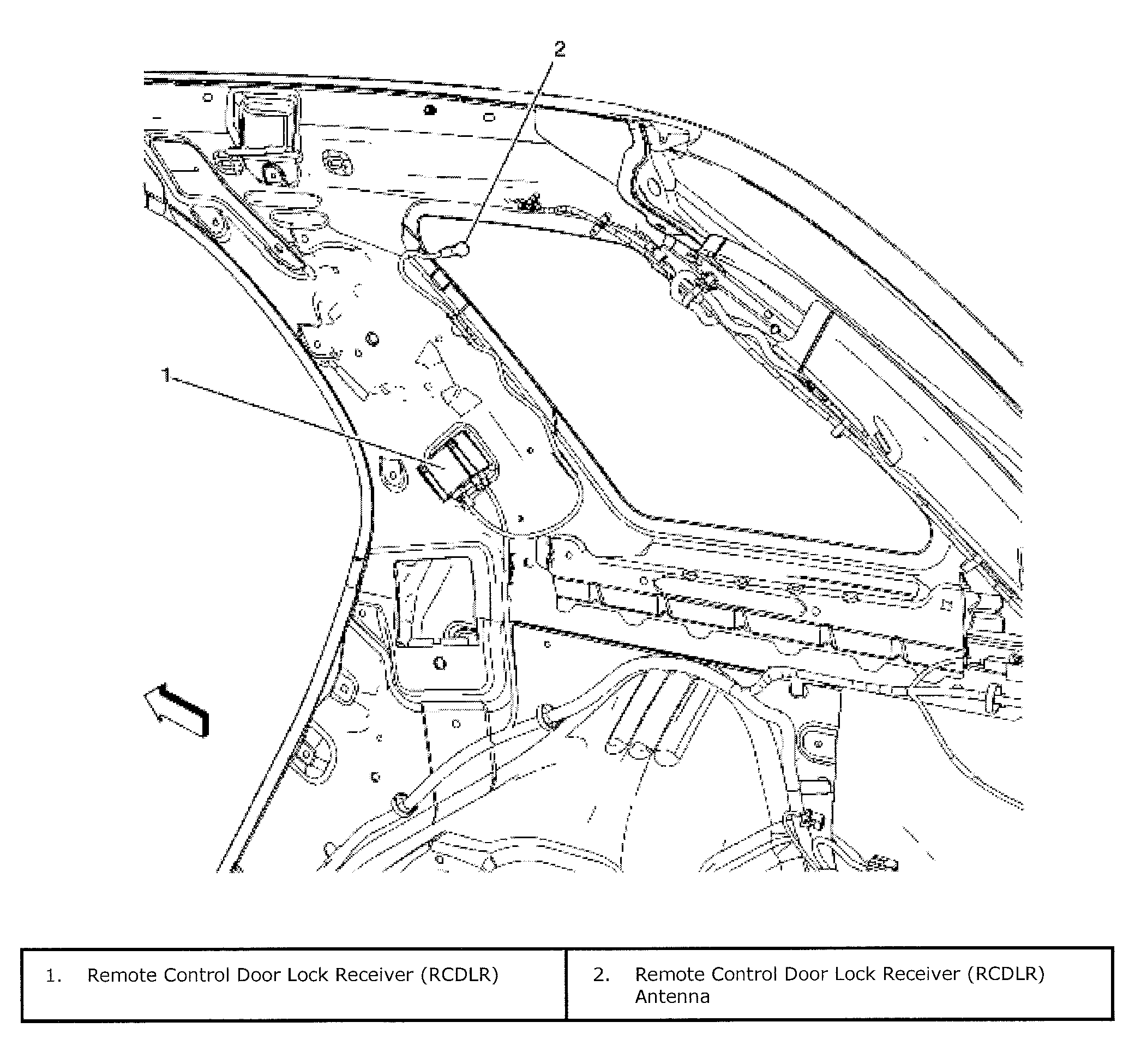

Fig 1: Under Right Side Of Headliner
Courtesy of SUZUKI OF AMERICA CORP.

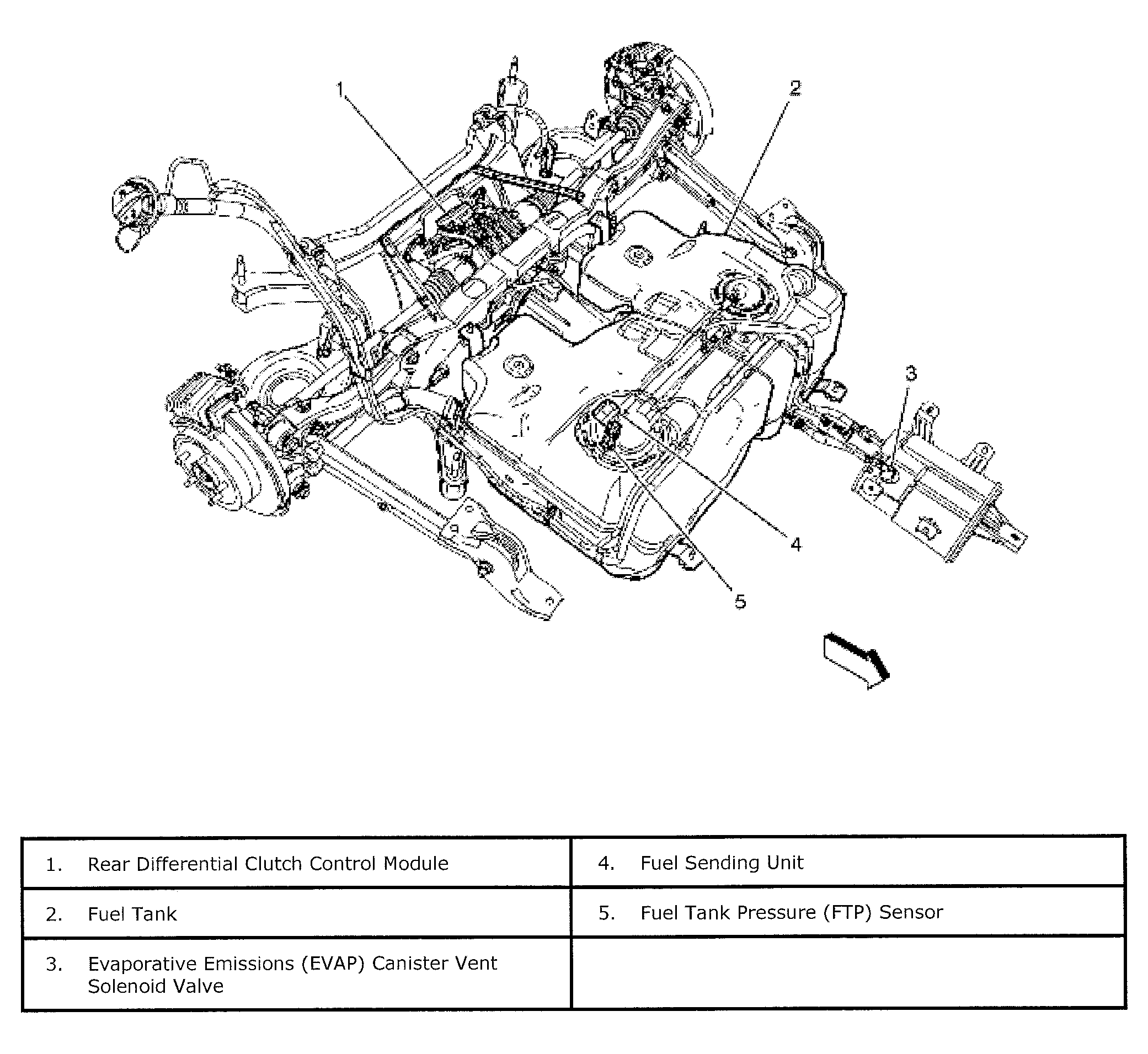

Fig 2: Fuel Tank
Courtesy of SUZUKI OF AMERICA CORP.
Fig 3: Driver Seat Harness
Courtesy of SUZUKI OF AMERICA CORP.
Fig 4: Headliner Harness
Courtesy of SUZUKI OF AMERICA CORP.
Fig 5: Chassis Harness
Courtesy of SUZUKI OF AMERICA CORP.
Fig 6: Left Rear Body Harness
Courtesy of SUZUKI OF AMERICA CORP.
Fig 7: Right Rear Body Harness
Courtesy of SUZUKI OF AMERICA CORP.
Fig 8: Trailer Harness
Courtesy of SUZUKI OF AMERICA CORP.
Fig 9: Liftgate Harness
Courtesy of SUZUKI OF AMERICA CORP.
Fig 10: Power Steering Harness
Courtesy of SUZUKI OF AMERICA CORP.
Fig 11: Underhood Fuse Block
Courtesy of SUZUKI OF AMERICA CORP.
Fig 12: I/P Fuse Block
Courtesy of SUZUKI OF AMERICA CORP.

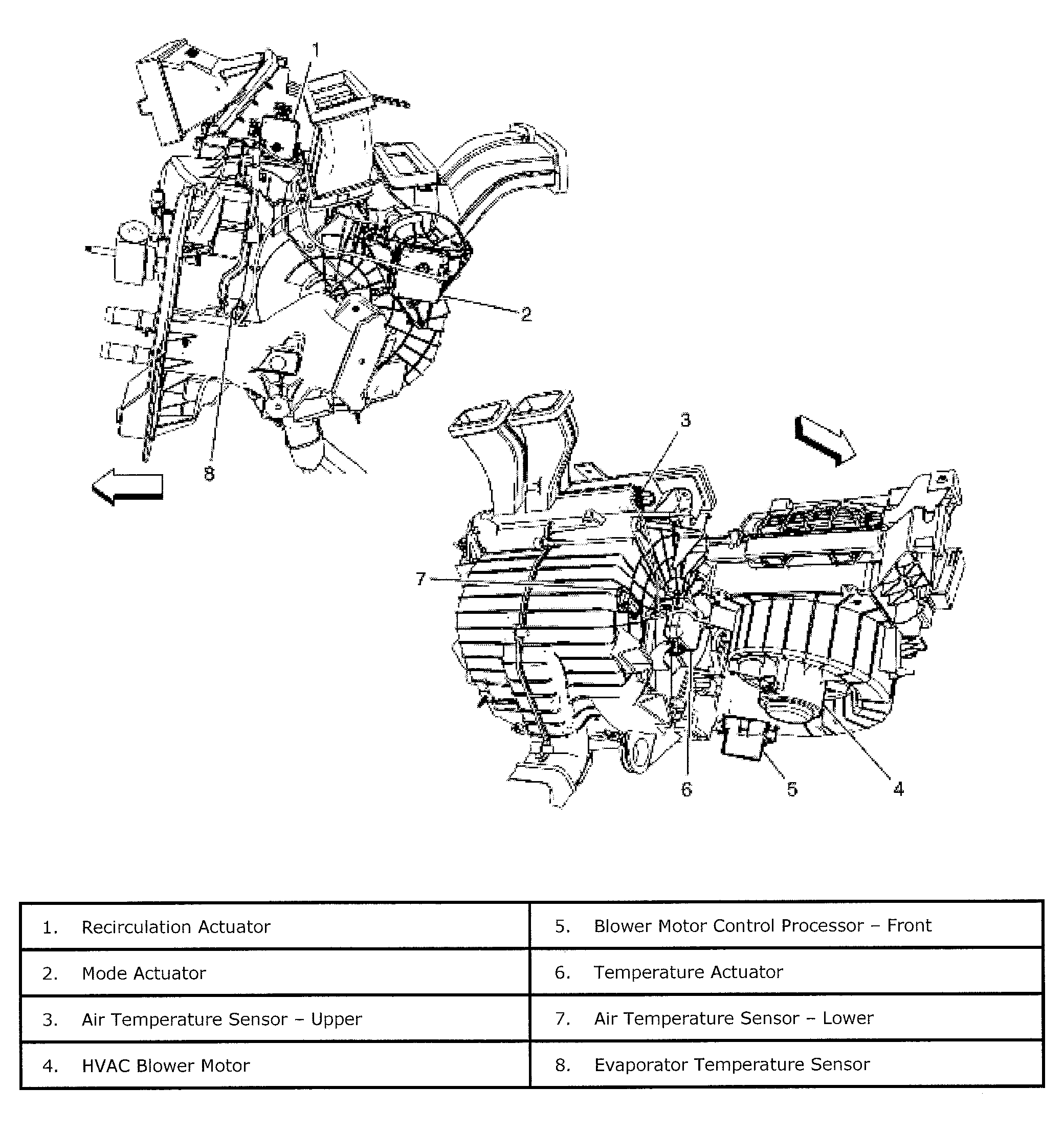

Fig 13: HVAC Components
Courtesy of SUZUKI OF AMERICA CORP.

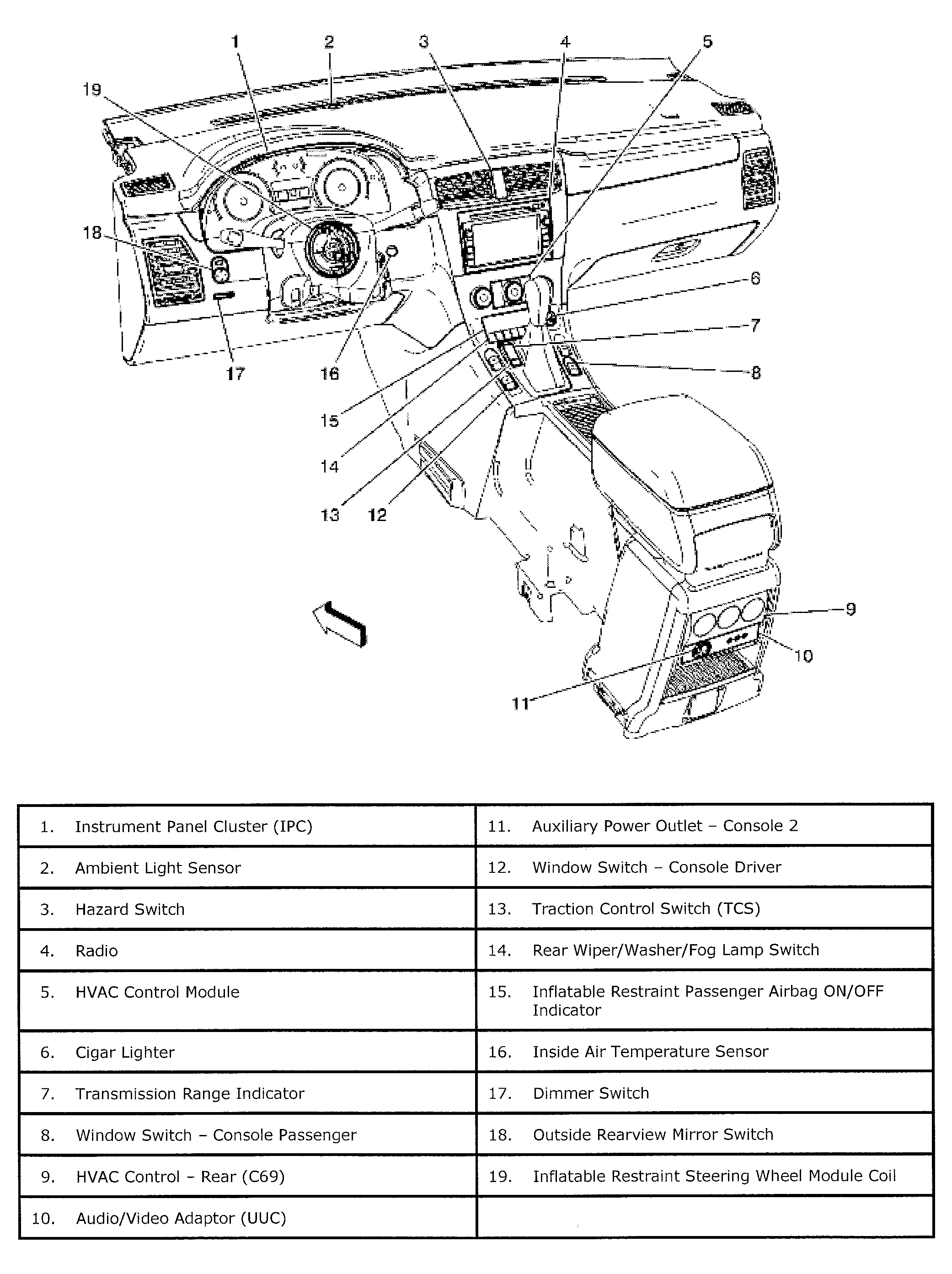

Fig 14: I/P & Console Components
Courtesy of SUZUKI OF AMERICA CORP.

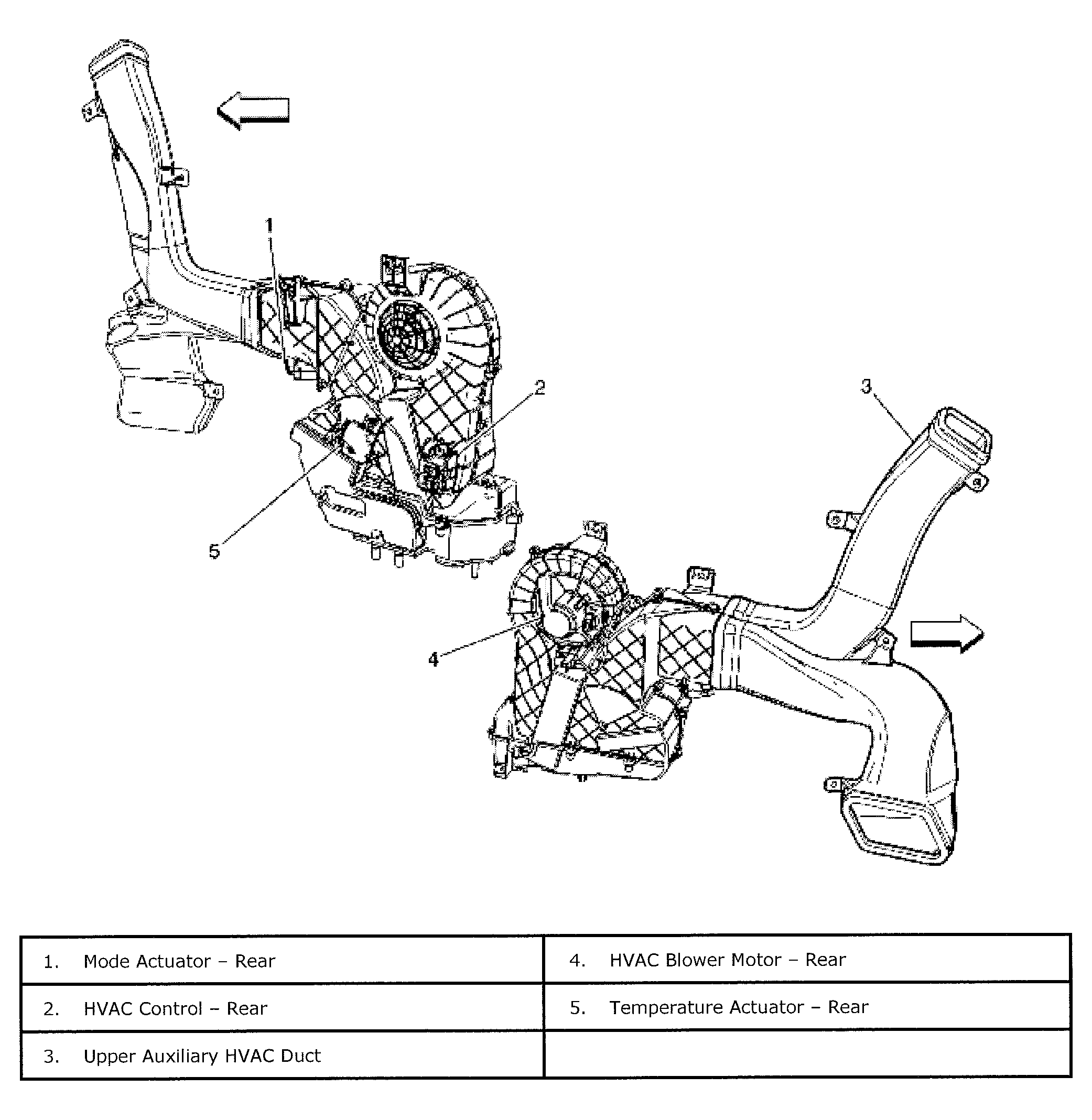

Fig 15: Rear HVAC Module Assembly
Courtesy of SUZUKI OF AMERICA CORP.

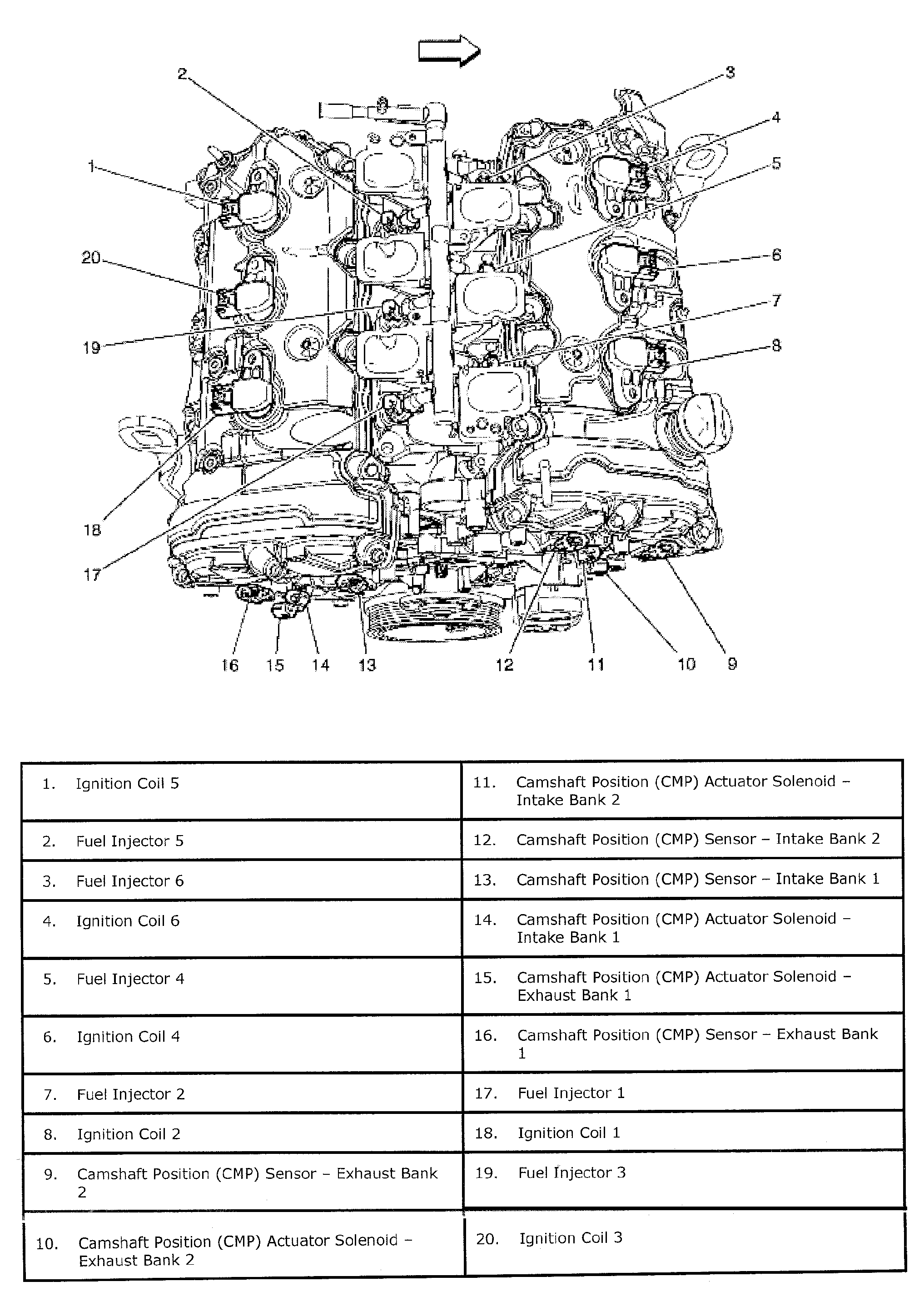

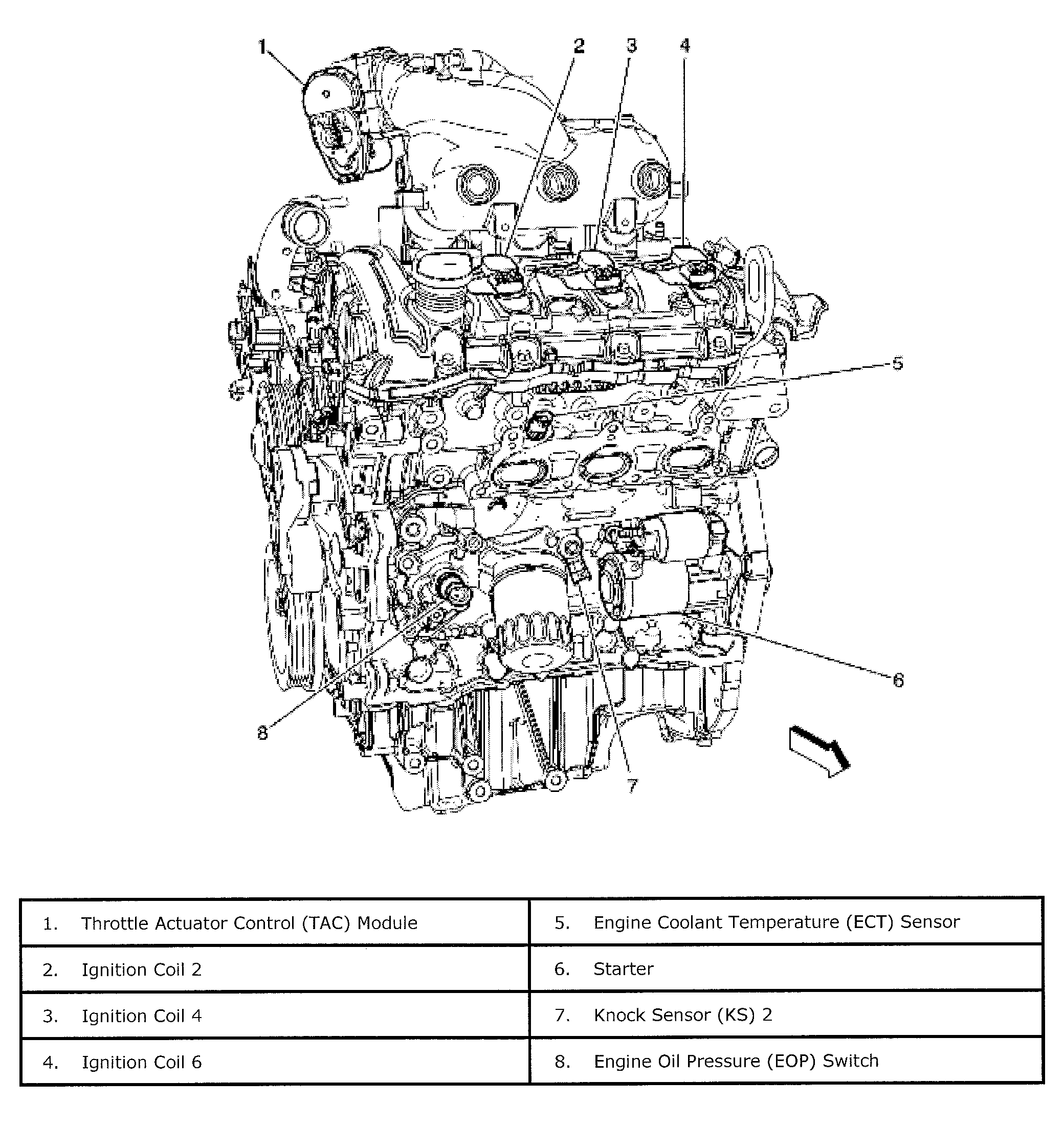

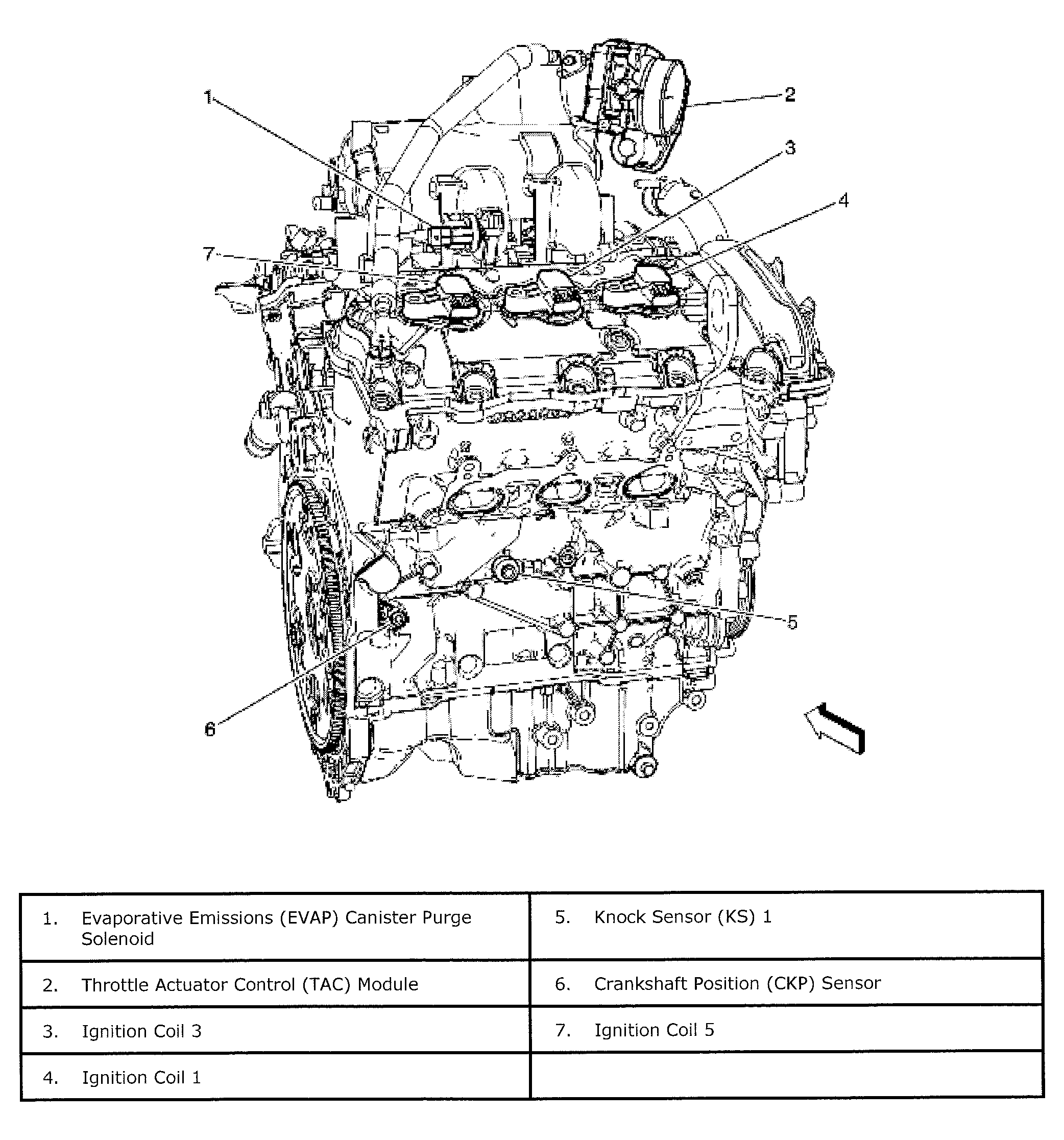

Fig 16: Engine Controls Components
Courtesy of SUZUKI OF AMERICA CORP.

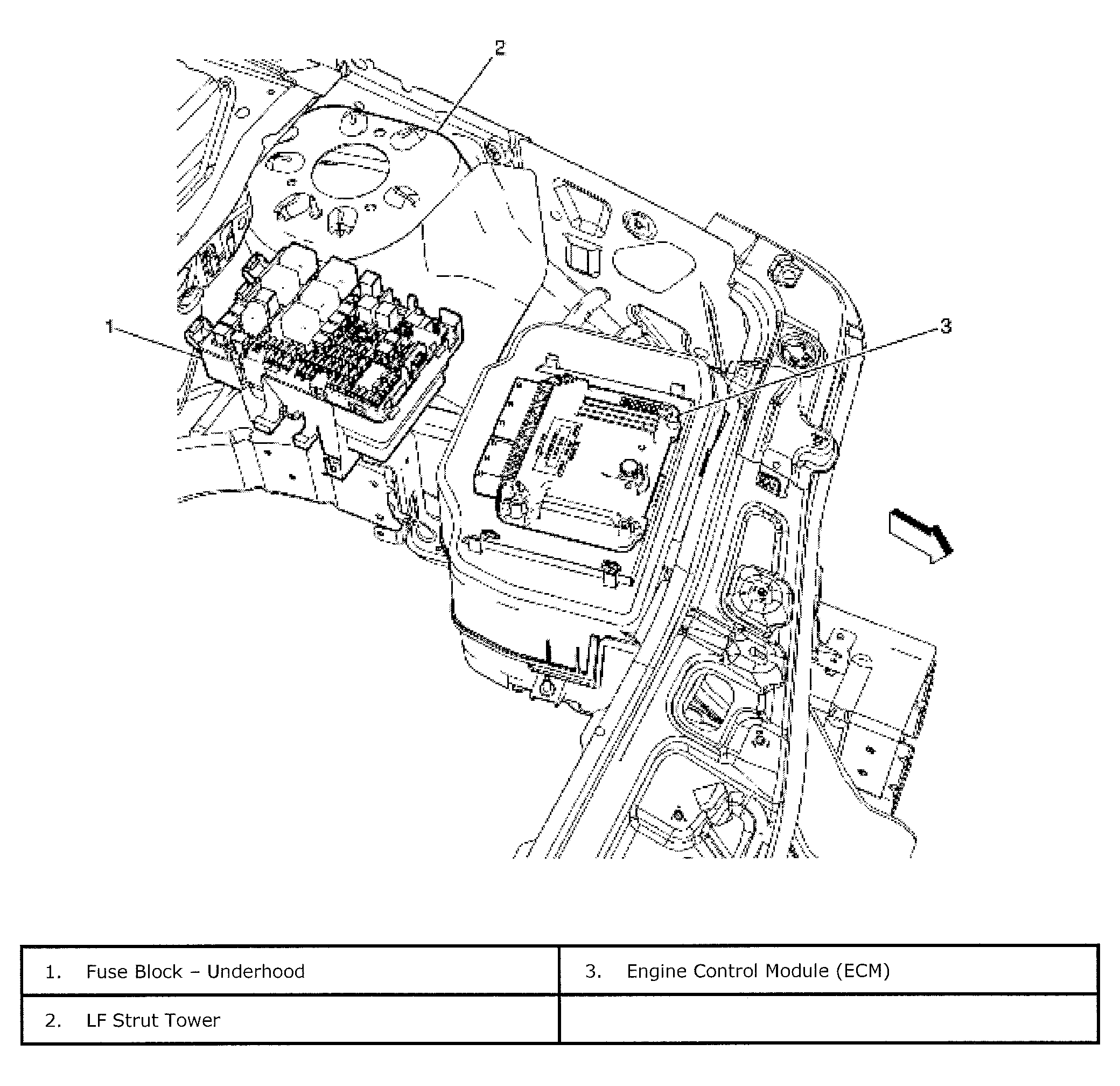

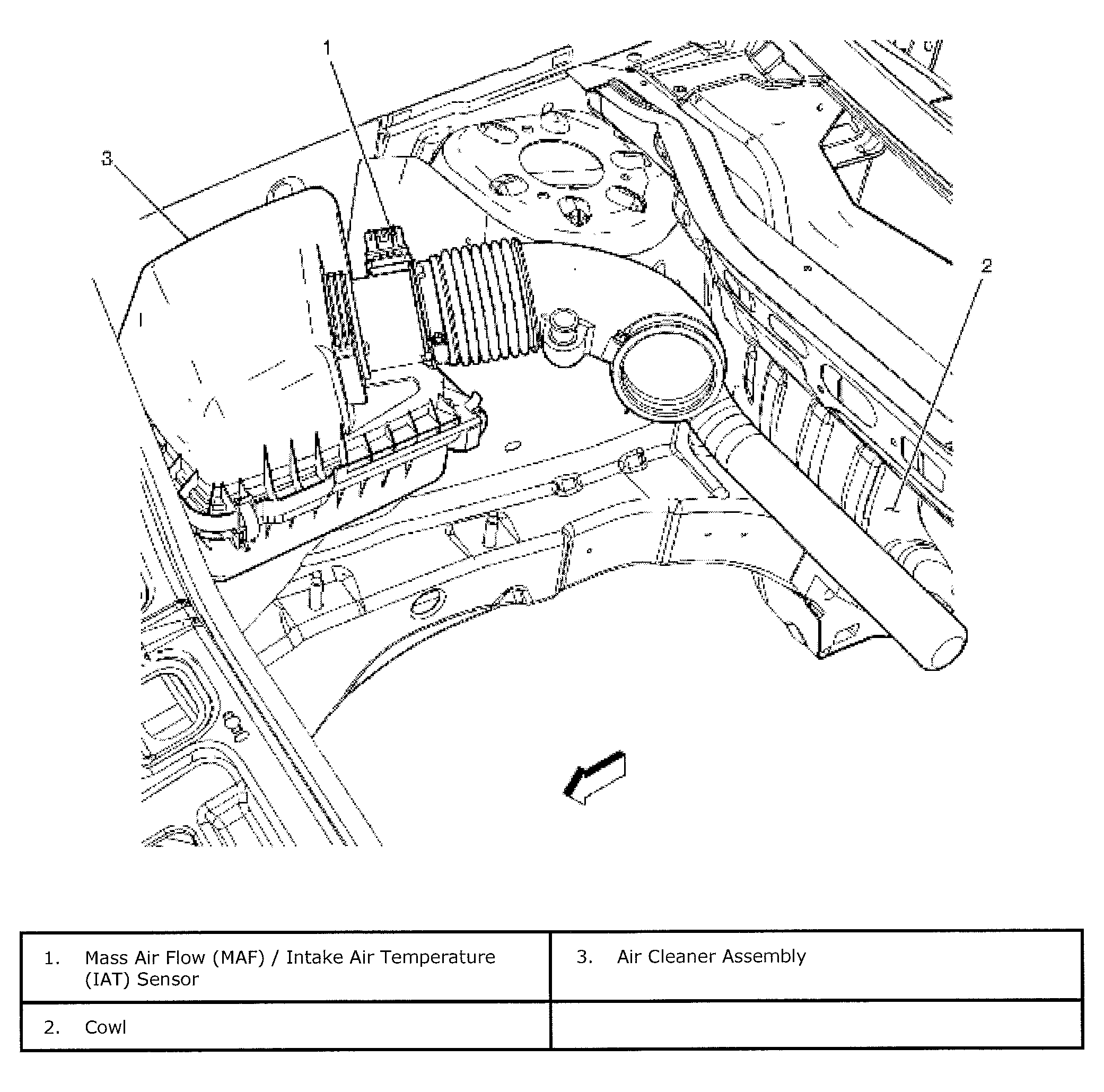

Fig 17: Left Front Of Engine Compartment
Courtesy of SUZUKI OF AMERICA CORP.
Fig 18: Left Side Of Engine
Courtesy of SUZUKI OF AMERICA CORP.

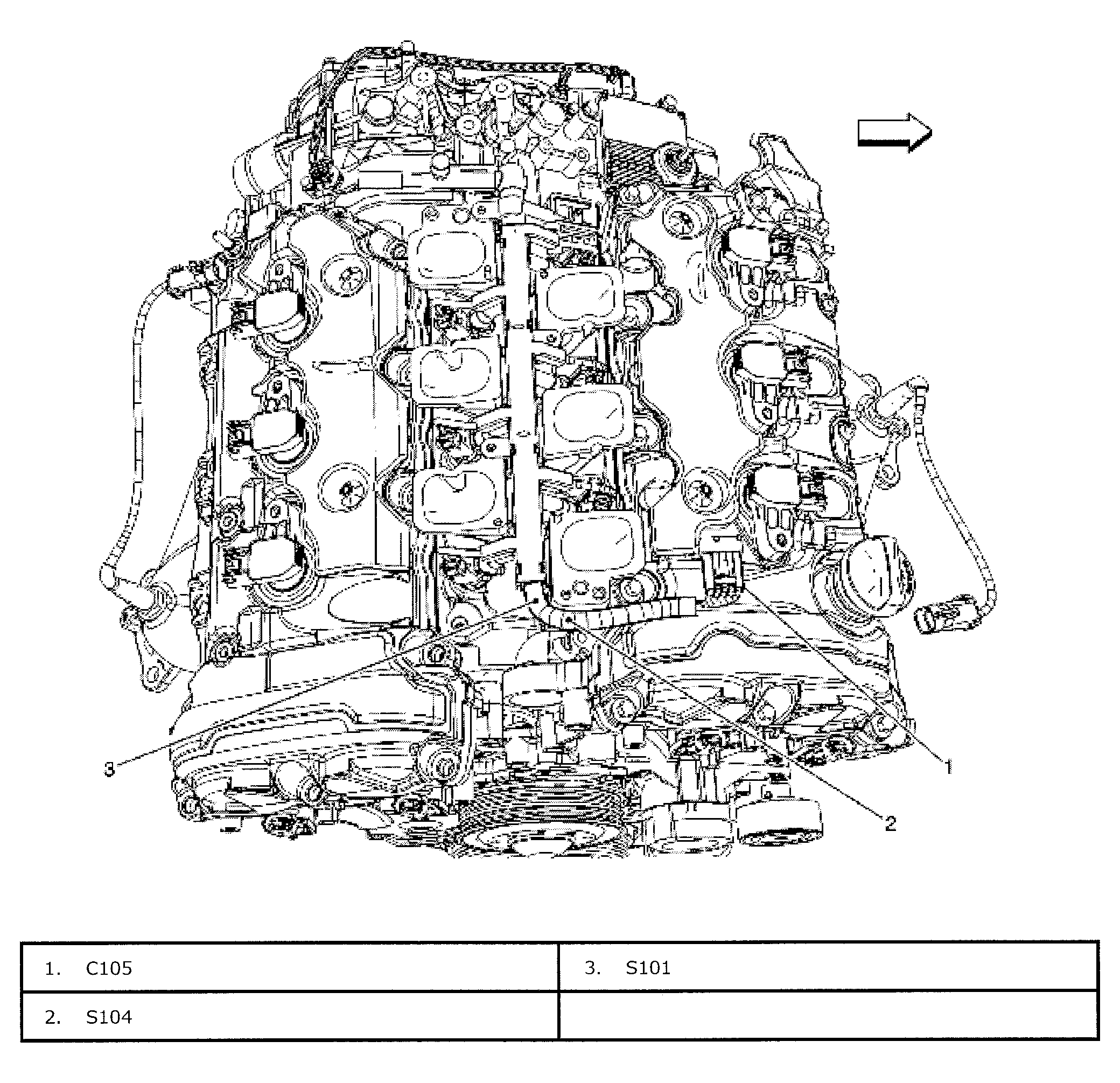

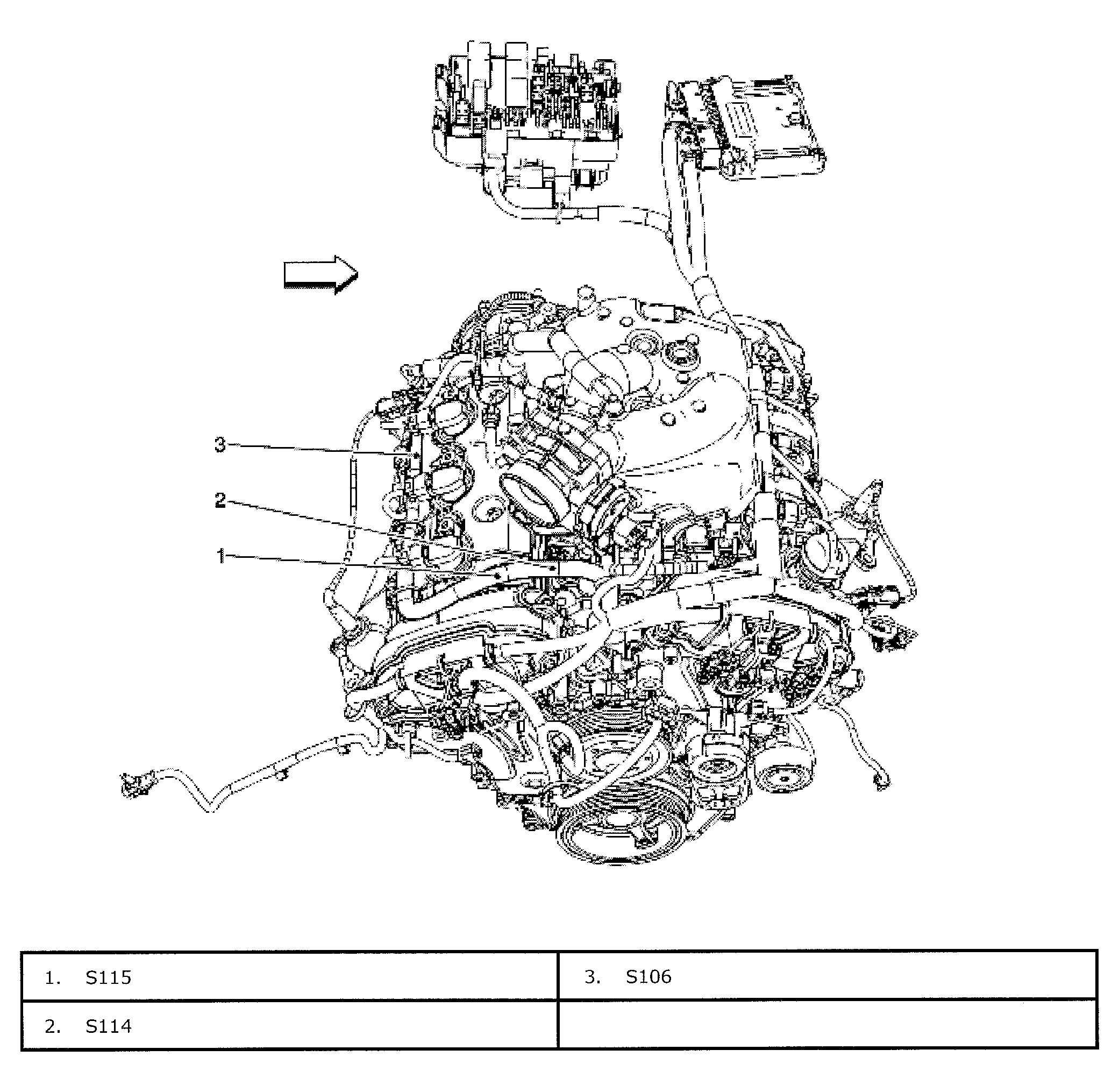

Fig 19: Engine Assembly
Courtesy of SUZUKI OF AMERICA CORP.
Fig 20: Right Side Of Engine Assembly
Courtesy of SUZUKI OF AMERICA CORP.

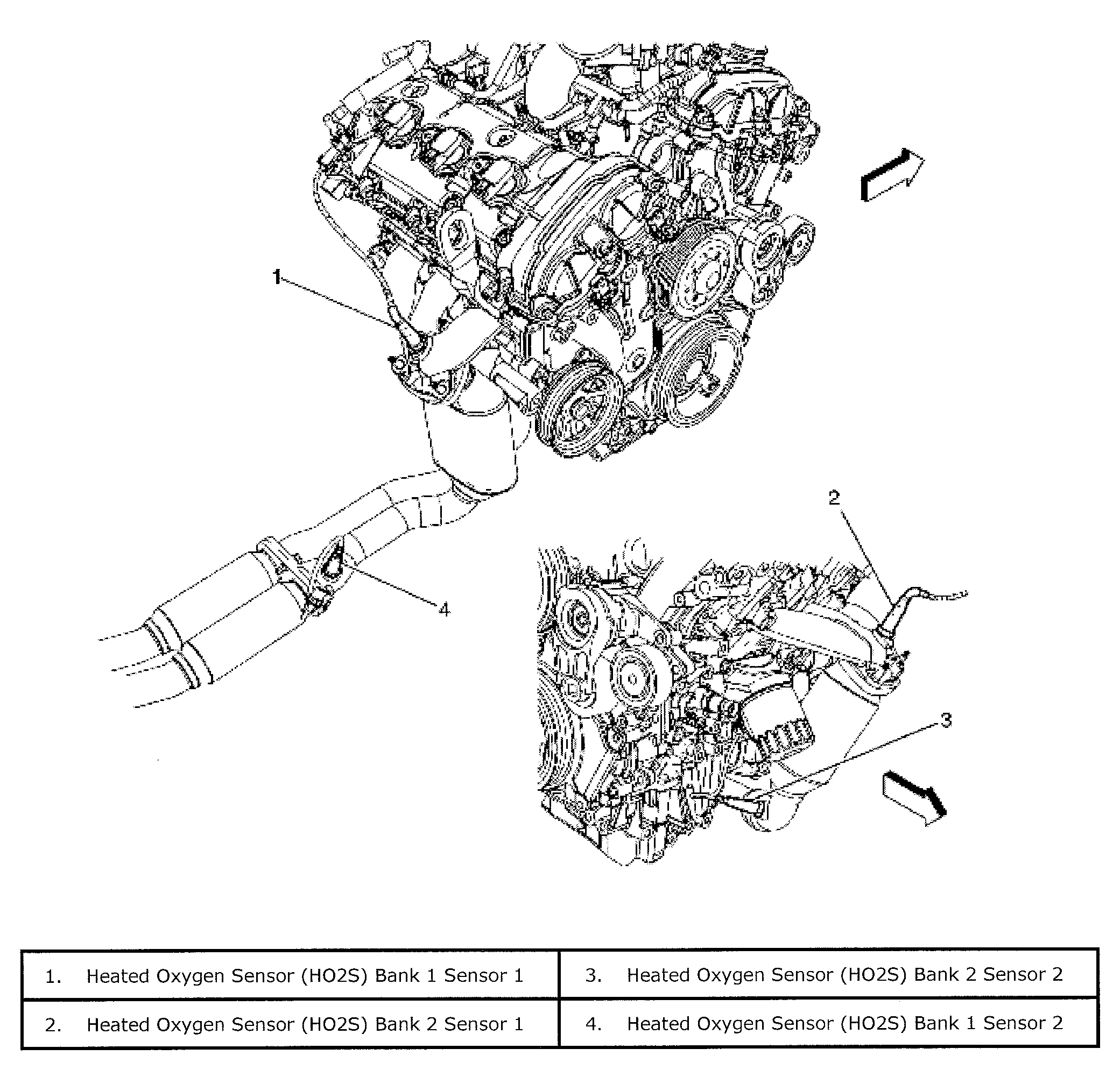

Fig 21: Engine Assembly
Courtesy of SUZUKI OF AMERICA CORP.

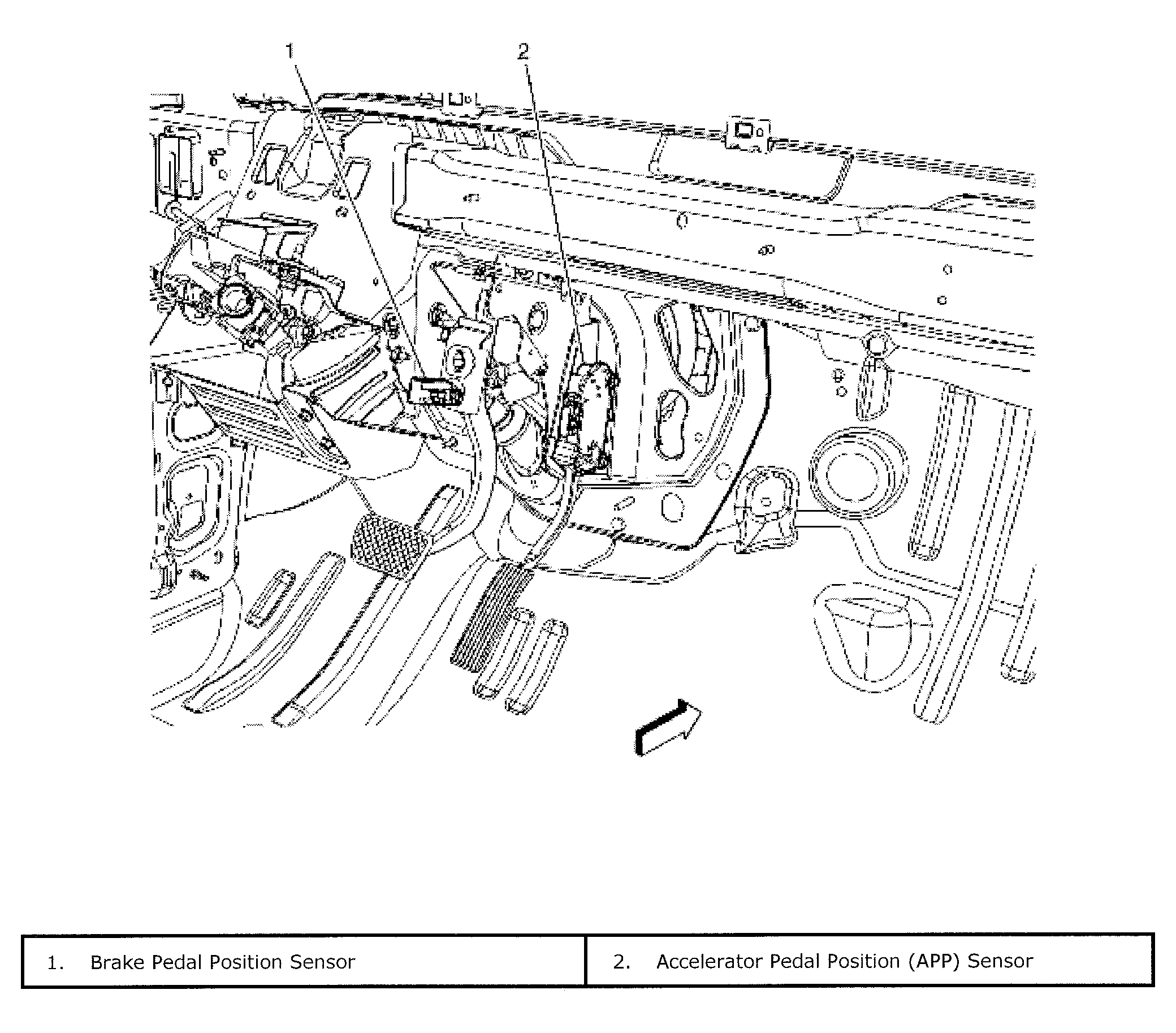

Fig 22: Dash
Courtesy of SUZUKI OF AMERICA CORP.
Fig 23: Rear Sub Frame
Courtesy of SUZUKI OF AMERICA CORP.
Fig 24: Dash
Courtesy of SUZUKI OF AMERICA CORP.

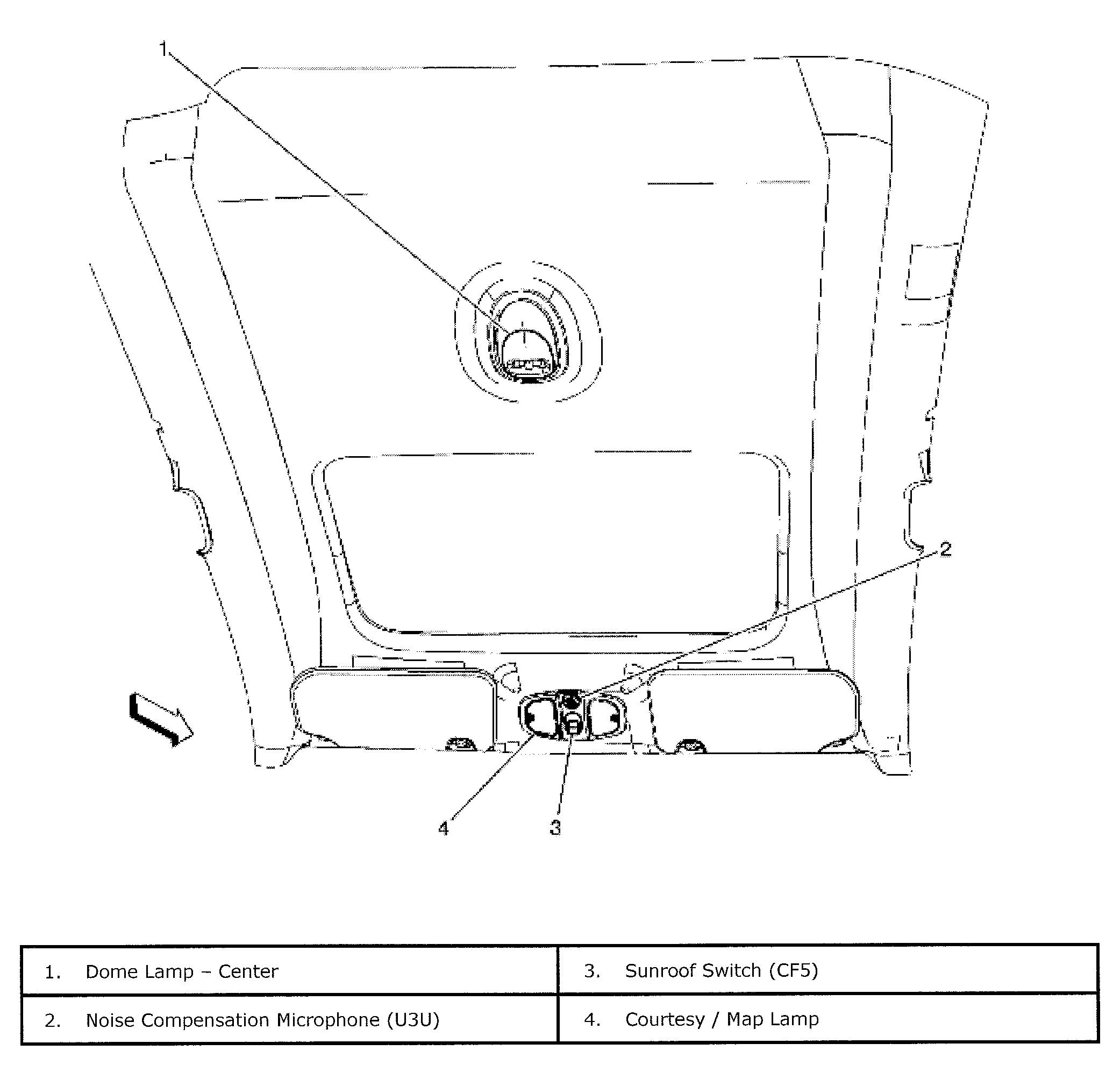

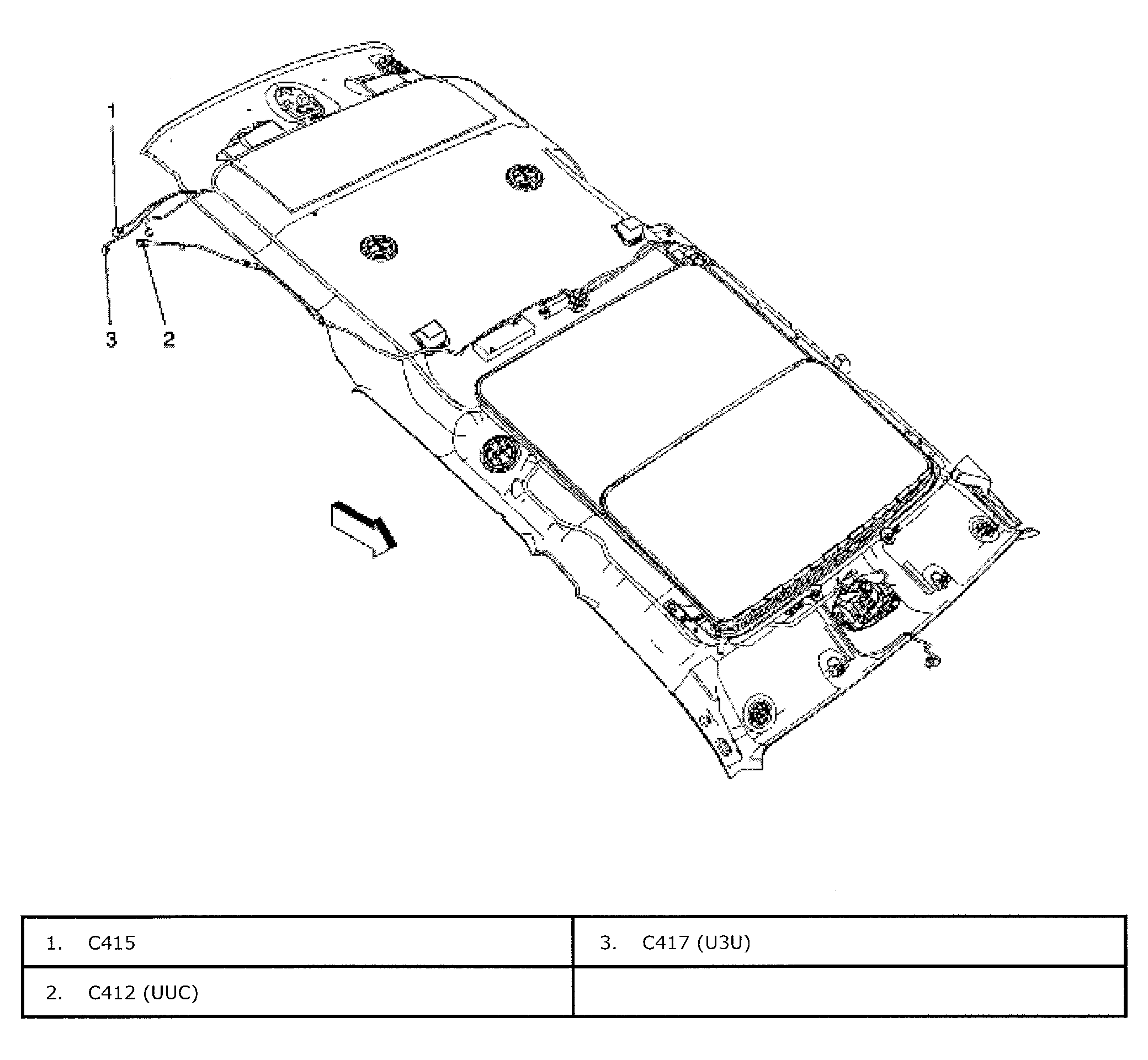

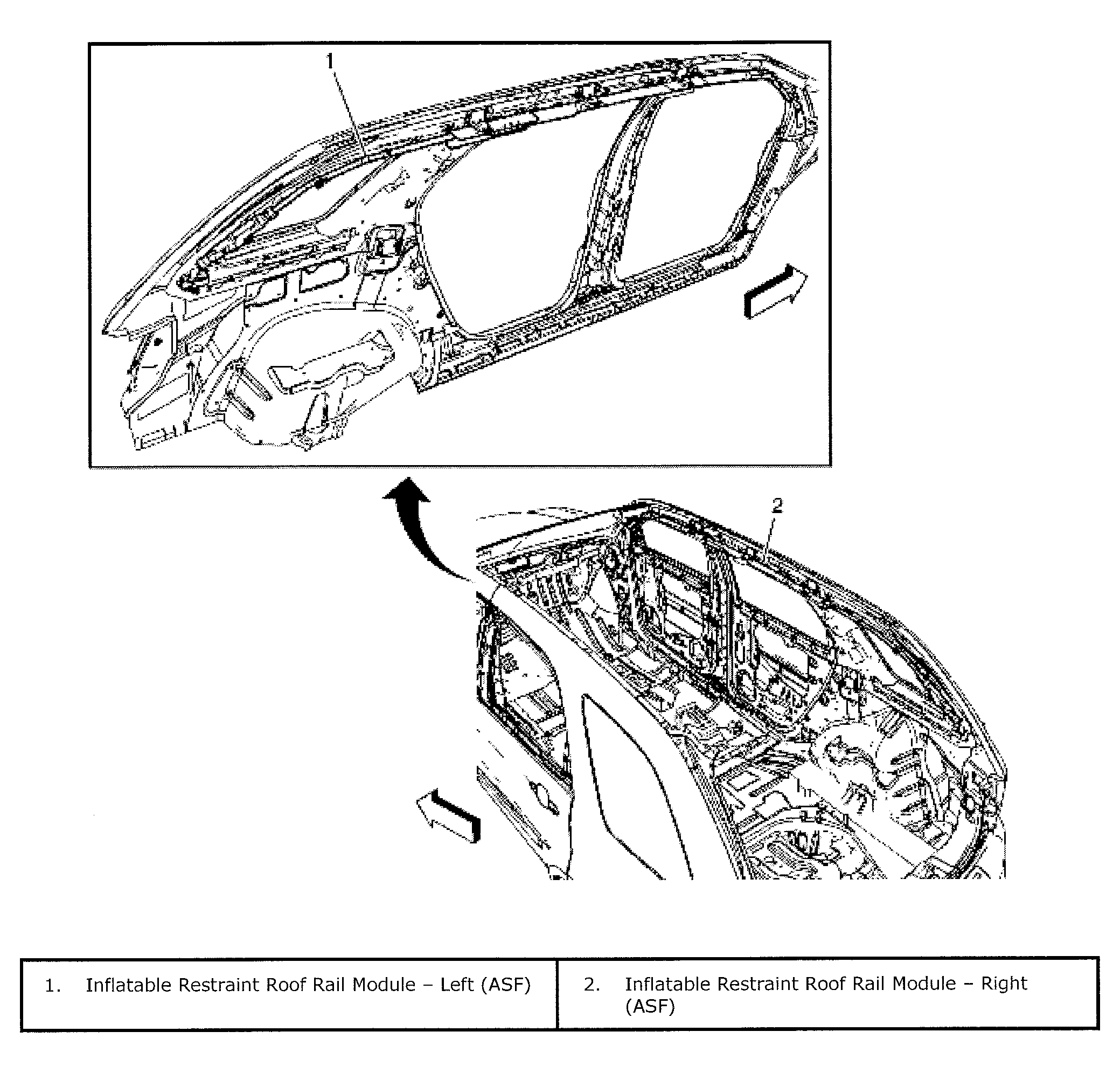

Fig 25: Headliner
Courtesy of SUZUKI OF AMERICA CORP.
Fig 26: Rear Of Vehicle Chassis
Courtesy of SUZUKI OF AMERICA CORP.

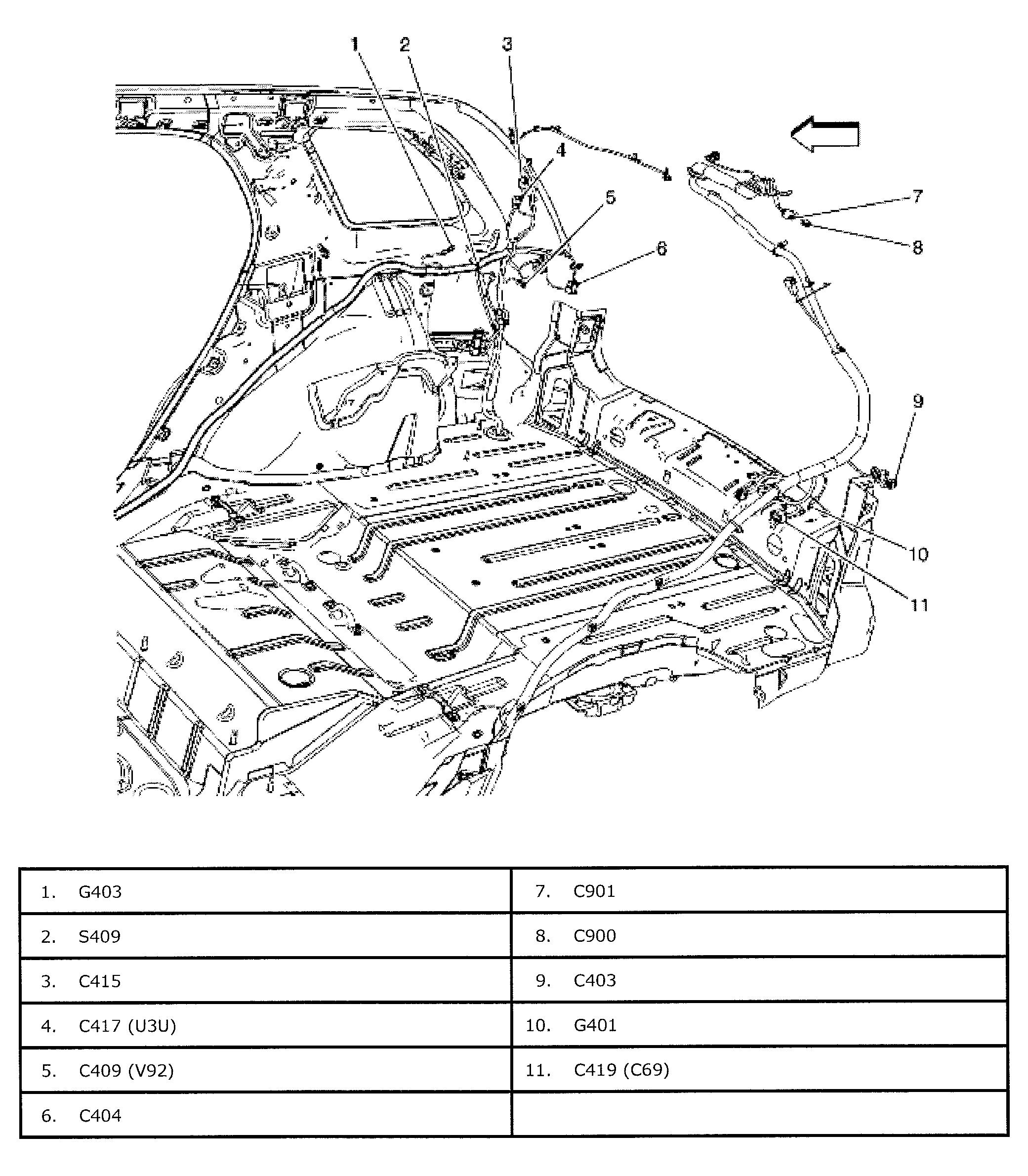

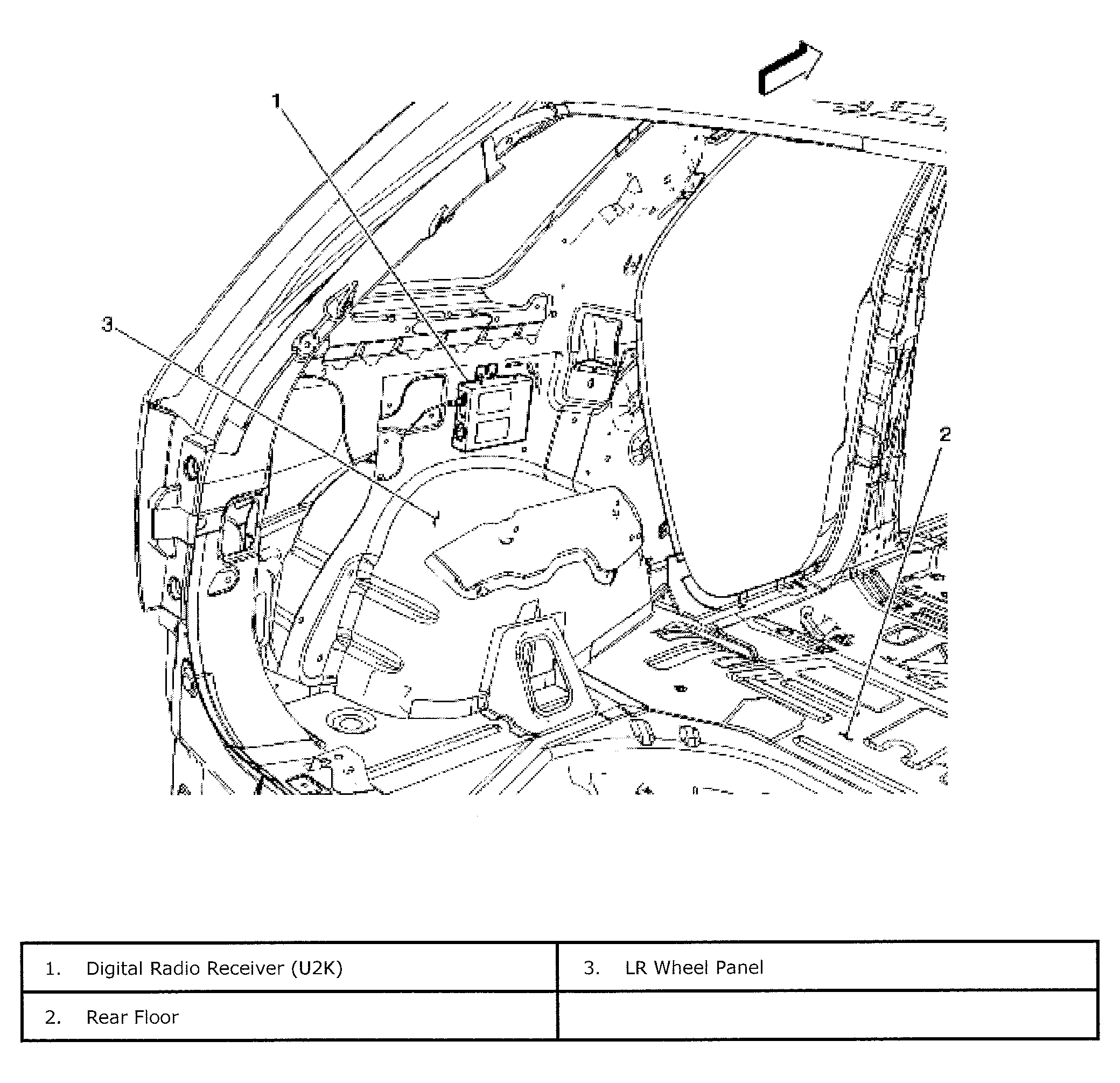

Fig 27: Cargo Area
Courtesy of SUZUKI OF AMERICA CORP.

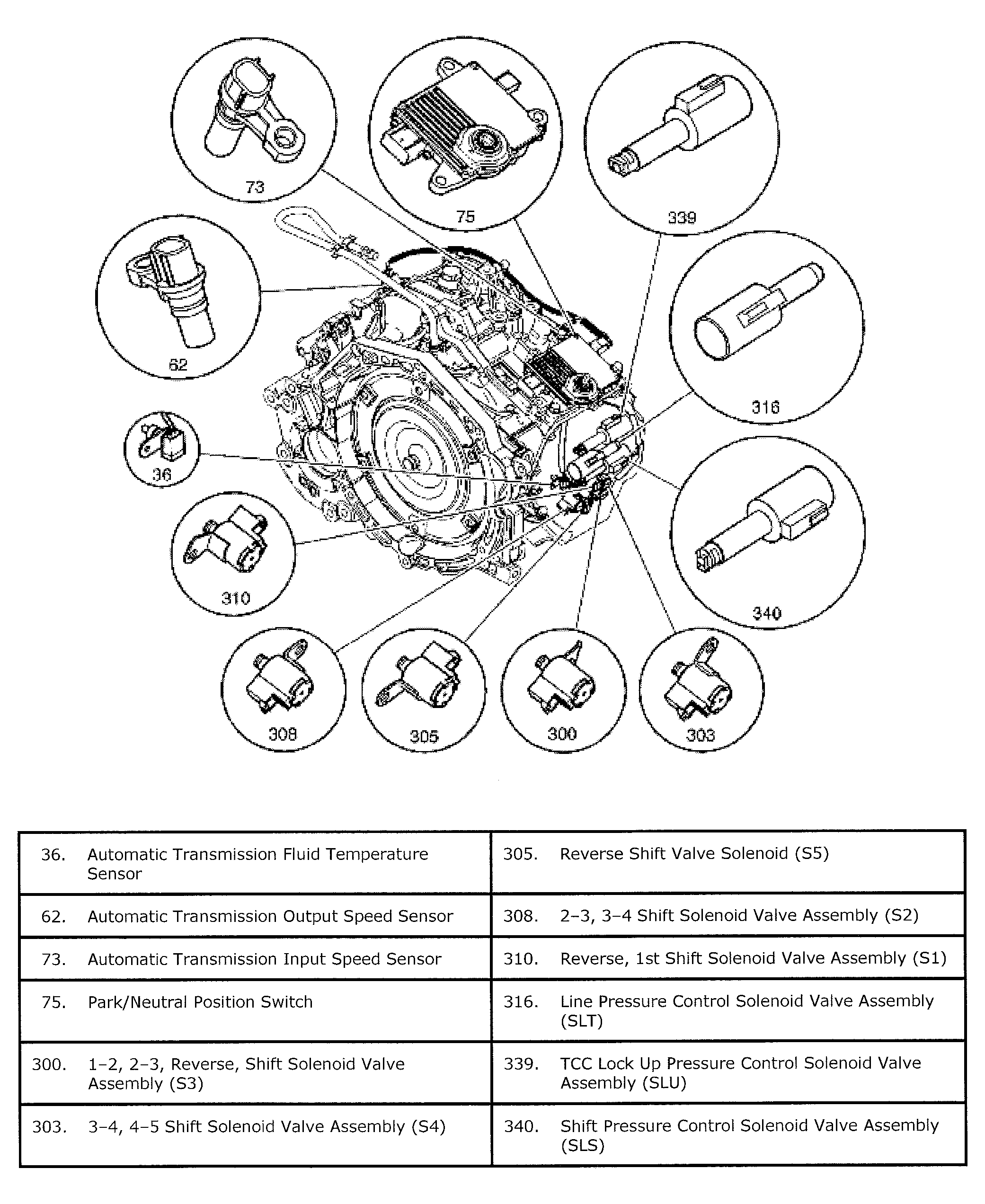

Fig 28: Automatic Transmission Assembly
Courtesy of SUZUKI OF AMERICA CORP.

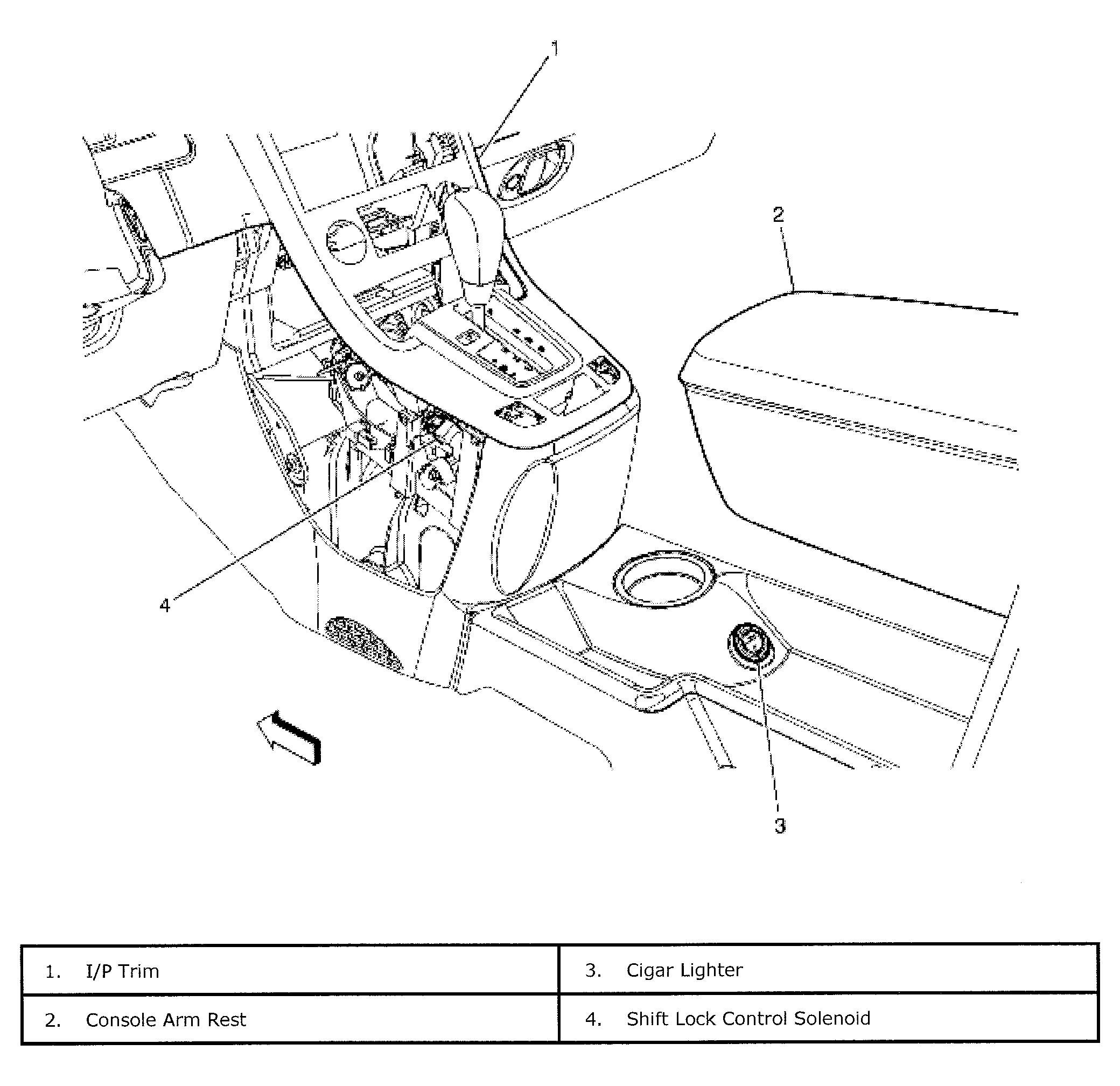

Fig 29: Shift Lock Control Components
Courtesy of SUZUKI OF AMERICA CORP.

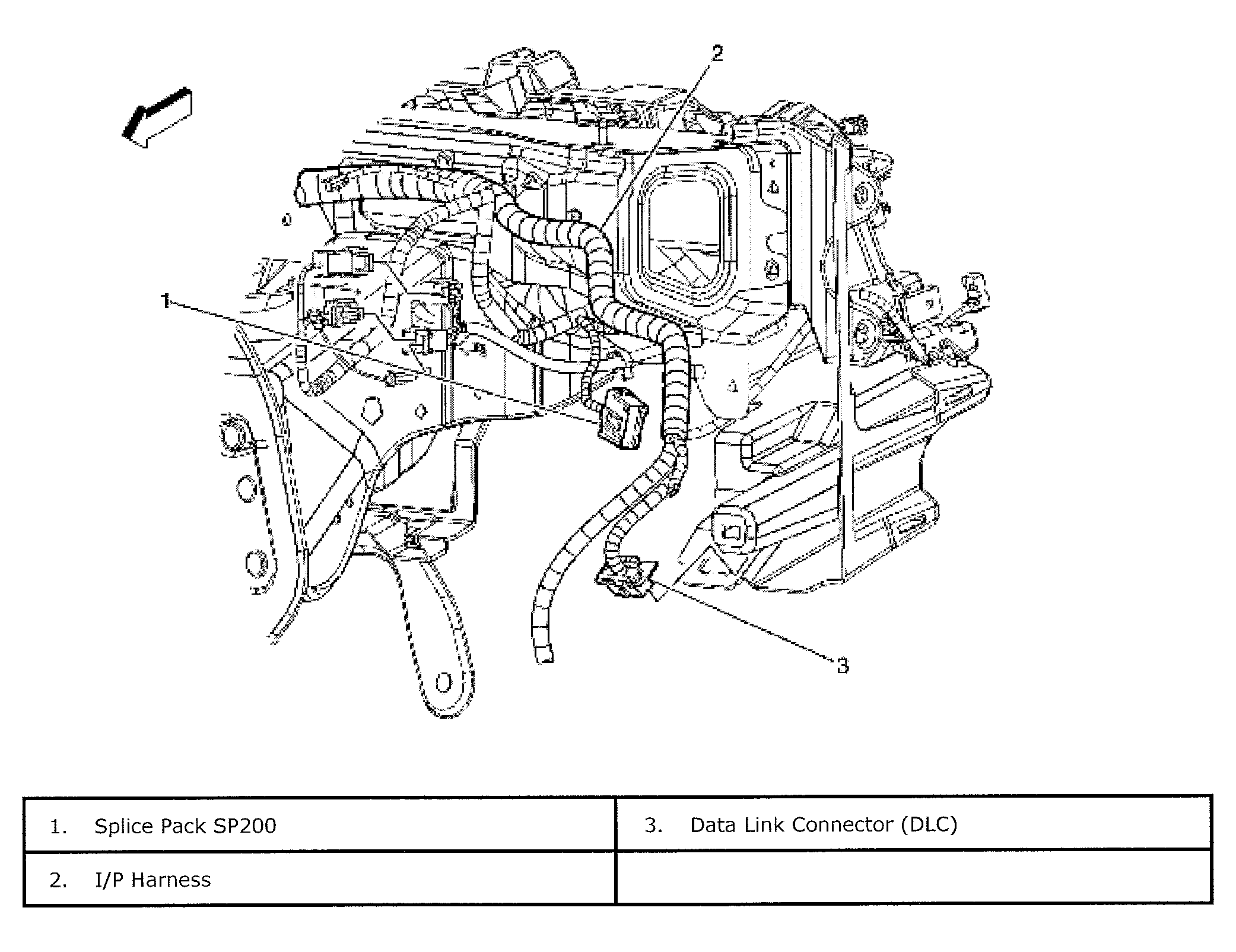

Fig 30: Data Communication Components
Courtesy of SUZUKI OF AMERICA CORP.

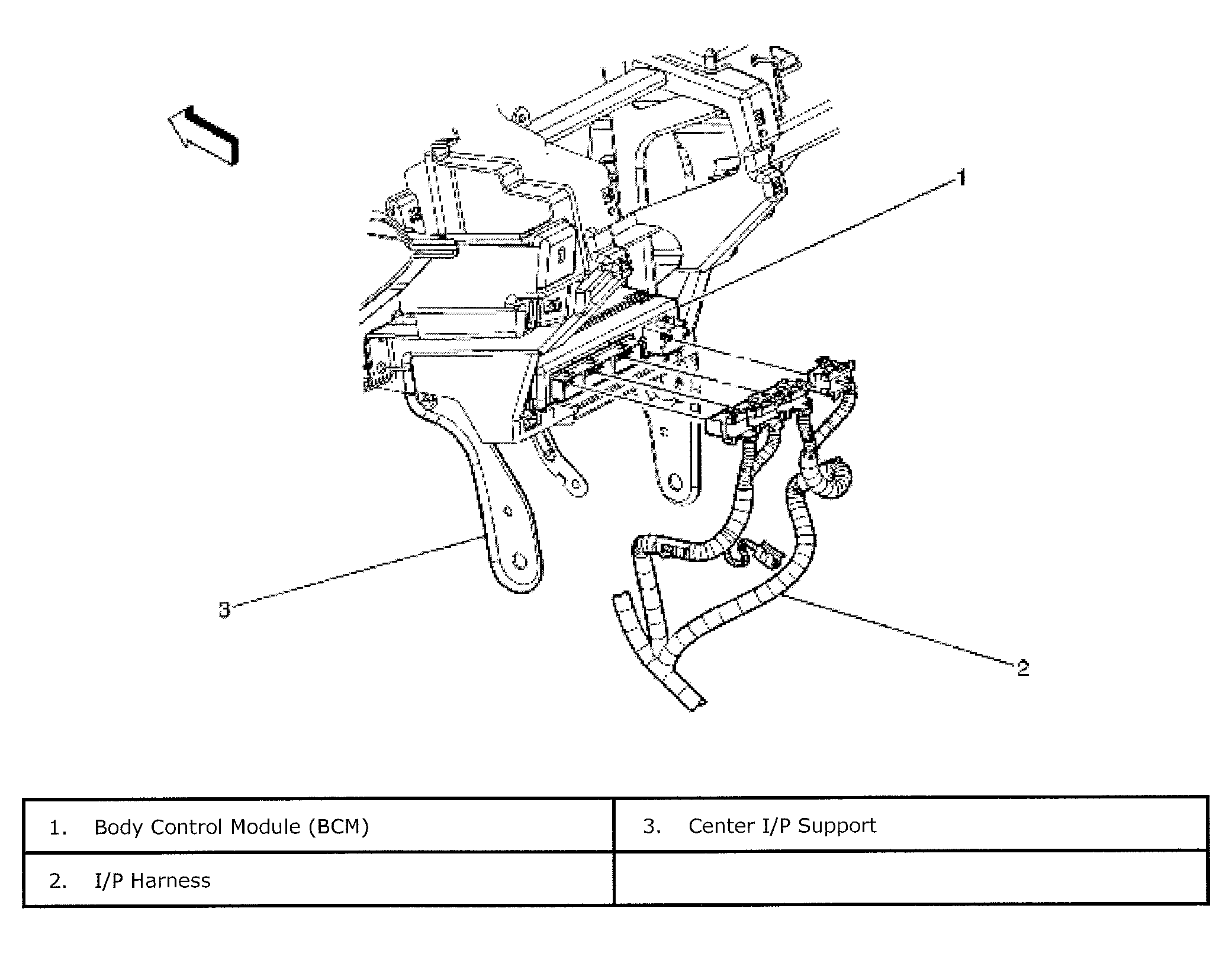

Fig 31: Center Of Dash
Courtesy of SUZUKI OF AMERICA CORP.
Fig 32: Hydraulic Brake System Components
Courtesy of SUZUKI OF AMERICA CORP.

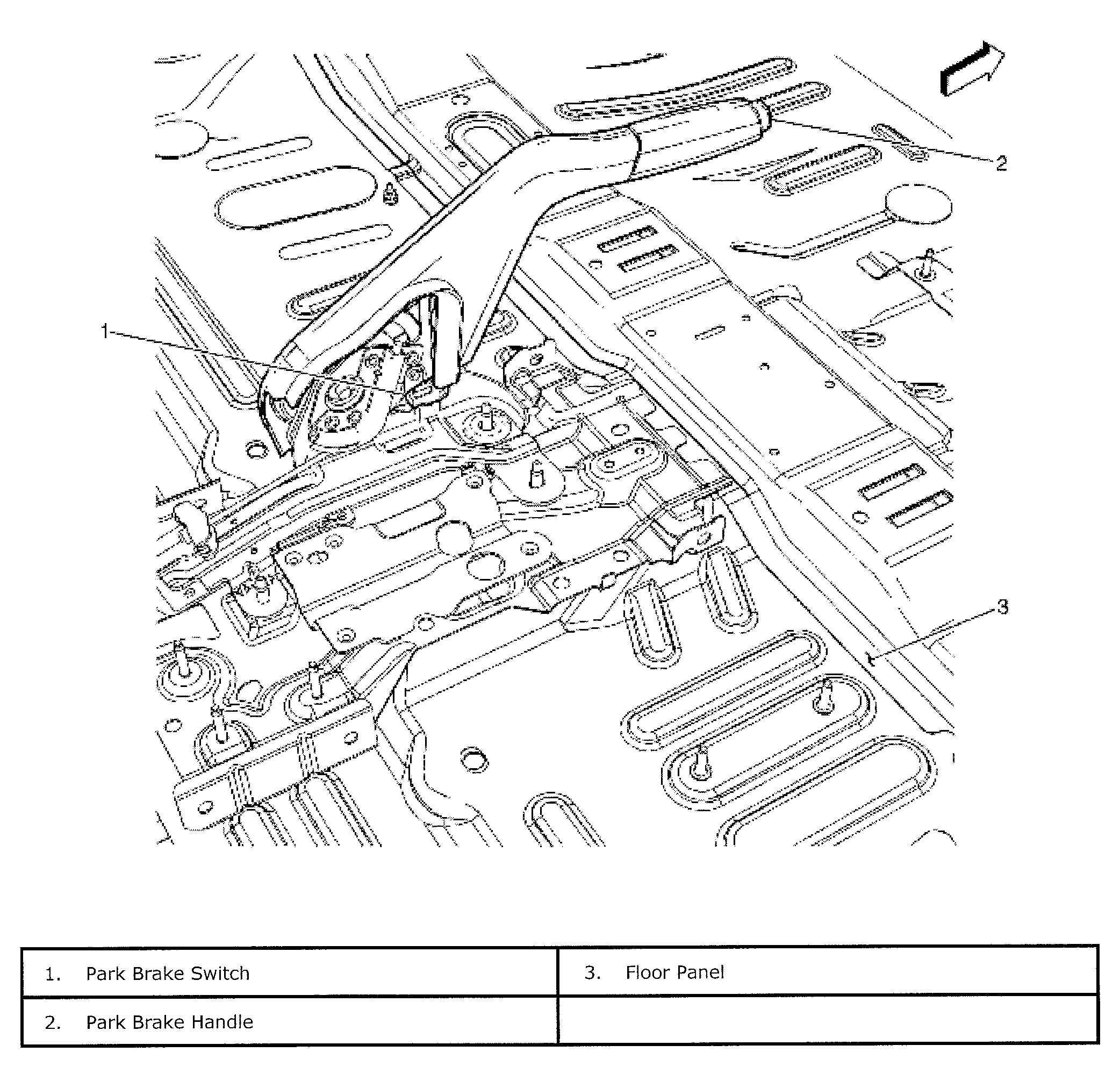

Fig 33: Floor Panel
Courtesy of SUZUKI OF AMERICA CORP.

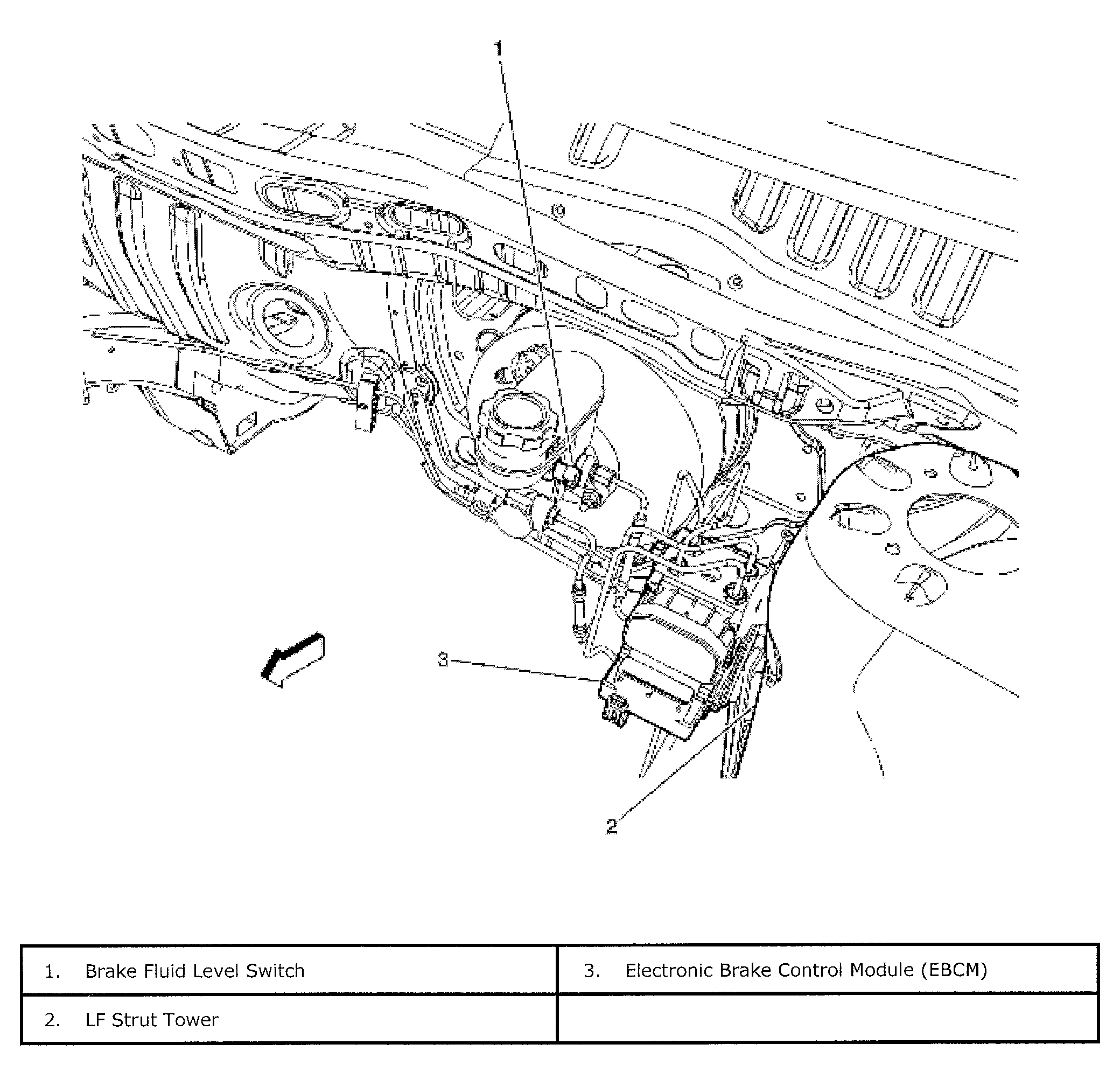

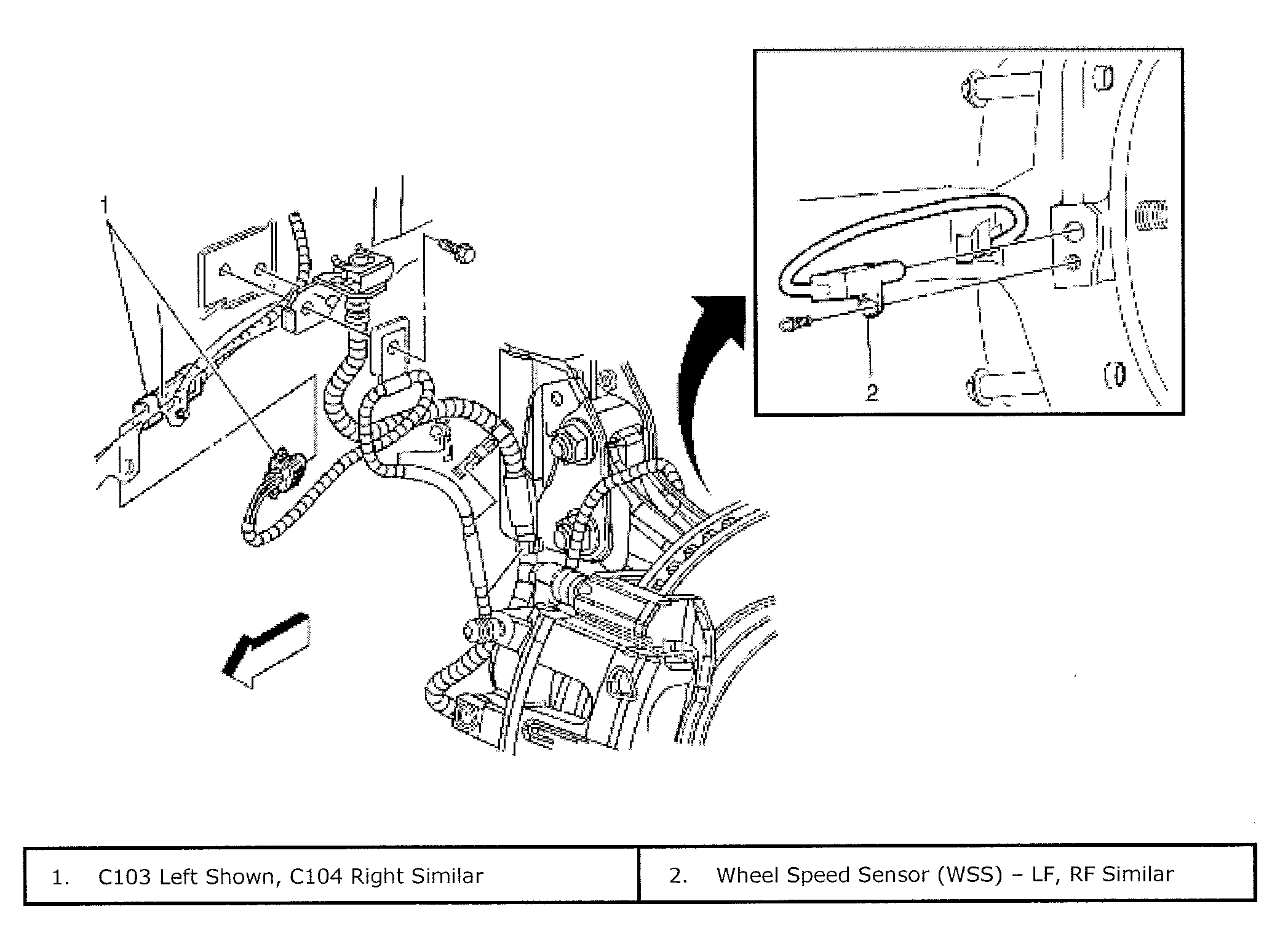

Fig 34: Antilock Brake System Components
Courtesy of SUZUKI OF AMERICA CORP.
Fig 35: Floor Pan
Courtesy of SUZUKI OF AMERICA CORP.

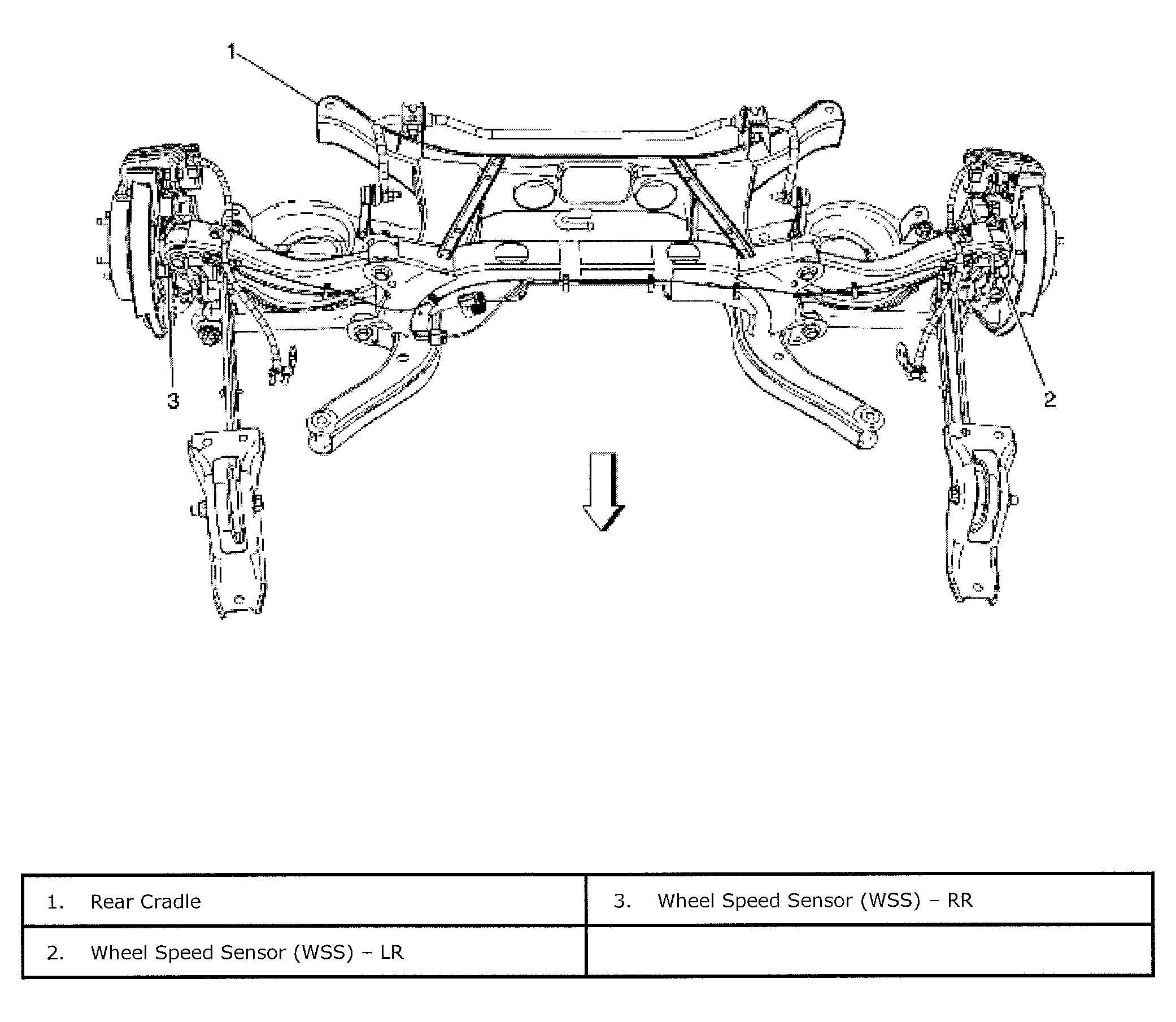

Fig 36: Rear Cradle
Courtesy of SUZUKI OF AMERICA CORP.

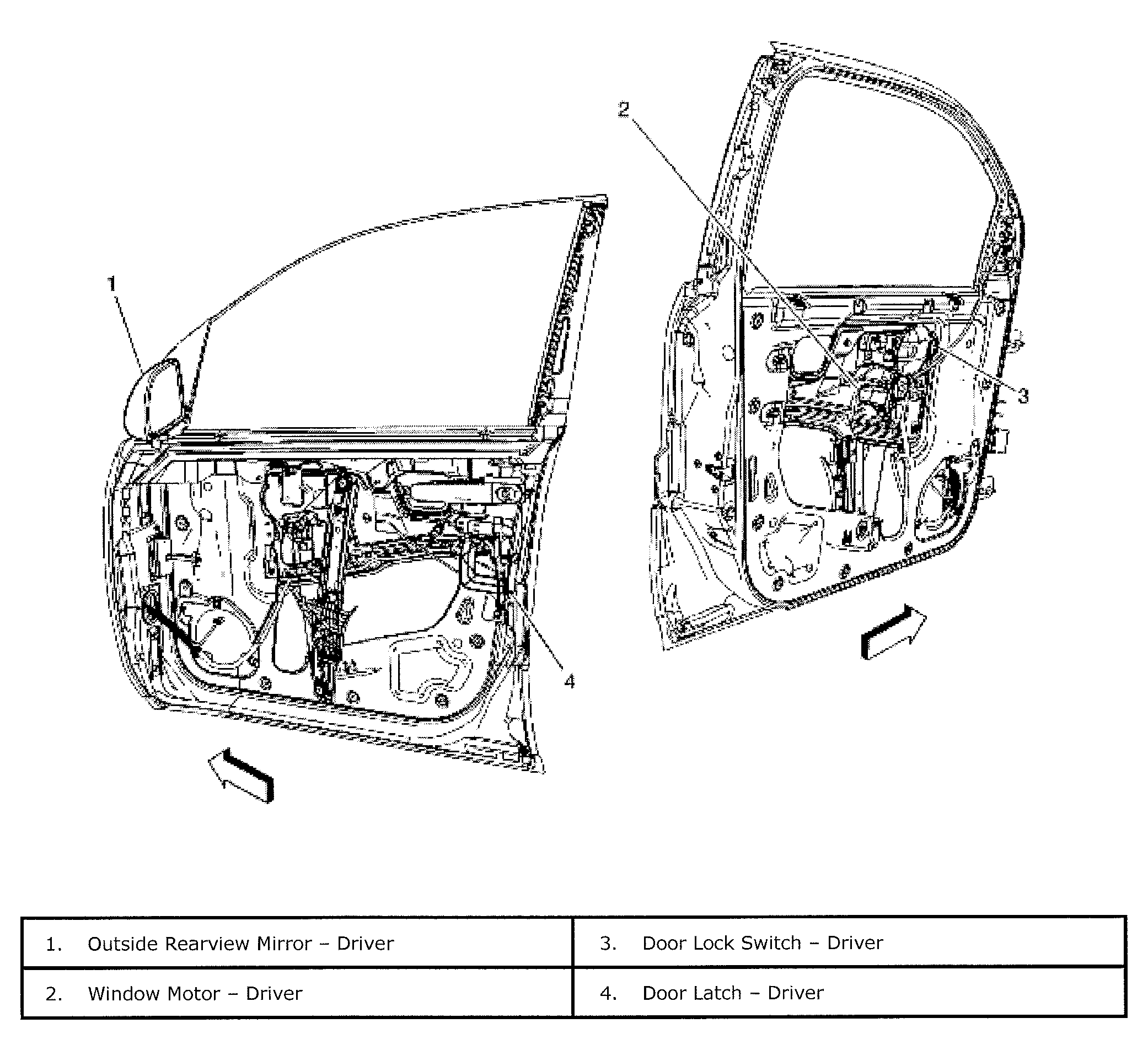

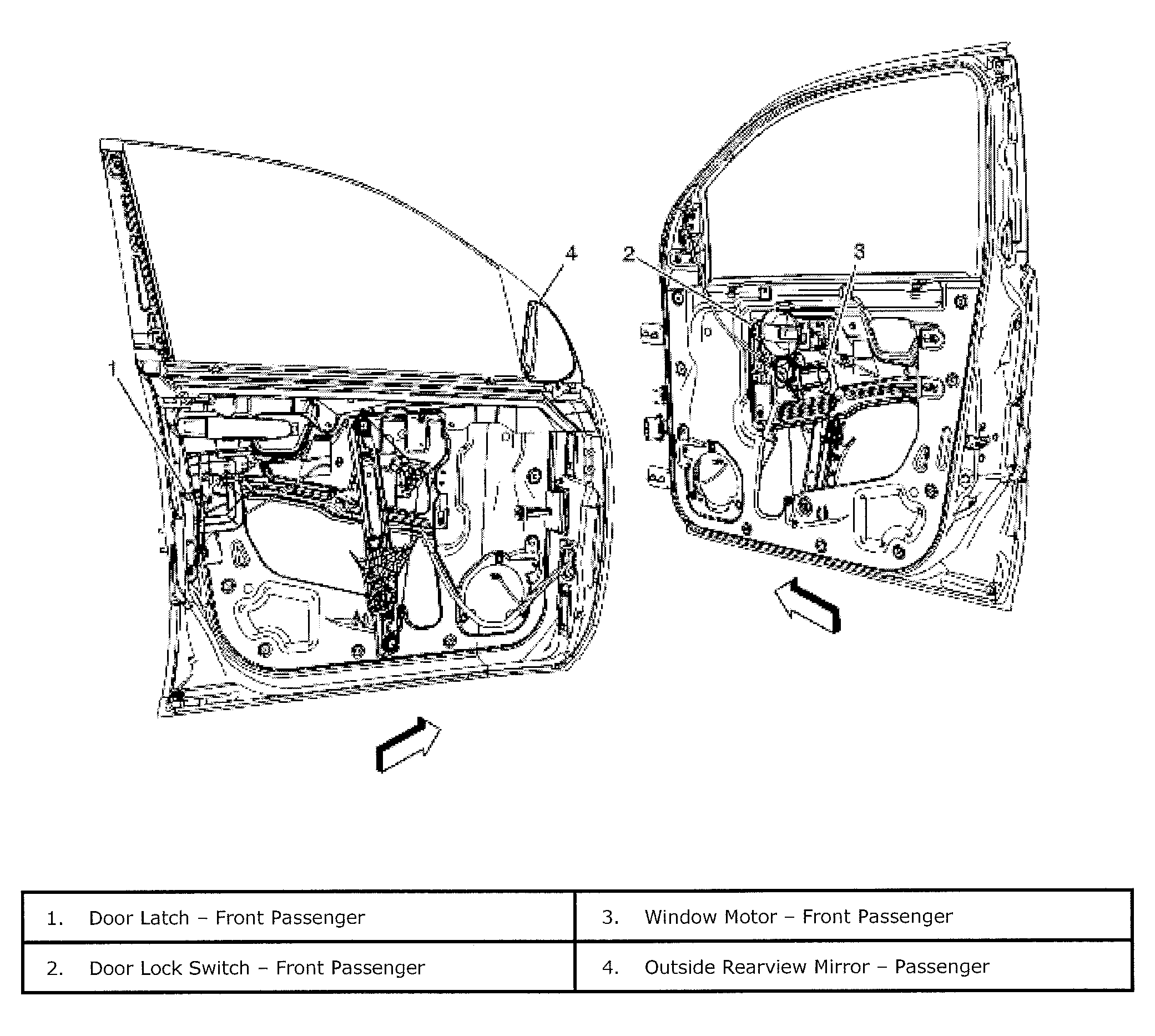

Fig 37: Driver's Door
Courtesy of SUZUKI OF AMERICA CORP.
Fig 38: Left Rear Door
Courtesy of SUZUKI OF AMERICA CORP.

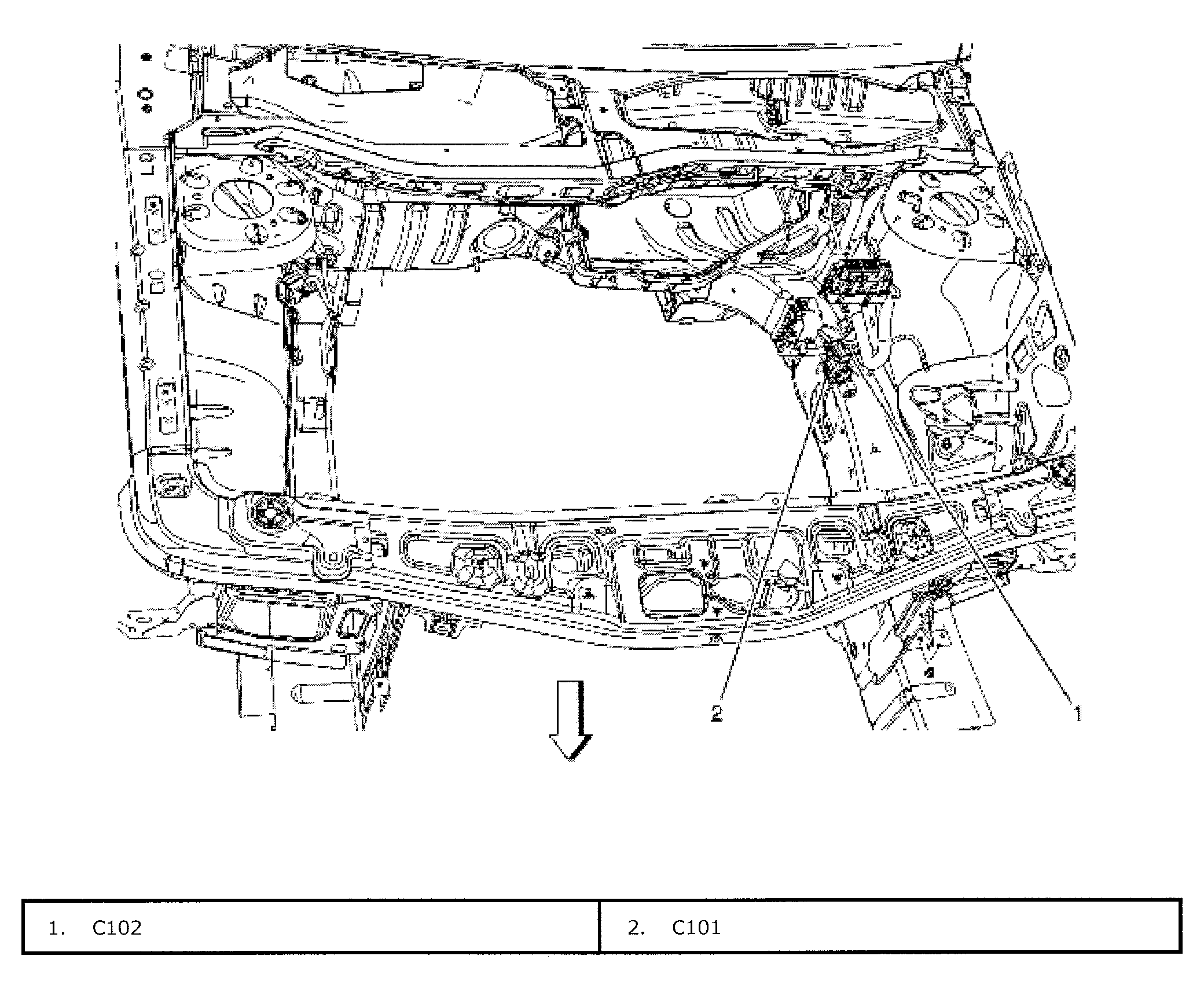

Fig 39: Front Of Engine Compartment
Courtesy of SUZUKI OF AMERICA CORP.

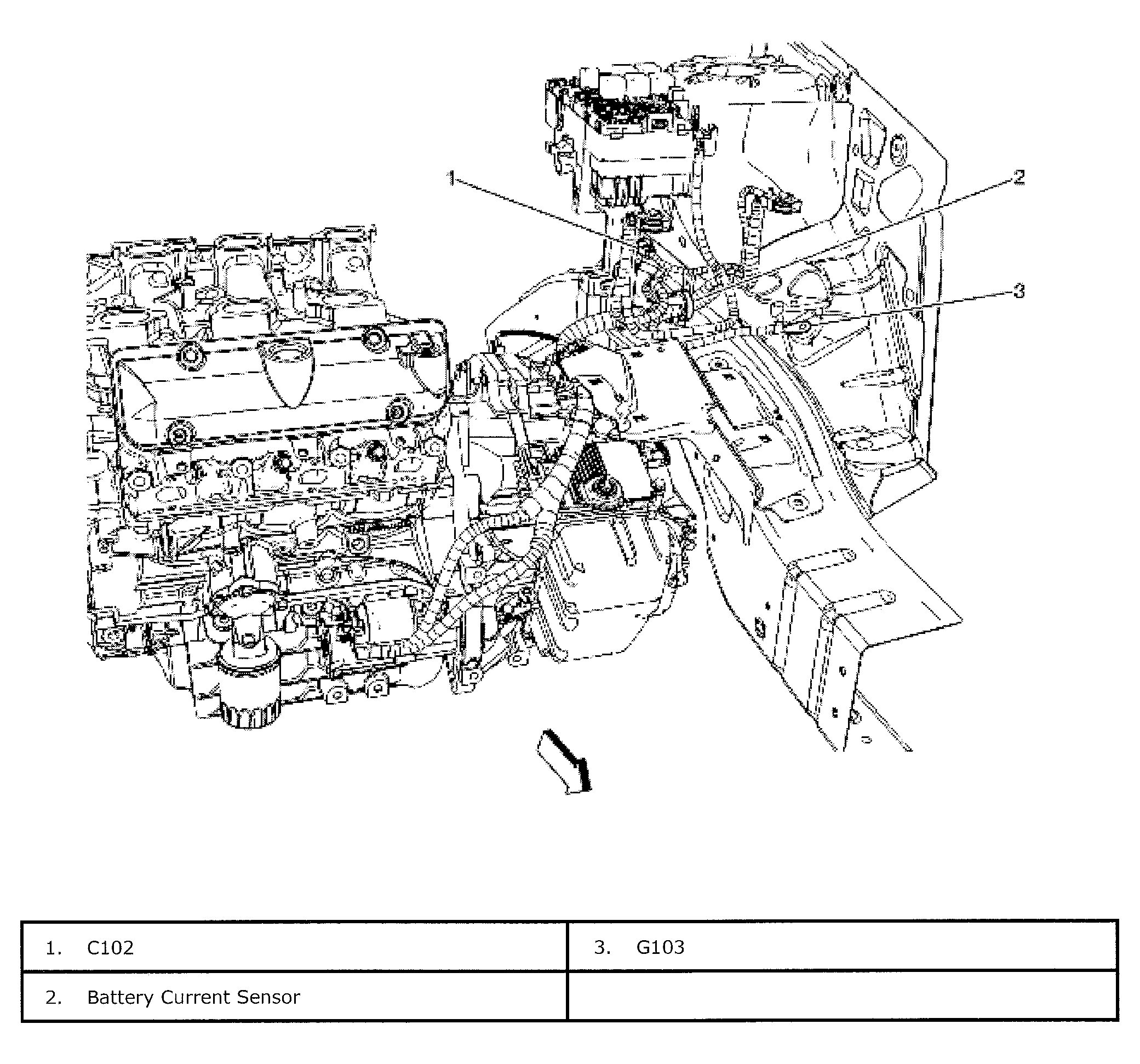

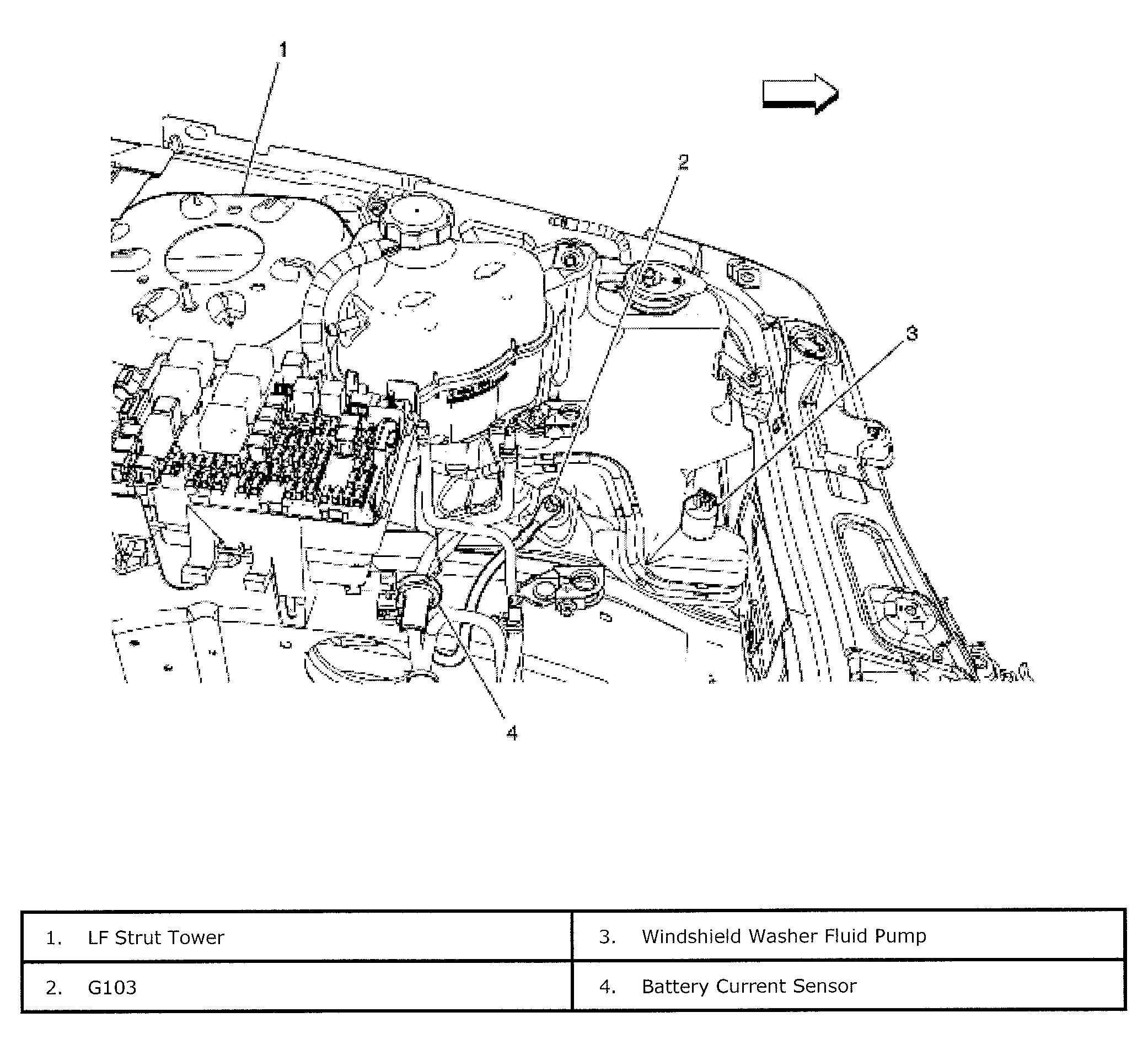

Fig 40: Left Front Of Engine Compartment
Courtesy of SUZUKI OF AMERICA CORP.
Fig 41: Left Front Of Engine Compartment
Courtesy of SUZUKI OF AMERICA CORP.

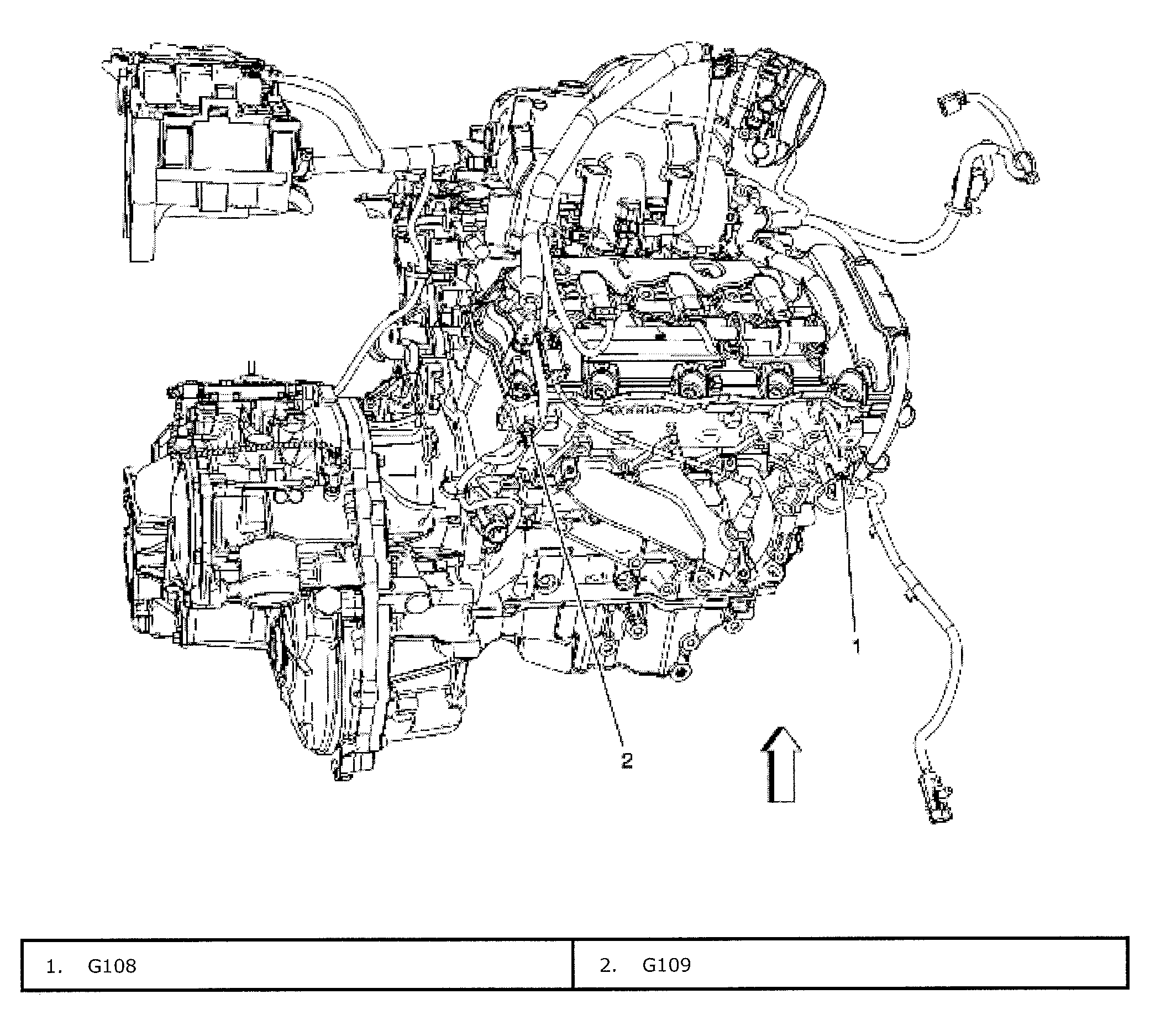

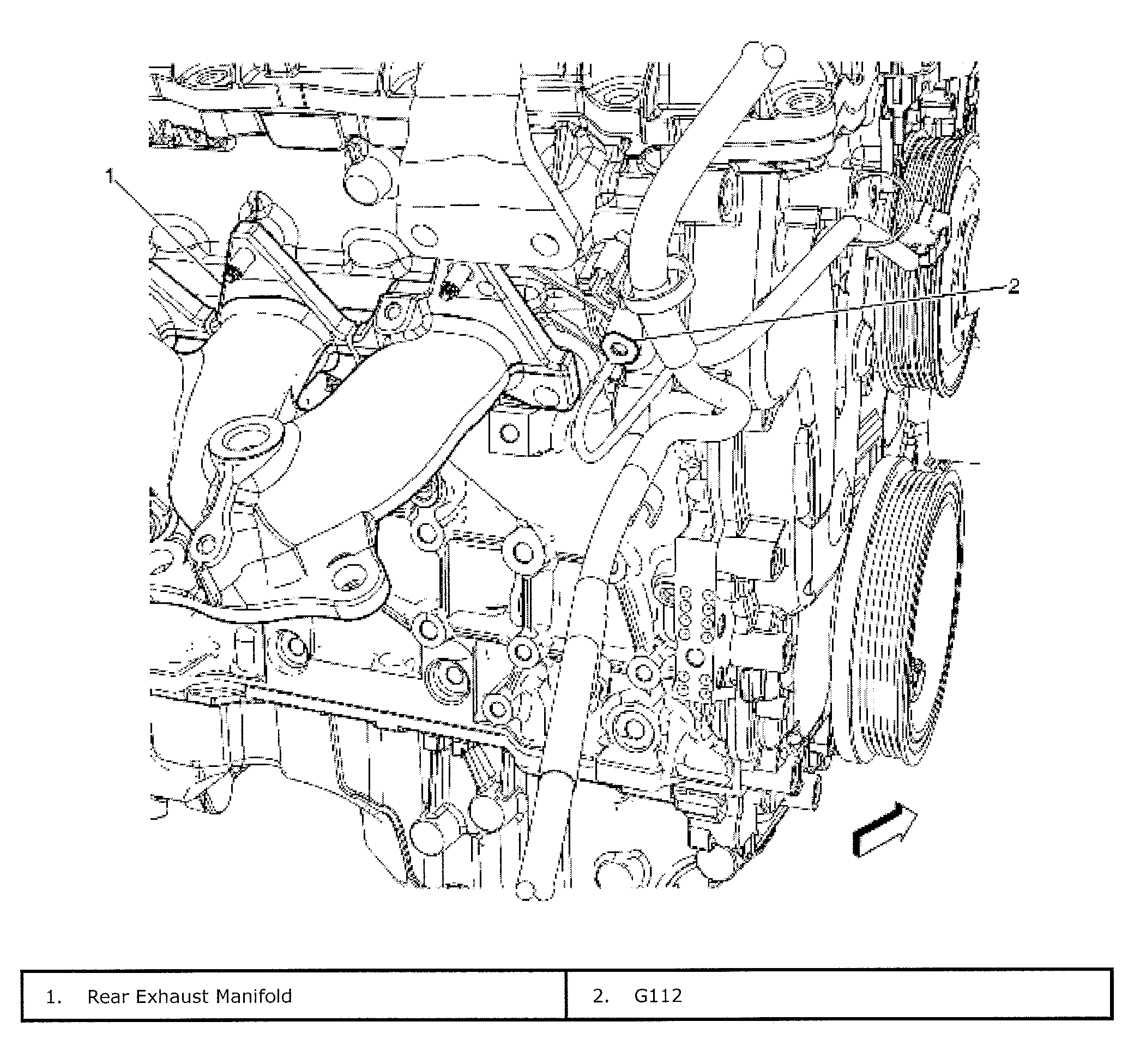

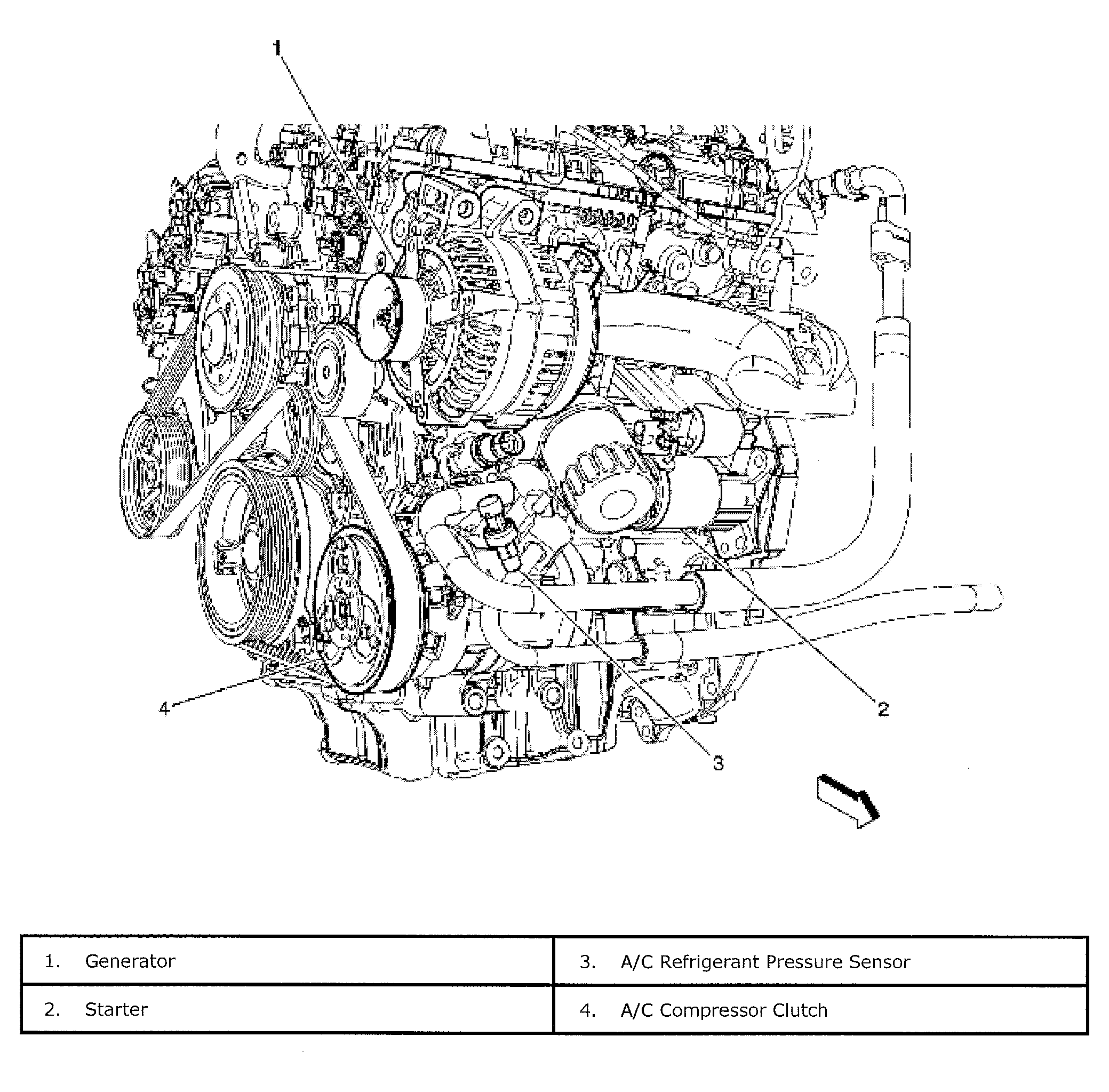

Fig 42: Right Side Of Engine
Courtesy of SUZUKI OF AMERICA CORP.

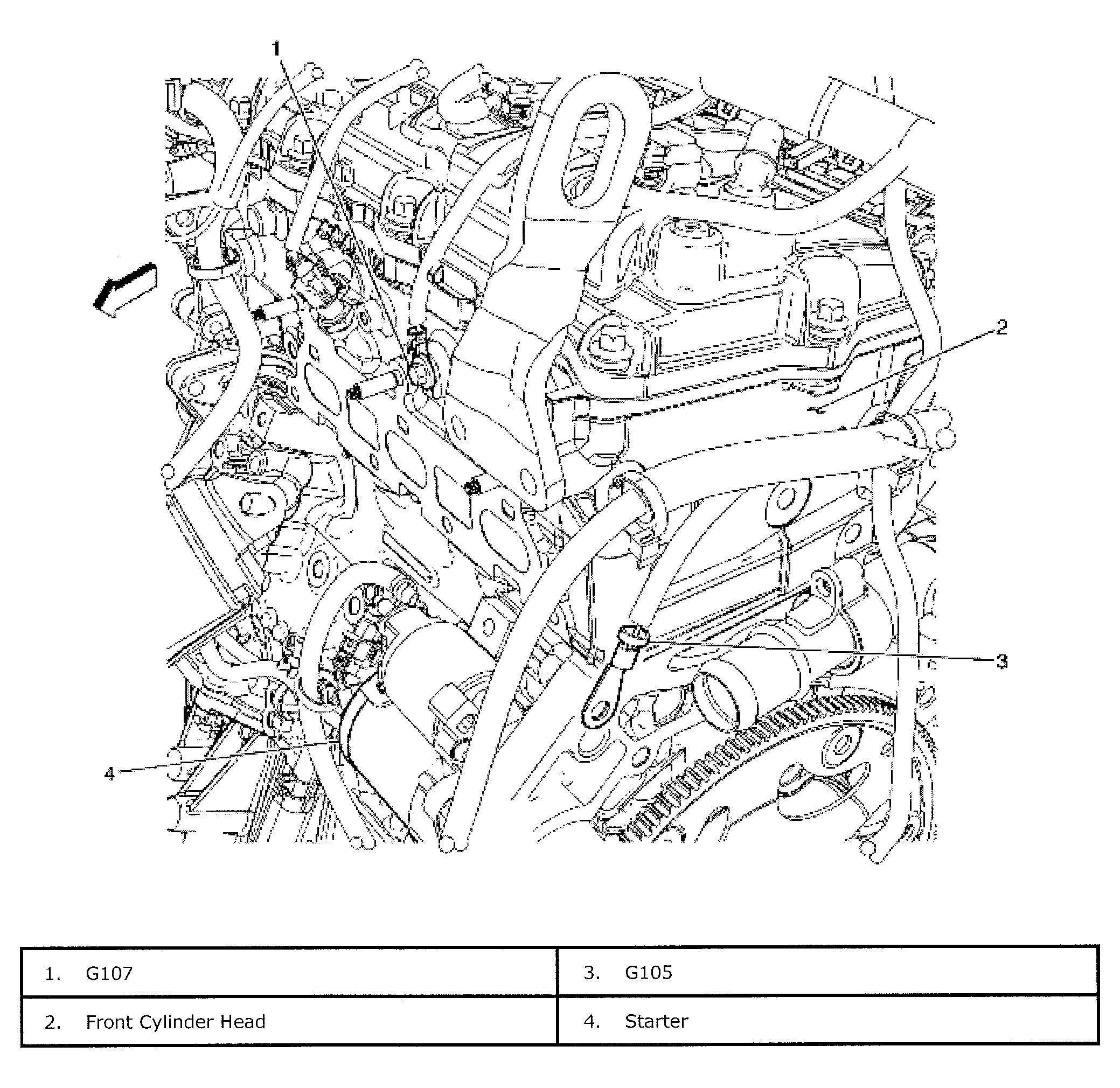

Fig 43: Left Side Of Engine
Courtesy of SUZUKI OF AMERICA CORP.
Fig 44: Right Side Of Engine
Courtesy of SUZUKI OF AMERICA CORP.

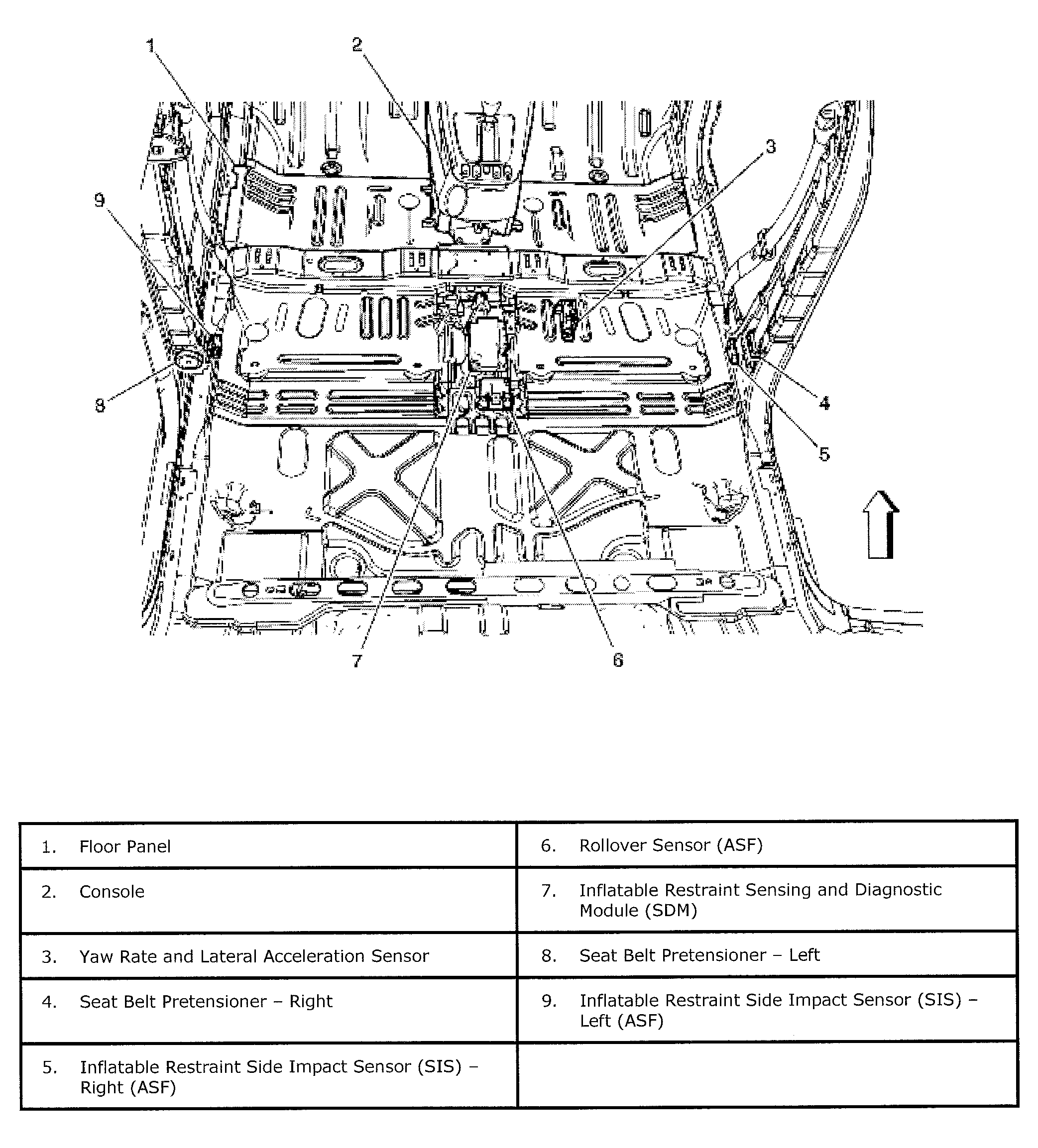

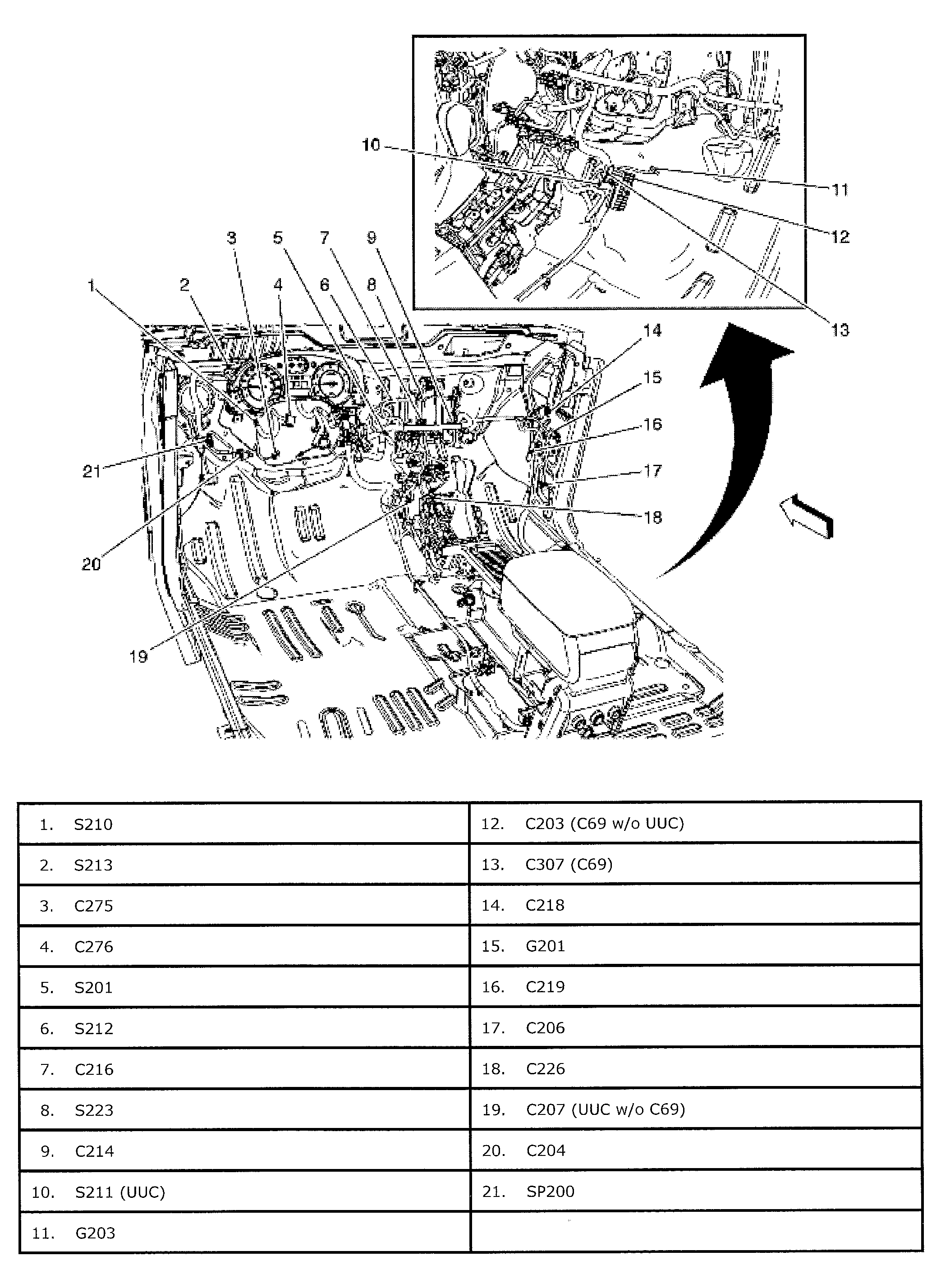

Fig 45: Front Floor Pan
Courtesy of SUZUKI OF AMERICA CORP.

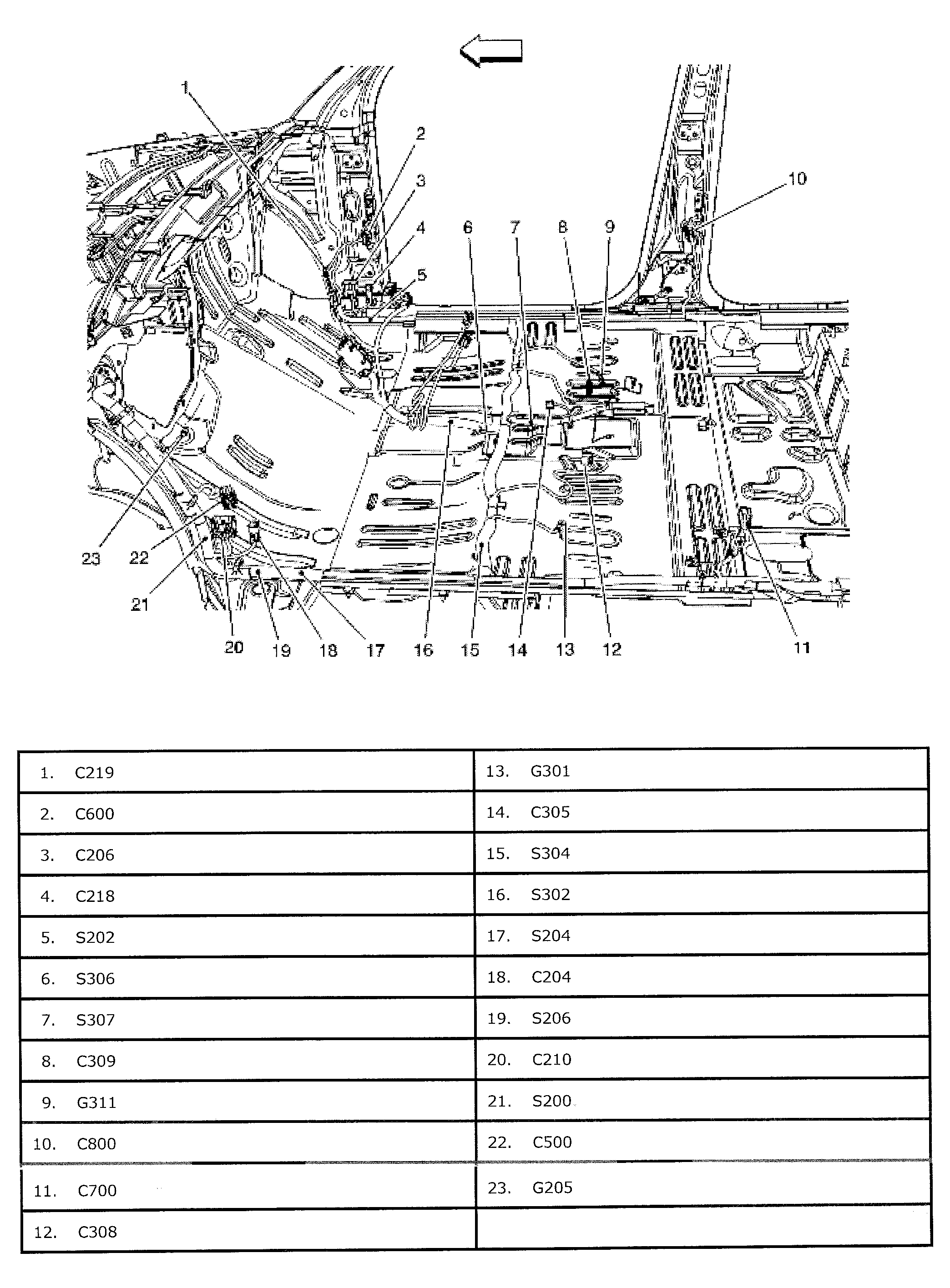

Fig 46: Passenger Compartment Body Harness
Courtesy of SUZUKI OF AMERICA CORP.

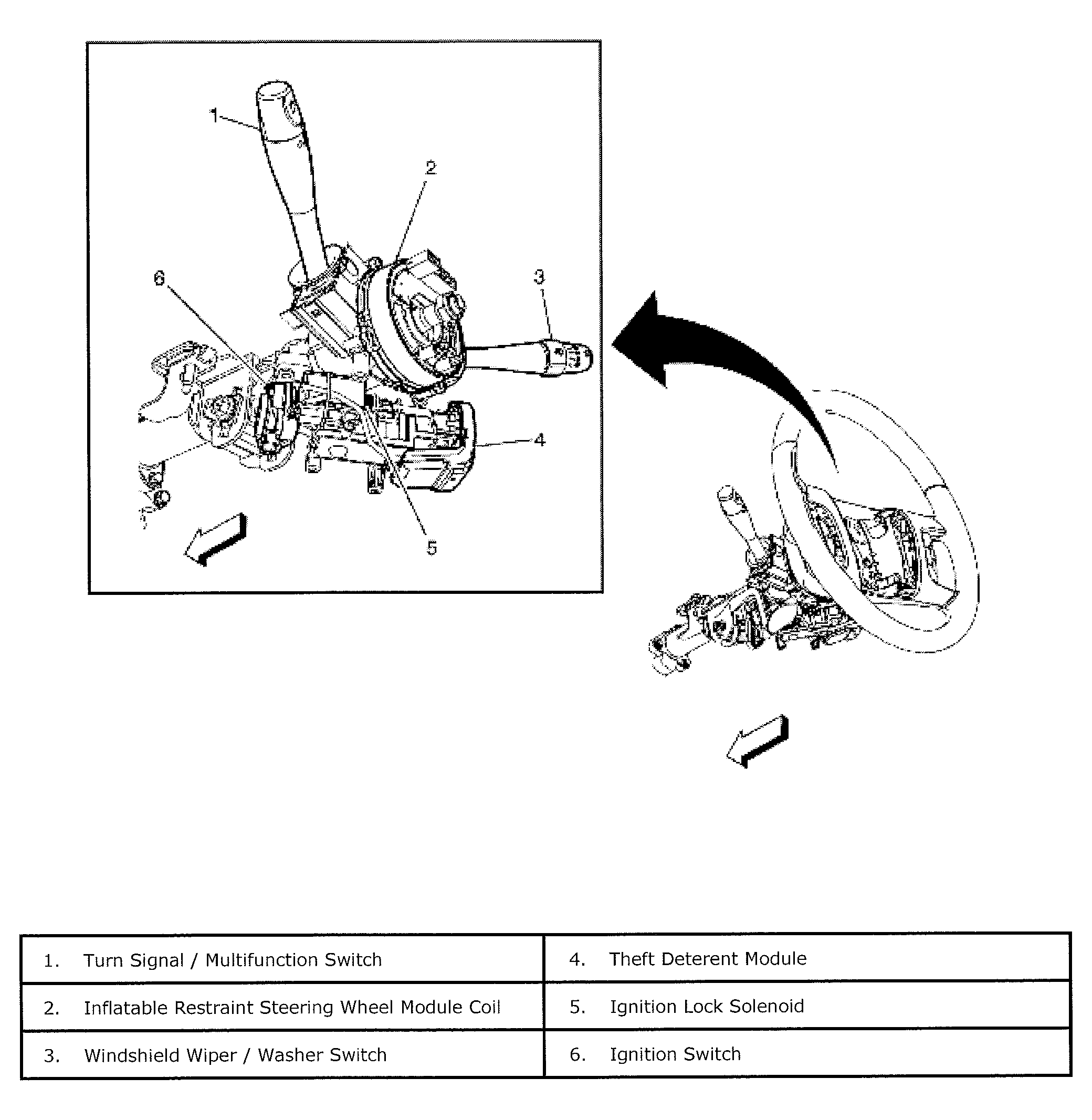

Fig 47: Steering Column
Courtesy of SUZUKI OF AMERICA CORP.
Fig 48: Rear Floor Pan
Courtesy of SUZUKI OF AMERICA CORP.

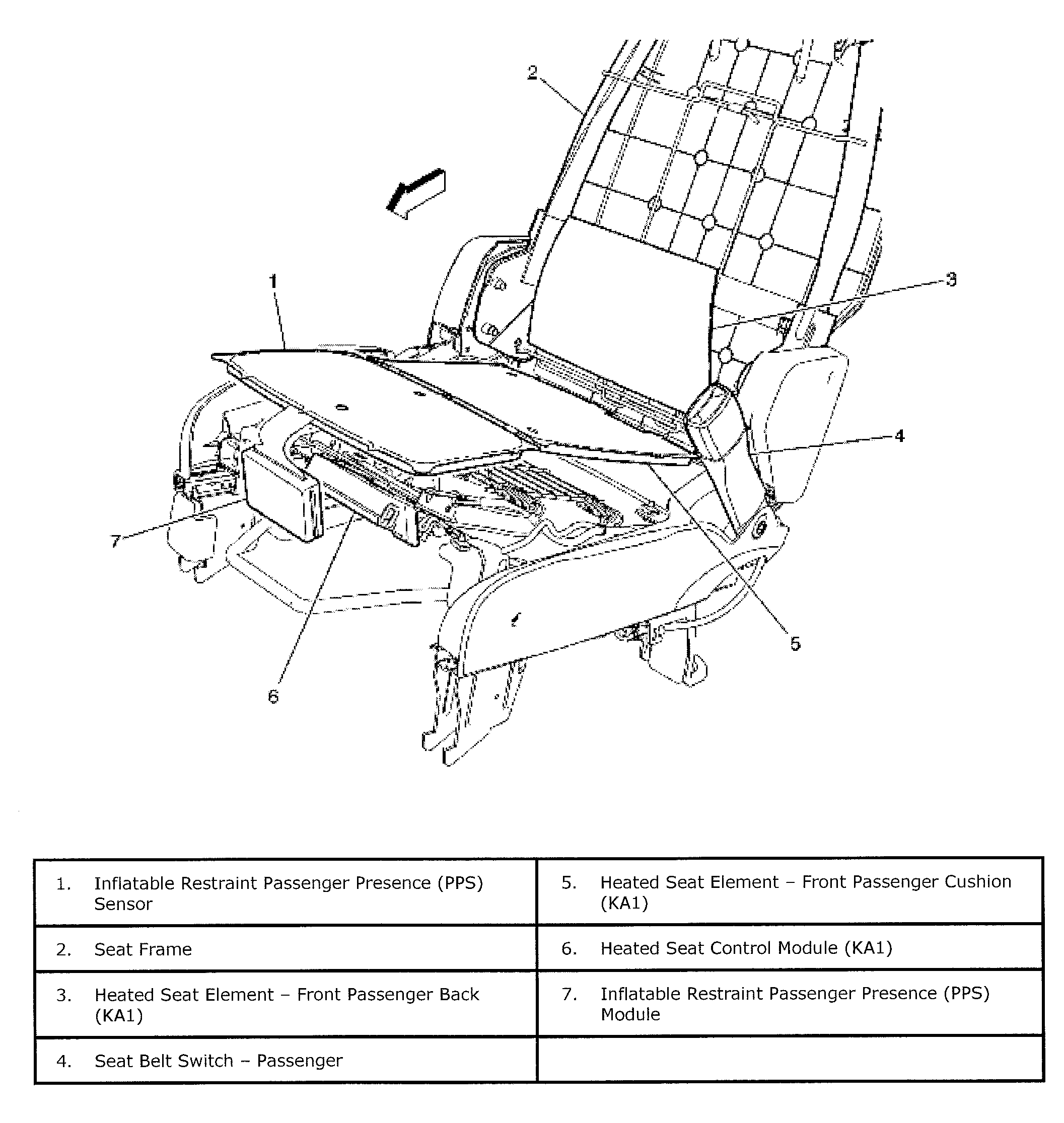

Fig 49: Passenger's Seat (Manual)
Courtesy of SUZUKI OF AMERICA CORP.

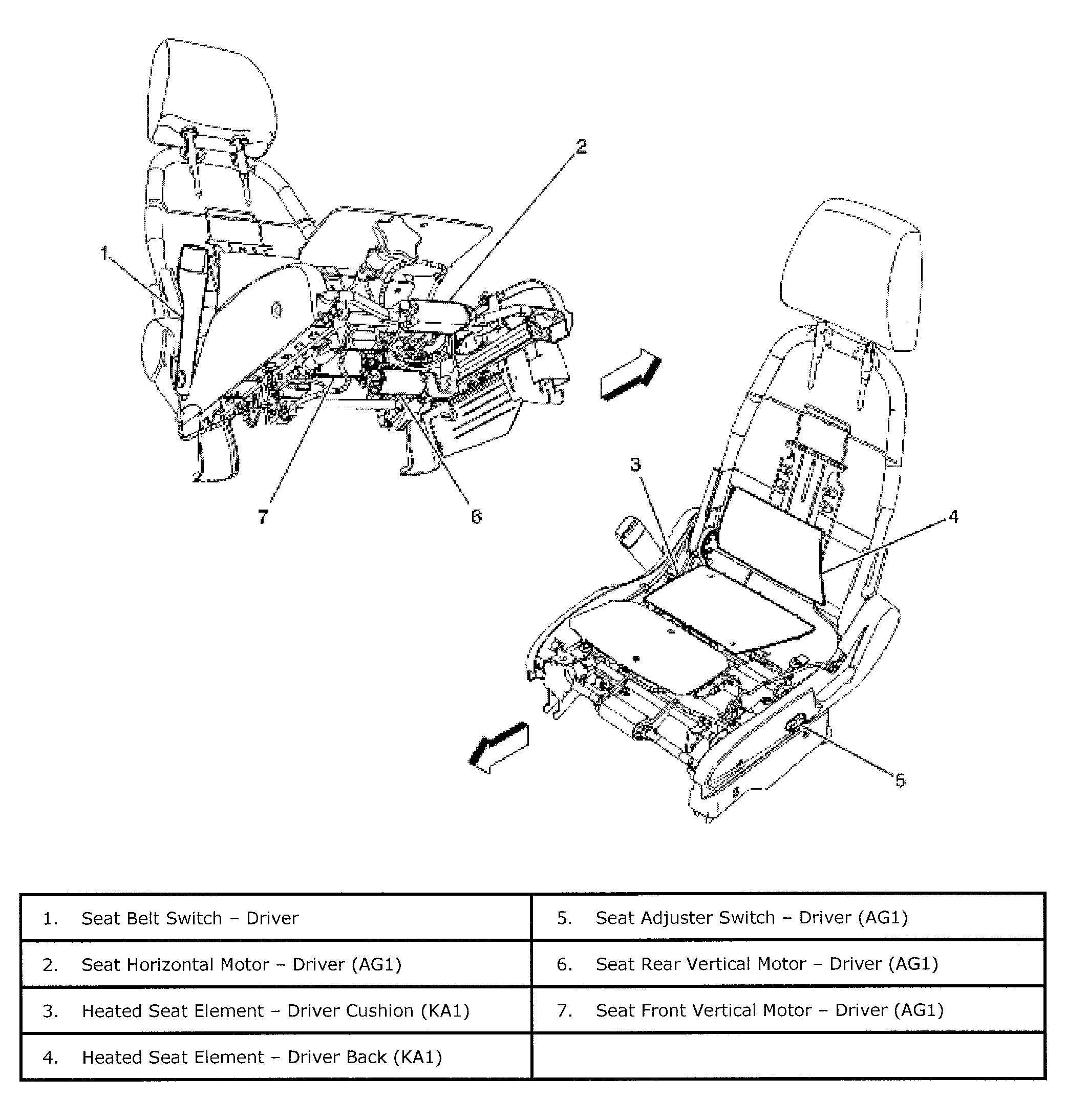

Fig 50: Driver's Seat
Courtesy of SUZUKI OF AMERICA CORP.
Fig 51: Vehicle Overview
Courtesy of SUZUKI OF AMERICA CORP.

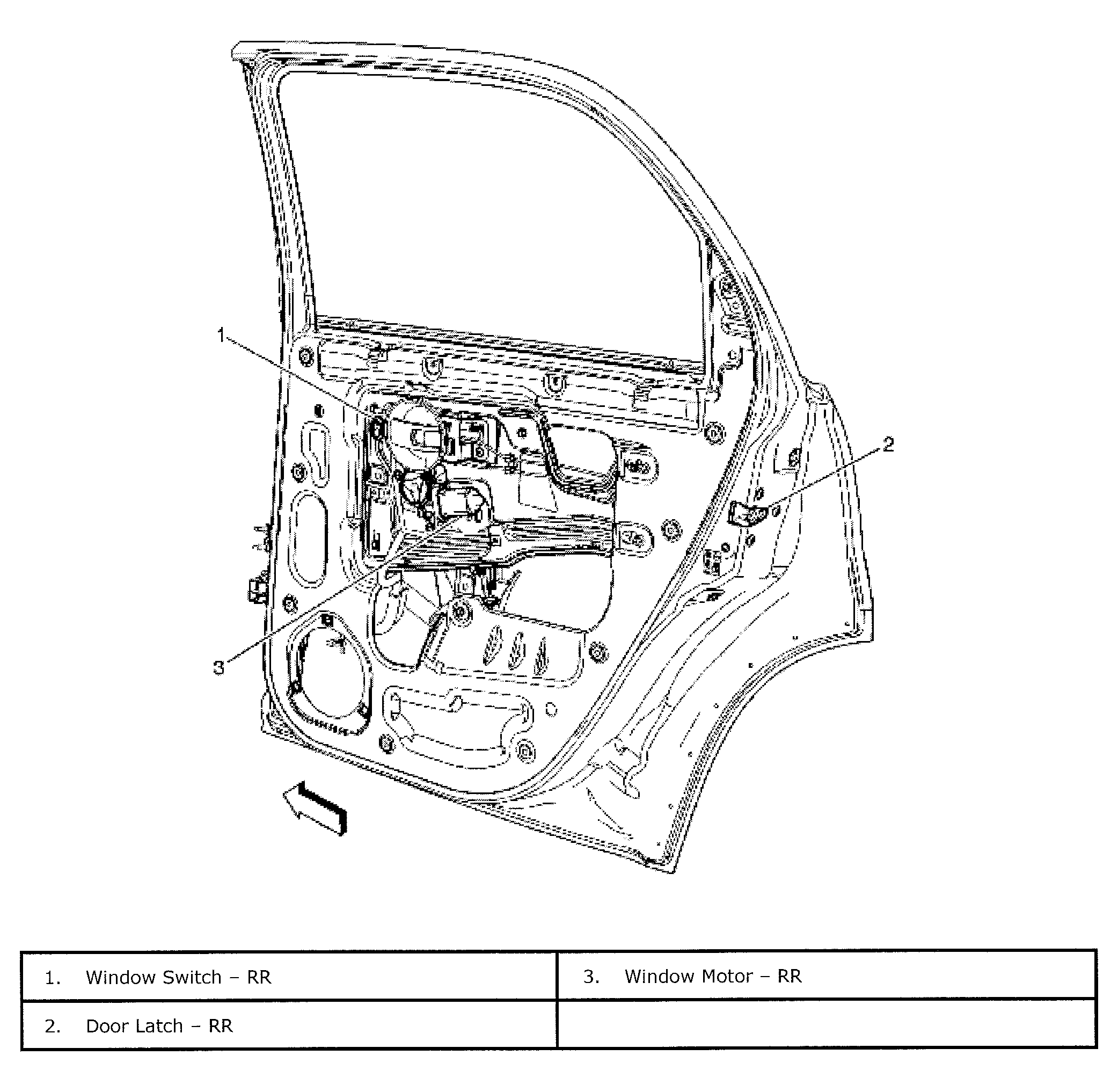

Fig 52: Right Rear Window
Courtesy of SUZUKI OF AMERICA CORP.
Fig 53: Engine Compartment
Courtesy of SUZUKI OF AMERICA CORP.

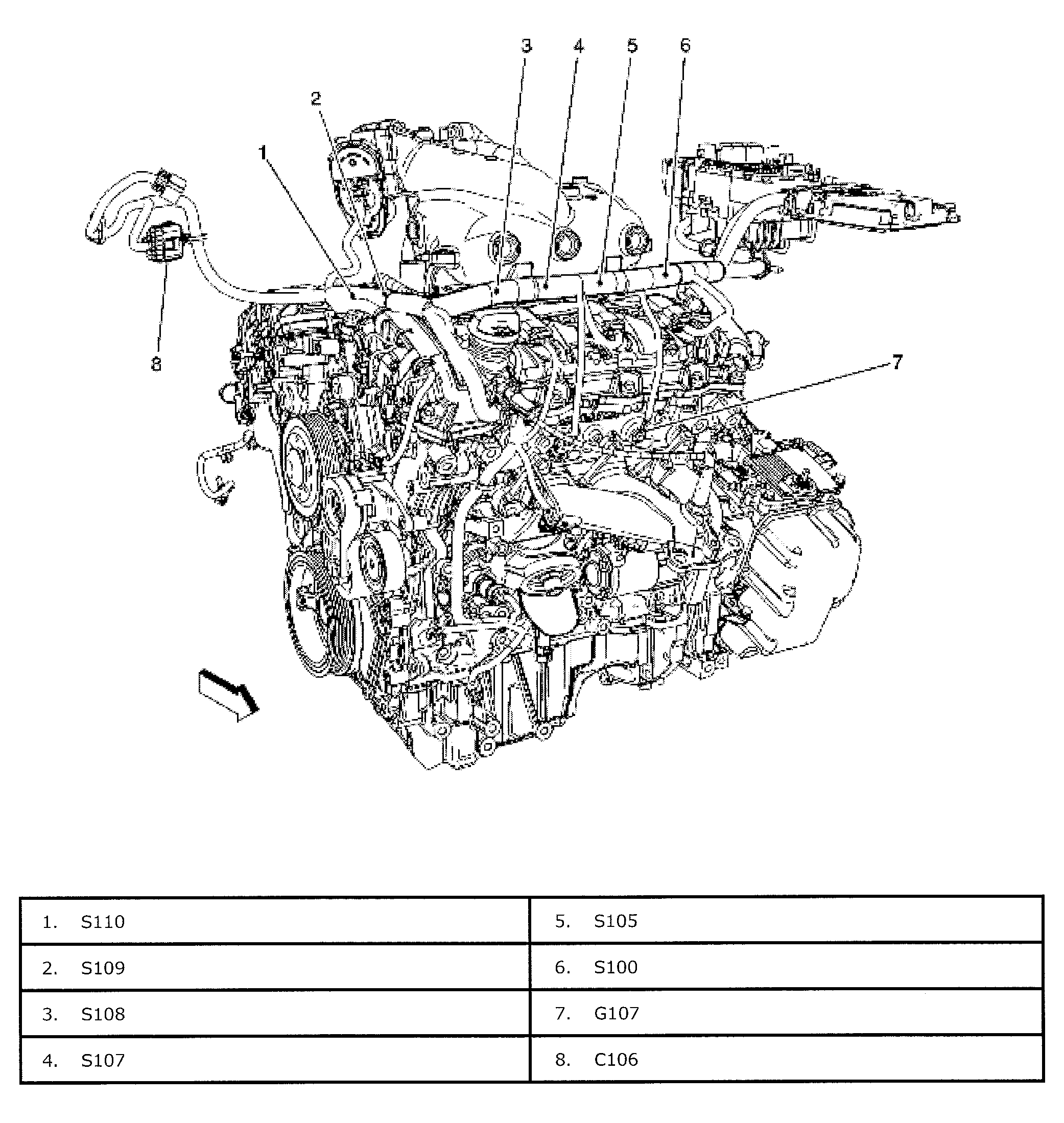

Fig 54: Front Engine Harness
Courtesy of SUZUKI OF AMERICA CORP.
Fig 55: Left Side Of Engine
Courtesy of SUZUKI OF AMERICA CORP.
Fig 56: Engine Assembly
Courtesy of SUZUKI OF AMERICA CORP.
Fig 57: Engine Assembly
Courtesy of SUZUKI OF AMERICA CORP.

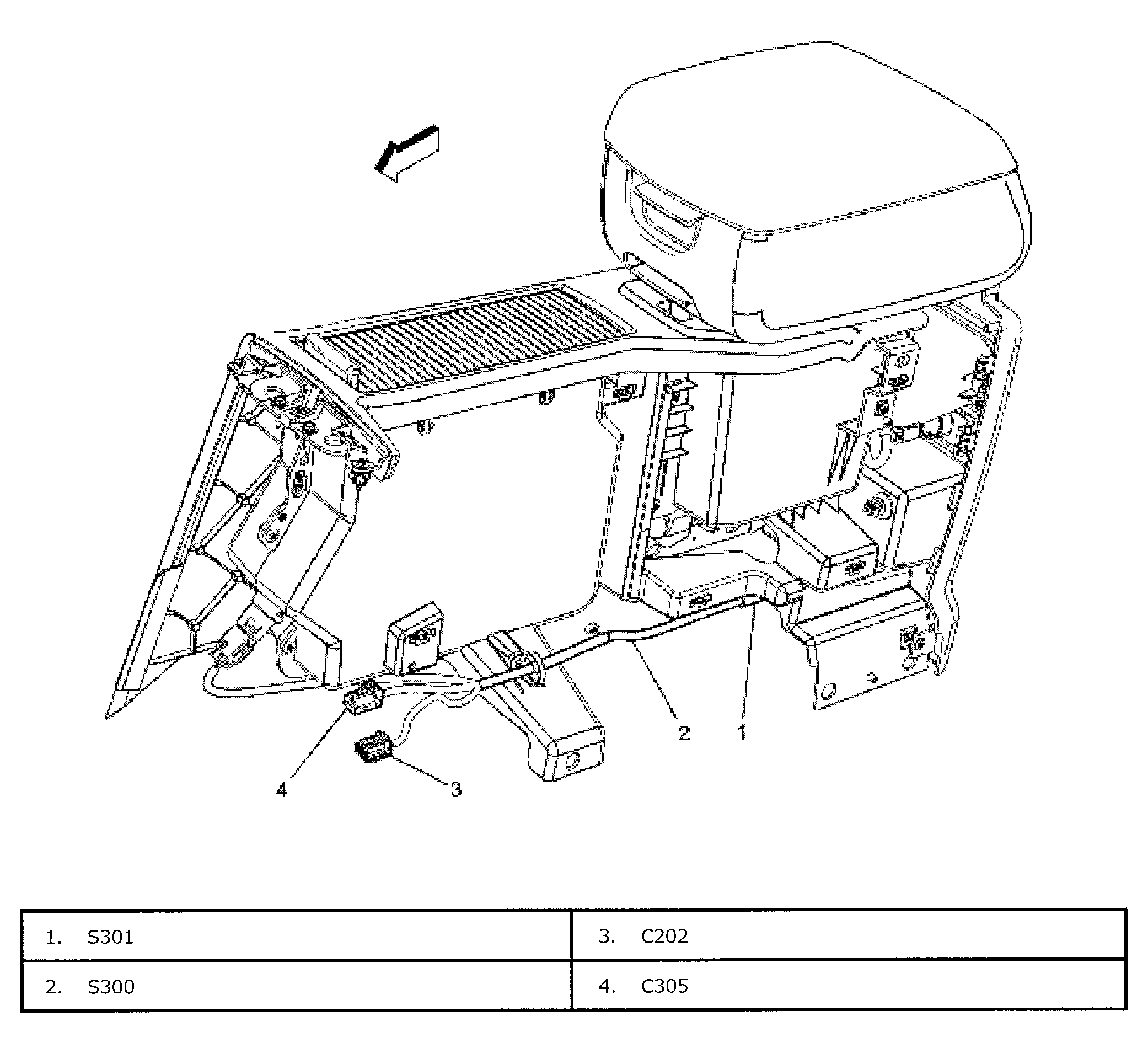

Fig 58: Console
Courtesy of SUZUKI OF AMERICA CORP.
Fig 59: Headliner & Sunroof Harness
Courtesy of SUZUKI OF AMERICA CORP.

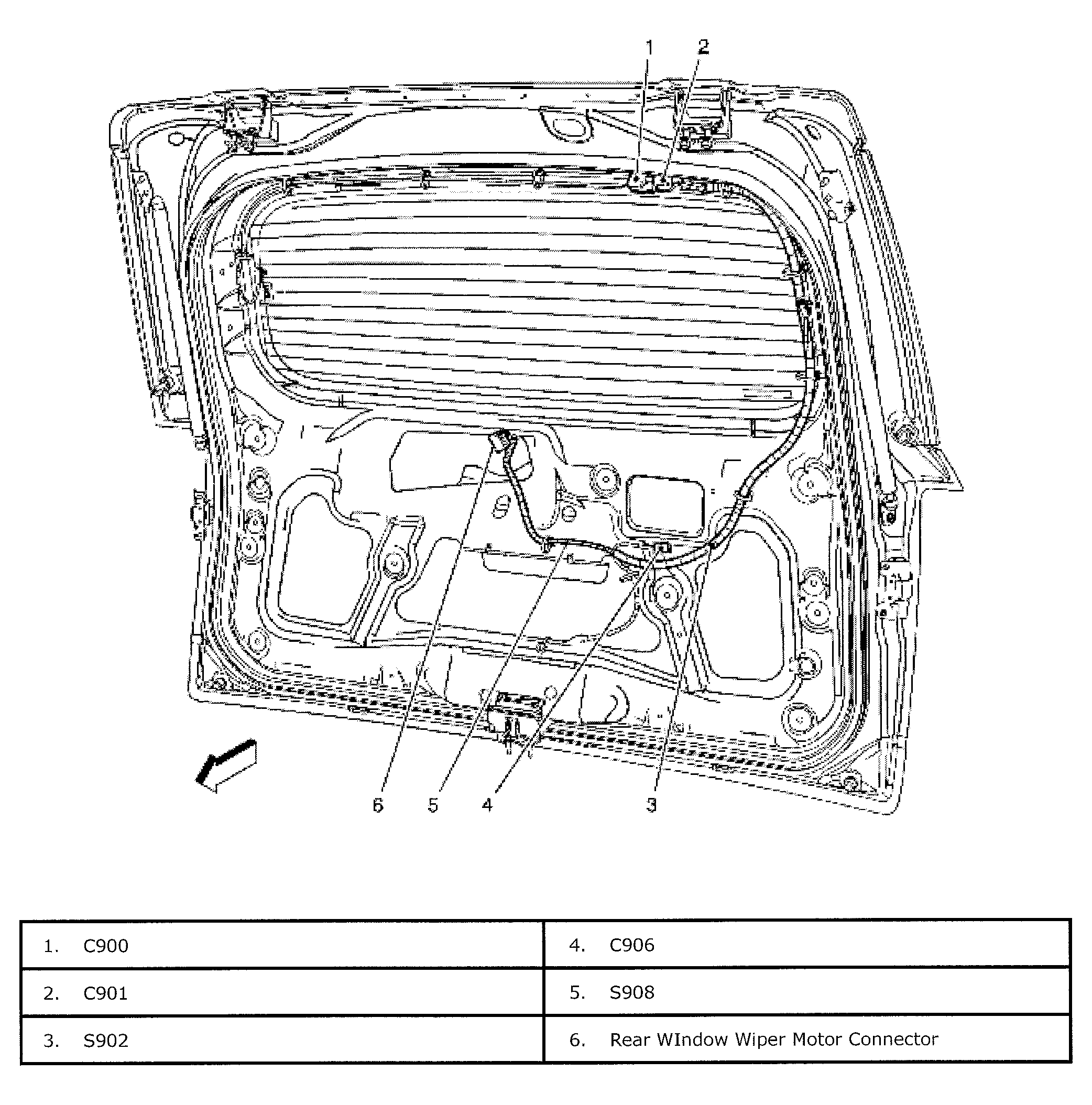

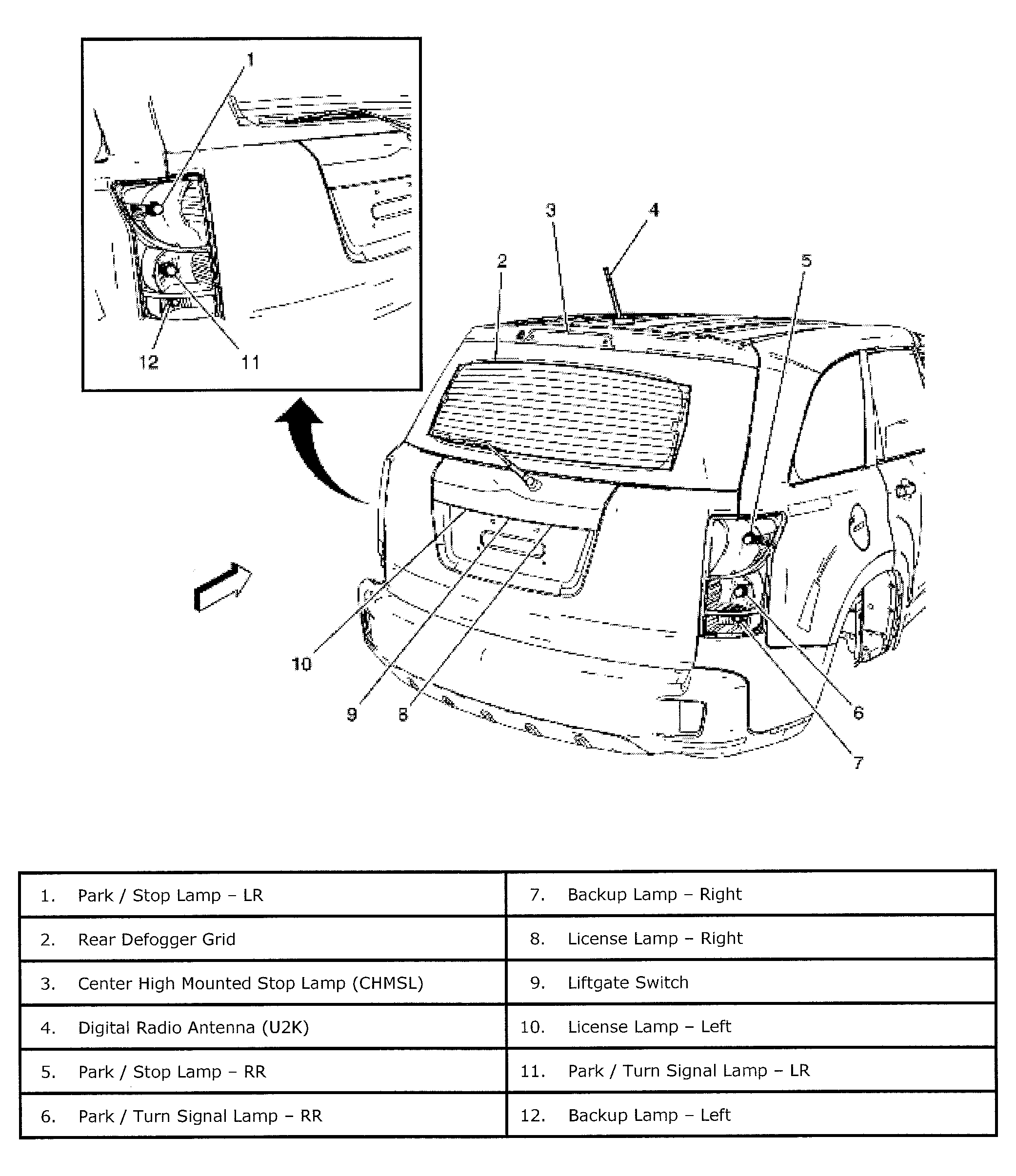

Fig 60: Tailgate Assembly
Courtesy of SUZUKI OF AMERICA CORP.
