Combination Switch Matrix: Notes

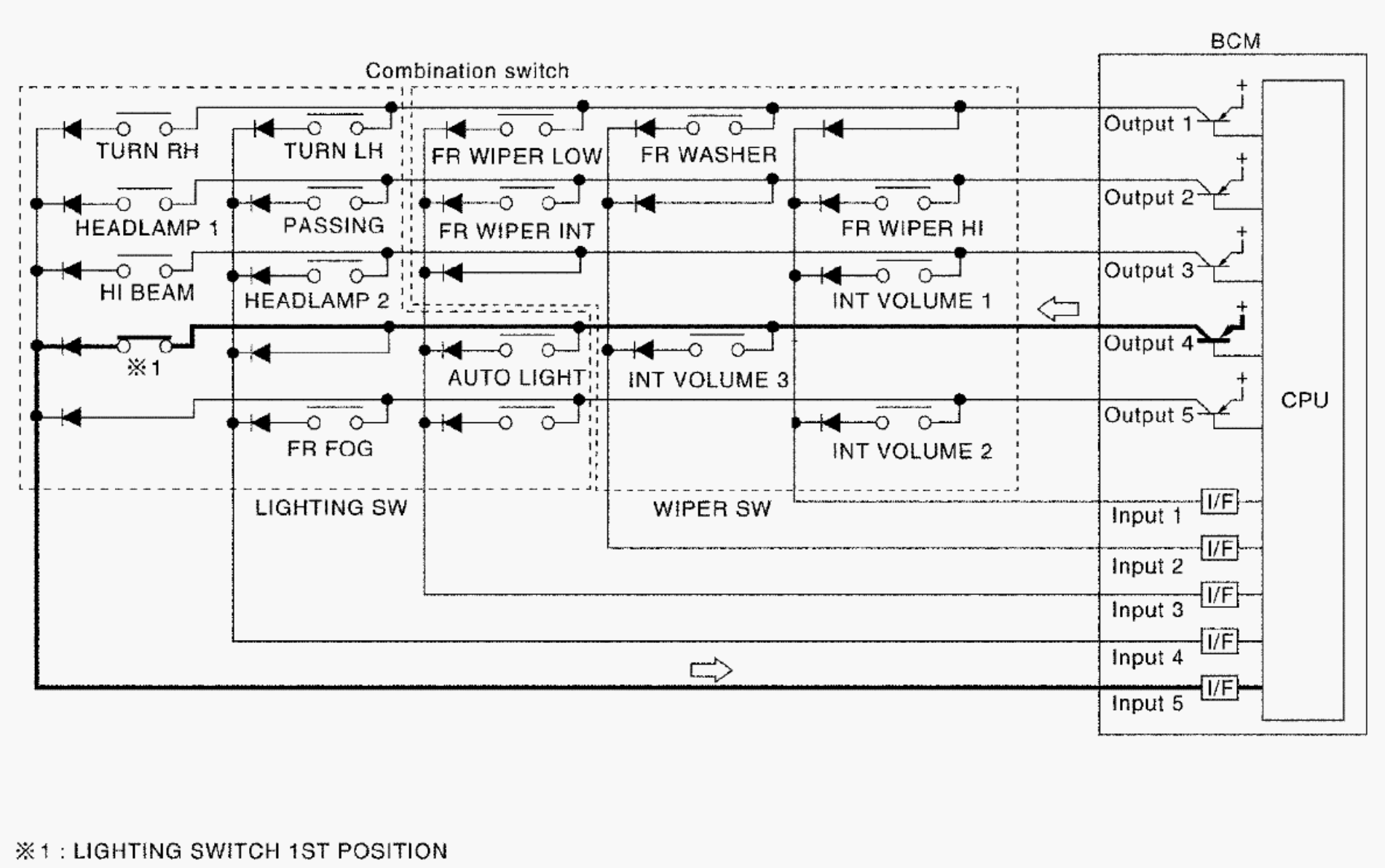

Fig 1: Identifying Combination Switch Circuit
G00518859Courtesy of SUZUKI OF AMERICA CORP.
