Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|
| Fuse/Relay Panels | ||
| No. 1 | Under left side of dash. See Figure. | |

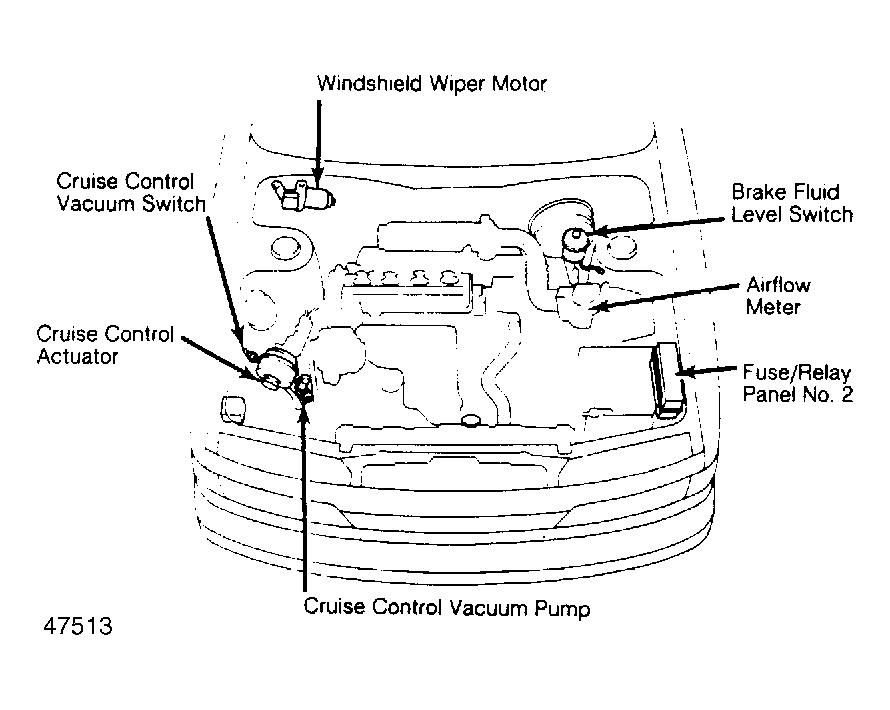

| No. 2 | On left inner fender panel. See Figure. | |
| No. 3 | Under right side of dash. See Figure. | |
| Circuit Breakers | ||
| Heater | On fuse/relay panel No. 3, under right side of dash. See Figure. | |
| Automatic Shoulder Belt | On fuse/relay panel No. 1, under left side of dash. See Figure. | |
| Power | On fuse/relay panel No. 1, under left side of dash. See Figure. | |
| Defogger | On fuse/relay panel No. 1, under left side of dash. See Figure. | |
