Waveform 10
Heated oxygen sensor

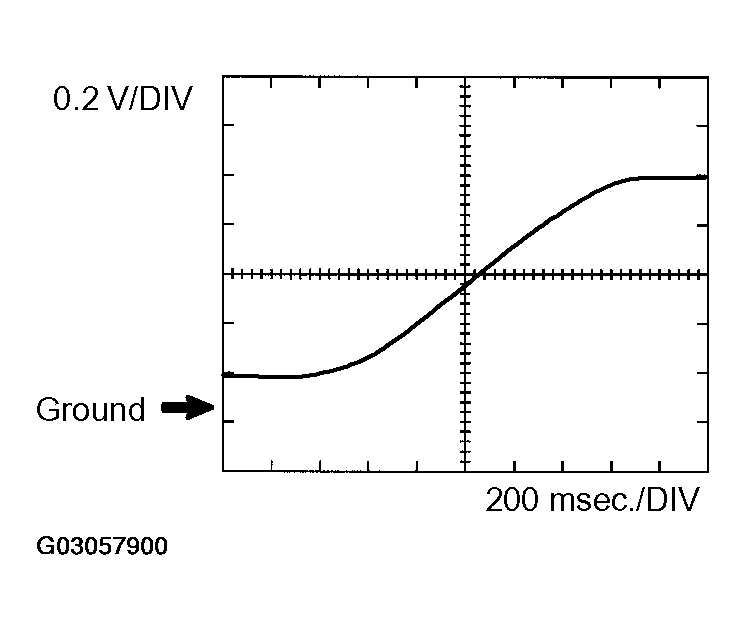

HEATED OXYGEN SENSOR SPECIFICATIONS
| ECM Terminal Names | Between OX1 B and E2 |
| Tester Ranges | 0.2 V/DIV, 200 msec./DIV |
| Conditions | Engine speed maintained 2,500 RPM for 2 minutes after warming up sensor |
HINT:
In the DATA LIST, item O2S B1S2 shows the ECM input values from the heated oxygen sensor.
