Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|
| Center J/B (Left) | Left side of dash. See Figure. |
| Center J/B RH | Center of dash. See Figure. |

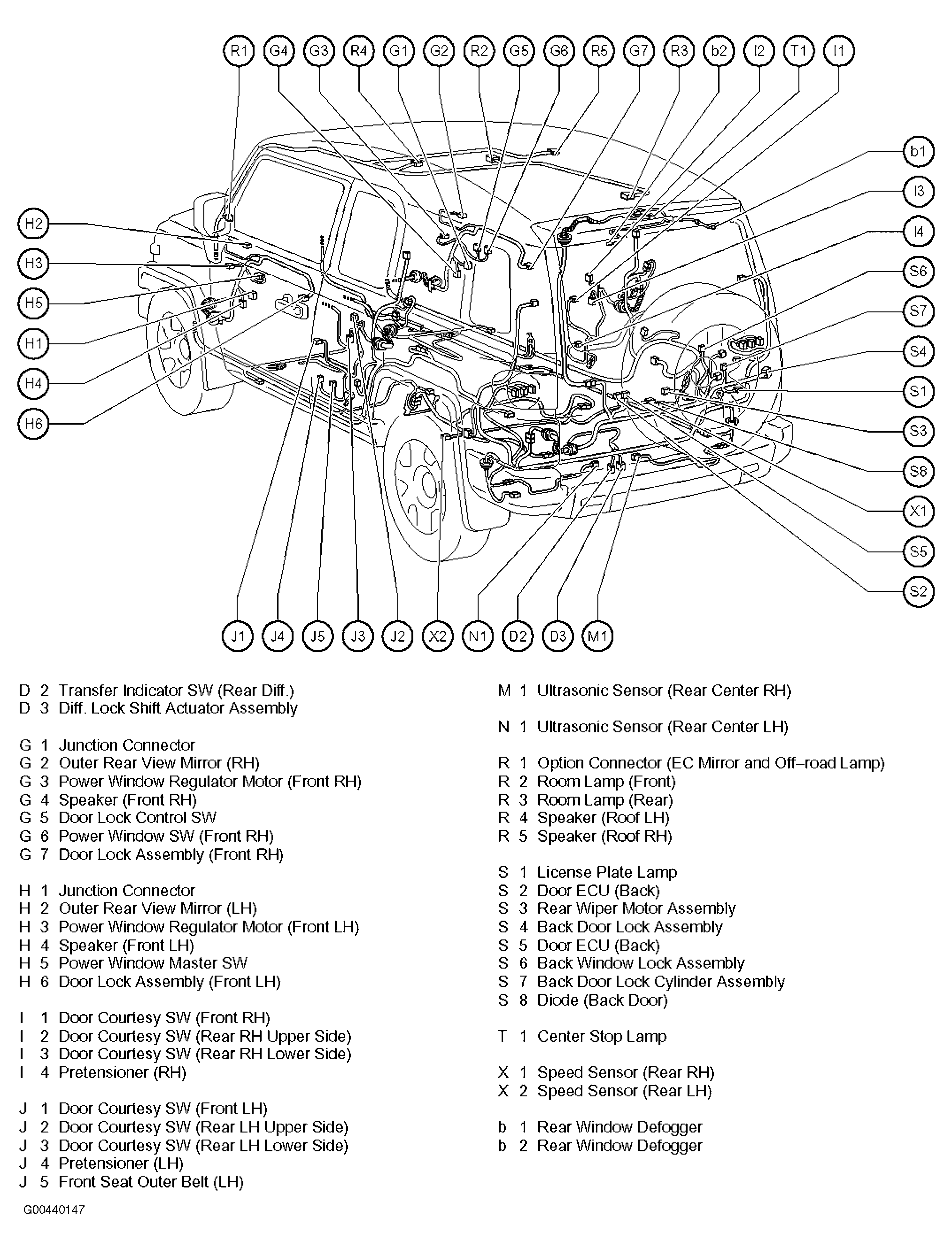

| Diode (Back Door) | In back door. See Figure. |
| Driver Side J/B | Left side of dash. See Figure. |
| Engine Room R/B No.2 | Left side of engine compartment. See Figure. |
| Engine Room R/B No.3 | On left side of engine compartment. See Figure. |
| Engine Room R/B No.4 | Left side of engine compartment. See Figure. |

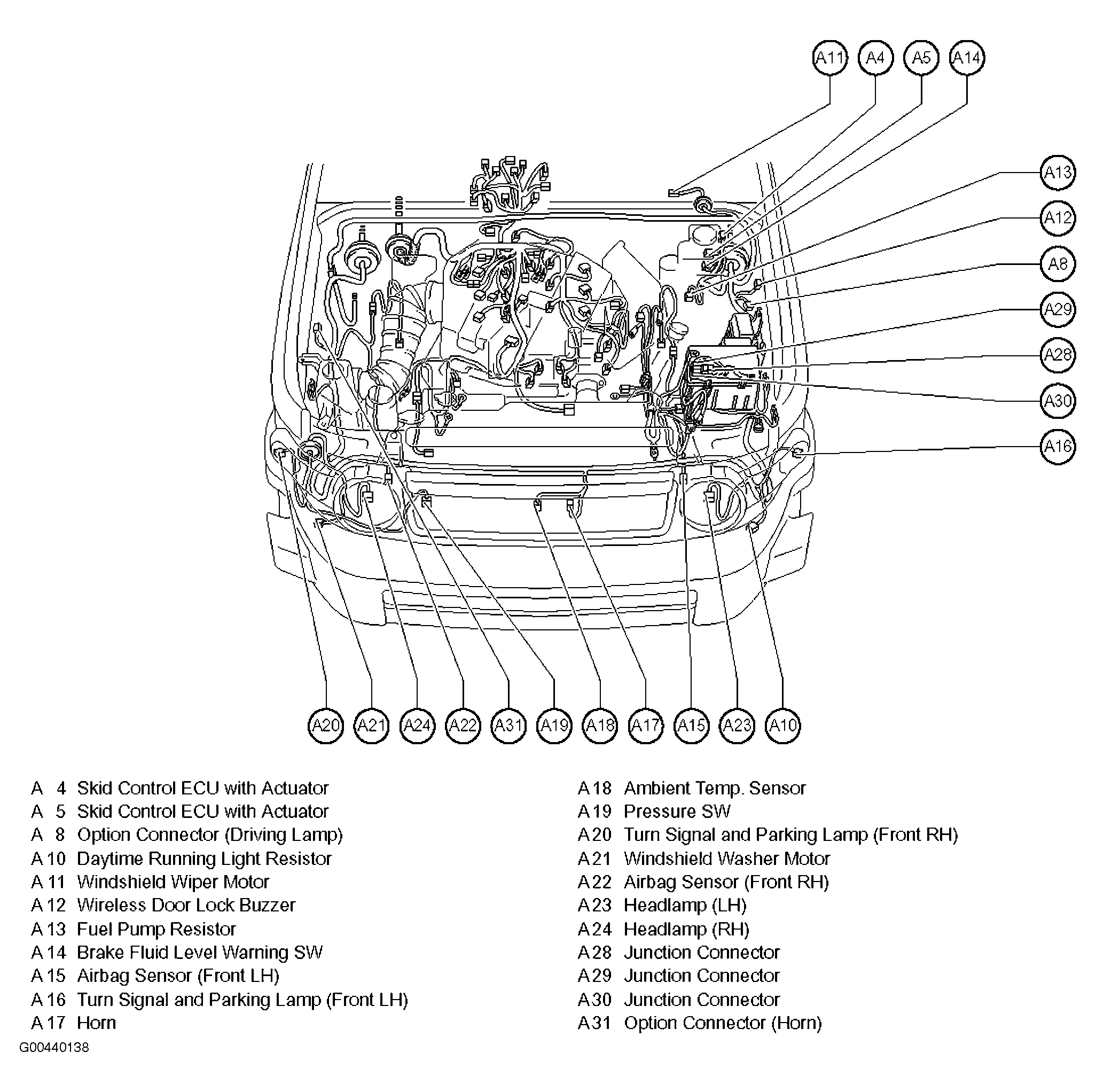

| Fuel Pump Resistor | Left rear of engine compartment. See Figure. |
| Voltage Inverter | Right side of luggage area. See Figure. |
