Circuit Protection Devices

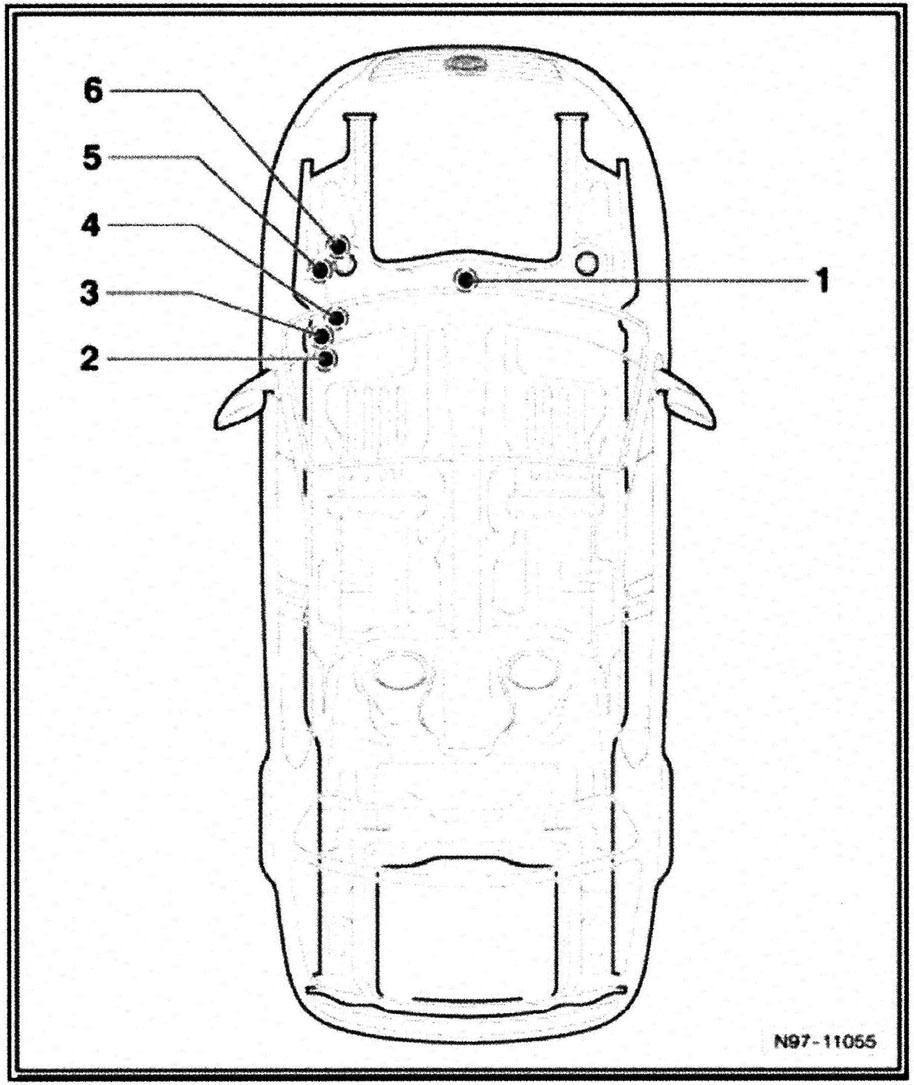

CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|
| Auxiliary Relay Carrier | Under electronics box, in engine compartment. See Figure. |
| Engine Compartment Electronics Box (High) | Left side of engine compartment. See Figure. |
| Engine Compartment Electronics Box (Low) | Left side of engine compartment. See Figure. |
| Relay Carrier No. 1 | Under left side of dash. See Figure. |
| Relay Carrier No. 2 | Under left side of dash. See Figure. |
| Relay Carrier (Vehicle Electrical System Control Module) | Behind left side of dash. See Figure. |
