Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

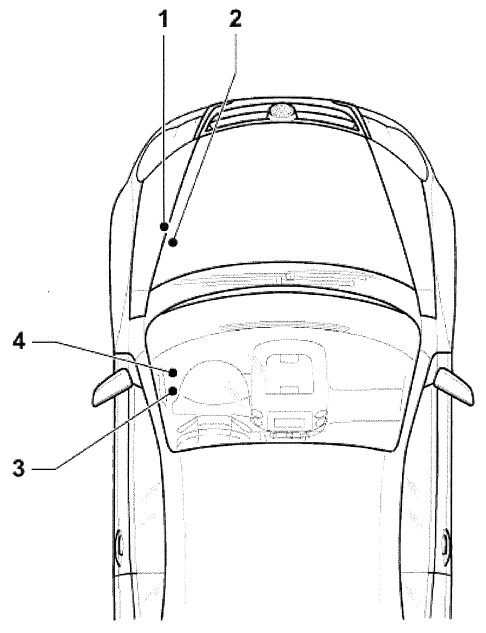

| Auxiliary Relay Carrier Under Electronics Box (2) | Left side of engine compartment. See Figure. |
| Electronics Box High | Left side of engine compartment. |

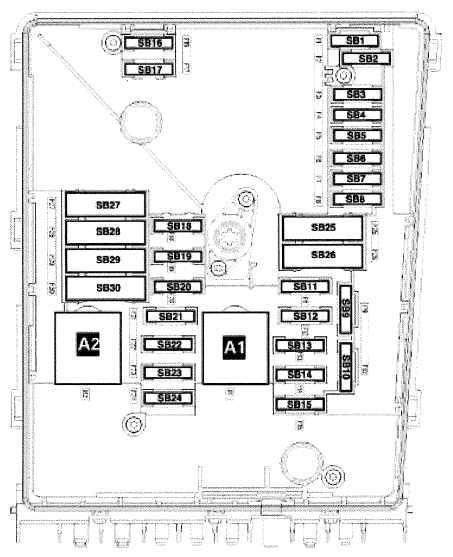

| Electronics Box Low | Left side of engine compartment. See Figure. |

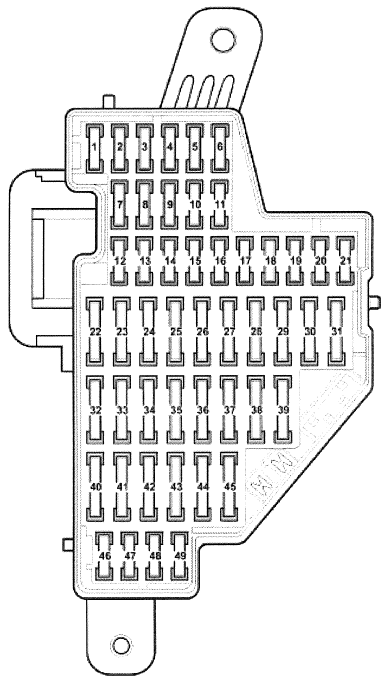

| Fuse Panel "C" | Left side of dash. See Figure. |
| Relay Carrier (Basic) On Upper Vehicle Electrical System Control Module (3) | Left side of dash. See Figure. |
| Relay Carrier On Electronics Box (1) | Left side of engine compartment. See Figure. |
| Relay Carrier (Optional) On Lower Vehicle Electrical System Control Module (4) | Left side of dash. See Figure. |
