Fuel Level Sensor

Access fuel level sensor connectors. See FUEL LEVEL SENSOR  under REMOVAL & INSTALLATION. See Fig 1 . Check sensor resistance using DVOM. See appropriate FUEL LEVEL SENSOR SPECIFICATIONS table. Replace sensor if necessary.

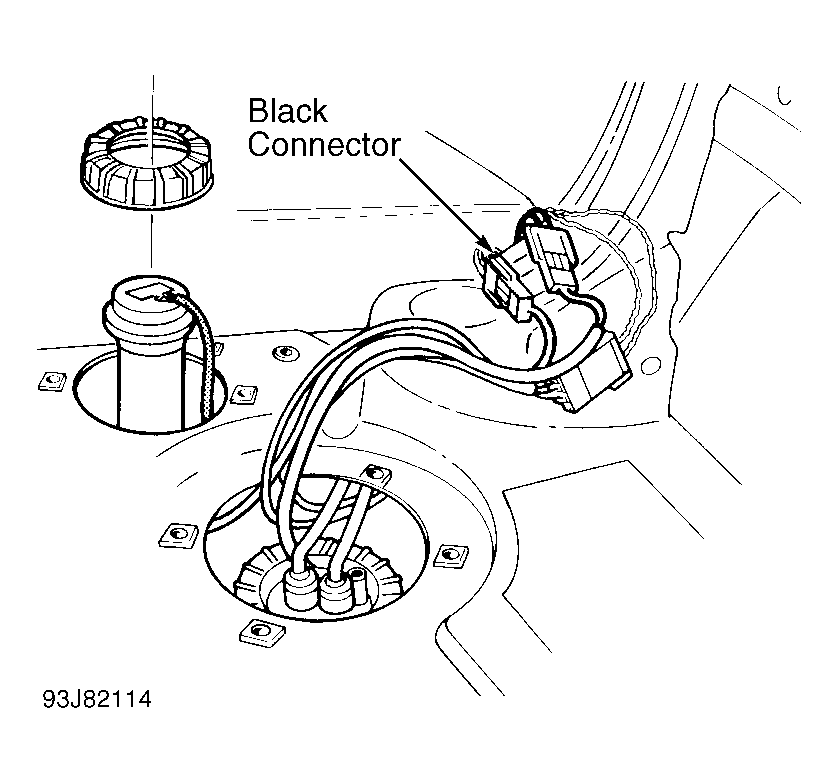

Fig 1: Locating Fuel Level Sensor Connector In Trunk
G93J82114Courtesy of VOLVO CARS OF NORTH AMERICA.
FUEL LEVEL SENSOR SPECIFICATIONS (2WD MODELS)

Position Resistance (Ohms)
Empty 322-330
Full 8-12
FUEL LEVEL SENSORS SPECIFICATIONS (AWD MODELS)

Position Resistance (Ohms)
Empty 322.5-332.5
Full 5-15
