Component Location Graphics

NOTE: Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Engine Compartment
G00144974Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 2: Engine Components
G98G63665Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 3: Center Console (C70)
G96F03746Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 4: Engine Compartment Relay/Fuse Box (C70)
G98E63333Courtesy of VOLVO CARS OF NORTH AMERICA.

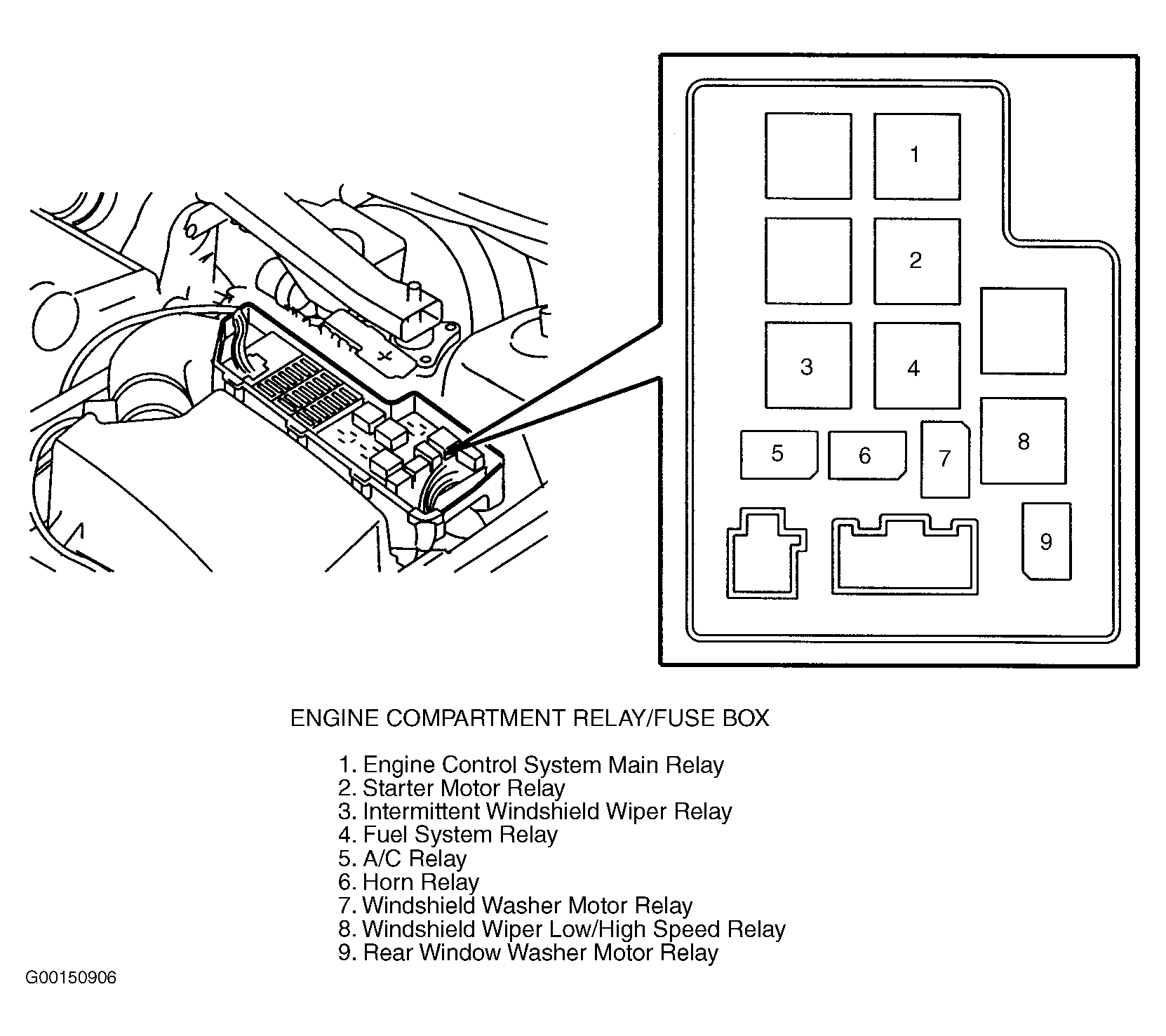

Fig 5: Engine Compartment Relay/Fuse Box (V70)
G00150906Courtesy of VOLVO CARS OF NORTH AMERICA.

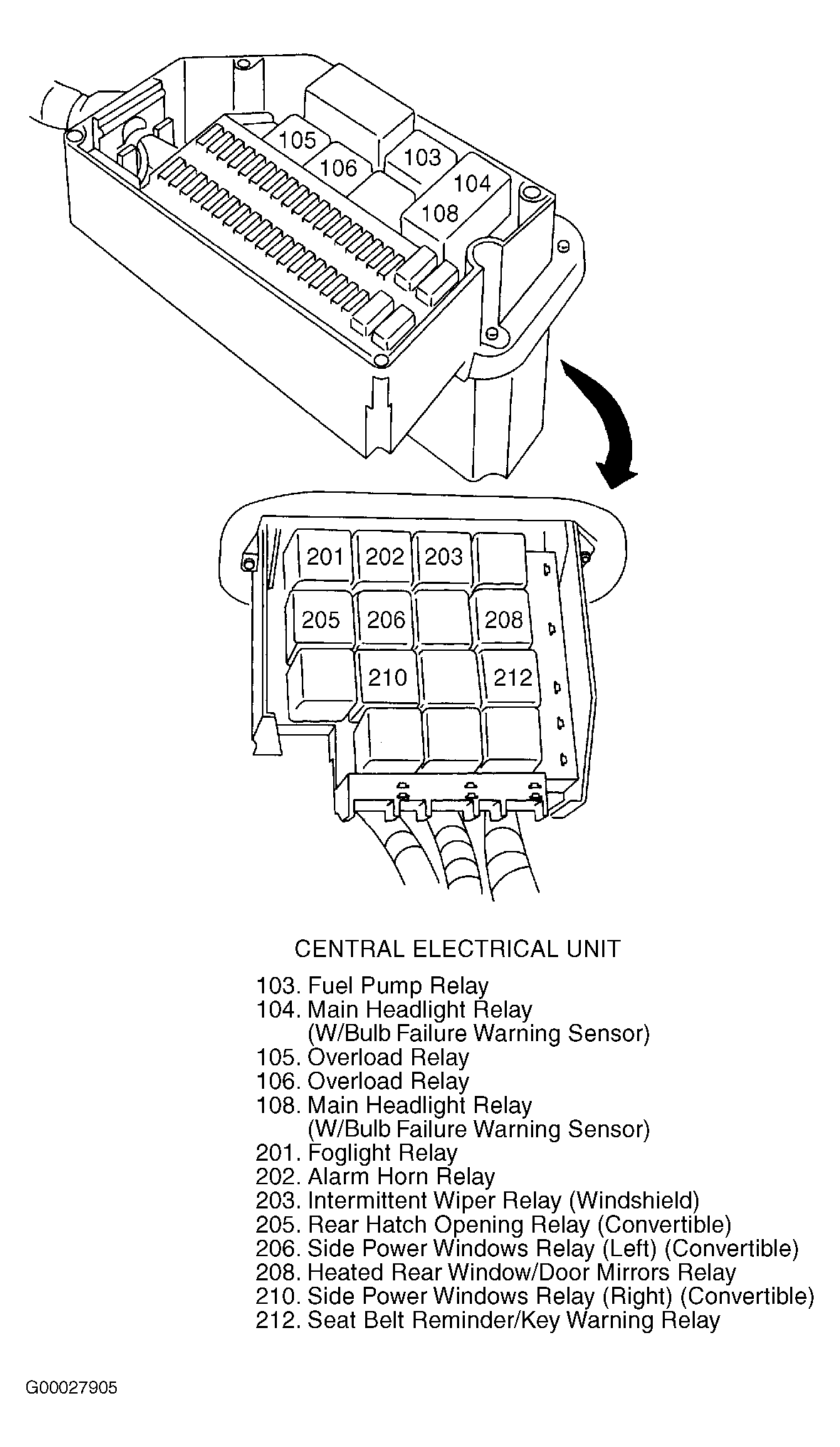

Fig 6: Central Electrical Unit
G00027905Courtesy of VOLVO CARS OF NORTH AMERICA.

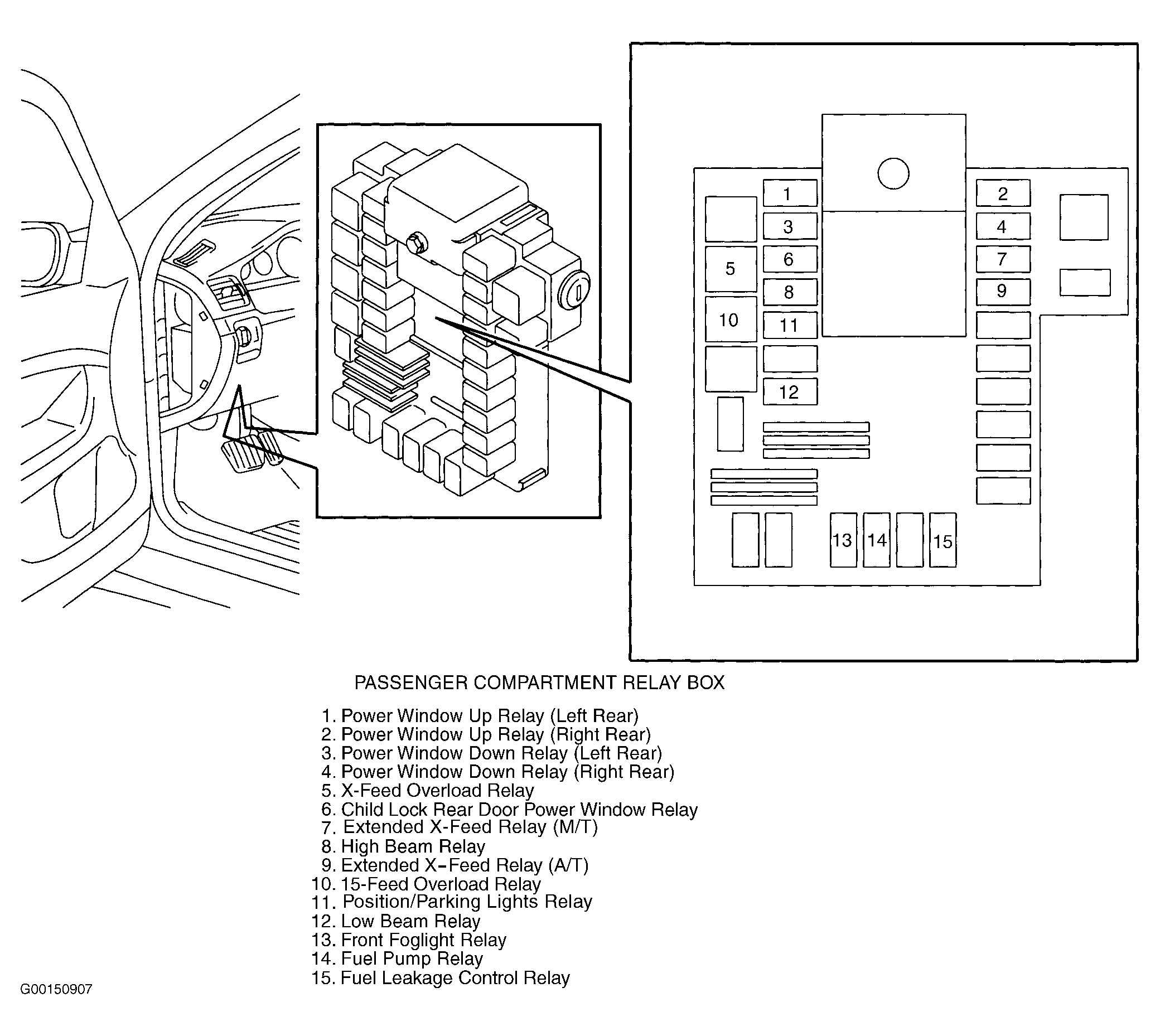

Fig 7: Passenger Compartment Relay Box
G00150907Courtesy of VOLVO CARS OF NORTH AMERICA.

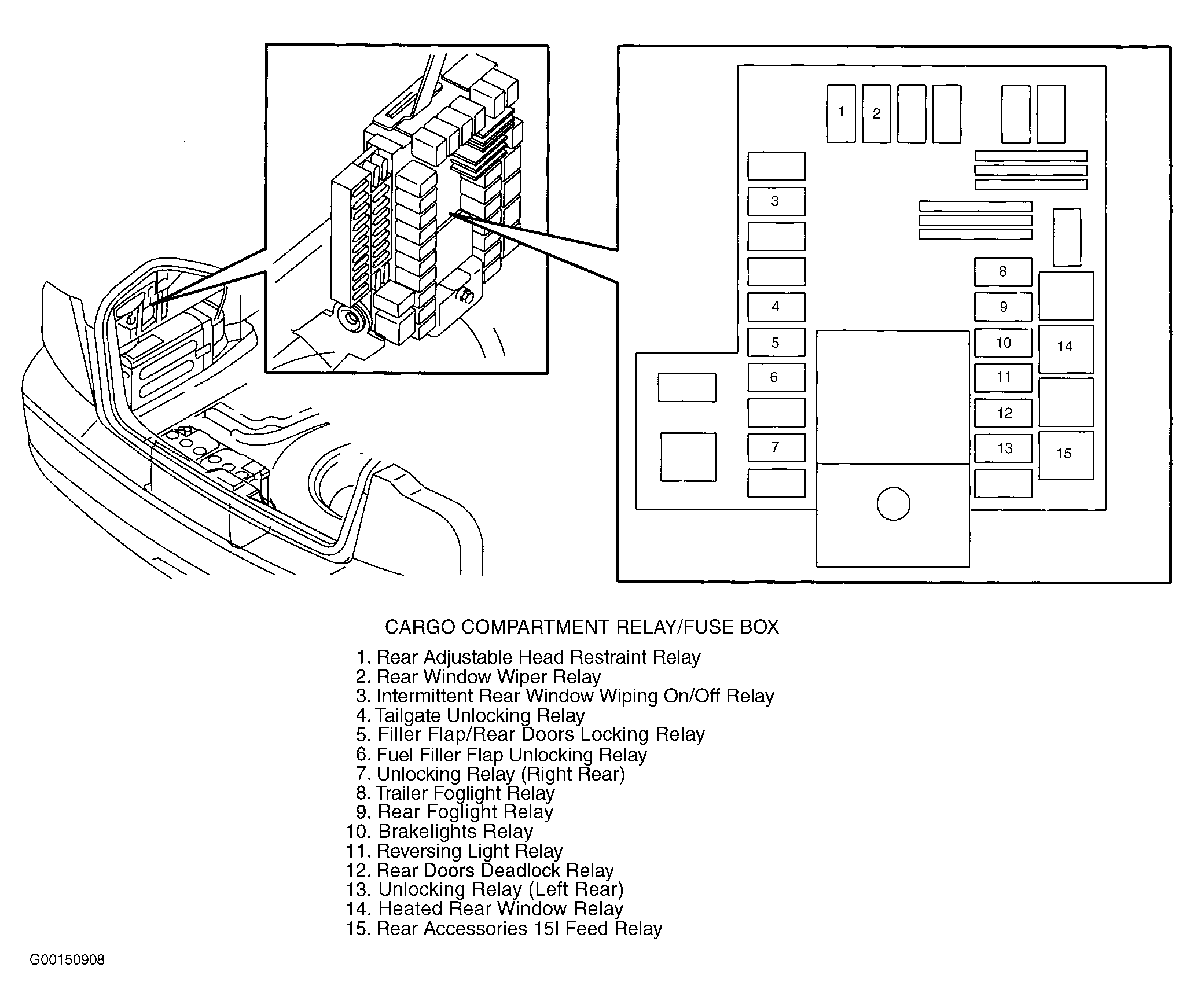

Fig 8: Cargo Compartment Relay/Fuse Box
G00150908Courtesy of VOLVO CARS OF NORTH AMERICA.

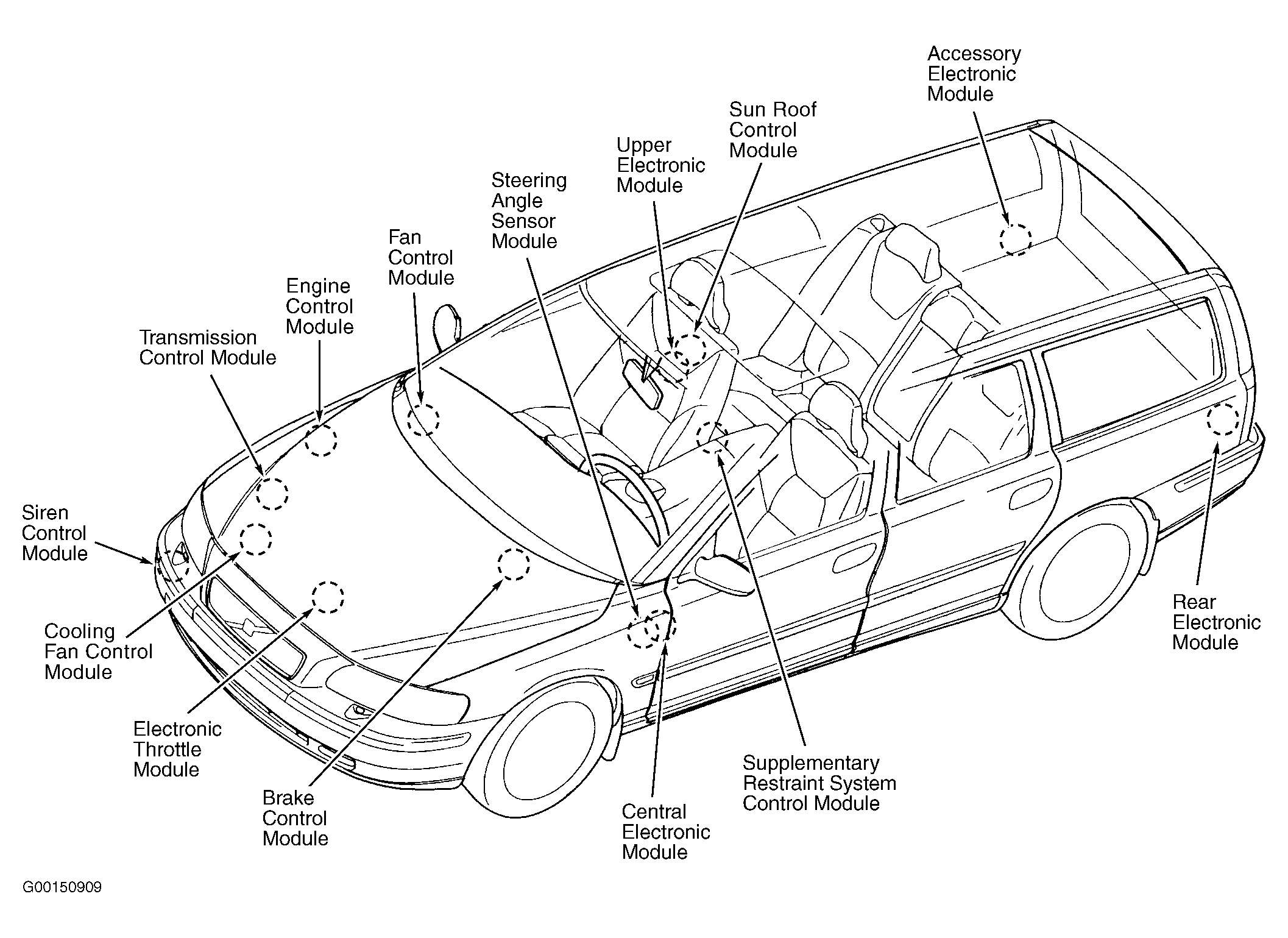

Fig 9: Vehicle Overview
G00150909Courtesy of VOLVO CARS OF NORTH AMERICA.
