Component Location Graphics

NOTE: Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Engine & Engine Compartment
G00269179Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 2: Engine Compartment
G00269182Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 3: Front Passenger Compartment Harness
G00269184Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 4: Vehicle Overview
G00269186Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 5: Vehicle Overview
G00269187Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 6: Vehicle Overview
G00269188Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 7: Doors
G00269190Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 8: Components 1/1 To 2/34
G00269192Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 9: Components 2/35 To 2/80
G00269193Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 10: Components 2/82 To 2/118
G00269194Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 11: Components 2/119 To 3/1
G00269195Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 12: Components 3/4 To 3/37 (S60)
G00269196Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 13: Components 3/37 (S80) To 3/78
G00269197Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 14: Components 3/80 To 3/118
G00269198Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 15: Components 3/119 To 3/135
G00269199Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 16: Components 3/155 To 4/9
G00269200Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 17: Components 4/16 To 4/71
G00269201Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 18: Components 4/76 To 5/1
G00269202Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 19: Components 6/1 To 6/28
G00269203Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 20: Components 6/29 To 6/65
G00269204Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 21: Components 6/66 To 6/114
G00269205Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 22: Components 6/120 To 7/17
G00269206Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 23: Components 7/23 To 7/74
G00269207Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 24: Components 7/77 To 7/111
G00269208Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 25: Components 7/115 To 7/143
G00269209Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 26: Components 7/149 To 8/3
G00269770Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 27: Components 8/6 To 8/34
G00269771Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 28: Components 8/36 To 8/62
G00269772Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 29: Components 8/64 To 8/88
G00269773Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 30: Components 8/89 To 9/38
G00269774Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 31: Components 15/31 To 16/18
G00269775Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 32: Components 16/26 To 16/67
G00269776Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 33: Components 16/68 To 17/38
G00269777Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 34: Components 17/39 To 20/32
G00269778Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 35: Components 20/32 To 31/44
G00269779Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 36: Components 31/47 To 31/89
G00269780Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 37: Components 31/91 To 54/3R
G00269781Courtesy of VOLVO CARS OF NORTH AMERICA.

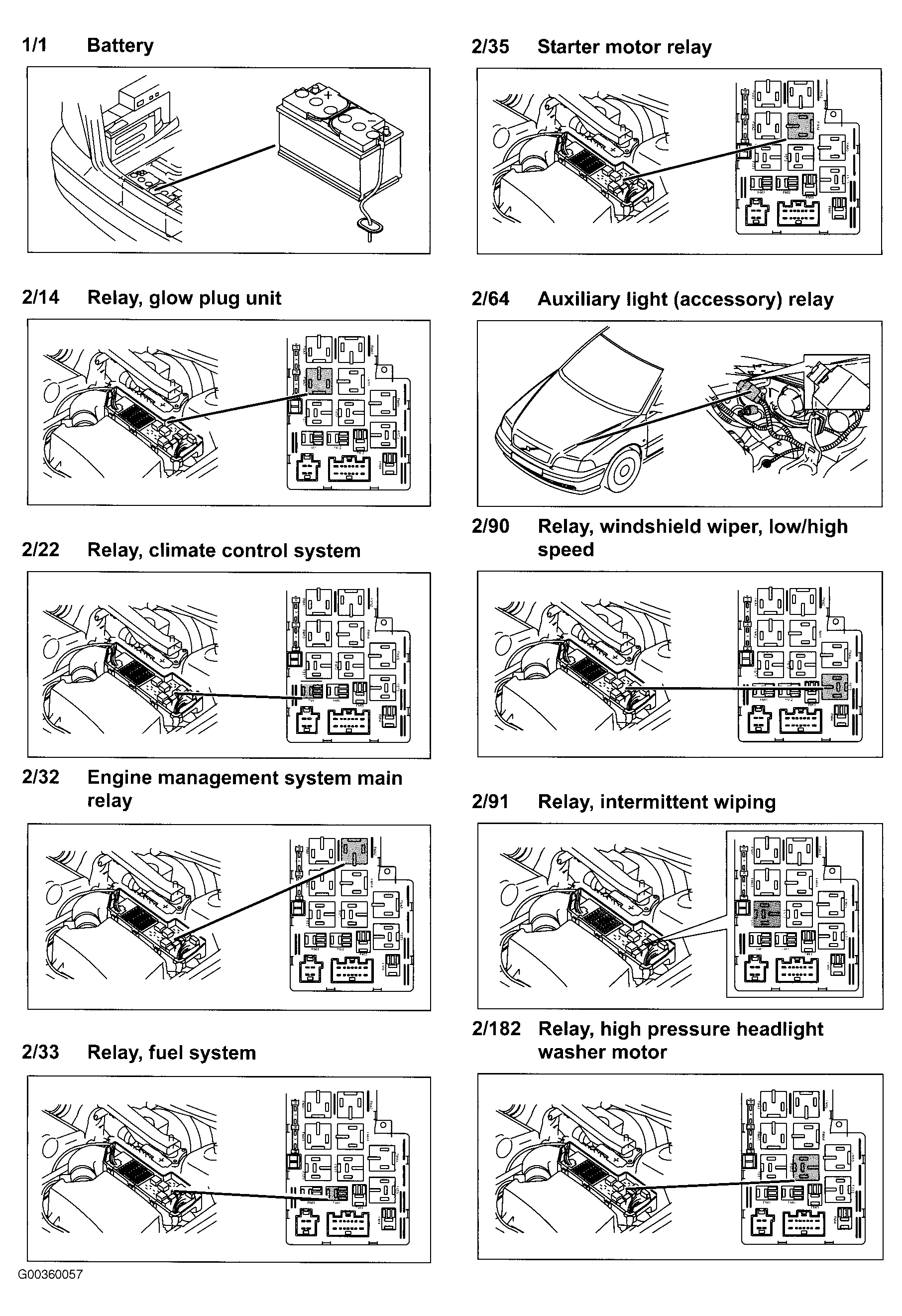

Fig 38: Components 1/1 To 2/182
G00360057Courtesy of VOLVO CARS OF NORTH AMERICA.

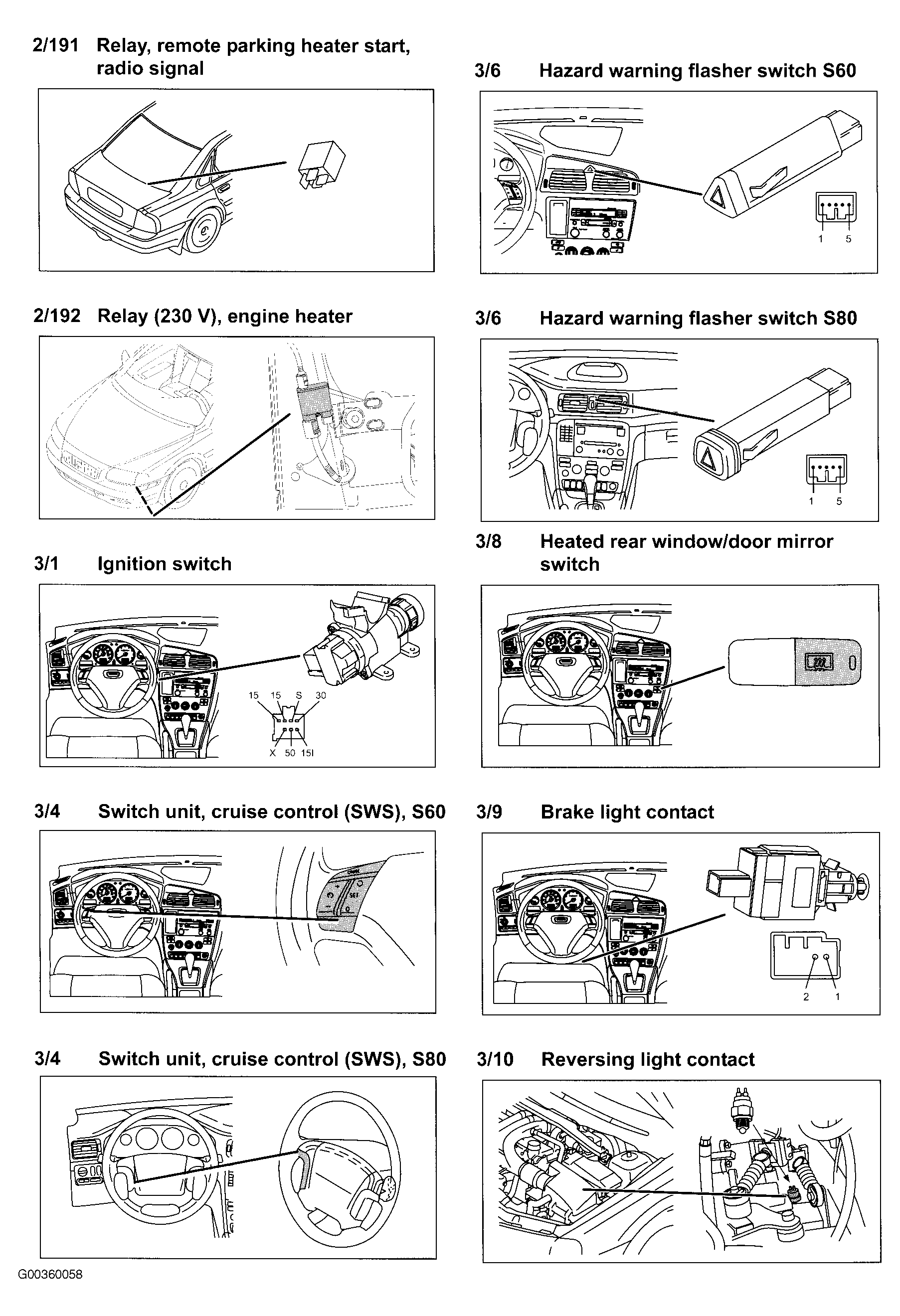

Fig 39: Components 2/191 To 3/10
G00360058Courtesy of VOLVO CARS OF NORTH AMERICA.

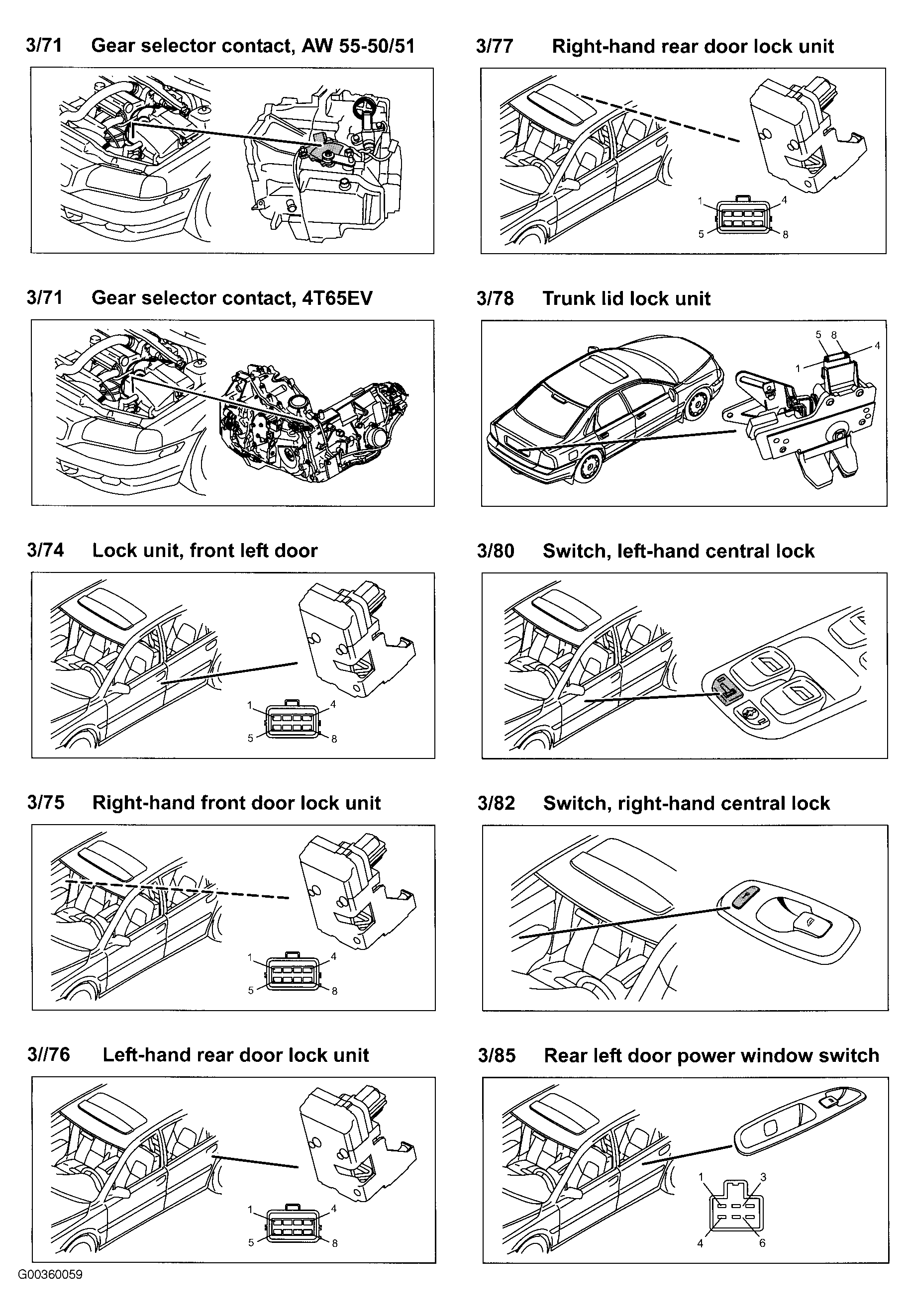

Fig 40: Components 3/71 To 3/85
G00360059Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 41: Components 3/173 To 4/31
G00360060Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 42: Components 4/78 To 5/1
G00360061Courtesy of VOLVO CARS OF NORTH AMERICA.

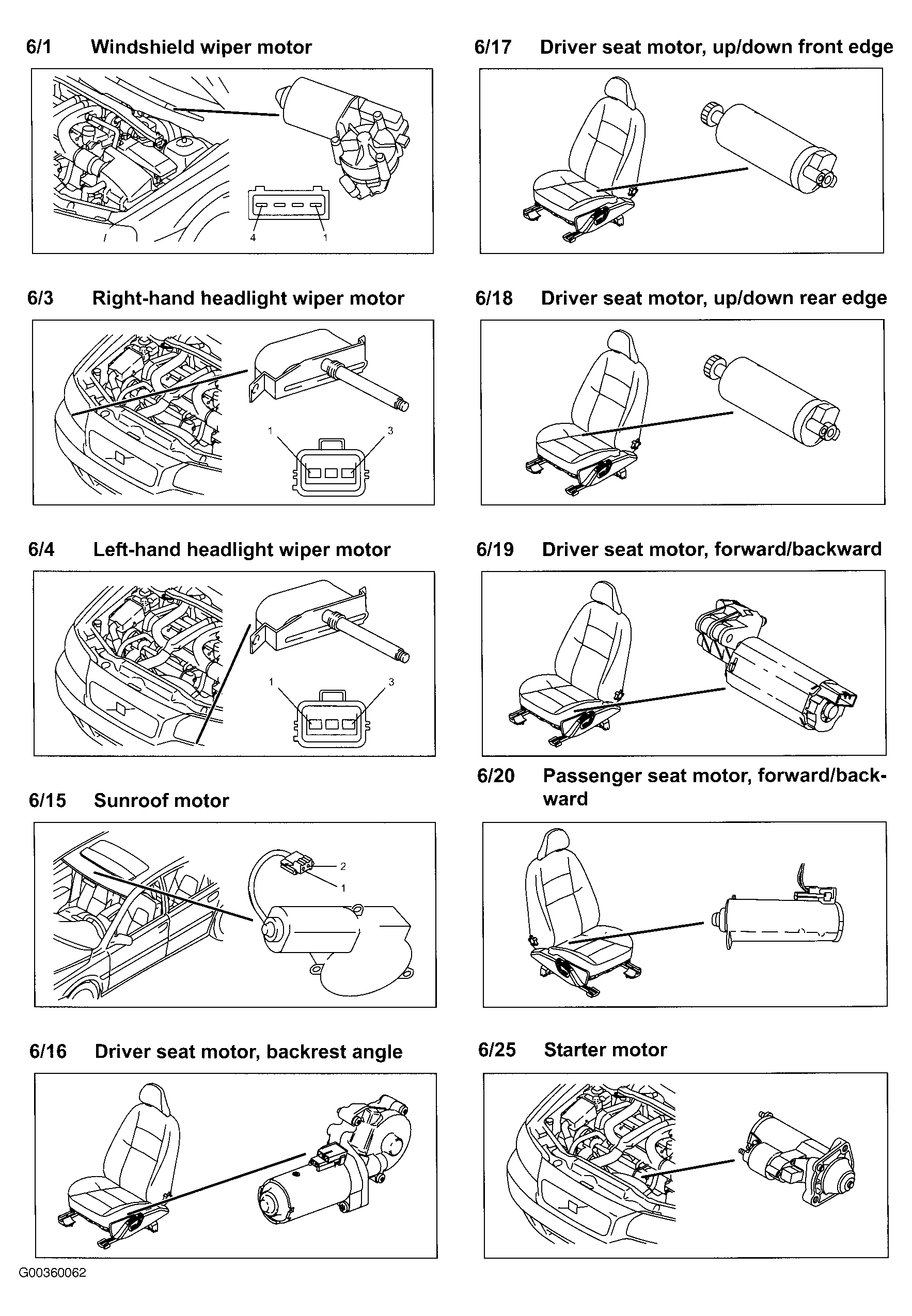

Fig 43: Components 6/1 To 6/25
G00360062Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 44: Components 6/26 To 6/48
G00360063Courtesy of VOLVO CARS OF NORTH AMERICA.

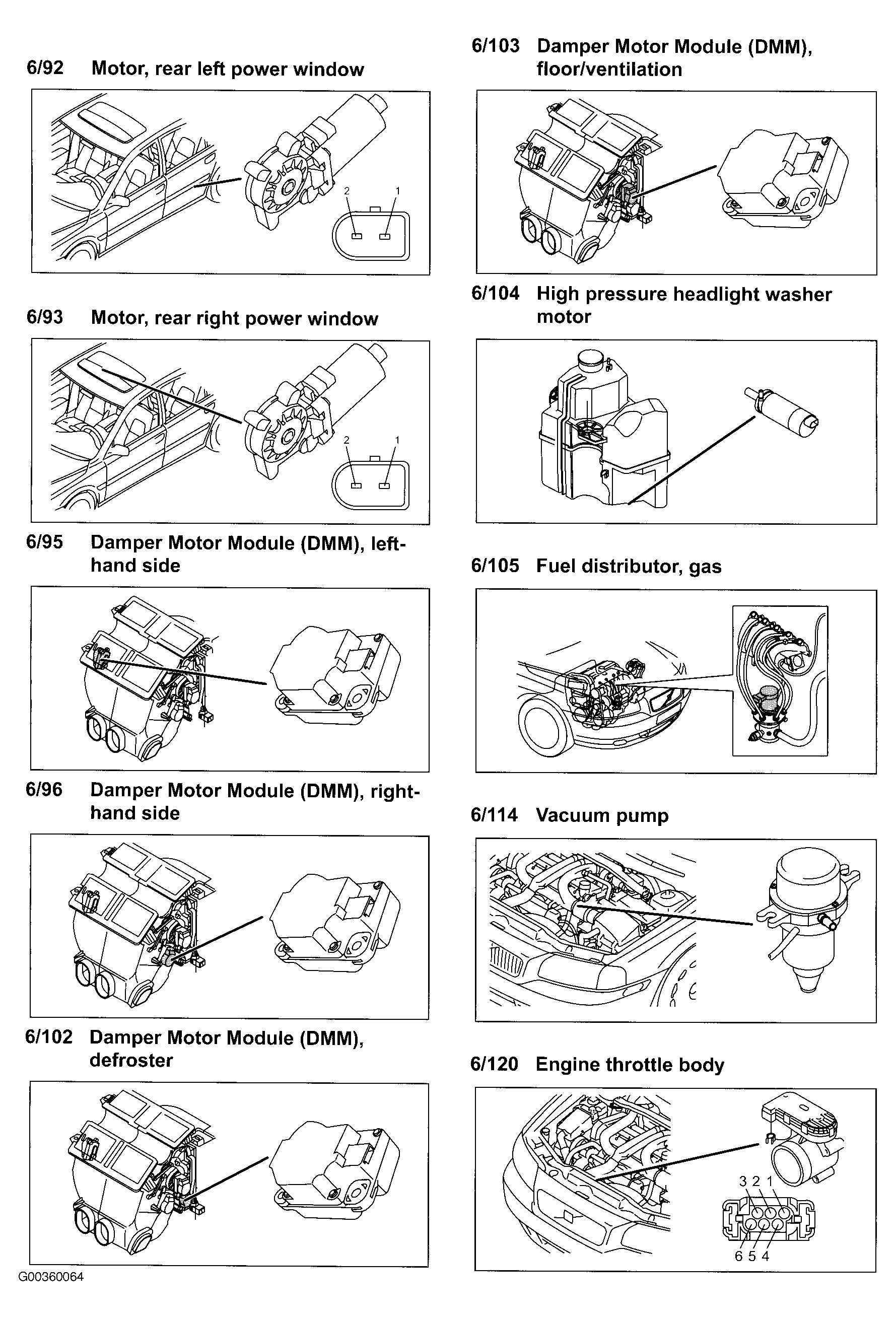

Fig 45: Components 6/92 To 6/120
G00360064Courtesy of VOLVO CARS OF NORTH AMERICA.

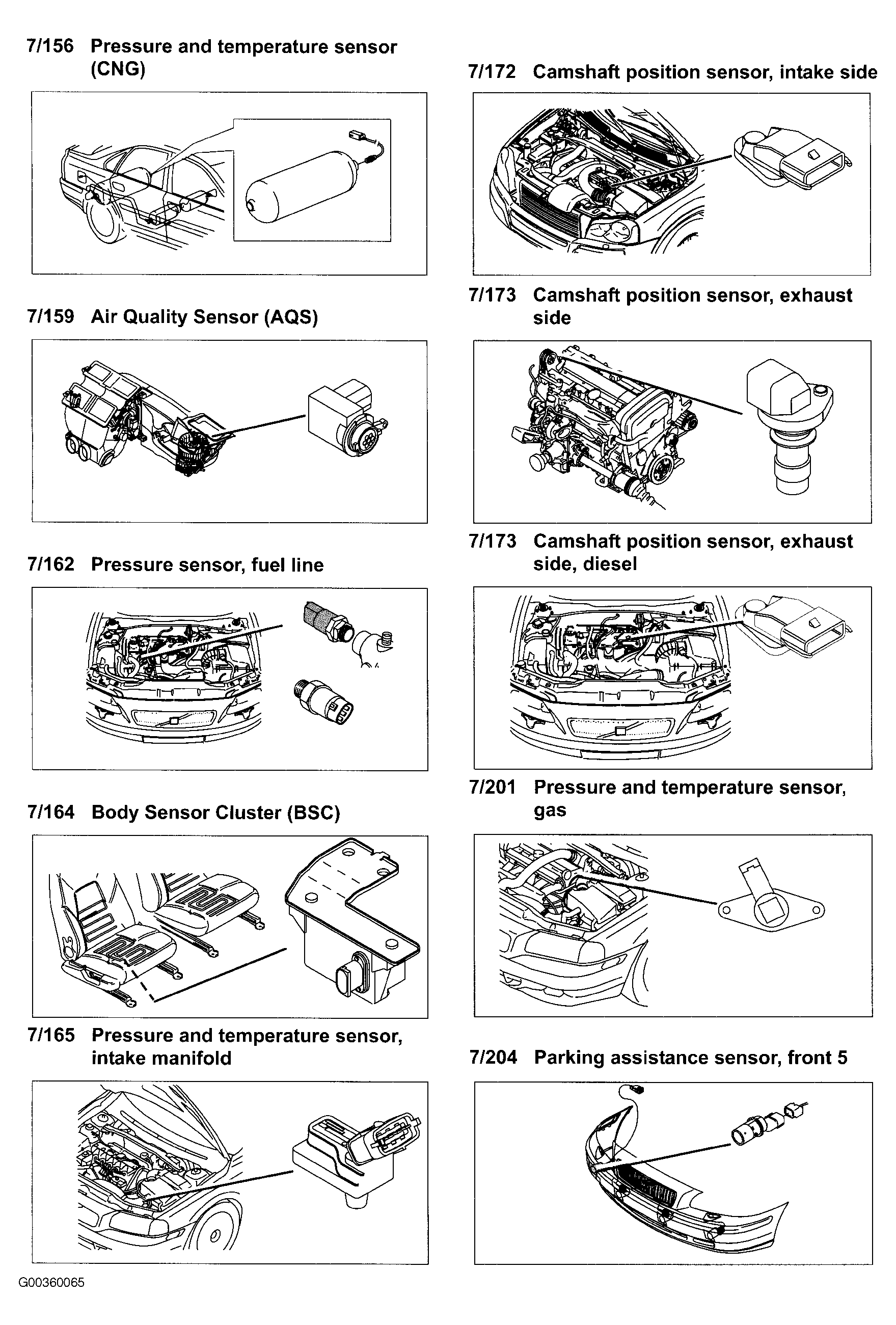

Fig 46: Components 7/156 To 7/204
G00360065Courtesy of VOLVO CARS OF NORTH AMERICA.

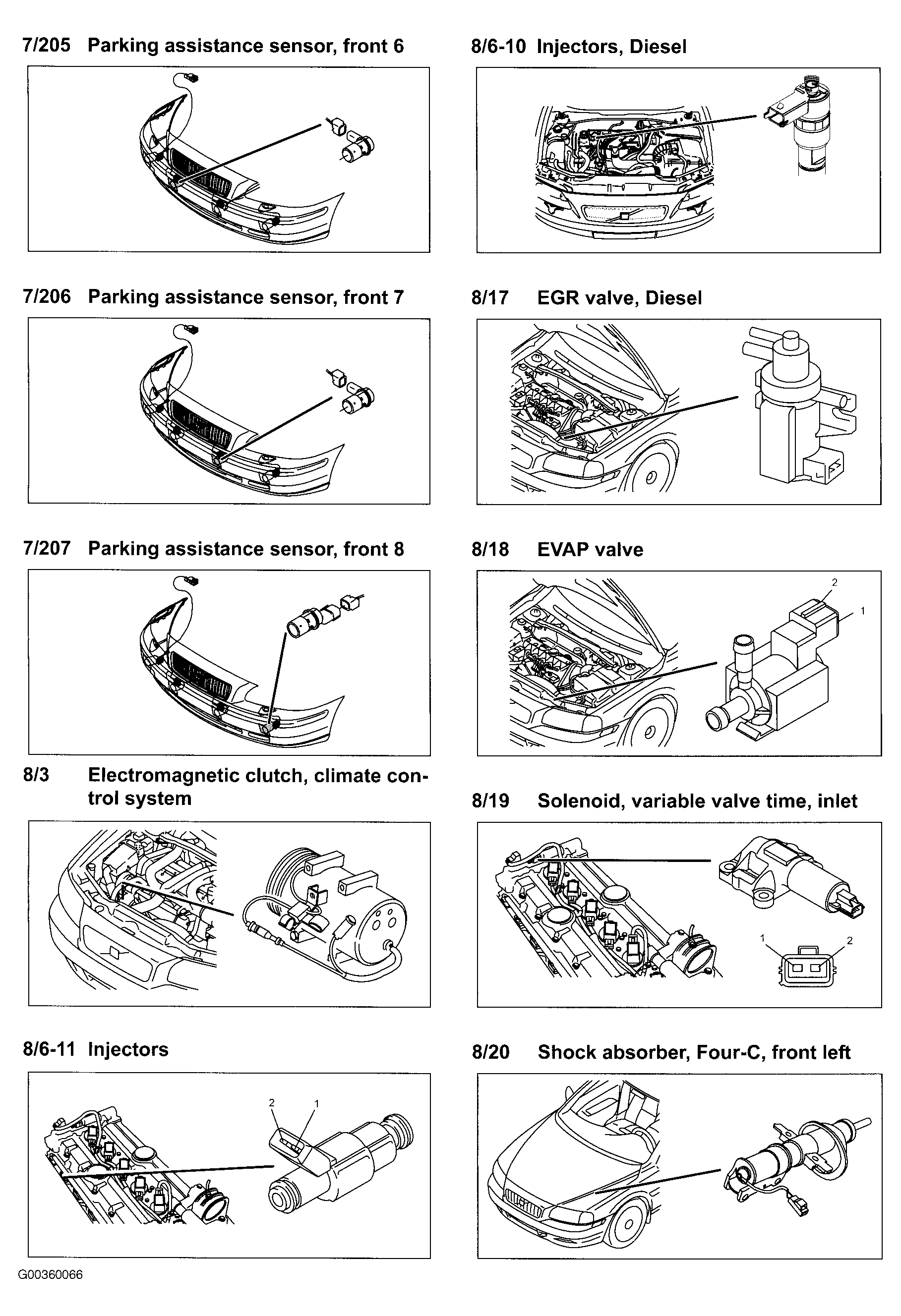

Fig 47: Components 7/205 To 8/20
G00360066Courtesy of VOLVO CARS OF NORTH AMERICA.

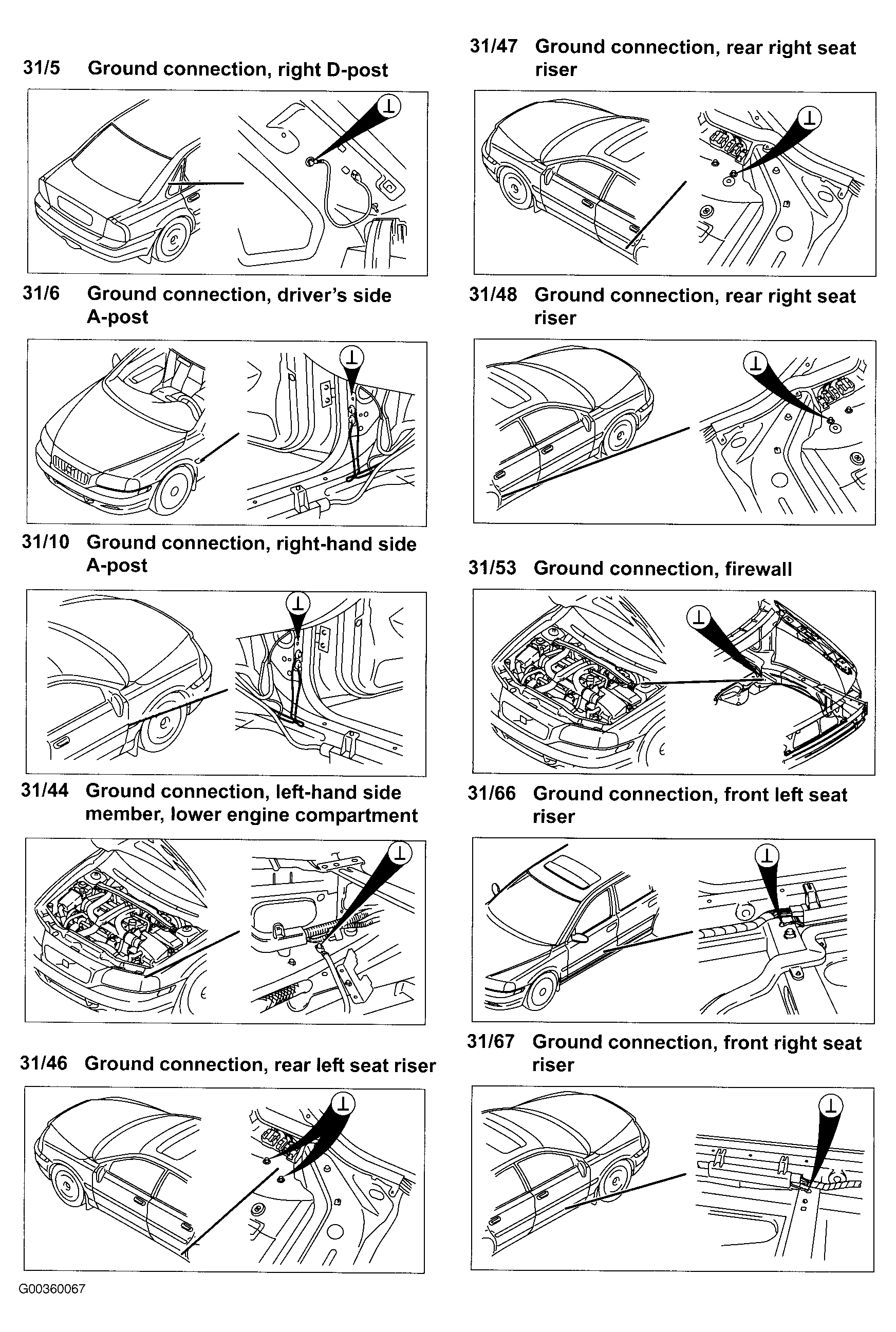

Fig 48: Components 31/5 To 31/67
G00360067Courtesy of VOLVO CARS OF NORTH AMERICA.

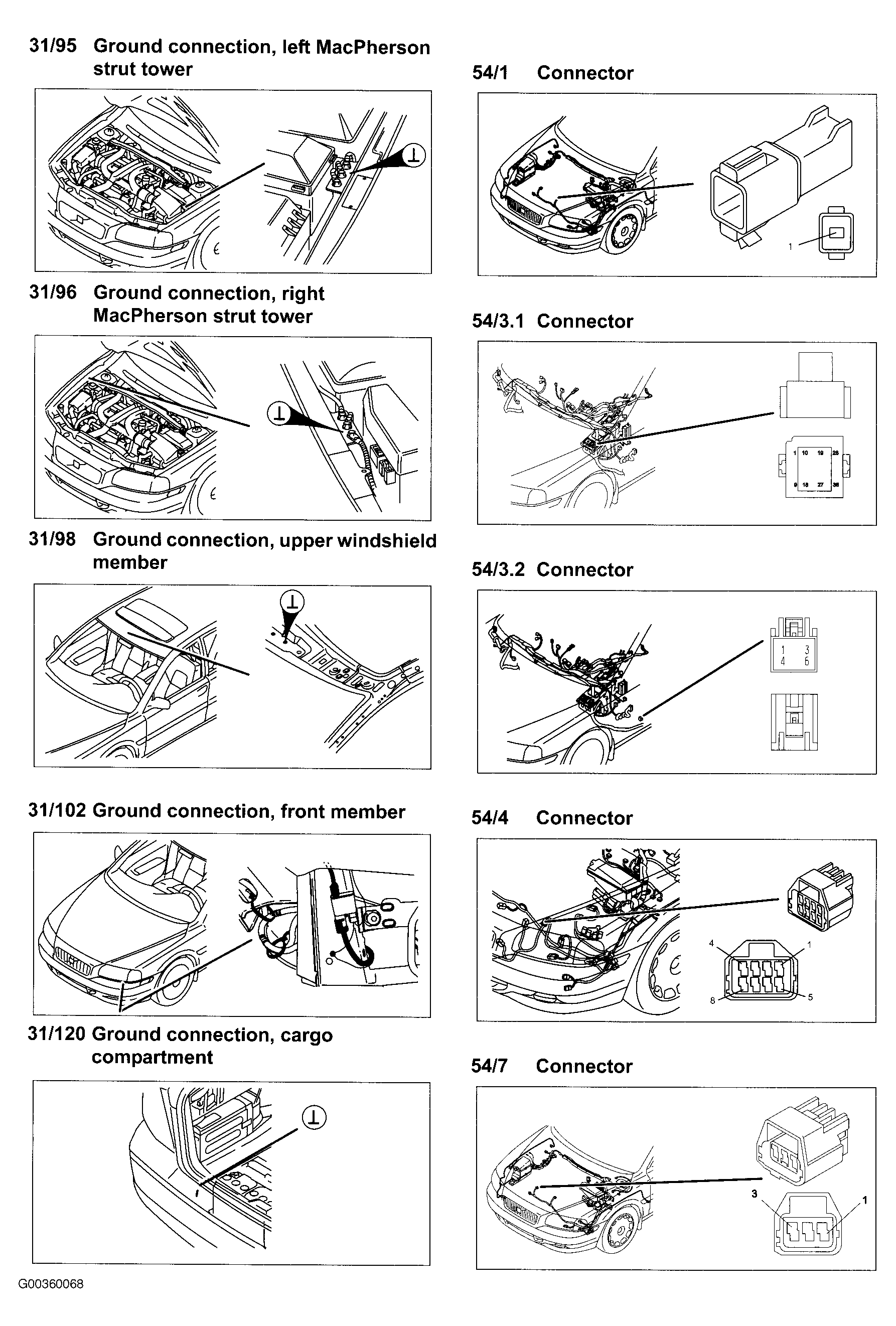

Fig 49: Components 31/95 To 54/7
G00360068Courtesy of VOLVO CARS OF NORTH AMERICA.

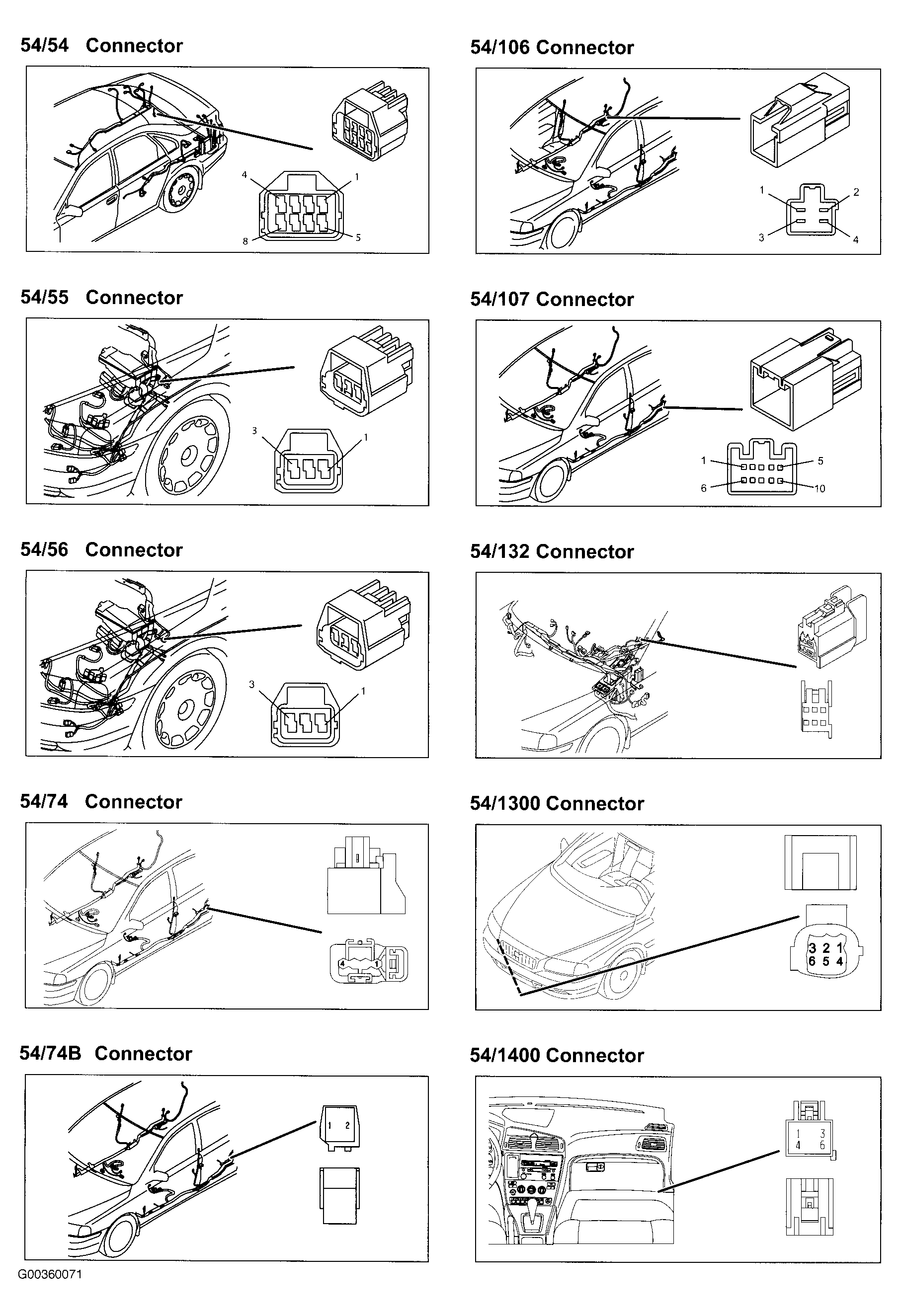

Fig 50: Components 54/54 To 54/1400
G00360071Courtesy of VOLVO CARS OF NORTH AMERICA.

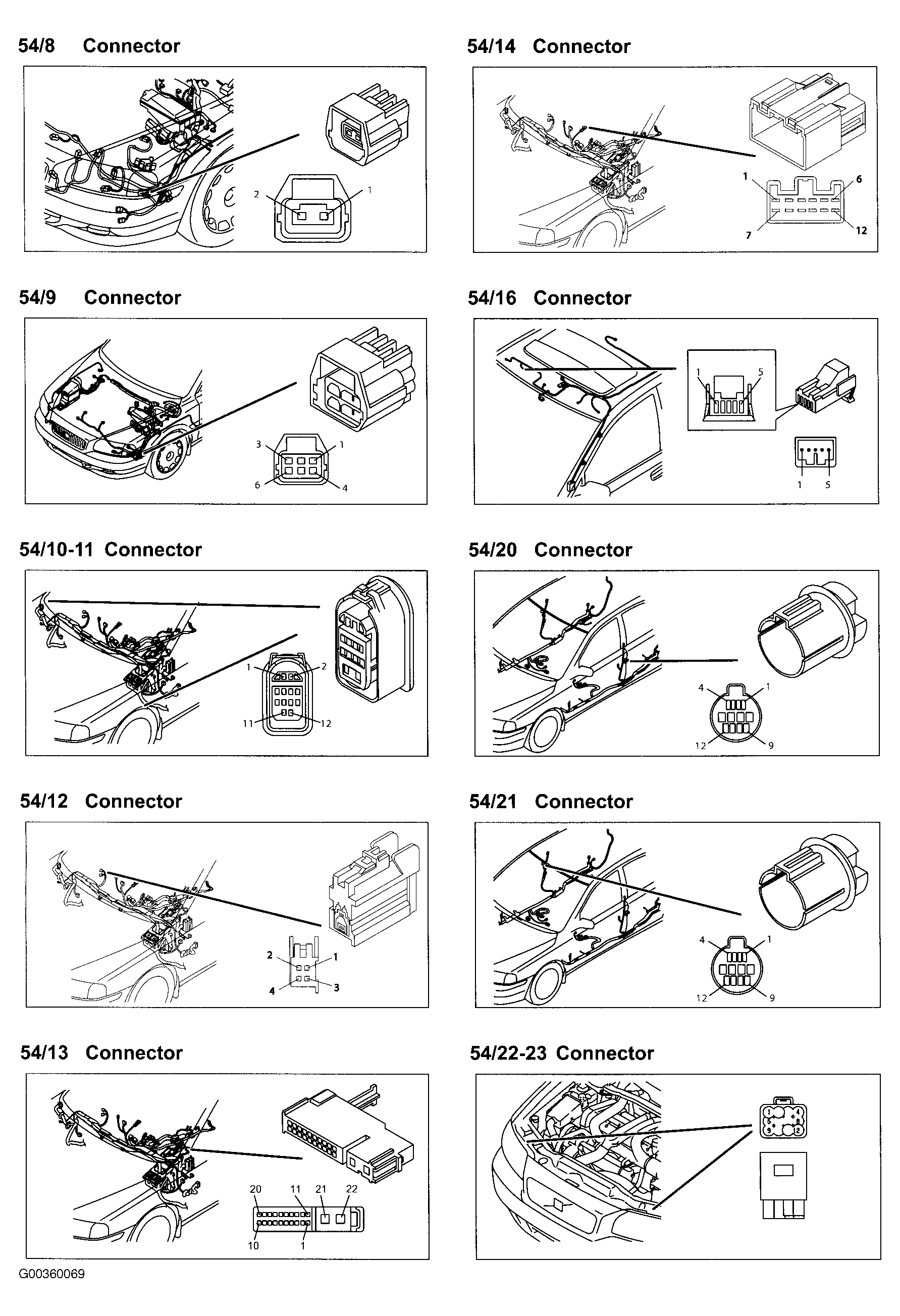

Fig 51: Components 54/8 To 54/23
G00360069Courtesy of VOLVO CARS OF NORTH AMERICA.

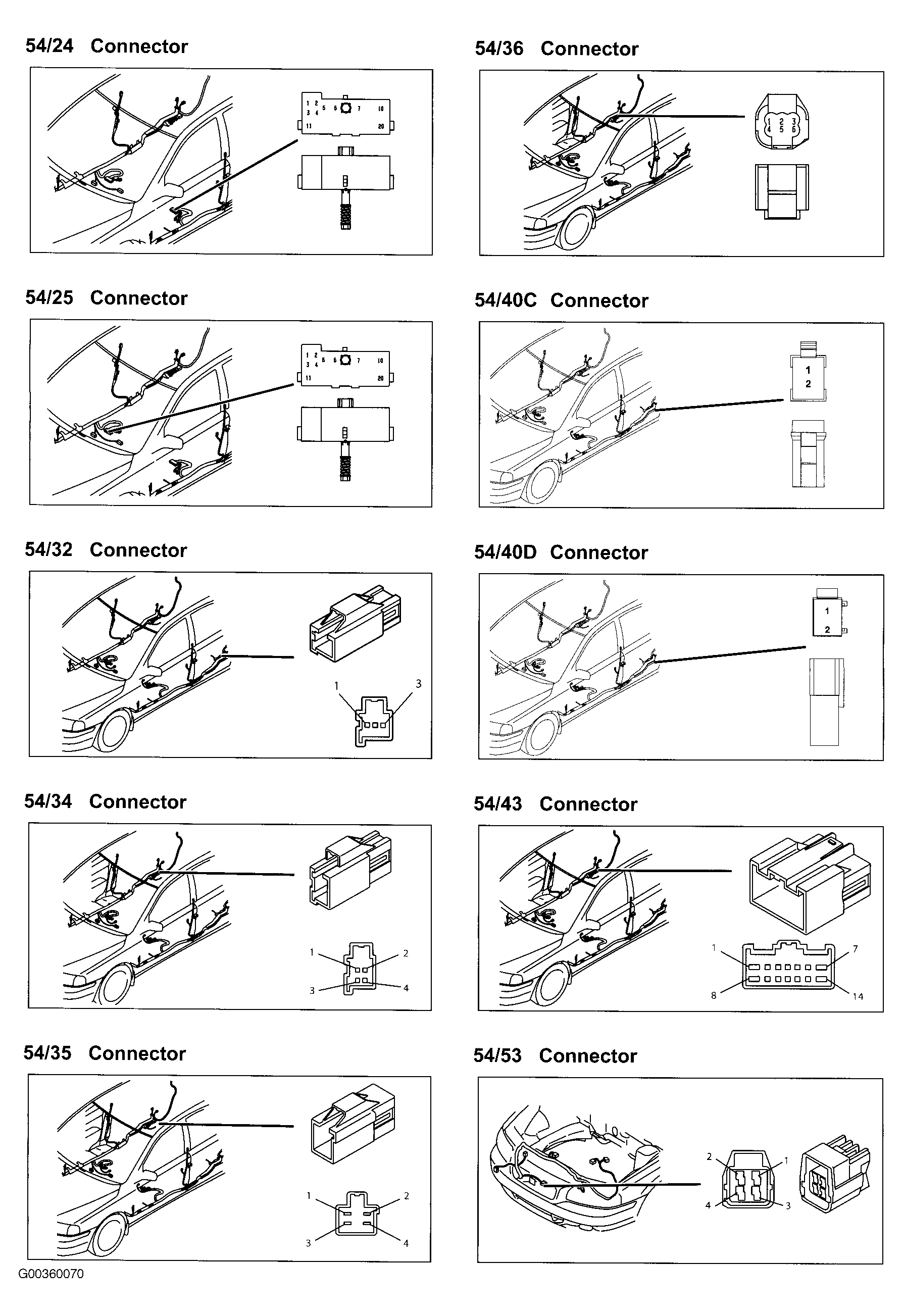

Fig 52: Components 54/24 To 54/53
G00360070Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 53: Vehicle Overview
G00360072Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 54: Rear Of Vehicle
G00360073Courtesy of VOLVO CARS OF NORTH AMERICA.
