Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Engine (Non-Turbo)
Courtesy of VOLVO CARS OF NORTH AMERICA.

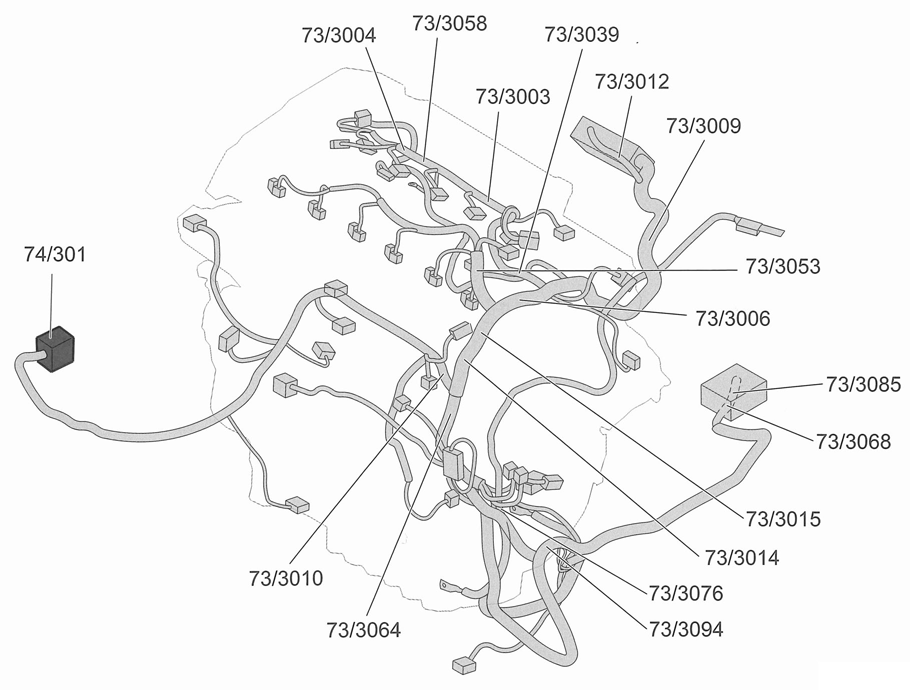

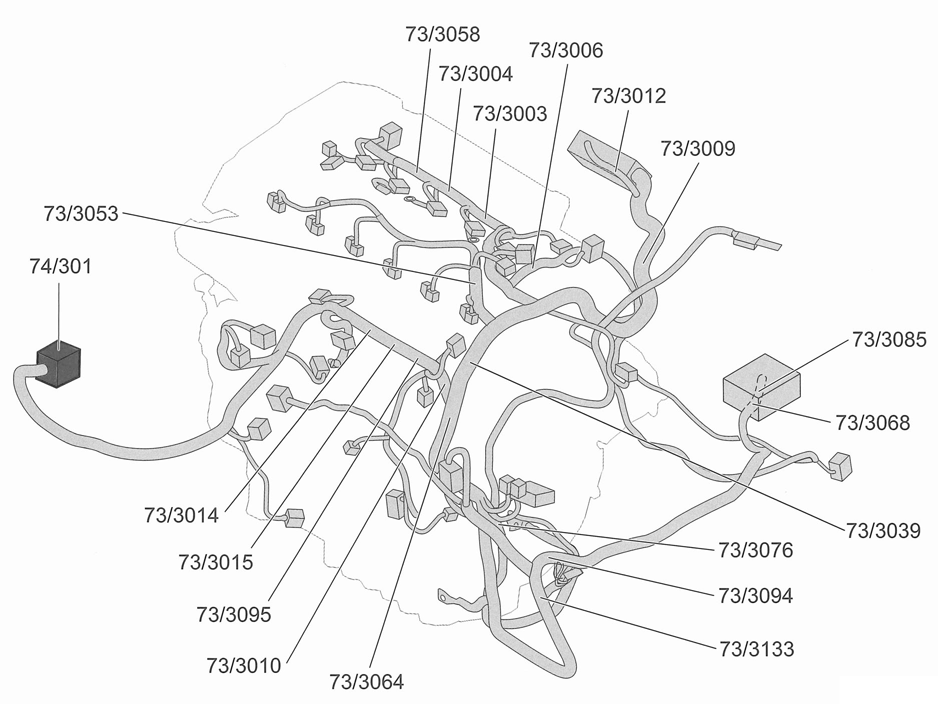

Fig 2: Engine (Turbo)
Courtesy of VOLVO CARS OF NORTH AMERICA.

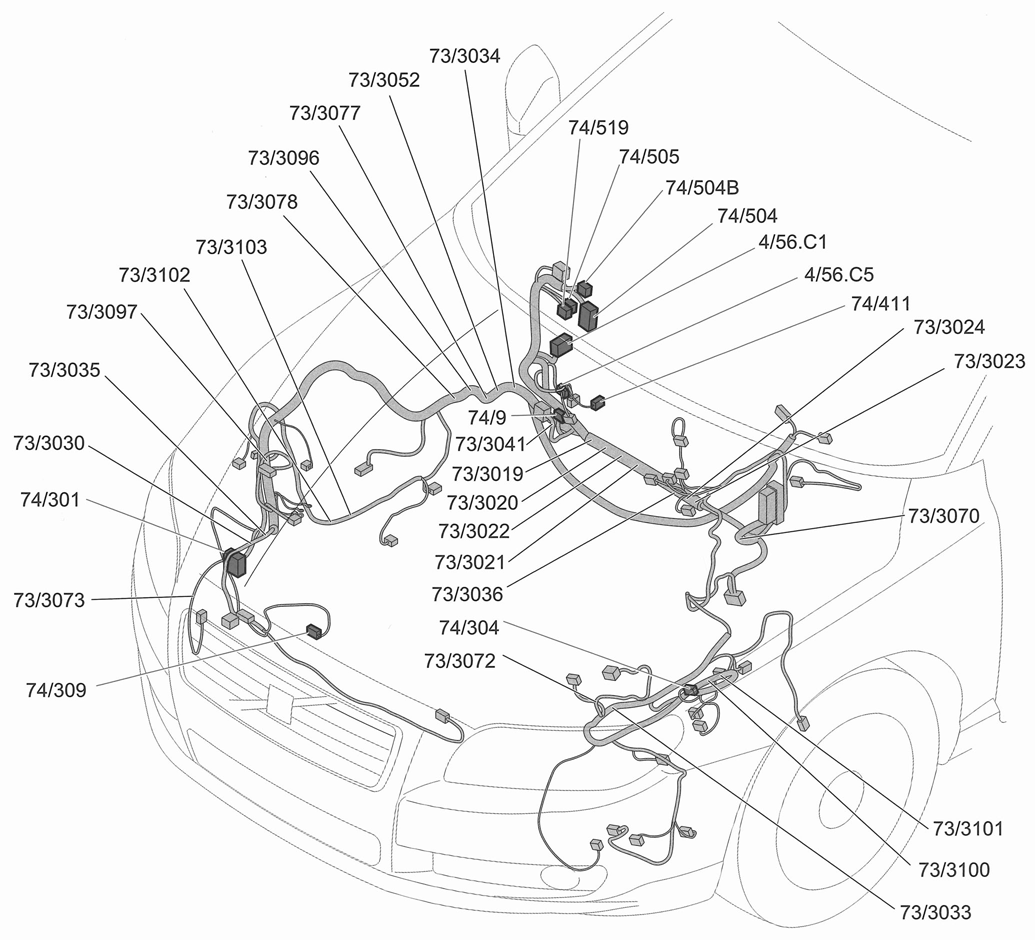

Fig 3: Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

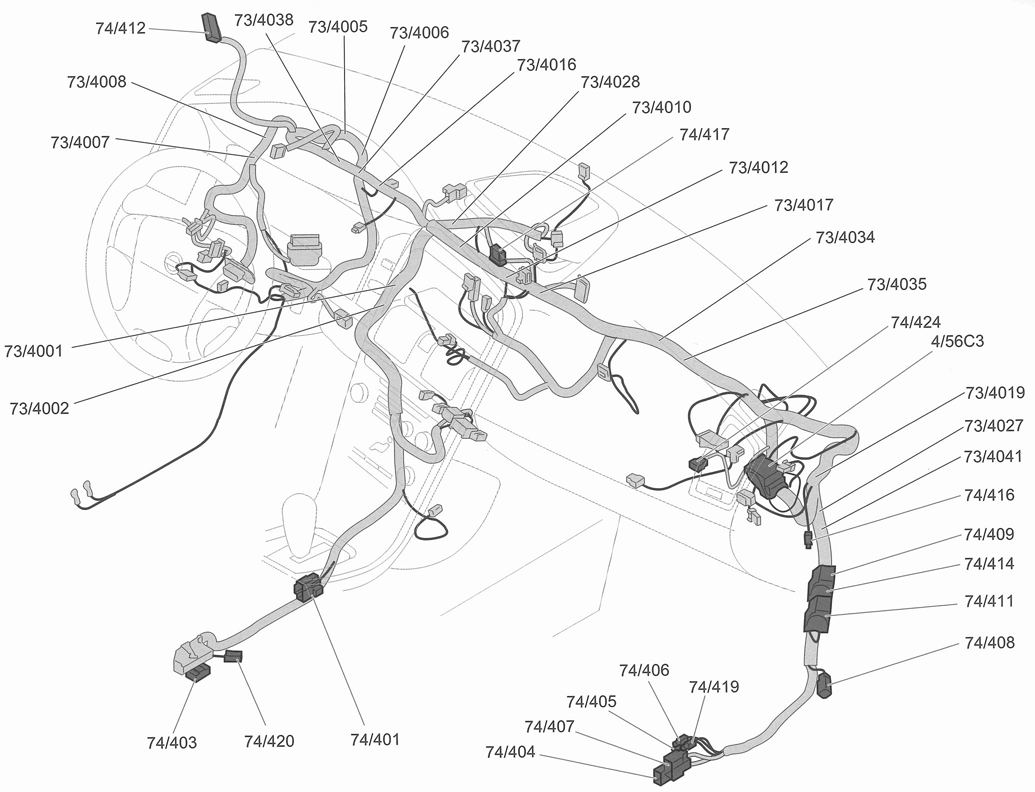

Fig 4: Dash & Center Console
Courtesy of VOLVO CARS OF NORTH AMERICA.

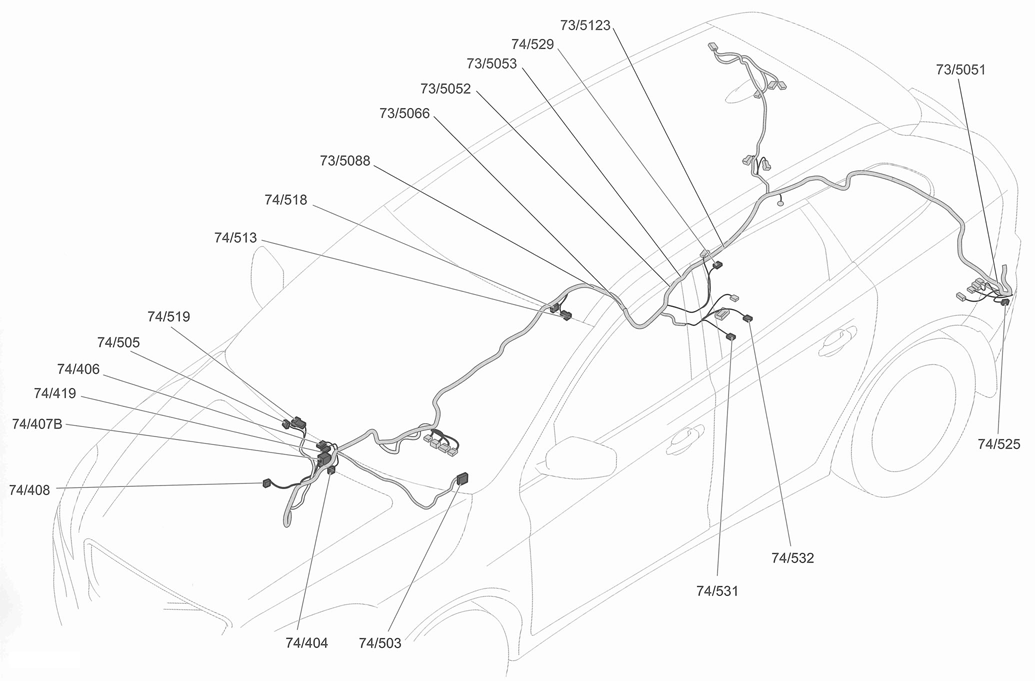

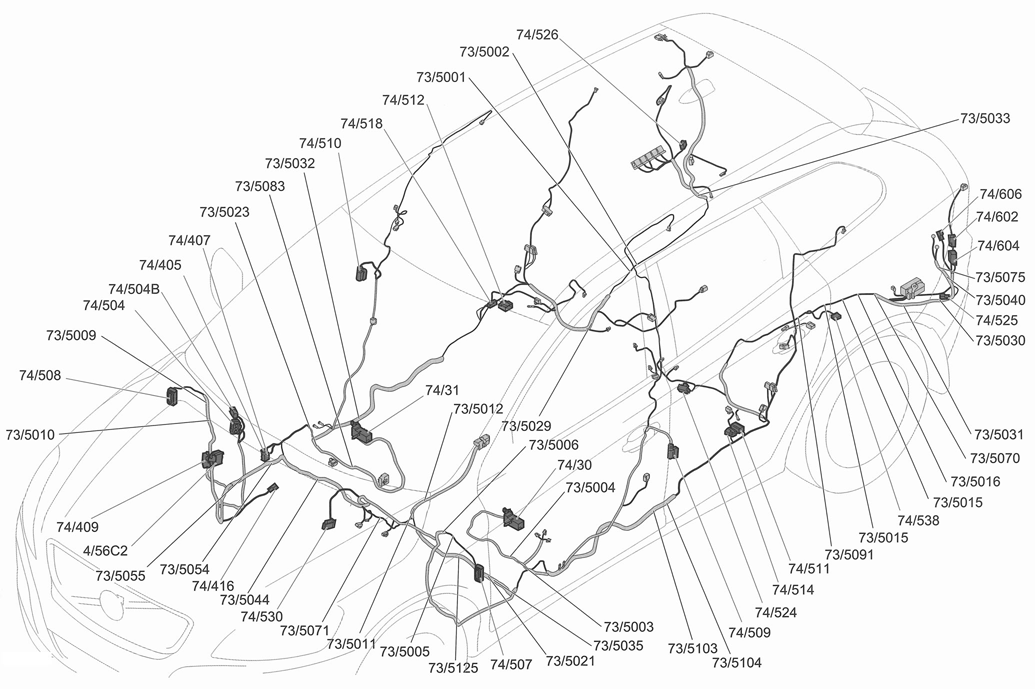

Fig 5: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 6: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.

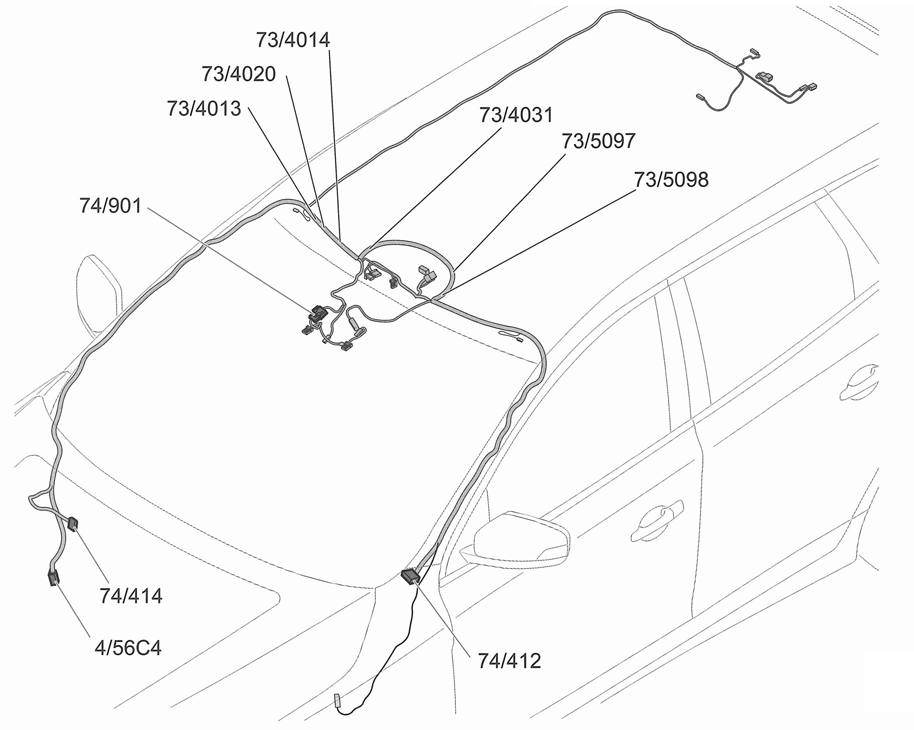

Fig 7: Roof
Courtesy of VOLVO CARS OF NORTH AMERICA.

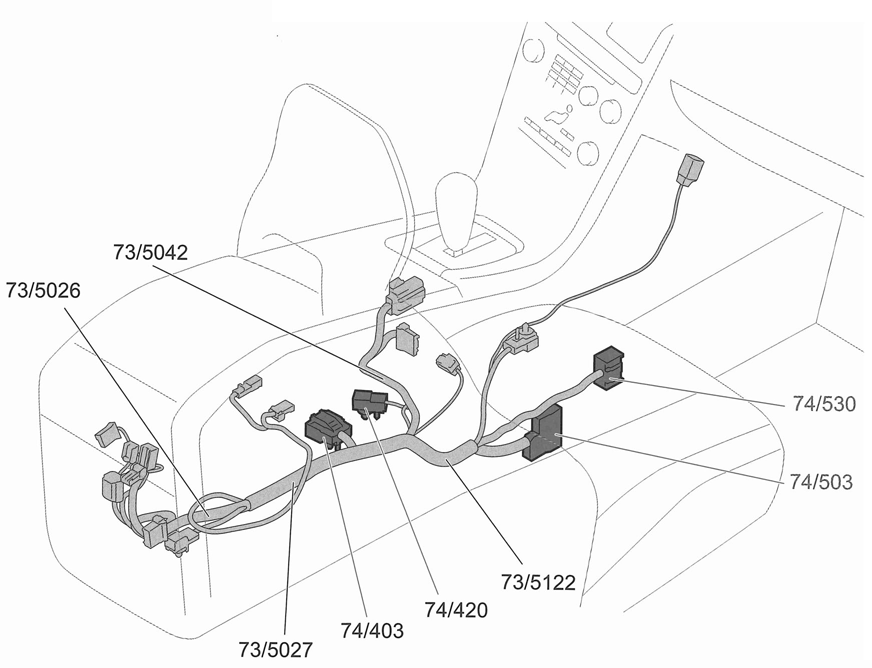

Fig 8: Center Console
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 9: Center Console
Courtesy of VOLVO CARS OF NORTH AMERICA.

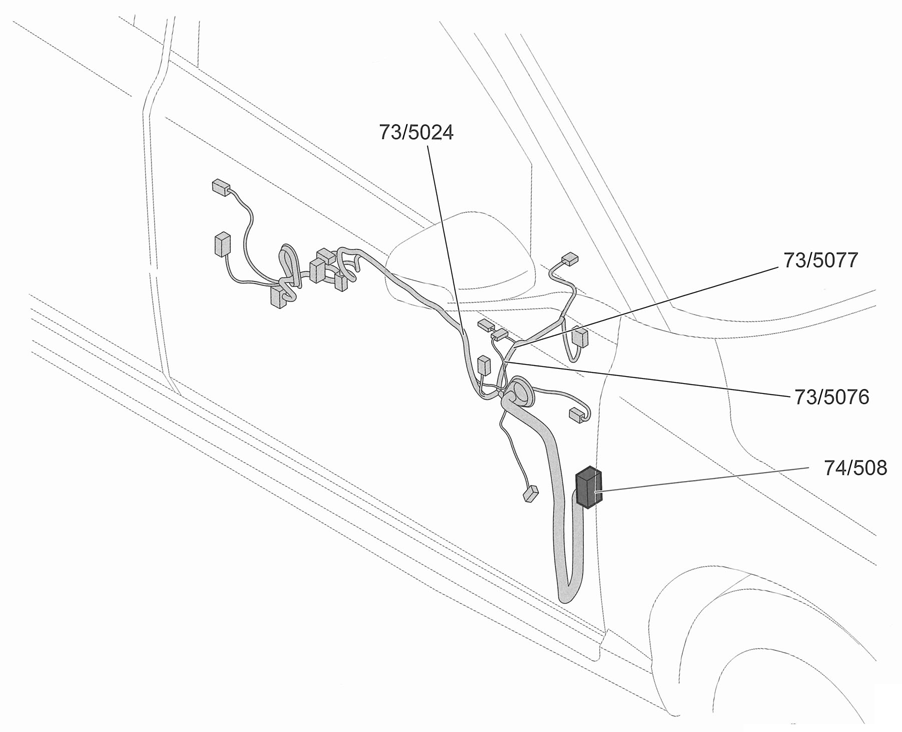

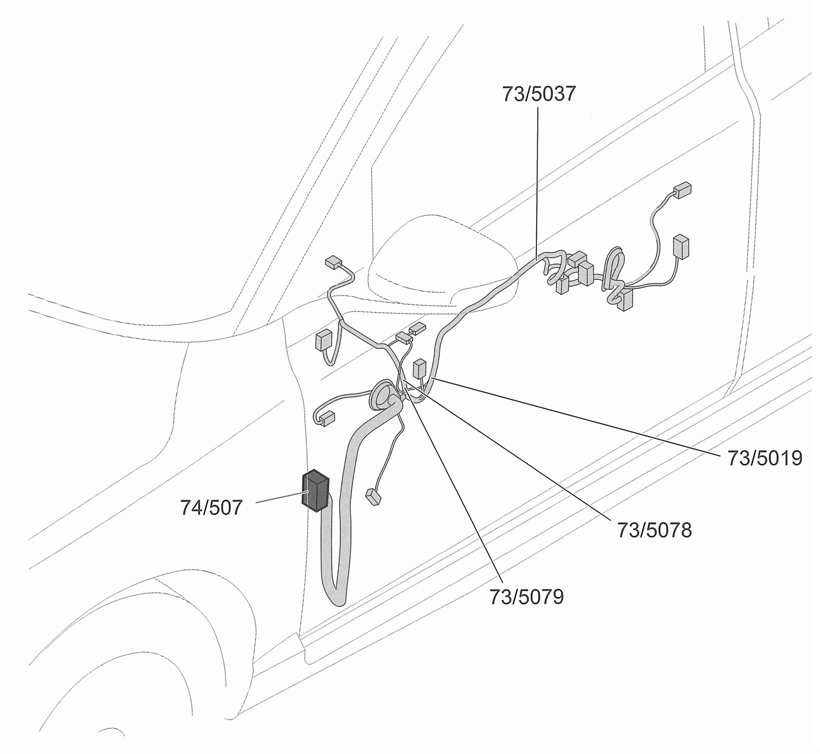

Fig 10: Driver's Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

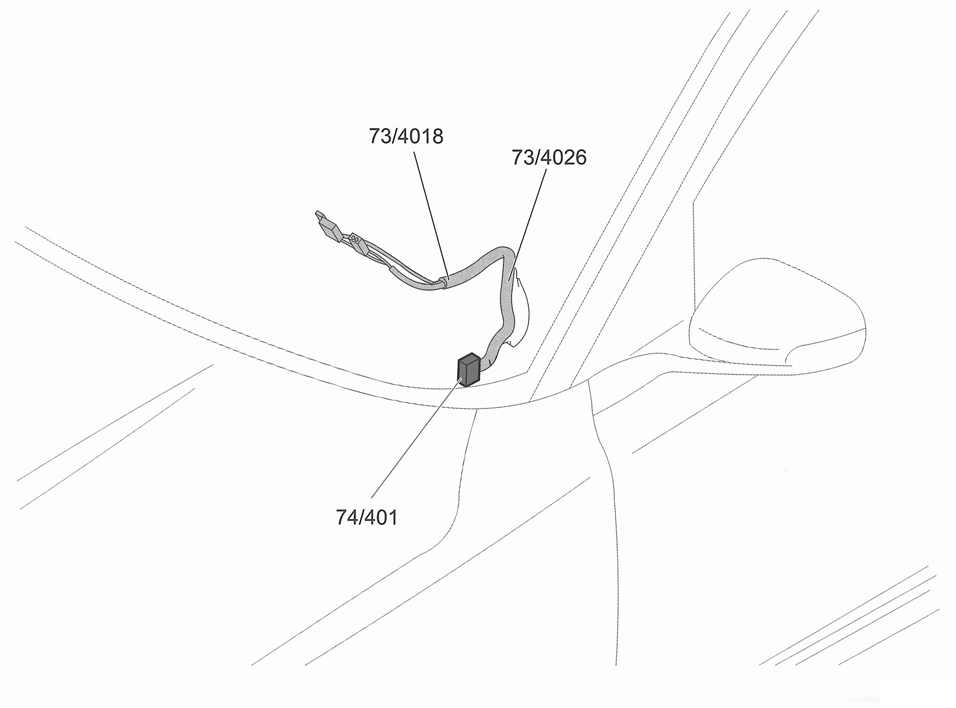

Fig 11: Front Passenger's Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

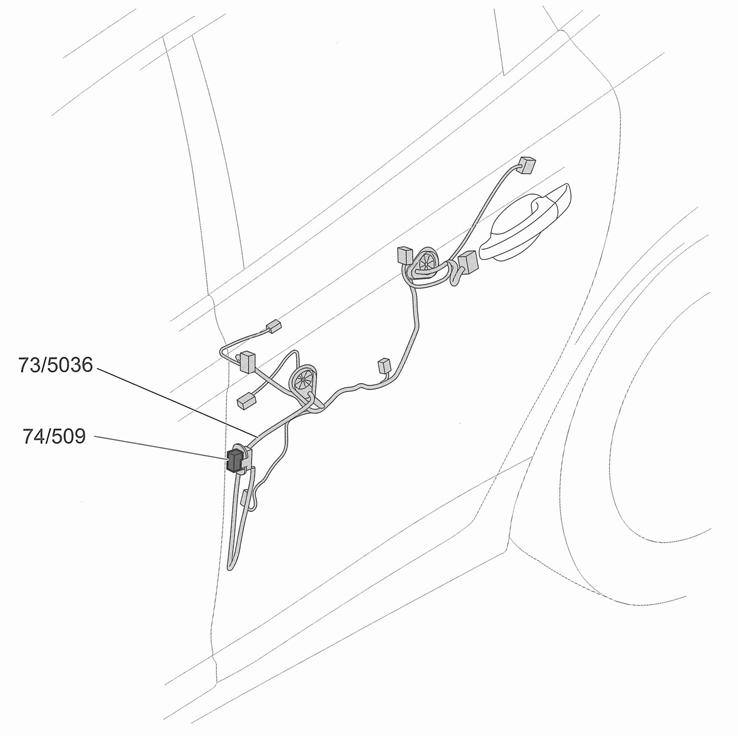

Fig 12: Left Rear Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

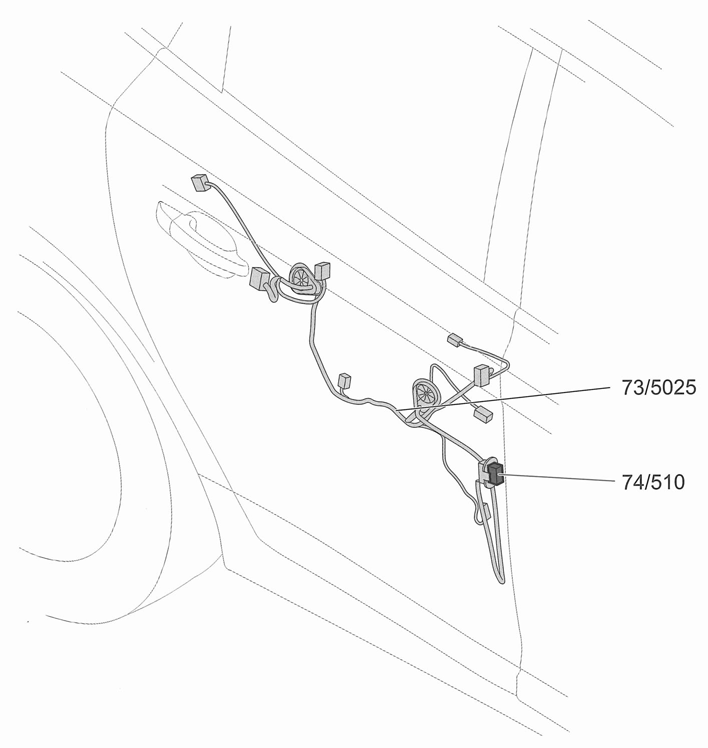

Fig 13: Right Rear Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

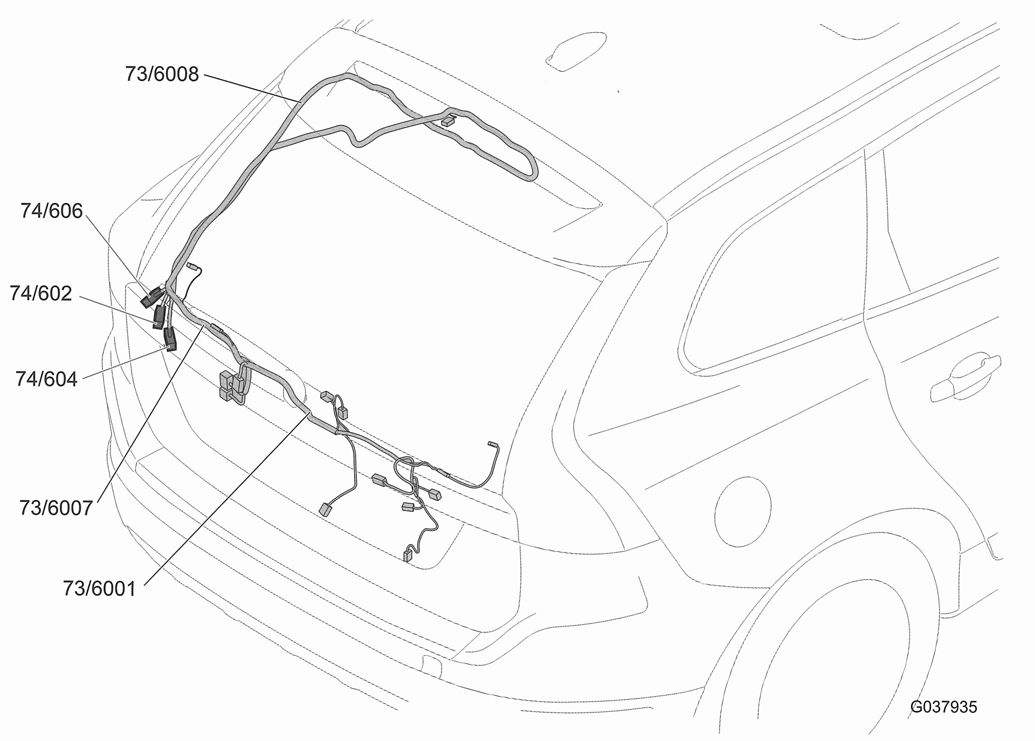

Fig 14: Tailgate
Courtesy of VOLVO CARS OF NORTH AMERICA.

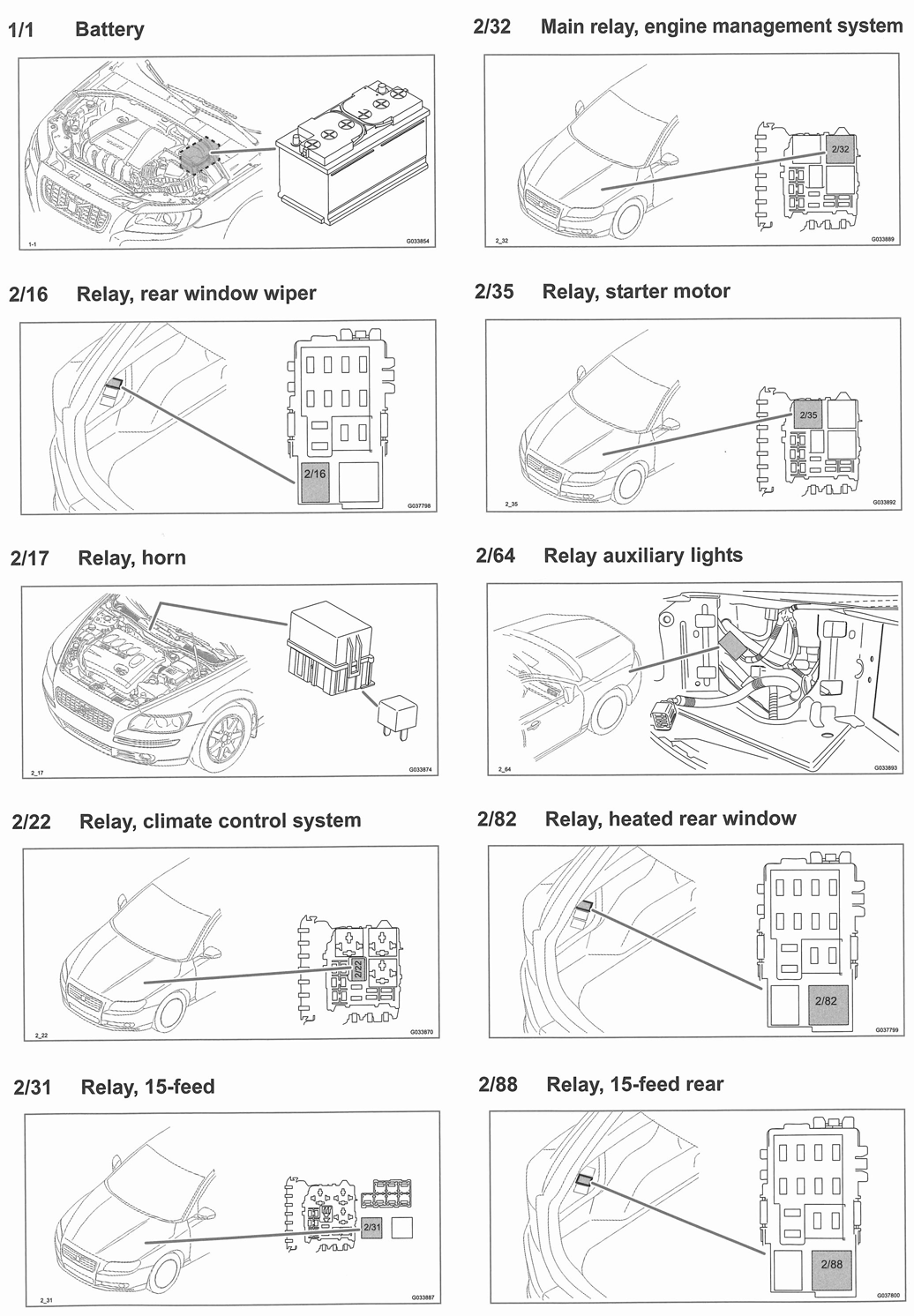

Fig 15: Components (1/1 To 2/88)
Courtesy of VOLVO CARS OF NORTH AMERICA.

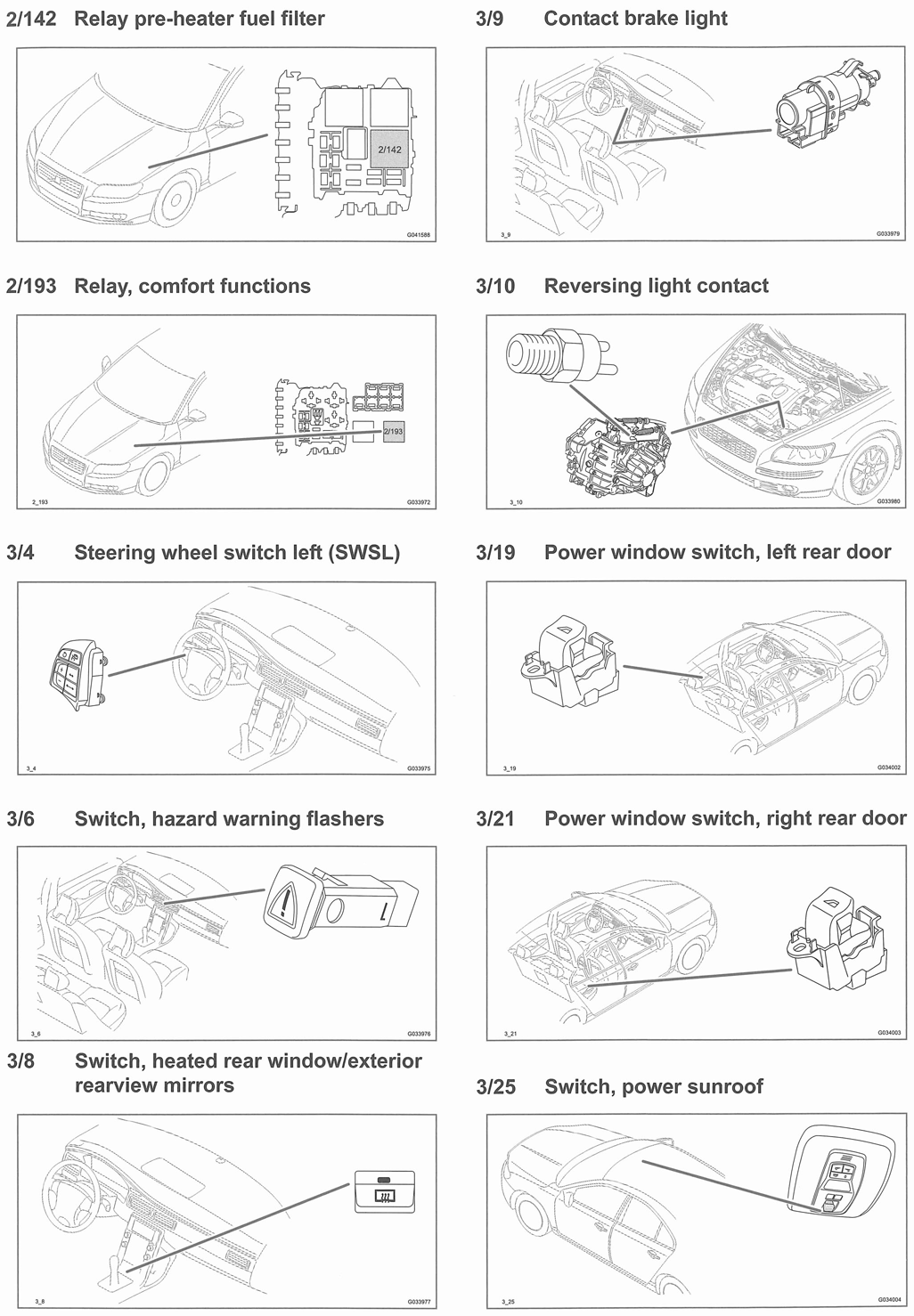

Fig 16: Components (2/142 To 3/25)
Courtesy of VOLVO CARS OF NORTH AMERICA.

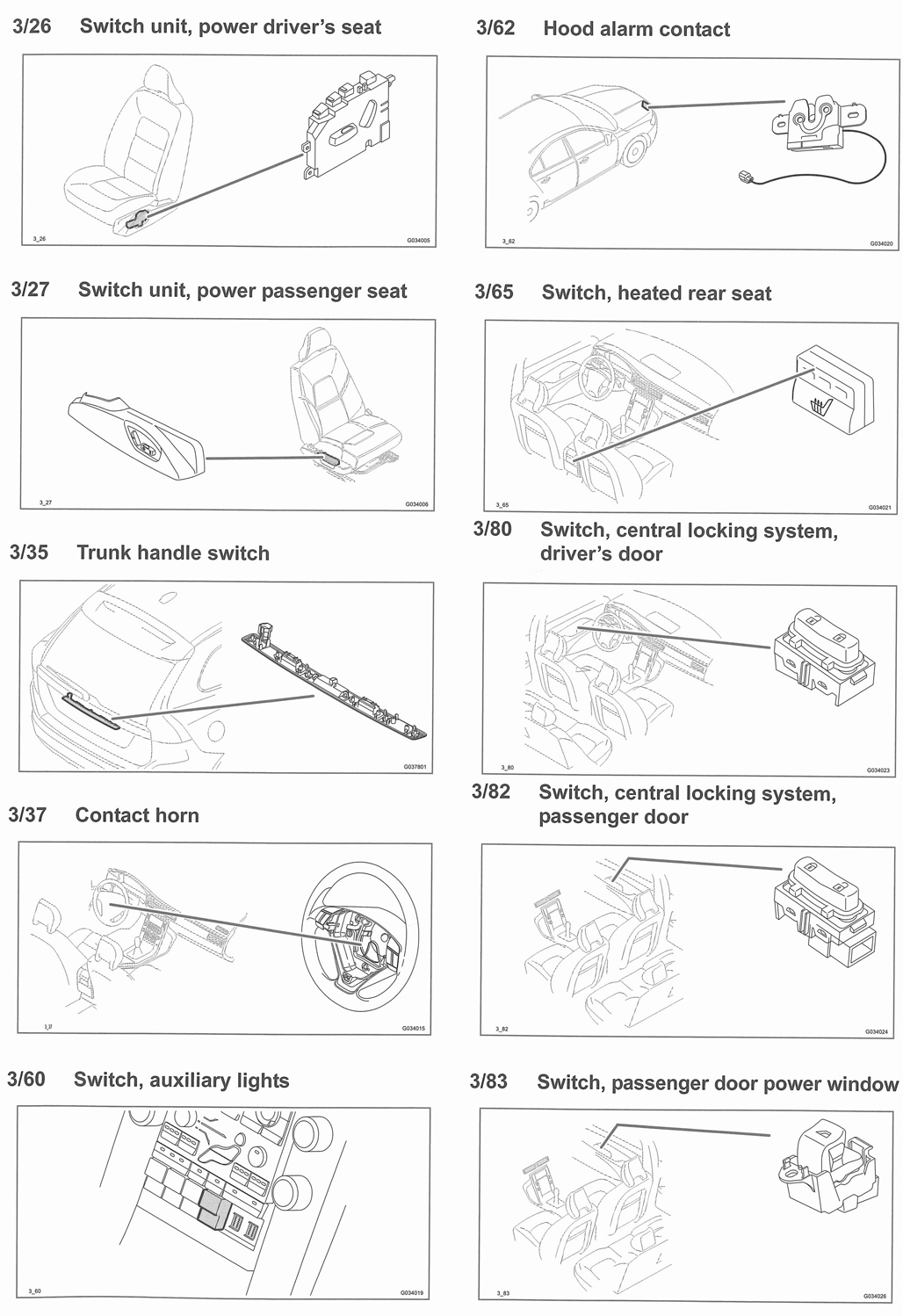

Fig 17: Components (3/26 To 3/83)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 18: Components (3/93 To 3/130)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 19: Components (3/131 To 3/225)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 20: Components (3/255 To 3/281)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 21: Components (3/282 To 4/28)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 22: Components (3/31 To 4/56:C4)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 23: Components (4/56:C5 To 4/93)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 24: Components (4/99 To 4/119.2)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 25: Components (4/120 To 6/19)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 26: Components (6/20 To 6/38)
Courtesy of VOLVO CARS OF NORTH AMERICA.

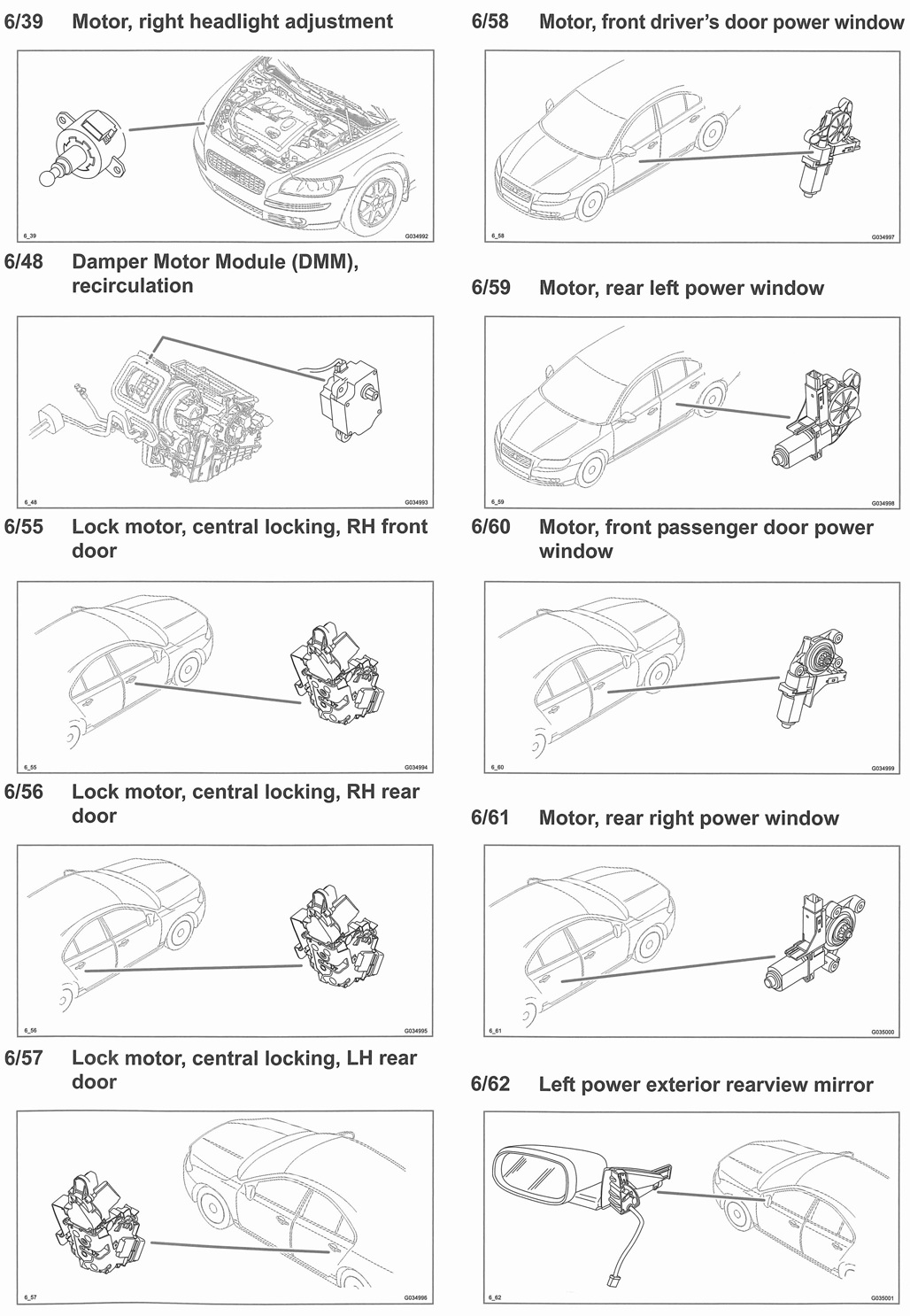

Fig 27: Components (6/39 To 6/62)
Courtesy of VOLVO CARS OF NORTH AMERICA.

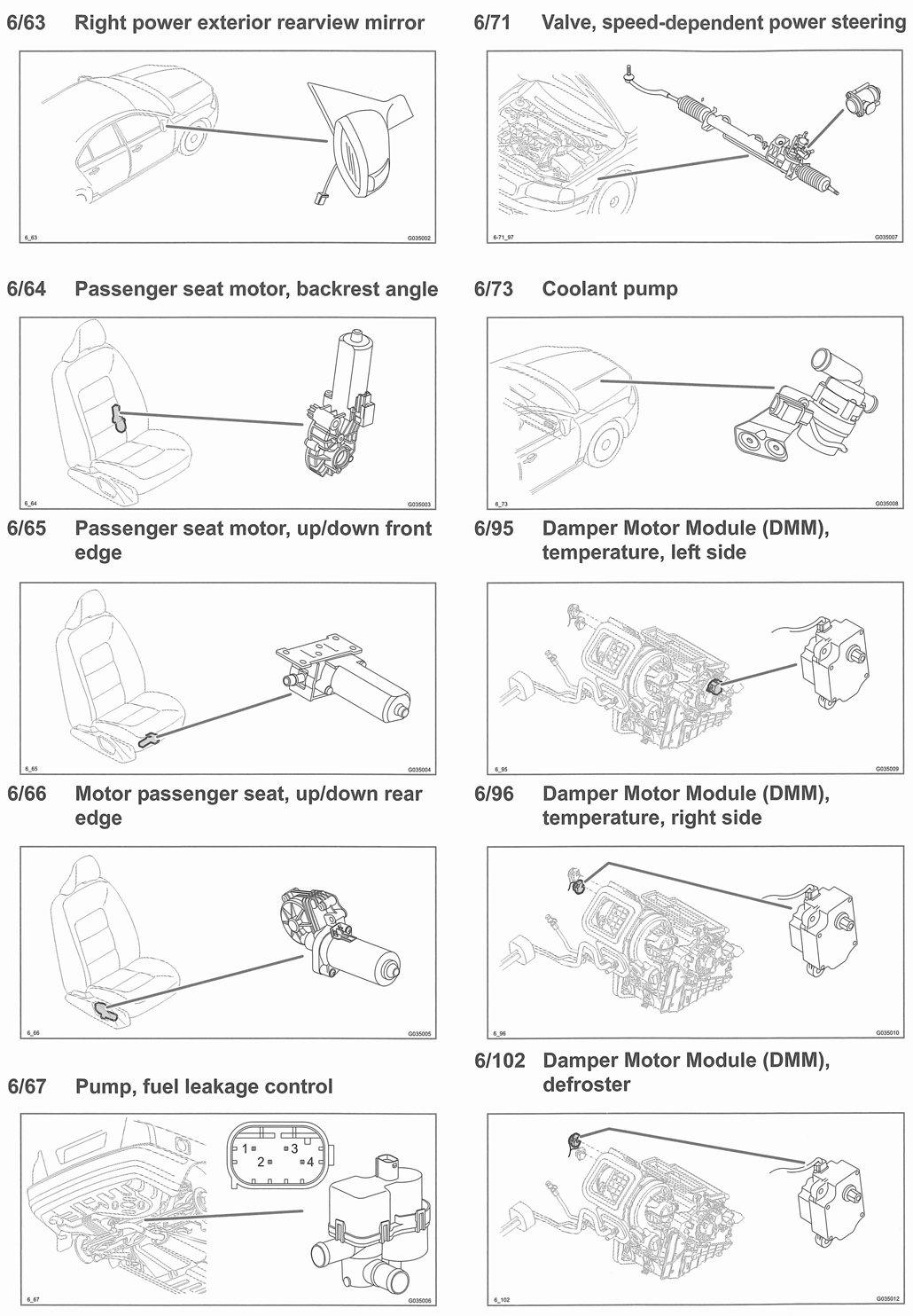

Fig 28: Components (6/63 To 6/102)
Courtesy of VOLVO CARS OF NORTH AMERICA.

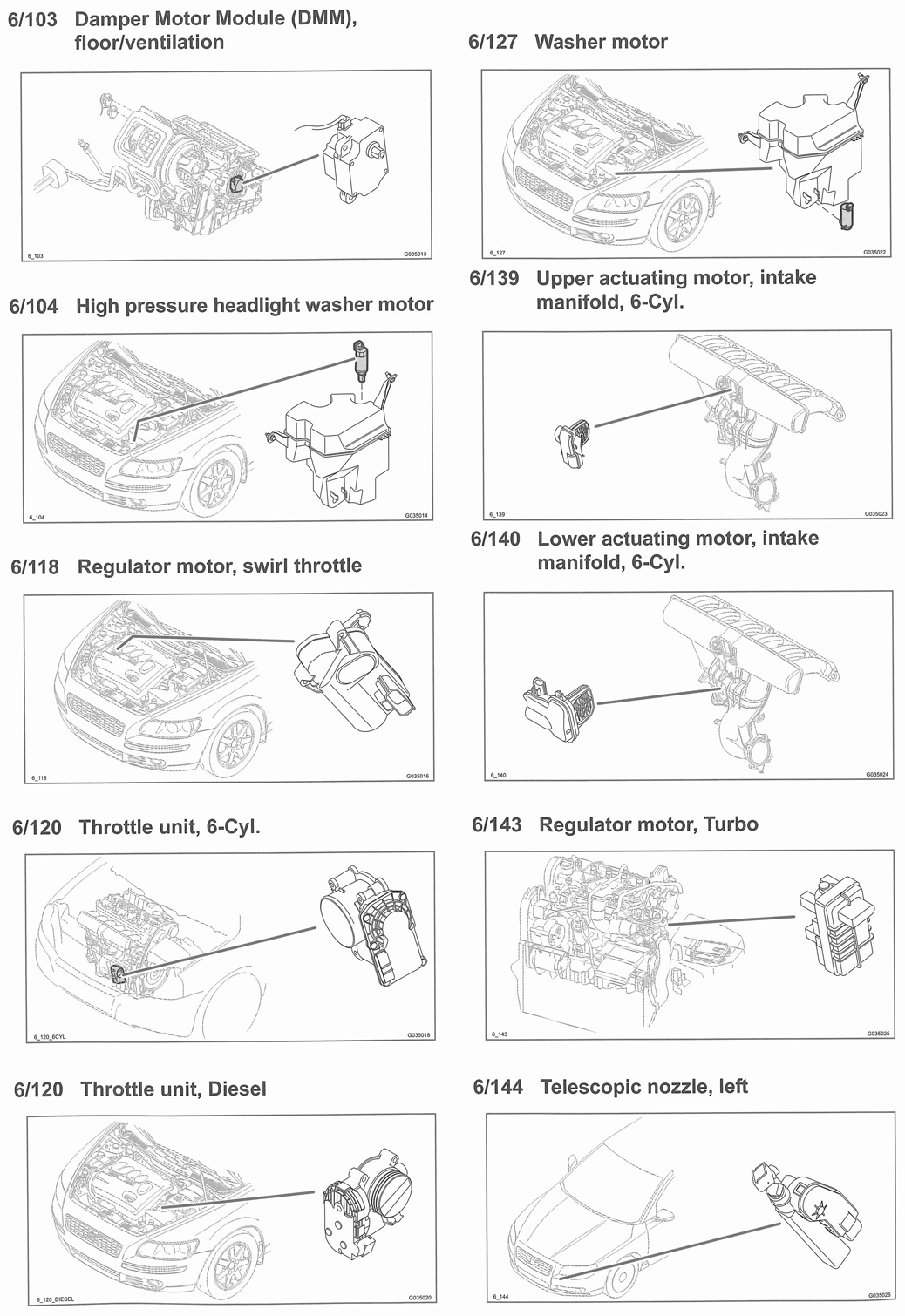

Fig 29: Components (6/103 To 6/144)
Courtesy of VOLVO CARS OF NORTH AMERICA.

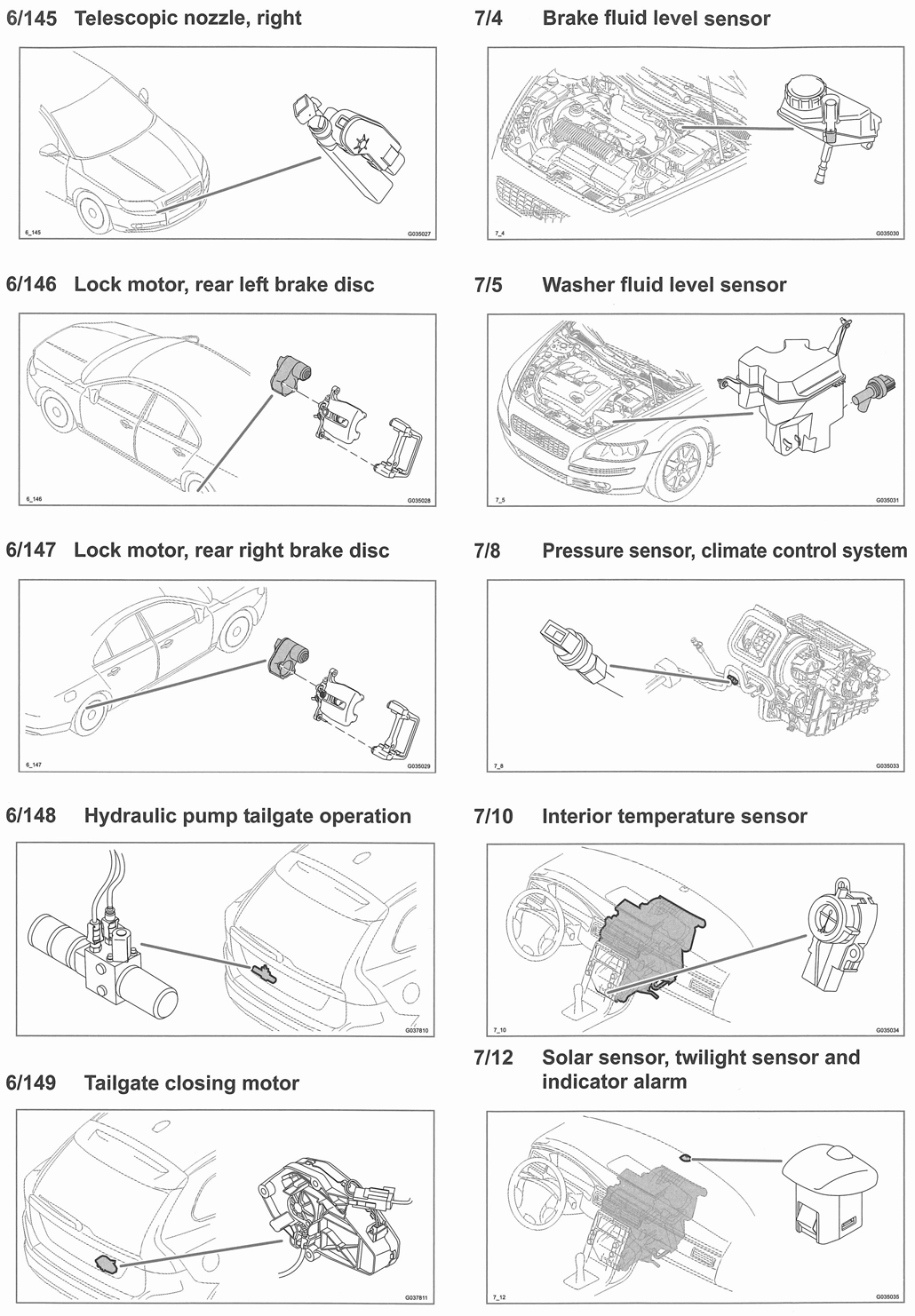

Fig 30: Components (6/145 To 7/12)
Courtesy of VOLVO CARS OF NORTH AMERICA.

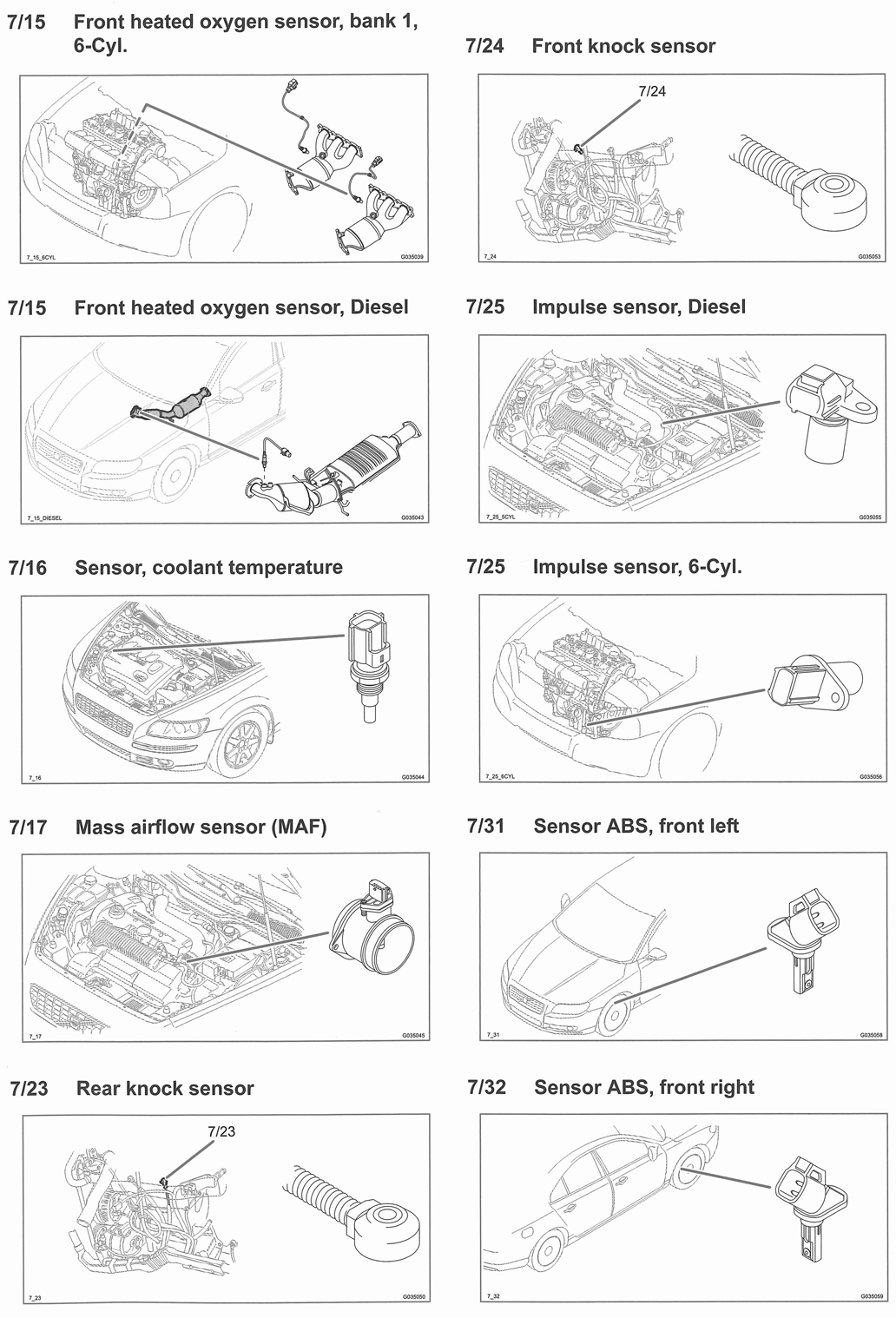

Fig 31: Components (7/15 To 7/32)
Courtesy of VOLVO CARS OF NORTH AMERICA.

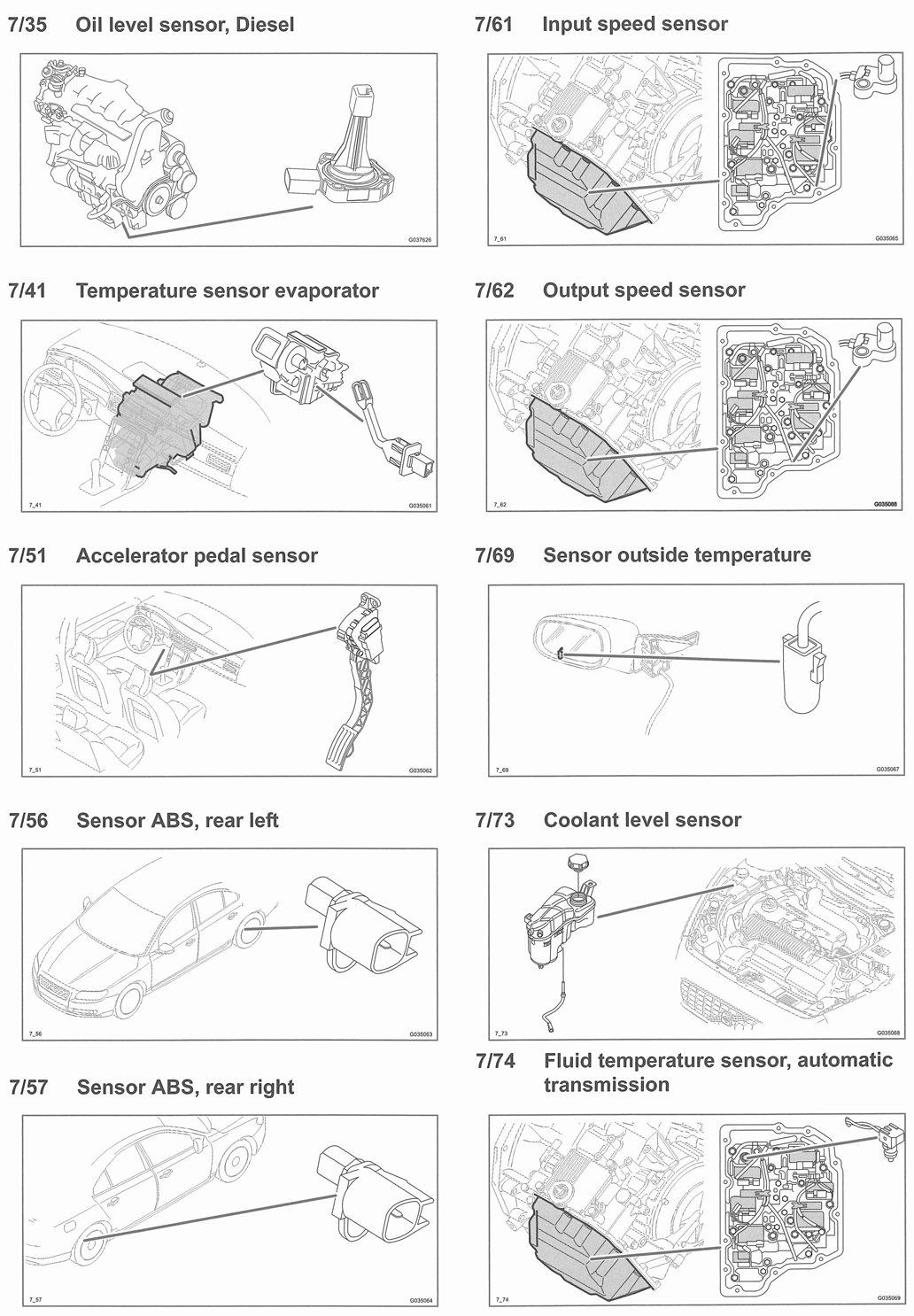

Fig 32: Components (7/35 To 7/74)
Courtesy of VOLVO CARS OF NORTH AMERICA.

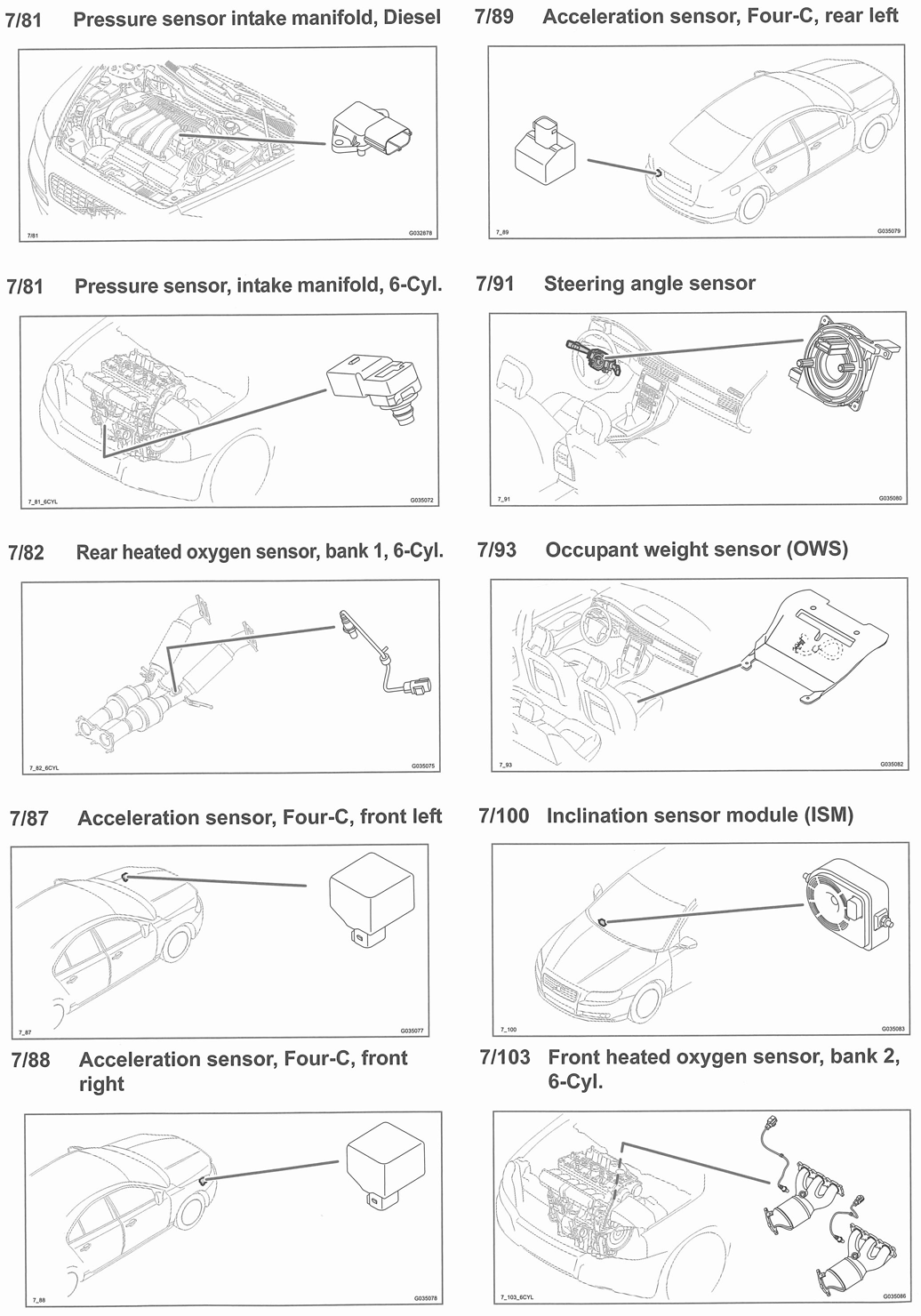

Fig 33: Components (7/81 To 7/103)
Courtesy of VOLVO CARS OF NORTH AMERICA.

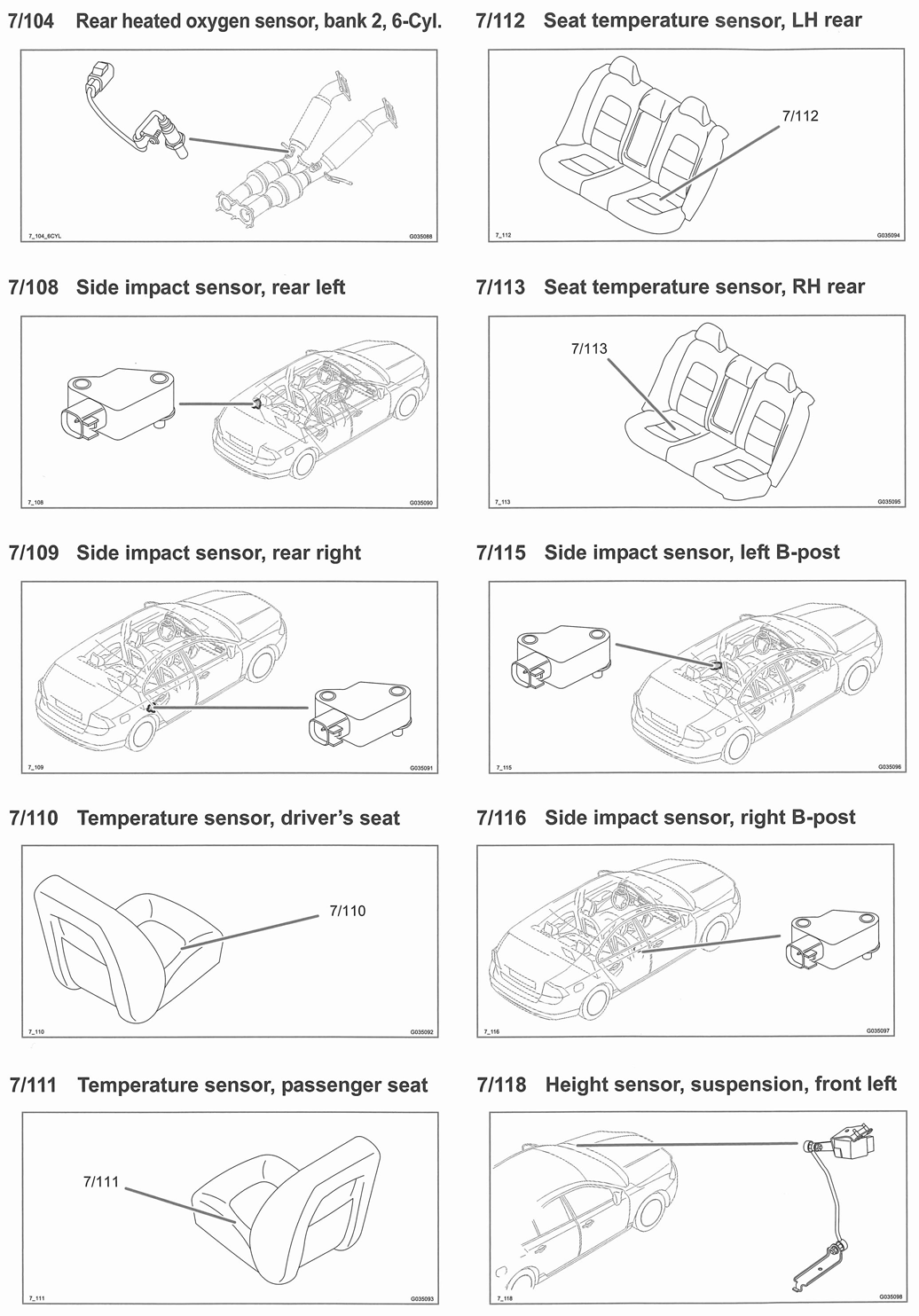

Fig 34: Components (7/104 To 7/118)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 35: Components (7/119 To 7/143)
Courtesy of VOLVO CARS OF NORTH AMERICA.

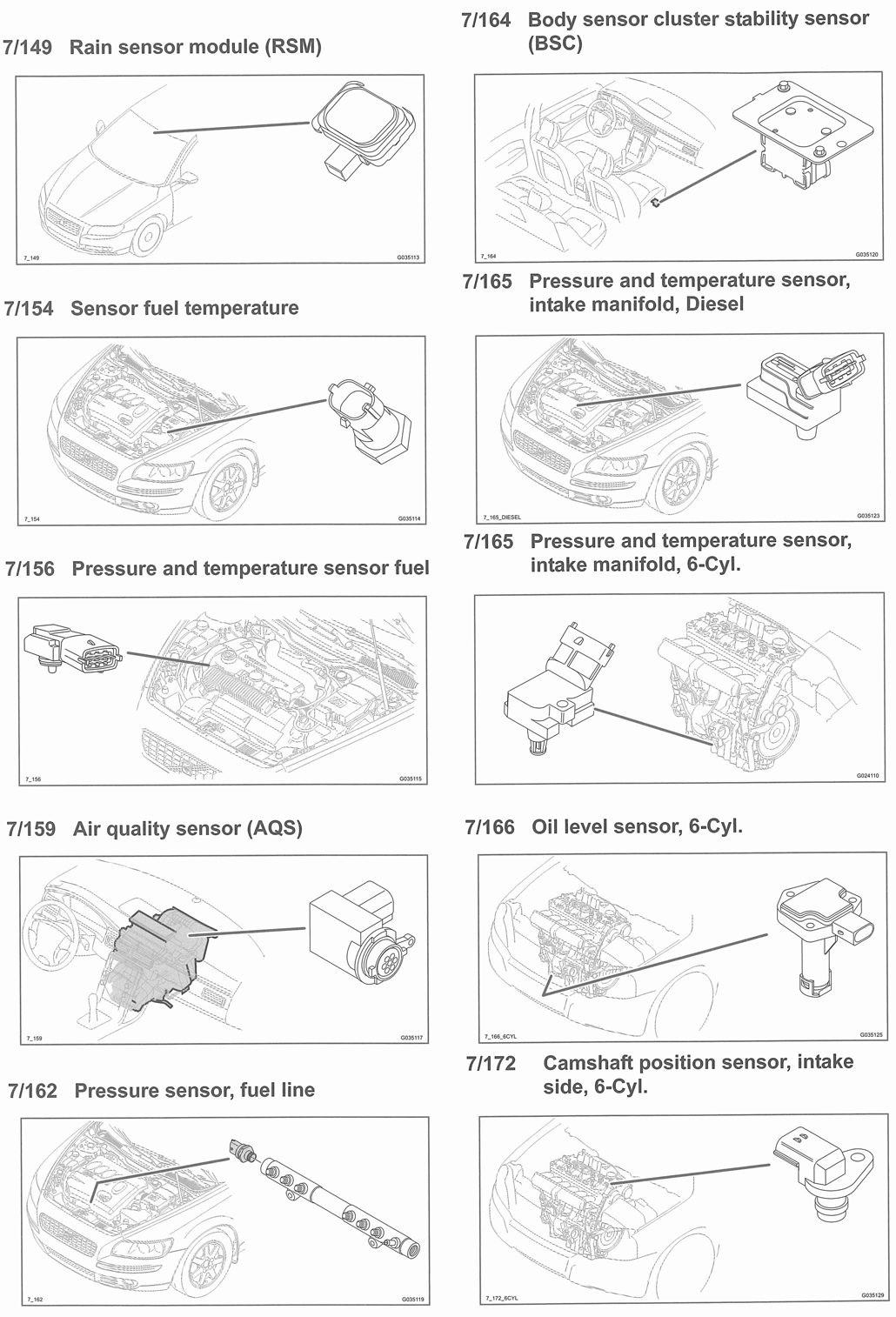

Fig 36: Components (7/149 To 7/172)
Courtesy of VOLVO CARS OF NORTH AMERICA.

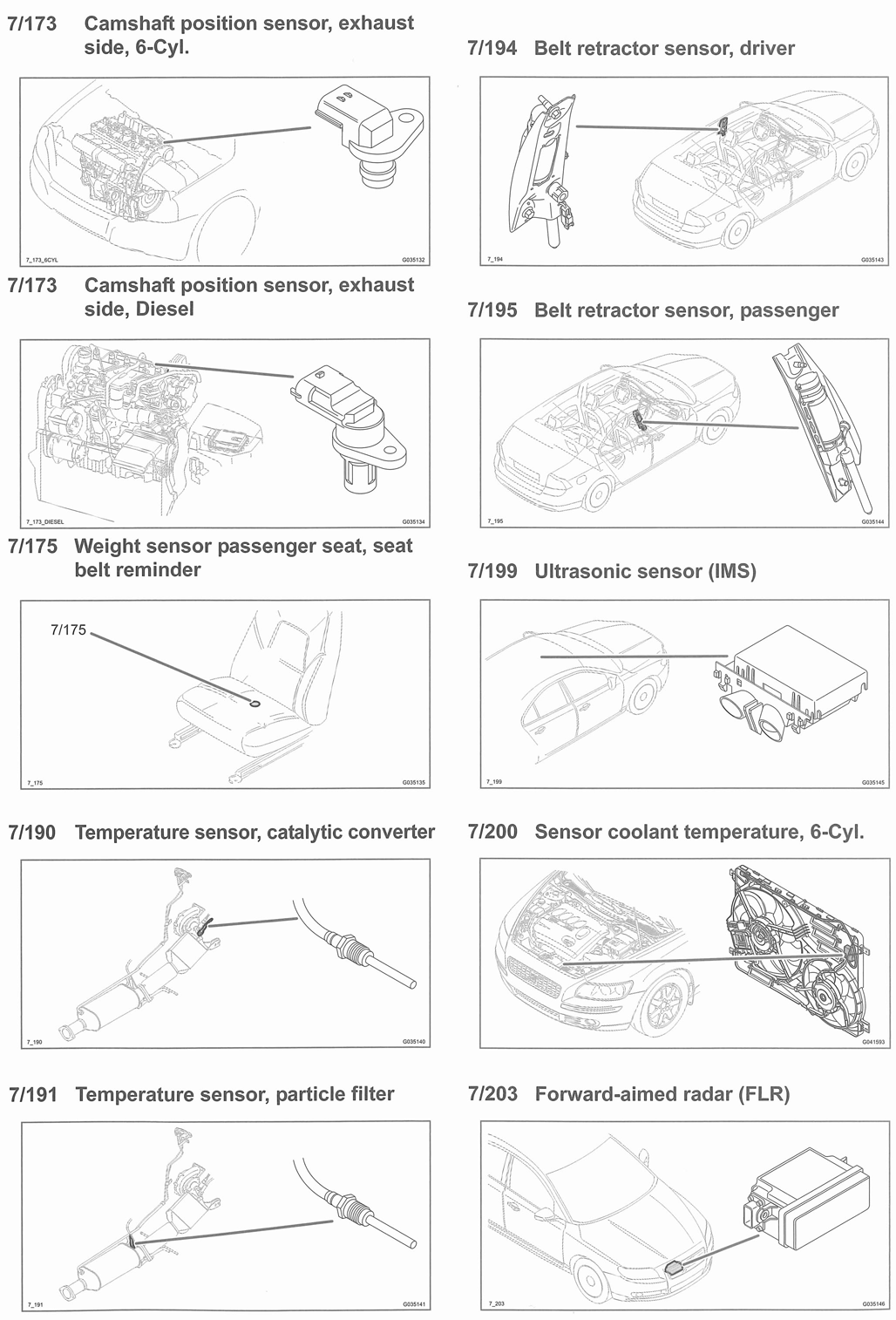

Fig 37: Components (7/173 To 7/203)
Courtesy of VOLVO CARS OF NORTH AMERICA.

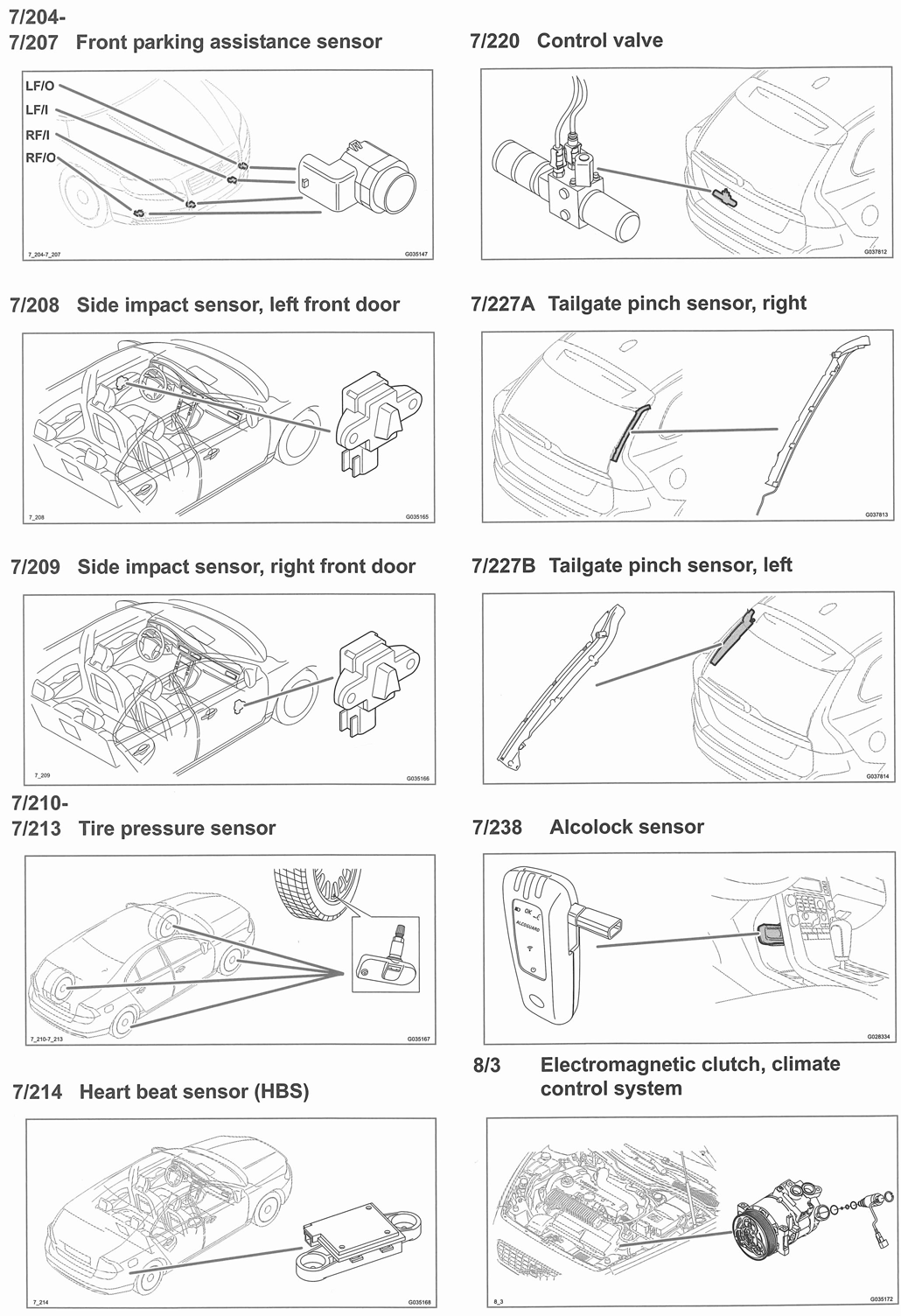

Fig 38: Components (7/204 To 8/3)
Courtesy of VOLVO CARS OF NORTH AMERICA.

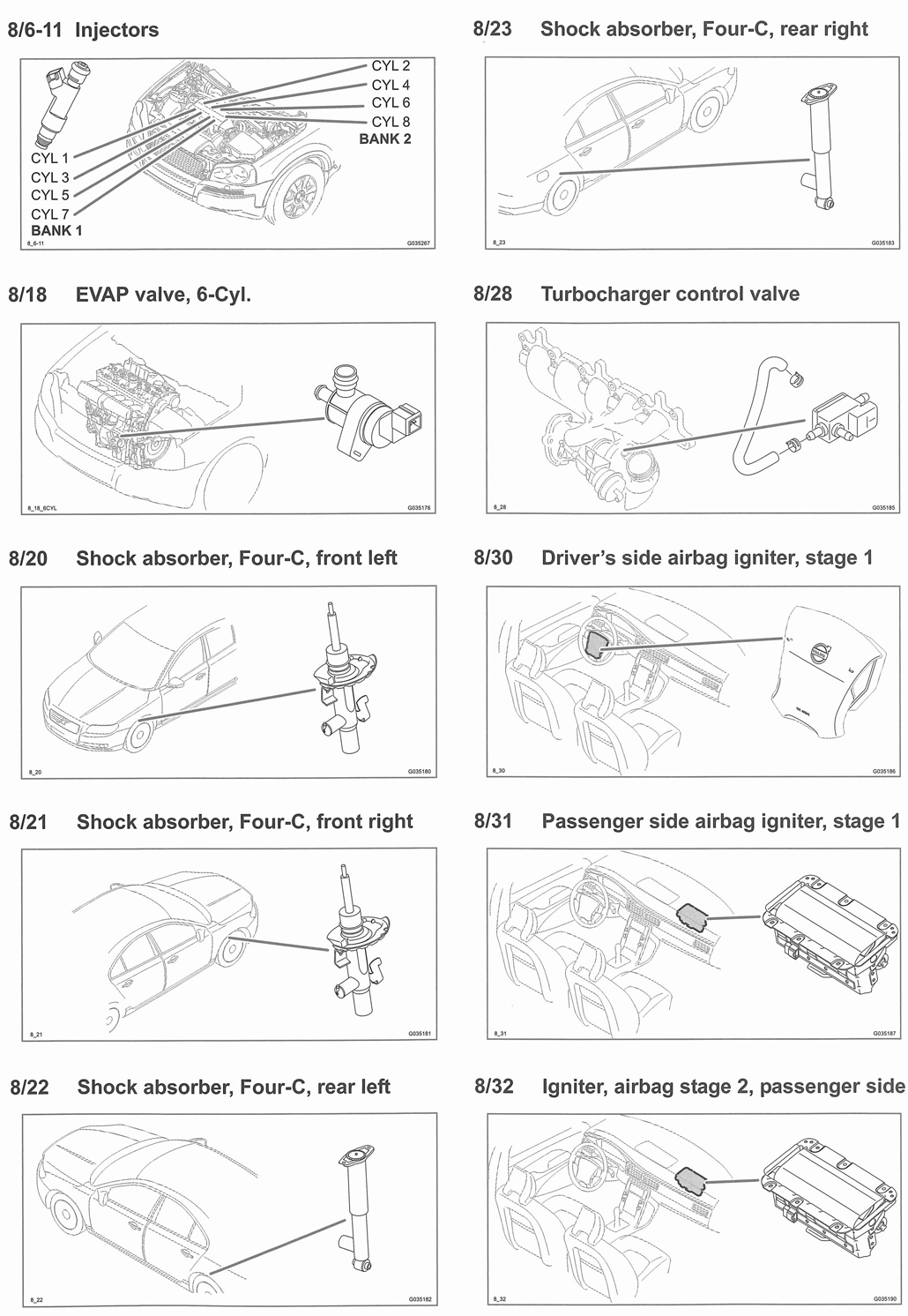

Fig 39: Components (8/6 To 8/32)
Courtesy of VOLVO CARS OF NORTH AMERICA.

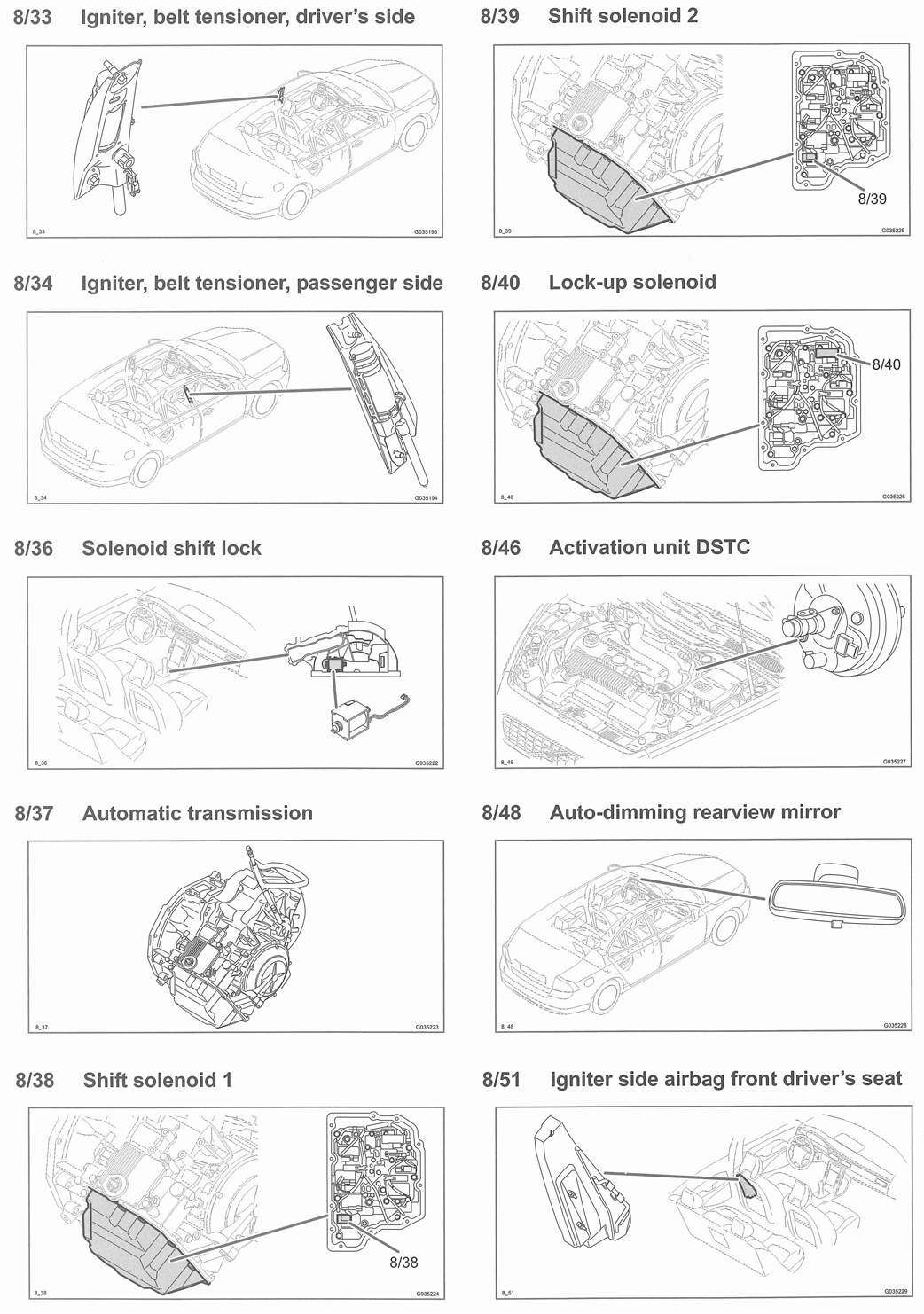

Fig 40: Components (8/33 To 8/51)
Courtesy of VOLVO CARS OF NORTH AMERICA.

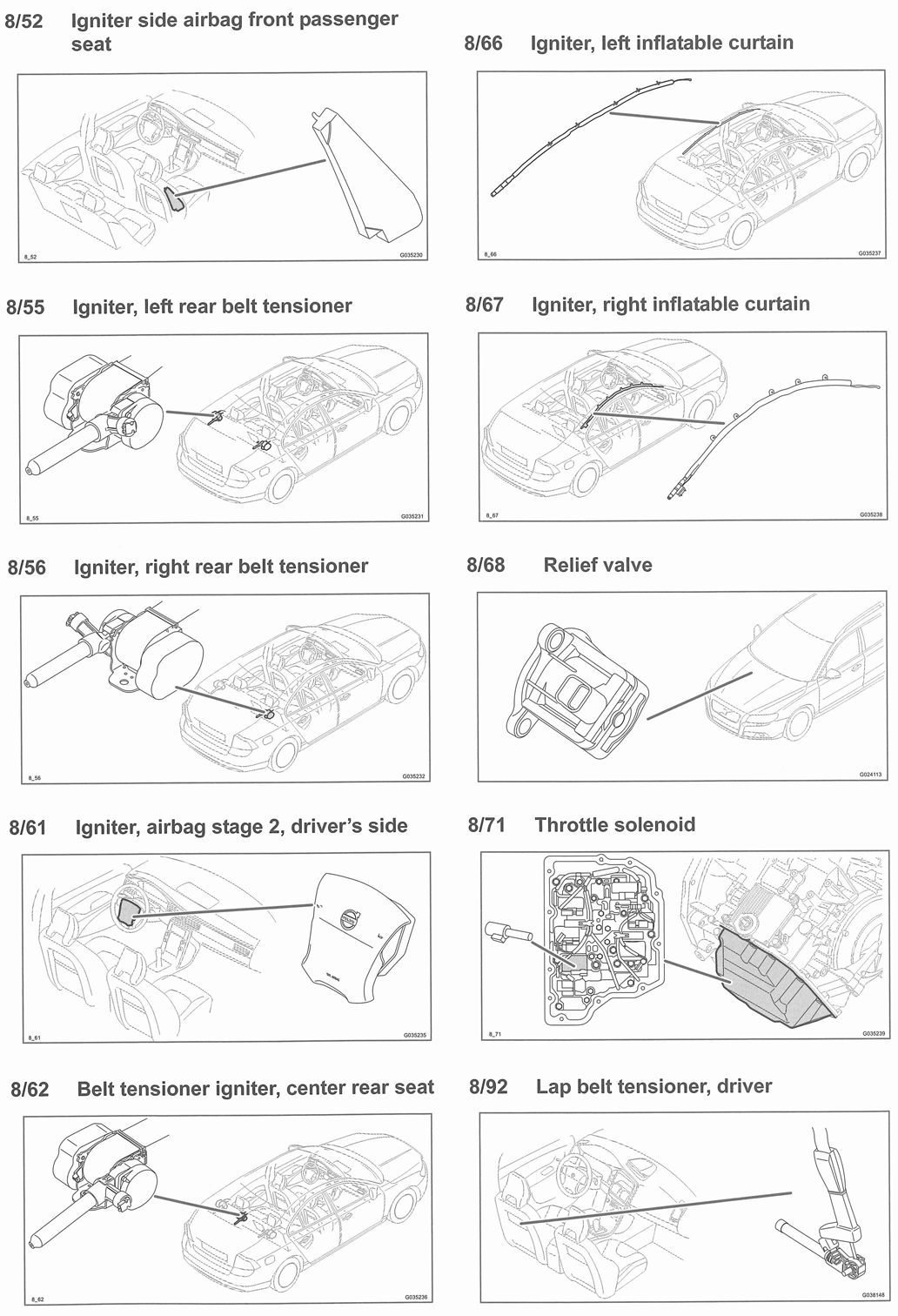

Fig 41: Components (8/52 To 8/92)
Courtesy of VOLVO CARS OF NORTH AMERICA.

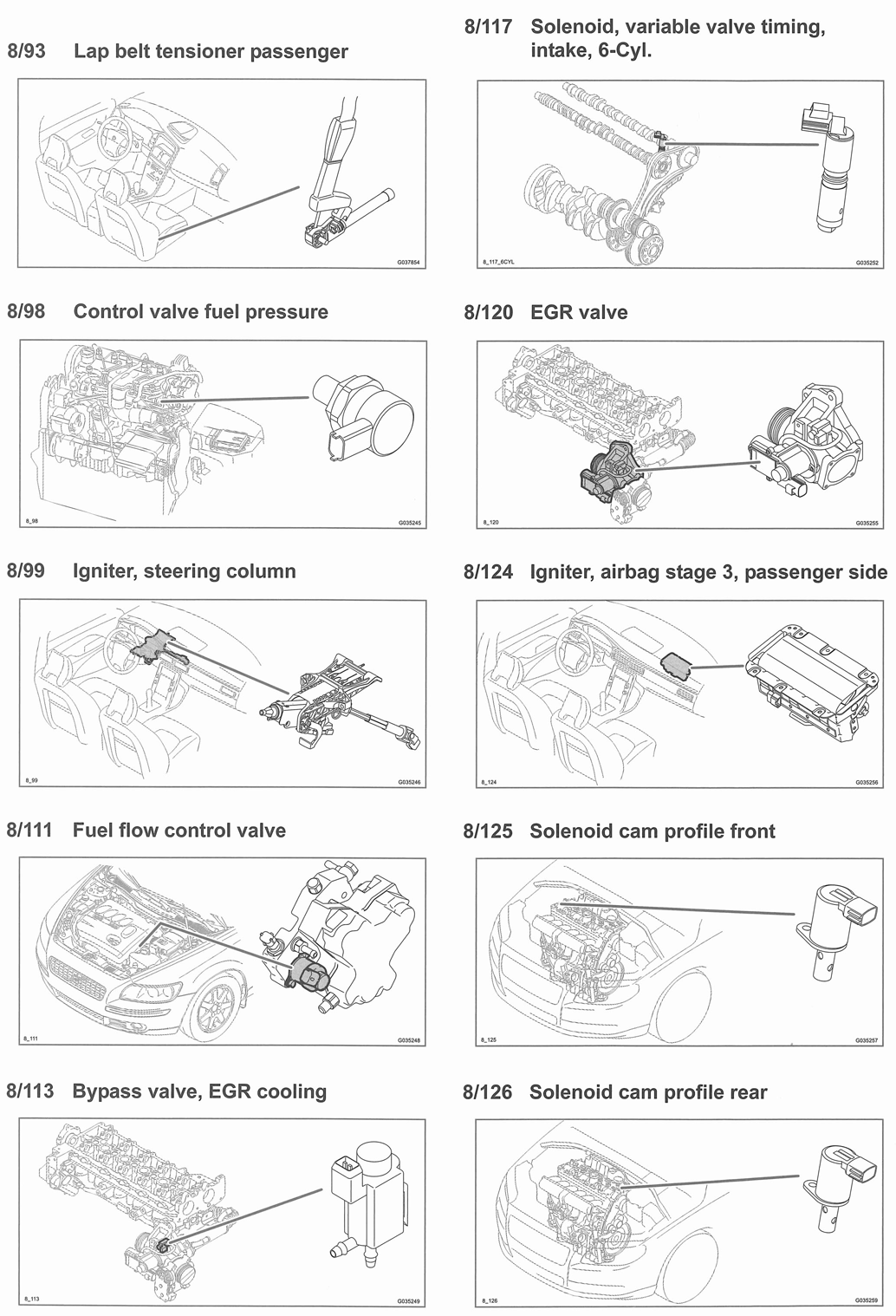

Fig 42: Components (8/93 To 8/126)
Courtesy of VOLVO CARS OF NORTH AMERICA.

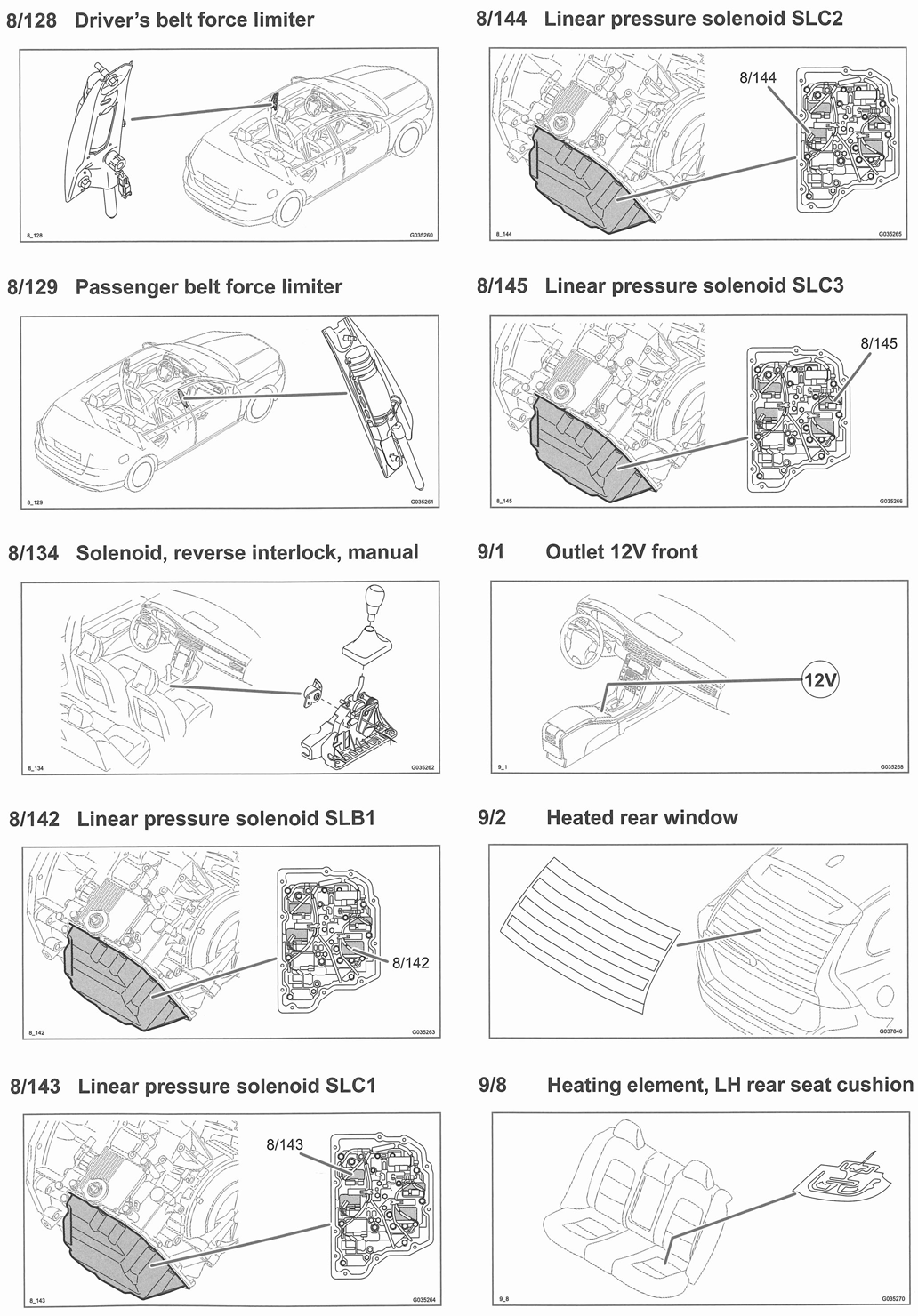

Fig 43: Components (8/128 To 9/8)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 44: Components (9/9 To 9/18)
Courtesy of VOLVO CARS OF NORTH AMERICA.

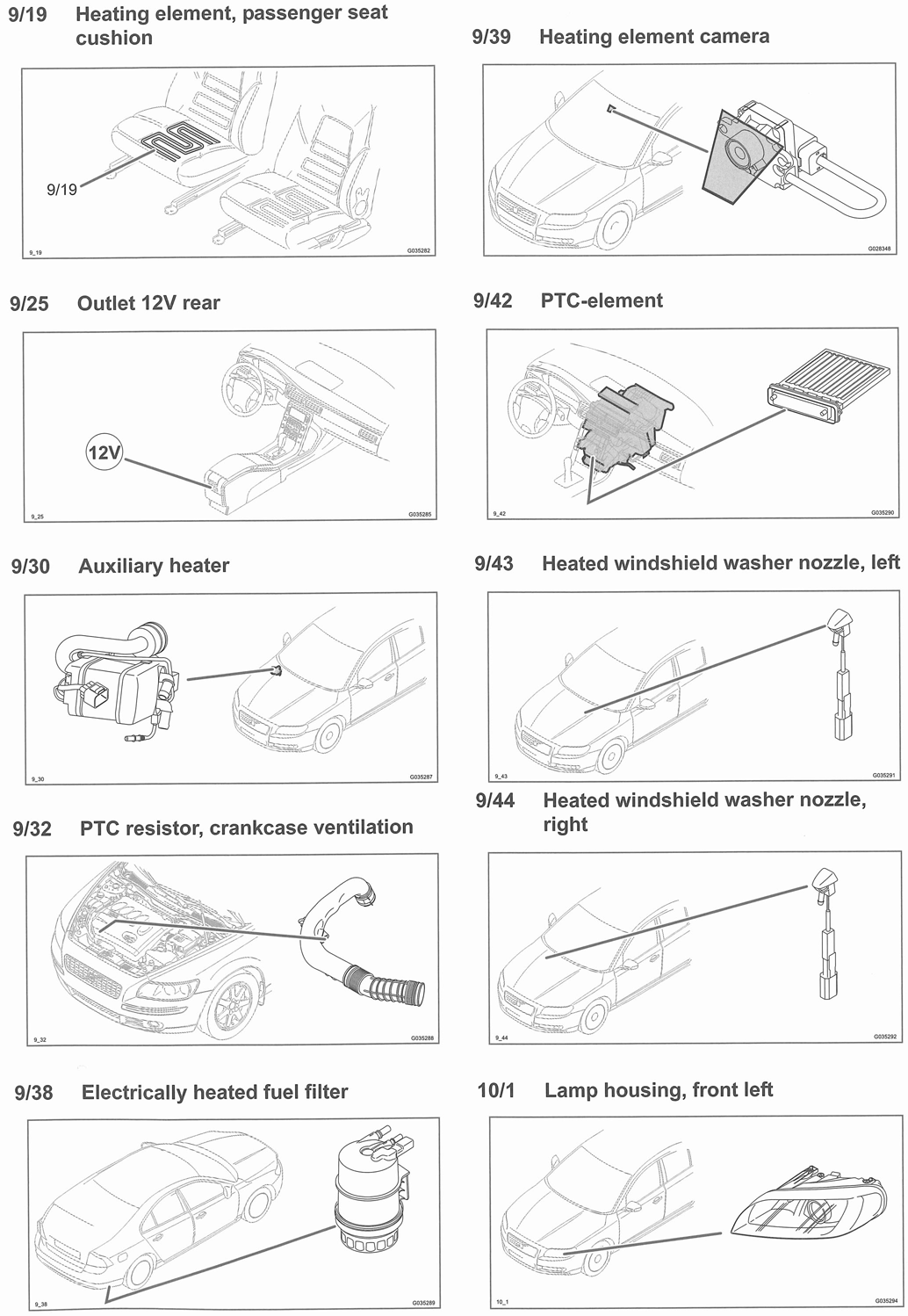

Fig 45: Components (9/19 To 10/1)
Courtesy of VOLVO CARS OF NORTH AMERICA.

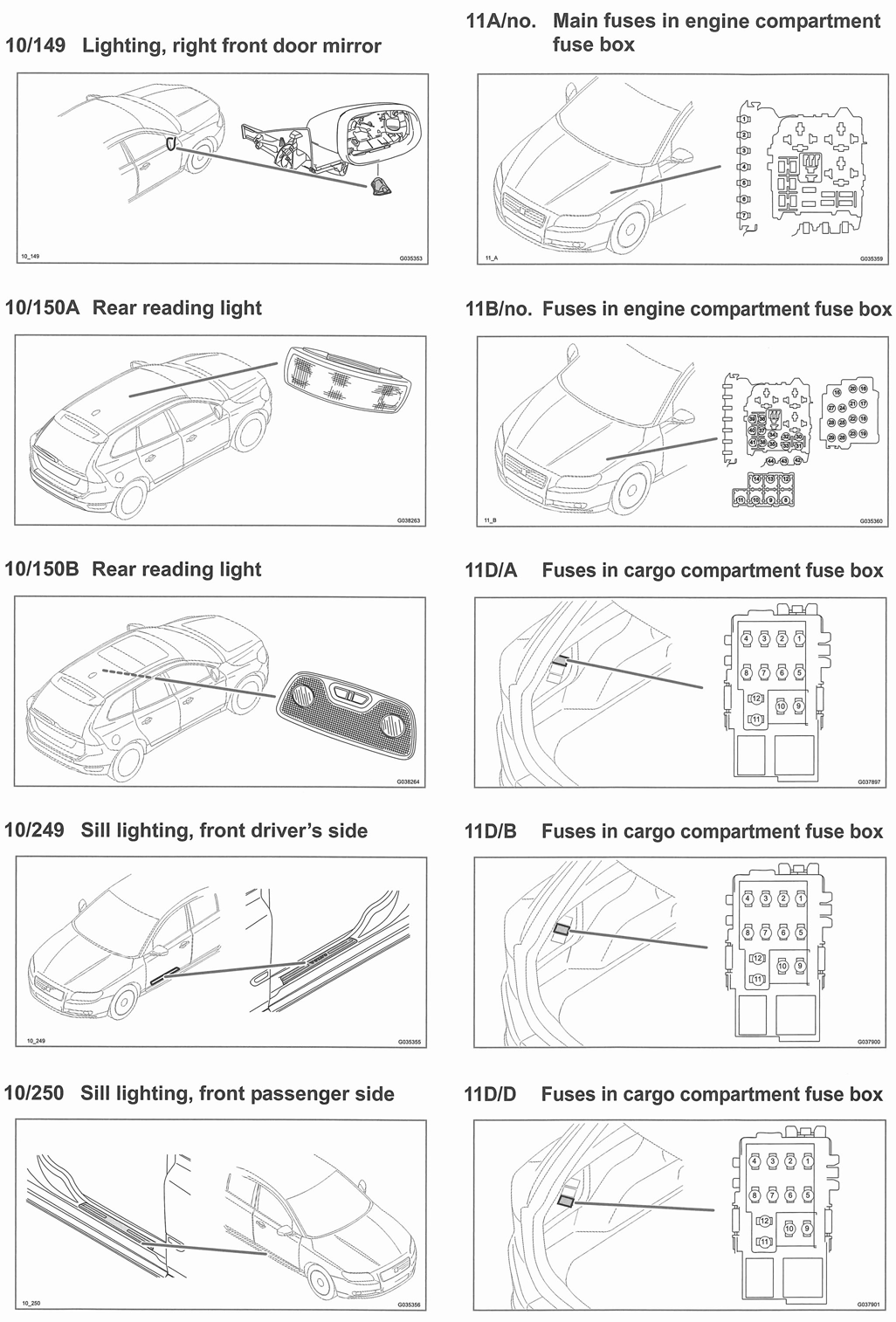

Fig 46: Components (10/149 To 11D/D)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 47: Components (15/31 To 16/6)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 48: Components (16/10 To 16/55)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 49: Components (16/56 To 16/127)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 50: Components (16/132 To 16/147)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 51: Components (16/154 To 17/42)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 52: Components (17/45 To 27/3)
Courtesy of VOLVO CARS OF NORTH AMERICA.

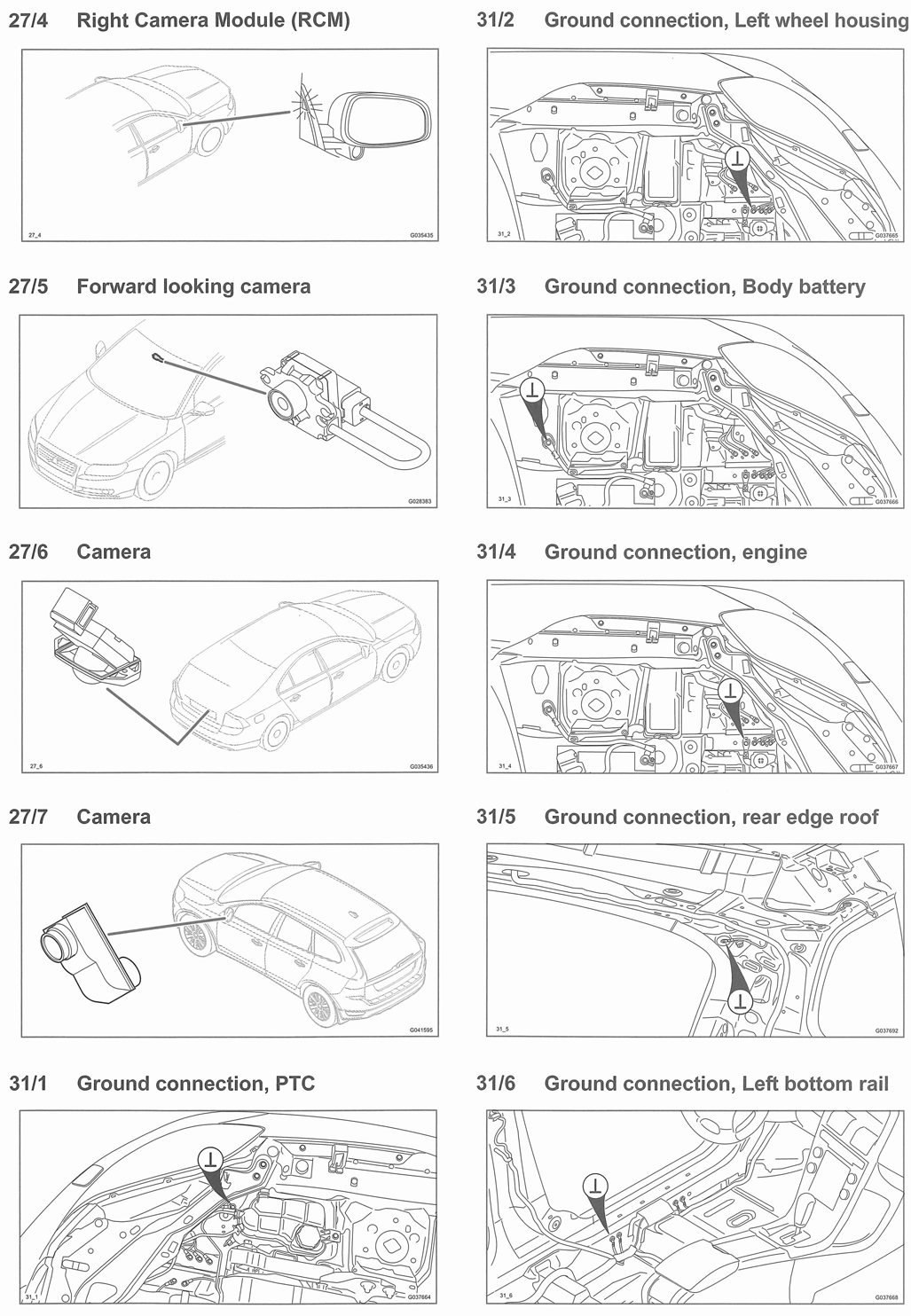

Fig 53: Components (27/4 To 31/6)
Courtesy of VOLVO CARS OF NORTH AMERICA.

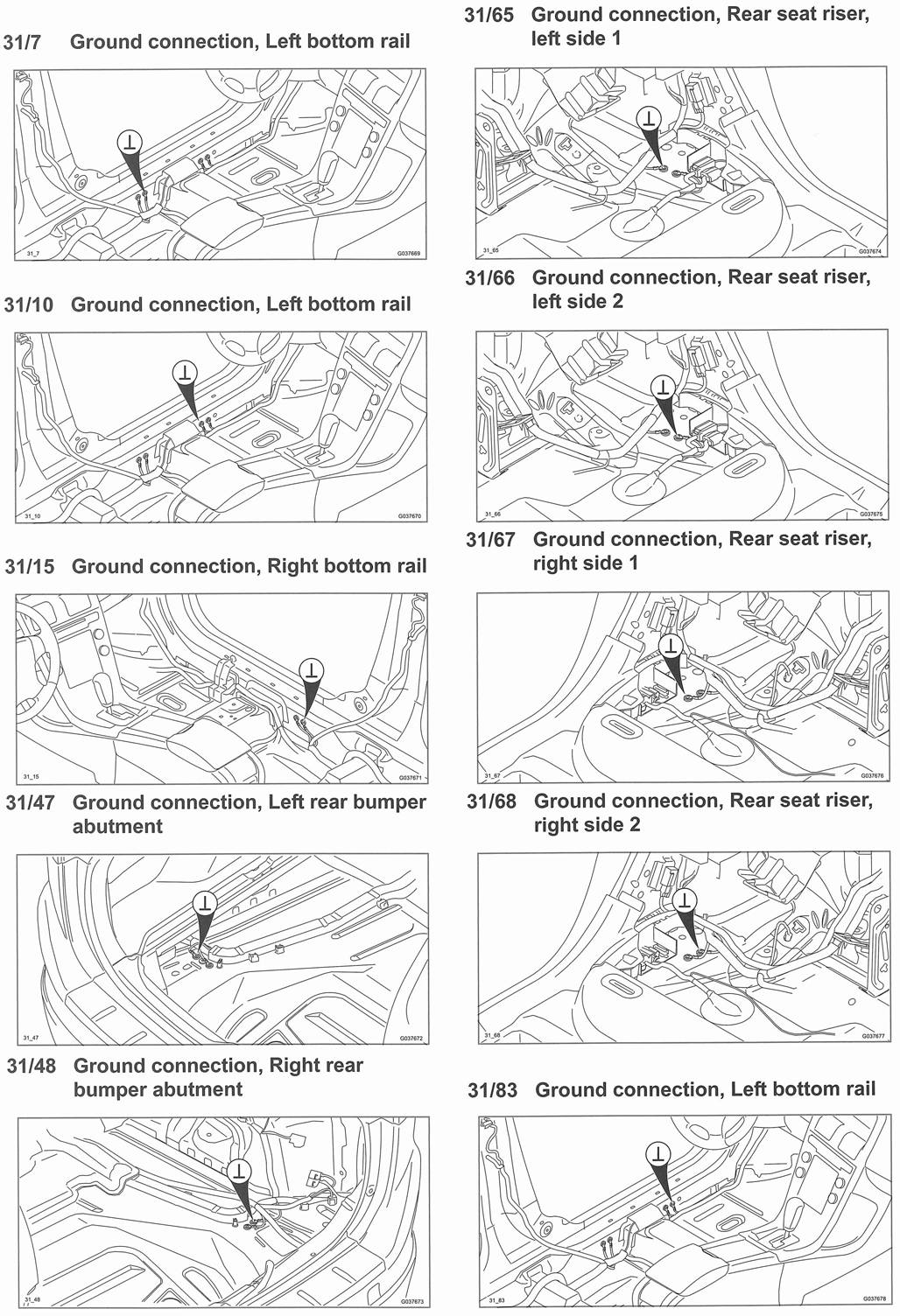

Fig 54: Components (31/7 To 31/83)
Courtesy of VOLVO CARS OF NORTH AMERICA.

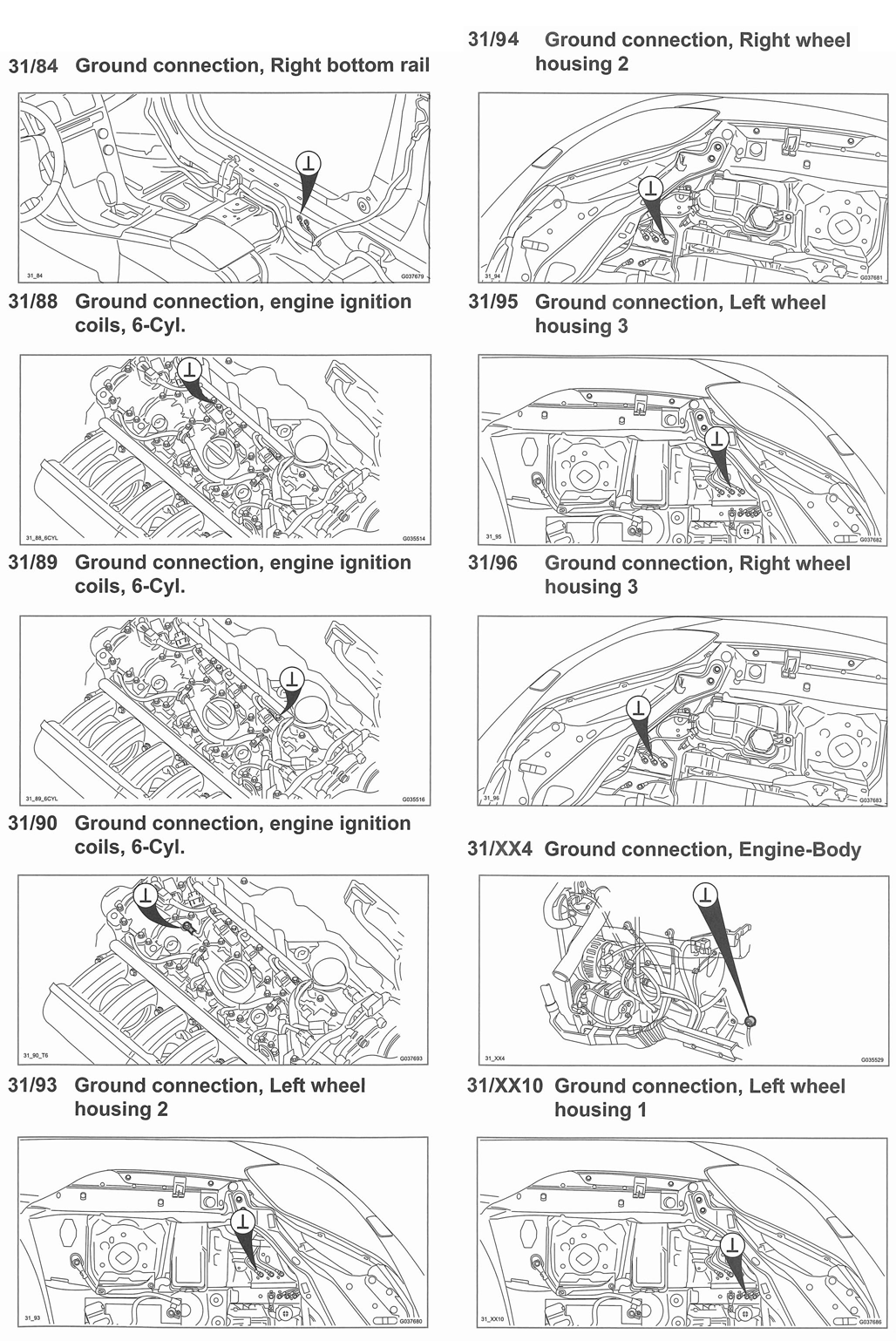

Fig 55: Components (31/84 To 31/XX10)
Courtesy of VOLVO CARS OF NORTH AMERICA.

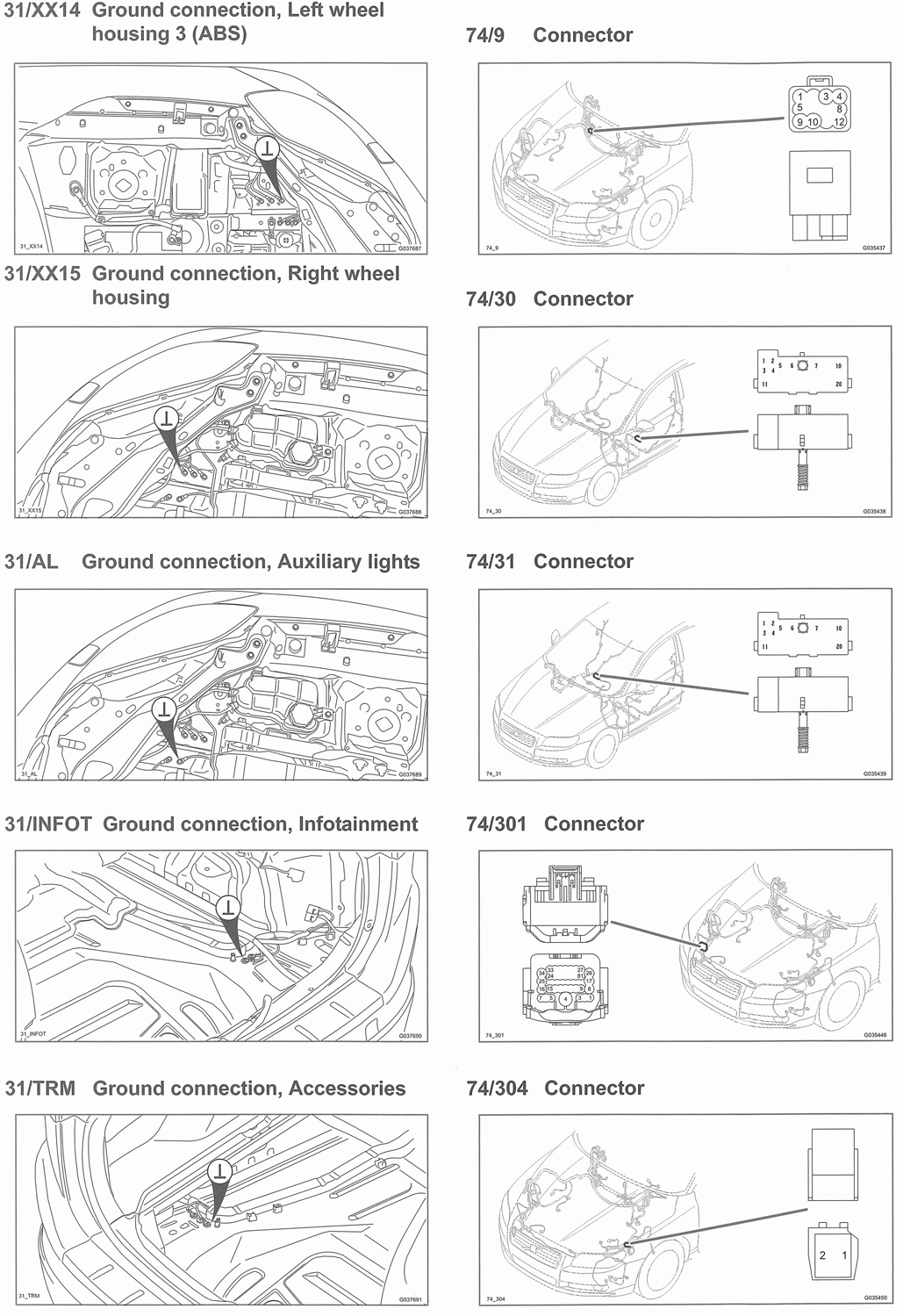

Fig 56: Components (31/XX14 To 74/304)
Courtesy of VOLVO CARS OF NORTH AMERICA.

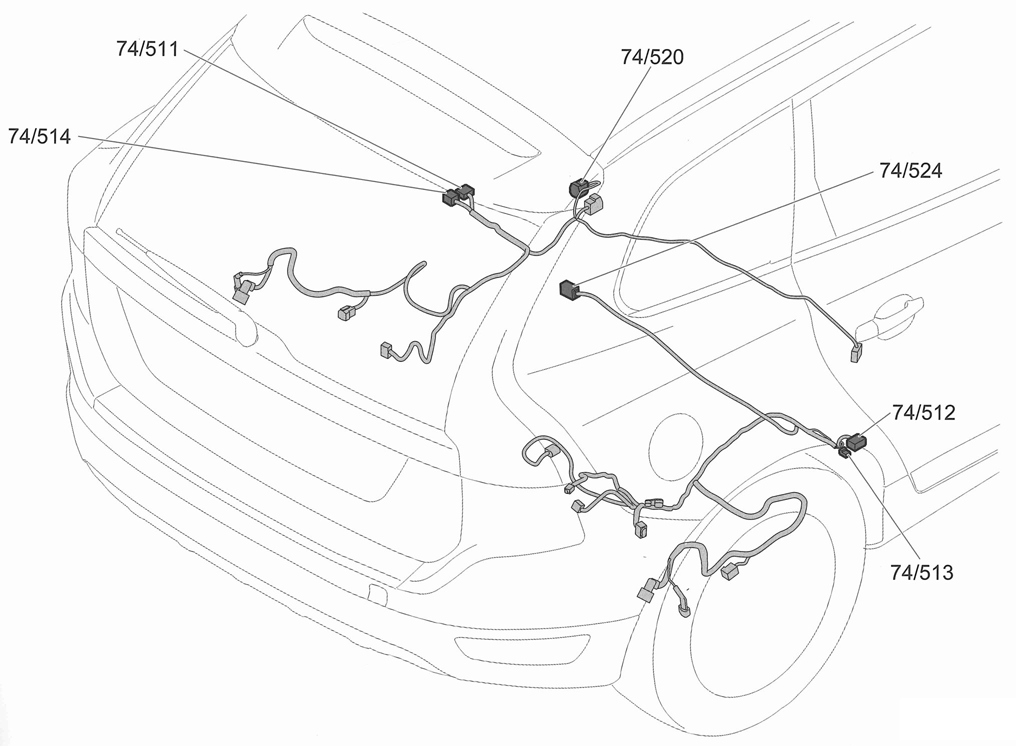

Fig 57: Rear Of Vehicle
Courtesy of VOLVO CARS OF NORTH AMERICA.
