Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|
| Accessory USB Unit (AUU) (4/124) | Behind left side of dash. See Figure. |

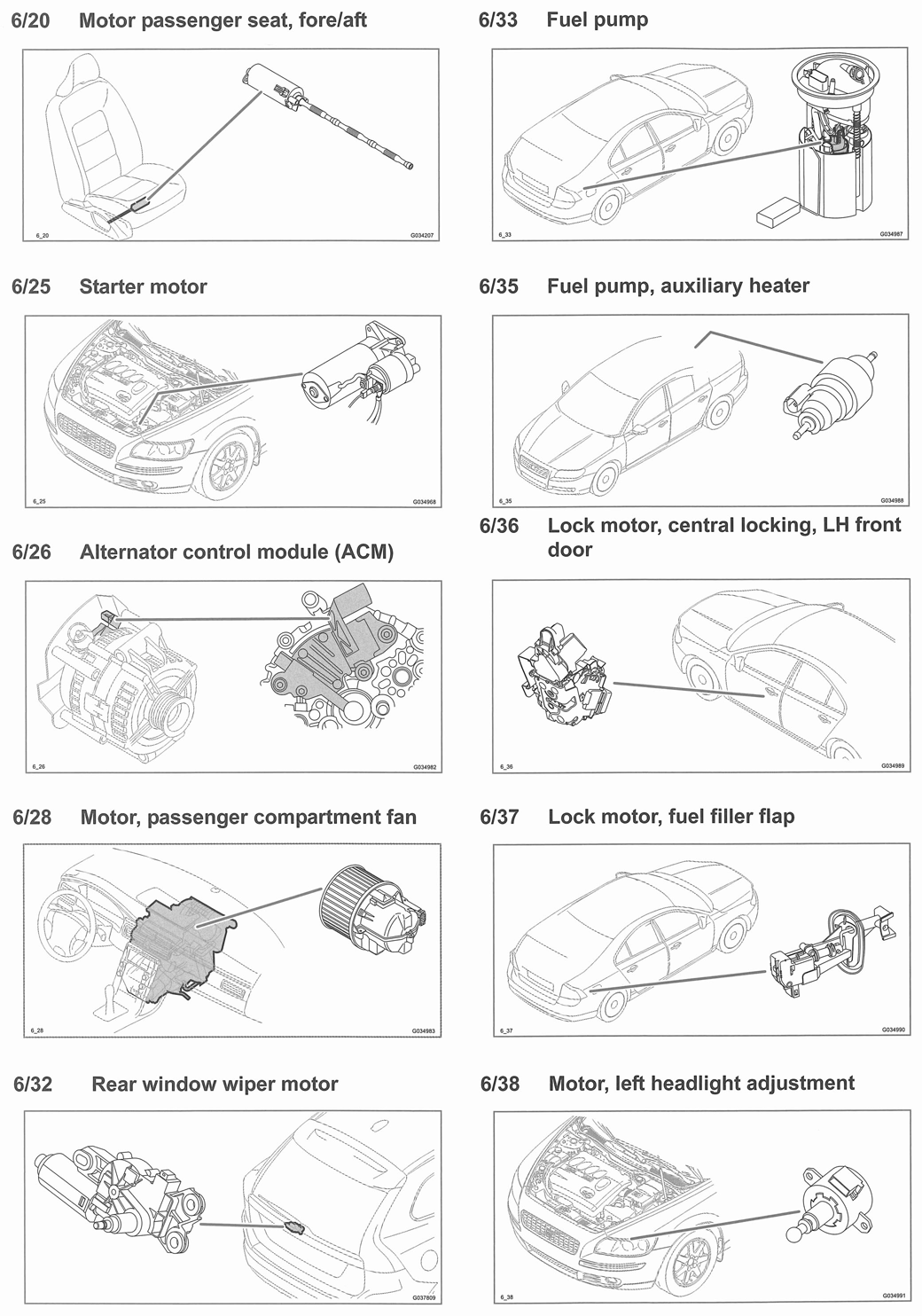

| Alternator Control Module (ACM) (6/26) | In alternator. See Figure. |

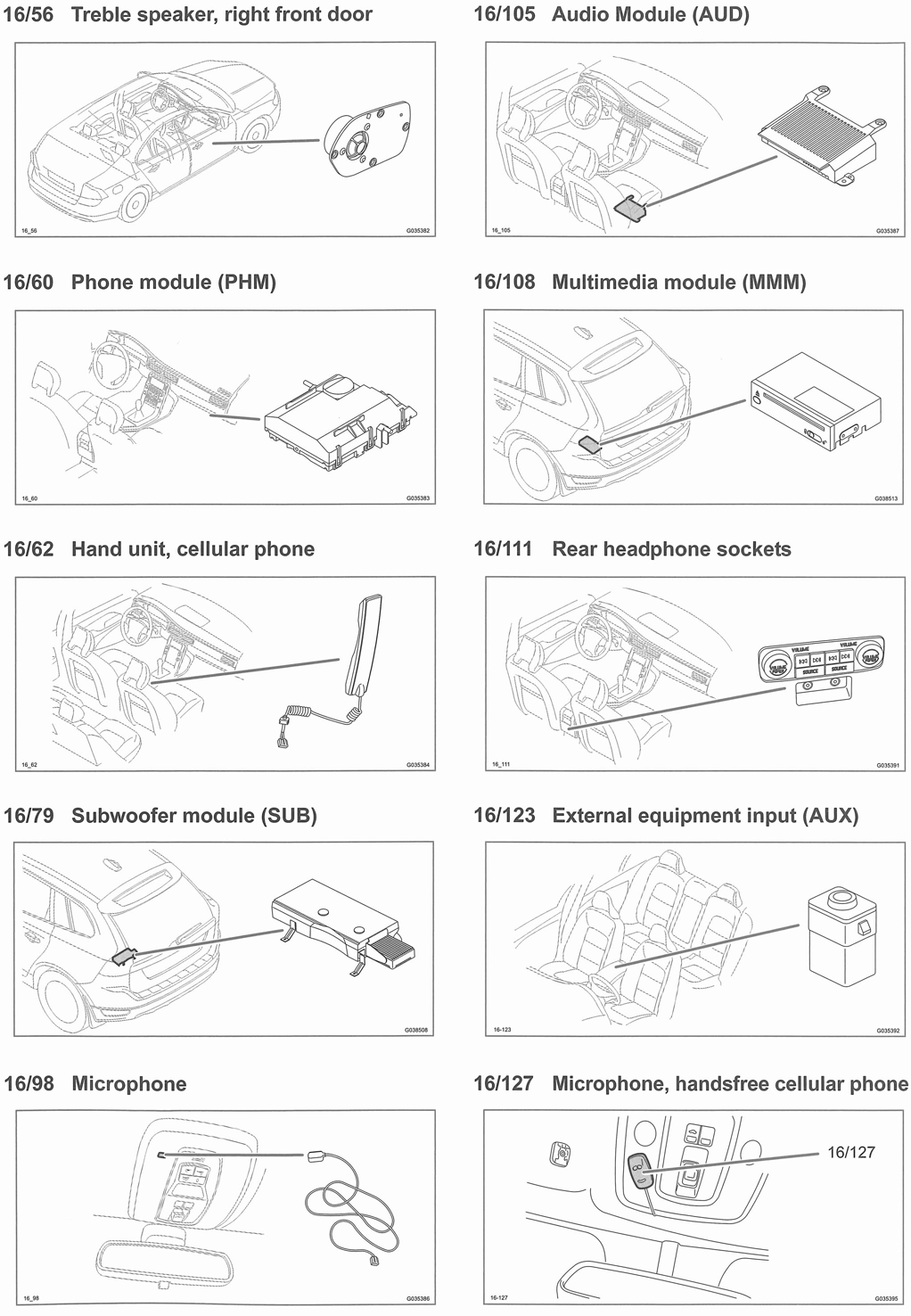

| Audio Module (AUD) (16/105) | Under front passenger's seat. See Figure. |

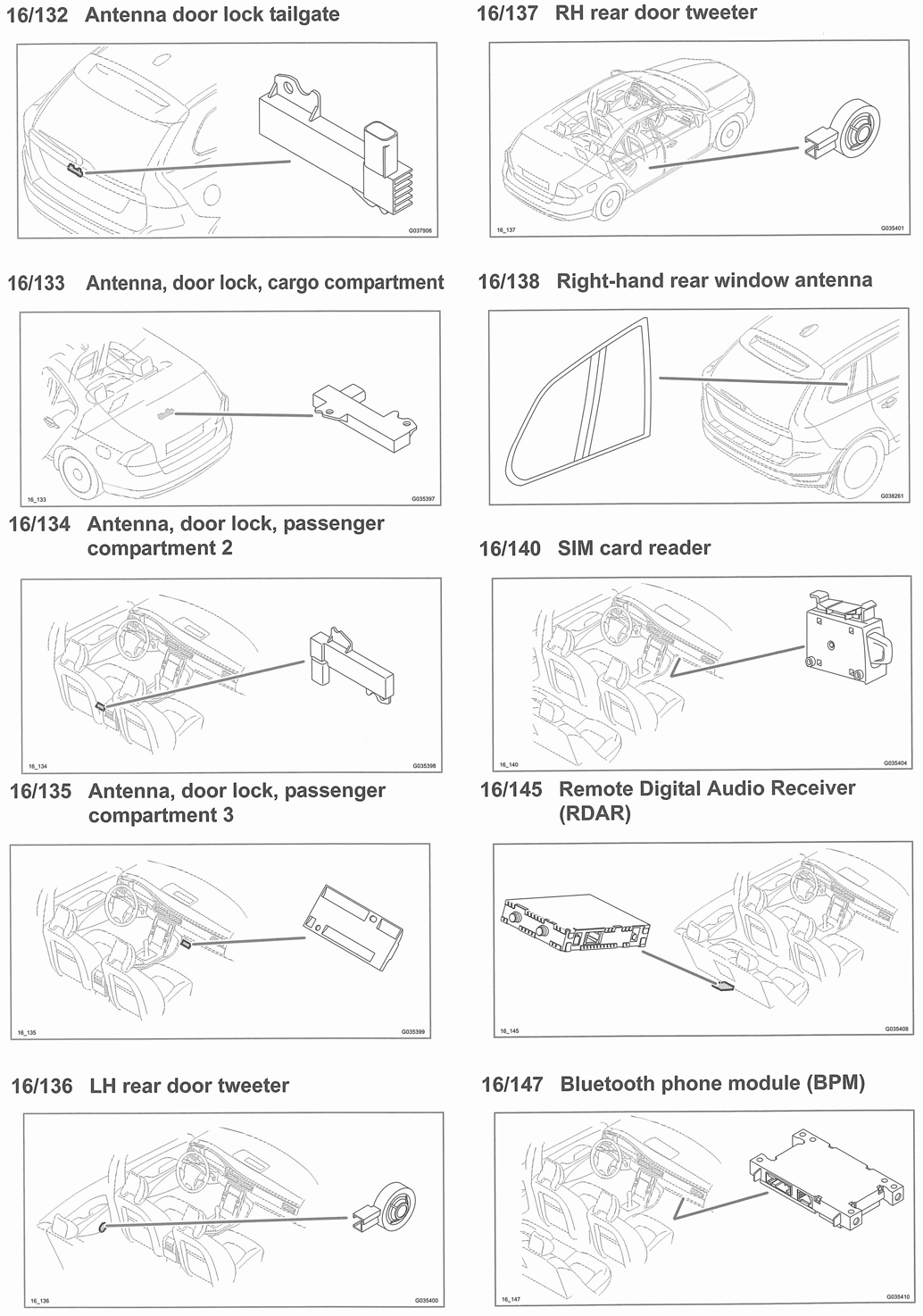

| Bluetooth Phone Module (BPM) (16/147) | Under right side of dash. See Figure. |
| Brake Control Module (BCM) (4/16) | At left rear of engine compartment. See Figure. |
| Central Electronic Module (CEM) (4/56) | Behind right end of dash. See Figure. |
| Closing Velocity Module (CVM) (4/125) | Integral to inside rearview mirror. See Figure. |

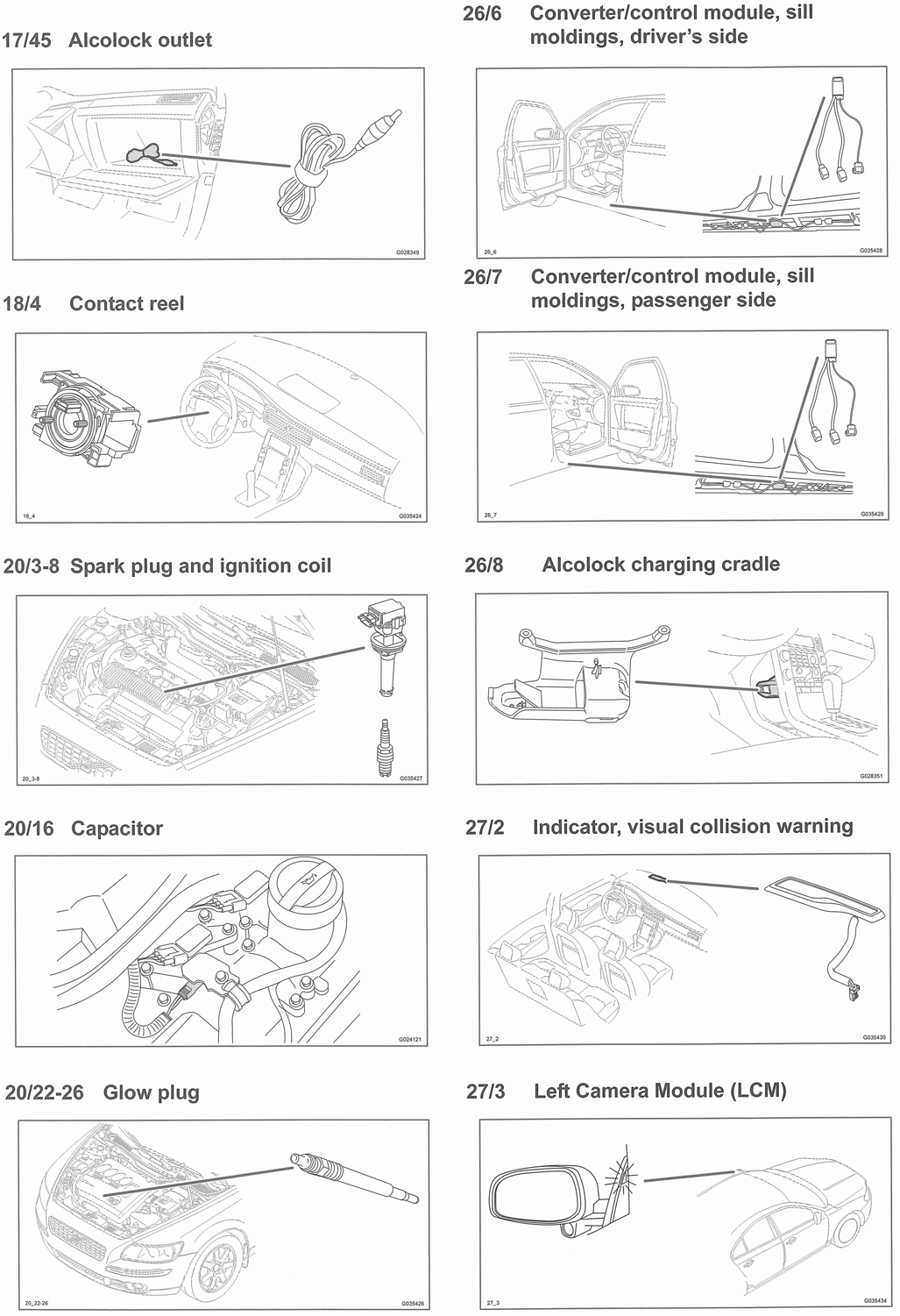

| Converter/Control Module (Driver/Passenger Door Sill) (26/6, 26/7) | Under respective front door sill. See Figure. |
| Cooling Fan Control Module (4/71) | Behind cooling fans. See Figure. |

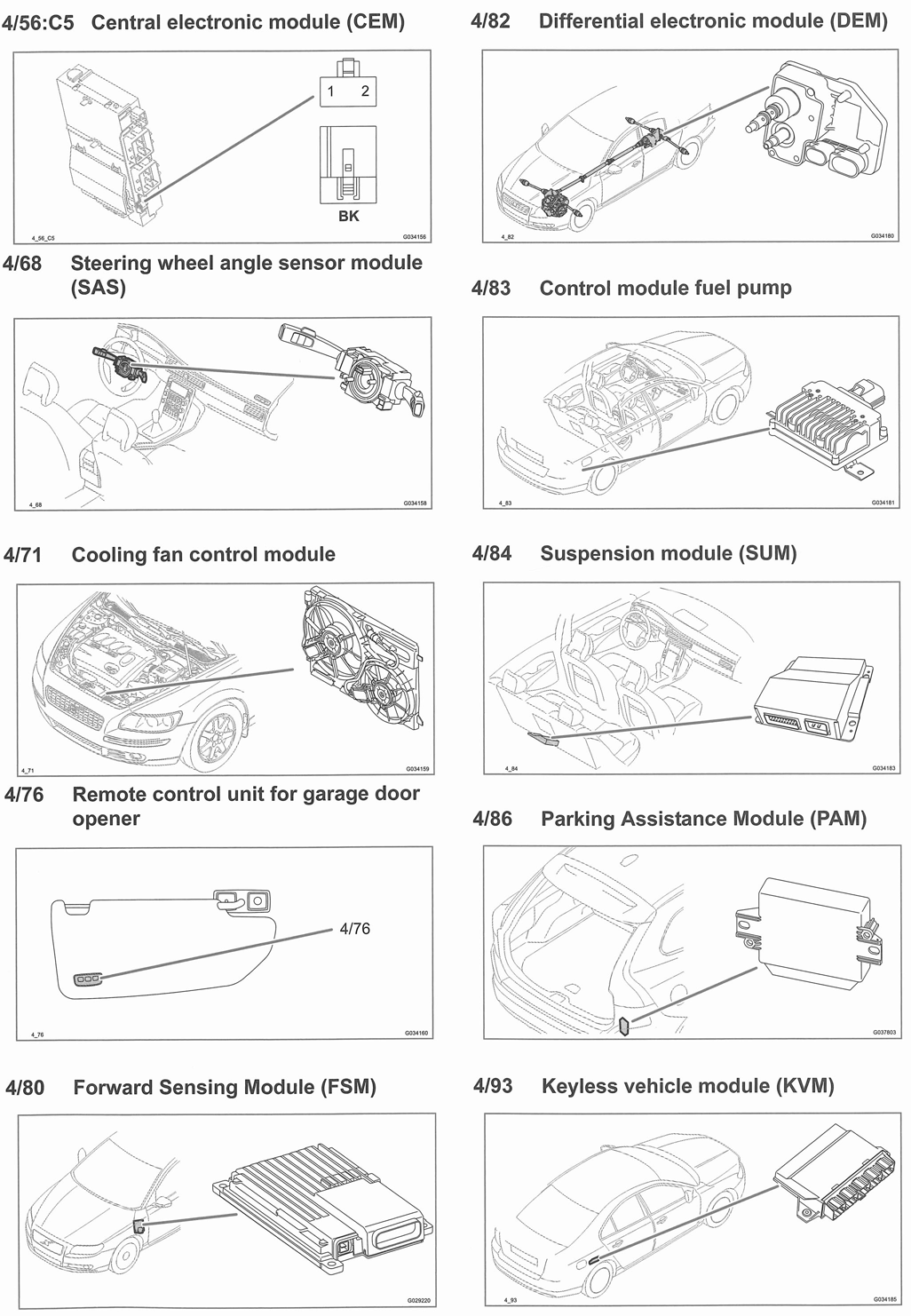

| Differential Electronic Module (DEM) (4/82) | On differential. See Figure. |

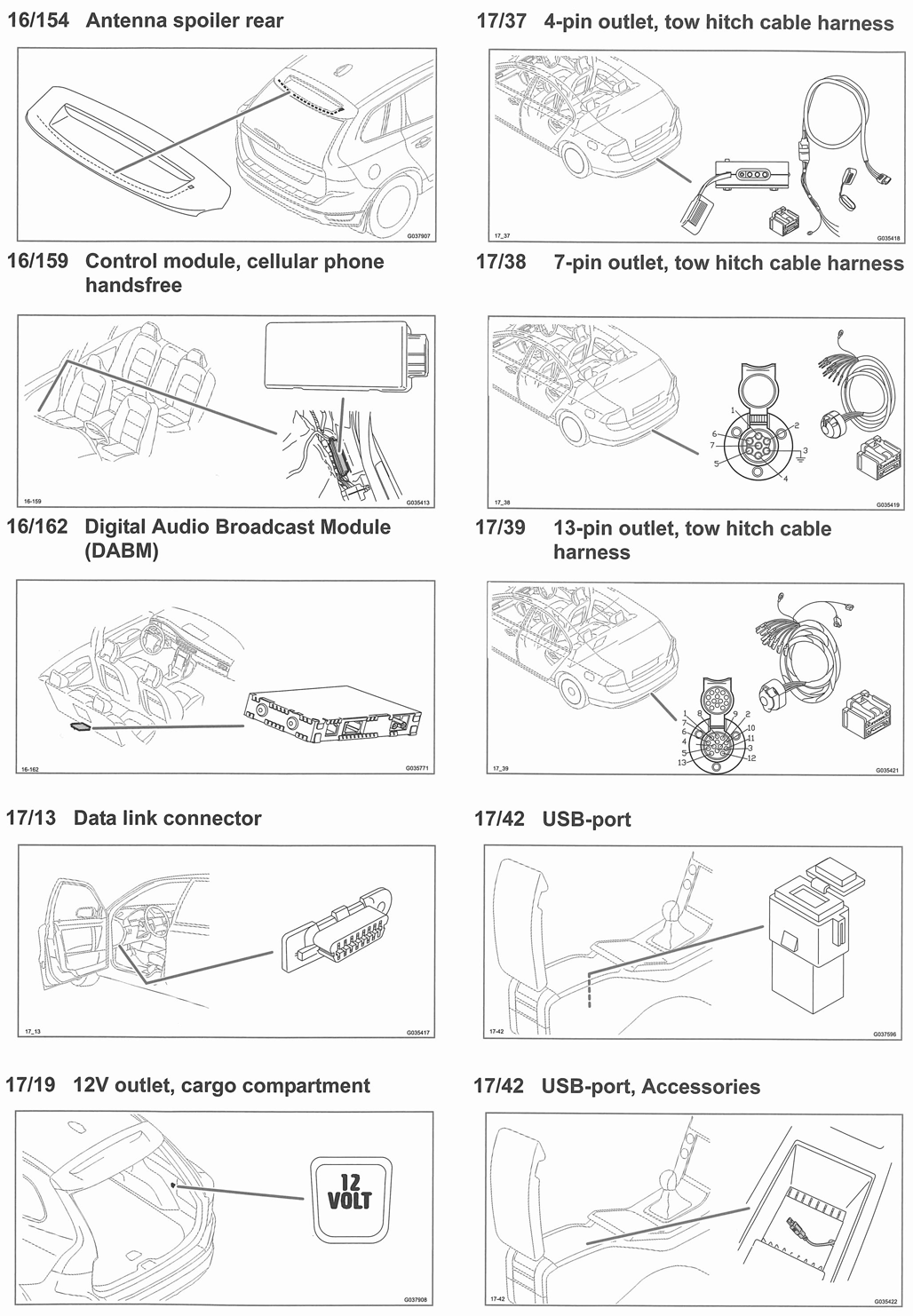

| Digital Audio Broadcast Module (DABM) (16/162) | Center front of luggage compartment. See Figure. |

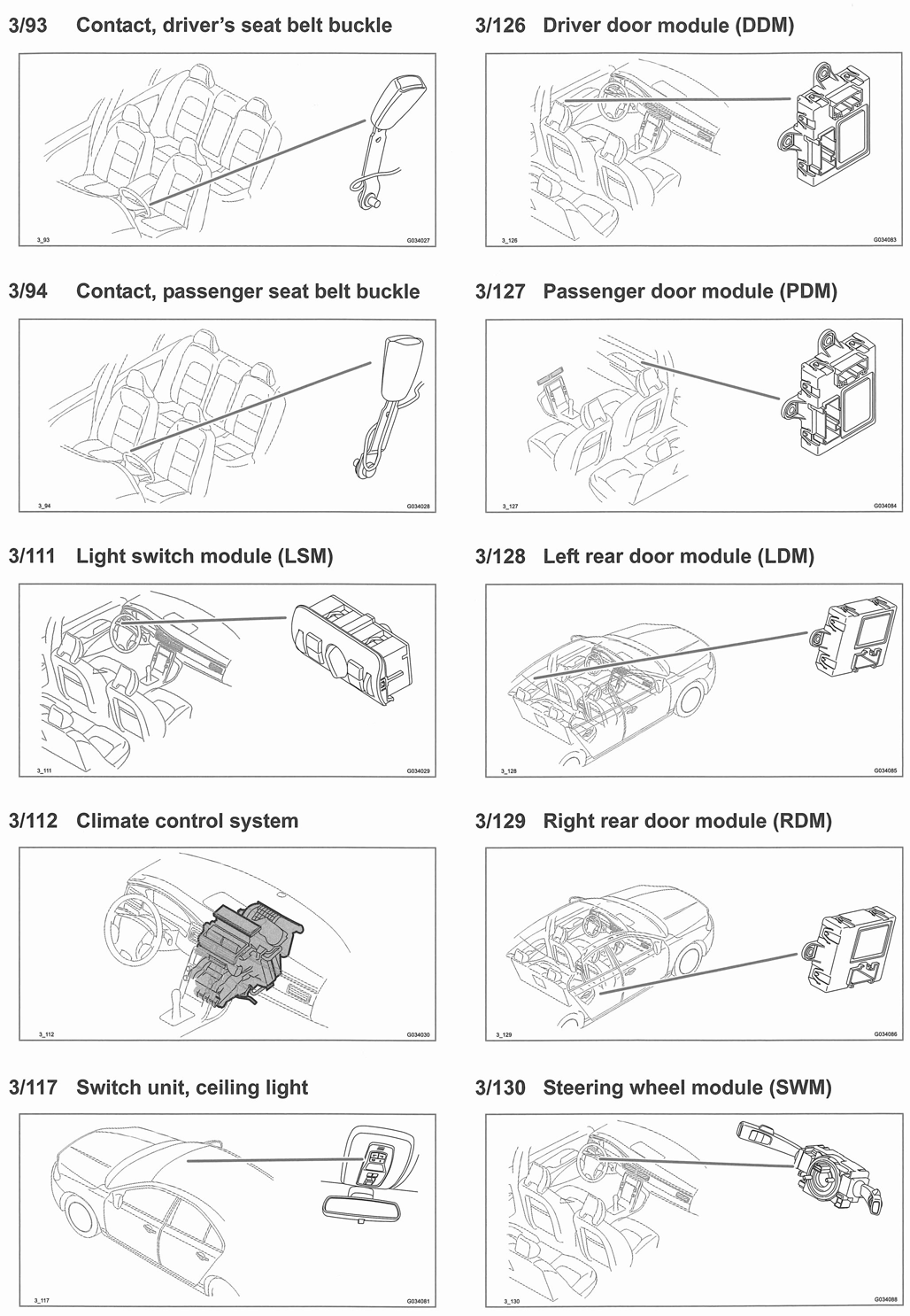

| Driver Door Module (DDM) (3/126) | In driver's door. See Figure. |
| Engine Control Module (ECM) (4/46) | Left rear of engine compartment. See Figure. |

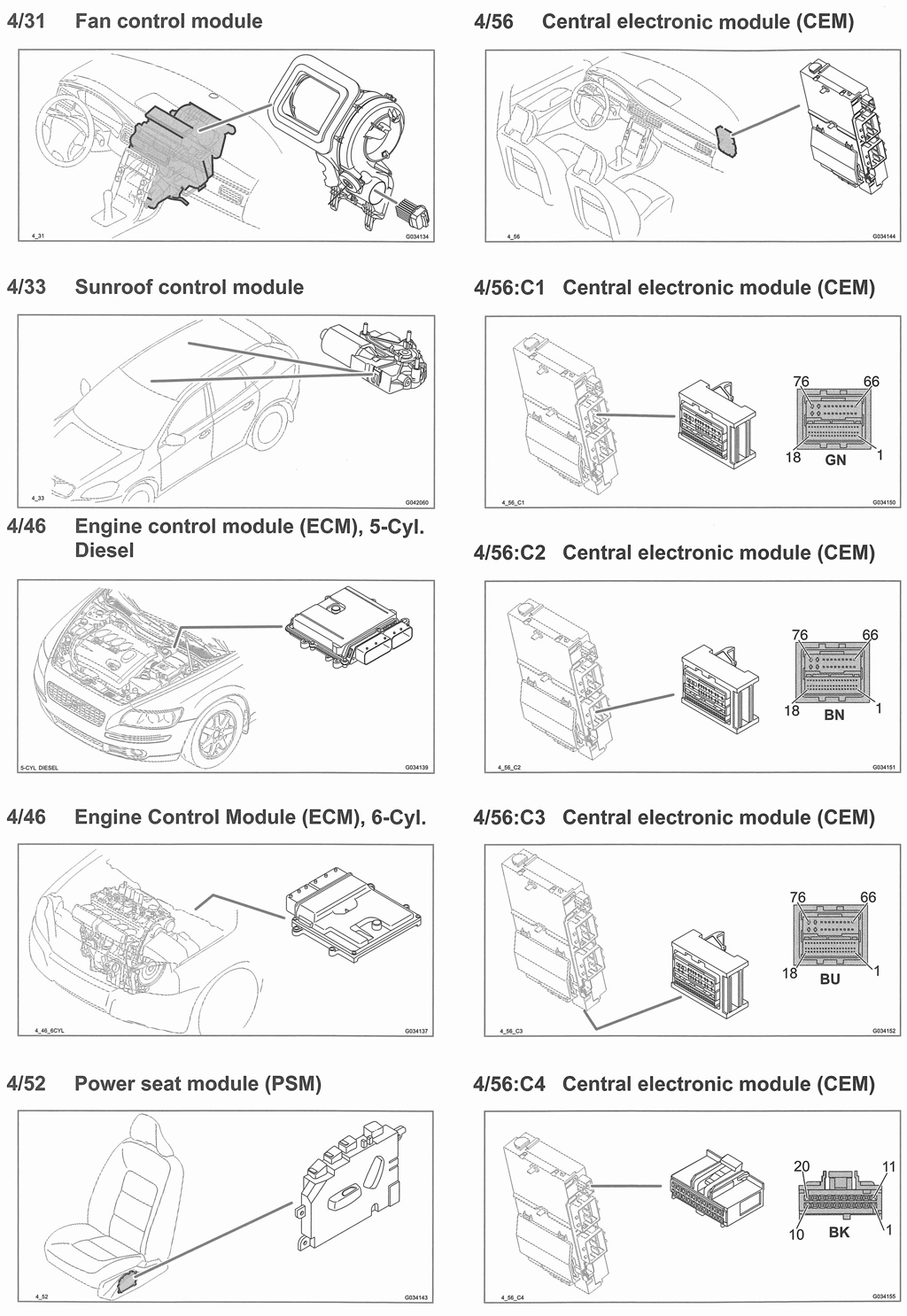

| Fan Control Module (4/31) | Behind center of dash, on blower fan. See Figure. |
| Forward Sensing Module (FSM) (4/80) | Behind left end of dash. See Figure. |

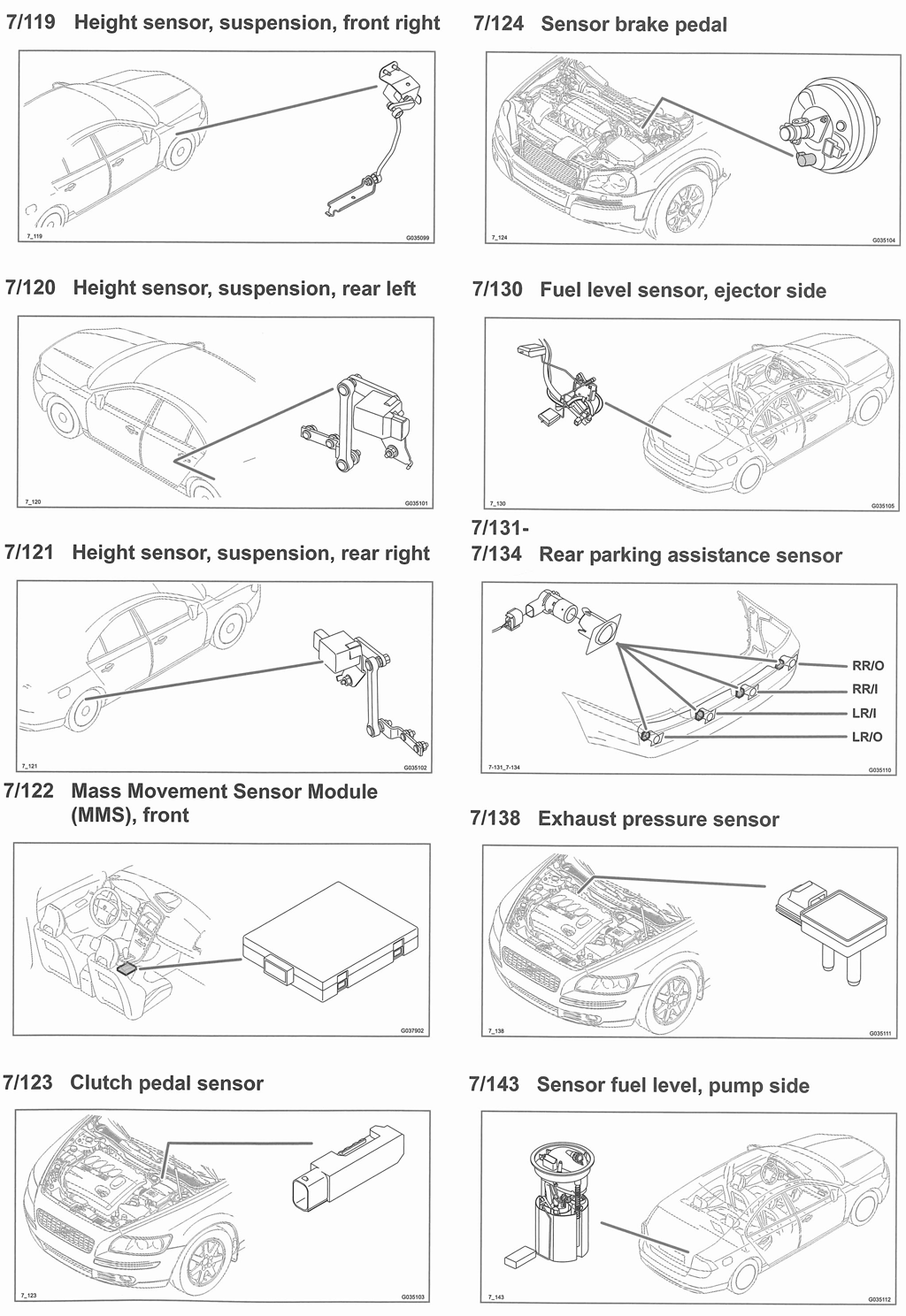

| Front Mass Movement Sensor Module (7/122) | Under center console. See Figure. |
| Fuel Pump Control Module (4/83) | On fuel tank assembly. See Figure. |
| Handsfree Cellular Phone Control Module (16/159) | Under front passenger's seat. See Figure. |
| Headlamp Control Module (HCM) (4/118) | Right rear of engine compartment). See Figure. |

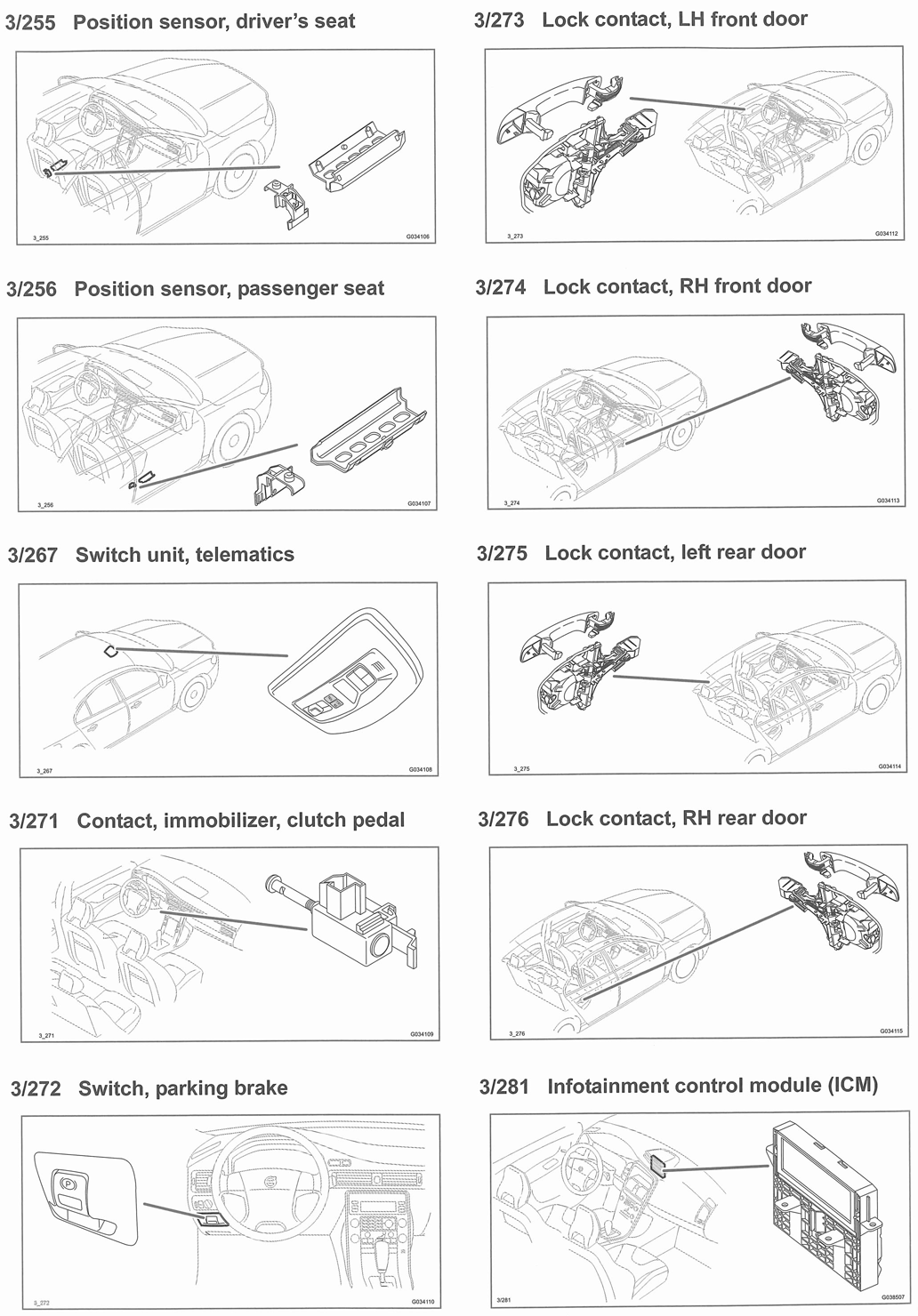

| Information Control Module (3/281) | Center of dash. See Figure. |

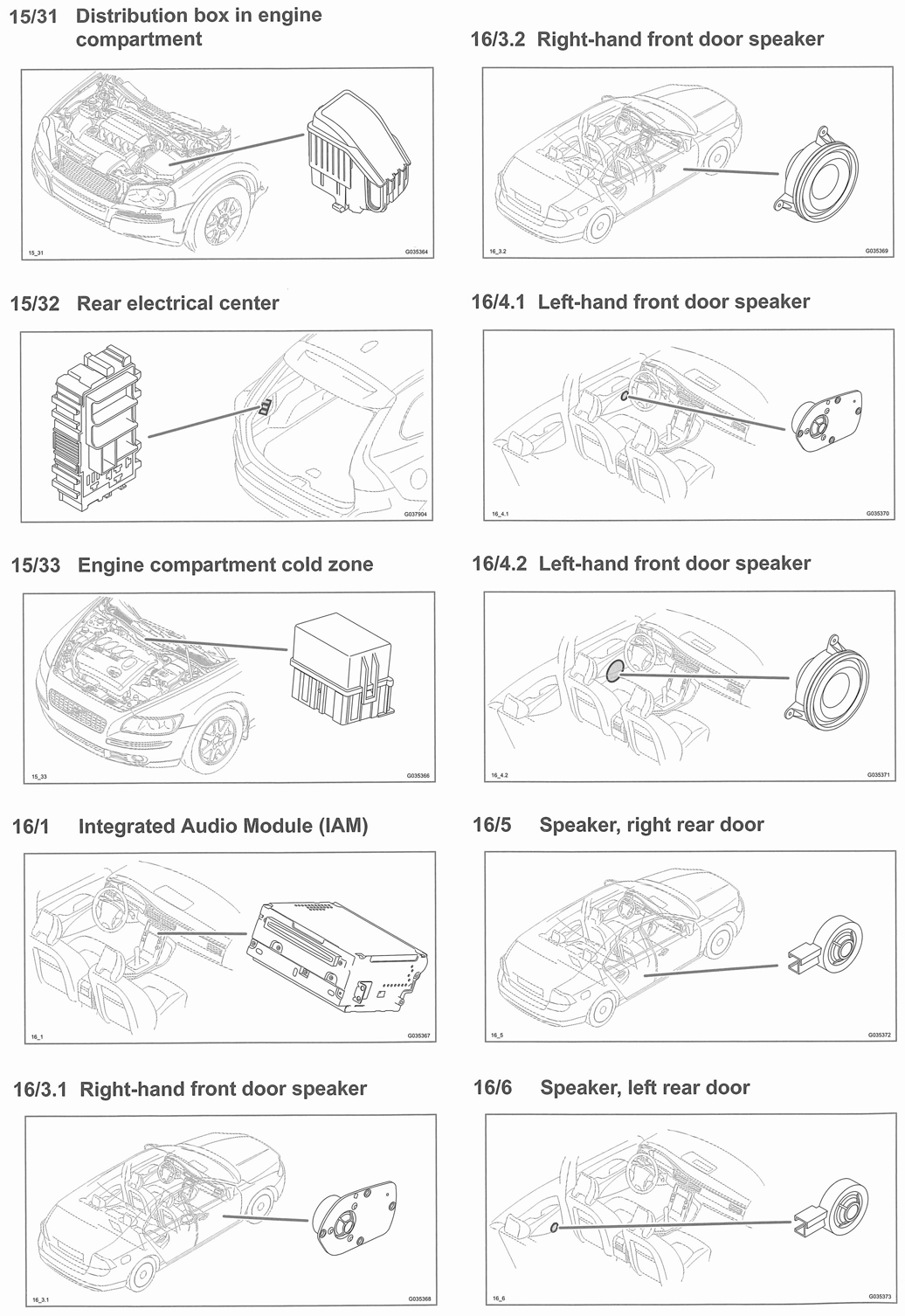

| Integrated Audio Module (IAM) (16/1) | Center of dash. See Figure. |
| Keyless Vehicle Module (KVM) (4/93) | Right side of luggage compartment. See Figure. |
| Left Rear Door Module (LDM) (3/128) | In left rear door. See Figure. |
| Multimedia Module (MMM) (16/108) | Left rear of luggage compartment. See Figure. |
| Park Brake Module (PBM) (4/115) | Left rear of luggage compartment. See Figure. |

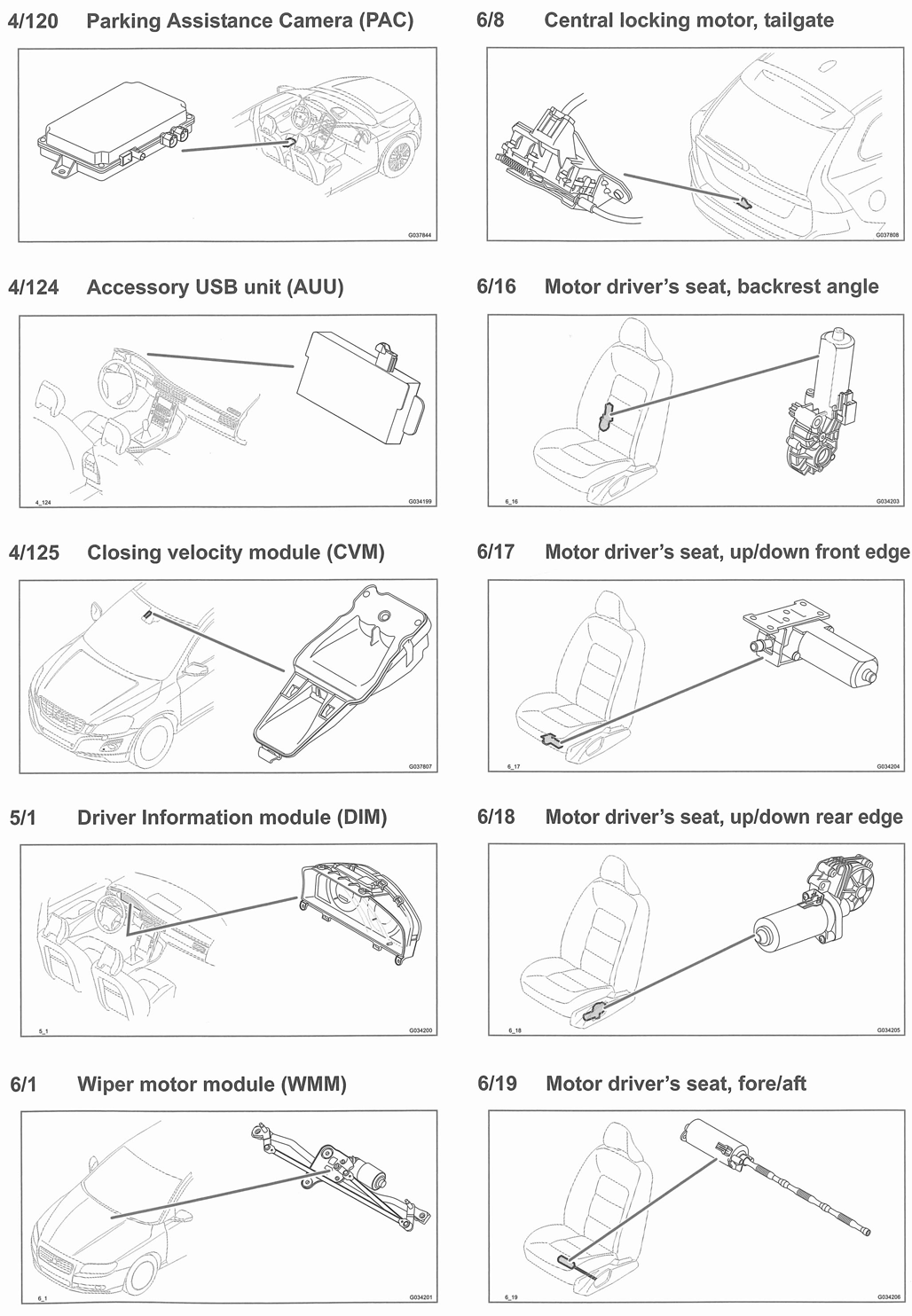

| Parking Assistance Camera Module (PAC) (4/120) | Under driver's seat. See Figure. |
| Parking Assistance Module (PAM) (4/86) | Right rear of luggage compartment. See Figure. |
| Passenger Door Module (PDM) (3/127) | In right front passenger door. See Figure. |
| Phone Module (PHM) (16/60) | Behind right side of dash. See Figure. |
| Power Operated Tailgate Module (4/116) | Left rear of luggage compartment. See Figure. |
| Remote Keyless Entry (RKE) (4/119) | Center rear of roof. See Figure. |
| Remote Parking Heater Start Control Module (4/106) | Behind right kick panel. See Figure. |
| Remote Receiver Module (RRX) (4/119.2) | Center rear of roof. See Figure. |
| Right Rear Door Module (RDM) (3/129) | In right rear door. See Figure. |
| Road Traffic Information Module (RTI) (16/45) | Behind right side of dash. See Figure. |

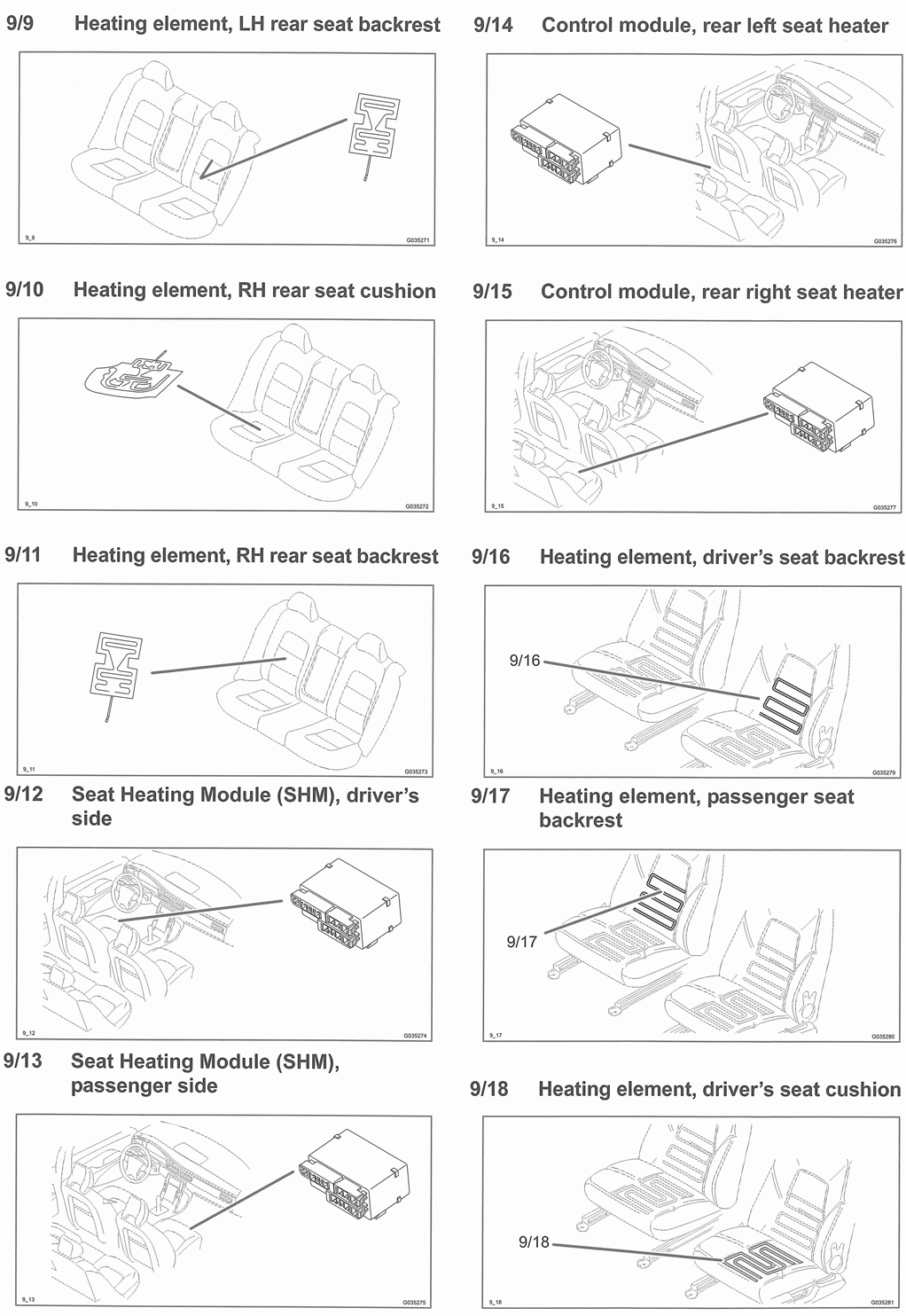

| Seat Heater Control Module (Right Rear) (9/15) | Under right rear seat. See Figure. |
| Seat Heating Module (SHM) (Driver's/Passenger's Side) (9/12, 9/13) | In respective front seat bottom. See Figure. |

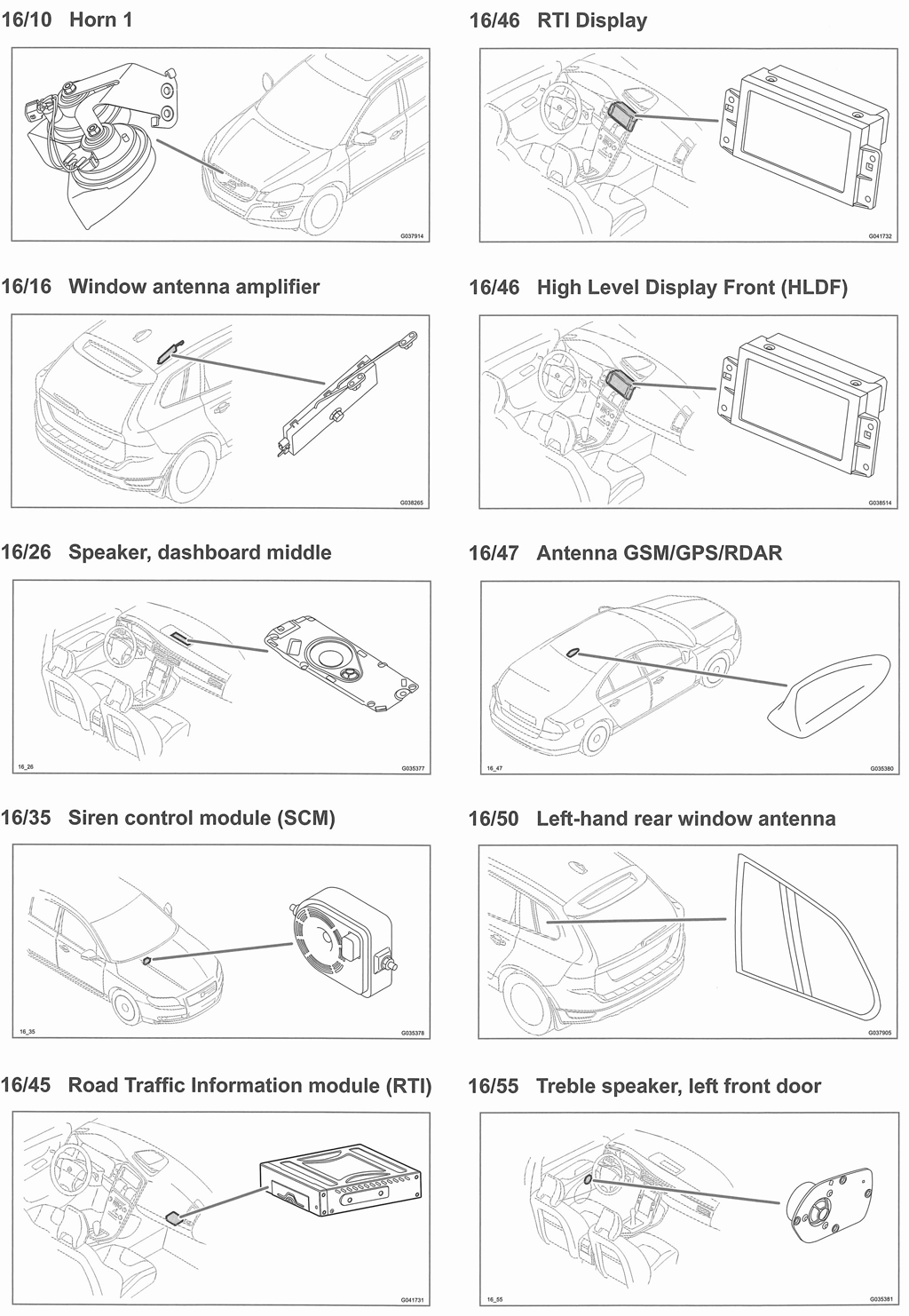

| Siren Control Module (SCM) (16/35) | Rear of engine compartment. See Figure. |

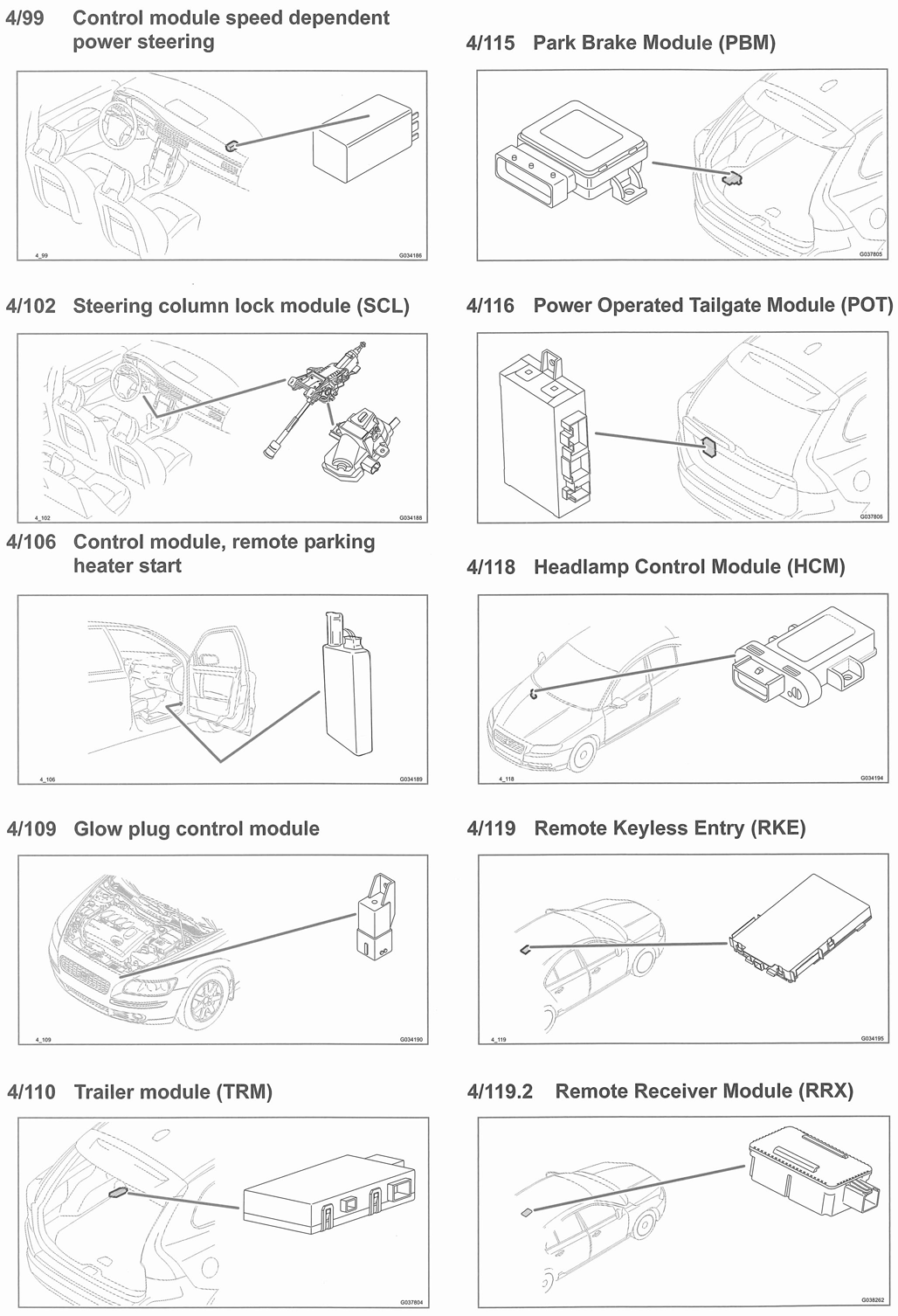

| Speed Dependent Power Steering Control Module (4/99) | Behind right side of dash. See Figure. |

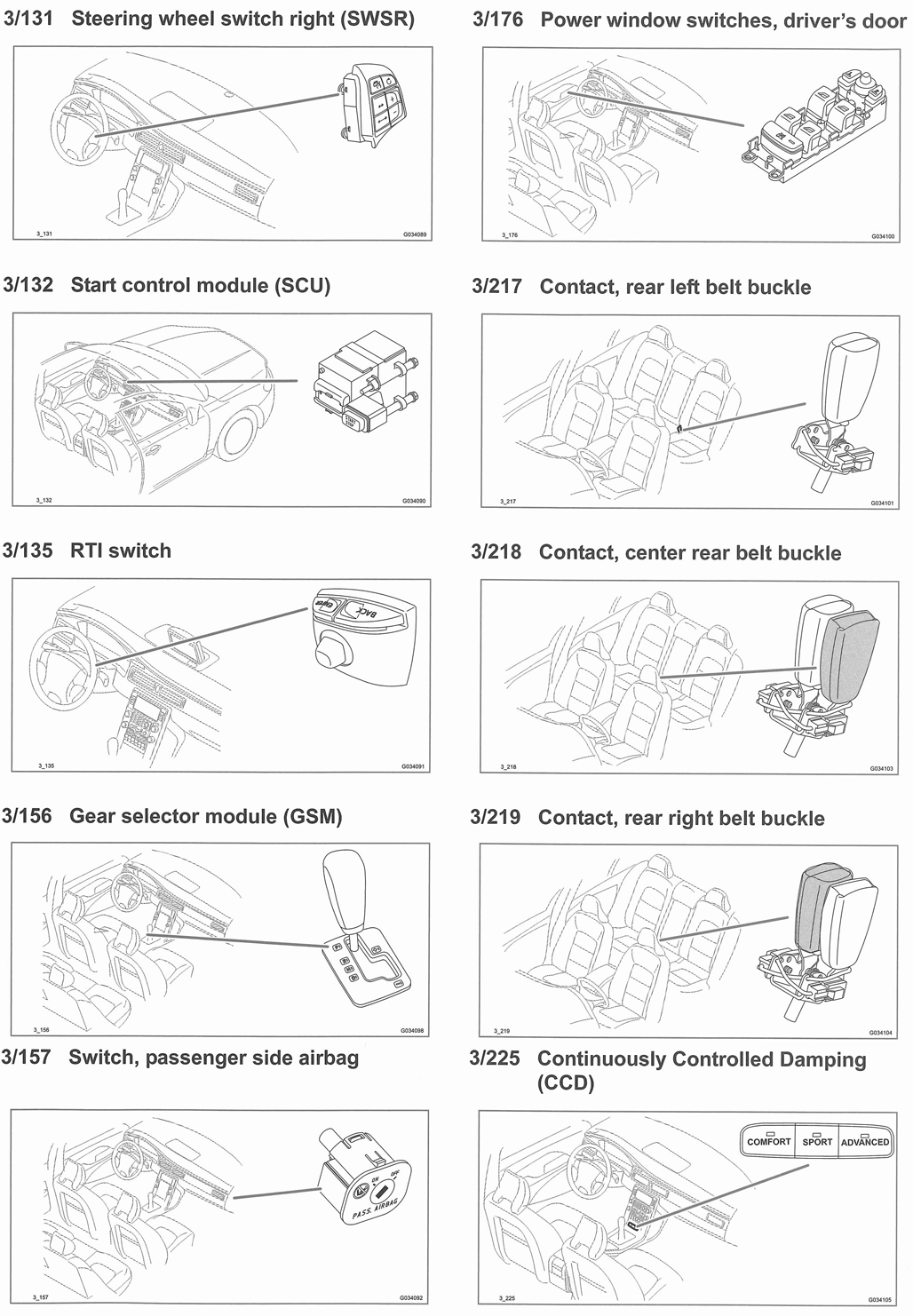

| Start Control Unit (SCU) (3/132) | Behind left side of dash. See Figure. |
| Steering Wheel Angle Sensor Module (SAS) (4/68) | On steering column. See Figure. |
| Steering Wheel Module (SWM) (3/130) | In steering column. See Figure. |
| Subwoofer Module (SUB) (16/79) | Left side of luggage compartment. See Figure. |
| Sunroof Control Module (4/33) | Forward of sun roof opening. See Figure. |

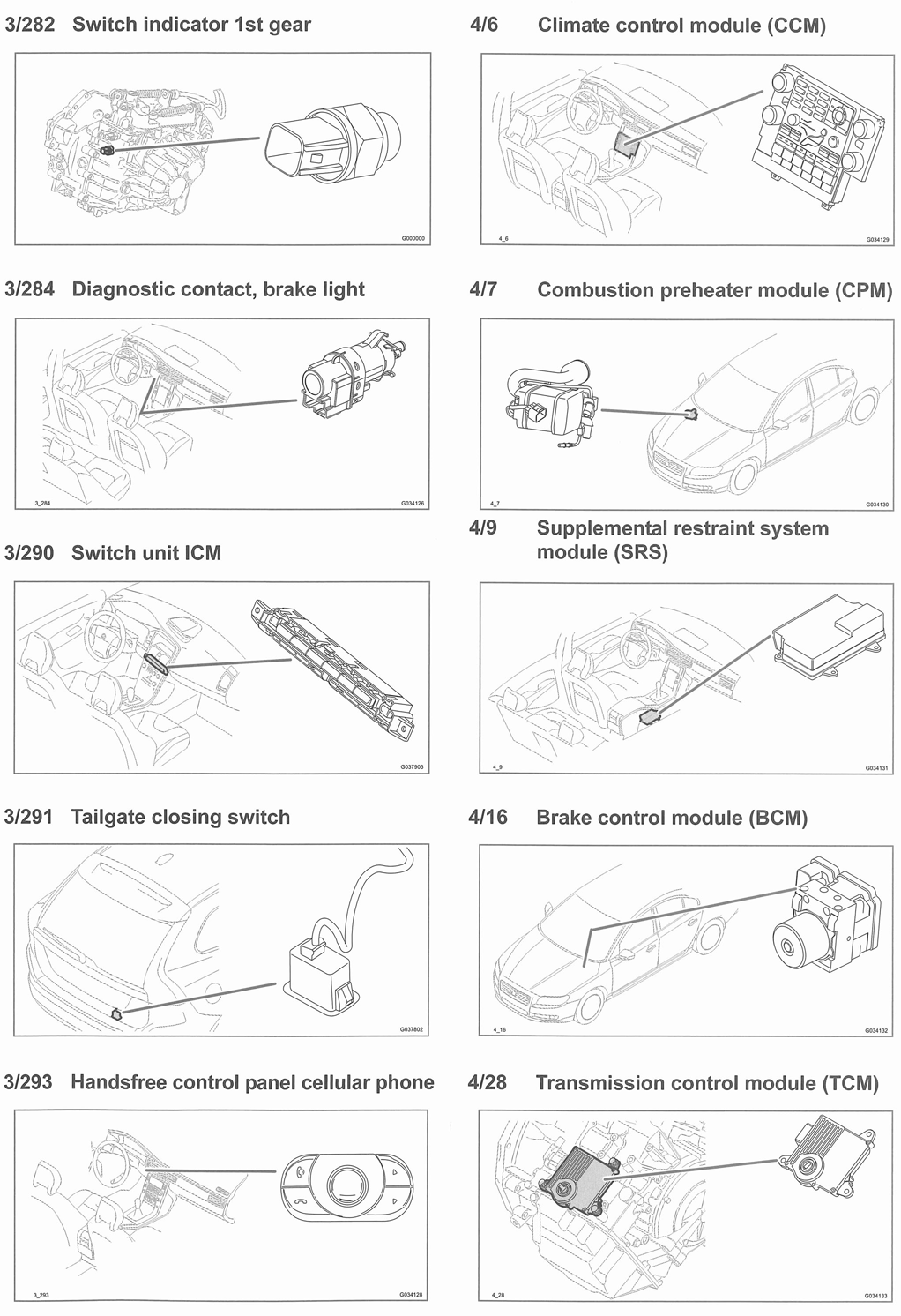

| Supplemental Restraint System (SRS) (4/9) | Below center console. See Figure. |
| Suspension Module (SUM) (4/84) | Behind center of rear seats. See Figure. |
| Tailgate Lock Unit (3/78) | Bottom center of tailgate. |
| Trailer Module (TRM) (4/110) | Left side of luggage compartment. See Figure. |
| Transmission Control Module (TCM) (4/28) | On transmission. See Figure. |
