Chrysler
>>
2002
>>
Neon LX, Automatic
>>
Repair and Diagnosis
>>
Engine Performance
>>
System
>>
Engine Controls - Self-Diagnostics
>>
Component Locations
Component Locations
NOTE:
See
Fig 1
-
Fig 21
for component locations.

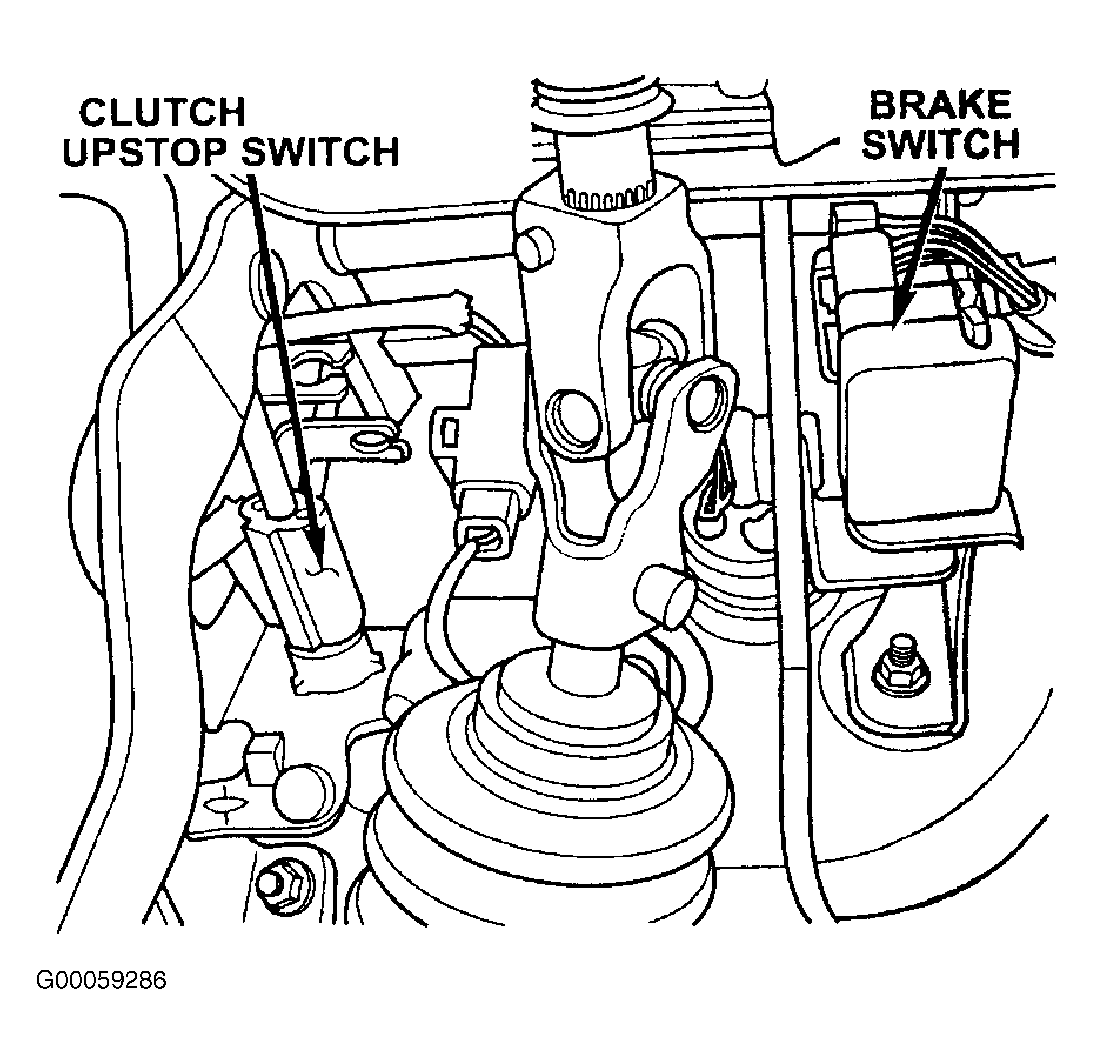

Fig 1: Locating Brake Switch & Clutch Upstop Switch
Courtesy of DAIMLERCHRYSLER CORP.

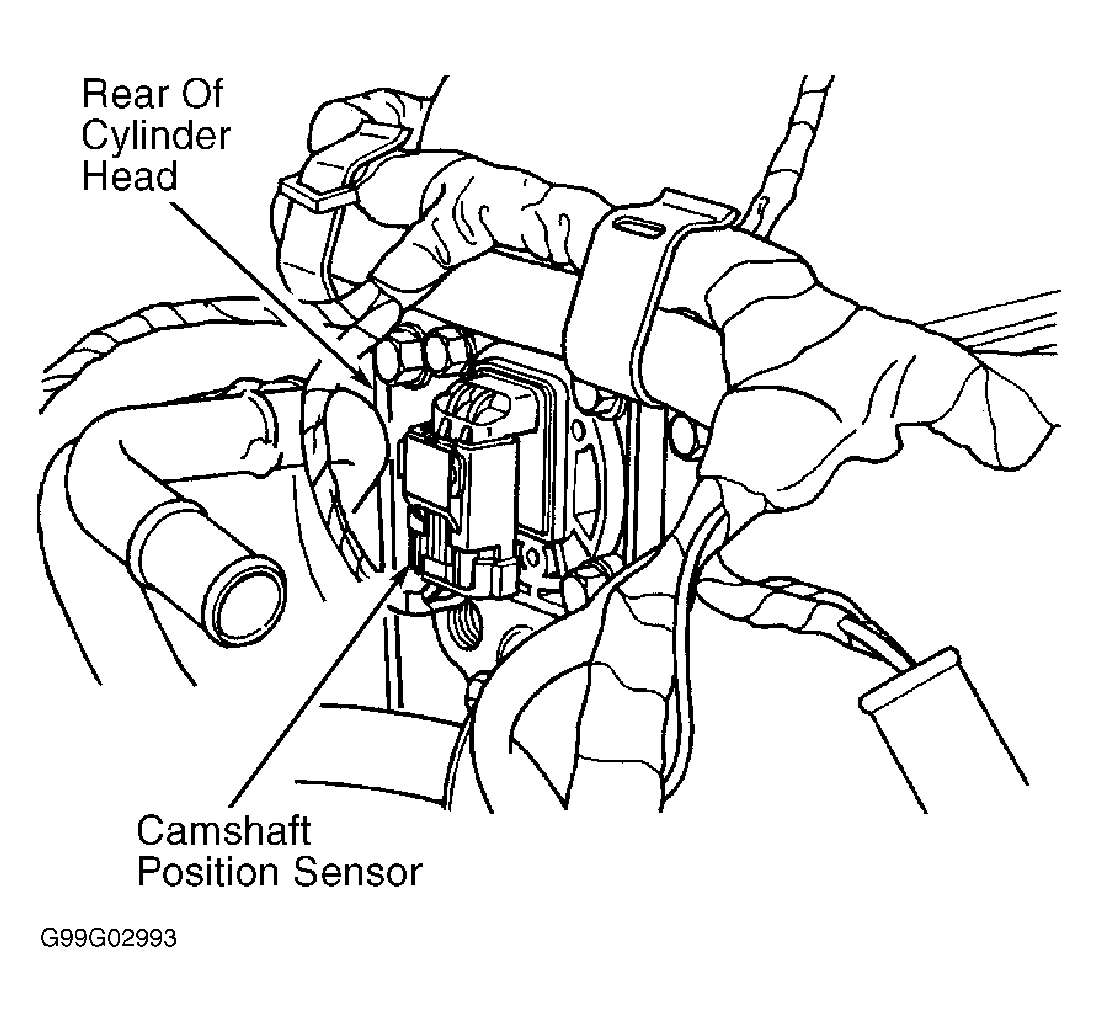

Fig 2: Locating Camshaft Position Sensor
Courtesy of DAIMLERCHRYSLER CORPORATION

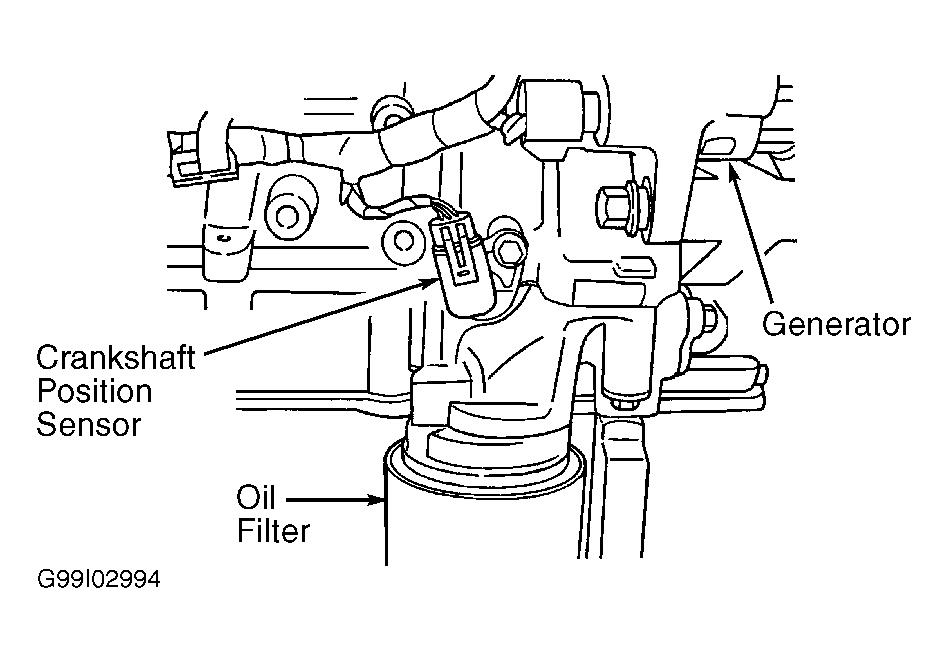

Fig 3: Locating Crankshaft Position Sensor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Locating Data Link Connector
Courtesy of DAIMLERCHRYSLER CORP.

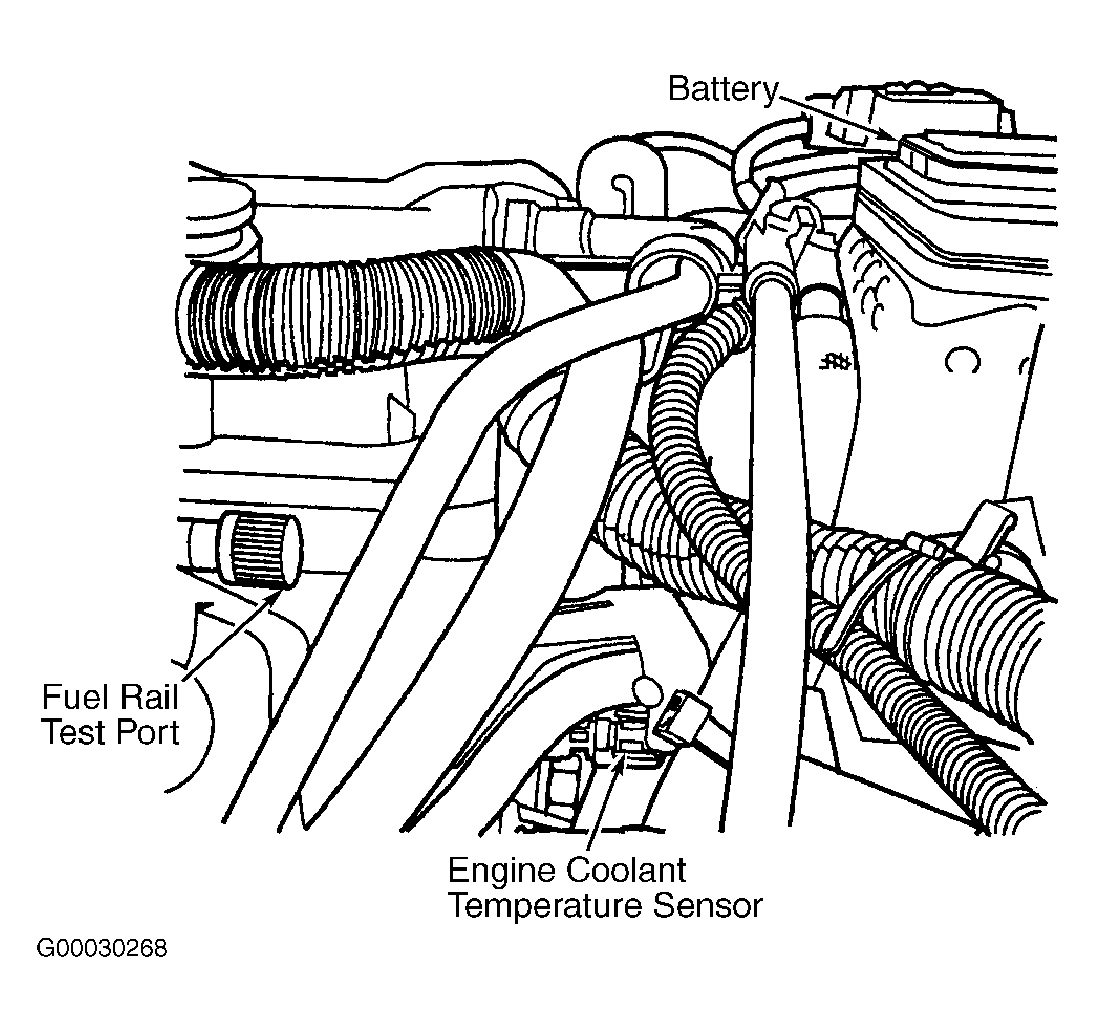

Fig 5: Locating Engine Coolant Temperature Sensor
Courtesy of DAIMLERCHRYSLER CORPORATION

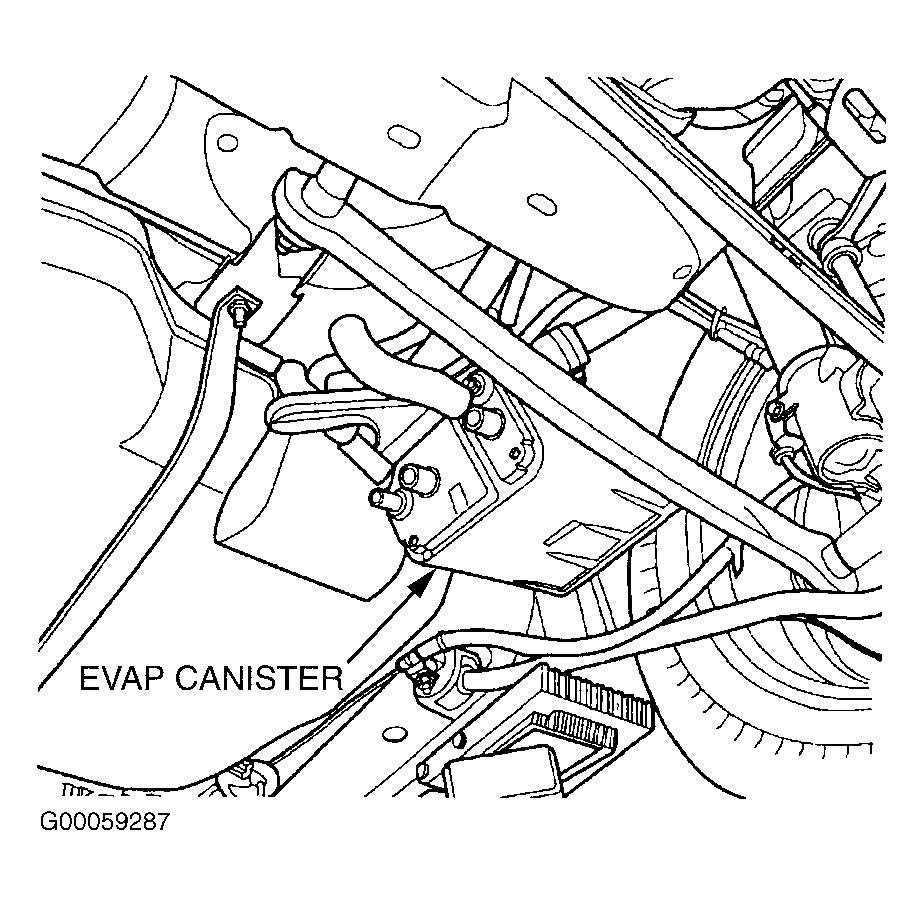

Fig 6: Locating Evaporative Emissions Canister
Courtesy of DAIMLERCHRYSLER CORP.

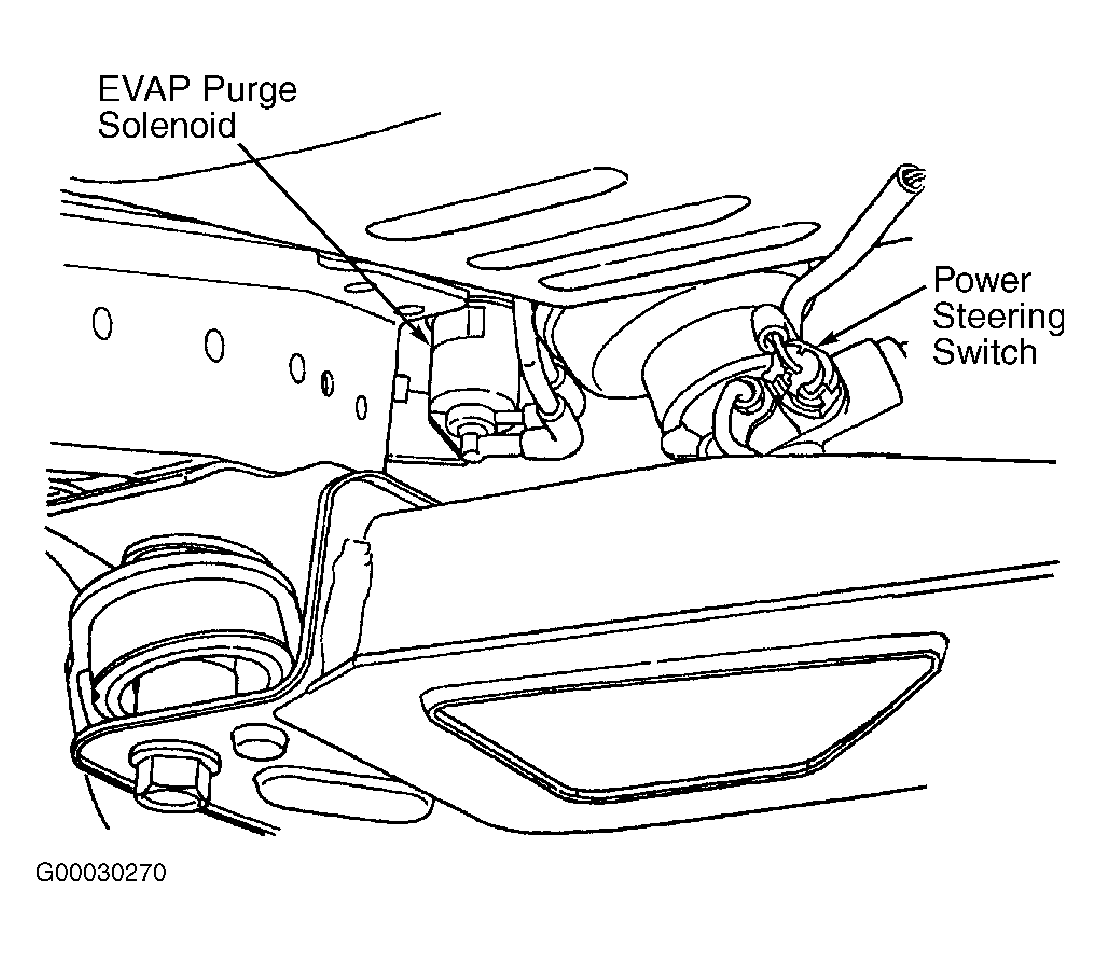

Fig 7: Locating Evaporative Emissions Purge Solenoid & Power Steering Switch
Courtesy of DAIMLERCHRYSLER CORPORATION

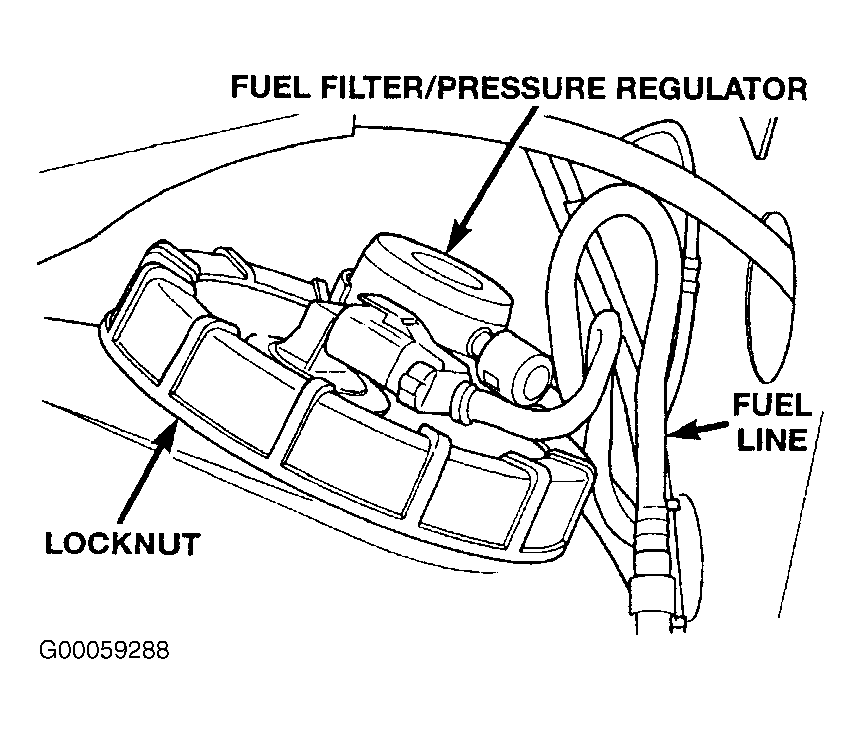

Fig 8: Locating Fuel Filter Pressure Regulator
Courtesy of DAIMLERCHRYSLER CORP.

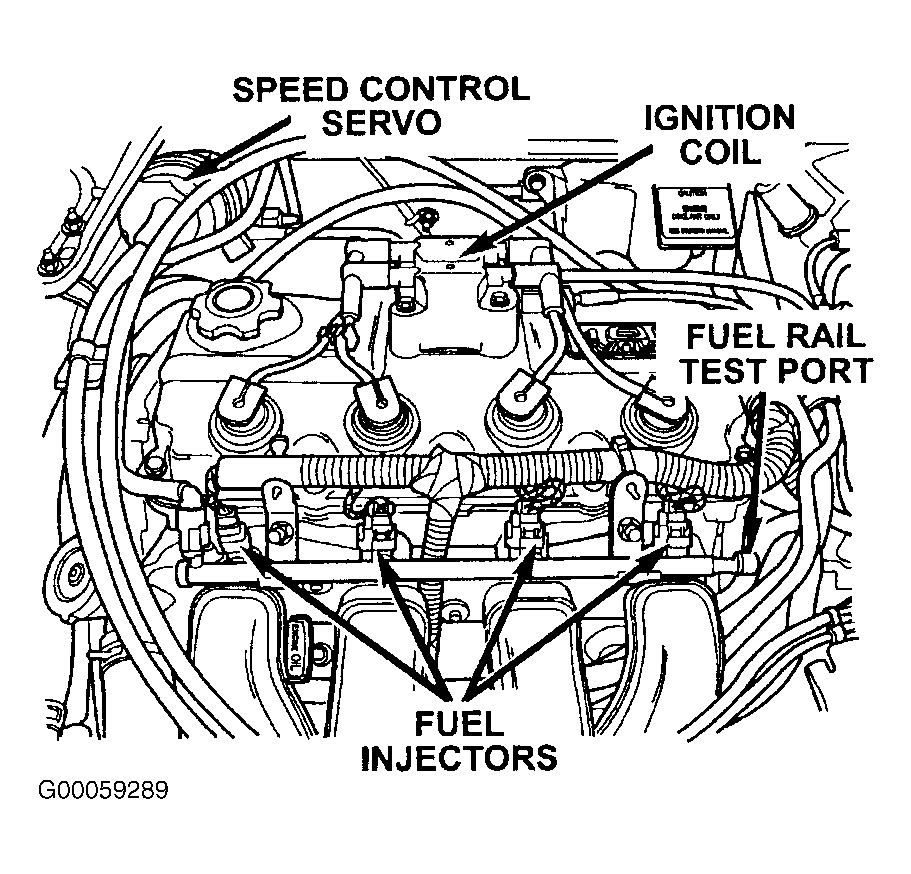

Fig 9: Locating Fuel Injectors, Fuel Rail Test Port, Ignition Coil & Speed Control Servo
Courtesy of DAIMLERCHRYSLER CORP.

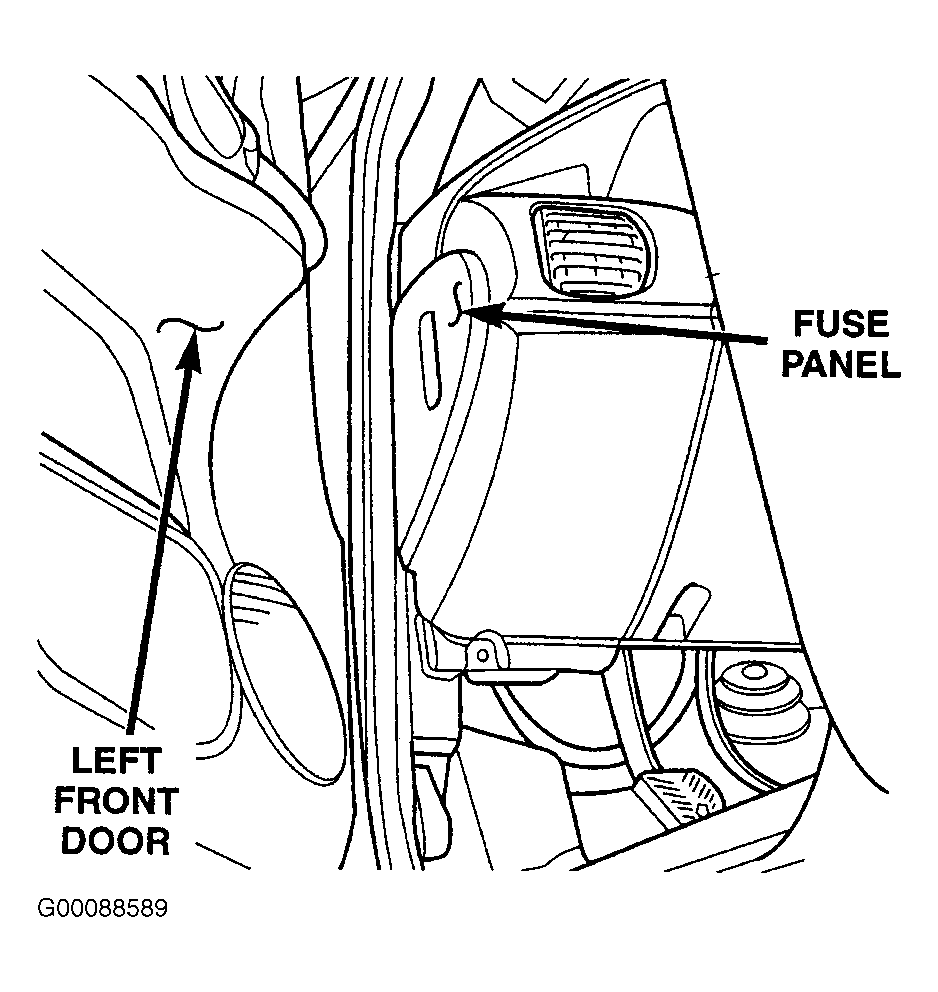

Fig 10: Locating Fuse Panel
Courtesy of DAIMLERCHRYSLER CORP.

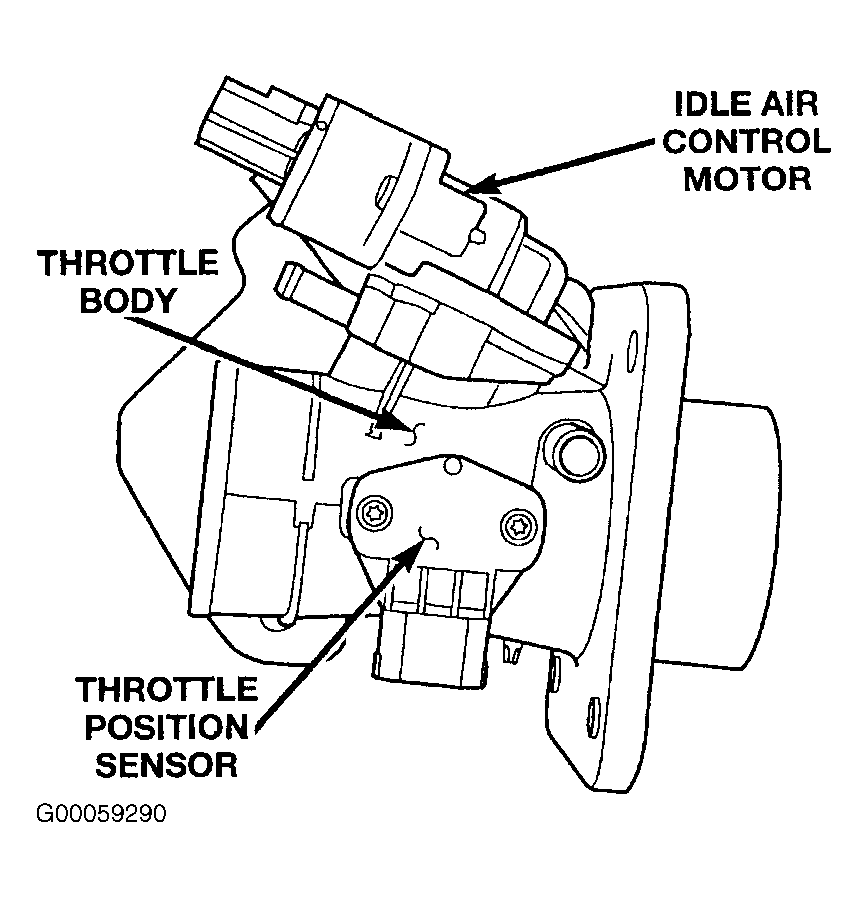

Fig 11: Locating Idle Air Control Motor & Throttle Position Sensor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 12: Locating Inlet Air Temperature Sensor & Power Distribution Center
Courtesy of DAIMLERCHRYSLER CORP.

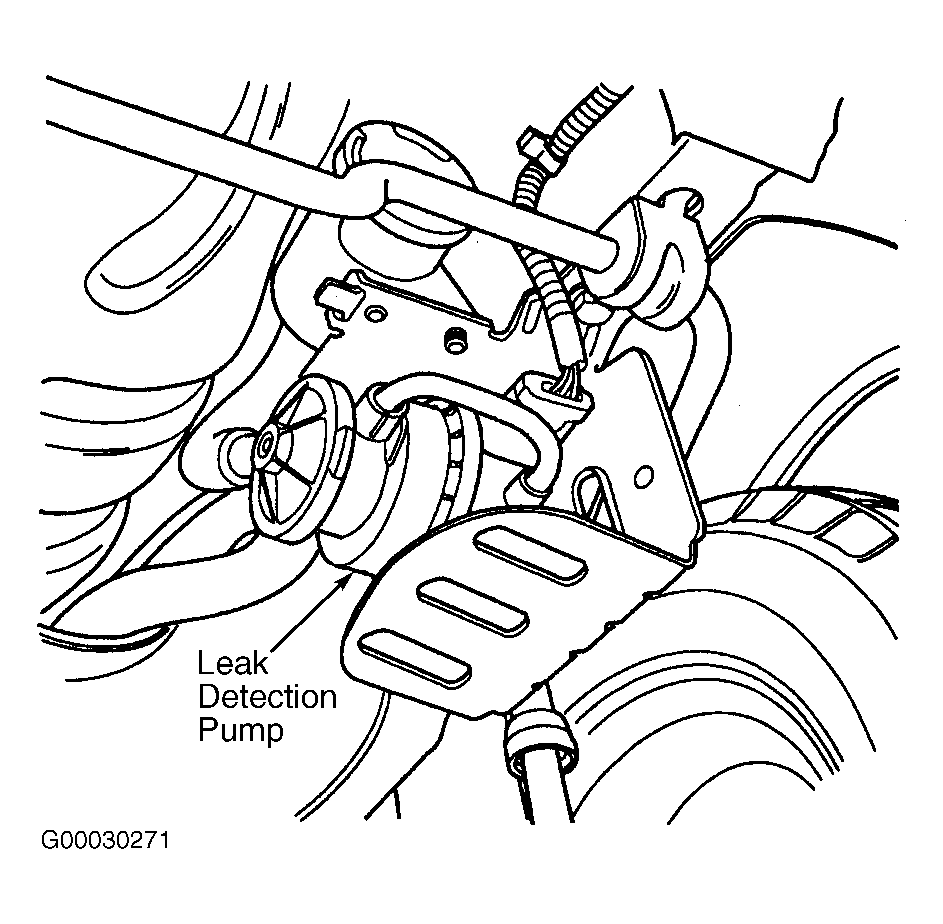

Fig 13: Locating Leak Detection Pump
Courtesy of DAIMLERCHRYSLER CORPORATION

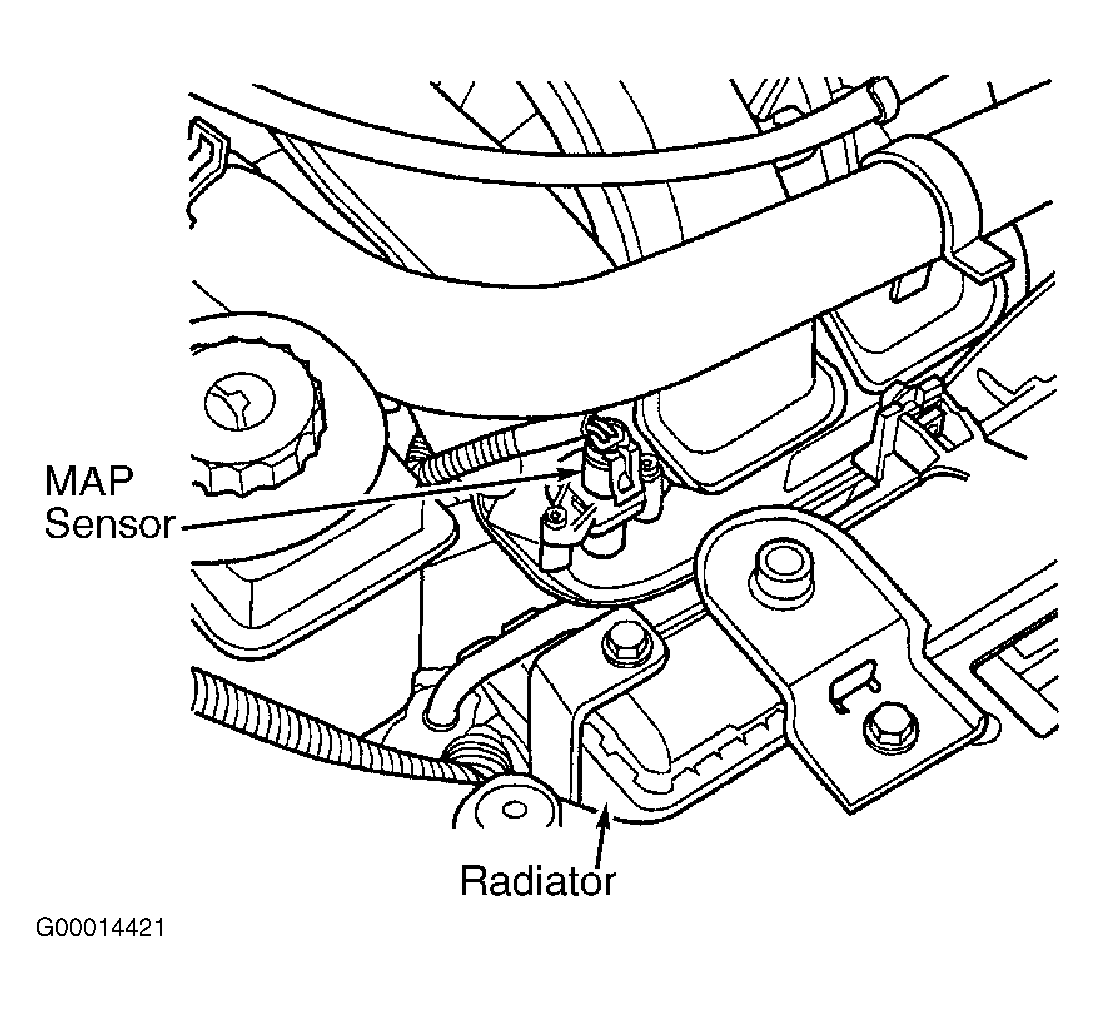

Fig 14: Locating Manifold Absolute Pressure Sensor
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 15: Locating Powertrain Control Module
Courtesy of DAIMLERCHRYSLER CORPORATION

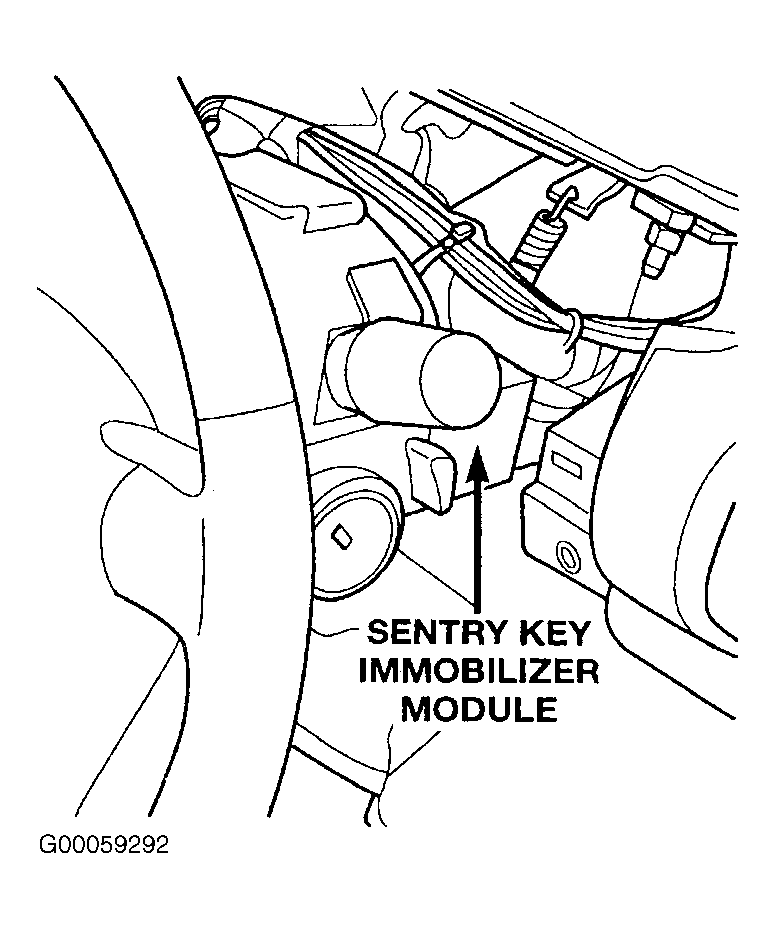

Fig 16: Locating Sentry Key Immobilizer Module
Courtesy of DAIMLERCHRYSLER CORP.

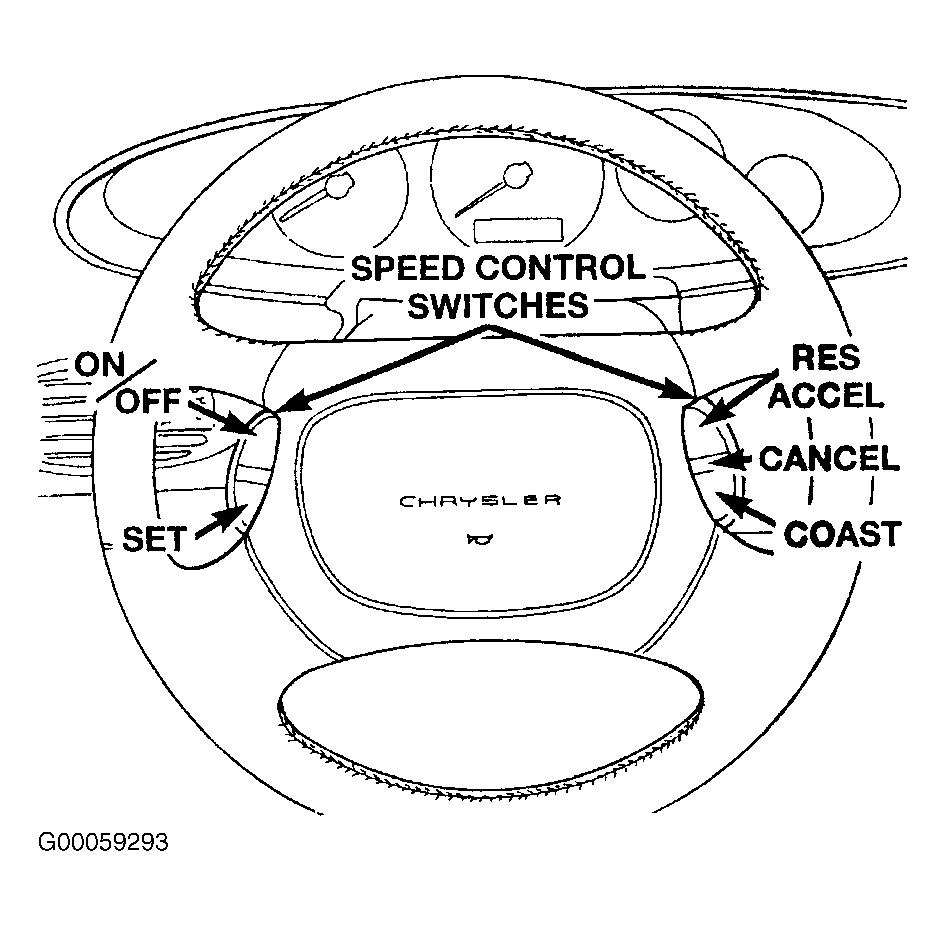

Fig 17: Locating Speed Control Switches
Courtesy of DAIMLERCHRYSLER CORP.

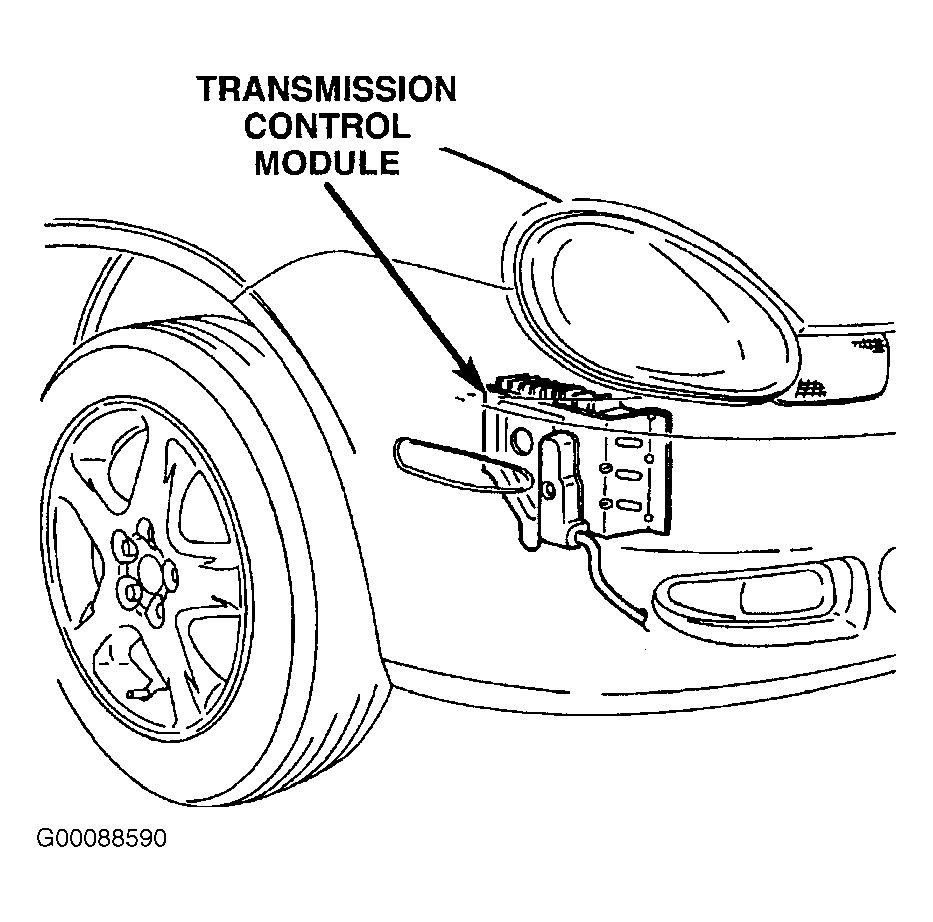

Fig 18: Locating Transmission Control Module
Courtesy of DAIMLERCHRYSLER CORP.

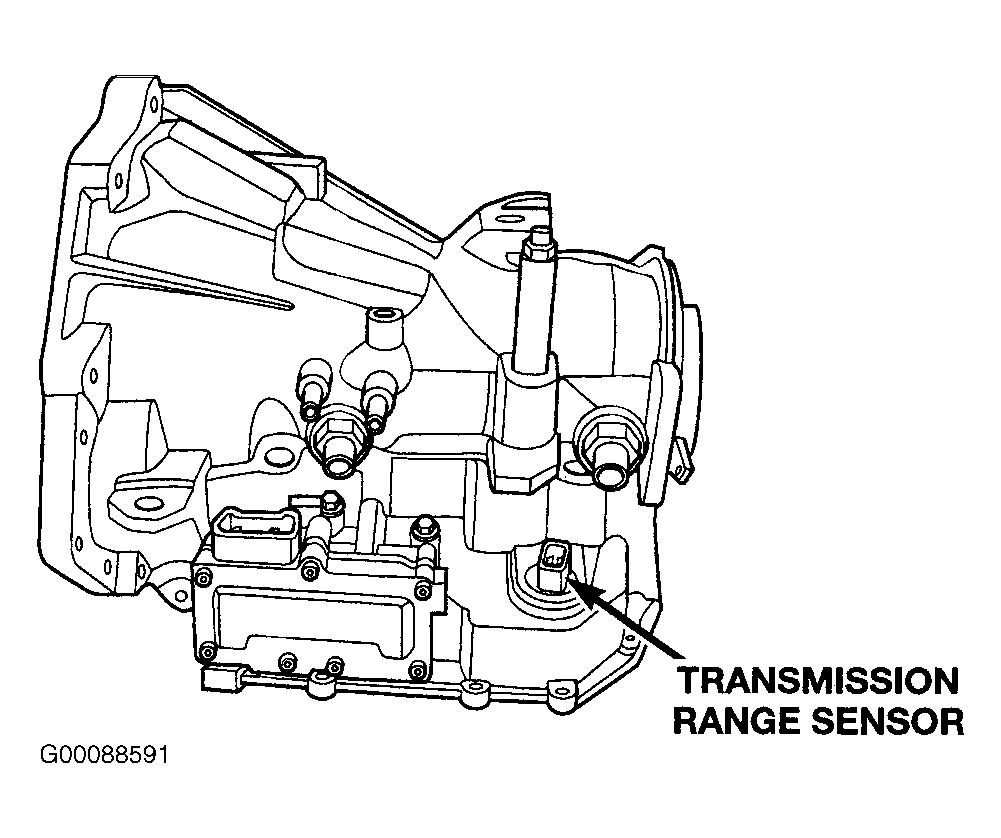

Fig 19: Locating Transmission Range Sensor
Courtesy of DAIMLERCHRYSLER CORP.

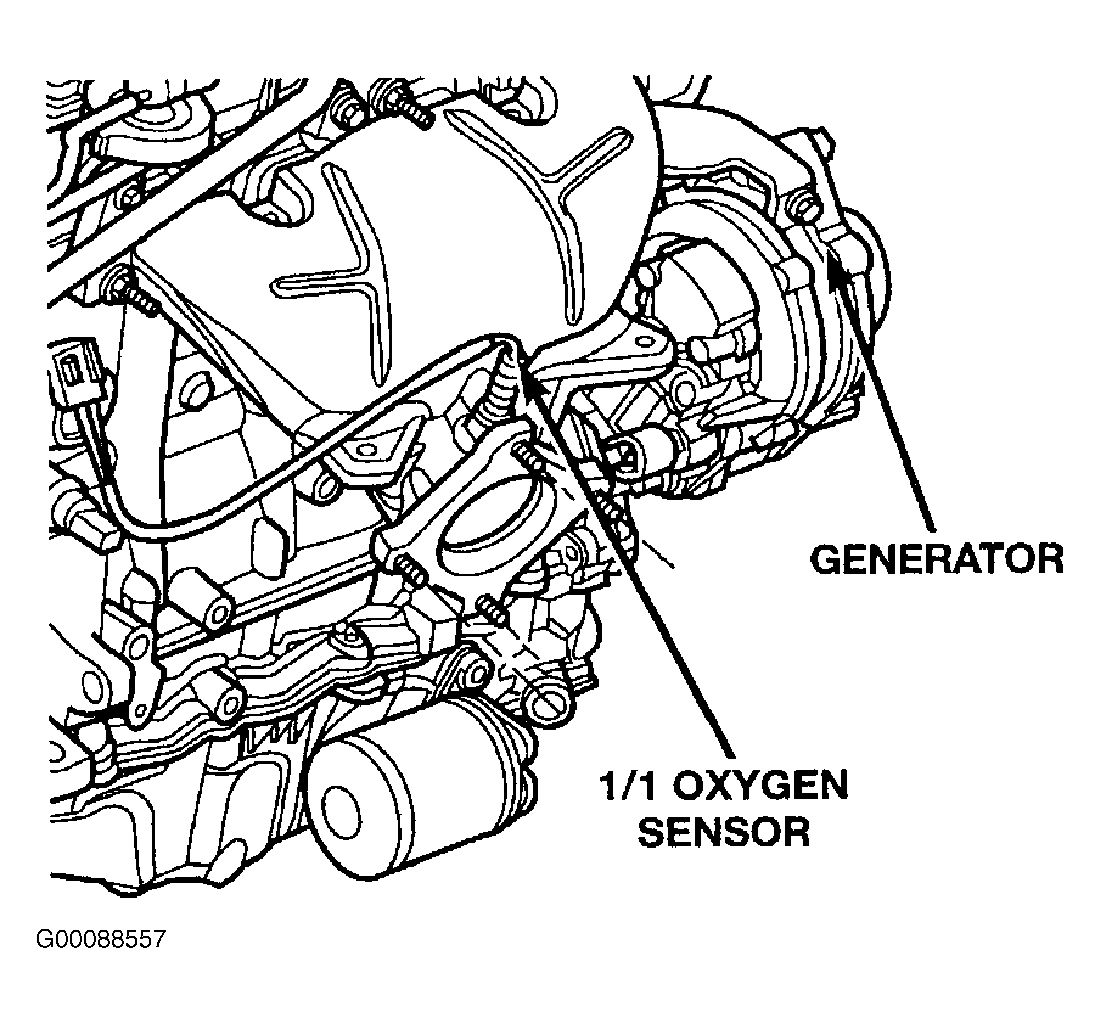

Fig 20: Locating 1/1 Oxygen Sensor
Courtesy of DAIMLERCHRYSLER CORP.

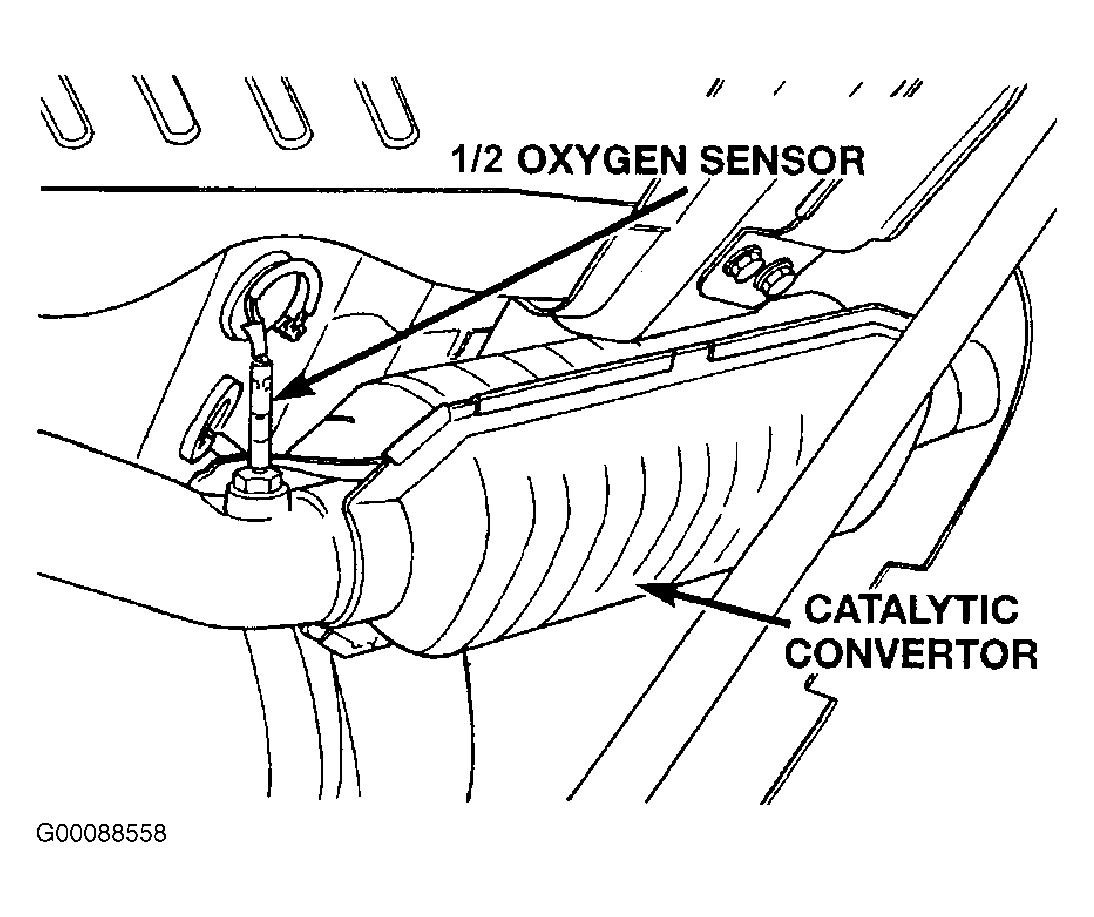

Fig 21: Locating 1/2 Oxygen Sensor
Courtesy of DAIMLERCHRYSLER CORP.
