| A/C Compressor Bracket-To-Engine Block Bolts |
40 (54) |
| A/C Compressor-To-Bracket Bolts |
21 (28) |
| Camshaft Sprocket Bolt |
| Right Side |
75 (102) |
| Left Side |
85 (115) |
| Camshaft Thrust Plate Bolts |
21 (28) |
| Connecting Rod Cap Nuts |
| Step 1 |
40 (54) |
| Step 2 |
Additional 1/4 Turn |
| Crankshaft Main Bearing Cap |
| Inner Main Cap Bolts |
| Step 1 |
15 (20) |
| Step 2 |
Additional 1/4 Turn |
| Outer Main Cap Bolts |
| Step 1 |
20 (27) |
| Step 2 |
Additional 1/4 Turn |
| Tie Bolts Horizontal |
| Step 1 |
21 (28) |
| Step 2 |
Additional 1/4 Turn |
| Crankshaft Damper Bolt |
70 (95) |

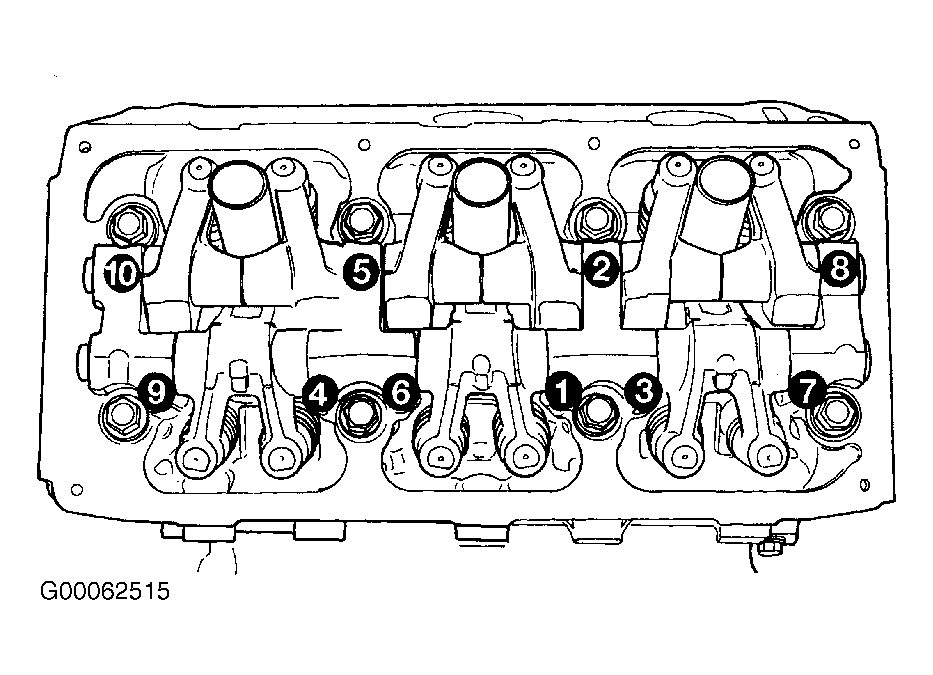

| Cylinder Head Bolts |
| Step 1 |
45 (61) |
| Step 2 |
65 (88) |
| Step 3 |
65 (88) |
| Step 4 |
Additional 1/4 Turn |
| Engine Mount Bracket-To-Block Bolts |
45 (61) |
| Engine Mount Isolator Nuts |
75 (102) |
| Exhaust Manifold-To-Cylinder Head Bolts |
17 (23) |
| Generator Bracket Bolts |
40 (54) |
| Oil Filter |
15 (20) |
| Oil Pan Drain Plug |
25 (35) |
| Oil Pump-To-Block Bolts |
21 (28) |
| Oil Pump to Pick-Up Tube Bolt |
21 (28) |

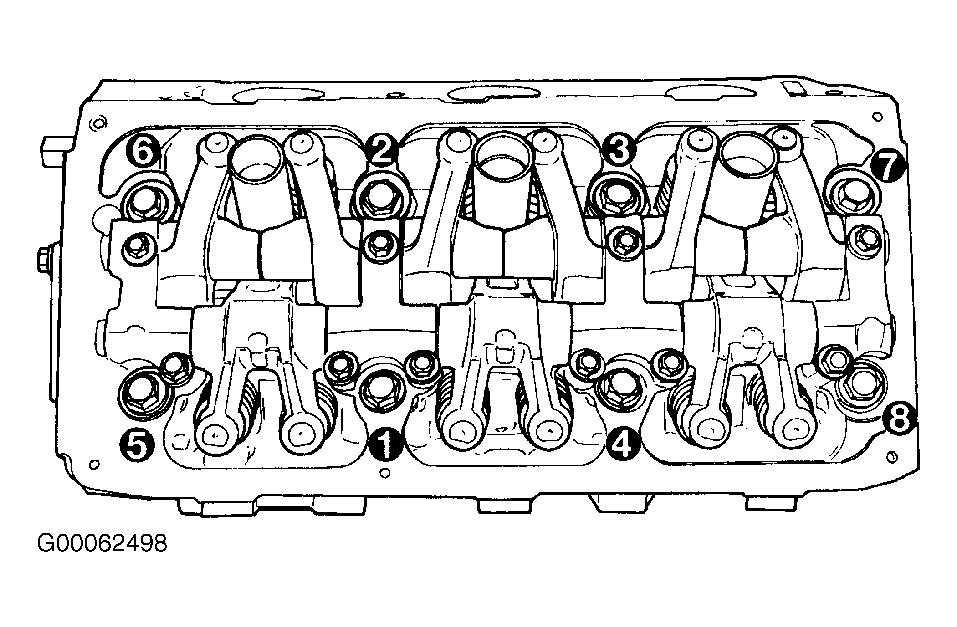

| Rocker Shaft Pedestal Retaining Bolts |
23 (31) |
| Spark Plugs |
20 (28) |
| Timing Belt Tensioner Bolts |
21 (28) |
| Timing Belt Tensioner Pulley Assembly Bolt |
45 (61) |
| Timing Belt Cover Bolts (M10) |
40 (54) |
| Upper Intake Manifold Support Brace |
21 (28) |
| INCH Lbs. (N.m) |
| Crankshaft Rear Seal Retainer |
105 (12) |
| Cylinder Head Cover Bolts |
105 (12) |
| Exhaust Manifold-To-Cylinder Head Bolts |
200 (23) |
| Exhaust Manifold Heat Shield Bolts |
105 (12) |

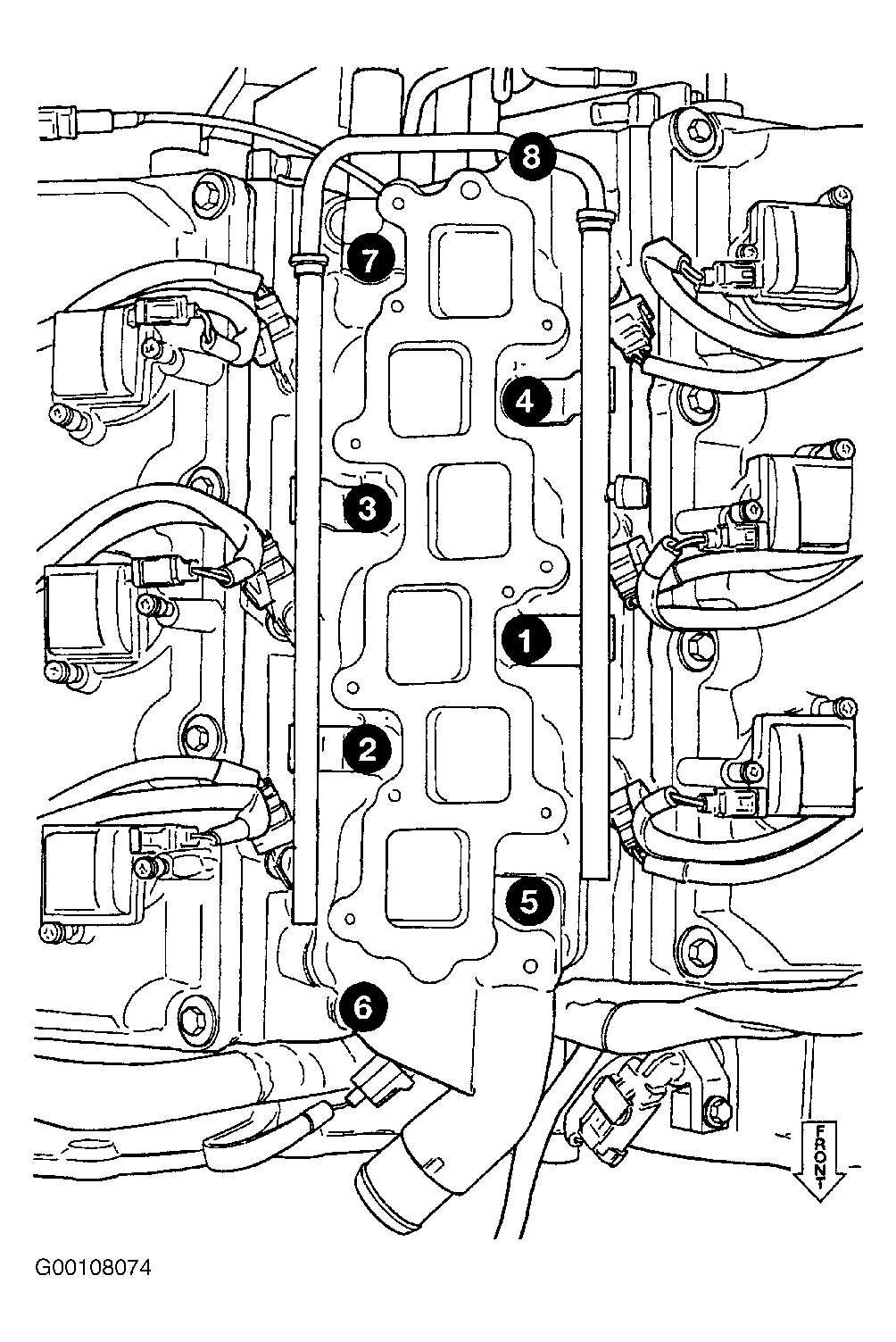

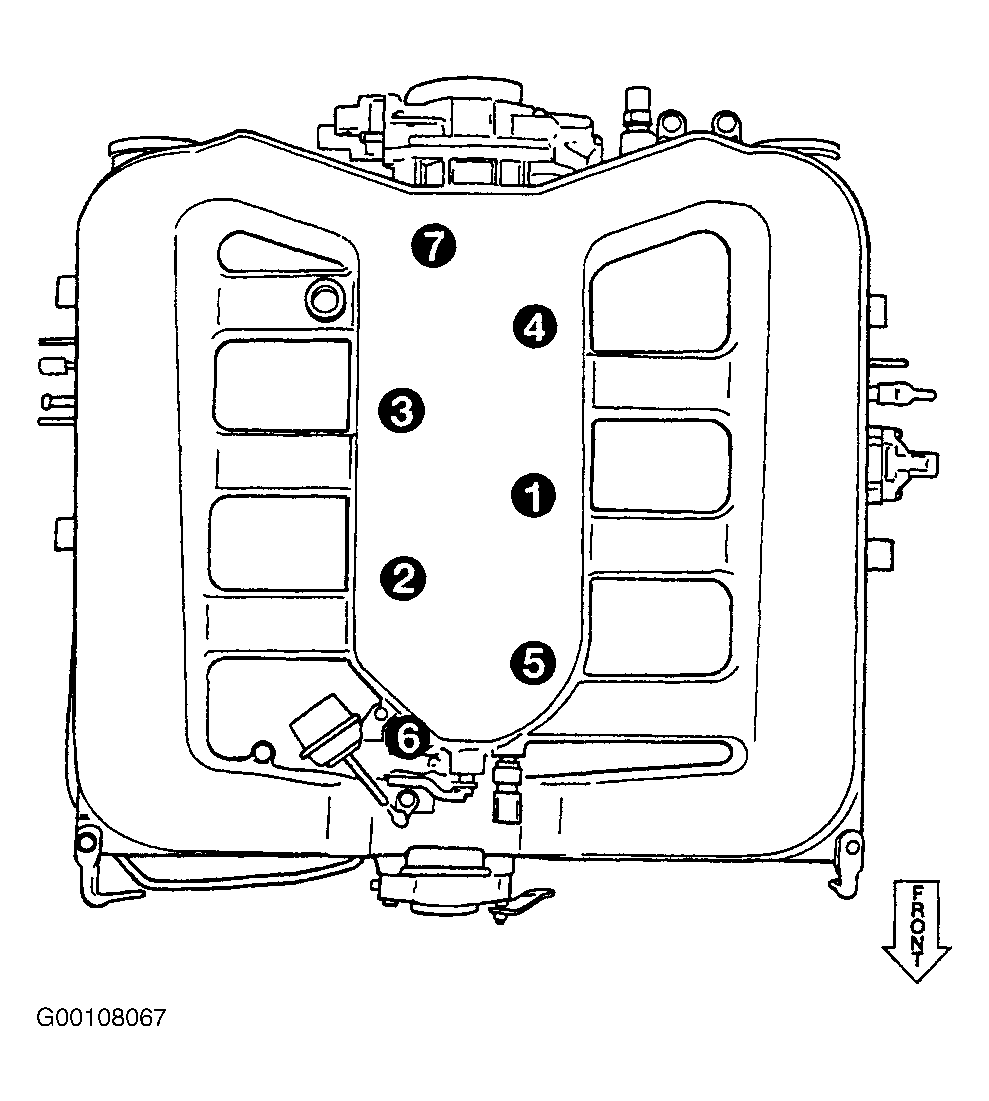

| Intake Manifold |
| Upper/Lower Manifold Bolts |
105 (12) |
| Oil Pan |
| Bolts (M6) |
105 (12) |
| Bolts (M8) |
250 (28) |
| Oil Pump Cover Bolts |
105 (12) |
| Oil Pump Pick-Up Tube Bolt |
250 (28) |
| PCV Valve |
60 (7) |
| Thermostat Housing/Water Inlet Connector Bolts |
105 (12) |
| Throttle Body Bolts |
105 (12) |
| Timing Belt Cover Bolts |
| M6 |
105 (12) |
| M8 |
250 (28) |
| Water Pump Bolts |
105 (12) |
| Water Outlet Housing Bleed Screw |
70 (8) |
