| Auto Tensioner |
| Alternator, Water Pump & A/C Compressor |
15-17 (20-23) |
| Power Steering Pump Belt |
15-17 (20-23) |

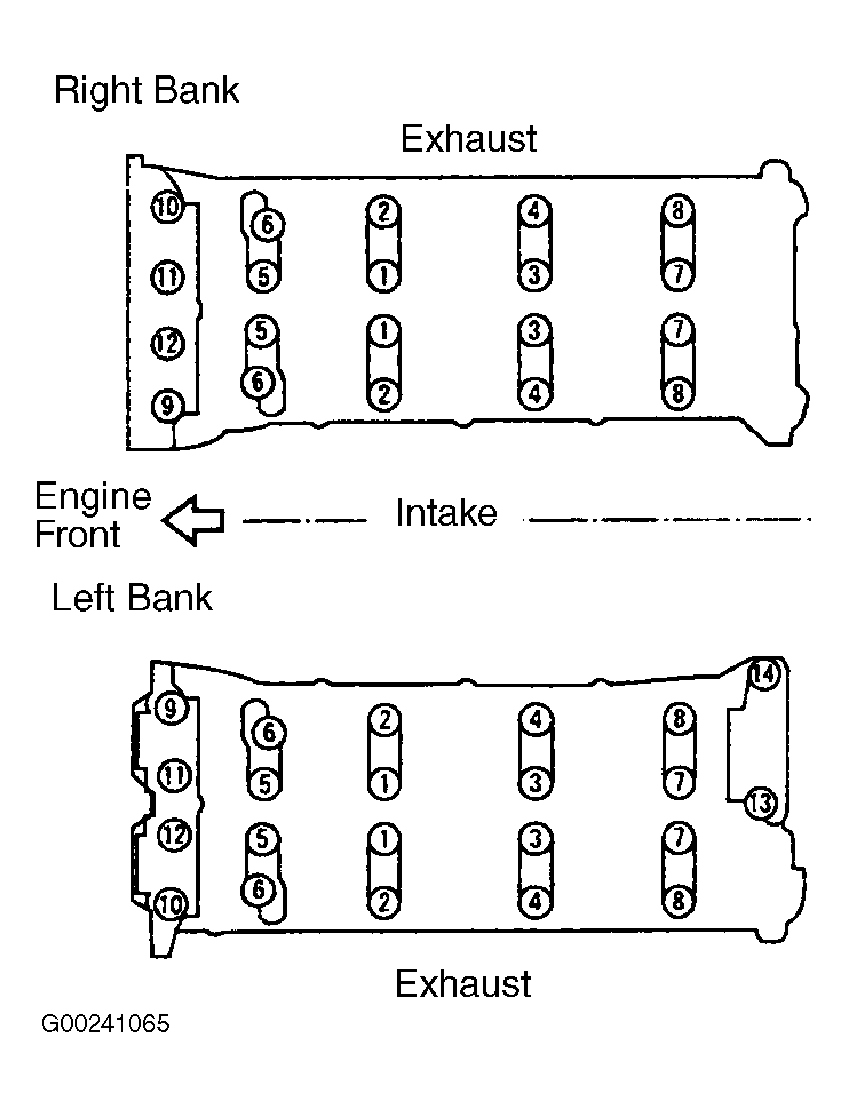

| Camshaft Bracket |
| Step 1 (M6 & M8 Bolts) |
18 INCH Lbs. (2) |
| Step 2 (M6 & M8 Bolts) |
53 INCH Lbs. (6) |
| Step 3 (M6 Bolt) |
80-106 INCH (9-12) |
| Step 4 (M8 Bolts) |
21-24 (29-33) |
| Connecting Rod Cap |
| Step 1 |
10-12 (14-16) |
| Step 2 |
Tighten Additional 60-65 Degrees |
| Crankshaft Pulley |
| Step 1 |
65-72 (88.2-98.0) |
| Step 2 |
Tighten Additional 90-96 Degrees |

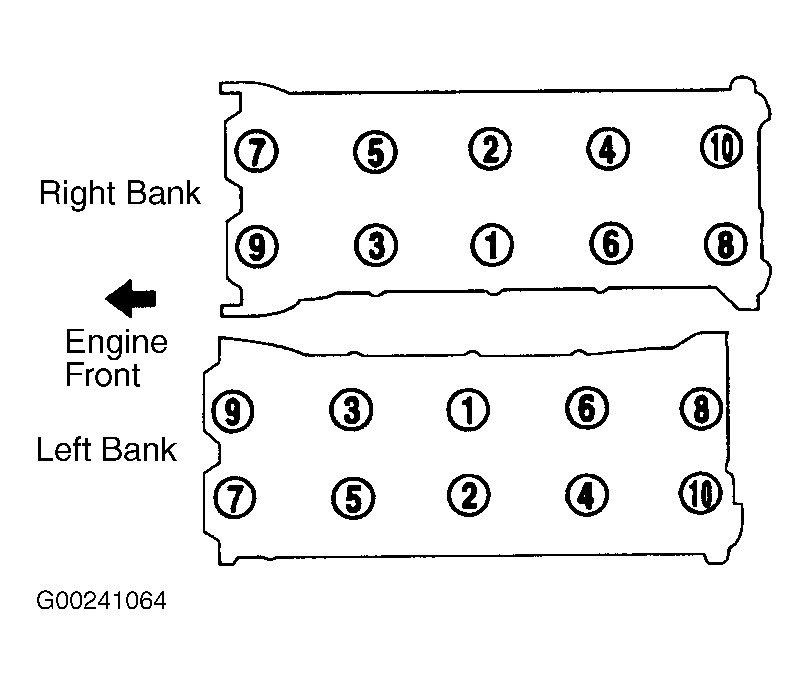

| Cylinder Head Bolts |
| Step 1 |
72 (98) |
| Step 2 |
Loosen To Zero |
| Step 3 |
29-36 (39-49) |
| Step 4 |
Tighten Additional 60-65 Degrees |
| Step 5 |
Tighten Additional 60-65 Degrees |
| Drive Plate |
62-69 (84-93) |
| Electric Throttle Control Actuator |
13-17 (18-24) |
| Engine Coolant Temperature Sensor |
15-21 (20-29) |
| Engine Slinger (Front and Rear) |
22-27 (30-36) |
| EVAP Canister Purge Volume Control Solenoid Valve |
10-13 (13-18) |
| EVAP Canister Purge Volume Control Solenoid Valve Bracket |
7-12 (10-16) |

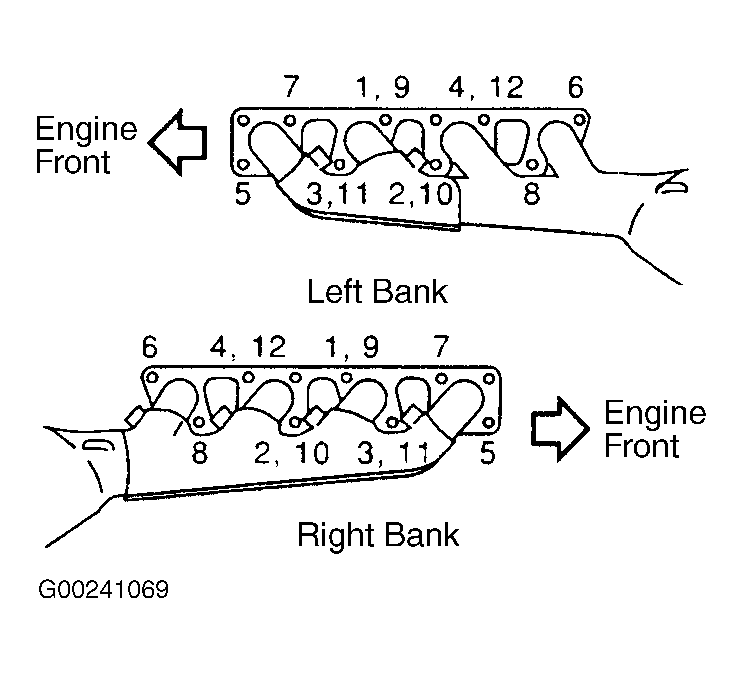

| Exhaust Manifold |
19-22 (26-30) |

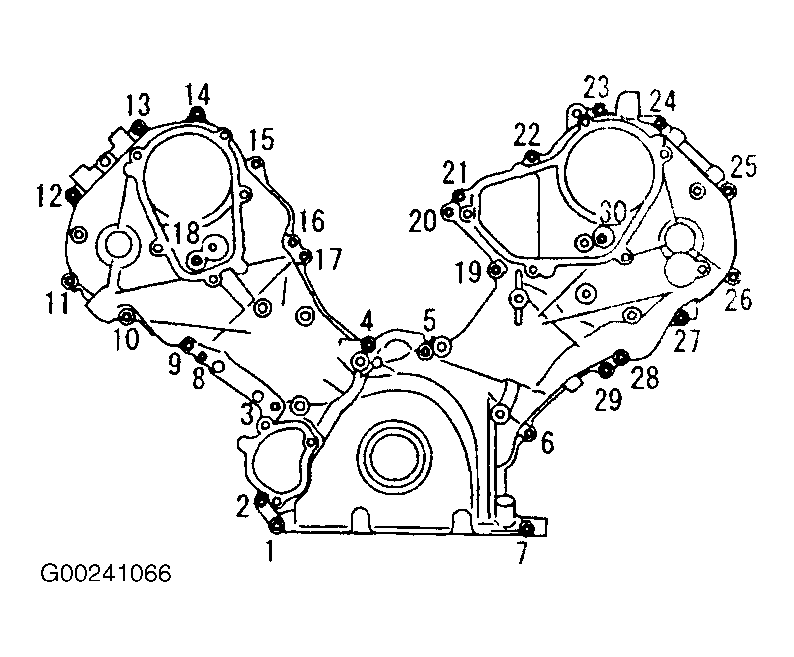

| Front Cover |
9-10 (12-14) |
| Fuel Tube Assembly |
| Step 1 |
80-97 INCH Lbs. (9-11) |
| Step 2 |
16-20 (21-27) |
| Heated Oxygen Sensor |
30-37 (41-50) |
| Idler Pulley |
16-20 (21-27) |
| Intake Manifold |

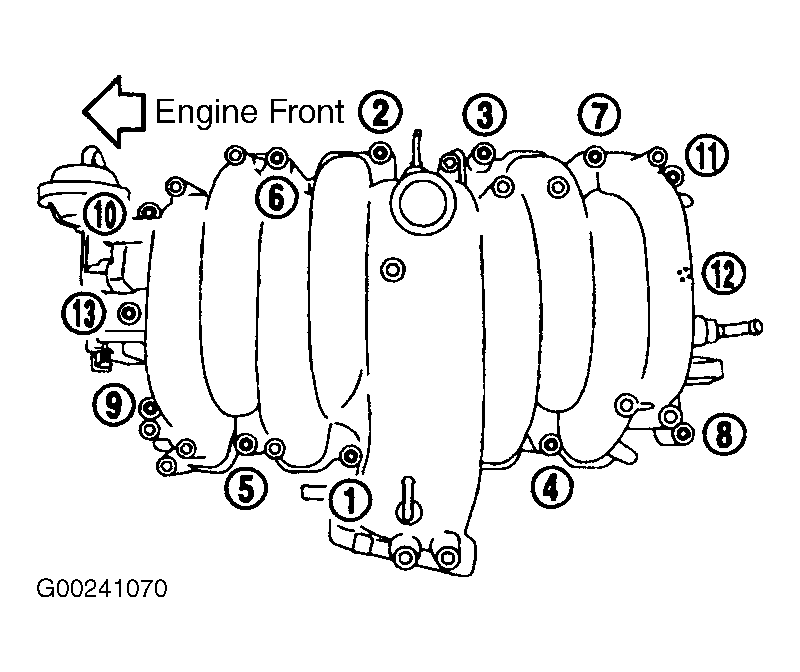

| Upper |
18-23 (25-31) |

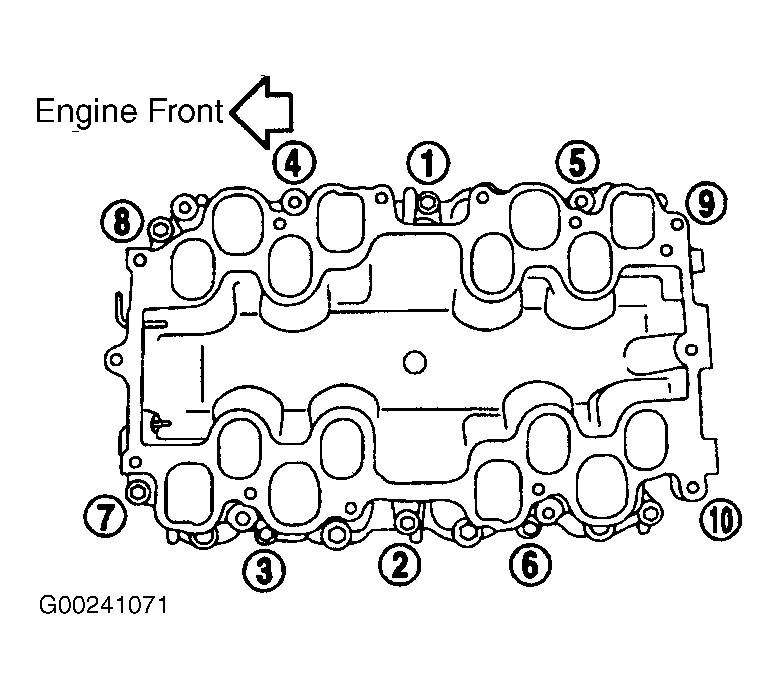

| Lower |
18-23 (25-31) |
| Knock Sensor |
12-19 (16-26) |

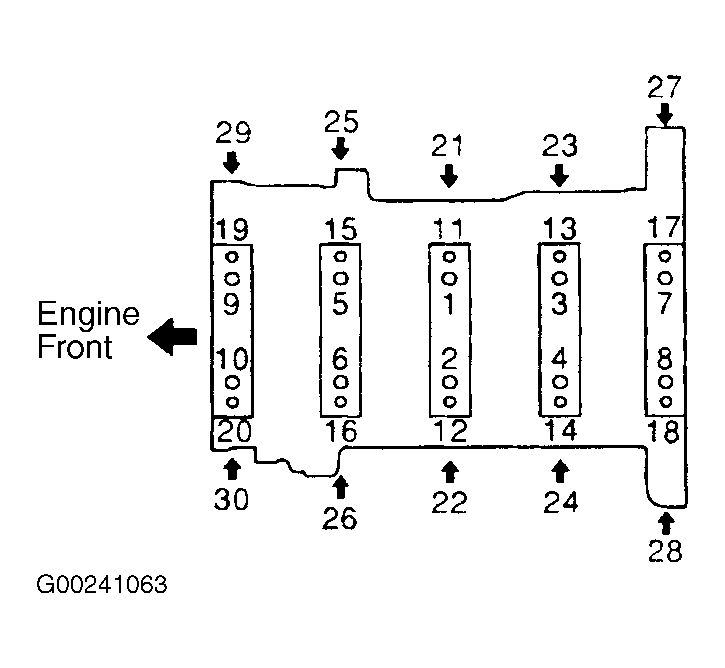

| Main Bearing Cap |
| Step 1 (M12 Bolt) |
27-31 (36-42) |
| Step 2 (M9 Bolt) |
20-24 (27-32) |
| Step 3 (M12 Bolt) |
Tighten Additional 40-45 Degrees |
| Step 4 (M9 Bolt) |
Tighten Additional 30-35 Degrees |
| Step 5 (M10 Bolt) |
34-38 (46-52) |
| Oil Filter |
11-15 (15-20) |
| Oil Level Gauge Guide |
9-10 (12-14) |

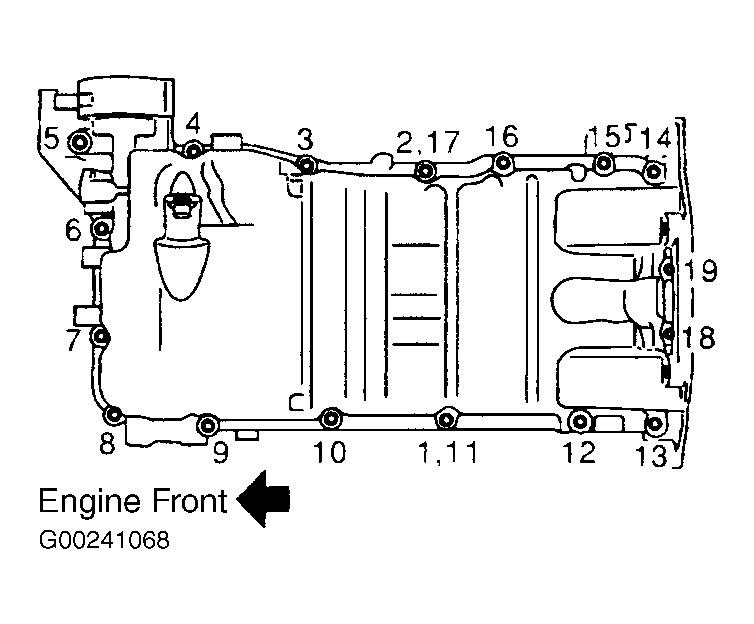

| Oil Pan |
| Step 1 (M6 Bolt) |
71-89 INCH (8-10) |
| Step 2 (M8 Bolt) |
15-17 (20-24) |
| Oil Pan Drain Plug |
21-28 (29-39) |
| Oil Pressure Switch |
9-13 (12-17) |
| Oil Strainer |
15-17 (20-24) |
| PCV Tube |
8-10 (10-14) |
| Spark Plug |
15-21 (20-29) |
| Timing Chain Slack Guide |
12-13 (16-18) |
| Timing Chain Tension Guide |
12-13 (16-18) |
| INCH Lbs. (N.m) |
| Camshaft Position Sensor (PHASE) |
62-97 (7-11) |
| Chain Tensioner |
53-71 (6-8) |
| Chain Tensioner Cover |
71-80 (8-9) |
| Crankshaft Position Sensor (POS) |
62-97 (7-11) |
| Engine Cover |
27-35 (3-4) |
| Exhaust Manifold Cover |
44-53 (5-6) |
| Fuel Damper Assembly (RH) |
62-89 (7-10) |
| Fuel Damper Assembly With Hose |
62-89 (7-10) |
| Fuel Feed Damper Assembly |
62-89 (7-10) |
| Ignition Coil |
35-44 (4-5) |
| Intake Valve Timing Control Cover |
89-115 (10-13) |
| Intake Valve Timing Control Solenoid Valve |
71-97 (8-11) |
| Intake Valve Timing Control Position Sensor |
62-97 (7-11) |
| Mass Air Flow Sensor |
35-53 (4-6) |
| Oil Pump |
71-89 (8-10) |
| PCV Valve |
18-27 (2-3) |
| Rear Oil Seal Retainer |
56-76 (6-8) |
| Rear Plate Cover |
56-76 (6-8) |

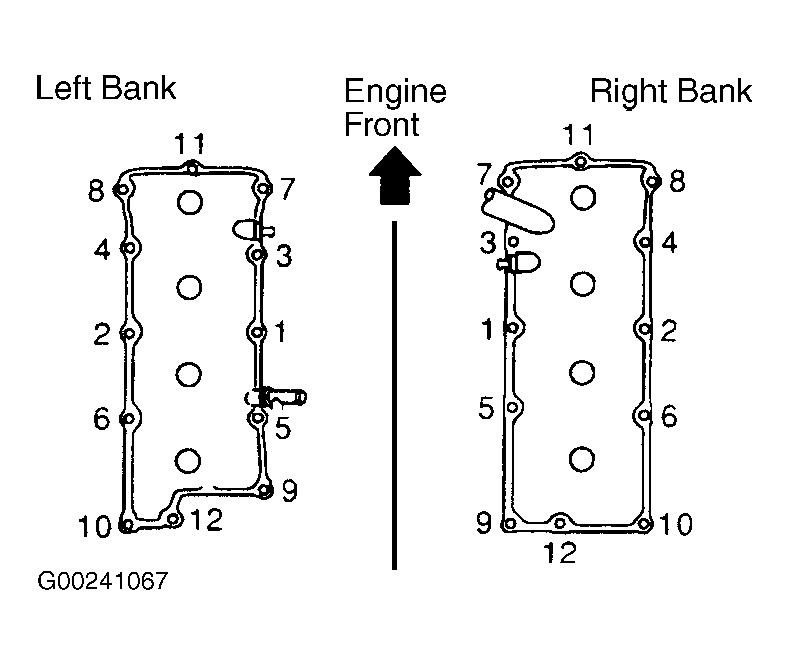

| Rocker Cover |
| Step 1 |
9-27 (1-3) |
| Step 2 |
62-80 (7-9) |
