Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|

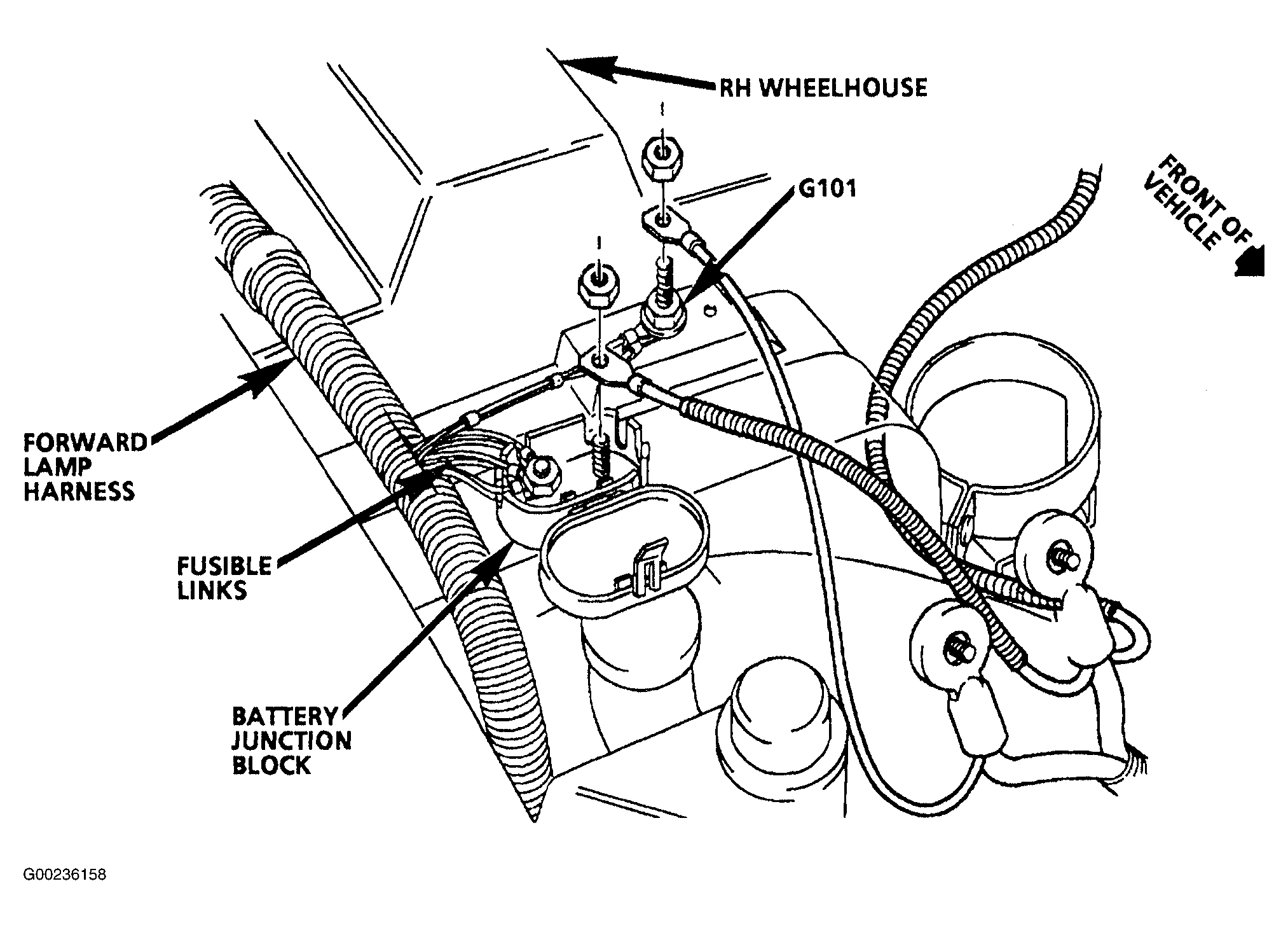

| Battery Junction Block (3.8L VIN K) | Figure & Figure Next to battery. See . |
| Battery Junction Block (5.7L VIN P) | Figure & Figure Next to battery. See . |
| Convenience Center | Under dash, to left of steering column. |
| Fusible Links | Figure On battery junction block. |
| I/P Fuse Block (3.8L VIN K) | Figure & Figure Behind left side of dash. |
| I/P Fuse Block (5.7L VIN P) | Figure & Figure Behind left side of dash. |
| Underhood Electrical Center (3.8L VIN K) | Figure & Figure In engine compartment, on left inner fender panel. |
| Underhood Electrical Center (5.7L VIN P) | Figure & Figure In engine compartment, on left inner fender panel. |
