Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | ||
|---|---|---|---|
| Circuit Breakers | |||
| A/C | Behind right kick panel, on fuse/relay block No. 3. | ||
| Auto. Shoulder Belt (ASB) | On fuse/relay block No. 1. See Figure. | ||
| Defogger | |||
| General Component Location View | On fuse/relay block No. 1. See Figure. | ||
| Specific Location View | On fuse/relay block No. 1. See Figure. | ||
| Door Lock | |||
| General Component Location View | On fuse/relay block No. 1. See Figure. | ||
| Specific Location View | On fuse/relay block No. 1. See Figure. | ||
| Heater | |||

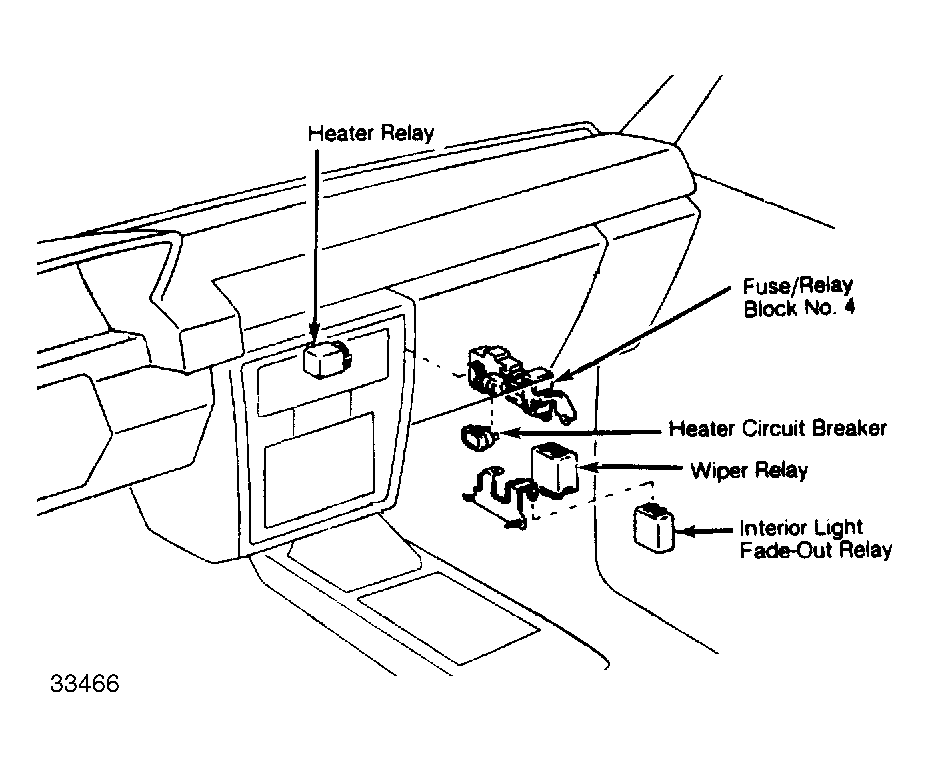

| Component Location View | On fuse/relay block No. 3. See Figure. | ||
| Component Location View | On fuse/relay block No. 3. See Figure. | ||
| Power | |||
| General Component Location View | On fuse/relay block No. 1. See Figure. | ||
| Specific Location View | On fuse/relay block No. 1. See Figure. | ||
| Fuse/Relay Block No. 1 | |||

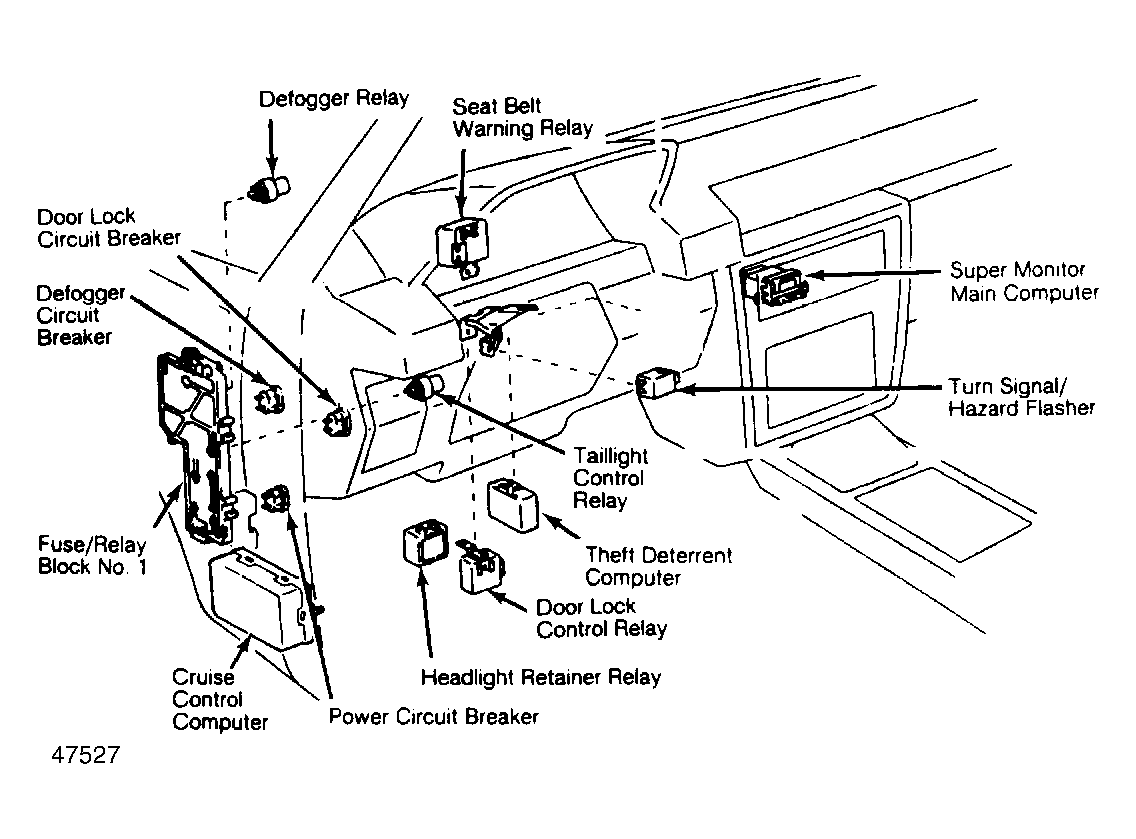

| General Component Location View | Under left kick panel. See Figure. | ||

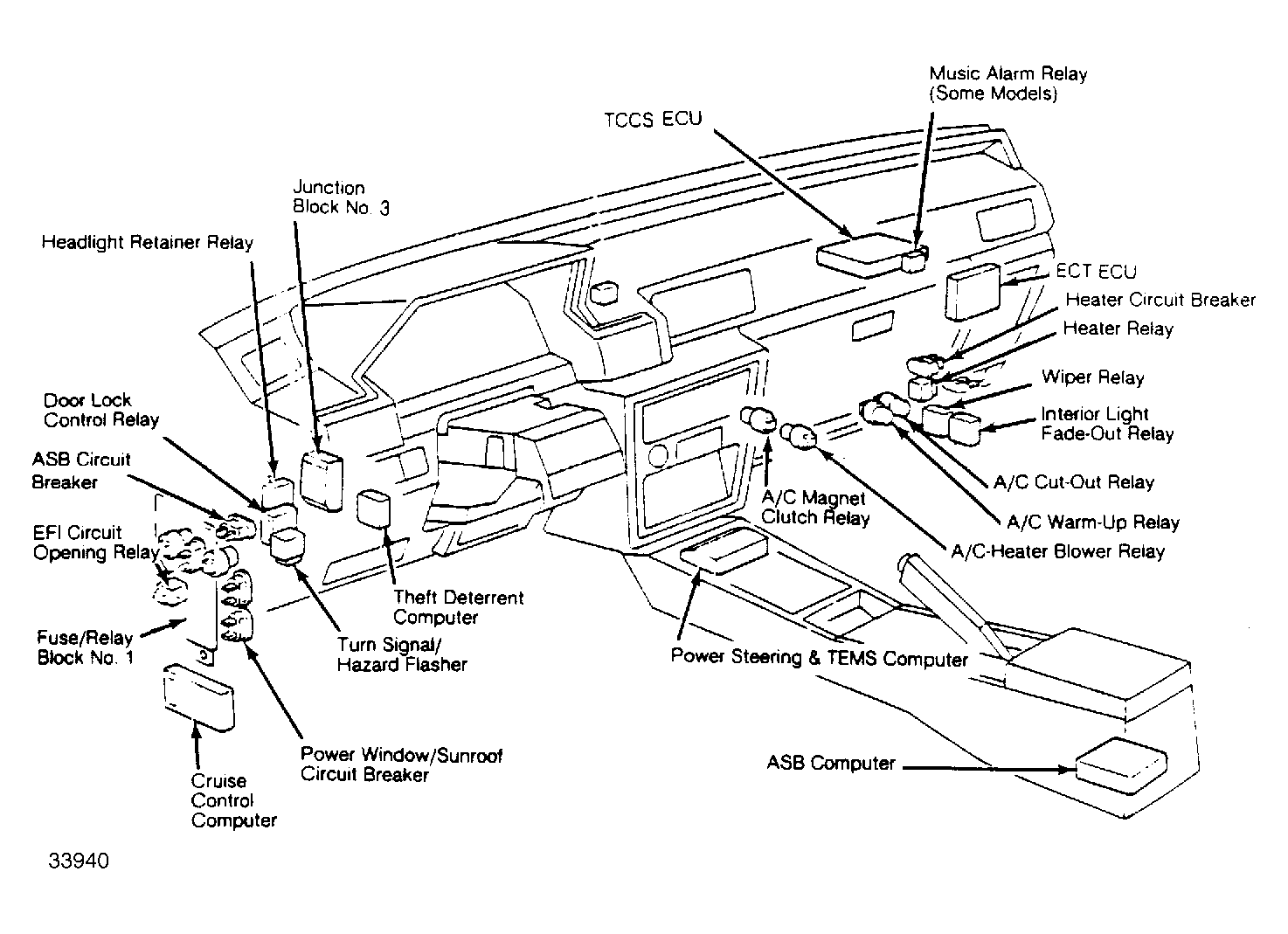

| Specific Location View | Under left kick panel. See Figure. | ||
| Component Location View | Under left kick panel. See Figure. | ||
| Fuse/Relay Block No. 2 | |||

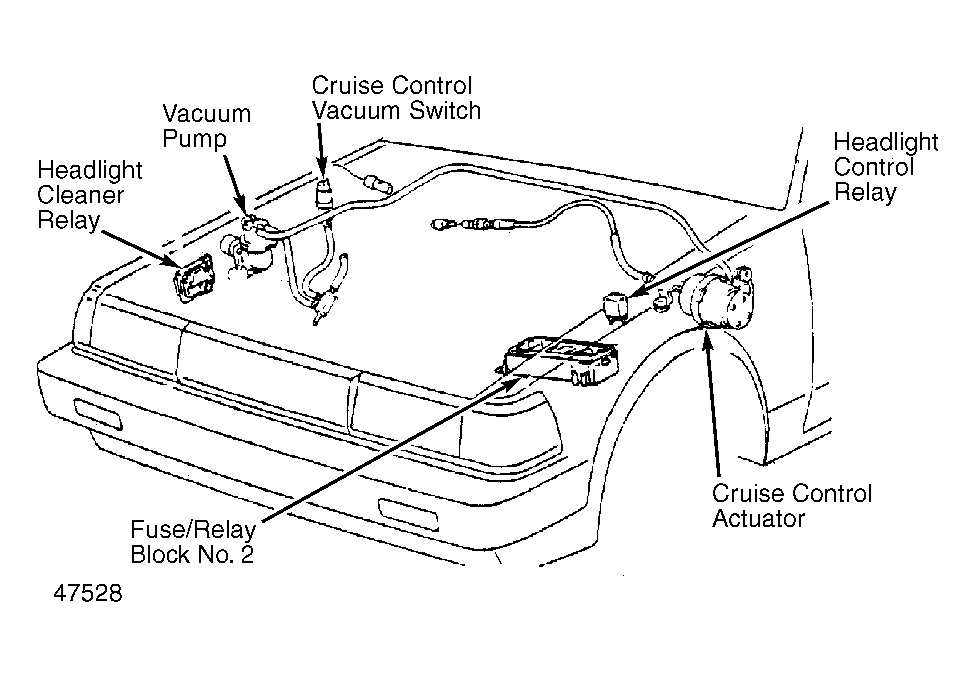

| Component Location View | Next to battery, in engine compartment. See Figure. | ||

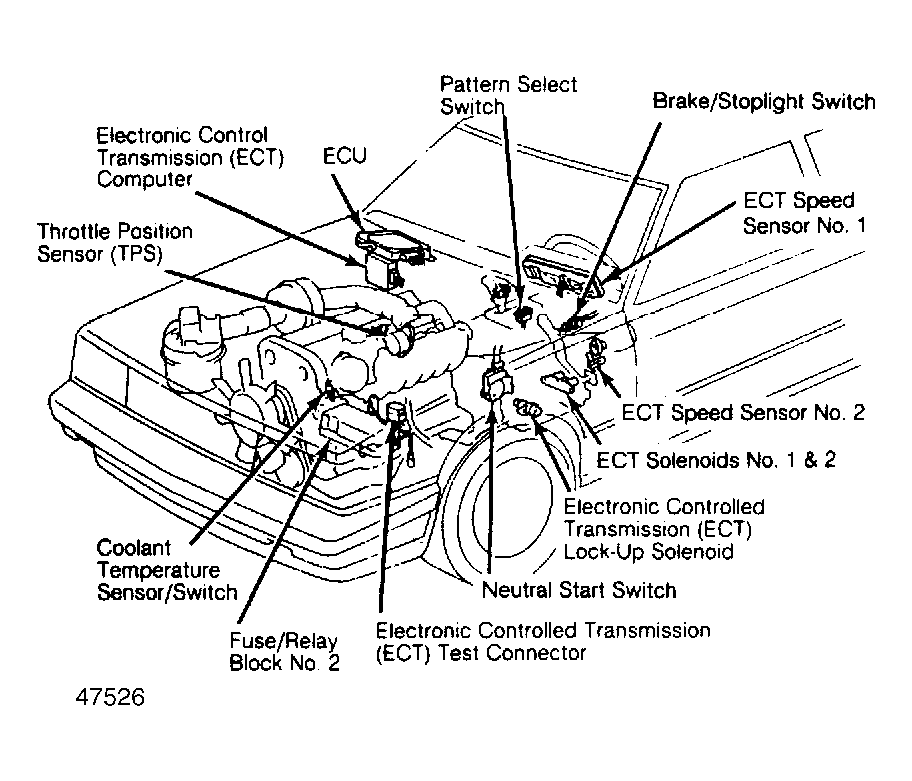

| Component Location View | Next to battery, in engine compartment. See Figure. | ||
| Component Location View | Next to battery, in engine compartment. See Figure. | ||
| Fuse/Relay Block No. 3 | |||
| General Component Location | Under right kick panel. See Figure. | ||
| Specific Component Location | Under right kick panel. See Figure. | ||
